GEBRUIKSAANWIJZING K5 Power Control Home Kärcher

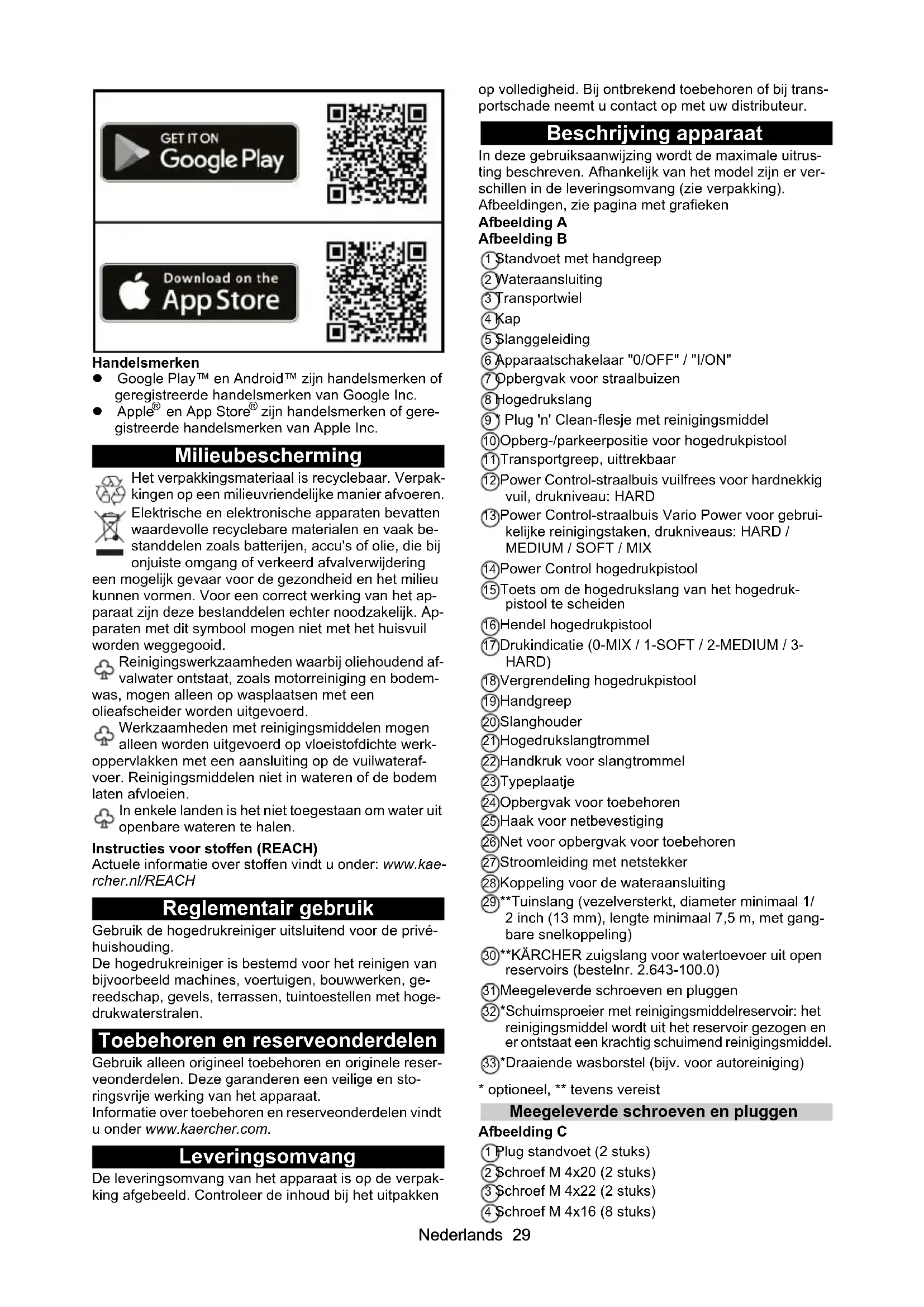

zijn handelsmerken of gere- gistreerde handelsmerken van Apple Inc. Milieubescherming Het verpakkingsmateriaal is recyclebaar. Verpak- kingen op een milieuvriendelijke manier afvoeren. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be- standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het ap- paraat zijn deze bestanddelen echter noodzakelijk. Ap- paraten met dit symbool mogen niet met het huisvuil worden weggegooid. Reinigingswerkzaamheden waarbij oliehoudend af- valwater ontstaat, zoals motorreiniging en bodem- was, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd. Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werk- oppervlakken met een aansluiting op de vuilwateraf- voer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien. In enkele landen is het niet toegestaan om water uit openbare wateren te halen. Instructies voor stoffen (REACH) Actuele informatie over stoffen vindt u onder: www.kae- rcher.nl/REACH Reglementair gebruik Gebruik de hogedrukreiniger uitsluitend voor de privé- huishouding. De hogedrukreiniger is bestemd voor het reinigen van bijvoorbeeld machines, voertuigen, bouwwerken, ge- reedschap, gevels, terrassen, tuintoestellen met hoge- drukwaterstralen. Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Beschrijving apparaat In deze gebruiksaanwijzing wordt de maximale uitrus- ting beschreven. Afhankelijk van het model zijn er ver- schillen in de leveringsomvang (zie verpakking). Afbeeldingen, zie pagina met grafieken Afbeelding A Afbeelding B 1 Standvoet met handgreep 2 Wateraansluiting 3 Transportwiel 4 Kap 5 Slanggeleiding 6 Apparaatschakelaar "0/OFF" / "I/ON" 7 Opbergvak voor straalbuizen 8 Hogedrukslang 9 * Plug 'n' Clean-flesje met reinigingsmiddel 10 Opberg-/parkeerpositie voor hogedrukpistool 11 Transportgreep, uittrekbaar 12 Power Control-straalbuis vuilfrees voor hardnekkig vuil, drukniveau: HARD 13 Power Control-straalbuis Vario Power voor gebrui- kelijke reinigingstaken, drukniveaus: HARD /

14 Power Control hogedrukpistool 15 Toets om de hogedrukslang van het hogedruk- pistool te scheiden 16 Hendel hogedrukpistool 17 Drukindicatie (0-MIX / 1-SOFT / 2-MEDIUM / 3- HARD) 18 Vergrendeling hogedrukpistool 19 Handgreep 20 Slanghouder 21 Hogedrukslangtrommel 22 Handkruk voor slangtrommel 23 Typeplaatje 24 Opbergvak voor toebehoren 25 Haak voor netbevestiging 26 Net voor opbergvak voor toebehoren 27 Stroomleiding met netstekker 28 Koppeling voor de wateraansluiting 29 **Tuinslang (vezelversterkt, diameter minimaal 1/ 2 inch (13 mm), lengte minimaal 7,5 m, met gang- bare snelkoppeling) 30 **KÄRCHER zuigslang voor watertoevoer uit open reservoirs (bestelnr. 2.643-100.0) 31 Meegeleverde schroeven en pluggen 32 *Schuimsproeier met reinigingsmiddelreservoir: het reinigingsmiddel wordt uit het reservoir gezogen en er ontstaat een krachtig schuimend reinigingsmiddel. 33 *Draaiende wasborstel (bijv. voor autoreiniging)

• optioneel, ** tevens vereist Meegeleverde schroeven en pluggen Afbeelding C 1 Plug standvoet (2 stuks) 2 Schroef M 4x20 (2 stuks) 3 Schroef M 4x22 (2 stuks) 4 Schroef M 4x16 (8 stuks)30 Nederlands Veiligheidsinrichtingen 몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit. Apparaatschakelaar De apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld. Vergrendeling hogedrukpistool De vergrendeling blokkeert de hendel van het hoge- drukpistool en voorkomt dat het apparaat onbedoeld wordt gestart. Automatische stopfunctie Als de hendel op het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de ho- gedrukstraal. Als de hendel wordt indrukt, wordt de pomp weer ingeschakeld. Schakelaar voor motorbescherming Bij een te hoge stroomopname wordt het apparaat uit- geschakeld door de schakelaar voor motorbescher- ming. Symbolen op het apparaat Montage Afbeeldingen, zie pagina met grafieken. De meegeleverde schroeven en de bijbehorende schroevendraaier klaarleggen. Vóór de inbedrijfstelling de los meegeleverde onderde- len op het apparaat monteren. Wielen monteren

1. De wielen plaatsen.

Instructie Op de positionering van het gat letten. Afbeelding D

2. De wielen elk met 1 schroef bevestigen.

1. De standvoet plaatsen.

2. De 2 pluggen tot aan de aanslag in de gaten steken.

3. De standvoet met 2 schroeven bevestigen.

Opbergvak voor straalbuizen monteren

1. Het opbergvak voor de straalbuizen ophangen.

2. Het opbergvak met 2 schroeven bevestigen.

3. De kap met 4 schroeven bevestigen.

Afbeelding G Transportgreep monteren

1. De transportgreep aanbrengen.

2. De transportgreep met 2 schroeven bevestigen.

Toebehorennet monteren

1. Het toebehorennet in de haken hangen.

Afbeelding I Hogedrukslang door de slanggeleiding steken

1. De hogedrukslang van achteren door de slanggelei-

ding steken. Afbeelding J Koppeling voor de wateraansluiting monteren

1. De koppeling voor de wateraansluiting op de wa-

teraansluiting van het apparaat schroeven. Afbeelding K Inbedrijfstelling

1. Het apparaat op een vlakke ondergrond zetten.

2. Bij apparaten met slangtrommel:

De hogedrukslang compleet van de slangtrommel afwikkelen.

3. Bij apparaten zonder slangtrommel:

De hoge- drukslang volledig afwikkelen en eventuele lussen en verdraaiingen losmaken.

4. De hogedrukslang volledig door de slanggeleiding

5. De hogedrukslang in het hogedrukpistool steken tot

deze hoorbaar vastklikt. Instructie Op de juiste positionering van de nippel letten. Afbeelding L

6. Controleren of de verbinding goed vastzit door aan

de hogedrukslang te trekken.

7. De netstekker in een stopcontact steken.

Watertoevoer Aansluitwaarden, zie typeplaatje of hoofdstuk Techni- sche gegevens. Voorschriften van het waterbedrijf in acht nemen. LET OP Schade door verontreinigd water Verontreinigingen in het water kunnen beschadigingen aan de pomp en het toebehoren veroorzaken. Ter bescherming adviseert KÄRCHER het KÄRCHER- waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) te gebruiken. Aansluiting op de waterleiding LET OP Slangkoppeling met aquastop op de wateraanslui- ting van het apparaat Beschadiging van de pomp Gebruik nooit een slangkoppeling met aquastop op de wateraansluiting van het apparaat. U kunt een aquastop-koppeling op de waterkraan ge- bruiken.

1. De tuinslang op de koppeling voor de wateraanslui-

2. De tuinslang op de waterleiding aansluiten.

3. De waterkraan volledig opendraaien.

Afbeelding M Water uit open reservoirs aanzuigen Deze hogedrukreiniger is in combinatie met de KÄR- CHER-zuigslang met terugslagklep (bijzondere toebe- horen, bestelnr. 2.643-100) geschikt voor het aanzuigen van oppervlaktewater, bijvoorbeeld uit regentonnen of vijvers (maximale aanzuighoogte, zie hoofdstuk Tech- nische gegevens). Bij de zuigwerking is de koppeling voor de wateraanslui- ting niet nodig.

1. De zuigslang met water vullen.

2. De zuigslang op de wateraansluiting van het appa-

raat schroeven en in een waterbron (bijvoorbeeld een regenton) hangen. De hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf richten. Het apparaat tegen vorst beschermen. Het apparaat mag niet direct op het openba- re drinkwaternet worden aangesloten.Nederlands 31 Apparaat ontluchten

1. Het apparaat inschakelen "I/ON".

2. De hendel van het hogedrukpistool ontgrendelen.

3. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

4. Het apparaat maximaal 2 minuten laten draaien tot

het water zonder bellen uit het hogedrukpistool komt.

5. De hendel van het hogedrukpistool loslaten.

6. De hendel van het hogedrukpistool vergrendelen.

Werking LET OP Droogloop van de pomp Beschadiging van het apparaat Als het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk Hulp bij storingen. Power Control System De drukindicatie op het hogedrukpistool geeft het mo- menteel ingestelde drukniveau weer bij gebruik met een Power Control-straalbuis. Instructie De gevoeligheid van de materialen kan sterk variëren afhankelijk van leeftijd en conditie. De aanbevelingen zijn daarom niet bindend. Instructie Bij het gebruik met oppervlaktereiniger en ander toebe- horen is de drukindicatie niet zinvol. Werking met hoge druk LET OP Beschadiging van gelakte of gevoelige oppervlak- ken Oppervlakken raken beschadigd bij een te kleine straal- afstand of door de keuze van een ongeschikte straal- buis. Houd bij de reiniging van gelakte oppervlakken een straalafstand van minstens 30 cm aan. Reinig autobanden, lak of gevoelige oppervlakken zoals hout niet met de vuilfrees.

1. Een straalbuis in het hogedrukpistool steken en

vastzetten door 90° te draaien. Afbeelding N

2. Het apparaat inschakelen ("I/ON").

3. De hendel van het hogedrukpistool ontgrendelen.

4. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

5. De Power Control-straalbuis Vario Power draaien

tot het gewenste drukniveau op de drukindicatie wordt weergegeven. Werking met wasborstel LET OP Lakschade Beschadiging van oppervlakken door verontreinigde wasborstel Zorg ervoor dat op de wasborstel geen vuil- of andere deeltjes zitten, voordat u de borstel gebruikt. Instructie Bij gebruik van wasborstels werkt het apparaat met lage druk. Daarom kunnen er reinigingsmiddelen worden bij- gevuld.

1. De wasborstel in het hogedrukpistool steken en

vastzetten door 90° te draaien. Werking met reinigingsmiddel GEVAAR Niet in acht nemen van het veiligheidsgegevens- blad Ernstige gezondheidsschade door ondeskundig ge- bruik van het reinigingsmiddel Neem het veiligheidsgegevensblad van de fabrikant van het reinigingsmiddel in acht, met name de instruc- ties over de persoonlijke veiligheidsuitrusting. Instructie Het reinigingsmiddel kan alleen bij lage druk worden bij- gevuld. Instructie Voor de werking met reinigingsmiddelen is een Plug 'n' Clean-flesje met reinigingsmiddel nodig. KÄRCHER- reinigingsmiddelen kunnen gebruiksklaar in een Plug 'n' Clean-flesje met reinigingsmiddel worden gekocht.

1. Het deksel van het Plug 'n' Clean-flesje met reini-

gingsmiddel verwijderen.

2. Het flesje met reinigingsmiddel met de opening naar

beneden in de aansluiting voor het Plug 'n' Clean- reinigingsmiddel duwen. Afbeelding O

3. De straalbuis Vario Power gebruiken.

4. De straalbuis in de richting van 'MIX' draaien tot op

het hogedrukpistool 'MIX' wordt weergegeven. Tijdens de werking wordt de reinigingsmiddeloplos- sing aan de waterstraal toegevoegd.

5. Optioneel de schuimsproeier gebruiken.

a De reinigingsmiddeloplossing in het reinigings- middelreservoir vullen. Hierbij de doseerinstruc- ties op de verpakking van het reinigingsmiddel in acht nemen. b De schuimsproeier met het reinigingsmiddelre- servoir verbinden. c De schuimsproeier in het hogedrukpistool steken en vastzetten door 90° te draaien. Afbeelding P Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge op-

pervlak sproeien en laten inwerken (niet laten op- drogen).

2. Het losgeweekte vuil met de hogedrukstraal weg-

spoelen. Na gebruik met reinigingsmiddel

1. Het Plug 'n' Clean-flesje met reinigingsmiddel uit de

houder trekken en met het deksel afsluiten.

2. Het flesje met reinigingsmiddel in de houder met het

deksel naar boven gericht bewaren. Indicatie Drukniveau Aanbevolen voor bijv. HARD Stenen terrassen van straatstenen of uitgewassen beton, asfalt, metalen opper- vlakken, tuingereedschap (kruiwagen, spade, enz.) MEDIUM Auto/motor, bakstenen op- pervlakken, gestucte muren, plastic meubels SOFT Houten oppervlakken, fiet- sen, zandstenen oppervlak- ken, rotan meubels MIX Werking met reinigingsmid- del32 Nederlands

3. Het apparaat ca. 30 seconden lang met helder wa-

ter spoelen. Werking onderbreken

1. De hendel van het hogedrukpistool loslaten.

Als de hendel wordt losgelaten, wordt het apparaat uitgeschakeld. De hoge druk in het systeem blijft be- houden.

2. De hendel van het hogedrukpistool vergrendelen.

3. Het hogedrukpistool met de straalbuis in de par-

4. Bij werkonderbrekingen van meer dan 5 minuten het

apparaat uitschakelen "0/OFF". Werking beëindigen 몇 VOORZICHTIG Druk in het systeem Letsel door water dat ongecontroleerd onder hoge druk uittreedt Koppel de hogedrukslang alleen los van het hogedruk- pistool of het apparaat als het systeem drukloos is.

1. De hendel van het hogedrukpistool loslaten.

2. De waterkraan sluiten.

3. De hendel van het hogedrukpistool 30 seconden

lang indrukken. De resterende druk in het systeem wordt vermin- derd.

4. De hendel van het hogedrukpistool loslaten.

5. De hendel van het hogedrukpistool vergrendelen.

6. Het apparaat loskoppelen van de watertoevoer.

7. Het apparaat uitschakelen "0/OFF".

8. De netstekker uit het stopcontact trekken.

Vervoer 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat. Apparaat dragen

1. Het apparaat bij de handgrepen optillen en dragen.

1. De transportgreep uittrekken tot deze hoorbaar

2. Het apparaat aan de transportgreep trekken.

Apparaat in voertuig vervoeren

1. Voordat het apparaat liggend wordt vervoerd, het

Plug 'n' Clean-flesje met reinigingsmiddel uit de houder trekken en met het deksel afsluiten.

2. Het apparaat borgen tegen wegglijden en kantelen.

Opslag 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het ap- paraat. Apparaat opbergen

1. Het apparaat op een vlakke ondergrond neerzetten.

2. De straalbuis loskoppelen van het hogedrukpistool.

3. De ontkoppeltoets op het hogedrukpistool indrukken

en de hogedrukslang van het hogedrukpistool los- koppelen. LET OP Beschadiging van de hogedrukslang Beschadiging van de hogedrukslang door verkeerde draairichting Neem bij het opwikkelen de draairichting van de slang- trommel in acht.

4. Bij apparaten met slangtrommel:

Met de handkruk de slangtrommel tegen de wijzers van de klok in draaien en de hogedrukslang opwikkelen.

5. Bij apparaten zonder slangtrommel:

De hoge- drukslang op het apparaat opbergen.

6. De stroomleiding en het toebehoren aan het appa-

raat opbergen. Vóór langere opslag de aanvullende instructies in acht nemen, zie hoofdstuk Onderhoud. Vorstbescherming LET OP Vorstgevaar Apparaten die niet volledig leeg zijn, kunnen bescha- digd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst. Aan de volgende voorwaarden moet zijn voldaan: Het apparaat is losgekoppeld van de watertoevoer. Het hogedrukpistool is losgekoppeld van de hoge- drukslang.

1. Het apparaat inschakelen "I/ON".

2. Maximaal 1 minuut wachten tot er geen water meer

uit de hogedrukslang komt.

3. Het apparaat uitschakelen.

4. Het apparaat met het complete toebehoren in een

vorstveilige ruimte opbergen. Onderhoud GEVAAR Gevaar voor elektrische schokken Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit. Het apparaat is onderhoudsvrij, d.w.z. dat u geen regel- matige onderhoudswerkzaamheden hoeft uit te voeren. Zeef in de wateraansluiting reinigen LET OP Beschadigde zeef in de wateraansluiting Beschadiging van het apparaat door verontreinigd wa- ter Voordat u de zeef in de wateraansluiting plaatst, moet deze worden gecontroleerd op beschadigingen. Indien nodig, de zeef in de wateraansluiting reinigen.

1. De koppeling van de wateraansluiting verwijderen.

2. De zeef met een platte tang eruit trekken.

3. De zeef onder stromend water reinigen.

4. De zeef in de wateraansluiting plaatsen.

Hulp bij storingen Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. GEVAAR Gevaar voor elektrische schokken Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit.Nederlands 33 Apparaat draait niet

1. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

2. Controleren of de aangegeven spanning op het ty-

peplaatje overeenkomt met de spanning van de stroombron.

3. De stroomleiding op beschadiging controleren.

4. Als de motor is overbelast en de schakelaar voor

motorbescherming is geactiveerd: a Het apparaat uitschakelen "0/OFF". b Het apparaat 1 uur laten afkoelen. c Het apparaat inschakelen "I/ON" en weer in be- drijf stellen. Als de storing meermaals optreedt, het apparaat door de klantenservice laten controleren. Apparaat start niet op, motor bromt Spanningsdaling wegens zwak stroomnet of door ge- bruik van een verlengsnoer

1. Bij het inschakelen eerst de hendel van het hoge-

drukpistool indrukken, dan het apparaat inschake- len "I/ON". Het apparaat bereikt niet de vereiste druk De watertoevoer is te klein

1. De waterkraan volledig opendraaien.

2. Controleren of het volume van de watertoevoer vol-

doende is. De zeef in de wateraansluiting is verontreinigd.

1. De zeef in de wateraansluiting met een platte tang

2. De zeef onder stromend water reinigen.

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:

a Het apparaat zonder aangesloten straalbuis maximaal 2 minuten inschakelen. b Het hogedrukpistool indrukken en wachten tot het water zonder bellen uit het hogedrukpistool komt. c De straalbuis aansluiten. d Bij zuigwerking de max. aanzuighoogte in acht nemen (zie hoofdstuk Technische gegevens). Sterke drukschommelingen

1. De hogedruksproeier reinigen:

a Verontreinigingen uit het sproeiergat met een naald verwijderen. b De hogedruksproeier van voren met water spoe- len.

2. De watertoevoerhoeveelheid controleren.

1. Geringe lekkage van het apparaat ligt aan de con-

structie en is normaal. Neem contact op met de ver- antwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont. Reinigingsmiddel wordt niet aangezogen

1. Gebruik de straalbuis Vario Power en stel deze in op

2. Controleren of het Plug 'n' Clean-flesje voor reini-

gingsmiddel met de opening naar beneden in de aansluiting voor het reinigingsmiddel zit. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Technische gegevens Technische wijzigingen voorbehouden. EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij- nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Hogedrukreiniger Type: 1.324-xxx Relevante EU-richtlijnen 2000/14/EG 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU K 5 Premium Power Control Power Control Elektrische aansluiting Spanning V 230 230 Fase ~ 1 1 Frequentie Hz 50 50 Aansluitvermogen kW 2,1 2,1 Beschermingsgraad IPX5 IPX5 Beschermingsklasse I I Netbeveiliging (traag) A 10 10 Wateraansluiting Toevoerdruk (max.) MPa 1,2 1,2 Toevoertemperatuur (max.) °C 40 40 Toevoerdebiet (min.) l/min 10 10 Aanzuighoogte (max.) m 0,5 0,5 Gegevens capaciteit apparaat Bedrijfsdruk MPa 12,5 12,5 Max. toegestane druk MPa 14,5 14,5 Opbrengst, water l/min 7,5 7,5 Opbrengst maximaal l/min 8,3 8,3 Opbrengst, reinigingsmid- del l/min 0,3 0,3 Reactiekracht van het ho- gedrukpistool N20 20 Afmetingen en gewichten Typisch bedrijfsgewicht kg 15,8 14,8 Lengte mm 414 402 Breedte mm 306 306 Hoogte mm 588 588 Berekende waarden conform EN 60335-2-79 Hand-arm-vibratiewaarde m/s

<2,5 <2,5 Onzekerheid K m/s

dB(A) 76 76 Onzekerheid K

• Ugello ad alta pressione errato selezionato. In combinazione con l'idropulitrice in dotazione, utilizza- re solo ugelli del colore di quelli integrati. Garanzia Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gra- tuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivendito- re, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Inhoud Algemene instructies Lees voor het eerste gebruik van het toestel deze originele gebruiksaanwij- zing en volg de instructies erin op. Be- waar de originele gebruiksaanwijzing voor later gebruik of voor de volgende eigenaar. Afbeeldingen en beschrijvingen in deze gebruiksaanwijzing Afbeeldingen en beschrijvingen in deze gebruiksaanwij- zing kunnen door de omvang van de levering en de uit- rusting van uw R-Racer afwijken. Instructie Technische wijzigingen voorbehouden. Reglementair gebruik De T-Racer kan worden gebruikt met het meegeleverde apparaat. Bij gebruik met een andere Kärcher Home & Garden hogedrukreiniger uit apparaatklasse K2 moeten de hogedruksproeiers worden aangepast aan de ge- bruikte hogedrukreiniger. Geschikte hogedruksproeiers van Kärcher zijn verkrijgbaar in de vakhandel. Gedetailleerde informatie over de apparaatklasse vindt u in de gebruiksaanwijzing van uw hogedrukreiniger. Bij apparaten tot bouwjaar 1991 heeft u een adapter no- dig (zie “Toebehoren en reserveonderdelen”). De T-Racer is perfect geschikt voor het reinigen van bo- dems en wanden met verschillende oppervlakken zoals tegels, steen, beton, kunststof en hout. Gebruik de T-Racer uitsluitend voor de privé-huishou- ding. Milieubescherming De verpakkingsmaterialen zijn herbruikbaar. Ver- wijder verpakkingen op een milieuvriendelijke manier. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be- standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het ap- paraat zijn deze bestanddelen echter noodzakelijk. Ver- wijder apparaten, voorzien van dit symbool, niet samen met huishoudelijk afval. Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werk- oppervlakken met een aansluiting op de vuilwateraf- voer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien. Instructies betreffende inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen treft u aan via in- ternetadres: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang Controleer de inhoud bij het uitpakken op volledigheid. De leveringsomvang van uw uitrustingsvariant is op de verpakking afgebeeld. Neem bij ontbrekend toebehoren of transportschade contact op met uw distributeur. Veiligheidsinstructies 몇 VOORZICHTIG ● Gebruik het apparaat niet, als zich meerdere perso- nen in de buurt van de reinigingskop bevinden. ● Schakel na de reiniging en voor het werken aan de T- Racer de hogedrukreiniger uit, en ontkoppel de T-Ra- cer van het hogedrukpistool. ● Activeer de hogedrukstraal van het hogedrukpistool pas, als de T-Racer zich op het reinigingsvlak be- vindt. ● Terugstootgevaar. Zorg voor stabiliteit en houd het ho- gedrukpistool met verlengbuis goed vast. ● Maximale watertemperatuur 60°C (neem de voor- schriften van uw hogedrukreiniger in acht). Instructie ● Neem ook de veiligheidsaanwijzingen van uw hoge- drukreiniger en de plaatselijke voorschriften en bepa- lingen in acht. Algemene instructies p. 11
• Afbeeldingen en beschrijvingen in deze gebruiks- aanwijzing p. 11
• Reglementair gebruik p. 11
• Milieubescherming p. 11
• Toebehoren en reserveonderdelen p. 11
• Leveringsomvang p. 11
• Veiligheidsinstructies p. 11
• Symbolen op het apparaat p. 12
• Beschrijving apparaat p. 12
• Montage verlengbuis p. 12
• Werking p. 12
• Na het gebruik p. 12
• Opslag p. 12
• Onderhoud p. 12
• Hulp bij storingen p. 13
• Garantie Nederlands Symbolen op het apparaat Beschrijving apparaat Afbeeldingen, zie pagina met grafieken Afbeelding A 1 Verlengbuis 2 Hoogteverstelling rotorarm 3 Behuizing 4 Bajonetaansluiting met wartelmoer 5 Handgreep 6 Hogedruksproeier 7 Rotorarm Montage verlengbuis Instructie Zorg bij de montage op een vaste verbinding van de ap- paraatdelen. Afbeelding B p. 1312

1. De bajonet in de opname steken.

2. De verlenging draaien tot deze vergrendelt.

3. De wartelmoer vastdraaien.

Het proces eventueel voor andere verlengbuizen herha- len. Werking Instructie Verlengbuizen kunnen met elke Kärcher-toebehoren worden gebruikt. Instructie Voor een optimaal reinigingsresultaat de hogedrukreini- ger niet in de Eco-stand gebruiken. Vloeren reinigen Voor gebruik grove vervuiling van het reinigingsvlak ver- wijderen (bijvoorbeeld door vegen) om beschadiging van de T-Racer te vermijden. LET OP Schade aan de rotorarm Bij het slaan tegen hoeken en randen kan de rotorarm worden beschadigd. Rij niet over vrijstaande hoeken en randen. Afbeelding C Instructie ● De T-Racer is niet geschikt voor schuren of wrijven. ● Probeer het apparaat eerst op een onopvallende plek uit, alvorens het op gevoelige oppervlakken zo- als hout te gebruiken. ● Blijf niet op een plek staan, maar blijf steeds in be- weging.

1. De T-Racer met de verlengbuis aan het hogedruk-

pistool bevestigen. Afbeelding B a De verlengbuis op de bajonetaansluiting van het hogedrukpistool drukken. b De verlengbuis met 90° draaien tot deze vergren- delt. c Eventueel de procedure voor verdere verbindin- gen herhalen.

2. Hoogteverstelling rotorarm overeenkomstig het rei-

nigingsvlak instellen.

3. De hendel van het handspuitpistool ontgrendelen.

4. De hendel van het handspuitpistool trekken.

Het apparaat wordt ingeschakeld.

5. Het vloeroppervlak reinigen en hierbij de T-Racer

zonder inspanning over het vloeroppervlak leiden. Wandvlakken reinigen

1. De T-Racer direct op het hogedrukpistool bevesti-

gen. a De bajonetaansluiting van de T-Racer in de aan- sluiting van het hogedrukpistool drukken en daar- na met 90° draaien tot hij vergrendelt. b Indien voorhanden, de wartelmoer vastdraaien.

2. Het wandvlak reinigen.

Hoogteverstelling rotorarm Met de hoogteverstelling rotorarm wordt de afstand van de hogedruksproeiers naar het reinigingsvlak veran- derd. Hoogteverstelling rotorarm overeenkomstig de reini- gingstaak instellen. Afbeelding D Voor de krachtige reiniging van hardnekkige vervui- ling op robuuste oppervlakken, bijvoorbeeld tegels, beton, steen:

1. Hoogteverstelling rotorarm op “HARD” instellen.

Voor de reiniging van gevoelige oppervlakken:

2. Hoogteverstelling rotorarm op “SOFT” instellen.

Na het gebruik Na gebruik het apparaat voorzichtig met een water- straal afspoelen. De T-Racer en eventueel verlengbuis van het hoge- drukpistool loskoppelen. De T-Racer met het hogedrukpistool (zonder verder toebehoren) afspoelen of met een vochtige doek schoonvegen. Opslag Het apparaat op een vorstvrije plaats bewaren. Onderhoud Sproeiers in-/uitbouwen De beschreven procedure geldt voor alle beschikbare sproeiers van het apparaat. Afbeelding E

1. De klemmen verwijderen.

2. De hogedruksproeier eruit trekken.

3. De hogedruksproeier plaatsen.

4. De klemmen monteren.

Hogedruksproeier reinigen

1. De hogedruksproeier demonteren.

2. De hogedruksproeier met schoon water in beide

richtingen doorspoelen. Eventueel een beschadig- de hogedruksproeier vervangen.

3. De hogedruksproeier monteren.

GEVAAR Gevaar voor letsel! Grijp tijdens bedrijf niet onder der rand van de T-Racer HARD Voor robuuste oppervlakken, bijvoor- beeld tegels, beton, steen SOFT Voor gevoelige oppervlakken, bijvoor- beeld houtEspañol 13 Hulp bij storingen Hogedrukreiniger bouwt geen druk op of pulseert Hogedruksproeiers verstopt of beschadigd.

1. De hogedruksproeiers demonteren.

2. De hogedruksproeiers op verstopping controleren

en eventueel reinigen.

3. De hogedruksproeiers op beschadiging controleren

en eventueel vervangen.

4. De T-Racer zonder sproeiers met helder water

5. De hogedruksproeiers monteren.
