ETS EC 1253 EQPlus - Schuurmachine FESTOOL - Gratis gebruiksaanwijzing en handleiding

Producttype	Excentrische schuurmachine
Merk	Festool
Model	ETS EC 1253 EQPlus
Opgenomen vermogen	400 W
Onbelast toerental	6000 - 10000 tpm
Schuurslag	3,0 mm
Plaatdiameter	125 mm
Gewicht (volgens EPTA 01:2014)	1,2 kg
Voeding	Netvoeding (230 V, 50 Hz typisch)
Kabellengte	Niet gespecificeerd
Aansluitdiameter afzuiging	27 mm
Elektronische afzuigdetectie	Ja
Toerentalregeling	Ja, via draaiknop (6 standen)
Zachte start	Ja
Thermische zekering	Ja
Anti-trilling snelheidsverlaging	Ja
Geluidsdrukniveau	69 dB(A)
Geluidsvermogenniveau	80 dB(A)
Trillingsemissiewaarde (a_h)	4,8 m/s²
Onzekerheid K (trillingen)	1,5 m/s²
Bevestiging schuurmateriaal	StickFix (zelfklevend)
Routineonderhoud	Regelmatig reinigen van de afzuigkanalen en de binnenruimte
Reserveonderdelen	Schuurzolen, zoolrem, originele Festool accessoires
Garantie	Zie Festool voorwaarden

Veelgestelde vragen - ETS EC 1253 EQPlus FESTOOL

Wat is het toerental van de Festool ETS EC 1253 EQPlus schuurmachine?

Het onbelast toerental is instelbaar van 6000 tot 10000 tpm via de draaiknop op de machine.

Hoe activeer ik de elektronische afzuigdetectie?

Om de detectie te activeren, schakelt u het gereedschap in en stopt u het door de schakelaar ingedrukt te houden. Draai de toerentalregelaar naar beide uiteinden (stand 1 en 6). Het gereedschap geeft 3 pieptonen voor activering of 2 pieptonen voor deactivering. Laat de schakelaar los.

Welke soorten schuurzolen zijn beschikbaar?

Drie hardheden: hard (platte oppervlakken, kanten), zacht (universeel), superzacht (vormdelen, gebogen oppervlakken). Gebruik uitsluitend Festool schuurzolen.

Hoe vervang ik de schuurzool?

Trek de stekker van de machine uit het stopcontact. Verwijder het schuurmateriaal, draai de centrale schroef los en vervang de schuurzool. Zorg ervoor dat u een zool gebruikt die geschikt is voor de gewenste hardheid.

Welke bescherming moet ik dragen tijdens het schuren?

Draag een veiligheidsbril, een P2-stofmasker en gehoorbescherming. Voor metaal- of vochtig stof, gebruik een aardlekschakelaar.

Kan ik met deze schuurmachine metaal schuren?

Nee, hij is niet ontworpen voor het exclusief schuren van metaal. Voor stof dat vermengd is met metaal (bijv. autolak), volg de speciale veiligheidsvoorschriften.

Hoe onderhoud ik de schuurmachine?

Reinig regelmatig de afzuigkanalen met een platte borstel en de binnenruimte onder de ventilator. Controleer de slijtage van de schuurzool en de rem. Vervang versleten onderdelen.

Welke stofzuiger moet ik gebruiken met de schuurmachine?

Gebruik een Festool-stofzuiger met een slang van 27 mm diameter. Een antistatische slang wordt aanbevolen om elektrostatische lading te voorkomen.

Heeft de machine een oververhittingsbeveiliging?

Ja, een thermische zekering vermindert het vermogen en stopt de motor bij oververhitting. Herstart is pas mogelijk na afkoeling.

Waar zijn reserveonderdelen en accessoires verkrijgbaar?

Alleen bij Festool of erkende dealers. De referenties staan in de Festool-catalogus of op www.festool.fr.

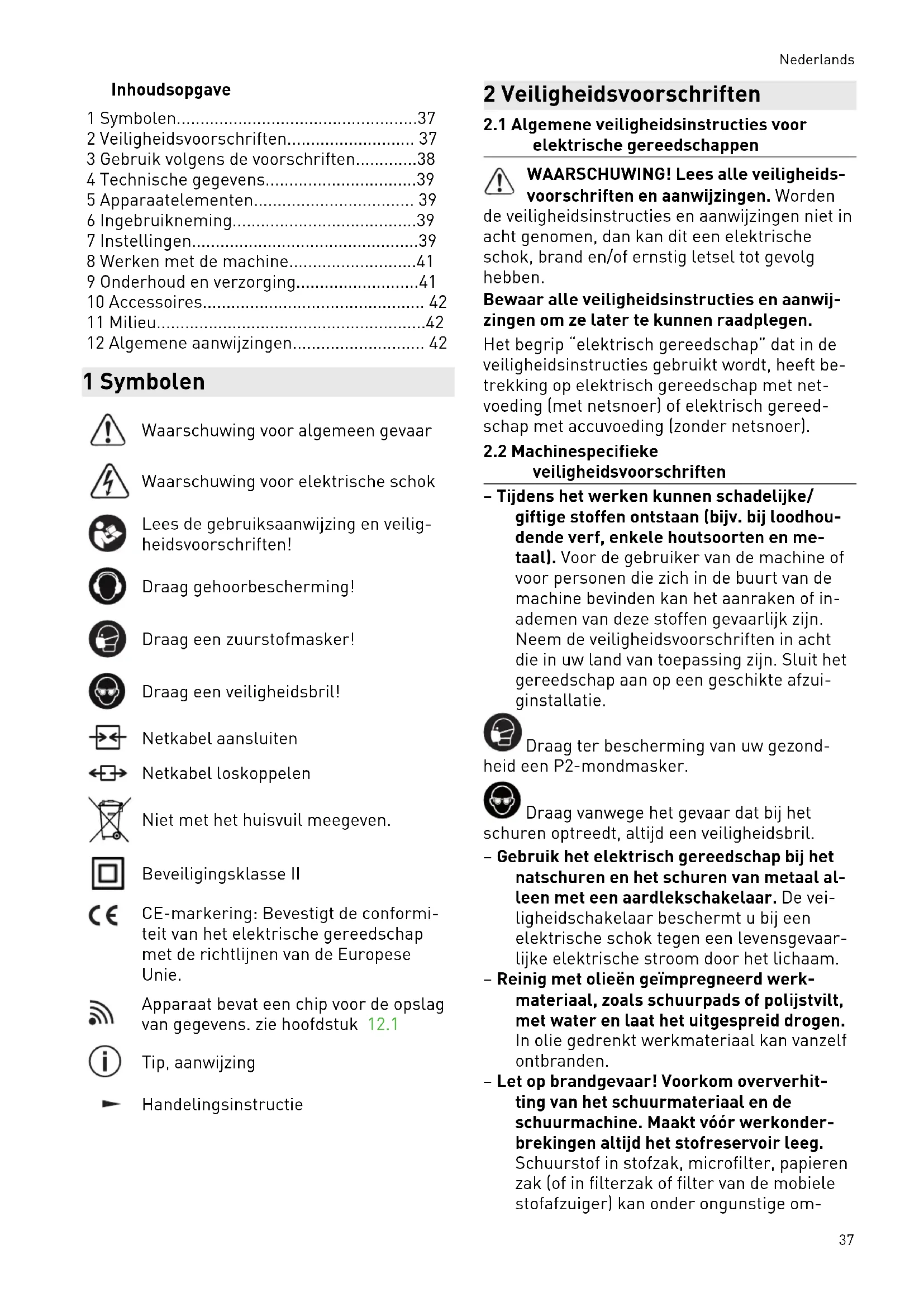

GEBRUIKSAANWIJZING ETS EC 1253 EQPlus FESTOOL

nl Originele gebruiksaanwijzing - Excenterschuurmachine 37

sv Originalbruksanvisning - Excenterslipmaskin 43

1 Symbolen 37
2Veiligheidsvoorschriften. 37
3 Gebruik volgens de voorschriften. 38
4 Technische gegevens. 39
5 Apparaatelementen 39
6 Ingebruikneming. 39
7 Instellingen 39
8 Werken met de machine. 41
9 Onderhoud en verzorging. 41
10 Accessoires 42
11Milieu. 42
12 Algemene aanwijzingen 42

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Netkabel aansluiten

Netkabel loskoppelen

Niet met het huisvuil meegeven.

Bveiligingsklasse II

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1

Tip, aanwijzing

Handelingsinstrumentie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstrumentes en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebrukt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften

• Tijdens het werkken+kennen schadelijke/ giftige stoffen ontstaan (bijv. bij loodhou-dende verf, enkele houtsoorten en metaal). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing�n. Sluit het gereedschap aan op een geschikte afzui-ginstallatie.

• Draag ter bescherming van uw gezond-geen P2-mondmasker.

Draag vanwege het gevaar dat bij het kuren optreedt,.altijd een veiligheidsbril.

• Gebruik het elektrisch gereedschap bij het natschuren en het schuren van metaal al-leen met een aardlekschakelaar. De veiligheidschakelaar beschermt u bij een elektrische schok gegen een levensgevaar- lijke elektrische stroom door het lichaam.
• Reinig met olieën geimpregneerd werkmaterialiaal, zoals schuurpads of polijstvilt, met water en LAST het uitgespreid drogen. In olie gedrenkt werkmaterialian kan vanzelfontbranden.
• Let op brandgevaar! Voorkom oververhitting van het schuurmaterial en de schuurmachine. Maakt voor werkonderbrekingen altijd het stofreservoir leeg. Schuurstof in stofzak, microfilter, papieren zak (of in filterzak of filter van de mobiele stofafzuiger) kan onder ongunstige om-

Nederlandsls

standigheden, zoals bij een vondenegen bij het schuren van metaal,uit zichzelf ont-branden.Het is met name gevaarlijk wonneer schurstof zich heeft vermengd met lak- en polyurethaanresten of andere chemische stoffen en het schuursel na lang werken erg warm is.

• Alleen originele Feststool steunschijven gebruiken. Schijven van andere merken zichniet geschikt voor het toerental van de schijf en+kunnen breken.
• Is de machine gezallen, controller het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige contro. Leat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines+kennen tot letsel en onveiligheid leiden.

2.3 Stofconcentraties met metaalaandeel, en schuren van vochtige oppervlakken

! Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken要去en om veiligheidsredenen de volgende maatregelen in acht worden genomen:

-Voorschakelen van een differentiaal- (FlPRCD-)veiligheidsschakelaar.
- Machine aansluiten op een geschikt afzuig-apparaat.
- Machine regelmatig ontdoen van stofafzettingen in het motorhuis door dit uit te blazen.

Draag een veiligheidsbril!

2.4 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

Geluidsdrukniveauu L PA = 69 dB(A)

Geluidsvermogensniveau L WA = 80 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 62841:

Trillingsemissiewaarde (3-as- a_h = 4,8m / s^2 sig)

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

-ijd geschikt om machines te vergelijkken,
- omijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te make
- en gelden voor de belangrijkste toepassin-gen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

De werkelijkke belasting tijdens de gehele bedrijfscylus要去beoordeeld worden.
- Afhankelijk van de werkelijkke belasting要去en passende verilgheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiematerialial, verf/lak, plamuur en soortgelijk materiaal. Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken要去en speciale veiligheidsinstrumenties opgevolgd worden.De schuurmachines zijn conform hun bestemming Niet geschikt voor het specifiek schuren van metaal. Er mag geen asbestoudend materiaal worden bewerkt.

! De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaats-vindt.

[1-1] Aan-/Uit-toets
[1-2] Toerentalregeling
[1-3] Steunschijf
[1-4] Plug it-aansluiting
[1-5] Afzuigaansluiting
[1-6] LED voor de afzuigherkennen *
[1-7] Geisoleerde greepvlakken [grijs gear- ceerd gebied]

• Alleen bij elektrische gereedschappen met elektronische afzuigherkenning (zie technische gegevens).

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120V / 60Hz worden gezruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on-volledig vergrendelde bajonetsluiting Verbrandingsgevaar

Voor het inschakelen van het elektrisch gereedschap controeren of de bajonetslui-ting van de aansluitkabel geheel is geslo-ten en vergrendeld.

Aansluiten en losmaken van de netkabel -zie afbeeling[2].

6.1 In-/uitschakelen [1-1]

AAN Aan-/Uit-toets [1-1] indrukken
AUS Aan-/Uit-toets [1-1] indrukken

Bij een geactiveerde afzuigherkenning kan het elektrisch gereedschap Niet inschake-len zonder aangesloten afzuigslang - zie hfdst..

7 Installingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Trek voor alle werkzaamheden aan de machine algid de stekker uit het stopcontact!

7.1 Elektronica

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt.

Constant toerental

Het vooraf ingestelde motortoerental worden elektronisch constant gehonden. Hierdoor worden ook bij belasting een gelijkblijvende schuursnelheid bereikt.

Toerentalreductie bij hoge trillingen

Wanneer er hoge trillingen en slingerbewegingen bij het elektrisch gereedschap optreden, bijv. bij het gebruik van een interface-pad, gaat het toerental automatisch omlaag om het elektrisch gereedschap en de gebruiker te beschermen.

Temperatuurbveiliging

Het toerental kan met de stelknop [1-2]:tussen 6000 en 10000min^-1 worden ingesteld.

Hierdoor kurz u de schuursnelheid optimaal aanpassen aan het betreffende materiaal (zie hoofdstuk 8).

7.3 Afzuigherkenning *

De elektronische afzuigherkenning herkent of een afzuigslang is aangesloten op het elektrisch gereedschap. Na activering kan het elektrisch gereedschap alleen met aangesloten afzuigslang worden ingeschakeld.

• Alleen bij elektrische gereedschappen met elektronische afzuigherkenning (zie technische gegevens).

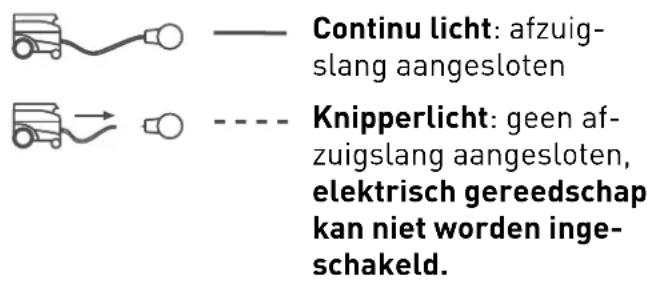

Bedrijfsmodus

De functie worden via de LED [1-6] gesignaleerd:

Geenlicht: afzuigherkenning is nicht actief.

Afzuigherkenning in-/uitschakelen

De afzuigherkennen is in de aflevertoestand gedeactiveerd.

Elektrisch gereedschap inschakelen door de Aan-/Uit-toets [1-1] kort in te drukken.
Elektrisch gereedschap weeuitschakelen en hierbij de Aan-/Uit-toets [1-1] permanent ingedrukt houden.

Elektrisch gereedschap piept 1x.
Toerentalregeling [1-2] in beiden eindpositions draaien (stand 1 en 6).

Elektrisch gereedschap piept 3x voor Aan, resp. 2x voor Uit.
Aan-/Uit-toets [1-1] loslaten.

Afzuigherkenning is geactiveerd resp. gedeacti- veerd.

7.4 Steunschijf wisselen [3]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks-materialen. Wanner geen gebruik worden gemaatk van originele accessoires of verbruiks-materialen, dan vervalt de aanspraak op garantie.
Waarschuwing! Voer geen constructieve wijzingenuit in de geopende binnenruimte van de machine wanner de steunschijf is gedemonteerd.
Gevaar voor de gezondheid: Wanner er steunschijven met een verkeerde grootte worden gemonteerd, leidt dit tot ontoelaatbaar hoge trillingen.

Afhankelijk van het te bewerken oppervlak kan de machine met drie steunschijven van een verschillende hardheid uitgerust worden.

Hard: Grof en fijnschuren op vlakken. Schuren aan randen.

Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken.

Superacht: Fijnschuren van vormstukken, welvingen, radii. Niet gebruiken aan randen!

7.5 Schuur-accessoires met StickFix bevestigen [3b]

Op de StickFix-steUNSchnitt kan het waarvoor geschikte StickFix-schuurpapier en StickFix-schuuvlies neln eenvoudig worden bevestigd.

Druk de zelfklevende schuur-accessoires op de steunschijf [1-3].

Bij een afnemende heching van de Stickfix-laag+kunnen de accessoires van de steunschijf - met name wanner们都iet op het werkstuk staat - van de schijf losraken en letselveroorzaken. Steunschijf verrangen!

7.6 Absaugung

WAARSCHUWING

• Nooit zonder afzuiiging werken.
• Nationale voorschriften in acht nemen.

Aanbeveling: Antistatic-Absaugschlauch verwenden! Hierdoor kan de elektrische oplading worden gereduceerd.

8 Werken met de machine

WAARSCHUWING

Gevaar voor letsel

Werkstuk zo bevestigen, dat het tijdens de bewerking nicht kan bewegen.

Neem de volgende aanwijzingen in acht:

• Overbelast de machine Niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanner u met een matig sterke aandrukkracht werkt. De schuurafname en -kaliteit hangen in principe af van de keuze van het juiste schuurmaterial.
• Houd de machine voor een goede geleiding met beiden handen vast aan het motorhuis en de tandwielkop.

Voor schuurwerkzaamheden raden wij de vol-gende instellungen van de stelknop [1-2]aan:

Schuurwerkzaamheden Stand van de stel-knop

-Schuren met max.afname 5-6
-Afschuren van oude verf
- Schuren van hout en fineer voor het lakken
- Tussenschuren van lak op vlakken

-Schuren van dun opgebrachte grond- 4-5 lak
- Schuren van hout met schuurvlies
-Afschuinen van houten delen
- Gladmaken van gegronde houten op-pervlakken

• Schuren van randen van massief hout en fineer 3-4
• Sponningen van ramen en deuren schuren
• Tussenschuren van lak bij randen
• Opschuren van natuurhouten vensters met schuurvlies
• Gladschuren met schuurvlies van houten oppervlakken voor het beitsern
  -Afschuren van gebeitste oppervlakken met schuurvlies
• Met schuuryvlies afschuren of verwijderen van overbodige kalkpasta

Schuurwerkzaamheden Stand van de stel-knop

-Lak tussenschuren op gebeitste op- 2-3 pervlakken
- Reinigen met schuuryvlies van nataurhouten raamsponningen

• Schuren van gebeitste randen 1-2
• Schuren van thermoplastische kunststof

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Vóor alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uith het stopcontact trekken!
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de mot- torbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

WAARSCHUWING

Verkeerde tests konnen tot beschadiging van het apparaat en tot verwonding van de gebruiker leiden

Voor de test van de elektrische verilgheid is speciale informatieoodzakelijk.Deze is bij de serviceworkplaats van Festool in uw land verkrijgbaar.

Klantenservice en reparatie alleen door fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Omdeluchtcirculatie te garanderen, moeten de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon gehonden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen afzuigen en reini-gen.

9.1 Het reinigen van de afzigkanalen

Wij raden u (met name bij het schuren van kunstharsplamuur, het natschuren en bij gips) aan om de afzuigkanalen in de machine [4-1]

Nederlandsls

wekelijks met eenkleine platte borstel of een stoflap te reinigen.

9.2 Reiniging van de binnenruimte

Regelmatig de binnenruimte van het elektrisch gereedschap aan de onderzijde van de ventilator [4-3] reinigen, anders gaan de trillingswaarden door stofaanhechting anschteruit.

9.3 Steunschijf en schijfrem verrangen

Het rubbermanchet [4-2] raakt de steunschijflicht en voorkomt dat het toerental ongecontroleerd toeneemt. Door de gebruikte metalen pennen is de schijfrem bijna slijtvrij.

Gebruik alleen originele steun- en poetssteun-schijven van Festool. Het gebruik van inferieure steun- en poetssteunsschijven kan tot een aan-zienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op internet via "www.festool.nl".

11 Milieu

Geef het apparaat Niet met het huisvuil

mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtig inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/ reach

12 Algemene aanwijzingen

12.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op Personen.

De gegevens können met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi

agnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens nicht voor andere doeleinden gezruikt.
