GEBRUIKSAANWIJZING IVRL 65202 Tc Kärcher

Algemene instructies 46

Veiligheidsinrichtingen 47

Beschrijving apparatus 48

Inbedrijfstelling 48

Werking. 48

Werking beeindigen 50

Vervoer 50

Opslag. 50

Verzorging en onderhoud. 50

Hulp bij storingen 50

Garantie 51

EU-conformiteitsverklaring. 52

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze

originele gebruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar beiden documenten voor later gebruik of volgende eigenaars.

Inademen van gezondheidsgevaarlijke stoffen

Schade aan de gezondheid

Gebruik het apparaat nooit voor het opzui-gen van gezondheidsgevaarlijke stoffen.

LETOP

Kortsluiting door hoge luchtvochtigheid

Beschadiging van het apparatus

Gebruik het apparaat alleen in binnenruimits.

Het apparatus is bedoeld voor:

• Het opzuigen van oliehoudende vloeistoffen, koelsmeermiddelen en spanen.
• Het opzuigen van ontvlambare vloeistoffen (vlampunt boven 55^ ).
• Het opzuigen van nicht-explosiegevaar-lijk stof
• Het opzuigen van stof en grof vuil.
• Industriebel gebruik, bijvoorbeeld in opslag-en productieomgevingen
• Commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, Kantoren en verhuurbedrijven.

Het apparaat is nicht bedoeld voor:

• Het opzuigen van fijnstof.
• Het opzuigen van ontvlambare vloeistoffen (ontvlambaar,licht ontvlambaar,meer ontvlambaar volgens Richtlijn 67/548/EEG inzake gevaarlijke stoffen) (vlampunt onder 55^ ) en mengsels van ontvlambaar stof met ontvlambare vloeistoffen.

Elk ander gebruik wordt beschouwd als nicht-reglementair gebruik.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op milieuvriendelijk manier.

Elektrische en elektronische apparata- ten bevatten waardevolle recyclebare materialen en vaak bestanddelen zo- batterijen, accu's of olie, die bij onjuiste. lang of verkeerd afvalverwijdering een entieel gevaar voor de gezondheid van mens en voor het milieu konnen vora. Voor een correcte werkig van het apat zich deze bestanddelen echter dzakelijk. Voer apparaten met dit sym-niet samen met het huisvuil af.

Instructies betreffende ingredienten (REACH)

Actuele informatatie over ingredienten vindt u op: www.kaercher.de/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrijje werkung van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinrichtingen

Gevarenniveauaus

△GEVAAR

• Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

WAARSCHUWING

• Aanwijzing voor een möglich gevaarlijke situatie die tot zware of dodelijke verwondeningen kan leiden.

△VOORZICTHIG

• Aanwijzing voor een möglich gevaarlijke situatie die tot lichte verwondingen kan leiden.

LETOP

• Aanwijzing voor een möglich gevaarlijke situatie die tot materiaanse schade kan leiden.

Veiligheidsinstructies

WAARSCHUWING

• Het apparaat is Niet voor het opzuiigen van gezondheidsgevaarlijke stoffen bedoeld.
• Bescherm het apparaat gegen regen. Het apparaat mag nicht buiten worden bewaar.
• Controller voor elke ingebruikname of de potentaalvereffeningsleidingen (massa-leidingen) aangesloten�n.

△VOORZICTIG

Schakel het apparaat na elk gebruik uit en trek het netsnoer uit.

LETOP

• Gebruik het apparaat alleen in binnenruimtes.
• Gevaar voor beknelling! Draag hand Schoenen bij het verwijderen ofplaatsen van de zuigkop, de filtererenheid of de opvangbak.
• Beschadigingsgevaar! Zuig nooit zonder of met beschadigde filter.
• Draag veiligheidshandschoenen, als u het apparaat bedient.
• Verplaats het apparaat alleen met loop-snelheid en indien nodig met twee Personen op hellende wegen.
  Voorkom het uittreden van stof, als toebehoren worden verrangen.

Apparaat met kantelchassis (Tc)

LETOP

Gevaar voor Ietsel

Klemgevaar door kantelen van het vloeistofreservoir

Laat de vergrendeling na het kantelen vergrendelen.

Hoe te handelen in noodsituatuies

△GEVAAR

Gevaar voor letsel en beschadiging bij het opzuigen van brandbare materialen, bij kortsluiting of andere elektrische fouten

Gevaar voor inademen van gassen die een gevaar vormen voor de gezondheid, gevaar voor elektrische schokken, gevaar voor verbrandingen.

Schakel het apparaat in noodsituaties uit en trek het netsnoer uit.

Elektrische aansluiting

Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364 is uitgevoerd. Aansluitwaarden, die Technische gegevens enypeplaatje. Gebruik van een verlangkabel is Niet toegestaan.

△GEVAAR

Gevaar voor elektrische schok

Levensgevaar

Voorkom beschadiging van de elektrische leidingen door bijvoorbeeld erover rijden, knellen of verromen.

Controleer de netaansluitspanning van het apparaat voor elk gebruik. Gebruik geen apparaat met beschadigde kabel. Laat een beschadigde kabel door een elektricien verrangen.

Symbolen op het apparatusat

Markering van het maximaal toegestane vloeistvulpeil

Zie hoofdstuk Vulpeilweergave controle- ren.

Flüssigkeits

Füllstand

MAXIMAL

LETOP

Beschadigingsgevaar voor het apparaat

Uitlopend water door overschrijden van het maximale vloeistofpeil.

Leeg het apparaat voordat het maximale vloeistofpeil is bereikt.

Beschrijving apparatus

Afbeeldingen, zie pagina's met grafieken

Afbeelding A

①Zwenkwielen met parkeerrem
②Markering maximaal vulniveau
Aftapslang
Vloeistofreservoir
⑤Duwbeugel
6 Stootplaat
⑦ Kleine stootplaat
8Filter
Zuigkop
10 Zuigslangaansluiting
⑪ Apparaatschakelaar
⑫Vergrendeling zuigkop
13Elektriciteitskabel
14Kraanoog vloeistofreservoir
15 Kantelchassis
Toebehorenhouser
(17)Ontgrendelingshendel

Inbedrijfstelling

Afbeeldingen, zie pagina's met grafieken

1. Het apparaat in de werkpositieplaatsen.
2. Indien nodig het apparaat met de parkeerrem beveiligigen.
3. Controlleren of de zuigkop correct is geplaatst.
4. De zuigslang in de zuigslangaansluiting steken.

Afbeelding B

1. Het gewenste toebehoren op de zuigslang steken.

Werking

Afbeelding, zie pagina's met schema's

1. De netstekker in het stopcontact steken.
2. Het apparatus met de apparaatschakelaar inschakelen.

Afbeelding C

Apparaten met een motor (IVR-L...-1) Afbeelding D

Apparaten met twee motoren (IVRL...-2)

LETOP

Bedrijf met een motor

Beschadigingsgevaar van de aandrijfmotor

Schakel snel door de schakelaarstanden.

De schakelaar heeft meerere schakelstanden:

0Het apparatus isuitgeschakeld.
1De motor 1 is ingeschakeld.
2De motoren 1 en 2+zijn ingeschakeld.

1. Het apparatus met de apparaatschakelaar inschakelen.

Afbeelding D

LETOP

Bedrijf met een motor

Beschadigingsgevaar van de aandrijfmotor

Schakel snel door de schakelaarstanden.

De schakelaar heeft meerere schakelstanden:

0Het apparatus isuitgeschakeld.
1De motor 1 is ingeschakeld.
2De motoren 1 en 2+zijn ingeschakeld.

1. Het zuigen begint.

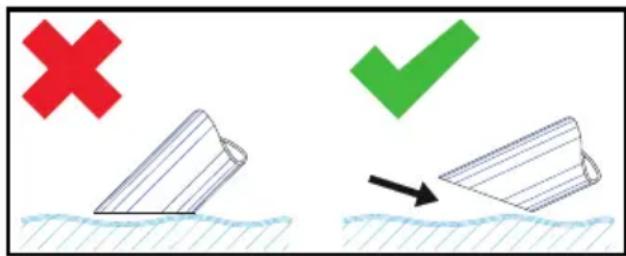

Zuigproces

Instructie

Dompel bij het zuigen van vloeistoffen het toebehoren slechts half onder, om voldoen de lucht mee te zuigen.

Vulpeilweergave controleren

Afbeeldingen, zie pagina's met grafieken Afbeelding E

Instructie

De rode marking op de aftapslang toont het maximaal toegestane vulpeil.

LETOP

Beschadigingsgevaar voor het apparaat

Overlopen van het vloeistofreservoir door vulling in enkele seconden.

Controleer constant het vulniveau in het vloeistofreservoir wanner groe vloeistofhoeveelheden worden opgenomen.

Vloeistofreservoir ledigen

Afbeelding, zie pagina's met schema's

1. Het apparaat uitschakelen en loskoppelen van de stroomvoorziening.
2. Het apparaat waar de afvoerinrichting voor vloeistoffen rijden.
3. Het vloeistofreservoir ledigen:

a De aftapslang afkoppelen ter hoogte van de bovenste slangkoppeling. Afbeelding F
b De aftapslang boven een geschikte opvangbak houden en de inhoud aftappen.
4. De inhoud conform de wettelijk bepalingen afvoeren of opnieuw gebruiken.

Vloeistofreservoir ledigen door te Kantelen

Afbeeldingen, zie pagina's met schema's

1. Het apparaat uitschakelen en loskoppelen van de stroomvoorziening.

2. Het apparaat waar de afvoerinrichting voor vloeistoffen rijden.

3. De zuigkop verwijderen (zie hoofdstuk Zuigkop verwijderen).

4. Alle toebehoren verwijderen.

5. Het vloeistofreservoir voorbereiden op het ledigen:

6. Door middel van kantelinrichting Tc (apparaat met kantelinrichting Tc)
   a De vergrendeling van het vloeistofeservoir openen.

Afbeelding G

• Met hijsoog (apparaat zonder kante-linrichting Tc)
  a Het apparaat optillen aan de hijsogen (zie hoofdstuk Beschrijving apparaat) met behulp van geschikte hijsmiddelen.

△GEVAAR

Niet in acht nemen van het gewicht

Gevaar voor letsel door vallend apparaat Neem de van toepassing zijnde voorschriften inzake ongevalenpreventie en de veiligheidsvoorschriften in acht.

Controleer voor elke keer heffen of de hefinrichting met hebwerktuig correct functioneert.

Til het apparaat alleen aan de hijsogen op. Beveilig de hefinrichting, zodat de last Niet per ongeluk los kan raken.

Alleen overeenkomstig gekwalificeerd personeel mag de kraan bedieren.

In de gezarenzone van de kraan mogen zich geen personen bevinden.

Laat het apparaat Niet zonder toezicht aan de hefinrichting hangen.

1. Het reservoir met de duwbeugel kanteilen.

Afbeelding H

1. De inhoud conform de wettelijk bepa-lingen afvoeren of opnieuw gebruiken.
2. De zuigkopplaatsen en vergrendelen.

Vloeistofreservoir reinigen

Afbeelding, zie pagina's met schema's Instructie

Door watergebaseerde koelsmeermiddel-len kan een bacterielle besmetting ontstaan. Draag bij het verwijderen van afzettingen geschikte veiligheidskleding.

1. Het reservoir leegmake.

2. De afzettingen in het reservoir verwijderen.

3. De afzettingen overeenkomstig de geldende bepalingen afvoeren.
4. Spanen en aanslag van de bevestigingsplaten verwijderen.

Afbeelding I

Zuigkop verwijderen

Afbeeldingen, zie pagina's met grafieken

1. Het apparaat uitschakelen en van het stroomnet loskoppelen.
2. De vergrendeling voor de zuigkop openen.

Afbeelding J

1. De zuigkop verwijderen en opzij leggen.

Werking beeindigen

1. Het apparaat met de in-/ uitschakelaar uitschakelen
2. Het vloeistofreservoir legen en reinigen.
3. Het toebehoren demonteren en eventu-eel reinigen en drogen.

Instructie

Leeg de zuiger na elk gebruik. Laat de zuiger bij geopende reservoir drogen.

Vervoer

△VOORZICTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparatus in acht.

1. Bij het transport in voertuigen het apparaat conform de geldende richtlijnen te-gen weglijk den en omvallen beveiligigen.

Opslag

△VOORZICTHIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparatus in acht.

1. Het apparaat alleen in binnenruimtes opslaan.

Verzorging en onderhoud

1. Het apparaat en het toebehoren regelmatig met geschikte vloeistof spoelen enlaten drogen.

2. Om besmetting te voorkomen, geen vloeistoffen in het apparaat lately.

3. Bij langere bedrijfspauzes de deksel openen om restvocht te lately ontsnappen.
4. Bij beschadiging het filterervangen.

Filter verrangen

Afbeeldingen, zie pagina's met grafieken Afbeelding K

1. De zuigkop verwijderen (zie hoofdstuk Zuigkop verwijderen).
2. De schroefverbinding van de spanringen losmaken.
3. Dekleine stootplaat verwijderen.
4. Het filter verwijderen en verrangen.
5. Het neue filterplaatsen.
   Let er bij de montage op dat het filter cor-rect worden geplaatst.
6. De spanringenplaatsen en vastschroeven.

Hulp bij storingen

△GEVAAR

Gevaar voor letsel

Gevaar voor onbedoeld starten van het apparaat en gevaar voor een elektrische schok

Schakel het apparaat voor alle werkzaamheden uit en trek het netsnoer uit.

Laat alle controles en werkzaamheden aan elektrische delen door eenvakman uittvoeren.

• Het stopcontact en de zekering van de stroomvoorziening controleren.
• Het netsnoer en de netstekker van het apparatusat controleren.

De zuigkracht neemt af

De sproeier, de zuigbuis of de zuigslang zich verstopt.

• De sproeier, de zuigbuis en de zuigslang controleren en eventueel reinigen.
  Het filter is vervuild.
• Het filter reinigen.

Legen van het vloeistofreservoir duurt lang

De afstapslang is geknikt of verstopt.

• De afstapslang controleren en eventueel reinigen.

Klantenservice

Als de storing nicht kan worden verholpen,要去 het apparaat door de klantenservice worden gecontroleerd.

Garantie

In elk land gelden de garantievooraarden die door once verantwoordelijkke verkoopmaatschappij zijn uitgegeben. Mogelijkke storingen aan uw apparaat verhelpen we

binnen de garantieperiode Gratis, voor zo- ver een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt make van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbij-zijnde geauthoriseerde klantenservice. (adres zie achechterzijde)

Meer informatatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher-website onder "Downloads".

Technische gegevens
		IVR-L 40/12-1	IVR-L 65/12-1 Tc	IVR-L 65/20-2 Tc
Elektrische aansluiting
Netspanning V 220-240 220-240 220-240
F a s e			~	1
Netfrequentie Hz 50-60 50-60 50-60
Beschermingsgraad IPX4 IPX4 IPX4
Beschermingsklasse I	I	I
Nominaal vermogen	W	1200	1200	2000
Netbeveiliging (traag)	A 16	16	16
Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	33	40	46
Lengte x bredte x hoogte	mm	710 x 510 x 1180	730 x 570 x 1330	730 x 570 x 1330
Omgevingsoorwaarden
Omgevingstemperatuur	°C	+40	+40	+40
Gegevens capacititeit van apparaat
Inhoud reservoir	I	40	65	65
Luchthoeveelheid	I/s	59	59	2x50
Onderdruk	kPa (mbar)	23 (230)	23 (230)	22 (220)
Nominale wijde zuigslang		DN50 DN50 DN50
Berekende waarden conform EN 60335-2-69
Hand-arm-vibratiewaarde	m/s2	< 2,5	< 2,5	< 2,5
Onzekerheid K	m/s2	0,2	0,2	0,2
Geluidsdrukniveauu LpA	dB(A)	70	70	70
Onzekerheid KpA	d	B	(	A

	IVR-L 40/12-1	IVR-L 65/12-1 Tc	IVR-L 65/20-2 Tc
Elektriciteitskabel
Netkabel H07BQ-F mm	2	3 x 1,5	3 x 1,5
Onderdeelnummer (EU)	9.979-874.0	9.979-874.0	9.979-874.0
Kabellenge m 6 6 6

Technische wijzigingen voorbehonden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachteuitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een Niet door ons goedgekeurde wijziging van de machine verliestdeze verklaring zich geldigheid.

Product: Droogzuiger

Product: Nat- en droogzuiger

Type: 9.986-xxx

Type: 9.989-xxx

Relevant EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000:2018

De ondergetekenden handelen in opdracht en met volmacht van de directie.

T. Wahl

Managing Director

A. Haag

Director R&D

Gevolmachtingide voor de documentatie:

A. Haag

Kärcher Industrial Vacuuming GmbH

baaillgbsjg baaiil gagall

UUI jI lgaiaa g

.

Uglo gJlwal a gl>

05|awglgjraaillpgbj>g>w p

pjl |aabu wg aai I gboj a

U

.aaJ/11 Jbs aabio 60g>9 jgU

JJI JIJI 1000000000000000000000000000000000000000

6.

ai > | ai - 1| ,bij = | bij - 1|

1. g a_0

aaii

8..Lgolg

jlll agl >a

jgllll jzbl.0gall

J

/3 02ylll puiuill lgo puiuui / s

a/9g mlllo 1. auiy c li / ailo ocl

wJ/aij/1icawLio

1..gJ>
2..gJJI
3..JUJU
4. | b| > 0 ,

.blaui

a>la|0g01

bawj r allj

gall laloo jbiol.
