GEBRUIKSAANWIJZING CR 7929 CAMRY

2. Het apparaat is alleen voor thuisgebruik. Niet gebruiken voor andere doeleinden die niet

voor het beoogde doel zijn.

4. Wees uiterst voorzichtig wanneer u het apparaat gebruikt wanneer kinderen in de buurt

zijn. Laat kinderen niet met het apparaat spelen, en laat kinderen of mensen die niet bekend zijn met het apparaat het gebruiken.

10. Plaats het apparaat op een koele, stabiele ondergrond, uit de buurt van hete

keukenapparatuur zoals: elektrisch fornuis, gasbrander, enz. BELANGRIJKE VEILIGHEIDSINSTRUCTIES LEES AANDACHTIG EN BEWAAR VOOR TOEKOMST

9. Gebruik het apparaat niet met een beschadigd netsnoer of als het is gevallen of op een

andere manier is beschadigd of als het niet goed werkt. Repareer het apparaat niet zelf, want er bestaat een risico op elektrische schokken. Breng het beschadigde apparaat naar een geschikt servicecentrum voor controle of reparatie. Alle reparaties mogen alleen door geautoriseerde servicepunten worden uitgevoerd. Onjuist uitgevoerde reparaties kunnen ernstig gevaar voor de gebruiker veroorzaken.

11. Zorg ervoor dat niets de luchtinlaat en -uitlaat van het apparaat blokkeert

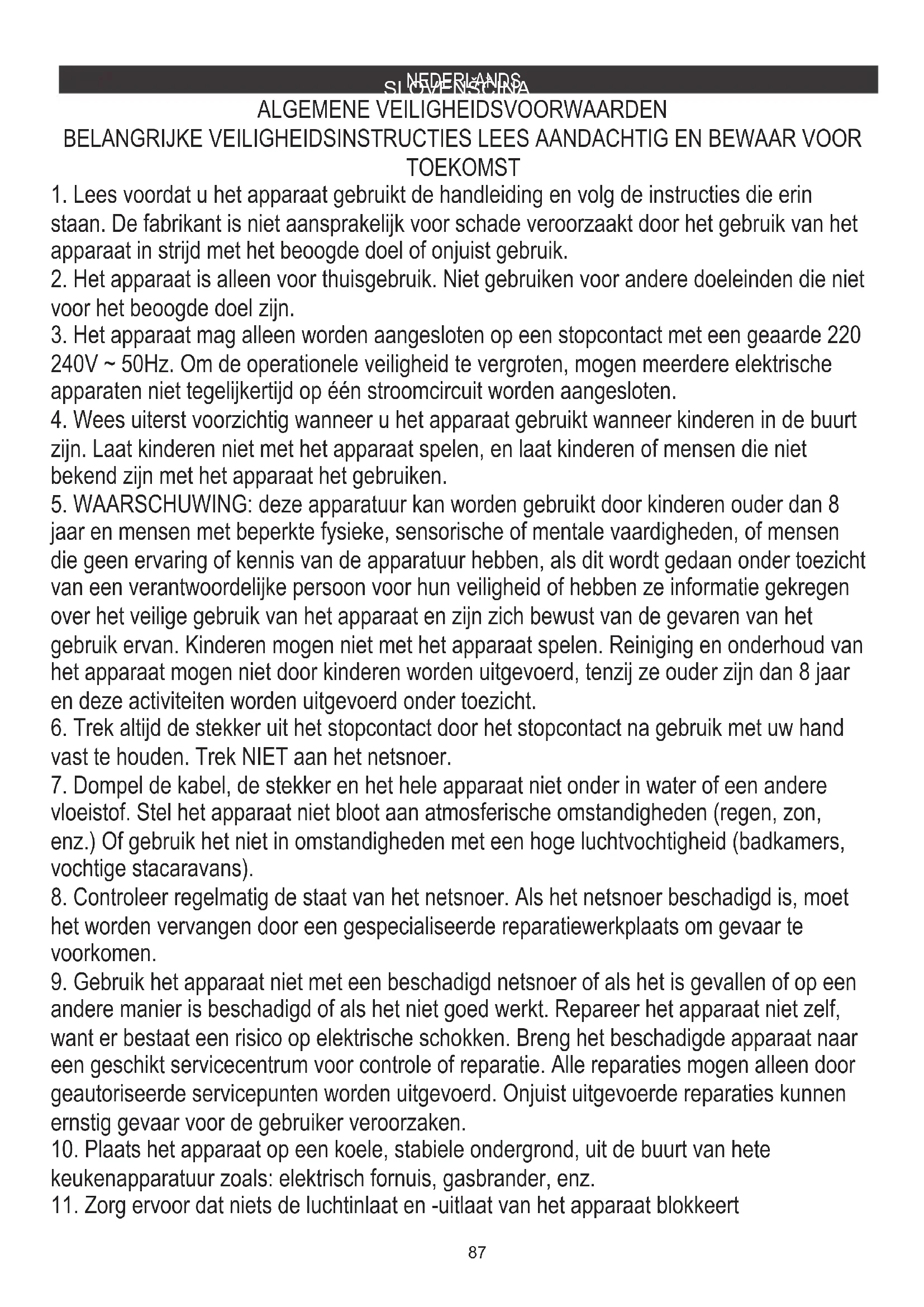

ALGEMENE VEILIGHEIDSVOORWAARDEN

3. Het apparaat mag alleen worden aangesloten op een stopcontact met een geaarde 220

240V ~ 50Hz. Om de operationele veiligheid te vergroten, mogen meerdere elektrische apparaten niet tegelijkertijd op één stroomcircuit worden aangesloten.

6. Trek altijd de stekker uit het stopcontact door het stopcontact na gebruik met uw hand

vast te houden. Trek NIET aan het netsnoer.

1. Lees voordat u het apparaat gebruikt de handleiding en volg de instructies die erin

staan. De fabrikant is niet aansprakelijk voor schade veroorzaakt door het gebruik van het apparaat in strijd met het beoogde doel of onjuist gebruik.

5. WAARSCHUWING: deze apparatuur kan worden gebruikt door kinderen ouder dan 8

jaar en mensen met beperkte fysieke, sensorische of mentale vaardigheden, of mensen die geen ervaring of kennis van de apparatuur hebben, als dit wordt gedaan onder toezicht van een verantwoordelijke persoon voor hun veiligheid of hebben ze informatie gekregen over het veilige gebruik van het apparaat en zijn zich bewust van de gevaren van het gebruik ervan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet door kinderen worden uitgevoerd, tenzij ze ouder zijn dan 8 jaar en deze activiteiten worden uitgevoerd onder toezicht.

7. Dompel de kabel, de stekker en het hele apparaat niet onder in water of een andere

vloeistof. Stel het apparaat niet bloot aan atmosferische omstandigheden (regen, zon, enz.) Of gebruik het niet in omstandigheden met een hoge luchtvochtigheid (badkamers, vochtige stacaravans).

8. Controleer regelmatig de staat van het netsnoer. Als het netsnoer beschadigd is, moet

het worden vervangen door een gespecialiseerde reparatiewerkplaats om gevaar te voorkomen.88

14. Reinig het luchtfilter regelmatig. De frequentie van schoonmaken hangt af van de

reinheid van de lucht.

13. Voor extra bescherming is het raadzaam om een aardlekschakelaar (RCD) in het

elektrisch circuit te installeren met een nominale reststroom van niet meer dan 30 mA. Vraag hierom een elektricien.

16. Gebruik het apparaat niet op zonnige plaatsen. Wanneer het apparaat oververhit raakt,

schakelt de oververhittingsbeveiliging het apparaat in. d) Gebruik geen verlengsnoer.

20. Gebruik geen andere middelen dan het door de fabrikant aanbevolen ontdooiings- of

21. Het apparaat moet worden opgeslagen in een ruimte zonder constant werkende

ontstekingsbronnen, bijvoorbeeld: open vuur, gastoestellen of elektrische kachels.

17. Voor een effectieve koeling moet een afstand van minimaal 50 cm worden

aangehouden tussen de zijwanden van het apparaat en de muur of meubels of gordijnen. e) Koppel de airconditioner los voordat u onderhoud uitvoert.

15. Wacht na het uitschakelen van de machine minstens 5 minuten voordat u hem weer

b) Verwijder de aardingspen niet.

12. Gebruik het apparaat alleen op een vlakke ondergrond om te voorkomen dat

condensatie naar buiten komt

18. Vanwege de beperkte prestaties van het apparaat wordt de doeltemperatuur mogelijk

niet bereikt als het verschil tussen de doeltemperatuur en de omgevingstemperatuur te groot is.

19. Neem de volgende basisvoorzorgsmaatregelen in acht om het risico op brand,

elektrische schokken of letsel bij het gebruik van de airconditioner te verminderen: f) Gebruik twee of meer mensen om de airconditioner te verplaatsen en te installeren. Zorg er bij het verplaatsen van het apparaat voor dat het rechtop staat. Houd de airconditioner vóór gebruik minimaal 2 uur rechtop. c) Gebruik de adapter niet. a) Sluit aan op een geaard stopcontact met 3 pinnen.

1. Bedieningspaneel 2. Uitlaat voor koude lucht

Beschrijving van het bedieningspaneel - Afbeelding D.

5. Luchtinlaten 6. Luchtuitlaatpijp

Apparaatbeschrijving - LOKALE AIRCONDITIONER CR7929 - Afbeelding A

7. Uitlaatconnector 8. Afvoergat met rubberen dop (afbeelding F)

C. Knop Temperatuur omlaag / timer omlaag in koelmodus D. Knop temperatuur omhoog / timer omhoog in koelmodus G. Timer-knop

3. Afstandsbediening (afbeelding E) 4. Handgreep

9. Raamuitlaat adapter 10. Connector van luchtuitlaatpijp89

F. Keuzeknop ventilatorsnelheid H. Automatische luchtoscillatieknop M. Knop voor snelle ventilatorsnelheid J. Koelmodusknop

Afstandsbediening - Afbeelding E A. Aan / uit-knop G. Timer-knop H. Luchtoscillatieknop L. Knop voor lage ventilatorsnelheid B. Modusselectieknop K. Ontvochtigingsknop N. Indicatielampje water vol C. Knop temperatuur / timer omlaag D. Knop temperatuur / timer omhoog E. Slaapstandknop Koelmodus - - Druk op knop "J" om de koelmodus te selecteren, druk vervolgens op de knop "L" om de knop voor de langzame ventilatorsnelheid te krijgen of druk op de knop "M" om de knop voor de snelle ventilatorsnelheid te krijgen. Druk vervolgens op knop “C” of “D” om de gewenste temperatuur in te stellen van 16 ℃ tot 31 ℃, knoppen zijn niet beschikbaar in de ventilator- of ontvochtigingsmodus. Slaapstand - Het bereik van de timer kan worden ingesteld op elk uur van 1 tot 24 uur. - Druk eerst op knop "J" om te koelen, druk vervolgens op knop "E" om de slaapmodus in te schakelen, daarna werkt het apparaat op het energiebesparende en stille type. OPMERKING: Slaapmodus is niet beschikbaar in de ontvochtigings- en ventilatormodi. - Wanneer het apparaat werkt, druk op knop "G", het LCD-scherm knippert, druk op de knop "C" of "D" om het aantal uren in te stellen dat moet verstrijken voordat het apparaat automatisch wordt uitgeschakeld. Het LCD-scherm stopt met knipperen, het timerpictogram wordt verlicht, het LCD-scherm geeft aan dat nodig is om de temperatuur te bereiken. Dit is een vertraagde startfunctie. - Druk nogmaals op knop "E" om de slaapmodus te annuleren. Timer instellen - Druk op knop "A" om het apparaat in en uit te schakelen, de zoemer zal één keer het signaal afspelen. BEDIENINGSPANEEL handmatige bediening - afbeelding D Wanneer het apparaat is ingeschakeld, kiest u de gewenste modus tussen koelmodus, ventilatormodus of ontvochtigingsmodus, zoals hieronder: Wanneer het voor de eerste keer wordt ingeschakeld, zal de zoemer gaan en gaat het apparaat in de stand-bystatus. Ventilator modus - - Druk op knop "F" om de ventilatormodus te selecteren, het LCD-scherm zal "FA" tonen, druk vervolgens op de knop "L" om de knop voor de langzame ventilatorsnelheid te krijgen of druk op de knop "M" om de knop voor de snelle ventilatorsnelheid te krijgen. Tijdens de werking van de ventilatormodus kunnen de temperatuur- en slaapfuncties niet worden ingesteld. - Als het apparaat niet werkt, druk op knop "G", het LCD-scherm knippert, druk op de knop "C" of "D" om het aantal uren in te stellen nadat het apparaat zal beginnen te werken. Het LCD-scherm stopt met knipperen en het timerpictogram wordt verlicht. - Druk vervolgens op knop "C" of "D" om de gewenste temperatuur in te stellen van 16 ℃ tot 31 ℃. - De slaapmodus wordt automatisch geprogrammeerd. Na het eerste bedrijfsuur stijgt de temperatuur met 1 ℃, na het tweede bedrijfsuur stijgt de temperatuur met nog eens 1 ℃ en blijft dan op hetzelfde niveau. Ontvochtigingsmodus - - Druk op knop "K" om de ontvochtigingsmodus te selecteren, het LCD-scherm toont "dh". In de ontvochtigingsmodus kan de slaapmodus niet worden ingesteld en wordt de ventilatorsnelheid automatisch vastgezet op een lage ventilatorsnelheid en kan deze niet worden gewijzigd. Om de ontvochtigingsmodus uit te schakelen, selecteert u een andere bedrijfsmodus: koelen of ventileren. De functie van de aftapplug (13) is om het condenswater uit het bovenste gedeelte van het apparaat af te voeren. Het gebruik ervan wordt bepaald aan de hand van de lokale luchtvochtigheid. Het is nodig om de aftapplug (13) te openen en het condenswater weg te gieten als het apparaat werkt wanneer de plaatselijke luchtvochtigheid hoog is of als het apparaat 12-24 uur ononderbroken in de ontvochtigingsmodus werkt. In de droge koelmodus (lage luchtvochtigheid) is het niet nodig om de aftapplug (13) te openen omdat het condensaat niet hoeft te worden afgevoerd. MODUS SELECTIE bij handmatige bediening van het bedieningspaneel -90 Water vol - Het indicatielampje "N" voor vol water gaat branden en de zoemer klinkt gedurende enkele seconden, waarna de compressor stopt met werken wanneer het waterreservoir van het binnenste apparaat vol is. Knop "A" - het apparaat wordt gestart wanneer het wordt geactiveerd of wordt gestopt als u nogmaals op deze knop drukt. Knop "E" - druk erop om de slaapmodus in te stellen of te annuleren. Knop "F" - druk erop om de ventilatorsnelheid in volgorde te selecteren: langzame / snelle windsnelheid. AFSTANDSBEDIENING - afbeelding E BESCHERMINGSMIDDELEN 1. Als de binnenste watertank vol is, gaat het indicatielampje "N" voor water vol branden, gaat het apparaat in de stand-bymodus, klinkt de zoemer, stopt de compressor en zijn alle knoppen ongeldig totdat het apparaat weer normaal is geworden, na waterafvoer. De afstandsbediening zendt signalen naar het systeem. Druk op een luchtoscillatieknop (H), nadat het apparaat is ingeschakeld, wordt de automatische luchtoscillatiefunctie ingeschakeld, de jaloezie zal continu naar links en rechts zwaaien; door nogmaals op de knop te drukken stopt de beweging en blijft de lamel in die positie.

5. Sluit de rubberen dop (8) nadat er geen water meer uitkomt.

6. Start het apparaat opnieuw op, het apparaat zal normaal werken.

Knop "H" - indrukken om de automatische luchtoscillatiefunctie in te stellen of te annuleren. REINIGING & ONDERHOUD

3. Verwijder de rubberen dop van het afvoergat (8) - afbeelding F.

Reiniging: schakel voor reiniging en onderhoud het apparaat uit en trek de stekker uit het stopcontact. a) Behuizing schoonmaken Maak het oppervlak van het apparaat schoon met een natte, zachte doek. Gebruik geen chemicaliën, zoals benzeen, alcohol, benzine, anders raakt het oppervlak van het apparaat beschadigd of wordt zelfs het hele apparaat beschadigd.

4. Tijdens het draineren kan het lichaam iets naar achteren worden gekanteld.

3. Vorstbeschermingsfunctie: in koelmodus, als de temperatuur van de EVA-pijpsensor te laag is, gaat het apparaat automatisch naar de beschermingsstatus. Wanneer de temperatuur van de EVA-pijpsensor tot een bepaalde temperatuur stijgt, kan deze automatisch terugkeren naar de normale werking. b) Reiniging van net nylon filters Knop "G" - druk erop om de timer in te stellen of te annuleren. 2.Overloopbeveiligingsfunctie: wanneer het indicatielampje "N" voor vol water gaat branden en de zoemer gedurende enkele seconden alarmeert, wordt het apparaat automatisch uitgeschakeld. In dat geval moet u het water afvoeren (details zie Afvoerinstructies aan het einde van dit hoofdstuk). Nadat het water is geleegd, gaat het apparaat in de stand-bystatus. De straal van horizontale luchtoscillatie is 30 graden naar links en 30 graden naar rechts vanaf de middelste verticaal. 1.Compressorbeveiliging: drie minuten later na het inschakelen / herstarten begint de compressor te draaien. 3. Maak een platte bak klaar (niet inbegrepen om in te stellen) om het water af te voeren. Zoek het onder het afvoergat (8) AFVOER INSTRUCTIES: Knop "B" - druk erop om de werkingsmodus te selecteren: koelmodus → droogmodus → ventilatormodus. Automatische luchtoscillatiefunctie - Knop "C" / "D" - indrukken om de bedrijfstijd in te stellen van 1 tot 24 uur of de gewenste kamertemperatuur van 15 tot 31 ° C wanneer de koelmodus is ingeschakeld. Dit apparaat is uitgerust met een automatisch waterverdampingssysteem. De gecondenseerde watercyclus zal de condensor afkoelen, wat niet alleen de koelefficiëntie verbetert, maar ook energie bespaart.

2. Schakel het apparaat uit.

7.Verwijder de batterijen van de afstandsbediening en bewaar ze goed. 1.Trek de aftapplug (8) eruit om het water weg te laten lopen. 2.Laat het apparaat 2 uur in de ventilatormodus draaien om de binnenkant van het apparaat uit te drogen. 5.Trek de uitlaatpijp uit om hem veilig te bewaren. Ga als volgt te werk als het apparaat lange tijd niet zal worden gebruikt:

4. Maak de filters schoon en droog, en installeer ze opnieuw.

6. doe het apparaat in een plastic zak en plaats het op een droge plaats.

- Druk de vergrendeling van het filterframe (11) van buitenaf met de handen naar beneden en trek naar u toe om het filterframe (11) te verwijderen.

3. Schakel het apparaat uit en trek de stekker uit het stopcontact.

Als het nylon filter (12) verstopt is met stof, is de effectiviteit van het apparaat verminderd; zorg ervoor dat u het filter eens in de twee weken reinigt. - Leg het nylon filter (11) in warm water met een neutraal reinigingsmiddel (ongeveer 40 ℃ / 104 ℉) en laat het in de schaduw drogen na het schoonspoelen. - Maak het bovenste en onderste filterframe (11) schoon nadat u beide nylon filters (12) uit het filterframe (11) hebt verwijderd. - afbeelding

OPSLAG91 Houd er rekening mee dat het koelmiddel mogelijk geen geur bevat. Let op, brandgevaar. NIET doorboren of verbranden. Reden1: Direct zonlicht. Dus de gordijnen dicht. Reden 1: Er is geen elektriciteit. Schakel het dus in nadat u het op een stopcontact met elektriciteit hebt aangesloten. Reden 3: Filters zijn te vuil. Dus filters schoonmaken of vervangen. Probleem II .: Het apparaat wordt regelmatig automatisch opnieuw opgestart. Reden 4: Luchtinlaat of luchtuitlaat is geblokkeerd. Dus verwijder blokkering. Probleem III .: veel lawaai TECHNISCHE DATA: Reden: Tijdvertragingsbeveiliging van de compressor is ingeschakeld. Wacht dus 3 minuten totdat de temperatuur is verlaagd en start het apparaat vervolgens opnieuw op. Koelcapaciteit bij BTU: 9000 BTU / uur Probleem I .: De airconditioning werkt niet. Reden 2: Het indicatielampje "N" voor vol water brandt. Dus laat het water weglopen. Reden 2: Deur en ramen staan open, veel warmtebronnen in de kamer. Dus sluit de deur en ramen, verwijder warmtebronnen. Reden: het apparaat staat niet op een vlakke ondergrond. Plaats het apparaat dus op een vlakke en harde plaats om ruis te verminderen. Bewaar het apparaat en alle apparaatcomponenten op een droge plaats. Probleem IV .: Compressor werkt niet. Opmerking: als zich abnormale situaties voordoen, schakel het apparaat dan uit en trek de stekker uit het stopcontact, en neem vervolgens contact op met de professionele service voor hulp. Repareer het apparaat niet zelf. Bij niet-gekwalificeerde reparatie vervalt de garantie. PROBLEEMOPLOSSEN Koelvermogen in watt: 2640W Energieklasse: A Geluidsniveau: <= 65dB Koelmiddel: R290 210 gram Energieverbruik (koelen) in watt: 1010 W Luchtstroom: 350 m3 / uur Droogcapaciteit: 24 liter / 24 uur We geven om het milieu. We vragen u om de kartonnen verpakkingen te storten bij het oud papier. Polyethyleen zakken (PE) storten in de container voor plastic . Versleten apparatuur afgeven bij het juiste verzamelpunkt, als in het apparatuur gevaarlijke elementen zitten kan dat een bedreiging zijn voor het milieu. Elektrisch apparatuur moet worden geretourneerd om het hergebruik te verminderen. Als in het apparatur batterijen ziiten, horen die verwijderd te worden en appart af te worden gegeven bij het juiste verzamelpunkt.
