GEBRUIKSAANWIJZING FSE 52 STIHL

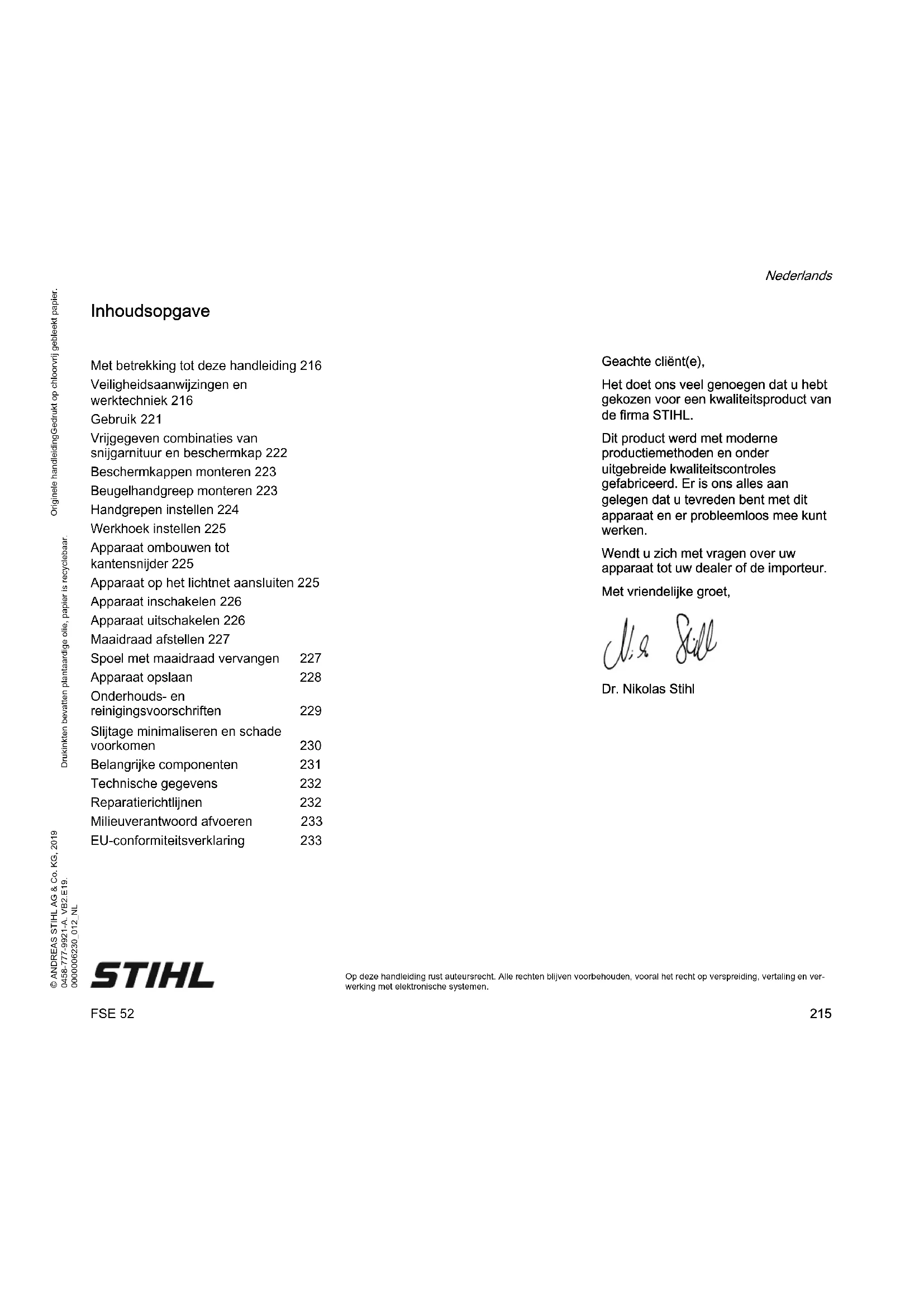

Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en ver- werking met elektronische systemen. Inhoudsopgave Geachte cliënt(e), Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL. Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken. Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur. Met vriendelijke groet, Dr. Nikolas Stihl Met betrekking tot deze handleiding 216 Veiligheidsaanwijzingen en werktechniek 216 Gebruik 221 Vrijgegeven combinaties van snijgarnituur en beschermkap 222 Beschermkappen monteren 223 Beugelhandgreep monteren 223 Handgrepen instellen 224 Werkhoek instellen 225 Apparaat ombouwen tot kantensnijder 225 Apparaat op het lichtnet aansluiten 225 Apparaat inschakelen 226 Apparaat uitschakelen 226 Maaidraad afstellen 227 Spoel met maaidraad vervangen 227 Apparaat opslaan 228 Onderhouds- en reinigingsvoorschriften 229 Slijtage minimaliseren en schade voorkomen 230 Belangrijke componenten 231 Technische gegevens 232 Reparatierichtlijnen 232 Milieuverantwoord afvoeren 233 EU-conformiteitsverklaring 233FSE 52 Nederlands

Symbolen Alle symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht. Codering van tekstblokken WAARSCHUWING Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade. LET OP Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten. Technische doorontwikkeling STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor. Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend. De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere, in acht nemen. Wie voor het eerst met het apparaat werkt: door de verkoper of door een andere deskundige laten uitleggen hoe men hiermee veilig kan werken – of deelnemen aan een cursus. Minderjarigen mogen niet met het apparaat werken – behalve jongeren boven de 16 jaar die onder toezicht leren met het apparaat te werken. Kinderen, dieren en toeschouwers op afstand houden. Als het apparaat niet wordt gebruikt, het apparaat zo neerzetten dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben, de netkabel uit de contactdoos trekken. De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld. Het apparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – en altijd de handleiding meegeven. Personen die naar aanleiding van beperkte fysieke, sensorische of geestelijke capaciteiten niet in staat zijn het apparaat veilig te bedienen, mogen alleen onder toezicht of op aanwijzingen van een verantwoordelijke persoon hiermee werken. Het gebruik van geluid producerende apparaten kan door nationale alsook plaatselijke, lokale voorschriften tijdelijk worden beperkt. Voor het begin van de werkzaamheden controleren of het apparaat in goede staat verkeert. Vooral op de netkabel, de netsteker en de veiligheidsinrichtingen letten. Het apparaat niet verplaatsen door aan de netkabel te trekken. Voor alle werkzaamheden aan het apparaat, bijv. schoonmaken, onderhoud, vervanging van onderdelen – de netsteker uit de contactdoos trekken! De beschermkap van het apparaat kan de gebruiker niet tegen alle voorwerpen (stenen, glas, draad enz.) beschermen die door het snijgarnituur worden weggeslingerd. Deze voorwerpen kunnen ergens afketsen en vervolgens de gebruiker treffen. Met betrekking tot deze handleiding Veiligheidsaanwijzingen en werktechniek Speciale veiligheidsmaat- regelen zijn nodig bij het werken met dit apparaat, omdat het snijgarnituur met een zeer hoog toe- rental draait en er met elektriciteit wordt gewerkt. De gehele handleiding voor de eerste ingebruik- neming aandachtig doorlezen en voor later gebruik goed opbergen. Het niet in acht nemen van de handleiding kan levensgevaarlijk zijn.FSE 52 Nederlands

Voor het reinigen van het apparaat geen hogedrukreiniger gebruiken. Door de harde waterstraal kunnen onderdelen van het apparaat worden beschadigd. Het apparaat niet met water afspuiten. Lichamelijke gesteldheid Wie met het apparaat werkt moet goed uitgerust, gezond zijn en een goede lichamelijke conditie hebben. Wie zich om gezondheidsredenen niet mag inspannen, moet zijn arts raadplegen of het werken met dit apparaat is toegestaan. Na gebruik van alcohol, medicijnen die het reactievermogen beïnvloeden of drugs mag niet met het apparaat worden gewerkt. Toebehoren en onderdelen Alleen die snijgarnituren of toebehoren monteren die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen hoogwaardig gereedschap of toebehoren monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. STIHL adviseert origineel STIHL gereedschap en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd. Geen wijzigingen aan het apparaat aanbrengen – uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiële schade die door het gebruik van niet-vrijgegeven aanbouwapparaten wordt veroorzaakt is STIHL niet aansprakelijk. Toepassingen Het apparaat – afhankelijk van het gemonteerde snijgarnituur – alleen gebruiken voor het maaien van gras en het knippen van wildgroei of iets dergelijks. Het gebruik van het apparaat voor andere doeleinden is niet toegestaan en kan leiden tot ongelukken of defecten aan het apparaat. Geen wijzigingen aan het product aanbrengen – ook dit kan leiden tot ongelukken of defecten aan het apparaat. Kleding en uitrusting De voorgeschreven kleding en uitrusting dragen. Geen kleding dragen waarmee men aan takken, struiken of de bewegende delen van het apparaat kan blijven haken. Ook geen sjaal, das en sieraden dragen. Lang haar in een paardenstaart dragen en vastzetten (hoofddoek, muts, helm enz.). WAARSCHUWING Een vizier dragen en erop letten dat deze goed zit. Een vizier alleen biedt onvoldoende bescherming voor de ogen. "Persoonlijke" gehoorbescherming wordt geadviseerd – bijv. oorkappen. STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting aan. Apparaat vervoeren Altijd het apparaat uitschakelen en de netsteker van het apparaat lostrekken. In auto's: het apparaat tegen kantelen en beschadiging beveiligen. De kleding moet doelma- tig zijn en mag tijdens het werk niet hinderen. Nauwsluitende kleding dragen – combipak, geen stofjas. Stevige schoenen met stroeve, slipvrije zolen dragen. Om de kans op oogletsel te reduceren een nauw aansluitende veiligheids- bril volgens de norm EN 166 dragen. Erop let- ten dat de veiligheidsbril goed zit. Robuuste werkhand- schoenen van slijtvast materiaal dragen (bijv. leer).FSE 52 Nederlands

Voor aanvang van de werkzaamheden Apparaat controleren Controleren of het apparaat in goede staat verkeert – het desbetreffende hoofdstuk in de handleiding in acht nemen: – De schakelhendelblokkering en de schakelhendel moeten gemakkelijk bewegen – de schakelhendelblokkering en de schakelhendel moeten na het loslaten terugkeren in de uitgangsstand – De combinatie van snijgarnituur en beschermkap moet zijn vrijgegeven en alle onderdelen moeten correct zijn gemonteerd. Geen metalen snijgarnituren – kans op letsel! – Het snijgarnituur op correcte montage, vastzitten en goede staat controleren – Veiligheidsinrichtingen (bijv. beschermkap voor snijgarnituur) op beschadigingen, resp. slijtage controleren. Beschadigde onderdelen vervangen. Het apparaat niet met een beschadigde beschermkap gebruiken – De handgrepen moeten schoon en droog, vrij van olie en vuil zijn – belangrijk voor een veilige bediening van het apparaat – De handgrepen al naargelang de lichaamslengte instellen – Controleren of de handgrepen voor een goede bediening correct zijn ingesteld – zie "Handgrepen instellen" en "Werkhoek instellen" Het apparaat mag alleen in technisch goede staat worden gebruikt – kans op ongelukken! Het apparaat alleen dan in gebruik nemen als alle componenten in goede staat verkeren en vast zijn gemonteerd. Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen. Bij het inschakelen van het apparaat mag het snijgarnituur geen voorwerpen en ook de grond niet raken. Elektrische aansluiting Kans op stroomschokken voorkomen: – De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet – De netkabel, de netsteker en de verlengkabel op beschadigingen controleren. Beschadigde kabels, contrastekers en stekers of netkabels die niet aan de voorschriften voldoen mogen niet worden gebruikt – Elektrische aansluiting alleen op de volgens voorschrift geïnstalleerde contactdoos – Isolatie van de net- en verlengkabel, steker en contrasteker in goede staat – Netstekers, netkabels en verlengkabels alsmede elektrische stekerverbindingen nooit met natte handen vastpakken – De gebruikte verlengkabel moet voldoen aan de voorschriften voor het betreffende gebruik De net- en verlengkabel correct neerleggen: – Op de minimale doorsnede van de afzonderlijke kabels letten – zie "Apparaat elektrisch aansluiten" – De netkabel zo neerleggen en markeren, dat deze niet kan worden beschadigd en er niemand in gevaar kan worden gebracht – kans op struikelen! – Het gebruik van niet geschikte verlengkabels kan gevaarlijk zijn. Alleen verlengkabels gebruiken die zijn vrijgegeven voor gebruik in de buitenlucht en als zodanig zijn gecodeerd, waarbij tevens de kabeldoorsnede voldoende is voor het afgenomen vermogen – De steker en de contrasteker van de verlengkabel moeten spatwaterdicht zijn en mogen niet in het water liggen – Niet langs randen, punten of scherpe voorwerpen laten schuren – Niet in deur- of raamsponningen inklemmen Contact met het snijgarni- tuur voorkomen – kans op letsel! Het snijgarnituur draait nog even door nadat het apparaat wordt uitge- schakeld – naloopeffect!FSE 52 Nederlands

– Bij in elkaar gedraaide kabels – de netsteker uit de contactdoos trekken en de kabels uit de knoop halen – Contact met het roterende snijgarnituur beslist voorkomen – De kabelhaspel altijd geheel afrollen, om brandgevaar door oververhitting te voorkomen Apparaat vasthouden en bedienen Het apparaat altijd met beide handen op de handgrepen vasthouden. Altijd voor een stabiele en veilige houding zorgen. Rechtshandigen De linkerhand op de beugelhandgreep, de rechterhand op de bedieningshandgreep. Linkshandigen De rechterhand op de beugelhandgreep, de linkerhand op de bedieningshandgreep. Tijdens de werkzaamheden De netkabel niet beschadigen door eroverheen te rijden, deze af te knellen of eraan te trekken. De netsteker nooit uit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken. De netsteker en de netkabel alleen met droge handen vastpakken. Het apparaat nooit met water afspuiten – kans op kortsluiting! Het apparaat niet in de regen achterlaten. Bij dreigend gevaar, resp. in geval van nood het apparaat direct uitschakelen – de schakelhendelblokkering en de schakelhendel loslaten. Het apparaat wordt slechts door één persoon bediend – geen andere personen in het werkgebied toestaan. Binnen een brede straal van de plek waar wordt gewerkt kan door de weggeslingerde voorwerpen een kans op ongevallen ontstaan, daarom mogen er zich binnen een straal van 15 m geen andere personen ophouden. Deze afstand ook ten opzichte van andere objecten (auto's, ruiten) aanhouden – kans op materiële schade! Ook op een afstand van meer dan 15 m kan gevaar niet geheel worden uitgesloten. 9935BA001 KN Bij beschadiging van de netkabel direct de netste- ker uit de contactdoos trekken – levensgevaar door elektrische schokken! Niet bij regen en ook niet in een natte of zeer voch- tige omgeving met het apparaat werken – de elektromotor is niet waterdicht – kans op elektrische schokken en kortsluiting! 9935BA022 KN Terrein controleren: vaste voorwerpen – stenen, metalen delen of iets der- gelijks kunnen worden weggeslingerd – ook meer dan 15 m – kans op letsel! – En deze kunnen het snijgarnituur als- mede objecten (zoals bijv. geparkeerde auto's, ruiten) beschadigen (materiële schade). 15m (50ft)FSE 52 Nederlands

Nooit zonder de op het apparaat en het snijgarnituur afgestemde beschermkap werken – kans op letsel door weggeslingerde voorwerpen! Geen nat gras maaien. Wees voorzichtig bij werkzaamheden op hellingen en in oneffen terrein – kans op uitglijden! De netkabel altijd achter het apparaat houden – niet in achterwaartse richting werken – kans op struikelen! Op obstakels letten: boomstronken, wortels – struikelgevaar! Alleen staand op de grond werken, nooit op onstabiele plaatsen, nooit op een ladder of vanaf een hoogwerker. Bij gebruik van gehoorbeschermers moet extra omzichtig en bedachtzaam worden gewerkt, omdat geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar zijn. Op tijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen – kans op ongelukken! Rustig en met overleg werken – alleen bij voldoende licht en goed zicht. Voorzichtig werken, anderen niet in gevaar brengen. In onoverzichtelijk, dicht begroeid terrein bijzonder voorzichtig te werk gaan. Het snijgarnituur regelmatig, met korte tussenpozen en bij merkbare wijzigingen direct controleren: – Het apparaat uitschakelen, goed vasthouden, het snijgarnituur op de grond drukken om af te remmen en de netsteker uit de contactdoos trekken – Op goede staat en vastzitten controleren, op scheurvorming letten – Beschadigde snijgarnituren direct vervangen, ook bij zeer kleine haarscheurtjes – Gras en takkenresten op de maaikop regelmatig verwijderen – verstoppingen ter hoogte van het snijgarnituur of de beschermkap verwijderen Voor het vervangen van het snijgarnituur, het apparaat uitschakelen en de netsteker uit de contactdoos trekken. Door het onbedoeld aanlopen van de motor – kans op letsel! Beschadigde of gescheurde snijgarnituren niet meer gebruiken en niet repareren – bijv. door lassen of richten – wijziging van de vorm (onbalans). Deeltjes of breukstukken kunnen loskomen en met hoge snelheid de gebruiker of derden treffen – ernstig letsel! Alleen een beschermkap met volgens voorschrift gemonteerd mes monteren, zodat de maaidraden op de toegestane lengte worden afgesneden. Contact met het mes voorkomen – kans op letsel! Voor het met de hand bijstellen van de maaidraad beslist het apparaat uitschakelen en de netsteker uit de contactdoos trekken – kans op letsel! Verkeerd gebruik, met een te lange maaidraad, reduceert het motortoerental. Dit leidt tot oververhitting en tot beschadiging van de motor. De maaidraad niet door een metalen draad vervangen – kans op letsel! Als het apparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, dit voor het opnieuw in gebruik nemen beslist op een bedrijfszekere staat controleren – zie ook "Voor aanvang van de werkzaamheden". Vooral de correcte werking van de veiligheidsinrichtingen controleren. Apparaten die niet meer bedrijfszeker zijn, in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer. Voor het achterlaten van het apparaat: het apparaat uitschakelen – de netsteker uit de contactdoos trekken. Trillingen Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers"). Een algemeen geldende gebruiksduur kan niet worden vastgesteld, omdat deze van meerdere factoren afhankelijk is.FSE 52 Nederlands

De gebruiksduur wordt verlengd door: – Bescherming van de handen (warme handschoenen) – Rustpauzes De gebruiksduur wordt verkort door: – Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen) – Lage buitentemperaturen – De mate van kracht uitgeoefend door de handen (stevig beetpakken beïnvloedt de doorbloeding nadelig) Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) wordt een medisch onderzoek geadviseerd. Onderhoud en reparaties Voor alle werkzaamheden aan het apparaat altijd het apparaat uitschakelen en de netsteker lostrekken. Door het onbedoeld aanlopen van de motor – kans op letsel! Het motorapparaat regelmatig onderhouden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer. STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers nemen regelmatig deel aan scholingen en ontvangen Technische informaties. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen hierover contact opnemen met een geautoriseerde dealer. STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd. Geen wijzigingen aan het motorapparaat aanbrengen – de veiligheid kan hierdoor in gevaar worden gebracht – kans op ongelukken! De netkabel en de netsteker regelmatig op goede isolatie en veroudering (breuk) controleren. Elektrische componenten, zoals bijv. de netkabel mogen alleen door elektriciens worden gerepareerd, resp. vervangen. Kunststof onderdelen reinigen met een doek. Agressieve reinigingsmiddelen kunnen het kunststof beschadigen. Het apparaat niet met water afspuiten. De bevestigingsbouten van de beschermkappen en het snijgarnituur op vastzitten controleren en indien nodig vastdraaien. Koelluchtsleuven indien nodig reinigen. Het apparaat veilig in een droge ruimte opslaan. Maaien N Het apparaat met beide handen vasthouden – één hand op de bedieningshandgreep – één hand op de beugelhandgreep N Rechtop staan – het apparaat ontspannen vasthouden N Het snijgarnituur mag geen obstakels en ook de grond niet raken N Het apparaat gelijkmatig heen en weer bewegen Gebruik 9935BA002 KNFSE 52 Nederlands

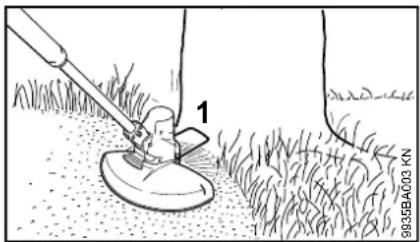

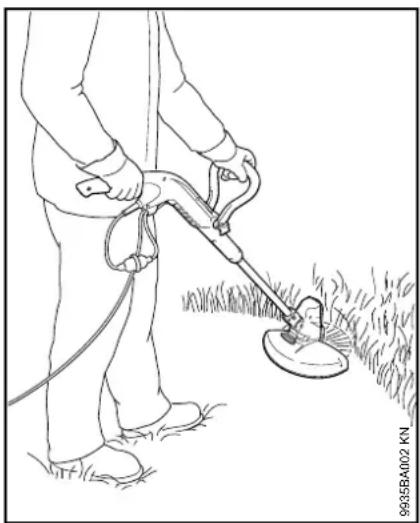

N De afstand van de maaidraad ten opzichte van het grasveld bepaalt de maaihoogte N Contact met schuttingen, muren, stenen enz. vermijden – dit leidt tot een verhoogde slijtage Maaien onder hindernissen Voor het gemakkelijk maaien onder bosschages kan de hoek tussen de steel/maaiboom en de maaikop worden versteld (zie "Werkhoek instellen"). Werken met afstandhouder N Afstandhouder (1) geheel uitklappen De afstandhouder (1) – begrenst het werkgebied van de maaidraad – voorkomt beschadigingen tijdens het maaien door de roterende maaidraden (bijv. boomschors) – bepaalt bij het kanten snijden de afstand tot de grond WAARSCHUWING De maaikop kan na het uitschakelen van het apparaat nalopen – de afstandhouder pas nadat de maaikop stilstaat en niet met de voet verstellen. Kanten snijden Het apparaat kan in een handomdraai worden omgebouwd tot kantensnijder (zie "Apparaat tot kantensnijder ombouwen"). N Het apparaat zoals afgebeeld gebruiken N De maaidraden langs de grasrand leiden – hierbij bepaalt de afstandhouder de afstand ten opzichte van de grond Milieuverantwoord afvoeren Het maaigoed niet bij het huisvuil gooien, het maaigoed kan worden gecomposteerd. Snijgarnituur Het apparaat wordt geleverd met een gemonteerde maaikop AutoCut 2-2. Om veiligheidsredenen mogen op het apparaat geen andere snijgarnituren worden gemonteerd. Beschermkap Bij het apparaat wordt de bijbehorende beschermkap meegeleverd. Alleen deze beschermkap monteren – de montage van een andere beschermkap is niet toegestaan. Meer aanwijzingen – zie "Beschermkap monteren".

9935BA003 KN 9935BA004 KN Vrijgegeven combinaties van snijgarnituur en beschermkapFSE 52 Nederlands

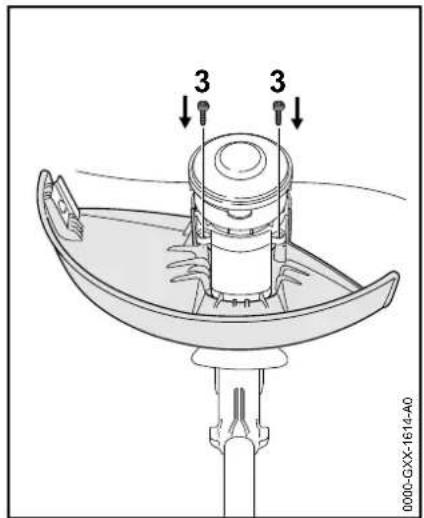

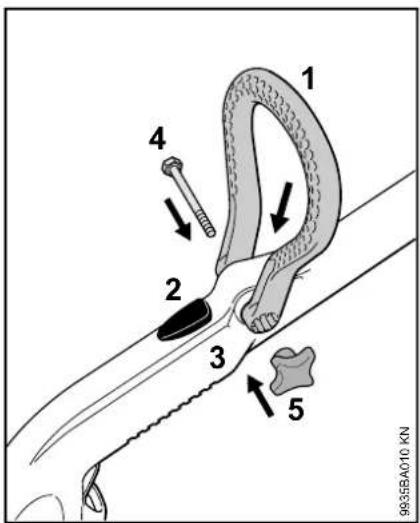

N Beschermkap (1) tot aan de aanslag in de groef (pijlen) op de motorbehuizing (2) schuiven – de boringen in de beschermkap moeten in lijn liggen met de boringen in de motorbehuizing N Bouten (3) met behulp van een schroevendraaier T20 aanbrengen en vastdraaien Als alternatief kunnen de bouten met behulp van een platte schroevendraaier worden aangebracht en worden vastgedraaid. N Beugelhandgreep (1) zo uitlijnen dat de poriën op de beugelhandgreep (1) naar de ontgrendeling (2) zijn gericht N Beugelhandgreep (1) op de bedieningshandgreep (3) schuiven tot deze vastklikt – hierbij de benen van de beugelhandgreep (1) iets uit elkaar drukken N Bout (4) door de boringen steken N Vleugelmoer (5) aanbrengen en vastdraaien Beschermkappen monteren

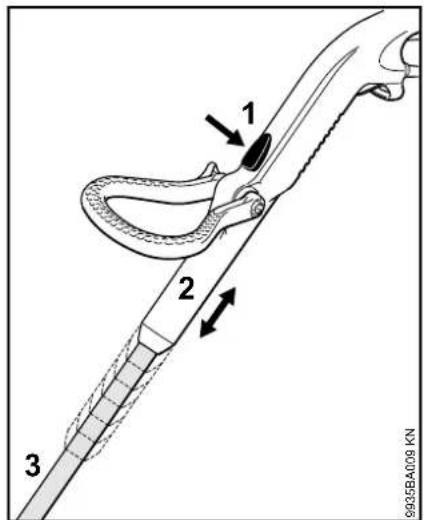

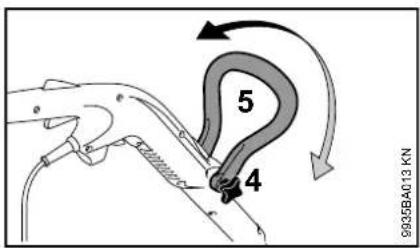

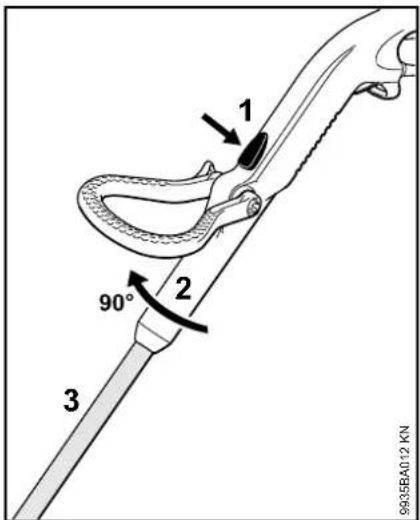

Beugelhandgreep instellen N Vleugelmoer (4) losdraaien N Beugelhandgreep (5) in de richting van de pijl bewegen en vastklikken – verschillende vergrendelstanden N Vleugelmoer (4) vastdraaien Steel-, maaiboomlengte instellen N Ontgrendeling (1) indrukken N Bedieningshandgreep (2) in de lengterichting naar de steel/maaiboom (3) trekken en vastklikken – verschillende vergrendelstanden Transportstand Voor het ruimtebesparend vervoeren van het apparaat kan de steel/maaiboom op de kortste lengte worden ingesteld. Bedieningshoek instellen N Ontgrendeling (1) indrukken N Bedieningshandgreep (2) 90° naar de steel/maaiboom (3) draaien en vastklikken – 2 vergrendelstanden: 0° en 90° Handgrepen instellen

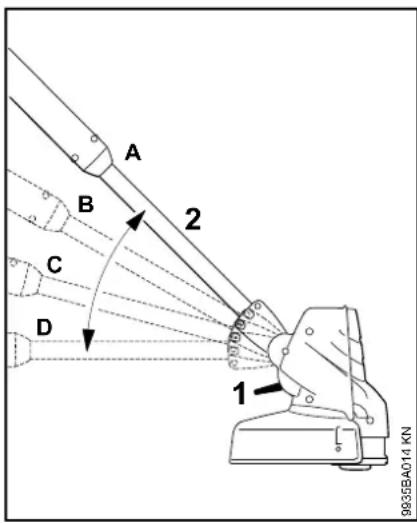

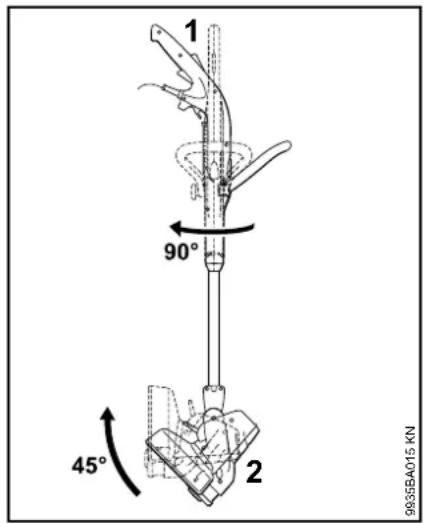

N Ontgrendeling (1) indrukken N Steel/maaiboom (2) kantelen en vastklikken; 4 vergrendelstanden: A, B, C en D N Bedieningshandgreep (1) 90° ten opzichte van de steel/maaiboom verdraaien en vastklikken, zie "Handgrepen instellen" N De steel/maaiboom (2) 45° kantelen en vastklikken, zie "Werkhoek instellen" N Afstandhouder uitklappen Tijdens het knippen van de randen niet op de afstandhouder drukken. De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet. De minimale beveiliging (zekering) van de netaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd – zie "Technische gegevens". Het apparaat moet via een aardlekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom hoger is dan 30 mA. De netkabel moet voldoen aan IEC 60364 en aan de nationale voorschriften. Verlengkabel De verlengkabel moet qua constructie ten minste voldoen aan dezelfde eigenschappen als de netkabel van het apparaat. Op de codering (typebenaming) van de netkabel letten. De aders in de kabel moeten, afhankelijk van de netspanning en de kabellengte, de vermelde minimale doorsnede hebben. Werkhoek instellen

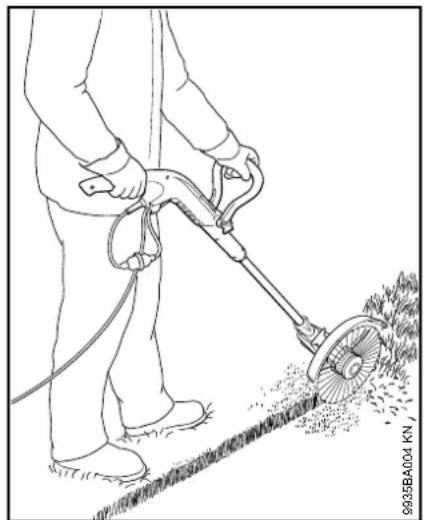

Apparaat ombouwen tot kantensnijder

Apparaat op het lichtnet aansluiten Kabellengte Minimale doorsnede 220 V – 240 V: tot 20 m 1,5 mm

10 m tot 30 m AWG 12/3,5 mm 2FSE 52 Nederlands

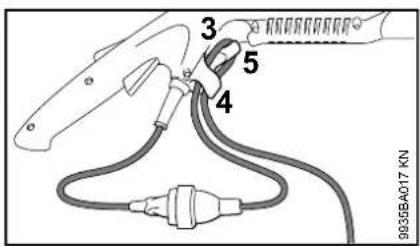

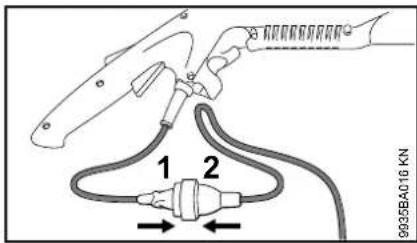

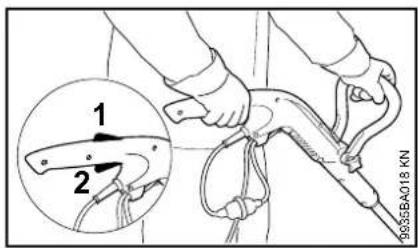

N Netsteker (1) in de contrasteker (2) van de verlengkabel steken Trekontlasting De trekontlasting beschermt de aansluitkabel tegen beschadiging. N Met de verlengkabel een lus vormen N Lus (3) door de opening (4) steken N De lus (3) over de haak (5) geleiden en vaststeken N De steker van de verlengkabel in een volgens de installatievoorschriften aangesloten contactdoos steken N Een veilige en stabiele houding aannemen N Het apparaat met beide handen vasthouden – één hand op de bedieningshandgreep – de andere hand op de beugelhandgreep N Rechtop staan – het apparaat ontspannen vasthouden N Het snijgarnituur mag geen obstakels en ook de grond niet raken N Schakelhendelblokkering (1) indrukken en vasthouden N Schakelhendel (2) indrukken N Schakelhendelblokkering en schakelhendel loslaten WAARSCHUWING Het snijgarnituur draait nog even door als de schakelhendelblokkering en de schakelhendel worden losgelaten – naloopeffect! Bij langere onderbrekingen – de netsteker uit de contactdoos trekken. Als het motorapparaat niet meer wordt gebruikt, het apparaat zo opbergen dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben.

9935BA018 KN Apparaat uitschakelenFSE 52 Nederlands

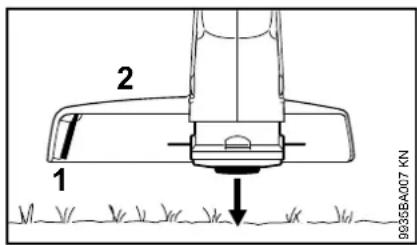

N De draaiende maaikop evenwijdig boven het begroeide oppervlak houden – de grond aantippen – de draad wordt ca. 3 cm bijgesteld Door het mes (1) op de beschermkap (2) worden te lange maaidraden op de optimale lengte afgesteld – daarom het meerdere malen aantippen achter elkaar vermijden. De maaidraden worden alleen bijgesteld als de beide maaidraden nog minimaal 2,5 cm lang zijn. Als de maaidraad korter dan 2,5 cm is, de maaidraad met de hand bijstellen, zie "Maaidraad met de hand bijstellen". Maaidraad met de hand bijstellen N Apparaat uitschakelen N De netsteker uit de contactdoos trekken N Apparaat omdraaien N De knop (1) op de spoel tot aan de aanslag indrukken N Draaduiteinden (2) uit de spoel trekken Als er geen maaidraad meer in de spoel aanwezig is, "Spoel met maaidraad" vervangen, zie "Spoel met maaidraad vervangen". STIHL AutoCut 2-2 Voor het vervangen van de "Spoel met maaidraad" (hierna "draad" genoemd), de maaikop beslist op slijtage controleren. WAARSCHUWING Als er sterke slijtagesporen zichtbaar zijn, moet de maaikop compleet worden vervangen. Contact opnemen met een geautoriseerde dealer. Apparaat voorbereiden N Apparaat uitschakelen N De netsteker uit de contactdoos trekken N Apparaat omdraaien Draadresten verwijderen Bij normaal gebruik wordt de draadvoorraad in de maaikop bijna compleet opgebruikt. Maaidraad afstellen

Spoel met maaidraad vervangenFSE 52 Nederlands

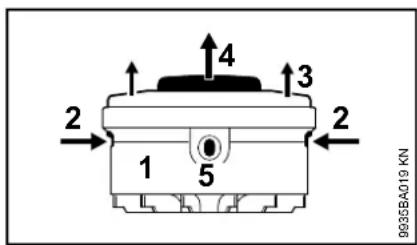

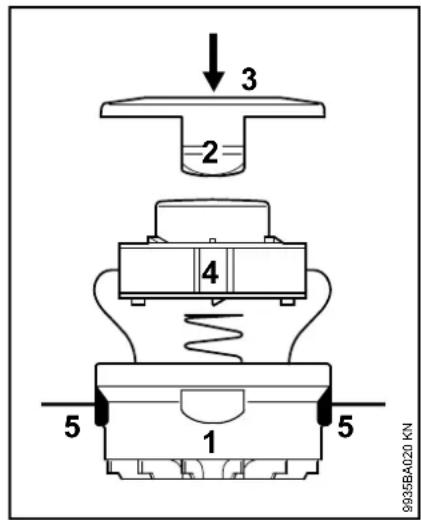

Spoel uitbouwen N Behuizing (1) vasthouden N Lippen (2) indrukken en afdekkap (3) wegnemen N De spoel (4) uit de behuizing trekken Nieuwe "spoel met maaidraad" monteren N Draden met een diameter van 1,6 mm monteren N De draaduiteinden door de openingen (5) in de behuizing (1) steken N De spoel (4) in de behuizing plaatsen N De afdekkap (3) indrukken, tot de beide lippen (2) duidelijk hoorbaar vastklikken Bij buitengebruikstelling vanaf ca. 3 maanden: N Het apparaat grondig reinigen, vooral de koelluchtsleuven N De spoel met de maaidraden wegnemen, reinigen en controleren De elasticiteit en daarmee de levensduur van de maaidraad kan worden verlengd als deze in een bak met water wordt bewaard. N Het apparaat op een droge en veilige plaats opslaan. Beschermen tegen onbevoegd gebruik (bijv. door kinderen)

Apparaat opslaanFSE 52 Nederlands

Onderhouds- en reinigingsvoorschriften Onderstaande gegevens zijn gebaseerd op normale bedrijfsomstandigheden. Onder zware omstandig- heden (veel stofoverlast enz.) en bij langere werktijden per dag dienen de gegeven intervallen navenant te worden verkort. Voor begin van de werkzaamheden Na beëindigen van de werk- zaamheden, resp. dagelijks Wekelijks Maandelijks Bij storingen Bij beschadiging Indien nodig Complete machine visuele controle (staat) X reinigen X Netkabel controleren X vervangen door geautoriseerde dealer

Schakelhendel, schakelhendelblokkering werking controleren X vervangen door geautoriseerde dealer

Koelluchtsleuven reinigen X Bereikbare bouten en moeren natrekken X Snijgarnituur (maaikop) visuele controle X vervangen X op vastzitten controleren X Veiligheidssticker vervangen X

Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat. Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding. De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor: – niet door STIHL vrijgegeven wijzigingen aan het product – het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn – het niet volgens voorschrift gebruikmaken van het apparaat – gebruik van het apparaat bij sportmanifestaties of wedstrijden – vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen Onderhoudswerkzaamheden Alle in het hoofdstuk „Onderhouds- en reinigingsvoorschriften“ vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer. STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over technische informaties. Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren onder andere: – schade aan de elektromotor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. onvoldoende reiniging van de koelluchtgeleiding) – schade door verkeerde elektrische aansluiting (spanning, te lichte bedrading) – corrosie- en andere vervolgschade ten gevolge van onjuiste opslag – schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen Aan slijtage blootstaande onderdelen Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.: – Snijgarnituur – Beschermkap – Koolborstels Slijtage minimaliseren en schade voorkomenFSE 52 Nederlands

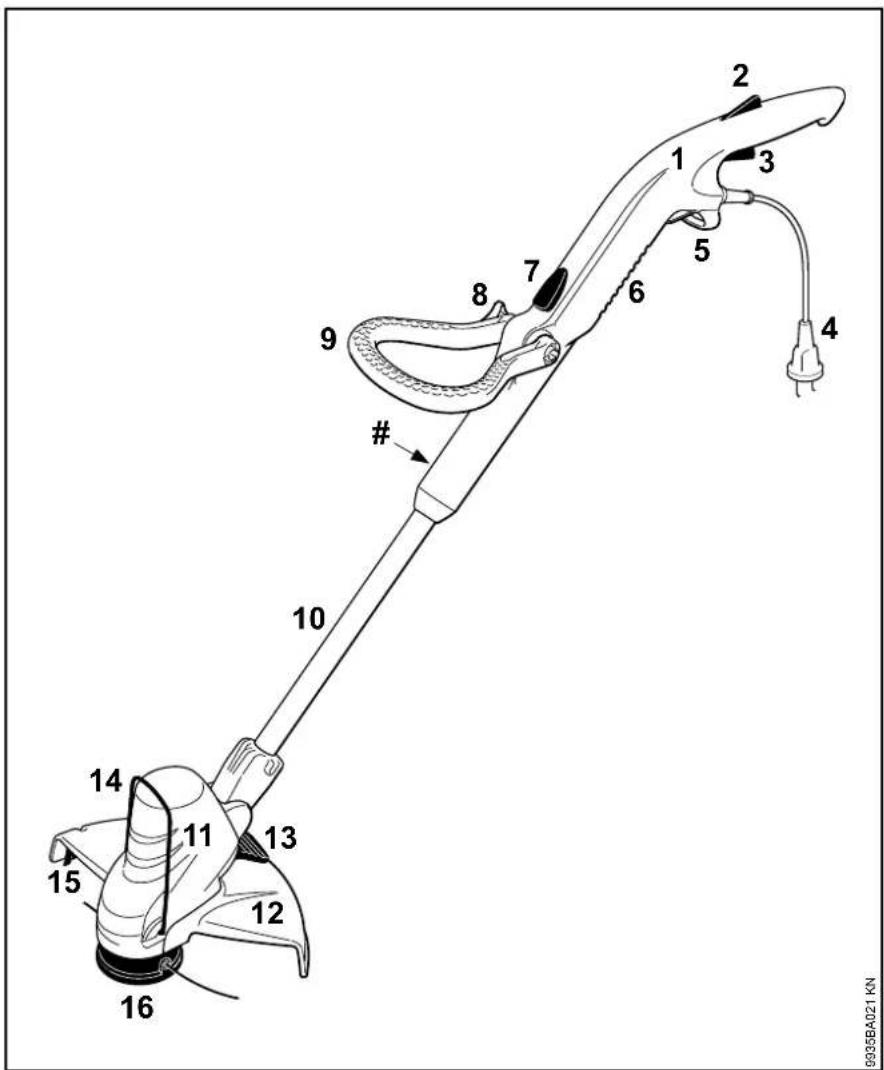

1 Bedieningshandgreep 2 Schakelhendelblokkering 3 Schakelhendel 4 Netkabel 5 Trekontlasting 6 Aanzuigopeningen voor koellucht 7 Ontgrendeling voor bedieningshandgreep 8 Vleugelmoer 9 Beugelhandgreep 10 Steel/maaiboom 11 Motorbehuizing 12 Beschermkap 13 Ontgrendeling voor motorbehuizing 14 Afstandhouder 15 Afkortmes 16 Maaikop # Machinenummer Belangrijke componenten

Motor Lengte Gewicht Geluids- en trillingswaarden Voor het bepalen van de geluids- en trillings-, oscillatiewaarden wordt rekening gehouden met de bedrijfsstatus nominaal max.toerental. Gedetailleerde gegevens m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib Geluiddrukniveau L

volgens EN 50636-2-91 Geluidvermogensniveau L

volgens EN 50636-2-91 Trillingswaarde a

volgens EN 50636-2-91 Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K-- waarde volgens RL 2006/42/EG = 2,0 dB(A); voor de trillingswaarde bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 m/s

REACH REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën. Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie www.stihl.com/reach Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd. STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties. Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat. STIHL adviseert originele STIHL onderdelen te monteren. Originele STlHL onderdelen zijn te herkennen aan het STlHL onderdeelnummer, aan het logo { en, indien aanwezig, aan het STlHL onderdeellogo K (op kleine onderdelen kan dit logo ook als enig teken voorkomen.). Technische gegevens Nominale spanning: 220 - 240 V Frequentie: 50/60 Hz Nominale stroomsterkte: 2,3 A Vermogen: 500 W Nominaal toerental bij belasting: 6000 1/min Zekering: min. 10 A Beveiligingsklasse: II, E 1140 mm tot 1310 mm (afhankelijk van de ingestelde steel-, maaiboomlengte) Compleet met snijgarnituur en beschermkap FSE 52

Uitvoering met 10 m netkabel voor Groot-Brittannië: 2,8 kg 81 dB(A) 94 dB(A) Handgreep links: 3,0 m/s

ReparatierichtlijnenFSE 52 Nederlands

Bij het milieuvriendelijk verwerken moeten de nationale voorschriften met betrekking tot afvalstoffen in acht worden genomen. STIHL producten behoren niet bij het huisvuil. STIHL producten, accu's, toebehoren en verpakking moeten worden ingeleverd voor een milieuvriendelijke recycling. Actuele informatie betreffende het milieuvriendelijk verwerken van accu's is verkrijgbaar bij de STIHL dealer. ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen Duitsland verklaart als enige verantwoordelijke, dat voldoen aan de betreffende bepalingen van de richtlijnen 2006/42/EG, 2014/30/EU, 2000/14/EG en 2011/65/EU en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen zijn ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 60335-1, EN 50636-2-91, EN 61000-3-2, EN 61000-3-3 Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werd volgens richtlijn 2000/14/EG, bijlage VI, onder toepassing van de norm ISO 11094 gehandeld. Uitvoerende keuringsinstantie: DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt Gemeten geluidvermogensniveau Gegarandeerd geluidvermogensniveau Bewaren van technische documentatie: ANDREAS STIHL AG & Co. KG Produktzulassung Het productiejaar, het productieland en het machinenummer staan vermeld op het apparaat. Waiblingen, 01-03-2017 ANDREAS STIHL AG & Co. KG Bij volmacht Thomas Elsner Hoofd productmanagement en services Milieuverantwoord afvoeren 000BA073 KN EU-conformiteitsverklaring Constructie: elektrische motorzeis Fabrieksmerk: STIHL Type: FSE 52 Serie-identificatie: 4816 94 dB(A) 96 dB(A)Αρχικές οδηγίες χρήσης Τυπώθηκε σε χαρτί λευκασμένο χωρίς χλώριο. Τα τυπογραφικά μελάνια περιέχουν φυτικά έλαια, το χαρτί είναι ανακυκλώσιμο. © ANDREAS STIHL AG & Co. KG, 2019 0458-777-9921-A. VB2.E19. 0000006230_012_GR FSE 52
