BEDIENUNGSANLEITUNG FSE 52 STIHL

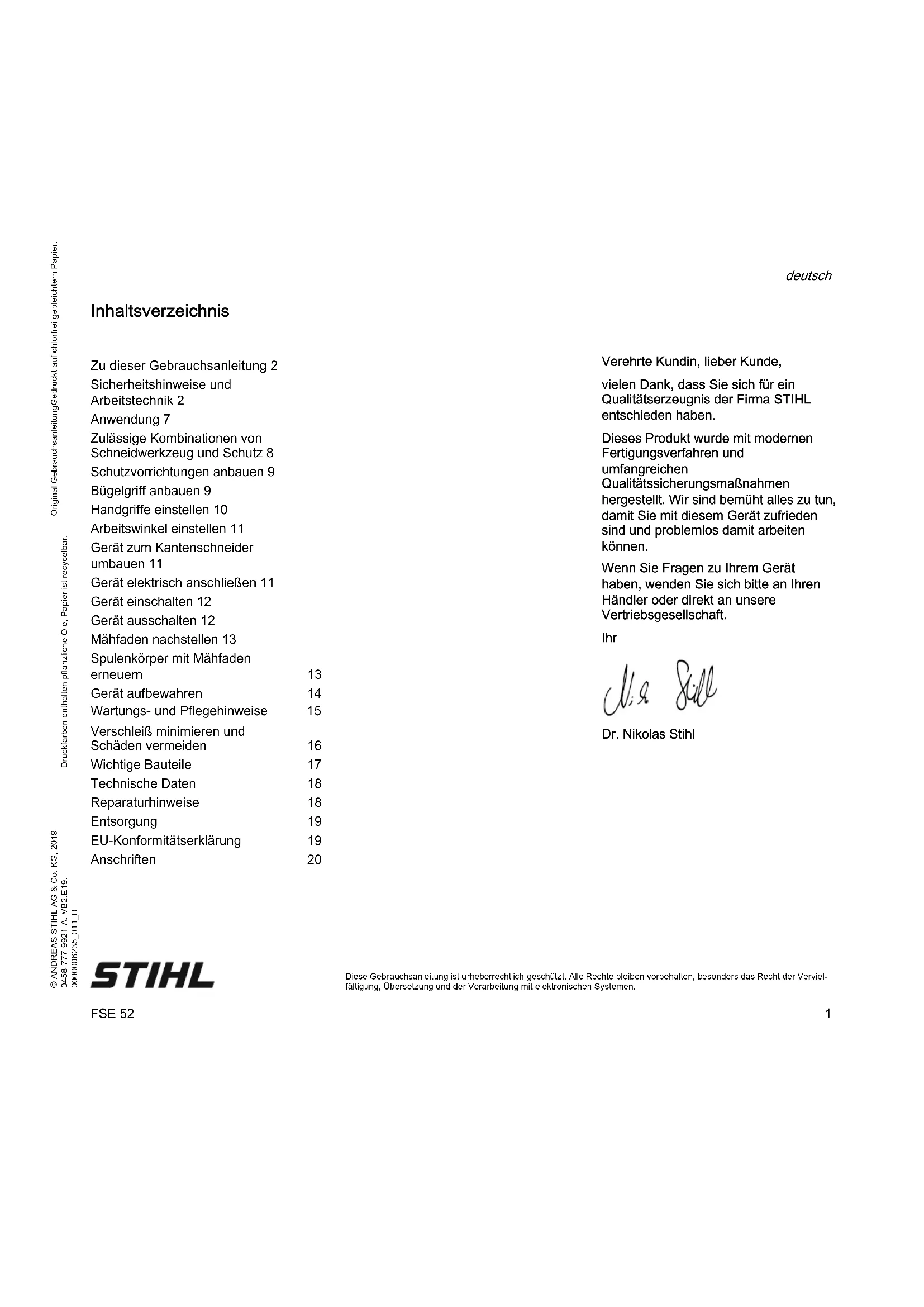

Zu dieser Gebrauchsanleitung 2

Sicherheitshinweise und

Arbeitstechnik 2

Anwendung 7

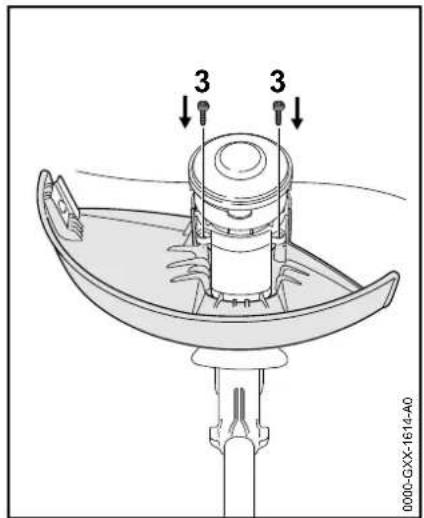

Zulässige Kombinationen von

Schneidwerkzeug und Schutz 8

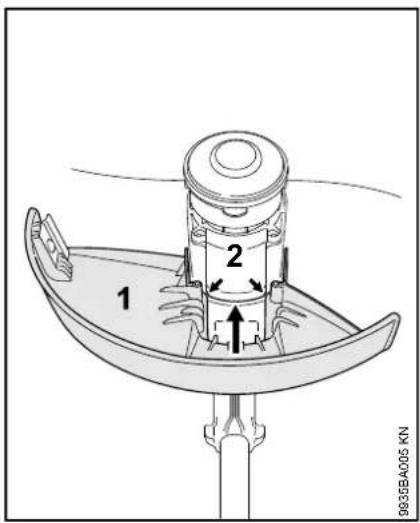

Schutzvorrichtungen anbauen 9

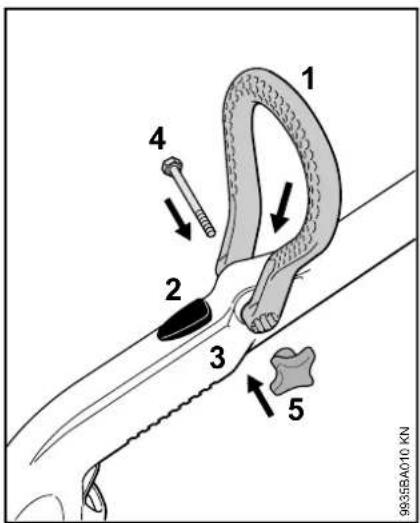

Bügelgriff anbauen 9

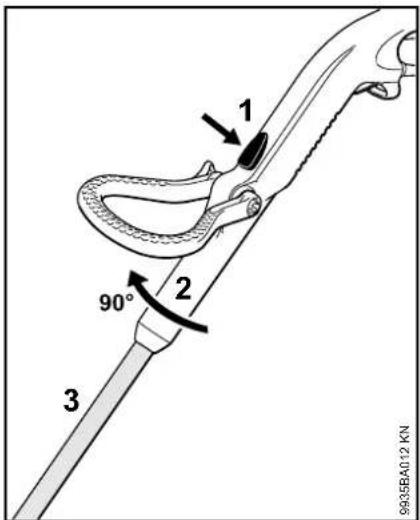

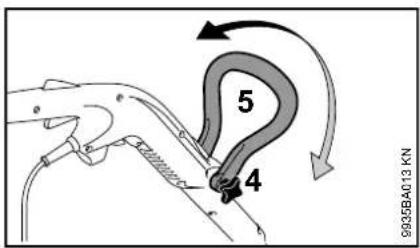

Handgriffe einstellen 10

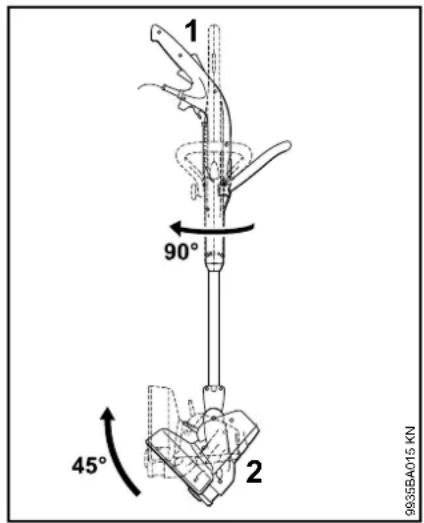

Arbeitswinkel einstellen 11

Gerät zum Kantenschneider

umbauen 11

Gerät elektrisch anschließen 11

Gerät einschalten 12

Gerät ausschalten 12

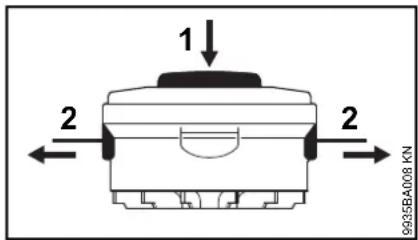

Mähfaden nachstellen 13

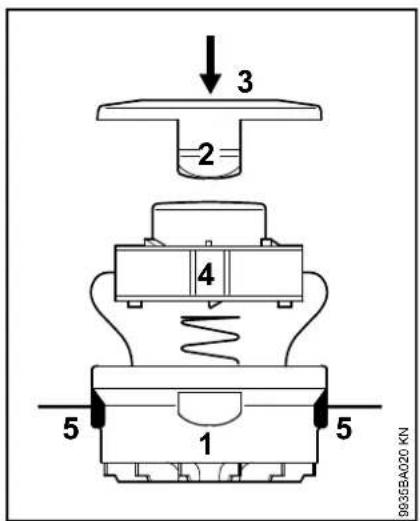

Spulenkörper mit Mähfaden

erneuern 13

Gerät aufbewahren 14

Wartungs- und Pflegehinweise 15

Verschleiß minimieren und

Schäden vermeiden 16

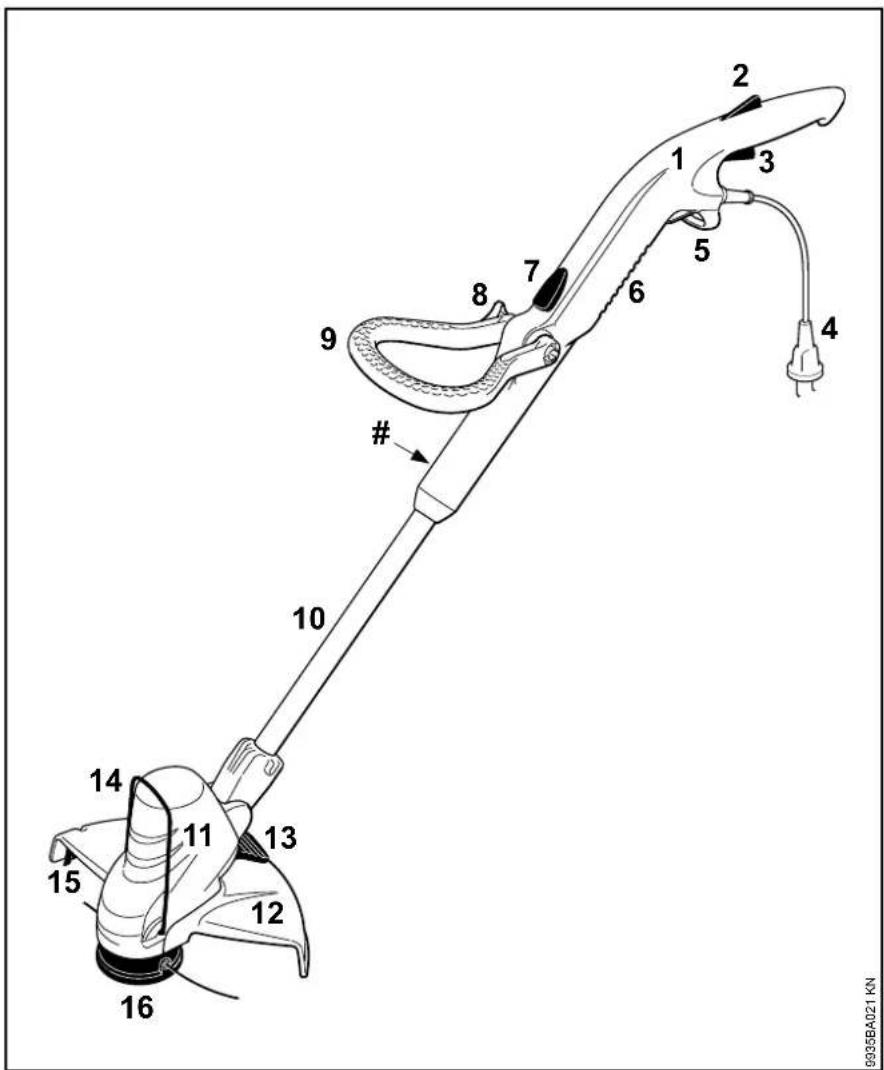

Wichtige Bauteile 17

Technische Daten 18

Reparaturhinweise 18

Entsorgung 19

EU-Konformitätserklärung 19

Anschriften 20

STIHL

FSE 52

deutsch

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen

Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Kennzeichnung von Textabschnitten

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Gerät nötig, weil mit sehr hoher Drehzahl des Schneidwerkzeugs und mit elektrischem Strom gearbeitet wird.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und anderen beachten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Gerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fernhalten.

Wird das Gerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern, Netzstecker ziehen.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Gerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – und stets die Gebrauchsanleitung mitgeben.

Personen, die aufgrund eingeschränkter physischer, sensorischer oder geistiger Fähigkeit nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.

Der Einsatz Schall emittierender Geräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Vor jedem Arbeitsbeginn Gerät auf vorschriftsmäßigen Zustand prüfen. Besonders auf Anschlussleitung, Netzstecker und Sicherheitseinrichtungen achten.

Anschlussleitung nicht zum Ziehen oder Transportieren des Gerätes verwenden.

Vor allen Arbeiten am Gerät, z. B. Reinigung, Wartung, Austausch von Teilen – Netzstecker ziehen!

Der Schutz des Gerätes kann den Benutzer nicht vor allen Gegenständen (Steine, Glas, Draht usw.) schützen, die vom Schneidwerkzeug weggeschleudert werden. Diese Gegenstände können irgendwo abprallen und dann den Benutzer treffen.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Gerät nicht mit Wasser abspritzen.

Körperliche Eignung

Wer mit dem Gerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit dem Gerät möglich ist.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Gerät gearbeitet werden.

Zubehör und Ersatzteile

Nur solche Schneidwerkzeuge oder Zubehöre anbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Werkzeuge und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Einsatzbereiche

Gerät – abhängig von den zugeordneten Schneidwerkzeugen – nur zum Mähen von Gras sowie zum Schneiden von Wildwuchs oder dergleichen verwenden.

Der Einsatz des Geräts für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Gerät führen. Keine Änderungen am Produkt vornehmen – auch dies kann zu Unfällen oder Schäden am Gerät führen.

Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung tragen – Kombianzug, kein Arbeitsmantel.

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen des Gerätes verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).

Feste Schuhe mit griffiger, rutschfester Sohle tragen.

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutzbrille achten.

Gesichtschutz tragen und auf richtigen Sitz achten. Gesichtsschutz ist kein ausreichender Augenschutz.

"Persönlichen" Schallschutz wird empfohlen – z. B. Gehörschutzkapseln.

Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z.B. Leder).

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

Gerät transportieren

Immer Gerät ausschalten und Netzstecker des Gerätes ziehen.

In Fahrzeugen: Gerät gegen Umkippen und Beschädigung sichern.

deutsch

Vor dem Arbeiten

Gerät prüfen

Gerät auf betriebssicheren Zustand überprüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

• Schalthebelsperre und Schalthebel müssen leichtgängig sein – Schalthebelsperre und Schalthebel müssen nach Loslassen in die Ausgangsposition zurückgehen
• die Kombination von Schneidwerkzeug und Schutz muss zulässig und alle Teile müssen einwandfrei montiert sein. Keine Metall-Schneidwerkzeuge – Verletzungsgefahr!
• Schneidwerkzeug auf korrekte Montage, festen Sitz und einwandfreien Zustand prüfen
• Schutzeinrichtungen (z. B. Schutz für Schneidwerkzeug) auf Beschädigungen bzw. Verschleiß prüfen. Beschädigte Teile erneuern. Gerät nicht mit beschädigtem Schutz betreiben
• Handgriffe müssen sauber und trocken, frei von Schmutz sein – wichtig zur sicheren Führung des Gerätes
• Handgriff entsprechend der Körpergröße einstellen
• Einstellmöglichkeiten der Handgriffe auf einwandfreie Funktion prüfen – siehe "Handgriffe einstellen" und "Arbeitswinkel einstellen"

Das Gerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Gerät nur dann in Betrieb nehmen, wenn alle Bauteile unbeschädigt und fest montiert sind.

Keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen.

Beim Einschalten des Geräts darf das Schneidwerkzeug keine Gegenstände und nicht den Boden berühren.

Kontakt mit dem Schneidwerkzeug ver- meiden – Verletzungsgefahr!

Das Schneidwerkzeug läuft noch kurze Zeit weiter, wenn das Gerät ausgeschaltet wird – Nachlaufeffekt!

Elektrischer Anschluss

Stromschlaggefahr vermindern:

• Spannung und Frequenz des Gerätes (siehe Typenschild) müssen mit Spannung und Frequenz des Netzes übereinstimmen
• Anschlussleitung, Netzstecker und Verlängerungsleitung auf Beschädigungen prüfen. Beschädigte Leitungen, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden

– elektrischer Anschluss nur an einer vorschriftsmäßig installierten Steckdose
- Isolierung von Anschluss- und Verlängerungsleitung, Stecker und Kupplung in einwandfreiem Zustand
- Netzstecker, Anschluss- und Verlängerungsleitung, sowie elektrische Steckverbindungen niemals mit nassen Händen anfassen
- verwendete Verlängerungsleitung den Vorschriften für den jeweiligen Anwendungsfall entsprechend
Anschluss- und Verlängerungsleitung sachgemäß verlegen:
- Mindestquerschnitte der einzelnen Leitungen beachten – siehe "Gerät elektrisch anschließen"
- Anschlussleitung so verlegen und kennzeichnen, dass sie nicht beschädigt und niemand gefährdet werden kann – Stolpergefahr!
- Die Verwendung ungeeigneter Verlängerungsleitungen kann gefährlich sein. Nur Verlängerungsleitungen verwenden, die für den Außeneinsatz zugelassen und entsprechend gekennzeichnet sind, sowie einen ausreichenden Leitungsquerschnitt haben
- Stecker und Kupplung der Verlängerungsleitung müssen spritzwassergeschützt sein und dürfen nicht im Wasser liegen
- nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen

• nicht durch Türritzen oder Fensterspalten quetschen
• bei verschlungenen Leitungen – Netzstecker ziehen und Kabel entwirren
• Berührung mit rotierendem Schneidwerkzeug unbedingt vermeiden
• Kabeltrommeln immer ganz abwickeln, um Brandgefahr durch Überhitzung zu vermeiden

Gerät halten und führen

Gerät immer mit beiden Händen an den Griffen festhalten. Immer für festen und sicheren Stand sorgen.

Rechtshänder

Linke Hand am Bügelgriff, rechte Hand am Bedienungsgriff.

Linkshänder

Rechte Hand am Bügelgriff, linke Hand am Bedienungsgriff.

Während der Arbeit

Bei Beschädigung der Anschlussleitung sofort den Netzstecker ziehen – Lebensgefahr durch Stromschlag!

Anschlussleitung nicht durch Überfahren, Quetschen, Zerren usw. beschädigen.

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen.

Netzstecker und Anschlussleitung nur mit trockenen Händen anfassen.

Gerät niemals mit Wasser abspritzen – Kurzschlussgefahr!

Nicht bei Regen und auch nicht in nasser oder sehr feuchter Umgebung mit dem Gerät arbeiten – der Antriebsmotor ist nicht wassergeschützt – Stromschlag- und Kurzschlussgefahr!

Gerät nicht im Regen stehen lassen.

Bei drohender Gefahr bzw. im Notfall sofort Gerät ausschalten – Schalthebelsperre und Schalthebel loslassen.

Das Gerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulden.

In einem weiten Umkreis um den Einsatzort kann durch weggeschleuderte Gegenstände Unfallgefahr entstehen, deshalb darf sich im Umkreis von 15 m keine weitere Person aufhalten. Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten – Gefahr der Sachbeschädigung! Auch in einem Abstand über 15 m kann eine Gefährdung nicht ausgeschlossen werden.

Gelände prüfen: Feste Gegenstände – Steine, Metallteile o. Ä. können weggeschleudert werden – auch über 15 m – Verletzungsgefahr! – und können das Schneidwerkzeug sowie Sachen (z. B. parkende Fahrzeuge, Fensterscheiben) beschädigen (Sachbeschädigung).

Niemals ohne für Gerät und Schneidwerkzeug geeigneten Schutz arbeiten – durch weggeschleuderte Gegenstände Verletzungsgefahr!

deutsch

Kein nasses Gras schneiden.

Vorsicht an Abhängen, auf unebenem Gelände etc. – Rutschgefahr!

Anschlussleitung immer hinter dem Gerät führen – nicht rückwärts gehen – Stolpergefahr!

Auf Hindernisse achten: Baumstümpfe, Wurzeln – Stolpergefahr!

Nur am Boden stehend arbeiten, niemals von instabilen Standorten, niemals von einer Leiter oder von einer Arbeitsbühne.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich, weil das Wahrnehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u.a.) eingeschränkt ist.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

In unübersichtlichem, dicht bewachsenem Gelände besonders vorsichtig arbeiten.

Schneidwerkzeug regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort überprüfen:

- Gerät ausschalten, sicher festhalten, Schneidwerkzeug zum Abbremsen auf den Boden drücken und Netzstecker ziehen

– Zustand und festen Sitz überprüfen, auf Anrisse achten

• schadhafte Schneidwerkzeuge sofort auswechseln, auch bei geringfügigen Haarrissen
• Schneidwerkzeugaufnahme regelmäßig von Gras und Gestrüpp reinigen – Verstopfungen im Bereich des Schneidwerkzeuges oder des Schutzes entfernen

Zum Auswechseln des Schneidwerkzeugs Gerät ausschalten und Netzstecker ziehen. Durch unbeabsichtigtes Anlaufen des Motors – Verletzungsgefahr!

Beschädigte oder angerissene Schneidwerkzeuge nicht weiter verwenden und nicht reparieren – etwa durch Schweißen oder Richten – Formveränderung (Unwucht).

Partikel oder Bruchstücke können sich lösen und mit hoher Geschwindigkeit Bedienungsperson oder dritte Personen treffen – schwerste Verletzungen!

Nur Schutz mit vorschriftsmäßig montiertem Messer verwenden, damit Mähfaden auf die zulässige Länge beschränkt wird.

Kontakt mit dem Messer vermeiden – Verletzungsgefahr!

Zum Nachstellen des Mähfadens von Hand unbedingt das Gerät ausschalten und den Netzstecker ziehen – Verletzungsgefahr!

Missbräuchliche Benutzung mit zu langen Mähfäden reduziert die Arbeitsdrehzahl des Motors. Das führt zur Überhitzung und zur Beschädigung des Motors.

Mähfaden nicht durch einen Metalldraht ersetzen – Verletzungsgefahr!

Falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Arbeiten". Insbesondere die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Geräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Vor dem Verlassen des Gerätes: Gerät ausschalten – Netzstecker ziehen.

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

- Schutz der Hände (warme Handschuhe)

- Pausen

Die Benutzungsdauer wird verkürzt durch:

• besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)
• niedrige Außentemperaturen
• Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)

Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparatur

Vor allen Arbeiten am Gerät immer Gerät ausschalten und Netzstecker ziehen. Durch unbeabsichtigtes Anlaufen des Motors – Verletzungsgefahr!

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Motorgerät vornehmen – die Sicherheit kann gefährdet werden – Unfallgefahr!

Anschlussleitung und Netzstecker regelmäßig auf einwandfreie Isolation und Alterung (Brüchigkeit) überprüfen.

Elektrische Bauteile wie z. B. die Anschlussleitung dürfen nur von Elektro-Fachkräften instandgesetzt bzw. erneuert werden.

Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen.

Gerät nicht mit Wasser abspritzen.

Befestigungsschrauben an Schutzvorrichtungen und Schneidwerkzeug auf Festsitz prüfen und bei Bedarf festziehen.

Kühluftschlitze bei Bedarf reinigen.

Gerät sicher in einem trockenen Raum aufbewahren.

Anwendung

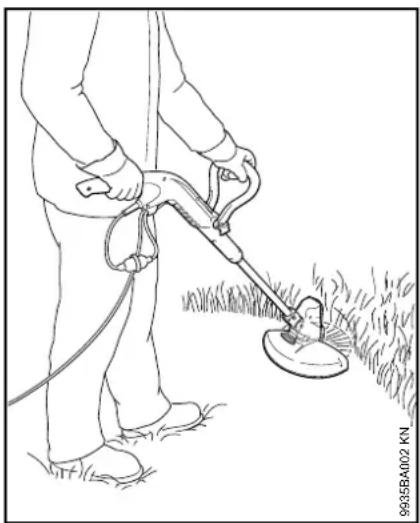

Mähen

• Gerät in beide Hände nehmen – eine Hand am Bedienungsgriff – eine Hand am Bügelgriff
  ●aufrecht stehen – Gerät entspannt halten
  ●Schneidwerkzeug darf keine Gegenstände und nicht den Boden berühren
  ●Gerät gleichmäßig hin und her bewegen
  ●der Abstand des Mähfadens von der Rasenfläche bestimmt die Schnitthöhe
• Berühren von Zäunen, Mauern, Steinen usw. vermeiden – führt zu erhöhtem Verschleiß

deutsch

Mähen unter Hindernissen

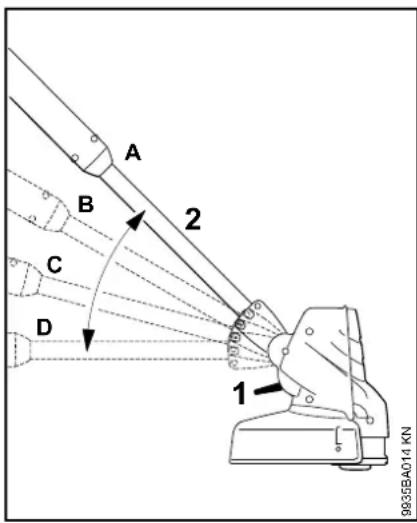

Zum bequemen Mähen unter Büschen kann der Winkel zwischen Schaft und Mähkopf verstellt werden (siehe "Arbeitswinkel einstellen").

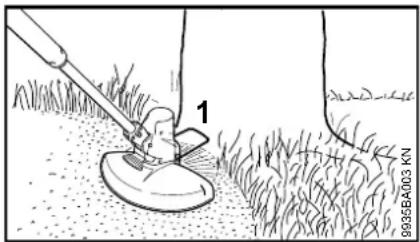

Arbeiten mit Abstandhalter

1 0925BA003 KN

●Abstandhalter (1) vollständig ausklappen

Der Abstandhalter (1)

– begrenzt den Arbeitsbereich des Mähfadens
- schützt beim Mähen vor Beschädigungen durch den rotierenden Mähfaden (z. B. Baumrinde)

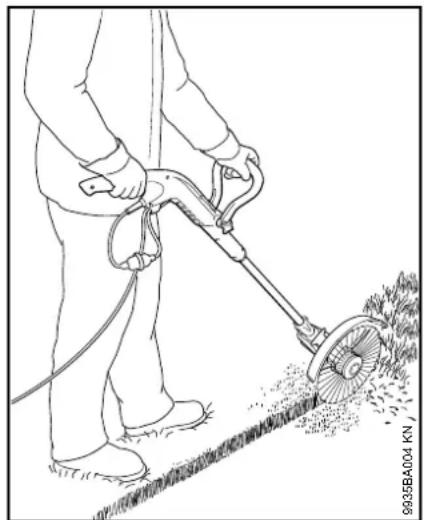

– legt beim Kantenschneiden den Abstand zum Boden fest

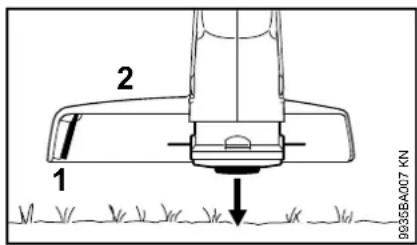

WARNING

Der Mähkopf kann nach dem Ausschalten des Geräts nachlaufen – Abstandhalter erst nach Stillstand des Mähkopfes und nicht mit dem Fuß verstellen.

Kanten schneiden

Das Gerät lässt sich mit wenigen Handgriffen zum Kantenschneider umbauen (siehe "Gerät zum Kantenschneider umbauen").

●Gerät wie abgebildet einsetzen
- Mähfaden entlang der Rasenkante führen – dabei legt der Abstandhalter den Abstand zum Boden fest

Entsorgung

Das Schnittgut nicht in den Hausmüll werfen, das Schnittgut kann kompostiert werden.

Zulässige Kombinationen von Schneidwerkzeug und Schutz

Schneidwerkzeug

Das Gerät wird mit angebautem Mähkopf AutoCut 2-2 ausgeliefert. Aus Sicherheitsgründen dürfen an das Gerät keine anderen Schneidwerkzeuge angebaut werden.

Schutz

Zum Gerät wird der passende Schutz mitgeliefert. Nur diesen Schutz anbauen – der Anbau anderer Schutze ist nicht zulässig. Weitere Hinweise – siehe "Schutzvorrichtung anbauen".

Schutzvorrichtungen anbauen

1 2 9935BA005 KN

●Schutz (1) in die Nut (Pfeile) am Motorgehäuse (2) bis zur Anlage einschieben – Bohrungen im Schutz müssen mit den Bohrungen im Motorgehäuse fluchten

3 3 0000-GXX-1614-A0

●Schrauben (3) mit Schraubendreher T20 eindrehen und festziehen
Alternativ können die Schrauben mit einem Schlitzschraubendreher eingedreht und festgezogen werden.

Bügelgriff anbauen

1 2 3 4 5 9935BA010 KN

● Bügelgriff (1) so ausrichten, dass die Poren am Bügelgriff (1) in Richtung der Entriegelung (2) zeigen

- Bügelgriff (1) auf den Bedienungsgriff (3) schieben bis dieser einrastet – dabei die Schenkel des Bügelgriffs (1) etwas auseinander drücken

●Schraube (4) durch die Bohrungen schieben

●Flügelmutter (5) aufdrehen und festziehen

deutsch

Handgriffe einstellen

Bügelgriff einstellen

5 4 9935BA013 KN

●Flügelmutter (4) lösen
●Bügelgriff (5) in Pfeilrichtung bewegen und einrasten – unterschiedliche Rastpositionen
●Flügelmutter (4) festziehen

Schaftlänge einstellen

1 2 3 9935BA009 KN

●Entriegelung (1) drücken
●Bedienungsgriff (2) in Längsrichtung zum Schaft (3) ziehen und einrasten – unterschiedliche Rastpositionen

Transportposition

Zum platzsparenden Transport des Gerätes kann der Schaft auf die kürzeste Länge eingestellt werden.

Bedienungswinkel einstellen

1 2 90° 3 9935BA012 KN

●Entriegelung (1) drücken
●Bedienungsgriff (2) um 90° zum Schaft (3) drehen und einrasten – 2 Rastpositionen: 0° und 90°

Arbeitswinkel einstellen

A B C D 1 2 9935BA014 KN

●Entriegelung (1) drücken
●Schaft (2) neigen und einrasten; 4 Rastpositionen: A, B, C und D

Gerät zum Kantenschneider umbauen

1 90° 45° 2 9935BA015 KN

●Bedienungsgriff (1) um 90° zum Schaft drehen und einrasten, siehe "Handgriffe einstellen"
●Schaft (2) um 45° neigen und einrasten, siehe "Arbeitswinkel einstellen"
●Abstandhalter ausklappen Während des Kantenschneidens nicht auf den Abstandhalter drücken.

Gerät elektrisch anschließen

Spannung und Frequenz des Gerätes (siehe Typenschild) muss mit Spannung und Frequenz des Netzanschlusses übereinstimmen.

Die Mindestabsicherung des Netzanschlusses muss entsprechend der Vorgabe in den Technischen Daten ausgeführt sein – siehe "Technische Daten".

Das Gerät muss an die Spannungsversorgung über einen Fehlerstromschutzschalter angeschlossen werden, der die Stromzufuhr unterbricht, wenn der Differenzstrom zur Erde 30 mA überschreitet.

Der Netzanschluss muss IEC 60364 sowie den länderbezogenen Vorschriften entsprechen.

Verlängerungsleitung

Die Verlängerungsleitung muss von ihrer Bauart her mindestens die gleichen Eigenschaften erfüllen wie die Anschlussleitung am Gerät. Kennzeichnung zur Bauart (Typbezeichnung) an der Anschlussleitung beachten.

Die Adern in der Leitung müssen, abhängig von Netzspannung und Leitungslänge, den aufgeführten Mindestquerschnitt haben.

Leitungslänge Mindestquerschnitt

220 V – 240 V:
bis 20 m 1,5 mm	^2
20 m bis 50 m 2,5 mm	^2

deutsch

100 V - 127 V:

bis 10 m AWG 14 / 2,0 mm ^2

10 m bis 30 m AWG 12 / 3,5 mm²

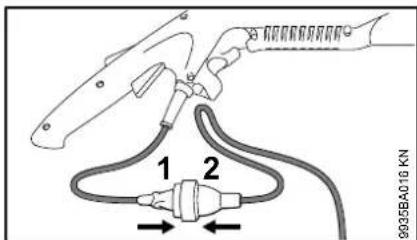

1 2 9935BA10 KN

●Netzstecker (1) in die Kupplung (2) der Verlängerungsleitung stecken

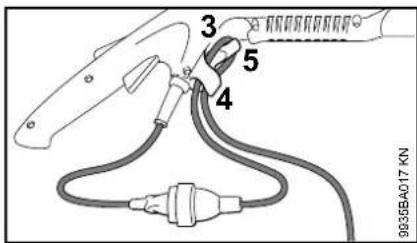

Zugentlastung

Die Zugentlastung schützt die Anschlussleitung vor Beschädigung.

3 5 4 9935BA017 KN

●mit Verlängerungsleitung eine Schlaufe bilden
●Schlaufe (3) durch die Öffnung (4) führen
●Schlaufe (3) über Haken (5) führen und festziehen
●Netzstecker der Verlängerungsleitung in vorschriftsmäßig installierte Steckdose stecken

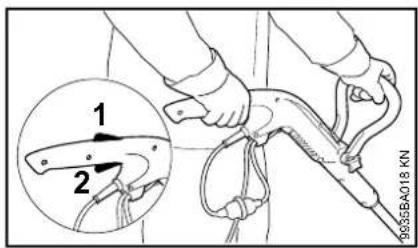

Gerät einschalten

1 2 2025BA018 KN

●sicheren und festen Stand einnehmen
●Gerät in beide Hände nehmen – eine Hand am Bedienungsgriff – andere Hand am Bügelgriff
- aufrecht stehen – Gerät entspannt halten
●Schneidwerkzeug darf keine Gegenstände und nicht den Boden berühren
●Schalthebelsperre (1) drücken und halten
●Schalthebel (2) drücken

Gerät ausschalten

●Schalthebelsperre und Schalthebel loslassen

WARNING

Das Schneidwerkzeug läuft noch kurze Zeit weiter, wenn die Schalthebelsperre und der Schalthebel losgelassen werden – Nachlaufeffekt!

Bei längeren Pausen – Netzstecker ziehen.

Wird das Motorgerät nicht mehr benutzt, ist es so aufzubewahren, dass niemand gefährdet wird.

Gerät vor unbefugtem Zugriff sichern.

Mähfaden nachstellen

2 1 9935BA007 KN

- drehenden Mähkopf parallel über die bewachsene Fläche halten – den Boden antippen – ca. 3 cm Mähfaden werden nachgestellt

Durch das Messer (1) am Schutz (2) werden überlange Mähfäden auf optimale Länge gekürzt – daher mehrmaliges Auftippen hintereinander vermeiden.

Mähfaden wird nur dann nachgestellt, wenn beide Mähfäden noch mindestens 2,5 cm lang sind.

Wenn der Mähfaden kürzer als 2,5 cm ist, den Mähfaden von Hand nachstellen, siehe "Mähfaden von Hand nachstellen".

Mähfaden von Hand nachstellen

●Gerät ausschalten
●Anschlussleitung aus der Steckdose ziehen
●Gerät umdrehen

1 2 2 99358A008 KN

●Knopf (1) an Spulenkörper bis zum Anschlag drücken
●Fadenenden (2) aus Spulenkörper ziehen

Wenn kein Faden mehr im Spulenkörper ist, "Spulenkörper mit Mähfaden" erneuern, siehe "Spulenkörper mit Mähfaden erneuern".

Spulenkörper mit Mähfaden erneuern

STIHL AutoCut 2-2

Vor dem Erneuern des "Spulenkörpers mit Mähfaden" (nachfolgend "Faden" genannt), den Mähkopf unbedingt auf Verschleiß prüfen.

WARNING

Sind starke Verschleißspuren sichtbar, muss der Mähkopf komplett ersetzt werden. Fachhändler aufsuchen.

Gerät vorbereiten

●Gerät ausschalten
●Anschlussleitung aus der Steckdose ziehen
●Gerät umdrehen

Fadenreste entfernen

Bei normalem Betrieb wird der Fadenvorrat im Mähkopf nahezu aufgebraucht.

deutsch

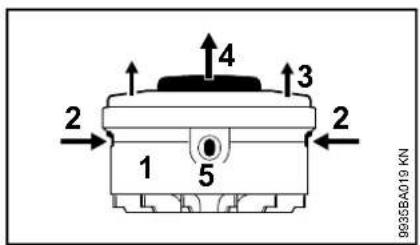

Spulenkörper ausbauen

2 1 5 4 3 2 9935BA019 KN

●Gehäuse (1) festhalten
●Laschen (2) drücken und Abdeckung (3) abnehmen
●Spulenkörper (4) aus dem Gehäuse ziehen

Neuen "Spulenkörper mit Mähfaden" einbauen

3 2 4 5 1 5 903GBA020 KN

●Faden mit 1,6 mm Durchmesser verwenden
●Fadenenden durch Öffnungen (5) im Gehäuse (1) führen

●Spulenkörper (4) in das Gehäuse einsetzen
●Abdeckung (3) eindrücken, bis beide Laschen (2) deutlich hörbar einrasten
●Spulenkörper (4) in das Gehäuse einsetzen
●Abdeckung (3) eindrücken, bis beide Laschen (2) deutlich hörbar einrasten

Gerät aufbewahren

Bei Betriebspausen ab ca. 3 Monaten:

●Gerät gründlich säubern, besonders die Kühlluftschlitze
●Spulenkörper mit Mähfaden herausnehmen, reinigen und prüfen

Die Elastizität und damit die Lebensdauer des Mähfadens lässt sich erhöhen, wenn dieser in einem Behälter mit Wasser aufbewahrt wird.

●Gerät an einem trockenen und sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	wöchentlich	monatlich	bei Störung	bei Beschädigung	bei Bedarf
Komplette Maschine	Sichtprüfung (Zustand) X
	reinigen X
Anschlussleitung	prüfen X
	ersetzen durch Fachhändler ^1)						X
Schalthebel, Schalthebelsperre	Funktionsprüfung X
	ersetzen durch Fachhändler ^1)					X	X
Kühluftschlitze reinigen X
Zugängliche Schrauben und Muttern nachziehen X
Schneidwerkzeuge (Mähkopf)	Sichtprüfung X
	ersetzen X
	Festsitz prüfen X
Sicherheitsaufkleber ersetzen X

1) STIHL empfiehlt den STIHL Fachhändler

deutsch

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
• Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel „Wartungs- und Pflegehinweise“ aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu zählen unter anderem:

• Schäden am Elektromotor infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. unzureichender Reinigung der Kühlluftführung)
• Schäden durch falschen elektrischen Anschluss (Spannung, nicht ausreichend dimensionierte Zuleitungen)
• Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
• Schäden am Gerät infolge Verwendung von qualitativ minderwertigen Ersatzteilen

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

• Schneidwerkzeug
• Schutz
• Kohlebürsten

Wichtige Bauteile

1 Bedienungsgriff
2 Schalthebelsperre
3 Schalthebel
4 Anschlussleitung
5 Zugentlastung
6 Ansaugöffnungen für Kühlluft
7 Entriegelung für Bedienungsgriff
8 Flügelmutter
9 Bügelgriff
10 Schaft
11 Motorgehäuse
12 Schutz
13 Entriegelung für Motorgehäuse
14 Abstandhalter
15 Ablängmesser
16 Mähkopf

Maschinennummer

deutsch

Technische Daten

Motor

Nennspannung: 220 - 240 V

Frequenz: 50 / 60 Hz

Nennstromstärke: 2,3 A

Leistung: 500 W

Nenndrehzahl mit

Belastung: 6000 1/min

Absicherung: min. 10 A

Schutzklasse: II, ☐

Länge

1140 mm bis 1310 mm (je nach eingestellter Schaftlänge)

Gewicht

komplett mit Schneidwerkzeug und Schutz

FSE 52 ^1) : 2

1) Ausführung mit 10 m Anschlussleitung für Großbritannien: 2,8 kg

Schall- und Vibrationswerte

Zur Ermittlung der Schall- und

Vibrationswerte wird der

Betriebszustand nominelle

Höchstdrehzahl berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration

2002/44/EG siehe www.stihl.com/vib

Schalldruckpegel L _p nach EN 50636-2-91

83 dB(A)

Schallleistungspegel L_w nach EN 50636-2-91

94 dB(A)

Vibrationswert a_hv nach EN 50636-2-91

Handgriff rechts: 4,5 m/s 2

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

Reparaturhinweise

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man kan der STIHL Ersatzteilnummer, am Schriftzug STIHL ^ und gegebenenfalls am STIHL Ersatzteilkennzeichen G_ (auf kleinen Teilen kann das Zeichen auch allein stehen).

Entsorgung

Bei der Entsorgung die

länderspezifischen

Entsorgungsvorschriften beachten.

000BA073 KN

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

Bauart: Elektro-

Motorsense

Fabrikmarke: STIHL

Typ: FSE 52

Serienidentifizierung: 4816

den einschlägigen Bestimmungen der Richtlinien 2006/42/EG, 2014/30/EU, 2000/14/EG und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN 55014-1, EN 55014-2, EN 60335-1, EN 50636-2-91, EN 61000-3-2, EN 61000-3-3

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang VI, unter Anwendung der Norm ISO 11094 verfahren.

Beteiligte benannte Stelle:

DPLF

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1 D-64823 Groß-Umstadt

Gemessener Schallleistungspegel

94 dB(A)

Garantierter Schallleistungspegel

96 dB(A)

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 01.03.2017

ANDREAS STIHL AG & Co. KG i. V.

Leiter Produktmanagement und Services

deutsch

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56,

10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TÜRKEI

SADAL TARIM MAKİNALARI DIŞ

TICARET A.Ş.

Alsancak Sokak, No:10 I-6 Özel Parsel

34956 Tuzla, İstanbul

Telefon: [phone]

Fax: [phone]

Contents

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germany

Deutsche Prüf- und Zertifizierungsstelle

für Land- und Forsttechnik (NB 0363)

Spremberger Straße 1

D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG

Produktzulassung (Product Licensing)

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Allemagne

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1

D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1

D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

Atentamente

Höger handtag: 4,5 m/s ^2

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Tyskland

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1 D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

enligt fullmakt

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Saksa

vakuuttaa, että

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1 D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 1.3.2017

ANDREAS STIHL AG & Co. KG

puolesta

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1 D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 01.03.2017

ANDREAS STIHL AG & Co. KG

Per incarico

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1

D-64823 Groß-Umstadt

Målt lydeffektniveau

94 dB(A)

Garanteret lydeffektniveau

96 dB(A)

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 01.03.2017

ANDREAS STIHL AG & Co. KG p.p.

Avfallshändtering 174

EU-samsvarserklæring 174

STIHL

FSE 52

Kjære kunde!

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Tyskland

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1 D-64823 Groß-Umstadt

Målt lydeffektnivå

94 dB(A)

Garantert lydeffektnivå

96 dB(A)

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 01.03.2017

ANDREAS STIHL AG & Co. KG i. V.

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Németország

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1

D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

nevében

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Alemanha

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1 D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 01.03.2017

ANDREAS STIHL AG & Co. KG

em exercício

Beschermkappen monteren 223

Beugelhandgreep monteren 223

Handgrepen instellen 224

Werkhoek instellen 225

Apparaat ombouwen tot

kantensnijder 225

Technische gegevens 232

Koelluchtsleuven indien nodig reinigen.

Beschermkappen monteren

1 2 9935BA005 KN

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Duitsland

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1

D-64823 Groß-Umstadt

Gemeten geluidvermogensniveau

94 dB(A)

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

Bij volmacht

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Γερμανία

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1

D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 01.03.2017

ANDREAS STIHL AG & Co. KG

K. .

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Niemcy

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363)

Spremberger Straße 1

D-64823 Groß-Umstadt

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 01.03.2017

ANDREAS STIHL AG & Co. KG

z up.
