BRUKSANVISNING FSE 52 STIHL

El-anslutning av maskinen 91

Justering av skärtråden 92

Transport av maskinen

El-anslutning av maskinen

Henvisninger til vedligeholdelse og pasning 152

EU-overensstemmelseserklæring 156

Kære kunde

Tilbehør og reservedele

Vedligeholdelse og reparation

Opbevar maskinen sikkert i et tørt rum.

Anvendelse

Slåning/rydning

Slåning/rydning under hindringer

Henvisninger til vedligeholdelse og pasning

EU- overensstemmelseserklæring

ANDREAS STIHL AG & Co. KG Badstr. 115

D-71336 Waiblingen

Tyskland

erklærer som eneste ansvarlige, at

Konstruktionstype: Elektrisk trimmer

Fabriksmærke: STIHL

Type: FSE 52

Serienummer: 4816

Leder af produktmanagement og services

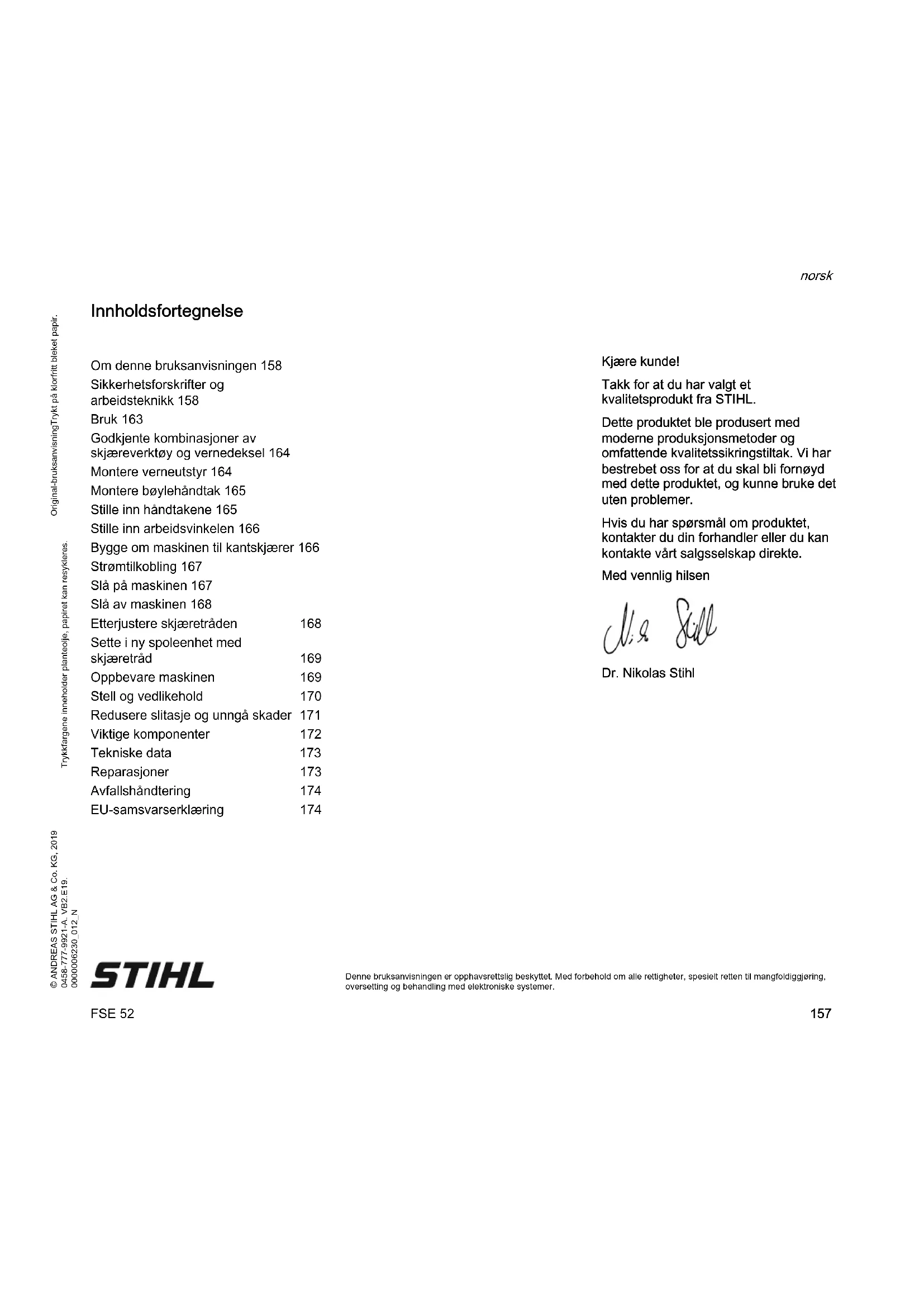

Innholdsfortegnelse

Om denne bruksanvisningen 158

Sikkerhetsforskrifter og arbeidsteknikk 158

Bruk 163

Godkjente kombinasjoner av skjæreverktøy og vernedeksel 164

Montere verneutstyr 164

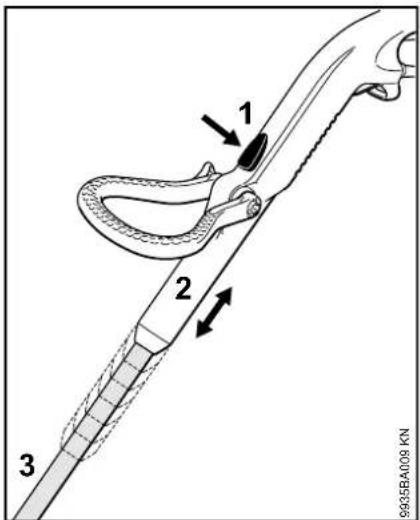

Stille inn håndtakene 165

Stille inn arbeidsvinkelen 166

Bygge om maskinen til kantskjærer 166

Strømtilkobling 167

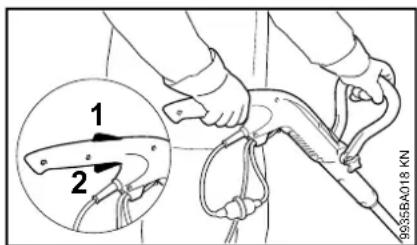

Slå på maskinen 167

Slå av maskinen 168

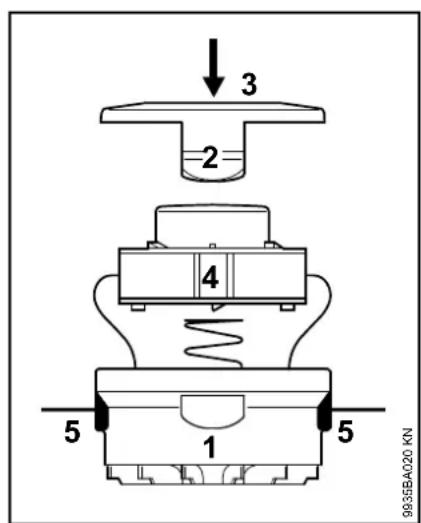

Sette i ny spoleenhet med skjæretråd 169

Oppbevare maskinen 169

Stell og vedlikehold 170

Redusere slitasje og unngå skader 171

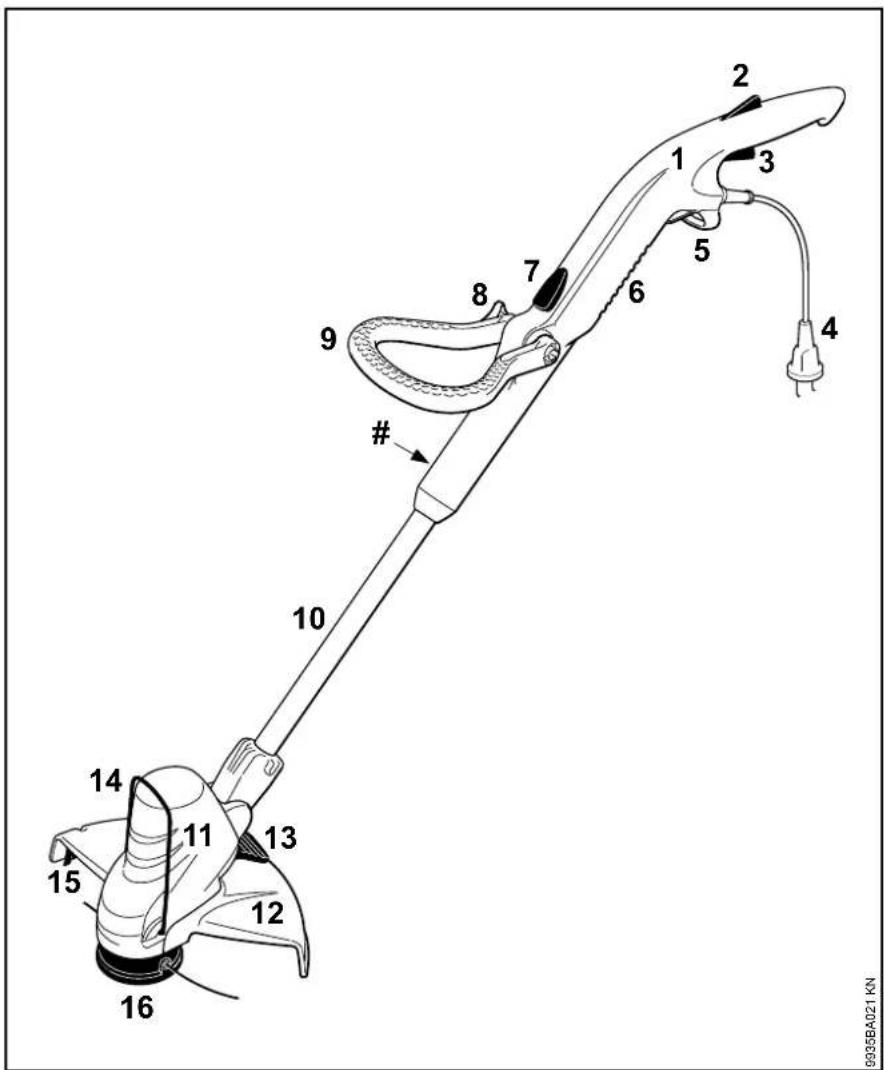

Viktige komponenter 172

Tekniske data 173

Reparasjoner 173

Dette produktet ble produsert med moderne produksjonsmetoder og omfattende kvalitetssikringstiltak. Vi har bestrebet oss for at du skal bli fornøyd med dette produktet, og kunne bruke det uten problemer.

Denne bruksanvisningen er opphavsrettslig beskytleL. Med forbehold om alle rettigheter, spesielt retten til mangfoldiggjøring, oversetting og behandling med elektroniske systemer.

norsk

Om denne bruksanvisningen Sikkerhetsforskrifter og arbeidsteknikk

Ikoner

Samtlige ikoner som befinner seg på apparatet er forklart i denne bruksanvisningen.

Merking av tekstavsnitt

ADVARSEL

Advarsel om fare for skade eller ulykker på personer samt om alvorlige skader på gjenstander.

LES DETTE

Advarsel om skade på maskinen eller de enkelte delene.

Teknisk videreutvikling

STIHL arbeider kontinuerlig med å videreutvikle samtlige maskiner og apparater. Vi forbolder oss derfor retten til å endre leveranseomfanget med hensyn til form, teknikk og utrustning.

Ingen krav kan gjøres gjeldende på grunnlag av angivelser og bilder i denne bruksanvisningen.

Det kreves spesielle sikkerhetstiltak under arbeid med denne maskinen, ettersom den går på strøm og skjæreverktøyet har høyt turtall.

Les hele bruksanvisningen nøye før apparatet tas i bruk for første gang, og ta godt vare på den for senere bruk. Det kan være livsfarlig å ignorere bruksanvisningen.

Følg de nasjonale bestemmelsene i arbeidsmiljøloven og andre lokale sikkerhetsforskrifter.

Mindreårige må ikke arbeide med maskinen, unntatt ungdommer over 16 år som får opplæring under tilsyn.

Barn, dyr og tilskuere må holdes unna.

Hvis apparatet ikke brukes, må det settes slik at ingen kommer i fare. Sikre apparatet så det ikke kan slås på av uvedkommende, dra ut nettpluggen.

Brukeren er ansvarlig for ulykker eller farer som andre personer eller deres eiendom utsettes for.

Maskinen skal bare gis videre eller lånes ut til personer som er kjent med denne modellen og hvordan den skal håndteres. Bruksanvisningen skal alltid følge med.

Personer som på grunn av begrensede fysiske, sensoriske eller mentale evner ikke er i stand til å betjene maskinen, skal kun bruke den under oppsyn eller etter instruks fra en ansvarlig person.

Nasjonale og regionale/lokale forskrifter kan evt. begrense bruk av maskiner som forårsaker støy til visse tidspunkter.

Kontroller om apparatet er i forskriftsmessig stand før hver gang du skal bruke det. Vær spesielt oppmerksom på tilkoblingsledning, nettplugg og sikkerhetsinnretninger.

Ikke bruk strømledningen til å trekke eller transportere maskinen.

Før alt arbeid på apparatet, som f.eks. rengjøring, vedlikehold og bytte av deler - trekk ut kontakten!

Maskinens vernedeksel kan ikke beskytte brukeren mot alle gjenstander (steiner, glass, vaier osv.) som slynges ut av skjæreverktøyet. Disse gjenstandene kan treffe andre gjenstander og slynges tilbake mot brukeren.

Maskinen skal ikke rengjøres med høytrykksspyler. Den harde vannstrålen kan skade maskindelene.

Den som arbeider med apparatet, må være uthvilt, frisk og i god form.

Personer som av helsemessige grunner ikke skal anstrenge seg, bør spørre legen om det er tilrådelig å arbeide med maskinen.

Det er ikke tillatt å arbeide med apparatet etter inntak av alkohol, narkotika eller medikamenter som nedsetter reaksjonsevnen.

Tilbehør og reservedeler

Det skal bare monteres skjæreverktøy eller tilbehør som STIHL har godkjent for denne maskinen, eller teknisk likeverdige deler. Har du spørsmål om dette, kan du ta kontakt med en forhandler. Bruk bare verktøy og tilbehør av høy kvalitet, ellers kan det være fare for ulykker eller skader på maskinen.

STIHL anbefaler bruk av originalt verktøy og tilbehør fra STIHL. Disse har egenskaper som er optimalt tilpasset maskinen og brukerens behov.

Det må ikke foretas endringer på apparatet, da dette kan sette sikkerheten i fare. STIHL fraskriver seg ethvert ansvar for personskader eller materielle skader som skyldes bruk av ikke godkjent påmontert utstyr.

Bruksområder

Maskinen skal, avhengig av tilhørende skjæreverktøy, bare brukes til klipping av gress samt skjæring av villskudd og liknende.

Bruk forskriftsmessig bekledning og utstyr.

Klærne skal være praktiske og ikke til hinder. Bruk tettsittende tøy - kjeledress, ikke arbeidsfrakk.

Ikke bruk klær som kan sette seg fast i trær, busker eller maskinens bevegelige deler. Bruk heller ikke skjerf, slips eller smykker. Sett opp og sikre langt hår (skaut, lue, hjelm osv.).

For å redusere faren for øyeskader skal det brukes tettsittende vernebriller iht. standard NS-EN 166. Påse at vernebrillen sitter korrekt.

Bruk visir og påse at det sitter riktig. Visiret er ikke tilstrekkelig beskyttelse for øynene.

Bruk solide arbeidshansker i motstandsdyktig materiale (f.eks. skinn).

STIHL har et omfattende utvalg av personlig verneutstyr.

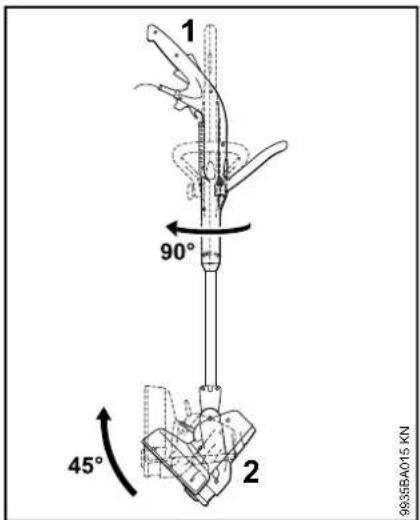

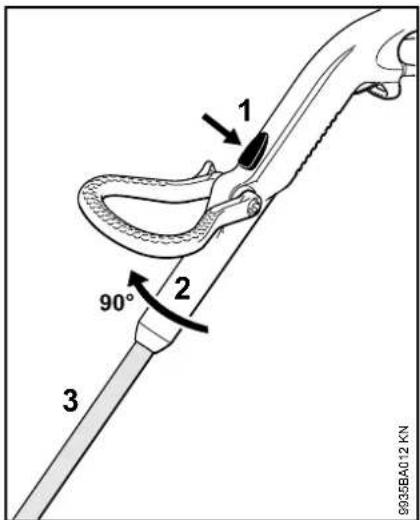

Transportere apparatet

I kjøretøy: Sikre maskinen mot velt og skader.

Før arbeidet

Teste maskinen

Kontroller at maskinen er i driftssikker stand. Følg de respektive kapitlene i bruksanvisningen:

• Gassknappsperren og gassknappen må gå lett, og begge må gå tilbake i utgangsposisjon när de slippes
• Kombinasjonen av skjæreverktøy og beskyttelse må være godkjent, og alle delene skal være feilfritt montert. Ikke bruk metallskjæreverktøy – fare for personskader!
• Kontroller at skjæreverktøyet er korrekt montert, sitter godt fast og er i feilfri stand
• Beskyttelsesinnretninger (f.eks. beskyttelse for skjæreverktøy) må kontrolleres med tanke på skader og slitasje. Skadde deler må skiftes. Ikke bruk apparatet hvis beskyttelsen er skadet
• Håndtakene må være rene, tørre og frie for smuss, slik at maskinen kan føres sikkert

norsk

• Still inn håndtaket slik at det passer til kroppsstørrelsen
• Kontroller at håndtaket kan stilles inn uten problemer – se „Innstille håndtak“ og „Innstille arbeidsvinkel“

Apparatet må bare brukes når det er i driftssikker stand – fare for ulykker!

Ikke foreta endringer på betjenings- og sikkerhetsinnretninger.

Skjæreverktøyet må ikke berøre verken bakken eller andre gjenstander när maskinen startes.

Unngå kontakt med skjæ-reverktøyet - fare for personskader!

Skjæreverktøyet fortsetter å rotere en kort stund etter at maskinen er slått av – treghetseffekt!

Elektrisk tilkobling

Reduser faren for elektrisk støt:

• Apparatets spenning og frekvens (se typeskilt) må stemme overens med strømnettets spenning og frekvens

• Kontroller strømledningen, pluggen og skjøteledninger for skader. Ikke bruk apparatet hvis ledninger, koblinger eller kontakter er skadet eller dersom strømledningen ikke er i henhold til forskriftene

• Strømtilkobling kun via en forskriftsmessig installert stikkontakt

• Isoleringer på strøm- og skjøteledning, støpsel og kobling i feilfri stand
• Ikke ta på plugger, strøm- og skjøteledninger samt elektriske pluggforbindelser med våte hender
• Skjøteledninger som brukes må være i henhold til forskriftene for de enkelte brukstilfeller

Legg strøm- og skjøteledningen riktig:

• Vær oppmerksom på minimumstverrsnittet for de enkelte ledningene, se „Tilkobling til strømforsyningen“
• Legg og merk ledningen slik at den ikke blir skadet eller kan sette andre i fare - snublefare!
• Bruk av uegnede skjøteledninger kan være farlig. Bruk kun skjøteledninger som er godkjent for bruk utendørs og som er riktig merket og har tilstrekkelig ledningstverrsnitt
• Plugg og kontakt på skjøteledningen må være beskyttet mot vannsprut og må ikke ligge i vann
• Ikke la ledningene skure over kanter eller spisse eller skarpe gjenstander
• Ledningene må ikke komme i klemme i dør- og vindusåpninger

• Ved floke på ledningene må du trekke ut støpselet og få orden på ledningene

• Sørg for at det roterende skjæreverktøyet aldri kommer borti ledningen

• Ta alltid hele ledningen av kabeltrommelen for å unngå at overoppheting fører til brannfare

Holde og føre apparatet

Hold alltid maskinen med begge hender på håndtakene hold fast. Sørg alltid for at den står støtt og sikkert.

Høyrehendte

Venstre hånd på bøylehåndtaket, og høyre hånd på betjeningshåndtaket.

Venstrehendte

Høyre hånd på bøylehåndtaket, og venstre hånd på betjeningshåndtaket.

Under arbeidet

Trekk ut pluggen omgående dersom strømledningen er ska- det – livsfare på grunn av elektrisk støt!

Den elektriske ledningen må ikke skades ved at den overkjøres, klemmes, rives osv.

Ikke dra i ledningen for å trekke støpselet ut av stikkontakten, ta tak i selve støpselet.

Ikke ta på støpsel og strømledninger med våte hender.

Ikke spyl maskinen med vann - fare for kortslutning!

Ikke bruk maskinen i regnvær eller i våte og svært fuktige omgivelser. Drivmotoren er ikke beskyttet mot vann – fare for elektrisk støt og kortslutning!

Ikke la maskinen stå ute i regnet.

Når farlige situasjoner kan oppstå eller i nødstilfeller må du slå av maskinen umiddelbart, slipp gassknappsperren og gassknappen.

Maskinen skal bare betjenes av én person. Ingen andre personer må oppholde seg innenfor arbeidsområdet, heller ikke ved oppstart.

I stor omkrets rundt bruksstedet kan det være fare for ulykker på grunn av gjenstander som slynges vekk, derfor må de ikke oppholde seg personer i en omkrets på 15 m rundt maskinen. Denne avstanden skal også overholdes til ting (biler, vinduer) – fare for materielle skader! Selv utenfor 15 m-avstanden kan en viss fare ikke utelukkes.

Kontroller maskinen: harde gjenstander, f.eks. steiner og metallbiter o.l. kan slynges bort, selv mer enn 15 m - fare for personskader! – og kan skade både skjæreverktøy og andre gjenstander (f.eks. parkerte biler, vindusruter, dvs. materielle skader).

Arbeid aldri uten det verneutstyret som hører til arbeidsverktøyet. Gjenstander som slynges bort medfører fare for personskader!

Ikke skjær vått gress.

Vær forsiktig i skråninger, i ujevnt terreng etc. – sklifare!

Vær oppmerksom på hindringer som stubber og røtter - snublefare!

Stå alltid på bakken när du arbeider, ikke på ustabile underlag, aldri på stiger eller på arbeidsplattformer.

Bruk av hørselsvern krever større aktsomhet og årvåkenhet, da det er begrenset hva man hører av lyder som varsler om fare (skrik, lydsignaler o.l.).

Ta pauser tidsnok i arbeidet, slik at du ikke blir trøtt og sliten - fare for ulykker!

Arbeid rolig og kontrollert, og kun ved gode lys- og siktforhold. Vis hensyn i arbeidet, ikke utsett andre for fare.

Arbeid spesielt forsiktig i uoversiktlig, gjengrodd terreng.

Kontroller skjæreverktøyet regelmessig, med korte mellomrom, og umiddelbart ved merkbare forandringer:

• Slå av maskinen, hold den godt fast, stopp skjæreverktøyet ved å trykke det ned mot bakken og trekk ut pluggen
• Kontroller skjæreverktøyets tilstand, undersøk om det finnes sprekker
• Skadet eller sløvt skjæreverktøy må straks skiftes ut, selv ved kun härfine sprekker
• Rengjør skjæreverktøysfestet regelmessig for gress og kvister. Fjern ting som har samlet seg, og som tetter igjen området ved arbeidsverktøyet eller vernedekslet

For å skifte skjæreverktøyet må du slå av apparatet og ta ut nettpluggen. Hvis motoren startes i vanvare – fare for personskader!

norsk

Skadet eller sprukket skjæreverktøy skal ikke brukes videre, og ikke repareres, for eksempel ved sveising eller oppretting, da dette forandrer formen (ubalanse).

Partikler eller bruddstykker kan løsne og med stor hastighet treffe brukeren eller andre personer – fare for alvorlige skader!

Bruk alltid vernedeksel med forskriftsmessig montert kniv, slik at klippetråden begrenses til tillatt lengde.

Unngå å berøre kniven - fare for personskader!

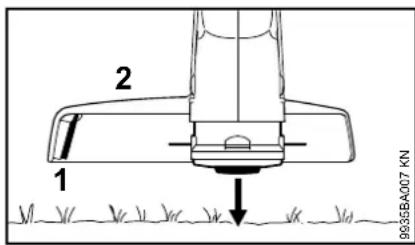

Når klippetråden skal etterstilles for hånd, må du slå av maskinen og trekke ut støpselet – fare for personskader!

Bruk med for lange tråder reduserer motorens arbeidsturtall. Dette fører til overoppheting og vil skade motoren.

Ikke erstatt klippetråden med metalltråd - fare for personskader!

Dersom apparatet har vært utsatt for større påkjenninger enn det er konstruert for (f.eks. kraftig slag eller fall), må det alltid kontrolleres om det er i driftssikker stand før videre bruk, se også „Før start“. Det er spesielt viktig å kontrollere at sikkerhetsinnretningene fungerer. Maskiner som ikke lenger er driftssikre, skal ikke brukes. I tvilstilfeller må du kontakte forhandleren.

Før du går fra apparatet: slå av apparatet og trekk ut støpselet.

Vibrasjoner

Langvarig bruk av maskinen medfører vibrasjonsrelaterte forstyrrelser av blodsirkulasjonen i hendene (vasospastisk syndrom, også kalt „hvite fingre“).

Det er vanskelig å angi en generell brukstid for maskinen, da denne påvirkes av mange faktorer.

Brukstiden forlenges gjennom:

• beskyttelse av hendene (varme hansker)
• beskyttelse av hendene (varme hansker)
• pauser
  Brukstiden forkortes gjennom:
• dårlig blodsirkulasjon (kjennetegn: ofte kalde fingre, kribling)
• lave utetemperaturer
  – stor gripekraft (et fast grep hindrer blodsirkulasjonen)

Ved regelmessig, langvarig bruk av maskinen og gjentatte tegn på dårlig blodsirkulasjon (f.eks. kribling i fingrene) anbefales en medisinsk undersøkelse.

Vedlikehold og reparasjon

Før alt arbeid på maskinen må maskinen alltid slås av og strømstøpselet trekkes ut. Ved utilsiktet start av motoren – fare for skader!

Maskinen skal vedlikeholdes regelmessig. Utfør bare vedlikeholds- og reparasjonsarbeid som er beskrevet i bruksanvisningen. Alt annet arbeid skal utføres av autorisert forhandler.

STIHL anbefaler at vedlikeholdsarbeid og reparasjoner bare utføres hos STIHL-forhandlere. STIHL-forhandlere får regelmessig tilbud om kurs, og har tilgang til teknisk dokumentasjon.

Bruk alltid reservedeler av høy kvalitet. I motsatt fall kan det oppstå fare for ulykker eller skader på maskinen. Har du spørsmål om dette, kan du ta kontakt med en forhandler.

STIHL anbefaler bruk av originale STIHL-reservedeler. Disse har egenskaper som er optimalt tilpasset maskinen og brukerens behov.

Det må ikke foretas endringer på maskinen – dette kan sette sikkerheten i fare – Fare for skader!

Kontroller regelmessig at isolasjonen på strømledningen og strømstøpselet er i feilfri stand og ikke er sprø på grunn av elde.

Elektriske komponenter, som f.eks. tilkoblingsledningen, skal alltid repareres eller skiftes ut av elektriker.

Rengjør plastdeler med en klut. Skurende rengjøringsmidler kan skade plasten.

Kontroller at festeskruene på verneutstyr og skjæreverktøy sitter godt fast, etterskru ved behov.

Rengjør kjøleluftslissene ved behov.

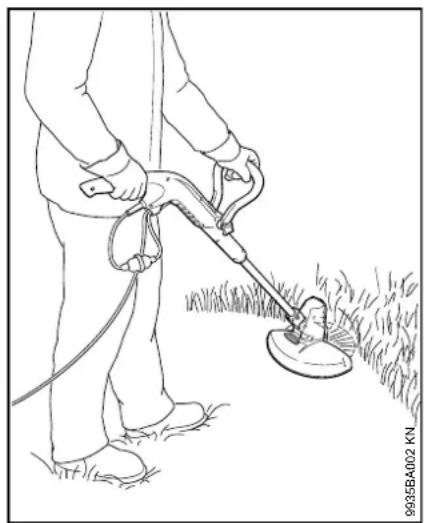

• Hold maskinen med begge hender – én hånd på betjeningshåndtaket, den andre på bøylehåndtaket.
• Stå rett og hold maskinen på en avslappet måte
  ●Skjæreverktøyet skal ikke berøre gjenstander eller bakken
• Beveg maskinen jevnt frem og tilbake.
• Avstanden mellom skjæretråden og plenen avgjør snitthøyden.
  ●Unngå å berøre gjerder, murer, steiner osv., det fører til økt slitasje.

Klippe under hindringer

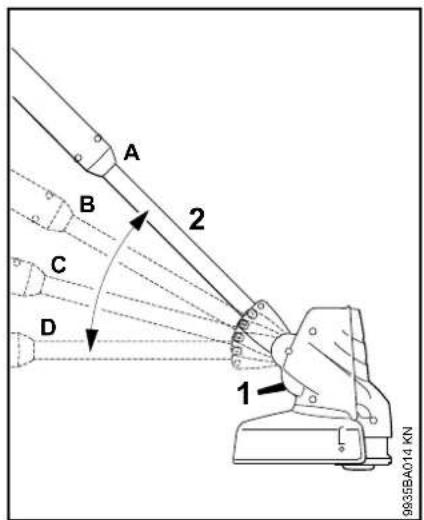

For enklere å klippe under busker kan man stille inn vinkelen mellom skaftet og trådhodet (se „Stille inn arbeidsvinkelen“).

• begrenser skjæretrådens arbeidsområde.
• beskytter mot skader som kan forårsakes av den roterende skjæretråden (f.eks. bark)
• fastsetter avstanden til bakken ved kantskjæring

ADVARSEL

Trådhodet kan fortsette å rotere etter at maskinen er slått av – avstandsholderen skal først justeres när trådhodet står stille, og aldri med foten.

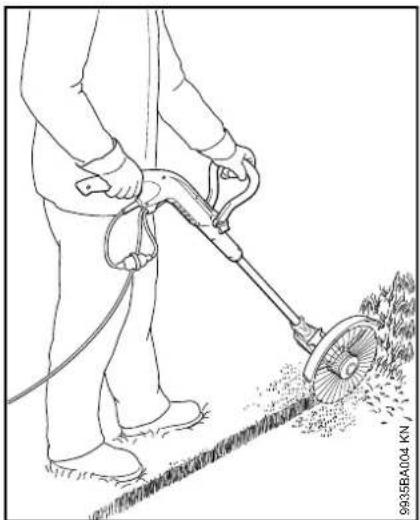

Kantskjæring

Ikke kast hageavfall i husholdningssøppelet, det kan komposteres.

norsk

Godkjente kombinasjoner av skjæreverktøy og vernedeksel

Skjæreverktøy

Maskinen leveres med montert trådhode AutoCut 2-2. Av sikkerhetsgrunner er det ikke tillatt å montere annet skjæreverktøy på maskinen.

Vernedeksel

Et egnet vernedeksel leveres sammen med maskinen. Kun dette vernedekslet skal monteres – det er ikke tillatt å montere andre vernedeksler. Du kan lese mer om dette under „Montere beskyttelsesanordninger“.

Montere verneutstyr

1 2 9035BA005 KN

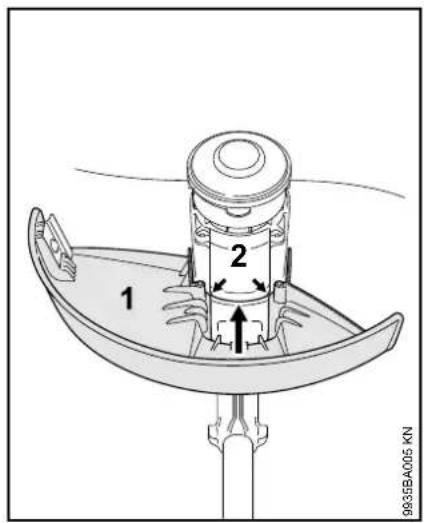

• Skyv vernet (1) inn i sporene (piler) på motorhuset (2) frem til anlegget – borehullene i vernet må flukte med borehullene i motorhuset

3 3 0000-GXX-1614-A0

●Skru inn og trekk til skruene (3) med skrutrekkeren T20
Alternativt kan skruene skrus inn med en flat skrutrekker og trekkes til.

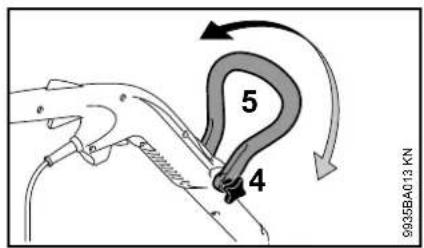

●Plasser bøylehåndtaket (1) slik at porene på håndtaket (1) peker mot utløseren (2)
●Trykk sidedelene på bøylehåndtaket (1) litt fra hverandre og skyv bøylehåndtaket på betjeningshåndtaket (3) til det smetter i.
●Stikk skruen (4) inn i hullet
●Skru på vingemutteren (5) og trekk til

Stille inn håndtakene

Stille inn bøyylehåndtaket

9935BA013 KN

●Løsne vingemutteren (4)
- Beveg bøylehåndtaket (5) i pilens retning og la det smette på plass i ønsket posisjon
●Trekk til vingemutteren (4)

Innstille skaftlengden

1 2 3 9935RA009 KN

●Trykk på utløseren (1).
- Beveg betjeningshåndtaket (2) på langs mot skaftet (3) og la det smette på plass i ønsket posisjon

Transportstilling

For plassparende transport kan skaftet innstilles på korteste lengde.

norsk

Innstille betjeningsvinkelen

1 2 90° 3 9935BA012 KN

●Trykk på utløseren (1).
- Beveg betjeningshåndtaket (2) 90° mot skaftet (3) og la det smette på plass i en av de to posisjonene: 0° og 90°

Stille inn arbeidsvinkelen

A B C D 1 2 9935BA014 KN

●Trykk på utløseren (1).
- Skrå skaftet (2) og la det smette på plass i den av de 4 posisjonene: A, B, C og D

Bygge om maskinen til kantskjærer

1 90° 45° 2 9835BA015 KN

●Vri betjeningshåndtaket (1) 90° mot skaftet og la det smette på plass, se „Stille inn håndtak“
- Sett betjeningshåndtaket (2) 45° på skrå og la det smette på plass, se „Stille inn arbeidsvinkel“
- Slå ut avstandsholderen

Ikke trykk på avstandsholderen så lenge du klipper langs kanter.

Strømtilkobling

Maskinens spenning og frekvens (se typeskilt) skal stemme overens med strømnettets spenning og frekvens.

Strømnettets minstesikring skal samsvare med spesifikasjonene i tekniske data – se „Tekniske data“.

Maskinen skal kobles til strømforsyningen via en jordfeilbryter som bryter strømtilførselen när reststrømmen til jord overskrider 30 mA.

Strømtilkoblingen skal samsvare med IEC 60364 samt lokale forskrifter.

Skjøteledning

Skjøteledningen være av samme type og ha samme egenskaper som tilkoblingsledningen på apparatet. Se merkingen for konstruksjon (typebetegnelse) på tilkoblingsledningen.

Lederne i ledningen må ha oppført minstediameter avhengig av nettspenningen og ledningens lengde.

Ledningslengde Minstediameter

220 V – 240 V:
inntil 20 m 1,5 mm	^2
20 m til 50 m 2,5 mm	^2
100 V – 127 V:
inntil 10 m AWG 14 / 2,0 mm	^2
10 m til 30 m	AWG 12 / 3,5 mm ^2

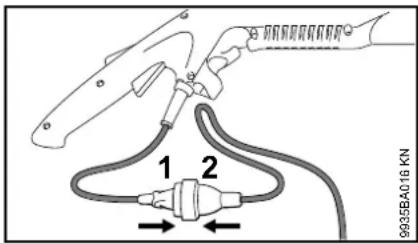

9935BA016 KN 1 2

• Sett støpselet (1) i kontakten (2) på skjøteledningen

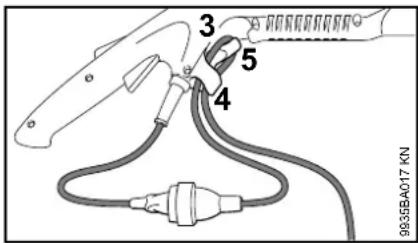

Strekkavlastning

Strekkavlastingen beskytter strømledningen mot skader.

3 5 4 9935BA017 KN

●Lag en løkke med skjøteledningen.
●Før løkken (3) gjennom åpningen (4)
●Legg løkken (3) over kroken (5) og trekk til
- Sett strømstøpselet på skjøteledningen inn i en forskriftsmessig installert stikkontakt

Slå på maskinen

1 2 965BA018 KN

●Innta en fast og stødig stilling
- Hold maskinen med begge hender – én hånd på betjeningshåndtaket, den andre på bøylehåndtaket
- Stå rett og hold maskinen på en avslappet måte
- Skjæreverktøyet skal ikke berøre gjenstander eller bakken
●Trykk og hold håndtakslåsen (1)
●Trykk på bryterhåndtaket (2)

norsk

Slå av maskinen Etterjustere skjæretråden

●Slipp håndtakslåsen og bryterhåndtaket

Skjæreverktøyet fortsetter å rotere en kort stund etter at håndtakslåsen og bryterhåndtaket er sluppet – retardasjonseffekt!

Ved lengre pauser – trekk ut strømstøpselet.

Når maskinen ikke er i bruk, skal den settes bort slik at ingen kan utsettes for fare.

Maskinen skal sikres mot bruk av uvedkommende.

2 1 9935BA007 KN

- Hold det roterende trådhodet parallelt over gressplenen. Berør bakken lett – ca. 3 cm tråd etterjusteres.

Kniven (1) på vernedekslet (2) kapper for lange klippetråder så de får riktig lengde. Unngå derfor å berøre bakken flere ganger etter hverandre.

Skjæretråden etterstilles bare när begge trådene fortsatt er minst 2,5 cm lange.

Når träden er kortere enn 2,5 cm, må den innstilles for hånd, se „Etterjustere skjæreträden for hånd“.

Etterjustere skjæreträden for hånd

●Slå av maskinen
●Trekk skjøteledningen ut av stikkontakten
●Snu maskinen.

1 2 2 9995BA008 KN

●Trykk knappen (1) på spolen helt inn
- Trekk trädenden (2) ut av spolen

Sette i ny spoleenhet med skjæretråd

STIHL AutoCut 2-2

Før spoleenheten med skjæretråd (heretter kalt „tråd“) skiftes ut, må trådhodet kontrolleres for slitasje.

ADVARSEL

• Slå av maskinen
• Trekk skjøteledningen ut av stikkontakten
  ●Snu maskinen.

Fjerne trådrester

Ved normal drift blir tråden i trådhodet nesten oppbrukt.

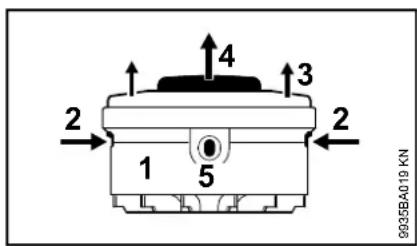

Demontere spolen

9035BA019 KN 1 2 3 4 5

●Hold huset (1) godt fast
●Trykk inn lasken (2) og ta av dekslet (3)
●Trekk spolen (4) ut av huset

Sette i ny spoleenhet med skjæretråd

3 2 4 5 1 5 9935BA020 KN

●Bruk en tråd med 1,6 mm diameter
●Før trådenden gjennom åpningene (5) og inn i huset (1)
- Sett spolen (4) inn i huset
●Trykk inn dekslet (3) til begge laskene (2) smetter hørbart i lås

Oppbevare maskinen

Dersom maskinen ikke skal brukes på over ca. 3 måneder:

●Rengjør maskinen grundig, spesielt kjøleluftslissene.
●Ta ut spolen med skjæretråd, rengjør og kontroller den.

Skjæretrådens elastisitet og levetid økes dersom den oppbevares i en beholder med vann.

- Oppbevar maskinen på et tørt og sikkert sted. Oppbevar maskinen utilgjengelig for uvedkommende (for eksempel barn).

Stell og vedlikehold

Opplysningene gjelder for bruk under normale forhold. Under vanskelige forhold (mye støv osv.) og lang brukstid per dag må de oppgitte intervallene forkortes tilsvarende.		Før du begynne arbeidet	Etter fullført arbeid eller daglig	En gang i uken	En gang i måneden	Ved feil	Ved skader	Ved behov
Hele maskinen	Visuell kontroll (tilstand) X
	rengjøre X
Strømledning	kontrollere X
	skiftes ut av aut. forhandler ^1)						X
Bryterhändtak, håndtakslås	funksjonssjekk X
	skiftes ut av aut. forhandler ^1)					X	X
Kjøleluftslisser rengjøre X
Tilgjengelige skruer og muttere trekkes til X
Skjæreverktøy (trådhode)	visuell kontroll X
	skiftes ut X
	kontrollere at verktøyet sitter fast X
Sikkerhetsetikett skiftes ut X

1) STIHL anbefaler en STIHL-forhandler

Redusere slitasje og unngå skader

Ved å overholde instruksene i denne bruksanvisningen unngår man unødig slitasje og skader på apparatet.

Bruk, vedlikehold og oppbevaring av maskinen skal skje slik det er beskrevet i denne bruksanvisningen.

Alle skader som oppstår fordi sikkerhets-, betjenings- og vedlikeholdsanvisningene ikke følges, er brukerens eget ansvar. Dette gjelder særlig for:

• endringer av produktet som ikke er godkjent av STIHL,
• bruk av verktøy eller tilbehør som ikke er godkjent til maskinen, ikke egner seg eller er kvalitativt mindreverdig,
  – uriktig bruk av maskinen,
• bruk av maskinen ved idretts- eller konkurransearrangementer,
• skader som følge av at maskinen brukes videre med defekte deler.

Vedlikeholdsarbeid

Alle arbeider som er oppført i kapittelet „Stell og vedlikehold“, skal gjennomføres regelmessig. Hvis vedlikeholdsarbeidet ikke utføres av brukeren, skal det utføres hos en faghandel.

STIHL anbefaler at vedlikeholdsarbeider og reparasjoner bare utføres hos STIHL-forhandlere. STIHL-forhandlere får regelmessig tilbud om kurs og har tilgang til teknisk dokumentasjon.

Hvis disse arbeidene forsømmes eller ikke utføres fagmessig korrekt, kan det oppstå skader som brukeren selv står ansvarlig for. Dette omfatter blant annet:

• Skader på elektromotoren som følge av for sent eller utilstrekkelig vedlikehold (f.eks. utilstrekkelig rengjøring av kjøleluftslangen)
• Skader på grunn av feil elektrisk tilkobling (spenning, ikke tilstrekkelig dimensjonerte tilførselsledninger)
• korrosjons- og andre skader som følge av uriktig oppbevaring,
• skader på maskinen fordi det er brukt kvalitativt mindreverdige reservedeler.

Slitasjedeler

Mange av delene i maskinen utsettes for normal slitasje, også ved riktig bruk, og må skiftes ut til rett tid avhengig av bruksmåte og -varighet. Dette gjelder blant annet:

• Skjæreverktøy
• Vernedeksel
• Kullbørster

Viktige komponenter

1140 mm til 1310 mm (avhengig av innstilt skaftlengde)

Vekt

komplett med skjæreverktøy og vernedeksel

FSE 52 ^1) : 2

1) Modell med 10 m skjøteledning for Storbritannia: 2,8 kg

Lyd- og vibrasjonsverdier

For å registrere lyd- og vibrasjonsverdiene beregnes driftstilstand til nominelt maksimumsturtall.

Videre opplysninger angående oppfyllelse av arbeidsgiverdirektivet om vibrasjon 2002/44/EF, se www.stihl.com/vib

FSE 52

Lydtrykknivå Lp iht. EN 50636-2-91 81 dB(A)

Lydeffektnivå L _w iht. EN 50636-2-91 94 dB(A)

Vibrasjonsnivå a_hv iht. EN 50636-2-91

Håndtak venstre side: 3,0 m/s ^2

Håndtak høyre side: 4,5 m/s ^2

For lydtrykknivået og lydeffektnivået er K-verdien-iht. RL 2006/42/EG = 2,0 dB(A); for vibrasjonsverdien er K-verdien-iht. RL 2006/42/EG = 2,0 m/s².

REACH

REACH betegner EF- kjemikalieregelverket for felles registrering, vurdering og godkjenning av kjemikalier.

Les mer om kravene i kjemikalieregelverket REACH (EF) nr. 1907/2006 på www.stihl.com/reach

2

Reparasjoner

Brukere av dette apparatet får bare utføre vedlikeholds- og servicearbeider som er beskrevet i denne bruksanvisningen. Reparasjoner utover dette må bare utføres av fagforhandler.

STIHL anbefaler at vedlikeholdsarbeid og reparasjoner bare utføres hos STIHL-forhandlere. STIHL-forhandlere får regelmessig tilbud om kurs og har tilgang til teknisk dokumentasjon.

Monter kun reservedeler som STIHL har godkjent til denne maskinen, eller teknisk likeverdige deler under reparasjoner. Bruk alltid reservedeler av høy kvalitet. Hvis ikke, kan det oppstå fare for ulykker eller skader på apparatet.

STIHL anbefaler å bruke originale STIHL-reservedeler.

Originale STIHL-reservedeler kan gjenkjennes på STIHL-reservedelsnummeret, på påskriften STIHL ^® og eventuelt på STIHL-reservedelsmerket ^® , (på små deler g kan dette merket også stå alene).

norsk

Avfallshändtering

Følg de nasjonale forskrifter om avfallshåndtering.

000BA073 KN

STIHL-produkter hører ikke til i husholdningsavfallet. STIHL produkt, akkumulator, tilbehør og emballasje skal leveres til godkjente avfallsstasjoner.

Aktuell informasjon om avfallshändtering får du hos STIHL-forhandleren.

EU-samsvarserklæring

oppfyller de gjeldende bestemmelsene til direktivene 2006/42/EF 2014/30/EF, 2000/14/EU og 2011/65/EF og er utviklet og produsert i henhold til følgende standarder, som gjaldt ved produksjonsdato:

EN 55014-1, EN 55014-2, EN 60335-1, EN 50636-2-91, EN 61000-3-2, EN 61000-3-3

Det målte og garanterte lydeffektnivået ble beregnet i henhold til direktiv 2000/14/EF, vedlegg VI, med anvendelse av standard ISO 11094.

Deltagende oppnevnt instans:

DPLF

Oppbevaring av de tekniske dokumentene:

Byggeår, produksjonsland og maskinnummer står på enheten.
