INSTRUKCJA OBSŁUGI FSE 52 STIHL

p Instrukcja użytkowania

Wszystki prawa dotyczące niniejszej Instrukcji użytkowania korzystają z ochrony prawnej. Wszystkie prawa dotyczące niniejszej Instrukcji użytkowania pozostają zastrzeżone, a szczególnie prawo do powielania, tłumaczenia oraz do elektronicznego prze- trwarzania danych. Spis treści Szanowni Państwo, uprzejmie dziękujemy za to, że zdecydowaliście się na nabycie najwyższej jakości produktu firmy STIHL. Niniejszy produkt powstał z zastosowaniem nowoczesnych procesów technologicznych oraz szerokiego spektrum przedsięwzięć mających na celu zapewnienie niezmiennie wysokiego poziomu jakości. Dołożyliśmy wszelkich starań, żebyście byli Państwo zadowoleni z zakupionego urządzenia i mogli nim bez przeszkód pracować. Jeżeli mielibyście Państwo pytania dotyczące Waszego urządzenia, to prosimy zwracać się z nimi do autoryzowanego dealera lub bezpośrednio do naszego dystrybutora. Wasz Dr. Nikolas Stihl Wprowadzenie do niniejszej Instrukcji użytkowania 255 Wskazówki dotyczące bezpieczeństwa i techniki pracy 255 Zastosowanie 262 Dozwolone kombinacje narzędzi tnących i osłon 263 Montowanie urządzeń ochronnych 263 Montowanie kabłąka uchwytu 264 Regulacja pozycji uchwytów 264 Regulacja kąta pochylenia roboczego 265 Przezbrojenie urządzenia na krawędziarkę 266 Podłączenie urządzenia do sieci zasilania prądem elektrycznym 266 Włączanie urządzenia 267 Wyłączanie urządzenia 267 Regulacja długości sznurów tnących (żyłek) 268 Wymiana korpusu szpulki ze sznurami 268 Przechowywanie urządzenia 269 Wskazówki dotyczące przeglądów technicznych i konserwacji 270 Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeń 271 Zasadnicze podzespoły urządzenia 272 Dane techniczne 273 Wskazówki dotyczące napraw 273 Utylizacja 274 Deklaracja zgodności UE 274FSE 52 polski

Piktogramy Wszystkie piktogramy, które zostały zamieszczone na urządzeniu, zostały objaśnione w niniejszej Instrukcji użytkowania. Oznaczenie akapitów OSTRZEŻENIE Ostrzeżenie przed zagrożeniem wypadkiem lub odniesieniem obrażeń przez osoby oraz przed ciężkimi szkodami na rzeczach. WSKAZÓWKA Ostrzeżenie przed uszkodzeniem urządzenia lub jego poszczególnych podzespołów. Rozwój techniczny Firma STIHL prowadzi stałe prace nad dalszym rozwojem technicznym wszystkich maszyn i urządzeń; dlatego zastrzega się prawo do wprowadzania zmian zakresu dostawy w przedmiocie formy, techniki oraz wyposażenia. W związku z powyższym wyklucza się prawo do zgłaszania roszczeń na podstawie informacji oraz ilustracji zamieszczonych w niniejszej Instrukcji użytkowania. Należy stosować się do lokalnych przepisów dotyczących bezpieczeństwa opracowanych przez np. stowarzyszenia branżowe, zakłady ubezpieczeń społecznych, instytucje ochrony pracy czy inne. Kto zamierza po raz pierwszy podjąć pracę przy pomocy urządzenia powinien: poprosić sprzedawcę lub inną osobę umiejącą obsługiwać maszynę o zademonstrowanie bezpiecznego sposobu posługiwania się tym urządzeniem, albo wziąć udział w kursie przygotowawczym. Osobom niepełnoletnim nie wolno pracować urządzeniem – wyjątek stanowią młodociani powyżej lat 16, którzy pobierają pod nadzorem naukę zawodu. Z miejsca pracy urządzenia należy zabrać dzieci, zwierzęta oraz osoby postronne. Jeżeli urządzenie nie będzie przez dłuższy czas użytkowane, to należy je tak odstawić, żeby nie stanowiło dla nikogo zagrożenia. Zabezpieczyć urządzenie przed użyciem przez osoby nieupoważnione, wyjąć wtyczkę z gniazda sieciowego. Użytkownik urządzenia ponosi odpowiedzialność za spowodowanie wypadku lub wywołanie zagrożenia w stosunku do innych osób oraz ich majątku. Powyższe urządzenie mechaniczne można udostępnić bądź wypożyczyć tylko tym osobom, które są zaznajomione z tym modelem i umieją się nim posługiwać – wraz z maszyną należy zawsze wręczyć użytkownikowi instrukcję użytkowania. Osoby, które w związku z ograniczeniami natury fizycznej, sensorycznej czy zdolności umysłowej nie są w stanie obsługiwać urządzenia, mogą pracować urządzeniem tylko pod nadzorem, lub wykonując zalecenia osoby odpowiedzialnej. Czas użytkowania urządzeń emitujących hałas może zostać ograniczony przepisami ogólnokrajowymi lub lokalnymi. Przed każdym rozpoczęciem pracy należy sprawdzić, czy urządzenie znajduje się w przepisowym stanie Wprowadzenie do niniejszej Instrukcji użytkowania Wskazówki dotyczące bezpieczeństwa i techniki pracy Przy pracy z urządze- niem mechanicznym niezbędne jest stosowa- nie szczególnych środków bezpieczeń- stwa, ponieważ narzędzie tnące w tym urządzeniu obraca się z bardzo dużą prędkością i jest zasilane prądem elektrycznym. Przed pierwszym uży- ciem urządzenia mechanicznego należy dokładnie przeczytać całą instrukcję użytkowa- nia i starannie przechowywać ją w celu późniejszego użycia. Zlekceważenie zasad bezpieczeństwa poda- nych w instrukcji użytkowania może spo- wodować utratę życia.FSE 52 polski

technicznym. Szczególną uwagę należy zwracać na przewód zasilania energią, wtyk przyłącza sieciowego, wąż wysokociśnieniowy, urządzenie natryskowe i urządzenia zabezpieczające. Nie należy używać przewodu zasilającego do ciągnięcia lub transportowania urządzenia. Przed wszystkimi pracami przy urządzeniu takimi jak np. czyszczenie, obsługa techniczna, wymiana podzespołów – należy wyjąć wtyczkę z gniazda sieciowego! Osłona urządzenia nie chroni obsługującego przed wszystkimi rodzajami przedmiotów (np. kamienie, szkło, drut itp.) jakie mogą zostać odrzucone przez narzędzie tnące. Odrzucone przedmioty mogą się o coś odbić i dopiero wtedy uderzyć w użytkownika. Nie wolno stosować myjek wysokociśnieniowych do czyszczenia urządzenia. Ostry strumień wody może uszkodzić podzespoły urządzenia. Nie spryskiwać urządzenia wodą. Sprawność fizyczna operatora urządzenia Kto pracuje powyższym urządzeniem musi być wypoczęty, zdrowy i w dobrej kondycji fizycznej. Kto ze względów zdrowotnych nie powinien wykonywać robót związanych z dużym wysiłkiem fizycznym, powinien zapytać swojego lekarza, czy może pracować powyższym urządzeniem. Nie wolno pracować urządzeniem mechanicznym po spożyciu alkoholu, medykamentów, które osłabiają zdolność reagowania lub narkotyków. Wyposażenie dodatkowe i części zamienne Należy stosować tylko takie narzędzia tnące lub wyposażenie dodatkowe, które zostały dozwolone przez firmę STIHL dla powyższego urządzenia lub, które są technicznie równorzędne. W razie wątpliwości prosimy zwracać się z pytaniami do autoryzowanego dealera. Należy stosować wyłącznie kwalifikowane narzędzia oraz wyposażenie dodatkowe. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzenia urządzenia. Firma STIHL zaleca stosowanie oryginalnych narzędzi oraz wyposażenia dodatkowego STIHL. Właściwości powyższych części zostały w optymalny sposób dostosowane do powyższego produktu oraz wymagań określonych przez użytkownika. Nie należy podejmować żadnych zmian konstrukcyjnych przy urządzeniu – w przeciwnym razie można spowodować zagrożenie bezpieczeństwa pracy. Firma STIHL wyklucza swoją odpowiedzialność za szkody na osobach lub na rzeczach, które powstaną w wyniku stosowania niedozwolonych przystawek. Zakres zastosowania Urządzenie – zależnie od zastosowanego narzędzia tnącego – można stosować wyłącznie do koszenia trawy, wycinania zarośli lub podobnych. Stosowanie urządzenia do innych celów jest niedozwolone i może prowadzić do wystąpienia wypadków lub uszkodzenia maszyny. Nie należy dokonywać żadnych zmian technicznych produktu – także to może prowadzić do wypadków oraz do uszkodzeń urządzenia. Odzież i wyposażenie Należy nosić przepisową odzież i wyposażenie. Nie wolno stosować żadnej odzieży, która mogłaby się zaplątać w drewno, krzewach lub w poruszających się elementach urządzenia. Nie należy nosić podczas pracy także szali, krawatów ani biżuterii. Długie włosy należy związać i zabezpieczyć (np. chustką, czapką czy hełmem itp.). Odzież robocza musi spełniać swoją funkcję ochronną, jednakże nie może krępować ruchów. Odzież powinna być dopasowana do sylwetki – może to być kombine- zon, ale nie płaszcz. Należy stosować mocne obuwie ochronne, wypo- sażone w podeszwy o dobrej przyczepności.FSE 52 polski

OSTRZEŻENIE Nosić osłonę twarzy, uważając na jej prawidłowe osadzenie. Sama osłona twarzy nie stanowi wystarczającej ochrony wzroku. Zaleca się stosowanie "osobistego" zabezpieczenia słuchu – np. ochronników słuchu. Firma STIHL oferuje szeroki program osobistego wyposażenia ochronnego. Transport urządzenia Należy zawsze wyłączać urządzenie mechaniczne i wyjmować wtyczkę z gniazda zasilania sieciowego. Podczas transportu pojazdem samochodowym: należy zabezpieczyć urządzenie mechaniczne przed przewróceniem i uszkodzeniem. Przed rozpoczęciem pracy Zbadać stan techniczny urządzenia Skontrolować stan techniczny urządzenia – należy przy tym stosować się do wskazówek zamieszczonych w odpowiednich rozdziałach instrukcji użytkowania. Sprawdzić czy: – blokada dźwigni głównego przełącznika oraz dźwignia głównego przełącznika łatwo się poruszają – blokada dźwigni głównego przełącznika oraz dźwignia głównego przełącznika müssen po ich zwolnieniunach samoczynnie przesunąć się do pozycji wyjściowej – czy zastosowana została dozwolona kombinacja narzędzia tnącego z osłoną, uchwytem oraz czy wszystkie elementy zostały prawidłowo zamocowane – nie należy stosować metalowych narzędzi tnących – niebezpieczeństwo odniesienia obrażeń! – Narzędzie tnące lub narzędzie robocze zostało prawidłowo zamontowane, pewnie zamocowane i znajduje się w nienagannym stanie technicznym – Urządzenia ochronne (np. osłona narzędzia tnącego) nie wykazują uszkodzeń lub objawów naturalnego zużycia eksploatacyjnego. Uszkodzone podzespoły należy natychmiast wymienić. Nie należy eksploatować maszyny z uszkodzonym urządzeniem ochronnym – W celu bezpiecznego i pewnego prowadzenia urządzenia rękojeści muszą być czyste, suche i wolne od zanieczyszczeń – Pozycja rękojeści musi być wyregulowana odpowiednio do wzrostu obsługującego – sprawdzić prawidłowe funkcjonowanie uchwytów – patrz rozdziały "Regulacja rękojeści" oraz "Regulacja kąta regulacji roboczej" Urządzenie można eksploatować tylko wtedy, gdy znajduje się ono w prawidłowym stanie technicznym – niebezpieczeństwo wypadku! Urządzenie mechaniczne można włączyć do eksploatacji tylko wtedy, gdy wszystkie jego podzespoły pozostają w stanie nieuszkodzonym. nie należy podejmować żadnych zmian konstrukcyjnych przy elementach manipulacyjnych czy urządzeniach zabezpieczających Podczas uruchamiania urządzenia narzędzie tnące nie może dotykać żadnych przedmiotów ani podłoża. W celu zmniejszenia nie- bezpieczeństwa odniesienia obrażeń oczu należy zakładać ciasno przylegające okulary ochronne zgodne z normą EN 166. Zwracać uwagę na prawidłowe założenie okularów ochronnych. Zakładać solidne ręka- wice robocze wykonane z wytrzymałego materiału (np. ze skóry). Unikać kontaktu z narzę- dziem tnącym – Zagrożenie odniesienia obrażeń! Po wyłączeniu silnika narzędzie tnące porusza się jeszcze przez krótką chwilę – efekt wybiegu bezwładnościowego!FSE 52 polski

Przyłącze elektryczne W celu uniknięcia porażenia prądem należy ustalić czy: – Wartości napięcia oraz częstotliwości urządzenia (patrz tabliczka znamionowa) są zgodne z wartościami napięcia oraz częstotliwości sieci zasilania – Stan techniczny przewodu zasilania sieciowego, gniazda sieciowego oraz przedłużeń przewodu zasilania napięciem jest zadowalający. Nie są niesprawne (uszkodzone) przewody, złącza, wtyki lub przewody zasilające nie odpowiadające przepisom, nie mogą być użytkowane – Stosować podłączenie elektryczne tylko do prawidłowo zainstalowanego gniazda wtykowego – Izolacja przyłącza i przedłużeń przewodu zasilania sieciowego, wtyczka i złącze muszą się znajdować w nienagannym stanie technicznym – Nie należy nigdy chwytać wilgotnymi rękami wtyczki przewodu zasilania sieciowego, przewodu zasilania oraz jego przedłużenia, a także połączeń elektrycznych. – Zastosowane przedłużenia przewodu zasilania napięciem muszą odpowiadać wymaganiom związanym z każdymi warunkami eksploatacyjnymi Należy prawidłowo wyłożyć przewód zasilania napięciem oraz jego przedłużenia: – Należy przestrzegać minimalnych przekrojów poszczególnych przewodów – patrz rozdział "Podłączenie urządzenia do zasilania sieciowego" – Przewody zasilania urządzenia napięciem należy wyłożyć w taki sposób, żeby nie zostały uszkodzone, a także nie stanowiły dla nikogo zagrożenia – niebezpieczeństwo potknięcia! – Stosowanie nieprawidłowych przedłużeń przewodów może być niebezpieczne. Należy stosować wyłącznie takie przedłużenia, które są dozwolone do stosowania na zewnątrz. Przewody te muszą być odpowiednio oznakowane oraz posiadać wystarczający przekrój zewnętrzny. – Wtyk oraz złącze przedłużenia przewodu muszą być zabezpieczone przed spryskaniem wodą i nie mogą być wyłożone w wodzie – Nie przeciągać przewodu po krawędziach, a także po spiczastych czy ostrych przedmiotach – Nie zgniatać przewodu w drzwiach czy oknach – Przy splątaniu przewodu – wyjąć wtyczkę z gniazda sieciowego i uporządkować przewód – Bezwzględnie unikać kontaktu z wirującymi narzędziami tnącymi – W celu uniknięcia wybuchu pożaru wskutek przegrzania należy odwinąć cały przewód zasilania energią elektryczną z bębna nawojowego. Trzymanie i prowadzenie urządzenia Urządzenie mechaniczne należy zawsze mocno trzymać obydwoma rękami za uchwyty. Zawsze wybierać do uruchamiania pewne i bezpieczne stanowisko. Osoby praworęczne Lewa dłoń spoczywa na kabłąku uchwytu, prawa na rękojeści manipulacyjnej. 9935BA001 KNFSE 52 polski

Osoby leworęczne Prawa dłoń spoczywa na kabłąku uchwytu, lewa na rękojeści manipulacyjnej. Podczas pracy Nie uszkodzić przewodu przyłącza sieciowego poprzez jego najeżdżanie, zgniatanie, szarpanie itd. Nie wyjmować wtyczki z gniazda zasilania sieciowego poprzez ciągnięcie za przewód zasilający – należy zawsze uchwycić za samą wtyczkę. Wtyk sieciowy i przewód zasilania energią elektryczną należy chwytać wyłącznie suchymi rękami. Nie należy spryskiwać urządzeń wodą – zagrożenie wystąpienia zwarcia! Nie należy pozostawiać urządzenia w czasie padającego deszczu. W razie zagrażającego niebezpieczeństwa należy natychmiast wyłączyć urządzenie – w tym celu zwolnić przycisk włącznika i blokadę włączania. Urządzenie jest obsługiwane wyłącznie przez jedną osobę – nie należy tolerować obecności dalszych osób na stanowisku pracy. Odrzucane na duży zasięg przedmioty w miejscu użytkowania urządzenia mogą doprowadzić do wypadku. W związku z tym, w promieniu 15 m od pracującej maszyny nie może przebywać żadna dodatkowa osoba. Taką samą odległość należy zachować także od przedmiotów (np. pojazdów, szyb okiennych itd.) – niebezpieczeństwo spowodowania szkód na rzeczach! Zagrożenia nie można wykluczyć nawet w wypadku przestrzegania zalecanego odstępu od pracującej maszyny. Nigdy nie należy eksploatować urządzenia bez osłony właściwej dla zastosowanego narzędzia tnącego – zagrożenie odniesieniem obrażeń ze strony odrzuconych przedmiotów! Nie kosić mokrej trawy. Ostrożnie przy robotach prowadzonych na zboczach oraz nierównym terenie – niebezpieczeństwo poślizgnięcia! Przewód zasilający należy zawsze prowadzić z tyłu za urządzeniem – nigdy nie poruszać się ruchem wstecznym – niebezpieczeństwo potknięcia! Zwracać uwagę na przeszkody: pieńki, korzenie – niebezpieczeństwo potknięcia! Pracować tylko stojąc na podłożu, nie pracować na niestabilnych stanowiskach, a także nigdy stojąc na drabinie lub podnośnikowym pomoście roboczym. Przy stosowaniu ochrony narządu słuchu zalecane jest zachowanie szczególnej ostrożności oraz orientacji – percepcja sygnałów alarmowych przy W razie stwierdzenia uszkodzenia przewodu zasilania sieciowego należy natychmiast wyjąć wtyczkę z gniazda siecio- wego – zagrożenie dla życia wskutek porażenia prądem! 9935BA022 KN Nie pracować urządze- niem podczas opadów deszczu czy w mokrym lub bardzo wilgotnym oto- czeniu – silnik urządzenia nie jest zabezpieczony przed działaniem wody – zagrożenie wskutek porażenia prądem lub wskutek wystąpienia zwarcia! 15m (50ft) Sprawdzić teren, na któ- rym mają być wykonywane roboty: twarde przedmioty jak kamienie części meta- lowe itp. mogą zostać odrzucone – także dalej niż na odległość 15 m – zagrożenie odniesienia obrażeń! – i mogą uszko- dzić narzędzia tnące a także inne przedmioty, np. parkujące samo- chody, szyby okienne (szkody na rzeczach).FSE 52 polski

wystąpieniu zagrożeń (takich jak okrzyki ostrzegawcze, sygnały alarmowe, itp.) jest wtedy znacznie ograniczona. W odpowiednim czasie robić przerwy w pracy. Należy zapobiegać zmęczeniu i utracie sił – niebezpieczeństwo wypadku! Pracować w spokojny i przemyślany sposób; tylko w warunkach dobrej widoczności. Nie stwarzać zagrożenia dla innych osób. W nieprzejrzystym terenie, o gęstej roślinności, należy pracować z zachowaniem szczególnej ostrożności. Regularnie i w krótkich odstępach czasu należy kontrolować narzędzia tnące, a przy wyraźnych zmianach charakterystyki pracy, należy to uczynić natychmiast: – wyłączyć silnik urządzenia, pewnie je przytrzymać, w celu zatrzymania narzędzia tnącego należy docisnąć je do podłoża, następnie wyjąć wtyczkę z gniazda sieciowego – Sprawdzić stan techniczny oraz zamocowanie narzędzia tnącego – zwrócić uwagę na pęknięcia – Uszkodzone narzędzia tnące należy natychmiast wymienić, także przy minimalnych pęknięciach – Uchwyt mocowania narzędzia tnącego należy regularnie czyścić z trawy i zarośli – usuwać osady w strefie narzędzia tnącego lub osłony. W celu wymiany narzędzia tnącego należy wyłączyć urządzenie mechaniczne i wyjąć wtyczkę z gniazda sieciowego. Niebezpieczeństwo odniesienia obrażeń wskutek nieoczekiwanego rozruchu silnika urządzenia! Nie należy dalej eksploatować uszkodzonych lub pękniętych narzędzi tnących, a także ich naprawiać – na przykład przez spawanie, prostowanie – naprawianie może spowodować zmianę formy zasadniczej narzędzia (mimośrodowość). Odrzucane części lub odłamki narzędzia mogą prowadzić do odniesienia najcięższych obrażeń ciała osoby obsługującej urządzenie lub osób trzecich! Stosować wyłącznie osłonę z przepisowo zamontowanym nożem korygującym, który obetnie sznury tnące (żyłki) do dozwolonej długości. Należy unikać kontaktu z nożem – niebezpieczeństwo odniesienia obrażeń! W celu ręcznego wyregulowania sznurów tnących należy bezwzględnie wyłączyć urządzenie i wyjąć wtyczkę z gniazda sieciowego – niebezpieczeństwo odniesienia obrażeń! Stosowanie w sposób sprzeczny z niniejszą instrukcją użytkowania zbyt długich sznurów tnących (żyłek) zwiększa obciążenie i redukuje liczbę obrotów silnika. Niewłaściwe użytkowanie urządzenia prowadzi do przegrzania i do uszkodzenia silnika. Nie należy zastępować sznurów tnących drutem stalowym – niebezpieczeństwo odniesienia obrażeń! Jeżeli urządzenie zostało poddane ponadnormatywnym obciążeniom mechanicznym (np. wskutek stosowania nadmiernej siły, uderzenia lub upadku), to przed ponownym uruchomieniem należy dokładnie sprawdzić stan bezpieczeństwa eksploatacyjnego maszyny – patrz także rozdział "Przed rozpoczęciem pracy". Szczególnie dokładnie należy zwrócić uwagę na poprawność działania urządzeń zabezpieczających. Nie należy w żadnym razie pracować urządzeniami, którego stan bezpieczeństwa eksploatacyjnego nie pozostaje bez zastrzeżeń. W razie wątpliwości należy się zwrócić do autoryzowanego dealera. Przed pozostawieniem urządzenia: wyłączyć silnik maszyny – wyjąć wtyczkę z gniazda sieciowego. Drgania Dłuższe użytkowanie urządzenia może doprowadzić do spowodowanych przez drgania zaburzeń w funkcjonowaniu układu krążenia w obszarze rąk operatora ("niedokrwienie palców rąk"). Niemożliwe jest ogólne określenie okresu użytkowania maszyny, ponieważ zależy to od wielu różnorodnych czynników. Czas użytkowania maszyny można wydłużyć przez: – stosowanie osłony dłoni (ciepłe rękawice); – stosowanie przerw.FSE 52 polski

Czas użytkowania maszyny ulega skróceniu przy: – szczególnych, indywidualnych skłonnościach do niedokrwienia (objawy: często występujące zimne palce, cierpnięcie); – niskich temperaturach zewnętrznych, – intensywności chwytu (mocny chwyt rękojeści maszyny zaburza ukrwienie). Przy regularnym użytkowaniu urządzenia oraz przy powtarzającym się występowaniu określonych symptomów (np. cierpnięcia palców) zaleca się poddanie badaniom lekarskim. Obsługa techniczna i naprawa Przed rozpoczęciem jakichkolwiek robót przy urządzeniu należy je zawsze wyłączyć i wyjąć wtyczkę przewodu zasilania energią z gniazda sieciowego Niebezpieczeństwo odniesienia obrażeń wskutek nieoczekiwanego rozruchu silnika urządzenia! Przy powyższym urządzeniu mechanicznym należy regularnie wykonywać czynności obsługi technicznej. Wykonywać należy tylko te czynności obsługi okresowej i naprawy, które zostały opisane w instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi. Firma STIHL radzi wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów firmy STIHL. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia informacje techniczne. Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzenia urządzenia. W razie wątpliwości prosimy zwracać się z pytaniami do wyspecjalizowanego dystrybutora. Firma STIHL zaleca stosowanie wyłącznie oryginalnych części zamiennych. Ich właściwości zostały w optymalny sposób dostosowane do produktu oraz do wymagań stawianych przez użytkownika. Nie należy dokonywać jakichkolwiek zmian konstrukcyjnych w urządzeniu – zmiany takie mogą powodować występowanie zagrożeń – niebezpieczeństwo zaistnienia wypadku! Regularnie sprawdzać stan techniczny oraz objawy starzenia się (łamliwość) izolacji przewodu zasilania napięciem oraz gniazda sieciowego. Podzespoły elektryczne jak np. przewód zasilania napięciem mogą być naprawiane lub wymieniane wyłącznie przez elektrotechników. Podzespoły wykonane z tworzyw sztucznych należy czyścić stosując do tego ścierkę. Stosowanie ostrych środków czyszczących może doprowadzić do uszkodzenia tworzywa. Nie spryskiwać urządzenia wodą. Sprawdzić czy śruby mocujące urządzenia ochronne i narzędzie tnące są mocno dokręcone, jeżeli zachodzi potrzeba, dokręcić. Jeżeli zachodzi potrzeba, oczyścić szczeliny cyrkulacji powietrza chłodzącego. Urządzenie należy przechowywać w bezpiecznym, suchym pomieszczeniu.FSE 52 polski

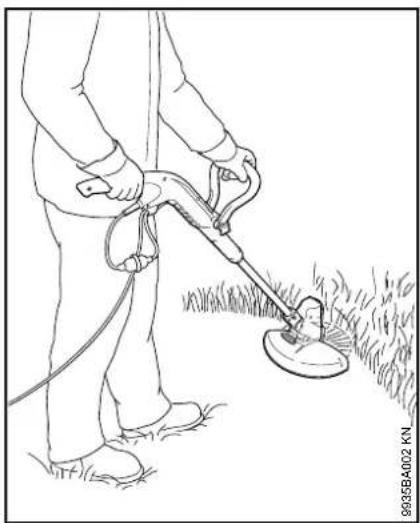

Koszenie N urządzenie należy uchwycić dwoma rękami – jedna dłoń spoczywa na rękojeści manipulacyjnej – druga dłoń na przednim uchwycie N stać w wyprostowanej pozycji – trzymać urządzenie w stanie odprężonym N Narzędzie tnące nie może dotykać żadnych przedmiotów ani podłoża. N urządzeniem należy równomiernie poruszać w jedną i w drugą stronę N odstęp sznura tnącego od powierzchni trawnika określa wysokość trawy N należy unikać dotykania sznurami tnącymi płotów, murów, kamieni itp. – w przeciwnym razie nastąpi zwiększone zużycie eksploatacyjne Koszenie pod przeszkodami W celu wygodnego koszenia pod krzewami można zmienić kąt pochylenia wysięgnika w stosunku do głowicy tnącej – patrz rozdział "Regulacja kąta pochylenia"). Praca z elementem dystansowym N całkowicie rozłożyć element dystansowy (1) Element dystansowy (1) – Element dystansowy definiuje zasięg roboczy sznurów tnących. – chroni podczas koszenia (np. korę drzew) przed uszkodzeniami ze strony wirującego sznura tnącego – podczas trymowania krawędzi trawników ustala odstęp w stosunku do podłoża OSTRZEŻENIE Głowica kosząca może się jeszcze obracać po wyłączeniu urządzenia – element dystansowy należy przestawiać dopiero po zatrzymaniu się głowicy koszącej. Trymowanie krawędzi Przy pomocy kilku ruchów ręki można przezbroić urządzenie na krawędziarkę (patrz rozdział "Przezbrajanie urządzenia na krawędziarkę"). N prowadzić urządzenie tak, jak to przedstawiono na rysunku N sznury tnące prowadzić wzdłuż krawędzi trawnika – element dystansowy ustala przy tym trwale odstęp od podłoża Zastosowanie 9935BA002 KN

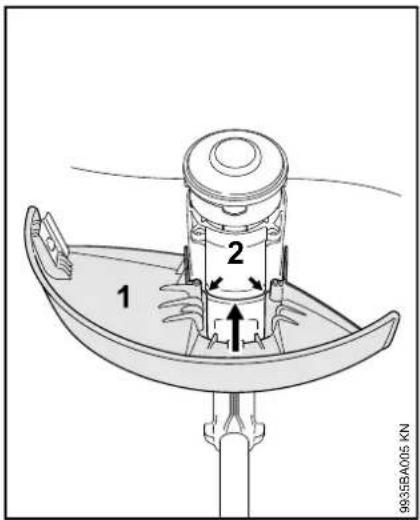

Utylizacja Skoszony materiał roślinny nie powinien być deponowany razem z odpadkami z gospodarstwa domowego – materiał ten nadaje się do kompostowania. Narzędzie tnące Urządzenie jest realizowane z zamontowaną głowicą koszącą AutoCut C 2-2. Ze względów bezpieczeństwa na urządzeniu nie mogą być montowane Zadne inne narzędzia tnące. Osłona Do zakresu dostawy włączona jest odpowiednia osłona. Należy montować tylko tę osłonę – montowanie innych osłon jest niedozwolone. Dalsze wskazówki – patrz rozdział "Montowanie osłony". N Wsunąć osłonę (1) do oporu w szczelinę (strzałki) w obudowie silnika (2) — otwory w osłonie muszą pokrywać się z otworami w obudowie silnika Dozwolone kombinacje narzędzi tnących i osłon Montowanie urządzeń ochronnych

9935BA005 KNFSE 52 polski

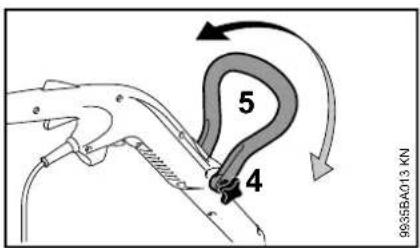

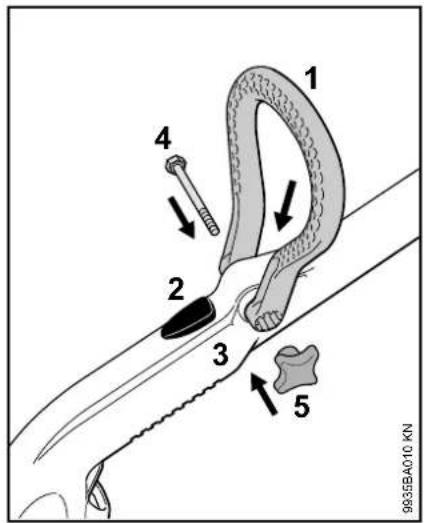

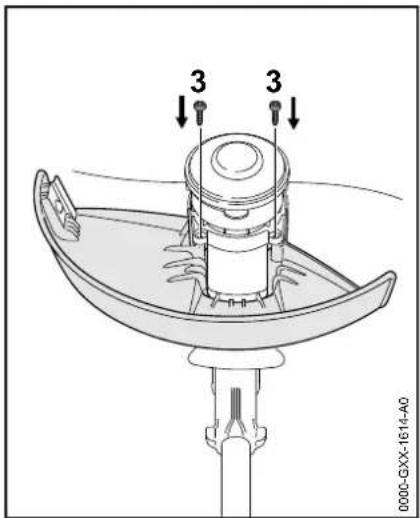

N Za pomocą śrubokręta T20 wkręcić i dokręcić śruby (3) Alternatywnie śruby można wkręcać i dokręcać śrubokrętem do śrub z rowkiem. N ustawić kabłąk uchwytu (1), żeby pory na kabłąku uchwytu (1) były zwrócone w kierunku odryglowania (2) N wsunąć aż do zaryglowania kabłąk uchwytu (1) na rękojeść manipulacyjną (3) – należy przy tym trochę rozewrzeć ramiona kabłąka (1) N przełożyć śruby (4) poprzez otwory N nakręcić i dokręcić nakrętkę skrzydełkową (5) Regulacja położenia uchwytu obwiedniowego N poluzować nakrętkę skrzydełkową (4) N przesunąć uchwyt ramieniowy (5) w kierunku wskazanym przez strzałkę i następnie go zaryglować – różne pozycje ryglowania N dokręcić nakrętkę skrzydełkową (4) 0000-GXX-1614-A0

Montowanie kabłąka uchwytu

Regulacja pozycji uchwytów

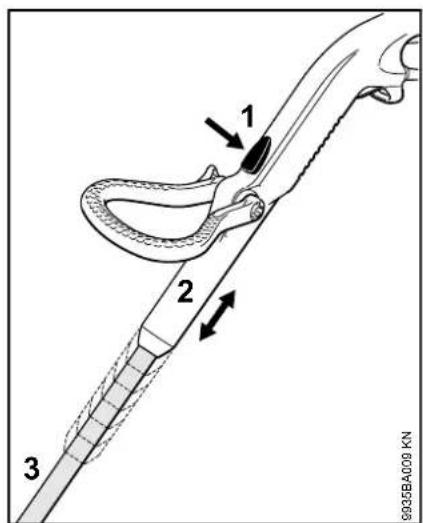

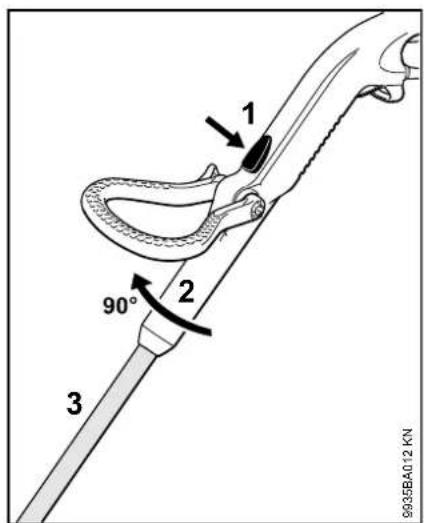

Ustalanie długości wysięgnika N Wcisnąć przycisk odryglowania (1) N Przeciągnąć rękojeść manipulacyjną (2) w kierunku wzdłużnym w stosunku do wysięgnika (3) i następnie ją zaryglować – pozycje rygla są zróżnicowane Pozycja transportowa Dla celów transportu niezajmującego nadmiernej powierzchni można skrócić wysięgnik urządzenia do minimalnej długości. Ustalić kąt obsługi N Wcisnąć przycisk odryglowania (1) N Obrócić rękojeść manipulacyjną (2) o 90° w stosunku do wysięgnika (3) i następnie ją zaryglować – występują 2 pozycje ryglowania: 0° oraz 90° N Wcisnąć przycisk odryglowania (1) N Ugiąć i zaryglować wysięgnik (2); 4 pozycje ryglowania: A, B, C oraz D

Regulacja kąta pochylenia roboczego

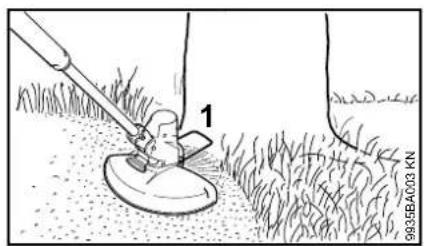

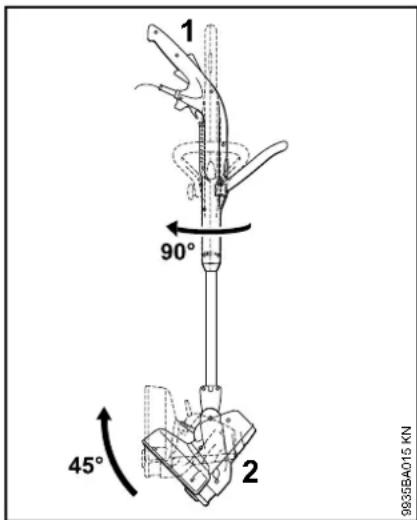

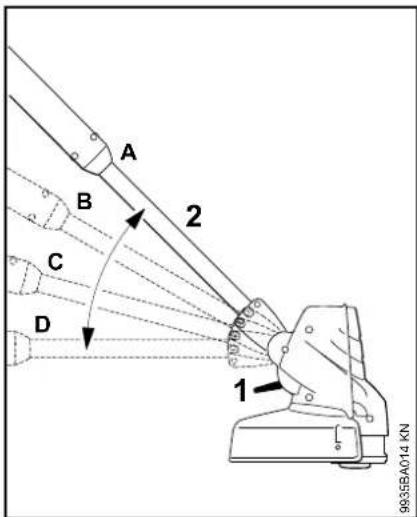

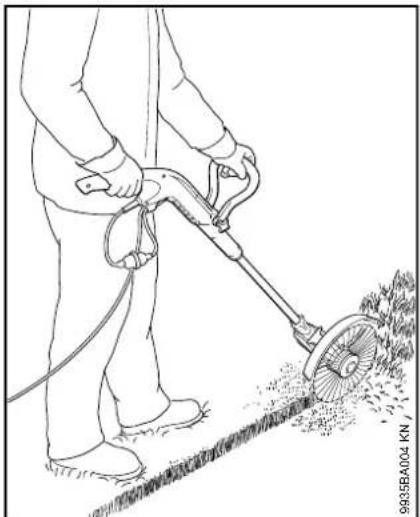

N obrócić rękojeść manipulacyjną (1) o 90° w stosunku do wysięgnika i zaryglować, patrz rozdział "Regulacja uchwytów" N pochylić wysięgnik (2) o 45° i zaryglować go w tej pozycji, patrz rozdział "Regulacja kąta pochylenia roboczego" N Rozkładanie elementu dystansowego W czasie przycinania brzegów nie naciskać na element dystansowy. Wartości napięcia oraz częstotliwości urządzenia (patrz tabliczka znamionowa) są zgodne z wartościami napięcia oraz częstotliwości sieci zasilania Wartość minimalna zabezpieczenia przyłącza sieciowego musi odpowiadać wartości podanej w rozdziale "Dane techniczne" – patrz rozdział "Dane techniczne". Urządzenie musi zostać podłączone do źródła zasilania napięciem poprzez wyłącznik ochronny różnicowo-prądowy tak, żeby nastąpiło odcięcie prądu w sytuacji, w której wartość prądu odprowadzanego do ziemi przekroczy 30 mA. Przyłącze sieciowe musi spełniać wymagania IEC 60364 a także lokalnych przepisów obowiązujących w miejscu użytkowania urządzenia. Przedłużacz Przedłużacz musi być zbliżony konstrukcyjnie do właściwości przewodu zasilającego w urządzeniu. Przestrzegać oznaczenia konstrukcji (oznaczenie typu) podanego na przewodzie zasilającym. Kable w przewodzie muszą posiadać minimalny przekrój poprzeczny, który jest zależny od napięcia sieciowego oraz długości przewodu zasilania. N Wsunąć wtyczkę (1) do złącza (2) przedłużenia przewodu Zabezpieczenie przed wyrwaniem Zabezpieczenie przed wyrwaniem chroni przewód zasilania napięciem przed uszkodzeniem. N z przedłużenia przewodu utworzyć pętlę N przeprowadzić pętlę (3) przez otwór (4) Przezbrojenie urządzenia na krawędziarkę

Podłączenie urządzenia do sieci zasilania prądem elektrycznym Długość przewodu sieciowego Minimalny przekrój poprzeczny 220 V – 240 V: do 20 m 1,5 mm

9935BA017 KNFSE 52 polski

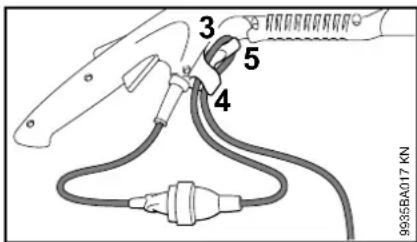

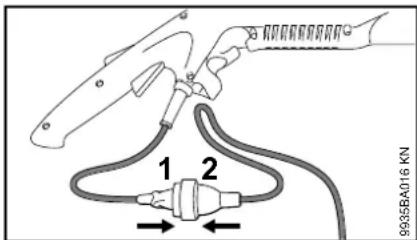

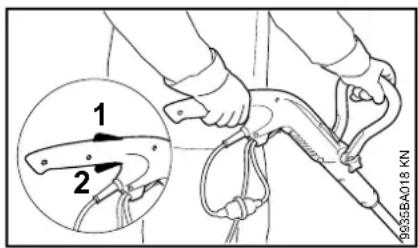

N założyć pętlę (3) na hak (5) i mocno zacisnąć N włożyć wtyczkę przedłużenia przewodu zasilania do przepisowo zamontowanego gniazda sieciowego N Wybrać bezpieczne i stabilne stanowisko pracy. N urządzenie należy uchwycić dwoma rękami – jedna dłoń spoczywa na rękojeści manipulacyjnej – druga dłoń na przednim uchwycie N stać w wyprostowanej pozycji – trzymać urządzenie w stanie odprężonym N Narzędzie tnące nie może dotykać żadnych przedmiotów ani podłoża. N wcisnąć i przytrzymać w pozycji wciśniętej blokadę włączania (1), N wcisnąć blokadę dźwigni głównego przełącznika (2) N zwolnić dźwignię blokady głównego przełącznika oraz oraz dźwignię głównego przełącznika. OSTRZEŻENIE Pomimo zwolnienia blokady dźwigni głównego przełącznika oraz dźwigni głównego przełącznika narzędzie tnące obraca się jeszcze przez krótki czas – efekt wybiegu bezwładnościowego! Przy dłuższych przerwach w pracy – wyjąć wtyczkę z gniazda sieciowego. Jeżeli urządzenie nie będzie przez dłuższy czas użytkowane, to należy je tak odstawić, żeby nie stanowiło dla nikogo zagrożenia. Zabezpieczyć urządzenie przed użyciem przez osoby nieupoważnione. Włączanie urządzenia

9935BA018 KN Wyłączanie urządzeniaFSE 52 polski

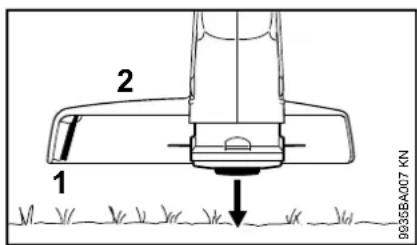

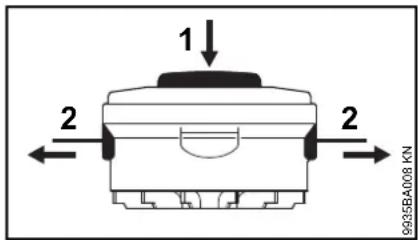

N wirującą głowicę koszącą należy przytrzymać równolegle nad koszoną powierzchnią – następnie lekko uderzyć nią o podłoże – przy powyższej czynności zostanie uzupełnionych około 3 cm sznura tnącego Noż korygujący (1) usytuowany na osłonie (2) skróci nadwyżki sznura tnącego do optymalnej długości – w związku z tym należy unikać wielokrotnego uderzania głowicą o podłoże! Długość sznurów tnących może zostać wyregulowana tylko wtedy, gdy obydwa sznury tnące będą posiadały długość nie mniejszą niż 2,5 cm! Jeżeli sznur tnący będzie krótszy niż 2,5 cm, to długość należy wyregulować ręcznie; patrz rozdział "Ręczna regulacja sznura tnącego (żyłki)" Ręczna regulacja sznura tnącego (żyłki) N wyłączyć urządzenie N wyjąć wtyczkę z gniazda sieciowego N obrócić urządzenie N wcisnąć aż do oporu przycisk (1) na korpusie szpulki N wyciągnąć ze szpulki końcówki sznurów tnących (2) Jeżeli w korpusie szpulki nie ma zapasu sznura, należy to należy ją wymienić, patrz rozdział "Wymiana korpusu szpulki z zapasem sznura" STIHL AutoCut 2-2 Przed wymianą sznura tnącego (zwanego dalej "sznurem") należy bezwzględnie zbadać stan wyeksploatowania głowicy koszącej. OSTRZEŻENIE Jeżeli można stwierdzić intensywne ślady wyeksploatowania to należy wymienić kompletną głowicę koszącą. Należy zwrócić się do fachowego dystrybutora. Przygotowanie urządzenia N wyłączyć urządzenie N wyjąć wtyczkę z gniazda sieciowego N obrócić urządzenie Usunąć pozostałości poprzednich sznurów Przy normalnej eksploatacji zapas sznurów tnących zostaje wyczerpany prawie w całości. Regulacja długości sznurów tnących (żyłek)

Wymiana korpusu szpulki ze sznuramiFSE 52 polski

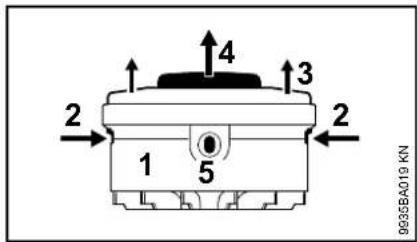

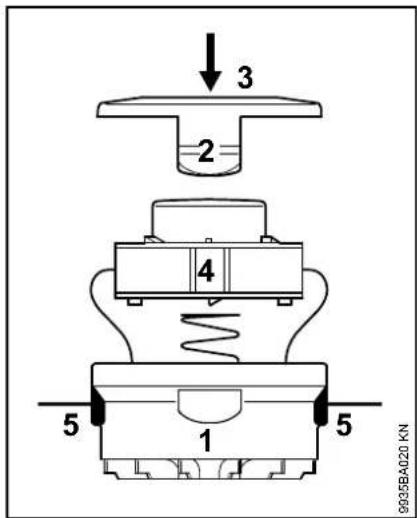

Wymontowanie szpulki N przytrzymać obudowę (1) N ścisnąć nakładki (2) i zdjąć pokrywę (3) N wyjąć szpulkę (4) z obudowy Zamontować nowy podzespół "Korpus szpulki ze sznurem" N zastosować sznury o średnicy 1,6 mm N przeprowadzić końcówki sznurów przez otwory (5) w obudowie (1) N włożyć szpulkę (4) do obudowy N wcisnąć pokrywę (3), aż nastąpi wyraźnie słyszalny odgłos zaryglowania obydwóch nakładek (2) Przy przerwach w eksploatacji trwających powyżej 3 miesięcy: N dokładnie oczyścić urządzenie, a szczególnie szczeliny cyrkulacji powietrza chłodzącego N wymontować, oczyścić i zbadać stan techniczny szpulki i sznurów tnących Elastyczność, a tym samym trwałość sznurów tnących można zwiększyć, jeżeli będą one przechowywane w pojemniku z wodą. N Przechowywać urządzenie w suchym i bezpiecznym miejscu. Chronić przed użyciem przez osoby nieupoważnione (np. przez dzieci).

Przechowywanie urządzeniaFSE 52 polski

Wskazówki dotyczące przeglądów technicznych i konserwacji Powyższe informacje odnoszą się do pracy urządzenia w normalnych warunkach eksploatacyjnych. W warunkach utrudnionej eksploatacji (np. intensywny kurz itp.) oraz wydłużonego dziennego czasu pracy podane powyżej interwały należy odpowiednio skrócić. Przed rozpoczęciem pracy Po zakończeniu pracy lub codziennie Co tydzień Co miesiąc Przy wystąpieniu zakłóceń Przy wystąpieniu uszkodzeń Jeżeli zachodzi potrzeba Kompletna maszyna kontrola wzrokowa (stan ogólny) X oczyścić X Przewód zasilania napięciem sprawdzić X zlecić wymianę fachowemu dystrybutorowi

Dźwignia głównego przełącznika, dźwignia blo- kady głównego przełącznika Badanie sprawności funkcjonalnej X zlecić wymianę fachowemu dystrybutorowi

Szczeliny cyrkulacji powietrza chłodzącego oczyścić X Dostępne śruby i nakrętki dokręcić X Narzędzia tnące (głowica kosząca) Badanie wzrokowe X wymienić X sprawdzić zamocowanie X Naklejki ostrzegające o zagrożeniach wymienić X

STIHL zaleca zwrócenie się do fachowego dystrybutora firmy STIHLFSE 52 polski

Stosowanie się do wskazówek niniejszej Instrukcji użytkowania pozwoli uniknąć ponadnormatywnego zużycia eksploatacyjnego urządzenia oraz uszkodzeń urządzenia. Użytkowanie, obsługi techniczne oraz przechowywanie musi się odbywać z taką starannością, jak to opisano w niniejszej Instrukcji obsługi. Za wszystkie szkody jakie wystąpią wskutek nieprzestrzegania wskazówek dotyczących bezpieczeństwa, obsługi technicznej i konserwacji odpowiada użytkownik urządzenia. Obowiązuje to szczególnie wtedy, gdy: – dokonano zmian konstrukcyjnych produktu bez zezwolenia firmy STIHL – zastosowano narzędzia lub elementy wyposażenia, które do niniejszego urządzenia nie zostały dozwolone, nie nadawały się lub nie przedstawiały odpowiedniej jakości – użytkowano urządzenie w sposób sprzeczny z jego przeznaczeniem – urządzeniem posługiwano się podczas imprez sportowych czy zawodów – wystąpiły szkody będące konsekwencją użytkowania urządzenia z podzespołami niesprawnymi technicznie Czynności obsługi technicznej Należy regularnie wykonywać wszystkie czynności, które zostały opisane w rozdziale „Wskazówki dotyczące obsługi technicznej i konserwacji“. Jeżeli czynności obsługi technicznej nie mogą zostać wykonane przez użytkownika, to należy zlecić ich wykonanie wyspecjalizowanemu dystrybutorowi. Firma STIHL zaleca wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne. Jeżeli wykonanie czynności obsługi technicznej zostanie zaniedbane lub zostaną one wykonane niefachowo, to mogą powstać szkody, za które odpowiedzialność będzie ponosić sam użytkownik. Należą do tego między innymi: – uszkodzenia silnika elektrycznego wynikłe z niewykonania obsługi technicznej we właściwym czasie lub niewłaściwym zakresie (np. niewystarczające oczyszczenie prowadników cyrkulacji powietrza chłodzącego) – szkody powstałe wskutek nieprawidłowego podłączenie urządzenia do sieci zasilania prądem elektrycznym (napięcie, niewystarczające przekroje przewodów zasilających) – korozja oraz szkody powstałe wskutek nieprawidłowego magazynowania – uszkodzenia urządzenia powstałe wskutek stosowania części zamiennych niskiej jakości Podzespoły ulegające zużyciu eksploatacyjnemu Niektóre podzespoły urządzenia mechanicznego – także przy prawidłowym użytkowaniu – ulegają naturalnemu zużyciu eksploatacyjnemu i muszą, w zależności od rodzaju oraz okresu użytkowania, zostać w odpowiednim czasie wymienione. Należą do nich między innymi: – Narzędzie tnące – Osłona – Szczotki węglowe Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeńFSE 52 polski

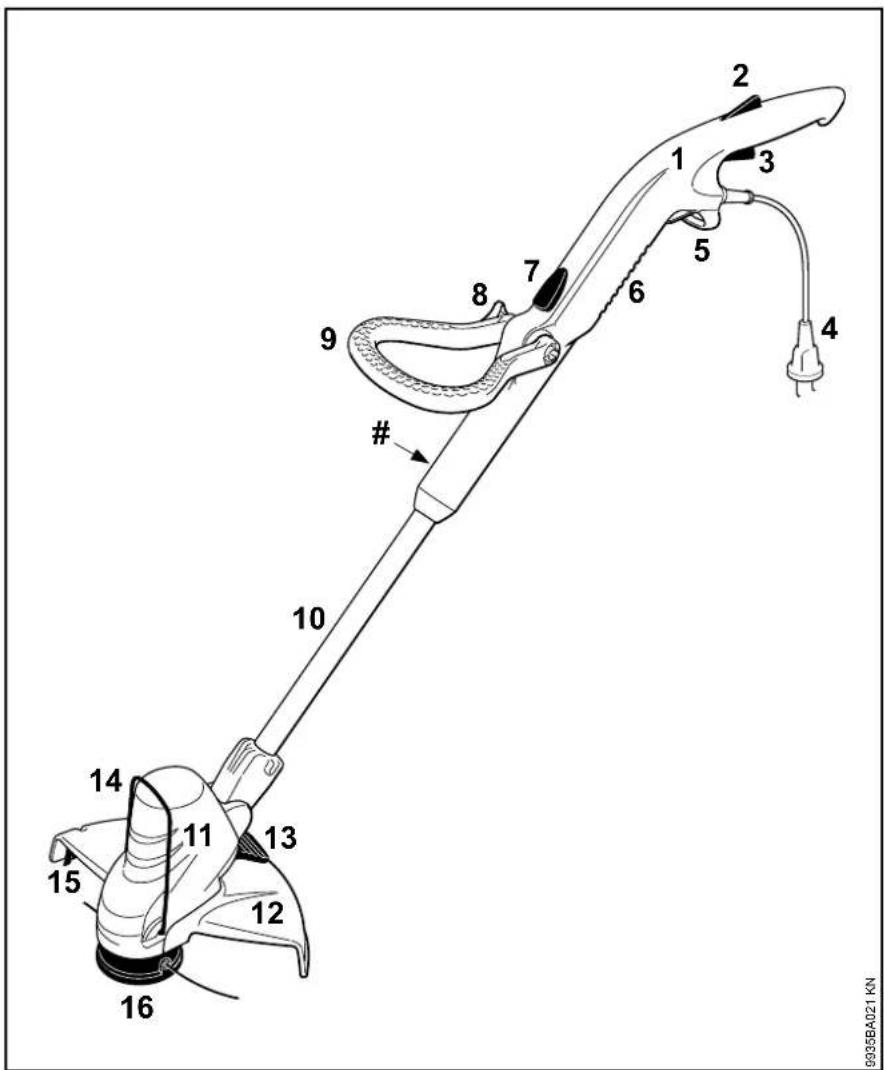

1 Rękojeść manipulacyjna 2 Blokada dźwigni głównego przełącznika 3 Dźwignia głównego przełącznika 4 Przewód zasilania napięciem 5 Odciążenie przewodu 6 Otwory zasysania powietrza chłodzącego 7 Odryglowanie rękojeści manipulacyjnej 8 Nakrętka skrzydełkowa 9 Uchwyt kabłąkowy 10 Kolumna osłonowa wysięgnika 11 Obudowa silnika 12 Osłona 13 Odryglowanie obudowy silnika 14 Element dystansowy 15 Nóż korygujący długość żyłek 16 Głowica kosząca # Numer fabryczny maszyny Zasadnicze podzespoły urządzenia

Silnik Długość Ciężar Wartości hałasu i drgań Przy ustalaniu wartości hałasu i drgań przyjęto fazę pracy urządzenia z najwyższą nominalną prędkością obrotową. Dalsze informacje dotyczące spełnienia dyrektywy 2002/44/WE w sprawie minimalnych wymagań w zakresie ochrony zdrowia i bezpieczeństwa dotyczących narażenia pracowników na ryzyko spowodowane czynnikami fizycznymi (wibracji) znajdują się na stronie www.stihl.com/vib/ Poziom ciśnienia akustycznego L

EN 50636-2-91 Poziom mocy akustycznej L

EN 50636-2-91 Wartość drgań a

wg EN 50636-2-91 Współczynnik K-poziomu ciśnienia akustycznego i mocy akustycznej wyznaczony wg dyrektywy 2006/42/WE wynosi 2,5 dB(A), zaś współczynnik K-poziomu drgań wyznaczony wg dyrektywy 2006/42/WE wynosi 2,0 m/s

REACH Skrót REACH oznacza Zarządzenie UE w przedmiocie rejestracji, oceny i zezwoleń eksploatacyjnych dla chemikaliów. Informacje dotyczące spełnienia wymagań Zarządzenia REACH (UE) Nr. 1907/2006 patrz www.stihl.com/reach Użytkownicy urządzenia mogą wykonywać tylko te przeglądy techniczne i konserwacje, które zostały opisane w niniejszej Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi. Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne. Należy posługiwać się wyłącznie częściami zamiennymi dozwolonymi do stosowania przez firmę STIHL do napraw niniejszego urządzenia lub równorzędnych technicznie. Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzeniem urządzenia. Firma STIHL zaleca stosowanie oryginalnych części zamiennych tej firmy. Oryginalne części zamienne firmy STIHL można rozpoznać po numerze katalogowym części zamiennej, po napisie { a także po znaku części zamiennych STIHL K (na mniejszych częściach zamiennych znak ten może występować samodzielnie). Dane techniczne Napięcie znamionowe: 220 - 240 V Częstotliwość: 50 / 60 Hz Natężenie prądu znamionowego: 2,3 A Moc: 500 W Znamionowa prędkość obrotowa pod obciążeniem: 6000 1/min Bezpiecznik: min. 10 A Klasa zabezpieczenia: II, E 1140 mm do 1310 mm (zależnie od wybranej długości wysięgnika) w stanie kompletnym z narzędziem tną- cym i osłoną FSE 52

Wykonanie dla Wielkiej Brytanii, z przewodem zasilania energią o długości 10 metrów: 2,8 kg 81 dB(A) 94 dB(A) Uchwyt lewy: 3,0 m/s

Uchwyt prawy: 4,5 m/s

Wskazówki dotyczące naprawFSE 52 polski

W zakresie gospodarki odpadami należy stosować się do krajowych przepisów regulujących gospodarkę odpadami. Produkty STIHL nie należą do odpadków z gospodarstwa domowego. Produkt STIHL, akumulator, wyposażenie dodatkowe i opakowanie należy utylizować w sposób przyjazny dla środowiska naturalnego. Aktualne informacje dotyczące gospodarki odpadami można uzyskać u autoryzowanego dealera firmy STIHL. ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen Niemcy oświadcza na własną odpowiedzialność, że spełnia obowiązujące postanowienia dyrektyw 2006/42/WE, 2014/30/UE, 2000/14/WE und 2011/65/UE i zostało opracowane oraz wykonane zgodnie z obowiązującymi w dniu produkcji wersjami następujących norm: EN 55014-1, EN 55014-2, EN 60335-1, EN 50636-2-91, EN 61000-3-2, EN 61000-3-3 Przy ustalaniu odpowiadającego wynikom pomiarów oraz gwarantowanego poziomu mocy akustycznej zastosowano procedurę przewidzianą przez dyrektywę 2000/14/WE, dodatek VI, z uwzględnieniem wymagań określonych w normie ISO 11094. Jednostka notyfikowana: DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt Zmierzony poziom mocy akustycznej Gwarantowany poziom mocy akustycznej Archiwizacja dokumentacji technicznej: ANDREAS STIHL AG & Co. KG Produktzulassung Rok produkcji, kraj produkcji oraz numer maszyny są podane na urządzeniu. Waiblingen, 01.03.2017 ANDREAS STIHL AG & Co. KG zup. Thomas Elsner Kierownik działu zarządzania produktami i usług Utylizacja 000BA073 KN Deklaracja zgodności UE Wykonanie: Kosa mecha- niczna z napędem elektrycznym Oznaczenie fabryczne: STIHL Typ: FSE 52 Identyfikacja serii: 4816 94 dB(A) 96 dB(A)FSE 52 polski 275FSE 52 polski 276www.stihl.com *04587779921A* 0458-777-9921-A 0458-777-9921-A INT1 DGFESfIdNHPngp
