MANUAL DE USUARIO FSE 52 STIHL
Manual de instrucciones

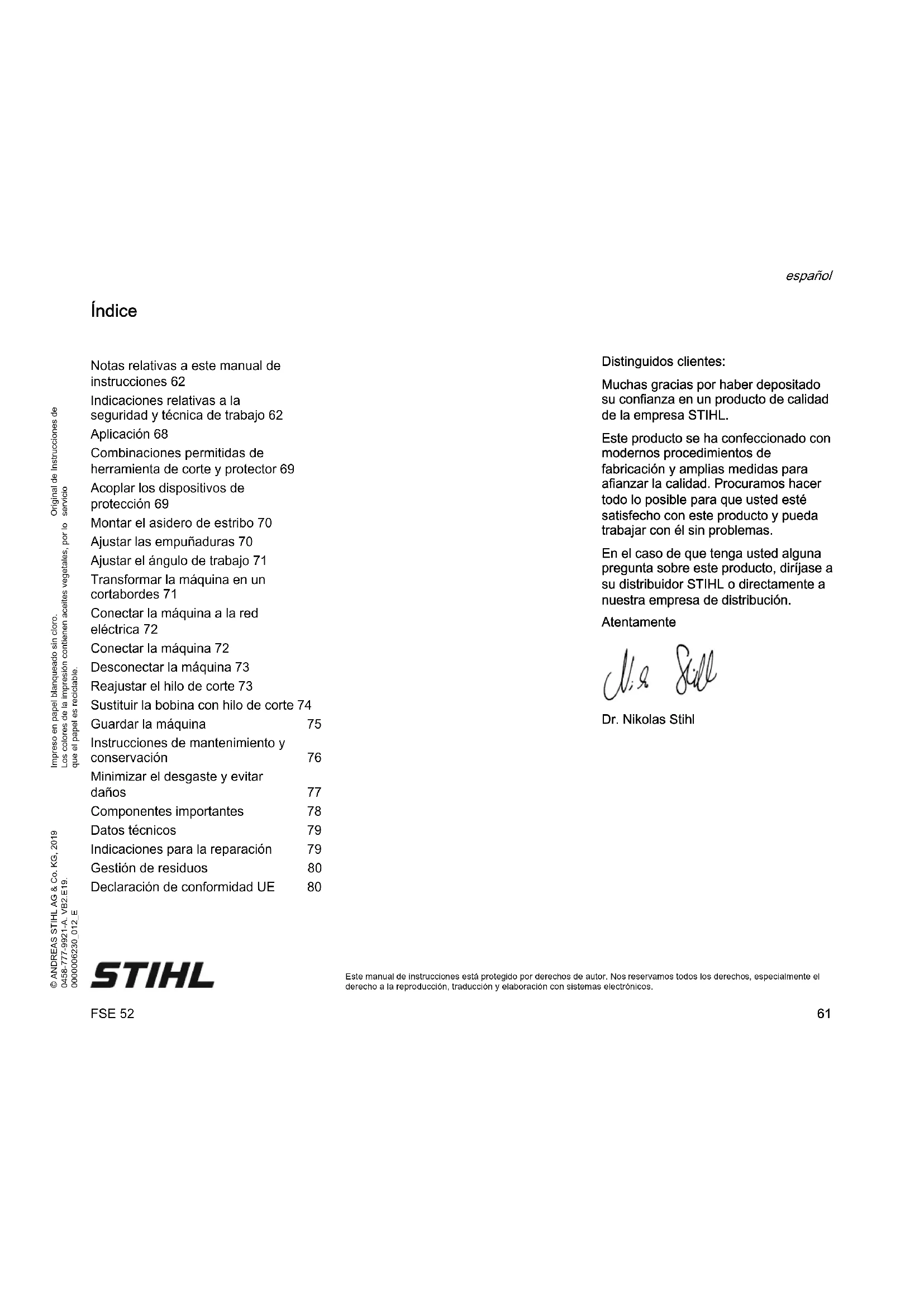

Notas relativas a este manual de instrucciones 62
Indicaciones relativas a la seguridad y técnica de trabajo 62
Aplicación 68

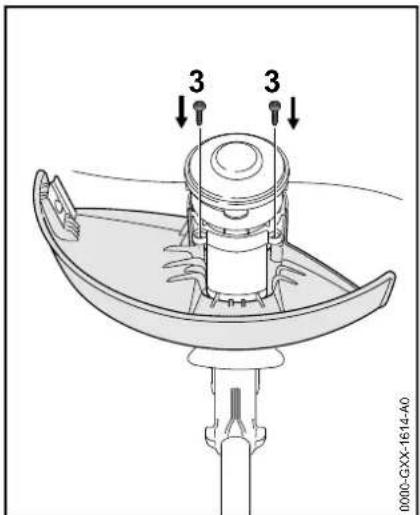

Combinaciones permitidas de herramienta de corte y protector 69
Acoplar los dispositivos de protección 69
Montar el asidero de estribo 70
Ajustar las empuñaduras 70
Ajustar el ángulo de trabajo 71
Transformar la máquina en un cortabordes 71
Conectar la máquina a la red eléctrica 72

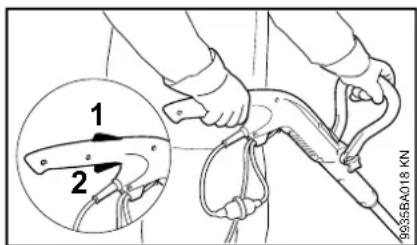

Conectar la máquina 72
Desconectar la máquina 73
Reajustar el hilo de corte 73
Sustituir la bobina con hilo de corte 74
Guardar la máquina 75
Instrucciones de mantenimiento y conservación 76
Minimizar el desgaste y evitar daños 77
Componentes importantes 78
Datos técnicos 79
Indicaciones para la reparación 79
Gestión de residuos 80
Declaración de conformidad UE 80
STIHL
FSE 52
Distinguidos clientes:
Muchas gracias por haber depositado su confianza en un producto de calidad de la empresa STIHL.
Este producto se ha confeccionado con modernos procedimientos de fabricación y amplias medidas para afianzar la calidad. Procuramos hacer todo lo posible para que usted esté satisfecho con este producto y pueda trabajar con él sin problemas.
En el caso de que tenga usted alguna pregunta sobre este producto, diríjase a su distribuidor STIHL o directamente a nuestra empresa de distribución.
Atentamente
Dr. Nikolas Stihl
Este manual de instrucciones está protegido por derechos de autor. Nos reservamos todos los derechos, especialmente el derecho a la reproducción, traducción y elaboración con sistemas electrónicos.
español
Notas relativas a este manual de instrucciones
Símbolos gráficos
Todos los símbolos gráficos existentes en la máquina están explicados en este manual de instrucciones.
Marcación de párrafos de texto
ADVERTENCIA
Advertencia de peligro de accidente y riesgo de lesiones para personas y de daños materiales graves.
INDICACIÓN
Advertencia de daños de la máquina o de los diferentes componentes.
Perfeccionamiento técnico
STIHL trabaja permanentemente en el perfeccionamiento de todas las máquinas y dispositivos; por ello, nos reservamos los derechos relativos a las modificaciones del volumen de suministro en la forma, técnica y equipamiento.
De los datos e ilustraciones de este manual de instrucciones no se pueden deducir por lo tanto derechos a reclamar.
Indicaciones relativas a la seguridad y técnica de trabajo
Será necesario observar medidas de seguridad especiales al trabajar con esta máquina, porque se trabaja a un número de revoluciones muy elevado de la herramienta de corte y con corriente eléctrica.
Antes de ponerla en servicio por primera vez, leer con atención todo el manual de instrucciones y guardarlo en un lugar seguro para posteriores consultas. La inobservancia del manual de instrucciones puede tener consecuencias mortales.
Observar las normas de seguridad relativas al país, de p. ej. las Asociaciones Profesionales del ramo, organismos sociales y autoridades competentes para asuntos de prevención de accidentes y otras.
Al trabajar por primera vez con esta máquina: dejar que el vendedor o un especialista le enseñe cómo manejarla de forma segura – o bien tomar parte en un cursillo especializado.
Los menores de edad no deberán trabajar con esta máquina – a excepción de jóvenes mayores de 16 años que estén aprendiendo bajo la tutela de un instructor.
No dejar que se acerquen niños, animales ni espectadores.
Si la máquina no se utiliza, se deberá colocar de forma que nadie corra peligro. Dejar la máquina, de manera que no la toquen personas ajenas, desenchufarla de la red.
El usuario es el responsable de los accidentes o peligros que afecten a otras personas o sus propiedades.
Prestar o alquilar esta máquina únicamente a personas que estén familiarizadas con este modelo y su manejo – y entregarles siempre también el manual de instrucciones.
La personas que no estén en condiciones de manejar este aparato por motivos de limitación de la capacidad física, sensorial o psíquica sólo deben trabajar con el mismo bajo tutela y siguiendo las instrucciones de una persona responsable.
El uso de máquinas que emitan ruidos puede estar limitado temporalmente por disposiciones nacionales o también comunales.
Antes de comenzar el trabajo, comprobar siempre la máquina en cuanto al estado reglamentario. Prestar especial atención al cable de conexión, el enchufe y los dispositivos de seguridad.
No emplear el cable de conexión para tirar de la máquina o transportarla.
Ante cualesquiera trabajos en la máquina, p. ej. limpieza, mantenimiento, cambio de piezas – ¡desenchufarla de la red!
El protector de la máquina no puede proteger al usuario contra todos los objetos (piedras, cristal, alambre, etc.) que pueda despedir la herramienta de corte. Estos objetos pueden rebotar en algún lugar y pegarle luego al usuario.
No emplear hidrolimpiadoras de alta presión para limpiar la máquina. El chorro de agua duro puede dañar piezas de la máquina.
No salpicar la máquina con agua.
Aptitud física
Para trabajar con esta máquina, se deberá estar descansado, encontrarse bien y estar en buenas condiciones.
Quien por motivos de salud no pueda realizar esfuerzos, debería consultar con su médico la posibilidad de trabajar con esta máquina a motor.
Tras haber ingerido bebidas alcohólicas, medicamentos que disminuyan la capacidad de reacción, o drogas, no se deberá trabajar con esta máquina.
Accesorios y piezas de repuesto
Acoplar únicamente herramientas de corte o accesorios autorizados por STIHL para esta máquina o piezas técnicamente equivalentes. Si tiene preguntas al respecto, consulte a un distribuidor especializado. Emplear sólo herramientas o accesorios de gran calidad. De no hacerlo, existe el peligro de que se produzcan accidentes o daños en la máquina.
STIHL recomienda emplear herramientas y accesorios originales STIHL. Las propiedades de éstos armonizan óptimamente con el producto y las exigencias del usuario.
No realizar modificaciones en la máquina – ello puede ir en perjuicio de la seguridad. STIHL excluye cualquier responsabilidad ante daños personales y materiales que se produzcan al emplear equipos de acople no autorizados.
Campos de aplicación
Emplear la máquina – en función de las herramientas de corte asignadas – únicamente para segar hierba así como para cortar hierba silvestre o similares.
No se permite utilizar la máquina para otros fines, ya que se pueden producir accidentes o daños en la misma. No efectuar modificación alguna en este producto – ello también puede originar accidentes o daños en la máquina.
Ropa y equipo
Ponerse la ropa y el equipo reglamentarios.
La ropa deberá ser apropiada y no estorbar. Ponerse ropa ceñida – traje combinado, no abrigo de trabajo.
No ponerse ropa que se pueda enganchar en la madera, arbustos o piezas de la máquina que estén en movimiento. Tampoco bufanda, corbata ni artículos de joyería. Recogerse el pelo largo y sujetarlo (con un pañuelo, gorra, casco, etc.).
Ponerse zapatos resistentes con suelas adherentes y a prueba de resbalamiento.
ADVERTENCIA
Para reducir el peligro de lesiones oculares, ponerse unas gafas protectoras ceñidas según la norma EN 166. Prestar atención a que asienten correctamente las gafas protectoras.
Ponerse un protector para la cara y prestar atención a que asienten correctamente. El protector de la cara no es suficiente para proteger los ojos.
Se recomienda ponerse un protector acústico "personal" – p. ej. protectores de oídos.
Llevar guantes de trabajo robustos de material resistente (p. ej. de cuero).
STIHL ofrece una extensa gama de equipamiento de protección personal.
Transporte de la máquina
Desconectar siempre la máquina y desenchufarla de la red.
En vehículos: asegurar la máquina para que no vuelque ni se dañe.
Antes de empezar el trabajo
Comprobar la máquina
Comprobar que el estado de la máquina reúna condiciones de seguridad – tener en cuenta los capítulos correspondientes del manual de instrucciones:
- El bloqueo de la palanca de mando y la palanca de mando deberán funcionar con suavidad – el bloqueo de la palanca de mando y la palanca de mando deberán volver a su posición de partida tras soltarlos
- La combinación de herramienta de corte y protector deberá estar permitida y todas las piezas deberán estar correctamente montadas. No emplear herramientas de corte de metal – ¡peligro de lesiones!
- Comprobar la herramienta de corte en cuanto a montaje correcto, asiento firme y estado perfecto
- Comprobar los dispositivos de protección (p. ej. el protector para la herramienta de corte) en cuanto a daños o bien desgaste. Renovar las piezas que estén dañadas. No utilizar esta máquina estando dañado el protector
-
Las empuñaduras tienen que estar limpias y secas, exentas de suciedad – es importantes para manejar la máquina de forma segura
-
Ajustar la empuñadura con arreglo a la estatura
- Comprobar el perfecto funcionamiento de las posibilidades de ajuste de las empuñaduras – véase "Ajustar las empuñaduras" y "Ajustar el ángulo de trabajo"
La máquina sólo se deberá utilizar si reúne condiciones de seguridad para el trabajo – ¡peligro de accidente!
Poner la máquina en funcionamiento sólo si todos los componentes están exentos de daños y firmemente montados.
No efectuar modificación alguna en los dispositivos de mando ni en los de seguridad.
Al conectar la máquina, la herramienta de corte no deberá tocar objeto alguno ni el suelo.
Evitar el contacto con la herramienta de corte – ¡peligro de lesiones!
La herramienta de corte sigue girando todavía un momento tras soltar el acelerador – ¡efecto de funcionamiento por inercia!
Conexión eléctrica
Disminuir el riesgo de descarga eléctrica:
- La tensión y la frecuencia de la máquina (véase el rótulo de modelo) tienen que coincidir con las de la red.
- Comprobar el cable de conexión, el enchufe de la red y el cable de prolongación en cuanto a daños. No se admite emplear cables, acoplamientos ni enchufes que estén dañados o cables de conexión que no correspondan a las normas.
- Enchufándola sólo a una caja de enchufe que esté debidamente instalada
- El aislamiento del cable de conexión y del de prolongación, el enchufe y el acoplamiento deben estar en perfecto estado
- No asir nunca el enchufe de conexión a la red, el cable de conexión, así como las uniones por enchufe con las manos mojadas
- Empleando un cable de prolongación que corresponda a las normas para la aplicación concreta
Tender debidamente el cable de conexión y el de prolongación:
- Observar las secciones mínimas de los distintos cables – véase "Conectar la máquina a la red eléctrica"
-
Tender el cable de conexión y marcarlo, de manera que no sufra daños y que nadie pueda correr peligro – ¡peligro de tropezar!
-
El uso de cables de prolongación inapropiados pueden ser peligroso. Emplear sólo cables de prolongación que estén homologados para su uso en el exterior y estén correspondientemente marcados así como que tengan una sección suficiente
- El enchufe y el acoplamiento del cable de prolongación tienen que estar protegidos contra el agua de salpicaduras y no deberán estar dentro del agua.
- No dejar que el cable roce en cantos ni en objetos puntiagudos o de cantos vivos
- No aplastar el cable en resquicios de puertas o resquicios de ventanas
- En el caso de cables enredados – desenchufarlos y ponerlos en orden
- Evitar sin falta el contacto con la herramienta de corte en rotación
- Desenrollar siempre los tambores de los cables por completo, a fin de evitar el riesgo de incendio por sobrecalentamiento
Sujeción y manejo de la máquina
Sujetar siempre la máquina por las empuñaduras con ambas manos. Adoptar siempre una postura estable y segura.
Diestros
La mano izquierda, en el asidero de estribo; la derecha, en la empuñadura de mando.
Zurdos
La mano derecha, en el asidero de estribo; la izquierda, en la empuñadura de mando.
Durante el trabajo
En caso de dañarse el cable de conexión a la red, desenchufarlo inmediatamente – ¡peligro de muerte por descarga eléctrica!
No dañar el cable de conexión a la red pisándolo con vehículos, aplastándolo, tirando violentamente de él, etc.
No desenchufar la máquina de la red tirando del cable de conexión, agarrar el enchufe mismo.
Asir el enchufe y el cable de conexión únicamente con las manos secas.
No salpicar nunca la máquina con agua – ¡peligro de cortocircuito!
No trabajar con la máquina con lluvia ni en un entorno mojado o muy húmedo – el motor de accionamiento no está protegido contra el agua – ¡peligro de descarga eléctrica y de cortocircuito!
No dejar la máquina expuesta a la lluvia.
En caso de peligro inminente, o bien en caso de emergencia, desconectar inmediatamente la máquina – soltar el bloqueo de la palanca de mando y ésta.
La máquina la maneja una sola persona – no permitir la presencia de otras personas en la zona de trabajo.
En un amplio círculo en torno al lugar de trabajo puede existir un peligro de accidente originado por objetos despedidos, por lo que no se deberá permitir la presencia de otras personas en un círculo de 15 m. Mantenerse a esta distancia también respecto de objetos (vehículos, ventanas) – ¡peligro
español
de daños materiales! También a una distancia de más de 15 m no se puede excluir que exista peligro.
Inspeccionar el terreno: pueden salir despedidos objetos sólidos – pie-dras, piezas de metal o similares – también por encima de 15 m – ¡peligro de lesiones! – y pueden dañar la herramienta de corte así como otros objetos
(p. ej. vehículos aparca- dos, cristales de ventanas) (daños materiales).
No trabajar nunca sin el protector apropiado para la máquina y la herramienta de corte – ¡riesgo de lesiones! por objetos despedidos
No cortar hierba mojada.
Tener cuidado en pendientes y en terreno irregular, etc. – ¡peligro de resbalar!
Guiar siempre el cable de conexión detrás de la máquina – no ir hacia atrás – ¡peligro de tropezar!
Prestar atención a los obstáculos: tocones, raíces – ¡peligro de tropezar!
Trabajar sólo estando de pie en el suelo, no hacerlo nunca desde lugares inestables, jamás desde escaleras o desde una plataforma elevadora.
Al llevar un protector para los oídos, hay que prestar más atención y tener más precaución, porque se perciben peor las señales de aviso de peligro (gritos, señales acústicas o similares).
Hacer siempre oportunamente pausas en el trabajo para prevenir el cansancio y el agotamiento – ¡peligro de accidente!
Trabajar con tranquilidad y prudencia – sólo en buenas condiciones de luz y visibilidad. Trabajar con precaución, no poner en peligro a otras personas.
Trabajar con especial precaución en terrenos de poca visibilidad y con mucha vegetación.
Comprobar la herramienta de corte, a intervalos breves y hacerlo inmediatamente si se percibe algún cambio:
- Desconectar la máquina a motor, sujetarla de forma segura, oprimir la herramienta de corte contra el suelo para frenarla y desenchufarla de la red
- Revisar el estado y asiento firme, prestar atención a las fisuras
- Sustituir inmediatamente las herramientas de corte dañadas, incluso al tratarse de grietas capilares insignificantes
- Limpiar regularmente el alojamiento de la herramienta de corte de restos de hierba y maleza – quitar las obstrucciones de la zona de la herramienta de corte o del protector.
Para cambiar la herramienta de corte, desconectar la máquina y desenchufarla de la red. ¡Peligro de lesiones! – por un arranque accidental del motor
No seguir utilizando herramientas de corte que estén dañadas o agrietadas ni repararlas – soldándolas o enderezándolas – deformaciones (desequilibrio).
Las partículas o piezas rotas pueden soltarse y alcanzar a gran velocidad al usuario u otras personas – ¡y originar las más graves lesiones!
Emplear sólo un protector con la cuchilla debidamente montada, a fin de que los hilos de corte se limiten a la longitud admisible.
Evitar el contacto con la cuchilla – ¡peligro de lesiones!
Para reajustar a mano el hilo de corte, desconectar sin falta la máquina y desenchufarla de la red – ¡peligro de lesiones!
El uso indebido de la máquina con hilos demasiado largos reduce el número de revoluciones de trabajo del motor. Ello provoca sobrecalentamiento y daños en el motor.
No sustituir el hilo de plástico por uno de alambre – ¡peligro de lesiones!
En el caso de que la máquina haya sufrido incidencias para las que no ha sido diseñada (p. ej., golpes o caídas), se ha de verificar sin falta su funcionamiento seguro antes de seguir utilizándola – véase también "Antes de trabajar". Comprobar sobre todo la operatividad de los dispositivos de seguridad. De ningún modo se deberá seguir utilizando máquinas que ya no sean seguras. En caso de dudas, consultar a un distribuidor especializado.
Antes de ausentarse de la máquina: desconectarla – desenchufarla de la red.
Vibraciones
La utilización prolongada de la máquina puede provocar trastornos circulatorios en las manos ("enfermedad de los dedos blancos") originados por las vibraciones.
No se puede establecer una duración general del uso, porque ésta depende de varios factores que influyen en ello.
El tiempo de uso se prolonga:
- Protegiendo las manos (guantes calientes)
- Haciendo pausas
El tiempo de uso se acorta por:
- La predisposición personal a una mala circulación sanguínea (síntomas: dedos fríos con frecuencia, hormigueo)
- Bajas temperaturas
- Magnitud de la fuerza de sujeción (la sujeción firme dificulta el riego sanguíneo)
En el caso trabajar con regularidad y durante mucho tiempo con la máquina y manifestarse repetidamente tales síntomas (p. ej. hormigueo en los dedos), se recomienda someterse a un examen médico.
Mantenimiento y reparación
Ante cualesquiera trabajos de mantenimiento en la máquina, desconectar ésta y desenchufarla de la red. ¡Peligro de lesiones! – por un arranque accidental del motor
Efectuar con regularidad los trabajos de mantenimiento de la máquina. Efectuar únicamente trabajos de mantenimiento y reparaciones que estén descritos en el manual de instrucciones. Encargar todos los demás trabajos a un distribuidor especializado.
STIHL recomienda encargar los trabajos de mantenimiento y las reparaciones siempre a un distribuidor especializado STIHL. Los distribuidores especializados STIHL siguen periódicamente cursillos de instrucción y tienen a su disposición las informaciones técnicas.
Emplear sólo repuestos de gran calidad. De no hacerlo, existe el peligro de que se produzcan accidentes o daños en la máquina. Si tiene preguntas al respecto, consulte a un distribuidor especializado.
STIHL recomienda emplear piezas de repuesto originales STIHL. Las propiedades de éstas armonizan óptimamente con el producto y las exigencias del usuario.
No realizar modificaciones en la máquina – ello puede ir en perjuicio de la seguridad – ¡peligro de accidente!
Comprobar periódicamente el cable de conexión y el enchufe de la red en cuanto a aislamiento perfecto y envejecimiento (fragilidad).
Los componentes eléctricos, como p. ej. el cable de conexión, sólo se deberán reparar o bien renovar por electricistas profesionales.
Limpiar las piezas de plástico con un paño. Los detergentes agresivos pueden dañar el plástico.
No salpicar la máquina con agua.
Comprobar los tornillos de fijación en los dispositivos de seguridad y la herramienta de corte en cuanto a asiento firme y apretarlos si lo requiere su estado.
Limpiar la hendidura de aire de refrigeración si fuera necesario.
Guardar la máquina de forma segura en un local seco.
español
Aplicación
Segar

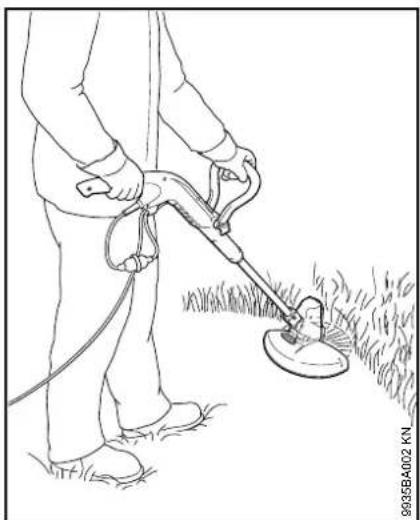

- Agarrar la máquina con ambas manos – una mano, en la empuñadura de mando – la otra, en el asidero de estribo
- Estar erguido – sostener la máquina distendido
●La herramienta de corte no deberá tocar ningún objeto ni el suelo
●Mover la máquina regularmente en vaivén
●La distancia del hilo de corte respecto de la superficie del césped determina la altura de corte - Evitar tocar vallas, muros, piedras, etc. – ello origina un alto desgaste
Segar debajo de obstáculos
Para segar cómodamente debajo de arbustos, se puede regular el ángulo entre el vástago y el cabezal de corte, (véase "Ajustar el ángulo de trabajo").
Trabajar con distanciador


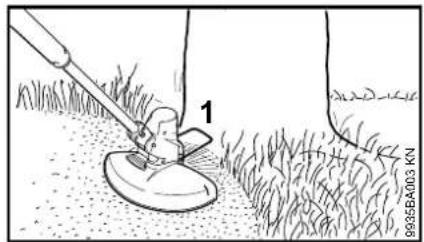

1 99258A003 KN●Desplegar por completo el distanciador (1)
El distanciador (1)
- Limita el sector de trabajo del hilo de corte
- Protege al segar contra daños originados por el hilo de corte en rotación (p. ej. corteza de árbol)
- Establece la distancia respecto del suelo al cortar bordes
ADVERTENCIA
El cabezal de corte puede funcionar por inercia tras desconectar la máquina – regular el distanciador sólo tras detenerse el cabezal de corte, y no hacerlo con el pie.
Cortar bordes
La máquina se puede transformar en un cortabordes con pocas manipulaciones (véase "Transformar la máquina en un cortabordes").

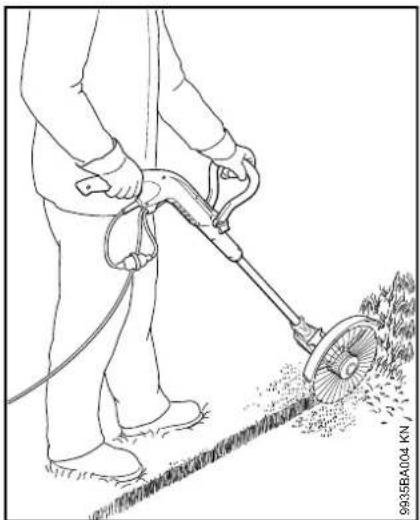

●Colocar la máquina como en la ilustración
- Guiar el hilo de corte a lo largo del borde del césped – al hacerlo, el distanciador establece la distancia respecto del suelo
Gestión de residuos
No echar el material cortado a la basura doméstica, todo lo que se ha cortado se puede compostar.
español
Combinaciones permitidas de herramienta de corte y protector
Herramienta de corte
La máquina se suministra con el cabezal de corte AutoCut 2-2 montado. Por motivos de seguridad, no se permite montar otras herramientas de corte a la motoguadaña.
Protector
Con la máquina se suministra el protector apropiado. Montar sólo este protector – no se permite montar otros protectores. Otras indicaciones – véase "Montar el dispositivo de protección".
Acoplar los dispositivos de protección


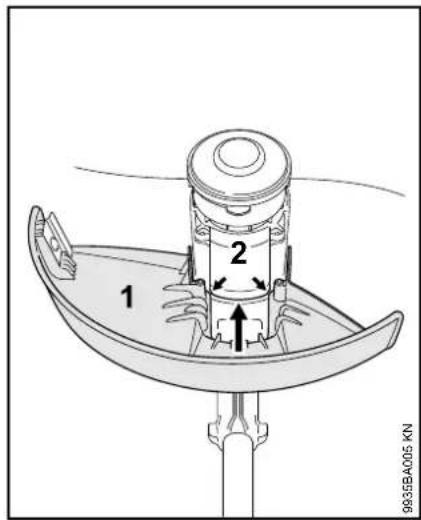

1 2 9935BA005 KN- Insertar el protector (1) en la ranura (flechas) en la carcasa del motor (2) hasta el tope – los orificios en el protector tienen que estar alineados con los orificios en la carcasa del motor
A modo de alternativa, los tornillos se pueden enroscar y apretar con un destornillador de lengüeta.
español
Montar el asidero de estribo


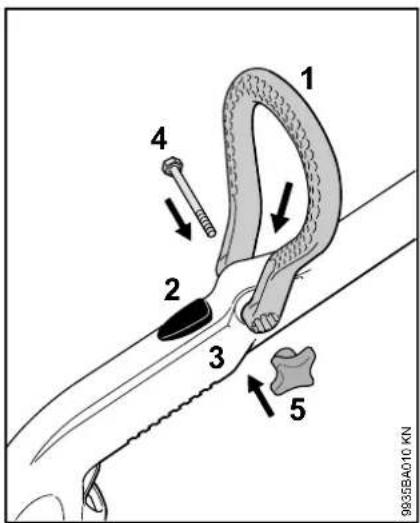

1 2 3 4 5 9358A010 KN- Ajustar el asidero de estribo (1), de manera que los poros en dicho asidero (1) estén orientados hacia el desbloqueo (2)
- Empujar el asidero de estribo (1) sobre la empuñadura de mando (3) hasta que encastre – al hacerlo, descomprimir un poco los brazos del asidero de estribo (1)
- Introducir el tornillo (4) por los orificios
●Enroscar la tuerca de aletas (5) y apretarla
Ajustar las empuñaduras
Ajustar el asidero de estribo


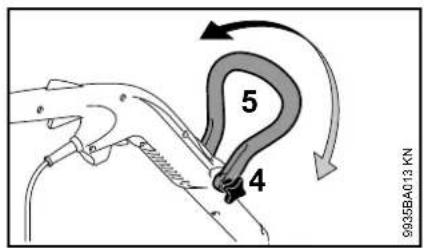

9935BA013 KN●Aflojar la tuerca de aletas (4)
●Mover el asidero de estribo (5) en el sentido de la flecha y encastrarlo – distintas posiciones de enclavamiento
●Apretar la tuerca de aletas (4)
Ajustar la longitud de vástago


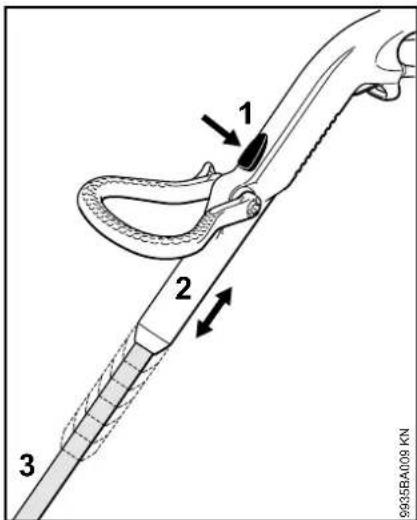

1 2 3 9935BA009 KN●Oprimir el desbloqueo (1)
- Tirar de la empuñadura de mando (2) en sentido longitudinal hacia el vástago (3) y encastrarla - distintas posiciones de enclavamiento
Posición de transporte
Para ahorrar espacio en el transporte de la máquina, se puede ajustar el vástago a la longitud más corta.
Ajustar el ángulo de mando


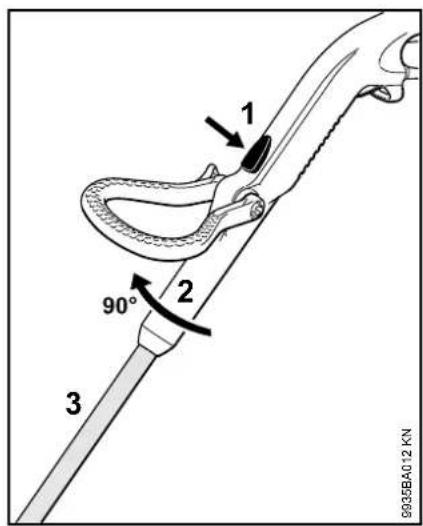

1 2 90° 3 9935BA012 KN●Oprimir el desbloqueo (1)
●Girar la empuñadura de mando (2) en 90° respecto del vástago (3) y encastrarla; 2 posiciones de enclavamiento: 0° y 90°
Ajustar el ángulo de trabajo


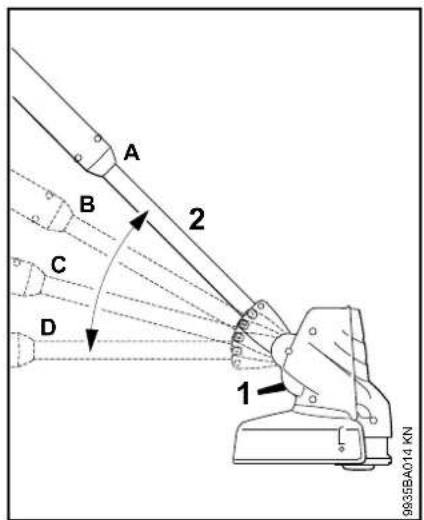

A B C D 1 2 9935BA014 KN●Oprimir el desbloqueo (1)
●Inclinar el vástago (2) y encastrarlo; 4 posiciones de enclavamiento: A, B, C y D
Transformar la máquina en un cortabordes


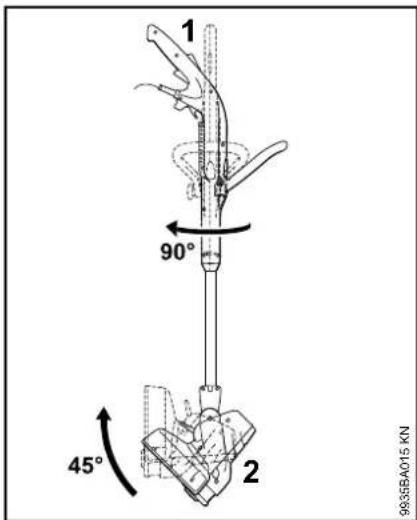

1 90° 45° 2 9836BA015 KN●Girar la empuñadura de mando (1) 90° respecto del vástago y encastrarla; véase "Ajustar las empuñaduras"
●Inclinar el vástago (2) 45° y encastrarlo; véase "Ajustar el ángulo de trabajo"
●Desplegar el distanciador
Mientras se están cortando bordes, no ejercer presión sobre el distanciador.
español
Conectar la máquina a la red eléctrica
La tensión y la frecuencia de la máquina (véase el rótulo de modelo) tienen que coincidir con las de la red.
La protección mínima de la conexión a la red tiene que corresponder a lo especificado en los datos técnicos – véase "Datos técnicos".
La máquina se debe conectar a la red eléctrica por medio de un interruptor de corriente de defecto que interrumpa la alimentación, cuando la corriente diferencial hacia tierra sobrepase 30 mA.
La conexión a la red tiene que corresponder a IEC 60364 así como a las prescripciones de los países.
Cable de prolongación
El cable de prolongación, por su tipo de construcción, tiene que tener al menos las mismas propiedades que el cable de conexión de la máquina. Tener en cuenta la marcación relativa al tipo de construcción (designación de modelo) en el cable de conexión.
Los hilos del cable, en función de la tensión de la red y la longitud del cable, tienen que tener la sección mínima representada.
Longitud de cable Sección mínima
| 220 V – 240 V: | |
| hasta 20 m 1,5 mm | ^2 |
| 20 m hasta 50 m 2,5 mm | ^2 |
| 100 V – 127 V: | |
| hasta 10 m AWG 14 / 2,0 mm | ^2 |
| 10 m hasta 30 m AWG 12 / 3,5 mm | ^2 |


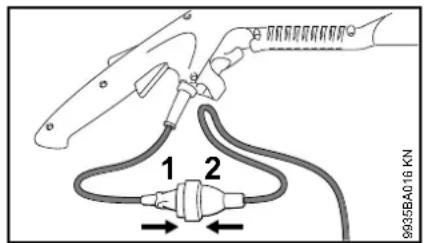

9935BA016 KN 1 2- Insertar el enchufe (1) en el acoplamiento (2) del cable de prolongación
Descarga de tracción
El elemento de descarga de tracción protege el cable de conexión contra daños.

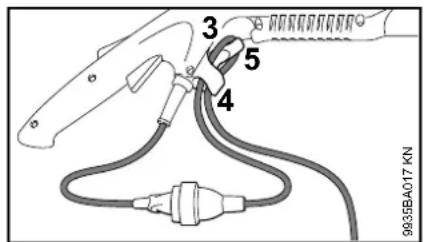

●Pasar el lazo (3) por la abertura (4)
●Pasar el lazo (3) por el gancho (5) y apretarlo
- Insertar el enchufe del cable de prolongación en una caja de enchufe debidamente instalada
Conectar la máquina
- Agarrar la máquina con ambas manos – una mano, en la empuñadura de mando – la otra, en el asidero de estribo
- Estar erguido – sostener la máquina distendido
●La herramienta de corte no deberá tocar ningún objeto ni el suelo
- Oprimir el bloqueo de la palanca de mando (1) y mantenerlo oprimido
●Oprimir la palanca de mando (2)
Desconectar la máquina Reajustar el hilo de corte
●Soltar el bloqueo de la palanca de mando y ésta
ADVERTENCIA
La herramienta de corte sigue girando aún por un momento cuando se suelta el bloqueo de la palanca de mando y ésta – ¡efecto de funcionamiento por inercia!
En pausas de cierta duración – desenchufarla de la red.
Si ya no se utiliza la máquina, se deberá guardar de forma que no se ponga nadie en peligro.
Asegurar la máquina para que no tengan acceso a la misma personas ajenas.


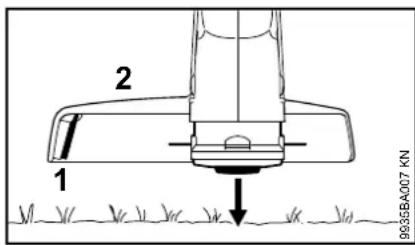

2 1 9935BA007 KN- Mantener el cabezal de corte girando en paralelo sobre la superficie cubierta de hierba – al hacerlo tocar ligeramente el suelo – se reajustan unos 3 cm de hilo de corte
Mediante la cuchilla (1) en el protector (2), se acortan los hilos excesivamente largos a la longitud óptima – evitar por ello que el cabezal toque varias veces seguidas el suelo.
El hilo de corte sólo se reajusta si los dos hilos de corte tienen aún al menos 2,5 cm de longitud.
Si el hilo de corte mide menos de 2,5 cm, reajustar el hilo manualmente; véase "Reajustar a mano el hilo de corte".
Reajustar a mano el hilo de corte
- Desconectar la máquina
●Desenchufar el cable de conexión de la red
●Darle la vuelta a la máquina


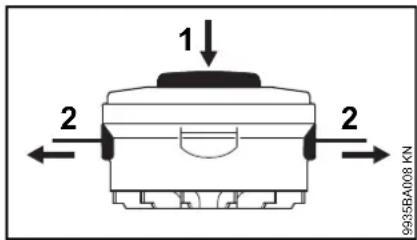

1 2 2 99358A008 KN- Oprimir el botón (1) en el cuerpo de la bobina hasta el tope
●Extraer los extremos del hilo (2) del cuerpo de la bobina
Si no queda ya hilo en la bobina, renovar la "bobina con el hilo"; véase "Renovar la bobina con el hilo de corte".
español
Sustituir la bobina con hilo de corte
STIHL AutoCut 2-2
Antes de sustituir la "bobina con hilo de corte" (llamado en adelante "hilo"), examinar sin falta el cabezal de corte en cuanto a desgaste.
ADVERTENCIA
Si se pueden ver huellas de desgaste pronunciadas, se ha de cambiar el cabezal de corte completo. Acudir a un distribuidor especializado.
Preparar la máquina
- Desconectar la máquina
●Desenchufar el cable de conexión de la red
●Darle la vuelta a la máquina
Quitar los restos de hilo
En el servicio normal, la reserva de hilo en el cabezal se agota casi por completo.
Desmontar la bobina


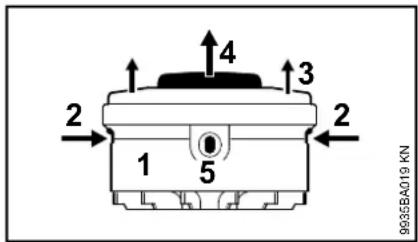

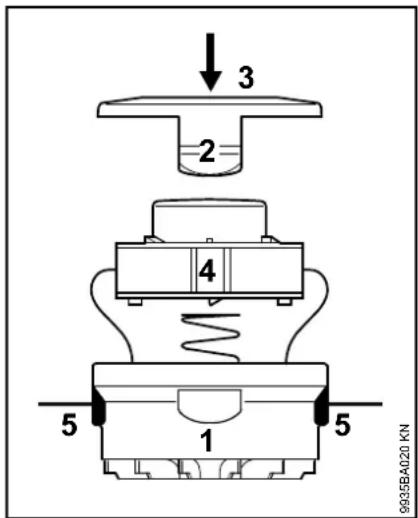

4 3 2 1 5 2 9935BA019 KN●Sujetar la caja (1)
- Oprimir las bridas (2) y quitar la cubierta (3)
●Extraer la bobina (4) de la carcasa
Montar una nueva "bobina con hilo de corte"
●Pasar los extremos del hilo por las aberturas (5) en la caja (1)
●Colocar la bobina (4) en la carcasa
- Oprimir la cubierta (3) hasta que se oiga claramente encastrar las dos bridas (2)
español
Guardar la máquina
En pausas de servicio a partir de unos 3 meses:
●Limpiar a fondo la máquina, especialmente las hendiduras de refrigeración
●Sacar la bobina con el hilo de corte, limpiarla y examinarla
La elasticidad y, con ello, la durabilidad del hilo de corte se puede aumentar si éste se guarda en un recipiente con agua.
●Guardar la máquina en un lugar seco y seguro. Protegerla contra el uso por personas ajenas (p. ej. por niños)
Instrucciones de mantenimiento y conservación
| Estos datos se refieren a condiciones de trabajo normales. En condiciones de trabajo más dificultosas (fuerte acumulación de polvo, etc.) y trabajos diarios de mayor duración, acortar correspondientemente los intervalos indicados. | Antes de comenzar el trabajo | Tras finalizar el trabajo o diariamente | Semanalmente | Mensualmente | En caso de avería | En caso de daños | Si lo requiere su estado | |
| Máquina completa | control visual (estado) X | |||||||
| limpiar X | ||||||||
| Cable de conexión | comprobar X | |||||||
| sustituir por un distribuidor especializado ^1) | X | |||||||
| Palanca de mando, bloqueo de la palanca de mando | comprobación del funcionamiento X | |||||||
| sustituir por un distribuidor especializado ^1) | X | X | ||||||
| Ranuras del aire de refrigeración limpiar X | ||||||||
| Tornillos y tuercas accesibles reapretar X | ||||||||
| Herramientas de corte (cabezal de corte) | Control visual X | |||||||
| sustituir X | ||||||||
| comprobar el asiento firme X | ||||||||
| Rótulos adhesivos de seguridad sustituir X | ||||||||
STIHL recomienda un distribuidor especializado STIHL
Minimizar el desgaste y evitar daños
La observancia de las instrucciones de este manual de instrucciones evita un desgaste excesivo y daños en la máquina.
El uso, mantenimiento y almacenamiento de la máquina se han de realizar con el esmero descrito en este manual de instrucciones.
Todos los daños originados por la inobservancia de las indicaciones de seguridad manejo y mantenimiento son responsabilidad del usuario mismo. Ello rige en especial para:
- Modificaciones del producto no autorizadas por STIHL
- El empleo de herramientas o accesorios que no estén autorizados para la máquina o que sean de calidad deficiente
- El empleo de la máquina para fines inapropiados
- Empleo de la máquina en actos deportivos o competiciones
- Daños derivados del uso de la máquina pese a la existencia de componentes averiados
Trabajos de mantenimiento
Todos los trabajos que figuran en el capítulo "Instrucciones de mantenimiento y conservación" se han de efectuar con regularidad. En tanto estos trabajos de mantenimiento no los pueda efectuar el usuario mismo, habrán de encargarse a un distribuidor especializado.
FSE 52
STIHL recomienda encargar los trabajos de mantenimiento y las reparaciones únicamente a un distribuidor especializado STIHL. Los distribuidores especializados STIHL siguen periódicamente cursillos de instrucción y tienen a su disposición las Informaciones Técnicas necesarias.
De no efectuarse oportunamente estos trabajos o en caso de hacerlo indebidamente, pueden producirse daños que serán responsabilidad del usuario mismo. De ellos forman parte, entre otros:
- Daños en el electromotor como consecuencia de de un mantenimiento inoportuno o insuficiente (p. ej. limpieza insuficiente de la conducción del aire de refrigeración)
- Daños por una conexión eléctrica errónea (tensión, cables de alimentación de medidas insuficientes)
- Daños por corrosión y otros daños derivados de un almacenamiento indebido
- Daños en la máquina como consecuencia del empleo de piezas de repuesto de calidad deficiente
Piezas de desgaste
Algunas piezas de la máquina están sometidas a un desgaste normal aun cuando el uso sea el apropiado y se han de sustituir oportunamente en función del tipo y la duración de su utilización. De ellas forman parte, entre otras:
- Herramienta de corte
- Protector
- Escobillas
Componentes importantes

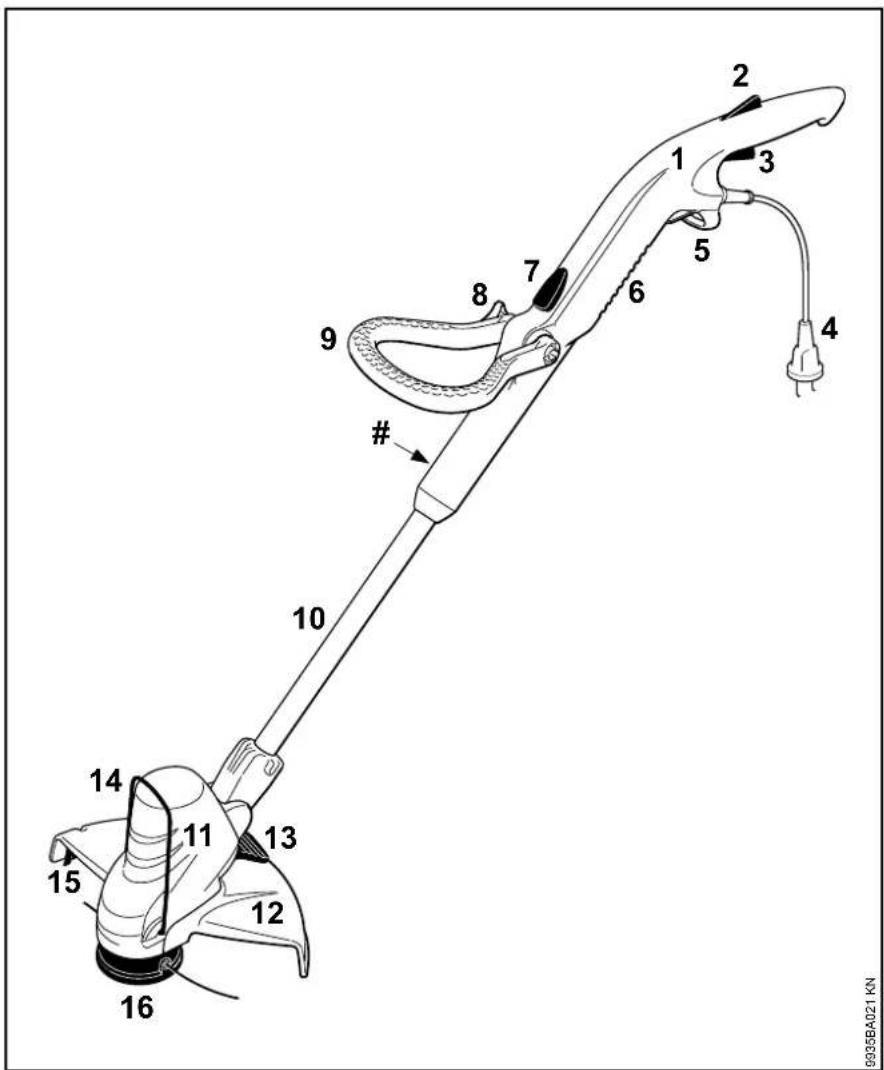

1 Empuñadura de mando
2 Bloqueo de la palanca de mando
3 Palanca de mando
4 Cable de conexión
5 Descarga de tracción
6 Aberturas de aspiración para aire
de refrigeración
7 Desenclavamiento para la empuñadura de mando
8 Tuerca de aletas
9 Asidero de estribo
10 Vástago
11 Carcasa del motor
12 Protector
13 Desenclavamiento para la carcasa
del motor
14 Distanciador
15 Cuchilla de acortar hilo
16 Cabezal de corte
Número de máquina
Datos técnicos
Motor
Tensión nominal: 220 - 240 V
Frecuencia: 50 / 60 Hz
Intensidad de corriente nominal: 2,3 A
Potencia: 500 W
Régimen nominal con carga: 6000 rpm
Fusible: mín. 10 A
Clase de protección: II, ☐
Longitud
1140 mm hasta 1310 mm (según la longitud de vástago ajustada)
Peso
Completa con herramienta de corte y protector
FSE 52 ^1) : 2
1) Ejecución con cable de conexión de 10 m para Gran Bretaña: 2,8 kg
Valores de sonido y vibraciones
Para determinar los valores de sonido y vibraciones, se tiene en cuenta el estado de funcionamiento de régimen máximo nominal.
Para más detalles relativos al cumplimiento de la pauta de la patronal sobre vibraciones 2002/44/CE, véase www.stihl.com/vib
Nivel de intensidad sonora L_p según EN 50636-2-91
81 dB (A)
Nivel de potencia sonora L_w según EN 50636-2-91
94 dB (A)
Valor de vibraciones a_hv según EN 50636-2-91
Empuñadura izquierda: 3,0 m/s ^2
Empuñadura derecha: 4,5 m/s ^2
Para el nivel de intensidad sonora y el nivel de potencia sonora, el factor K-según
RL 2006/42/CE es = 2,5 dB(A); para el valor de vibraciones, el factor K-según RL 2006/42/CE es = 2,0 m/s ^2 .
REACH
REACH designa una orønanza CE para el registro, evaluación y homologación de productos químicos.
Para informaciones para cumplimentar la ordenanza REACH (CE) núm. 1907/2006, véase www.stihl.com/reach
Indicaciones para la reparación
Los usuarios de esta máquina sólo deberán realizar trabajos de mantenimiento y conservación que estén especificados en este manual de instrucciones. Las reparaciones de mayor alcance las deberán realizar únicamente distribuidores especializados.
STIHL recomienda encargar los trabajos de mantenimiento y las reparaciones siempre a un distribuidor especializado STIHL. Los distribuidores especializados STIHL siguen periódicamente cursillos de instrucción y tienen a su disposición las informaciones técnicas.
En casos de reparación, montar únicamente piezas de repuesto autorizadas por STIHL para esta máquina o piezas técnicamente equivalentes. Emplear sólo repuestos de gran calidad. De no hacerlo, existe el peligro de que se produzcan accidentes o daños en la máquina.
STIHL recomienda emplear piezas de repuesto originales STIHL.
Las piezas originales STIHL se reconocen por el número de pieza de repuesto STIHL, por el logotipo
STIHL ^® y, dado el caso, el anagrama de repuestos STIHL G _8 (en piezas pequeñas, puede encontrarse este anagrama también solo).
español
Gestión de residuos
En la gestión de residuos, observar las normas correspondientes específicas de los países.
El distribuidor especializado STIHL le proporcionará informaciones actuales relativas a la gestión de residuos.
Declaración de conformidad UE
ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen
Alemania
comunica bajo su exclusiva responsabilidad, que
Tipo: Motogua-
daña eléctrica
Marca de fábrica: STIHL

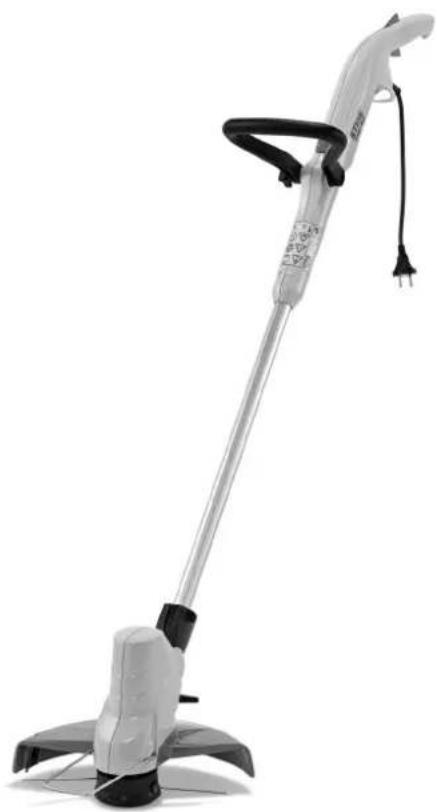

Modelo: FSE 52
Identificación de serie: 4816
corresponde a las prescripciones de las directrices 2006/42/CE, 2014/30/UE, 2000/14/CE y 2011/65/UE y que se ha desarrollado y fabricado en cada caso conforme a las versiones válidas en la fecha de producción de las normas siguientes:
EN 55014-1, EN 55014-2, EN 60335-1, EN 50636-2-91, EN 61000-3-2, EN 61000-3-3
Para determinar los niveles de potencia sonora medido y garantizado, se ha procedido conforme a la directriz 2000/14/CE, anexo VI, aplicándose la norma ISO 11094.
Organismo participante y denominación:
DPLF
Nivel de potencia sonora medido
94 dB(A)
Nivel de potencia sonora garantizado
96 dB(A)
Conservación de la documentación técnica:
El año de construcción, el país de fabricación y el número de máquina figuran en la máquina.
Waiblingen, 01-03-2017
Director de gestión de productos y servicios
Estimado(a) cliente,
Tirar a ficha de rede – no caso de intervalos prolongados.
Marca de fábrica: STIHL Tipo: FSE 52
Empresa participante mencionada:
DPLF
