KÄYTTÖOHJE FSE 52 STIHL

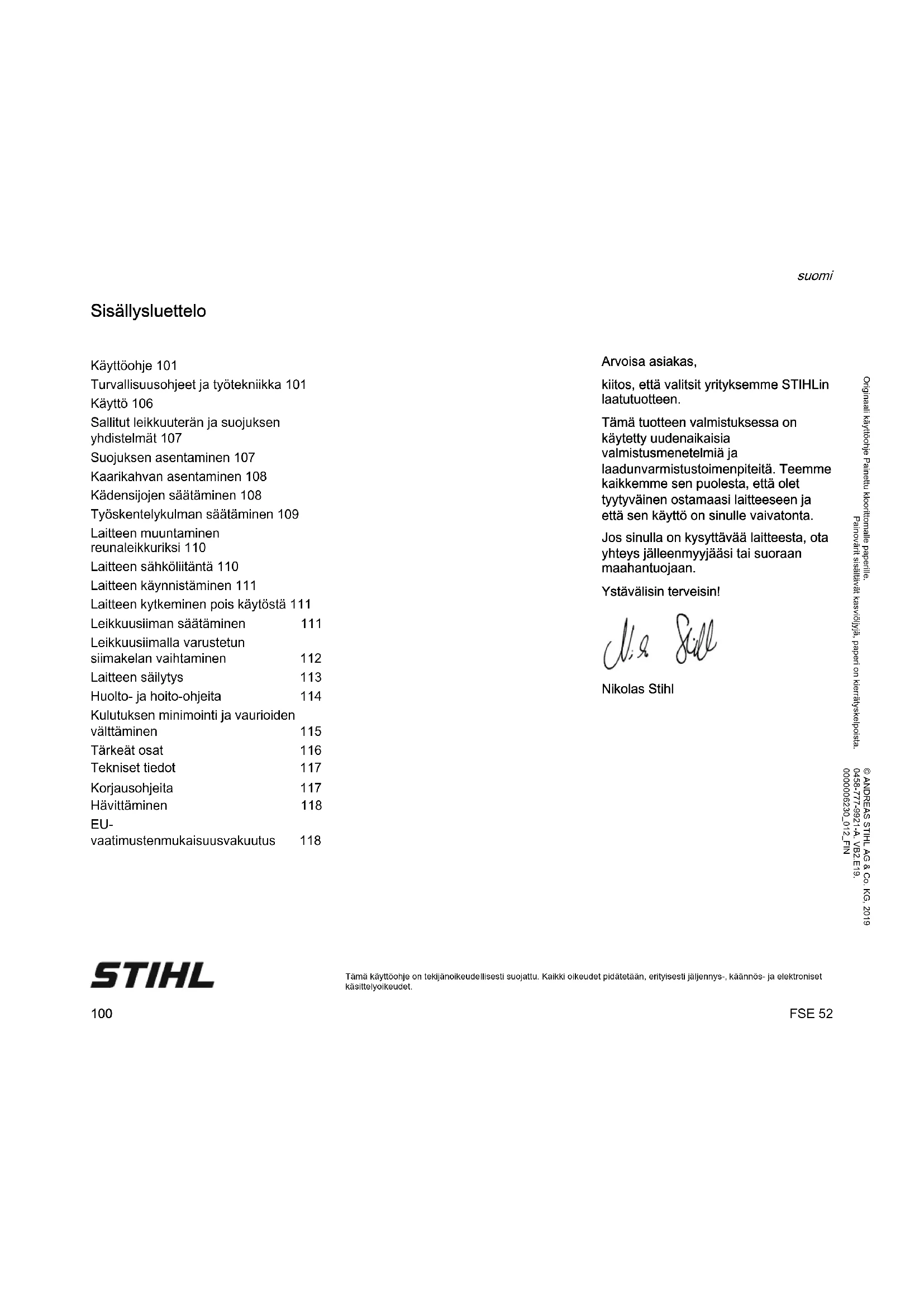

Tämä käyttöohje on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, erityisesti jäljennys-, käännös- ja elektroniset käsittelyoikeudet. Sisällysluettelo Arvoisa asiakas, kiitos, että valitsit yrityksemme STIHLin laatutuotteen. Tämä tuotteen valmistuksessa on käytetty uudenaikaisia valmistusmenetelmiä ja laadunvarmistustoimenpiteitä. Teemme kaikkemme sen puolesta, että olet tyytyväinen ostamaasi laitteeseen ja että sen käyttö on sinulle vaivatonta. Jos sinulla on kysyttävää laitteesta, ota yhteys jälleenmyyjääsi tai suoraan maahantuojaan. Ystävälisin terveisin! Nikolas Stihl Käyttöohje 101 Turvallisuusohjeet ja työtekniikka 101 Käyttö 106 Sallitut leikkuuterän ja suojuksen yhdistelmät 107 Suojuksen asentaminen 107 Kaarikahvan asentaminen 108 Kädensijojen säätäminen 108 Työskentelykulman säätäminen 109 Laitteen muuntaminen reunaleikkuriksi 110 Laitteen sähköliitäntä 110 Laitteen käynnistäminen 111 Laitteen kytkeminen pois käytöstä 111 Leikkuusiiman säätäminen 111 Leikkuusiimalla varustetun siimakelan vaihtaminen 112 Laitteen säilytys 113 Huolto- ja hoito-ohjeita 114 Kulutuksen minimointi ja vaurioiden välttäminen 115 Tärkeät osat 116 Tekniset tiedot 117 Korjausohjeita 117 Hävittäminen 118 EU- vaatimustenmukaisuusvakuutus 118FSE 52 suomi

Kuvasymbolit Tässä käyttöohjeessa selostetaan kaikkien laitteessa olevien kuvasymbolien merkitys. Tekstiin liittyvät merkinnät VAROITUS Ihmisten onnettomuus- ja loukkaantumisvaaraa sekä esinevahinkoja koskeva varoitus. HUOMAUTUS Laitteen tai sen yksittäisten osien vaurioitumista koskeva varoitus. Tekninen tuotekehittely STIHL kehittää jatkuvasti koneitaan ja laitteitaan, minkä vuoksi se pidättää oikeuden toimitusten laajuuden muotoa, tekniikkaa ja varustusta koskeviin muutoksiin. Käyttöohjeessa annettujen tietojen ja kuvien perusteella ei näin ollen voida esittää vaateita. Noudata maakohtaisia turvallisuusohjeita, esim. ammattijärjestöjen, vakuutusyhtiöiden ja työturvallisuusviranomaisten antamia ohjeita. Kun käytät laitetta ensimmäistä kertaa, pyydä myyjää tai muuta alan ammattilaista opastamaan laitteen turvallinen käyttö tai osallistu sen käyttöön perehdyttävälle kurssille. Alaikäiset eivät saa käyttää laitetta. Poikkeuksena ovat 16 vuotta täyttäneet nuoret, joille laitteen käyttö kuuluu koulutukseen ja jotka työskentelevät valvonnan alaisina. Pidä lapset, kotieläimet ja katselijat loitolla. Kun et käytä laitetta, sijoita se niin, että se ei aiheuta kenellekään vaaraa. Varmista, että sivulliset eivät pääse käsiksi laitteeseen. Irroita pistoke pistorasiasta. Käyttäjä on vastuussa toisille ihmisille aiheutuvista tapaturmista ja heidän omaisuudelleen aiheutuvista vahingoista. Tämän laitteen saa luovuttaa tai lainata vain henkilöille, jotka ovat perehtyneet tähän malliin ja sen käyttöön. Anna käyttöohje mukaan. Käyttäjät, jotka eivät rajallisen fyysisen, motorisen tai henkisen kuntonsa vuoksi pysty käyttämään laitetta turvallisesti, saavat käyttää laitetta vain valvottuina tai käytöstä vastaavan henkilön opastuksella. Meluisten laitteiden käyttöaikaa on voitu rajoittaa kansallisten määräysten lisäksi myös alueellisilla ja paikallisilla määräyksillä. Tarkista laitteen kunto ohjeiden mukaisesti aina ennen sen käytön aloittamista. Tarkista erityisesti liitäntäjohto, pistoke ja turvalaitteet. Älä vedä äläkä kuljeta laitetta liitäntäjohdosta. Irroita pistoke pistorasiasta ennen kuin teet mitään laitteeseen kohdistuvia töitä, esim. puhdistaminen, huoltaminen, osien vaihtaminen. Irroita pistoke pistorasiasta! Laitteen suojus ei suojaa käyttäjää kaikilta terän sinkoamilta esineiltä (kivet, lasinpalaset, metallilangat). Ne voivat kimmota maasta ja osua käyttäjään. Älä puhdista laitetta painepesurilla. Voimakas vesisuihku vahingoittaa laitteen osia. Älä suihkuta vettä laitetta kohti. Käyttöohje Turvallisuusohjeet ja työtekniikka Tätä laitetta käytettäessä tarvitaan erityisiä varotoi- mia, koska laite toimii sähköllä ja käy suurella kierrosnopeudella. Lue käyttöohje ennen ensimmäistä käyttöker- taa. Säilytä ohje myöhempää käyttöä var- ten. Käyttöohjeen noudattamatta jättämi- nen voi olla hengenvaarallista.FSE 52 suomi

Käyttäjän terveys ja fyysinen kunto Laitteen käyttäjän tulee olla levännyt, terve ja hyväkuntoinen. Jos sinut on terveydellisistä syistä määrätty välttämään rasitusta, kysy ensin lääkäriltä, voitko käyttää laitetta. Älä käytä laitetta alkoholin, reaktiokykyä heikentävien lääkkeiden äläkä huumaavien aineiden vaikutuksen alaisena. Lisävarusteet ja varaosat Asenna laitteeseen ainoastaan STIHLin nimenomaan tähän laitteeseen hyväksymiä tai teknisesti samantasoisia leikkuulaitteita ja lisävarusteita. Lisätietoja saat jälleenmyyjältä. Käytä ainoastaan laadukkaita työkaluja ja lisävarusteita. Huonolaatuisten varusteiden käyttö voi johtaa tapaturmiin tai vahingoittaa laitetta. STIHL suosittelee, että käytät alkuperäisiä STIHL-työkaluja ja lisävarusteita. Ne on suunniteltu juuri tätä laitetta ja tämän laitteen käyttäjän tarpeita varten. Älä tee laitteeseen muutoksia. Tapaturmavaara. STIHL ei vastaa henkilö- ja esinevahingoista, jotka aiheutuvat muiden kuin sallittujen työkalujen käytöstä. Käyttökohteet Laitetta saa käyttää vain ruohon leikkaamiseen. Valitse leikkuuterä käyttökohteen mukaan. Älä käytä laitetta muuhun kuin edellä mainittuun tarkoitukseen. Muunlainen käyttö voi aiheuttaa tapaturman tai vahingoittaa laitetta. Älä tee laitteeseen muutoksia. Muutokset voivat aiheuttaa tapaturman tai vahingoittaa laitetta. Vaatetus ja varusteet Käytä asianmukaista vaatetusta ja varustusta. Älä käytä vaatteita, jotka voivat takertua puihin, risukkoon tai laitteen liikkuviin osiin. Älä käytä kaulahuivia, solmiota äläkä koruja. Sido pitkät hiukset. Käytä lisäksi huivia, lakkia tai kypärää. VAROITUS Pelkkä kasvosuojus ei suojaa tarpeeksi silmiä. Suosittelemme käyttämään kuulosuojaimia, kuten korvatulppia. STIHL-henkilösuojaimia on laaja valikoima. Laitteen kuljettaminen Kytke laitteesta aina virta pois päältä. Irroita pistoke pistorasiasta. Ajoneuvossa: Varmista, että laite ei pääse kaatumaan ja vahingoittumaan. Ennen työskentelyn aloittamista Laitteen tarkistaminen Tarkasta, että laite on käyttökunnossa. Noudata käyttöohjeen ohjeita: – Liipaisimen varmistimen ja liipaisimen on oltava kevytkäyttöisiä. Vapauttamisen jälkeen niiden on palauduttava alkuasentoon – Käytä vain sallittua leikkuulaitteen ja suojuksen yhdistelmää. Kaikkien osien tulee olla asennettu oikein. Älä käytä metalliteriä. Tapaturmavaara! – Tarkista, että leikkuulaite on oikein asennettu, kunnolla kiinni ja ehjä – Tarkista, että suojalaitteet (esim. leikkuutyökalun suojus) eivät ole vahingoittuneet eivätkä kuluneet. Vaihda vioittuneet osat. Laitetta ei saa käyttää, jos suojus on vahingoittunut. Vaatteiden tulee olla työ- hön soveltuvia eivätkä ne saa haitata työskentelyä. Käytä vartalonmyötäisiä vaatteita, esim. haalaria. Älä käytä työtakkia. Käytä tukevia kenkiä, joissa on karkeasti kuvioitu luistamaton pohja. Käytä silmävammojen välttämiseksi tiiviitä stan- dardin EN 166 mukaisia suojalaseja. Varmista, että suojalasit istuvat hyvin. Käytä kestävästä materi- aalista (esim. nahka) valmistettuja työkäsineitä.FSE 52 suomi

– Kädensijojen tulee olla puhtaat ja kuivat, jotta laitteen käsittely on turvallista. – Säädä kädensijat käyttäjän koon mukaan – Tarkista, että kädensijat on säädetty oikein, ks. kohdat Kädensijojen säätäminen ja Työskentelykulman säätäminen Käytä laitetta vain, kun se on käyttöturvallisessa kunnossa. Tapaturmavaara! Käytä laitetta vain, kun sen kaikki osat ovat kunnossa ja hyvin kiinnitettynä. Älä tee muutoksia hallinta- ja turvalaitteisiin. Leikkuulaite ei saa koskea käynnistyksen aikana muihin esineisiin eikä maahan. Sähköliitäntä Vältä sähköiskun vaara: – Laitteen jännitteen ja taajuuden (ks. tyyppikilpi) tulee vastata sähköverkon jännitettä ja taajuutta. – Tarkista, että liitäntäjohto, pistoke ja jatkojohto ovat kunnossa. Älä käytä vahingoittuneita johtoja, liittimiä ja pistokkeita äläkä määräysten vastaista liitäntäjohtoa – Liitä laite vain määräysten mukaisesti asennettuun pistorasiaan – Tarkista, että liitosjohdon, jatkojohtojen, pistokkeiden ja liittimien eristykset ovat kunnossa – Älä koske märin käsin pistokkeisiin, liitäntäjohtoon, jatkojohtoihin äläkä sähköliittimiin – Noudata jatkojohtojen käytöstä annettuja määräyksiä Asenna liitäntäjohto ja jatkojohdot oikein: – Huomaa johtojen vähimmäisläpimitta, ks. kohta Laitteen sähköliitäntä – Sijoita liitäntäjohto siten, että se ei voi vahingoittua eikä olla kenellekään vaaraksi. Kompastumisvaara! – Käytä vain ulkokäyttöön hyväksyttyjä asianomaisin merkinnöin varustettuja jatkojohtoja, joiden läpimitta on riittävä – Jatkojohdon pistokkeen ja liittimen tulee olla roiskevesisuojattuja eivätkä ne saa olla vedessä – Johdot eivät saa hankautua reunoja eivätkä teräviä tai leikkaavia esineitä vasten – Älä asenna johtoja oven- tai ikkunanraosta – Irroita kiertynyt jatkojohto pistorasiasta ja suorista se – Älä koske pyörivään leikkuulaitteeseen – Vedä sähköjohto aina kokonaan pois kelalta. Ylikuumenemisen aiheuttama palovaara Laitteen käsittely Pidä laitteen kahvoista kiinni molemmin käsin. festhaltenSeiso tukevasti. Oikeakätiset Vasen käsi kaarikahvassa, oikea käsi hallintakahvassa. Vältä koskemasta leik- kuulaitteeseen. Tapaturmavaara! Leikkuulaite pyörii vielä jonkin aikaa liipaisimen vapauttamisen jälkeen. Varo jälkikäyntiä! 9935BA001 KNFSE 52 suomi

Vasenkätiset Oikea käsi kaarikahvassa, vasen käsi hallintakahvassa. Työskentelyn aikana Älä aja sähköjohdon päältä. Älä litistä äläkä kisko sähköjohtoa. Älä irroita pistoketta pistorasiasta johdosta vetämällä. Ota aina kiinni pistokkeesta. Tartu pistokkeeseen ja liitäntäjohtoon ainoastaan kuivin käsin. Älä suihkuta vettä laitetta kohti. Oikosulun vaara! Älä jätä laitetta sateeseen. Vaaran uhatessa tai hätätapauksessa kytke laite heti pois päältä. Vapauta liipaisimen varmistin ja liipaisin. Laitetta saa käyttää vain yksi henkilö kerrallaan. Pidä muut poissa työalueelta. Laitteesta sinkoutuvat esineet voivat aiheuttaa tapaturmavaaran laajalla alueella käyttöpaikan ympäristössä. Siksi 15 metrin säteellä laitteesta ei saa olla muita. Pidä sama etäisyys myös esim. autoihin ja ikkunoihin. Esinevahinkojen vaara! Tapaturmat ovat mahdollisia kauempanakin kuin 15 metrin säteellä. Älä käytä laitetta ilman laitteen suojuksia. Sinkoavien esineiden aiheuttama tapaturmavaara! Älä leikkaa märkää ruohoa. Ole varovainen rinteessä ja epätasaisessa maastossa työskennellessäsi. Liukastumisvaara! Ohjaa liitäntäjohto aina laitteen takaa. Älä kävele takaperin. Kompastumisvaara! Varo kantoja ja juuria. Kompastumisvaara! Työskentele seisaaltaan. Älä seiso korokkeella, vaan työskentele maassa. Älä seiso huojuvalla telineellä, tikkailla äläkä nostimella. Ole erityisen varovainen käyttäessäsi kuulonsuojaimia, koska silloin myös vaarasta ilmoittavia ääniä (huudot, äänimerkit) on vaikea kuulla. Pidä riittävästi taukoja, jotta et tee väsymyksestä aiheutuvia virheitä. Tapaturmavaara! Työskentele rauhallisesti ja harkitusti. Työskentele vain valoisaan aikaan ja näkyvyyden ollessa hyvä. Ole varovainen. Älä vaaranna muita. Ole erityisen varovainen työskennellessäsi tiheäkasvuisessa paikassa. Sellaisessa paikassa näkyvyys on huono. Tarkista leikkuulaite usein ja säännöllisesti. Tarkista leikkuulaite heti, jos sen toiminta tuntuu muuttuneen: – Kytke laitteesta virta pois päältä. Pidä laitteesta kunnolla kiinni. Paina leikkuulaite maata vasten, jotta pyöriminen hidastuu. Irroita pistoke pistorasiasta – Tarkista terien kunto ja kiinnitys. Tarkista, että terissä ei ole halkeamia Jos liitäntäjohto vahin- goittuu, irroita pistoke pistorasiasta heti. Säh- köiskun aiheuttama hengenvaara! Älä käytä laitetta sateella äläkä märässä tai koste- assa ympäristössä. Moottori ei ole roiskevesi- suojattu. Sähköiskun ja oikosulun vaara! 9935BA022 KN Tutki maasto: Kivet, metallinkappaleet ja muut kiinteät esineet voivat sinkoutua ympäristöön, kauemmaksikin kuin 15 metrin päähän. Tapa- turmavaara! Sinkoutuvat esineet voivat vahingoit- taa teriä tai muita esineitä (esim. pysäköityjä ajo- neuvoja tai ikkunalaseja) (esinevahinkojen vaara). 15m (50ft)FSE 52 suomi

– Vaihda viallinen terä heti. Vaihda se silloinkin, kun viat ovat vähäisiä hiushalkeamia – Puhdista leikkuulaitteen kiinnityskohdasta ruohot ja risut säännöllisesti. Poista tukokset leikkuulaitteesta ja suojuksista Kun vaihdat leikkuutyökalun, kytke laitteesta virta pois päältä ja irroita pistoke pistorasiasta. Muussa tapauksessa moottori voi käynnistyä tahattomasti. Tapaturmavaara! Älä käytä äläkä korjaa vaurioitunutta tai halkeillutta terää esim. hitsaamalla tai suoristamalla. Sen muoto voi muuttua. Sen seurauksena leikkuulaite pyörii epätasaisesti. Terästä saattaa irrota palasia, jotka voivat osua suurella nopeudella käyttäjään tai muihin. Vakavan tapaturman vaara! Käytä suojusta vain leikkuulaite asianmukaisesti paikalleen asennettuna, jotta leikkuusiima säätyy aina oikean pituiseksi. Älä koske leikkuuterään. Tapaturmavaara! Ennen kuin säädät leikkuusiimaa käsin, sammuta laite ja irroita verkkopistoke pistorasiasta. Tapaturmavaara! Virheellinen käyttö liian pitkällä siimalla hidastaa moottorin käyntinopeutta. Moottori saattaa ylikuumentua ja vahingoittua. Älä käytä metallilankaa siiman sijasta. Tapaturmavaara! Jos laitteeseen on kohdistunut tavallista käyttöä suurempi rasitus (isku, laite on pudonnut), tarkasta laitteen kunto ennen kuin jatkat sen käyttöä. Ks. myös kohta Ennen työskentelyn aloittamista. Tarkista erityisesti turvalaitteiden toiminta. Laitetta ei missään tapauksessa saa käyttää, jos sen käyttöturvallisuutta ei voi taata. Jos et ole asiasta varma, kysy lisätietoja huollosta. Ennen kuin lasket laitteen pois käsistäsi, kytke siitä virta pois päältä. Irroita pistoke pistorasiasta. Tärinä Laitteen pitempiaikainen käyttö voi aiheuttaa tärinästä johtuvia käsien verenkiertohäiriöitä (valkosormisuus). Yleistä kaikille sopivaa käyttöaikaa ei voi ilmoittaa, sillä käyttöaika riippuu monista tekijöistä. Voit käyttää laitetta kauemmin, kun – suojaat kädet (lämpimillä käsineillä) – pidät välillä taukoja Käyttöaikaa lyhentää: – käyttäjän verenkierto-ongelmat (oireet: usein kylmiltä tuntuvat tai kutisevat sormet) – alhainen ulkoilman lämpötila – tiukka puristusote (tiukka ote estää verenkiertoa). Mikäli laitteen säännöllisen ja pitkäaikaisen käytön yhteydessä ilmenee oireita (esim. sormien kutina), suosittelemme lääkärintarkastusta. Huolto- ja korjaustyöt Sammuta laite ja irrota pistoke pistorasiasta aina ennen työskentelyn aloittamista. Moottorin tahattoman käynnistymisen aiheuttama tapaturmavaara! Huolla laite säännöllisesti. Tee ainoastaan tässä käyttöohjeessa selostettuja huolto- ja korjaustöitä. Teetä muut työt huoltoliikkeessä. STIHL suosittelee, että annat huolto- ja korjaustyöt vain STIHL-jälleenmyyjän tehtäväksi. STIHL-jälleenmyyjiä koulutetaan säännöllisesti. Heillä on käytettävänään laitteita koskevat tekniset tiedot. Käytä vain laadukkaita varaosia. Muutoin seurauksena voi olla tapaturma tai laite voi vahingoittua. Lisätietoa saat jälleenmyyjältä. STIHL suosittaa alkuperäisten STIHL- varaosien käyttöä. Ne on suunniteltu juuri tätä laitetta varten ja laitteen käyttäjän tarpeisiin sopiviksi. Älä tee moottorilaitteen rakenteeseen minkäänlaisia muutoksia – turvallisuus voi vaarantua – onnettomuusvaara! Tarkista säännöllisesti, että liitosjohto ja verkkopistoke eristävät kunnolla ja että ne eivät ole haurastuneet. Sähköosat, kuten liitosjohdon, saa huoltaa ja vaihtaa vain sähköalan ammattilainen. Puhdista muoviosat rievulla. Syövyttävät puhdistusaineet voivat vahingoittaa muovia. Älä suihkuta laitteeseen vettä.FSE 52 suomi

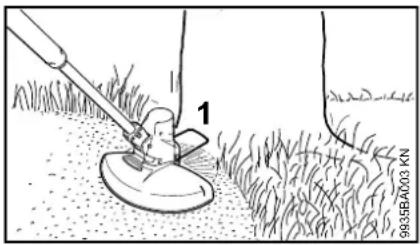

Tarkista, että suojuksen ja leikkuuterän kiinnitysruuvit ovat kunnolla kiinni, ja kiristä niitä tarvittaessa. Puhdista jäähdytysilma-aukot tarvittaessa. Säilytä laitetta turvallisessa ja kuivassa tilassa. Leikkaaminen N Pidä laitteesta molemmin käsin kiinni – toinen käsi hallintakahvassa, toinen kaarikahvassa. N Seiso suorassa ja ota laitteesta rento ote. N Leikkuuterä ei saa koskea maahan tai muihin esineisiin. N Liikuta laitetta tasaisesti edestakaisin N Leikkuusiiman etäisyys leikattavasta nurmikosta määrää leikkuukorkeuden N Vältä koskemasta aitoihin, muureihin, kiviin tms., sillä se kuluttaa osia Esteiden alta leikkaaminen Pensaiden alta leikkaamisen helpottamiseksi voi runkoputken ja leikkuupään välistä kulmaa säätää (ks. Työskentelykulman säätäminen). Työskentely etäisyydenrajoittimen kanssa N Taita etäisyydenrajoitin (1) kokonaan auki Etäisyydenrajoitin (1) – rajoittaa leikkuusiiman työskentelyaluetta – suojaa pyörivän leikkuusiiman aiheuttamilta vaurioilta leikkaamisen aikana (esim. puun kuorta) – määrittää reunoja leikattaessa etäisyyden maahan VAROITUS Leikkuupää saattaa vielä pyöriä laitteen sammuttamisen jälkeen – säädä etäisyydenrajoitinta vasta, kun leikkuupää on pysähtynyt. Älä säädä sitä jalalla. Käyttö 9935BA002 KN

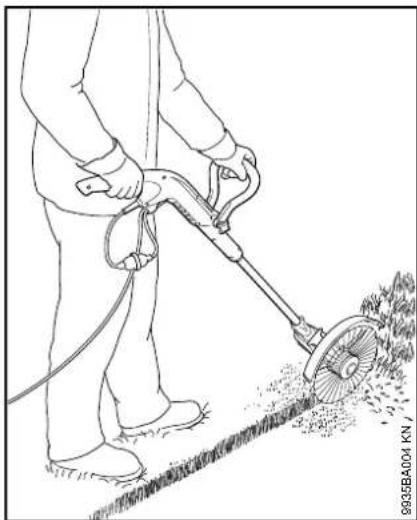

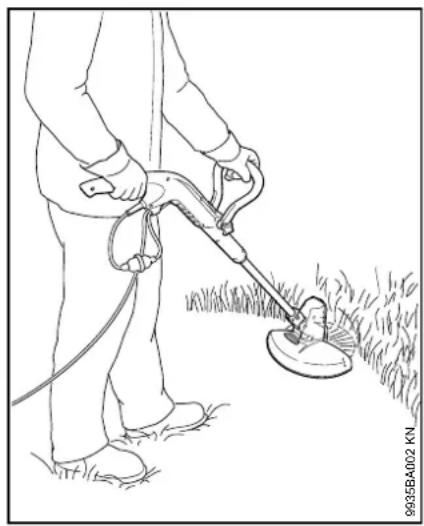

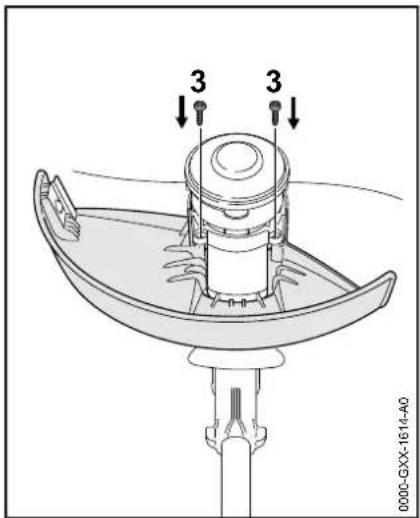

Reunojen leikkaaminen Laitteesta saa parilla pienellä muutoksella tehtyä reunaleikkurin (ks. Laitteen muuttaminen reunaleikkuriksi). N Käytä reunaleikkuria kuvan osoittamalla tavalla N Vie leikkuusiima nurmikon reunaa pitkin – tällöin etäisyydenrajoitin määrittää etäisyyden maahan Hävittäminen Älä heitä leikkuujätettä talousjäteastiaan – leikkuujätteen voi kompostoida! Leikkuuterä Laitteessa on valmiina asennettuna AutoCut 2-2-leikkuupää. Turvallisuussyistä laitteeseen ei saa asentaa muita leikkuuteriä. Suojus Mukana toimitetaan laitteeseen sopiva suojus. Asenna laiteeseen vain tämä suojus – muiden suojusten asentaminen on kielletty. Lisäohjeet – ks. Suojalaitteiden asentaminen. N Työnnä suojus (1) perille saakka moottorin rungossa (2) olevaan uraan (nuolet) – suojuksen porausten on oltava kohdakkain moottorin rungon porausten kanssa 9935BA004 KN Sallitut leikkuuterän ja suojuksen yhdistelmät Suojuksen asentaminen

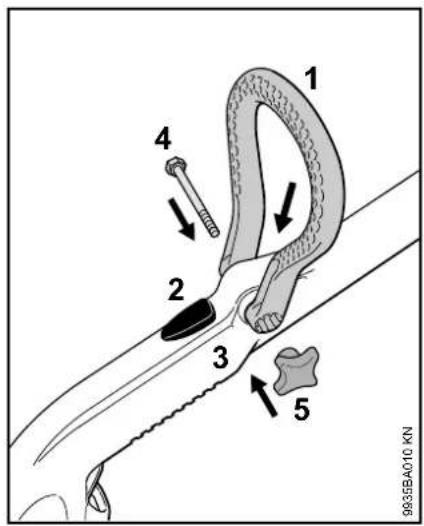

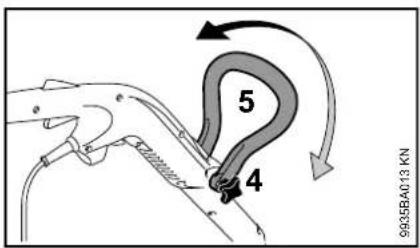

N Kierrä ja kiristä ruuvit (3) paikalleen ruuvitaltalla T20 Valinnaisesti ruuvit voidaan kiertää ja kiristää uraruuvitaltan avulla. N Suuntaa kaarikahva (1) siten, että kaarikahvan (1) kolot osoittavat vapautuspainikkeen (2) suuntaan N Työnnä kaarikahvaa (1) hallintakahvaan (3), kunnes se lukittuu – paina tällöin kaarikahvan (1) sivuja hieman erilleen N Työnnä ruuvi (4) reikien läpi N Kierrä siipimutteri (5) paikalleen ja kiristä se Kaarikahvan säätäminen N Vapauta siipimutteri (4) N Liikuta kaarikahvaa (5) nuolen suuntaan ja lukitse – huomaa erilaiset lukitusasennot N Kiristä siipimutteri (4) 0000-GXX-1614-A0

Kaarikahvan asentaminen

Kädensijojen säätäminen

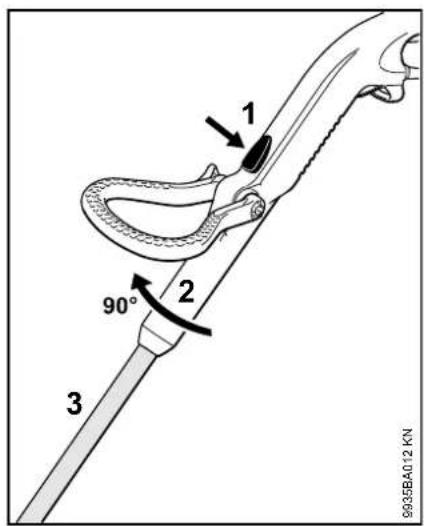

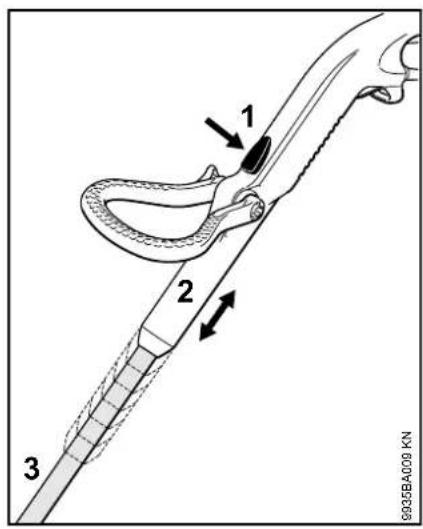

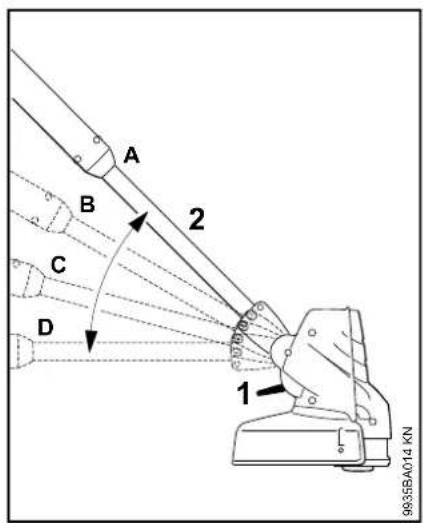

Runkoputken pituuden säätäminen N Paina vapautuspainiketta (1) N Vedä hallintakahvaa (2) pitkittäissuunnassa runkoputkeen (3) ja lukitse – huomaa erilaiset lukitusasennot Kuljetusasento Tilan säästämiseksi kuljetuksen aikana laitteen runkoputki voidaan säätää lyhimpään asentoonsa. Käyttökulman säätäminen N Paina vapautuspainiketta (1) N Käännä hallintakahvaa (2) 90° runkoputkeen (3) nähden ja lukitse – 2 lukitusasentoa: 0° ja 90° N Paina vapautuspainiketta (1) N Taivuta runkoputkea (2) ja lukitse – 4 lukitusasentoa: A, B, C ja D

Työskentelykulman säätäminen

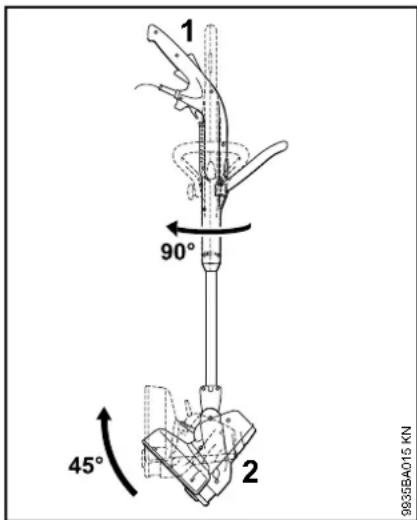

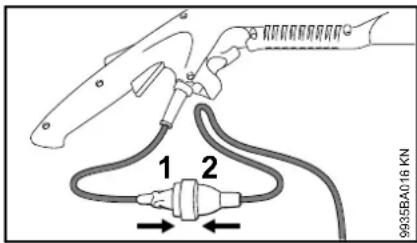

N Käännä hallintakahvaa (1) 90° runkoputkeen päin ja lukkiuta se, ks. kohta Kädensijojen säätäminen N Kallista runkoputkea (2) 45° ja lukkiuta se, ks. kohta Työskentelykulman säätäminen N Käännä etäisyydenrajoitin auki Älä paina etäisyydenrajoitinta, kun leikkaat reunoja. Laitteen jännitteen ja taajuuden (ks. tyyppikilpi) tulee vastata sähköverkon jännitettä ja taajuutta. Sähköverkon vähimmäissuojaus on oltava teknisten tietojen ohjeiden mukainen – ks. Tekniset tiedot. Laitteen kytkennässä jännitteensyöttöön on käytettävä vikavirtasuojakytkintä, joka keskeyttää virransyötön, jos maadoituksen erotusvirta on yli 30 mA. Verkkoliitännän on oltava standardin IEC 60364 sekä maakohtaisten määräysten mukainen. Jatkojohto Jatkojohdon tulee olla teknisesti vähintään samanlainen kuin laitteen liitäntäjohdon. Huomioi liitäntäjohdon tyyppimerkintä. Jatkojohdon johtimien vähimmäispoikkipinta-alan tulee vastata annettuja tietoja verkon jännitteen ja johdon pituuden mukaisesti. N Työnnä pistoke (1) jatkojohdon liittimeen (2) Vedonpoistaja Vedonpoistaja suojaa liitäntäjohtoa. N Tee jatkojohtoon silmukka N Pujota silmukka (3) aukon (4) läpi N Vie silmukka (3) pidikkeen (5) yli ja kiristä N Työnnä jatkojohdon pistoke määräysten mukaisesti asennettuun pistorasiaan Laitteen muuntaminen reunaleikkuriksi

Laitteen sähköliitäntä Johdon pituus Vähimmäispoikkipinta- ala

enintään 20 m 1,5 mm

enintään 10 m AWG 14 / 2,0 mm

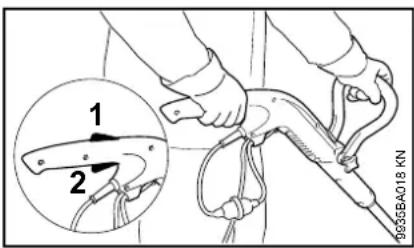

N Ota tukeva asento N Pidä laitteesta kiinni molemmin käsin – toinen käsi hallintakahvassa ja toinen kaarikahvassa N Seiso suorassa ja ota laitteesta rento ote N Leikkuuterä ei saa koskea maahan tai muihin esineisiin N Paina liipaisimen varmistinta (1) ja pidä se painettuna N Paina liipaisinta (2) N Vapauta liipaisimen varmistin ja liipaisin VAROITUS Leikkuulaite käy vielä jonkin aikaa sen jälkeen, kun liipaisimen varmistin ja liipaisin on vapautettu – jälkikäynti! Jos pidät pidemmän tauon, irrota pistoke. Kun moottorilaitetta ei käytetä, se on sijoitettava niin, että se ei aiheuta vaaraa kenellekään. Varmista, että sivulliset eivät pääse käsiksi laitteeseen. N Pidä pyörivää siimaleikkuria leikattavan pinnan suuntaisesti – kopauta maata kevyesti – n. 3 cm siimaa työntyy ulos Ylipitkä leikkuusiima leikataan sopivan pituiseksi suojuksen (2) terällä (1) – vältä sen vuoksi useaa peräkkäistä kopautusta. Leikkuusiimaa lisätään vain silloin, kun kumpikin leikkuusiima on vielä vähintään 2,5 cm pitkä. Kun leikkuusiima on lyhempi kuin 2,5 cm, lisää siimaa käsin, ks. Leikkuusiiman lisääminien käsin. Leikkuusiiman lisääminen käsin N Sammuta laite N Irrota liitosjohto pistorasiasta N Käännä laite ylösalaisin Laitteen käynnistäminen

9935BA018 KN Laitteen kytkeminen pois käytöstä Leikkuusiiman säätäminen

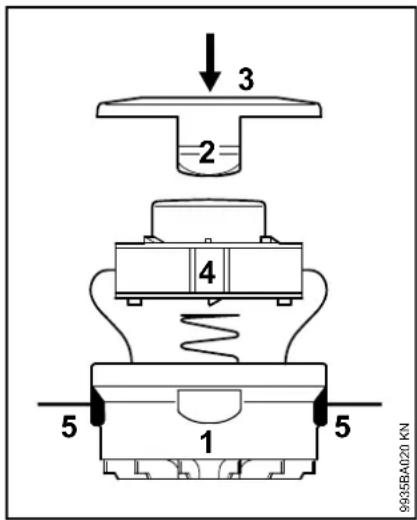

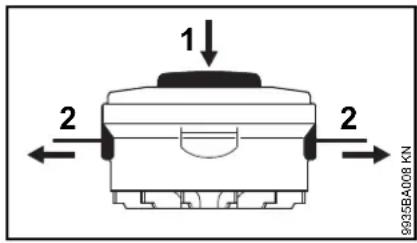

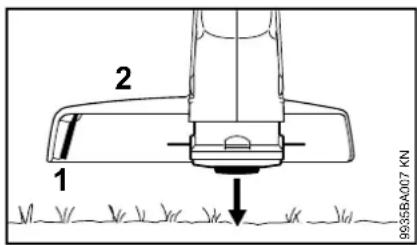

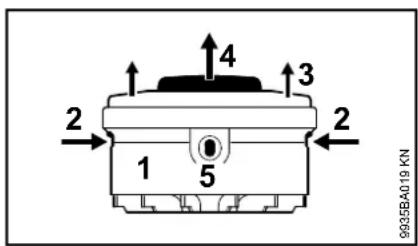

N Paina siimakelan painiketta (1) vasteeseen saakka N Vedä siiman päät (2) siimakelasta Kun kelassa ei ole enää siimaa, vaihda leikkuusiimalla varustettu siimakela, ks. Leikkuusiimalla varustetun siimakelan vaihtaminen. STIHL AutoCut 2-2 Ennen leikkuusiimalla varustetun siimakelan (jäljempänä siima) vaihtamista leikkuupään kuluneisuus on ehdottomasti tarkistettava. VAROITUS Jos siinä on voimakkaita kulumisjälkiä, koko leikkuupää on vaihdettava. Ota yhteyttä jälleenmyyjään. Laitteen valmisteleminen N Sammuta laite N Irrota liitosjohto pistorasiasta N Käännä laite ylösalaisin Leikkuusiiman jäämien poistaminen Normaalikäytössä leikkuupäässä oleva leikkuusiima kuluu lähes loppuun. Siimakelan irrottaminen N Pidä kiinni kotelosta (1) N Paina kielekkeitä (2) ja poista suojus (3) N Vedä siimakela (4) kotelosta Uuden leikkuusiimalla varustetun siimakelan asentaminen N Käytä halkaisijaltaan 1,6 mm:n siimaa N Ohjaa siiman päät aukon (5) kautta koteloon (1) N Aseta siimakela (4) koteloon N Paina suojusta (3), kunnes kumpikin kieleke (2) lukittuu kuuluvasti

Leikkuusiimalla varustetun siimakelan vaihtaminen

Jos laitetta ei käytetä n. 3 kuukauteen: N Puhdista laite perusteellisesti, erityisesti jäähdytysilma-aukot. N Irrota siimakela ja leikkuusiima ja puhdista ja tarkista ne Leikkuusiiman joustavuus ja siten myös käyttöikä paranevat, jos niitä säilytetään vedellä täytetyssä astiassa. N Säilytä laite kuivassa ja turvallisessa paikassa Varmista, että sivulliset (esim. lapset) eivät pääse käsiksi laitteeseen Laitteen säilytysFSE 52 suomi

Huolto- ja hoito-ohjeita Tiedot koskevat normaalioloissa käytettävää laitetta. Haastavammissa olosuhteissa (esim. jos pölyä on paljon) ja pitkiä päiviä tehtäessä ilmoitettuja aikavälejä on vastaavasti lyhennettävä. Ennen työskentelyn aloittamista Työskentelyn jälkeen tai päivittäin Viikoittain Kuukausittain Häiriön ilmetessä Jos laite on vioittunut Tarvittaessa Koko kone Tarkista silmämääräisesti (kunto) X Puhdista X Liitosjohto Tarkista X Vaihdata alan liikkeessä

Liipaisin, liipaisimen varmistin Tarkista toiminta X Vaihdata alan liikkeessä

Jäähdytysilma-aukot Puhdista X Ruuvit ja mutterit Kiristä X Leikkuuterät (leikkuupää) Tarkista silmämääräisesti X Vaihda X Tarkista kiinnitys X Turvatarrat Vaihda X

STIHL suosittelee, että annat tämän STIHL-jälleenmyyjän tehtäväksiFSE 52 suomi

Tässä käyttöohjeessa annettujen ohjeiden noudattaminen vähentää laitteen liiallista kulumista ja vaurioitumista. Laitetta tulee käyttää, huoltaa ja säilyttää näissä käyttöohjeissa kuvatulla tavalla. Käyttäjä vastaa itse kaikista turvallisuus- , käyttö- ja huolto-ohjeiden noudattamatta jättämisestä aiheutuvista vaurioista. Tämä koskee erityisesti vaurioita, jotka johtuvat – muiden kuin STIHLin hyväksymien muutosten teosta tuotteeseen – sellaisten työkalujen tai lisävarusteiden käytöstä, joita ei ole hyväksytty tähän laitteesen, jotka eivät sovi laitteeseen tai jotka ovat huonolaatuisia – laitteen määräysten vastaisesta käytöstä – laitteen käytöstä urheilu- tai kilpailutapahtumissa – sekä seurannaisvaurioita, jotka ovat syntyneet viallisia komponentteja käsittävän moottorilaitteen käyttämisestä Huoltotyöt Kaikki kohdassa “Huolto- ja hoito- ohjeet” kuvatut työt on tehtävä säännöllisesti. Jos käyttäjä ei itse voi tehdä huoltotöitä, hänen on annettava ne alan ammattilaisen suoritettavaksi. STIHL suosittelee, että annat kaikki huolto- ja korjaustyöt ainoastaan STIHL- korjaamon suoritettaviksi. STIHL- kauppiaat saavat säännöllisesti koulutusta ja teknisiä tiedotteita. Jos nämä työt jätetään tekemättä tai jos ne tehdään väärin, voi syntyä vaurioita, joista käyttäjä on itse vastuussa. Näitä ovat mm. – sähkömoottorin vahingoittuminen huoltotöiden väärän ajoittamisen tai laiminlyöntien vuoksi (esim. jäähdytysilmakanavan riittämätön puhdistaminen) – väärän sähköliitännän aiheuttamat vahingot (väärä jännite, väärin mitoitettu sähkökaapeli) – epäasianmukaisesta varastoinnista johtuvat korroosio- ja seurannaisvauriot – laitteelle aiheutuneet vahingot, jotka johtuvat huonolaatuisten varaosien käytöstä Kuluvat osat Jotkin laitteen osat kuluvat myös normaalissa ohjeiden mukaisessa käytössä, joten ne on vaihdettava käyttötavasta ja -tiheydestä riippuen ajoissa uusiin. Näitä ovat mm.: – leikkuulaite – suojus – hiiliharjat Kulutuksen minimointi ja vaurioiden välttäminenFSE 52 suomi

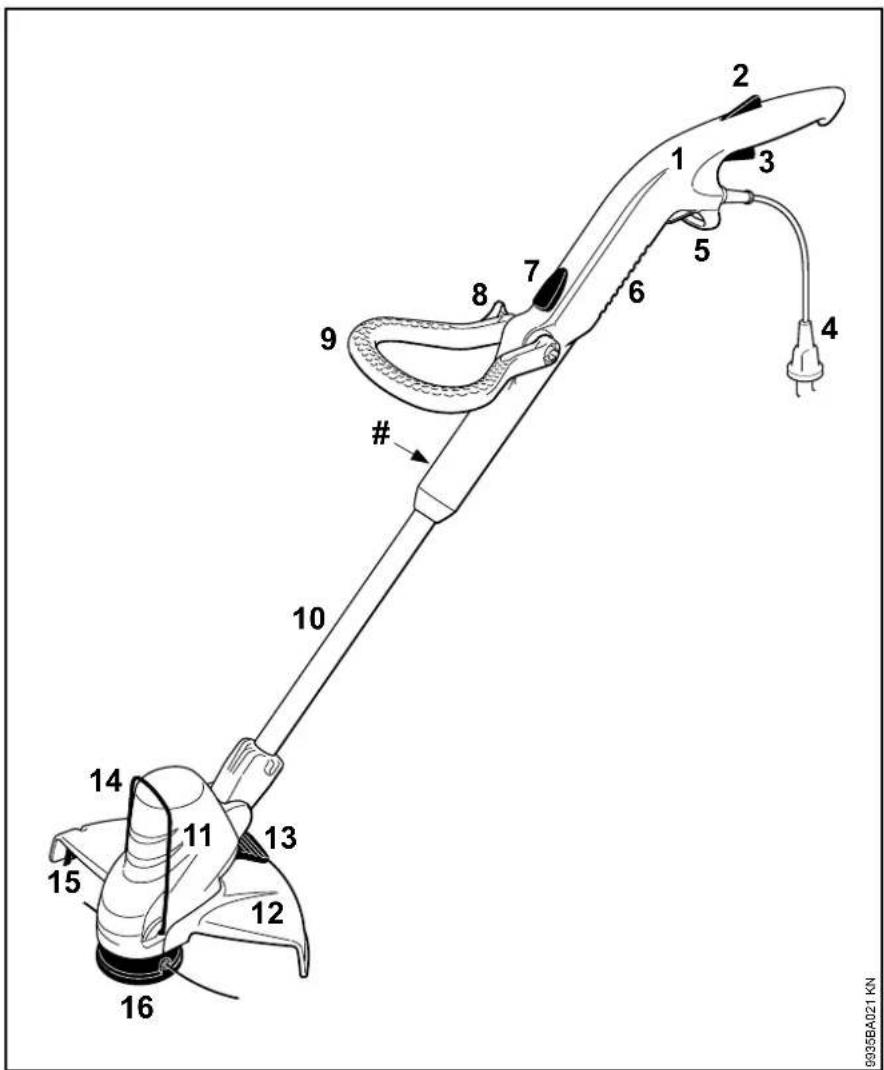

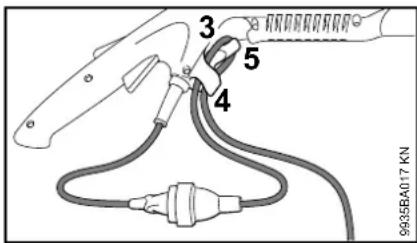

1 Hallintakahva 2 Liipaisimen varmistin 3 Liipaisin 4 Liitosjohto 5 Vedon poistin 6 Jäähdytysilman imuaukot 7 Hallintakahvan vapautuspainike 8 Siipimutteri 9 Kaarikahva 10 Runkoputki 11 Moottorin kotelo 12 Suojus 13 Moottorin kotelon vapautuspainike 14 Etäisyydenrajoitin 15 Katkaisuterä 16 Leikkuupää # Konenumero Tärkeät osat

Moottori Pituus Paino Melu- ja tärinäarvot Melu- ja tärinäarvot on mitattu laitteiden toimiessa nimellisellä huippunopeudella. Lisätiedoille työnantajia koskevien tärinädirektiivin 2002/44/EY vaatimusten täyttämisestä, katso www.stihl.com/vib Äänenpainetaso L

standardin EN 50636-2-91 mukaan Äänitehotaso L

standardin EN 50636-2-91 mukaan Tärinäarvo a

standardin EN 50636-2-91 mukaan Äänenpainetasolle ja äänentehotasolle K on-Arvo direktiivin 2006/42/EY = 2,0 dB (A) mukaan; tärinäarvolle K on-Arvoa direktiivin 2006/42/EY mukaan = 2,0 m/s

REACH REACH on kemikaalien rekisteröintiä, arviointia ja lupamenettelyä koskeva EY-asetus. REACH-asetuksen 1907/2006/EY vaatimusten täyttämisestä on tietoa osoitteessa www.stihl.com/reach Laitteen käyttäjä saa suorittaa vain tässä käyttöohjeessa kuvattuja huolto- ja hoitotöitä. Suuret korjaukset on annettava alan ammattilaisen tehtäväksi. STIHL suosittaa, että annat huolto- ja korjaustyöt vain STIHL-huollon tehtäväksi. STIHL-jälleenmyyjiä koulutetaan säännöllisesti. Heillä on käytettävissään näitä laitteita koskevat tekniset tiedotteet. Asenna korjausten yhteydessä ainoastaan STIHLin tähän laitteeseen hyväksymiä tai muita samantasoisia varaosia. Käytä vain korkealaatuisia varaosia. Huonolaatuisten osien käyttö voi aiheuttaa tapaturmia tai vahingoittaa laitetta. STIHL suosittaa alkuperäisten STIHL- varaosien käyttöä. Tunnet STlHL-alkuperäisvaraosan STlHL-varaosanumerosta, tekstistä { ja tarvittaessa STlHL- varaosamerkistä K (pienikokoisessa osassa voi olla vain merkki). Tekniset tiedot Nimellisjännite: 220 - 240 V Taajuus: 50/60 Hz Nimellisvirta: 2,3 A Teho: 500 W Nimelliskierrosluku kuormituksella: 6 000 1/min Sulake: min. 10 A Suojausluokka: II, E 1 140–1 310 mm (säädetyn runkoput- ken pituuden mukaan) Täydellisenä leikkuuterän ja suojuksen kanssa FSE 52

10 m liitosjohdolla varustettu Ison- Britannian malli: 2,8 kg 81 dB(A) 94 dB(A) Kahva vasemmalla: 3,0 m/s

Kahva oikealla: 4,5 m/s

KorjausohjeitaFSE 52 suomi

Hävitä laite maakohtaisten ympäristömääräysten mukaisesti. STIHL-laite ei kuulu sekajätteeseen. Kierrätä STIHL-laite, akku ja pakkaus ympäristömääräysten mukaisesti. STIHL-jälleenmyyjältä saat hävittämistä koskevat ajantasaiset tiedot. ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen Saksa vakuuttaa, että vastaa soveltuvilta osin direktiivien 2006/42/EY, 2014/30/EU, 2000/14/EY ja 2011/65/EU säännöksiä ja että tuote on kehitetty ja valmistettu seuraavien standardien tuotteen valmistuspäivänä voimassa olevien versioiden mukaisesti: EN 55014-1, EN 55014-2, EN 60335-1, EN 50636-2-91, EN 61000-3-2, EN 61000-3-3 Mitattu ja taattu äänitehotaso on määritetty direktiivin 2000/14/EY liitteen VI ja standardin ISO 11094 mukaisesti. Arviointimenettelyyn osallistunut ilmoitettu laitos: DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt Mitattu äänitehotaso Taattu äänitehotaso Teknisten asiakirjojen säilyttäminen: ANDREAS STIHL AG & Co. KG Produktzulassung Valmistusvuosi, valmistusmaa ja koneen numero on ilmoitettu laitteen päällä. Waiblingen, 1.3.2017 ANDREAS STIHL AG & Co. KG puolesta Thomas Elsner tuotehallinta- ja palveluasioista vastaava johtaja Hävittäminen 000BA073 KN EU- vaatimustenmukaisuusvakuu tus Tuote: Sähkökäyttöi- nen raivaussaha Merkki: STIHL Malli: FSE 52 Sarjatunniste: 4816 94 dB(A) 96 dB(A)Originale Istruzioni d'usoStampato su carta candeggiata senza cloro. I colori di stampa contengono oli vegetali; la carta è riciclabile. © ANDREAS STIHL AG & Co. KG, 2019 0458-777-9921-A. VB2.E19. 0000006230_012_I FSE 52 italiano
