BRUKSANVISNING FSE 52 STIHL

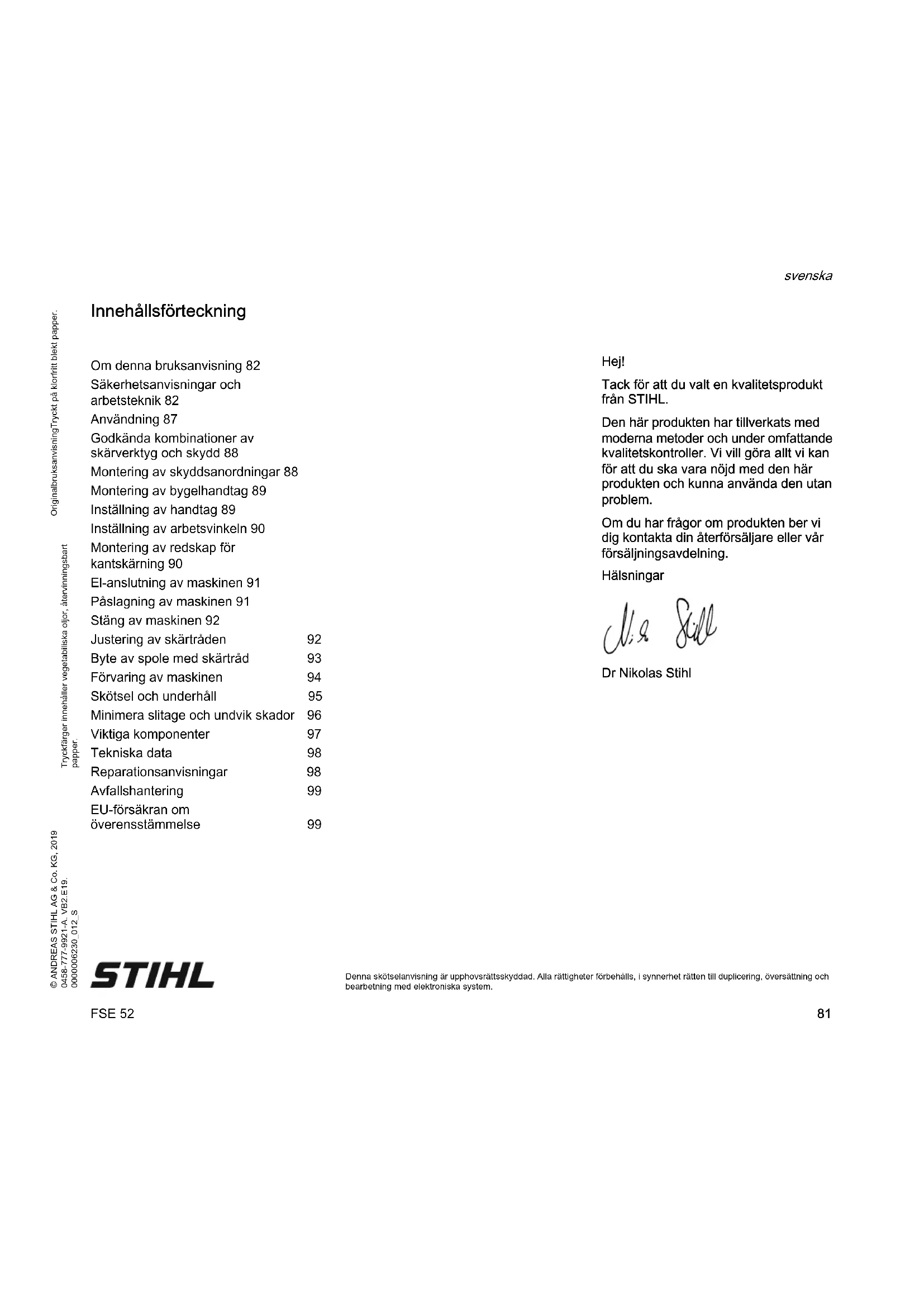

Innehållsförteckning

Om denna bruksanvisning 82

Säkerhetsanvisningar och arbetsteknik 82

Användning 87

Godkända kombinationer av skärverktyg och skydd 88

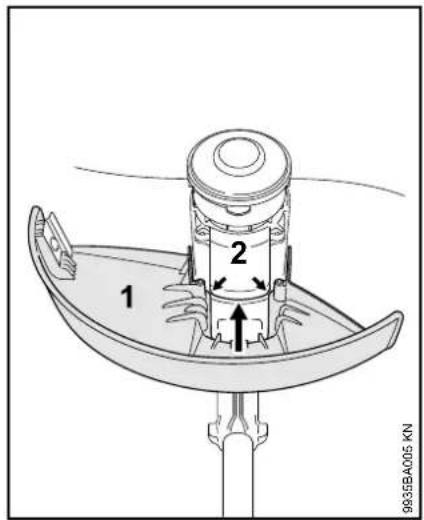

Montering av skyddsanordningar 88

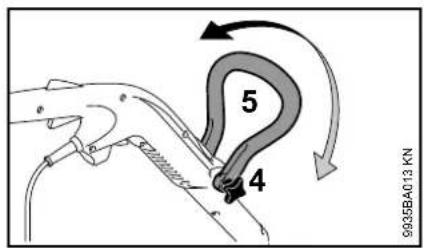

Montering av bygelhandtag 89

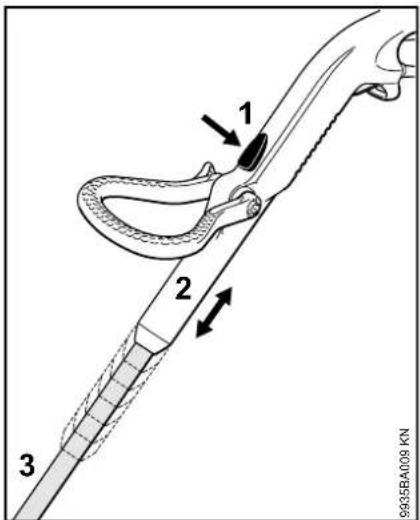

Inställning av handtag 89

Inställning av arbetsvinkeln 90

Montering av redskap för

kantskärning 90

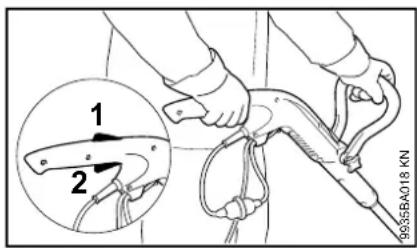

Påslagning av maskinen 91

Stäng av maskinen 92

Byte av spole med skärtråd 93

Förvaring av maskinen 94

Skötsel och underhåll 95

Minimera slitage och undvik skador 96

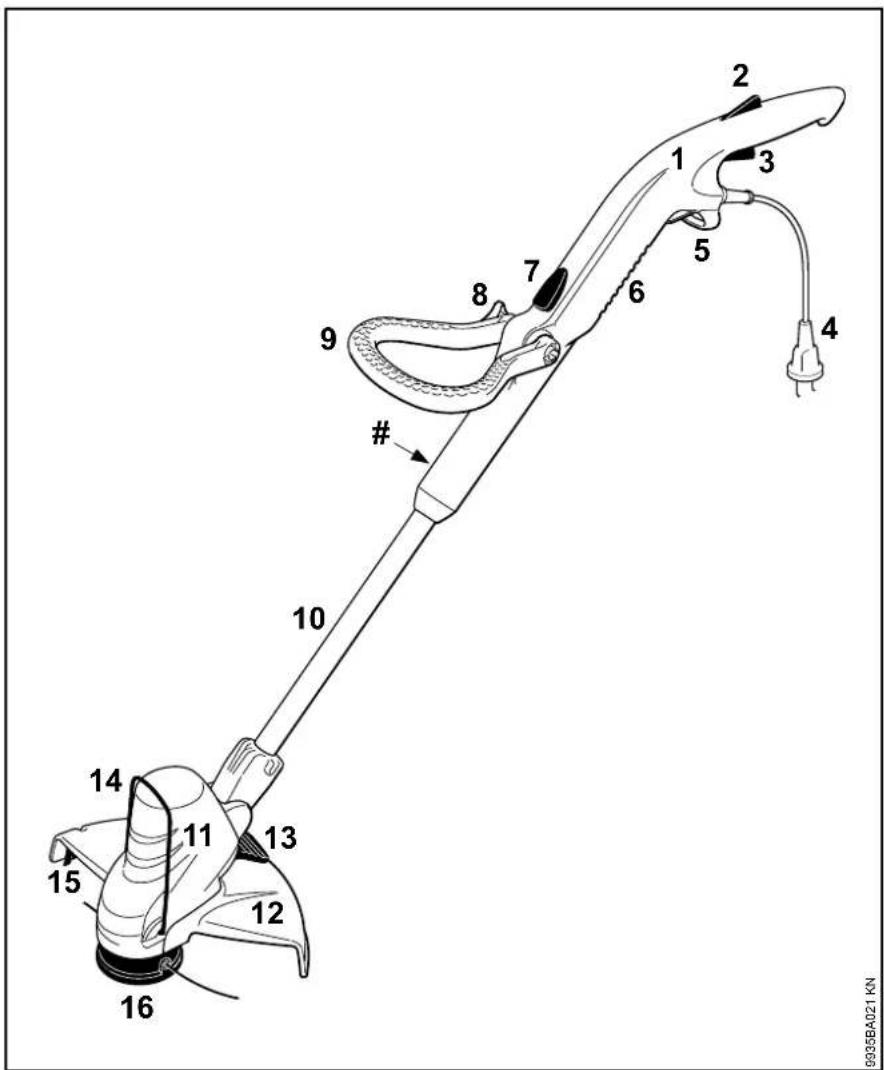

Viktiga komponenter 97

Tekniska data 98

Tack för att du valt en kvalitetsprodukt från STIHL.

Den här produkten har tillverkats med moderna metoder och under omfattande kvalitetskontroller. Vi vill göra allt vi kan för att du ska vara nöjd med den här produkten och kunna använda den utan problem.

Om du har frågor om produkten ber vi dig kontakta din återförsäljare eller vår försäljningsavdelning.

Hälsningar

Dr Nikolas Stihl

Denna skötselanvisning är upphovsrättsskyddad. Alla rättigheter förbehålls, i synnerhet rätten till duplicering, översättning och bearbetning med elektroniska system.

Om denna bruksanvisning Säkerhetsanvisningar och arbetsteknik

Symboler

Alla symboler, som finns på maskinen är förklarade i denna skötselanvisning.

Markering av textavsnitt

WARNING

Varning för olycksrisk och skaderisk för personer samt varning för allvarliga materiella skador.

OBS!

Varning för skador på maskinen eller enstaka komponenter.

Teknisk vidareutveckling

STIHL arbetar ständigt med vidareutveckling av samtliga maskiner; vi måste därför förbehålla oss rätten till ändringar av leveransomfattningen när det gäller form, teknik och utrustning.

Det innebär att inga anspråk kan ställas utifrån information och bilder i den här bruksanvisningen.

Särskilda säkerhetsåtgårder krävs vid arbete med denna maskin, eftersom skärverktyget körs med ett mycket högt varvtal och maskinen drivs med elektrisk ström.

Läs hela bruksanvisningen före första användningstillfället och förvara den säkert för senare bruk. Att inte följa bruksanvisningen kan innebära livsfara.

Följ nationella säkerhetsföreskrifter, t.ex. från Arbetsmiljöverket.

Om du använder maskinen för första gången ska du låta försäljaren eller någon annan sakkunnig förklara hur maskinen ska hanteras eller gå en kurs.

Minderåriga får inte arbeta med maskinen – undantag är de som fyllt 16 år och utbildas under uppsikt.

Håll barn, djur och åskådare borta.

När maskinen inte används ska den förvaras så att ingen kan skadas. Se till att ingen obehörig kan använda maskinen, dra ut stickkontakten.

Användaren är ansvarig för olycksfall eller faror som kan drabba andra personer eller deras egendom.

Maskinen får endast lämnas vidare eller länas ut till personer som känner till denna modell och dess användning – och lämna alltid med bruksanvisningen.

Personer som på grund av sin fysiska, sensoriska eller mentala förmåga inte kan hantera maskinen på ett säkert sätt får endast arbeta med maskinen under uppsikt av eller enligt anvisningar från en ansvarig person.

Användning av bullrande maskiner är enligt lag begränsad under vissa delar av dygnet i en del länder och regioner.

Kontrollera alltid att maskinens skick är korrekt innan arbetet påbörjas. Kontrollera i synnerhet anslutningskabeln, stickkontakten och säkerhetsanordningarna.

Använd inte anslutningskabeln för att dra eller transportera maskinen.

Före alla arbeten på maskinen så som rengöring, underhåll och byte av delar ska du – dra ut stickkontakten!

Maskinens skydd kan inte skydda användaren från alla föremål (stenar, glas, metalltråd o.s.v.) som slungas iväg av skärverktyget. Dessa föremål kan studsa mot något och sedan träffa användaren.

Använd inte högtryckstvätt för rengöring av maskinen. Den härda vattenstrålen kan skada maskinens delar.

Spola inte av maskinen med vatten.

Användarens hälsa

Den som arbetar med maskinen måste vara utvilad, frisk och i god kondition.

Den som inte får anstränga sig av hälsoskäl ska rådfråga sin läkare före arbete med maskinen.

Arbeta aldrig med maskinen efter intag av alkohol, läkemedel eller droger som påverkar reaktionsförmågan.

Tillbehör och reservdelar

Använd endast sådana skärverktyg eller tillbehör som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. Vid frågor, kontakta en auktoriserad återförsäljare. Använd bara verktyg eller tillbehör av hög kvalitet. Annars finns risk för olyckor och skador på maskinen.

Vi rekommenderar att du använder originalverktyg och tillbehör från STIHL. Deras egenskaper är optimalt anpassade till produkten och användarens behov.

Gör inga ändringar på maskinen – dessa kan äventyra säkerheten. STIHL ansvarar inte för några person- eller materialskador som uppkommer vid otillåten användning av tillsatsverktyg.

Användningsområden

Använd endast maskinen för att klippa gräs, buskar eller dylikt, beroende på de olika skärverktygen.

Det är inte tillåtet att använda maskinen för andra ändamål. Det kan leda till olyckor eller skador på maskinen. Gör inga ändringar på produkten, även det kan leda till olyckor eller skador på maskinen.

Kläder och utrustning

Bär alltid föreskriven klädsel och utrustning.

Kläderna ska vara ända- mälsenliga och får inte hindra arbetet. Bär tätt åtsittande kläder, helst overall, inte arbetsrock.

Bär inte klädsel som kan fastna i grenar, buskar eller maskinens rörliga delar. Bär inte heller halsduk, slips eller smycken. Bind upp och skydda långt här (med sjal, mössa, hjälm etc.).

Använd stadiga skor med halksäker sula.

För att minska risken för ögonskador, bär tätt åtsittande skyddsglasögon enligt standarden SS-EN 166. Se till att skyddsglasögonen sitter ordentligt.

Bär ansiktsskydd och se till att det sitter ordentligt. Ansiktskydd är inte ett tillräckligt ögonskydd.

Vi rekommenderar "personligt" hörselskydd – t.ex. hörselskydd.

Använd robusta arbets- handskar av slitstarkt material (t.ex. läder).

STIHL erbjuder ett omfattande utbud av personlig skyddsutrustning.

Stäng alltid av maskinen och dra ut stickkontakten.

Se till att maskinen inte kan välta eller skadas vid transport i fordon.

Före arbetet

Kontrollera maskinen

Kontrollera att maskinen är driftsäker – observera motsvarande kapitel i bruksanvisningen:

• Kopplingsspakens spärr och kopplingsspaken ska vara lättrörliga – kopplingsspakens spärr och kopplingsspaken ska gå tillbaka till sin ursprungsposition då de släpps.
• Kombinationen av skärverktyg och skydd måste vara godkänd och alla delar korrekt monterade. Använd inga skärverktyg av metall – skaderisk!
• Kontrollera att skärverktyget monterats rätt, sitter fast och är i felfritt skick.
• Kontrollera om skyddsanordningar (te.x. skydd för skärverktyg) är skadade eller slitna. Byt ut skadade delar. Kör inte maskinen med skadade skydd.
• Handtagen ska vara rena, torra och fria från smuts – viktigt för säker hantering av maskinen.
• Ställ in handtaget efter kroppslängd.
• Kontrollera att handtagens inställningsmöjligheter fungerar felfritt – se "Inställning av handtag" och "Inställning av arbetsvinkel".

svenska

Maskinen får endast användas i driftssäkert skick – olycksrisk!

Använd endast maskinen om alla komponenter är i gott skick och fastmonterade.

Utför inga ändringar på manöver- och säkerhetsanordningarna.

Vid start av maskinen får skärverktyget inte vidröra några föremål eller marken.

Rör inte vid skärverktyget – skaderisk!

Skärverktyget fortsätter rotera en kort stund efter att maskinen stängts av – efterrotation!

Elektrisk anslutning

Minska risken för elektrisk stöt:

• Maskinens spänning och frekvens (se typplåten) måste stämma med elnätets spänning och frekvens.
• Kontrollera att anslutningskabel, stickkontakt och förlängningskabel inte är skadade. Kablar, kopplingar och kontakter som är trasiga samt anslutningskablar som inte motsvarar föreskrifterna får inte användas.
• Anslut endast maskinen elektriskt till ett uttag som installerats enligt föreskrifterna.

• Isoleringen av anslutnings- och förlängningskabel, stickkontakt och koppling ska vara i felfritt skick.

• Ta aldrig i stickkontakter, anslutnings- och förlängningskablar eller kontaktanslutningar med våta händer.

• Den förlängningskabel som används ska motsvara föreskrifterna för den aktuella användningen.

Dra anslutnings- och förlängningskabeln på lämpligt sätt:

• Observera minsta tillåtna diameter för respektive kabel – se "Elektrisk anslutning av maskinen".
• Dra och markera anslutningskabeln så att den inte skadas och ingen utsätts för fara – snubbelrisk!
• Olämpliga förlängningskablar kan vara farliga. Använd endast korrekt märkta förlängningskablar med tillräcklig kabeldiameter som är avsedda för utomhusbruk.

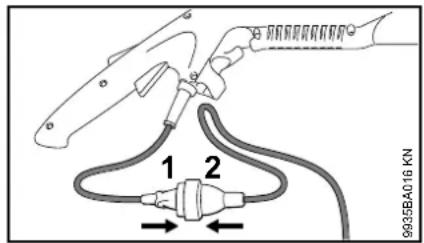

• Förlängningskabelns stickkontakt och koppling måste vara stänkvattenskyddade och får inte ligga i vatten.
• Låt inte förlängningskabeln skava mot kanter, spetsiga eller vassa föremål.
• Kläm inte kabeln i dörrspringor eller fönsteröppningar.
• Om kabeln är hoptrasslad – dra ut stickkontakten och red ut kabeln.
• Undvik all kontakt med det roterande skärverktyget.
  – Linda alltid av kabeln helt från kabelvindan för att undvika brandfara genom överhettning.

Hantering och styrning av maskinen

Håll alltid i maskinen med båda händerna på handtagen. Stå alltid stadigt och säkert.

För högerhänta

Håll i bygelhandtaget med vänster hand och i manöverhandtaget med höger hand.

För vänsterhänta

Håll i bygelhandtaget med höger hand och i manöverhandtaget med vänster hand.

Under arbetets gång

Dra omedelbart ut stick- kontakten vid skador på anslutningskabeln – livs- fara på grund av elektrisk stöt!

Skada inte anslutningskabeln genom att köra över den, trycka ihop den, dra i den o.s.v.

Dra inte ut stickkontakten genom att dra i kabeln, ta tag i stickkontakten.

Ta endast i stickkontakten och anslutningskabeln med torra händer.

Spola aldrig av maskinen med vatten – risk för kortslutning!

Arbeta inte med maskinen vid regn, väta eller i väldigt fuktiga miljöer – motorn är inte vattenskyddad – risk för elektrisk stöt och kortslutning!

Låt inte maskinen stå ute i regn.

Stäng genast av maskinen vid hotande fara eller i nödfall – släpp kopplingsspakens spärr och kopplingsspaken.

Maskinen får endast användas av en person åt gången – inga andra personer får uppehålla sig inom arbetsområdet.

Olycksrisk kan uppstå inom en stor radie runt arbetsområdet på grund av att föremål kan slungas i väg, därför får inga andra personer befinna sig inom en radie på 15 m. Håll även detta avständ till föremål (fordon, fönsterrutor) – risk för materialskador! Även med en radie på över 15 m kan risken för skador ej uteslutas.

Kontrollera terrängen: Hårda föremål (stenar, metallbitar och liknande) kan slungas i väg – även längre än 15 m – skaderisk! Föremål kan också skada skärverktyget och orsaka sakskador på t.ex. parkerade fordon och fönsterrutor.

Arbeta aldrig utan det stänkskydd som är avsett för maskinen och skärverktyget – föremål kan slungas i väg – skaderisk!

Klipp inte vått gräs.

laktta försiktighet i sluttningar, ojämn terräng etc. – halkrisk!

Håll alltid anslutningskabeln bakom maskinen – gå aldrig baklänges – snubbelrisk!

Se upp för hinder som stubbar, rötter osv. – snubbelrisk!

Arbeta endast stående på marken. Stå aldrig på instabila platser, på stegar eller arbetsplattformar.

Var extra försiktig och uppmärksam när hörselskyddet är på, eftersom det då är svårare att upptäcka fara som signaleras genom ljud (skrik, ljudsignaler, osv.).

Ta arbetspauser i god tid för att undvika trötthet och utmattning – olycksrisk!

Arbeta lugnt och genomtänkt – endast vid goda ljus- och siktförhållanden. Utsätt inte andra för fara – se dig omkring under arbetet.

Arbeta särskilt försiktigt i oöverskådlig, tätbevuxen terräng.

Kontrollera skärverktyget ofta, regelbundet och omedelbart vid märkbar förändring:

• Stäng av maskinen och håll den i ett stadigt grepp. Bromsa skärverktyget genom att trycka det mot marken och dra sedan ut stickkontakten.
• Kontrollera skick och korrekt montering, titta efter sprickor.
• Byt genast ut skadade skärverktyg, även vid små hårfina sprickor.
• Rengör skärverktygets infästning regelbundet från gräs och rester av sly – ta bort tilltäppningar vid skärverktyget eller skyddet.

Stäng av maskinen och dra ut stickkontakten vid byte av skärverktyg. Om motorn startar oavsiktligen finns – skaderisk!

Fortsätt inte använda och reparera inte skadade eller spruckna skärverktyg t.ex. genom svetsning eller riktning – formförändring (obalans).

Smådelar eller avbrutna delar kan lossna och träffa användaren eller andra personer med hög hastighet – risk för allvarliga skador!

Använd endast skydd med kniv som monterats enligt anvisningarna, så att skärtråden begränsas till godkänd längd.

Rör inte vid kniven – skaderisk!

Stäng alltid av maskinen och dra ut stickkontakten vid manuell justering av skärträden – skaderisk!

svenska

Felaktig användning med för lång skärtråd minskar motorns arbetsvarvtal. Det leder till överhettning och skador på motorn.

Skärtråden får inte bytas ut mot ståltråd – skaderisk!

Om maskinen har belastats på felaktigt sätt (t.ex. utsatts för våld genom slag eller fall) måste ovillkorligen driftsäkerheten kontrolleras innan den används igen – se även "Före arbetet". Kontrollera särskilt säkerhetsanordningarnas funktion. Använd aldrig maskiner som inte längre är driftsäkra. Kontakta i tveksamma fall en auktoriserad återförsäljare.

Innan maskinen lämnas: Stäng av maskinen – dra ut stickkontakten.

Vibrationer

Långa arbetspass med maskinen kan leda till vibrationsbetingade cirkulationsstörningar i händerna ("vita fingrar").

En allmänt giltig längd för arbetspass kan inte fastställas eftersom den påverkas av många olika faktorer.

Användningstiden kan förlängas genom:

- skydd för händerna (varma handskar)

- raster

Användningsperioden förkortas genom:

• individuella anlag som t.ex. dålig blodcirkulation (känns igen genom: fingrar som ofta blir kalla, stickningar)
• läga utomhustemperaturer
• greppets styrka (ett kraftigt grepp kan hämma blodcirkulationen)

Vid ofta förekommande långa arbetspass med maskinen och vid ofta förekommande tecken på nedsatt blodcirkulation (t.ex. stickningar i fingrarna) rekommenderas en medicinsk undersökning.

Skötsel och reparationer

Stäng alltid av maskinen och dra ut stickkontakten före alla arbeten på maskinen. Förhindra oavsiktlig start av motorn – skaderisk!

Utför regelbundet underhåll på maskinen. Genomför endast underhållsarbeten och reparationer som beskrivs i skötselanvisningen. Allt annat arbete ska utföras av en återförsäljare.

STIHL rekommenderar att endast låta en STIHL-återförsäljare genomföra underhåll och reparationer. Auktoriserade STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt få tillgång till teknisk information.

Använd bara förstklassiga reservdelar. Annars finns det risk för olyckor eller skador på maskinen. Rådgör med återförsäljaren vid frågor om detta.

Vi rekommenderar att man använder STIHL originalreservdelar. Dessa är optimalt anpassade till maskinen och användarens krav.

Vidtag inga förändringar på maskinen – säkerheten kan äventyras – olycksrisk!

Kontrollera sladden och stickkontakten regelbundet avseende korrekt isolering och åldring (sprödhet).

Elektriska komponenter som exempelvis anslutningskabeln får endast repareras eller bytas av behörig elektriker.

Rengör plastdelar med en trasa. Starka rengöringsmedel kan skada plasten.

Spola inte av maskinen med vatten.

Kontrollera att fästskruvarna på skyddsanordningen och skärverktyget sitter korrekt och dra åt vid behov.

Rengör kylluftsspringorna vid behov.

Förvara apparaten på ett säkert ställe i en torr lokal.

Användning

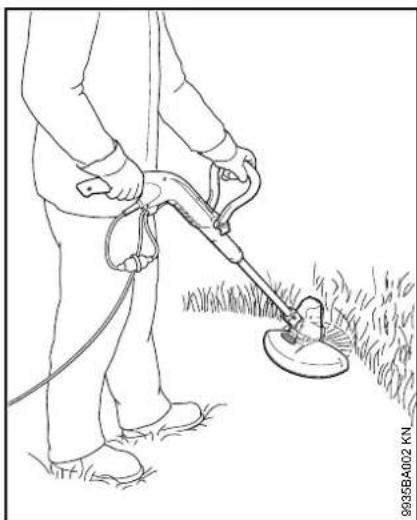

Klippning

• Håll maskinen med båda händerna – ena handen på manöverhandtaget – den andra på bygelhandtaget.
• Stå rak – håll maskinen löst.
• Skärverktyget får inte komma i kontakt med något föremål eller marken.
  ●För maskinen fram och tillbaka på ett regelbundet sätt.
• Avständet mellan skärträden och ytan som ska klippas avgör skärhöjden.
• Undvik beröring med staket, murar, stenar osv. – sådant leder till förhöjt slitage.

Klippning under hinder

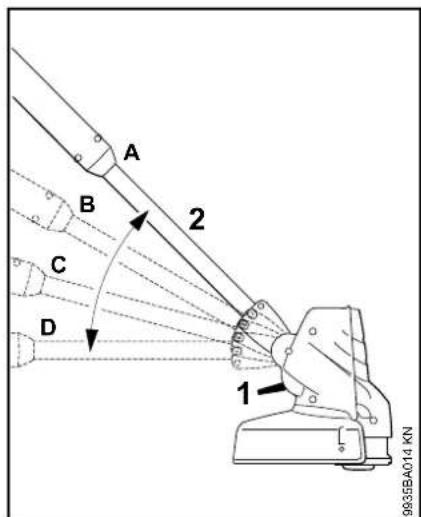

För att smidigt kunna klippa under buskar, kan vinkeln mellan riggrör och trimmerhuvud ställas in (se "Inställning av arbetsvinkel").

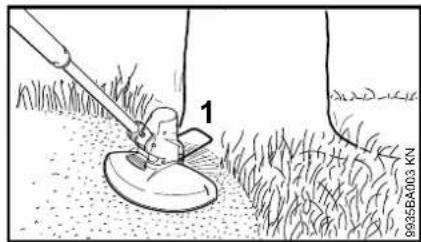

Att arbeta med distansstycket

1 89958A003.KN

●Fäll ut distansstycket (1) helt. Distansstycket (1)

• begränsar skärtrådens arbetsområde
• skyddar mot skador som kan förorsakas av den roterande skärträden (t. ex. på trädens bark)
• håller avständet till marken vid kantklippning

WARNING

Trimmerhuvudet kan rotera vidare efter att maskinen har stängts av – justera inte distansstycket förrän trimmerhuvudet har stannat och använd inte foten.

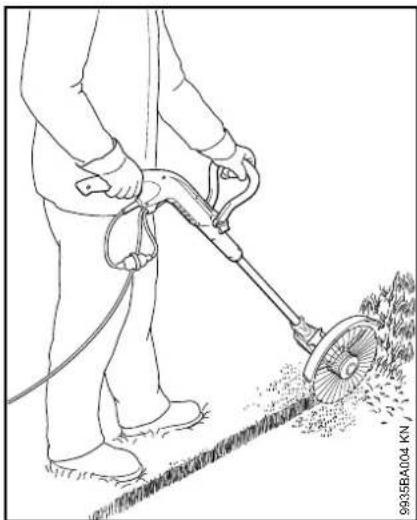

Kantskärning

Maskinen förvandlas enkelt till en kantskärare (se "Ombyggnad av maskinen till kantskärare").

●Använd maskinen som bilden visar.
- För skärträden längs gräsmattans kant – distansstycket håller avständet till marken.

Avfallshantering

Kasta inte avklippt material bland hushållsavfallet. Materialet kan komposteras.

svenska

Godkända kombinationer av skärverktyg och skydd

Skärverktyg

Vid leverans är trimmerhuvudet AutoCut 2-2 monterat på maskinen. Av säkerhetsskäl får inga andra skärverktyg monteras på maskinen.

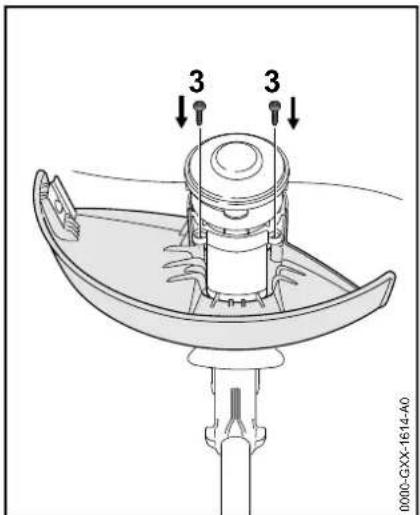

Skydd

Ett tillhörande skydd levereras med maskinen. Montera endast detta skydd – det är inte tillåtet att montera andra skydd. För ytterligare information, se "Montering av skyddsanordningar".

Montering av skyddsanordningar

1 2 9935BA005 KN

• Skjut in skyddet (1) i spåret (pilar) på motorkåpan (2) så långt det går, hålen i skyddet ska vara mitt för hålen i motorkåpan.

3 3 0000-GXX-1614-A0

• Skruva in skruvarna (3) med en skruvmejsel T20 och dra åt.
  Annars kan skruvarna skruvas in och dras åt med en spårskruvmejsel.

Montering av bygelhandtag

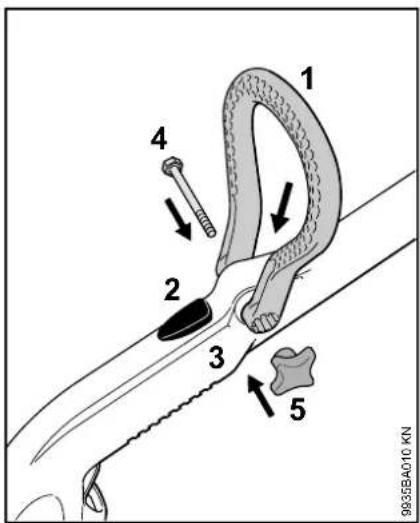

1 2 3 4 5 9358A010 KN

●Vänd bygelhandtaget (1) så att porerna på bygelhandtaget (1) pekar mot spärren (2).
- Skjut upp bygelhandtaget (1) på manöverhandtaget (3) tills det snäpper i läge – pressa samtidigt isär skänklarna på bygelhandtaget (1) något.
●För in skruven (4) genom hålen.
- Skruva på vingmuttern (5) och dra åt den.

Inställning av handtag

Inställning av bygelhandtag

9935BA013 KN

●Lossa vingmuttern (4).
●För bygelhandtaget (5) i pilens riktning och låt det snäppa i läge. Det finns flera snäpplägen.
●Dra åt vingmuttern (4).

Inställning av riggrörets längd

1 2 3 9935RA009 KN

●Tryck på spärren (1).
- Dra manöverhandtaget (2) i riggrörets (3) längdriktning och låt det snäppa i läge. Det finns flera snäpplägen.

Transportläge

För att göra maskinen mindre skrymmande vid transport kan riggröret ställas in på den kortaste längden.

svenska

Inställning av arbetsvinkel

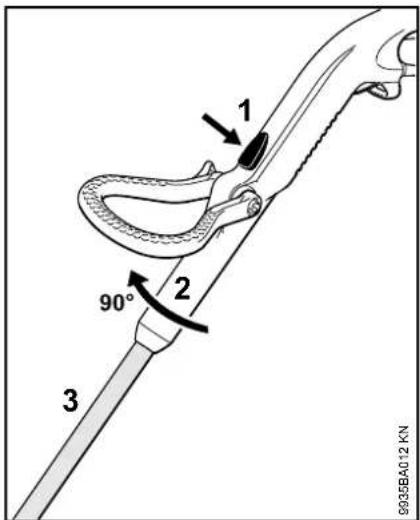

1 2 90° 3 9035BA012 KN

●Tryck på spärren (1).
●Vrid manöverhandtaget (2) 90° i förhållande till riggröret (3) och låt det snäppa i läge. Det finns två snäpplägen: 0° och 90°.

Inställning av arbetsvinkeln

A B C D 1 2 9935BA014 KN

●Tryck på spärren (1).
●Luta riggröret (2) och låt det snäppa i läge. Det finns fyra snäpplägen: A, B, C och D.

Montering av redskap för kantskärning

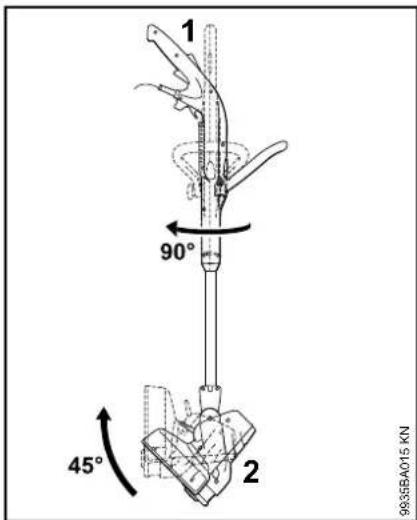

1 90° 45° 2 993GBA015 KN

●Vrid manöverhandtaget (1) 90° mot skaftet och låt det haka fast, se "Inställning av manöverhandtag".
●Luta skaftet (2) 45° och låt det haka i, se "Inställning av arbetsvinkel".
- Utfällning av distansstycke Tryck inte på distansstycket under kantklippning.

Maskinens spänning och frekvens (se typplåten) måste stämma med elnätets spänning och frekvens.

Nätanslutningens miniminivå måste stämma med angivelserna i tekniska data – se "Tekniska data".

Maskinen ska anslutas via en jordfelsbrytare som bryter strömförsörjningen då

differensströmmen mot jord överskrider 30 mA.

Nätanslutningen ska följa IEC 60364 samt nationella föreskrifter.

Förlängningskabel

Ledaren i kabeln ska ha minst den angivna diametern beroende på nätspänningen och kabellängden.

Kabellängd Minsta
ledardiameter

220 V – 240 V:
upp till 20 m 1,5 mm	^2
20 m till 50 m 2,5 mm	^2
100 V – 127 V:
upp till 10 m AWG 14/2,0 mm	^2
10 m till 30 m AWG 12/3,5 mm	^2

9935BA016 KN 1 2

●Sätt i stickkontakten (1) i förlängningskabelns koppling (2).

Dragavlastning

Dragavlastningen skyddar anslutningskabeln mot skador.

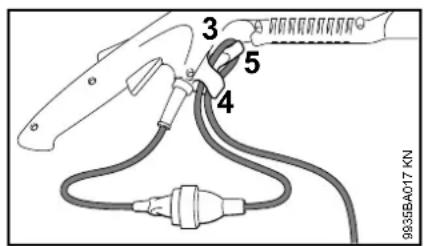

3 5 4 9035BA017 KN

●Bilda en ögla med förlängningssladden.
●För öglan (3) genom öppningen (4).
●För öglan (3) över hakarna (5) och dra åt.
- Sätt in förlängningskabelns stickkontakt i ett korrekt installerat eluttag.

Påslagning av maskinen

1 2 9235BA018 KN

• Stå stadigt och säkert.
• Håll maskinen med båda händerna – ena handen på manöverhandtaget och den andra på bygelhandtaget.
• Stå rak – håll maskinen löst.
• Skärverktyget får inte komma i kontakt med något föremål eller marken.
• Tryck in strömbrytarspärren (1) och håll den intryckt.
  ●Tryck på strömbrytaren (2).

svenska

Stäng av maskinen Justering av skärträden

- Släpp strömbrytarspärren och strömbrytaren.

Skärverktyget fortsätter att rotera en liten stund efter att strömbrytarspärren och strömbrytaren har släppts – efterrotation!

Vid längre pauser – dra ut stickkontakten.

När maskinen inte används längre ska den förvaras så att ingen kan skadas.

Se till att ingen obehörig kan använda maskinen.

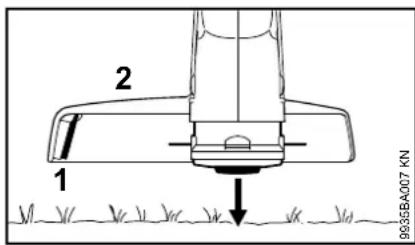

2 1 9935BA007 KN

●Håll det roterande trimmerhuvudet parallellt med den gräsbevuxna ytan och tryck lätt mot marken. Cirka 3 cm skärtråd matas ut.

Knivbladet (1) på skyddet (2) kapar för långa skärtrådar till optimal längd. Undvik därför att trycka trimmerhuvudet mot marken upprepade gånger.

Skärtråden matas bara ut då båda skärtrådarna fortfarande är minst 2,5 cm långa.

Om skärträden är kortare än 2,5 cm måste den matas ut för hand. Se "Utmatning av tråd för hand".

Utmatning av tråd för hand

●Stäng av maskinen.
●Dra ut anslutningskabeln ur eluttaget.
●Vänd på maskinen.

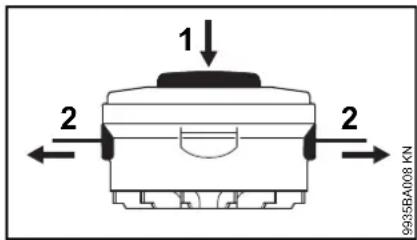

1 2 2 9235BA008 KN

●Tryck på knappen (1) på spolen fram till stoppet.
●Dra åt trådändarna (2) ur spolen.
När det inte längre finns någon tråd i spolen måste enheten "spole med skärtråd" bytas. Se "Byte av spole med skärtråd".

Byte av spole med skärtråd

STIHL AutoCut 2-2

Innan "spolen med skärtråd" (nedan kallad "skärtråd") byts måste trimmerhuvudet ovillkorligen kontrolleras avseende slitage.

WARNING

Vid starka spår av slitage måste trimmerhuvudet bytas ut i sin helhet. Kontakta en återförsäljare.

Förberedelse av maskinen

●Stäng av maskinen.
●Dra ut anslutningskabeln ur eluttaget.
●Vänd på maskinen.

Avlägsna trådrester.

Vid normal användning förbrukas tråden i trimmerhuvudet nästan helt.

Borttagning av spolen

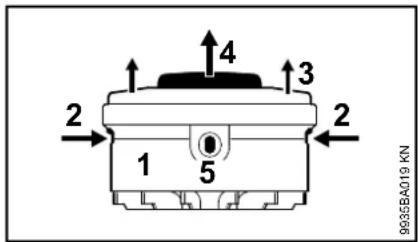

4 3 2 1 5 2 9935BA019 KN

●Håll i höljet (1).
●Tryck på klackarna (2) och ta bort locket (3).
●Dra ut spolen (4) ur höljet.

Insättning av ny "spole med skärtråd"

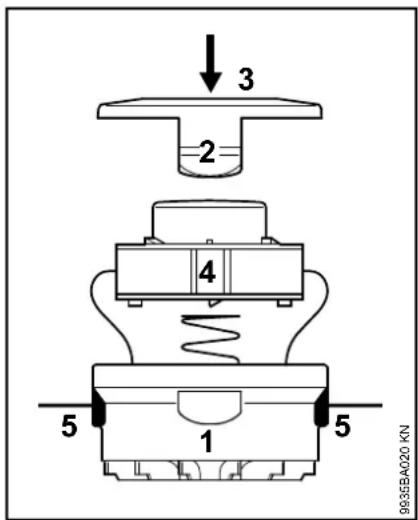

3 2 4 5 1 5 9935BA020 KN

●Använd tråd med 1,6 mm diameter.
●Stick in trådändarna genom öppningarna (5) i höljet (1).

●Sätt in spolen (4) i höljet.
●Tryck på locket (3) tills de båda klackarna (2) hörbart snäpper fast.

svenska

Förvaring av maskinen

Vid driftsuppehåll på ca 3 månader:

●Rengör maskinen noggrant, särskilt fläktspringorna
●Ta ut spolen med tråden, rengör och kontrollera den

Skärtrådens elasticitet, och därmed livslängd, kan ökas om den förvaras i en behållare med vatten.

- Förvara maskinen på ett torrt och säkert ställe. Se till att den inte användas av obehöriga (t.ex. barn).

Skötsel och underhåll

Uppgifterna gäller normala driftförhållanden. Vid svåra användningsförhållanden (kraftig dammutveck-ling osv.) och längre dagliga arbetspass ska underhållsintervallerna göras kortare.		Före arbelets början	Efter arbelets slut resp. dagligen	Varje vecka	Varje månad	Vid fel	Vid skada	Vid behov
Hela maskinen	Visuell kontroll (skick) X
	Rengöring X
Anslutningskabel	Kontroll X
	Byte hos auktoriserad återförsäljare 1)						X
Sströmbrytare, strömbrytarspärr	Funktionskontroll X
	Byte hos auktoriserad återförsäljare 1)					X	X
Kylluftspringor Rengöring X
Åtkomliga skruvar och muttrar Efterdragning X
Skärverktyg (trimmerhuvud)	Visuell kontroll X
	Byte X
	Kontroll att detaljen sitter ordentligt fast X
Säkerhetsdekal Byte X

1) Vi rekommenderar auktoriserade STIHL-återförsäljare

svenska

Minimera slitage och undvik skador

Om du följer anvisningarna i denna skötselanvisning undviker du onödigt slitage och skador på maskinen.

Användning, skötsel och förvaring av maskinen måste ske så noggrant som det står i denna skötselanvisning.

Alla skador som orsakas av att anvisningarna för säkerhet, användning och skötsel inte har följts får användaren själv stå för. Detta gäller i synnerhet:

• ändringar på produkten som inte godkänts av STIHL,
• användning av verktyg eller tillbehör som inte är godkända eller lämpliga för maskinen eller är av sämre kvalitet,
• användning av maskinen för ändamål som den inte är avsedd för,
• användning av maskinen vid idrotts- eller tävlingsevenemang,
• följdskador orsakade av en fortsatt användning av maskinen med defekta komponenter.

Underhållsarbeten

Alla åtgärder som beskrivs i kapitlet "Skötsel och underhåll" måste utföras regelbundet. Om användaren inte kan utföra dessa arbeten själv skall en fackhandlare anlitas för dem.

Vi rekommenderar att man endast låter auktoriserade STIHL återförsäljare genomföra underhållsarbeten och reparationer. STIHL-återförsäljare har

möjlighet att regelbundet deltaga i utbildningar och har tillgång till tekniska informationer.

Om dessa arbeten försummas kan skador uppstå på maskinen som användaren själv får ansvara för. Dit räknas bland annat:

• Skador på elmotorn till följd av att underhåll inte utförts i rätt tid eller i rätt omfattning (t.ex. ofullständig rengöring av kylluftkanalerna)
• Skador på grund av felaktig el- anslutning (spänning, ej tillräcklig dimension på el-anslutningen)
• korrosions- och andra följdskador orsakade av olämplig förvaring,
• skador på maskinen som en följd av att reservdelar av sämre kvalitet har använts.

Förslitningsdelar

Olika delar av maskinen utsätts för normalt slitage även om de används på rätt sätt och måste bytas i tid beroende på hur och hur länge de använts. Hit hör bl. a.:

• Skärverktyg
• Skydd
• Kolborstar

Viktiga komponenter

Märkströmstyrka: 2,3 A

Effekt: 500 W

Märkvarvtal med last: 6000 v/min

Säkring: min. 10 A

Skyddsklass: II, ☐

Längd

1140 mm till 1310 mm (beroende på inställd riggrörslängd)

Vikt

Med skärverktyg och skydd

FSE 52 ^1) : 2

1) Utförande med 10 m anslutningskabel för Storbritannien: 2,8 kg

Buller- och vibrationsvärden

För att fastställa buller- och vibrationsvärden tas hänsyn till det maximala varvtalet under driften.

Mer information om uppfyllande av arbetsgivardirektivet vibration 2002/44/EG finns på www.stihl.com/vib

Ljudeffektnivå Lp enligt EN 50636-2-91 81 dB(A)

Ljudeffektnivå L _w enligt EN 50636-2-91 94 dB(A)

Vibrationsvärde a_hv enligt EN 50636-2-91

Vänster handtag: 3,0 m/s ^2

För ljudtrycksnivå och ljudeffektnivån K är-Värde enligt direktiv 2006/42 / EG = 2,0 dB (A); för vibrationen är värdet K-Värde enligt 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH är en EU-förordning för registrering, bedömning och godkännande av kemikalier.

Se www.stihl.com/reach för information om att uppfylla REACH förordningen (EG) Nr. 1907/2006 2

Användare av den här maskinen får endast utföra skötsel och underhållsarbete som beskrivs i den här skötselanvisningen. Mer avancerade reparationer får endast utföras av återförsäljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer. Auktoriserade STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt att få tillgång till teknisk information.

Använd vid reparation endast reservdelar som är godkända av STIHL för denna maskin, eller tekniskt likvärdiga delar. Använd endast reservdelar av hög kvalitet. Annars finns det risk för olyckor eller skador på maskinen.

Vi rekommenderar att du använder STIHL originalreservdelar.

STIHL originalreservdelar känns igen på STIHL reservdelsnummer på logotypen

STIHL och eventuellt på STIHL-märket (på mindre detaljer finns ibland bara detta märke).

Avfallshantering

Vid avfallshantering ska de lokala föreskrifterna för avfallshantering följas.

000BA073 KN

STIHL-produkter ska inte kastas i hushållssoporna. STIHL-produkt, batteri, tillbehör och förpackning ska återvinnas på ett miljövänligt sätt.

Du kan få aktuell information om avfallshantering hos din STIHL-återförsäljare.

EU-försäkran om överensstämmelse

intygar på eget ansvar att

Konstruktionstyp: Eldriven

motorlie

Fabrikat: STIHL

Typ: FSE 52

Serieidentifiering: 4816

uppfyller bestämmelserna i direktiv 2006/42/EG, 2014/30/EU, 2000/14/EG och 2011/65/EU och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet:

EN 55014-1, EN 55014-2, EN 60335-1, EN 50636-2-91, EN 61000-3-2, EN 61000-3-3

Beräkning av uppmätt och garanterad ljudeffektnivå har gjorts enligt direktiv 2000/14/EG, bilaga VI och enligt standarden ISO 11094.

Ansvarig instans:

DPLF

Uppmätt Ijudeffektnivå

94 dB(A)

Garanterad ljudeffektsnivå

96 dB(A)

Förvaring av teknisk dokumentation:

Tillverkningsår, tillverkningsland samt serienummer står på maskinen.

Waiblingen, 2017-03-01

Chef för produkthantering och tjänster

Sisällysluettelo

Käyttöohje 101

Brug solide sko med skridsikre såle.

ADVARSEL

Nominelt omdrejnings- tal med belastning: 6000 o/min

Sikring: min. 10 A

Etterjustere skjæreträden 168
