INSTRUKCJA OBSŁUGI FSA 90 R STIHL

p Instrukcja użytkowania

Wszystki prawa dotyczące niniejszej Instrukcji użytkowania korzystają z ochrony prawnej. Wszystkie prawa dotyczące niniejszej Instrukcji użytkowania pozostają zastrzeżone, a szczególnie prawo do powielania, tłumaczenia oraz do elektronicznego prze- trwarzania danych. Spis treści 1 Przedmowa

2 Informacje o instrukcji użytkowania

2.1 Obowiązujące dokumenty

2.2 Ostrzeżenia w treści instrukcji

2.3 Symbole w tekście

3.1 Kosa mechaniczna STIHL FSA 90 z

3.2 Kosa mechaniczna STIHL FSA 90 R z

3.3 Osłony i narzędzia tnące

3.4 Systemy przenoszenia

4 Wskazówki dotyczące bezpieczeństwa pracy

4.1 Symbole ostrzegawcze

4.2 Użytkowanie zgodne z przeznaczeniem

4.3 Wymagania wobec użytkownika

4.4 Odzież i wyposażenie

4.5 Stanowisko pracy i otoczenie

4.11 Czyszczenie, konserwacja i naprawy

5 Przygotowanie kosy mechanicznej do pracy

5.1 Przygotowanie kosy mechanicznej do pracy

6 Ładowanie akumulatora i sygnalizacja diodami LED

6.1 Ładowanie akumulatora

6.2 Sygnalizacja stanu ładowania

7 Montaż kosy mechanicznej

7.2 Montaż ogranicznika krokowego

7.3 Montaż i demontaż osłony

7.4 Montaż i demontaż głowicy koszącej

7.5 Montaż i demontaż metalowego narzędzia

8 Włączanie kosy mechanicznej dla użytkownika

8.1 Nakładanie i regulowanie pojedynczego systemu

8.2 Wyważanie kosy mechanicznej

8.3 Regulacja uchwytu

9 Podłączanie i odłączanie akumulatora

9.1 Wkładanie akumulatora

9.2 Wyjmowanie akumulatora

10 Włączanie i wyłączanie kosy mechanicznej

10.1 Włączenie kosy mechanicznej

10.2 Wyłączenie kosy mechanicznej

11 Kontrola kosy mechanicznej i akumulatora

11.1 Kontrola elementów obsługowych

12 Praca z użyciem kosy mechanicznej

12.1 Trzymanie i prowadzenie kosy mechanicznej

12.4 Regulacja żyłki

13 Po zakończeniu pracy

14.1 Transport kosy mechanicznej

14.2 Transportowanie akumulatora

15.1 Przechowywanie kosy mechanicznej

15.2 Przechowywanie akumulatora

polski 1 Przedmowa Drodzy Klienci! Dziękujemy za zakup urządzenia marki STIHL. Nasze produkty projektujemy i produkujemy z zachowaniem wysokiej jakości i z uwzględnieniem potrzeb naszych klientów. W ten sposób powstają produkty o wyjątkowej niezawodności także w ekstremalnych warunkach. STIHL wyróżnia się też wysoką jakością pod względem obsługi serwisowej. Sieć naszych autoryzowanych dealerów gwarantuje kompetentne doradztwo i szkolenia oraz kompleksową obsługę techniczną. Dziękujemy za okazane zaufanie i życzymy zadowolenia z nabytego produktu STIHL. Dr Nikolas Stihl WAŻNE! ZAPOZNAĆ SIĘ PRZED UŻYCIEM I ZACHOWAĆ

2.1 Obowiązujące dokumenty

Zastosowanie mają lokalne przepisy dotyczące bezpieczeństwa. ► Oprócz niniejszej instrukcji użytkowania przeczytać, zrozumieć i zachować następujące dokumenty: – Instrukcja użytkowania i opakowanie używanego narzędzia tnącego – Instrukcja użytkowania używanego systemu przenoszenia – Instrukcja obsługi akumulatora STIHL AR 16 Czyszczenie

16.1 Czyszczenie kosy mechanicznej

16.2 Czyszczenie osłony i narzędzia tnącego

16.3 Czyszczenie akumulatora

17.1 Ostrzenie i wyważanie metalowego narzędzia

18.1 Naprawa kosy mechanicznej i narzędzia tnącego

18.2 Konserwuj i naprawiaj dmuchawę

19 Rozwiązywanie problemów

19.1 Usuwanie usterek kosy mechanicznej lub

20.3 Poziom hałasu i drgań

21 Kombinacje z narzędzi tnących, osłon i systemów przenoszenia

21.1 Kombinacje z narzędzi tnących, osłon i

systemów przenoszenia

22 Części zamienne i akcesoria

22.1 Części zamienne i akcesoria

23.1 Utylizacja kosy mechanicznej i akumulatora

24 Deklaracja zgodności UE

1Przedmowa 2 Informacje o instrukcji użytkowania0458-709-9621-A

polski 3 Przegląd– Instrukcja użytkowania "torby na pas AP z przewodem zasilającym"– Uwagi dotyczące bezpieczeństwa użytkowania akumulatora STIHL AP– Instrukcja użytkowania ładowarek STIHL AL 101, 300, – Informacje dotyczące bezpieczeństwa produktów akumulatorowych STIHL i produktów ze zintegrowanym akumulatorem: www.stihl.com/safety-data-sheets

2.2 Ostrzeżenia w treści instrukcji

OSTRZEŻENIETen piktogram oznacza możliwe zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.► Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi. WSKAZÓWKA Ten piktogram oznacza potencjalne zagrożenie szkodami w mieniu.► Oznaczone nim środki mogą zapobiec szkodom w mieniu.

2.3 Symbole w tekście

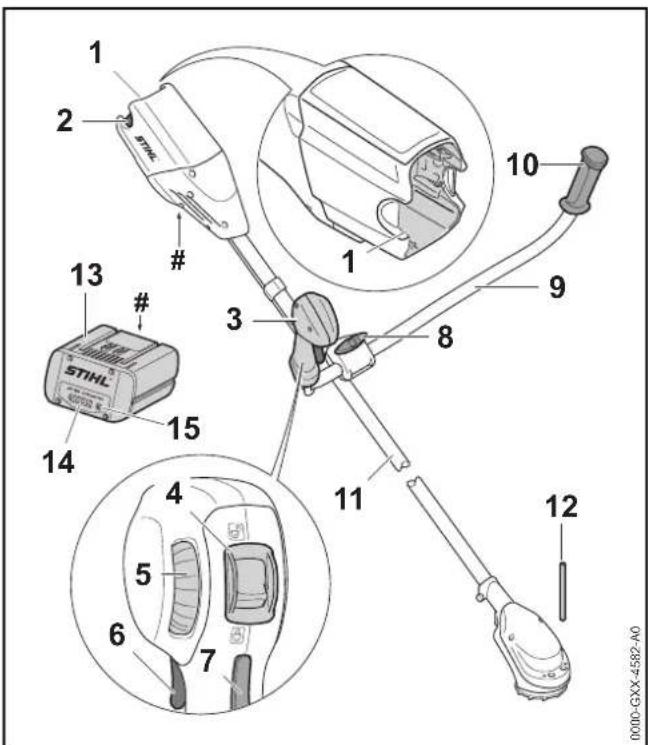

3.1 Kosa mechaniczna STIHL FSA 90 z

akumulatorem 1 Komora akumulatoraKomora ta mieści w sobie akumulator elektryczny2 Dźwignia blokadyDźwignia zamka trzyma akumulator w jego komorze.3 Rękojeść manipulacyjnaUchwyt manipulacyjny służy do obsługi, trzymania i prowadzenia kosy mechanicznej.Ten symbol odsyła do rozdziału niniejszej instrukcji obsługi. 3Przegląd

polski 3 Przegląd 4 Dźwignia ryglowania Wraz z blokadą dźwigni przełącznika dźwignia ryglowania odblokowuje dźwignię przełącznika. 5 Koło nastawcze Koło nastawcze służy do regulacji poziomu mocy. 6 Dźwignia przełącznika Dźwignia przełącznika służy do włączania i wyłączania kosy mechanicznej. 7 Blokada dźwigni głównego przełącznika Blokada dźwigni przełącznika służy do blokowania dźwigni przełącznika. 8 Śruba zaciskowa Śruba zaciskowa mocuje rurę uchwytu do wspornika uchwytu. 9 Przedni uchwyt Rura uchwytu łączy uchwyt manipulacyjny i uchwyt z wysięgnikiem. 10 Uchwyt Uchwyt służy do trzymania i prowadzania kosy mechanicznej. 11 Kolumna wysięgnika Wysięgnik łączy wszystkie podzespoły. 12 Trzpień blokujący Trzpień blokujący blokuje wałek w przypadku zamontowania narzędzia tnącego. 13 Akumulator Akumulator zasila piłę mechaniczną energią. 14 Diody LED Diody LED sygnalizują stan akumulatora i ewentualne usterki zasilania. 15 Przycisk Przycisk włącza diody sygnalizacyjne LED akumulatora. # Tabliczka z określeniem mocy urządzenia z numerem seryjnym

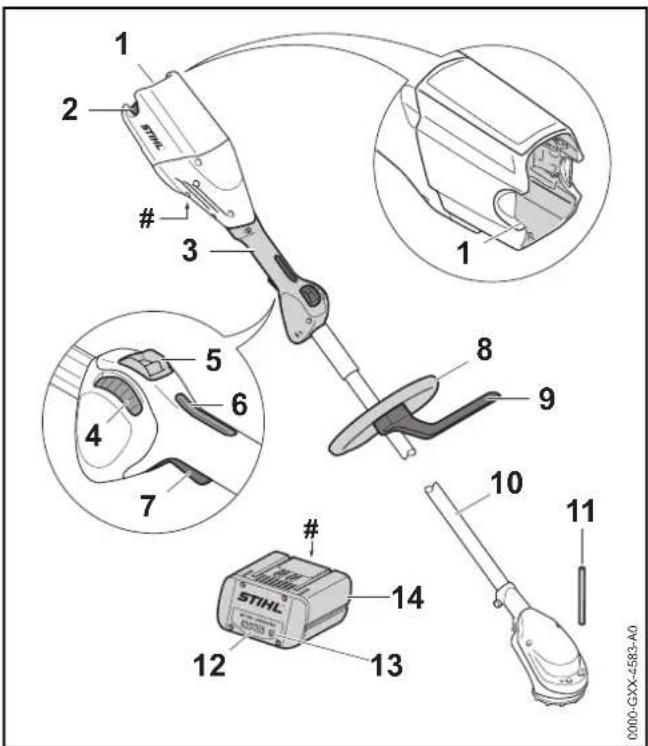

3.2 Kosa mechaniczna STIHL FSA 90 R z

akumulatorem 1 Komora akumulatora Komora ta mieści w sobie akumulator elektryczny 2 Dźwignia blokady Dźwignia zamka trzyma akumulator w jego komorze. 3 Rękojeść manipulacyjna Uchwyt manipulacyjny służy do obsługi, trzymania i prowadzenia kosy mechanicznej. 4 Koło nastawcze Koło nastawcze służy do regulacji poziomu mocy.

polski 3 Przegląd 5 Dźwignia ryglowania Wraz z blokadą dźwigni przełącznika dźwignia ryglowania odblokowuje dźwignię przełącznika. 6 Blokada dźwigni głównego przełącznika Blokada dźwigni przełącznika służy do blokowania dźwigni przełącznika. 7 Dźwignia przełącznika Dźwignia przełącznika służy do włączania i wyłączania kosy mechanicznej. 8 Uchwyt obwiedniowy Uchwyt obwiedniowy służy do trzymania i prowadzania kosy mechanicznej. 9 Ogranicznik krokowy Ogranicznik krokowy ogranicza odstęp między nogą użytkownika i metalowym narzędziem tnącym. 10 Kolumna wysięgnika Wysięgnik łączy wszystkie podzespoły. 11 Trzpień blokujący Trzpień blokujący blokuje wałek w przypadku zamontowania narzędzia tnącego. 12 Diody LED Diody LED sygnalizują stan akumulatora i ewentualne usterki zasilania. 13 Przycisk Przycisk włącza diody sygnalizacyjne LED akumulatora. 14 Akumulator Akumulator zasila piłę mechaniczną energią. # Tabliczka z określeniem mocy urządzenia z numerem seryjnym

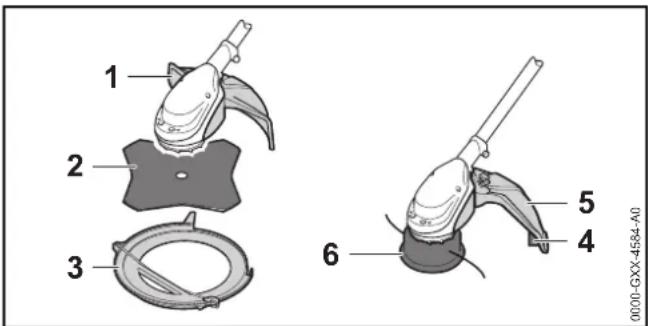

3.3 Osłony i narzędzia tnące

Osłony i narzędzia tnące pokazano przykładowo. Kombinacje, które wolno stosować, podane są w niniejszej instrukcji obsługi @ 21. 1 Osłona do metalowych narzędzi tnących Osłona do metalowych narzędzi tnących chroni użytkownika przed wyrzucanymi w górę przedmiotami i przed kontaktem z głowicą koszącą. 2 Tarcza do koszenia trawy Tarcza do koszenia trawy ścina trawę i chwasty. 3 Osłona transportowa Osłona transportowa chroni przed kontaktem z metalowymi narzędziami tnącymi. 4 Osłona do głowic koszących Osłona do głowic koszących chroni użytkownika przed wyrzucanymi w górę przedmiotami i przed kontaktem z głowicą koszącą. 5 Nóż korygujący długość żyłek Nóż korygujący długość żyłek podczas pracy skraca żyłki na odpowiednią długość. 6 Głowica kosząca Głowica kosząca utrzymuje nitki koszące.

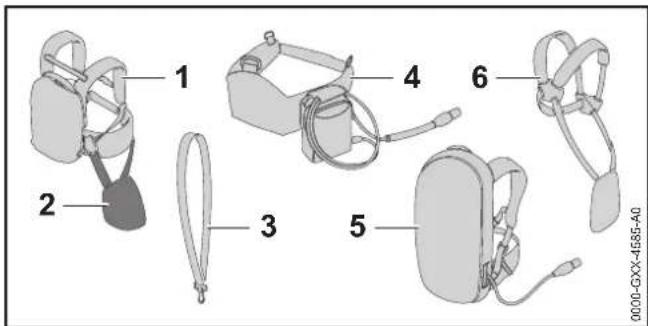

3.4 Systemy przenoszenia

Systemy przenoszenia pokazano przykładowo. Kombinacje, które wolno stosować, są podane w niniejszej instrukcji użytkowania, @ 21.

polski 4 Wskazówki dotyczące bezpieczeństwa pracy1 Akumulator STIHL AR Akumulator STIHL AR może być źródłem energii elektrycznej dla kosy mechanicznej. 2 WykładzinaWykładzina służy do mocowania kosy mechanicznej na akumulatorze STIHL AR lub na systemie przenoszenia z wbudowaną „torbą na pas AP z przewodem zasilającym”.3 Pojedynczy nośny pas barkowyPojedynczy pas nośny służy do przenoszenia kosy mechanicznej.4 „Torba na pas AP z przewodem zasilającym”Torba na pas może stanowić źródło zasilania elektrycznego dla kosy mechanicznej. 5 System przenoszenia z wbudowaną "torbą na pas AP z przewodem zasilającym"System przenoszenia może stanowić źródło zasilania elektrycznego dla kosy mechanicznej. 6 Podwójny nośny pas barkowyPodwójny nośny pas barkowy służy do przenoszenia kosy mechanicznej.

Symbole mogą znajdować się na kosie, osłonie i akumulatorze. Mają one następujące znaczenie:

4.1 Symbole ostrzegawcze

Symbole ostrzegawcze na kosie mechanicznej i akumulatorze mają następujące znaczenie:

0000-GXX-4585-A0W tej pozycji dźwignia ryglująca odblokowuje dźwignię przełączającą.W tej pozycji dźwignia ryglująca blokuje dźwignię przełączającą.1 dioda świeci się na czerwono. Akumulator jest za ciepły lub za zimny.4 diody migają na czerwono. Akumulator jest niesprawny.Ten symbol określa kierunek obrotów narzędzia tnącego.Ten symbol informuje o maksymalnej średnicy narzędzia tnącego w mm.Ten symbol wskazuje na nominalną prędkość obrotową narzędzia tnącego.Gwarantowany poziom mocy akustycznej według dyrektywy 2000/14/WE w dB(A), aby móc porównać emisję hałasu produktów.Informacja obok symbolu informuje o ilości energii akumulatora zgodnie ze specyfikacją producenta ogniwa. Ilość energii dostępna podczas zastosowania jest mniejsza.Nie wyrzucać produktu do zwykłego pojemnika na śmieci. 4 Wskazówki dotyczące bezpieczeństwa pracy

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

4.2 Użytkowanie zgodne z przeznaczeniem

Kosa mechaniczna STIHL FSA 90 jest przeznaczona do następujących zastosowań: – z użyciem głowicy koszącej: koszenie trawy – z użyciem tarczy do koszenia trawy: koszenie trawy i chwastów Kosy mechanicznej nie wolno używać w deszczu. Ta kosa mechaniczna zasilana jest energią z akumulatora STIHL AP lub z akumulatora STIHL AR. OSTRZEŻENIE ￭ Używanie akumulatorów innych niż przewidziane przez firmę STIHL do eksploatacji z kosą mechaniczną grozi pożarem lub wybuchem. Możliwe są poważne obrażenia ciała lub śmierć oraz znaczne straty materialne. ► Używać kosy mechanicznej z akumulatorem STIHL AP lub akumulatorem STIHL AR. ￭ Używanie kosy mechanicznej lub akumulatora niezgodnie z ich przeznaczeniem może skutkować ciężkimi urazami, śmiercią lub szkodami materialnymi. ► Używać kosy mechanicznej wyłącznie w sposób opisany w niniejszej instrukcji użytkowania. ► Używać akumulatora w sposób opisany w instrukcji obsługi lub w instrukcji obsługi dla akumulatora STIHL AR.

4.3 Wymagania wobec użytkownika

OSTRZEŻENIE ￭ Użytkownicy bez odpowiedniego instruktażu nie są w stanie rozpoznać ani ocenić zagrożeń powodowanych przez kosę mechaniczną i akumulator. Niebezpieczeństwo poważnego lub śmiertelnego wypadku z udziałem użytkownika lub osób postronnych. Przestrzegać zasad bezpieczeństwa i środków ostrożności. Przeczytać niniejszą instrukcję użytkowania, przestrzegać jej i ją zachować. Nosić okulary ochronne. Należy przestrzegać zasad bezpieczeństwa dotyczących wyrzucanych w górę przedmiotów i stosować odpowiednie środki zapobiegawcze. Wyjmuj akumulator podczas przerw w pracy, transportu, przechowywania, konserwacji lub naprawy. Zachowaj bezpieczną odległość. Chronić akumulator przed wysokimi temperaturami oraz przed otwartym ogniem. Nie zanurzać akumulatora w cieczach. Akumulator może być używany, przechowywany i ładowany wyłącznie w dopuszczalnym zakresie temperatur. 15m (50ft)0458-709-9621-A

polski 4 Wskazówki dotyczące bezpieczeństwa pracy ► W razie przekazania kosy lub akumulatora innej osobie: Przekazać również instrukcję użytkowania. ► Użytkownik urządzenia powinien spełniać poniższe wymagania: – Użytkownik powinien być wypoczęty. – Użytkownik powinien być zdolny pod względem fizycznym i psychicznym do obsługi i używania kosy i akumulatora. Jeżeli stan fizyczny lub umysłowy ogranicza zdolności użytkownika, to powinien on wykonywać pracę jedynie pod nadzorem lub po poinstruowaniu przez odpowiedzialną osobę. – Użytkownik jest w stanie rozpoznać i ocenić zagrożenia powodowane przez kosę i akumulator. – Użytkownik jest pełnoletni lub odbywa pod nadzorem naukę zawodu zgodnie z przepisami krajowymi. – Użytkownik, który nie pracował wcześniej z kosą mechaniczną, powinien nauczyć się jej użytkowania od dealera marki STIHL lub osoby wykwalifikowanej. – Użytkownik nie znajduje się pod wpływem alkoholu, leków lub narkotyków. ► W razie wątpliwości: Skontaktuj się z dealerem marki STIHL.

4.4 Odzież i wyposażenie

OSTRZEŻENIE ￭ Włączona kosa mechaniczna może wciągnąć włosy użytkownika, jeśli będą one zbyt długie. Niebezpieczeństwo poważnego wypadku. ► Przy długich włosach upiąć je lub schować pod nakryciem głowy, aby kosa nie wciągnęła ich do środka. ￭ Podczas pracy urządzenie może wyrzucać z dużą prędkością różne przedmioty. Niebezpieczeństwo zranienia. ► Nosić ochronę twarzy. ► Nosić długie spodnie wykonane z wytrzymałego materiału. ￭ Spadające przedmioty mogą zranić użytkownika w głowę. ► Jeśli podczas pracy z góry mogą spadać przedmioty: Nosić kask ochronny ￭ Urządzenie może wzbijać kurz podczas pracy. Wdychanie pyłu grozi uszkodzeniem układu oddechowego i może powodować reakcje alergiczne. ► Nosić maskę przeciwpyłową. ￭ Nieodpowiednie ubranie może zaczepić się o drewno, zarośla lub kosę mechaniczną. Praca w nieodpowiedniej odzieży grozi poważnym wypadkiem. ► Noś ściśle dopasowaną odzież. ► Nie noś szalików, chustek, biżuterii itp. podczas pracy. ► Przeczytać instrukcję użytkowania, przestrzegać jej i zachować ją na przyszłość. ► Nosić okulary ochronne przylegające ściśle do twarzy. Odpowiednie okulary ochronne są sprawdzone zgodnie z normą EN 166 lub z przepisami krajowymi i są dostępne w handlu z odpowiednim oznaczeniem.0458-709-9621-A

polski 4 Wskazówki dotyczące bezpieczeństwa pracy ￭ Podczas pracy użytkownik może mieć kontakt z wirującymi narzędziami tnącymi. Niebezpieczeństwo poważnego wypadku. ► Pracować w obuwiu wykonanym z wytrzymałych materiałów. ► Nosić długie spodnie wykonane z wytrzymałego materiału. ￭ Podczas czyszczenia lub konserwacji użytkownik może mieć kontakt z narzędziem tnącym lub nożem korygującym długość żył. Niebezpieczeństwo zranienia. ￭ Nieodpowiednie obuwie grozi poślizgnięciem się. Niebezpieczeństwo zranienia. ► Nosić wysokie, zamknięte obuwie z podeszwami o dobrej przyczepności.

4.5 Stanowisko pracy i otoczenie

4.5.1 Stanowisko pracy i otoczenie

OSTRZEŻENIE ￭ Osoby nieupoważnione do pracy z kosą mechaniczną, małe dzieci i zwierzęta nie potrafią ani rozpoznać, ani tym bardziej prawidłowo ocenić zagrożeń powodowanych przez pracę kosy i wyrzucane przez nią przedmioty. Możliwe są poważne obrażenia tych osób, dzieci i zwierząt oraz znaczne straty materialne. ► Zachować odległość przynajmniej 15 m od innych przedmiotów. ► Nie pozostawiać kosy bez nadzoru. ► Nie pozwolić dzieciom na zabawę kosą. ￭ Elementy elektryczne kosy mogą wytwarzać iskry. Iskry grożą zaprószeniem ognia lub wybuchem w pobliżu substancji skrajnie łatwopalnych lub wybuchowych. Możliwe są poważne obrażenia ciała lub śmierć oraz znaczne straty materialne. ► Nie wolno pracować z urządzeniem w miejscach skrajnie zagrożonych pożarem lub wybuchem.

OSTRZEŻENIE ￭ Osoby postronne, dzieci i zwierzęta nie są w stanie rozpoznać, ani tym bardziej prawidłowo ocenić zagrożeń powodowanych przez akumulator. Możliwość poważnych urazów u osób postronnych, dzieci i zwierząt. ► Osoby postronne, dzieci i zwierzęta należy trzymać z dala od urządzenia. ► Nie pozostawiać akumulatora bez nadzoru. ► Nie pozwolić dzieciom na zabawę akumulatorem. ￭ Akumulator nie jest całkowicie odporny na wszystkie czynniki w otoczeniu. Pod wpływem niektórych zjawisk lub czynników może dojść do jego pożaru lub wybuchu. Niebezpieczeństwo poważnego wypadku oraz strat w mieniu. ► W przypadku używania metalowego narzędzia tnącego: Nosić buty ochronne z długą cholewą i kapturami stalowymi. ► Pracować w rękawicach roboczych wykonanych z wytrzymałych materiałów. ► Osoby nieupoważnione, małe dzieci i zwierzęta nie mogą przebywać w odległości mniejszej niż 15 metrów od miejsca pracy. 15m (50ft) ► Chronić akumulator przed wysokimi temperaturami oraz przed otwartym ogniem. ► Nie wrzucaj akumulatora do ognia. ► Przechowuj i używaj akumulator w temperaturze od - 10 °C do + 50 °C.0458-709-9621-A

polski 4 Wskazówki dotyczące bezpieczeństwa pracy ► Trzymaj akumulator z dala od metalowych przedmiotów. ► Chroń akumulator przed nadmiernie wysokim ciśnieniem. ► Nie narażaj akumulatora na działanie mikrofal. ► Chroń akumulator przed substancjami chemicznymi i solami.

4.6.1 Kosa mechaniczna

Stan kosy mechanicznej jest bezpieczny, jeśli spełnione są następujące warunki: – Kosa mechaniczna nie jest uszkodzona. – Kosa mechaniczna jest czysta. – Elementy obsługowe funkcjonują i są niezmienione. – Podany w niniejszej instrukcji układ zbudowany z narzędzia tnącego i osłony jest zamontowany. – Narzędzie tnące i osłona są prawidłowo zamontowane. – Kosę mechaniczną wyposażono tylko w oryginalne akcesoria marki STIHL. – Wyposażenie dodatkowe jest prawidłowo zamontowane. OSTRZEŻENIE ￭ W przeciwnym razie części składowe urządzenia mogą działać nieprawidłowo a jego zabezpieczenia mogą stać się niesprawne. Skutkiem mogą być poważne obrażenia lub śmierć osób. ► Kosę mechaniczną można używać, jeżeli nie jest uszkodzona. ► Jeśli kosa mechaniczna jest zabrudzona: przeczyścić ją. ► Nie wprowadzać zmian w kosie mechanicznej. Wyjątek: montaż opisanego w niniejszej instrukcji obsługi układu składającego się z narzędzia tnącego i osłony. ► Jeżeli elementy sterownicze kosy mechanicznej są niesprawne: nie używać kosy mechanicznej. ► Montować tylko oryginalne akcesoria STIHL przeznaczone do tego urządzenia. ► Narzędzie tnące i osłonę zamontować zgodnie z opisem w niniejszej instrukcji obsługi. ► Elementy wyposażenia dodatkowego można montować wyłącznie w sposób opisany w niniejszej instrukcji użytkowania lub w instrukcji użytkowania wyposażenia dodatkowego. ► Nie wkładać żadnych przedmiotów do otworów w kosie mechanicznej. ► W przypadku wątpliwości: skontaktować się z autoryzowanym dealerem STIHL.

Osłona jest bezpieczna dla użytkownika i otoczenia, jeżeli: – Osłona nie jest uszkodzona. – Prawidłowo zamontowany nóż korygujący. OSTRZEŻENIE ￭ W przeciwnym razie części składowe urządzenia mogą działać nieprawidłowo a jego zabezpieczenia mogą stać się niesprawne. Niebezpieczeństwo poważnego wypadku. ► Osłony można używać, jeżeli nie jest uszkodzona. ► Należy pracować z prawidłowo zamontowanym nożem korygującym długość żyłek. ► W przypadku wątpliwości: skontaktować się z autoryzowanym dealerem STIHL. ► Nie zanurzaj akumulatora w cieczach.0458-709-9621-A

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

4.6.3 Głowica kosząca

Głowica kosząca jest bezpieczna dla użytkownika i otoczenia, jeżeli: – Głowica kosząca nie jest uszkodzona. – Głowica kosząca nie jest zablokowana. – Żyłki są prawidłowo zamontowane. OSTRZEŻENIE ￭ W stanie niezgodnym z zasadami bezpieczeństwa elementy głowicy koszącej lub żyłek mogą się odłączyć i zostać wyrzucone. Skutkiem mogą być poważne obrażenia. ► Głowicy koszącej można używać, jeżeli nie jest uszkodzona. ► Nie zamieniać żyłek na przedmioty metalowe. ► W przypadku wątpliwości: skontaktować się z autoryzowanym dealerem STIHL.

4.6.4 Metalowe narzędzie tnące

Metalowe narzędzie tnące jest bezpieczne dla użytkownika i otoczenia, jeżeli: – Metalowe narzędzie tnące i zamontowane części są nieuszkodzone. – Metalowe narzędzie tnące nie jest zdeformowane. – Metalowe narzędzie tnące jest prawidłowo zamontowane. – Metalowe narzędzie tnące jest prawidłowo naostrzone. – Metalowe narzędzie tnące nie ma zadziorów na krawędziach tnących. OSTRZEŻENIE ￭ W niezabezpieczonym stanie części metalowych narzędzi tnących mogą się poluzować i odpaść. Skutkiem mogą być poważne obrażenia. ► Nie pracować z uszkodzonym metalowym narzędziem tnącym i nieuszkodzonymi zamontowanymi częściami. ► Prawidłowo naostrzyć metalowe narzędzie tnące. ► Usunąć pilnikiem zadziory na krawędziach tnących. ► Zlecić wyważenie metalowego urządzenia tnącego dealerowi STIHL. ► W razie wątpliwości: Skontaktuj się z dealerem marki STIHL.

Akumulator jest bezpieczny dla użytkownika i otoczenia, jeżeli: – Akumulator nie jest uszkodzony. – Akumulator jest czysty i suchy. – Akumulator działa i nie był modyfikowany. OSTRZEŻENIE ￭ W przeciwnym razie akumulator jest niebezpieczny. Skutkiem mogą być poważne obrażenia. ► Pracować z użyciem nieuszkodzonego i działającego akumulatora. ► Nie ładuj akumulatora, jeśli jest uszkodzony lub wadliwy. ► Jeżeli akumulator jest brudny lub mokry, to wyczyść go i zaczekaj, aż zupełnie wyschnie. ► Nie modyfikować akumulatora. ► Nie wkładać niczego w otwory w obudowie akumulatora. ► Nie łączyć styków elektrycznych akumulatora metalowymi przedmiotami (grozi to zwarciem). ► Nie otwierać obudowy akumulatora.0458-709-9621-A

polski 4 Wskazówki dotyczące bezpieczeństwa pracy ￭ Uszkodzony akumulator może przeciekać. Płyn z akumulatora grozi podrażnieniem skóry i oczu. ► Unikać kontaktu ciała z płynem. ► W razie kontaktu ze skórą przemyć ją obficie wodą z mydłem. ► W razie kontaktu z oczami płukać oczy obfitą ilością wody przez co najmniej 15 minut, a następnie zasięgnąć pomocy lekarskiej. ￭ Uszkodzony lub wadliwy akumulator może wydzielać dziwny zapach, dymić lub zapalić się. Możliwe są poważne obrażenia ciała lub śmierć oraz znaczne straty materialne. ► Jeżeli akumulator dziwnie pachnie lub zaczyna dymić, nie używać go i nie zbliżać do łatwopalnych substancji. ► Jeżeli akumulator zapali się, należy ugasić go gaśnicą lub wodą.

OSTRZEŻENIE ￭ W niektórych warunkach użytkownik nie jest w stanie pracować dłużej w skupieniu. Użytkownik może potknąć się, przewrócić i poważnie zranić. ► Pracuj w spokoju i metodycznie. ► Nie pracuj przy słabym świetle i kiepskiej widoczności. Nie używać kosy. ► Kosy mechanicznej należy używać samodzielnie. ► Prowadzić narzędzie tnące w pobliżu podłoża. ► Uważaj na przeszkody. ► Pracuj poruszając się po ziemi i dbaj o równowagę ciała. ► W razie wystąpienia oznak zmęczenia: Zrobić przerwę w pracy. ￭ Obracające się narzędzie tnące może skaleczyć użytkownika. Niebezpieczeństwo poważnego wypadku. ► Nie dotykać obracającego się narzędzia tnącego. ► Jeśli narzędzie tnące jest zablokowane przez inny przedmiot: Wyłącz kosę mechaniczną i wyjmij akumulator. Dopiero wtedy można usunąć przedmiot. ￭ Jeśli kosa zacznie działać podczas pracy w sposób zmieniony lub nietypowy, może znajdować się w niebezpiecznym stanie. Niebezpieczeństwo poważnego wypadku oraz strat w mieniu. ► Zakończyć pracę. Wyciągnąć akumulator i skontaktować się z dealerem firmy STIHL. ￭ Włączona kosa mechaniczna może drgać. ► Nosić rękawice. ► Rób przerwy podczas pracy. ► W przypadku wystąpienia objawów zaburzenia krążenia: Udać się do lekarza. ￭ Jeśli podczas pracy narzędzie tnące natknie się na ciało obce, może dojść do jego wyrzucenia lub wyrzucenia fragmentów z dużą prędkością. Niebezpieczeństwo odniesienia obrażeń oraz strat w mieniu. ► Usunąć wszystkie przedmioty z miejsca pracy. ￭ Jeśli obracające się metalowe narzędzie tnące trafi na twardy przedmiot, mogą powstać iskry i może dojść do uszkodzenia metalowego narzędzia tnącego. Iskry mogą wywołać pożar w przypadku łatwopalnych materiałów w otoczeniu. Możliwe są poważne obrażenia ciała lub śmierć oraz znaczne straty materialne. ► Nie wolno pracować w otoczeniu z łatwopalnymi materiałami. ► Sprawdź, czy metalowe narzędzie tnące nie stwarza zagrożenia.0458-709-9621-A

polski 4 Wskazówki dotyczące bezpieczeństwa pracy ￭ Po puszczeniu dźwigni przełącznika narzędzie tnące obraca się jeszcze przez krótki czas. Skutkiem mogą być poważne obrażenia. ► Poczekać, aż narzędzie tnące przestanie się obracać. ￭ W sytuacji zagrożenia użytkownik może wpaść w panikę i zapomnieć o zdjęciu systemu przenoszenia. Niebezpieczeństwo poważnego wypadku. ► Przećwicz odkładanie systemu przenoszenia.

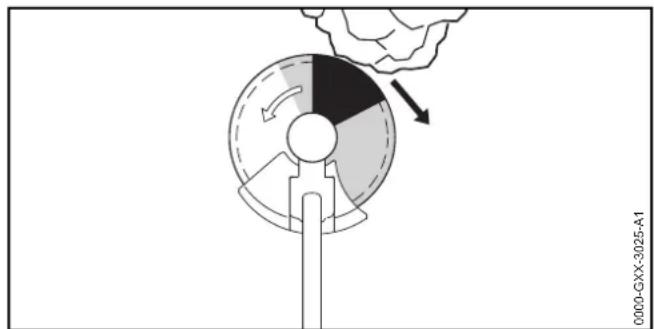

Odrzucenie może mieć następujące przyczyny: – Obracające się metalowe narzędzie tnące trafia dokładnie w obszar zaznaczony na szaro lub obszar zaznaczony na czarno na twardym przedmiocie i następuje jego szybkie wyhamowanie. – Obracające się metalowe narzędzie tnące jest zaciśnięte. Z największym ryzykiem wystąpienia odrzucenia należy liczyć się na obszarze zaznaczonym na czarno. OSTRZEŻENIE ￭ W wyniku tych przyczyn może dojść do gwałtownego wyhamowania lub zatrzymania ruchu obrotowego narzędzia tnącego i narzędzie może zostać pchnięte w kierunku użytkownika (czarna strzałka). Użytkownik może utracić kontrolę nad kosą mechaniczną. Skutkiem mogą być poważne obrażenia lub śmierć osób. ► Kosę mechaniczną trzymać zawsze oburącz. ► Pracować wyłącznie w sposób opisany w niniejszej instrukcji użytkowania. ► Nie pracować obszarem zaznaczonym na czarno. ► Używać jednej z kombinacji narzędzia tnącego, osłony i systemu przenoszenia podanych w tej instrukcji użytkowania. ► Prawidłowo naostrzyć metalowe narzędzie tnące. ► Kosić na pełnych obrotach.

4.9.1 Kosa mechaniczna

OSTRZEŻENIE ￭ Kosa mechaniczna może przewrócić się lub przesuwać podczas przewozu pojazdem. Niebezpieczeństwo odniesienia obrażeń oraz strat w mieniu. ► Przesunąć dźwignię ryglowania do pozycji . ► W przypadku zamontowanego metalowego narzędzia tnącego: zamontować osłonę transportową. ► Kosę zabezpieczyć pasami lub siatką w taki sposób, aby nie mogła się przewrócić ani przesunąć. 0000-GXX-3025-A1 ► Wyciągnąć akumulator.0458-709-9621-A

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

OSTRZEŻENIE ￭ Akumulator nie jest całkowicie odporny na wszystkie czynniki w otoczeniu. Jeśli akumulator jest narażony na określone warunki otoczenia, może ulec uszkodzeniu i mogą powstać szkody materialne. ► Nie przewozić akumulatora, jeśli jest uszkodzony. ► Transportować akumulator w opakowaniu nieprzewodzącym prądu. ￭ Akumulator może przewrócić się lub przesuwać podczas przewozu pojazdem. Niebezpieczeństwo wypadku oraz strat w mieniu. ► Zapakować akumulator w odpowiedni pojemnik transportowy lub inne opakowanie, w którym nie będzie się przesuwał. ► Opakowanie należy zabezpieczyć w taki sposób, aby nie mogło się przemieszczać.

4.10.1 Kosa mechaniczna

OSTRZEŻENIE ￭ Dzieci nie potrafią rozpoznawać ani ocenić zagrożeń powodowanych przez akumulator. Skutkiem mogą być poważne obrażenia. ► Przesunąć dźwignię ryglowania do pozycji . ► Przechowywać kosę mechaniczną z dala od dzieci. ￭ Styki elektryczne kosy mechanicznej oraz podzespoły z metalu mogą zardzewieć od wilgoci. Kosa mechaniczna może ulec uszkodzeniu. ► Przesunąć dźwignię ryglowania do pozycji . ► W przypadku zamontowanego metalowego narzędzia tnącego: zamontować osłonę transportową. ► Przechowywać kosę mechaniczną w miejscu suchym i czystym.

OSTRZEŻENIE ￭ Małe dzieci nie potrafią rozpoznawać, ani tym bardziej ocenić zagrożeń powodowanych przez akumulator. Skutkiem mogą być poważne obrażenia. ► Przechowuj akumulator z dala od dzieci. ￭ Akumulator nie jest całkowicie odporny na wszystkie czynniki w otoczeniu. Może ulec uszkodzeniu pod wpływem niektórych zjawisk lub czynników. ► Przechowuj akumulator w miejscu suchym i czystym. ► Przechowuj akumulator w pomieszczeniu zamkniętym. ► Akumulator podczas przechowywania powinien być odłączony od kosy mechanicznej i ładowarki. ► Przechowywać akumulator w opakowaniu nieprzewodzącym prądu. ► Akumulator należy przechowywać w temperaturze pomiędzy - 10 °C i + 50 °C. ► Wyciągnąć akumulator. ► Wyciągnąć akumulator.0458-709-9621-A

polski 5 Przygotowanie kosy mechanicznej do pracy

4.11 Czyszczenie, konserwacja i naprawy

OSTRZEŻENIE ￭ Przed przystąpieniem do czyszczenia, konserwacji lub naprawy wyjmij akumulator z kosy mechanicznej, aby nie włączyć go przypadkowo. Niebezpieczeństwo poważnego wypadku oraz strat w mieniu. ► Przesunąć dźwignię ryglowania do pozycji . ￭ Czyszczenie agresywnymi środkami, strumieniem wody lub ostrymi przedmiotami może spowodować uszkodzenie kosy, osłony, narzędzia tnącego i akumulatora. Nieprawidłowe czyszczenie kosy, osłony, narzędzia tnącego lub akumulatora może spowodować nieprawidłowe działanie podzespołów i wyłączenie działania urządzeń zabezpieczających. Skutkiem mogą być poważne obrażenia. ► Kosę, osłonę, narzędzie tnące i akumulator czyścić w sposób opisany w instrukcji użytkowania. ￭ Nieprawidłowa konserwacja lub naprawa kosy, osłony, narzędzia tnącego lub akumulatora może spowodować nieprawidłowe działanie podzespołów i wyłączenie działania urządzeń zabezpieczających. Skutkiem mogą być poważne obrażenia lub śmierć osób. ► Nie konserwować i nie naprawiać samodzielnie kosy, osłony, narzędzia tnącego i akumulatora. ► Jeżeli kosa, osłona, narzędzie tnące lub akumulator wymagają konserwacji lub naprawy: Skontaktuj się z dealerem marki STIHL. ► Narzędzie tnące konserwować w sposób opisany w instrukcji użytkowania lub na opakowaniu używanego narzędzia tnącego.

5.1 Przygotowanie kosy mechanicznej do pracy

Przed każdym rozpoczęciem pracy wykonać poniższe czynności: ► Sprawdzić, czy następujące urządzenia gwarantują bezpieczną pracę: – Kosa mechaniczna, @ 4.6.1. – Osłona, @ 4.6.2. – Głowica kosząca lub metalowe narzędzie tnące, @ 4.6.3 lub @ 4.6.4. – Akumulator, @ 4.6.5. ► Sprawdzić akumulator, @ 11.2. ► Akumulator należy ładować do stanu pełnego naładowania w sposób opisany w instrukcjach użytkowania ładowarek STIHL AL 101, 300, 500. ► Wyczyścić kosę mechaniczną, @ 16.1. ► Zamontować uchwyt, @ 7.1. ► Wybrać kombinację narzędzia tnącego, osłony i systemu przenoszenia, @ 21. ► Zamontować osłonę, @ 7.3.1. ► W przypadku używania metalowego narzędzia tnącego na kosie mechanicznej: zamontować ogranicznik krokowy, @ 7.2. ► zamontować głowicę koszącą lub metalowe narzędzie tnące, @ 7.4.1 lub @ 7.5.1. ► Nakładanie i regulowanie pojedynczego systemu przenoszenia, @ 8.1. ► Wyważanie kosy mechanicznej, @ 8.2. ► Regulacja uchwytu, @ 8.3. ► Sprawdzić, czy elementy sterownicze są sprawne, @ 11.1. ► Jeżeli podczas badania elementów sterujących 3 diody LED migają na czerwono: wyjąć akumulator i skontaktować się z dealerem STIHL. Usterka kosy mechanicznej. ► Wyciągnąć akumulator. 5 Przygotowanie kosy mechanicznej do pracy0458-709-9621-A

polski 6 Ładowanie akumulatora i sygnalizacja diodami LED ► Jeżeli działania te nie mogą być zrealizowane: nie używać kosy mechanicznej i skontaktować się z dealerem STIHL.

6.1 Ładowanie akumulatora

Czas ładowania jest zależny od różnych czynników, np. od temperatury akumulatora lub temperatury otoczenia. Faktyczny czas ładowania może różnić się od podanego dla urządzenia. Czas ładowania jest podany pod adresem www.stihl.com/charging-times . ► Akumulator należy ładować w sposób opisany w instrukcjach użytkowania ładowarek STIHL AL 101, 300,

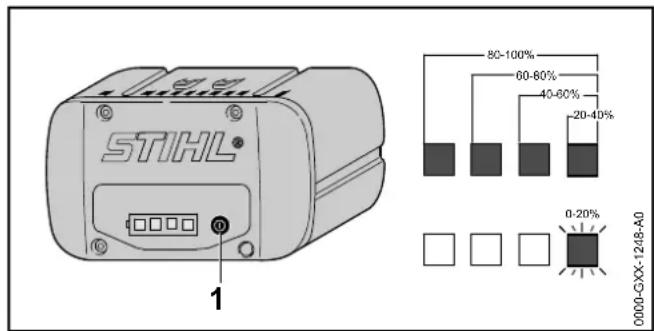

6.2 Sygnalizacja stanu ładowania

► Nacisnąć przycisk (1). Diody LED zapalą się na zielono na ok. 5 sekund i będą sygnalizowały stan ładowania akumulatora. ► Jeżeli zielona dioda po prawej miga na zielono, należy naładować akumulator.

6.3 Diody na akumulatorze

Diody LED mogą wskazywać na stan naładowania lub awarię akumulatora. Diody mogą świecić lub migać zielonym lub czerwonym światłem. Jeżeli diody świecą się lub migają na zielono, informują o stanie naładowania. ► Jeżeli diody świecą się lub migają na czerwono: usunąć awarię, @ 19. Usterka nożyc do cięcia żywopłotów lub kabla ładowania.

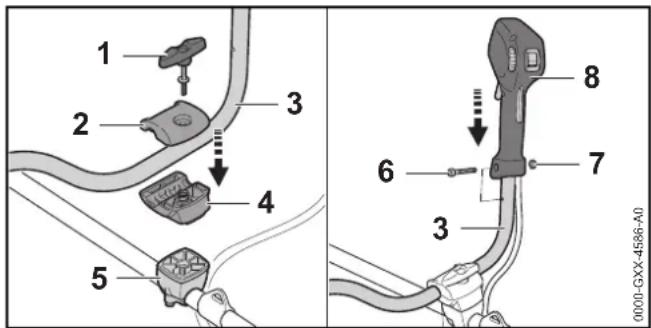

FSA 90 ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Wykręcić śrubę zaciskową (1). ► Ściągnąć jarzmo (2). ► Włożyć rurę uchwytu (3) do dolnego jarzma (4) ► Nałożyć górne jarzmo (2). ► Wkręcić śrubę zaciskową (1). ► Obrócić rurę uchwytu (3) do góry. ► Dokręcić śrubę zaciskową (1). ► Wykręcić śrubę (6). ► Nałożyć uchwyt manipulacyjny (7) na rurę uchwytu (3) w taki sposób, aby otwór uchwytu manipulacyjnego pokrywał się z otworem rury uchwytu i aby dźwignia przełącznika była skierowana w kierunku obudowy przekładni. 6 Ładowanie akumulatora i sygnalizacja diodami LED

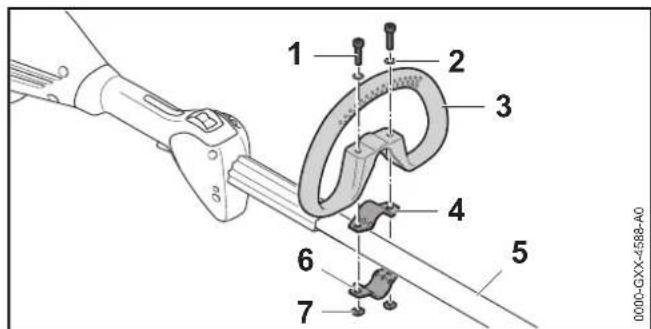

0000-GXX-1248-A020-40%40-60%60-80%80-100%0-20% 7 Montaż kosy mechanicznej

polski 7 Montaż kosy mechanicznej ► Włożyć nakrętkę (7) ► Wkręcić i dokręcić śrubę (6). ► Wcisnąć wąż (9) na uchwyt (10). Nie trzeba ponownie demontować uchwytu dwuręcznego. FSA 90 R ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Włożyć do uchwytu obwiedniowego (3) obejmę (4). ► Ustawić uchwyt obwiedniowy (3) razem z obejmą (4) na wysięgniku (5). ► Założyć podkładki (2) na śruby (1). ► Wcisnąć obejmę (6) wysięgnik (5). ► Wprowadzić śruby (1) przez otwory w uchwycie obwiedniowym (3) i w obejmach (4 i 6). ► Nakręcić i dokręcić nakrętki (7).

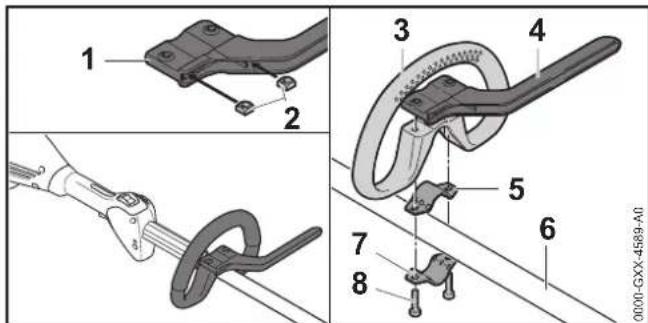

7.2 Montaż ogranicznika krokowego

Ogranicznik krokowy może być zamontowany tylko z uchwytem obwiedniowym. ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Włożyć nakrętki (2) do ogranicznika krokowego (1), aby otwory pokrywały się. ► Włożyć obejmę (5) do uchwytu obwiedniowego (3). ► Ustawić uchwyt obwiedniowy (3) razem z obejmą (5) i ogranicznikiem krokowym (4) na wysięgniku (6). ► Wcisnąć obejmę (7) wysięgnik (6). ► Wkręcić i mocno dokręcić śruby (8).

7.3 Montaż i demontaż osłony

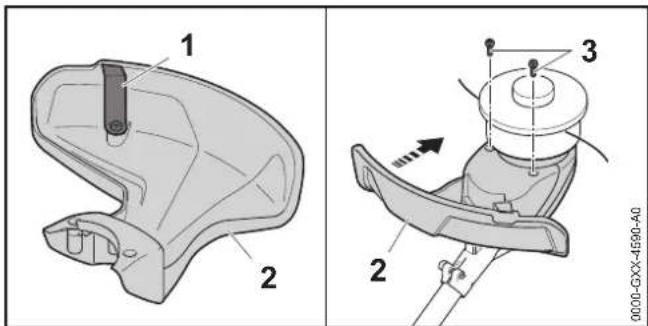

7.3.1 Zamontowanie osłony

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator.

polski 7 Montaż kosy mechanicznej Nóż korygujący długość żyłek (1) jest już zamontowany w obudowie (2) i nie wolno go demontować. ► Wsuń do oporu osłonę (2) do prowadnic obudowy. Obudowa (2) powinna kończyć się równo z obudową. ► Wkręcić i dokręcić śruby (3).

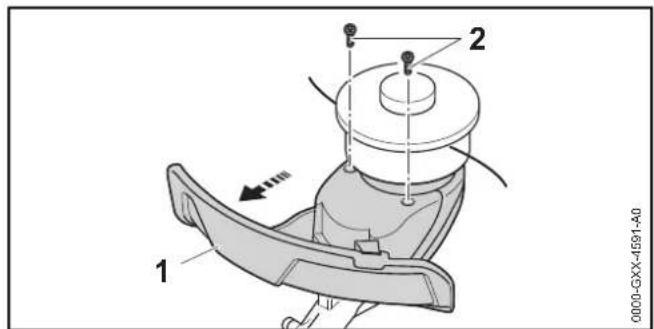

7.3.2 Zdemontować osłonę

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Wykręcić śruby (2). ► Zdjąć osłonę (1).

7.4 Montaż i demontaż głowicy koszącej

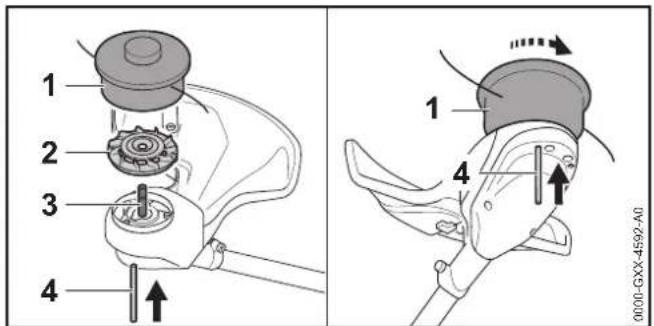

7.4.1 Montaż głowicy koszącej

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Nałożyć koło łopatkowe wentylatora (2) na wał (3) w taki sposób, aby łopatki koła wentylatora (2) były skierowane do góry. ► Nałożyć głowicę koszącą (1) na wał (3) i obrócić ją ręką w kierunku przeciwnym do ruchu wskazówek zegara. ► Wcisnąć trzpień blokujący (4) do oporu do otworu i przytrzymać go w tej pozycji. ► Obracać głowicę koszącą (1) w kierunku przeciwnym do ruchu wskazówek zegara do momentu zatrzaśnięcia trzpienia blokującego (4). Wał (3) jest zablokowany. ► Dokręcić głowicę koszącą (1) ręką. ► Wyjąć trzpień blokujący (4).

7.4.2 Demontaż głowicy koszącej

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Wcisnąć trzpień blokujący do oporu do otworu i przytrzymać go w tej pozycji. ► Obracać głowicę koszącą do momentu zatrzaśnięcia trzpienia blokującego. Wał jest zablokowany. ► Wykręcić głowicę koszącą w kierunku zgodnym z ruchem wskazówek zegara ► Zdjąć koło łopatkowe wentylatora. ► Zdjąć trzpień blokujący.

polski 7 Montaż kosy mechanicznej

7.5 Montaż i demontaż metalowego narzędzia

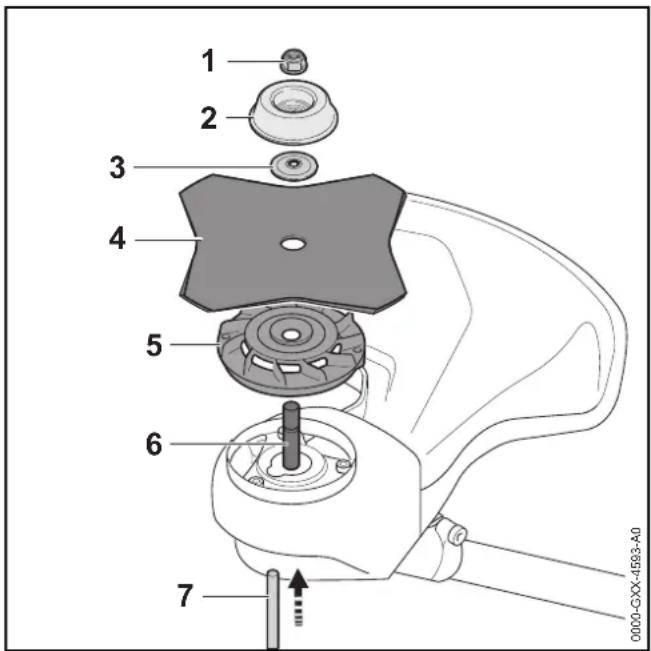

7.5.1 Montowanie metalowych narzędzi tnących

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Nałożyć koło łopatkowe wentylatora (5) na wał (6) w taki sposób, aby łopatki koła wentylatora (2) były skierowane do góry. ► Położyć metalowe narzędzie tnące (4) na kole wentylatora (5). W przypadku używania tarczy tnącej lub przystawki do cięcia trawy z więcej niż 4 ostrzami: krawędzie tnące ustawić w taki sposób, aby skierowane były w tym samym kierunku, co strzałka dla kierunku obrotów na osłonie. ► Podkładkę dociskową (3) nałożyć na metalowe narzędzie tnące (4) w taki sposób, aby wybrzuszenie skierowane było do góry. ► Nałożyć tarczę talerzową (2) na podkładkę dociskową (3) w taki sposób, aby zamknięta strona skierowana była do góry. ► Wcisnąć trzpień blokujący (7) do oporu do otworu i przytrzymać go w tej pozycji. ► Obracać metalowe narzędzie tnące (4) w kierunku przeciwnym do ruchu wskazówek zegara do momentu zatrzaśnięcia trzpienia blokującego (7). Wał (6) jest zablokowany. ► Nakręcić i mocno dokręcić nakrętkę (1) w kierunku przeciwnym do ruchu wskazówek zegara. ► Wyjąć trzpień blokujący (7).

7.5.2 Demontowanie metalowego narzędzia tnącego

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Wcisnąć trzpień blokujący do oporu do otworu i przytrzymać go w tej pozycji. ► Obracać metalowe narzędzie tnące w kierunku zgodnym z ruchem wskazówek zegara do momentu zatrzaśnięcia trzpienia blokującego. Wał jest zablokowany. ► Odkręcić nakrętkę w kierunku zgodnym z ruchem wskazówek zegara. ► Zdjąć tarczę talerzową, podkładkę dociskową, metalowe narzędzie tnące i koło łopatkowe wentylatora. ► Zdjąć trzpień blokujący.

polski 8 Włączanie kosy mechanicznej dla użytkownika

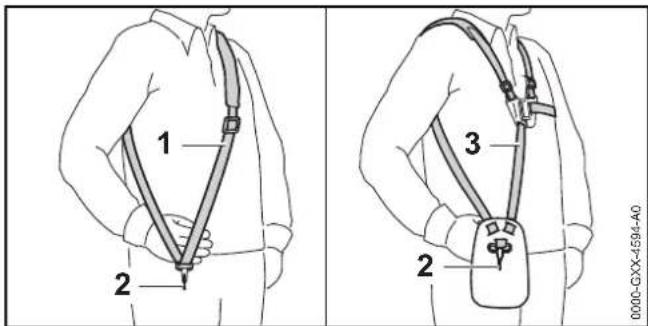

8.1 Nakładanie i regulowanie pojedynczego

systemu przenoszenia ► Nałożyć pojedynczy pas nośny (1) lub podwójny pas barkowy (3).► Wyregulować długość pojedynczego pasa nośnego (1) lub podwójnego pasa barkowego (3) w taki sposób, aby karabińczyk (2) znalazł się na ok. szerokość dłoni poniżej prawego biodra.

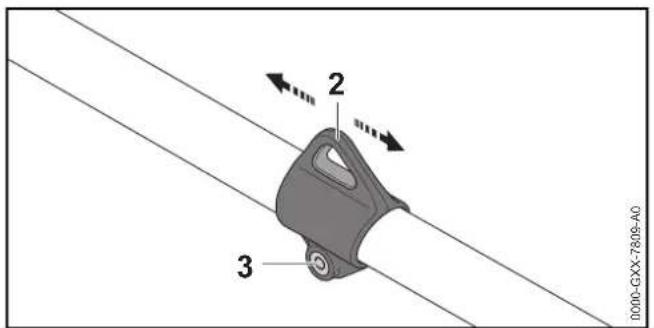

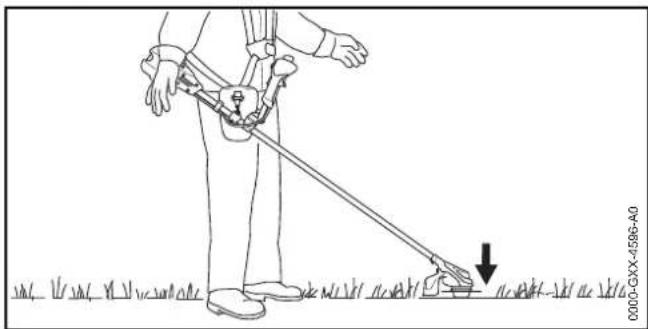

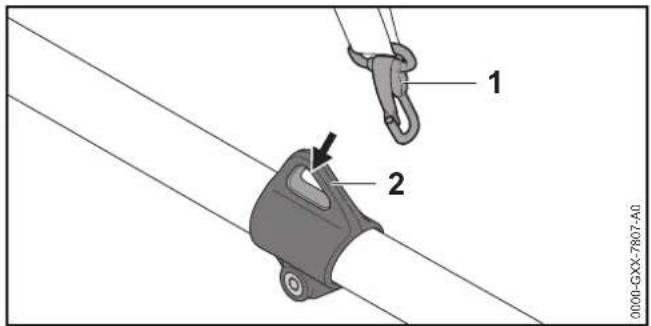

8.2 Wyważanie kosy mechanicznej

Narzędzie tnące powinno opierać się lekko na podłożu.► Wyłączyć kosę i przesunąć dźwignię ryglowania do pozycji .► Zawiesić zawiesie (1) na karabińczyku (2).► Poczekać do zatrzymania się kosy.Jeśli trzeba dopasować pozycję narzędzia tnącego po zatrzymaniu:► Poluzować śrubę (3).► Przesunąć zawiesie (2) na wysięgniku, aby uzyskać prawidłowe położenie po zatrzymaniu.► Dokręcić mocno śrubę (3).

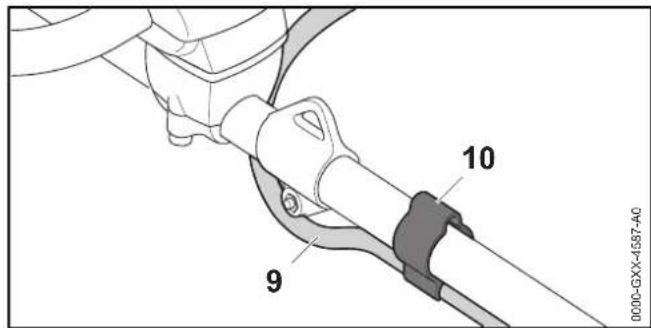

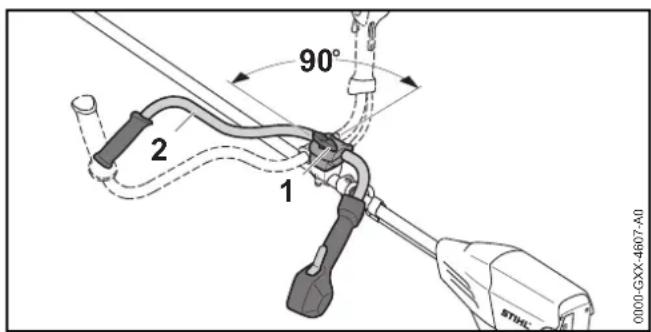

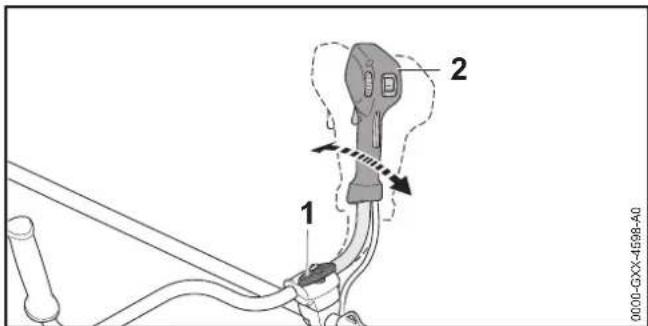

8.3 Regulacja uchwytu

FSA 90Uchwyt dwuręczny można ustawiać w różnych pozycjach w zależności od wzrostu użytkownika.► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. 8 Włączanie kosy mechanicznej dla użytkownika

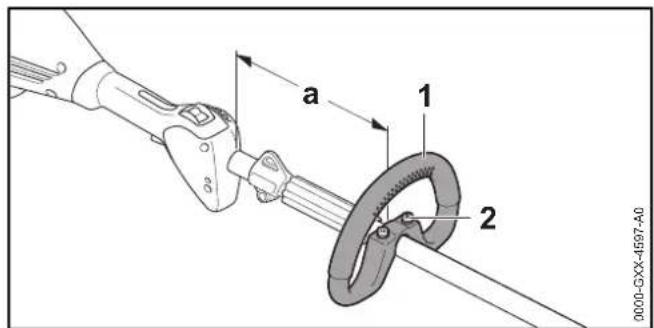

polski 9 Podłączanie i odłączanie akumulatora ► Odkręcić śrubę zaciskową (1). ► Ustawić uchwyt dwuręczny (2) w żądanej pozycji. ► Mocno dokręcić śrubę zaciskową (1). FSA 90 R Uchwyt obwiedniowy można ustawiać w różnych pozycjach w zależności od danego użycia oraz wzrostu użytkownika. ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Odkręcić śruby (2). ► Przesunąć uchwyt obwiedniowy (1) do żądanej pozycji w taki sposób, aby spełnione były następujące warunki: – W przypadku używania głowicy koszącej: a = maks. 30 cm – W przypadku używania metalowego narzędzia tnącego: a = maks. 25 cm ► Śruby (2) dokręcić na tyle, aby nie można było obrócić uchwytu obwiedniowego (1) wokół wysięgnika.

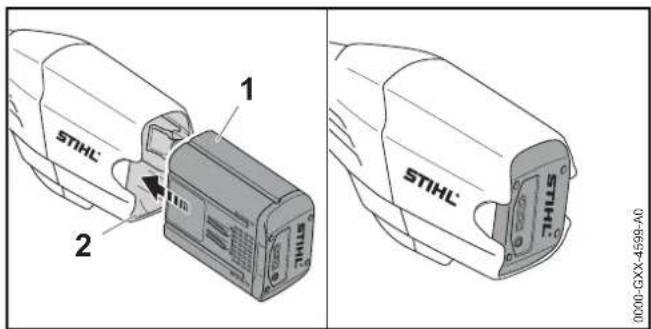

9.1 Wkładanie akumulatora

► Włóż akumulator (1) do komory (2), do oporu. Akumulator (1) zablokuje się kliknięciem.

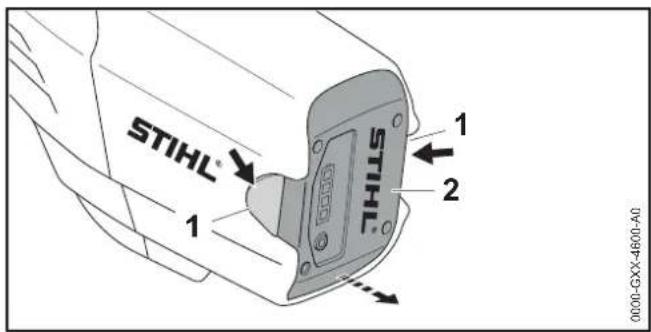

9.2 Wyjmowanie akumulatora

► Ustawić kosę mechaniczną na równej powierzchni. ► Chwyć dłonią komorę akumulatora tak, aby akumulator (2) nie wypadł na zewnątrz.

0000-GXX-4597-A0 9 Podłączanie i odłączanie akumulatora

polski 10 Włączanie i wyłączanie kosy mechanicznej ► Nacisnąć obydwie dźwignie blokady (1). Akumulator (2) jest odblokowany i możesz go wyjąć z kosy mechanicznej.

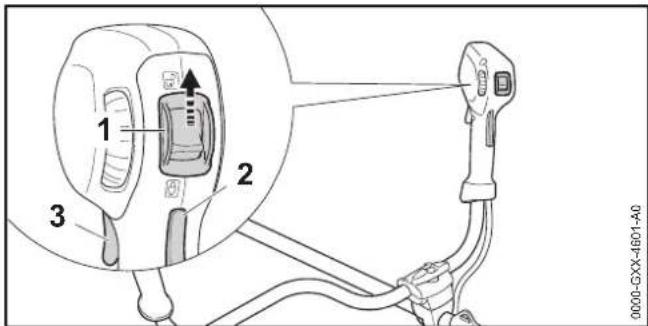

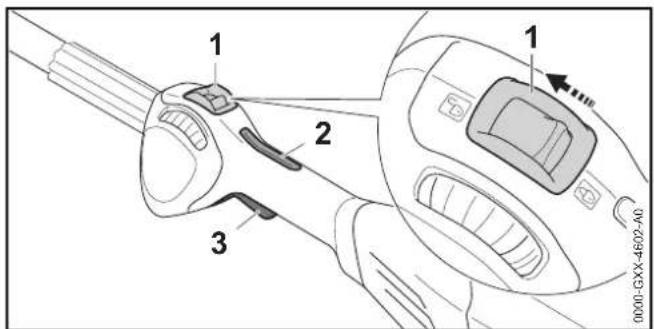

10.1 Włączenie kosy mechanicznej

FSA 90 ► Chwycić kosę mechaniczną prawą ręką za uchwyt manipulacyjny w taki sposób, aby obejmował go kciuk. ► Trzymać kosę mechaniczną lewą ręką za uchwyt w taki sposób, aby obejmował go kciuk. ► Przesunąć dźwignię ryglowania (1) za pomocą kciuka w pozycję . ► Wcisnąć i przytrzymać ręką blokadę dźwigni przełącznika (2). ► Wcisnąć palcem wskazującym dźwignię przełącznika (3) i przytrzymać ją. Kosa mechaniczna przyspiesza i narzędzie tnące obraca się. Im mocniej wciskana jest dźwignia przełącznika, tym szybciej obraca się narzędzie tnące. FSA 90 R ► Chwycić rękojeść kosy mechanicznej jedną ręką za rękojeść manipulacyjną, obejmując ją kciukiem. ► Chwycić kosę mechaniczną drugą ręką za uchwyt obwiedniowy, obejmując go kciukiem. ► Przesunąć dźwignię ryglowania (1) za pomocą kciuka w pozycję . ► Wcisnąć i przytrzymać ręką blokadę dźwigni przełącznika (2). ► Wcisnąć palcem wskazującym dźwignię przełącznika (3) i przytrzymać ją. Kosa mechaniczna przyspiesza i narzędzie tnące obraca się. Im mocniej wciskana jest dźwignia przełącznika, tym szybciej obraca się narzędzie tnące.

10.2 Wyłączenie kosy mechanicznej

► Puścić dźwignię przełącznika i blokadę dźwigni przełącznika. ► Poczekać, aż narzędzie tnące zatrzyma się. ► Jeśli narzędzie tnące obraca się nadal: wyjmij akumulator i skontaktuj się z autoryzowanym dealerem STIHL. Kosa mechaniczna jest uszkodzona. ► Przesunąć dźwignię ryglowania w pozycję. 10 Włączanie i wyłączanie kosy mechanicznej

polski 11 Kontrola kosy mechanicznej i akumulatora

11.1 Kontrola elementów obsługowych

Blokada dźwigni przełącznika i dźwignia przełącznika ► Wyciągnąć akumulator. ► Przesunąć dźwignię ryglowania do pozycji. ► Spróbować nacisnąć dźwignię przełącznika bez naciskania blokady dźwigni przełącznika. ► Jeśli dźwignię przełącznika można pchnąć: nie używać kosy mechanicznej i skontaktować się z dealerem STIHL. Dźwignia ryglowania lub blokada dźwigni przełącznika jest uszkodzona. ► Przesunąć dźwignię ryglowania do pozycji. ► Nacisnąć i przytrzymać blokadę dźwigni przełącznika. ► Nacisnąć dźwignię przełącznika. ► Puścić dźwignię przełącznika i blokadę dźwigni przełącznika. ► Jeżeli dźwignia przełącznika lub blokada dźwigni przełącznika poruszają się z oporem lub nie powracają do pozycji wyjściowej: nie używać kosy mechanicznej i skontaktować się z dealerem STIHL. Dźwignia przełącznika lub blokada dźwigni przełącznika są uszkodzone. Włączenie kosy mechanicznej ► Włożyć akumulator. ► Nacisnąć i przytrzymać blokadę dźwigni przełącznika. ► Nacisnąć i przytrzymać dźwignię przełącznika. Narzędzie tnące zacznie się obracać. ► Jeżeli 3 diody na akumulatorze migają na czerwono: wyjąć akumulator i skontaktować się z dealerem STIHL. Usterka kosy mechanicznej. ► Puścić dźwignię przełącznika i blokadę dźwigni przełącznika. Narzędzie tnące przestaje się poruszać. ► Jeśli narzędzie tnące nadal się porusza: wyjmij akumulator i skontaktuj się z autoryzowanym dealerem STIHL. Kosa mechaniczna jest uszkodzona.

11.2 Kontrola akumulatora

► Nacisnąć przycisk na akumulatorze. Diody LED świecą się lub migają. ► Jeżeli diody LED nie świecą lub nie migają: nie używać akumulatora i skontaktować się z dealerem STIHL. Akumulator jest niesprawny.

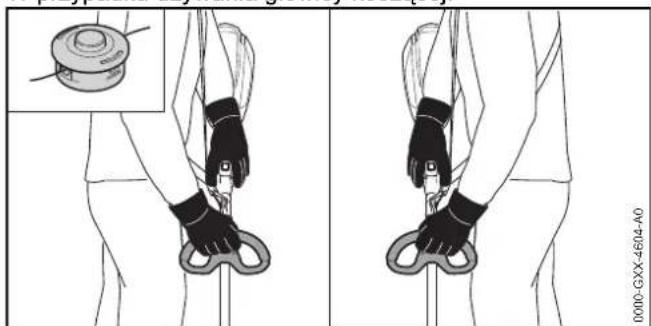

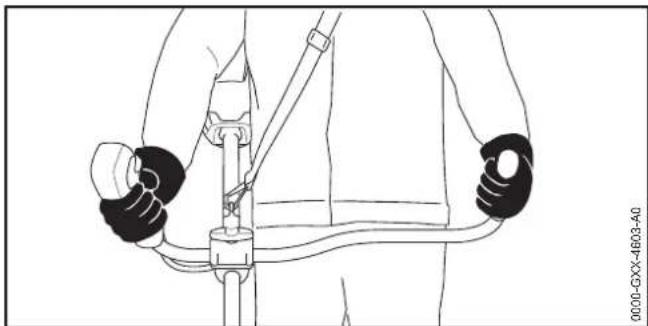

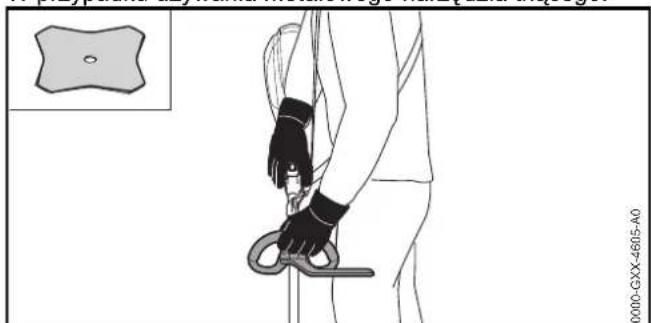

12.1 Trzymanie i prowadzenie kosy mechanicznej

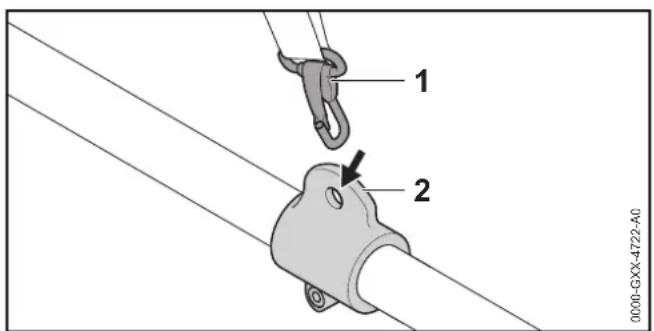

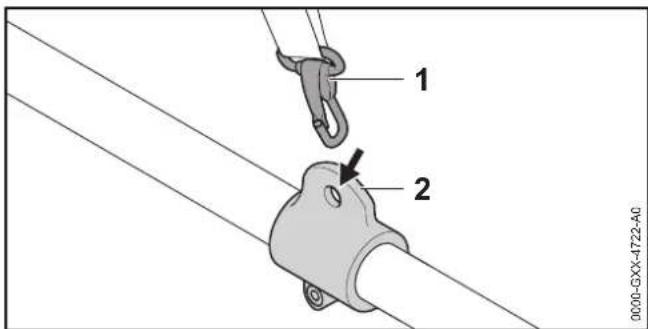

FSA 90 ► Zawiesić zawiesie (2) na karabińczyku (1). 11 Kontrola kosy mechanicznej i akumulatora 12 Praca z użyciem kosy mechanicznej

polski 12 Praca z użyciem kosy mechanicznej ► Chwycić kosę mechaniczną prawą ręką za uchwyt manipulacyjny w taki sposób, aby obejmował go kciuk. ► Trzymać kosę mechaniczną lewą ręką za uchwyt w taki sposób, aby obejmował go kciuk. FSA 90 R ► Zawiesić zawiesie (2) na karabińczyku (1). W przypadku używania głowicy koszącej: ► Chwycić rękojeść wszystkimi palcami i kciukiem. ► Trzymać kosę mechaniczną drugą ręką za uchwyt w taki sposób, aby obejmował go kciuk. W przypadku używania metalowego narzędzia tnącego: ► Chwycić kosę mechaniczną prawą ręką za uchwyt manipulacyjny w taki sposób, aby obejmował go kciuk. ► Trzymać kosę mechaniczną lewą ręką za uchwyt obwiedniowy w taki sposób, aby obejmował go kciuk.

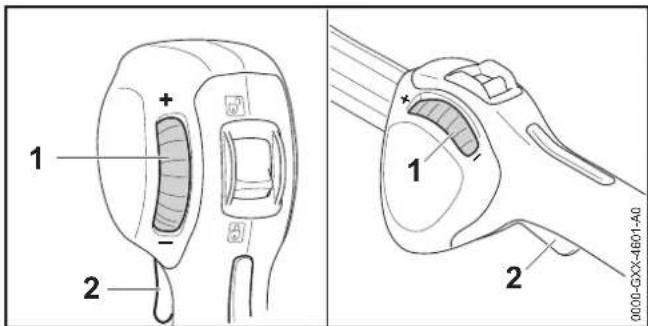

W zależności od zastosowania można bezstopniowo regulować poziom mocy. Im wyższy poziom mocy, tym szybciej może obracać się narzędzie tnące. Ustawiony poziom mocy ma wpływ na czas pracy akumulatora. Im niższy poziom mocy, tym akumulator pracuje dłużej. 0000-GXX-4603-A0

polski 12 Praca z użyciem kosy mechanicznej Jeśli koło nastawcze (1) zostanie obrócone w kierunku "-", nie można całkowicie docisnąć dźwigni przełącznika (2). Moc jest mniejsza. Narzędzie tnące się może obracać się z mniejszą liczbą obrotów. Jeśli koło nastawcze (1) zostanie obrócone w kierunku "+", ponownie można całkowicie docisnąć dźwignię przełącznika (2). Moc jest większa. Narzędzie tnące się może obracać się z większą liczbą obrotów. ► Obróć koło nastawcze (1) w żądane położenie.

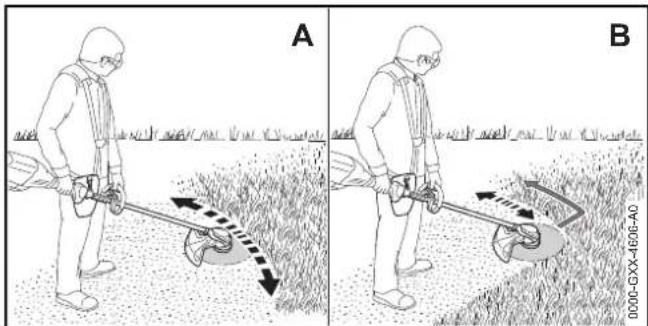

Odległość narzędzia tnącego od ziemi decyduje o wysokości cięcia. ► Poruszać kosą mechaniczną równomiernie w jedną i w drugą stronę (A). ► W przypadku używania metalowego narzędzia tnącego: kosić lewą częścią metalowego narzędzia tnącego (B). ► Pracować powoli i miarowo.

12.4 Regulacja żyłki

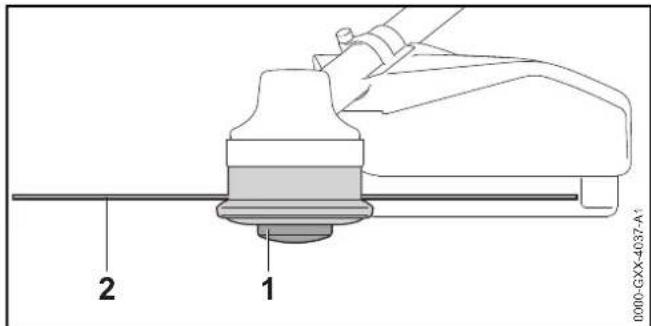

12.4.1 Regulowanie żyłki AutoCut

► Obracającą się głowicę koszącą dosunąć lekko do ziemi. Nastąpi regulacja o około 30 mm. Nóż korygujący długość żyłek skraca automatycznie żyłkę na prawidłową długość. Jeśli żyłki mają długość poniżej 25 mm, nie można automatycznie korygować ich długości. ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Wcisnąć szpulę (1) do głowicy koszącej i przytrzymać. ► Wyciągnąć żyłkę (2) ręką. ► Jeśli żyłki (2) nie można już wyciągnąć: wymienić szpulę (1) lub żyłkę (2). Szpula jest pusta.

12.4.2 Regulowanie żyłki SuperCut

Długość jest dopasowywana automatycznie. Nóż korygujący długość żyłek znajdujący się w osłonie skraca automatycznie żyłkę na prawidłową długość. Jeśli żyłki mają długość poniżej 40 mm, nie można automatycznie korygować ich długości. ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Wyciągnąć żyłkę ręką.

polski 13 Po zakończeniu pracy ► Jeśli żyłek nie można już wyciągnąć: wymienić je. Szpula jest pusta.

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► W razie zmoczenia kosę mechaniczną należy osuszyć. ► Jeżeli akumulator jest mokry, to zaczekaj, aż zupełnie wyschnie. ► Wyczyścić kosę mechaniczną. ► Wyczyścić osłonę. ► Wyczyścić narzędzie tnące. ► Wyczyścić akumulator. ► W przypadku zamontowanego metalowego narzędzia tnącego: zamontować pasującą osłonę transportową.

14.1 Transport kosy mechanicznej

► Wyłączyć kosę, przesunąć dźwignię ryglowania do pozycji i wyjąć akumulator. ► W przypadku zamontowanego metalowego narzędzia tnącego: Zamontować pasującą osłonę transportową. ► Kosę mechaniczną przenosić za wysięgnik w taki sposób, aby narzędzie tnące było skierowane do tyłu i aby kosa była wyważona. ► Jeśli kosa jest transportowana samochodem: Zabezpieczyć kosę przed przewróceniem i przesuwaniem.

14.2 Transportowanie akumulatora

► Wyłącz kosę mechaniczną i wyjmij akumulator. ► Sprawdź, czy akumulator nie stwarza zagrożenia. ► Zapakuj akumulator w poniższy sposób: – Opakowanie nie przewodzi prądu elektrycznego. – Akumulator nie może ruszać się w opakowaniu. ► Opakowanie należy tak zabezpieczyć, aby nie mogło się poruszać. Akumulator podlega wymogom dotyczącym transportu towarów niebezpiecznych. Akumulator jest sklasyfikowany w kategorii UN 3480 (akumulatory i baterie litowo-jonowe) i został sprawdzony zgodnie z podręcznikiem UN Badania i kryteria część III, podrozdział 38.3. Przepisy transportowe podano pod adresem: www.stihl.com/safety-data-sheets .

15.1 Przechowywanie kosy mechanicznej

FSA 90 ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► W przypadku zamontowanego metalowego narzędzia tnącego: zamontować pasującą osłonę transportową. ► Poluzować śrubę zaciskową (1) i wykręcić ją na tyle, aby można było obrócić rurę uchwytu (2) ► Obrócić rurę uchwytu (2) o 90° w kierunku zgodnym z ruchem wskazówek zegara i opuścić ją w dół. 13 Po zakończeniu pracy 14 Transport 15 Przechowywanie

polski 16 Czyszczenie ► Mocno dokręcić śrubę zaciskową (1). ► Przechowywać kosę mechaniczną w poniższy sposób: – Kosa mechaniczna znajduje się w miejscu niedostępnym dla dzieci. – Kosa mechaniczna jest czysta i sucha. ► Jeśli kosa mechaniczna będzie przechowywana przez okres dłuższy niż 3 miesiące: zdemontować narzędzie tnące. FSA 90 R ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► W przypadku zamontowanego metalowego narzędzia tnącego: zamontować pasującą osłonę transportową. ► Przechowywać kosę mechaniczną w poniższy sposób: – Kosa mechaniczna znajduje się w miejscu niedostępnym dla dzieci. – Kosa mechaniczna jest czysta i sucha. ► Jeśli kosa mechaniczna będzie przechowywana przez okres dłuższy niż 3 miesiące: zdemontować narzędzie tnące.

15.2 Przechowywanie akumulatora

STIHL zaleca przechowywanie akumulatora w stanie naładowania pomiędzy 40% a 60% (dwie świecące na zielono diody LED). ► Przechowuj akumulator w poniższy sposób: – Akumulator jest poza zasięgiem dzieci. – Akumulator jest czysty i suchy. – Akumulator znajduje się w zamkniętym pomieszczeniu. – Akumulator jest odłączony od kosy mechanicznej i ładowarki. – Akumulator znajduje się w opakowaniu nieprzewodzącym prądu. – Akumulator znajduje się w temperaturze pomiędzy - 10 °C i + 50 °C.

16.1 Czyszczenie kosy mechanicznej

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Czyścić ładowarkę, wycierając ją wilgotną ścierką. ► Usuń brud z komory akumulatora i wyczyść ją wilgotną ścierką. ► Wyczyść styki elektryczne w komorze akumulatora za pomocą pędzla malarskiego lub miękkiej szczotki.

16.2 Czyszczenie osłony i narzędzia tnącego

► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Osłonę i narzędzie tnące należy czyścić za pomocą wilgotnej szmatki lub miękkiej szczotki.

16.3 Czyszczenie akumulatora

► Wyczyść akumulator wycierając go wilgotną ścierką.

17.1 Ostrzenie i wyważanie metalowego narzędzia

tnącego Prawidłowe ostrzenie i wyważanie metalowych narzędzi tnących wymaga dużego doświadczenia. Firma STIHL zaleca, aby zlecać ostrzenie i wyważanie metalowych narzędzi tnących autoryzowanym dealerom STIHL. ► Metalowe narzędzie tnące należy ostrzyć w sposób opisany w jego instrukcji użytkowania i na jego opakowaniu. 16 Czyszczenie 17 Konserwacja0458-709-9621-A

18.1 Naprawa kosy mechanicznej i narzędzia

tnącego Użytkownik nie może samodzielnie naprawiać kosy mechanicznej i narzędzia tnącego. ► Jeżeli kosa mechaniczna lub narzędzie tnące są uszkodzone: nie używać kosy mechanicznej lub narzędzia tnącego i skontaktować się z dealerem STIHL.

18.2 Konserwuj i naprawiaj dmuchawę

Akumulator nie wymaga obsługi i nie wolno go naprawiać. ► Jeżeli akumulator jest uszkodzony lub wadliwy: wymień go na sprawny. 18 Naprawa0458-709-9621-A

polski 19 Rozwiązywanie problemów

19.1 Usuwanie usterek kosy mechanicznej lub akumulatora

19 Rozwiązywanie problemów Usterka Diody na akumulatorze Przyczyna Pomoc Kosa mechaniczna nie uruchamia się przy włączeniu. 1 dioda miga na zielono. Akumulator jest niemal rozładowany. ► Akumulator należy ładować w sposób opisany w instrukcjach użytkowania ładowarek STIHL AL 101, 300, 500. 1 dioda świeci się na czerwono. Akumulator jest za ciepły lub za zimny. ► Wyciągnąć akumulator. ► Zaczekaj, aż akumulator ostygnie / nagrzeje się. 3 diody migają na czerwono. Usterka kosy mechanicznej. ► Wyciągnąć akumulator. ► Wyczyścić styki elektryczne w komorze akumulatora. ► Włożyć akumulator. ► Włączyć kosę mechaniczną. ► Jeśli 3 diody nadal migają na czerwono: Nie używać kosy mechanicznej i skontaktować się z autoryzowanym dealerem STIHL. 3 diody świecą się na czerwono. Kosa mechaniczna jest za gorąca. ► Wyciągnąć akumulator. ► Poczekać do schłodzenia kosy. 4 diody migają na czerwono. Akumulator jest niesprawny. ► Wyjąć akumulator i włożyć go ponownie ► Włączyć kosę mechaniczną. ► Jeśli 4 diody nadal migają na czerwono: Nie używać akumulatora i skontaktować się z autoryzowanym dealerem STIHL. Połączenie elektryczne między kosą mechaniczną i akumulatorem jest przerwane. ► Wyciągnąć akumulator. ► Wyczyścić styki elektryczne w komorze akumulatora. ► Włożyć akumulator. Kosa lub akumulator są wilgotne. ► Zaczekać, aż kosa mechaniczna lub akumulator wyschnie. Kosa mechaniczna wyłącza się podczas pracy. 3 diody świecą się na czerwono. Kosa mechaniczna jest za gorąca. ► Wyciągnąć akumulator. ► Poczekać do schłodzenia kosy.0458-709-9621-A

polski 19 Rozwiązywanie problemów Usterka elektryczna. ► Wyjąć akumulator i włożyć go ponownie ► Włączyć kosę mechaniczną. Czas pracy kosy mechanicznej jest za krótki. Akumulator nie jest wystarczająco naładowany. ► Akumulator naładować do pełna w sposób opisany w instrukcji użytkowania ładowarek STIHL AL 101, 300, 500. Akumulator osiągnął kres trwałości użytkowej. ► Wymiana akumulatora. Usterka Diody na akumulatorze Przyczyna Pomoc0458-709-9621-A

polski 20 Dane techniczne

20.1 Kosy mechaniczne STIHL FSA 90, FSA 90 R

FSA 90 – Dozwolone akumulatory: –STIHL AP –STIHL AR – Masa bez akumulatora, narzędzia tnącego i osłony: 3,2 kg – Długość bez narzędzia tnącego: 1774 mm FSA 90 R – Dozwolone akumulatory: –STIHL AP –STIHL AR – Masa bez akumulatora, narzędzia tnącego i osłony: 2,8 kg – Długość bez narzędzia tnącego: 1774 mm Czas pracy jest podany na stronie www.stihl.com/battery-life

– Technologia akumulatora: litowo-jonowa – Napięcie: 36 V – Pojemność w Ah: patrz tabliczka z określeniem mocy urządzenia – Energia wewnętrzna w Wh: patrz tabliczka z określeniem mocy urządzenia – Ciężar w kg: patrz tabliczka znamionowa – Dopuszczalny zakres temperatury do stosowania i przechowywania: - 10 °C do + 50 °C

20.3 Poziom hałasu i drgań

Wartość korekcji ciśnienia akustycznego wynosi 2 dB(A). Wartość korekcji mocy akustycznej wynosi 2 dB(A). Wartość korekcji drgań wynosi 2 m/s². FSA 90 STIHL zaleca noszenie ochronników słuchu. Użycie z głowicą koszącą: – Poziom ciśnienia akustycznego L

mierzonego wg EN 50636-2-91: 83 dB(A) – Poziom mocy akustycznej L

mierzony wg EN 50636-2-91: 92 dB(A) – Poziom drgań a

mierzony wg EN 50636-2-91 – Uchwyt manipulacyjny: 3,5 m/s² – Lewy uchwyt: 3,5 m/s² Użycie z metalowym narzędziem tnącym: – Poziom ciśnienia akustycznego L

mierzonego wg EN 50636-2-91: 73 dB(A) – Poziom mocy akustycznej L

mierzony wg EN 50636-2-91: 84 dB(A) – Poziom drgań a

mierzony wg EN 50636-2-91 – Uchwyt manipulacyjny: 1,0 m/s² – Lewy uchwyt: 1,0 m/s² FSA 90 R STIHL zaleca noszenie ochronników słuchu. Użycie z głowicą koszącą: – Poziom ciśnienia akustycznego L

mierzonego wg EN 50636-2-91: 83 dB(A) – Poziom mocy akustycznej L

mierzony wg EN 50636-2-91: 92 dB(A) – Poziom drgań a

mierzony wg EN 50636-2-91 – Uchwyt manipulacyjny: 3,5 m/s² 20 Dane techniczne0458-709-9621-A

polski 20 Dane techniczne – Lewy uchwyt: 4,8 m/s² Użycie z metalowym narzędziem tnącym: – Poziom ciśnienia akustycznego L

mierzonego wg EN 50636-2-91: 73 dB(A) – Poziom mocy akustycznej L

mierzony wg EN 50636-2-91: 84 dB(A) – Poziom drgań a

mierzony wg EN 50636-2-91 – Uchwyt manipulacyjny: 1,4 m/s² – Lewy uchwyt: 1,4 m/s² Podane poziomy drgań zmierzono znormalizowaną metodą badawczą i można je przyjąć do porównania drgań różnych urządzeń elektrycznych. Rzeczywiste wartości drgań mogą różnić się od wartości podanych w zależności od rodzaju zastosowania urządzenia. Podane wartości drgań mogą służyć do wstępnej oceny obciążenia drganiami. Rzeczywiste obciążenie drganiami musi zostać ustalone w drodze oceny. Należy przy tym uwzględnić okresy czasu, w których urządzenie elektryczne pozostawało wyłączone, a także takie, w których urządzenie było włączone jednakże poruszało się bez obciążenia. Informacje o zgodności z dyrektywą 2002/44/WE w sprawie poziomu drgań można znaleźć na stronie patrz www.stihl.com/vib .

Rozporządzenie REACH jest unijnym rozporządzeniem w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów. Informacje dotyczące zgodności z rozporządzeniem REACH znajdują się pod adresem: www.stihl.com/reach .0458-709-9621-A

polski 21 Kombinacje z narzędzi tnących, osłon i systemów przenoszenia

21.1 Kombinacje z narzędzi tnących, osłon i systemów przenoszenia

FSA 90 21 Kombinacje z narzędzi tnących, osłon i systemów przenoszenia Narzędzie tnące Osłona System przenoszenia Głowica kosząca z żyłkami typu "okrągłe, ciche" o średnicy 2,4 mm: – Głowica kosząca AutoCut 25-2 – Głowica kosząca DuroCut 20-2 – Głowica kosząca SuperCut 20-2 – Głowica kosząca Polycut 20-3 Głowica kosząca z żyłkami typu "okrągłe, ciche" o średnicy 2,7 mm: – Głowica kosząca AutoCut 25-2 – Głowica kosząca SuperCut 20-2 – Głowica kosząca Polycut 20-3 – Osłona do głowic koszących – Pojedynczy nośny pas barkowy – Podwójny nośny pas barkowy – Akumulator STIHL razem z wykładziną – „Torba na pas AP z przewodem zasilającym” razem z szelkowym pasem nośnym – System przenoszenia z wbudowanym "torbą na pas AP z przewodem zasilającym" razem z wykładziną – Tarcza do koszenia trawy 230-2 – Tarcza do koszenia trawy 230-4 – Tarcza do koszenia trawy 230-8 – Tarcza do koszenia trawy 260-2 – Osłona do metalowych narzędzi tnących0458-709-9621-A

polski 21 Kombinacje z narzędzi tnących, osłon i systemów przenoszenia FSA 90 R Narzędzie tnące Osłona Ogranicznik krokowy System przenoszenia Głowica kosząca z żyłkami typu "okrągłe, ciche" o średnicy 2,4 mm: – Głowica kosząca AutoCut 25-2 – Głowica kosząca DuroCut 20-2 – Głowica kosząca SuperCut 20-2 – Głowica kosząca Polycut 20-3 Głowica kosząca z żyłkami typu "okrągłe, ciche" o średnicy 2,7 mm: – Głowica kosząca AutoCut 25-2 – Głowica kosząca SuperCut 20-2 – Głowica kosząca Polycut 20-3 – Osłona do głowic koszących – opcjonalnie – Pojedynczy nośny pas barkowy – Podwójny nośny pas barkowy – Akumulator STIHL razem z wykładziną – „Torba na pas AP z przewodem zasilającym” razem z szelkowym pasem nośnym – System przenoszenia z wbudowanym "torbą na pas AP z przewodem zasilającym" razem z wykładziną – Tarcza do koszenia trawy 230-2 – Tarcza do koszenia trawy 230-4 – Tarcza do koszenia trawy 230-8 – Tarcza do koszenia trawy 260-2 – Osłona do metalowych narzędzi tnących – obowiązkowo0458-709-9621-A

polski 22 Części zamienne i akcesoria

22.1 Części zamienne i akcesoria

Firma STIHL zaleca używać oryginalnych części zamiennych i akcesoriów marki STIHL. Oryginalne części zamienne i akcesoria marki STIHL można nabyć u dealerów marki STIHL.

23.1 Utylizacja kosy mechanicznej i akumulatora

Informacje o utylizacji produktów można uzyskać od dealera marki STIHL. ► Kosę mechaniczną, osłonę, narzędzie tnące, akumulator, akcesoria i opakowanie należy oddawać do utylizacji zgodnie z przepisami i zasadami ochrony środowiska.

24.1 Kosy mechaniczne STIHL FSA 90, FSA 90 R

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Niemcy oświadcza na własną odpowiedzialność, że – Rodzaj: akumulatorowa kosa mechaniczna – Marka: STIHL – Typ: FSA 90, FSA 90 R – Identyfikacja serii: 4863 spełnia wymagania wdrożonych dyrektyw 2011/65/UE, 2006/42/WE, 2014/30/EU i 2000/14/WE. Produkt został opracowany i wytworzony zgodnie z wydaniami poniższych norm obowiązującymi w dniu produkcji wyrobu: EN 55014-1, EN 55014-2, EN 60335-1, EN ISO 12100 oraz EN 50636-2-91. Zmierzone i gwarantowane poziomy mocy akustycznej wyznaczono zgodnie z aneksem VIII dyrektywy 2000/14/WE. – Zmierzony poziom mocy akustycznej: 92 dB(A) – Gwarantowany poziom mocy akustycznej: 94 dB(A) Dokumentacja techniczna „Dopuszczenie produktu” znajduje się w Dziale Atestów Produktów firmy ANDREAS STIHL AG & Co. KG. Rok produkcji, kraj produkcji i numer maszyny podano na obudowie kosy mechanicznej. Waiblingen, 01.03.2017 ANDREAS STIHL AG & Co. KG z up. Thomas Elsner, Dyrektor Działu Zarządzania Produktami i Usługami 22 Części zamienne i akcesoria Symbole te oznaczają oryginalne części zamienne i akcesoria marki STIHL. 23 Utylizacja 24 Deklaracja zgodności UEwww.stihl.com *04587099621A* 0458-709-9621-A 0458-709-9621-A INT1 DGFESfIdNHPnp
