GEBRUIKSAANWIJZING FSA 90 R STIHL

Girspak-sperren lasr opp gispaken.

8 Vingeskrue

1 Voorwoord 376
2 Informatie met betrekking tot deze handleiding 376
2.1 Geldende documenten 376
2.2 Aanduiding van de waarschuwingen in de tekst 377
2.3 Symbolen in de tekst 377
3Overzicht 377
3.1 Motorzeis STIHL FSA 90 en accu 377
3.2 Motorzeis STIHL FSA 90 R en accu .378
3.3 Beschermkappen en snijgarnituren 379
3.4 Draagsystemen 379
3.5 Pictogrammen 380
4Veiligheidsinstructies 380
4.1 Waarschuwingssymbolen 380
4.2 Gebruik conform de voorschriften 381
4.3 Eisen aan de gebruiker 381
4.4 Kleding en utrusting 382
4.5 Werkgebied en -omgeving 383
4.6 Veilige staat 384
4.7 Werken 386

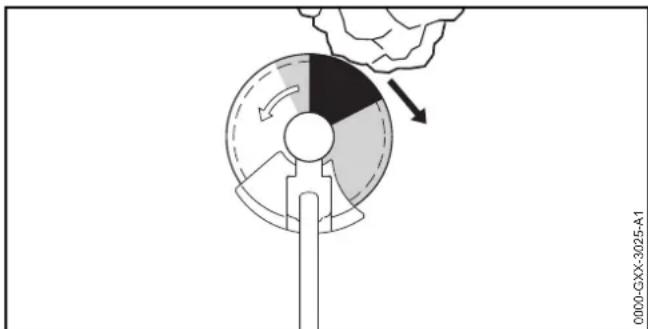

4.8 Reactiekrachten 387
4.9 Vervoeren 387
4.10 Opslaan 388
4.11 Reinigen, onderhouden en repareren 388
5 Motorzeis klaarmaken voor gebruik 389
5.1 Motorzeis klaarmaken voor gebruik 389
6 Accu laden en leds 389
6.1 Accu laden 389

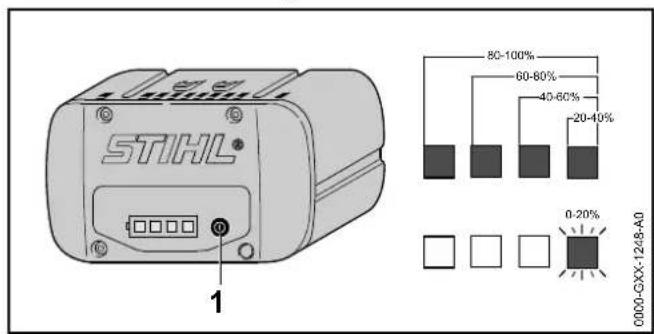

6.2 Laadtoestand weergeven 390
6.3Leds op de accu 390
7 Motorzeis monteren 390

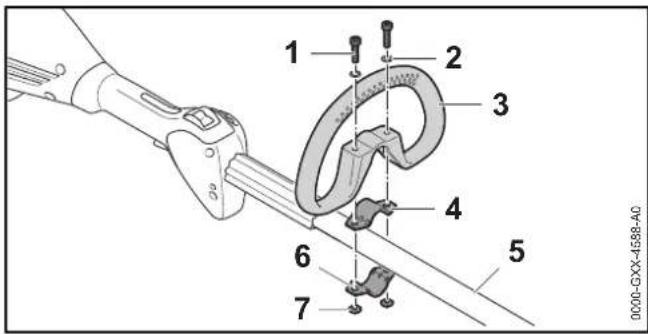

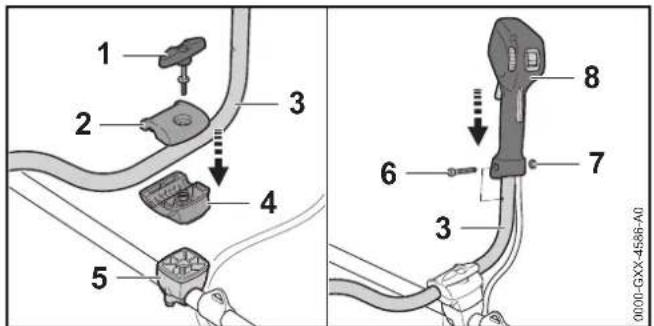

7.1 Handgreep monteren 390

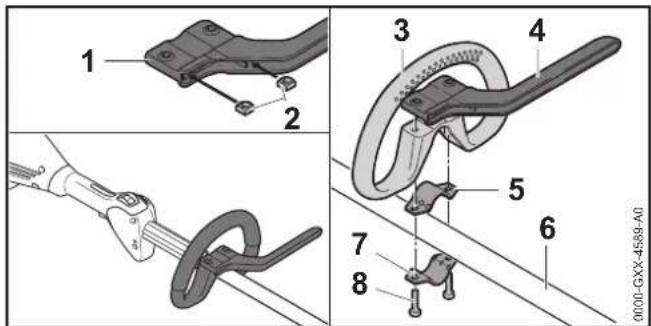

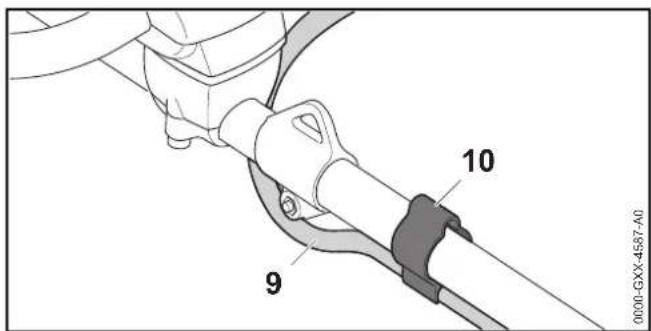

7.2 Loopbegrenzer monteren 391

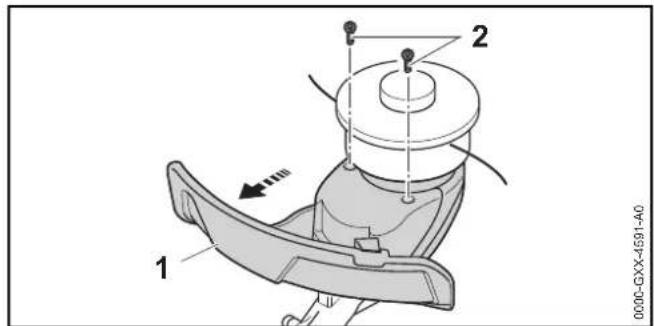

7.3 Beschermkap aanbrengen en verwijdersen 391

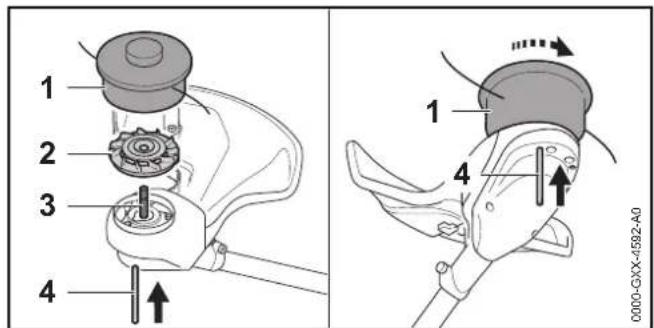

7.4 Maaikop aanbrengen en verwijdersen 392

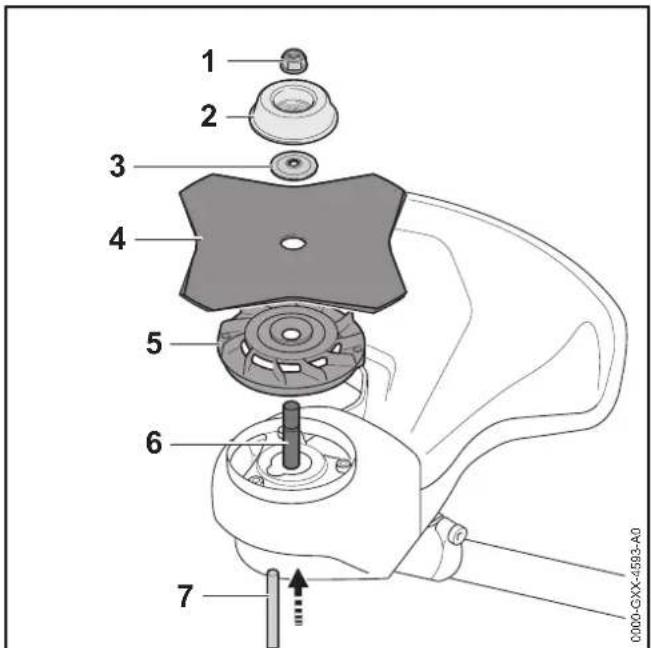

7.5 Metalen snijgarnituur aanbrengen en verwijderen .392
8 Motorzeis voor de gebruiker instellen 393

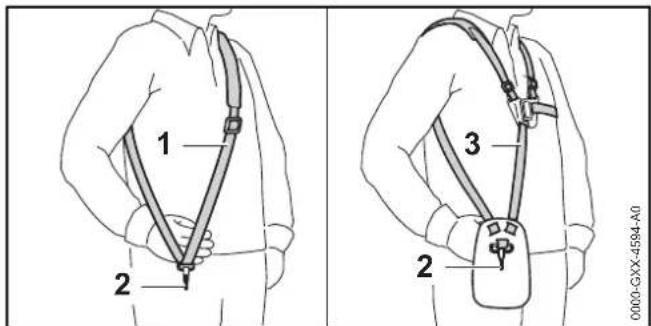

8.1 Draagsystem omdoen en afstellen 393

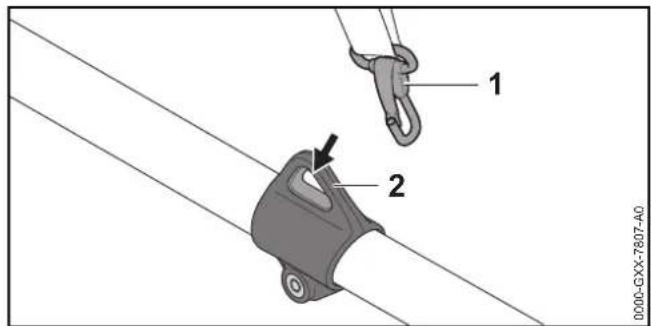

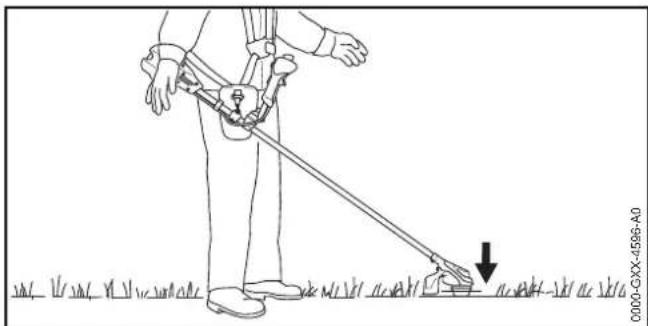

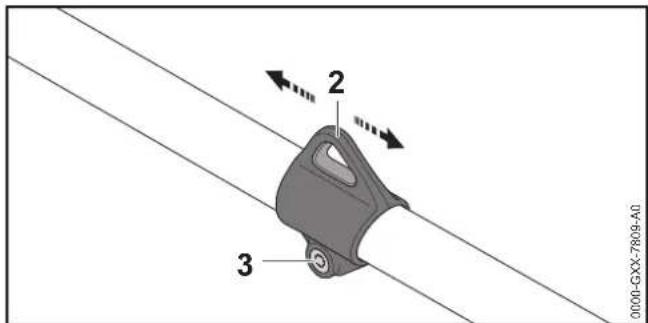

8.2 Motorzeisuitbalanceren 394

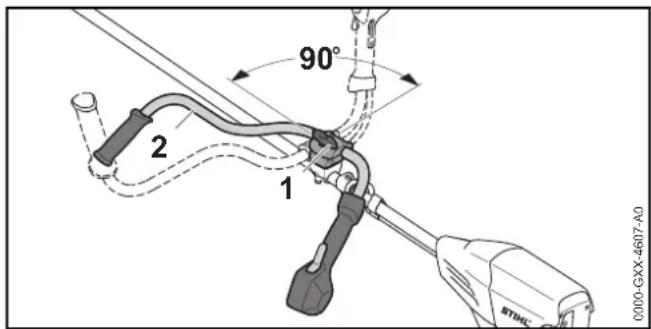

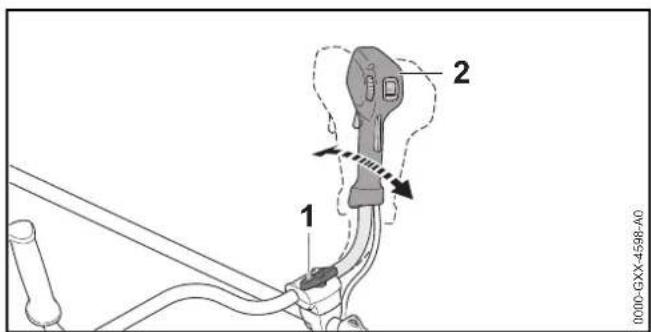

8.3 Handgreep instellen 394
9 Accu aanbrengen en wegemen 395

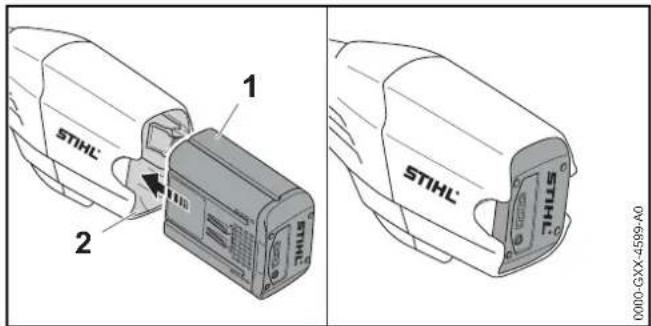

9.1 Accu aanbrengen 395

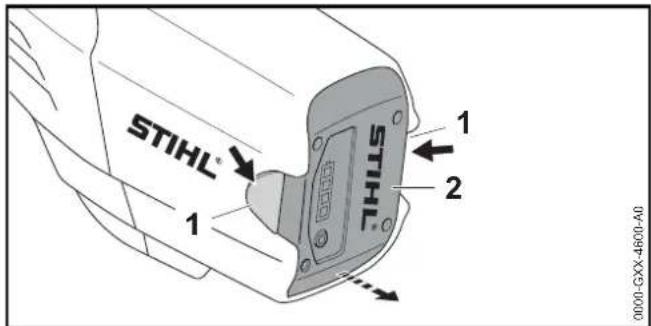

9.2 Accu wegemen 395
10 Motorzeis inschakelen en uitschakelen 396
10.1 Motorzeis inschakelen 396
10.2 Motorzeis uitschakelen 396
11 Motorzeis en accu controleren 396
11.1 Bedieningselementen controleren 396
11.2 Accu controleren/testen 397
12 Met de motorzeis werken 397

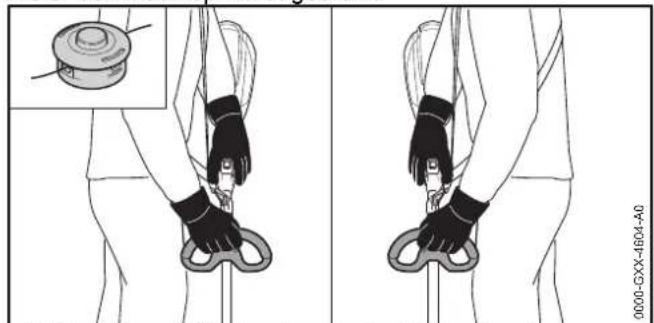

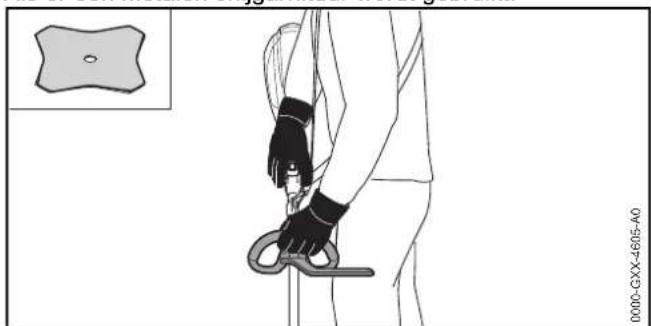

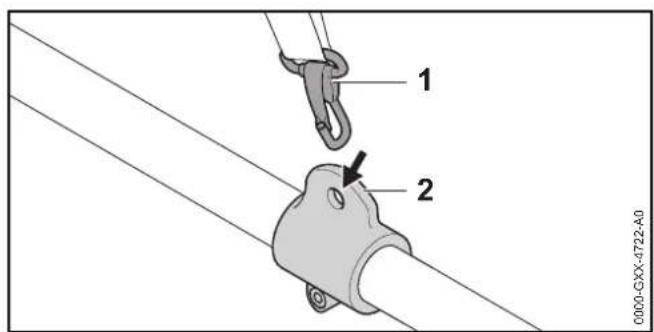

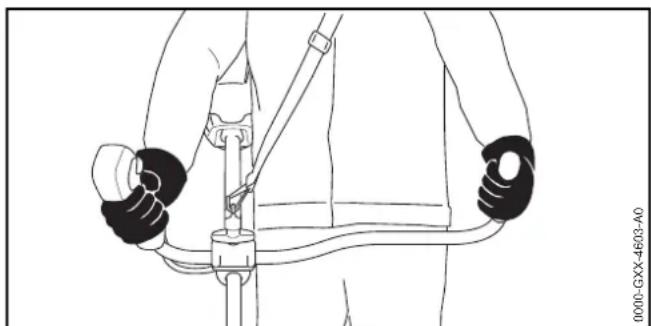

12.1 Motorzeis vasthouden en hanteren 397

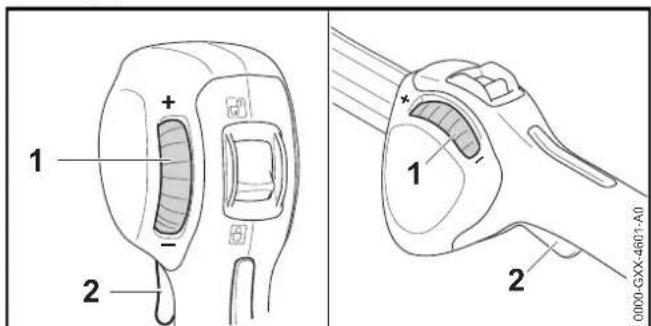

12.2 Vermogen instellen 398

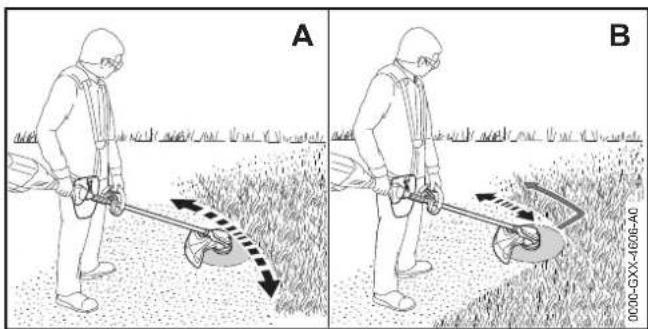

12.3 Maaien 399

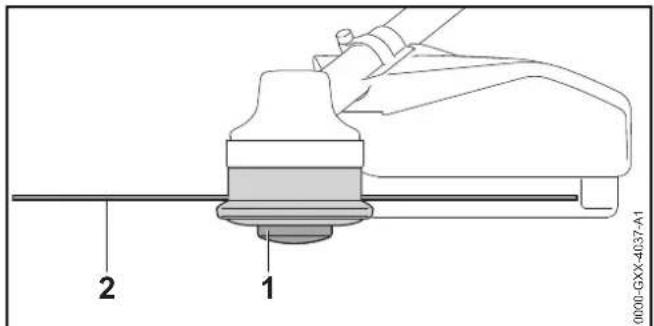

12.4 Maiadraad bijstellen 399
13 Na de werkzaamheden 400
13.1 Na de werkzaamheden 400
14 Vervoeren 400
14.1 Motorzeis vervoeren 400
14.2 Accu vervoeren 400
15 Opslaan 400
15.1 Motorzeis opslaan 400
15.2 Accu opslaan 401
16 Reinigen 401
16.1 Motorzeis reinigen 401
16.2 Beschermkap en snijgarnituur reinigen 401
16.3 Accurinigen 401
17 Onderhoud 401

STIHL

Op deceptive handeisting rust auteursrecht. Alle rechten bijven voorbehonden, vooral hetrecht op verspreding, vertaling en verworking met elektronische systemen.

Nederlandds

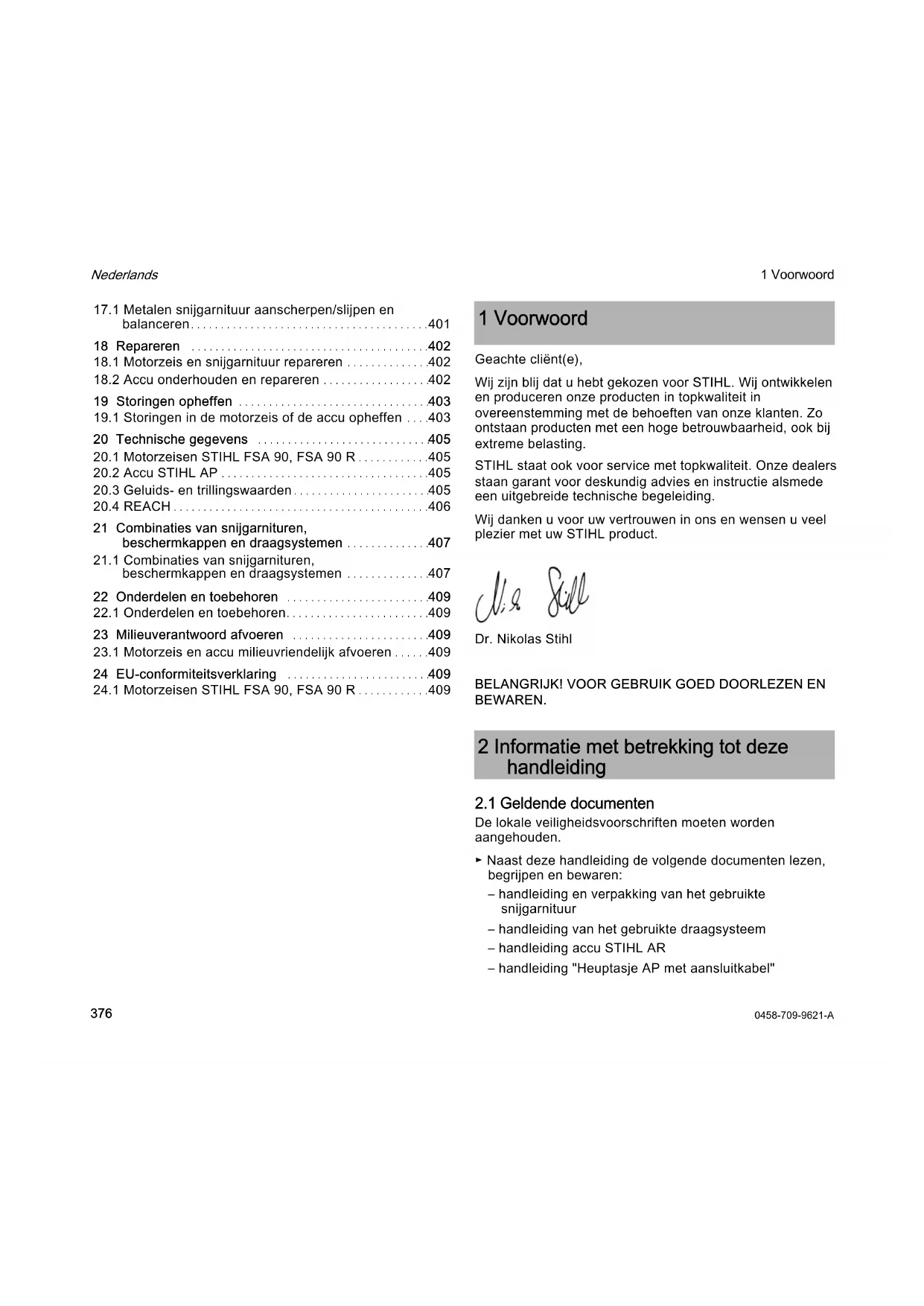

1 Voorwoord

17.1 Metalen snijgarnituur aanscherpen/slijpen en balanceren 401
18 Repareren 402
18.1 Motorzeis en snijgarnituur repareren 402
18.2 Accu onderhonden en repareren 402
19 Storingen opheffen 403
19.1 Storingen in de motorzeis of de accu opheffen 403
20 Technische gegevens 405
20.1 Motorzeisen STIHL FSA 90, FSA 90 R 405
20.2 Accu STIHL AP 405
20.3 Geluids- en trillingswaarden 405
20.4 REACH 406
21 Combinations van snijgarnituren, beschemkappen en draagsystemen 407
21.1 Combinations van snijgarnituren, beschemkappen en draagsystemen 407
22 Onderdelen en toebehoren 409
22.1 Onderdelen en toebehoren 409
23 Milieuverantwoord afvoeren 409
23.1 Motorzeis en accu milieuvriendelijk afvoeren 409
24 EU-conformiteitsverklaring 409
24.1 Motorzeisen STIHL FSA 90, FSA 90 R .409

1 Voorwoord

Geachte client(e),

Wij zijn bij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hove betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

S_ ACD = 12 · CD · AC

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

De lokale veiligheidsvoorschriften要去en worden aangehonden.

• Naast deze handleiding de volgende documenten lezen, begrijpen en bewaren:

• handleiding en verpakking van het gebruike snijgarnituur

• handleiding van het gebruekte draagsysteme
• handleiding accu STIHL AR
  -- handleiding "Heuptasje AP met aansluitkabel"

3 Overzicht

• veiligheidsinstructies accu STIHL AP
• handleiding acculaders STIHL AL 101, 300, 500
• Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-datasheets

2.2 Aanduiding van de waarschuwingen in de tekst

WAARSCHUWING

De aanwijzing duidt op gezaren die kuren leiden tot ernst letsel of zelfs tot de dood.

• De genoemde maatregelen können ernstig letsel of de dood voorkomen.

LET OP

De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.
- De genoemde maatregelen können materiaële schade voorkomen.

2.3 Symbolen in de tekst

Dit symbol verwijst maar een hoofdstuk in deze handleding.

3 O v e r z i c h t

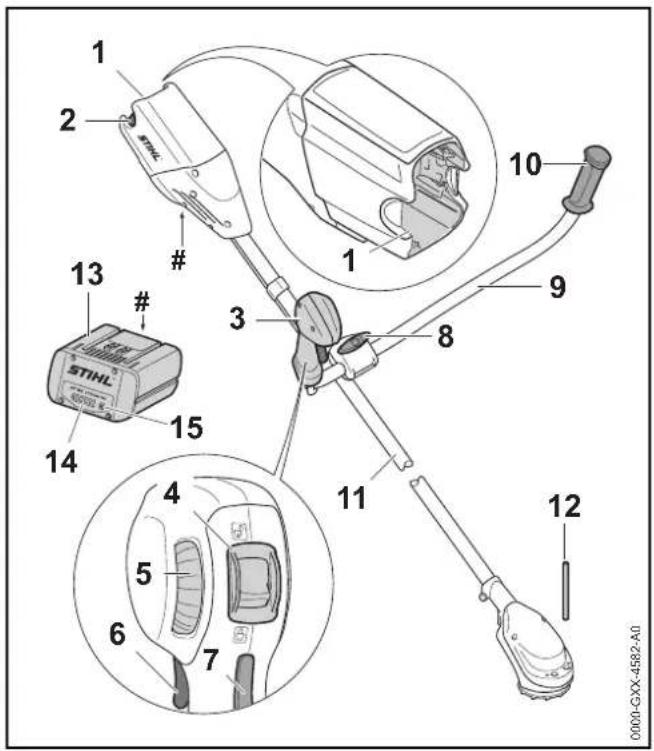

3.1 Motorzeis STIHL FSA 90 en accu

1 Accuschacht

De accuschacht neemt de accu op.

2 Blokeerhendel

De blokkeerhendel borgt de accu in de accuschacht.

3 Bedieningshandgreep

De bedieningshandgreep dient voor het bedieren,
vasthonden en hanteren van de motorzeis.

Nederlands

3 Overzicht

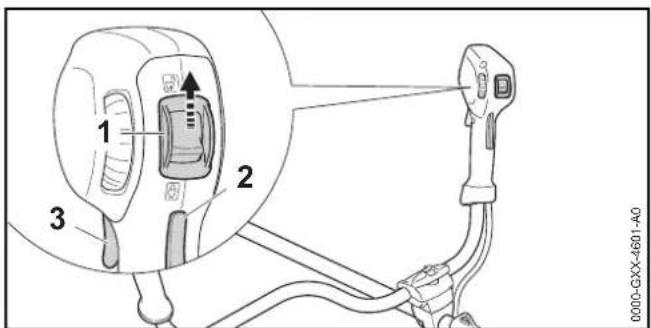

4 Arreteerhendel

De arreteerhendel deblokkeert samen met de schakelhendelblokkering de schakelhendel.

5 Stelknop

De stelknop dient voor het instellen van de vermogentrap.

6 Schakelhendel

De schakelhendel schakelt de motorzeis in en UIT.

7 Schakelhendelblokkering

De schakelhendelblokkering deblokkeert deschakelhendel.

8 Knevelbout

De knevelbout klemt de draagbeugel in de draagbeugelsteun.

9 Draagbeugel

De draagbeugel verbindt de bedieningshandgreep en de handgreep met de steel/maaiboom.

10 Handgreep

De handgreep dient voor het vasthouden en hanteren van de motorzeis.

11 Steel/maaiboom

De steel/maaiboom verbindt alle componenten.

12 Blokeerpen

De blokkeerpen blokkeert bij de montage van een snijgarnituur de as.

13 Accu

De accu voorziet de motorzeis van energia.

14 LEDs

De leds geleven de laadtoestand van de accu en storing aan.

15 Druktoets

De druktoets activeert de leds op de accu.

# Typeplaatje met machinenummer

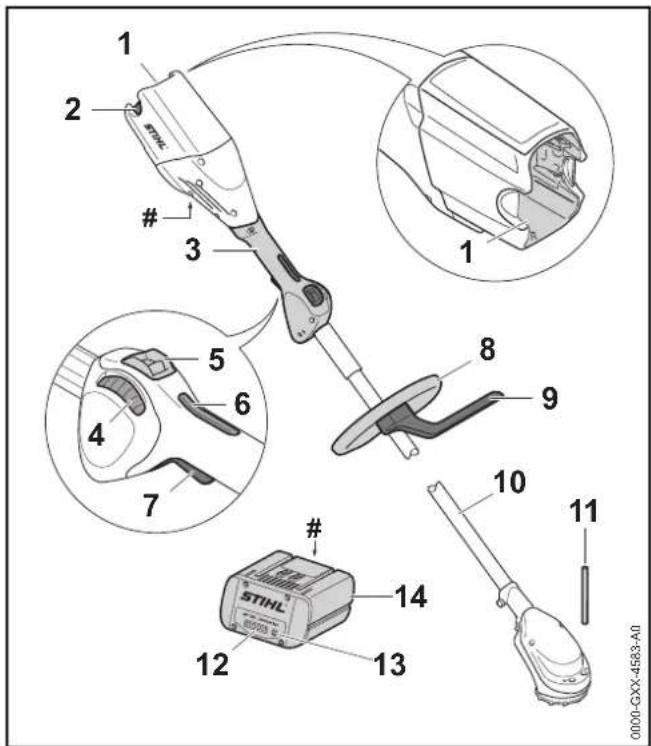

3.2 Motorzeis STIHL FSA 90 R en accu

1 Accuschacht

De accuschacht neemt de accu op.

2 Blokeerhendel

De blokkeerhendel borgt de accu in de accuschacht.

3 Bedieningshandgreep

De bedieningshandgreep dient voor het bedieren,
vasthonden en hanteren van de motorzeis.

4 Stelknop

De stelknop dient voor het instellen van de vermogentrap.

3 Overzicht

Nederlandds

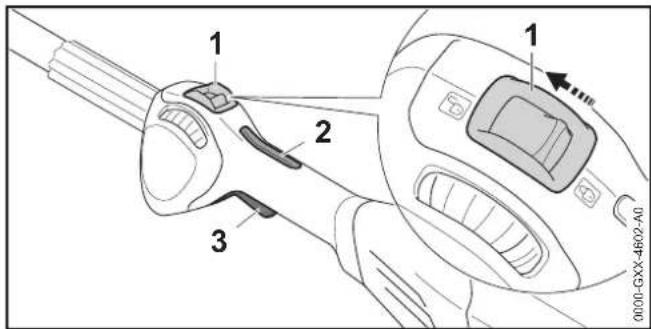

5 Arreteerhendel

De arrêteerhendel deblokkeert samen met de schakelhendelblokkering de schakelhendel.

6 Schakelhendelblokkering

De schakelhendelblokkering deblokkeert deschakelhendel.

7 Schakelhendel

De schakelhendel schakelt de motorzeis in en UIT.

8 Beugelhandgreep

De beugelhandgreep dient voor het vasthouden en hanteren van de motorzeis.

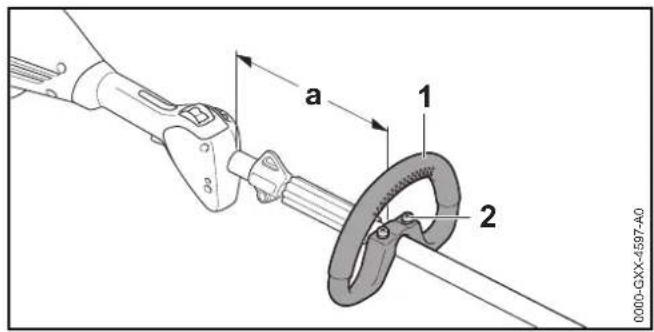

9 Loopbegrenzer

De loopbegrenzer begrenst de afstand tussen het been van de gebruiker en het metalen snijgarnituur.

10 Steel/maaiboom

De steel/maaiboom verbindt alle componenten.

11 Blokeerpen

De blokkeerpen blokkeert bij de montage van een snijgarnituur de as.

12 LEDs

De leds geven de laadtoestand van de accu en storingen aan.

13 Druktoets

De druktoets activeert de leds op de accu.

14 Accu

De accu voorziet de motorzeis van energie.

# Typeplaatje met machinenummer

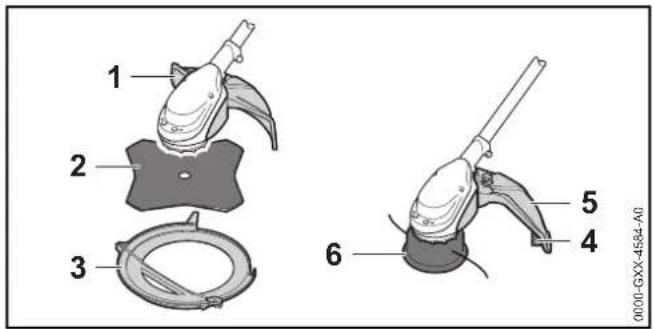

3.3 Beschermkappen en snijgarnituren

De beschermkappen en snijgarnituren zijn als voorbeeld afgebeeld. Combinaties die mogen worden gebruikt zijn in deze handleiding aangegeven, 21.

1 Beschermkap voor metalen snijgarnituren

De beschemkap voor metalen snijgarnituren beschermt de gebruiker gegen opgeslingerde voorwerpen en tegen contact met het metalen snijgarnituur.

2 Grassnijblad

Het grassnijblad is voor het maaien van gras en onkruid.

3 Transportbeschemkap

De transportbeschemkap biedt bescherming gegen contact met metalen snijgarnituren.

4 Beschermkap voor maaikoppen

De beschemkap voor de maaikop beschermt de gebruiker gegen opgeslingerde voorwerpen en谈起 het contact met de maaikop.

5 Afkortmes

Het akfortmes kort de maaidraadijdens het werken in op de juiste lenghte.

6 Maaikop

De maaikop bevat de maaidraden.

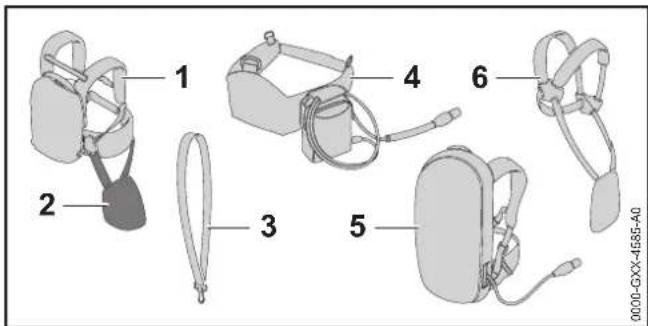

3.4 Draagsystemen

De draagsystemen zijn voorbeelden. Combinaties die gebruiktlogen worden, staan in deze handleiding vermeld, 21.

1 Accu STIHL AR

De accu STIHL AR kan de motorzeis van energie voorzien.

2 Stootkussen

Het stootkussen dient voor het bevestigen van de motorzeis aan de accu STIHL AR of het draagsystem met ingebouwd "heuptasje AP met aansluitkabel".

3 Enkele schouderriem

De enkele schouderriem dient voor het dragen van de motorzeis.

4 "Heuptasje AP met aansluitkabel"

Het heuptasje kan de motorzeis voorzien van energia.

5 Draagsystem met ingebouwd "heuptasje AP met aansluitkabel"

Het draagsystem kan de motorzeis voorzien van energie.

6 Dubbele schouderriem

De dubbele schouderriem dient voor het dragen van de motorzeis.

3.5 Pictogrammen

De pictogrammen kuren op de motorzeis, de beschemkap en de accu staan en hebben de volgende betekenis:

De arrêteerhendel ontgrendelt in deze stand deschakelhendel.

De arreerhendel vergrendelt in denen stand deschakelhendel.

4 leds knipperen rood. In de accu zit een storing.

Dit pictogram geeft de draairichting van het snijgarnituur wee.

max XXX Dit pictogram geeft de maximale diameter van het snijgarnituur in millimeters wee.

Dit pictogram geeft het nominale toerental van het snijgarnituur wee.

Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te make.

De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specifieatie van de fabrikant van de accucellen. Het voor het gebruik beschikbare aantal ampere-uren is minder.

Het product Niet met het huisvuil afvoeren.

4 Veiligheidsinstructies

4.1 Waarschuwingssymbolen

De waarschuwingssymbolen op de motorzeis en de accu hebben de volgende betekenissen:

Op de veiligheidsinstrumentes en de maatregelen hiervoor letten.

De handleiding lezen, begrijpen en bewaren.

Veiligheidsbril dragen.

Op de veiligheidsinstrumenties voor opgeslingerde voorwerpen en de maatregelen hiertegen letten.

De accuijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen.

Veiligheidsafstand aanhonden.

Accu beschemen gegenitte en vuur.

De accu Niet onderdompelen in vloeistoffen.

Het toelaatbare temperatuurbereik van de accu aanhonden.

4.2 Gebruik conform de voorschriften

De motorzeis STIHL FSA 90 is bedoeld voor de volgende toepassingen:

• met een maaikop: maaien van grayscale
• met een grassnijblad: maaien van gras en onkruid

De motorzeis kan bij regen worden gebruikt.

De motorzeis worden door een accu STIHL AP of een accu STIHL AR van energia voorzien.

WAARSCHUWING

Accu's die nicht door STIHL voor de motorzeis zijn vrijgeveen, hunnen leiden tot brand en explosiegevaar. Personen hunnen zwaar letsel oplopen of worden gedood en er kan materièle schade ontstaan.

• Motorzeis gebruiken met een accu STIHL AP of een accu STIHL AR.

■ Als de motorzeis of de accu Niet volgens voorschrift worden gezruikt, kan dit leiden tot ernstig personlijk letsel of zelfs de dood en er kan materiaiele schade ontstaan.

• De motorzeis zo gebruiken als in denen handleiding staat beschreiben.
• De accu zo gebruiken als staat beschreiben in deze handleding of in de handleiding van de accu STIHL AR.

4.3 Eisen aan de gebruiker

WAARSCHUWING

• Gebruikers die nicht zich geinstruereeerd können de bevaren van de motorzeis en de accu Niet herkennen of nicht inschatten. De gebruiker of andere Personen können ernstig of zelfs dodelijk letsel oplopen.

• De handleiding lezen, begrijpen en bewaren.

• Als de motorzeis of de accu aan een andere personen wordt overhandigd: de handleiding meegeven.

Nederlands

4 Veiligheidsinstructies

• Controlleren of de gebruiker aan de volgende eisen voldoet:

• De gebruiker isuitgerust.

• De gebruiker is lichamelijk, sensorisch en geestelijk in staat de motorzeis of de accu in gebruik te nemen en hiermee te werkken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werkken.

• De gebruiker kan de bevaren van de motorzeis en de accu herkennen en inschatten.

• De gebruiker is meerderjarig of de gebruiker worden overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.

• De gekruiker is geinstrueree door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer de motorzeis in gekruik neemt.

• De gebruiker verkeert nicht onder invloed van alcohol, medicamenten of drugs.

• Indien er onduuidelijkheden bestaan: contact opnemen met een STIHL dealer.

4.4 Kleding en uitrusting

WAARSCHUWING

• Tijdens de werkzaamheden können lange haren in de motorzeis worden gezogen. De gebruiker kan hierdoor ernstig letsel oplopen.

• Lang haar in een knot dragen en zo beveiligden dat dit Niet in de motorzeis kan worden gezogen.

• Tijdens de werkzaamheden konnen voorwerpen met een hoge snugelid maar boven worden geslingerd. De gebruiker kan letsel oplopen.

Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zich aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.

Een gelaatsbeschermer dragen.
Een lange broek van slijt vast materiaal dragen.

Vallende voorwerpen konnen leiden tot letsel aan het hoofd.

• Alsijdens de werkzaamheden voorwerpen können vallen: een verilgheidshelm dragen

• Tijdens de werkzaamheden kan stof opdwarrelen.
  Ingeademstof kan schadelijk zijn voor de gezondheid en allergische reacties veroorzaken.

Een stofmasker dragen.

■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de motorzeis. Gebruikers zonder geschikte kleding konnen ernstig letsel oplopen.

Nauwsluitende kleding dragen.
Sjaals en sieraden afdoen.

Tijdens de werkzaamheden kan de gebruiker in contact komen met het roterende snijgarnituur. De gebruiker kan hierdoor ernstig letsel oplopen.

Schoeisel van een slijt vast materiaal dragen.

• Als er een metalen snijgarnituur worden gebrukt: Veiligheidslaarzen met stalen neuzen dragen.

Een Lange broek van slijt vast materiaal dragen.

Tijdens reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met het snijgarnituur of het afkortmes. De gebruiker kan letsel oplopen.

• Werkhandsschoenen van een slijt vast materiaal dragen.

4 Veiligheidsinstructies

• Als de gebruiker ongeschikt schoeisel draagt, kan hij uitglieden. De gebruiker kan letsel oplopen.
  Stevig, dicht schoeisel met stroeve zool dragen.

4.5 Werkgebied en -omgeving

4.5.1 Werkgebied en -omgeving

WAARSCHUWING

• Buitenstaanders, kinderen en dieren können de gezaren van de motorzeis en de opgeworpen voorwerpen Niet herkennen en de gezaren hiervan Niet inschatten. Onbevoegde Personen, kinderen en dieren können ernstig letsel oplopen en er kan materièle schade ontstaan.

Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15m om het werkgebied honden.

Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden.
Motorzeis nicht zonder toezicht lately.
Zorg ervoor dat kinderen nicht met de motorzeis{kennen spelen.

• Elektrische componenten van de motorzeis kuren vonden veroorzaken. Vonden kuren inlicht ontvlambare of een explosieve omgeving brand en explosies veroorzaken. Personen kuren zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.

• Niet werken in eenlicht ontvlambare en Niet in een explosieve omgeving.

4.5.2 Accu

WAARSCHUWING

• Buitenstaanders, kinderen en dieren können de gevaren van de accu Niet herkennen en de gevaren hiervan nicht inschatten. Buitenstaanders, kinderen en dieren können ernstig letsel oplopen.

• Buitenstaanders, kinderen en huisdieren op afstand honden.
  Accu Niet zonder toezicht laten.
  Zorg ervoor dat kinderen nicht met de accu können spelen.

• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen of exploderen. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.

Accu beschermen gegenitte en vuur.
Accu's nooit in het vuur gooien.

• De accu gebruiken bij temperaturen tussen - 10^ en +50^ en bij deze temperaturen ook opslaan.
• De accu nicht onderdompelen in vloeistoffen.

Accu weghouden van metalen voorwerpen.
Accu nied blotstellen aan hoge druk.
Accu Niet in de magnetron plaatsen.
Accu gegen chemicalien en zouten beschemmen.

Nederlands

4 Veiligheidsinstructies

4.6 Veilige staat

4.6.1 Motorzeis

De motorzeis verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De motorzeis is nicht beschadigd.
• De motorzeis is schoon.
• De bedieningselementen functioneren en er zich geen wijzigingen aan aangebracht.
  Een in deze handleiding aangegeven combinatie van snijgarnituur en beschermkap is gemonteerd.
• Het snijgarnituur en de beschemkap zijn correct gemonteerd.
• Alleen origineel STIHL toebehoren voor deze motorzeis is gemonteerd.
  -Het toebehoren is correct gemonteerd.

WAARSCHUWING

In een nicht-veilige staat kann den componenten nicht mehr correct functioneren en kann den veiligheidsinrichtingen worden uitgeschakeld. Personen kann ernstig of zichs dodelijk letsel oplopen.
Met een onbeschadigde motorzeis werken.
- Als de motorzeis vuil is: de motorzeis reinigen.
Aan de motorzeis geen wijzigingen aanbrengen. Uitzondering: montage van een in deze handleiding aangegeven combinatie van snijgarnituur en beschermkap.
- Als de bedieningselementen nicht functioneren: nicht met de motorzeis werken.
Alleen origineel STIHL toebehoren voor deze motorzeis monteren.
- Snijgarnituur en beschermkap zo monteren als in deze handleiding staat beschreiben.
Toebehoren zo monteren als in deze handleiding of in de handleiding van het toebehoren staat beschreiben.

• Geen voorwerpen in de openingsen van de motorzeis steken.
• Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

4.6.2 Beschermkap

De beschermkap verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De beschemkap is nicht beschadigd.
  -Het afkortmes is correct gemonteerd.

WAARSCHUWING

In een nicht-veilige staat kann den componenten nicht mehr correct functioneren en kuren de veiligheidsinrichtingen worden uitgeschakeld. De gebruiker kan hierdoor ernstig letsel oplopen.

Met een onbeschadigde beschermkap werken.
- Met een correct gemonteerd afkortmes werken.
- Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

4.6.3 Maikop

De maaikop verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De maaikop is nicht beschadigd.
• De maaikop is nicht geblokkeerd.
• De maiaadraten zich correct ingebouwd.

WAARSCHUWING

In een onveiligte staat kuren onderdelen van de maaikop of de maaidraden losraken en worden weggeslingerd. Personen kuren ernstig letsel oplopen.

Met een onbeschadigde maaikop werken.
Maiadraad nicht verrangen door metalen maiadraad.
- Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

4.6.4 Metalen snijgarnituur

Het metalen snijgarnituur verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• Het metalen snijgarnituur en de aanbouwdelen zichn nicht beschadigd.
  -Het metalen snijgarnituur is Niet verrormd.
  -Het metalen snijgarnituur is correct gemonteerd.
  -Het metalen snijgarnituur is correct aangescherp/geslepen.
  -Het metalen snijgarnituur heeft geen braam aan de snijkanten.

WAARSCHUWING

In een onveilige staat können delen van het metalen snijgarnituur losraken en worden weggeslingerd. Personen können ernstig letsel oplopen.
Alleen werken met een onbeschadigd metalen snijgarnituur en onbeschadigde aanbouwdelen.
- Metalen snijgarnituur correct aanscherpen/slijpen.
Bramen aan de snijkanten verwijderen met behulp van een vijl.
- Metalen snijgarnituur door een STIHL dealer lately balanceren.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.

4.6.5 Accu

De accu verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

In een nicht veilige staat kan de accu Niet meer correct functioneren. Personen können ernstig letsel oplopen.

Alleen met een onbeschadigde en goed werkende accu werken.
- Een beschadigde of defekte accu nicht laden.
- Als de accu vuil of nat is: de accu reinigen en lien drogen.
- Geen wijzigingen aanbrengen aan de accu.
- Geen voorwerpen in de openingsen van de accu steken.
- Elektrische contacten van de accu Niet met metalen voorwerpen met elkaar verbinden en kortsluiten.
Accu Niet openmaken.

• Uit een beschadigde accu kan vloeistof weglekken. Als de vloeistof in contact kommt met de huid of de ogen, kannen de huid of de ogen geirriteerd raken.

Contact met de vloeistof voorkomen.
- Indien er vloeistof in contact is gekomen met de huid: de betreffende plek met ruim water en zeep wassen.
- Indien er vloeistof in contact is gekomen met de ogen: de ogen minimaal 15 minuten rijkelijk met water spoelen en contact opnemen met een arts.

• Een beschadigde of defecte accu kan een ongewone geurveroorzaken, roken of branden. Personen können zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.

• Als de accu een ongewone geur afgeeft of rookit: de accu Niet gebruiken en weghouden van brandbare stoffen.

• Als de accu brandt: de accu met een brandblusser of water proberen te blussen.

4.7 Werken

WAARSCHUWING

• De gebruiker kan in bepaalde situatuies nicht meer geconcentreerd werkken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
  Rustig en met overleg werken.
• Als de Lichtomstandigheden en het zich slecht zijn: Niet met de motorzeis werken.
  Motorzeis alleen bedieren.
  Het snijgarnituur vlak boven de grond honden.
  Op obstakels letten.
  Staand op de grond werken en het evenwicht behouden.
  Wannervermoeidheidsverschijnselen optreden: een pauze inlassen.
• Door het draaiende snijgarnituur kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen.
  Het draaiende snijgarnituur dan ook nicht aanraken.
• Als het snijgarnituur door een voorwerp worden geblokkeerd: Motorzeis uitschakelen en de accu eruit nemen. Pas dan het voorwerp wegnemen.
• Als de werkking van de motorzeis zich tijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de motorzeis in een onveiligte staat verkeren. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.
• De werkzaamheden beëindigen, accu wegnen en contact opnemen met een STIHL dealer.
  Tijdens de werkzaamheden können trillingen door de motorzeis worden gezvormd.
  Handschoenen dragen.
  Werkpauzes inlassen.

• Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen.

• Als het snijgarnituurijdens de werkzaamheden een vreemd voorwerp raakt, kan dit of+kunnen delen hiervan met hoge snelheid omhoog worden geslingerd. Personen hunk den letsel oplopen en er kan materiele schade ontstaan.
  Vreemde voorwerpen uithetwerkgebied verwijderen.
  ■ Als een draaiend metalen snijgarnituur een hard voorwerp raakt, kuren vonken ontstaan en kan het metalen snijgarnituur beschadigd raken. Vonken kuren in een brandbare omgeving leiden tot brand. Personen kuren zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.
  Niet in een brandbare omgeving werken.

• Controlleren dat het metalen snijgarnituur in een veilige, goede staat verkeert.
  ■ Als de schakelhendel worden losgelaten, za het snijgarnituur nog even doordraaien. Personen können ernstig letsel oplopen.
  Wachtent tot het snijgarnituur Nieteer draait.
  In een gevaarlijke situatie kan de gebruiker in paniek raken en het draagsystemen Niet afdoen. De gebruiker kan hierdoor ernstig letsel oplopen.
  Het afdoen van het draagsysteme oefenen.

4.8 Reactiekrachten

Een terugslag kan door de volgende oorzaken ontstaan:

• Het draaiende metalen snijgarnituur raakt in het grijs gemarkeerde vlak of in het zwart gemarkeerde vlak een hard voorwerp, waar dit snel worden afgeremd.
• Het draaiende metalen snijgarnituur zit ingeklemd.

Het grootste gevaar wanner een terugslag optreedt, zit in het zwart gemárkeerde vlak.

WAARSCHUWING

• Door deze oorzaken kan de roterende beweging van het snijgarnituur sterk worden afgeremd of zichs worden gestopt en kan het snijgarnituur waar rechts of in de richting van de gebruiker worden weggestoten (zwarte pijl). De gebruiker kan de controle over de motorzeis verliezen. Personen können ernstig of zichs dodelijk letsel oplopen.

• De motorzeis met beiden handen vasthonden.
  Zo werken als in deze handleiding staat beschreiben.

• Niet met het zicht gemarkeerde vlak werken.
• Een in deze handleiding aangegeven combinatie van snijgarnituur, beschermkap en draagsysteme gebruiken.
• Metalen snijgarnituur correct aanscherpen/slijpen.
  Met vol gas werken.

4.9 Vervoeren

4.9.1 Motorzeis

WAARSCHUWING

Tijdens het vervoer kan de motorzeis kantelen of versuschuiven. Personen können letsel oplopen en er kan materiele schade ontstaan.

Arreterhendel in stand schuiven.

Accu wegemen.

• Als er een metalen snijgarnituur is gemonteerd: de transportbeschemkap monteren.
• Motorzeis met spanbanden, riemen of een net dusdanig beveiligden, dat deze nicht kan kantelen en nicht kan verschuiven.

4.9.2 Accu

WAARSCHUWING

• De accu is Niet beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd en kan er materièle schade ontstaan.

Een beschadigde accu Niet vervoeren.
- De accu in een elektrisch nicht geleidende verpakking vervoeren.

Tijdens het vervoer kan de accu omvallen of verschuiven. Personen können letsel oplopen en er kan materiele schade ontstaan.

• De accu in de verpakking zo verpakken dat deze nicht kan bewegen.
• De verpakking zo zekeren, dat deze nicht kan verschuiven.

4.10 Opslaan

4.10.1 Motorzeis

WAARSCHUWING

• De motorzeis buiten het bereik van kinderen opslaan.

• De elektrische contacten op de motorzeis en metalen onderdelen können door vocht corroderen. De motorzeis kan worden beschadigd.

Arreterhendel in stand Schuiven.

Accu wegemen.

• Als er een metalen snijgarnituur is gemonteerd: de transportbeschemkap monteren.

• De motorzeis schoen en droog opslaan.

4.10.2 Accu

WAARSCHUWING

• Kinderen können de gezaren van de accu Niet herkennen en ook Niet inschatten. Kinderen können ernstig letsel oplopen.
• De accu buiten het bereik van kinderen opslaan.
• De accu is Niet beschermrd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd.
  De accu schoon en droog opslaan.
• De accu in een gesloten ruimte opslaan.
• De accu geschienen van de motorzeis en de acculader opslaan.
• De accu in een elektrisch nicht geleidende verpakking opslaan.
• De accu bij temperaturenussen de - 10^ en +50^ opslaan.

4.11 Reinigen, onderhoden en repareren

WAARSCHUWING

• Alsijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de motorzeis worden geplaatst, kan de motorzeis onbedoeld worden ingeschakeld. Personen konnen ernstig letsel oplopen en er kan materiele schade ontstaan.

Arreterhendel in stand schuiven.

Accu wegemen.

Agressieve reinigingsmiddlesen, het reinigen met een waterstraal of puntige voorwerpen hunnen de motorzeis, de beschemkap, het snijgarnituur en de accu beschadigen. Als de motorzeis, de beschemkap, het snijgarnituur of de accu Niet op de juiste wijze werden

5 Motorzeis klaarmaken voor gebruik

Nederlandds

gereinigd, kunden componenten nicht meer correct functioneren en kunden de veiligheidsinrichtingen zich uitgeschakeld. Personen kunden ernstig letsel oplopen.

Motorzeis, beschemkap, snijgarnituur en accu zo reinigen als staat beschreiben in deze handleiding.

• Als de motorzeis, de beschemmkap, het snijgarnituur of de accu Niet correct werden onderhonden of gerepareerd, kuren componenten Niet meer correct functioneren en kuren de veiligheidsinrichtingen zich uitgeschakeld.
  Personen können ernstig of zelfs dodelijk letsel oplopen.
• Motorzeis, beschemkap, snijgarnituur en accu nicht selbst onderhoden of repareren.
• Als aan de motorzeis, de beschemmkap, het snijgarnituur of de accu onderhouds- of reparatiewerkzaamheden要去en worden uitgevoerd: contact opnemen met een STIHL dealer.
• Het snijgarnituur zo onderhonden, als in de handleiding van het gebruekte snijgarnituur of op de verpakking van het gebruekte snijgarnituur staat beschreven.

5 Motorzeis klaarmaken voor gebruik

5.1 Motorzeis klaarmaken voor gebruik

Telkens voor het begin van de werkzaamheden要去en de volgende handelingen worden uitgevoerd:

• Controlleren of de volgende delen zich in de veilige staat bevinden:
  -Motorzeis，4.6.1.
  -Beschemkap,4.6.2.
• Maaikop of metalen snijgarnituur, 4.6.3 of 4.6.4.

• Accu, 4.6.5.
  Accu controlleren/testen, 11.2.
  De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschreiben.
  Motorzeis reinigen, 116.1.
  ▶ Handgreep monteren, 7.1.

• Combinatie van snijgarnituur, beschemkap en draagsysteme selecteren, 21.
  Beschemkap monteren, 17.3.1.

• Als er een metalen snijgarnituur op een motorzeis met beugelhandgreep worden gemonteerd: loopbegrenzer monteren, 7.2.
  Maaikop of metalen snijgarnituur monteren, 7.4.1 of 7.5.1.
  Draagsysteme omdoen en afstellen, 8.1.
  Motorzeisuitbalanceren,18.2.
  Handgreep instellen, 8.3.
  Bedieningselementen controleren, 11.1.

• Als tijdens de contrôle/het testen van de bedieningselementen 3 leds rood knipperen: de accu eruit nemen en contact opnemen met een STIHL dealer.

In de motorzeis zit een storing.

• Als deutsche handelingen nicht kuren worden uitgevoerd: de motorzeis Niet gebruiken en contact opnemen met een STIHL dealer.

6 Accu laden en leds

6.1 Accu laden

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijkke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/chargingtimes weergegeven.
- De accu zo laden als staat beschreiben in de handleiding van de acculader STIHL AL 101, 300, 500.

6.2 Laadtoestand weergeven

Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en geven de laadtoestand wee.
- Als de rechterled groen knippert: accu laden.

6.3 Leds op de accu

De leds kuren de laadtoestand van de accu of storingen aangeven. De leds kuren groen of rood branden of knipperen.

Als de leds groen branden of knipperen worden de laadtoestand weergegeven.

• Als de leds rood branden of knipperen: storingen opheffen, 19.

In de motorzeis of in de accu zit een storing.

7 Motorzeis monteren

7.1 Handgreep monteren

FSA 90

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Knevelbout (1) losdraaien.
De bovenste klembeugel (2) wegnemen.
Draagbeugel (3) in de onderste klembeugel (4)plaatsen.
De bovenste klembeugel (2) aanbrengen.
Knevelbout (1) monteren.
Draagbeugel (3)aar boven kantelen.
Knevelbout (1) aandraaien.
Bout (6) losdraaien.
Bedieningshandgreep (7) zo op de draagbeugel (3) plaatsen dat de boring van de bedieningshandgreep in lijn ligt met de boring van de draagbeugel en dat de schakelhendel maar de aandrijfkop is gericht.
Moer (7) aanbrengen.
Bout (6) aanbrengen en vastdraaien.

• Slang (9) in de houder (10) drukken.

7 Motorzeis monteren

Nederlandds

De dubbele handgreep hoeft nicht opnieuw te worden uitgebouwd.

FSA 90 R

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Klembeugel (4) in de beugelhandgreep (3) plaatsen.
Beugelhandgreep (3) samen met de klembeugel (4) op de steel/maaiboom (5)plaatsen.
Ringen (2) op de boute n (1) plaatsen.
Klembeugel (6) gegen de steel/maaiboom (5) drukken.
Bouten (1) door de boringen in de beugelhandgreep (3) en in de klembeugels (4 en 6) steken.
Moeren (7) aanbrengen en vastdraaien.

7.2 Loopbegrenzer monteren

De loopbegrenzer kan alleen in combinatie met de beugelhandgreep worden gemonteerd.

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Moeren (2) zo in de loopbegrenzer (1) steken, dat de boringen in lijn liggen.
Klembeugel (5) in de beugelhandgreep (3) plaatsen.
Beugelhandgreep (3) samen met de klembeugel (5) en de loopbegrenzer (4) op de steel/maaiboom (6)plaatsen.
Klembeugel (7) gegen de steel/maaiboom (6) drukken.
Bouten (8) aanbrengen en vastdraaien.

7.3 Beschermkap aanbrengen en verwijderen

Het afkortmes (1) is al in de beschemkap (2) gemonteerd en mag Niet worden uitgebouwd.

Nederlandst

7 Motorzeis monteren

• Beschermkap (2) tot aan de aanslag in de geleidingen van de behuizing schuiven.
  De beschemkap (2) ligt gegik met de behuizing.
  Bouten (3) aanbrengen en vastdraaien.

7.3.2 Beschermkap uittbouwen

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Bouten (2) losdraaien.
Beschemkap (1) lostrekken.

7.4 Maaikop aanbrengen en verwijderen

7.4.1 Maikop monteren

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

• Schoepenwiel (2) zo op de as (3)plaatsen, dat de schoepen van het schoepenwiel (2) maar boven zijn gericht.
• Maaikop (1) op de as (3)plaatsen en met de hand linksom draaien.
• Blokveerpen (4) tot aan de aanslag in de boring drukken en ingedrukt honden.
  Maaikop (1) zo lang linksom draaien, tot de blokkeerpen (4) aangrijpt. De as (3) is geblokkeerd.
  Maaikop (1) met de hand vastdraaien.
  Blokeerpen (4) lostrekken.

7.4.2 Maaikop verwijderen

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
  De blokkerpen tot aan de aanslag in de boring drukken en ingedrukt honden.
• De maaikop zo ver verdraien, tot de blokkeerpen aangrijpt.

De as is geblokkeerd.

De maaikop rechtsom losschroeven.
Schoopenwiel wegemen.
Blokkeerpenuitdeboringtrekken.

7.5 Metalen snijgarnituur aanbrengen en verwijderen

7.5.1 Metalen snijgamituur monteren

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

• Schoepenwiel (5) zo op de as (6)plaatsen, dat de schoepen van het schoepenwiel (2) maar boven zich gericht.
• Metalen snijgarnituur (4) op het schoepenwil (5) plaatsen. Als er een cirkelzaagblad of een grassnijblad met meer dan 4 snijkanten worden gebruikt: de snijkanten zo uitlijnen dat deze indezelfde richting wijzen als de pijl voor de draairichting op de beschermkap.
• Drukring (3) zo op het metalen snijgarnituur (4)plaatsen, dat de bolling maar boven is gericht.
• Draaischotel (2) zo op de drukring (3)plaatsen, dat de gesloten zichde maar boven is gericht.
• Blokkerpen (7) tot aan de aanslag in de boring drukken en ingedrukt honden.

• Metalen snijgarnituur (4) zo ver linksom draaien, tot de blokkeerpen (7) aangrijpt. De as (6) is geblokkeerd.
  Moer (1) linksom op de as draaien en vastdraaien.

• Blokkeerpen (7)uit de boring trekken.

7.5.2 Metalen snijgarnituur demonteren

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
• De blokkeerpen tot aan de aanslag in de boring drukken en ingedrukt honden.
• Het metalen snijgarnituur zo ver rechtsom draaien, tot de blokkeerpen aangrijpt. De as is geblokkeerd.
  De moer rechtsom losdraaien.
  Draaischotel, drukring, metalen snijgarnituur en schoepenwiei wegemen.
• Blokkeerpen uit de boring trekken.

8 Motorzeis voor de gebruiker instellen

8.1 Draagsystem omdoen en afstellen

• De enkele schouderriem (1) of de dubbeleschouderriem (3) omdoen.
• De enkele schouderriem (1) of de dubbeleschouderriem (3) zo afstellen dat de karabijnhaak (2) ongeveer een handbreedte onder de rechterheup ligt.

8.2 Motorzeis uittbalanceren

Het snijgarnituur moet net de grond raken.

• De motorzeis uitschakelen en de arrêteerhendel in stand Schuiven.

Draagoog (1) vasthaken in de karabijnhaak (2).
- De motorzeis lately uitpendelen.

Als de stand van het snijgarnituur in uitgependelde staat moet worden aangepast:

Bout (3) losdraaien.
- Draagoog (2) zodanig op de steel/maaiboom verschuiven dat de juiste stand worden bereikt in de uitgependelde staat.
Bout (3) vastdraaien.

8.3 Handgreep instellen

FSA 90

De dubbele handgreep kan, afhankelijk van de lichaamslengte van de gebruiker, in verschillende standen worden afgesteld.

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Knevelbout (1) losdraaien.
- Dubbele handgreep (2) in de gewenste stand kantelen.
Knevelbout (1) vastdraaien.

FSA 90 R

De beugelhandgreep kan, afhankelijk van het gebruik en de lichaamslengte van de gebruiker, in verschillende standen worden afgesteld.

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Bouten (2) losdraaien.
Beugelhandgreep (1) zo in de gewenste stand verschuiven, dat aan de volgende voorwaarden worden voldaan:

• Als er een maakop worden gebruikt: a = maximaal 30 cm
• Als er een metalen snijgarnituur worden gebrukt: a = maximaal 25 cm

Bouten (2) zo vast aandraaien, dat de beugelhandgreep (1) Nieteer op de steel/maaiboom kan worden verdraaid.

9 Accu aanbrengen en wegemen

9.1 Accu aanbrengen

Accu (1) tot aan de aanslag in de accuschacht (2) drukken. De accu (1) klikt vast.

9.2 Accu wegemen

Motorzeis op een vlakke ondergrond plaatsen.
Een hand zo voor de accuschacht houden dat de accu (2) er Niet kan uittallen.

Beide blokeerhendels (1) indrukken. De accu (2) is ontrendeld en kan worden weggenomen.

10 Motorzeis inschakelen en uitschakelen

10.1 Motorzeis inschakelen

FSA 90

Motorzeis met de rechterhand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
- Motorzeis met de linkerhand op de handgreep zo vasthonden dat de duim om de handgreep valt.

Arreteerhendel (1) met de duim in stand Schuiven.
Schakelhendelblokkering (2) met de hand indrukken en ingedrukt honden.
Schakelhendel (3) met de wijsvinger indrukken en ingedrukt honden.

Het toerental van de motorzeis loopt op en het snijgarnituur gaat draaien.

Hoe verder de schakelhendel worden ingedrukt, des te sneller draait het snijgarnituur.

FSA 90 R

• Motorzeis met een hand op de bedieningshandgreep zo vasthonden dat de duim om de bedieningshandgreep valt.
• Motorzeis met de andere hand op de beugelhandgreep zo vasthonden dat de duim om de beugelhandgreep valt.

• Arreterhendel (1) met de duim in stand Schuiven.
  Schakelhendelblokkering (2) met de hand indrukken en ingedrukt honden.
  Schakelhendel (3) met de wijsvinger indrukken en ingedrukt honden.

Het toerental van de motorzeis loopt op en het snijgarnituur gaat draaien.

Hoe verder de schakelhendel worden ingedrukt, des te sneller draait het snijgarnituur.

10.2 Motorzeis uitschakelen

• Schakelhendel en schakelhendelblokkering loslaten.
  Wachten tot het snijgarnituur Nieteer draait.
• Als het snijgarnituur blijdt draaien: de accu wegnen en contact opnemen met een STIHL dealer. De motorzeis is defect.
  Arreteerhendel in stand Schuiven.

11 Motorzeis en accu controleren

11.1 Bedieningseinlementen controleren

Schakelhendelblokkering en schakelhendel

Accu wegemen.
- Arreteerhendel in stand Schuiven.

12 Met de motorzeis werken

Probeer de schakelhendel in te drukken, zonder deschakelhendelblokkering in te drukken.
- Als de schakelhendel kan worden ingedrukt: de motorzeis Niet gebruiken en contact opnemen met een STIHL dealer.

De arrêteerhendel of de schakelhendelblokkering zichn defect.

Arreteerhendel in stand schuiven.
Schakelhendelblokkering indrukken en ingedrukt honden.
Schakelhendel indrukken.
- Schakelhendel en schakelhendelblokkering loslaten.
- Als de schakelhendel of de schakelhendelblokkering moeilijk bewegen of Niet terugkeren in de uitgangsstand: de motorzeis Niet gebruiken en contact opnemen met een STIHL dealer.

De schakelhendel of de schakelhendelblokkering is defect.

Motorzeis inschakelen

Accuaanbrengen.
- Schakelhendelblokkering indrukken en ingedrukt honden.
Schakelhendel indrukken en ingedrukt houden. Het snijgarnituur draait.
- Als er 3 leds op de accu rood knipperen: de accu eruit nemen en contact opnemen met een STIHL dealer. In de motorzeis zit een storing.
Schakelhendel en schakelhendelblokkering loslaten. Het snijgarnituur draait nicht meer.
- Als het snijgarnituur blijdt draaien: de accu eruit nemen en contact opnemen met een STIHL dealer. De motorzeis is defect.

11.2 Accu controlleren/testen

• Druktoets op de accu indrukken. De leds branden of knipperen.
• Als de leds nicht branden of knipperen: accu Niet gebruiken en contact opnemen met een STIHL dealer. In de accu zit een storing.

12 Met de motorzeis werken

12.1 Motorzeis vasthouden en hanteren

FSA 90

Draagoog (2) vasthaken in de karabijnhaak (1).

• Motorzeis met de rechterland op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
• Motorzeis met de linkerhand op de handgreep zo vasthouden dat de duim om de handgreep valt.

FSA 90 R

Draagoog (2) vasthaken in de karabijnhaak (1).

Als er een maakop worden gebrukt:

Motorzeis met een hand op de bedieningshandgreep zo vasthonden dat de duim om de bedieningshandgreep valt.
- Motorzeis met de andere hand op de handgreep zo vasthonden dat de duim om de handgreep valt.

Als er een metalen snijgarnituur worden gebrukt:

Motorzeis met de rechterhand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
- Motorzeis met de linkerhand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.

12.2 Vermogen instellen

Afhankelijk van het gebruik kan het vermogen traploos worden ingesteld. Hoe hoger het vermogen, des te sneller het snijgarnituur draait.

Het ingestelde vermogen heeft invloed op de looptijd van de accu. Hoe lager het vermogen, des te langer de acculooptijd.

Als de stelknop (1) in de richting " -" wordt gedraaid kan de schakelhendel (2) Nieteer volledig worden ingedrukt. Het vermogen is lager. Het snijgarnituur kan met een lager toerental draaien.

Als de stelknop (1) in de richting "+" wordt gedraaid kan deschakelhendel (2) weever verdwer worden ingedrukt. Het vermogen is hoger. Het snijgarnituur kan met een hogertoerental draaien.

Stelknop (1) in de gewenste stand draaien.

12.3 Maaien

De afstand van het snijgarnituur ten opzichte van de grond bepaalt de maaihoogte.

De motorzeis gelijkmatigBeen en weer bewegen (A).
- Als er een metalen snijgarnituur worden gebruikt: met het linkerdeel van het metalen snijgarnituur maaien (B).
- Langzaam en gecontroleerd in voorwaartse richting lopen.

12.4 Maiadraad bijstellen

12.4.1 Maiaadraden op de maaikoppen AutoCut bijstellen

• Met de draaiende maaikop even de grond aantippen. De maiaidraad worden circa 30~mm langer. Het afkortmes in de beschermkap kort de maiaidraad automatisch op de juiste lenghte af.

Als de maiaadraden korter dan 25mm zich, können davon nicht automatisch worden bijgesteld.

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
• Spoelelement (1) in de maaikop drukken en aangedrukt houden.
• De maaidraden (2) er met de hand uittrekken.
• Als de maiaadraten (2) Niet meer+kunnen wordenuitgetrokken: spoeelement (1) of de maiaadraten (2)ervangen.

Het spoelelement is leeg.

12.4.2 Maiaadraten van de maaikoppen SuperCut bijstellen

De maiaadraten worden automatisch bijgesteld. Het afkortmes in de beschemkap kort de maiaadraten automatisch op de juiste lenghte af.

Als de maiaadraten korter dan 40~mm zich, können deutsche nicht automatisch worden bijgesteld.

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
• De maaidraden er met de hand uittrekken.
• Als de maiaadraden Niet meer maar buiten+kennen worden getrokken: maiaadraden verrangen. Het spoeelement is leeg.

13 Na de werkzaamheden

13.1 Na de werkzaamheden

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
  Als de motorzeis nat is: de motorzeis lately drogen.
• Als de accu nat is: de accu laten drogen.
  Motorzeis reinigen.
  Beschermkap reinigen.
  Snijgarnituur reinigen.
  De accu reinigen.
  Als er een metalen snijgarnituur is gemonteerd: de passende transportbeschemkap monteren.

14 Vervoeren

14.1 Motorzeis vervoeren

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
• Als er een metalen snijgarnituur is gemonteerd: passende transportbeschemkap monteren.
• Motorzeis met een hand zo op de steel/maaiboom dragen, dat het snijgarnituur maar achteren is gericht en de motorzeis in balans is.
• Als de motorzeis in een auto worden vervoerd: de motorzeis zo borgen dat deze Niet kan kantelen en verschuiven.

14.2 Accu vervoeren

Motorzeis uitschakelen en de accu eruit nemen.
- Controlleren of de accu in een veilige, goede staat verkeert.
Accu zo verpakken dat aan de volgende voorwaarden worden voldaan:

• De verpakking is nicht elektrisch geleidend.

• De accu kan in de verpakking Niet schuiven.

• De verpakking zo zekeren, dat deze nicht kan verschuiven.
  De accu valt onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De accu is als UN 3480 (lithium-ionen-accu's) geclassified en werk conform het UN handboek Prüfungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontrolerd/getest.

De transportvoorschriften zijn onder www.stihl.com/safety-data-sheets weergegeven.

15 Opslaan

15.1 Motorzeis opslaan

FSA 90

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
• Als er een metalen snijgarnituur is gemonteerd: de passende transportbeschemkap monteren.

• Knevelbout (1) losdraaien en zover uit de schroefdraad draaien tot de draagbeugel (2) kan worden gedraaid.
• Draagbeugel (2) 90^ rechtsom draaien enaar beneden kantelen.
  Knevelbout (1) vastdraaien.
• De motorzeis zo opslaan dat aan de volgende voorwaarden worden voldaan:

16 Reinigen

• De motorzeis bevindt zich buiten het bereik van kinderen.

• De motorzeis is schoon en droog.

• Als de motorzeis langer dan 3 maanden worden opgeslagen: het snijgarnituur uitbouwen.

FSA 90 R

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
• Als er een metalen snijgarnituur is gemonteerd: de passende transportbeschemkap monteren.

• De motorzeis zo opslaan dat aan de volgende voorwaarden worden voldaan:

• De motorzeis bevindt zich buiten het bereik van kinderen.

• De motorzeis is schoon en droog.

• Als de motorzeis langer dan 3 maanden worden opgeslagen: het snijgarnituur uitbouwen.

15.2 Accu opslaan

STIHL adviseert, de accu in een laadtoestand:tussen 40% en 60% (2 groen brandende leds) op te slaan.

• De accu zo opslaan dat aan de volgende voorwaarden worden voldaan:
• De accu befindt zich buiten het bereik van kinderen.
• De accu is schoon en droog.
• De accu befindt zich in een gesloten ruimte.
• De accu is losgekoppeld van de motorzeis en de acculader.
• De accu zit in een elektrisch nicht geleidende verpakking.
• De accutemperatuur ligt:tussen de - 10^ en +50^

16 Reinigen

16.1 Motorzeis reinigen

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
  Motorzeis met een vochtige doek reinigen.
  Vreemde delen uit de accuschacht verwijderen en de accuschacht met een vochtige doek schoonmaken.
• Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen.

16.2 Beschermkap en snijgarnituur reinigen

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
• Beschemkap en snijgarnituur met een vochtige doek of een zachtte borstel reinigen.

16.3 Accu reinigen

• De accu met een vochtige doek reinigen.

17 Onderhoud

17.1 Metalen snijgarnituur aanscherpen/slijpen en balanceren

Het vraagt veel oefening om een metalen snijgarnituur correct aan te scherpen/slijpen en te balanceren.

STIHL adviseert, metalen snijgarnituren door een STIHL dealer te latent aanscherpen/slijpen en balanceren.

• Metalen snijgarnituur zo aanscherpen/slijpen, als in de handleiding en verpakking van het gebruekte snijgarnituur staat beschreiben.

18 Repareren

18.1 Motorzeis en snijgarnituur repareren

De gebruiker kan de motorzeis en het snijgarnituur Niet zich repareren.

18.2 Accu onderhoden en repareren

• Als de motorzeis of het snijgarnituur is beschadigd: de motorzeis of het snijgarnituur Niet gebruiken en contact opnemen met een STIHL dealer.
  De accu hoeft nicht te worden onderhonden en kan nicht worden gerepareerd.
• Als de accu defect of beschadigd is: accu verrangen.

19 Storingen opheffen

19.1 Storingen in de motorzeis of de accu opheffen

Storing Leds op de accu Oorzaak Remedie
De motorzeis loopt bij het inschakenen Niet aan.	1 led knippert groen.	De laadtoestand van de accu is te laag.	• De accu zo laden als staat beschreiben in de handledding van de acculader STIHL AL 101, 300, 500.
	1 led brandt rood.	De accu is te warm of te koud.	• Accu wegemen. • Accu latent afkoelen of verwarmen.
	3 leds knipperen rood.	In de motorzeis zit een storing.	• Accu wegemen. • Elektrische contacten in de accuschacht reinigen. • Accu aanbrengen. • Motorzeis inschakenen. • Als er nog steeds 3 leds rood knipperen: motorzeis Niet gebruiken en contact opnemen met een STIHL dealer.
	3 leds branden rood.	De motorzeis is te warm.	Accu wegemen. • Motorzeis latent afkoelen.
	4 leds knipperen rood.	In de accu zit een storing.	• De accu wegemen en opniewa anbrengen. • Motorzeis inschakenen. • Als er nog steeds 4 leds rood knipperen: de accu nit gebruiken en contact opnemen met een STIHL dealer.
		De elektrische aansluiting:tussen de motorzeis en de accu is onderbroken.	• Accuwegemen. • Elektrische contacten in de accuschacht reinigen. • Accu aanbrengen.
		De motorzeis of de accu zichn vochtig.	• De motorzeis of accu latent drogen.
De motorzeis schakeltijdens het gebruik UIT.	3 leds branden rood.	De motorzeis is te warm.	Accu wegemen. • Motorzeis latent afkoelen.

Nederlandds
19 Storingen opheffen

Storing Leds op de accu Oorzaak Remedie
		Er is een elektrische storing.
De werkelijk van de motorzeis is te kort.		De accu is Niet voldoende geladen.
		De levensduur van de accu is overschreten.

Vrijgegeven accu's:
-STIHAP
-STIHLAR
Gewicht zonder accu, snijgarnituur en beschemkap: 3,2 kg
- Lengthe zonder snijgarnituur: 1774 mm

FSA 90 R

Vrijgegeven accu's:
- STIHL AP
-STIHLAR
Gewicht zonder accu, snijgarnituur en beschemkap: 2,8 kg
- Length zonder snijgarnituur: 1774 mm

De werkelijk staat onder www.stihl.com/battery-life, weergegeven.

20.2 Accu STIHL AP

• Accutechnologie: lithium-ionen
• Spanning: 36 V
• Capaciteit in Ah: zie typeplaatje
  Aantal ampere-uren in Wh: zie typeplaatje
  Gewicht in kg: zie typeplaatje
• Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10^ tot + 50 °C

20.3 Geluids- en trillingswaarden

De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2m / s^2

FSA 90

STIHL adviseert een gehoorbeschermer te dragen.

Gebruik met een maaikop:

Geluiddrukniveau L pA gemeten volgens EN 50636-2-91: 83 dB(A)
Geluidvermogensniveau LWA gemeten volgens EN 50636-2-91:92 dB(A)
- Trillingswaarde ahv gemeten volgens EN 50636-2-91

Bedieningshandgreep: 3,5m / s^2
- Linkerhandgreep: 3,5m / s^2

Gebruik met een metalen snijgarnituur:

Geluiddrukniveau LpA gemeten volgens EN 50636-2-91: 73 dB(A)
Geluidvermogensniveau LwA gemeten volgens EN 50636-2-91:84 dB(A)
- Trillingswaarde ahy gemeten volgens EN 50636-2-91

Bedieningshandgreep: 1,0m / s^2
- Linkerhandgreep: 1,0m / s^2

FSA 90 R

STIHL adviseerteen gehoorbeschermer te dragen.

Gebruik met een maaikop:

Geluiddrukniveau LpA gemeten volgens EN 50636-2-91: 83 dB(A)
Geluidvermogensniveau LWA gemeten volgens EN 50636-2-91:92 dB(A)
- Trillingswaarde ahv gemeten volgens EN 50636-2-91

Bedieningshandgreep: 3,5m / s^2

Nederlands

• Linkerhandgreep: 4,8 m/s²

Gebruik met een metalen snijgarnituur:

Geluiddrukniveau LpA gemeten volgens EN 50636-2-91: 73 dB(A)
Geluidvermogensniveau L_WA gemeten volgens EN 50636-2-91:84 dB(A)
- Trillingswaarde a hy gemeten volgens EN 50636-2-91

Bedieningshandgreep: 1,4m / s^2
- Linkerhandgreep: 1,4m / s^2

De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en+kunnen worden geraadpleegd voor de vergelijkking van elektrische apparaten. De werkelijk optredende trillingswaarden kan denafwijken van de vermelde geveens, afhankelijk van het gebruik. De opgegeven trillingswaarden kan den worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijk trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehonden met de tijden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.

Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.

20.4 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicalien.

Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.

21 Combinations van snijgarnituren, beschemkappen en draagsystemen

21.1 Combinations van snijgarnituren, beschemkappen en draagsystemen

FSA 90

Snijgarnituur Beschermkap Draagsysteme
Maaikop met maiaidragen "rond, stil" met diameter 2,4 mm:	- Beschermkap voor maaikopen	- Enkele schouderriem
- Maaikop AutoCut 25-2		- Dubbele schouderriem
- Maaikop DuroCut 20-2		- Accu STIHL AR samen met het stootkussen
- Maaikop SuperCut 20-2		- "Heuptasje AP met aansluitkabel" samen met enkele schouderriem
- Maaikop PolyCut 20-3		- Draagsysteme met ingebouwd "heuptasje AP met aansluitkabel" samen met het stootkussen
Maaikop met maiaidragen "rond, stil" met diameter 2,7 mm:
- Maaikop AutoCut 25-2
- Maaikop SuperCut 20-2
- Maaikop Polycut 20-3
- Grassnijblad 230-2	- Beschermkap voor metalen snijgarnituren
- Grassnijblad 230-4
- Grassnijblad 230-8
- Grassnijblad 260-2

FSA 90 R

Snijgarnituur Beschermkap Loopbegrenzer Draagsysteme
Maaikop met maaidraden "rond, stil" met diameter 2,4 mm: - Maaikop AutoCut 25-2 - Maaikop DuroCut 20-2 - Maaikop SuperCut 20-2 - Maaikop Polycut 20-3 Maaikop met maaidraden "rond, stil" met diameter 2,7 mm: - Maaikop AutoCut 25-2 - Maaikop SuperCut 20-2 - Maaikop PolyCut 20-3	- Beschermkap voor maaikoppen	- Als optie - Enkele schouderriem - Dubbele schouderriem - Accu STIHL AR samen met het stootkussen - "Heuptasje AP met aansluitkabel" samen met enkele schouderriem - Draagsysteme met ingebouwd "heuptasje AP met aansluitkabel" samen met het stootkussen
- Grassnijblad 230-2 - Grassnijblad 230-4 - Grassnijblad 230-8 - Grassnijblad 260-2	- Beschermkap voor metalen snijgarnituren	- Voorgeschreven

22 Onderdelen en toebehoren

22.1 Onderdelen en toebehoren

STIHLC Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.

STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.

Originele STIHL onderdelen en origineel STIHL toebehoren zich leverbaar via de STIHL dealer.

23 Milieuverantwoord afvoeren

23.1 Motorzeis en accu milieuvriendelijk afvoeren Informatie betreffende het milieuvriendelijk verwerken/afvoeren is verkrijgbaar bij de STIHL dealer.

• Motorzeis, beschemkap, snijgarnituur, accu, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.

24 EU-conformiteitsverklaring

24.1 Motorzeisen STIHL FSA 90, FSA 90 R

verklaart als enige verantwoordelijke, dat

• Type: accumulatorzeis
  Fabrieksmerk: STIHL
• Type: FSA90, FSA90R
• Serie-identificatie: 4863

voldoen aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de tenijdve van de productiedatum geldende versies van de volgende normen zich ontwikkeld en geprodueerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN ISO 12100 met inachtneming van de norm EN 50636-2-91.

Voor het bepalen van het gemeten en het gegardeerde geluidvermogensniveau werden gehandeld volgens de richtlij 2000/14/EG, bijlage VIII.

Gemeten geluidvermogensniveau: 92 dB(A)
- Gegerandeerd geluidvermogensniveau: 94 dB(A)

De technische documentation wird bij de productgoedkeuring van ANDREAS STIHL AG & Co. KG bewaard.

Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.

Waiblingen, 01-03-2017
