GEBRUIKSAANWIJZING FSA 57 SET STIHL
2 Informatie met betrekking tot deze handleiding ....115
2.1 Geldende documenten ..... 115
2.2 Aanduiding van de waarschuwingen in de tekst ....116
2.3 Symbolen in de tekst .....116
3 Overzicht 116
3.1 Motorzeis, accu en acculader....116
3.2 Beschermkap en snijgarnituren 117
3.3 Pictogrammen....117
4 Veiligheidsinstructies 118
4.1 Waarschuwingssymbolen 118
4.2 Gebruik conform de voorschriften .....119
4.3 Eisen aan de gebruiker 119
4.4 Kleding en uitrusting 119
4.5 Werkgebied en -omgeving 120
4.6 Veilige staat....121
4.7 Werken 124
4.8 Laden 124
4.9 Elektriciteit aansluiten .....124
4.10 Vervoeren 126
4.11 Opslaan 126
4.12 Reinigen, onderhouden en repareren....127
5 Motorzeis klaarmaken voor gebruik 128
5.1 Motorzeis klaarmaken voor gebruik....128
6 Accu laden en leds 128

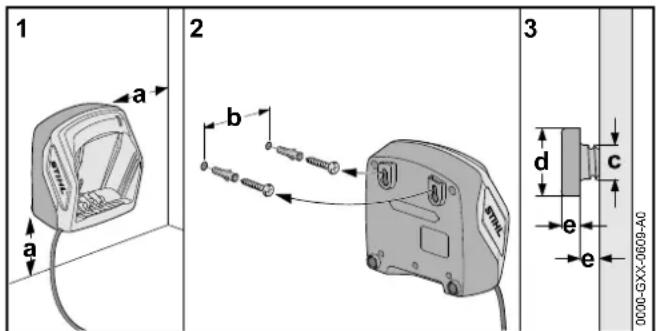

6.1 Acculader aan een muur monteren .....128

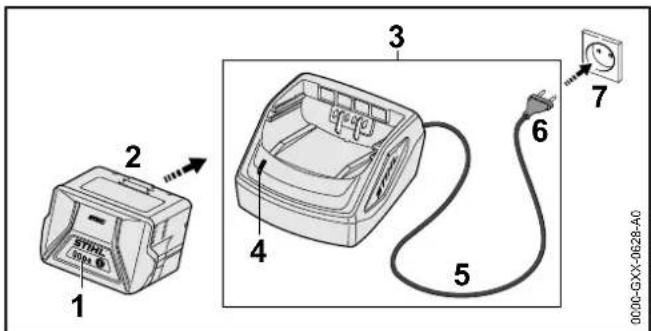

6.2 Accu laden 129

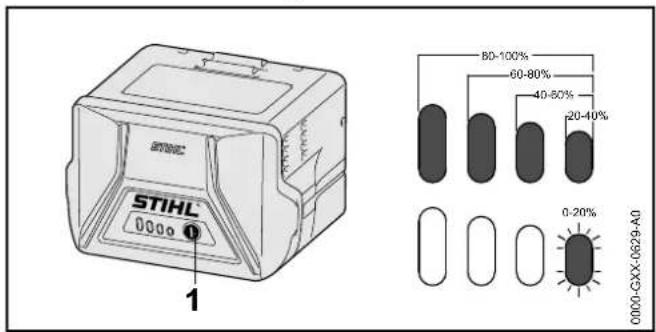

6.3 Laadtoestand weergeven....129
6.4 Leds op de accu 129
6.5 Led op acculader....129
7 Motorzeis monteren 130

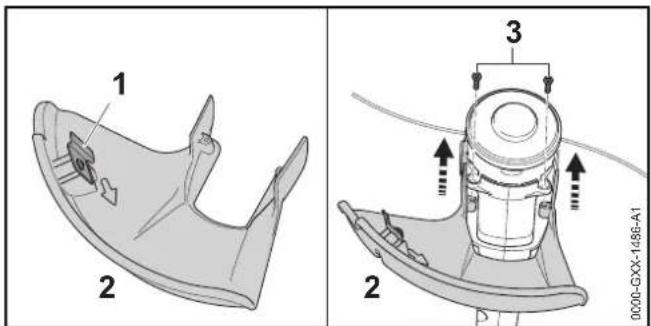

7.1 Beschermkap monteren ..... 130

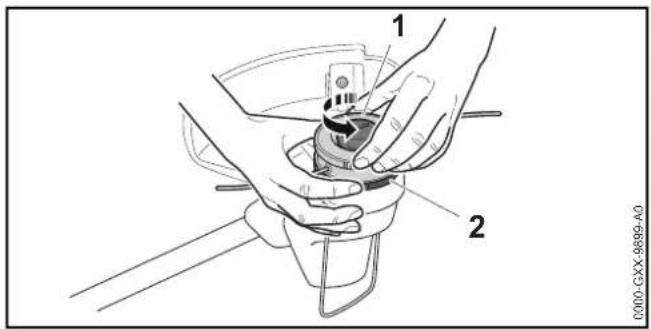

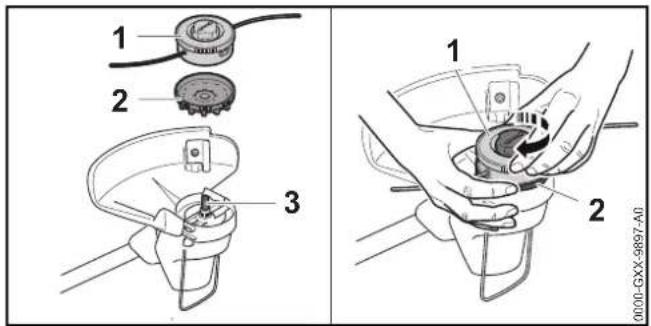

7.2 Maaikop aanbrengen en verwijderen .....130

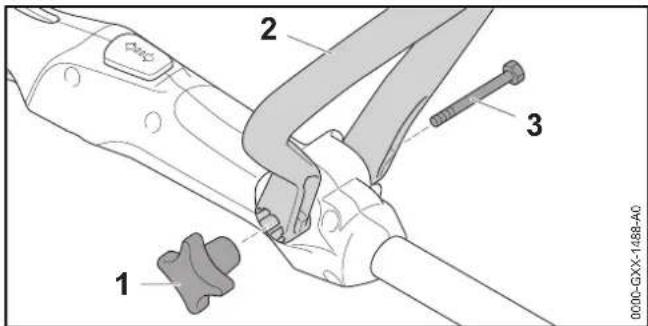

7.3 Beugelhandgreep monteren 131
8 Motorzeis voor de gebruiker instellen 131

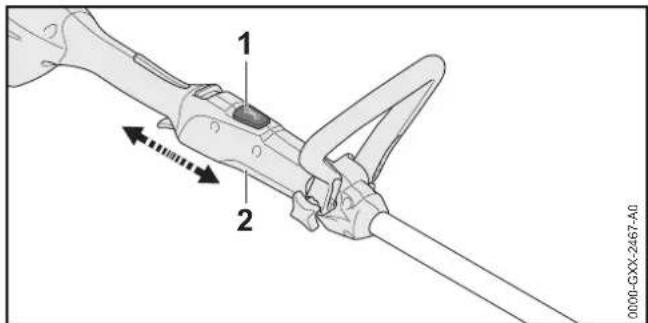

8.1 Steel-, of maaiboomlengte instellen ..... 131

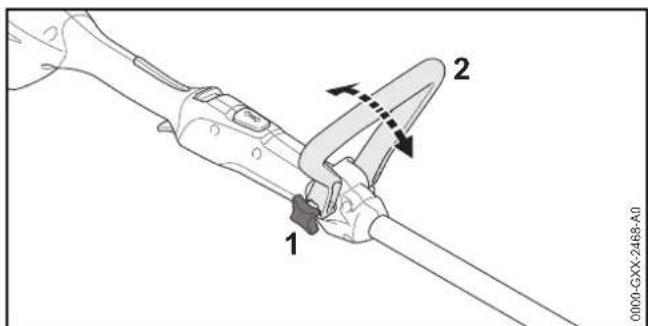

8.2 Beugelhandgreep afstellen 131
9 Accu aanbrengen en wegnemen 132

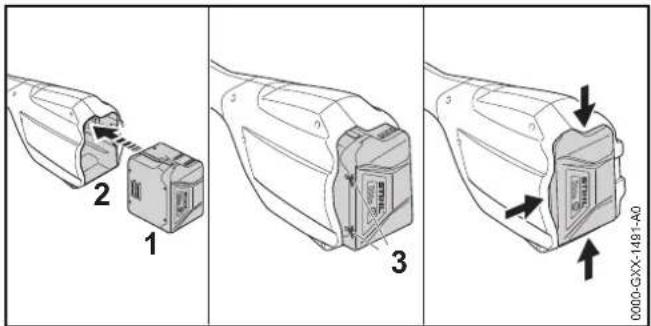

9.1 Accu aanbrengen 132

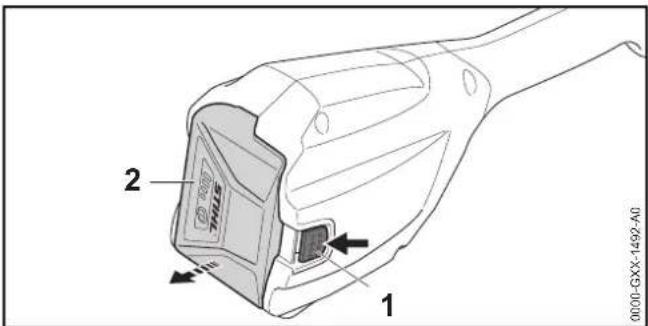

9.2 Accu wegnemen 132
10 Motorzeis inschakelen en uitschakelen 132

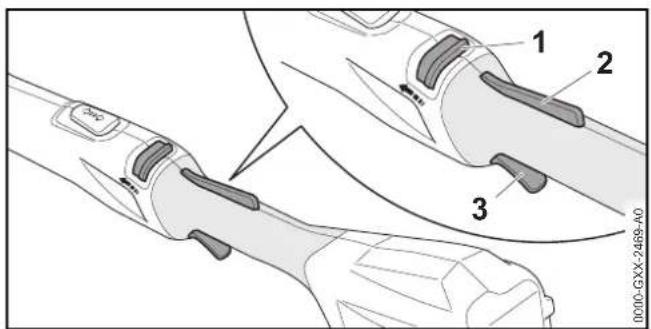

10.1 Motorzeis inschakelen 132
10.2 Motorzeis uitschakelen....133
11 Motorzeis en accu controleren 133
11.1 Bedieningselementen controleren....133
11.2 Accu controlleren/testen 133
12 Met de motorzeis werken 134

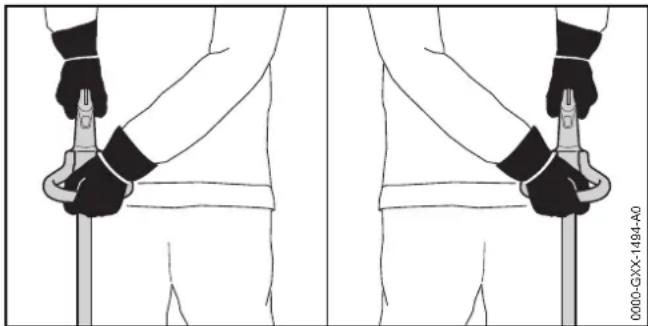

12.1 Motorzeis vasthouden en hanteren....134

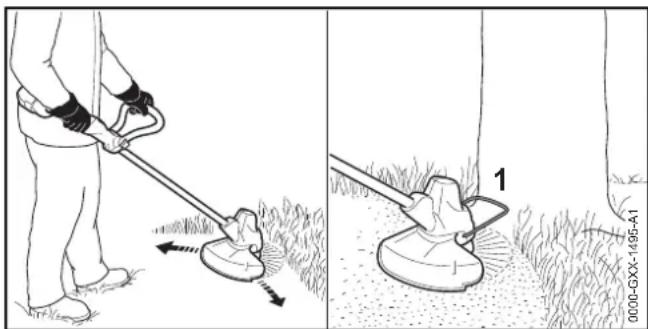

12.2 Maaien 134
12.3 Maaidraad bijstellen 134
13 Na de werkzaamheden 134
13.1 Na de werkzaamheden 134
14 Vervoeren 134
14.1 Motorzeis vervoeren ..... 134
14.2 Accu vervoeren 135
15 Opslaan 135
16.2 Beschermkap en snijgarnituur reinigen ..... 136
16.3 Accu reinigen .... 136
16.4 Acculader reinigen 136
17 Onderhoud 136
STIHL
Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en verwerking met elektronische systemen.
1 Voorwoord
Nederlands
17.1 Onderhoudsintervallen ..... 136
18 Repareren 136
18.1 Motorzeis, snijgarnituur, accu en acculader repareren 136
19 Storingen opheffen 137
19.1 Storingen in de motorzeis of de accu opheffen ....137
19.2 Storingen in de acculader opheffen .....138
20 Technische gegevens 139
20.1 Motorzeis STIHL FSA 57....139
20.2 STIHL AK-accu 139
20.3 Acculader STIHL AL 101....139
20.4 Verlengkabels 139
20.5 Geluids- en trillingswaarden....139
20.6 REACH....140
21 Combinaties van snijgarnituren en beschermkappen....140
21.1 Motorzeis STIHL FSA 57....140
22 Onderdelen en toebehoren 140
22.1 Onderdelen en toebehoren....140
23 Milieuverantwoord afvoeren 140
23.1 Motorzeis, accu en acculader milieuvriendelijk afvoeren 140
24 EU-conformiteitsverklaring 140
24.1 Motorzeis STIHL FSA 57....140
24.2 Opmerking conformiteit acculader STIHL AL 101 ..141
1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligheidsvoorschriften moeten worden aangehouden.
- Naast deze handleiding de volgende documenten lezen, begrijpen en bewaren:
- handleiding en verpakking van het gebruikte snijgarnituur
- veiligheidsinstructies accu STIHL AK
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschuwingen in de tekst
WAARSCHUWING
De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materiële schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
3 Overzicht

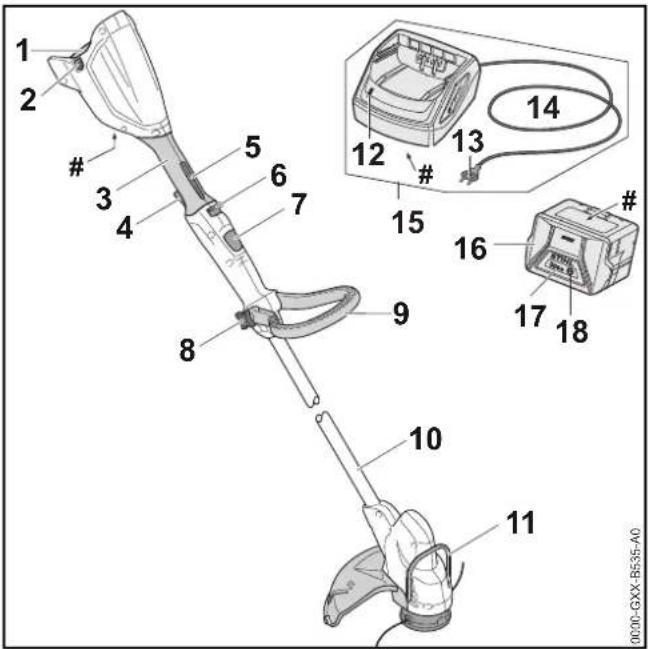

3.1 Motorzeis, accu en acculader
1 Accuschacht
De accuschacht neemt de accu op.
2 Blokkeerhendel
De blokkeerhendel borgt de accu in de accuschacht.
3 Bedieningshandgreep
De bedieningshandgreep dient voor het bedienen, vasthouden en hanteren van de motorzeis.
4 Schakelhendel
De schakelhendel schakelt de motorzeis in en uit.
5 Schakelhendelblokkering
De schakelhendelblokkering deblokkeert de schakelhendel.
3 Overzicht
Nederlands
6 Deblokkeringsschuif
De deblokkeringschuif deblokkeert samen met de schakelhendelblokkering de schakelhendel.
7 Blokkeerknop
De blokkeerknop blokkeert de verstelling in lengterichting van de steel/maaiboom.
8 Stergreepmoer
De stergreepmoer klemt de beugelhandgreep vast op de steel/maaiboom.
9 Beugelhandgreep
De beugelhandgreep dient voor het vasthouden en hanteren van de motorzeis.
10 Steel/maaiboom
De steel/maaiboom verbindt alle componenten.
11 Afstandhouder
De afstandhouder beschermt voorwerpen tegen contact met het snijgarnituur.
12 Led
De led geeft de status van de acculader weer.
13 Netstekker
De netstekker verbindt de aansluitkabel met een contactdoos
14 Aansluitkabel
De aansluitkabel verbindt de acculader met de netstekker.
15 Acculader
De accu voorziet de motorzeis van energie.
17 Leds
De leds geven de laadtoestand van de accu en storingen aan.
18 Druktoets
De druktoets activeert de leds op de accu.
# Typeplaatje met machinenummer

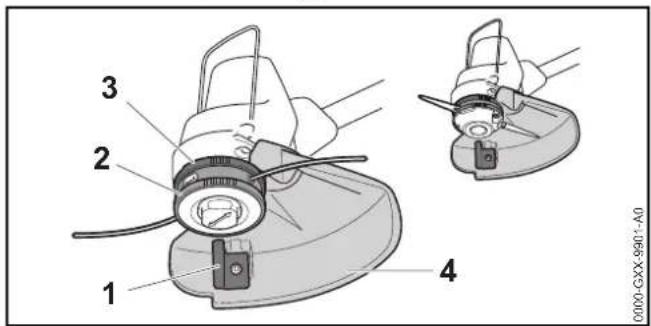

3.2 Beschermkap en snijgarnituren
Het afkortmes kort de maaidraad tijdens het werken in op de juiste lengte.
2 M a a i k o p
De maaikop bevat de maaidraden.
3 Schoepenwiel
Het schoepenwiel koelt de elektromotor.
4 Beschermkap
De beschermkap beschermt de gebruiker tegen opgeslingerde voorwerpen en tegen het contact met het snijgarnituur.
3.3 Pictogrammen
De pictogrammen kunnen op de motorzeis, de accu en de acculader staan en hebben de volgende betekenis:
Dit pictogram geeft aan in welke richting de deblokkeringsschuif moet worden verschoven.
Dit pictogram geeft het nominale toerental van het snijgarnituur weer.
4 leds knipperen rood. In de accu zit een storing.
De led brandt groen en de leds op de accu branden of knipperen groen. De accu wordt geladen.
De led knippert rood. Tussen de accu en de acculader is geen elektrisch contact of in de accu of in de acculader is een storing.
Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te maken.
De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accucellen. Het voor het gebruik beschikbare aantal ampère-uren is minder.
Elektrisch apparaat in een gesloten en droge ruimte gebruiken.
Het product niet met het huisvuil afvoeren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
4.1.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de motorzeis, de accu en de acculader hebben de volgende betekenissen:
Op de veiligheidsinstructies en de maatregelen hiervoor letten.
De handleiding lezen, begrijpen en bewaren.
Veiligheidsbril dragen.
Op de veiligheidsinstructies voor opgeslingerde voorwerpen en de maatregelen hiertegen letten.
De accu tijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen.
Motorzeis en de acculader beschermen tegen regen en vocht.
Veiligheidsafstand aanhouden.
Accu beschermen tegen hitte en vuur.
De accu beschermen tegen regen en vocht en niet onderdompelen in vloeistoffen.
Het toelaatbare temperatuurbereik van de accu aanhouden.
4.2 Gebruik conform de voorschriften
De motorzeis STIHL FSA 57 dient voor het maaien van gras.
De motorzeis mag niet worden gebruikt bij regen.
De STIHL AK-accu voorziet de motorzeis van energie.
De acculader STIHL AL 101 laadt de STIHL AK-accu.
WAARSCHUWING
- Accu's en acculaders, die niet door STIHL voor de motorzeis zijn vrijgegeven, kunnen leiden tot brand en explosiegevaar. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
▶ Motorzeis gebruiken met een STIHL AK-accu.
▶De STIHL AK-accu laden met behulp van een acculader STIHL AL 101, AL 300 of AL 500.
■ Als de motorzeis, de accu of de acculader niet volgens voorschrift wordt gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiële schade ontstaan. - Motorzeis, accu en acculader zo gebruiken als staat beschreven in deze handleiding.
4.3 Eisen aan de gebruiker
WAARSCHUWING
■ Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de motorzeis, de accu en de acculader niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De handleiding lezen, begrijpen en bewaren.
- Als de motorzeis, de accu of de acculader aan een andere persoon wordt doorgegeven: de handleiding meegeven.
- Controleren of de gebruiker aan de volgende eisen voldoet:
- De gebruiker is uitgerust.
- De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de motorzeis, de accu en de acculader te bedienen en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.
- De gebruiker kan de gevaren van de motorzeis, accu en acculader herkennen en inschatten.
- De gebruiker is meerderjarig of de gebruiker wordt overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
- De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe bevoegd persoon, voordat deze voor de eerste keer met de motorzeis gaat werken en de acculader in gebruik neemt.
- De gebruiker verkeert niet onder invloed van alcohol, medicamenten of drugs.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
4.4 Kleding en uitrusting
WAARSCHUWING
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen.
▶ Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.
▶ Een gelaatsbeschermer dragen.
▶ Een lange broek van slijtvast materiaal dragen.
■ Tijdens de werkzaamheden kan stof opdwarrelen. Ingeademd stof kan schadelijk zijn voor de gezondheid en allergische reacties veroorzaken.
▶ Een stofmasker dragen.
■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de motorzeis. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Nauwsluitende kleding dragen.
▶ Sjaals en sieraden afdoen.
■ Tijdens de werkzaamheden kan de gebruiker in contact komen met het roterende snijgarnituur. De gebruiker kan hierdoor ernstig letsel oplopen.
- Schoeisel van een slijtvast materiaal dragen.
▶ Een lange broek van slijtvast materiaal dragen.
■ Tijdens reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met het snijgarnituur of het afkortmes. De gebruiker kan letsel oplopen.
- Werkhandschoenen van een slijtvast materiaal dragen.
■ Als de gebruiker geen hiertoe geschikt schoeisel draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
▶ Stevig, dicht schoeisel met stroeve zool dragen.
4.5 Werkgebied en -omgeving
4.5.1 Motorzeis
⚠ WAARSCHUWING
■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de motorzeis en de opgeworpen voorwerpen niet herkennen en de gevaren hiervan niet inschatten.
Onbevoegde personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15 m om het werkgebied houden.
- Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden.
▶ Motorzeis niet zonder toezicht laten. - Zorg ervoor dat kinderen niet met de motorzeis kunnen spelen.
■ De motorzeis is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de motorzeis kan worden beschadigd.
- Niet in de regen en niet in een vochtige omgeving werken.
■ Elektrische componenten van de motorzeis kunnen vonken veroorzaken. Vonken kunnen in licht ontvlambare of een explosieve omgeving brand en explosies veroorzaken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Niet werken in een licht ontvlambare en niet in een explosieve omgeving.
4.5.2 Accu
⚠ WAARSCHUWING
■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de accu niet herkennen en de gevaren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplopen.
- Buitenstaanders, kinderen en huisdieren op afstand houden.
▶ Accu niet zonder toezicht laten.
4 Veiligheidsinstructies
Nederlands
- Zorg ervoor dat kinderen niet met de accu kunnen spelen.
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- Accu beschermen tegen hitte en vuur.
▶ Accu's nooit in het vuur gooien.
- De accu gebruiken bij temperaturen tussen de - 10 °C en + 50 °C en bij deze temperaturen ook opslaan.
- De accu beschermen tegen regen en vocht en niet onderdompelen in vloeistoffen.
- Accu weghouden van metalen voorwerpen.
- Accu niet blootstellen aan hoge druk.
- Accu niet in de magnetron plaatsen.
- Accu tegen chemicaliën en zouten beschermen.
4.5.3 Acculader
⚠ WAARSCHUWING
■ Buitenstaanders, kinderen kunnen de gevaren van de acculader en de elektrische stroom niet herkennen en ook niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig of fataal letsel oplopen.
▶Buitenstaanders, kinderen en huisdieren op afstand houden.
▶Acculader niet zonder toezicht laten.
Zorg ervoor dat kinderen niet met de acculader kunnen spelen.
■ De acculader is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de acculader kan worden beschadigd.
- Deze niet gebruiken in de regen en niet in een vochtige omgeving.
■ De acculader is niet beschermd tegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootgesteld, kan de acculader in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- Acculader in een gesloten en droge ruimte gebruiken.
- Acculader niet in een licht ontvlambare en ook niet in een explosieve omgeving gebruiken.
- Acculader niet op een licht ontvlambare ondergrond gebruiken.
- De acculader gebruiken bij temperaturen tussen de + 5 °C en + 40 °C en bij deze temperaturen ook opslaan.
■ Personen kunnen struikelen over de aansluitkabel. Personen kunnen letsel oplopen en de acculader kan worden beschadigd.
- De aansluitkabel plat op de vloer leggen.
4.6 Veilige staat
4.6.1 Motorzeis
De motorzeis verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
– De motorzeis is niet beschadigd.
- De motorzeis is schoon en droog.
- De bedieningselementen functioneren en er zijn geen wijzigingen aan aangebracht.
- Een in deze handleiding aangegeven combinatie van snijgarnituur en beschermkap is gemonteerd.
Nederlands
4 Veiligheidsinstructies
- Het snijgarnituur en de beschermkap zijn correct gemonteerd.
- Alleen origineel STIHL toebehoren voor deze motorzeis is gemonteerd.
- Het toebehoren is correct gemonteerd.
⚠ WAARSCHUWING
In een niet-veilige staat kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- Met een onbeschadigde motorzeis werken.
- Als de motorzeis vervuild of nat is: de motorzeis reinigen en laten drogen.
Aan de motorzeis geen wijzigingen aanbrengen. Uitzondering: montage van een in deze handleiding aangegeven combinatie van snijgarnituur en beschermkap. - Als de bedieningselementen niet functioneren: niet met de motorzeis werken.
▶ Metalen snijgarnituren niet monteren. - Alleen origineel STIHL toebehoren voor deze motorzeis monteren.
- Snijgarnituur en beschermkap zo monteren als in deze handleiding staat beschreven.
- Toebehoren zo monteren als in deze handleiding of in de handleiding van het toebehoren staat beschreven.
- Geen voorwerpen in de openingen van de motorzeis steken.
- Versleten of beschadigde stickers vervangen.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
4.6.2 Beschermkap
De beschermkap verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
– De beschermkap is niet beschadigd.
- Het afkortmes is correct gemonteerd.
⚠ WAARSCHUWING
■ In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. De gebruiker kan hierdoor ernstig letsel oplopen.
- Met een onbeschadigde beschermkap werken.
- Met een correct gemonteerd afkortmes werken.
- Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.
4.6.3 Maaikop
De maaikop verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De maaikop is niet beschadigd.
- De maaikop is niet geblokkeerd.
- De maaidraden zijn correct ingebouwd.
⚠ WAARSCHUWING
■ In een onveilige staat kunnen onderdelen van de maaikop of de maaidraden losraken en worden weggeslingerd. Personen kunnen ernstig letsel oplopen.
- Met een onbeschadigde maaikop werken.
- Maaidraad niet vervangen door metalen maaidraad.
- Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.
4 Veiligheidsinstructies
Nederlands
4.6.4 Accu
De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:
- De accu is onbeschadigd.
- De accu is schoon en droog.
- De accu werkt en is ongewijzigd
⚠ WAARSCHUWING
■ In een niet-veilige toestand kan de accu niet meer veilig werken. Personen kunnen ernstig letsel oplopen.
- Werk met een onbeschadigde en functionerende accu.
▶ Laad een beschadigde of defecte accu niet op.
- Als de accu vuil of nat is: reinig de accu en laat deze drogen.
▶ Wijzig de accu niet.
- Steek geen voorwerpen in de openingen van de accu.
- Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en maak geen kortsluiting.
▶ Open de accu niet.
▶ Vervang versleten of beschadigde waarschuwingsstickers.
■ Uit een beschadigde accu kan vloeistof lekken. Als de vloeistof met de huid of de ogen in contact komt, kunnen de huid of de ogen geïrriteerd raken.
▶ Vermijd contact met de vloeistof.
- Als er contact met de huid heeft plaatsgevonden: was de betreffende plekken van de huid met veel water en zeep.
- Als er contact met de ogen heeft plaatsgevonden: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts.
■ Een beschadigde of defecte accu kan vreemd ruiken, roken of branden. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Als de accu vreemd ruikt of rookt: gebruik de accu niet en houd deze uit de buurt van brandbare stoffen.
- Als de accu brandt: probeer de accu met een brandblusser of water te blussen.
4.6.5 Acculader
De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De acculader is niet beschadigd.
- De acculader is schoon en droog.
⚠ WAARSCHUWING
In een niet-veilige staat kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
▶ Een onbeschadigde acculader gebruiken.
- Als de acculader vervuild of nat is: acculader reinigen en laten drogen.
- Aan de acculader geen wijzigingen aanbrengen.
- Geen voorwerpen in de openingen van de acculader steken.
- Elektrische contacten van de acculader niet met metalen voorwerpen verbinden en kortsluiten.
▶ De acculader niet demonteren.
4.7 Werken
▲ WAARSCHUWING
■ De gebruiker kan in bepaalde situaties niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Rustig en met overleg werken.
- Als de lichtomstandigheden en het zicht slecht zijn: niet met de motorzeis werken.
▶ Motorzeis alleen bedienen.
- Het snijgarnituur vlak boven de grond houden.
▶ Op obstakels letten.
- Staand op de grond werken en het evenwicht behouden.
- Wanneer vermoeidheidsverschijnselen optreden: een pauze inlassen.
■ Door het draaiende snijgarnituur kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen.
- Het draaiende snijgarnituur dan ook niet aanraken.
- Als het snijgarnituur door een voorwerp wordt geblokkeerd: Motorzeis uitschakelen en de accu eruit nemen. Pas dan het voorwerp wegnemen.
■ Als de werking van de motorzeis zich tijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de motorzeis in een onveilige staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De werkzaamheden beeindigen, accu wegnemen en contact opnemen met een STIHL dealer.
■ Tijdens de werkzaamheden kunnen trillingen door de motorzeis worden gevormd.
▶ Handschoenen dragen.
▶ Werkpauzes inlassen.
- Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen.
■ Als het snijgarnituur tijdens de werkzaamheden een vreemd voorwerp raakt, kan dit of kunnen delen hiervan met hoge snelheid omhoog worden geslingerd. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- Vreemde voorwerpen uit het werkgebied verwijderen.
■ Als de schakelhendel wordt losgelaten, zal het snijgarnituur nog even doordraaien. Personen kunnen ernstig letsel oplopen.
- Wachten tot het snijgarnituur niet meer draait.
4.8 Laden
⚠ WAARSCHUWING
■ Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- De netstekker uit de contactdoos trekken.
■ De acculader kan bij een ontoereikende warmteafvoer oververhit worden en in brand raken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
▶ Acculader niet afdekken.
4.9 Elektriciteit aansluiten
Contact met stroom geleidende componenten kan ontstaan door de volgende oorzaken:
- De aansluitkabel of de verlengkabel is beschadigd.
- De netstekker van de aansluitkabel of de verlengkabel is beschadigd.
- De contactdoos is niet correct geïnstalleerd.
GEVAAR
- Contact met stroom geleidende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.
- Controleer dat de aansluitkabel, de verlengkabel en de netstekker hiervan niet zijn beschadigd.
Als de aansluitkabel of de verlengkabel beschadigd is:
▶ beschadigde plaats niet aanraken.
- De netstekker uit de contactdoos trekken.
- Aansluitkabel, verlengkabel en de netstekkers ervan met droge handen beetpakken.
- Netstekker van de aansluitkabel of de verlengkabel in een correct geïnstalleerde en beveiligde contactdoos met randaarde steken.
- Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluiten.
■ Een beschadigde of niet geschikte verlengkabel kan leiden tot een elektrische schok. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- Een verlengkabel met de juiste kabeldoorsnede gebruiken, 20.4.
⚠ WAARSCHUWING
■ Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd.
▶ Controleren of de netspanning en de netfrequentie van het lichtnet corresponderen met de gegevens op het typeplaatje van de acculader.
■ Een verkeerd neergelegde aansluitkabel en verlengkabel kunnen beschadigd raken en personen kunnen hierover struikelen. Personen kunnen letsel oplopen en de aansluitkabel of verlengkabel kan worden beschadigd.
- De aansluitkabel en verlengkabel zo neerleggen en kenmerken, dat personen niet kunnen struikelen.
- De aansluitkabel en verlengkabel zo neerleggen, dat deze niet gespannen zijn of verwikkeld kunnen raken.
- De aansluitkabel en verlengkabel zo neerleggen, dat deze niet kunnen worden beschadigd, kunnen knikken of afgekneld worden of ergens tegenaan schuren.
- Aansluitkabel en verlengkabel beschermen tegen hitte, olie en chemicaliën.
- De aansluitkabel en verlengkabel neerleggen op een droge ondergrond.
■ Tijdens de werkzaamheden wordt de verlengkabel warm. Als de warmte niet kan worden afgevoerd, kan dit leiden tot brand.
- Als een kabelhaspel wordt gebruikt: De kabelhaspel volledig uitrollen.
■ Als er elektrische bedrading en leidingen in de muur zitten, kunnen deze worden beschadigd als de acculader op de muur wordt bevestigd. Contact met elektrische
Nederlands
4 Veiligheidsinstructies
bedrading kan leiden tot een elektrische schok. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- Controleer of er op de geplande plaats geen elektrische bedrading en leidingen in de muur zitten.
■ Als de acculader niet zoals in deze handleiding staat beschreven op de muur is gemonteerd, kan de acculader of de accu van de muur vallen of kan de acculader te heet worden. Personen kunnen letsel oplopen en er kan materiële schade ontstaan. - Acculader zo op de muur monteren als in deze handleiding staat beschreven.
- Als de acculader met aangebrachte accu op een muur wordt gemonteerd, kan de accu uit de acculader vallen. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- De acculader eerst aan de muur monteren en daarna de accu plaatsen.
4.10 Vervoeren
4.10.1 Motorzeis
⚠ WAARSCHUWING
■ Tijdens het vervoer kan de motorzeis kantelen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
▶ Accu wegnemen.
▶ Motorzeis met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan kantelen en niet kan verschuiven.
4.10.2 Accu
⚠ WAARSCHUWING
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materiële schade ontstaan.
▶ Een beschadigde accu niet vervoeren.
- De accu in een elektrisch niet geleidende verpakking vervoeren.
■ Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- De accu in de verpakking zo verpakken dat deze niet kan bewegen.
- De verpakking zo zekeren, dat deze niet kan verschuiven.
4.11 Opslaan
4.11.1 Motorzeis
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de motorzeis niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
▶ Accu wegnemen.
- De motorzeis buiten het bereik van kinderen opslaan.
■ De elektrische contacten op de motorzeis en metalen onderdelen kunnen door vocht corroderen. De motorzeis kan worden beschadigd.
4 Veiligheidsinstructies
Nederlands
▶ Accu wegnemen.
- De motorzeis schoon en droog opslaan.
4.11.2 Accu
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de accu niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
- De accu buiten het bereik van kinderen opslaan.
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd.
- De accu schoon en droog opslaan.
- De accu in een gesloten ruimte opslaan.
- De accu gescheiden van de motorzeis en de acculader opslaan.
- De accu in een elektrisch niet geleidende verpakking opslaan.
- De accu bij temperaturen tussen de - 10 °C en + 50 °C opslaan.
4.11.3 Acculader
⚠ WAARSCHUWING
- Kinderen kunnen de gevaren van de acculader niet herkennen en ook niet inschatten. Kinderen kunnen ernstig of zelfs dodelijk letsel oplopen.
▶ Accu wegnemen.
- De acculader buiten het bereik van kinderen opslaan.
- De acculader is niet beschermd tegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de acculader worden beschadigd.
▶ Accu wegnemen.
- Als de acculader warm is: de acculader laten afkoelen.
▶De acculader schoon en droog opslaan.
▶De acculader in een gesloten ruimte opslaan.
- De acculader bij temperaturen tussen de + 5 °C en + 40 °C opslaan.

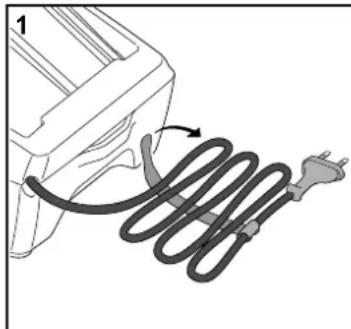

■ De aansluitkabel is niet bedoeld om de acculader daaraan te dragen of op te hangen. De aansluitkabel en de acculader kunnen worden beschadigd.
- De acculader bij het huis vastpakken en vasthouden. Een handgreepkom voor het gemakkelijk optillen van de acculader is aan de acculader aangebracht.
- De acculader ophangen aan de muurhouder.
4.12 Reinigen, onderhouden en repareren
⚠ WAARSCHUWING
■ Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de motorzeis wordt geplaatst, kan de motorzeis onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Accu wegnemen.
■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de motorzeis, de beschermkap, het snijgarnituur, de accu en de acculader beschadigen. Als de motorzeis, de beschermkap, het snijgarnituur, de accu of de acculader niet op de juiste wijze werden gereinigd, kunnen
Nederlands
componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig letsel oplopen.
▶ Motorzeis, beschermkap, snijgarnituur, accu en acculader zo reinigen als staat beschreven in deze handleiding.
- Als de motorzeis, de beschermkap, het snijgarnituur, de accu of de acculader niet correct werden onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- Motorzeis, beschermkap, snijgarnituur, accu en acculader niet zelf onderhouden of repareren.
- Als aan de motorzeis, de beschermkap, het snijgarnituur, de accu of de acculader onderhouds- of reparatiewerkzaamheden moeten worden uitgevoerd: contact opnemen met een STIHL dealer.
5 Motorzeis klaarmaken voor gebruik
5.1 Motorzeis klaarmaken voor gebruik
Telkens voor het begin van de werkzaamheden moeten de volgende handelingen worden uitgevoerd:
- Controleren of de volgende delen zich in de veilige staat bevinden:
- Motorzeis, 4.6.1.
- Beschermkap, 4.6.2.
- M a a i k o p, 4.6.3.
- Accu, 4.6.4.
- Acculader, 4.6.5.
▶ Accu controleren/testen, 11.2.
▶ Accu volledig laden, 16.2.
▶ Motorzeis reinigen, ☐16.1.
▶ Beschermkap monteren, 7.1.
▶ Beugelhandgreep monteren, 7.3.
5 Motorzeis klaarmaken voor gebruik
▶ Steel-, of maaiboomlengte instellen, 8.1.
▶ Beugelhandgreep afstellen, 8.2.
▶ Bedieningselementen controleren, 11.1.
- Als tijdens de controle/test van de bedieningselementen 3 leds rood knipperen: de accu er uitnemen en contact opnemen met een STIHL dealer. In de motorzeis zit een storing.
- Als de stappen niet kunnen worden uitgevoerd: motorzeis niet gebruiken en contact opnemen met een STIHL dealer.
6 Accu laden en leds
6.1 Acculader aan een muur monteren
De acculader kan aan een muur worden gemonteerd.
- Juiste bevestigingsmaterialen zijn gebruikt.
- De acculader is waterpas.
-
De volgende maatvoering is aangehouden:
-
a = minimaal 100 mm
-b (voor AL 101) = 75 mm - b (voor AL 300 en AL 500) = 120 mm
-c=4.5mm
-d=9mm
-e=2,5mm
6.2 Accu laden
De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging-times weergegeven.
Als de netstekker op een contactdoos is aangesloten en de accu in de acculader wordt geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen schakelt de acculader automatisch uit.
Tijdens het laden worden de accu en de acculader warmer.
De acculader (3) voert een zelftest door. De led (4) brandt ca. 1 seconde lang groen en ca. 1 seconde lang rood.
▶ Aansluitkabel (5) aanbrengen. - Accu (2) in de geleidingen van de acculader (3) plaatsen en tot aan de aanslag hierop drukken.
De led (4) brandt groen. De leds (1) branden groen en de accu (2) wordt geladen. - Als de led (4) en de leds (1) niet meer branden: netstekker (6) uit de contactdoos (7) trekken.
De accu is volledig geladen.
▶ Accu (2) wegnemen.
6.3 Laadtoestand weergeven
De leds branden ca. 5 seconden lang groen en geven de laadtoestand weer.
- Als de rechterled groen knippert: accu laden.
6.4 Leds op de accu
De leds kunnen de laadtoestand van de accu of storingen aangeven. De leds kunnen groen of rood branden of knipperen.
Als de leds groen branden of knipperen wordt de laadtoestand weergegeven.
- Als de leds rood branden of knipperen: storingen opheffen, 19.
In de motorzeis of in de accu zit een storing.
6.5 Led op acculader
De led geeft de status van de acculader weer.
Als de led groen brandt, wordt de accu geladen.
- Als de led rood knippert: storingen opheffen. In de acculader zit een storing.
7 Motorzeis monteren
▶ Motorzeis uitschakelen en de accu eruit nemen.
- Beschermkap (2) tot aan de aanslag in de geleidingen van de behuizing schuiven.
De beschermkap (2) ligt gelijk met de behuizing.
▶ Bouten (3) aanbrengen en vastdraaien.
Beschermkap (2) mag niet weer worden uitgebouwd.
7.2 Maaikop aanbrengen en verwijderen
7.2.1 Maaikop monteren
▶ Motorzeis uitschakelen en de accu eruit nemen.
Als het schoepenwiel niet is gemonteerd, wordt de elektromotor niet voldoende gekoeld en schakelt de motorzeis tijdens de werkzaamheden uit.
▶ Schoepenwiel (2) vasthouden met de hand.
- Maaikop (1) op de as (3) plaatsen en met de hand rechtsom en vastdraaien.
7.2.2 Maaikop verwijderen
▶ Schoepenwiel (2) vasthouden met de hand.
▶ Maaikop (1) linksom losdraaien.
▶ Schoepenwiel wegnemen.
7.3 Beugelhandgreep monteren
- Motorzeis uitschakelen en de accu eruit nemen.
- De benen van de beugelhandgreep (2) uit elkaar drukken en de beugelhandgreep (2) op de bedieningshandgreep plaatsen tot de beugelhandgreep (2) vastklikt.
▶ Bout (3) door de boring steken. - Stergreepmoer (1) hierop draaien en vastdraaien.
Beugelhangreep (2) hoeft niet weer te worden uitgebouwd.
8 Motorzeis voor de gebruiker instellen
8.1 Steel-, of maaiboomlengte instellen
De steel/maaiboom kan, afhankelijk van de lichaamsgrootte van de gebruiker, in verschillende lengten worden ingesteld.
▶ Motorzeis uitschakelen en de accu eruit nemen.
▶ Steel/maaiboom vasthouden.
- Bedieningshandgreep (2) in de gewenste stand trekken of schuiven.
▶ Blokkeerknop (1) loslaten.
- Bedieningshandgreep (2) iets verschuiven tot deze vastklikt.
8.2 Beugelhandgreep afstellen
De beugelhandgreep kan, afhankelijk van de lichaamslengte van de gebruiker, in verschillende standen worden ingesteld.
▶ Motorzeis uitschakelen en de accu eruit nemen.
- Beugelhandgreep (2) in de gewenste stand kantelen.
▶ Stergreepmoer (1) vastdraaien.
9 Accu aanbrengen en wegnemen
9.1 Accu aanbrengen
De pijlen (3) op de accu (1) zijn nog zichtbaar en de accu (1) is in de accuschacht (2) geborgd. Tussen de motorzeis en de accu (1) is er geen elektrisch contact. - Accu (1) tot aan de aanslag in de accuschacht (2) drukken.
De accu (1) klikt met een tweede klik vast en ligt gelijk met de behuizing van de motorzeis.
9.2 Accu wegnemen
▶ Motorzeis op een vlakke ondergrond plaatsen.
- Een hand zo voor de accuschacht houden dat de accu (2) er niet kan uitvallen.
10 Motorzeis inschakelen en uitschakelen
10.1 Motorzeis inschakelen
- Motorzeis met één hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
- Motorzeis met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.
- Schakelhendelblokkering (2) met de hand indrukken en ingedrukt houden. De deblokkeringsschuif (1) kan worden losgelaten.
11 Motorzeis en accu controleren
Nederlands
- Schakelhendel (3) met de wijsvinger indrukken en ingedrukt houden.
Het toerental van de motorzeis loopt op en het snijgarnituur gaat draaien.
10.2 Motorzeis uitschakelen
- Schakelhendel en schakelhendelblokkering loslaten.
- Wachten tot het snijgarnituur niet meer draait.
- Als het snijgarnituur blijft draaien: de accu wegnemen en contact opnemen met een STIHL dealer. De motorzeis is defect.
11 Motorzeis en accu controleren
11.1 Bedieningselementen controleren
Deblokkeringsschuif, schakelhendelblokkering en schakelhendel
▶ Accu wegnemen.
▶ Probeer de schakelhendel in te drukken, zonder de deblokkeringsschuif en de schakelhendelblokkering in te drukken.
- Als de schakelhendel kan worden ingedrukt: motorzeis niet gebruiken en contact opnemen met een STIHL dealer.
De deblokkeringsschuif of de schakelhendelblokkering zijn defect.
- Deblokkeringschuif met de duim in de richting van de beugelhandgreep schuiven en vasthouden.
- Schakelhendelblokkering indrukken en ingedrukt houden.
▶ Schakelhendel indrukken.
- Schakelhendel, schakelhendelblokkering en deblokkeringsschuif loslaten.
▶ Als de schakelhendel, de schakelhendelblokkering of de deblokkeringsschuif moeilijk beweegt of niet terugveert in de uitgangsstand: motorzeis niet gebruiken en contact opnemen met een STIHL dealer.
De schakelhendel, de schakelhendelblokkering of de deblokkeringschuif is defect.
Motorzeis inschakelen
▶ Accu aanbrengen.
- Deblokkeringsschuif met de duim in de richting van de beugelhandgreep schuiven en vasthouden.
- Schakelhendelblokkering indrukken en ingedrukt houden.
- Schakelhendel indrukken en ingedrukt houden. Het snijgarnituur draait.
- Als 3 leds rood knipperen: de accu er uitnemen en contact opnemen met een STIHL dealer.
In de motorzeis zit een storing.
- Schakelhendel loslaten.
Het snijgarnituurdraait nog even door.
- Als het snijgarnituur blijft draaien: de accu er uitnemen en contact opnemen met een STIHL dealer.
De motorzeis is defect.
11.2 Accu controleren/testen
▶ Druktoets op de accu indrukken. De leds branden of knipperen.
▶ Als de leds niet branden of knipperen: accu niet gebruiken en contact opnemen met een STIHL dealer.
In de accu zit een storing.
12 Met de motorzeis werken
12.1 Motorzeis vasthouden en hanteren
- Motorzeis met één hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
▶ Motorzeis met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.
12.2 Maaien
De afstand van het snijgarnituur ten opzichte van de grond bepaalt de maaihoogte.
- De motorzeis gelijkmatig heen en weer bewegen.
Langzaam en gecontroleerd in voorwaartse richting lopen.
- Als met een afstandhouder wordt gewerkt: afstandhouder (1) geheel uitklappen.
12.3 Maaidraad bijstellen
- Met de draaiende maaikop even de grond aantippen. De maaidraad wordt circa 30 mm langer.
Het afkortmes in de beschermkap kort de maaidraad automatisch op de juiste lengte af.
Als de maaidraden korter dan 25 mm zijn, kunnen deze niet automatisch worden bijgesteld.
▶ Motorzeis uitschakelen en de accu eruit nemen.
- Knop op de maaikop indrukken en ingedrukt houden.
- De maaidraden er met de hand uittrekken.
- Als de maaidraden niet meer naar buiten kunnen worden getrokken: spoel met maaidraad vervangen.
De spoel is leeg.
13 Na de werkzaamheden
13.1 Na de werkzaamheden
▶ Motorzeis uitschakelen en de accu eruit nemen.
- Als de motorzeis nat is: de motorzeis laten drogen.
- Als de accu nat is: de accu laten drogen.
▶ Motorzeis reinigen.
▶ Beschermkap reinigen.
▶ Snijgarnituur reinigen.
▶ De accu reinigen.
14 Vervoeren
14.1 Motorzeis vervoeren
▶ Motorzeis uitschakelen en de accu eruit nemen.
- De steel/maaiboom op de kleinste lengte instellen.
▶ Motorzeis met één hand zo op de steel/maaiboom dragen, dat het snijgarnituur naar achteren is gericht en de motorzeis in balans is.
15 Opslaan
Nederlands
- Als de motorzeis in een auto wordt vervoerd: de motorzeis zo borgen dat deze niet kan kantelen en verschuiven.
14.2 Accu vervoeren
▶ Motorzeis uitschakelen en de accu eruit nemen.
- Controleren of de accu in een veilige, goede staat verkeert.
- Accu zo verpakken dat aan de volgende voorwaarden wordt voldaan:
- De verpakking is niet elektrisch geleidend.
- De accu kan in de verpakking niet schuiven.
- De verpakking zo zekeren, dat deze niet kan verschuiven.
De accu valt onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De accu is als UN 3480 (lithium-ionen-accu's) geclassificeerd en werd conform het UN handboek Prüfungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontroleerd/getest.
De transportvoorschriften zijn onder www.stihl.com/safety-data-sheets weergegeven.
15 Opslaan
15.1 Motorzeis opslaan
- Motorzeis uitschakelen en de accu eruit nemen.
▶ Spoel uitbouwen. - De motorzeis zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- De motorzeis bevindt zich buiten het bereik van kinderen.
- De motorzeis is schoon en droog.
15.2 Accu opslaan
STIHL adviseert, de accu in een laadtoestand tussen 40 % en 60 % (2 groen brandende leds) op te slaan.
- De accu zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- De accu bevindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
- De accu bevindt zich in een gesloten ruimte.
- De accu is losgekoppeld van de motorzeis en de acculader.
- De accu zit in een elektrisch niet geleidende verpakking.
- De accutemperatuur ligt tussen de - 10 °C en + 50 °C.
15.3 Acculader opbergen
- De netstekker uit de contactdoos trekken.
▶ Accu wegnemen.
- De aansluitkabel opwikkelen en aan de acculader bevestigen.
-
De acculader zo opslaan dat aan de volgende voorwaarden wordt voldaan:
-
De acculader bevindt zich buiten het bereik van kinderen.
- De acculader is schoon en droog.
- De acculader bevindt zich in een gesloten ruimte.
- De acculader is losgekoppeld van de accu.
- De acculader is niet opgehangen aan de aansluitkabel.
- De acculader staat bloot aan temperaturen tussen +5^ en +40^ .
16 Reinigen
16.1 Motorzeis reinigen
▶ Motorzeis uitschakelen en de accu eruit nemen.
▶ Motorzeis met een vochtige doek reinigen.
- Vreemde delen uit de accuschacht verwijderen en de accuschacht met een vochtige doek schoonmaken.
- Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen.
- Het gebied onder het schoepenwiel met een kwast of een zachte borstel reinigen.
16.2 Beschermkap en snijgarnituur reinigen
▶ Motorzeis uitschakelen en de accu eruit nemen.
- Beschermkap en snijgarnituur met een vochtige doek of een zachte borstel reinigen.
16.3 Accu reinigen
- De accu met een vochtige doek reinigen.
16.4 Acculader reinigen
- De netsteker uit de contactdoos trekken.
- De acculader met een vochtige doek reinigen.
- Elektrische contacten van de acculader met een kwast of een zachte borstel reinigen.
17 Onderhoud
17.1 Onderhoudsintervallen
Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden. STIHL adviseert de volgende onderhoudsintervallen:
Jaarlijks
▶ Motorzeis door een STIHL dealer laten controleren.
18 Repareren
18.1 Motorzeis, snijgarnituur, accu en acculader repareren
De gebruiker kan de motorzeis, het snijgarnituur, de accu en de acculader niet zelf repareren.
▶ Als de motorzeis of het snijgarnituur zijn beschadigd: motorzeis of snijgarnituur niet gebruiken en contact opnemen met een STIHL dealer.
- Als de accu defect of beschadigd is: Accu vervangen.
- Als de acculader defect of beschadigd is: Acculader vervangen.
- Als de aansluitkabel defect of beschadigd is: de acculader niet gebruiken en de aansluitkabel door een STIHL dealer laten vervangen.
19 Storingen opheffen
19.1 Storingen in de motorzeis of de accu opheffen
| Storing Leds op de accu Oorzaak Remedie | |||
| De motorzeis loopt bij het inschakelen niet aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. | ▸ Accu laden. |
| 1 led brandt rood. | De accu is te warm of te koud. | ▸ Accu wegnemen.▸ Accu laten afkoelen of verwarmen. | |
| 3 leds knipperen rood. | In de motorzeis zit een storing. | ▸ Accu wegnemen.▸ Elektrische contacten in de accuschacht reinigen.▸ Accu aanbrengen.▸ Motorzeis inschakelen.▸ Als er nog steeds 3 leds rood knipperen: motorzeis niet gebruiken en contact opnemen met een STIHL dealer. | |
| 3 leds branden rood. | De motorzeis is te warm. | ▸ Accu wegnemen.▸ Motorzeis laten afkoelen. | |
| 4 leds knipperen rood. | In de accu zit een storing. | ▸ De accu wegnemen en opnieuw aanbrengen.▸ Motorzeis inschakelen.▸ Als er nog steeds 4 leds rood knipperen: de accu niet gebruiken en contact opnemen met een STIHL dealer. | |
| De elektrische aansluiting tussen de motorzeis en de accu is onderbroken. | ▸ Accu wegnemen.▸ Elektrische contacten in de accuschacht reinigen.▸ Accu aanbrengen. | ||
| De motorzeis of de accu zijn vochtig. | ▸ De motorzeis of accu laten drogen. | ||
| De motorzeis schakelt tijdens het gebruik uit. | 3 leds branden rood. | De motorzeis is te warm. | ▸ Accu wegnemen.▸ Motorzeis laten afkoelen. |
| Er is een elektrische storing. | ▸ De accu wegnemen en opnieuw aanbrengen.▸ Motorzeis inschakelen. | ||
| De werktijd van de motorzeis is te kort. | De accu is niet voldoende geladen.De levensduur van de accu is overschreden. | ▸ Accu volledig laden.▸ Accu vervangen. | |
| De maaikop kan niet handmatig worden verwijderd. | De maaikop is te stevig vastgedraaid. | ▸ Schoepenwiel blokkeren met behulp van de blokkeerpen.▸ De maaikop handmatig losdraaien.▸ Blokkeerpen uit de boring trekken. | |
| Na het plaatsen van de accu in de acculader start de laadprocedure niet. | 1 led brandt rood. | De accu is te warm of te koud. | ▸ Accu in de acculader laten zitten.De laadprocedure start automatisch zodra het toelaatbare temperatuurbereik is bereikt. |
19.2 Storingen in de acculader opheffen
| Storing Led op acculader Oorzaak Remedie | |||
| De accu wordt niet opgeladen. | De led knippert rood. | De elektrische aansluiting tussen de acculader en de accu is onderbroken. | ▸ Accu wegnemen.▸ Elektrische contacten op de acculader reinigen.▸ Accu aanbrengen. |
| In de acculader zit een storing. | ▸ Acculader niet gebruiken en contact opnemen met een STIHL dealer. | ||
– Vrijgegeven accu: STIHL AK
- Gewicht zonder accu, snijgarnituur en beschermkap: 2,4 kg
- Lengte zonder snijgarnituur: 1490 mm tot 1690 mm
De werktijd staat onder www.stihl.com/battery-life weergegeven.
20.2 STIHL AK-accu
– Accutechnologie: lithium-ionen
- Spanning: 36 V
- Capaciteit in Ah: zie typeplaatje
– Aantal ampère-uren in Wh: zie typeplaatje
– Gewicht in kg: zie typeplaatje
- Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10 °C tot + 50 °C
20.3 Acculader STIHL AL 101
– Nominale spanning: zie typeplaatje
– Frequentie: zie typeplaatje
- Nominaal vermogen: zie typeplaatje
- Laadstroom: zie typeplaatje
- Toelaatbaar temperatuurbereik voor gebruik en opslag: + 5 °C tot + 40 °C
De laadtijden zijn onder www.stihl.com/charging-times weergegeven.
20.4 Verlengkabels
Als gebruik wordt gemaakt van een verlengkabel, moeten de aders, afhankelijk van de spanning en de lengte van de verlengkabel minimaal de volgende doorsnede hebben:
Als de nominale spanning op het typeplaatje 220 V tot 240 V bedraagt:
- Kabellengte tot 20 m: AWG 15/1,5 mm ^2
- Kabellengte 20 m tot 50 m: AWG 13/2,5 mm ^2
Als de nominale spanning op het typeplaatje 100 V tot 127 V bedraagt:
- Kabellengte tot 10 m: AWG 14/2,0 mm ^2
– Kabellengte 10 m tot 30 m: AWG 12/3,5 mm ^2
20.5 Geluids- en trillingswaarden
De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2 m / s ^2 .
STIHL adviseert een gehoorbeschermer te dragen.
– Geluiddrukniveau L_pA gemeten volgens EN 50636-2-91:74 dB(A)
– Geluidvermogensniveau L_wA gemeten volgens EN 50636-2-91: 89 dB(A)
- Trillingswaarde a_hv gemeten volgens EN 50636-2-91, bedieningshandgreep en beugelhandgreep: 4,0 ~m / s^2 .
De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en kunnen worden geraadpleegd voor de vergelijking van elektrische apparaten. De werkelijk optredende trillingswaarden kunnen afwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehouden met de tijden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.
Nederlands
Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.
20.6 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
21 Combinaties van snijgarnituren en beschermkappen
21.1 Motorzeis STIHL FSA 57
De volgende maaikoppen mogen samen met de beschermkap worden gemonteerd:
- Maaikop AutoCut C 3-2:
- met maaidraad "rond, stil" met een diameter van 1,6 mm of 2,0 mm
- Maaikop PolyCut 3-2:
- met messen
22 Onderdelen en toebehoren
22.1 Onderdelen en toebehoren
STIHL GI ^
Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
21 Combinaties van snijgarnituren en beschermkappen
23 Milieuverantwoord afvoeren
23.1 Motorzeis, accu en acculader milieuvriendelijk afvoeren
Informatie betreffende het milieuvriendelijk verwerken/afvoeren is verkrijgbaar bij de STIHL dealer.
▶ Motorzeis, beschermkap, snijgarnituur, accu, acculader, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.
24 EU-conformiteitsverklaring
24.1 Motorzeis STIHL FSA 57
D-71336 Waiblingen Duitsland
verklaart als enige verantwoordelijke, dat
- Constructie: Accumotorzeis
- Fabrieksmerk: STIHL
- Type: FSA57
– Serie-identificatie: 4522
voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN ISO 12100 met inachtneming van de norm EN 50636-2-91.
Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werd gehandeld volgens de richtlijn 2000/14/EG, bijlage VIII.
Uitvoerende keuringsinstantie: TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln, Duitsland
24 EU-conformiteitsverklaring
Nederlands
– Gemeten geluidvermogensniveau: 89 dB(A)
– Gegarandeerd geluidvermogensniveau: 91 dB(A)
De technische documentatie wordt bij de productgoedkeuring van ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.
Waiblingen, 28-10-2019
24.2 Opmerking conformiteit acculader STIHL AL 101
Deze acculader is overeenkomstig de volgende richtlijnen geproduceerd en in omloop gebracht: 2014/35/EU, 2014/30/EU en 2011/65/EU.
Het productiejaar, het productieland en het machinenummer staan vermeld op de acculader.
De complete EG-conformiteitsverklaring is bij de firma ANDREAS STIHL AG & Co. KG, Badstraße 115, 71336 Waiblingen, Duitsland verkrijgbaar.
0458-806-9621-A
INT1
www.stihl.com
