GEBRUIKSAANWIJZING FSA 60 R SET STIHL

1 Voorwoord. 83
2 Informatie met betrekking tot deze handeiding. 83
3 Overzicht 84
4Veiligheidsinstructies. 85
5 Motorzeis klaarmaken voor gebruik. 92
6 Accu laden en leds. 92
7 Motorzeis monteren 93
8 Motorzeis voor de gebruiker instellen.... 95
9 Accu aanbrengen en wegemen 95
10 Motorzeis inschakelen en uitschakelen... 96
11 Motorzeis en accu controleren. 96
12 Met de motorzeis werken. 97
13 Na de werkzaamheden 97
14 Vervoeren 97
15 Opslaan. 98
16 Reinigen. 98
17 Onderhoud 99
18 Repareren 99
19 Storingen opheffen. 99

20 Technische gegevens 100
21 Combinations van snijgarnituren en beschemkappen 101
22 Onderdelen en toebehoren. 101
23 Milieuverantwoord afvoeren. 101
24 EU-conformiteitsverklaring. 101
25 UKCA-conformiteitsverklaring. 102

1 Voorwoord

Geachte client(e),

Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit.
Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijk omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

De lokale veiligheidsvoorschriften要去en worden aangehonden.

• Naast deze handleiding de volgende documents lezen, begrijpen en bewaren:
• handleiding en verpakking van het gebruikte snijgarnituur
  -veiligheidsinstructies accu STIHL AK
  Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets

2.2 Aanduiding van de waarschuwingen in de tekst

WAARSCHUWING

De aanwijzing duidt op gevaren die kuren leiden tot ernstig letsel of zelfs tot de dood.

De genoemde maatregelen können ernstig letsel of de dood voorkomen.

LETOP

• De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.
  De genoemde maatregelen können materi- ele schade voorkomen.

2.3 Symbolen in de tekst

Dit symbolism verwijst maar een hoofdstuk in deze handleiding.

3 Overzicht

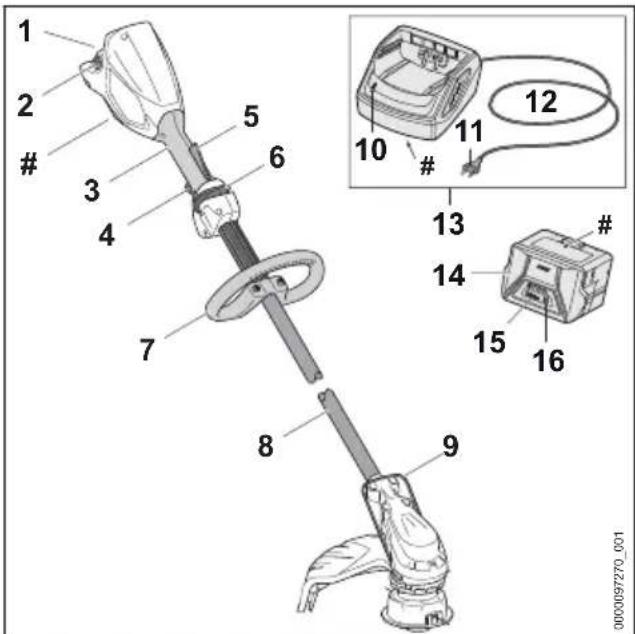

3.1 Motorzeis, accu en acculader

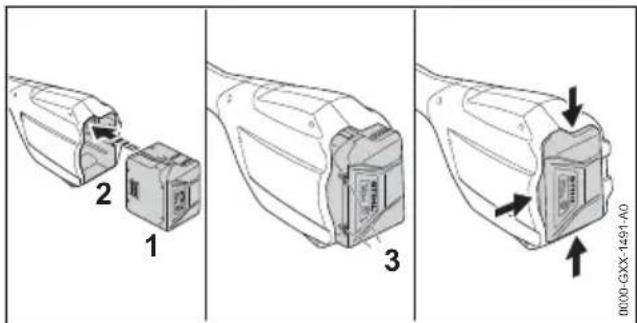

1 Accuschacht

De accu worden odergebracht in de accuschacht.

2 Arreteerpal

De bedieningshandgreep dient voor het bedieren, vasthouden en hanteren van de motorzeis.

4 Schakelhendel

De schakelhendel schakelt de motorzeis in enuit.

5 Ergo-hendel

De Ergo-hendel houdt de deblokkeringsschuif op+zijn plek wanner de schakelhendel worden losgelaten.

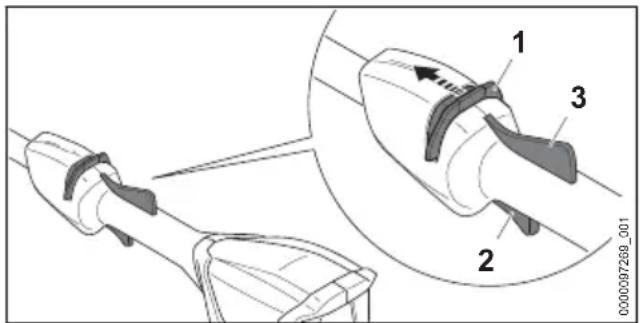

6 Deblokkeringsschuif

De deblokkeringsschuif ontgrendelt de schakelhendel.

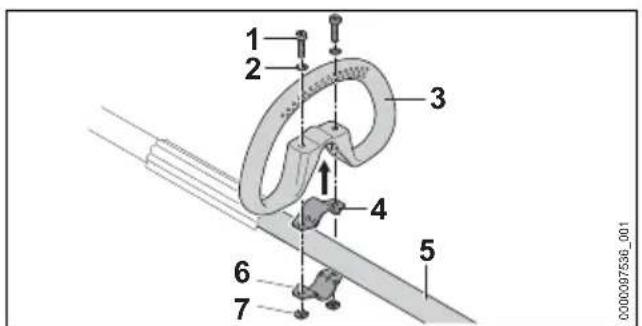

7 Beugelhandgreep

De beugelhandgreep dient voor het vasthouden en hanteren van de motorzeis.

8 Steel

De steel verbindt alle componenten.

9 Afstandhouser

De afstandhouser beschermt voorwerpen gegen contact met het snijgarnituur.

10 Led

De led geeft de status van de acculader wee.

11Netstekker

De netstekker verbindt de aansluitkabel met een contactdoos

12 Aansluitkabel

De aansluitkabel verbindt de acculader met de netstekker.

13 Acculader

De accu voorziet de motorzeis van energie.

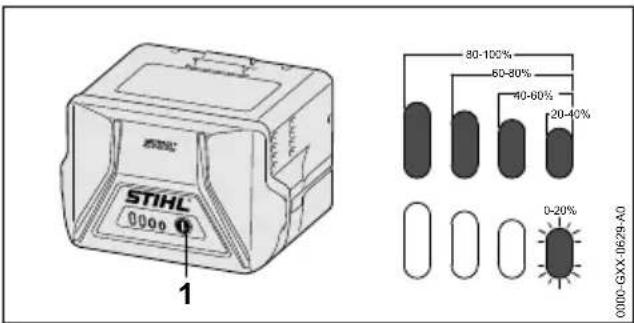

15 LEDs

De leds geleven de laadtoestand van de accu en storingen aan.

16 Druktoets

De druktoets activeert de leds op de accu.

Typeplaatje met machinenummer

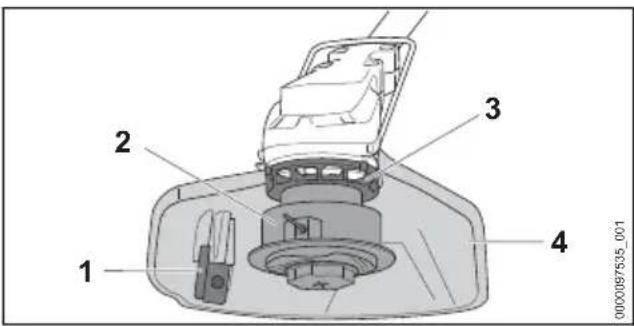

3.2 Beschermkap en snijgarnituren

1 Afkortmes

Het afkortmes kort de maaidraadijdens het werken in op de juiste lenghte.

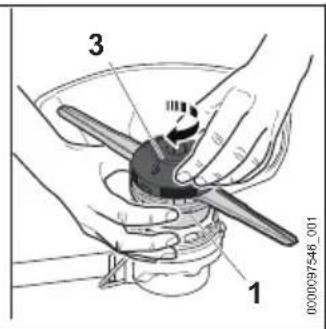

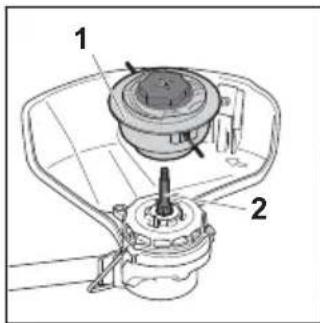

2 Maaikop

De maaikop bevat de maaidraden.

3 Schoepenwiel

Het schoepenwiel koelt de elektromotor.

4 Beschermkap

De beschemkap beschermt de gebruiker gegen opgeslingerde voorwerpen en gegen het contact met het snijgarnituur.

3.3 Pictogrammen

De pictogrammen kuren op de motorzeis, de accu en de acculader staan en hebben de volgende betekenis:

Dit pictogram geeft aan in welke richting de deblokkeringsschuif moet worden verschoven.

Dit pictogram geeft het nominale toerental van het snijgarnituur wee.

4 leds knipperen rood. In de accu zit een storing.

De led brandt groen en de leds op de accu branden of knipperen groen. De accu worden geladen.

De led knippert rood. Tussen de accu en de acculader is geen elektrisch contact of in de accu of in de acculader is een storing.

LwA volgens de richtlij 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te make.

De geveens naast het pictogram duiden op de energia-inhoud van de accu volgens specificatie van de fabrikant van de accu- cellen. Het voor het gebruik beschikbare aantal ampere-uren is minder.

Elektrisch apparatus in een gesloten endroge ruimte gebruiken.

Het product Niet met het huisvuil afvoeren.

4 Veiligheidsinstructies

4.1 Waarschuwingssymbolen

4.1.1 Waarschuwingspictogrammen

De waarschuwingssymbolen op de motorzeis, de accu of de acculader hebben de volgende betekenissen:

Op de veiligheidsinstrumentes en de maatregelen hiervoor letten.

De gebruiksaanwijzing lezen, begrijpen en bewaren.

Veiligheidsbril dragen.

Op de veiligheidsinstrumentes voor opge-slingerde voorwerpen en de maatregelen hiertegen letten.

De accu tijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen.

Motorzeis en de acculader beschermen gegen regen en vocht.

Veiligheidsafstand aanhouden.

De accu beschermen gegenitte en vuur.

Het toelaatbare temperatuurbereik van de accu aanhonden.

4.2 Gebruik conform de voorschriften

De motorzeis STIHL FSA 60 R dient voor het maaien van gras.

De motorzeis mag nicht worden gebruikt bij regen.

De STIHL AK-accu voorziet de motorzeis van energie.

Accu's en acculaders, die nicht door STIHL voor de motorzeis zijn vrijgeveen,{kunnen leiden tot brand en explosions.Personen kunnern ernstig of dodelijk letsel oplopen en er kan materiele schade ontstaan.

• Motorzeis gebruiken met een STIHL AK-accu.
  De STIHL AK-accu laden met behulp van een acculader STIHL AL 101, AL 300 of AL 500.

• Als de motorzeis, de accu of de acculader nicht volgens voorschrift worden gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zichs de dood en er kan materiele schade ontstaan.
  Motorzeis, accu en acculader zo gebruiken als staat beschreiben in deze handleiding.

4.3 Eisen aan de gebruiker

WAARSCHUWING

• Gebruikers die nicht zich geinstruerd können de gezaren van de motorzeis, de accu en de acculader Niet herkennen of Niet inschatten. De gebruiker of andere Personen kann ernstig of zelfs dodelijk letsel oplopen.

De handleiding lezen, begrijpen en bewaren.

• Als de motorzeis, de accu of de acculader aan een andere person wird doorgegeven: de handleiding meegeven.
  Controlleren of de gebruiker aan de volgende eisen voldoet:

• De gebruiker is uitgerust.

• De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de motorzeis, de accu en de acculader te bedieren en hiermee te werkken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instruc

tie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.

• De gebruiker kan de bevaren van de motorzeis, accu en acculader herkennen en inschatten.
• De gebruiker is meerderjärig of de gebruiker worden overeenkomstig de nationale regelgeving ondertoezicht onderwezen in een beroep.
• De gebruiker is geinstru-eerd door een STIHL dealer of een hiertoe bevoegd person, voordat deze voor de eerste koer met de motorzeis gaat werkene en de acculader in gebruik neemt.
• De gebruiker verkeert nicht onder invloed van alcohol, medicamenten of drugs.
  Indien er onduidelijkeden bestaan: contact, Oppenemen met een STIHL dealer.

4.4 Kleding en uitrusting

WAARSCHUWING

Tijdens de werkzaamheden können voorwerpen met een hoge slelheid maar boven worden geslingerd. De gebruiker kan letsel oplopen.

Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zich aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.

Een gelaatsbeschermer dragen.
Draag een lange broek van stevig materiaal.

Tijdens het werkken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.

Als er stof opstuift: draag een stofmasker.

4 Veiligheidsinstrumenties Nederlands

• Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de motorzeis. Gebruikers zonder geschikte kleding können ernstig letsel oplopen.
  Draag nauwsluitende kleding.
  Doe sjaals en sieraden af.
  Tijdens de werkzaamheden kan de gebruiker in contact komen met het roterende snijgarnituur. De gebruiker kan hierdoor ernstig letsel oplopen.
  Draag schoeisel van een slijt vast materiaal.
  Draag een lange broek van stevig materiaal.
  Tijdens het monteren of demonteren van het snijgarnituur enijdens reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met het snijgarnituur of het afkortmes. De gebruiker kan letsel oplopen.
• Werkhandsschoenen van een slijt vast materiaal dragen.
• Als de gebruiker ongeschichte schoenen draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
  Draag stevige, dichte schoenen met stroeve zool.

4.5 Werkgebied en -omgeving

4.5.1 Motorzeis

WAARSCHUWING

Buitenstaanders, kinderen en dieren kunnende gevaren van de motorzeis en de opgeworpen voorwerpen Niet herkennen en de gevaren hiervan Niet inschatten. Onbevoegde personen, kinderen en dieren kuren ernstig letsel oplopen en er kan materiele schade ontstaan.

Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15m om het werkgebied houden.

Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden.
Motorzeis nicht zonder toezicht laten.
Zorg ervoor dat kinderen nicht met de motor-zeis können spelen.

• De motorzeis is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de motorzeis kan worden beschadigd.

Niet in de regen en Niet in een vochtige omgeving werken.

Elektrische componenten van de motorzeis kuren vonden veroorzaken. Vonden kuren inlicht ontvlambare of een explosieve omgeving brand en explosions veroorzaken. Personen kuren zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.

Niet werken in een Licht ontvlambare en nicht in een explosieve omgeving.

4.5.2 Acculader

WAARSCHUWING

■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de acculader en de elektrische stroom Niet herkennen en ook nicht inschatten. Buitenstaanders, kinderen en die- ren hunnen ernstig of fataal letsel oplopen.

Buitenstaanders, kinderen en huisdieren op afstand houden.
Zorg ervoor dat kinderen nicht met de acculader{kennen spelen.

• De acculader is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de acculader kan worden beschadigd.

• Deze Niet gebruiken in de regen en nicht in een vochtige omgeving.

• De acculader is nicht beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootgesteld, kan de acculader in brand vliegen of explodingen. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.

Acculader in een gesloten en droge ruimte gebruiken.
Acculader Niet in eenlicht ontvlambare en ook Niet in een explosieve omgeving gebruiken.
Acculader Niet op eenicht ontvlambare ondergrund gebruiken.
- De acculader gebruiken bij temperaturen tussen de + 5 °C en + 40 °C en bij deze temperaturen ook opslaan.

• Personen können struikelen over de aansluit-kabel. Personen können letsel oplopen en de acculader kan worden beschadigd.

De aansluitkabel plat op de vloer leggen.

4.6 Veilige staat

4.6.1 Motorzeis

De motorzeis verkeert in een veilige toestand als aan de volgende voorwaarden is voldaan:

• De motorzeis is nicht beschadigd.
• De motorzeis is schoon en droog.
• De bedieningselementen werken en zich nicht gewijzigd.
• Er is een combinatie van snijgarnituur en beschermkap gemonteerd zoals in deze gebruiksaanwijzing staat aangegeven.
• Het snijgarnituur en de beschermkap়n corr rect gemonteerd.
• Voor deze motorzeis is origineel STIHL toebehoren gemonteerd.
• Het toebehoren is correct gemonteerd.

WAARSCHUWING

In een nicht-veilige toestand kennen onderden Nieteer aan behoren functioneren en kuren veiligheidsvoorzieningen buiten werk ing worden gezet. Personen kannen ernstig of dodelijk letsel oplopen.

Meteen onbeschadigde motorzeis werken.

• Als de motorzeis verruild of nat is: de motorzeis reinigen en lien drogen.

Aan de motorzeis geen wijzigingen aanbrengen. Uitzondering: montage van een indeze gebruiksaanwijzing aangegeven combinatie van snijgarnituur en beschermkap.

• Als de bedieningselementen nicht functioneren: Niet met de motorzeis werken.

• Geen metalen snijgarnituren monteren.

Origineel STIHLOebehoren voor dezemotorzeis monteren.

• Snijgarnituur en beschermkap zo monteren als in deze gebruiksaanwijzing staat beschreiben.

• Monteer toebehoren zoals in deze gebruiksaanwijzing of in de gebruiksaanwij-zing van het toebehoren beschreiben staat.

• Geen voorwerpen in de openingsen van de motorzeis steken.

• Versreten of beschadigde stickers verran-gen.

• Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

4.6.2 Beschermkap

De beschermkap verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De beschemkap is nicht beschadigd.
• Het afkortmes is correct gemonteerd.

WAARSCHUWING

In een nicht-veilige staat kann den componenten nicht更是 correct functioneren en kann den veiligheidsinrichtingen worden uitgeschakeld. De gebruiker kan hierdoor ernstig letsel oplopen.

Met een onbeschadigde beschemkap werkken.
- Met een correct gemonteerd afkortmes werkken.
- Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

4.6.3 Maaikop

De maaikop verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De maaikop is nicht beschadigd.
• De maaikop is nicht geblokkeerd.
• De maaidraden়n correct ingebouwd.

Als een maaikop PolyCut met kunststof messen worden gebrukt:

• De kunststof messen zijn onbeschadigd en zonder scheuren.

• De kunststof messen zijn correct gemonteerd.

• De slijtagegrenzen zich nicht overschreten.

WAARSCHUWING

In een onveilige toestand hunnen onderdelen van de maaikop, de maaidraden of de kunststof messen losraken en worden weggeslingerd. Personen hunnen ernstig letsel oplopen.

Meteenonbeschadigdemaaikopwerken.
- Als een maaikop PolyCut met kunststof messen worden gebruikt: werk met onbeschadigde kunststof messen.
Maaidraden of kunststof messen nicht verwangen door metalen varianten.
▶ Slijtagegrenzen in acht nemen en naleven.
- Als er onduuidelijkheid bestaat: contact opnemen met een STIHL dealer.

4.6.4 Accu

De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:

• De accu is onbeschadigd.
• De accu is schoon en droog.
• De accu werkten en is ongewijzigd

WAARSCHUWING

In een nicht-veilige toestand kan de accu nicht更是veilig werken.Personen konnen ernstig letsel oplopen.
Werk met een onbeschadigde en fonctionerende accu.

4 Veiligheidsinstrumenties Nederlands

Laad een beschadigde of defeche accu nicht op.
- Als de accu vuil of nat is: reinig de accu en LAST.
Wijzig de accu Niet.
- Steek geen voorwerpen in de openings van de accu.
- Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en kaak geen kortsluiting.
Open de accu Niet.
Vervang versleten of beschadigde waarschuwingsstickers.

Uit een beschadigde accu kan vloeistof lekken. Als de vloeistof met de huid of de ogen in contact kommt, kunden de huid of de ogen geirriteerd raken.

Vermijd contact met de vloeistof.
- Als er contact met de huid heeftplaatsgevonden: was de betreffende plekken van de huid met veel water en zeep.
Als er contact met de ogen heeftplaatsgevonden: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts.

• Een beschadigde of defekte accu kan vreemd ruiken, roken of branden. Personen können ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.

• Als de accu vreemd ruikt of rookit: gebruik de accu Niet en houd deze uit de buurt van brandbare stoffen.

• Als de accu brandt: probeer de accu met een brandblusser of water te blussen.

4.6.5 Acculader

De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De acculader is nicht beschadigd.
• De acculader is schoon en droog.

WAARSCHUWING

In een nicht-veilige staat kann componenten nicht meer correct functioneren en kann de veiligheidsinrichtingen zijn uitgeschakeld. Personen kann ernstig of zichs dodelijk letsel oplopen.

Een onbeschadigde acculader gebruiken.
- Als de acculader verruild of nat is: acculader reinigen en lien drogen.
Aan de acculader geen wijzigingen aanbrengen.
- Geen voorwerpen in de openings van de acceluler steken.
- Elektrische contacten van de acculader nicht met metalen voorwerpen verbinden en kortsluiten.

• De gebruiker kan in bepaalde omstandigheden Niet更是geconcentreerdwerken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.

Werk rustig en doordacht.
Als de lichtomstandigheden en het zich slecht zijn: werk Niet met de motorzeis.
Bedien de motorzeis alleen.
Houd het snijgarnituur vlak boven de grond.
Let op obstakels.
Werk rechtep staand op de grond en zorg voor goed evenwicht.
Als er vermoeidheidsverschijnselen optreden: las een pauze in.

• Door het draaiende snijgarnituur kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen.

Raak het draaiende snijgarnituur nicht aan.
- Als het snijgarnituur door een voorwerp worden geblokkeerd: motorzeis uitschakelen en de accu eruit nemen. Verwijder pas daarna het voorwerp dat de blokkade veroorzaakt.

• Als de werkking van de motorzeis zichijdens de werkzaamheden wijzigt of deze zich ongewoon gedraagt, kan de motorzeis in een onveilige staat verkeren. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.

• Beëindig de werkzaamheden, verwijder de accu en neem contact op met een STIHL dealer.

Tijdens de werkzaamheden können trillingen door de motorzeis ontstaan.

Draag handschoenen.
Neem pauzes.
- Als er tekenen van een doorbloedingsstoornis optreden: raadpleeg een arts.

■ Als het snijgarnituurijdens de werkzaamheden een vreemd voorwerp raakt, kan dit of kuren delen ervan met hoge snugheid omhooog worden geslingerd. Personen kuren letsel oplopen en er kan beschadiging optreden.
- Verwijder vreemde voorwerpen uit het werkgebied.
■ Als een draaiend snijgarnituur een hard voorwerp raakt, hunnen vonden ontstaan en kan het snijgarnituur beschadigd raken. Vonden hunnen in een makkelijk brandbare omgeving brand veroorzaken. Personen hunnen ernstig

Nederlands 4 Veiligheidsinstrumenties

of dodelijk letsel oplopen en er kan materiele schade ontstaan.

Werk nicht in een makkelijk brandbare omgeving.
Controller of het snijgarnituur in een voilige, goede staat verkeert.

• Als de schakelhendel worden losgelaten, zal het snijgarnituur nog even doordraaien. Personen können ernstig letsel oplopen.

Wacht totdat het snijgarnituur nicht meer draait.

4.8 Laden

WAARSCHUWING

Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen können letsel oplopen en er kan materiaiele schade ontstaan.
- De netstekker uit de contactdoos trekken.
- De acculader kan bij een ontoreikende warm-teafvoer oververhit worden en in brand raken. Personen können zwaar letsel oplopen of worden gedood en er kan materiaèle schade ontstaan.
Acculader nicht afdekken.

4.9 Elektriciteit aansluiten

Contact met stroom geleidende componenten kan ontstaan door de volgende oorzaken:

• De aansluitkabel of de verlangkabel is beschadigd.
• De netstekker van de aansluitkabel of de verlangkabel is beschadigd.
• De contactdoos is nicht correct geinstalleerd.

GEVAAR

• Contact met stroom geleidende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.

• Controller dan de aansluitkabel, de verlang-kabel en de netstekker hiervan Niet zich beschadigd.

Als de aansluitkabel of de verlangkabel beschadigd is:

beschadigdeplaatsnietaanraken.
- De netstekkeruit de contactdoostrekken.

Aansluitkabel, verlengkabel en de netstekkers ervan met droge handen beetpakken.
Netstekker van de aansluitkabel of de verlangkabel in een correct geinstalleerde en beveiligde contactdoos met randaarde steken.
Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluten.

Een beschadigde of nicht geschikte verlangkabel kan leiden tot een elektrische schok. Personen können ernstig of zichs dodelijk letsel oplopen.
Een verlangkabel met de juiste kabeldoorsnede gebruiken, 0.4.

WAARSCHUWING

Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd.

• Controlleren of de netspanning en de netfrequentie van het lichtnet corresponderen met de gegevens op het typeplaatje van de acculader.
• Een verkeerd neergelegde aansluitkabel en verlangkabel kuren beschadigd raken en personen kuren hierover struikelen. Personen kuren letsel oplopen en de aansluitkabel of verlangkabel kan worden beschadigd.

De aansluitkabel en verlangkabel zo neerleggen en kenmerken, dat Personen nicht küssen struikelen.
De aansluitkabel en verlangkabel zo neerleggen, dat deze nicht gespannen zijn of verwikkeld können rake.
De aansluitkabel en verlngkabel zo neerleggen, dat deze nicht kuren worden beschadigd, kuren knikken of afgekneld worden of ergens segenaan schuren.
Aansluitkabel en verlangkabel beschermen gegenitte, olie en chemicalien.
De aansluitkabel en verlangkabel neerleggen op een droge ondergrund.

Tijdens de werkzaamheden worden de verlang-kabel warm. Als de warmte nicht kan worden afgevoerd, kan dit leiden tot brand.
- Als een kabelhaspel worden gebrukt: Dekabelhaspel volledig uitrollen.
■ Als er elektrische bedrading en leidingen in de muur zitten, können deze worden beschadigd als de acculader op de muur worden bevestigd. Contact met elektrische bedrading kan leiden tot een elektrische schok. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.
- Controller of er op de geplande plaats geen elektrische bedrading en leidingen in de muur zitten.
■ Als de acculader Niet zoals in deze handleiding staat beschreiben op de muur is gemonteerd, kan de acculader of de accu van de muur vallen of kan de acculader te heet worden. Personen können letsel oplopen en er kan materièle schade ontstaan.

4 Veiligheidsinstrumenties Nederlands

Acculader zo op de muur monteren als in\ deze handleiding staat beschreiben.
■ Als de acculader met aangebrachte accu op een muur worden gemonteerd, kan de accu uit de acculader vallen. Personen können letsel oplopen en er kan materièle schade ontstaan.
De acculader eerst aan de muur monteren en daarna de accu plaatsen.

4.10 Vervoeren

4.10.1 Motorzeis

WAARSCHUWING

Tijdens het vervoer kan de motorzeis kantelen of verschuiven. Personen können letsel oplopen en er kan materièle schade ontstaan.

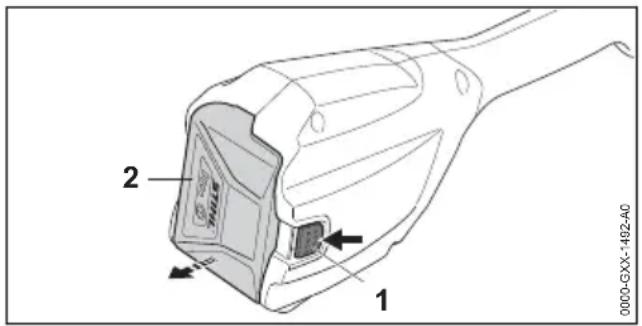

Accu wegemen.

Motorzeis met spanbanden, riemen of een net dusdanig beveiligigen, dat deutsche nicht kan kantelen en nicht kan verschuiven.

4.10.2 Accu

WAARSCHUWING

• De accu is Niet beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd en kan er materiele schade ontstaan.

Een beschadigde accu nicht vervoeren.
De accu in een elektrisch nicht geleidende verpakking vervoeren.

Tijdens het vervoer kan de accu omvallen of verschuiven. Personen können letsel oplopen en er kan materièle schade ontstaan.

De accu in de verpakking zo verpakken dat deutsche nicht kan bewegen.
De verpakking zo zekeren, dat deze nicht kan verschuiven.

4.10.3 Acculader

WAARSCHUWING

Tijdens het vervoer kan de acculader omvallen of versuschuiven. Personen können letsel oplopen en er kan beschadiging optreden.
- De netstekeruit de contactdoos trekken.
Accu verwijderen.
De accrulader met spanbanden, riemen of een net dusdanig beveiligigen, dat deze nicht kan omvallen en nicht kan verschuiven.

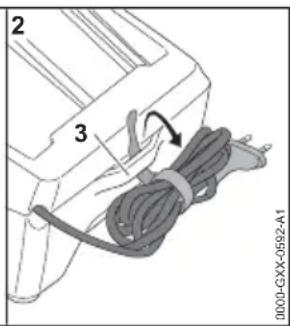

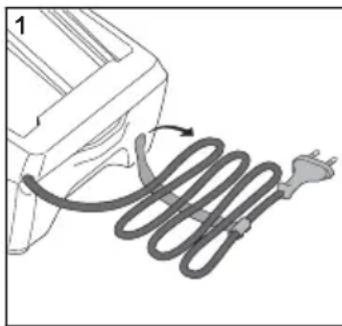

• De aansluitkabel is nicht bedoeld om de acculader.daaraan te dragen.De aansluitkabel en de acculader konnen worden beschadigd.
  De aansluitkabel opwikkelen en aan de acculader bevestigen.

4.11 Opslaan

4.11.1 Motorzeis

WAARSCHUWING

De motorzeis buiten het bereik van kinderen opslaan.

• De elektrische contacten op de motorzeis en metalen onderdelen können door vocht corroderen. De motorzeis kan worden beschadigd.

Accu wegemen.

De motorzeis schoon en droog opslaan.

4.11.2 Accu

WAARSCHUWING

• Kinderen können de gezaren van de accu nicht herkennen en ook Niet inschatten. Kinderen können ernstig letsel oplopen.
  De accu buiten het bereik van kinderen opslaan.
• De accu is Niet beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd.
  De accu schoon en droog opslaan.
  De accu in een gesloten ruimte opslaan.
  De accu gescheiden van de motorzeis en de acculader opslaan.
  De accu in een elektrisch nicht geleidende verpakking opslaan.
  De accu bij temperaturen tussen de - 10^ en +50^ opslaan.

4.11.3 Acculader

WAARSCHUWING

• Kinderen können de gezaren van de acculader nicht herkennen en ook Niet inschatten. Kinderen können ernstig of zichs dodelijk letsel oplopen.

Nederland 5 Motorzeis klaarmaken voor gebruik

Accu wegemen.
De acculader buiten het bereik van kinde- ren opslaan.

• De acculader is nicht beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf worden bloot-gesteld, kan de acculader worden beschadigd.

Accu wegemen.
- Als de acculader warm is: de acculader soften afkoelen.
De acculader schoon en droog opslaan.
De acculader in een gesloten ruimte opslaan.
De accrulader bij temperaturen tussen de +5^ en +40^ opslaan.

• De aansluitkabel is nicht bedoeld om de acculader.daaraan te dragen of op te hangen.De aansluitkabel en de acculader können worden beschadigd.

De acculader bij het huis vastpakken en vasthouden. Een handgreepkom voor het gemakkelijk optillen van de acculader is aan de acculader aangebracht.
De accrulader ophangen aan de muurhouser.

4.12 Reiniging, onderhoud en reparatie

WAARSCHUWING

• Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de motorzeis worden geplaatst, kan de motorzeis onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.

Accu verwijderen.

• Agressieve reinigingsmiddelen, het reinigen met een waterstraal of punctige voorwerpen hunnen de motorzeis, de beschemkap, het snijgarnituur, de accu en de acculader beschadigen. Als de motorzeis, de beschemkap, het snijgarnituur, de accu of de acculader Niet op de juiste wijze werden gereinigd, kuren componenten Niet meer correct functioneren en hunnen de veiligheidsinrichtingen zich uitgeschakeld. Personen hunnen ernstig letsel oplopen.

Motorzeis, beschemkap, snijgarnituur, accu en acculader zo reinigen als staat beschreiben in deze handleiding.
- Als de motorzeis, de beschemkap, het snij-garnituur, de accu of de acculader Niet correct

werden onderhonden of gerepareerd,Known componenten Nieteer correct functioneren en kunnen de veiligheidsnrichtingen zich uitgeschakeld. Personen kuren ernstig of dodelijk letsel oplopen.

Motorzeis, beschemkap, snijgarnituur, accu en acculader nicht zich welt onderhouden of repareren.
- Als aan de motorzeis, de beschermkap, het snijgarnituur, de accu of de acculader onderhouds- of reparatiewerkzaamheden要去en worden uitgevoerd: contact opnemen met een STIHL dealer.

5 Motorzeis klaarmaken voor gebruik

5.1 Motorzeis op het gebruik voorbereiden

Voorafgaand aan de werkzaamheden要去en altijd de volgende stappen worden gezet:

Zorg ervoor dat de volgende componenten zich in een veilige toestand bevinden:

Motorzeis, 4.6.1.
- Beschemkap, 4.6.2.
- Maaikop, 4.6.3.
- accu, 4.6.4.
Acculader, 4.6.5.

Accu controlleren/testen, 11.2.
Accu volledig laden, 6.2.
Motorzeis reinigen, 16.1.
Afstandshoeder monteren, 17.1.
Beschemkap monteren, 7.2.
Beugelhandgreep monteren, 7.3.

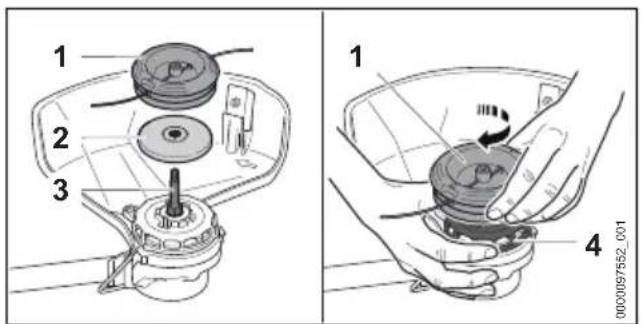

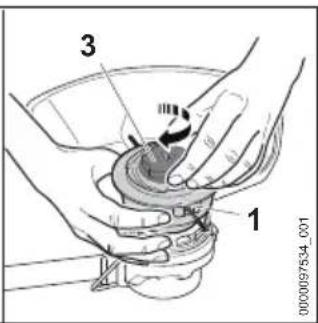

Maaikop monteren, 7.4.1.

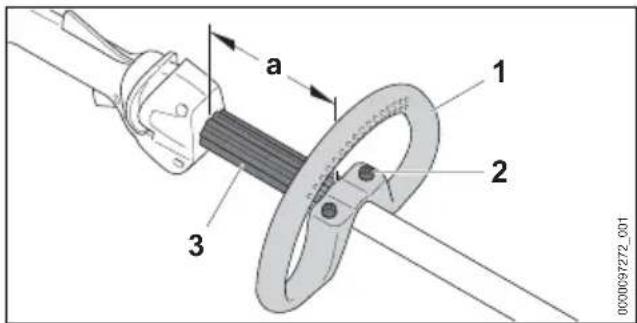

Beugelhandgreep afstellen, 18.1.
Bedieningselementen controleren, 1.1.
- Als deutsche handelingen nicht kuren worden uitgevoerd: gebruik de motorzeis Niet en neem contact op met een STIHL dealer.

6 Accu laden en leds

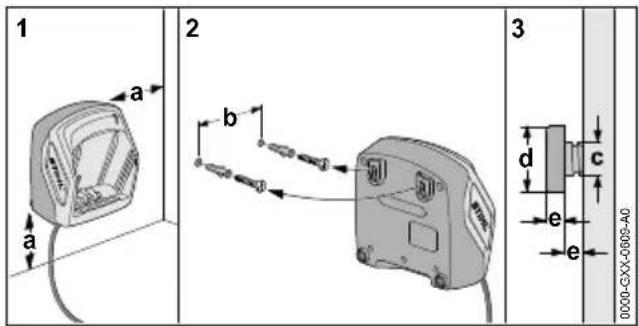

6.1 Acculader aan een muur monteren

De acculader kan aan een muur worden gemonteerd.

Acculader zo op een muur monteren dat aan de volgende voorwaarden worden voldaan:

• Juiste bevestigingsmaterialen zijn gebruikt.
• De acculader is waterpas.

De volgende maatvoering is aangehouden:

• a = minimaal 100mm
• b (voor AL 101) = 75 mm
• b (voor AL 300 en AL 500) = 120 mm
• c = 4,5mm
• d = 9mm
• e = 2,5mm

6.2 Accu laden

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijkke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/chargingtimes weergegeven.

Als de netstekker op een contactdoos is aangesloten en de accu in de acculader worden geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen schakelt de acculader automatisch UIT.

Tijdens het laden worden de accu en de acculder warmer.

Netstekker (6) op een goed bereikbare contactdoos (7) aansluiten. De acculader (3) voert een zelftest uit. De led (4) brandt ca. 1 seconde lang groen en ca. 1 seconde lang rood.
Aansluitkabel (5) aanbrengen.
Accu (2) in de geleidingen van de acculader (3)plaatsen en tot aan de aanslag hierop drukken. De led (4) brandt groen. De leds (1) branden groen en de accu (2) worden geladen.
- Als de led (4) en de leds (1) Niet meer branden: de accu (2) is volledig geladen en kanuit de acculader (3) worden genomen.
- Als de acculader (3) zich meer worden gezruikt: netstekker (6) uit de contactdoos (7) trekken.

6.3 Laadtoestand weergeven

Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en geven de laadtoestand wee.
Als de rechterled groen knippert: accu laden.

6.4 Leds op de accu

De leds kunnen de laadtoestand van de accu of storingen aangeven. De leds kunnen groen of rood branden of knipperen.

Als de leds groen branden of knipperen worden de laadtoestand weergegeven.

• Als de leds rood branden of knipperen: storingen opheffen, 19.

In de motorzeis of in de accu zit een storing.

6.5 Led op acculader

De led geeft de status van de acculader weeR.

Als de led groen brandt, worden de accu geladen.
- Als de led rood knippert: storingen opheffen. In de acculader zit een storing.

7 Motorzeis monteren

7.1 Afstandshouder monteren

Motorzeis uitschakelen en de accu eruit nemen.

Uiteinden van de afstandshoender (1) in de gaten (2) van de behuizingen aanbrengen.

De afstandshouder (1) hoeft nicht opnieuw te worden gedemonteerd.

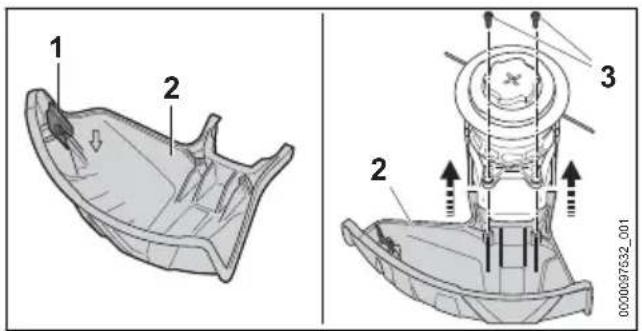

• Motorzeis uitschakelen en de accu eruit nemen.

Het afkortmes (1) is al in de beschemkap (2) gemonteerd en mag Niet worden uitgebouwd.

• Beschermkap (2) tot aan de aanslag in de geleidingen van de behuizing schuiven. De beschermkap (2) ligt gewiek met de behui-zing.

Bouten (3) aanbrengen en vastdraaien.

Beschermkap (2) mag nicht weiter worden uitgebouwd.

7.3 Beugelhandgreep monteren

• Motorzeis uitschakelen en de accu eruit nemen.

Klembeugel (4) in de beugelhandgreep (3) plaatsen.
Beugelhandgreep (3) samen met de klembeugel (4) op de steel (5)plaatsen.

Ringen (2) op de boute n (1) plaatsen.
Klembeugel (6) gegen de steel (5) drukken.
Bouten (1) door de boringen in de beugelhandgreep (3) en in de klembeugels (4 en 6) steken.
Moeren (7) aanbrengen en vastdraaien.

7.4 Maaikop aanbrengen en verwijderen

7.4.1 Maaikop AutoCut C 6-2

Maaikop monteren

• Motorzeis uitschakelen en de accu eruit nemen.

Maaikop (1) op de as (2) plaatsen.
- Maaikop (1) met de hand vasthouden.
Dop (3) met de hand rechtsom vast draaien.

Maaikop verwijderen

• Motorzeis uitschakelen en de accu eruit nemen.
  Maaikop met de hand vasthouden.
  Dop met de hand zo ver linksom draaien tot de maaikop kan worden weggenomen.

7.4.2 Maaikop PolyCut 6-2

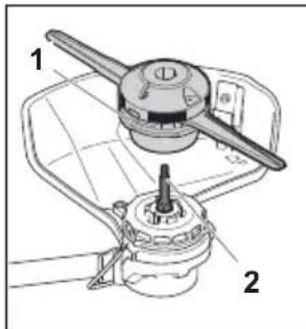

Maaikop monteren

Motorzeis uitschakelen en de accu eruit nemen.

Maaikop (1) op de as (2) plaatsen.
Maaikop (1) met de hand vasthouden.
- Bovenste deel (3) met de hand rechtsom vastdraaien.

Maaikop verwijderen

Motorzeis uitschakelen en de accu eruit nemen.
Maaikop met de hand vasthouden.
- Bovenste deel met de hand zo ver linksom draaien tot de maakop kan worden weggenomen.

7.4.3 Maaikop DuroCut 5-2

Maaikop monteren

Motorzeis uitschakelen en de accu eruit nemen.

Drukschotel (2) zo op de as (3)plaatsen, dat dekleinere diameteraarbovenisgericht.
Maaikop (1) op de as (3) plaatsen.
Schoepenwiel (4) vasthouden met de hand.
Maaikop (1) met de hand rechtsom vastdraaien.

Maaikop verwijderen

Motorzeis uitschakelen en de accu eruit nemen.
Schoepenwiel vasthouden met de hand.
Maaikop linksom losdraaien.
Drukschotel wegnemen.

8 Motorzeis voor de gebrui- ker instellen

8.1 Beugelhandgreep uitlijnen en afstellen

De beugelhandgreep kan, afhankelijk van het gebruik en de lichaamslengte van de gebruiker, in verschillende standen worden afgesteld.

Motorzeis uitschakelen en de accu eruit nemen.

Bouten (2) losdraaien.
Beugelhandgreep (1) zo in de gewenste stand verschuiven, dat aan de volgende voorwaarden worden voldaan:

• De afstandhouser (3) pastussen de beugelhandgreep (1) en de bedieningshandgreep.
• a = maximaal 30 cm

Bouten (2) zo vast aandraaien, dat de beugelhandgreep (1) Nieteer op de steel/maaiboom kan worden verdraaid.

9 Accu aanbrengen en weg-nemen

9.1 Accu aanbrengen

Accu (1) zo lang in de accuschacht (2) drukken, tot er een klik worden gehoord. De pijlen (3) op de accu (1) zichn nog zichtaar en de accu (1) is in de accuschacht (2) geborgd. Tussen de motorzeis en de accu (1) is er geen elektrisch contact.
Accu (1) tot aan de aanslag in de accuschacht (2) drukken. De accu (1) klikt met een tweede klik vast en ligt gelijk met de behuizing van de motorzeis.

9.2 Accu wegemen

Motorzeis op een vlakke ondergrund plaatsen.
Een hand zo voor de accuschacht houden dat de accu (2) er Niet kan uittallen.

- Blokkeerhendel (1) met de andere hand indrukken. De accu (2) is ontgrendeld en kan worden weggenomen.

10 Motorzeis inschakelen en uitschakelen

10.1 Motorzeis inschakelen

• Motorzeis met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
• Motorzeis met de andere hand op de beugelhandgreep of het handvatrubber zo vasthouden dat de duim om de beugelhandgreep of het handvatrubber valt.

• Deblokkeringsschuif (1) met de duim in derichting van de beugelhandgreep schuiven en vasthouden.
  Schakelhendel (2) met de wijsvinger indrukken en ingedrukt honden.

Het toerental van de motorzeis loopt op en het snijgarnituur staat draaien.

De deblokkeringsschuif (1) kan worden losgelaten.

Als de Ergo-hendel (3) is ingedrukt, blijft des schakelhendel (2) ontgrendeld. Hierdoor kan des schakelhendel worden losgelaten en weeer worden ingedrukt, zonder dat de deblokkerings-schuif opniew in de richting van de beugelhand-grep moet worden geschoven.

Als de schakelhendel (2) en de Ergo-hendel (3) worden losgelaten, is de schakelhendel (2) geblokkeerd. De deblokkeringsschuif (1)要去opnieuw in de richting van de beugelhandgreep

worden geschoven en waar worden vastgehouden, om de schakelhendel (2) te deblokkeren.

10.2 Motorzeis uitschakelen

Schakelhendel en Ergo-hendel loslaten.
Wachten tot het snijgarnituur nicht meer draait.
- Als het snijgarnituur blijdt draaien: de accu wegemen en contact opnemen met een STIHL dealer.

Accu verwijderen.
Probeer de schakelhendel in te drukken, zonder de deblokkeringsschuif te bedieren.
- Als de schakelhendel kan worden ingedrukt: de motorzeis Niet gebruiken en contact opnemen met een STIHL dealer.

• Deblokkeringsschuif met de duim in de richting van de beugelhandgreep schuiven en vasthonden.
  Ergo-hendel indrukken en ingedrukt houden.
  Schakelhendel indrukken.

De deblokkeringsschuif kan worden losgelaten.

Schakelhendel en Ergo-hendel loslaten.
- Als de deblokkeringsschuif, de schakelhendel of de Ergo-hendel moeilijk beweegt of nicht terugveert in de uitgangsstand: de motorzeis nicht gebruiken en contact opnemen met een STIHL dealer.

De deblokkeringsschuif, de schakelhendel of de Ergo-hendel is defect.

Motorzeis inschakelen

De accu plaatsen.
- Deblokkeringsschuif in de richting van de beugelhandgreep schuiven en vasthouden.
Schakelhendel indrukken en ingedrukt houden.

Het snijgarnituur draait.

• Als er 3 leds rood knipperen: accu verwijderen en contact opnemen met een STIHL dealer. In de motorzeis zit een storing.
  Schakelhendel loslaten. Het snijgarnituur draait nog even door.

12 Met de motorzeis werken Nederlands

• Als het snijgarnituur blijdt draaien: de accu wegemen en contact opnemen met een STIHL dealer.

Druktoets op de accu indrukken.
De leds branden of knipperen.
- Als de leds nicht branden of knipperen: accu Niet gebruiken en contact opnemen met een STIHL dealer.
In de accu zit een storing.

12 Met de motorzeis werken

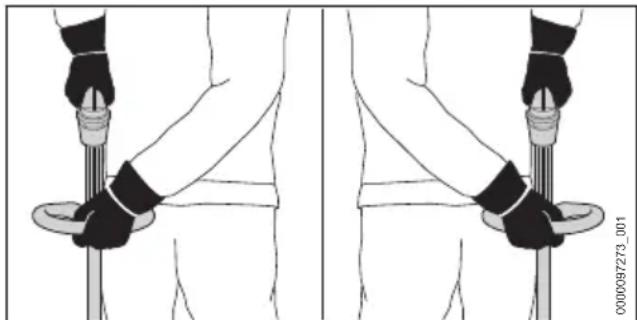

12.1 Motorzeis vasthouden en geleiden

• Motorzeis met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
  Motorzeis met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.

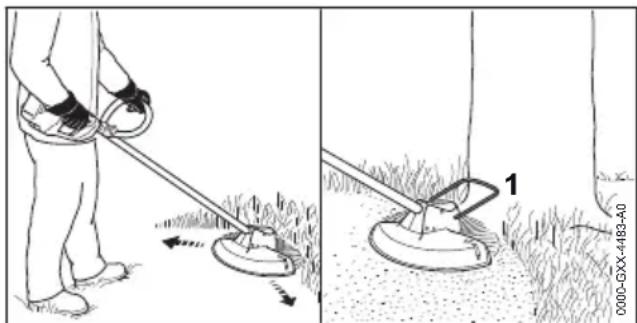

12.2 Maaien

De afstand van het snijgarnituur ten opzichte van de grond bepaalt de maaihoogte.

De motorzeis gelijkmatigBeen en weer bewe gen.
- Langzaam en gecontrolerd in voorwaartserichting lopen.
- Als met een afstandhouser (1) worden gewerkt: afstandhouser (1) geheel uitklappen.

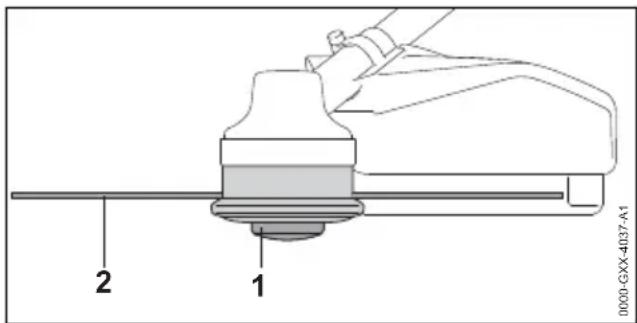

12.3 Maaidraden op de maaikoppen AutoCut bijstellen

• Met de draaiende maaikop even de grond aantippen.

De maiadraad wordt circa 30~mm langer. Het afkortmes in de beschemkap kort de maiadraad automatisch op de juiste lenghte af.

Als de maiaadraden korter dan 25mm zich, kunnen denen nicht automatisch worden bijgesteld.

Motorzeis uitschakelen en de accu eruit nemen.
Spoe element (1) in de maaikop drukken en ingedrukt honden.
De maiaadraden (2) er met de hand uittrekken.
- Als de maiaidraden (2) Niet meer+kunnen wordenuitgetrokken: spoeelement (1) of de maiaadraden (2) verrangen.

Het spoeelement is leeg.

13 Na de werkzaamheden

13.1 Na de werkzaamheden

Motorzeis uitschakelen en de accu eruit nemen.
- Als de motorzeis nat is: de motorzeis laten drogen.
- Als de accu nat is: de accu长远 drogen.
Motorzeis reinigen.
Beschermkap reinigen.
Snijgarnituur reinigen.
De accu reinigen.

14 Vervoeren

14.1 Motorzeis vervoeren

Motorzeis uitschakelen en de accu eruit nemen.

Motorzeis dragen

Motorzeis met een hand zo op de steel/maaiboom dragen, dat het snijgarnituur maar achteren is gericht en de motorzeis in balans is.

Motorzeis in een voertuig vervoeren

• Motorzeis uitschakelen en de accu eruit nemen.

• Controlleren of de accu in een veilige, goede staat verkeert.
  Accu zo verpakken dat aan de volgende voorwaarden worden voldaan:

• De verpakking is nicht elektrisch geleidend.

• De accu kan in de verpakking nicht schuiven.

• De verpakking zo zekeren, dat deze nicht kan verschuiven.

De accu valt onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De accu is als UN 3480 (lithium-ionen-accu's) geclassified en werden conform het UN handbook Prüfungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontrolerd/getest.

De transportvoorschriften zijn onder www.stihl.com/safety-data-sheets weergegeven.

14.3 Acculader vervoeren

De netsteker uit de contactdoos trekken.
Accu verwijden.
- De aansluitkabel opwikkelen en aan de acculader bevestigen.
- Als de acculader in een auto worden vervoerd: de acculader met spanbanden, riemen of een net dusdanig beveiligigen, dat de acculader niet kan omvallen en nicht kan verschuiven.

15 Opslaan

15.1 Motorzeis opslaan

Motorzeis uitschakelen en de accu eruit nemen.
Spoel uijbouwen.
De motorzeis zo opslaan dat aan de volgende voorwaarden worden voldaan:

• De motorzeis befindt zich buiten het bereik van kinderen.
• De motorzeis is schoon en droog.

15.2 Accu opslaan

STIHL adviseert, de accu in een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan.

De accu zo opslaan dat aan de volgende voorwaarden worden voldaan:
- De accu befindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
- De accu befindt zich in een gesloten ruimte.
- De accu is losgekoppeld van de motorzeis en de acculader.

• De accu zit in een elektrisch nicht geleidende verpakking.
• De accutemperatuur ligt:tussen de - 10^ en +50^

15.3 Acculader opbergen

De netsteker uit de contactdoos trekken.
Accu verwijderen.

• De aansluitkabel opwikkelen en aan de acculader bevestigen.
  De accrulader zo opslaan dat aan de volgende voorwaarden worden voldaan:

• De acculader befindt zich buiten het bereik van kinderen.

• De acculader is schoon en droog.
• De acculader bevindt zich in een gesloten ruimte.
• De acculader is losgekoppeld van de accu.
• De acculader is nicht opgehangen aan de aansluitkabel of aan de beugel (3) voor de aansluitkabel.
• De acculader staat bloot aan temperaturen tussen +5^ en +40^ .

16 Reinigen

16.1 Motorzeis reinigen

Motorzeis uitschakelen en de accu eruit nemen.
Motorzeis met een vochtige doek reinigen.
Reinig de ventilationsleuven met een kwast.
Vreemde voorwerpen uit de accuschacht verwijderen en de accuschacht met een vochtige doek reinigen.
- Elektrische contacten in de accuschacht met een kwast of een zacht borstel reinigen.
Het gebied onder het schoepenwiel met een kwast of een zachte borstel reinigen.

16.2 Beschermkap en snijgarnituur reinigen

Motorzeis uitschakelen en de accu eruit nemen.
- Beschermkap en snijgarnituur met een vochtige doek of een zachte borstel reinigen.

17 Onderhoud Nederlands

16.3 Accu reinigen

De accu met een vochtige doek reinigen.

16.4 Acculader reinigen

• De netsteker uit de contactdoos trekken.
  De accrulader met een vochtige doek reinigen.
  Deventilatiesleuven met een kwast reinigen.
• Elektrische contacten van de acculader met een kwast of een zachte borstel reinigen.

17 Onderhoud

17.1 Onderhoudsintervallen

Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden.

STIHL adviseert de volgende onderhoudsintervallen:

Jaarlijks

• Motorzeis door een STIHL dealer laten controleren.

18 Repareren

18.1 Motorzeis, snijgarnituur, accu en acculader repareren

De gebruiker kan de motorzeis, het snijgarnituur, de accu en de acculader nicht zich repareren.

• Als de motorzeis of het snijgarnituur zijn beschadigd: motorzeis of snijgarnituur Niet gebruiken en contact opnemen met een STIHL dealer.
• Als de accu defect of beschadigd is: Accu ver-vangen.
• Als de acculader defect of beschadigd is: Acculader verrangen.
• Als de aansluitkabel defect of beschadigd is: de acculader Niet gebruiken en de aansluitkabel door een STIHL dealer latent verrangen.

19 Storingen opheffen

19.1 Storingen in de motorzeis of de accu opheffen

Storing Ledos op de accu	Oorzaak Remedie
De motorzeis loopt bij het inschakelen nicht aan.	1 led knippert groen.	De laadtoestand van de accu is te laag.
	1 led brandt rood.	De accu is te warm of te koud.
	3 leds knippe- ren rood.	In de motorzeis zit een storing.
	3 leds branden rood.	De motorzeis is te warm.
	4 leds knippe- ren rood.	In de accu zit een storing.
	De elektrische	aans- luiting tussen de motorzeis en de accu is onderbroken.
	De motorzeis of de accu zichn vochtig.	De motorzeis of accu latent drogen.
De motorzeis schakeltijdens het gebruik UIT.	3 leds branden rood.	De motorzeis is te warm.
Storing Leds op de accu	Oorzaak Remedie
Er is een elektrische	storing.	De accu wegemen en opnieuw aan-brengen.Motorzeis inschakelen.
De werkelijk van de motorzeis is te kort.	De accu is Niet voldoende geladen.	Accu volledig laden.
	De levensduur van de accu is overschreden.	Accu verrangen.
De maaikop kan Niet handmatig worden verwijderd.	De maaikop is te ste-vig vastgedraaid.	Schoopenwiel blokkeren met behulp van de blokkeerpen.De maaikop handmatig losdraaien.Blokkeerpen uit de boring trekken.
Na hetplaatsenvan de accu in de acculader start de laadprocedure Niet.	1 led brandt rood.	De accu is te warm of te koud.

19.2 Storingen in de acculader opheffen

Storing Led op accu-der	Oorzaak Remedie
De accu wordeniet opgeladen.	De led knippertrood.	De elektrische aans-luiting tussen de accu-lader en de accu is onderbroken.
In de acculader	zit	een storing.

Vrijgegeven accu: STIHL AK
Gewicht zonder accu, met snijgarnituur en met beschemkap: 3,1 kg
- Lengthe zonder snijgarnituur: 1680 mm

De looptijd kan op www.stihl.com/battery-life, worden bekeken.

20.2 STIHL AK-accu

• Accutechnologie: lithium-ionen
• Spanning: 36 V
• Capaciteit in Ah: zie typeplaatje
  Aantal ampere-uren in Wh: zie typeplaatje
  Gewicht in kg: zie typeplaatje
• Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10^ tot + 50 °C

20.3 Acculader STIHL AL 101

Nominale spanning: zie typeplaatje
- Frequentie: zie typeplaatje
- Nominal vermogen: zie typeplaatje
- Laadstroom: zietypeplaatje
- Toelaatbaar temperatuurbereik voor gebruik en opslag: +5^ tot +40^

De laadtijden zijn onder www.stihl.com/charging-times weergegeven.

20.4 Verlngkabels

Als gebruik worden gemaakt van een verlangkabel,要去en de aders, afhankelijk van de spanning en de lenghte van de verlangkabel minimaal de volgende doorsnede hebben:

Als de nominale spanning op het typeplaatje 220V tot 240V bedraagt:

Kabellenge tot 20m : AWG 15/1,5 mm²
Kabellenge 20 m tot 50 m: AWG 13/2,5 mm²

Als de nominale spanning op het typeplaatje 100V tot 127 V bedraagt:

Kabellenge tot 10 m: AWG 14/2,0 mm²
Kabellenge 10 m tot 30 m: AWG 12/3,5 mm²

20.5 Geluids- en trillingswaarden

De K-waarde voor het geluidsdrukiveau bedraagt 2 dB(A). De K-waarde voor het geluidsvermogenniveau bedraagt 2 dB(A). De Kwaarde voor de trillingswaarden bedraagt 2m / s^2

STIHL adviseert een gehoorbeschermer te dragen.

Gebruik met een maaikop behalte PolyCut 6-2

Geluiddrukniveau LpA gemeten volgens EN 50636-2-91:77 dB(A)
Geluidvermogensniveau LWA gemeten volgens EN 50636-2-91:91 dB(A)
- Trillingswaarde a_hv gemeten volgens EN 50636-2-91

Bedieningshandgreep: 2,0m / s^2
- Beugelhandgreep: 3,7m / s^2

Gebruik met een maaikop PolyCut 6-2

Geluiddrukniveau LpA gemeten volgens EN 50636-2-91:81 dB(A)
Geluidvermogensniveau LWA gemeten volgens EN 50636-2-91:94 dB(A)
- Trillingswaarde a_hv gemeten volgens EN 50636-2-91

Bedieningshandgreep: 2,0m / s^2
- Beugelhandgreep: 3,7m / s^2

De aangeweven trillingswaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kuren ter vergelijkking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optredende trillingswaarden kuren afhankelijk van de manier van gebruik afwijken van de aangegeven waarden. De aangegeven trillingswaarden kuren worden gebruikt voor een eerste inschatting van de trillingsbelasting. De daadwerkelijk trillingsbelasting moet worden ingeschat. Daarbij kan ook rekening worden gehonden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait.

Informatie over het voldoen aan de EG-richtlijk 2002/44/EG inzake trillingen is op www.stihl.com/vib aangegeven.

20.6 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemica- liën.

Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.

21 Combinations van snijgarni-turen en beschemkappen

21.1 Motorzeis STIHL FSA 60 R

De volgende maaikoppen mogen samen met de beschermkap worden gemonteerd:

Maaikop AutoCut C 6-2:

• met maiadraad "rond, stil" met een diameter van 2,0 mm of 2,4 mm
  Maaikop PolyCut 6-2:
  met messen
  met maiadraad "rond, stil" met een diameter van 2,0 mm of 2,4 mm
  Maaikop DuroCut 5-2:
• met maiadraad "rond, stil" met een diameter van 2,0 mm of 2,4 mm

22 Onderdelen en toebehoren

22.1 Onderdelen en toebehoren

STIHL Deze symbolen kenmerken de origi-nele STIHL onderdelen en het originele STIHL toebehoren.

STIHL advisert alleen originele STIHL onderden en origineel STIHL toebehoren te gebruiken.

Reserveonderdelen en toebehoren van andere fabrikanten können door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie nicht worden beoordeeld en STIHL kan ook nicht borg staan voor het gebruik ervan.

Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

23 Milieuverantwoord afvoeren

23.1 Motorzeis, accu en acculader afvoeren

Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.

Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.

Lever de STIHL producten inclusief de verpakking volgens deplaatselijke voorschriften bij een geschikt verzamelpunt voor recycling in.
Niet bij het huisvuil afvoeren.

24 EU-conformiteitsverklaring

24.1 Motorzeis STIHL FSA 60 R

verklaart op eigengerantwoordelijkheid dat

• Constructie: Accumotorzeis
• merk: STIHL
• Type: FSA 60 R

Nederlands 25 UKCA-conformiteitsverklaring

• Serie-identificatie: FA04

voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de tenijdve van de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN ISO 12100 met inachtneming van de norm EN 50636-2-91.

Voor het bepalen van het gemeten en het gegarandeerde geluidsvermogenniveau werden gehandeld volgens de richtlijn 2000/14/EG, bijlage VI.

Gemeten geluidsvermogenniveau: 91 dB(A)
Gewaarborgd geluidsniveau: 93 dB(A)

De technische documentation wird bij de productgoedkeuring van

ANDREAS STIHL AG & Co. KG bewaard.

Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.

Waiblingen, 15-7-2021

Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving

25 UKCA-conformiteitsverkla-ring

25.1 Motorzeis STIHL FSA 60 R

UK CA

verklaart op eigengerantwoordelijkheid dat

• Constructie: Accumotorzeis
• merk: STIHL
• Type: FSA 60 R
• Serie-identificatie: FA04

voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 en in overeenstemming met de tenijdve van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN ISO 12100 rekening houdend met de standard EN 50636-2-91.

Voor het bepalen van het gemeten en het gegarandeerde geluidsvermogenniveau werden gehandeld volgens de Britse richtig Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 9.

Uitvoerende keuringsinstantie: INTERTEK Testing & Certification Ltd, Academy Place, 1-9 Brook Street, Brentwood, Essex, CM14 5NQ, Verenigd Koninkrijk

Gemeten geluidsvermogenniveau: 91 dB(A)
Gewaarborgd geluidsniveau: 93 dB(A)

De technische documentation wird bij

ANDREAS STIHL AG & Co. KG bewaard.

Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.

Waiblingen, 15-7-2021

Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving

0458-832-9621-D
