Producttype	Bevestigingsbasis voor toonarm voor platenspeler
Merk	Technics
Model	SHTB10
Afmetingen (L × H × D)	133 × 25 × 171 mm
Gewicht (model SH-TB10-S)	1360 g
Gewicht (andere modellen)	Ongeveer 1130 tot 1300 g afhankelijk van het model
Materiaal	Metaal (niet gespecificeerd, schatting)
Compatibiliteit	Technics SL-1000R platenspeler
Montage	Wordt stevig op de platenspeler bevestigd om trillingen te elimineren
Hoofdfunctie	Maakt het mogelijk een tweede toonarm te monteren voor de gewenste geluidskwaliteit
Compatibele toonarmen (voorbeelden)	SME M2-9R, M2-12R ; Technics EPA-100mk2 ; Ortofon AS-212S, RS-212D ; JELCO SA-250, SA-750L ; IKEDA IT-345 CR-1, IT-407 CR-1
Meegeleverde accessoires	Montageschroevenset (3 schroeven, 3 ringen) en inbussleutel
Veiligheid	Houd kleine onderdelen buiten bereik van jonge kinderen; laat installatie door twee personen uitvoeren
Onderhoud	Werk op een stabiel en vlak oppervlak; volg de montage-instructies

Veelgestelde vragen - SHTB10 TECHNICS

Welke toonarmen zijn compatibel met de SHTB10 basis?

De basis is verkrijgbaar in verschillende versies, afhankelijk van de fabrikant en het toonarmmodel. Bijvoorbeeld ondersteunt het de armen SME M2-9R, Technics EPA-100mk2, Ortofon AS-212S, JELCO SA-250, IKEDA IT-345 CR-1, enz. Raadpleeg de volledige lijst in de handleiding.

Is de SHTB10 basis uitsluitend compatibel met de Technics SL-1000R platenspeler?

Ja, deze basis is speciaal ontworpen voor het monteren van een tweede toonarm op de Technics SL-1000R platenspeler.

Wat is het gewicht van de SHTB10 basis?

Het gewicht varieert per versie: het basismodel SH-TB10-S weegt 1360 g, de specifieke versies wegen tussen 1130 g en 1300 g.

Hoe installeer ik de SHTB10 basis op de platenspeler?

Eerst moeten de kabels worden losgekoppeld, de plaat en de isolatoren worden verwijderd, en vervolgens het meubel worden gedemonteerd. Daarna installeert u de arm op de basis, bevestigt u de basis op de platenspeler met de meegeleverde schroeven en inbussleutel, en monteert u alles weer in elkaar. Het wordt aanbevolen om dit met twee personen te doen.

Welke accessoires worden meegeleverd met de SHTB10 basis?

De basis wordt geleverd met een set montageschroeven (3 schroeven en 3 ringen) en een inbussleutel.

Wat is de dikte of hoogte van de basis?

De buitenafmetingen zijn 133 mm breed, 25 mm hoog en 171 mm diep.

Heeft de SHTB10 basis een elektrische voeding nodig?

Nee, de basis is een passief mechanisch accessoire. Geen voeding nodig.

Kan de SHTB10 basis worden gebruikt met andere platenspelers dan de SL-1000R?

De handleiding geeft aan dat deze basis specifiek is ontworpen voor de SL-1000R. Gebruik op andere modellen wordt niet gegarandeerd.

Hoe reinig en onderhoud ik de SHTB10 basis?

De handleiding geeft geen specifieke onderhoudsinstructies. Het wordt aanbevolen om voorzichtig te hanteren, schokken te vermijden en de schroeven goed aangedraaid te houden.

Waar vind ik de volledige handleiding van de SHTB10 basis?

De handleiding is gratis te downloaden als PDF op de website notice-facile.com. U kunt ook een vertaling in uw taal aanvragen.

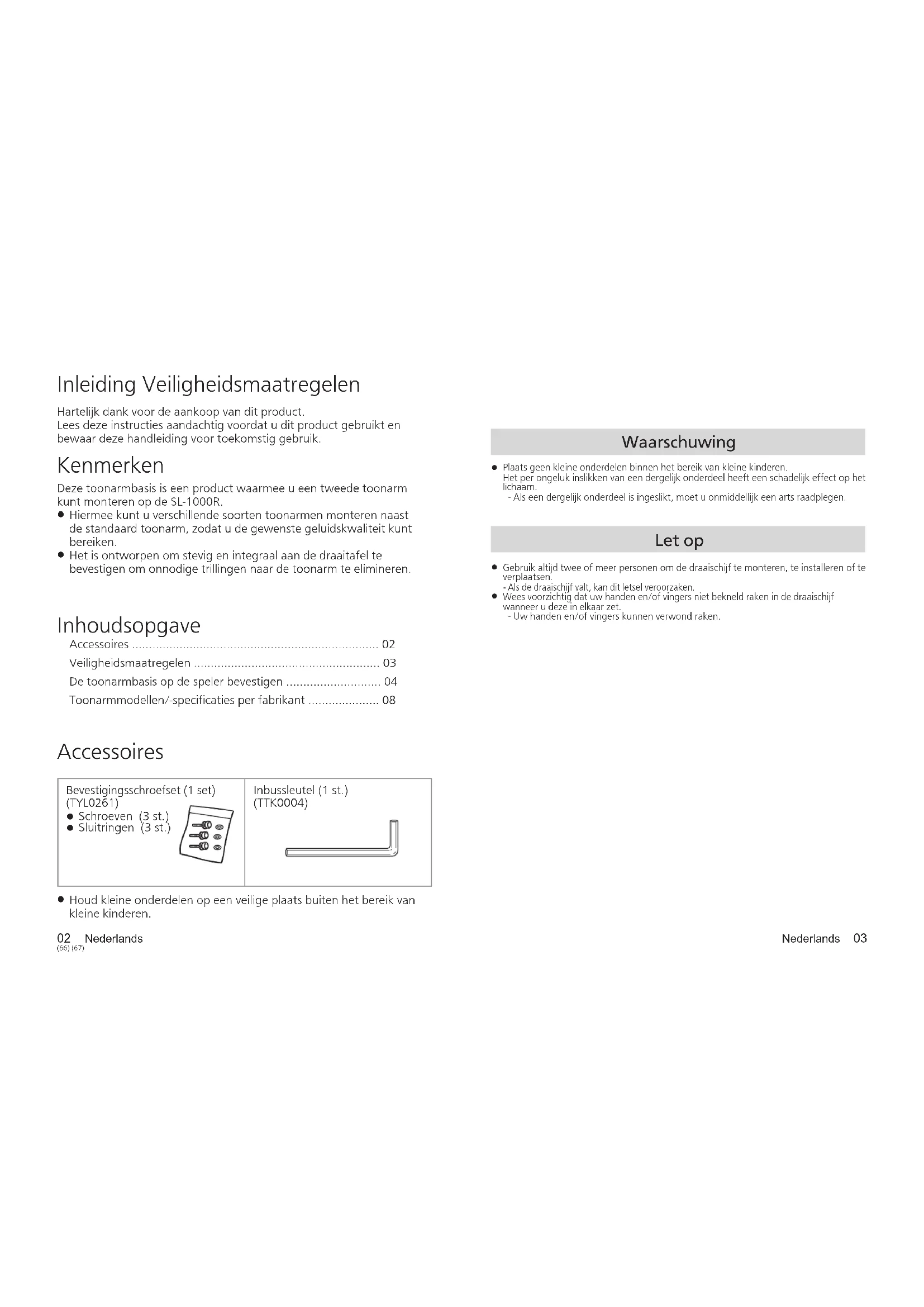

GEBRUIKSAANWIJZING SHTB10 TECHNICS

Inleiding Veiligheidsmaatregelen

Hartelijk dank voor de aankoop van dit product.
Lees deze instructies aanachtig voordat u dit product gebruikt en bewaar deze handeiding voor toekomstig gebruik.

Kenmerken

Deze toonarmbasis is een product waarmee u een tweede toonarm kunt monteren op de SL-1000R.

• Hiermee kurz u verschillende soorten toonarmen monteren naast de standarda toonarm, zodat u de gewenste geluidskwaliteit kurz bereiken.
• Het is ontworpen om stevig en integraal aan de draaitafel te bevestigen om onnodige trillingen maar de toonarm te elimineren.

Inhoudsopgave

Accessoires 02

Veiligheidsmaatregelen 03

De toonarmbasis op de spelier bevestigen 04

Toonarmmodellen/-specificaties per fabrikant 08

Accessoires

Bevestigingsschroefset (1 set) (TYL0261)

• Schroeven (3 st.)
• Sluitringen (3 st.)

Inbussleutel (1 st.) (TTK0004)

• Houd kleine onderdelen op een veilige plaats buiten het bereik vankleine kinderen.

02 Netherlands

{66} {57}

Waarschuwing

• Plaats geenkleine onderdelen binnen het bereik vankleine kinderen. Het per ongeluk inslikken van een dergelijk onderdeel heefteen schadelijk effect op het lichaam. - Als een dergelijk onderdeel is ingeslikt, moet u ommiddelloek en arts raadplegen.

Let op

• Gebruik alscht twee of merer personen om de draaischij te monteren, te installereren of te verplaaten.
• Als de draaischijf valt, kan dit letsel veroorzaken.
• Wees voorzigt dag uw handen en/of vingers Niet beknelr raken in de draaischrift
  wonneer u deleze in elkaar zet. Uw handen en/of vingers hunken verwond raken.

De toonarmbasis op de speler bevestigen

Aandacht

• Werk op een stabiele, vlakke ondergrond.

(1) Koppel de kabel van de bedieningsunit, de phono-kabel, aarkabel, enz. los.
(2)Verwijder de draaischijf. (Zie,De draaischijf verwijden"(15) in de gebruiksaanwijzing van de SL-1000R)

(3)Verwijder de isolatoren.
- Plaats twee verpakkingskussens onder de hoofdeenheid om opt te tilen, en draai de isolatoren in de richting zoals getoond op onderstaande afbeelding.

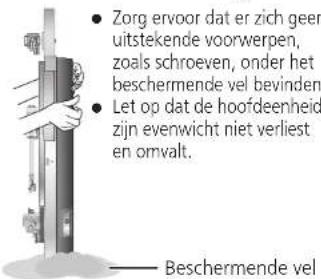

(4) Plaats de hoofdeenheid vertical op zichant op een beschermend vel dat met de hoofdeenheid is meegeleverd.

Zorg ervoor dat er zich geenuitstekende voorwerpen, zoalschroeven,onder het beschemmerevel被动en.
Let op dat de hoofdeenheid zich evenwicht nicht verliest en ormvalt.

04 Netherlands

(5) Met de bijgeleverde inbussleutel draait u de bevestigingschroeven van de draaischijflos. (De zevenplaaten aangedui in de onderstaande afbeeling)

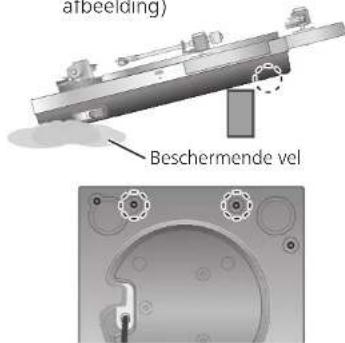

(6)Plaats een verpakkingskussen onder de hooftdeenheid om deze in een hoek te plaaten. Verwijder met de bijgeleverde inbussleutel de resterende bevestigingsschroven van de draaischijf. (De tweeplaatsen aangeduid in de onderstaande afbeelding)

(7) Plaats twee verpakkingskussens onder de hoofdeenheid om op te tillen.

(8)Draai de schroeven van de afneembare handgreep vast in de montagegaten van de afneembare handgreep op de draaischijf. Til de draaischijf langzaam op om te verwijderen.
- Verwijder voorrichtig om te voorkomen dat de aansluitkabel van de regeleenheid in de behuizing en dergelijk beknel raakt.

handgreep montagegat

Aandacht

• Draai de afneembare handgreep vast door unde 5 ofeer keren te draaien. Als u deze tot het einde hebt vastgedraaid, draait u deze weeer een beetje los. Draai niet te stevig vast.

(9) Verwijder de afdekking van de behuizing op de plek waar de toonarm gemonteerd za worden.
- Verwijder de twee bevestigingschroeven met gebruik van de bijgeleverde inbussleutel.

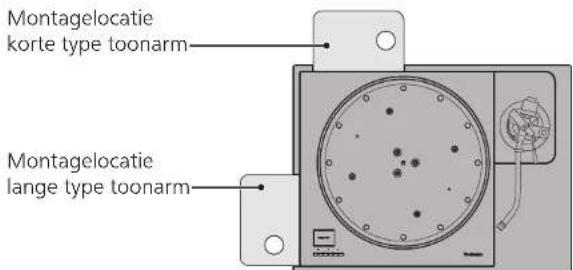

- Afhankelijk van het toonarnptyte (kort type of lang type) is de montagelatie vooraf bepaald. (© pagina 8)

Til de afdekkingrecht omhoog omdezteverwijdenen.

De toonarmbasis op de speler bevestigen (vervolg)

(10)Monteer uw toonarm op de toonarmbasis.
- Raadpleeg de folder van uw toonarm.
(11)Monteer de toonarmbasis op de draaitafel.
- Monteer op de geschikte plaats.

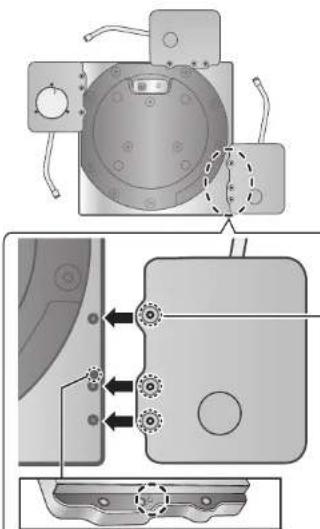

Lijn de locatie van de pin- en schroefgaten op de toonarmbasisuit met de pin- en schroefgaten op de draaitafel en draai de schroeven (drie locaties) vast met de inbussleutel.

Stek de pin op de toonarmbasis in het pingat om te positioneren.

(12) Draai de schroeven van de afneembare handgreep vast in de montagegaten van de afneembare handgreep op de draaischijf en monteer de draaischijf op de behuizing.
Zorg er bij het monteren voor dat de aansluitkabel van de regeleenheid Niet in behuizing en dergelijkke bekneld raakt.

Steck de aansluitkabel van de regeleenheid door het gat in de behuizing.

06 Netherlands

{70} {71}

(13)Plaats een verpakkingskussen onder de hoofdeenheid om het onder een hoek teplaatsen om de bevestigingschroeven van de draaischij vast te zetten met de meegeleverde inbussleutel. (De tweeplaatsen aangeduid in de onderstaande afbeelding)

(14) Plaats de hoofdeenheid verticaal op zich kant op een beschermend vel dat met de hoofdeenheid is meegeleverd.

(15)Draai de bevestigingschroeven van de draaischijf vast met de meegeleverde inbussleutel. (De zevenplaatsen aangeduid in de onderstaande afbeeling)
- Controller nogmaals of de schroeven op alle negen locaties, inclusief de twee schroeven in stap (13), stevig zijn vastgedraaid.

(16) Bevestig de isolatoren op het apparaat.
- Plaats twee verpakkingskussens onder de hoofdeenheid om op te tillen, en draai de isolatoren in de richting zoals getoond op onderstaande afbeeling.

(17) De draaischijf aanbrengen. (Zie, "De draaischijf aanbrengen" ( 15) in de gebruiksaanwijzing van de SL-1000R)

Nederlandlands

Toonarmmodellen/-specificaties per fabrikant

Externalafmetingen: 133× 25× 171mm (breedte × hoopte × diepte)

SH-TB10-S

Zonder bevestigingsgat voor toonarm
Machine zo nodig om uw toonarm aan te passen.
Gewicht: 1360 g

SH-TB10SM1-S

Ondersteunde fabrikant: SME
Ondersteund model: M2-9R
Montagelocation: Korte type
Gewicht: 1130 g

08

Nederlands

[72] [73]

SH-TB10TC1-S

Ondersteunde fabrikant : Technics
Ondersteund model : EPA-100mk2
Montagelocatione : Korte type
Gewicht : 117.0 g

SH-TB10SM2-S

Ondersteunde fabrikant: SME Ondersteund model: M2-12R Montagelocation: Lange type Gewicht: 1130 g

SH-TB10RT1-S

Ondersteunde fabrikant: ortofon
Ondersteund model: AS-212S, RS-212D
Montagelatie: Korte type
Gewicht: 1200g

SH-TB10JL1-S

Ondersteunde fabrikant: JELCO
Ondersteund model: SA-250
Montagelatie: Korte type
Gewicht: 1160 g

SH-TB10KD1-S

Ondersteunde fabrikant:IKEDA
Ondersteund model:IT-345 CR-1
Montagelatie:Korte type
Gewicht: 1300g

SH-TB10RT2-S

Ondersteunde fabrikant: ortofon
Ondersteund model: AS-309S, RS-309D
Montagelocation: Lange type
Gewicht: 1200 g

SH-TB10JL2-S

Ondersteunde fabrikant : JELCO
Ondersteund model : SA-750L
Montagelocatie : Lange type
Gewicht : 1200 g

SH-TB10KD2-S

Ondersteunde fabrikant:IKEDA
Ondersteund model:IT-407 CR-1
Montagelocatie:Lange type
Gewicht: 1300g
