SHTB10 - Giradiscos TECHNICS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de brazo de lectura para tocadiscos de vinilo
Marca	Technics
Modelo	SHTB10
Dimensiones (L × A × P)	133 × 25 × 171 mm
Peso (modelo SH-TB10-S)	1360 g
Peso (otros modelos)	Aproximadamente 1130 a 1300 g según el modelo
Material	Metal (no especificado, estimación)
Compatibilidad	Tocadiscos Technics SL-1000R
Montaje	Se fija firmemente al tocadiscos para eliminar vibraciones
Función principal	Permite montar un segundo brazo de lectura para obtener la calidad de sonido deseada
Brazos compatibles (ejemplos)	SME M2-9R, M2-12R ; Technics EPA-100mk2 ; Ortofon AS-212S, RS-212D ; JELCO SA-250, SA-750L ; IKEDA IT-345 CR-1, IT-407 CR-1
Accesorios incluidos	Juego de tornillos de montaje (3 tornillos, 3 arandelas) y llave hexagonal
Seguridad	No dejar las piezas pequeñas al alcance de los niños pequeños; requerir dos personas para la instalación
Mantenimiento	Trabajar sobre una superficie estable y plana; seguir las instrucciones de montaje

Preguntas frecuentes - SHTB10 TECHNICS

¿Qué brazos de lectura son compatibles con la base SHTB10?

La base está disponible en varias versiones según el fabricante y el modelo de brazo. Por ejemplo, admite los brazos SME M2-9R, Technics EPA-100mk2, Ortofon AS-212S, JELCO SA-250, IKEDA IT-345 CR-1, etc. Consulte la lista completa en el manual.

¿La base SHTB10 es únicamente compatible con el tocadiscos Technics SL-1000R?

Sí, esta base ha sido diseñada especialmente para el montaje de un segundo brazo de lectura en el tocadiscos Technics SL-1000R.

¿Cuál es el peso de la base SHTB10?

El peso varía según la versión: el modelo base SH-TB10-S pesa 1360 g, las versiones específicas pesan entre 1130 g y 1300 g.

¿Cómo instalar la base SHTB10 en el tocadiscos?

Primero hay que desconectar los cables, retirar el plato y los aisladores, luego desmontar el mueble. Después, se instala el brazo en la base, se fija la base al tocadiscos con los tornillos y la llave hexagonal suministrados, y luego se vuelve a montar todo. Se recomienda la participación de dos personas.

¿Cuáles son los accesorios incluidos con la base SHTB10?

La base se entrega con un juego de tornillos de montaje (3 tornillos y 3 arandelas) y una llave hexagonal.

¿Cuál es el espesor o la altura de la base?

Las dimensiones exteriores son de 133 mm de ancho, 25 mm de alto y 171 mm de profundidad.

¿La base SHTB10 necesita alimentación eléctrica?

No, la base es un accesorio mecánico pasivo. No necesita alimentación.

¿Se puede usar la base SHTB10 con otros tocadiscos que no sean el SL-1000R?

El manual indica que esta base está diseñada específicamente para el SL-1000R. Su uso en otros modelos no está garantizado.

¿Cómo limpiar y mantener la base SHTB10?

El manual no proporciona instrucciones de mantenimiento específicas. Se recomienda manipular con cuidado, evitar golpes y mantener los tornillos bien apretados.

¿Dónde encontrar el manual completo de la base SHTB10?

El manual está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com. También puede solicitar una traducción a su idioma.

MANUAL DE USUARIO SHTB10 TECHNICS

06 Francais (Canada) 22)33

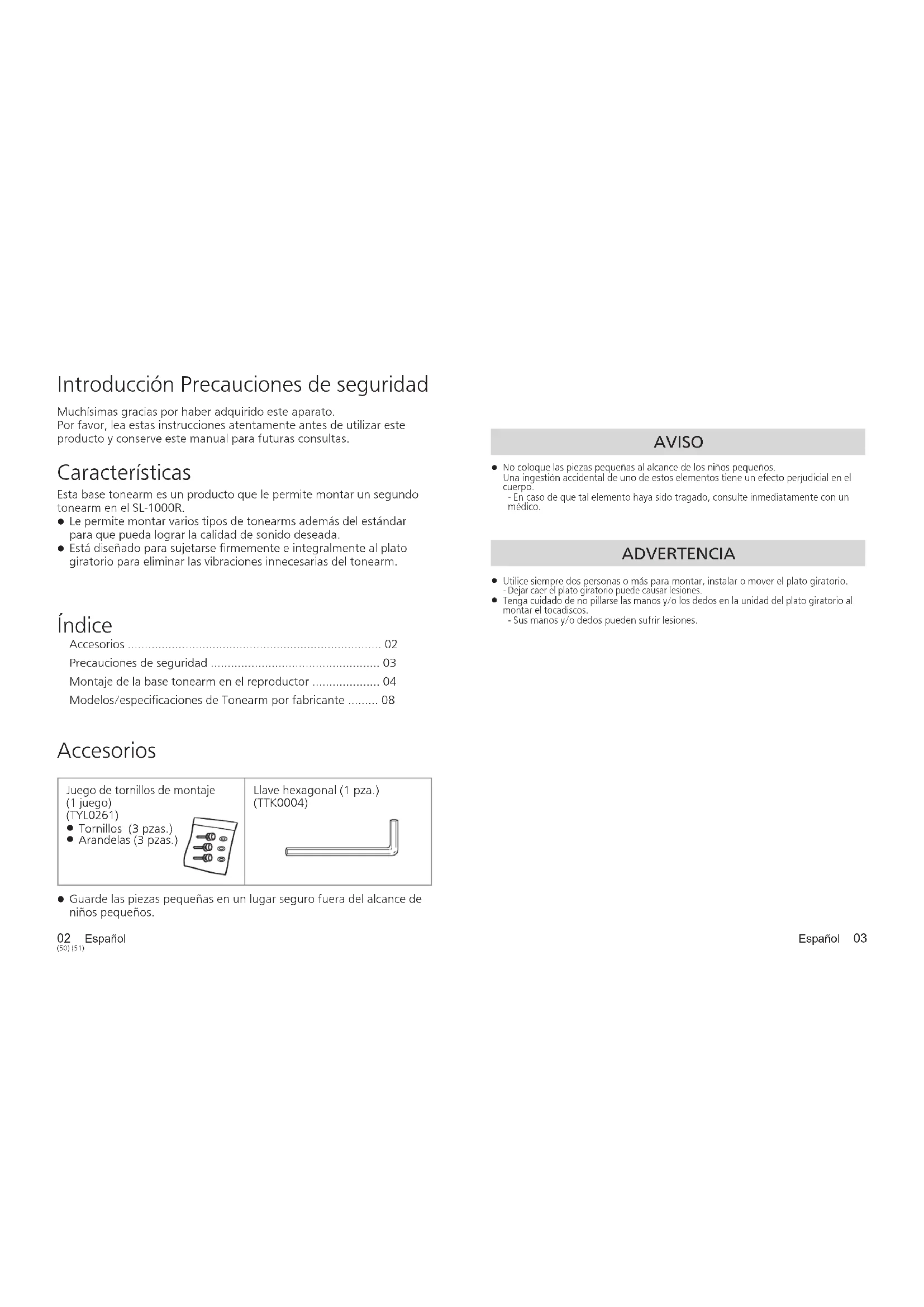

Introduccion Precauaciones de seguridad

Muchsimas gratias por haber adquirido este aparato.
Por favor,lea estas instrucciones attentamente antes deutilizareste
producto y conserve este manual para futuras consultas.

Characteristicas

Esta base tonearm es un producto que le permite montar un segundo tonearm en el SL-1000R.

• Le permite montar various temas de tonearmas además del estándar para que pueda lograr la calidad de sonido deseada.
• Está disénado para sujetarsefirmamente e integralmente al plato giratorio para eliminar las vibrações innecasarias del tonearm.

Indices

Accesorios 02

Precauciones de seguridad 03

Montaje de la base tonearm en el reproductor 04

Modelos/especificaciones de Tonearm por fabricante 08

Accesorios

Juego de tornillos de montaje

(1 jeu)

(TYL0261)

Tornillos (3 pzas.)
- Arandelas (3 pzas.)

Llave hexagonal (1 pza.)

(TTK0004)

• Guarde las piezas pequeñas en un lugar seguro fuera del alcance de niños pequeños.

0:

(50)(51)

Espanol

Espanol

Montaje de la base tonearm en el reproductor

Atencion

• Trabajo en una superficie estable y nivelada.

(1)Desconecte el cable de conexión de launidad de control, el cable fono, la toma a tierra, etc.
(2) Retire el Plato giratorio. (Consulte "Para retirar el Plato giratorio" ( 15) en las Instrucciones de funcionaimiento del SL-1000R)

(3)Retire los aisladores.
Cologne dos cojines de embalaje bajo la unidad principal para elevar y girar los asladores en la direction que se muesta en la作為 figura.

(4) Colque launidad principal en posicón vertical en un lateral de la lámina protectora que se proportionsión con launities principal.

Asegürese de que no hay objetos que sobresalen, como tornillos, bajo la lámina protectora.
- Tenga cuidado de evaporar que la unidad principal pierda el equilibrio y vuelque.

—Hoja protectora

(5) Usando la llave hexagonal, retire los tornillos de montaje de la unidad del Plato giratorio. (Las siete ubicaciones indicadas en la?singularmente figura)

(6)Coloque un cojín de embalaje debajo de la unidad principal para colocarla en ángulo. Usando la llave hexagonal auxiliar, retire los tornillos de montaje restantes de la unidad del Plato giratorio. (Las dos ubicaciones indicadas en la.),

(7) Coloque dos cojines de embalaje bajo de lainstitution principal para levantarla.

Cojin de embalaje (SL-1000R)

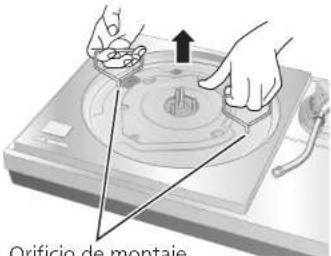

(8)Apriete los tornillos de la manija desmontable en los orificios de montaje de la manija desmontable en la unidad del Plato giratorio. Levante lentamente la unidad del Plato giratorio para extraerlo.
Retire con cuidado para evitar atrapar el cable de conexión de la unidad de control en el gabinete y similares.

Orificio de montaje de la manija desmontable

Atencion

• Apriete la manija desmontable girandola 5 o mas vezes. Si la ha apretado totalmente, aflójela un poco. No la apriete firmamente.

(9) Retire la cubierta del gabinete en el lugar donde se montara el tonearm.
- Usando la llave hexagonal, retire los dos tornillos de montaje.

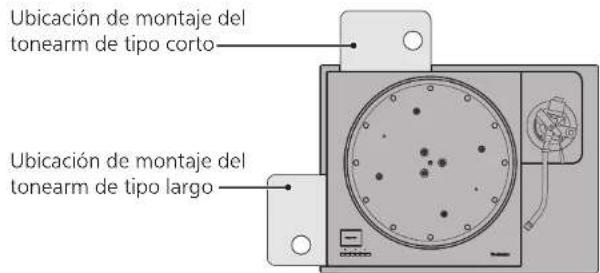

- Según el tipo de tonearm (tipto corto o长大o), su ubicación de montaje está predeterminada.
(≈ Páginas 8)

Cubierta

• Para retirar la cubierta, tire de ella hacía irriba.

Montaje de la base tonearm en el reproductor (continuación)

(10) Monte su tonearm en la base tonearm.
- Consulte el folleto de su tonearm.

(11) Monte la base tonearm de la unidad del Plato giratorio.
Montela en la ubicacion adecuada.

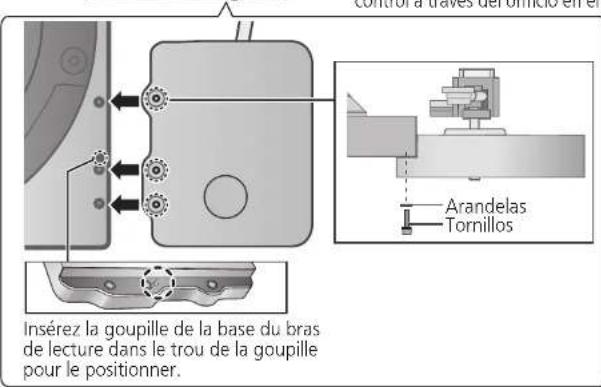

- Alinee la ubicacion del pasador y de los orificios de los tornillos en la base tonearm con la del orificio del pasador y de los tornillos en el lateral del plato giratorio, y apriete los tornillos (tres ubicaciones) con la llave hexagonal.

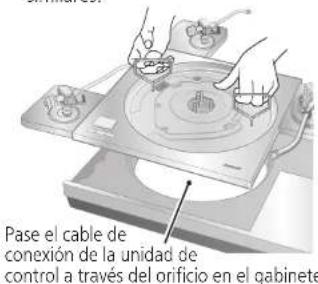

(12) Apriete los tornillos de la manija desmontable en los orificios de montaje de la manija desmontable en la unidad del Plato giratorio y monte lentamente la unidad del Plato giratorio en el gabinete.
Monte teniendo cuidado de no atrapar el cable de conexión de la unidad de control en el gabinete y similares.

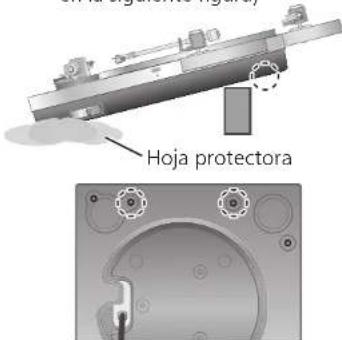

(13)Coloque un cojín de embalaje debajo de launities principal para colocarla en ángulo para apretar los tornillos de montaje de la�性 del plato giratorio con la llave hexagonal auxiliar. (Las dos ubicaciones indicadas en la figura)

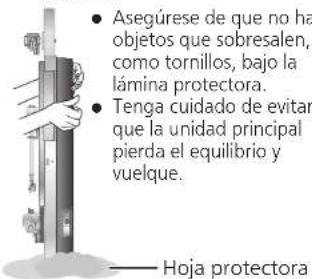

(14) Coloque launidad principal en posicion vertical en un lateral de la lamina protectora que se proporciono con launidad principal.

(15) Usando la llave hexagonal, apriete los tornillos de montaje de la unidad del Plato giratorio. (Las siete ubicaciones indicadas en la?siguiente figura)
Vuelva a comprar que los tornillos estenfirmamente apretados en las nueveubicaciones, incluidos los dosapretados en elayo (13).

(16) Fijie los aisladores a la unidad.
- Coloque dos cojines de embalaje bajo la unidad principal para elevarla y girar los aisildadores en la direccion que se muestra en la?singularmente figura.

(17) Montaje del Plato giratorio. (Consulte "Montaje del Plato giratorio" ( 15) en las Instrucciones de funcionaimiento del SL-1000R)

Modelos/especificaciones de Tonearm por fabricante

Dimensiones externas: 133 × 25 × 171 ~mm

(ancho × alto × profundidad)

SH-TB10-S

Sin onfficio de montaje del tonearm Hagalogo segun sea necessario para que coincida con su tonearm. Peso:1360g

SH-TB10SM1-S

Fabricone compatible : SME Modelo compatible : M2-9R Lugar de montaje : Tipo corto Peso : 1130 g

08

Espanol

(56)(57)

SH-TB10TC1-S

Fabricante compatible : Technics
Modelo compatible : EPA-100mk2
Lugar de montaje : Tipo corto
Peso : 1170 g

SH-TB10SM2-S

Fabricante compatible : SME
Modelo compatible : M2-12R
Lugar de montaje : Tipo largo
Peso : 1130 g

SH-TB10RT1-S

Fabricante compatible : ortofon
Modelo compatible : AS-212S, RS-212D
Lugar de montaje : Tipo corto
Peso : 1200 g

SH-TB10JL1-S

Fabricante compatible : JELCO Modelo compatible : SA-250 Lugar de montaje : Tipo corto Peso : 1160 g

SH-TB10KD1-S

Fabricante compatible:IKEDA
Modelo compatible:IT-345 CR-1
Lugar de montaje : Tipo corto
Peso : 1300 g

SH-TB10RT2-S

Fabricante compatible : ortofon
Modelo compatible : AS-309S, RS-309D
Lugar de montaje : Tipo largo
Peso : 1200 g

SH-TB10JL2-S

Fabricante compatible : JELCO Modelo compatible : SA-750L Lugar de montaje : Tipo largo Peso : 1200 g

SH-TB10KD2-S

Fabricante compatible:IKEDA Modelo compatible:IT-407 CR-1 Lugar de montaje: Tipo largo Peso: 1300g

Espanol
