INSTRUKCJA OBSŁUGI SHTB10 TECHNICS

Nie przechowywać małych części w miejscu dostępnym dla dzieci. Przypadkowe połknięcie takiego przedmiotu ma szkodliwy wpływ na organizm.

W przypadku połknięcia takiego przedmiotu, należy natychmiast skontaktować się z lekarzem.

Zawsze korzystać z pomocy jednej lub więcej osób, aby zamontować, zainstalować lub przesunąć gramofon.

Upuszczenie gramofonu może spowodować obrażenia ciała.

Przy składaniu odtwarzacza w całość należy uważać, by nie doszło do uwięzienia rąk i/lub palców w zespole talerza obrotowego.

Może dojść do zranienia rąk i/lub palców. Funkcje Podstawa ramienia to produkt, który pozwala na zamontowanie drugiego ramienia do SL-1000R.

Umożliwia montowanie różnego rodzaju ramion oprócz standardowego, aby uzyskać żądaną jakość dźwięku.

Została zaprojektowana do mocnego i integralnego mocowania do gramofonu, aby wyeliminować niepożądane drgania ramienia. Akcesoria Zestaw wkręta mocującego (1 komplet) (TYL0261)

Podkładki (3 szt.) Klucz sześciokątny (1 szt.) (TTK0004)

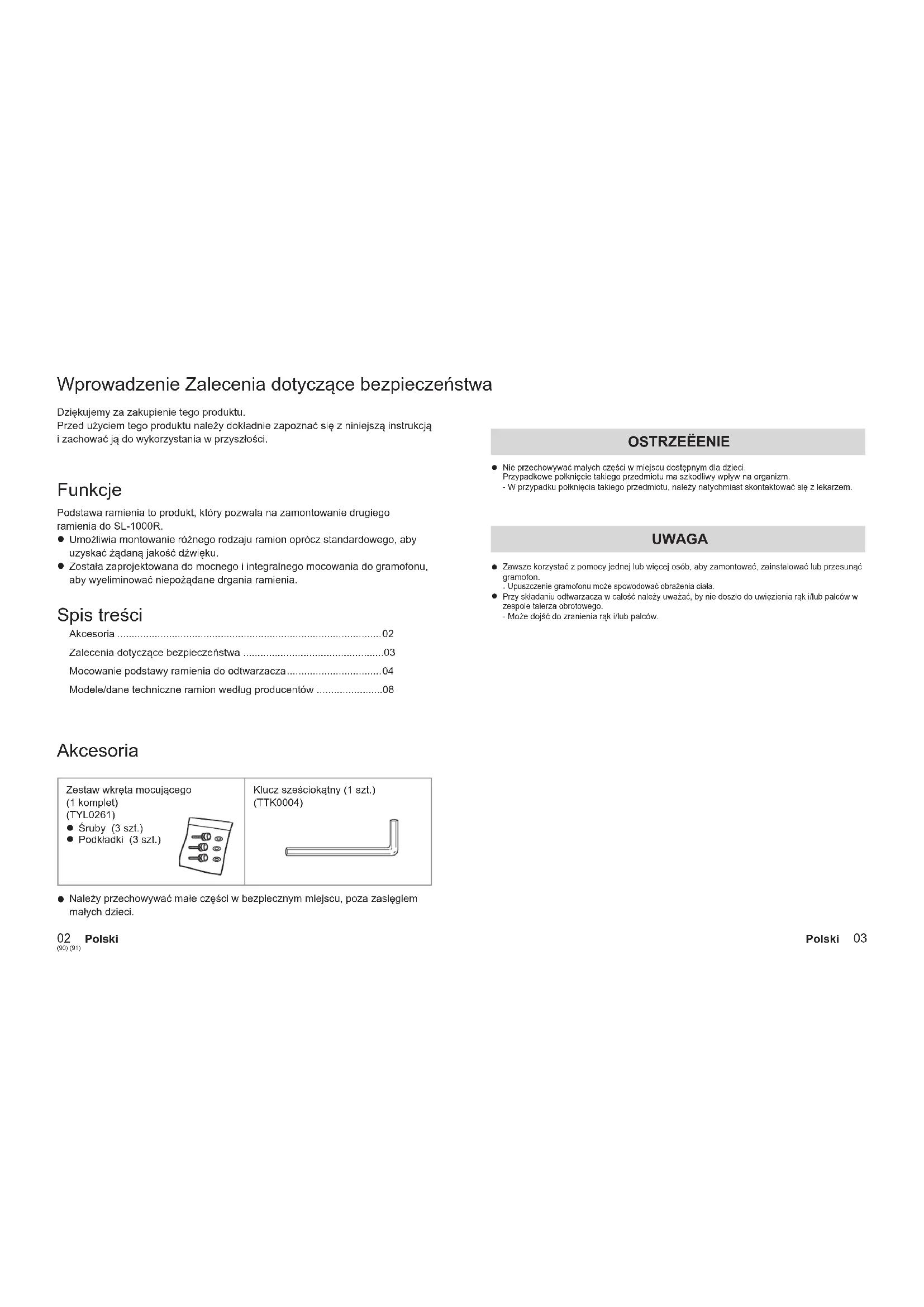

• Należy przechowywać małe części w bezpiecznym miejscu, poza zasięgiem małych dzieci. Dziękujemy za zakupienie tego produktu. Przed użyciem tego produktu należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do wykorzystania w przyszłości. Spis treści Akcesoria p. 2
• Zalecenia dotyczące bezpieczeństwa p. 3
• Mocowanie podstawy ramienia do odtwarzacza p. 4
• Modele/dane techniczne ramion według producentów (90) (91) Polski0504 Polski Mocowanie podstawy ramienia do odtwarzacza Uwaga p. 8

Pracować na stabilnej, równej powierzchni. (1) Odłączyć przewód połączeniowy jednostki sterującej, przewód gramofonowy, przewód uziemiający, itp. (2) Wymontować talerz obrotowy. (Zobacz „Procedura zdejmowania talerza obrotowego” (

instrukcji obsługi SL-1000R) (3)Wymontować wibroizolatory.

Umieścić dwie podkładki wypełniające pod jednostką główną, aby unieść i obrócić wibroizolatory w kierunku wskazanym na rysunku poniżej. (7) Umieścić dwie podkładki wypełniające pod zespołem głównym, aby go unieść. (9) Wymontować z szafki osłonę w miejscu, gdzie będzie zamontowane ramię.

Za pomocą akcesoryjnego klucza imbusowego, wykręcić dwa wkręty montażowe.

W zależności od typu ramienia (typu krótkiego lub typu długiego), miejsce jego montażu jest z góry określone.

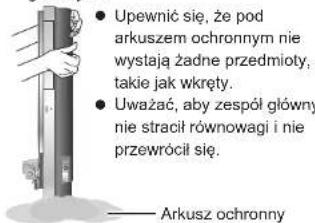

Strona 8) (4) Umieścić zespół główny pionowo na boku na arkuszu ochronnym, który został dostarczony wraz z zespołem głównym.

Upewnić się, że pod arkuszem ochronnym nie wystają żadne przedmioty, takie jak wkręty.

Uważać, aby zespół główny nie stracił równowagi i nie przewrócił się. (5) Za pomocą akcesoryjnego klucza imbusowego, wykręcić wkręty mocujące talerz obrotowy urządzenia. (Siedem miejsc wskazanych na poniższym rysunku) (6) Umieścić jedną podkładkę wypełniającą pod zespołem głównym, aby ustawić go pod kątem. Za pomocą akcesoryjnego klucza imbusowego, wykręcić pozostałe wkręty mocujące zespół talerza obrotowego. (Dwa miejsca wskazane na poniższym rysunku) (8) Dokręcić wkręty odłączanego uchwytu w otworach montażowych odłączanego uchwytu na zespole talerza obrotowego. Powoli unieść zespół talerza obrotowego, by go wymontować.

Wymontować ostrożnie, by uniknąć przycięcia przewodu łączącego jednostki sterującej w szafce i temu podobnych. Podkładka wypełniająca (SL-1000R) Podkładka wypełniająca (SL-1000R) Arkusz ochronny Otwór montażowy odłączanego uchwytu Uwaga

Dokręcić odłączany uchwyt, obracając go 5 lub więcej razy. Jeżeli został on dokręcony do końca, poluzować go nieco. Nie dokręcać go ściśle.

Aby zdjąć osłonę, unieść ją pionowo do góry. Osłona Arkusz ochronny (92) (93) Polski0706 Polski Mocowanie podstawy ramienia do odtwarzacza (kontynuacja) (11) Zamontować podstawę ramienia do zespołu talerza obrotowego.

Zamontować w odpowiednim miejscu.

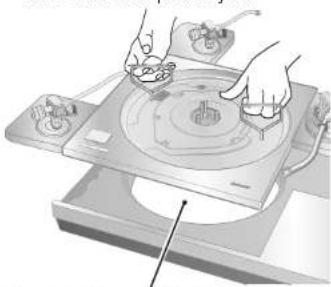

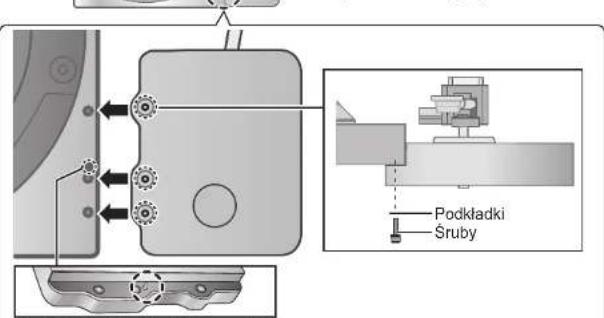

Dopasować położenie kołka i otworów na wkręty na podstawie ramienia z położeniem otworu na kołek i otworów na wkręty po stronie talerza obrotowego i dokręcić wkręty (trzy miejsca) za pomocą klucza imbusowego. Przeprowadzić przewód połączeniowy jednostki sterującej przez otwór w szafce. (12) Dokręcić wkręty odłączanego uchwytu w otworach montażowych odłączanego uchwytu na zespole talerza obrotowego i powoli zamontować talerz obrotowy do szafki.

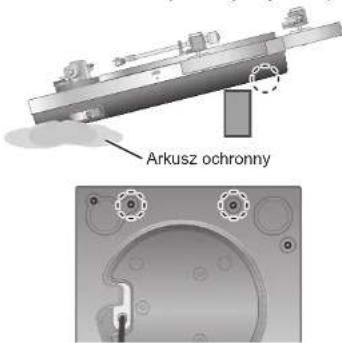

Zamontować zwracając uwagę, aby nie zakleszczyć przewodu połączeniowego jednostki sterującej w szafce i temu podobnych. (13) Umieścić jedną podkładkę wypełniającą pod zespołem głównym, aby ustawić go pod kątem i dokręcić wkręty mocujące zespół talerza obrotowego za pomocą akcesoryjnego klucza imbusowego. (Dwa miejsca wskazane na poniższym rysunku) (14) Umieścić zespół główny pionowo na boku na arkuszu ochronnym, który został dostarczony wraz z zespołem głównym. (15) Za pomocą akcesoryjnego klucza imbusowego, dokręcić wkręty mocujące zespół talerza obrotowego. (Siedem miejsc wskazanych na poniższym rysunku)

Sprawdzić ponownie, czy wkręty we wszystkich dziewięciu miejscach, łącznie z dwoma dokręcanymi w kroku (13), są pewnie dokręcone. (16) Przymocować wibroizolatory do urządzenia.

Umieścić dwie podkładki wypełniające pod jednostką główną, aby unieść i obrócić wibroizolatory w kierunku wskazanym na rysunku poniżej.

Upewnić się, że pod arkuszem ochronnym nie wystają żadne przedmioty, takie jak wkręty.

Uważać, aby zespół główny nie stracił równowagi i nie przewrócił się. Arkusz ochronny (10) Zamontować posiadane ramię gramofonu do podstawy ramienia.

Odwołać się do ulotki dołączonej do ramienia. Włożyć na miejsce kołek na podstawie ramienia w otwór kołka. Podkładki Śruby Arkusz ochronny Podkładka wypełniająca (SL-1000R) (17) Osadzanie talerza obrotowego. (Zobacz „Osadzanie talerza obrotowego” (

obsługi SL-1000R) (94) (95) Polski0908 Polski Modele/dane techniczne ramion według producentów

SH-TB10RT1-SObsługiwany producent : ortofonObsługiwany model AS-212S, RS-212DMiejsce montażu Typu krótkiegoCiężar : 1200

SH-TB10SM1-SObsługiwany producent : SME Obsługiwany model : M2-9R Miejsce montażu : Typu krótkiegoCiężar : 1130

SH-TB10TC1-SObsługiwany producent : Technics Obsługiwany model : EPA-100mk2 Miejsce montażu : Typu krótkiegoCiężar : 1170

SH-TB10RT2-SObsługiwany producent : ortofonObsługiwany model AS-309S, RS-309DMiejsce montażu : Typu długiegoCiężar : 1200

SH-TB10JL2-SObsługiwany producent : JELCO Obsługiwany model : SA-750L Miejsce montażu : Typu długiegoCiężar : 1200

SH-TB10KD2-SObsługiwany producent : IKEDA Obsługiwany model : IT-407 CR-1 Miejsce montażu : Typu długiegoCiężar : 1300

SH-TB10SM2-SObsługiwany producent : SME Obsługiwany model : M2-12R Miejsce montażu : Typu długiegoCiężar : 1130

SH-TB10-SBez otworu montażowego ramienia Obrobić w sposób konieczny dla dopasowania do posiadanego ramienia.Ciężar : 1360

SH-TB10JL1-SObsługiwany producent : JELCO Obsługiwany model : SA-250 Miejsce montażu Typu krótkiegoCiężar : 1160

SH-TB10KD1-SObsługiwany producent : IKEDA Obsługiwany model : IT-345 CR-1 Miejsce montażu Typu krótkiegoCiężar : 1300

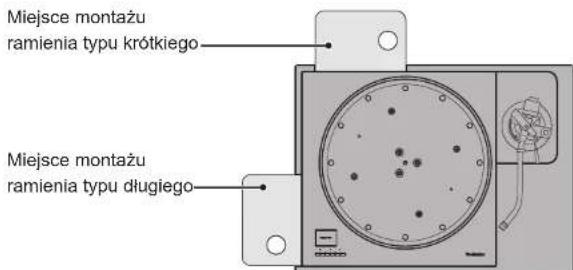

Miejsce montażu ramienia typu krótkiego Miejsce montażu ramienia typu długiego (96) (97) Polski Wymiary zewnętrzne : 133 × 25 × 171 mm (szerokość × wysokość × głębokość)(98) (99)(100) (101)Headquarter Address/Adresse du siège social : Panasonic Corporation Kadoma, Osaka, Japan Importer for Europe/Importateur pour l’Europe : Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2018 EnJp Cf Ge Fr It Sp Du SwDa Fi Po Panasonic Corporation of North America Two Riverfront Plaza, Newark, NJ 07102-5490 www.shop.panasonic.com For the U.S.A.
