Produkttyp	Tonarmbasis für Plattenspieler
Marke	Technics
Modell	SHTB10
Abmessungen (B × H × T)	133 × 25 × 171 mm
Gewicht (Modell SH-TB10-S)	1360 g
Gewicht (andere Modelle)	Etwa 1130 bis 1300 g je nach Modell
Material	Metall (nicht spezifiziert, Schätzung)
Kompatibilität	Technics SL-1000R Plattenspieler
Montage	Wird fest am Plattenspieler befestigt, um Vibrationen zu eliminieren
Hauptfunktion	Ermöglicht die Montage eines zweiten Tonarms, um die gewünschte Klangqualität zu erzielen
Kompatible Tonarme (Beispiele)	SME M2-9R, M2-12R ; Technics EPA-100mk2 ; Ortofon AS-212S, RS-212D ; JELCO SA-250, SA-750L ; IKEDA IT-345 CR-1, IT-407 CR-1
Mitgeliefertes Zubehör	Montageschraubensatz (3 Schrauben, 3 Unterlegscheiben) und Inbusschlüssel
Sicherheit	Kleinteile von Kleinkindern fernhalten; für die Installation zwei Personen hinzuziehen
Wartung	Auf einer stabilen, ebenen Oberfläche arbeiten; Montageanweisungen befolgen

Häufig gestellte Fragen - SHTB10 TECHNICS

Welche Tonarme sind mit der SHTB10 Basis kompatibel?

Die Basis ist in mehreren Versionen je nach Hersteller und Tonarmmodell erhältlich. Beispielsweise unterstützt sie die Tonarme SME M2-9R, Technics EPA-100mk2, Ortofon AS-212S, JELCO SA-250, IKEDA IT-345 CR-1 usw. Die vollständige Liste finden Sie in der Anleitung.

Ist die SHTB10 Basis nur mit dem Plattenspieler Technics SL-1000R kompatibel?

Ja, diese Basis wurde speziell für die Montage eines zweiten Tonarms am Technics SL-1000R Plattenspieler entwickelt.

Wie schwer ist die SHTB10 Basis?

Das Gewicht variiert je nach Version: Das Basismodell SH-TB10-S wiegt 1360 g, die spezifischen Versionen wiegen zwischen 1130 g und 1300 g.

Wie wird die SHTB10 Basis auf dem Plattenspieler installiert?

Zuerst müssen die Kabel abgezogen, der Plattenteller und die Isolatoren entfernt und das Gehäuse abgebaut werden. Dann wird der Tonarm auf der Basis montiert, die Basis mit den mitgelieferten Schrauben und dem Inbusschlüssel am Plattenspieler befestigt, und alles wieder zusammengebaut. Die Verwendung von zwei Personen wird empfohlen.

Welches Zubehör ist im Lieferumfang der SHTB10 Basis enthalten?

Die Basis wird mit einem Montageschraubensatz (3 Schrauben und 3 Unterlegscheiben) und einem Inbusschlüssel geliefert.

Wie groß ist die Dicke oder Höhe der Basis?

Die Außenmaße betragen 133 mm Breite, 25 mm Höhe und 171 mm Tiefe.

Benötigt die SHTB10 Basis eine Stromversorgung?

Nein, die Basis ist ein passives mechanisches Zubehör. Es ist keine Stromversorgung erforderlich.

Kann die SHTB10 Basis mit anderen Plattenspielern als dem SL-1000R verwendet werden?

Die Anleitung gibt an, dass diese Basis speziell für den SL-1000R entwickelt wurde. Die Verwendung an anderen Modellen ist nicht gewährleistet.

Wie reinigt und pflegt man die SHTB10 Basis?

Die Anleitung enthält keine spezifischen Wartungshinweise. Es wird empfohlen, vorsichtig zu handhaben, Stöße zu vermeiden und die Schrauben richtig festgezogen zu halten.

Wo finde ich die vollständige Anleitung für die SHTB10 Basis?

Die Anleitung ist als kostenloser PDF-Download auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihre Sprache anfordern.

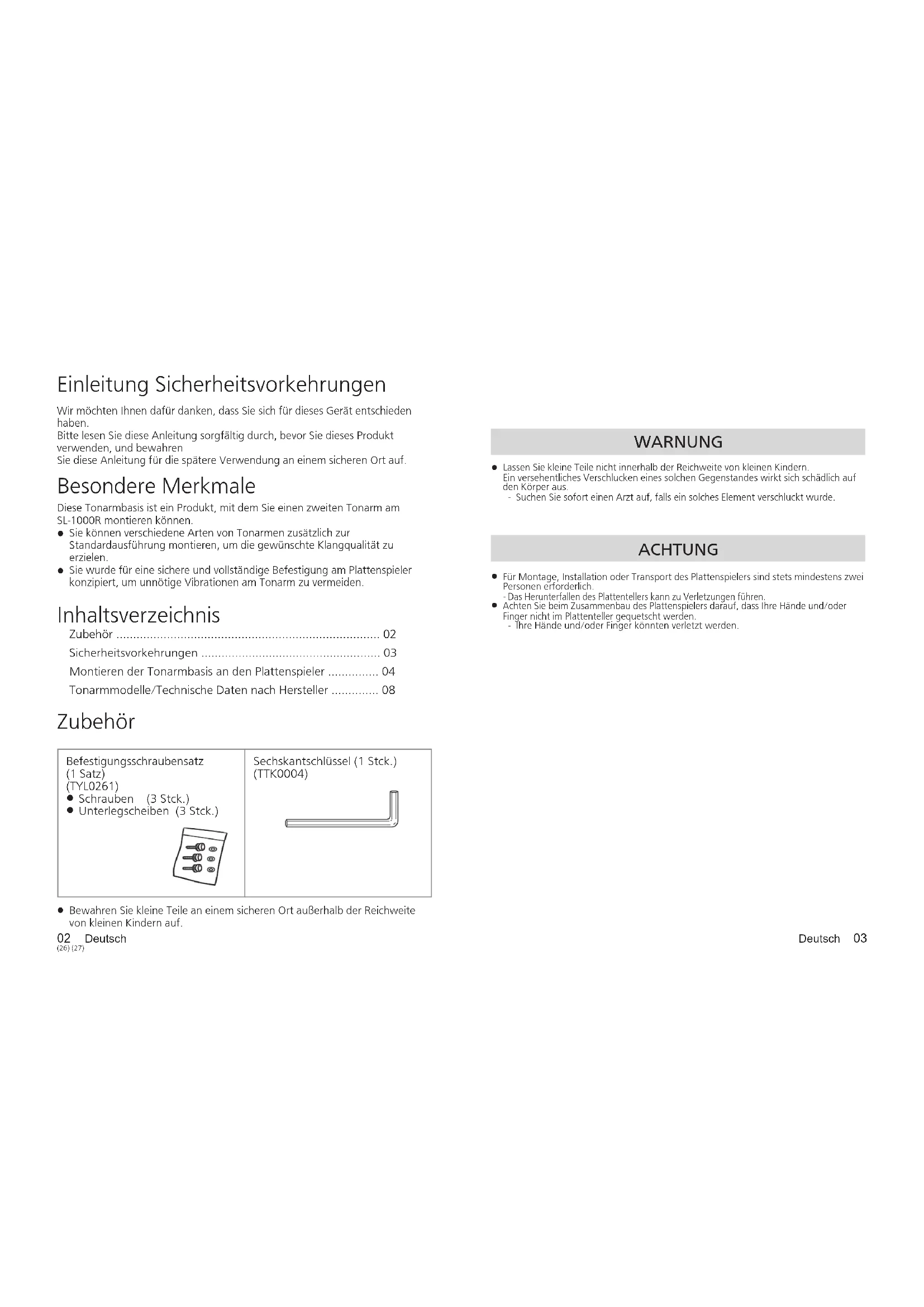

BEDIENUNGSANLEITUNG SHTB10 TECHNICS

Einleitung Sicherheitsvorkehrungen

Wir möchten Ohnen daraufanken, dass Sie sich für diesen Gerät entschieden haben.

Bitte lessen Sie diese Anleitung sorgfältig durch, bevor Sie diesen Produkt verwenden, und bewahren

SieTheseAnleitung fur die spate Verwendung an einem sicheren Ort auf.

Besondere Merkmale

These Tonarmbasis ist ein Produkt, mit dem Sie einen zweiten Tonarm am SL-1000R montieren konnen.

• Sie konnen verschiedene Arten von Tonarmen zusammen zur Standardausfuhrung montieren, um die gewünschte Klangqualität zu erzielen.
• Sie wurde für eine sichere und vollständige Befestigung am Plattenspieler konzipiert, umunnötie Vibrationen am Tonarm zu vermeiden.

Inhaltsverzeichnis

Zubehor 02

Sicherheitsvorkehrungen 03

Montieren der Tonarmbasis an den Plattenspieler 04

Tonarmodelle/Technische Daten nach Hersteller 08

Zubehör

Befestigungsschraubensatz

(1 Satz)
(TYL0261)
- Schrauben (3 Stck.)
- Unterlegscheiben (3 Stck.)

Sechskantschlüssel (1 Stck.)

(TTK0004)

• Bewahren Sie keine Teile an einem sicheren Ort außerhalb der Reichweite von kleinen Kindern auf.

02
(26) (27)

WARNING

• Lassen Sie keine Teile nicht innerhalb der Reichweite von kleinen Kindern.

Ein versehentliches Verschlucken eines solchen Gegenstandes wirkt sich schädlich auf den Körper aus.
- Suchen Sie sofort einen Arzt auf, falls ein solches Element verschlucht wurde.

ACHTUNG

• Für Montage, Installation oder Transport des Plattenspielers sind stets mindestens zwei Personen erforderlich.
• Das Herunterfallen des Plattentellers kann zu Verletzungen führen.
  Achten Sie beim Zusammenbau des Plattenspielers darauf, dass ihre Hande und/oder Fristlich nicht Plattendrurgien erfasst.
  Finger nicht Im Plattenteller gequetscht werden.
• Thre Hande und/oder Finger konnten verletzt werden.

Montieren der Tonarmbasis an den Plattenspieler

Achtung

• Arbeitsen Sie auf einer stabilen, ebenen Oberfläche.

(1) Trennen Sie das Anschlusskabel des Steuergerats, das Phonokabel, die Masseleitung usw. ab.
(2) Nehmen Sie den Plattenteller ab. (Siehe, "Abnehmer des Plattentellers" ( 15) in der Bedienungsanleitung des SL-1000R)
(3)Entfernen Sie die IsolierfuBe. Legen Sie zwei Verpackungspolster unter das Hauptgerat, um es anzuheiten, und drehen Sie die IsolierfuBe in der nachfolgend abgebildeten Richtung.

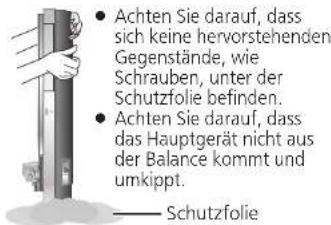

(4) Legen Sie das Hauptgerät vertical mit einer Seite auf die Schutzfolie, die mit dem Hauptgerät gefleiert wurde.

04

(28)(29)

(5) Entfernen Sie mit Hilfe des Zubehör-Sechskantschlüssels die Befestigungsschrauben des Plattenspielers. (Die sieben Stellen in der Abbildung unter)

(6) Legen Sie ein Verpackungspolster unter das Hauptgerät, um es schräg zu stellen. Entfernene Sie mit Hilfe des Zubehör-Sechskantschlüsse die übrigen Befestigungsschrauben des Plattenspielers. (Die zwei Stellen in der Abbildung unten)

(7) Legen Sie zwei Verpackungspolster unter das Hauptgerät, um es anzuheiten.

(8)Ziehen Sie die Schrauben des abnehmbaren Griffs in den Befestigungslöchern für den abnehmbaren Griff am Plattenteller fest. Heben Sie den Plattenteller langsam an, um ihn zu entfern.
Seien Sie vorsichtig beim Hochnehmen, um zu vermeiden, dass das Verbindungskabel des Steuergerats im Gehäuse eingeklemmt wird o.Ä.

Befestigungsloch des abnehmbaren Griffs

Achtung

Ziehen Sie den abnehmbaren Griff fest, indem Sieihn mindestens 5-mal drehen. Wenn Sieihn bis zum Ende festgezogen haben, losen Sie ein nicht vollständig fest.

(9) Entfermen Sie aus dem Gehäuse die Abdeckung an der Stelle, an der der Tonarm montiert werden soll.
- Entfernen Sie mithilfe des Zubehör-Sechskantschlüssels die zwei Befestigungsschrauben.

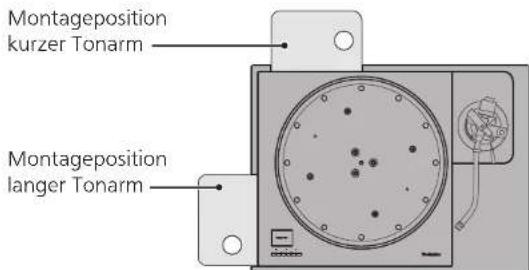

Abhängig vom Tonarmtyp (kurzer Typ oder langer Typ) ist seine Montageposition vorgegeben. ( Seite 8)

• Um die Abdeckung zu entfernen, haben Sie sie gerade nach oben.

Deutsch

Montieren der Tonarmbasis an den Plattenspieler (Fortsetzung)

(10) Montieren Sie ihren Tonarm auf die Tonarmbasis.
- Siehe die Anleitung Ihres Tonarms.

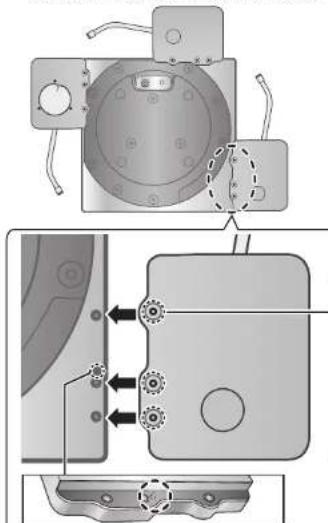

(11) Montieren Sie die Tonarmbasis am Plattenspieler.
Montieren Sie an der vorgesehen Stelle.
- Richten Sie die Position des Befestigungsstifts und die Schraubenbohrungen auf der Tonarmbasis mit dem Stiftloch und den Schraubenbohrungen am Plattenspieler aus und ziehen Sie die Schrauben (an drei Stellen) mit dem Sechskantschluss fest.

Setzen Sie den Stift auf der Tonarmbasis zum Positionieren in das Stiftloch.

(12) Ziehen Sie die Schrauben des abnehmbaren Griffs in den Befestigungslöchern des abnehmbaren Griffs am Plattenteller fest und montieren Sie langsam den Plattenteller in das Gehäuse.
- Achten Sie beim Montieren darauf, dass das Anschlusskabel des Steuergeräts nicht im Gehäuse eingeklemmt wird o. Ä.

Verlegen Sie das Steuergerat-Anschlusskabel durch das Loch am Gehäuse.

06 Deutsch [30]31

(13)Lagen Sie ein Verpackungspolster unter das Hauptgerat, um es schrag aufzustellen, damit Sie die Befestigungsschrauben der Plattentellereinheit mit dem Zubehor-Sechskantschlüss festziehen konnen. (Die zwei Stellen in der Abbildung unter)

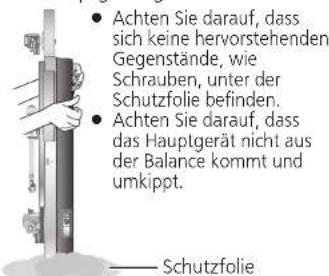

(14) Legen Sie das Hauptgerät vertikal mit einer Seite auf die Schutzfolie, die mit dem Hauptgerät geliefert wurde.

(15) Ziehen Sie mit Hilfe des Zubehör-Sechskantschlüsse die Befestigungsschauben des Plattenspielers fest. (Die sieben Stellen in der Abbildung unter)
- Überprüfen Sie erneut, dass die Schrauben an allen neuen Stellen fest angezogen sind, einschließlich der zwei, die in Schritt (13) festgezogen wurden.

(16) Bringen Sie die IsolierfuBe am Gerat an.
- Legen Sie zwei Verpackungspolster unter das Hauptgerät, um es anzuheiten, und direhen Sie die Isolierfälle in der nachfolgend abgebildeten Richtung.

(17) Anbringen des Plattentellers. (Siehe „Anbringen des Plattentellers" ( 15) in der Bedienungsanleitung (SL-1000R)

Deutsch

Tonarmodelle/Technische Daten nach Hersteller

Außenabmessunge: 133 × 25 × 171 ~mm (Breite × Höhe × Tiefe)

SH-TB10-S

Ohne Tonarm-Befestigungsloch

Wie für ihren Tonarm erforderlich darbeiten.

Gewicht:1360g

SH-TB10SM1-S

Unterstutzter Hersteller: SME

Unterstutzes Model: M2-9R

Montageposition:Kurzer

Gewicht: 1130 g

08 Deutsch

(32)(33)

SH-TB10TC1-S

Unterstutzter Hersteller: Technics

Unterstutzes Modell: EPA-100mk

Montageposition:Kurzer

Gewicht: 1170 g

SH-TB10SM2-S

Unterstutzter Hersteller: SME

Unterstutztes Modell: M2-12R

Unterstutzter Hersteller: ortofon

Unterstutztes Modell: AS-212S, RS-212D

Unterstutzter Hersteller: JELCO

Unterstutztes Model: SA-250

Montageposition: Kurzer

SH-TB10KD1-S

Unterstutzter Hersteller:IKEDA

Unterstutztes Model: IT-345 CR-1

Montageposition: Kurzer

Gewicht:1300g

SH-TB10RT2-S

Unterstutzhersteller fortofon

Unterstutztes Modell: AS-3095, RS-309D

Unterstutzter Hersteller: JELCO

Unterstutztes Model: SA-750L

Montageposition: Langer

Gewicht: 1200 g

SH-TB10KD2-S

Fabricant pris en charge : IKEDA
