Über die Bezeichnungen in dieser Bedienungsanleitung - Die Seiten, die benannt werden, sind als „(

00)“ bezeichnet. - Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden. Besondere Merkmale Der schnurlose Direktantrieb eliminiert die Rastmomente und erzielt eine gleichmäßige Drehung

Der neu entwickelte, eisenlose Direktantriebsmotor kann die winzigen Schwingungen während der Drehung reduzieren, unter Beibehaltung eines hohen Drehmoments.

Die hochpräzise Motorregelungstechnologie wählt den Antriebsmodus in Abhängigkeit vom Betriebsstatus des Motors aus, und ermöglicht so ein hohes Drehmoment und Stabilität. Der Tonarm mit den Hochpräzisionslagern erreicht eine hohe Empfindlichkeit der Initialbewegung

Das Rohr des Tonarms besteht aus leichtem, hochfesten Aluminium.

Durch die Verwendung des traditionellen Kardanaufhängungsaufbaus von Technics und hochpräzise Lager wird eine hohe Anfangsbewegungsempfindlichkeit erreicht. Ein Plattenteller mit hoher Festigkeit und verbesserter Schwingungsdämpfungskapazität

Verstärkungsrippen auf der Rückseite der Aluminiumdruckgussplatte und eine Gummibeschichtung zur Beseitigung unnötiger Resonanzen liefern eine hohe Festigkeit und verbesserte Schwingungsdämpfung. Vibrationsfestes Gehäuse und Isolierfüße

Das zweischichtige Gehäuse aus einer Kombination von BMC und Aluminiumdruckguss garantiert eine hohe Stabilität.

Die speziellen Isolierfüße aus Silikonkautschuk, die eine hervorragende Schwingungsdämpfung bieten und eine langfristige Zuverlässigkeit gewährleisten, können äußere Schwingungen ausschließen und Pfeiftöne unterdrücken. Hochwertige Anschlüsse

Vergoldete PHONO-Ausgangsanschlüsse verhindern eine Beeinträchtigung der Klangqualität.

Das Gehäuse hat ein metallisch abgeschirmtes Inneres, um vor äußeren Störgeräuschen zu schützen. Hochpräzise Plattentellerdrehzahl, die durch eine Drehzahlsteuerung konstant gehalten wird

Zum Erreichen einer konstanten Drehzahlsteuerung wird eine digitale Steuerungsmethode eingesetzt.

Eine Auswahltaste für den veränderlichen Drehzahlbereich (×2) ist verfügbar. Damit ist eine Drehzahlsteuerung im Bereich bis zu ±16 % möglich. 04Vor der Verwendung Erste Schritte Wiedergabe Pflege und Instandhaltung Deutsch (29)

Erste Schritte Zusammenbau des Plattenspielers ....................................... 12

Anschluss an die PHONO-Anschlüsse und den AC IN-Anschluss ..................................................... 12

Vor der Anbringung des Plattentellers .................... 15

Anbringen der Plattentellerauflage ......................... 15

Anschluss an einen integrierten Verstärker oder ein Komponentensystem ........................................ 16

Einstellung der Anlauf-/Abbremsgeschwindigkeit des Plattentellers .................................................... 21

Wiedergabe Abspielen von Schallplatten ................................................. 22 Drehzahlregler (Feineinstellung der Drehzahl) ...................... 24

• Pflege und Instandhaltung Pflege und Instandhaltung p. 25
• Liste von Fehlermöglichkeiten p. 26
• Technische Daten Inhaltsverzeichnis 05Deutsch (30) Sicherheitsvorkehrungen WARNUNG ACHTUNG Gerät p. 27

Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und

Beschädigung: -Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus. -Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. -Ausschliesslich das empfohlene Zubehör verwenden. -Entfernen Sie die Abdeckungen nicht. -Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. -Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen. -Stellen Sie keine schweren Gegenstände auf dieses Gerät. Netzkabel

Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: -Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. -Fügen Sie den Netzstecker vollständig in die Steckdose ein. -Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf. -Fassen Sie den Stecker nicht mit nassen Händen an. -Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. -Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Vergewissern Sie sich, dass der Nullleiter des Netzsteckers ordnungsgemäß geerdet ist, um einen Stromschlag zu vermeiden. -Eine Vorrichtung der Schutzklasse I ist für die Steckdose zur Verfügung zu stellen, um eine ordnungsgemäße Schutzerdung zu gewährleisten. Gerät

Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.

Dieses Gerät ist für den Betrieb in Ländern mit tropischem Klima bestimmt.

Stellen Sie keine Gegenstände auf dieses Gerät. Dieses Gerät wird heiß, wenn es eingeschaltet ist. Aufstellung

Stellen Sie dieses Gerät auf eine ebene Oberfläche.

Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: -Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. -Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. -Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Achten Sie darauf, dass der Aufstellungsort stabil genug ist, um das Gewicht dieses Geräts zu tragen (

Heben oder tragen Sie dieses Gerät nicht, indem Sie es an einem seiner Knöpfe festhalten. Dies kann dazu führen, dass dieses Gerät herunterfällt, was Verletzungen oder Fehlfunktionen dieses Geräts zur Folge haben kann.

Halten Sie jegliche Magnetkarten, wie z.B. eine Kreditkarte vom Plattenteller fern. -Andernfalls können Magnetkarten durch die magnetische Wirkung unbrauchbar werden. 06Vor der Verwendung Deutsch (31) (QWVRUJXQJYRQ$OWJHUlWHQ 1XUIUGLH(XURSlLVFKH8QLRQXQG/lQGHUPLW5HF\FOLQJV\VWHPHQ

)UPHKU,QIRUPDWLRQHQ]X6DPPOXQJXQG5HF\FOLQJZHQGHQ6LHVLFKELWWHDQ,KUHQ|UWOLFKHQ$EIDOOHQWVRUJXQJVGLHQVWOHLVWHU *HPl/DQGHVYRUVFKULIWHQN|QQHQZHJHQQLFKWRUGQXQJVJHPlHU(QWVRUJXQJGLHVHV$EIDOOV6WUDIJHOGHUYHUKlQJWZHUGHQ 07Deutsch (32) 08Vor der Verwendung Deutsch (33) Zubehör Zur Verhinderung von Beschädigung während des Transports wurde das Gerät vor der Auslieferung aus dem Herstellerwerk teilweise zerlegt. Überprüfen Sie bitte das mitgelieferte Zubehör auf Vollständigkeit. Plattenteller (1 Stck.) (TTV0027) Plattentellerauflage (1 Stck.) (RGS0008) Staubschutzhaube (1 Stck.) (TTPA0683) 45-U/min-Adapter (1 Stck.) (TEKX077) Gegengewicht (1 Stck.) (TYL0056) Zusatz-Gegengewicht (1 Stck.) (TKKH51441) Tonarmkopf (1 Stck.) (TPBGA003) Überhanglehre (1 Stck.) (RMR2210-W) Tonabnehmer- Befestigungsschraubensatz (1 Stck.) (TTV0022)

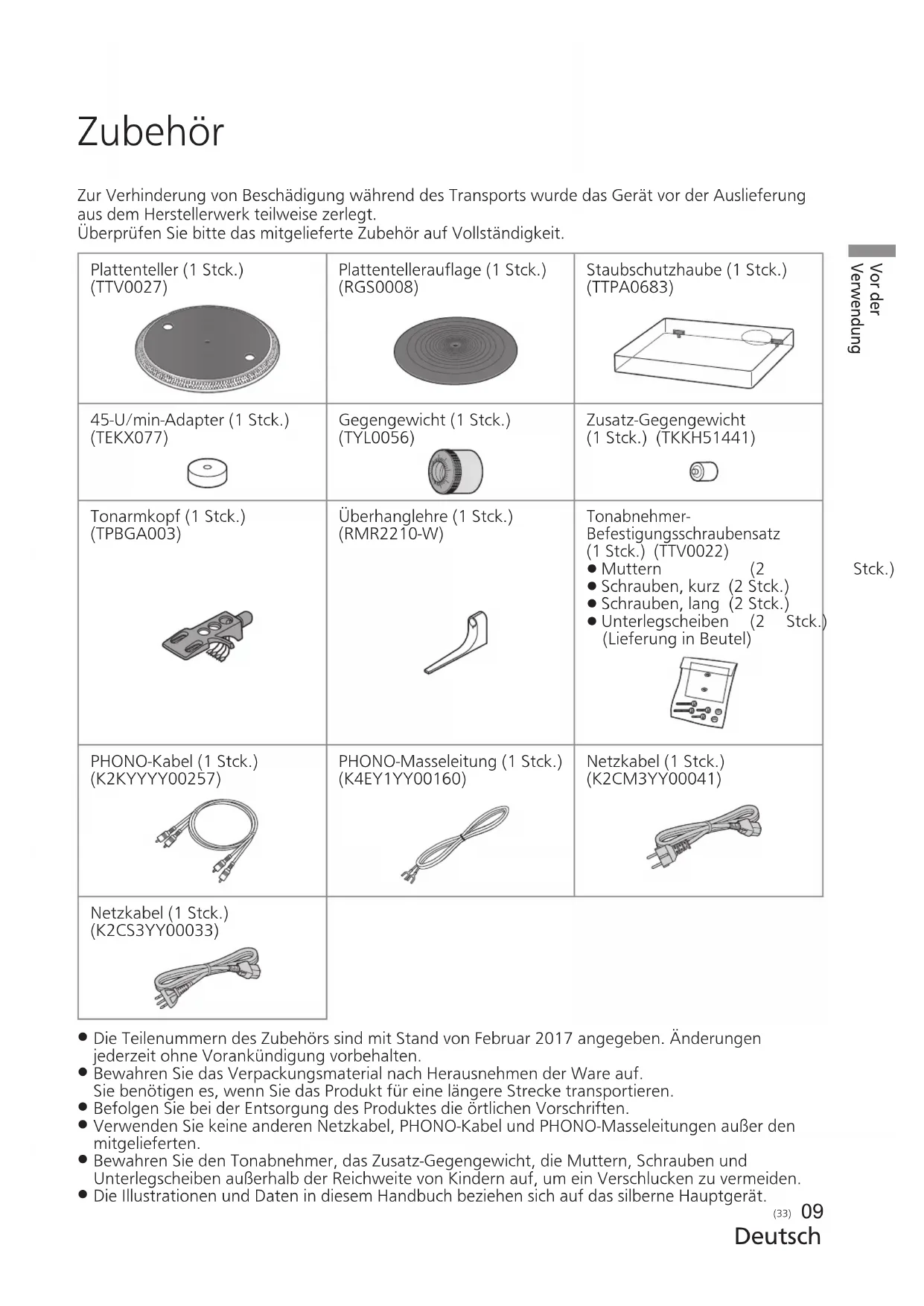

Schrauben, kurz (2 Stck.)

Schrauben, lang (2 Stck.)

Die Teilenummern des Zubehörs sind mit Stand von Februar 2017 angegeben. Änderungen jederzeit ohne Vorankündigung vorbehalten.

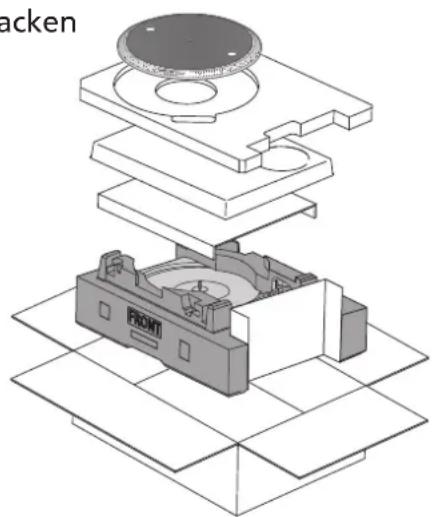

Bewahren Sie das Verpackungsmaterial nach Herausnehmen der Ware auf. Sie benötigen es, wenn Sie das Produkt für eine längere Strecke transportieren.

Befolgen Sie bei der Entsorgung des Produktes die örtlichen Vorschriften.

Verwenden Sie keine anderen Netzkabel, PHONO-Kabel und PHONO-Masseleitungen außer den mitgelieferten.

Bewahren Sie den Tonabnehmer, das Zusatz-Gegengewicht, die Muttern, Schrauben und Unterlegscheiben außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu vermeiden.

Die Illustrationen und Daten in diesem Handbuch beziehen sich auf das silberne Hauptgerät. 09Deutsch (34) Gegengewicht (

15) Auflagedruck- Einstellring (

18) Tonarm- Verriegelungsknopf

19) Drehzahlbereichsauswahlknopf

18) Drehzahl-Wahltasten (

14) Plattentellerauflage (

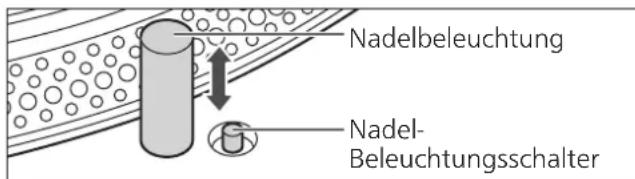

14) Nadelbeleuchtung (

23) Nadel-Beleuchtungsschalter (

23) Drehzahl-Feineinstellung (

24) Anbringungs- ort des Gegen- gewichts (

13) Sicherungsmutter (

15) Die Zahlen wie zum Beispiel (

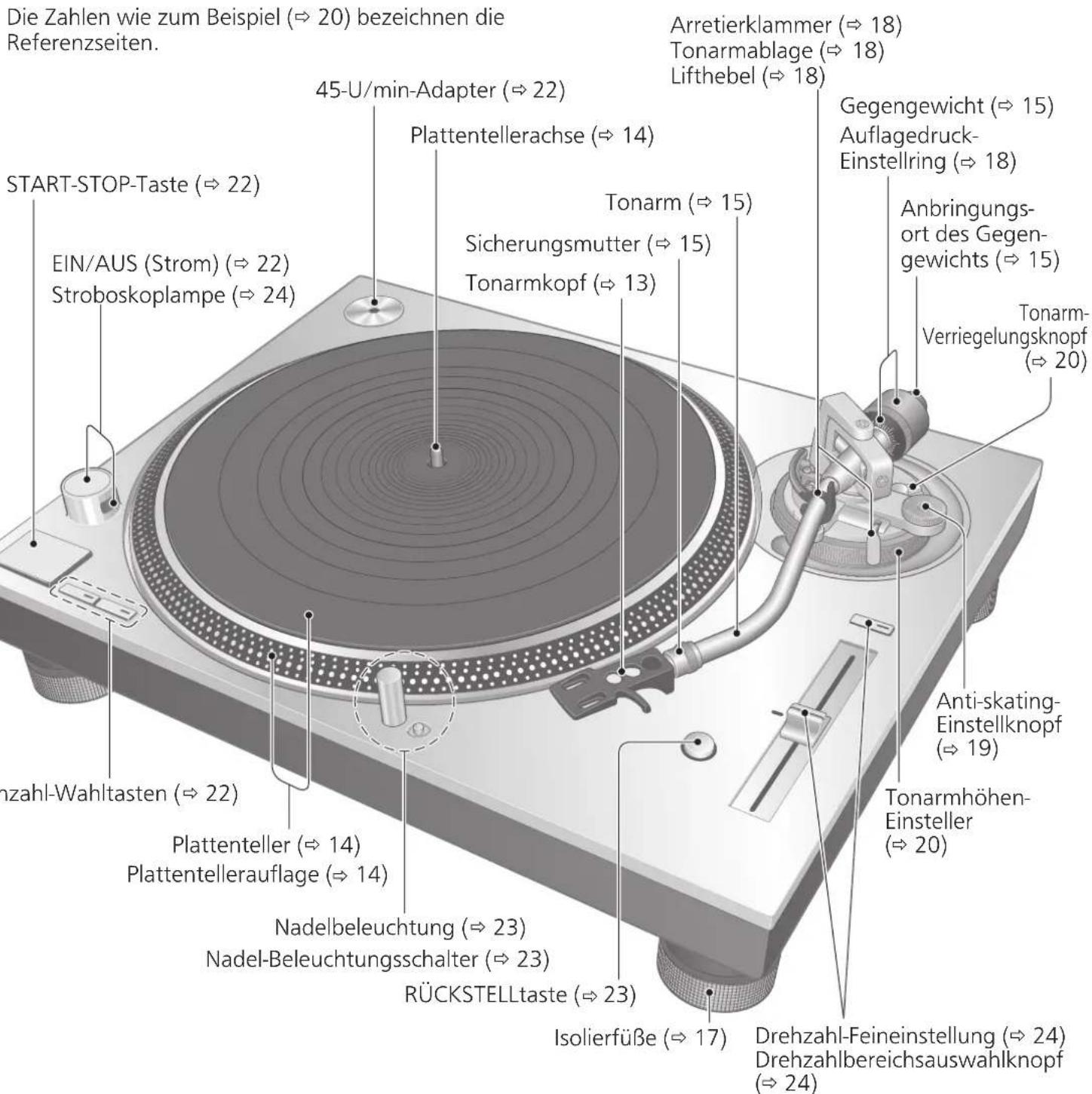

Referenzseiten. Bezeichnung der Teile 10Vor der Verwendung Deutsch (35)

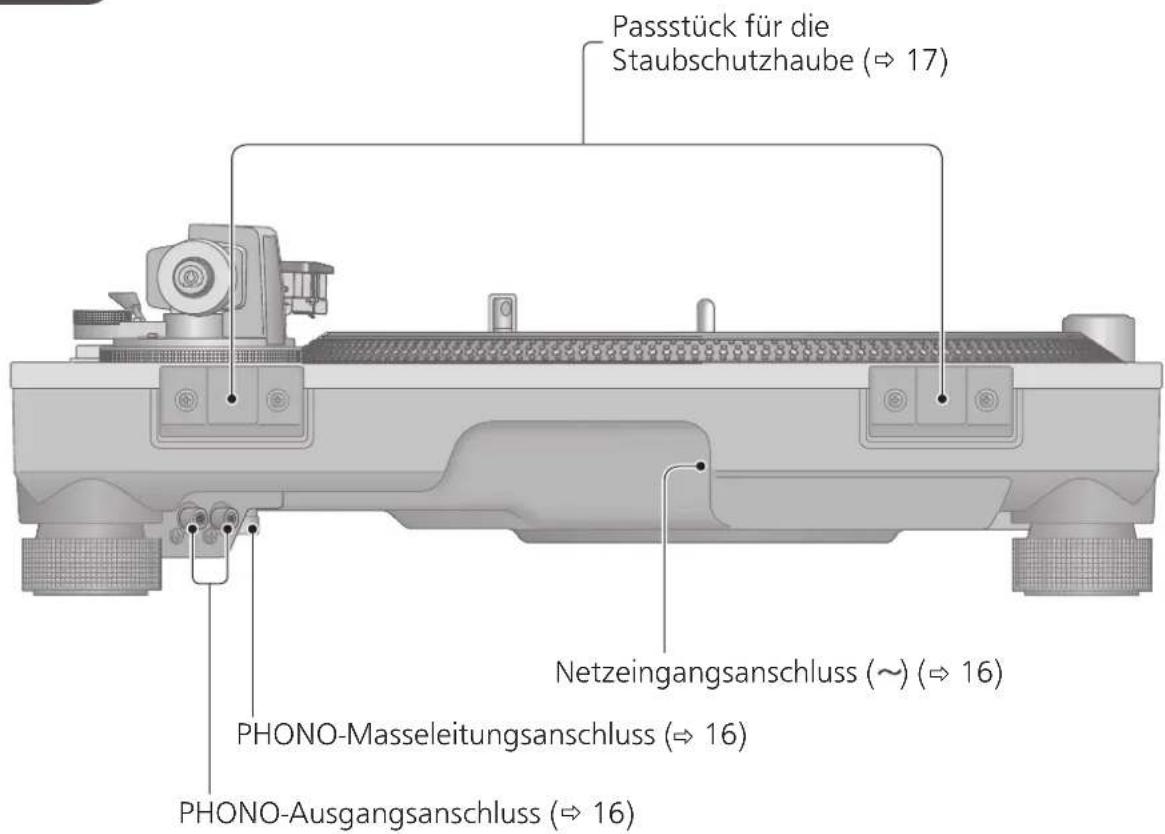

Rückseite PHONO-Masseleitungsanschluss (

16) Netzeingangsanschluss (

16) Passstück für die Staubschutzhaube (

17) PHONO-Ausgangsanschluss (

16)12 Deutsch (36) Zusammenbau des Plattenspielers Anschluss an die PHONO-Anschlüsse und den AC IN-Anschluss Verbinden Sie die PHONO-Anschlüsse und den AC IN-Anschluss, bevor Sie den Plattenspieler aufstellen oder einrichten.

Nehmen Sie den Plattenspieler aus der Verpackung heraus, bringen Sie die „FRONT Polsterung“ an und legen Sie den Plattenspieler mit seiner Vorderseite nach unten, sodass Sie die PHONO-Anschlüsse und den AC IN-Anschluss auf der Rückseite verbinden können.

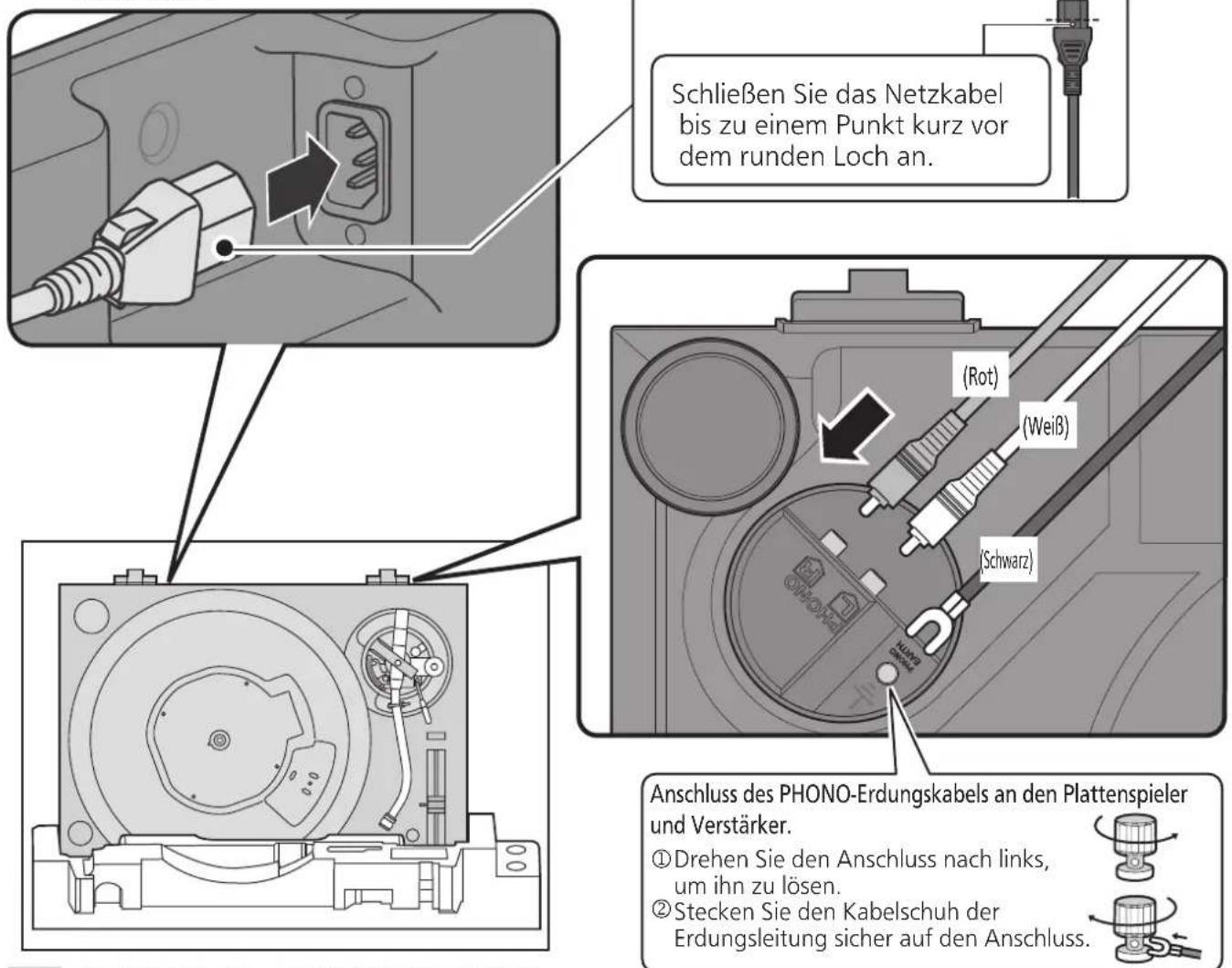

Schließen Sie das mitgelieferte PHONO-Kabel, das PHONO- Erdungskabel und das Netzkabel an. Achten Sie darauf, dass der Plattenspieler nicht umkippt.AchtungVerbinden Sie das PHONO-Kabel, die PHONO-Masseleitung und das Stromkabel. Bringen Sie die „FRONT Polsterung“ an und stellen Sie den Spieler mit seiner Vorderseite nach unten. Schließen Sie das Netzkabel bis zu einem Punkt kurz vor dem runden Loch an.(Schwarz)(Weiß)(Rot)Anschluss des PHONO-Erdungskabels an den Plattenspieler und Verstärker.

Drehen Sie den Anschluss nach links, um ihn zu lösen.

Stecken Sie den Kabelschuh der Erdungsleitung sicher auf den Anschluss.Erste Schritte

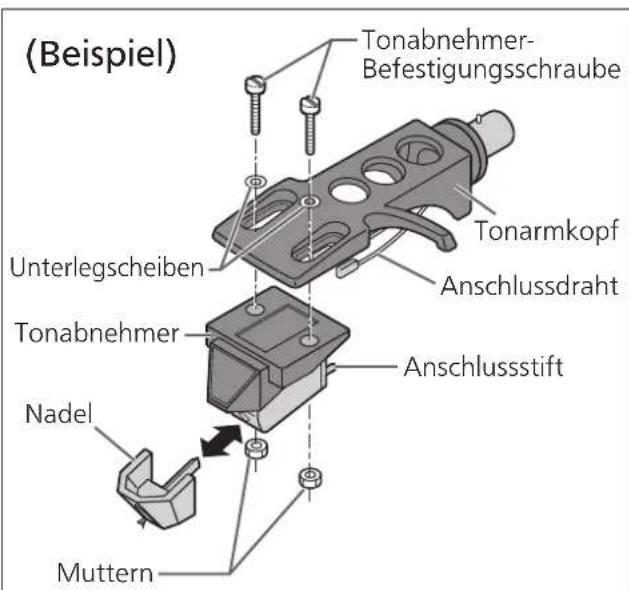

Bringen Sie einen Tonabnehmer (käuflich erworben) provisorisch an. Befestigen Sie den Tonabnehmer unter Bezugnahme auf die dem Tonabnehmer beiliegende Montageanleitung am Tonarmkopf und ziehen Sie die Schrauben leicht an.

Wenn die Befestigungsschrauben im Tonabnehmer enthalten sind, benutzen Sie sie.

Verwenden Sie zum Abspielen von 78-U/ min-Schallplatten einen Tonabnehmer für 78-U/min-Schallplatten.

Verwenden Sie einen handelsüblichen flachen Minischraubendreher (4 mm).

Achten Sie darauf, die Nadelspitze nicht zu berühren. Anbringen des Tonabnehmers

Setzen Sie die Überhanglehre in den Tonarmkopf ein.

Ziehen Sie die Schraube für den Tonabnehmer fest. Der Überhang kann optimal eingestellt werden. Tonabnehmer-BefestigungsschraubeÜberhanglehreTonarmkopfTonarmkopfAnschlussdrahtNadel(Anschlussdraht) (Anschlussstift) Rot

L- (Blau)Tonabnehmer-BefestigungsschraubeAnschlussstift (Beispiel) 52 mm

Stellen Sie den Überhang ein. Verwenden Sie die mitgelieferte Überhanglehre.

Verschieben Sie den Tonabnehmer, bis die Nadelspitze mit dem Ende der Überhanglehre fluchtet.

Der Tonabnehmer muss sich parallel zum Tonarmkopf befinden, wenn Sie ihn von oben und der Seite betrachten (die Abbildung zeigt die Ansicht von oben).

Achten Sie darauf, dass der Tonabnehmer nicht herausrutscht. NadelspitzeMutternUnterlegscheibenTonabnehmerDeutsch (38)

Zusammenbau des Plattenspielers (Fortsetzung) Zur Verhinderung von Beschädigung während des Transports wurde das Gerät vor der Auslieferung aus dem Herstellerwerk teilweise zerlegt. Bauen Sie den Plattenspieler in der unten gezeigten Reihenfolge zusammen.

Schließen Sie das Netzkabel erst nach dem vollständigen Zusammenbau des Plattenspielers an eine Netzsteckdose an.

Vermeiden Sie bei der Anbringung des Plattentellers, dass Fremdmaterial zwischen das Hauptgerät und den Plattenteller kommt.

Berühren oder zerkratzen Sie die Platte nicht. Achtung Plattentellerauflage Plattenteller Plattentellerachse Platte Gegengewicht Tonarmkopf Gehen Sie vorsichtig mit ihr um, da sie schwer ist.

4Erste Schritte Deutsch (39)

Anbringen der Plattentellerauflage

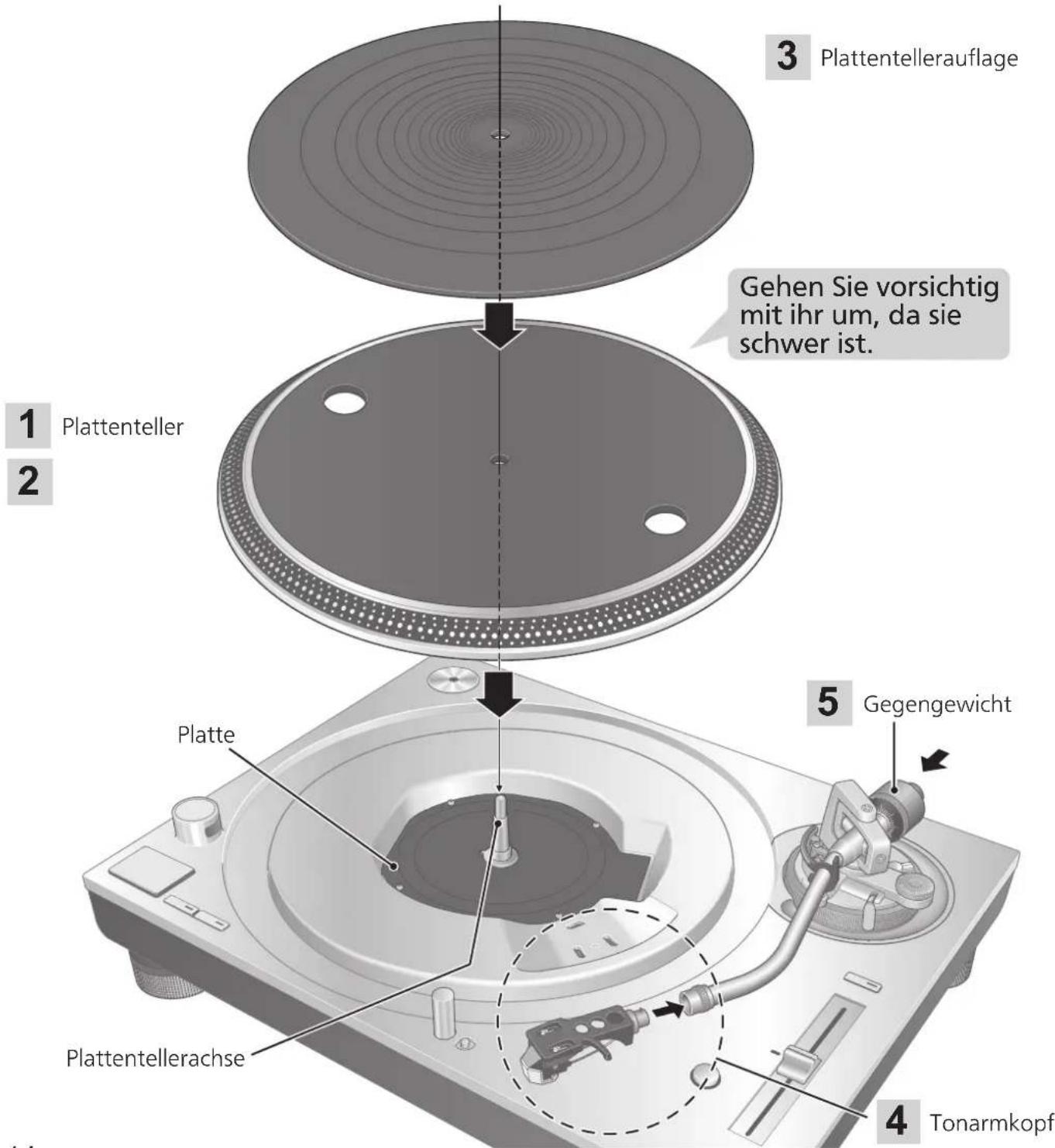

Legen Sie die Plattentellerauflage auf den Plattenteller. Anbringen des Tonarmkopfes

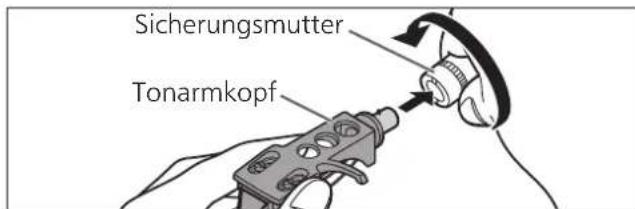

Setzen Sie den Tonarmkopf mit dem Tonabnehmer in den Tonarm ein. Halten Sie den Tonarmkopf waagerecht fest und ziehen Sie die Sicherungsmutter fest.

Achten Sie darauf, die Nadelspitze nicht zu berühren.

Die Innenseite des Gegengewichts ist eingefettet.Hinweis Anbringen des Gegengewichtes

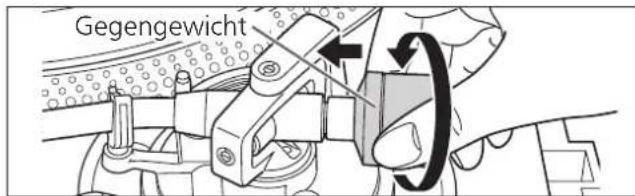

Bringen Sie das Gegengewicht am hinteren Ende des Tonarms an. GegengewichtZusatz-GegengewichtSicherungsmutterTonarmkopf

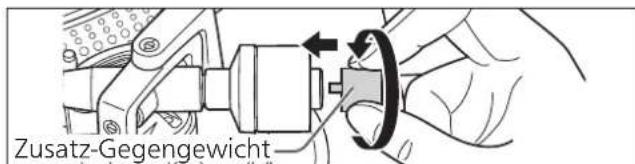

Bringen Sie das beigefügte Zusatz-Gegengewicht an der Rückseite des Tonarms entsprechend dem Gewicht Ihres Tonabnehmers an.Für die einstellbaren Gewichtsbereiche des Tonabnehmers siehe "Zulässiger Tonabnehmer-Gewichtsbereich".

27) Vor der Anbringung des Plattentellers

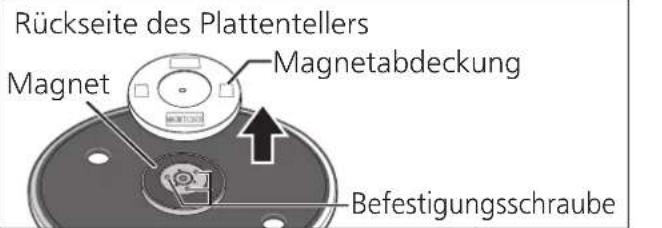

Entfernen Sie die Magnetabdeckung vom Plattenteller.

Es befindet sich ein Magnet und seine Abdeckung auf der Rückseite des Plattentellers. Entfernen Sie die Magnetabdeckung, bevor Sie ihn an die Haupteinheit anbringen.Rückseite des PlattentellersMagnetabdeckungMagnetBefestigungsschraubeAchtung

Halten Sie jegliches magnetempfindliches Objekt, wie z.B. eine Magnetkarte und Uhr vom Magneten fern.

Verhindern Sie, dass der Plattenteller gegen das Hauptgerät stößt oder herunterfällt. Verhindern Sie, dass Staub oder Eisenpulver am Magneten auf der Rückseite haften bleiben.

Berühren Sie nicht die Befestigungsschrauben (drei Stellen) des Plattentellers. Die Nennleistung kann nicht garantiert werden, wenn sie sich nicht an den entsprechenden Stellen befinden. Anbringen des Plattentellers

Setzen Sie den Plattenteller langsam auf die Plattentellerachse.

Abnehmen des Plattentellers

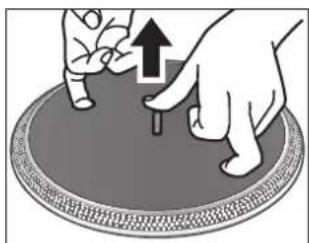

Wie auf der rechten Abbildung dargestellt ist, stecken Sie Ihre Finger in die beiden Löcher des Plattentellers, drücken Sie die Plattentellerachse herunter und lassen Sie den Plattenteller nach oben los.Achtung

Seien Sie bei der Handhabung des Plattentellers vorsichtig, da er schwer ist.

Passen Sie auf, dass Ihre Finger nicht steckenbleiben.

Wischen Sie die Fingerabdrücke oder den Schmutz mit einem weichen Tuch ab.Deutsch (40) Anschluss an einen integrierten Verstärker oder ein Komponentensystem Anschlüsse und Aufstellung

Schalten Sie alle Geräte aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie irgendwelche Anschlüsse vornehmen.

Schließen Sie das Netzkabel erst dann an, nachdem alle anderen Anschlüsse hergestellt worden sind.

Achten Sie darauf, die PHONO-Masseleitung anzuschließen. Andernfalls kann ein Brummen auftreten.

Weitere Informationen finden Sie in der Bedienungsanleitung des angeschlossenen Geräts.

Verbinden Sie das PHONO-Kabel und die PHONO-Masseleitung mit den PHONO-Eingangsanschlüssen des angeschlossenen Geräts.

Wenn der angeschlossene Verstärker nicht über PHONO-Eingangsanschlüsse verfügt, werden Sie weder die richtige Lautstärke noch eine einwandfreie Klangqualität erhalten.

Schließen Sie das Netzkabel an eine Netzsteckdose an.

Überprüfen Sie die Wattleistung des Netzeingangs der angeschlossenen Anlage, bevor Sie sie an dieses Gerät anschließen. (Die Leistungsaufnahme dieses Gerätes beträgt 11 W.)

Der Betriebsschalter trennt das ganze Gerät nicht von der Stromversorgung, selbst wenn er sich in der Stellung „OFF“ befindet. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden möchten. Stellen Sie das Gerät so auf, dass Sie den Stecker leicht herausziehen können. Hinweis

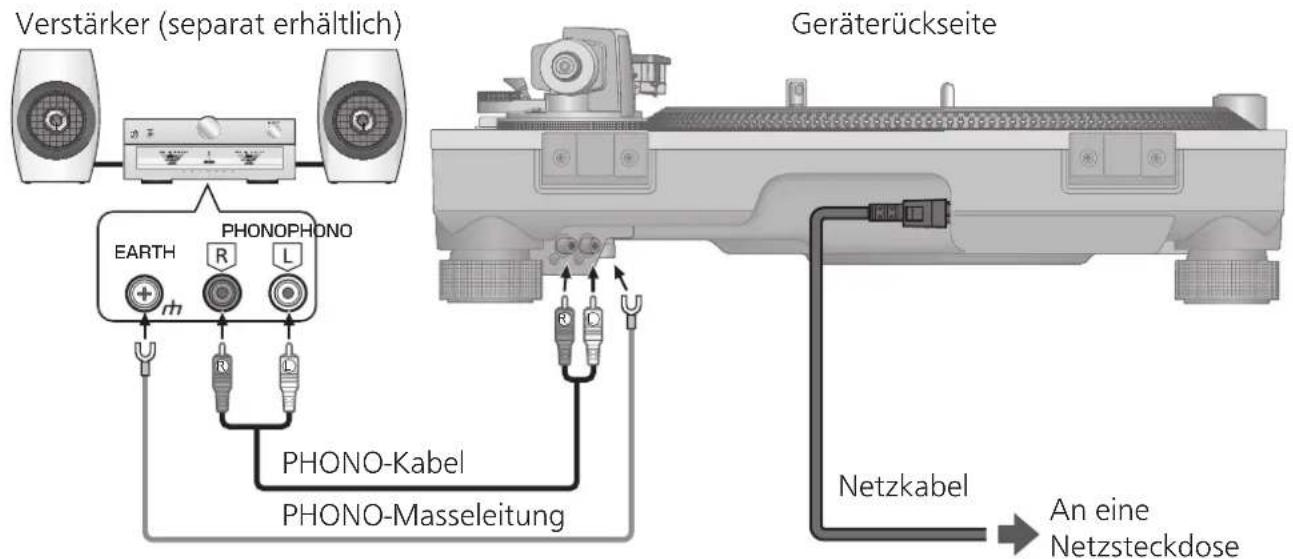

PHONO-Kabel Geräterückseite Netzkabel An eine Netzsteckdose Verstärker (separat erhältlich) PHONO-MasseleitungErste Schritte Deutsch (41) Aufstellung Aufsetzen der Staubschutzhaube Stellen Sie den Plattenspieler auf einer waagerechten, möglichst schwingungsfreien Unterlage auf. Stellen Sie den Plattenspieler so weit wie möglich von den Lautsprechern entfernt auf.

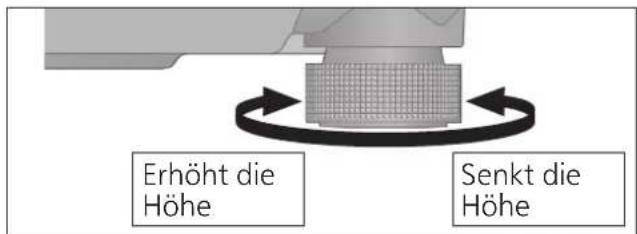

Stellen Sie die Höhe ein, um das Gerät horizontal aufzustellen Heben Sie das Hauptgerät an, um die Isolatoren umzudrehen und die Höhe einzustellen.

Im Uhrzeigersinn: Senkt die Höhe.

Gegen den Uhrzeigersinn: Erhöht die Höhe.

Hinweise zur Aufstellung

Bevor Sie das Gerät an einem anderen Ort aufstellen, trennen Sie alle angeschlossenen Geräte ab und schalten Sie die Stromversorgung aus.

Schützen Sie den Plattenspieler vor direkter Sonneneinstrahlung, Staub und Feuchtigkeit und vermeiden Sie eine Aufstellung in der Nähe von Heizkörpern.

Falls ein Radio in der Nähe des Plattenspielers betrieben wird, kann dieses Gerät Störgeräusche auffangen. Stellen Sie das Gerät so weit wie möglich vom Radio entfernt auf.

Stellen Sie das Gerät nicht auf eine Wärmequelle.

Meiden Sie einen Ort mit starken Temperaturschwankungen.

Meiden Sie einen Ort mit hoher Kondensation.

Meiden Sie einen instabilen Aufstellungsort.

Stellen Sie keinen Gegenstand auf das Gerät.

Stellen Sie das Gerät nicht an einem beengten Platz auf, wie zum Beispiel einem Bücherregal.

Stellen Sie das Gerät an einem Ort auf, der weit genug von den Wänden oder anderen Geräten entfernt ist, um eine wirksame Wärmeabstrahlung aus dem Innern des Geräts zu gewährleisten.

Achten Sie darauf, dass das Material des Aufstellungsortes stark genug ist, um das Gewicht dieses Geräts zu tragen.

Beachten Sie, dass das Gerät durch Zigarettenqualm oder Feuchtigkeit eines Ultraschall-Luftbefeuchters beschädigt werden kann.

Kondensation Denken Sie daran, was passiert, wenn Sie eine kalte Flasche aus einem Kühlschrank nehmen. Wenn Sie sie eine Weile im Raum belassen, bilden sich Tautropfen an der Oberfläche der Flasche. Diese Erscheinung wird „Kondensation“ genannt.

Bedingungen, die Kondensation hervorrufen

Schnelle Temperaturänderung (hervorgerufen durch den Wechsel von einem warmen an einen kalten Ort und umgekehrt, schnelles Abkühlen oder Erhitzen, oder das direkte Aussetzen der kühlen Luft)

Hohe Luftfeuchtigkeit in einem Raum mit viel Wasserdampf usw.

Die Kondensation kann das Gerät beschädigen. Wenn dies aufgetreten ist, schalten Sie das Gerät aus und belassen Sie es so, bis es die Umgebungstemperatur angenommen hat (etwa 2 bis 3 Stunden).

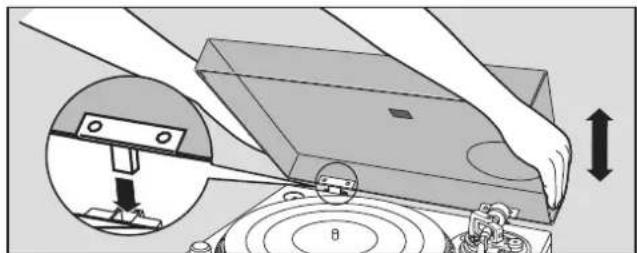

Halten Sie die Staubschutzhaube mit beiden Händen fest und setzen Sie sie in die Passstücke für die Staubschutzhaube (

Um die Staubschutzhaube abzunehmen, öffnen Sie sie und heben Sie sie gerade nach oben an.

Drehen Sie die Isolierfüße nicht zu weit. Andernfalls können sie sich lösen oder beschädigt werden. Achtung

Bringen Sie den Tonarm an der Tonarmablage an und befestigen Sie sie mit der Arretierklammer, bevor Sie die Staubschutzhaube anbringen oder abnehmen.

Verhindern Sie beim Einsetzen der Staubschutzabdeckung, dass die Spitzen der Scharniere gegen das Hauptgerät stoßen und es beschädigen. Achtung

Senkt die Höhe Erhöht die HöheDeutsch (42) Antiskating-EinstellknopfArretierklammerTonarmablageLifthebel

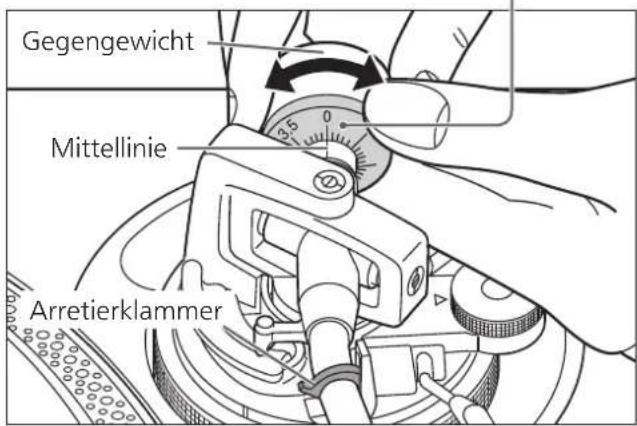

Drehen Sie den Auflagedruck- Einstellring, bis „0“ in die Mittellinie auf der Rückseite des Tonarms gelangt.

Halten Sie dabei das Gegengewicht mit einer Hand fest. Horizontalbalance Auflagedruck Vorbereitung

Nehmen Sie zuerst die Staubschutzhaube ab.

Entfernen Sie den Nadelschutz, wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und lösen Sie dann die Arretierklammer.

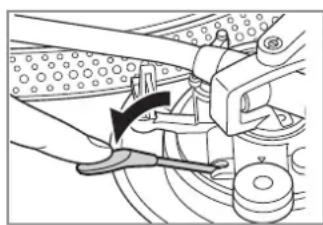

Bringen Sie den Lifthebel in seine untere Stellung.

Drehen Sie den Antiskating-Einstellknopf in die Stellung „0“. Einstellung GegengewichtArretierklammerMittellinieAuflagedruck-EinstellringHier halten, um zu drehen

Informationen zum geeigneten Auflagedruck finden Sie in der Bedienungsanleitung Ihrer Nadel. Hinweis Vorbereitung

Nehmen Sie zuerst die Staubschutzhaube ab.

Führen Sie den Tonarm auf die Tonarmablage zurück und sichern Sie ihn mit der Arretierklammer.

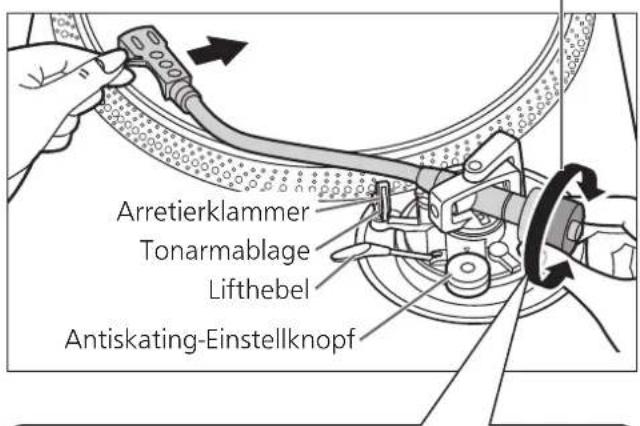

Befreien Sie den Tonarm aus der Tonarmablage und stellen Sie die Horizontalbalance ein, indem Sie das Gegengewicht drehen. Halten Sie den Tonarm fest und drehen Sie das Gegengewicht in die Pfeilrichtung, um die Balance einzustellen, bis der Arm annähernd horizontal ist.

Achten Sie dabei darauf, dass die Nadelspitze nicht mit dem Plattenteller oder dem Hauptgerät in Berührung kommt. GegengewichtHier halten, um zu drehenDie Balance ist hergestellt und der Tonarm ist parallel zum Plattenteller.Das Gegengewicht ist zu weit vorn.Das Gegengewicht ist zu weit hinten.Erste Schritte Deutsch (43)

Drehen Sie den Antiskating- Einstellknopf, um ihn auf den gleichen Wert wie den Auflagedruck-Einstellring einzustellen.

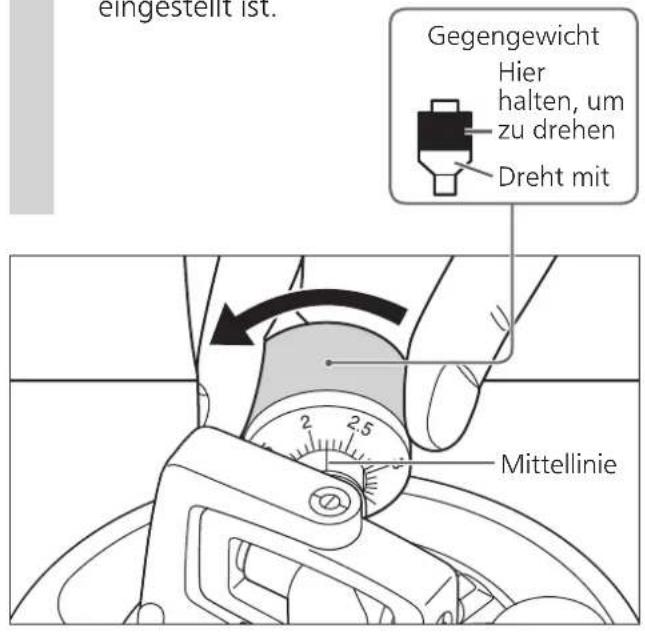

Drehen Sie das Gegengewicht, um es auf den für den Tonabnehmer vorgeschriebenen Auflagedruck einzustellen.

Der Auflagedruck-Einstellring dreht sich zusammen mit dem Gegengewicht.

Drehen Sie ihn so weit, bis die Mittellinie auf den entsprechenden Auflagedruck eingestellt ist. Mittellinie Gegengewicht Hier halten, um zu drehen Dreht mit

Stellen Sie bei Auflagedrücken von 3

und höher die Anti-Skating-Einstellung auf „3“ ein. Hinweis 19Deutsch (44) Tonarmhöhe Nehmen Sie diese Einstellung nur vor, wenn der verwendete Tonabnehmer dies erforderlich macht.

Legen Sie eine Schallplatte auf den Plattenteller.Vorbereitung

Drehen Sie den Tonarm- Verriegelungsknopf, um den Tonarm freizugeben. Einstellung (Fortsetzung) IndexlinieTonarmhöhen-EinstellerHöhe des Tonabnehmers(H) in MillimeternSkalenteilung auf Tonarmhöhen-Einsteller

Verwenden Sie die nachfolgende Tabelle zum Nachschlagen, um die geeignete Positionsmarkierung für die Höhe Ihres Tonabnehmers herauszufinden. Drehen Sie den Tonarmhöhen-Einsteller, um die Positionsmarkierung an der Indexlinie auszurichten.0 bis 6 mm sind auf dem Tonarmhöhen-Einsteller markiert.

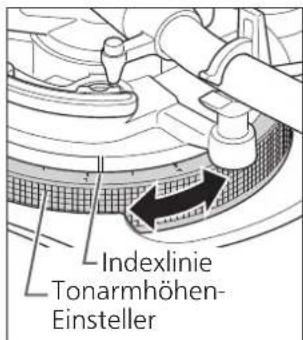

Stellen Sie die Höhe mit dem Tonarmhöhen-Einsteller ein. Stellen Sie die Tonarmhöhe ein, bis der Tonarm parallel zur Schallplatte liegt. (Für den mitgelieferten Tonarmkopf)

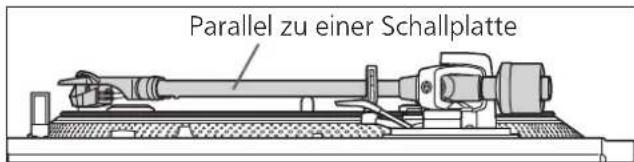

Wenn Sie die Höhe des Tonabnehmers (H) nicht kennen, oder wenn Sie nicht den mitgelieferten Tonarmkopf benutzen Entfernen Sie den Nadelschutz, wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und lösen Sie dann die Arretierklammer. Bringen Sie den Lifthebel in seine untere Stellung, legen Sie die Nadelspitze auf eine Schallplatte und stellen Sie dann den Tonarmhöhen-Einsteller ein, bis der Tonarm parallel zur Schallplatte liegt.

Wenn die Höhe des Tonabnehmers (H) zu klein ist, um sie parallel zueinander auszurichten, fügen Sie ein „Tonabnehmer-Distanzstück“ (nicht enthalten) hinzu.

Nachdem die Einstellung der Tonarmhöhe beendet ist, arretieren Sie den Tonarm, indem Sie den Tonarm- Verriegelungsknopf drehen.

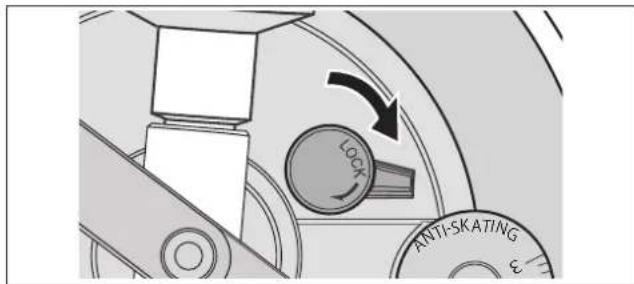

Drehen Sie den Tonarm-Verriegelungsknopf bis zum Ende, wie in der folgenden Abbildung gezeigt. Sie müssen dafür etwas Kraft anwenden.Parallel zu einer SchallplatteAchtung

Achten Sie darauf, die Nadelspitze nicht zu beschädigen.

Verwenden Sie das Produkt nicht, wenn die Verriegelung des Tonarms gelöst ist.

Für eine feinere Einstellung verwenden Sie eine Wasserwaage (nicht enthalten), um die Tonarmhöhe einzustellen, sodass der Tonabnehmer parallel zu einer Schallplatte liegt. (Freigegeben)(Arretiert)Tonarm-Verriegelungsknopf

GErste Schritte Deutsch (45)

Tonarmlift-Höhe Nehmen Sie die Einstellung bei Bedarf entsprechend Ihrem Tonabnehmer vor.

Legen Sie eine Schallplatte auf den Plattenteller.

Entfernen Sie den Nadelschutz, wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und lösen Sie dann die Arretierklammer.

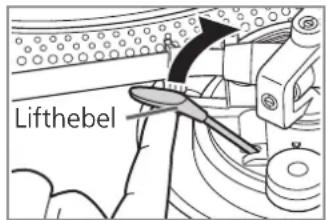

Bringen Sie den Lifthebel in seine obere Stellung und heben Sie den Tonarm auf der Schallplatte auf. Vorbereitung

Überprüfen Sie die Tonarmlift- Höhe (der Abstand zwischen der Nadelspitze und der Plattenoberfläche). Wenn Sie eine Einstellung vornehmen müssen, gehen Sie zu Schritt

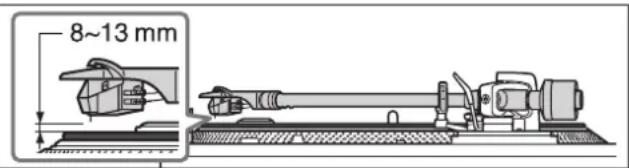

Die Tonarmlift-Höhe ist werksseitig auf 8 bis 13 mm eingestellt.

Führen Sie den Tonarm auf dieTonarmablage zurück und sichernSie ihn mit der Arretierklammer.Drehen Sie die Einstellschraube.

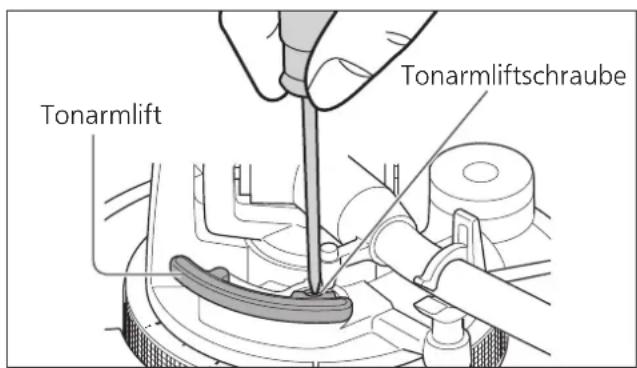

Durch Drehen der Schraube im Uhrzeigersinn wird der Tonarmlift abgesenkt.

Durch Drehen der Schraube entgegen den Uhrzeigersinn wird der Tonarmlift angehoben. Tonarmliftschraube Tonarmlift

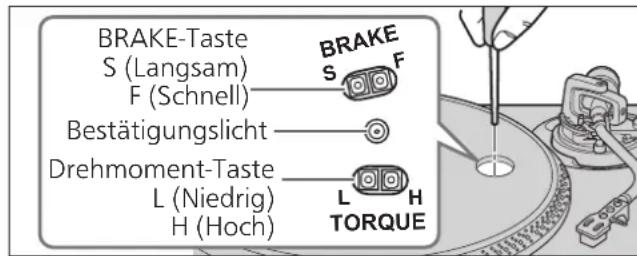

BRAKE-Taste S (Langsam) F (Schnell) Drehmoment-Taste L (Niedrig) H (Hoch) Bestätigungslicht

Drücken Sie leicht auf die Mitte des Knopfes. Anlaufgeschwindigkeit Sie können zwischen drei Optionen der Anlaufgeschwindigkeit (die Zeit bis die konstante Geschwindigkeit erreicht ist) auswählen, nachdem [START-STOP] gedrückt wird und die Drehmomentverstärkung bei der konstanten Geschwindigkeit. (Werkseinstellung: 3) [3] Schneller Anlauf

[1] Langsamer Anlauf

Wenn Sie die H- oder L-Drehmoment-Taste drücken, blinkt das Bestätigungslicht entsprechend der Zahl der aktuellen Einstellung.

Um die Einstellung zu ändern, drücken Sie die H- oder L-Drehmoment-Taste, während das Licht blinkt. Beispiel: Wenn die aktuelle Einstellung [3] ist, und Sie die L-Taste zweimal drücken, wechselt die Einstellung zu [1].

Nachdem Sie die Drehmoment-Taste drücken, blinkt das Bestätigungslicht die bestimmte Anzahl, um die neue Einstellung aufzuzeigen, bleibt dann zwei Sekunden lang an und geht dann aus. Abbremsgeschwindigkeit Sie können zwischen fünf Optionen der Abbremsgeschwindigkeit auswählen, um den Plattenteller anzuhalten, nachdem [START-STOP] gedrückt wird. (Werkseinstellung: 5) [5] Stoppt schnell

Wenn Sie die F- oder S-Brems-Taste drücken, blinkt das Bestätigungslicht entsprechend der Zahl der aktuellen Einstellung.

Um die Einstellung zu ändern, drücken Sie die F- oder S-Bremstaste, während das Licht blinkt. Beispiel: Wenn die aktuelle Einstellung [5] ist, und Sie die S-Taste zweimal drücken, wechselt die Einstellung zu [3].

Nachdem Sie die Bremstaste drücken, blinkt das Bestätigungslicht die bestimmte Anzahl, um die neue Einstellung aufzuzeigen, bleibt dann zwei Sekunden lang an und geht dann aus. Einstellung der Anlauf-/ Abbremsgeschwindigkeit des PlattentellersDeutsch (46) Abspielen von Schallplatten

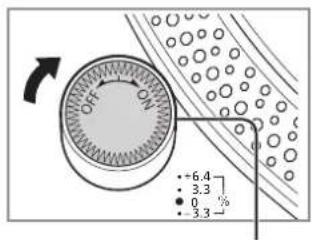

Schalten Sie [ON/OFF] auf ON, um das Gerät einzuschalten. Die Stroboskoplampe leuchtet auf. Der Plattenspieler stellt die Drehzahl automatisch auf 33-1/3 U/min ein, und die Anzeige [33] leuchtet auf.

Drücken Sie [START-STOP]. Der Plattenteller beginnt, sich zu drehen.

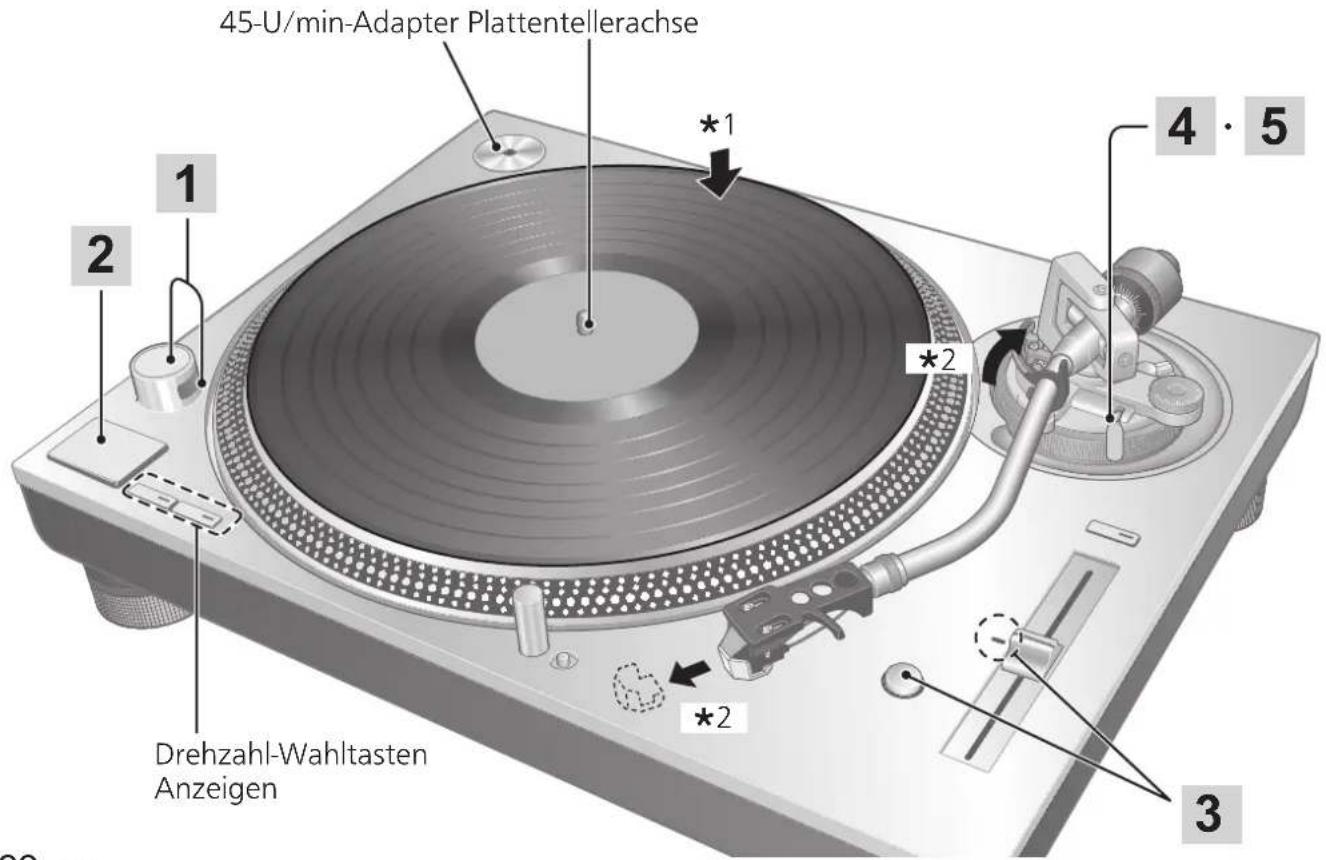

1 Legen Sie eine Schallplatte (nicht enthalten) auf den Plattenteller.

2 Entfernen Sie den Nadelschutz und lösen Sie die Arretierklammer. Vorbereitung

Drehzahl-Wahltasten Anzeigen

Drücken Sie nicht [START-STOP] solange der Plattenteller abgenommen ist. Wenn Sie ausversehen [START-STOP] gedrückt haben

Die Anzeige der Drehzahl-Wahltaste ([33] oder [45]) fängt an zu blinken.

Wenn sie blinkt, drücken Sie [ON/OFF], um das Gerät auszuschalten, legen Sie den Plattenteller auf und drücken dann [ON/OFF], um das Gerät einzuschalten. AchtungWiedergabe Deutsch (47)

Drücken Sie [RESET], sodass die blaue LED für die Drehzahlregelung aufleuchtet. Das Gerät spielt mit einer voreingestellten Drehzahl (33-1/3, 45 oder 78 U/min), unabhängig von der [PITCH ADJ]- Einstellung.

Feineinstellung der Drehzahl (

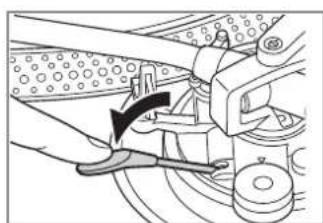

Bringen Sie den Lifthebel langsam in seine untere Stellung. Der Tonarm senkt sich langsam auf die Schallplatte. Die Wiedergabe beginnt.

Nach beendetem Abspielen

Bringen Sie den Lifthebel in seine obere Stellung, setzen Sie den Tonarm in die Tonarmablage zurück und bringen Sie den Lifthebel in seine untere Stellung.

Drücken Sie [START-STOP]. Die elektronische Bremse bringt den Plattenteller sacht zum Stillstand.

Schalten Sie [ON/OFF], um das Gerät auszuschalten.

Legen Sie den Tonarm in der Tonarmablage ab.

Setzen Sie den Nadelschutz wieder auf (um die Nadelspitze zu schützen).

Nadelbeleuchtung Die Nadelspitze ist während des Abspielens beleuchtet. Drücken Sie den Nadel-Beleuchtungsschalter.

Die Nadelbeleuchtung (weiße LED) wird ausgefahren und beleuchtet die Abtastnadel.

Drücken Sie auf die Nadelbeleuchtung, um sie auszuschalten.

Zum Abspielen von 45-U/ min-Schallplatten mit großem Mittelloch

Drücken Sie die Geschwindigkeitsauswahltaste [45] ([45] leuchtet auf).

Setzen Sie den 45-U/min-Adapter auf die Plattentellerachse.

Zum Abspielen von 78-U/min- Schallplatten

Drücken Sie die Geschwindigkeitsauswahltasten [33] und [45] gleichzeitig (78 U/min: [33] und [45] leuchten auf).

Bei Verwendung eines Schallplattenstabilisators (nicht im Lieferumfang enthalten)

Siehe die Bedienungsanleitung des Plattenstabilisators.

Maximales Gewicht: 1 k

Vorübergehendes Unterbrechen des Abspielvorgangs Bringen Sie den Lifthebel in seine obere Stellung.

Die Nadel hebt von der Schallplatte ab.

Bringen Sie den Lifthebel in seine untere Stellung, um die Wiedergabe fortzusetzen. ヱリヵヤラチモュルンユヴユヵ RESET-TasteBlaue LED-Anzeige

Bringen Sie den Lifthebel in seine obere Stellung und heben Sie den Tonarm auf der Schallplatte auf. LifthebelNadelbeleuchtungNadel-Beleuchtungsschalter Achtung Drücken Sie den Nadel-Beleuchtungsschalter fest. Bei unzureichendem Druck auf den Schalter leuchtet die Lampe zwar auf, doch die Nadelbeleuchtung wird nicht ausgefahren. 23Deutsch (48) Drehzahlregler (Feineinstellung der Drehzahl)

Ermittlung der Drehzahl Die vier Stroboskop-Spiegelreihen am Plattentellerrand ermöglichen eine bequeme Ermittlung der aktuellen Drehzahl. Die Stroboskopspiegel werden von einer Stroboskoplampe (blaue LED) beleuchtet, die mit der genauen Frequenz der digitalen Steuerung synchronisiert ist. Verwenden Sie stets die blaue LED, um die Tonhöhe zu messen.

Drücken Sie [RESET], sodass die blaue LED erlischt.

Drücken Sie den Drehzahlbereichsauswahlknopf, um den Drehzahlbereich auszuwählen.

[×2] leuchtet auf: ±16 %

Während sich der Plattenteller dreht Stellen Sie [PITCH ADJ] ein.

Die Drehzahl kann im Bereich zwischen etwa –8 % und +8 % oder etwa –16 % und +16 % je nach Ihrer Drehzahleinstellung fein eingestellt werden.

Die Zahlen kennzeichnen die ungefähren Prozentwerte für Ihre Einstellung.

Rückstellung auf die Nenndrehzahl Drücken Sie [RESET]. Die blaue LED leuchtet auf und die Drehzahl wird unabhängig von der [PITCH ADJ]-Einstellung unmittelbar auf einen Voreinstellungswert zurückgestellt. (33-1/3, 45 oder 78 U/min)

Blaue LED an: Festgelegt auf die Standardeinstellung.

Blaue LED aus: Kann mit [PITCH ADJ] angepasst werden. Achtung Änderung der Tonhöhe um +6,4 % im stationären Zustand Änderung der Tonhöhe um +3,3 % im stationären Zustand Normale Geschwindigkeit des Plattentellers (33-1/3, 45 oder 78 U/min) im stationären Zustand Änderung der Tonhöhe um -3,3 % im stationären ZustandStroboskopspiegel ヱリヵヤラチモュルンユヴユヵ

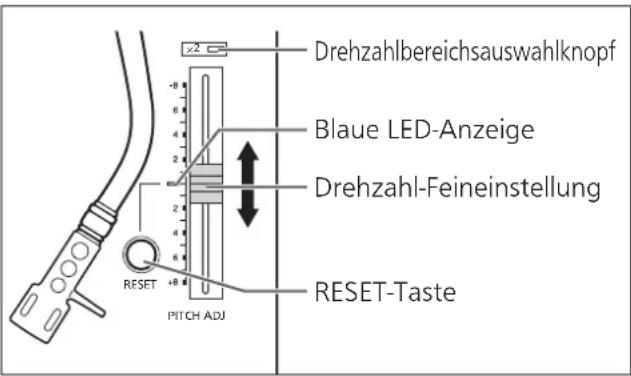

Drehzahlbereichsauswahlknopf Blaue LED-AnzeigeDrehzahl-FeineinstellungRESET-Taste

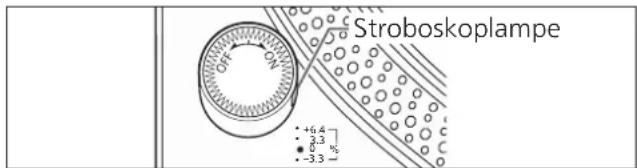

Stroboskoplampe 24Wiedergabe Pflege und Instandhaltung Deutsch (49) Pflege und Instandhaltung

Reinigung Entfernen Sie den an der Nadel und den Schallplatten anhaftenden Staub sorgfältig.

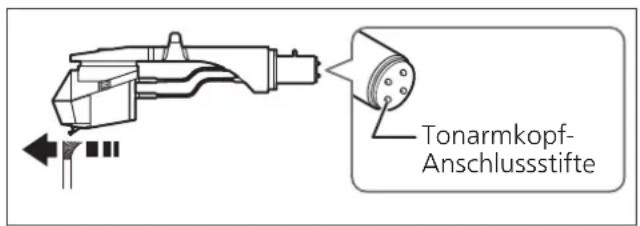

Nehmen Sie den Tonarmkopf aus dem Tonabnehmer und reinigen Sie die Nadel mit einem weichen Pinsel. Führen Sie den Pinsel beim Bürsten in die Richtung der Nadelspitze.

Verwenden Sie einen Plattenreiniger zum Reinigen Ihrer Schallplatten.Reinigen Sie die Tonarmkopfanschlüsse in regelmäßigen Abständen.Wischen Sie die Tonarmkopfanschlüsse mit einem weichen Tuch ab und bringen Sie den Tonarmkopf am Tonarm an.Achten Sie unbedingt darauf, die Lautstärke des Verstärkers zu verringern oder den Verstärker auszuschalten, bevor Sie den Tonarmkopf ein- oder ausbauen.Falls der Tonarmkopf bei hoher Lautstärkeeinstellung ein- oder ausgebaut wird, können die Lautsprecherboxen beschädigt werden.

Transport des Gerätes Verpacken Sie den Plattenspieler vor einem Transport wieder in den Original-Verpackungsmaterialien.Bewahren Sie das Verpackungsmaterial nach Herausnehmen der Ware auf.Falls die Original-Verpackungsmaterialien nicht mehr vorhanden sind, gehen Sie wie folgt vor:

Entfernen Sie den Plattenteller zusammen mit der Plattentellerauflage und wickeln Sie ihn sorgfältig ein.

Entfernen Sie den Tonarmkopf und das Gegengewicht vom Tonarm und wickeln Sie diese Teile sorgfältig ein.

Arretieren Sie den Tonarm mit der Arretierklammer und sichern Sie ihn mit Klebeband.

Umwickeln Sie das Hauptgerät sorgfältig mit einer Wolldecke oder weichem Papier.

WEEE-Symbol Entsorgung des Produktes außerhalb der EU-Länder Dieses Symbol ist nur innerhalb der EU gültig. Wenden Sie sich an eine örtliche Regierungsstelle oder Ihren Händler, um die Art und Weise der ordnungsgemäßen Entsorgung zu erfahren.

Reinigung der Staubschutzabdeckung und des Gehäuses Wischen Sie die Staubschutzabdeckung und das Gehäuse mit einem weichen Tuch ab.Berühren Sie die Platte nicht bei der Reinigung. Ansonsten könnte der Schallplattenspieler nicht korrekt funktionieren.Wenn sich die Verschmutzung nur schwer entfernen lässt, wringen Sie ein feuchtes Tuch sorgfältig aus, um den Schmutz abzuwischen, und wischen Sie anschließend mit einem weichen Tuch nach.

Verwenden Sie keine Lösungsmittel wie zum Beispiel Waschbenzin, Verdünnung, Alkohol, Spülmittel, chemische Reinigungsmittel usw. Dies kann dazu führen, dass die äußere Hülle verformt wird oder die Beschichtung abblättert.

Reiben Sie die Staubschutzhaube auf keinen Fall mit einem Tuch ab, während eine Schallplatte abgespielt wird. Anderenfalls kann statische Elektrizität erzeugt werden. Die Aufladung durch statische Elektrizität kann dazu führen, dass der Tonarm von der Staubschutzhaube angezogen wird und von der Schallplatte abhebt. Tonarmkopf-Anschlussstifte

Entfernen Sie das Gegengewicht und legen Sie die Tonarmstütze unter den Tonarm ein, bevor Sie den Plattenspieler wieder einpacken. WiederverpackenDeutsch (50) Bevor Sie Kontakt mit dem Kundendienst aufnehmen, führen Sie die folgenden Überprüfungen durch. Wenn Sie sich zu einigen Prüfpunkten nicht sicher sind oder wenn die in der Tabelle genannten Abhilfemaßnahmen nicht das Problem lösen, wenden Sie sich an Ihren Händler. Keine Stromzufuhr.

Ist das Netzkabel an eine Steckdose angeschlossen?

Schließen Sie das Netzkabel fest an eine Netzsteckdose an. (

16) Die Stromversorgung ist da, aber kein Ton. Der Ton ist schwach.

Sind die Anschlüsse an den PHONO-Buchsen des Verstärkers/Receivers korrekt hergestellt worden?

Schließen Sie das PHONO-Kabel an die PHONO-Eingangsanschlüsse des Verstärkers an. (

16) Der Ton des linken und rechten Kanals ist vertauscht.

Sind die Anschlüsse des Stereo-Verbindungskabels an den Verstärker bzw. Receiver vertauscht?

Überprüfen Sie alle Anschlüsse. (

Sind die Anschlüsse der Tonarmkopf-Zuleitungsdrähte zu den Tonabnehmeranschlüssen in Ordnung?

Überprüfen Sie alle Anschlüsse. (

13) Während der Wiedergabe macht sich Brummen bemerkbar.

Befinden sich andere Elektrogeräte oder ihre Netzkabel in der Nähe des Stereo-Verbindungskabels?

Sorgen Sie für einen größeren Abstand zwischen diesem Gerät und den anderen Elektrogeräten sowie deren Netzkabel.

Ist der Erdungsdraht angeschlossen worden?

Schließen Sie den Erdungsdraht fest an. (

16) Das Stroboskoplicht oder die blaue Anzeige blinkt. Führen Sie den folgenden Vorgang durch, wenn das Stroboskoplicht oder die blaue Anzeige blinkt. Das Symptom kann möglicherweise verbessert werden.

Schalten Sie [ON/OFF] auf OFF.

Ziehen Sie den Netzstecker heraus, warten Sie drei Sekunden und stecken Sie dann den Stecker wieder in die Steckdose.

Schalten Sie [ON/OFF] auf ON und drücken Sie [START-STOP], um den Plattenteller zu drehen.

Wenn das Stroboskoplicht oder die blaue Anzeige wieder blinkt, kontrollieren Sie, welche blinkt und wenden Sie sich an unseren Kundendienstmitarbeiter. Liste von Fehlermöglichkeiten 26Pflege und Instandhaltung Deutsch (51) Technische Daten Allgemeine Daten Stromversorgung 110 - 240 V Wechselstrom, 50/60 Hz Leistungsaufnahme 11 W (Stromversorgung ON) 0,2 W (Stromversorgung OFF) Abmessungen (B×H×T) 453 x 173 x 372 mm Masse Ca. 11,5 k

Betriebstemperatur 0 °C bis 40 °C Betriebsfeuchtigkeit 35 % zu 80 % RH (ohne Kondensation) Plattenspieler-Daten Typ Direktantrieb- Plattenspielersystem (manuell) Antrieb Direktantrieb Motor Kollektorloser Gleichstrommotor Plattenteller Aluminiumdruckguss Durchmesser: 332 mm Masse: Ca. 2,5 k

(inklusive einer Gummiunterlage) Plattenteller- Drehzahlen 33-1/3, 45 und 78 U/min Variabler Drehzahlbereich ±8 % und ±16 % Anlaufdrehmoment 2,2 k

• cm Drehzahl- Anlaufzeit 0,7 s vom Stillstand auf 33-1/3 U/min Bremssystem Elektronische Bremse Gleichlaufschwankungen

0,025 % W.R.M.S. (JIS

C5521) Rumpel- Geräuschspannungsabstand 78 dB (IEC 98A, bewertet) Tonarm-Daten Typ Statisch ausbalancierte Ausführung Effektive Länge 230 mm Überhang 15 mm Spurfehlwinkel Innerhalb von 2° 32' (an der Auslaufrille einer 30-cm-(12“)-Platte) Innerhalb von 0° 32' (an der Einlaufrille einer 30-cm-(12“)- Platte) Kröpfungswinkel 22° Tonarmhöhen- Einstellbereich

Auflagedruck- Einstellbereich 0 – 4

(Direktmesswert) Gewicht des Tonarmkopfes Ca. 7,6

Zulässiger Tonabnehmer- Gewichtsbereich (Ohne Zusatz-Gegengewicht) 5,6 – 12,0

(inklusive Kopfgehäuse) (Mit Zusatz-Gegengewicht) 10,0 – 16,4

(inklusive Kopfgehäuse) Tonarmkopf- Kabelschuh 1,2 mm

4-poliger Kabelschuh Änderungen der technischen Daten jederzeit vorbehalten. 27Français (52)

Schließen Sie das PHONO-Kabel an die PHONO-Eingangsanschlüsse des Verstärkers an. (

23) Controllo REG TONO (
