BRUGSANVISNING SL1200GR TECHNICS

Pladepiller med direkte drev

Betjeningsvejledning

Gebruiksaanwijzing

Bruksanvising

Käytöohjeet

Instrukcja obstugi

Læs davon vegjedning omhyggeligt, før du bruger dette produkt, og gem davon vegjedning til fremtidig brug.

• Om beskrivelserne i dette betjeningsvejledning

• Sidehenvisninger er angivet som ( 00)''

• De viste illustrationer kan afvige fra din enhed.

Funktioner

Kerneløs motor med direkte drev forbinderujaevn gang og tilbyder jævn rotation

Den nyudviklede, kernelose motor med direkte drev kan reducere svage vibrationer under rotation og samtidig opretholde et hegt drejningsmoment.
- Hojpræcisionsmotoren skifter drivfunktion afhængigt af motorens driftsstatus, hvorved hijt drejningsmoment med hjstabilitet bliver muligt.

Tonearmen med hojpracisionslejer har hoj initialbevagelsesfolsomhed

• Tonearmens rør er af let, meget stift aluminium.
• Ved brug af Technics traditionelle kardanophaeng og højpræcisionslejer opnås hij initialbevægelsesfølsomhed.

En plodespiller med stor stivhed og forbedret vibrationsdæmpningskapacitet

• Forstærkningsribber på bagsiden af den aluminiumsstøbte plade og gummibelægning for fjernelse af unødig ræsonans kan yde høj grad af stivhed og forbedret vibrationsdæmpningskapacitet.

Vibrationssikkert cabinet og isolatorer

• To-lags-kabinettet fremstillet i en kombination af BMC og trykstøbt aluminium sikrer høj stivhed.
  Samerlige isolatori i silikonegummi yder fremragende vibrationsdampningskapacitet, og langsigtet paldelighed kan lukke ekstern vibration ude og undertrykke hylende stoj.

Guldbelagte PHONO-udgangsterminaler forhindrer nedbrydning i lydkvalitet.
- Kassen har metalafskærmet interiør for at beskytte mod ekstern stoj.

Pladetallerkenens omdrejningstaler utroligt nogagtig og kan styres ved hjaelp af en hastighedskontrol

• Der bruges digital styring for at opnå nøjagtig omdrejningshastighed.
• Enheden er ogsa udstyret med en knap til valg af hastighedskontrolomrade (× 2) . Omraretil hastighedskontrol strækker sig op til ± 16% .

Indhold

Forbrug

Sikkerhedsforanstaltninger. 06

Tilbehør 09

Navn på delene 10

kom godt igang

Samling af plodespilleren 12

• Tilslutting til PHONO-terminaler og AC IN-terminal 12
• Montering af pickup'en 13
  Før montering af plodespiller 15
• Montering af plodespilleren 15
• Montering af pladematten 15
• Montering af pickup-huset 15
• Montering af kontravaegten 15

Tilslutning og opstilling 16

• Tilslutting til en integreret forstærker eller komponentsystem 16
  Opstilling 17
  Monter stovlaget 17

Justering 18

Vandret balance 18
Naletryk 18
- Antiskating 19

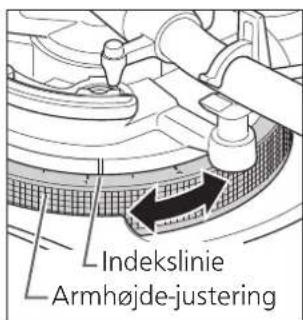

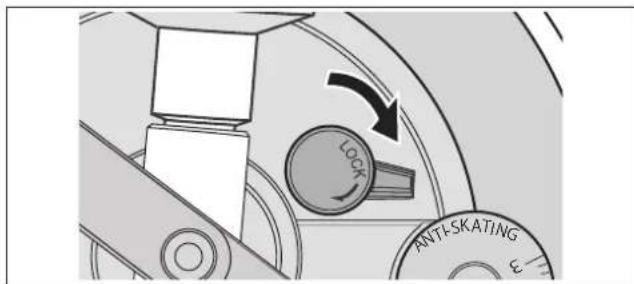

- Armhoge 20
- Lift-hoje 21

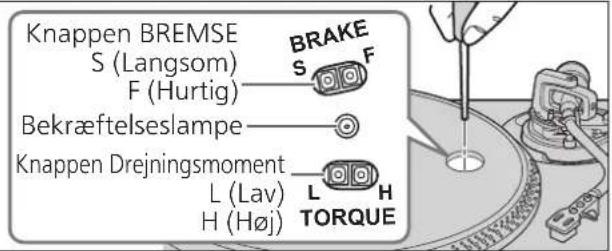

- Justering af pladetallerkenens start-/bremsehestighed .... 21

Afpilning

Afpilning af plader 22

Hastighedskontrol (finjustering at omdrejningshastigheden) 24

Vedligeholdelse

Vedligeholdelse 25

Fejlfindingsoversigt 26

Specificationer 27

Sikkerhedsforanstaltninger

ADVARSEL FORSIGTIG!

Apparat

For at mindske risikoen for brand, elektrisk stød ellerprodukstkade,

-Dette apparat må ikke udsættes for regn, fugt, dryp eller sprejrt.
-Genstande, der indeholder vaesker, sasom vaser, ma ikke placeres oven på apparatet.
-Brug kun anbefalet tilbehør.
-Daeksler må seks fjernes.
-Du mä seksre selv reparere dette apparat.

Vedligeholdelse ma udelukkende udfores af kvalificerede teknikere.

-Pas pà, at der ikke falder metalgenstanden.
ned i apparatet.

-Anbring ikke tunge genstande på dette apparat.

Strømforsyningsledning (vekselstrøm)

For at mindske risikoen for brand, elektrisk stød ellerprodukstkade,

-Sorg for, at strormforsyningsspendingensvarer til den spanding, der er angivet pa apparatuset.

-Indsæt stikproppen helt ind i stikdåsen ell erkontakten.

-Lad vare med at boje ell er traekke i ledningen ell stille tunge genstande pden.

-Rør ikke stikket med våde hænder.

-Hold fast pa stikproppen, n ar du trakker ledningen ud.

-Brug aldrig en ødelagt stikprop eller stikdase.

• Strømstikket anvendes til at afbryde enheden med. Installer denne enhed sa strømstikket øjeblikeligt kan tages ud af stikkontakten.

• Sorg for, at jordstiften i netstikket er korrekt tilsluttet for at undgå elektrisk stød.

-Et apparat med KLASSE I-konstruktion skal sluttes til en jordet stikkontakt i væggen.

Apparat

• Kilder til aben ild, sasom taendte stearinlys, ma ikke anbringes oven på encheden.
• Dette apparat kan modtage radiointerferens under brug pga. af tændte mobiltelefoner. Hvis der forekommher interferens, skal du ogge afstanden mellem dette apparat og mobiltelefonen.
• Dette apparat er beregnet til brug i tropiske temperaturer.
• Læg ikke nogen genstande på这部分enhed. Enheden bliver varm,ningar den er taendt.

Placering

Anbring dette apparat pæ en plan, vandret overflade.
- For at mindske risikoen for brand, elektrisk stød ellerprodukstkade,

-Dette apparat må ikke installereres eller anbringes i en reol, et indbygget skab uller et andet aflukket område. Sørg for god ventilation til apparatet.

-Ventilationshullerne må ikke tilstoppers med aviser, duge, gardiner og lignende genstande.

-Dette apparat mä ikke udsættes for direkte sollys, hóje temperaturer, hj luftfugtighed eller kraftige vibrationer.

• Sorg for, at anbringelsestedet er stærkt nok til at bare vægten af/DDne enhed ( 27)
• Løft eller transportér ikke denne enhed ved at holde i nogle af knopperne. Det kan medføre, at dette enhed falder ned, og det kan resultere i en personskade eller FunktionsejI.
• Hold alle IC-kort eller magnetkort, sasom kreditkort, væk fra pladspilleren.

-Ellers kan IC-kort aller magnetkort blive ubrugelige som folge af magnetisk kraft.

Indsamling af elektronikskrot

Dette symbol på produiter, emballage og/ller ledsagedokumenter betyder, at brugte elektriske og elektroniskeprodukter ikke blandes med alminderigt hushholdningsaffald.

For korrekt behandling, indsamling og genbrug af gamleprodukter, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning.

Ved at skaffe sig af med dem pä korrekt vis hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative pavirkninger af menneskers sundhed og miljøet.

Ønsker du mere udførlig information om indsamling og genbrug skal du kontakte dinCOMMNE.

Usagkyndig bortskaffelse af elektronikskrot kan eventuelt udlose bodeforlaggelse.

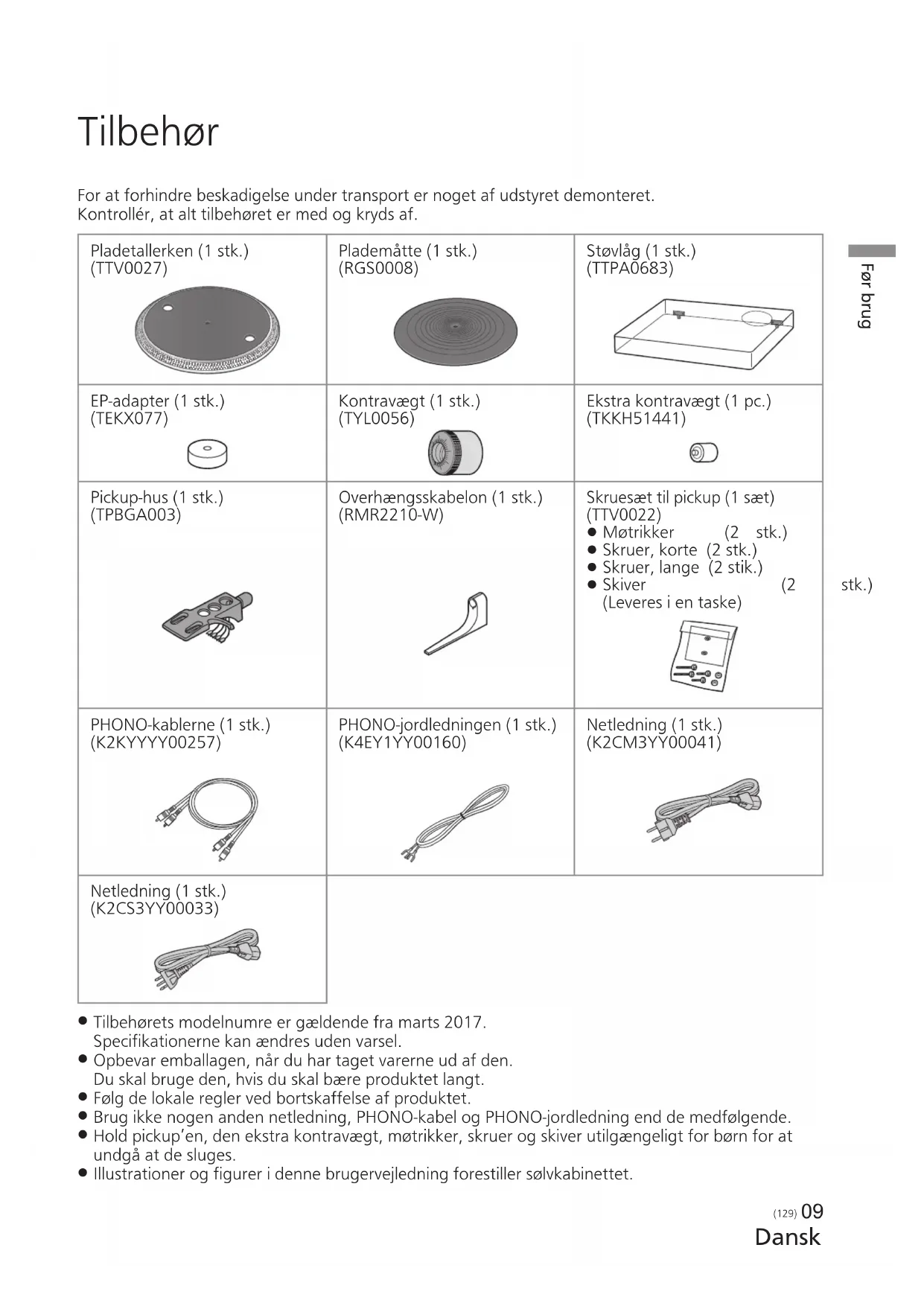

Tilbehør

For at forbindre beskadigelse under transport er noget af udstyret demonteret. Kontroller, at alt tilbehoret er med og kryds af.

Pladetallerken (1stk.) (TTV0027)	Plademåtte (1stk.) (RGS0008)	Støvlåg (1stk.) (TTPA0683)
EP-adapter (1stk.) (TEKX077)	Kontravægt (1stk.) (TYL0056)	Ekstra kontravægt (1pc.) (TKKH51441)
Pickup-hus (1stk.) (TPBGA003)	Overhaengsskabelon (1stk.) (RMR2210-W)	Skruesæt til pickup (1sæt) (TTV0022) • Møtrikker (2stk.) • Skruer, korte (2stk.) • Skruer, lange (2stk.) • Skiver (2Leveres i en taske)
PHONO-kablerne (1stk.) (K2KYYYY00257)	PHONO-jordledningen (1stk.) (K4EY1YY00160)	Netledning (1stk.) (K2CM3YY00041)
Netledning (1stk.) (K2CS3YY00033)

• Tilbehorets modelnumre er gaelende fra marts 2017.
  Specificationne kan ændres uten varsel.
  Opbevar emballagen, nár du har taget varerne ud af den.
  Du skal bruge den, hvis du skal bæreprodukter langt.
  Folg de lokale regler ved bortskaffelse af Produktet.
• Brug/DD: nogen anden netledning, PHONO-kabel og PHONO-jordledning end de medfølgende.
• Hold pickup'en, den ekstra kontravaegt, møtrikker, skruer og skiver utilgængeligt for børn for at undgå at de sluges.
• Illustrationer og figurer i dette brugervejledning forestiller solvskabinettet.

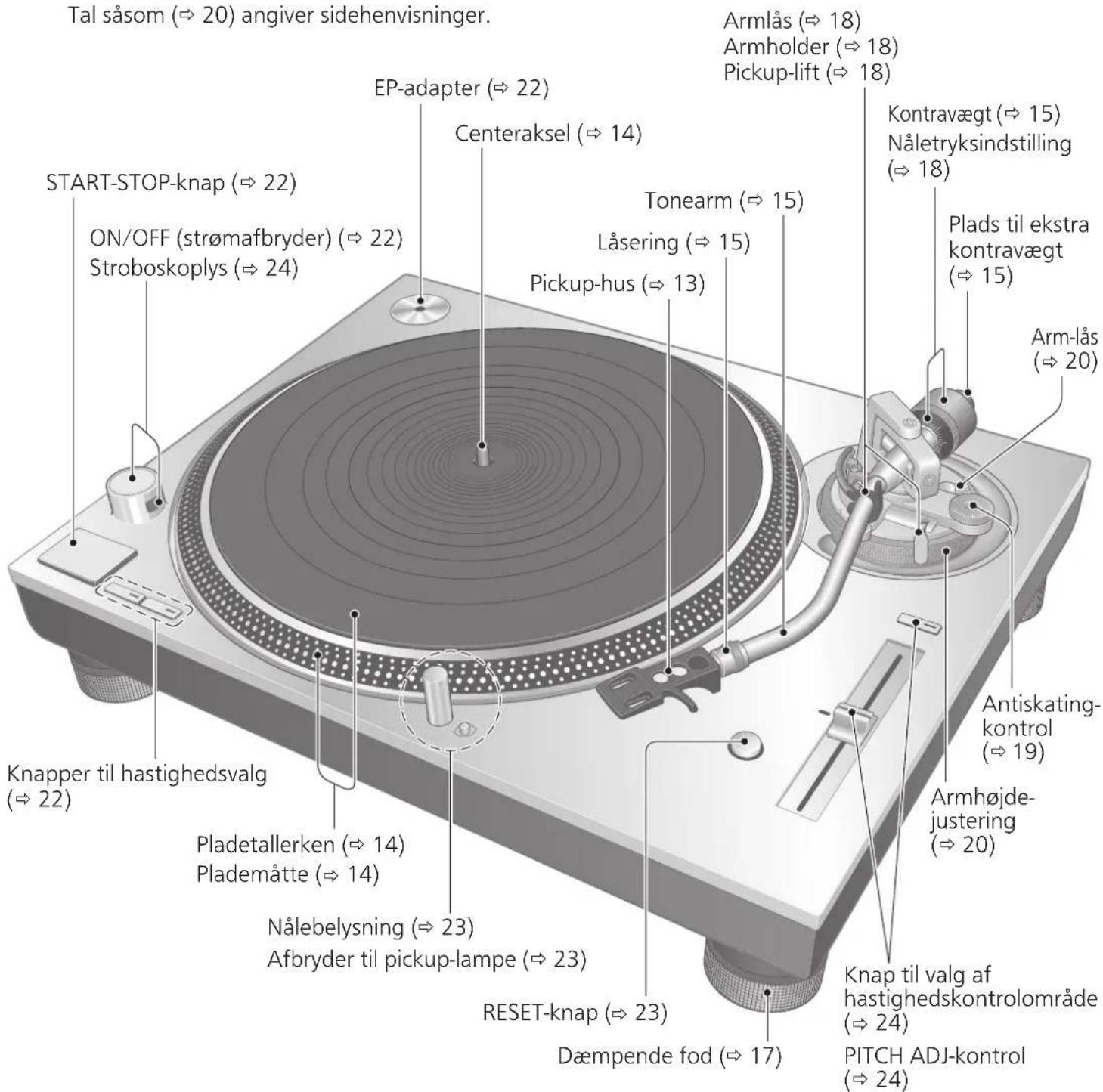

Navn på delene

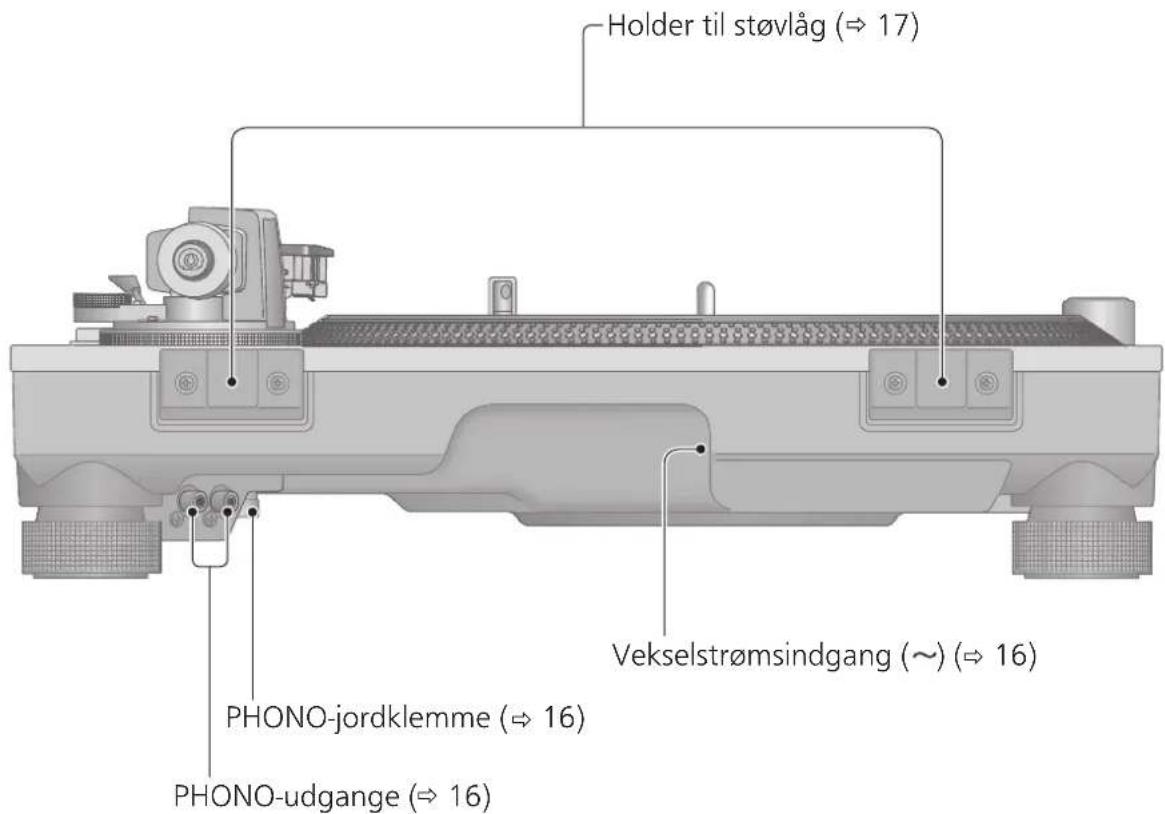

Bagside

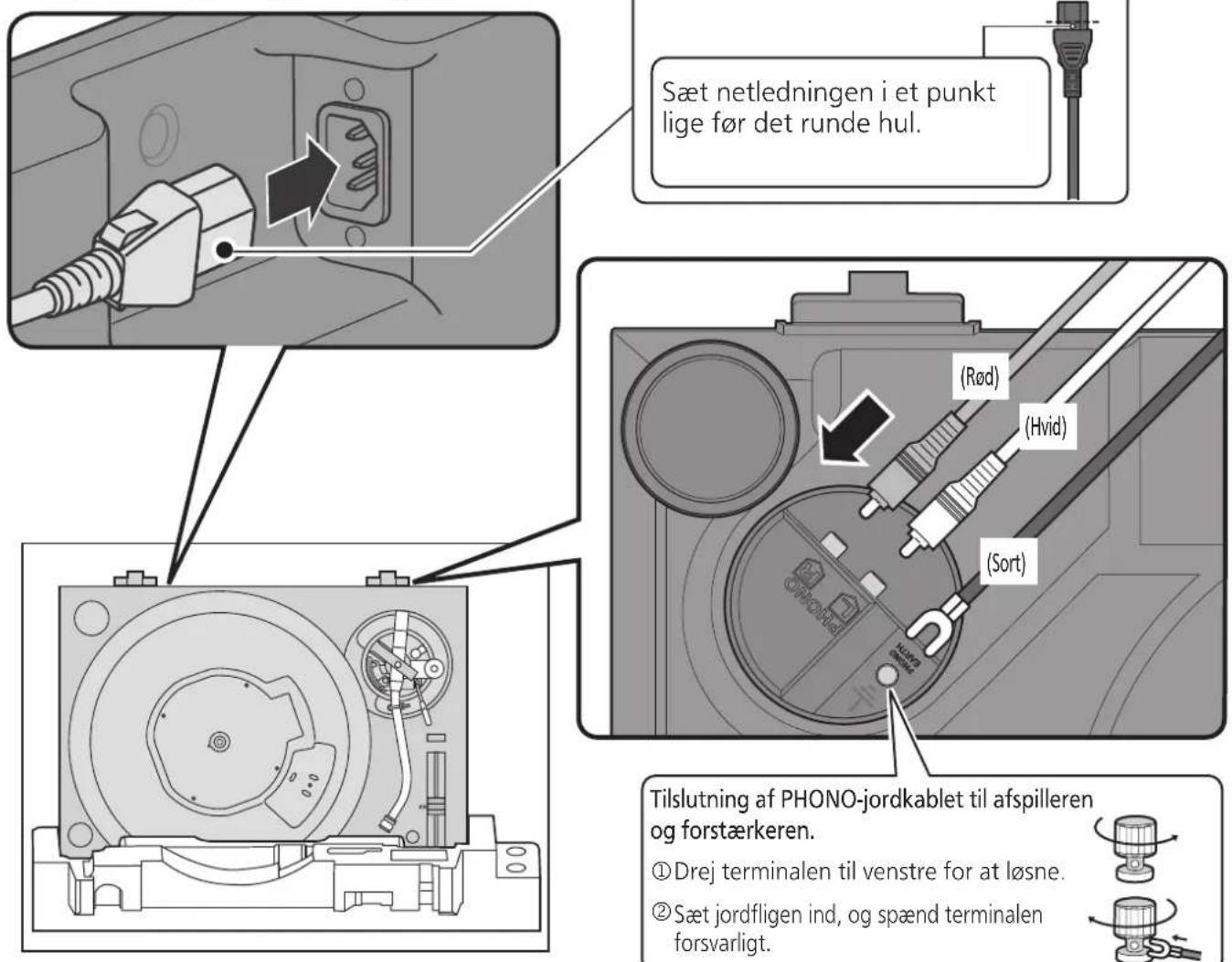

Samling af plodespilleren

Foretag tilslutning til PHONO-terminaler og AC IN-terminal før opsætning ellr installation af af afspilleren.

1 Tag afspilleren ud af pakken, fastgør "FRONT-dæmpning", og anbring afspilleren med forsiden nedad, sä du kan foretage tilslutning til PHONO-terminaler og AC IN-terminal på bagsiden.

2 Tilslut det medfølgende PHONO-kabel, PHONO-jordkabel og netledningen.

Bemaerk

Pas pä ikke at vælte afspilleren.

2 Tilslut PHONO-kablet, PHONO-jordledningen og netledningen.

1 Fastgör "FRONT-dæmpning", og anbring afspilleren med forsiden nedad.

Tilslutng af PHONO-jordkablet til afspilleren og forstaerkeren.

Sæt jordfligen ind, og spænd terminalen forsvarligt.

Montering af pickup'en

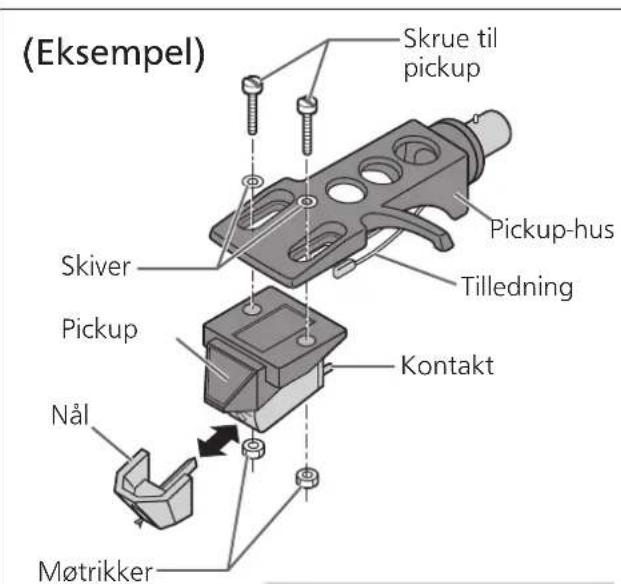

1 Montér en pickup (kôbes separat i forretning) midlertidig.

Følg pickup'ens anvisninger vedrørende korrekt montering i pickup-huset, og spænd skruerne let.

• Hvis monteringsskruerne er inkluderet i pickup, skal du anvende dem.
• Ved afspilning af SP-plader skal du anvende en pickup til SP-plader.
• Brug en flad miniskruetraekker (4 mm), der fãs i handelen.
• Pas på ikke at røre ved nålespidsen.

(Tilledining) (Kontakt)
Rød → R+ (Rød)
Grøn → R-(Grøn)
Hvid → L+(Hvid)
Blå → L-(Blå)

2 Juster pickup'ens overhäng.

Brug den medfologende overhaengsskabelon.

① Sæt pickup-huset pa den overhængsskabelonen.

② Flyt pickup'en til nalespidsen flugter med skabelonens ende.

③ Spænd pickup'ens skrue.

• Pas pågressive at lade pickup'en glide ud af sin plads.

Pickup'ens overhäng kan justeres optimalt.

Samling af plodespilleren (fortsat)

For at forhindre beskadigelse under transport er noget af udstyret demonteret. Pladespilleren bør samles i den beskrevne rækkefolge.

Bemaerk

Netledningen må ikke tilsluttes, for plodespilleren er samlet.
- Ved montering af plodespilleren skal du forhindre, at der kan komme fremmedlegemer ind mellem hovedenheden og plodespilleren.
- Du参加会议的股东和代理人人数：10人 - Du参加会议的股东和代理人所持股份总数：10，000，000股

Før montering af plodespiller

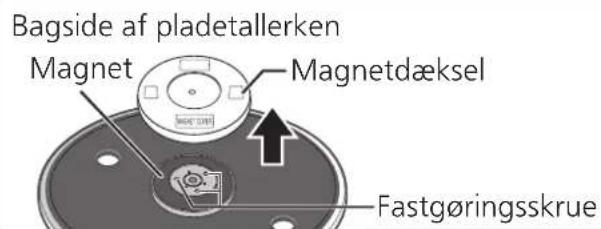

Fjern magnetdakslet fra pladespilleren.

Der er en magnet med daksel pa bagsiden af pladespilleren. Fjern magnetdakslet for montering pa hovedenheden.

Bemaerk

• Hold magnetfølsomme genstande, sasomagnetkort og armbandsur, væk fra magneten.
• Undga, at pladetallerkenen kan ramme hovedenheden aller falde af. Undga, at der sætter sig stov erer jernpulver fast pa magneten pa bagsiden.
• Rør ikke ved fastgøringsskruerne (tre steder) på pladetallerkenen. Den klassificerede ydeevne kan ikke garanteres, hvis de er ude af position.

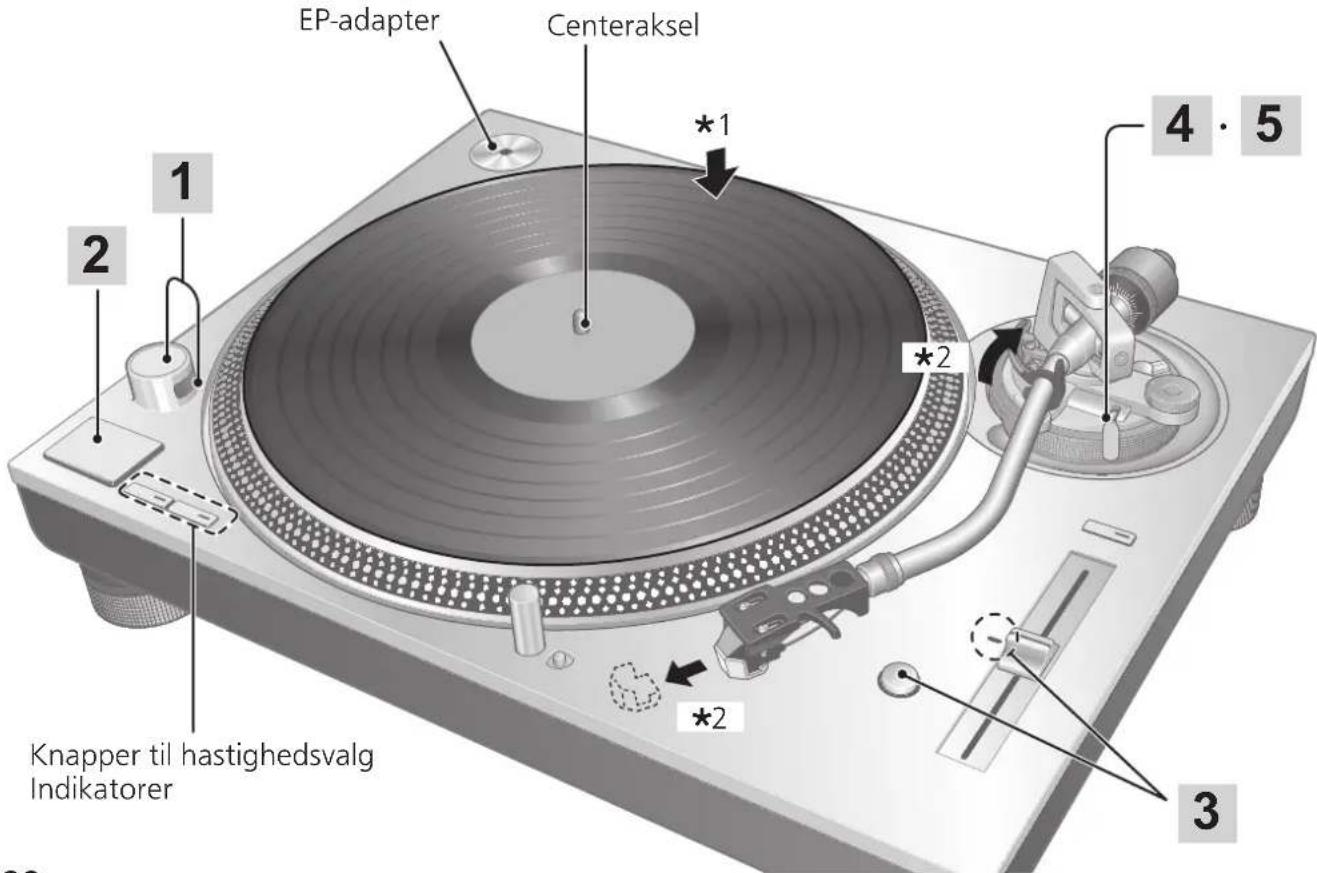

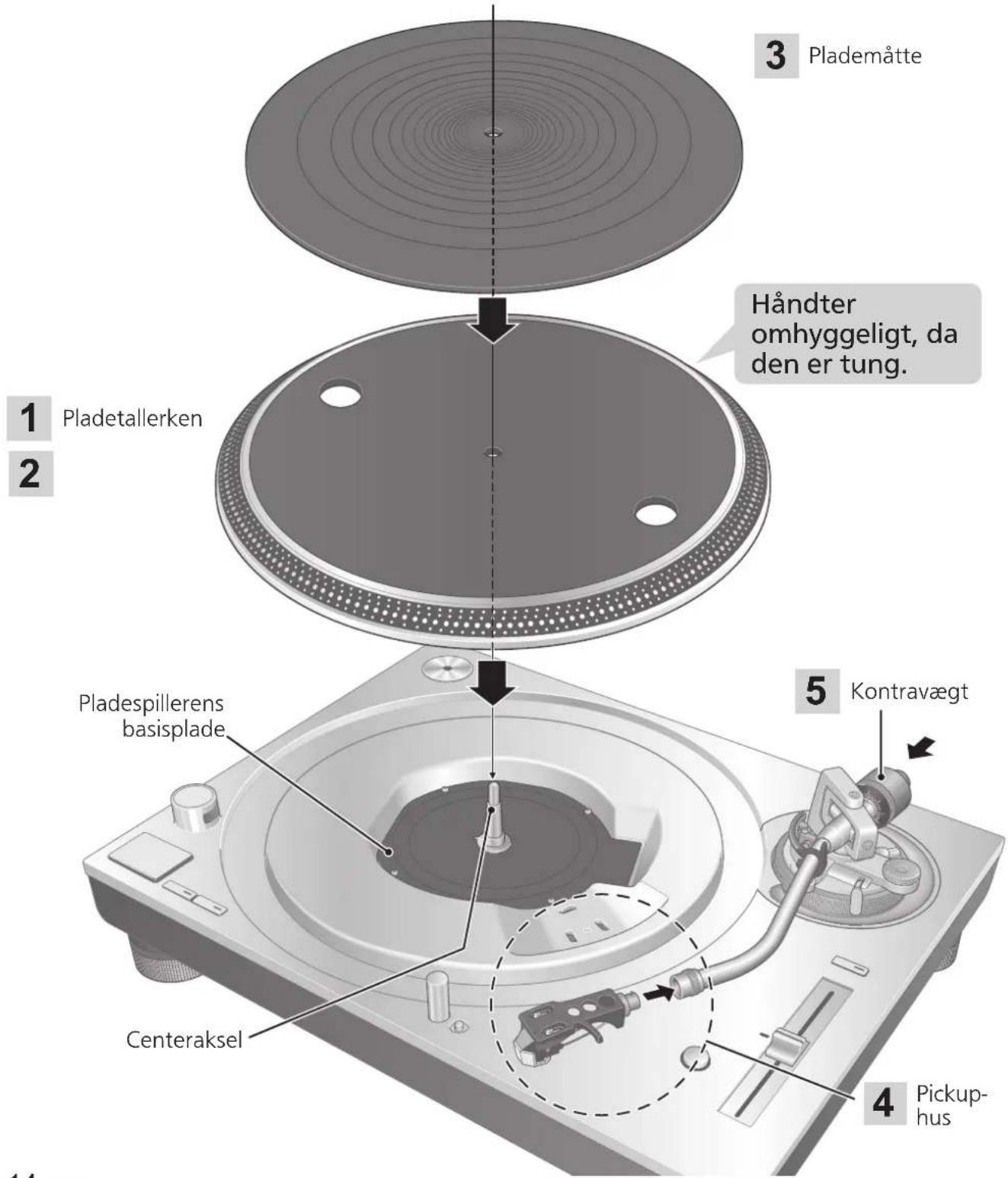

Montering af plodespilleren

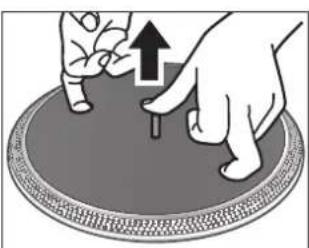

Demontering af pladetallerkenen

① Som det fremgår af figuren til højre skal du sætte fingrene i de to huller pa pladetallerkenen, holde centerakselen nede og fjerne pladetallerkenen i opadgaende retning.

Bemaerk

Vær forsigtig ved handtering af pladetallerkenen, da den er tung.
- Hold fingre ne væk, sä de/DDke kOMmer i klemme.
- Tør fingeraftryk og snavs med en blød klud.

Montering af plademåtten

3 Læg plademåtten på pladetallerkenen.

Montering af pickup-huset

4 Montér pickup-huset med pâsat pickup på tonearmen. Hold pickup-huset vendret og stram låseringen.

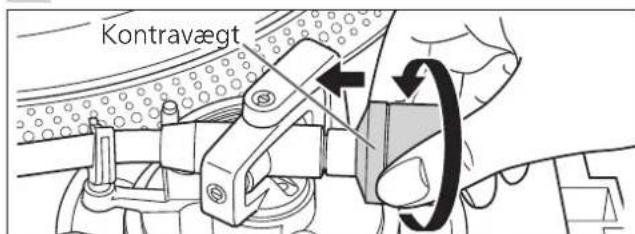

Montering af kontravaegten

5 Montér kontravaegten på den bagesteende af tonearmen.

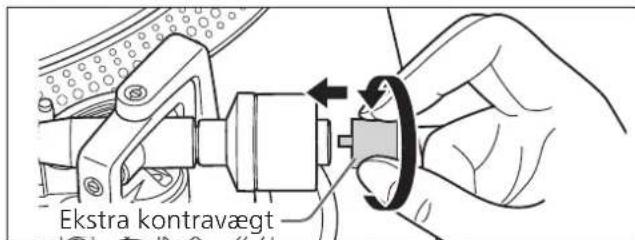

• Montér den medfølgende ekstrakontravægt bag på tonearmen i henhold til vægten på din pickup. For justerbare områder for pickup-egovægt, se "Anvendelig pickup-egovægt". (⇒27)

NB

• Indersiden af kontravaegten er smurt.

Tilslutning og opstilling

• Sluk for alle apparater og træk netledningens stik ud af stikkontakten, før du foretager nogen tilslutninger.
• Tilslut fsigma netledningen igen, nara alle de andre tilslutninger er foretaget.
• Sorg for at tilslutte PHONO-jordledningen. Ellers kan der opsta brummen.
• Se ögså den tilslutte de enhances betjeningsvejledning.

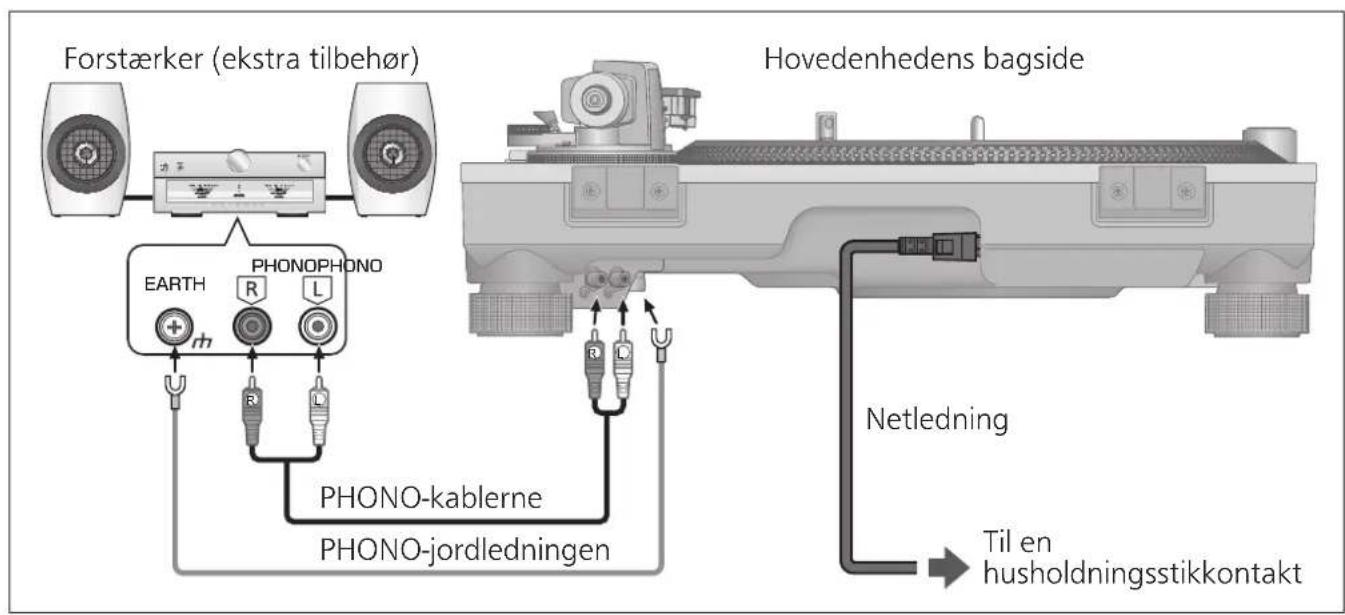

1 Tilslut PHONO-kablet og PHONO-jordledningen til det tilslutte udstyrs PHONO-indgangsterinaler.

Du opnär ikke en tilfredsstillende lydstyrke eller lydkvalitet, hvis du tilslutter eheden til en forstærker,uden PHONOindgangsterminaler.

• Kontroller kapaciteten på forstaerkerens eller receiverens strømudtag, För du bruger det til dette apparat.

Tilslutning til en integreret forstærker aller komponentsystem

NB

• Strømafbryderen adskiller ikke encheden helt fra lysnettet, selvom den er slæt fra i "OFF"-stilling. Træk stikket ud af stikkontakten, hvis du ikke skal bruge encheden i en længereperiode. Placér encheden, SSEstklet let kan trækkes ud.

Opstilling

Denne enhed bør stå pa en vandret flade, hvor den er beskyttet mod vibration.

Hold enheden i sā lang afstand som muligt fra hojttalere.

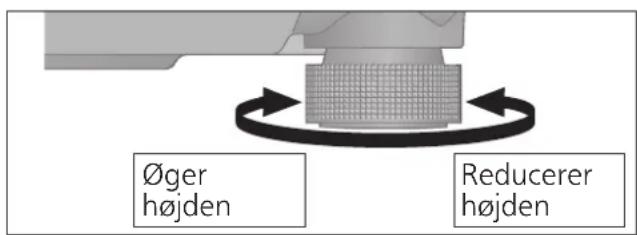

• Justering af højden til at gore enheden vandret

Hæv hovedenheden for at dreje isolatorerne og justere højden.

Med uret: Reducerer hjden.
Mod uret: ger hojden.

Bemaerk

• Drej ikke fødderne for langt.
  Dette kan få dem til at falde af uller beskadige dem.

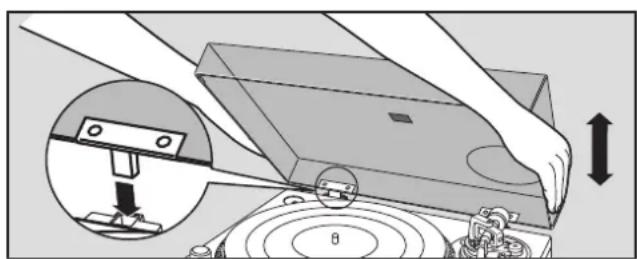

Montér støvlåget

1 Hold støvlåget med begge hænder, og sæt det i pladespillerens holdere til støvlåget (⇒ 11).

For at fjerne stovlåget, skal du holde det aben og lofte det lige op.

Bemaerk

För tonearmen tilbage til armholderen, og lás den fast med armläsen, inden du monterer eller demonterer støvlåget.
Nar du saetter stovlageti, skal du undga, at spidsen af hengslerne rammer og beskadiger hovedenheden.

Installationsbemærkninger

För du flytter encheden, sluk for strømmen og frakobl alle tilslutningskabler.
- Sorg for at enheden «kke udsættes for direkte sollys, stv, fugt og varme fra radiatorer og lignende.
Denne enhed kan modtage interferens fra en radio, his der er en i naerheden. Hold enheden i sa lang afstand som muligt fra radioen.
- Installer erke encheden pa en varmekilde.
- Undgå et sted med store temperatursvingninger.
- Undgå et sted med hyppig kondens.
- Undgå et ustabilt sted.
- Læg违法犯罪 nogen genstande på denen enhed.
- Installer erkke enheden i et lukket rum, sasom en boghylde.
- Installerer enheden på tilstrækkelig afstand fra vægge eller andre enheder for at sikre effektiv varmeafledning fra enheden.
- Sorg for, at monteringsstedet materiale er tilstrækkelig stærkt til at modstø enhedens vægt.
Bemærk, at enheden kan blive beskadiget af cigaretrg eller fugt fra en ultrasonisk luftfugter.

■ Kondensation

Tænk på, hvad der sker, narr man tager en kold flaske ud fra et koleskab. Hvis du lader flaskan stå i rummet i et stykke tid, vil dugdraber dannes på flaskens overflade. Dette fænomen kaldes "kondens".

• Betingelser som forårsager kondens
  Hurtige temperaturendringer (forarsaget ved at enheden flyttes fra et varmt sted til et koldt sted aller omvendt, hurtig nedkøling aller opvarmning, uller direkte udsættelse for nedkølet luft)
  Hoj luftfugtighed i et rum med meget damp osv.
  Regntid
• Kondens kan beskadige encheden. Hvis det er sket, skal du slukke for encheden og lade den stå, indtil den tilpasser sig den omgivende temperatur (ca. 2 til 3 timer).

Justering

Vandret balance Nåletryk

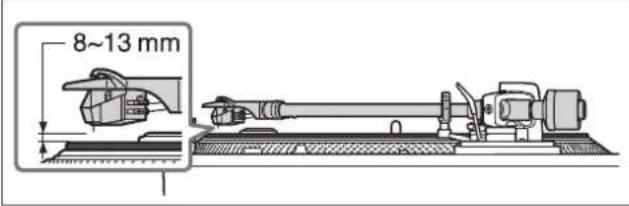

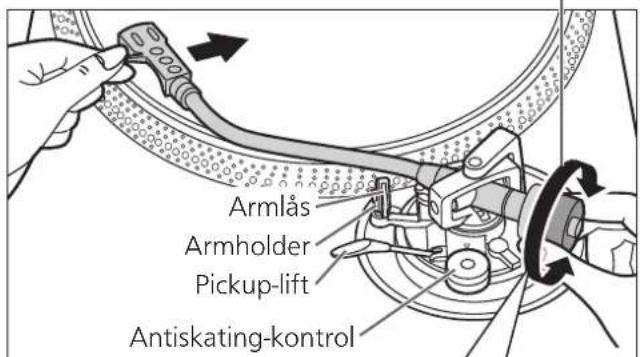

Forberedelse

Forst skal du fjerne stovlåget.
Fjern nalebeskytteren, pas pa ikke at beskadige nalen og frigør armlåsen.

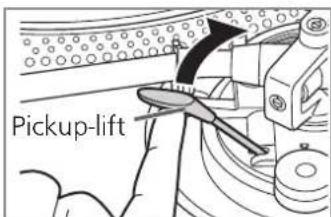

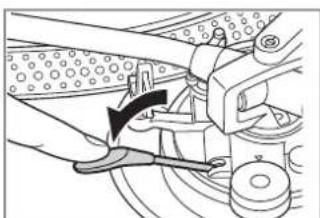

- Sænk pickup-liften.

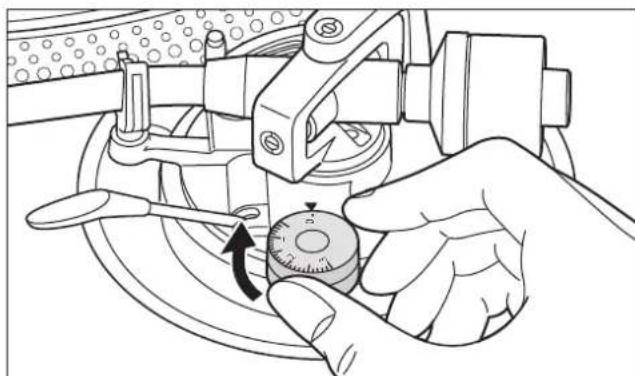

- Drej antiskating-kontrollen til "0".

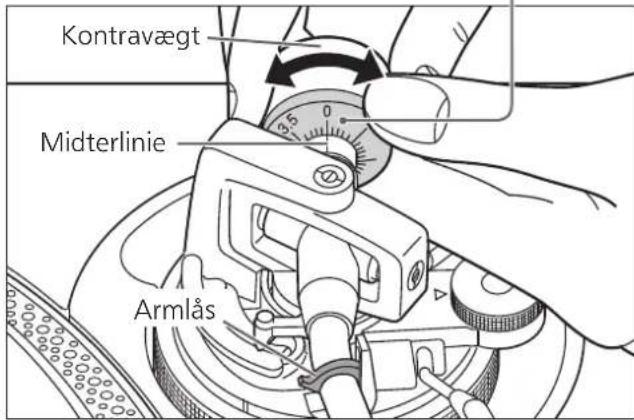

1 Frigør tonearmen fra armholderen, og juster tonearmens vandrette balance ved at dreje kontravægten.

Hold tonearmen og drej kontravaegt i pilens retning for at justere balancen, indtil Armen er vandret.

Vær forsigtig, sa nalen ikkekommen

til at stode mod pladetallerkenen erller hovedenheden.

Afbalanceret og tonearmen er parallel med pladetallerkenen.

Kontravaegtener for langt frem.

Kontravaegtener for langt tilbage.

Forberedelse

Forst skal du fjerne stovåget.
Forte tonearmen tilbage til armholderen og gorden fast med armlasen.

1 Drej på nåletryksindstillingen, indtil "0" peger mod midterlinien på den bageste del af tonearmen.

• Hold på kontravaegten, mens du gør dette.

Nåletryksindstilling

NB

• Se nålens brugervejledning vedrørende det korrekte nåletryk.

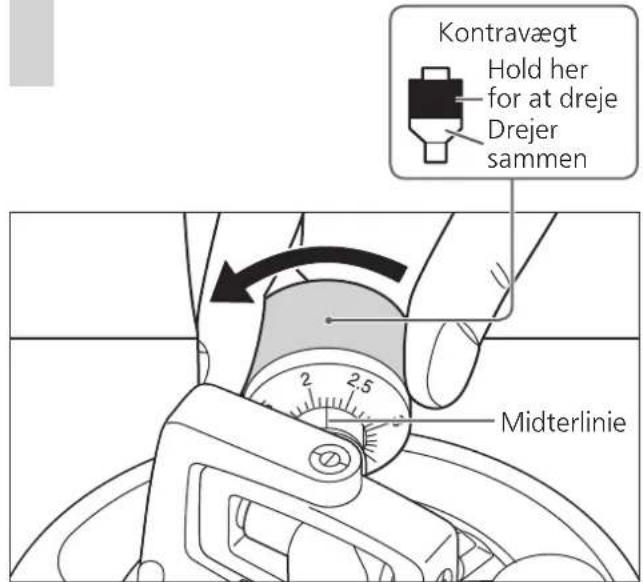

2 Drej kontravaegten og indstil naletrykket, til det svarer til det korrekte tryk for pickup'en.

Naletryksindstillingen drejer sammen med kontravaegt.
- Drej den indtil midterlinien peger på det korrekte nåletryk.

Antiskating

1 Drej antiskating-kontrollen säledes, at den stilles på samme værdi som nåletryskkontrollen.

NB

• Ved tryk fra grammofonstift på 3 g eller derover skal du justere knappen for anti-glid til "3".

Armhøjde

Foretag kun donne justering, hvis den pickup, du bruger, gør det nødvendigt.

Forberedelse

• Læg en plade på pladespilleren.

1 Frigør armlasen.

Armlas

2 Juster højden med armhøjde-justeringen.

Juster armhjden indtil tonearmen er parallel med pladen.

Pickup-højde (H) i mm	Armhøjde- position
17	0
18	1
19	2
20	3
21	4
22	5
23	6

② Drej armhojde-juseringen indtil positionsmærket passer sammen med indekslinien. Armhojde-justeringen er graderet fra 0 til 6 mm.

3 Nár justering af armhøjden er færdig, skal tonearmen gores fast ved at dreje armlås-grebet.

Sorg for at dreje armlasens greb hen for enden som vist i figuren nedenfor. Du skal muligvis lægge nogle kræfter i, nar du gør det.

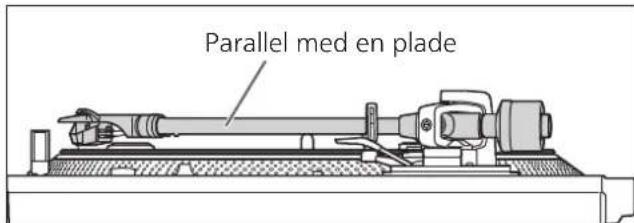

Når du ikke kender pickup'ens højde (H), eller når du ikke anvender det medfolgende pickuphus

Fjern nalebeskytteren, pas pa ikke at beskadige nalen og frigør armlasen.

Saaet nalen ned pa en plade og juster armhojden, indtil tonearmen og pladen er parallelle.

Hvis pickup'ens hojden (H) er for lille til at gore dem parallelle med hinanden, skal du tilfoje et "afstandsstykke til pickup" (medfolger icke).

Bemaerk

• Pas på旅游度假 at skade nålespidsen.
• Brug/DD:produktet med armlasen frigivet.
• For finjustering skal du anvende et nivellerinstrument (medfolger ici) til at justere armens hjoide, sa pickup'en bliver parallel med en plade.

Lift-hojde

Foretag en justering i henhold til den pickup som bruges, hvis det er nodvendigt.

Forberedelse

• Læg en plade på pladspilleren.
  Fjern nalebeskytteren, pas pa ikke at beskadige nalen og frigør armlasen.
• Loft pickup-lifen og før tonearmen ind over pladen.

1 Kontroller armlift-hojden (afstanden mellem nalespidsen og pladens overflade). Hvis der er behov for justering, gata til trin 2.

Armlift-hojdener fabriksjusteret til 8til 13mm

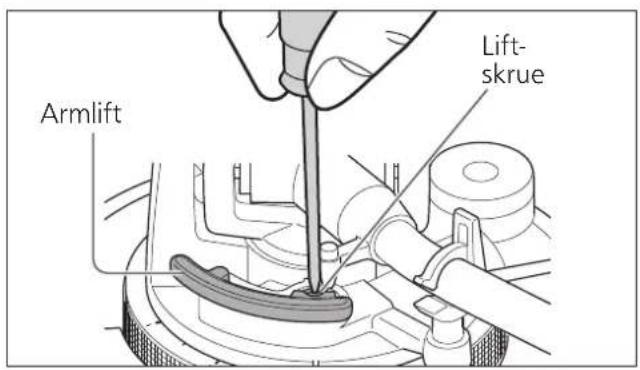

2 Før tonearmen tilbage tilarmholderen og gør den fast medarmlåsen. Drej justeringsskruen.

• Drej skruen med uret for at saenke liften.
• Drej skruen mod uret for at hæve liften.

Justering af pladetallerkenens start-/bremsehastighed

Tryk let midt pa knappen.

Starthastighed

Du kan vælgemellem tre indstillinger for opstartshastigheden (den tid, det tager at opnå konstant hastighed), nár du har trykket pa [START-STOP], og drejningsmomentet er opnæt ved konstant hastighed. (Fabriksindstilling: 3)

[3]Hurtig opstart

[1]Langsom opstart

① Bekraeftelslampen blinker det angivne antal gange i henhold til den aktuelle indstilling, när du trykker pa knappen H-drejningsmoment erer L-drejningsmoment.
For atændre indstillingen skal du trykke pa drejningsmomentknappen H ellr L, mens lampen blinker.

Eksempel: Hvis den aktuelle indstilling er [3], og du trykker pa knappen L to gange, ændres indstillingen til [1].

③ Nár du har trykket pa drejningsmomentknappen, blinker bekraeftelslampen det angivne antal gange for at vise den nye indstilling, forbliver taendt i to sekunder og slukker sa.

Bremsehastighed

Du kan vælge mellem fem indstillinger af bromsehastighed til stop af pladetallerkenen, nár du har trykket pa [START-STOP]. (Fabriksindstilling: 5)

[5]stopperhurtigt

[1]Stopper langsomt

① Bekraeftelslampen blinker det angivne antal gange i henhold til den aktuelle indstilling, nar du trykker pa fremseknappen Feller S.
For atændre indstillingen skal du trykke pa bredseknappen Fller S, mens lampen blinker. Eksempel: Hvis den aktuelle indstilling er [5], og du trykker na knappen S to gange, ændres indstillingen til [3].
③ Nar du har trykket pa bredseknappen, blinker bekraeftelslaspensen det angivne antal gange for at vise den nye indstilling, forbliver taendt i to sekunder og slukker sa.

Afpilning af plader

Forberedelse

1 Laeg en plade (medfolger icke) pa pladspilleren.
2 Fjern nalebeskytteren og frigør armlasen.

1 Drej på [ON/OFF] for at taende for enheden.

Stroboskoplyset tændes. 33-1/3 omdr./min.
vælges automatisk, og indikatoren [33] lyser.

2 Tryk på [START-STOP]. Pladetallerkenen begynder at rotere.

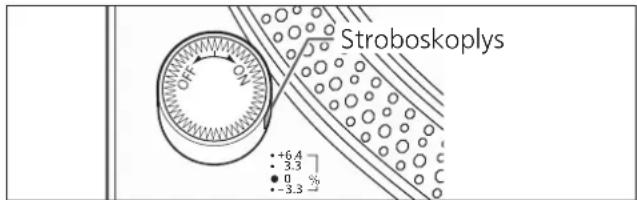

Stroboskoplys

Bemaerk

Tryk ikke [START-STOP],år pladetallerkenen er fjernet.

Hvis duutilsigtet erkommen til attrykke pa [START-STOP]

• Indikatoren for knap til valg af hastighed ([33] eller [45]) beynder at blinke.
  Hvis den blinker, skal du dreje pa [TIL/FRA] for at sla enheden fra, sætte pladetallerkenen pa og derefter dreje pa [TIL/FRA] for at tænde encheden.

3 Tryk på [RESET] for at taende den blå LED-lampe for hastighedskontrol.

Enheden spiller da med en fast omdrejningshestighed (33-1/3, 45 eller 78 omdr./min), uanset [pitch adj]-indstillingen.

Finindstilling af omdrejningshastigheden ( 24)

4 Løft pickup-liften og før tonearmen ind over pladen.

5 Sænk pickup-liften langsomt. Tonearmen går langsomt ned.

Pickuppen Ioftes op fra pladen.

For at starte afspilning igen, skal du sanken pickup-liften.

Nár pladen er slut

① Loft pickup-liften, for tonearmen tilbage til armholderen og sank pickup-liften.
② Tryk pa [START-STOP] Den elektroniske bredse standser pladetallerkenen blidt.
③ Drej på [ON/OFF] for at slukke for enheden.
④ Las tonearmen med armklemmen.
⑤ Sæt nálebeskytteren påigen (for at beskyttenálespidsen).

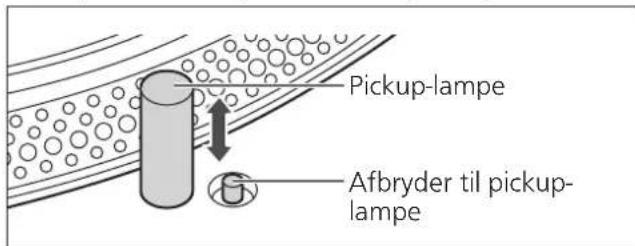

Belysning af pickup'en

Nálespidsen er belyst under afspilning.

Tryk pa afbryderen til pickup-lampen.

• Pickup-lampen (hvid LED)kommen op og belyser nalen.
• Tryk pickup-lampen ned for at slukke lyset.

Bemaerk

Tryk bestemt på afbryderen til pickup-lampen.
Hvis du kun trykker let, kan det ske, at lyset
tænder,.uden at lampenkommen op.

Afpilning af EP-plader

Tryk på hastighedsknap [45] ([45] taendes).
- Sær EP-adapteren på centeraksklen.

■ Afspilning af SP-plader

• Tryk samtidig på begge hastighedsknapper [33] og [45] (78 omdr./min.: [33] og [45] taendes).

Hvis bruger en pladestabilisator (ikke inkluderet)

• Se betjeningsvejledningen for optagestabilisatoren.
• Maksimal vægt: 1 kg

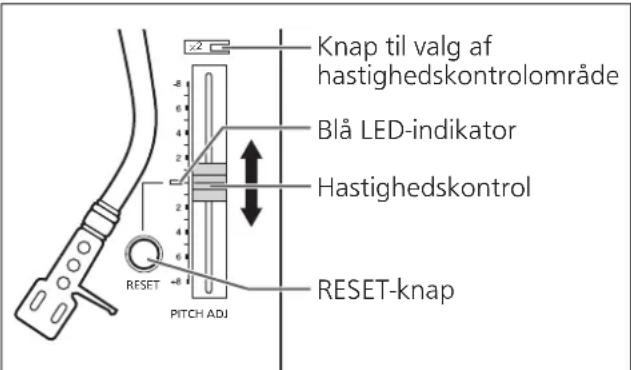

Hastighedskontrol (finjustering at omdrejningshastigheden)

1 Tryk på [RESET] for at slukke den blå LED-lampe.
2 Tryk på knappen til valg af hastighedskontrolområde for at vælg et område for hastighedskontrol.

• Omdrejningshastigheden kan justeres mellem ca. -8% og +8% ell er ca. -16% og +16% i henhold til dit valg.
• Tallene repraesenterer omtrentlige procentsatser for justeringen.

Den blå LED-indikator tændes og omdrejningsbastigheden ændres med det samme til den feste hastighed uanset [PITCH ADJ]-kontrollens indstilling. (33-1/3, 45 eller 78 odomr./min.)

• Blå LED taendt: Fastsat til forudindstillet værdi.
• Blå LED slukket: Kan justeres med [PITCH ADJ].

Aflæsning af hastigheden

De fire rækker stroboskop-punkter lungs pladetallerkenens kant gør det muligt at aflæse omdrejningsstastigheden.

Stroboskop

a+6,4 %ændring i hastighed nár lyset star stille
包 + 3,3 % ændring i hastighed nár lyset star stille
Normal hastighed (33-1/3, 45 ether 78 omdr./ min.) nar lyset star stille
-3,3 %ændring i hastighed nár lyset star stille

Bemaerk

Stroboskopet belyses af stroboskoplyset (bla LED) og synchroniseres med nogagtig digital styring. Brug altid den bla LED til at male pa omdrejningshastigheden.

Vedligeholdelse

Regelmæssig vedligeholdelse

Hold nalen og pladerne rene.

• Tag pickup-huset med pickup'en af og rengør nalespidsen med en blød børste. Børst indefra og udefter til spidsen.
• Brug en pladerenser til at holde dine plader rene.

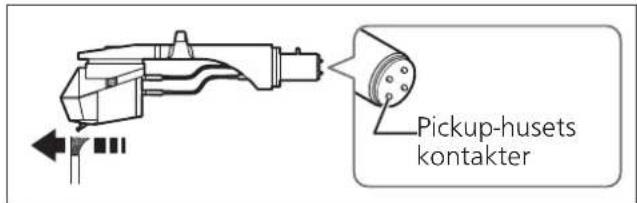

Aftør pickup-husets kontakter med en blød klud og saet huset tilbage på tonearmen.

Skru ned for forstaerkerens lydstyrke, ellersluk for forstaerkeren, fdr du monterer ellafmonterer pickup-huset.

Dine højttalere kan tage skade, hvis pickuphuset afmonteres, mens der er skruet op forlyden.

Rengoring af stovlag og cabinet

Tør støvlåget og kabinettet med en blød klud.

Rør ikke plodespillerens basisplade under rengøring. Ellers virker afspilleren muligvis ikke.

Hvis delene er meget snavset, kan du vride en vad klud HARDt til at tøre snavset af, og derefter tøre delene med en blød klud.

• AnvendCREASE oplosningsmidler inklusive rensebenzin,fortynder,alkohol, rengoringsmidler til kokkenet,kmiske torreklude osv.,fordi dette kan deformere kabinettet aller medfore at overfladebehandlingen skaller af.
• Lad vare med at aftorre stovlaget, mens du spiller en plade.

Dette kan forarsage statisk elektricitet.

Denne statiske elektricitet kan forarsage at tonearmen trækkes mod stovlaget.

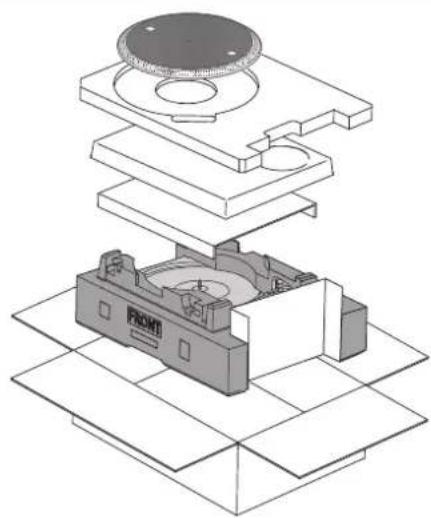

Flytning af encheden

Pak encheden ned i den originale emballage.
Opbevar emballagen, nár du har taget varerne ud af den.

Gor saledes, hvis du ici lengere har emballagen:

• Tag pladetallerkenen og plademåtten af og pak dem omhyggeligt ind.
  Fjern pickup-huset og kontravaegten fra tonearmen og pak dem omhyggeligt ind.
  Forte tonearmen tilbage til armholderen og gorden fast med tape.
• Pak omhyggeligt hovedenheden ind i et tæppe eller kraftigt papir.

Ompakning

För ompakning skal du fjerne kontravaegten og indsætte tonearmstotte under tonearmen.

WEEE-symbolet

Bortskaffelse af Produktet Eden for EU-landene

Dette symbol er kun gyldigt indenfor EU.

Kontakt dinCOMMUNEller din forhandlerforatbekræfte den rigtige malde til bortskaffelse.

Fejlfindingsoversigt

Fejlfinding - Udfør kontrollerne nedenfor, før du anmoder om service. Kontakt din forhandler, hvis du er i tvivl om nogen af kontrolpunkterne eller hvis afhjaelpningsforanstaltningerne i oversigten ikke løser problemet.

Ingen strøm.

Er netledningens stik kat i en stikkontakt? Saat netstikket welt i. ( 16)

Der er strøm, men ingen lyd. Lyden er svag.

• Er tilslutningerne til forstærkerens/modtagerens PHONO-indgange korrekte? Tilslut PHONO-kablet til forstærkerens PHONO-indgangsterminaler. ( 16)

• Er stereo-signalkablet rigtigt forbundet til forstaerkeren aller receivepen? Kontroller alle tilslutningerne. ( 16)
• Er pickup-husets tilledninger tilsluttet korrekt til pickup-kontakterne? Kontroller alle tilslutningerne. ( 13)

Brum aller stoj under gengivelse.

• Er der andet udstyr eller netledninger i nærheden af stereo-signalkablet? Hold andet udstyr og netledninger borte fra dette apparat.
• Er stelledningen tilsluttet?
  → Kontrolier af stelledningen er korrekt tilsluttet. (⇒ 16)

Stroboskoplyset aller den blå indicator blinker.

Udfør følgende handling, narr stroboskoplyset eller den blå indicator blinker. Symptomet kan forbedres.

① Drej [ON/OFF] til OFF.
② Traek stikket ud, vent i tre sekunder, og saet derefter stikket ind igen.
③ Drej [ON/OFF] til ON, og tryk pa [START-STOP] sáledes at pladetallerkenen begynder at rotere.
- Hvis stroboskoplyset aller den blå indicator blinkerigen, skal du kontrollere, hvilken af dem der blinker, og kontakte vores service.

Specificationer

Generelt
Strømforsyning 110	0 - 240 V vekselstrøm, 50/60 Hz
Effektforbrug 11 W (tændt)	0,2 W (slukket)
Mål(B×H×D)	453 x 173 x 372 mm
Vægt Ca. 11,5 k	g
Driftstemperatur 0	°C til 40 °C
Luftfugtighed ved drift	35 % til 80 % Relativ luftfugtighed (eden kondensering)
Plodespiller
Type Plodespiller med direkte drev (manuel)
Drivsysteme Direkte	drift
Motor Børsteløs DC-motor
Pladetallerken Aluminiem trykstøbt Diameter: 332 mm Vægt: Ca. 2,5 kg (inkl. en gummimatte)
Omdrejningshestigheder	33-1/3, 45 og 78 odomr./min.
Hastighedskontrolområder	±8 % og ±16 %
Startmoment 2,2 k	g-cm
Opstart 0,7 s fra stop	op til 33-1/3 omdr./min.
Bremsesystem Elektronisk bredse
Wow og flutter 0,0	25 % W.R.M.S. (JIS C5521)
Rummel 78 dB (IEC 98A vejet)

Tonearm
Type Statisk afbala	nceret type
Effektiv længde 230	0 mm
Overhæng 15 mm
Fejlsporingsvinkel	Inden for 2° 32' (vedydderrillen på en 30 cm (12") plade) Inden for 0° 32' (vedinderrillen på en 30 cm (12") plade)
Offset-vinkel 22°
Armhøjde-justeringsområde	0 - 6 mm
Nåletryk-justeringsområde	0 - 4 g (direkte aflæsning)
Pickup-husetsvægt	Ca. 7,6 g
Anvendelig pickup-egovægt	(Uden ekstrakontravægt) 5,6 - 12,0 g 14,3 - 20,7 g (inklusive patronhylster) (med ekstrakontravægt) 10,0 - 16,4 g 18,7 - 25,1 g (inklusive patronhylster)
Pickup-husetstilledningsssko	1,2 mm φ 4-polet tilledningsssko

Specificationne kan ændres uten varsel.

Inleiding
