Produkttype	Lydarmbase til vinylpladespiller
Mærke	Technics
Model	SHTB10
Dimensioner (B × H × D)	133 × 25 × 171 mm
Vægt (model SH-TB10-S)	1360 g
Vægt (andre modeller)	Cirka 1130 til 1300 g afhængigt af model
Materiale	Metal (ikke specificeret, estimat)
Kompatibilitet	Technics SL-1000R pladespiller
Montering	Monteres sikkert på pladespilleren for at eliminere vibrationer
Hovedfunktion	Gør det muligt at montere en anderledes lydarm for at opnå den ønskede lydkvalitet
Kompatible arme (eksempler)	SME M2-9R, M2-12R ; Technics EPA-100mk2 ; Ortofon AS-212S, RS-212D ; JELCO SA-250, SA-750L ; IKEDA IT-345 CR-1, IT-407 CR-1
Medfølgende tilbehør	Monteringsskruesæt (3 skruer, 3 skiver) og unbrakonøgle
Sikkerhed	Små dele må ikke være tilgængelige for små børn; installation bør udføres af to personer
Vedligeholdelse	Arbejd på en stabil og plan overflade; følg monteringsvejledningen

Ofte stillede spørgsmål - SHTB10 TECHNICS

Hvilke lydarme er kompatible med SHTB10 basen?

Basen fås i flere versioner afhængigt af armens fabrikat og model. For eksempel understøtter den SME M2-9R, Technics EPA-100mk2, Ortofon AS-212S, JELCO SA-250, IKEDA IT-345 CR-1 osv. Se den fulde liste i manualen.

Er SHTB10 basen kun kompatibel med Technics SL-1000R pladespilleren?

Ja, denne base er specielt designet til montering af en anden lydarm på Technics SL-1000R pladespilleren.

Hvad er vægten af SHTB10 basen?

Vægten varierer efter version: basismodellen SH-TB10-S vejer 1360 g, de specifikke versioner vejer mellem 1130 g og 1300 g.

Hvordan installeres SHTB10 basen på pladespilleren?

Først skal kablerne frakobles, pladen og isolatorerne fjernes, og derefter skilles kabinettet ad. Derefter monteres armen på basen, basen fastgøres på pladespilleren ved hjælp af de medfølgende skruer og unbrakonøglen, og derefter samles alt igen. Det anbefales at bruge to personer.

Hvilket tilbehør følger med SHTB10 basen?

Basen leveres med et monteringsskruesæt (3 skruer og 3 skiver) og en unbrakonøgle.

Hvad er tykkelsen eller højden af basen?

De udvendige dimensioner er 133 mm bredde, 25 mm højde og 171 mm dybde.

Kræver SHTB10 basen strømforsyning?

Nej, basen er et passivt mekanisk tilbehør. Der kræves ingen strømforsyning.

Kan SHTB10 basen bruges med andre pladespillere end SL-1000R?

Manualen angiver, at denne base er specifikt designet til SL-1000R. Brug på andre modeller er ikke garanteret.

Hvordan rengøres og vedligeholdes SHTB10 basen?

Manualen giver ingen specifikke vedligeholdelsesinstruktioner. Det anbefales at håndtere den forsigtigt, undgå stød og holde skruerne korrekt spændt.

Hvor findes den fulde manual til SHTB10 basen?

Manualen er tilgængelig som gratis download i PDF-format på notice-facile.com. Du kan også anmode om en oversættelse til dit sprog.

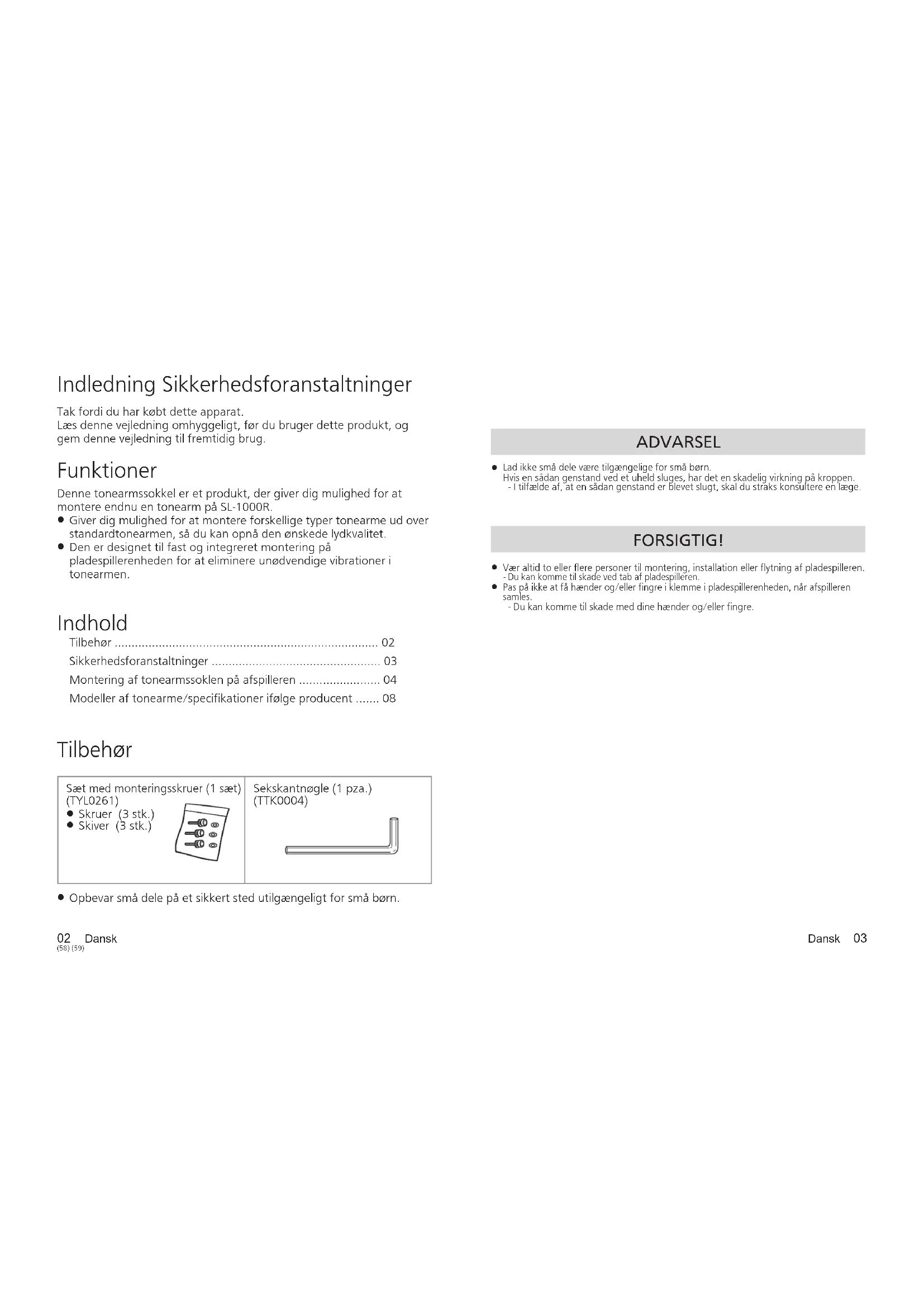

BRUGSANVISNING SHTB10 TECHNICS

Indledning Sikkerhedsforanstaltninger

Tak fordi du har kobe tette apparat.

Laesdenvejledningomhyggeligt,fordubrugerdetteprodukt,og gemdenvejledningtil fremtidigbrug.

Funktioner

Denne tonearmssokkel er et produit, der giver dig mulighed for at montere endnu en tonearm pa SL-1000R.

Giver dig mulighed for at montere forskellige typere tonearme ud over standardtonearmen, sa du kan opna den onskeede lydkvalitet.
Den er designet til fast og integrelet montering pa pladespillerenheden for at eliminere unodvendige vibrationer i tonearmen.

Indhold

Tilbehør 02

Sikkerhedsforanstaltninger 03

Montering af tonearmssoklen pa afpilleren 04

Modeller af tonearme/specifikationer ifolge producent. 08

Tilbehør

Hvis en sādan genstand ved et uheld sluges, har det en skadelig virkning pa kroppen.

I tilfaide af, at en sadan genstand er blevet slugt, skal du straks konsultere en laege.

FORSIGTIG!

• Vaer altid toElliere personetilmontering,installationeller flytningatpladespilleren. -Du kan comme tskade vedtabf pladspilleren.
• Pas på ikke at få hænder og/eller fingre i klemme i plodespillerenheden, nrar afspilleren
  samples
  Du kankommentil skade med dine hender og/eller fingre.

Montering af tonearmssoklen pa afspilleren

Bemark

• Udfor arbejdet pa en stabil, plan overflade.

(1)Kobl tilslutningskablet til kontrolenheden, phonokablet, jordledningen, osv.fra.
(2) Fjern pladespilleren. (Se "Demontering af plastetallerkenen" ( 15) i betjeningsvejledningen til SL-1000R)

(3)Fjern isolatorerne.
Anbring to emballeringspuder under hovedenheden for at lofte den op, og drej isolatorerne i den retning, der vises pa nedenstaende figur.

(4) Stil hovedenheden lodret pa den ene side af besykttelsesarket, der fulgte med hovedenheden.

Paspa, at hovedenheden. ikke vaelter.

04

Dansk

[60]51

(5) Ved hjælp af tilbehørsskruenglen skal du fjerne monteringsskruerne til pladespillerenheden. (De syv steder indikeret pa figuren nedenfor)

(6)Anbring en emballeringspude under hovedenheden, sa den bliver vignkelret. Ved hjaelp af tilbeharskruengelen skul dal fjerne monteringsskruerne til den resterende pladespillerenhed. (De to steder indikeret pa figuren nedenfor)

(7) Anbring to emballeringspuder under hovedenheden for at Iofte den op.

Emballeringspude (SL-1000R)

(8)Spænd skruerne pa det aftagelige handtag i monteringshullerne pa det aftagelige handtag pa pladspillerenheden. Løft langsomt pladspillerenheden for at fjerne den.
Fjernes forsigtigt for at undga, at tilslutningskabet til kontrolenheden kammer i klemme i kabinettet erer lignende.

Monteringshul pa aftageligt handtag

Bemaerk

Spænd det aftagelige handtag ved at dreje det 5 gange erler mere. Hvis du har spændt det mest muligt, skal du lnsne det en anelse. Spænd det违法犯罪

(9) Fjern daekslet fra kabinettet pa det sted, hvor tonearmen skal monteres.
Ved hjælp af tilbehørsskruenglen skul du fierne de to monteringsskruer.

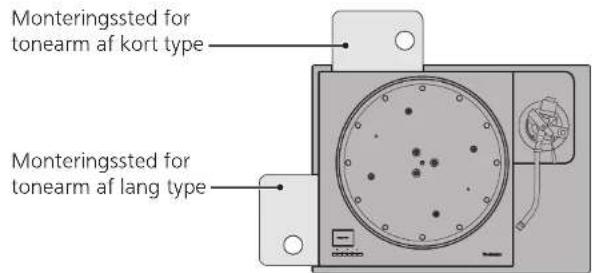

- Alt after type af tonearm (kort type ellr lang type) er monteringsstedet forudbestemt. ( Side 8

For at fjerne daekslet skal du lofte det lige op.

Dansk

Montering af tonearmssoklen pa afspilleren (fortsat)

(10) Montér tonearmen i tonearmssoklen.
Se indlaegssedlen til tonearmen.

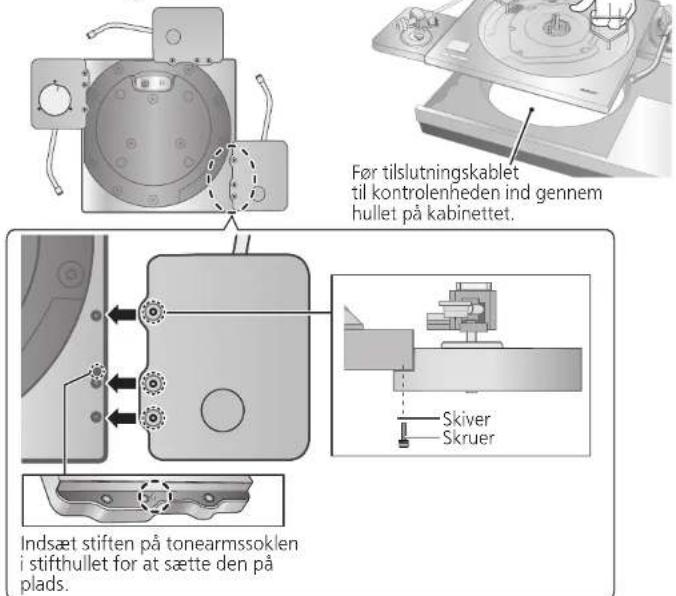

(11) Montér tonearmssoklen pä pladespillerenheden.
- Montér à det rigtige sted.
- Fá placeringen à stiften og skruehullerne à tonearmssoklen til at flugte med stifthullet og skruehullerne à siden med pladespilleren, og spænd skruerne (tre steder) med seskantnaglen.

06 Dansk

(62) (63)

(12) Spænd skruerne på det aftagelige handtag i monteringshullerne på det aftagelige handtag, og monter langsomt pladespillerenheden i kabinettet.
- Monteres ved at salle pa, at tilsutningskablet til kontrolenheden ikkekommen i klemme i kabinettet eller lignende.

Føttilsutlningskåtletil kontrolenheden ind gennhemullet kabinetet.

(13) Anbring en emballeringspude
under hovedenheden,
så den bliver vinkelret,
og monteringsskruerne
til pladspillerenheden
kan spændes med
tilbehørsskruenøglen.
(De to steder indikeret på figuren nedenfor)

(14) Stil hovedenheden lodret pa den ene side af beskyttesarket, der fulgte med hovedenheden.

Sorg for, at der ici e genstande som skruer der stikker ud under beskyttelsesarket.
- Pas pa, at hovedenheden, ** ** ** ** ** ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # . - Pas pã, at hovedenheden, - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

• • / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ? . . . . . . . . . . . . . . . . . . . . . Pas pã, at hovedenheden, -

---

---

(15) Ved hjælp af tilbehørsskruenglen skal du spænde monteringskruerne til pladespillerenheden. (De syv steder indikeret pa figuren nedenfor)
- Kontrolier igen, at skruerne pa alle ni steder, herunder de to spændt i trin (13), er spændt ordentigt.

(16) Montér isolatorerne pa enheden.
Anbring to emballeringspuder under hovedenheden for at fte den op, og drej isolatorerne i den retning, der vises pa nedenstaende figur.

(17) Montering af pladespilleren (Se "Montering af pladespilleren" ( 15) i betjeningsvejledningen til SL-1000R

Dansk

Modeller af tonearme/specifikationer ifolge producent

Ydremal: 133× 25× 171mm (brede × hoge × dybde)

SH-TB10-S

Uden monteringshul til tonearm. Udormes after behov for tilpasning af din tonearm. Vegt:1360g

SH-TB10SM1-S

Understet producnt: SME Understet model:M2-9R Monteringssted:Kort type Vegt:1130g

08 Dansk

[64] [55]

SH-TB10TC1-S

Understet producer : Technics
Understet model : EPA-100mk2
Monteringsted : Kort type
Vegt : 1170 g

SH-TB10SM2-S

Understet producnt: SME
Understet model:M2-12R
Monteringsted:Lang type
Vegt:1130g

SH-TB10RT1-S

Understet producer : ortofon
Understet model : AS-2125, RS-212D
Monteringsted : Kort type
Vegt : 1200 g

SH-TB10JL1-S

Understet producen : JELCO
Understet model : SA-250
Monteringsted : Kort type
Vegt : 1160 g

SH-TB10KD1-S

Understetet producent:IKEDA Understetet model:IT-345 CR-1 Monteringsted:Kort type Vagt:1300g

SH-TB10RT2-S

Understattet producent: ortofon
Understattet model: AS-3095, RS-309D
Monteringstedt: Lang type
Vaglt: 1200 g

SH-TB10JL2-S

Understattet producent : JELCO
Understattet model : SA-750L
Monteringssted : Lang type
Vægt : 1200 g

SH-TB10KD2-S

Understet producent:IKEDA Understet model:IT-407 CR-1 Monteringssted:Lang type Vagt:1300g

Dansk

Passera styrenhetens/ anslutningskabel genom hallet pa skapet.
