BRUGSANVISNING SP10RE TECHNICS

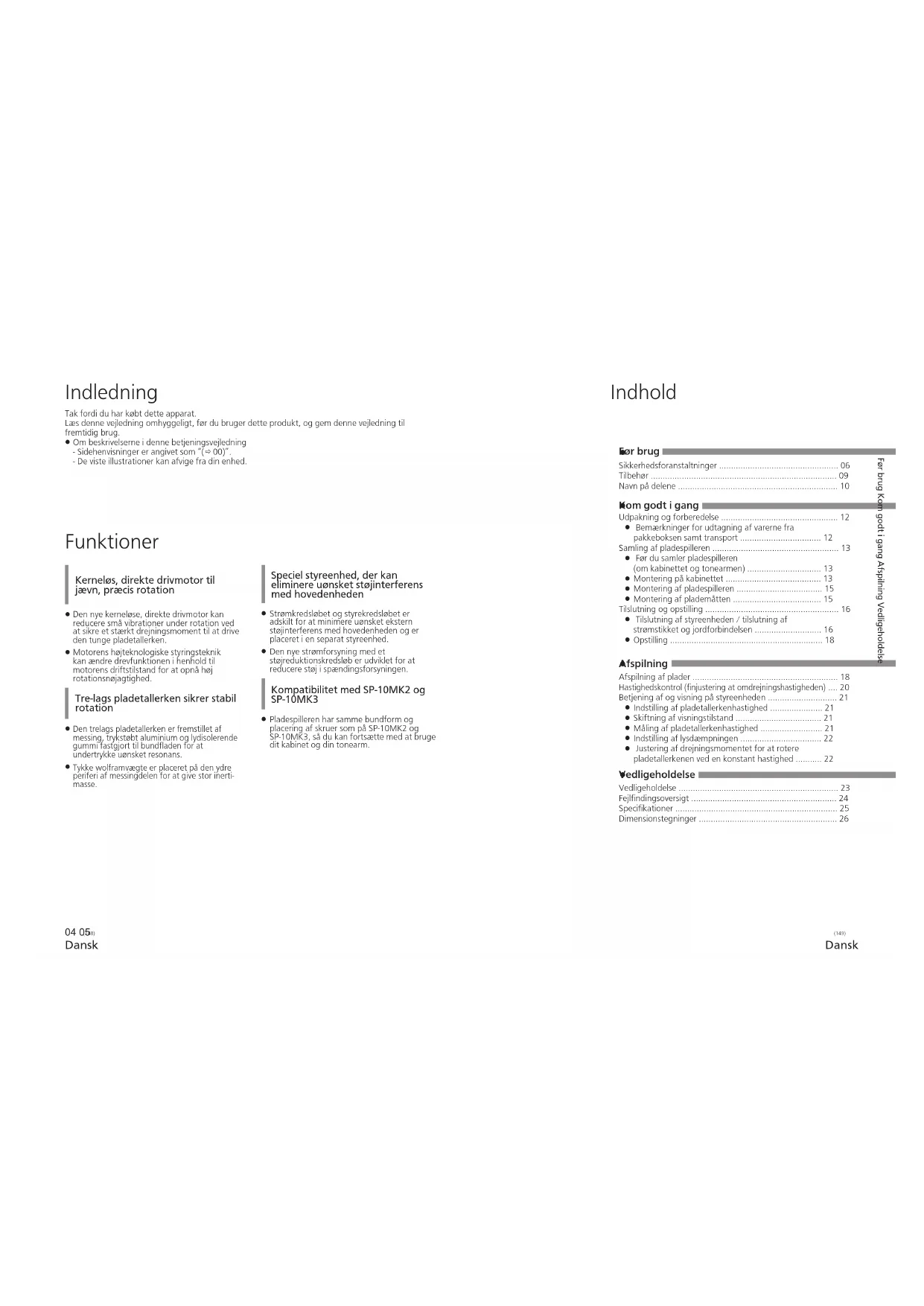

Bemærkninger for udtagning af varerne fra pakkeboksen samt transport .................................. 12 Samling af pladespilleren ..................................................... 13

Tilslutning af styreenheden / tilslutning af strømstikket og jordforbindelsen ............................ 16

Betjening af og visning på styreenheden ............................. 21

Om beskrivelserne i denne betjeningsvejledning - Sidehenvisninger er angivet som ”(

00)”. - De viste illustrationer kan afvige fra din enhed. Kerneløs, direkte drivmotor til jævn, præcis rotation

Motorens højteknologiske styringsteknik kan ændre drevfunktionen i henhold til motorens driftstilstand for at opnå høj rotationsnøjagtighed. Tre-lags pladetallerken sikrer stabil rotation

Den trelags pladetallerken er fremstillet af messing, trykstøbt aluminium og lydisolerende gummi fastgjort til bundfladen for at undertrykke uønsket resonans.

Tykke wolframvægte er placeret på den ydre periferi af messingdelen for at give stor inerti- masse. Speciel styreenhed, der kan eliminere uønsket støjinterferens med hovedenheden

Strømkredsløbet og styrekredsløbet er adskilt for at minimere uønsket ekstern støjinterferens med hovedenheden og er placeret i en separat styreenhed.

Den nye strømforsyning med et støjreduktionskredsløb er udviklet for at reducere støj i spændingsforsyningen. Kompatibilitet med SP-10MK2 og SP-10MK3

Pladespilleren har samme bundform og placering af skruer som på SP-10MK2 og SP-10MK3, så du kan fortsætte med at bruge dit kabinet og din tonearm.Før brug Dansk (150) Dansk (151) Sikkerhedsforanstaltninger ADVARSEL FORSIGTIG! Apparat

For at mindske risikoen for brand, elektrisk stød eller produktskade, -Dette apparat må ikke udsættes for regn, fugt, dryp eller sprøjt. -Genstande, der indeholder væsker, såsom vaser, må ikke placeres oven på apparatet. -Brug kun anbefalet tilbehør. -Dæksler må ikke fjernes. -Du må ikke selv reparere dette apparat. Vedligeholdelse må udelukkende udføres af kvalificerede teknikere. -Pas på, at der ikke falder metalgenstande ned i apparatet. -Anbring ikke tunge genstande på dette apparat. Strømforsyningsledning (vekselstrøm)

For at mindske risikoen for brand, elektrisk stød eller produktskade, -Sørg for, at strømforsyningsspændingen svarer til den spænding, der er angivet på apparatet. -Indsæt stikproppen helt ind i stikdåsen eller elkontakten. -Lad være med at bøje eller trække i ledningen eller stille tunge genstande på den. -Rør ikke stikket med våde hænder. -Hold fast på stikproppen, når du trækker ledningen ud. -Brug aldrig en ødelagt stikprop eller stikdåse.

Strømstikket anvendes til at afbryde enheden med. Installer denne enhed så strømstikket øjeblikkeligt kan tages ud af stikkontakten.

Sørg for, at jordstiften i netstikket er korrekt tilsluttet for at undgå elektrisk stød. -Et apparat med KLASSE I-konstruktion skal sluttes til en jordet stikkontakt i væggen. Apparat

Kilder til åben ild, såsom tændte stearinlys, må ikke anbringes oven på enheden.

Dette apparat kan modtage radiointerferens under brug pga. af tændte mobiltelefoner. Hvis der forekommer interferens, skal du øge afstanden mellem dette apparat og mobiltelefonen.

Dette apparat er beregnet til brug i tropiske temperaturer.

Læg ikke nogen genstande på denne enhed. Enheden bliver varm, når den er tændt.

Pas på ikke at få hænder og/eller fingre i klemme i pladespillerenheden, når afspilleren samles.

Vær altid to eller flere personer til at tage hovedenheden ud og transportere den. Placering

For at mindske risikoen for brand, elektrisk stød eller produktskade, -Dette apparat må ikke installeres eller anbringes i en reol, et indbygget skab eller et andet aflukket område. Sørg for god ventilation til apparatet. -Ventilationshullerne må ikke tilstoppes med aviser, duge, gardiner og lignende genstande. -Dette apparat må ikke udsættes for direkte sollys, høje temperaturer, høj luftfugtighed eller kraftige vibrationer.

Sørg for, at anbringelsesstedet er stærkt nok til at bære vægten af denne enhed (

Løft eller transportér ikke denne enhed ved at holde i nogle af knopperne. Det kan medføre, at denne enhed falder ned, og det kan resultere i en personskade eller funktionsfejl.

Tak fordi du har købt dette produkt. Læs venligst disse instruktioner omhyggeligt igennem, før du anvender dette produkt, og gem vejledningen til fremtidig brug. Sikkerhedsforskrifter ≥ Produktet må ikke afmonteres eller ændres. Det kan medføre en skade eller brand. ≥ Anbring ikke højttalerne på et ustabilt sted, f.eks. på et bord, der rokker, eller på en hældende flade. Anbring aldrig højttalerne på en forhøjning eller ujævn flade eller på overflader, som kan blive udsat for vibrationer eller stød. Hvis højttalerne vælter eller falder ned, kan det medføre personskade. ≥ Opbevar de små søm utilgængeligt for børn. Hvis sømmene sluges ved en fejl, vil det have en skadelig fysisk virkning. Kontakt straks lægen, hvis du har mistanke om, at de små søm er blevet slugt. ≥ Hæng ikke højttalerne fra loftet eller direkte på væggen. Det kan resultere i, at højttaleren falder ned, hvilket kan medføre personskade. ≥ Anbring ikke genstande i basrefleksportene bag på højttalerne. Det kan medføre brand eller personskade. Hold øje med børnene, hvis de er i nærheden. ≥ Stå ikke ovenpå eller hæng ikke ned fra højttalerne. Hvis højttalerne vipper forover eller bagover, kan det medføre personskade. ≥ Brug ikke højttalerne i længere tid, hvis lyden er forvrænget. Det kan medføre, at højttalerne overopheder, som kan forårsage en fejl eller en brand. ≥ Anbring ikke tunge eller store genstande på højttalerne. Hvis højttalerne vælter eller falder ned, kan det medføre personskade. ≥ Rør aldrig membranerne. Det kan ødelægge membranerne, som kan medføre, at lyden ikke udsendes korrekt. ≥ Opbevar højttalerne utilgængeligt for børn, også småbørn. I modsat fald kan det medføre personskade, hvis højttalerne vælter. ≥ Anbring ikke højttalerne på steder, der kan blive udsat for meget høje temperaturer. Undgå især steder, som er udsat for direkte sollys eller ved siden af varmeapparater eller lignende. Bemærk også, at hvis dette sker, kan yderbeklædningen eller de indvendige dele blive forringet. ≥ Anbring ikke højttalerne på steder, som er udsat for fedtet røg eller damp, eller på fugtige eller støvede steder. Det kan nemlig medføre, at der føres elektricitet gennem olie, fugt eller støv, som kan forårsage en brand eller elektrisk stød. ≥ Hold magnetiske genstande væk fra produktet. Kraftige magneter inden i højttalerne og højttalernet kan ødelægge kreditkort, rejsekort, ure og andre genstande. ≥ Sæt ikke fingeren i basrefleksportene bag på højttalerne. Pas især på børn, da de kan komme til skade. ≥ Højttalerne må ikke tilsluttes en forstærker med et output på mere end det tilladelige input. Dette kan medføre, at højttalerne overopheder, som kan forårsage en brand. ≥ Hver højttaler skal bæres og installeres af mindst to personer. Hvis man taber den, skal den blive beskadiget. ≥ Fastgør højttalerne, så de ikke vipper frem- eller bagover. Hvis de vipper frem- eller bagover i en katastrofelignende situation, f.eks. et kraftigt jordskælv, eller ved et uheld, kan det medføre personskade. ADVARSEL FORSIGTIG! Produktidentifikationsmarkeringerne findes i enhedens bund. Indsamling af elektronikskrotKun for Den Europæiske Union og lande med retursystemer Dette symbol på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter ikke må blandes med almindeligt husholdningsaffald. For korrekt behandling, indsamling og genbrug af gamle produkter, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning. Ved at skaffe sig af med dem på korrekt vis hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative påvirkninger af menneskers sundhed og miljøet.Ønsker du mere udførlig information om indsamling og genbrug skal du kontakte din kommune.Usagkyndig bortskaffelse af elektronikskrot kan eventuelt udløse bødeforlæggelse. (76) SB-R1_SQT0465_PPCEBEGGN_mst.book 4 ページ ２０１５年１月２３日　金曜日　午後４時４３分 06 07Før brug Dansk (152) Dansk (153) Tilbehør

For at forhindre beskadigelse under transport er noget af udstyret demonteret. Kontrollér, at alt tilbehøret er med og kryds af. Netledning (1 stk.) (K2CG3YY00191) Netledning (1 stk.) (K2CM3YY00041) Netledning (1 stk.) (K2CS3YY00033) Netledning (1 stk.) (K2CT3YY00081) Plademåtte (1 stk.) (RGS0008) EP-adapter (1 stk.) (TEKX077) Skruesæt til pladetallerken

Belleville-fjedre (3 stk.) Pladetallerken (1 stk.) (TYL0195) Aftageligt håndtag (2 stk.) (TXQ0020)

Tilbehørets modelnumre er gældende fra marts 2018. Specifikationerne kan ændres uden varsel.

Opbevar emballagen, når du har taget varerne ud af den. Du skal bruge den, hvis du skal bære produktet langt.

Følg de lokale regler ved bortskaffelse af produktet.

Brug ikke noget andet strømforsyningskabel end det, der medfølger.

Hold den ekstra kontravægt, skruer og skiver utilgængeligt for børn for at undgå, at de sluger det.Før brug Dansk (154) Dansk (155) Knapper til hastighedsvalg

00) angiver sidehenvisninger.

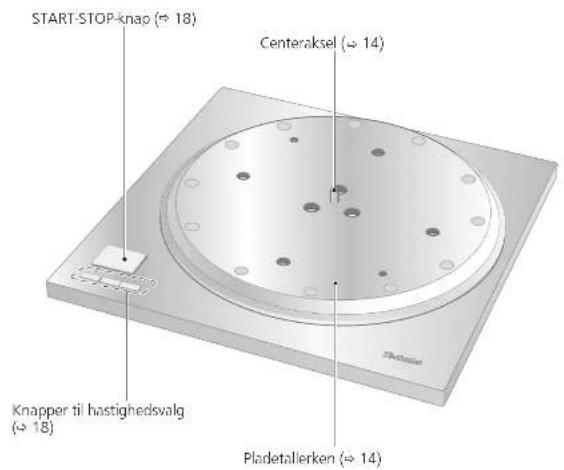

18) Hastighedsvælgerknap 33/45/78 (

21) Tonehøjdekontrol -/+

Stik til tilslutning af styreenhed (

16) Terminal til tilslutning til hovedenheden

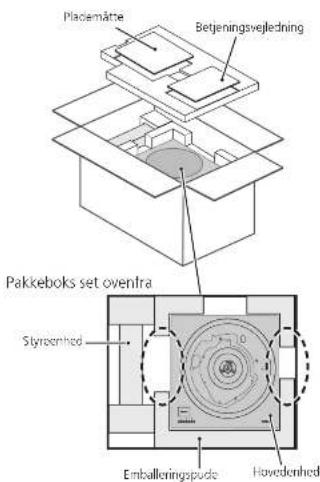

Bemærkninger for udtagning af varerne fra pakkeboksen samt transport Udpakning og forberedelse Pakkeboks set ovenfra

Tag pladespillermåtten og betjeningsvejledningen ud.

• Opbevar alle tilbehør uden for børns rækkevidde.

• Hovedenheden og styreenheden er pakket ind i beskyttelsesmateriale.

Sæt hænderne mellem pakkepuderne (stiplet linje-område øverst i kassen) og løft langsomt hovedenheden ud. Vær altid to eller flere personer, når denne opgave udføres.

• Vær meget forsigtig, når du løfter hovedenheden.

• Hold hovedenheden under bunden for at forhindre, at den glider ud af hænderne.

• Udfør opgaven med begge hænder, for ikke at miste balancen.

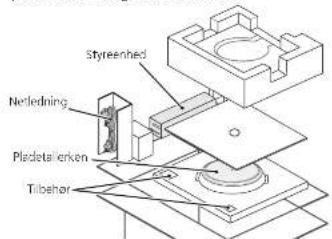

Pak styreenheden, strømforsyningskablet, pladetallerkenen og andet tilbehør ud.

Bemærk Billede af løfteopgaven

Vær altid to eller flere personer til at tage hovedenheden ud og transportere den.

Pas på ikke at miste balancen, hvis du løfter enheden med hænderne i en akavet position.

• Du kan beskadige ryggen.

• Du kan miste balancen på trapper og lignende, hvilket kan føre til personskade.

Pas på ikke at få fingrene i klemme, når hovedenheden tages ud.

Pas på ikke at få fingrene i klemme i mellemrummet mellem bunden af hovedenheden og gulvet.

Behold emballagen, når du har taget varerne ud af den.

Tag først varerne ud, når du har besluttet hvor systemet skal installeres.

For bemærkninger vedrørende installationen, se ”Installation”

17). TilbehørNetledningNetledningPlademåttePlademåtteHovedenhedHovedenhedStyreenhed Styreenhed Styreenhed PladetallerkenPladetallerkenBetjeningsvejledningBetjeningsvejledningEmballeringsrækkefølgeEmballeringspudeTilbehør Samling af pladespilleren Før du samler pladespilleren (om kabinettet og tonearmen) Montering på kabinettet

Med hensyn til kabinettet

Denne pladespiller har samme bundform og placering af skruer som på SP-10MK2 og SP-10MK3, så du kan fortsætte med at bruge dit kabinet og din tonearm til et system med SP-10MK2 eller SP-10MK3.

Denne pladespiller har et stort startmoment. For at udnytte dens egenskaber og ydeevne fuldt ud, skal du bruge et tungt kabinet af tykt materiale.

Når du vælger et kabinet, skal du bestemme dets ydre dimensioner ud fra din tonearms faktiske længde.

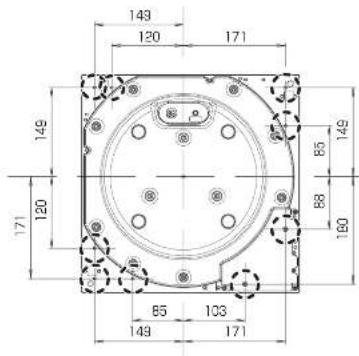

Pladespillerens monteringsmål. (

Angående montering af tonearmen

Brug tonearmens base, der sælges separat. For detaljeret information så som monteringsmetode skal du følge instruktionsvejledningen til tonearmens base og tonearmens vejledning.

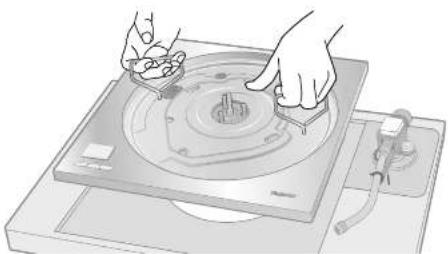

Spænd skruerne på det aftagelige håndtag i monteringshullerne på det aftagelige håndtag (to steder) på hovedenheden.

Løft langsomt hovedenheden og sæt den på kabinettet.

Fastgør hovedenheden til kabinettet med skruer.

Monter ved at følge kabinettets betjeningsvejledning. Monteringshul på aftageligt håndtagKom godt i gang Dansk (158) Dansk (159) Samling af pladespilleren (fortsat) For at forhindre beskadigelse under transport er noget af udstyret demonteret.Pladespilleren bør samles i den beskrevne rækkefølge.

Netledningen må ikke tilsluttes, før pladespilleren er samlet.

Ved montering af pladespilleren skal du forhindre, at der kan komme fremmedlegemer ind mellem hovedenheden og pladespilleren.Bemærk RotortapPlademåttePladetallerkenCenteraksel

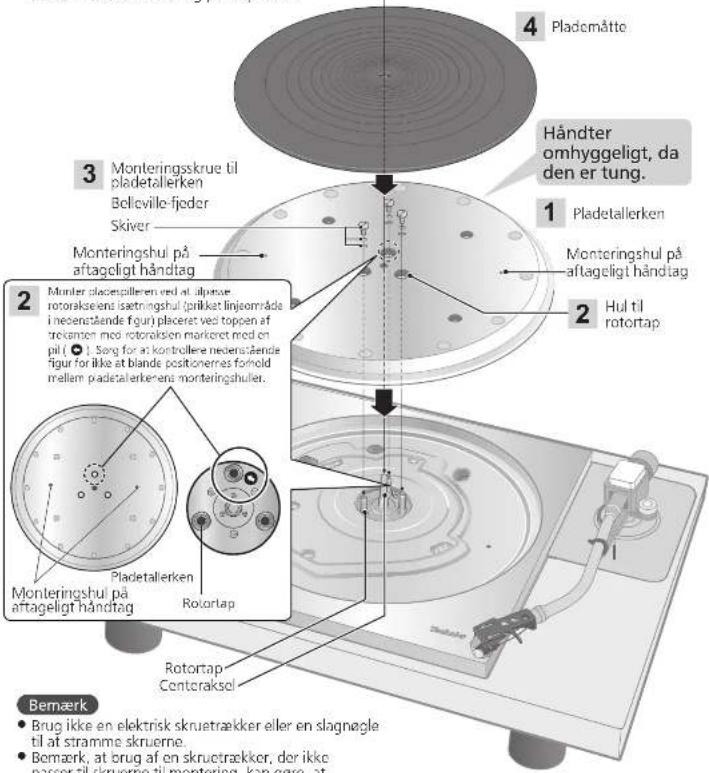

Monter pladespilleren ved at tilpasse rotorakselens isætningshul (prikket linjeområde i nedenstående figur) placeret ved toppen af trekanten med rotorakslen markeret med en pil (). Sørg for at kontrollere nedenstående figur for ikke at blande positionernes forhold mellem pladetallerkenens monteringshuller.RotortapPladetallerken Monteringshul på aftageligt håndtagMonteringshul på aftageligt håndtagMonteringshul på aftageligt håndtag Monteringsskrue til pladetallerkenBelleville-fjederSkiverHul til rotortap

Håndter omhyggeligt, da den er tung. Bemærk

Brug ikke en elektrisk skruetrækker eller en slagnøgle til at stramme skruerne.

Bemærk, at brug af en skruetrækker, der ikke passer til skruerne til montering, kan gøre, at pladetallerkenen kan beskadige hovedenheden. Montering af plademåtten

Læg plademåtten på pladetallerkenen. Montering af pladespilleren

Spænd skruerne på det aftagelige håndtag i monteringshullerne på det aftagelige håndtag (to steder) pladetallerkenen. Løft langsomt pladetallerkenen og sæt den på centerakselen så hullet i midten af pladetallerkenen passer over akselen.Bemærk

Spænd det aftagelige håndtag ved at dreje det 5 gange eller mere. Hvis du har spændt det mest muligt, skal du løsne det en anelse. Spænd det ikke for hårdt.

Vær forsigtig ved håndtering af pladetallerkenen, da den er tung.

Tør fingeraftryk og snavs med en blød klud. Sænk langsomt pladetallerkenen mens du passer dens huller (tre stk.) sammen med rotortappene.

Monter ved hjælp af rotorakslen og brug pilmarkeringen som vejledning. (

Hvis pladetallerkenen ikke passes korrekt sammen med rotortappene, bliver der for stor afstand mellen pladetallerkenen og hovedenheden, og pladespilleren kan da ikke monteres korrekt. Tving ikke pladetallerkenen nedad. Fastgør pladetallerkenens skiver, tallerkenfjedre og skruer i rotortappernes huller, og spænd skruerne ordentligt fast.

Demontering af pladetallerkenen Løsn pladetallerkenens monteringsskruer og fjern dem. - Opbevar skruerne, tallerkenfjedrene og skiverne omhyggeligt. Spænd skruerne på det aftagelige håndtag i monteringshullerne til det aftagelige håndtag (to steder) på pladespilleren, og løft langsomt pladespilleren lige op.

Ved stramning af skruer, må skruehovederne ikke stikke frem over pladetallerkenens øvre overflade.

Spænd de tre skruer jævnt. Hvis du undlader at gøre det, kan det få pladespilleren til at rasle eller rotere ujævnt. Vær sikker på, at ingen af skruerne er løse.BemærkMonteringsskrue til pladetallerkenBelleville-fjederSkiverKom godt i gang Dansk (160) Dansk (161) Tilslutning og opstilling

Sluk for alle apparater og træk netledningens stik ud af stikkontakten, før du foretager nogen tilslutninger.

Tilslut først netledningen igen, når alle de andre tilslutninger er foretaget.

Sørg for at tilslutte PHONO-jordledningen. Ellers kan der opstå brummen.

Se også den tilsluttede enheds betjeningsvejledning.

Strømafbryderen adskiller ikke enheden helt fra lysnettet, selvom den er slået fra i ”OFF”-stilling. Træk stikket ud af stikkontakten, hvis du ikke skal bruge enheden i en længere periode. Placér enheden, så stikket let kan trækkes ud.

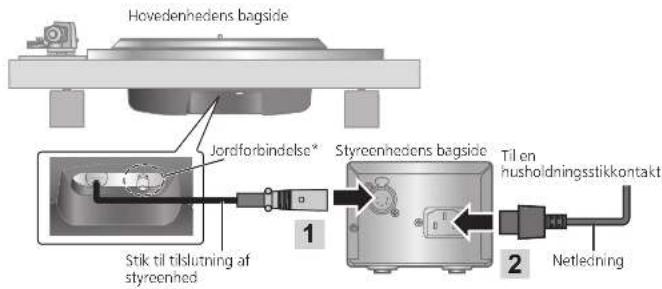

Tilslut styreenhedens tilslutningskabel ved at sætte det ind, indtil det klikker på plads.

Tilslut strømforsyningskablet.

Kontrollér kapaciteten på forstærkerens eller receiverens strømudtag, før du bruger det til dette apparat. (Denne pladespiller har et strømforbrug på 10 W.)Stik til tilslutning af styreenhed Tilslutning af styreenheden / tilslutning af strømstikket og jordforbindelsen

• Tilslut jordforbindelsen på hovedenheden til den på forstærkeren med en kommercielt tilgængelig jordledning, når det er nødvendigt.Jordforbindelse*

Installationsbemærkninger

Vær altid to eller flere personer til installation eller flytning af enheden.

Før du flytter enheden, sluk for strømmen og frakobl alle tilslutningskabler. Flytning af enheden, når styreenheden er tilsluttet, kan få den til at falde af og medføre tilskadekomst.

Sørg for at enheden ikke udsættes for direkte sollys, støv, fugt og varme fra radiatorer og lignende.

Denne enhed kan modtage interferens fra en radio, hvis der er én i nærheden. Hold enheden i så lang afstand som muligt fra radioen.

Installer ikke enheden på en varmekilde.

Undgå et sted med store temperatursvingninger.

Undgå et sted med hyppig kondens.

Hvis der kræves foranstaltninger for at forhindre at systemet vælter, skal du kontakte leverandøren. Gulv- og vægstyrken må kontrolleres.

Undgå et ustabilt sted.

Sørg for, at installationsstedet er tilstrækkelig stærkt til at modstå den samlede vægt af enheden og systemet.

Læg ikke nogen genstande på denne enhed.

Installer ikke enheden i et lukket rum, såsom en boghylde.

Installer enheden på tilstrækkelig afstand fra vægge eller andre enheder for at sikre effektiv varmeafledning fra enheden.

Træk ikke voldsomt i apparatet efter installationen. Gør du det, kan det beskadige isolatorerne eller gulvets overflade.

Bemærk, at enheden kan blive beskadiget af cigaretrøg eller fugt fra en ultrasonisk luftfugter.

Kondensation Tænk på, hvad der sker, når man tager en kold flaske ud fra et køleskab. Hvis du lader flasken stå i rummet i et stykke tid, vil dugdråber dannes på flaskens overflade. Dette fænomen kaldes ”kondens”.

Betingelser som forårsager kondens Hurtige temperaturændringer (forårsaget ved at enheden flyttes fra et varmt sted til et koldt sted eller omvendt, hurtig nedkøling eller opvarmning, eller direkte udsættelse for nedkølet luft) Høj luftfugtighed i et rum med meget damp osv. Regntid

Kondens kan beskadige enheden. Hvis det er sket, skal du slukke for enheden og lade den stå, indtil den tilpasser sig den omgivende temperatur (ca. 2 til 3 timer).Afspilning Dansk (162) Dansk (163)OFF ON33/45/78ー      PITCH ADJRESETDISPLAY Afspilning af plader Forberedelse 1 Læg en plade (medfølger ikke) på pladespilleren.

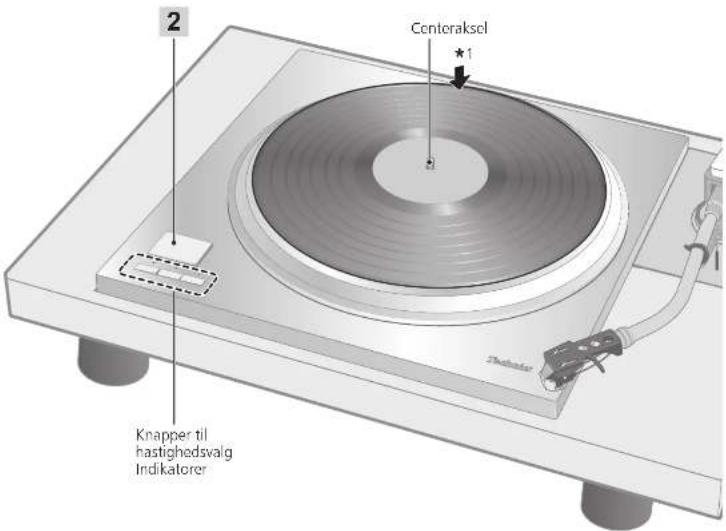

Afspilning af EP-plader

Tryk på hastighedsknap [45] ([45] tændes).

Hvis bruger en pladestabilisator (ikke inkluderet)

Se betjeningsvejledningen for optagestabilisatoren.

Afspilning af SP-plader

Tryk samtidig på begge hastighedsknapper [78] ([78] tændes). Tryk ikke på [START-STOP], når pladetallerkenen er fjernet.Bemærk

Tryk på tænd/sluk-knappen på styreenheden for at tænde den. Hastigheden indstilles automatisk til 33 1/3 omdrejninger, indikatorlampen [33] på hovedenheden og pladetallerkenens [33,33] vises på styreenhedens display.

Pladetallerkenens hastighed kan også ændres ved at trykke på [33/45/78] på styreenheden. (

21) Hastighedsvælgerknap33/45/78

Løft pickup-liften, før tonearmen tilbage til armholderen og sænk pickup-liften. Tryk på [START-STOP].Den elektroniske bremse standser pladetallerkenen blidt. Tryk på tænd/sluk-knappen på styreenheden for at slukke den. Lås tonearmen med armklemmen. Sæt nålebeskytteren på igen (for at beskytte nålespidsen).Knapper til hastighedsvalgIndikatorer Centeraksel

Tonehøjden kan indstilles inden for ca. ±16% af den aktuelt indstillede pladetallerkenhastighed [33/45/78].

Den aktuelle indstillingsværdi vises på styreenhedens display. Displayvisningen er forskellig afhængig af valgt visningstilstand. (Skift visningstilstand

Pladetallerkenhastigheden ændres hver gang tonehøjden justeres, mens pladetallerkenen roterer.

Når du har valgt ”pladetallerkenhastighed” som visningstilstand

Når visningstilstanden er ”tonehøjdeindstilling”＋ 0.1%

Den specificerede pladetallerkenhastighedDen specificerede pladetallerkenhastighedDen specificerede pladetallerkenhastighedDen justerede værdi (pladetallerkenhastighed)Den justerede værdi (pladetallerkenhastighed)Den indstillede værdi (procent)(Indledende indstilling)(Indledende indstilling)

Værdien øger eller mindsker når der trykkes på knappen.

Hvis du holder knappen nede, øger eller mindsker værdien hurtigt.

Værdien til to decimaler vises.

Pladetallerkenhastigheden kan justeres i trin på ±0,01 omdrejninger.

Værdien til en decimal vises.

Tonehøjden kan justeres i trin på ±0,1%.

Hastighedsvælgerindikatorerne på styreenheden under tonehøjdekontrol

For at vende tilbage til den fabriksindstillede pladetallerkenhastighedTryk på [RESET] på styreenheden. Værdien vender straks tilbage den fabriksindstillede pladetallerkenhastighed. (33 1/3 , 45 eller 78,26 rpm)* Styreenhedens display viser fabriksindstillingen. Pladetallerkenhastigheden ændres til den fabriksindstillede hastighed i tilstanden for indstilling af pladetallerkenhastighed og til 0,0% i tilstanden for tonehøjdeindstilling.

Blå LED tændt: Uden tonehøjdekontrol (0,0%)

Orange LED tændt: Under tonehøjdekontrol 0.0%

(Visningstilstand: Indstilling af pladetallerkenhastighed)(Visningstilstand: Tonehøjdeindstilling)

Tonehøjden kan indstilles separat for hver pladetallerkenhastighed.

Slukning af tænd/sluk-knappen annullerer tonehøjdeindstillingen. Hvis du tænder for tænd/sluk-knappen igen, returneres værdien til fabriksindstillingen. START・STOP

Betjening under ”Måling af pladetallerkenhastighed”Ved at betjene knapperne som nedenfor ændres visningstilstanden til ”Indstilling af pladetallerkenhastighed”, så du kan foretage indstillingen.* Visningstilstanden vender tilbage til ”Måling af pladetallerkenhastighed”, hvis der ikke udføres nogen handling inden for tre sekunder.· [-]/[+]: Tonehøjden kan justeres.

• [RESET]: Værdien vender straks tilbage den fabriksindstillede pladetallerkenhastighed.· [33/45/78]: Pladetallerkenhastigheden ændres hver gang, der trykkes på knappen. Betjening af og visning på styreenheden Skiftning af visningstilstand

Tryk på [DISPLAY] på styreenheden. Hver gang du trykker på [DISPLAY], ændres visningstilstanden i følgende orden: ”indstilling af pladetallerkenhastighed” ”tonehøjdeindstilling” ”måling af pladetallerkenhastighed” ”indstilling af pladetallerkenhastighed”

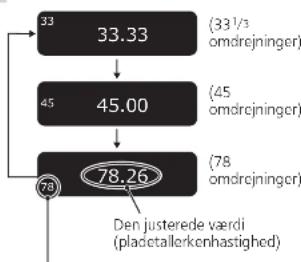

Tryk på [33/45/78] på styreenheden. Hver gang du trykker på [33/45/78] trykkes, ændres pladetallerkenhastigheden i følgende orden: ”33” ”45” ”78”

Pladetallerkenhastigheden ændres hver gang tonehøjden justeres, mens pladetallerkenen roterer.

(Indstilling af pladetallerkenhastighed) (Tonehøjdeindstilling) (Måling af pladetallerkenhastighed)

En gennemsnitlig værdi vises.

Måling af pladetallerkenhastighed Pladetallerkenens faktiske hastighed kan måles i denne visningstilstand. Skift visningen (se ovenfor) for at skifte til denne tilstand.

”rpm” (omdrejninger/minut) vises efter den numeriske værdi.

”--.-- rpm” vises, når pladespilleren er stoppet.Afspilning Vedligeholdelse22 23Dansk(166)Dansk(167) Vedligeholdelse

Rengøring af hovedenhedenTør hovedenheden og andre komponenter af med en tør, blød klud.Hvis delene er meget snavset, kan du vride en våd klud hårdt til at tørre snavset af, og derefter tørre delene med en blød klud.

Anvend ikke opløsningsmidler inklusive rensebenzin, fortynder, alkohol, rengøringsmidler til køkkenet, kemiske tørreklude osv., fordi dette kan deformere kabinettet eller medføre at overfladebehandlingen skaller af.

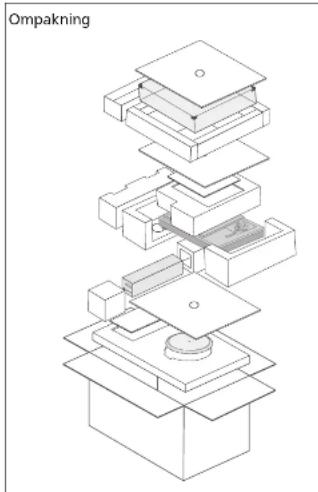

Flytning af enhedenPak enheden ned i den originale emballage.

12) Opbevar emballagen, når du har taget varerne ud af den.Gør således, hvis du ikke længere har emballagen:

Tag pladetallerkenen og plademåtten af og pak dem omhyggeligt ind.

Pak omhyggeligt hovedenheden ind i et tæppe eller kraftigt papir.

WEEE-symboletBortskaffelse af produktet uden for EU-landeneDette symbol er kun gyldigt indenfor EU. Kontakt din kommune eller din forhandler for at bekræfte den rigtige måde til bortskaffelse.Ompakning Indstilling af lysdæmpningenDisplayLysdæmpning af displayet, når der ikke udføres nogen handlinger under 20 sekunderDisplay OFFLysstyrken reduceres med et niveau. (Ingen handling i yderligere fem sekunder) Lysstyrken reduceres med to niveauer. (Ingen handling i yderligere fem sekunder) SlukkesDimmer OFFIngen lysdæmpning (altid tændt)Dimmer 1Lysstyrken reduceres med et niveau.Dimmer 2Lysstyrken reduceres med to niveauer.Tryk på [START·STOP] og juster så drejningsmomentet (rotationsstyrke) mellem fem niveauer for at pladetallerkenen skal rotere med en konstant hastighed.Lysdæmpning af displayet aktiveres, hvis styreenheden ikke betjenes i 20 sekunder. Der er fire dæmpningsmønstre.Justering af drejningsmomentet for at rotere pladetallerkenen ved en konstant hastighed Hold [RESET] på styreenheden nede og tryk på [-] og [+] samtidigt.

Omdrejningsmoment-indstillingen vises. Tryk på [-] eller [+] på styreenheden for at foretage justeringer.

Vælg et af de fem niveauer fra ”TORQUE1” til ”TORQUE5”. Værdien øger eller mindsker når der trykkes på knappen.

Benyt oversigten nedenfor som en vejledning.

Visningstilstanden vender tilbage til den originale visning, hvis der ikke udføres nogen handlinger inden for tre sekunder.

Tryk på [DISPLAY] på styreenheden.Indstillingen ændres, hver gang du trykker på [DISPLAY].

Visningstilstanden vender tilbage til den originale visning, hvis der ikke udføres nogen handlinger inden for tre sekunder.

Indstillingen bliver gemt. Når der tændes for strømmen næste gang, gendannes den indstilling, som var i gang, da strømmen sidst blev slået fra.

Indstillingen bliver gemt. Når der tændes for strømmen næste gang, gendannes den indstilling, som var i gang, da strømmen sidst blev slået fra.

Efter indstillingen justeres lysstyrken umiddelbart til den indstillede værdi. Displayet slukkes straks, hvis du vælger ”Display OFF”.

Ved at trykke på en knap (enhver anden knap end strømknappen) på styreenheden, mens lysdæmperen er aktiv, får skærmen til at vende tilbage til fuld lysstyrke.

Display OFFDimmer OFFDimmer 1Dimmer 2 Betjening af og visning på styreenheden (fortsat)DisplayDrejningsmoment til at konstant rotationshastighedTORQUE5 Maksimum (Fabriksindstilling)TORQUE4TORQUE3TORQUE2TORQUE1 Minimum(Fabriksindstilling)(Fabriksindstilling)Vedligeholdelse Dansk (168) Dansk (169)Fejlfinding – Udfør kontrollerne nedenfor, før du anmoder om service. Kontakt din forhandler, hvis du er i tvivl om nogen af kontrolpunkterne eller hvis afhjælpningsforanstaltningerne i oversigten ikke løser problemet.Ingen strøm.

Er netledningens stik sat i en stikkontakt? Sæt netstikket helt i. (

Er styreenheden forbundet med hovedenheden? Indsæt styreenhedens tilslutningskabel, indtil det klikker. (

16) Ingen visning på styreenhedens display.

Er strømstikket tilsluttet? Indsæt det ordentligt. (

Er strømmen tændt? Tryk på tænd/sluk-knappen for at tænde for strømmen. (

Er lysdæmpningen på displayet aktiveret? Betjen en knap (enhver anden knap end tænd/sluk-knappen) på styreenheden. (

22) Fejlfindingsoversigt Specifikationer GenereltStrømforsyning 110 - 240 V vekselstrøm, 50/60 HzEffektforbrug 10 W (tændt)0,05 W (slukket) Mål (B×H×D)<Styreenhed> 110×84×350 mm<Hovedenhed> 365×109×365 mmVægt <Styreenhed> Ca. 2.1 k <Hovedenhed> Ca. 18.2 k Driftstemperatur 0 °C til 40 °CLuftfugtighed ved drift 35 % til 80 % Relativ luftfugtighed (uden kondensering)PladespillerDrivsystem Direkte driftMotor Børsteløs DC-motorPladetallerken Kombineret trykstøbt messing og aluminium Diameter: 323 mmVægt: Ca. 7,9 k (inklusive pladetallerkenmåtten)Omdrejningshastigheder 33-1/3, 45 og 78* rpmHastighedskontrolområder ±16 %Startmoment 0,39 N·m (4,0 k

-cm) Bremsesystem Elektronisk bremseWow og flutter 0,015 % W.R.M.S. (JIS C5521)TilslutningerUdgangsterminal JordforbindelseSpecifikationerne kan ændres uden varsel.* Pladespillerens hastighed vil være 78,26 rpm., når den er indstillet til 78 rpm (Tonehøjdekontrol 0,0%).

FejlkodeFejlmeddelelse vil blive meddelt om nødvendigt på styreenhedens display og med indikatorerne for hastighedsvælgerknapperne på hovedenheden.Styreenhedens display ForanstaltningUnconnectedKontroller at styreenheden er forbundet med hovedenheden. (

16) F58 F76 F17 Henvend dig til din forhandler.

En af [33/45/78] hastighedsvælgerknapperne på hovedenheden blinker (hurtigt eller langsomt) i orange.

Opgiv det viste nummer og LED'ens blinkmønster på tidspunktet ved samrådet. Unconnected (Eksempel på styreenhedens visning i tilfælde af en fejl) START・STOP 33 45 78(Eksempel på indikatorerne på hovedenhedens hastighedsvælgerknapper i tilfælde af en fejl)Blinker orange.Vedligeholdelse Dansk (170) Dansk (171)

Eksterne dimensioner Vælg et kabinet, der passer til pladespillerens eksterne dimensioner. <Enhed: mm>

Placeringen af skruerne til fastgørelse af kabinettet Fastgør pladespilleren til kabinettet i de ni positioner (markeret med stiplede linjer) vist figuren til højre (hovedenhedens bund). <Enhed: mm>

Fastgøringsskrue: M5 Se tværsnittet nedenfor, når du vælger fastgøringsskruernes længde.Egentlig skruedyb Anbefalet overlaps-tillæg for skrue 6,3(min. 3)HovedenhedKabinetFastgøringsskrueVóór gebruik Ermee beginnen Afspelen Onderhoud Nederlands (172) Nederlands (173)
