GEBRUIKSAANWIJZING SP10RE TECHNICS

Opmerkingen over het uit de verpakking halen en vervoeren van de goederen .................................... 12 Ineenzetten van de platenspeler .......................................... 13

Voordat u de speler in elkaar zet (met betrekking tot de kast en toonarm) ................ 13

De draaischijf aanbrengen ...................................... 15

Instelling draaischijfsnelheid ................................... 21

De koppel aanpassen zodat de draaischijf met een constante snelheid draait ....................................... 22

• Onderhoud Onderhoud p. 23
• Gids voor het verhelpen van storingen p. 24
• Technische gegevens p. 25

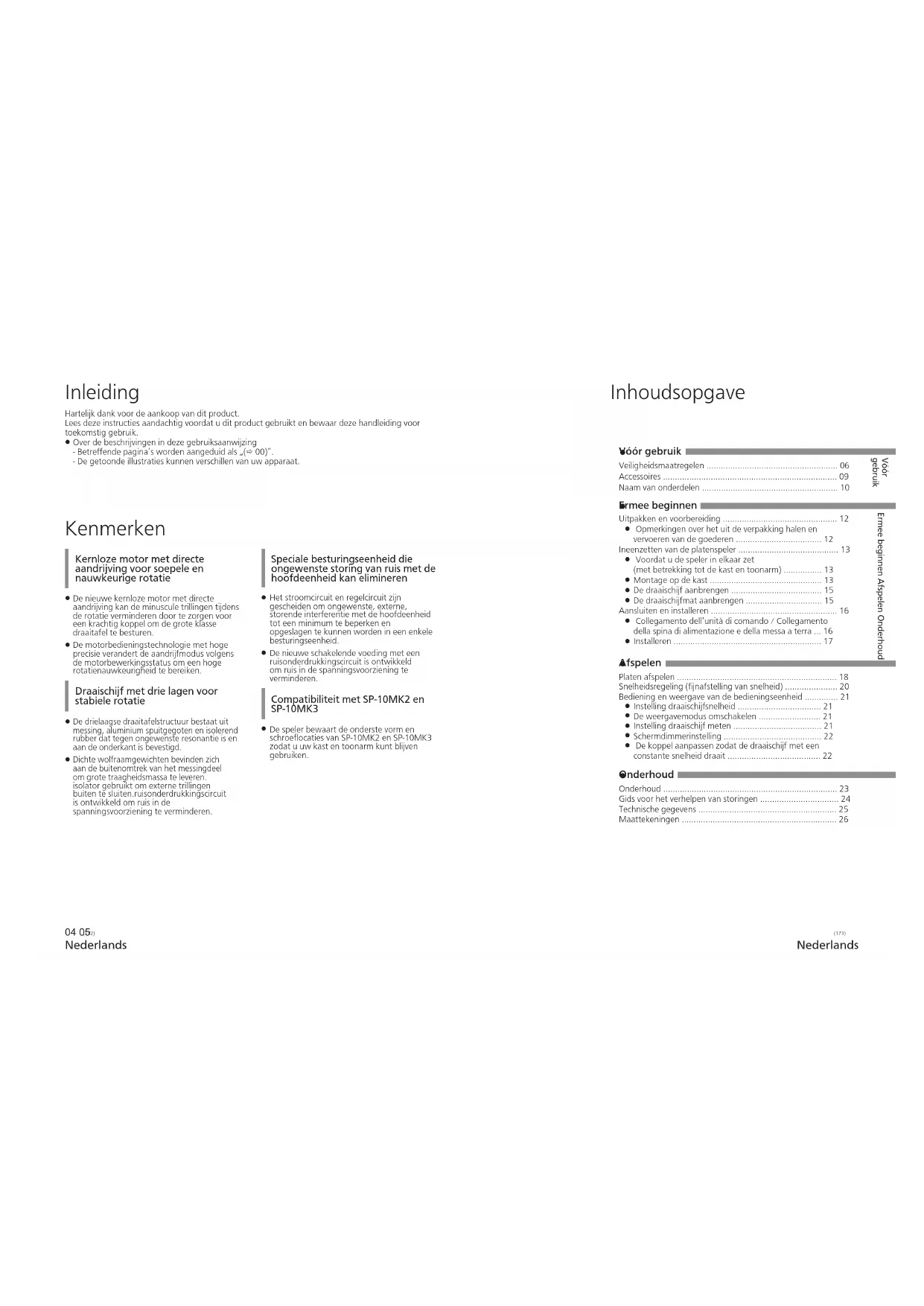

• Maattekeningen Inhoudsopgave Kenmerken Inleiding Hartelijk dank voor de aankoop van dit product. Lees deze instructies aandachtig voordat u dit product gebruikt en bewaar deze handleiding voor toekomstig gebruik. p. 26

Over de beschrijvingen in deze gebruiksaanwijzing - Betreffende pagina’s worden aangeduid als „(

00)”. - De getoonde illustraties kunnen verschillen van uw apparaat. Kernloze motor met directe aandrijving voor soepele en nauwkeurige rotatie

De nieuwe kernloze motor met directe aandrijving kan de minuscule trillingen tijdens de rotatie verminderen door te zorgen voor een krachtig koppel om de grote klasse draaitafel te besturen.

De motorbedieningstechnologie met hoge precisie verandert de aandrijfmodus volgens de motorbewerkingsstatus om een hoge rotatienauwkeurigheid te bereiken. Draaischijf met drie lagen voor stabiele rotatie

De drielaagse draaitafelstructuur bestaat uit messing, aluminium spuitgegoten en isolerend rubber dat tegen ongewenste resonantie is en aan de onderkant is bevestigd.

Dichte wolfraamgewichten bevinden zich aan de buitenomtrek van het messingdeel om grote traagheidsmassa te leveren. isolator gebruikt om externe trillingen buiten te sluiten.ruisonderdrukkingscircuit is ontwikkeld om ruis in de spanningsvoorziening te verminderen. Speciale besturingseenheid die ongewenste storing van ruis met de hoofdeenheid kan elimineren

Het stroomcircuit en regelcircuit zijn gescheiden om ongewenste, externe, storende interferentie met de hoofdeenheid tot een minimum te beperken en opgeslagen te kunnen worden in een enkele besturingseenheid.

De nieuwe schakelende voeding met een ruisonderdrukkingscircuit is ontwikkeld om ruis in de spanningsvoorziening te verminderen. Compatibiliteit met SP-10MK2 en SP-10MK3

De speler bewaart de onderste vorm en schroeflocaties van SP-10MK2 en SP-10MK3 zodat u uw kast en toonarm kunt blijven gebruiken.Vóór gebruik Nederlands (174) Nederlands (175) Veiligheidsmaatregelen Waarschuwing Let op Apparaat

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten. -Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op dit apparaat. -Gebruik alleen de aanbevolen accessoires. -Verwijder geen afdekkingen. -Voer zelf geen reparaties aan dit apparaat uit. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel. -Zorg dat er geen metalen voorwerpen in dit apparaat terechtkomen. -Zet geen zware voorwerpen op dit apparaat. AC-netsnoer

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Controleer of de voltage van de stroomtoevoer overeenkomt met de voltage afgedrukt op dit apparaat. -Steek de netstekker volledig in het stopcontact. -Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op. -Raak de stekker niet aan met natte handen. -Houd de netstekker vast bij het verwijderen van de stekker uit het stopcontact. -Gebruik geen beschadigde netstekker of beschadigd stopcontact.

De netstekker is het middel voor ontkoppeling. Plaats dit apparaat op zodanige wijze dat de netstekker onmiddellijk uit het stopcontact kan worden gehaald.

Zorg dat de aardingspen op de netstekker goed is aangesloten om een elektrische schok te voorkomen. -Een apparaat van KLASSE I moet worden aangesloten op een stopcontact met een beschermende aardaansluiting. Apparaat

Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit apparaat.

Dit apparaat kan radiostoring ontvangen die wordt veroorzaakt door in gebruik zijnde mobiele telefoons. In geval van een dergelijke storing vergroot u de afstand tussen dit apparaat en de mobiele telefoon.

Dit apparaat is bedoeld voor gebruik in gematigde en tropische klimaten.

Plaats geen voorwerpen op dit apparaat. Dit apparaat wordt heet terwijl het aan staat.

Vervoer de hoofdeenheid altijd met twee of meer personen.

Wees voorzichtig dat uw handen en/of vingers niet bekneld raken in de draaischijf wanneer u deze in elkaar zet. Opstelling

Plaats dit apparaat op een vlakke ondergrond.

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of andere besloten ruimte. Zorg voor een goede ventilatie van dit apparaat. -Blokkeer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleedjes, gordijnen en dergelijke. -Stel dit apparaat niet bloot aan direct zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Zorg ervoor dat de plaatsingslocatie stevig genoeg is om het gewicht van dit apparaat te dragen (

Houd dit apparaat niet bij de knoppen vast om het op te tillen of te dragen. Doet u dit wel, dan kan dit apparaat vallen, met persoonlijk letsel of storing van dit apparaat tot gevolg.

Dank u voor de aankoop van dit product. Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen. Veiligheidsmaatregelen ≥ Het product niet demonteren of wijzigen. Doet u dat, dan kan schade of brand veroorzaakt worden. ≥ Plaats de luidsprekers niet op onstabiele plekken, zoals een wankele tafel of een hellend oppervlak. Plaats de luidsprekers niet op hoge of niet vlakke oppervlakken, of op oppervlakken die aan trillingen of stoten blootgesteld worden. Als de luidsprekers kantelen of vallen, kan persoonlijk letsel veroorzaakt worden. ≥ Bewaar de schroefpootjes buiten het bereik van kinderen. Als deze per ongeluk ingeslikt worden, heeft dit ongunstige lichamelijk gevolgen. Denkt u dat schroefpootjes ingeslikt zijn, raadpleeg dan onmiddellijk uw arts. ≥ Hang de luidsprekers niet aan het plafond of aan de muur. Hierdoor kan de luidspreker vallen met persoonlijk letsel als gevolg. ≥ Plaats geen voorwerpen in de gaten van de bass reflex-poorten op de achterkant. Hierdoor kan brand of persoonlijk letsel ontstaan. Let bijzonder goed op als kinderen in de buurt zijn. ≥ Ga niet op de luidsprekers staan en hang er niet aan. Als de luidsprekers kantelen of beschadigd raken, kan persoonlijk letsel het gevolg zijn. ≥ Gebruik de luidsprekers niet langdurig als het geluid vervormd is. Door dat te doen kunnen de luidsprekers oververhit raken en een slechte werking of brand tot gevolg hebben. ≥ Plaats geen zware voorwerpen op de luidsprekers. Als de luidsprekers kantelen of beschadigd raken, kan persoonlijk letsel het gevolg zijn. ≥ Raak de diafragma's niet aan. Door dit te doen kunnen de diafragma's vervormd raken en kan het zijn dat het geluid als gevolg niet correct weergegeven wordt. ≥ Houd de luidsprekers buiten het bereik van kinderen, met inbegrip van baby's. Doet u dat niet dan kan persoonlijk letsel veroorzaakt worden als de luidsprekers kantelen. ≥ Plaats de luidsprekers niet op plaatsen die aan bijzonder hoge temperaturen blootgesteld worden. Vermijd met name plaatsen die aan rechtstreeks zonlicht blootgesteld worden en plaatsen vlakbij verwarmingsapparatuur. Houd er rekening mee dat de externe ombouw of de interne componenten in dat geval kunnen verslechteren. ≥ Plaats de luidsprekers niet op plaatsen die blootgesteld worden aan vette rookgassen of stoom, of in vochtige of stoffige ruimtes. Door dat te doen kan de elektriciteit door de olie, het vocht of het stof geleid worden en brand of elektrische schokken veroorzaken. ≥ Bewaar magnetische onderdelen verwijderd van het product. Krachtige magneten binnenin de luidsprekers en de luidsprekernetten kunnen debetkaarten, reispasjes, klokken en andere objecten schade berokkenen. ≥ Steek uw vingers niet in de bass reflex-poorten op de achterkant van de luidsprekers. Let bijzonder goed op kinderen want dit kan persoonlijk letsel veroorzaken. ≥ Sluit de luidsprekers niet aan op een versterker waarvan de uitgang groter is dan de toelaatbare ingang van de luidsprekers. Door dat te doen kunnen de luidsprekers oververhit raken en brand veroorzaken. ≥ Iedere luidspreker moet door minstens twee personen gedragen en geïnstalleerd worden. Valt de luidspreker, dan kan letsel veroorzaakt worden. ≥ Zet de luidsprekers vast om voorover vallen te voorkomen. Als ze voorover vallen tijdens een ramp, zoals een krachtige aardbeving, of bij een ongeluk, dan kan persoonlijk letsel veroorzaakt worden. WAARSCHUWING VOORZICHTIG De productidentificatie is op de onderkant van het toestel genoteerd. Het ontdoen van oude apparatuur.Enkel voor de Europese Unie en landen met recycle systemen.Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval. Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving. Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval. (88) SB-R1_SQT0465_PPCEBEGGN_mst.book 4 ページ ２０１５年１月２３日　金曜日　午後４時４３分 06 07Vóór gebruik Nederlands (176) Nederlands (177) Accessoires

Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen. Controleer de bijgeleverde accessoires. AC-netsnoer (1 st.) (K2CG3YY00191) AC-netsnoer (1 st.) (K2CM3YY00041) AC-netsnoer (1 st.) (K2CS3YY00033) AC-netsnoer (1 st.) (K2CT3YY00081) Draaischijfmat (1 st.) (RGS0008) EP-plaatadapter (1 st.) (TEKX077) Schroevenset voor draaischijf (1 st.) (TYL0194)

Belleville-veren (3 st.) Draaischijf (1 st.) (TYL0195) Afneembare handgreep (2 st.) (TXQ0020)

De modelnummers van de accessoires zijn geldig vanaf februari 2018. Ze kunnen worden gewijzigd zonder voorafgaande kennisgeving.

Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft. U hebt deze nodig wanneer u het product op lange afstand gebruikt.

Volg de plaatselijke voorschriften bij het weggooien van het product.

Gebruik geen andere AC-netsnoer dan de meegeleverde kabel.

Houd het hulpgewicht, de schroeven en sluitringen buiten het bereik van kinderen om inslikken te voorkomen.Vóór gebruik Nederlands (178) Nederlands (179) Naam van onderdelen

00) geven referentiepagina’s aan.

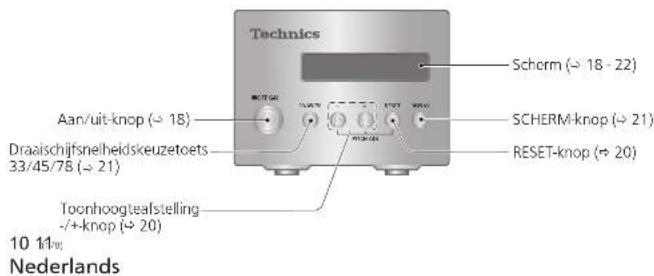

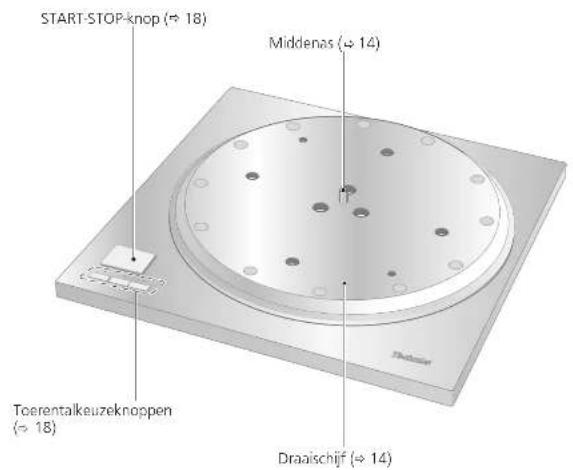

Bedieningseenheid (voorkant) Bedieningseenheid (achterkant) Hoofdeenheid (voorkant) Hoofdeenheid (achterkant) OFF ON33/45/78ー      PITCH ADJRESETDISPLAY Aan/uit-knop (

18) Draaischijfsnelheidskeuzetoets 33/45/78 (

21) Toonhoogteafstelling -/+-knop (

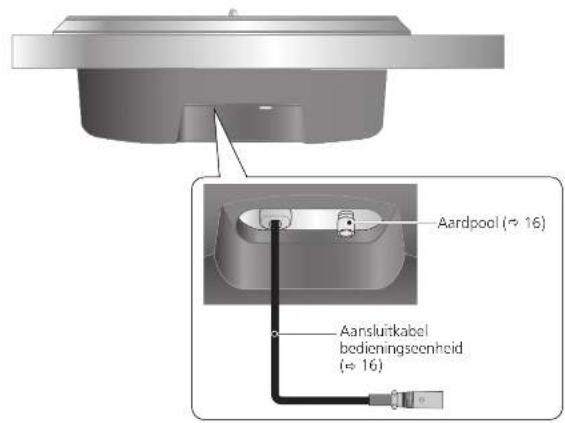

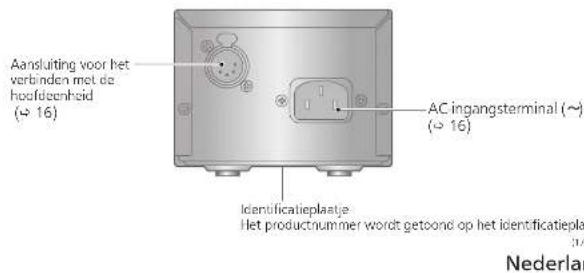

16) Aansluiting voor het verbinden met de hoofdeenheid

16) Identificatieplaatje Het productnummer wordt getoond op het identificatieplaatje.Ermee beginnen Nederlands (180) Nederlands (181)

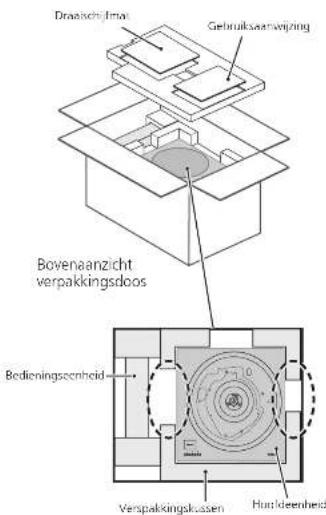

Opmerkingen over het uit de verpakking halen en vervoeren van de goederen Uitpakken en voorbereiding Bovenaanzicht verpakkingsdoos

Pak het draaischijfvel en de bedieningsinstructies.

• Houd accessoires buiten het bereik van kinderen.

• De hoofdeenheid en de bedieningseenheid worden verpakt in beschermende vellen.

Plaats uw handen tussen de verpakkingkussens (gedeelte met stippellijn van het bovenaanzicht van de verpakkingsdoos) en til langzaam de hoofdeenheid op om deze eruit te halen. Voer deze taak altijd met twee of meer personen uit.

• Wees zeer voorzichtig bij het optillen van de hoofdeenheid.

• Houd de hoofdeenheid aan de onderkant vast om te voorkomen dat deze uit uw handen glijdt.

• Voer de taak met beide handen uit om het evenwicht niet te verliezen.

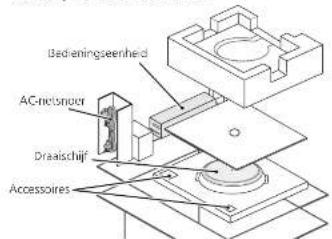

Verwijder de bedieningseenheid, AC-voedingskabel, draaischijf en andere accessoires.

Aandacht Afbeelding optiltaak

Vervoer de hoofdeenheid altijd met twee of meer personen.

Zorg ervoor dat u de balans niet verliest als u het apparaat optilt met uw handen in een niet-optimale positie.

• U kunt uw rug bezeren.

• U kunt het evenwicht verliezen bij het lopen op een trap en dit kan leiden tot letsel.

Let op dat uw vingers niet bekneld raken bij het verwijderen van de hoofdeenheid.

Let op dat uw vingers niet bekneld raken in de ruimte tussen de onderkant van de hoofdeenheid en de vloer.

Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft.

Pak de goederen uit nadat u besloten heeft waar u het apparaat gaat installeren.

Raadpleeg „installatie” (

17) voor opmerkingen betreffende

de installatie. AccessoiresAC-netsnoerAC-netsnoerDraaischijfmatDraaischijfmatHoofdeenheidHoofdeenheidBedieningseenheidBedieningseenheidBedieningseenheidDraaischijfDraaischijfGebruiksaanwijzingGebruiksaanwijzingVerpakkingsvolgordeVerspakkingskussenAccessoires Voordat u de speler in elkaar zet (met betrekking tot de kast en toonarm) Montage op de kast

Met betrekking tot de kast

Deze speler behoudt de onderste vorm en schroeflocaties van SP-10MK2 en SP-10MK3 zodat u uw kast en toonarm kunt blijven gebruiken voor een systeem met SP-10MK2 of SP-10MK3.

Deze speler is een model met een grote startkoppel. Om volledig gebruik te maken van de kenmerken en prestaties, gebruikt u een kast gemaakt van dik materiaal.

Wanneer u een kast kiest, bepaalt u de externe afmetingen op basis van de effectieve lengte van uw toonarm.

Gebruik stevige en sterke isolatoren om de kast te ondersteunen.

Afmetingen voor montage van speler (

Gebruik de basis van de toonarm die afzonderlijk wordt verkocht. Raadpleeg de bedieningsinstructies voor de toonarmbasis en de toonarmfolder voor informatie zoals de montagemethode.

Draai de schroeven van de afneembare handgreep vast in de montagegaten van de afneembare handgreep (twee locaties) op de hoofdeenheid.

Til de hoofdeenheid voorzichtig op en plaats deze op de kast.

Bevestig de hoofdeenheid op de kast met schroeven.

Monteer door de bedieningsinstructies van de kast te volgen. Afneembare handgreep montagegat Ineenzetten van de platenspelerErmee beginnen Nederlands (182) Nederlands (183) Ineenzetten van de platenspeler (vervolg) Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen.Monteer de platenspeler in de hieronder beschreven volgorde.

Sluit het AC-netsnoer niet aan voordat de montage is voltooid.

Bij de montage van de draaitafel, voorkom dat vreemd materiaal tussen het hoofdtoestel en de draaitafel komt. Aandacht RotorasDraaischijfmatDraaischijfMiddenas

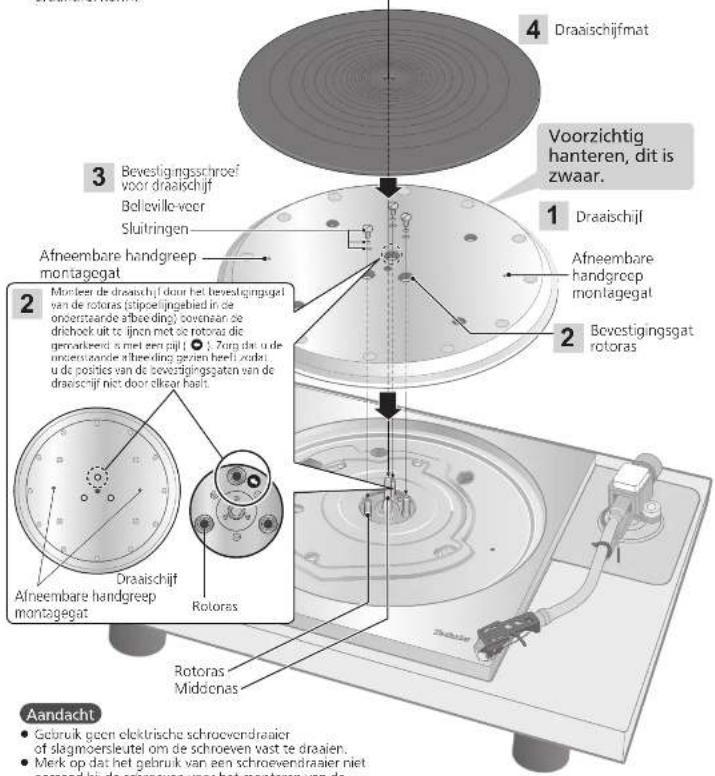

Monteer de draaischijf door het bevestigingsgat van de rotoras (stippellijngebied in de onderstaande afbeelding) bovenaan de driehoek uit te lijnen met de rotoras die gemarkeerd is met een pijl (). Zorg dat u de onderstaande afbeelding gezien heeft zodat u de posities van de bevestigingsgaten van de draaischijf niet door elkaar haalt.RotorasDraaischijf Afneembare handgreep montagegatAfneembare handgreep montagegatAfneembare handgreep montagegat Bevestigingsschroef voor draaischijfBelleville-veerSluitringenBevestigingsgat rotoras Aandacht

Gebruik geen elektrische schroevendraaier of slagmoersleutel om de schroeven vast te draaien.

Merk op dat het gebruik van een schroevendraaier niet passend bij de schroeven voor het monteren van de draaischijf, het apparaat kan beschadigen. Voorzichtig hanteren, dit is zwaar. De draaischijfmat aanbrengen

Leg de draaischijfmat op de draaischijf. De draaischijf aanbrengen

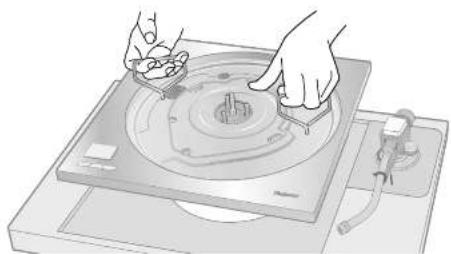

Draai de schroeven van de afneembare handgreep vast in de montagegaten van de afneembare handgreep (twee locaties) op de draaischijf. Til de draaischijf langzaam op en zet deze dan zodanig neer dat de middenspil in het gat in het midden van de draaischijf valt. Aandacht

Draai de afneembare handgreep vast door deze 5 of meer keren te draaien. Als u deze tot het einde hebt vastgedraaid, draait u deze weer een beetje los. Draai niet te stevig vast.

Wees voorzichtig bij het hanteren van de draaischijf, aangezien deze zwaar is.

Verwijder vingerafdrukken of vuil met een zachte doek.

Laat de draaischijf langzaam neer en lijn hierbij de bevestigingsgaten voor de rotorassen (drie locaties) uit met de rotorassen.

Monteer met behulp van de rotoras met de pijlmarkering als gids. (

Bij verkeerde uitlijning van de rotorassen blijft er een speling tussen de draaischijf en het hoofdapparaat en kunt u de draaischijf niet juist bevestigen. Forceer de draaischijf niet bij het neerlaten.

Breng de sluitringen, schotelveren en schroeven voor de draaischijf aan op de bevestigingsgaten van de rotorassen, en draai de bevestigingsschroeven goed vast.

De draaischijf verwijderen

Draai de bevestigingsschroeven voor de draaischijf los en verwijder ze. - Bewaar de schroeven, schotelveren en sluitringen zorgvuldig. Draai de schroeven van de afneembare handgreep vast in de montagegaten (twee plekken) van de afneembare handgreep op de draaischijf en til de draaischijf langzaam recht omhoog.

Zorg er bij het aandraaien van de schroeven voor dat de schroefkoppen niet uitsteken boven het oppervlak van de draaischijf.

Draai de drie schroeven gelijkmatig aan. Als u dit niet doet, kan de draaischijf rammelen of onstabiel draaien. Controleer of er geen schroeven los zitten.AandachtBevestigingsschroef voor draaischijfBelleville-veerSluitringenErmee beginnen Nederlands (184) Nederlands (185) Aansluiten en installeren

Schakel alle apparaten uit en haal het AC-netsnoer uit het stopcontact voordat u aansluitingen maakt.

Sluit het AC-netsnoer pas weer aan nadat alle aansluitingen zijn voltooid.

Raadpleeg ook de handleiding van het aangesloten toestel.

Zelfs in de stand „UIT” van de bedieningsschakelaar wordt het apparaat niet volledig afgesloten van de netvoeding. Trek de stekker uit het stopcontact als u het apparaat niet gebruikt gedurende een lange periode. Plaats het apparaat zodanig dat u de stekker gemakkelijk uit het stopcontact kunt halen.Opmerking Achterkant van hoofdapparaatAC-netsnoerAchteraanzicht bedieningseenheidNaar een stopcontact

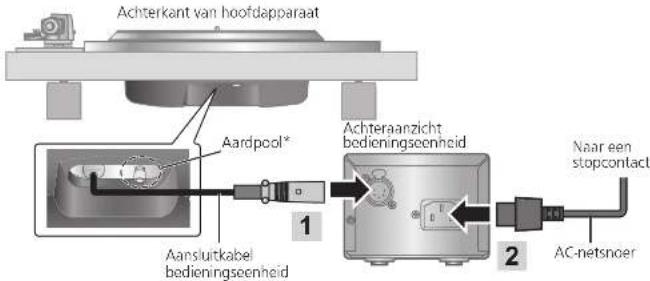

Sluit de verbindingskabel van de bedieningseenheid aan door deze op zijn plaats te klikken.

Sluit het AC-stroomsnoer aan.

Sluit de stekker en aarding aan.

Controleer de wattage van de AC-netuitgang op de aangesloten apparatuur voordat u deze gebruikt voor dit apparaat. (Dit apparaat verbruikt 10 W.)Aansluitkabel bedieningseenheid Collegamento dell’unità di comando / Collegamento della spina di alimentazi- one e della messa a terra

• Sluit de aardpool van de hoofdeenheid aan op de aardpool van de versterker met behulp van een in de handel verkrijgbare aardkabel indien dit nodig is.Aardpool*

Opmerkingen voor installatie

Installeer of verplaats de eenheid altijd met meer dan twee personen.

Voordat u het apparaat verplaatst, verwijdert u alle aangesloten toestellen en schakelt u de stroomtoevoer uit. Als u de eenheid verplaatst terwijl de bedieningseenheid nog verbonden is, kan de bedieningseenheid vallen en letsel veroorzaken.

Zorg dat het apparaat niet is blootgesteld aan direct zonlicht, stof, vochtigheid, en warmte van een verwarmingstoestel.

Dit apparaat kan storing opvangen van een radio die dichtbij is geplaatst. Plaats het apparaat zo ver mogelijk van een radio vandaan.

Plaats het apparaat niet op een warmtebron.

Vermijd een plaats met grote temperatuurschommelingen.

Vermijd een plaats met frequente condensatie.

Neem contact op met een aannemer als anti-kantel maatregelen vereist zijn. De sterkte van de vloer en de muur dienen gecontroleerd te worden.

Vermijd een onstabiele plaats.

Zorg dat de installatielocatie stevig genoeg is om het gehele gewicht van de eenheid en het systeem te kunnen dragen.

Plaats geen voorwerp op het apparaat.

Installeer het apparaat niet in een besloten ruimte zoals een boekenrek.

Plaats het apparaat op een ruime afstand van muren of andere toestellen om te zorgen voor een effectieve warmtestraling vanaf de binnenkant van het apparaat.

Trek niet met geweld aan de eenheid na de installatie. Dit kan leiden tot schade aan de isolator of het vloeroppervlak.

Het apparaat kan worden beschadigd door sigarettenrook of vocht uit een ultrasone luchtbevochtiger.

Condensatie Denk aan een koude fles die u uit een koekast neemt. Als u deze een tijdje in een kamer laat staan, worden er dauwdruppels gevormd op het oppervlak van de fles. Dit fenomeen noemen we „condensatie”.

Voorwaarden voor condensatie Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme plek naar een koude plek of omgekeerd, snel koelen of verwarmen, of directe blootstelling aan gekoelde lucht) Hoge luchtvochtigheid in een kamer met veel stoom, enz. Regenseizoen

Condensatie kan het apparaat beschadigen. Als condensatie is opgetreden, schakel het apparaat dan uit en laat het staan tot het aangepast is aan de omgevingstemperatuur (ongeveer 2 tot 3 uur).Afspelen Nederlands (186) Nederlands (187) Platen afspelen Voorbereiding 1 Plaats een plaat (niet inbegrepen) op de draaischijf.

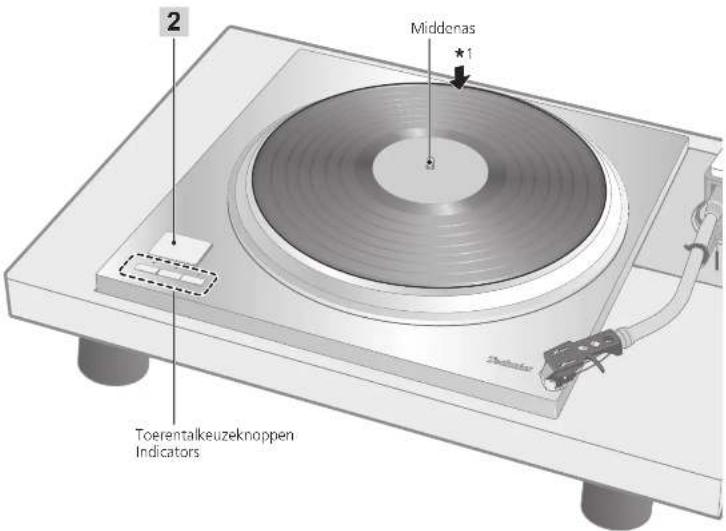

Druk op de toerentalkeuzeknop [45] ([45] gaat branden).

Plaats de EP-plaatadapter op de middenas. Druk niet op [START-STOP] wanneer de draaischijf verwijderd is. AandachtOFF ON33/45/78ー      PITCH ADJRESETDISPLAY

Druk op de aan/uit-knop van de bedieningseenheid aan om deze in te schakelen. De snelheid wordt automatisch ingesteld op

1/3 slagen, de [33]-indicator licht op op de hoofdeenheid en de draaischijfsnelheid van [33.33] verschijnt op het scherm van de bedieningseenheid.

Druk op [START-STOP]. De draaischijf begint te draaien.

Bij gebruik van een plaatstabilisator (niet inbegrepen)

Zie de instructiehandleiding van de plaatstabilisator.

Druk tegelijk op de toerentalkeuzeknoppen [78] ([78] gaan branden). START・STOP

Door op [33/45/78] op de bedieningseenheid te drukken, kunt u ook de draaischijfsnelheid wijzigen. (

21) Draaischijfsnelheidskeuzetoets33/45/78

Nadat het afspelen is voltooid

Breng de armlifthefboom omhoog, plaats de toonarm weer op de armsteun en zet de armlifthefboom omlaag. Druk op [START-STOP].De draaischijf wordt door de elektronische rem zachtjes tot stilstand gebracht. Druk op de aan/uit-knop van de bedieningseenheid aan om deze uit te schakelen. Maak de toonarm vast met de armklem. Breng de naaldbescherming weer aan (om de punt van de naald te beschermen).ToerentalkeuzeknoppenIndicators Middenas

Nederlands (188) Nederlands (189) Snelheidsregeling (fijnafstelling van snelheid)

De toonhoogte kan worden ingesteld binnen ongeveer ±16% van de momenteel ingestelde draaitafelsnelheid [33/45/78].

De huidige, ingestelde waarde verschijnt op het scherm van de bedieningseenheid. De weergave verschilt afhankelijk van de weergavemode. (Schakelen tussen weergavemodus

De snelheid van de draaischijf verandert elke keer dat de toonhoogte wordt ingesteld terwijl de draaischijf draait.

Wanneer de weergavemodus „Instelling draaischijfsnelheid” is

De opgegeven draaischijfsnelheidDe opgegeven draaischijfsnelheidDe opgegeven draaischijfsnelheidDe aangepaste waarde (draaischijfsnelheid)De aangepaste waarde (draaischijfsnelheid)De aangepaste waarde (percentage)(Oorspronkelijke instelling)(Oorspronkelijke instelling)

Als u op de knop drukt, verhoogt of verlaagt de waarde.

Houd de toets ingedrukt om de snelheid te verhogen of te verlagen.

De waarde wordt met twee cijfers achter de komma weergegeven.

De draaischijfsnelheid kan in stappen van ±0,01 slag worden aangepast.

De waarde wordt met één cijfers achter de komma weergegeven.

De toonhoogte kan worden afgesteld in stappen van ±0,1%.

Indicatoren voor snelheidskeuzeknoppen van de hoofdeenheid tijdens toonhoogteregeling

Om terug te keren naar de voorgeschreven draaischijfsnelheidDruk op [RESET] op de bedieningseenheid. De waarde keert onmiddellijk terug naar de voorgeschreven draaischijfsnelheid. (33 1/3 , 45 of 78,26 rpm)* Het scherm van de bedieningseenheid geeft de voorgeschreven instelling weer. De draaischijfsnelheid wordt de voorgeschreven draaischijfsnelheid in de instelmodus van de draaischijfsnelheid en 0,0% in de modus voor het instellen van de toonhoogte.

Blauwe LED aan: Zonder toonhoogteregeling (0,0%)

Oranje LED aan: Tijdens toonhoogteregeling 0.0%

De toonhoogte kan voor elke draaischijfsnelheid worden ingesteld.

Als u de aan/uit-knop uitschakelt, wordt de instelling voor de toonhoogteregeling geannuleerd. Als u de aan/uit-knop nogmaals inschakelt, wordt de waarde naar de fabrieksinstelling teruggezet. START・STOP

Bediening tijdens „Draaischijf snelheidsmeting”Het bedienen van de toetsen zoals hieronder is weergegeven, wijzigt de weergavemodus naar „Instelling draaischijfsnelheid” waardoor u de instelling kan maken.* De weergavemodus keert terug naar „Draaischijf snelheidsmeting” wanneer er geen bewerking wordt uitgevoerd binnen drie seconden in. · [-]/[+]: De toonhoogte kan worden aangepast.

• [RESET]: De waarde keert onmiddellijk terug naar de voorgeschreven draaischijfsnelheid. · [33/45/78]: De draaischijfsnelheid verandert telkens wanneer de toets wordt ingedrukt. Bediening en weergave van de bedieningseenheid De weergavemodus omschakelen

Druk op [DISPLAY] (weergave) op de bedieningseenheid.Telkens wanneer op [DISPLAY] wordt gedrukt, verandert de weergavemodus in de volgorde „instelling draaischijfsnelheid” „Toonhoogte-instelling”

„Draaischijfsnelheid meten” „Instelling draaischijfsnelheid”

slagen) (45 slagen) (78 slagen) Instelling draaischijfsnelheid

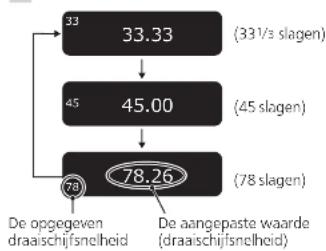

Druk op [33/45/78] op de bedieningseenheid.Telkens wanneer [33/45/78] wordt ingedrukt, verandert de snelheid van de draaischijf in de volgorde „33” „45”

De snelheid van de draaischijf verandert elke keer dat de toonhoogte wordt ingesteld terwijl de draaischijf draait.

(Instelling draaischijfsnelheid)(Toonhoogte-instelling)(Instelling draaischijf meten)

Een gemiddelde waarde wordt weergegeven.

(Stopstatus)(Tijdens rotatie)

Instelling draaischijf metenDe werkelijke snelheid van de draaischijf kan worden gemeten in deze weergavemodus. Schakel de weergavemodus om (zie hierboven) om deze modus in te schakelen.

„rpm” verschijnt na de numerieke waarde.

„--.-- rpm” verschijnt wanneer de draaischijf is gestopt.Vóór gebruikErmee beginnen Afspelen Onderhoud22 23Nederlands(190)Nederlands(191) Onderhoud

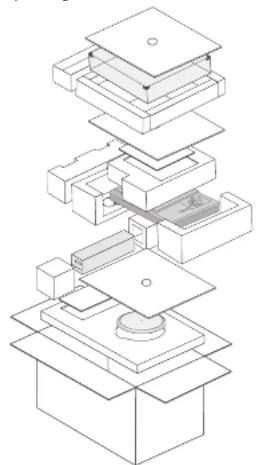

Vervoer van het apparaatGebruik het oorspronkelijke verpakkingsmateriaal om het apparaat weer in te pakken. (

12) Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft.Als u dit verpakkingsmateriaal niet meer hebt, doet u het volgende:

Verwijder de draaischijf en draaischijfmat en pak deze zorgvuldig in.

Wikkel het hoofdapparaat zorgvuldig in een deken of papier.

WEEE-symboolVerwijdering van het product buiten de EU-landenDit symbool is alleen geldig in de EU.Neem contact op met een lokaal overheidskantoor of uw dealer om een juiste manier van verwijdering te bevestigen.

De hoofdeenheid reinigenVeeg de hoofdeenheid en andere componenten af met een droge, zachte doek.Verwijder hevig vuil met een goed uitgewrongen natte doek en veeg schoon met een zachte doek.

Gebruik geen oplosmiddelen, zoals benzeen, thinner, alcohol, allesreiniger, doekjes met een chemisch preparaat e.d. Deze kunnen de behuizing vervormen of de afwerkingslaag doen loskomen.

Veeg de stofkap niet schoon terwijl een plaat wordt afgespeeld. Dit kan statische elektriciteit veroorzaken. Door statische elektriciteit kan de toonarm naar de stofkap toe worden getrokken.Herverpakking Bediening en weergave van de bedieningseenheid (vervolg) SchermdimmerinstellingSchermSchermdimmer als er geen bewerking wordt uitgevoerd gedurende 20 secondenDisplay OFFDe helderheid wordt met één niveau verlaagd. (geen bewerking gedurende vijf seconden) De helderheid wordt met twee niveaus verminderd. (geen bediening gedurende nog eens vijf seconden)

Uit Dimmer OFFNiet dimmen (altijd aan)Dimmer 1De helderheid wordt met één niveau verlaagd.Dimmer 2De helderheid wordt met twee niveaus verlaagd.Druk op [START·STOP] en pas vervolgens het koppel (rotatiekracht) op vijf niveaus aan om de draaischijf met een constante snelheid te laten draaien.De schermdimmer zal worden geactiveerd als de bedieningseenheid gedurende 20 seconden niet bediend wordt. Er zijn vier dimpatronen.De koppel aanpassen zodat de draais-chijf met een constante snelheid draait Houd [RESET] ingedrukt en druk tegelijkertijd op [-] en [+] op de bedieningseenheid.

De koppelinstelling wordt weergegeven. Druk op [-] of [+] op de bedieningseenheid om aanpassingen te maken.

Selecteer een van de vijf niveaus van „TORQUE1” tot „TORQUE5”. Als u op de knop drukt, verhoogt of verlaagt de waarde.

Gebruik de onderstaande tabel als richtlijn.

Het scherm keert terug naar het oorspronkelijke scherm wanneer er geen bewerking wordt uitgevoerd binnen drie seconden in.

De dimmerinstelling wordt weergegeven.[+] [

Het scherm keert terug naar het oorspronkelijke scherm wanneer er geen bewerking wordt uitgevoerd binnen drie seconden in.Opmerking

De instelling wordt opgeslagen. Als de stroom wordt ingeschakeld, wordt in de instelling die actief was toen de stroom werd uitgeschakeld, hersteld.Opmerking

De instelling wordt opgeslagen. Als de stroom wordt ingeschakeld, wordt in de instelling die actief was toen de stroom werd uitgeschakeld, hersteld.

De helderheid wordt onmiddellijk na het instellen afgesteld op de ingestelde waarde. Het scherm wordt onmiddellijk uitgeschakeld als „Scherm UIT” wordt geselecteerd.

Als u een toets bedient (elke toets anders dan de aan/uit-knop) op de bedieningseenheid terwijl de dimmer actief is, keert het scherm terug naar de oorspronkelijke helderheid.

Display OFF Dimmer OFF Dimmer 1 Dimmer 2 SchermKoppel om te draaien met een constante snelheidTORQUE5 Maximum (Fabrieksinstelling)TORQUE4TORQUE3TORQUE2TORQUE1 Minimum(Fabrieksinstelling)(Fabrieksinstelling)Onderhoud Nederlands (192) Nederlands (193)Voer de onderstaande controles uit voordat u contact opneemt voor onderhoud om storingen te verhelpen. Als u twijfelt over sommige controlepunten, of als de aangegeven oplossingen in het overzicht het probleem niet verhelpen, neem dan contact op met uw dealer.Geen spanning.

Is de stekker van het AC-netsnoer ingestoken? Steek de stekker van het snoer goed in.

Is de bedieningseenheid aangesloten op de hoofdeenheid? Plaats de verbindingskabel van de bedieningseenheid tot u een klik hoort. (

16) Er is geen indicatie op het scherm van de bedieningseenheid.

Is de stekker aangesloten? Plaats deze stevig. (

Staat de stroom aan? Druk op de aan/uit-knop om de stroom in te schakelen. (

Is de schermdimmer geactiveerd? Gebruik een knop (elke knop behalve de aan/uit-knop) op de bedieningseenheid. (

22) Gids voor het verhelpen van storingen Technische gegevens AlgemeenVoeding 110 - 240 V AC, 50/60 HzStroomverbruik 10 W (spanning AAN)0,05 W (spanning UIT) Afmetingen(B×H×D)<Bedieningseenheid> 110×84×350 mm<Hoofdeenheid> 365×109×365 mmGewicht <Bedieningseenheid> Ong. 2,1 k <Hoofdeenheid>Ong. 18.2 k Gebruikstemperatuur 0 °C tot 40 °CBedrijfsvochtigheid 35 % tot 80 % RH (zonder condensatie)PlatenspelergedeelteAandrijving Directe aandrijvingMotor Gelijkstroommotor zonder borstelsDraaischijf Messing en aluminium gegoten gecombineerd Diameter: 323 mmGewicht: Ong. 7,9 k

(inclusief het draaischijfvel)Toerentallen draaischijf 33-1/3, 45 en 78* rpmSnelheid met variabel bereik ±16 %Aanloopkoppel 0,39 N·m (4,0 k -cm) Remsysteem Elektronische remWow en flutter 0,015 % W.R.M.S. (JIS C5521)AansluitpuntUitgangsaansluiting AardpoolSpecificaties onder voorbehoud van wijzigingen zonder voorafgaande kennisgeving.* De draaischijfsnelheid is 78,26 rpm indien ingesteld op 78 rpm (toonhoogteregeling 0,0%).

FoutcodeOptreden van een fout wordt op het scherm van de bedieningseenheid en met de snelheidskeuzeknopindicators van de hoofdeenheid gemeld.Scherm van de bedieningseenheid MaatregelUnconnectedControleer of de bedieningseenheid aangesloten is op de hoofdeenheid. (

16) F58 F76 F17 Neem contact op met uw dealer.

Een van de [33/45/78]-snelheidskeuzeknoppen van de hoofdeenheid knippert (snel of langzaam) oranje.

Geef het weergegeven nummer en de knipperende status van de LED's op het moment van overleg door. Unconnected (Voorbeeld van het scherm van de bedieningseenheid in geval van een fout) START・STOP 33 45 78(Voorbeeld van de snelheidskeuzetoetsindicatoren van de hoofdeenheid in het geval van een fout)Knippert oranje.Onderhoud Nederlands (194) Nederlands (195)

Externe afmetingen Selecteer een kast die past bij de externe afmetingen van de speler. <Eenheid: mm>

Plaatsen van de schroeven voor het bevestigen van de kast Bevestig de speler aan de kast op de negen posities (aangegeven met stippellijn) zoals getoond in de rechterfiguur (de onderkant van de hoofdeenheid). <Eenheid: mm>

Bevestigingsschroef: M5 Zie de doorsnede hieronder wanneer u de lengte van de bevestigingsschroeven kiest.Effectieve schroefdiepte Aanbevolen overlapping van schroef 6.3(min. 3)Hoofdeenheid Kast BevestigingsschroefFöre användning Komma igång Uppspelning Underhåll Svenska (196) Svenska (197)
