BRUKSANVISNING SP10RE TECHNICS

Pladetallerkenhastigheden kan justeres i trin på ±0,01 omdrejninger.

Komma igång Uppackning och förberedelse .............................................. 12

Anmärkningar för att ta ut varorna från förpackningslådan och transportera ................ 12 Att sätta ihop skivspelaren .................................................. 13

Innan du sätter samman spelaren (Gällande skåpet och tonarmen) ............................. 13

Anslutning av styrenheten / Anslutning av nätkontakt och jordkontakt

Skivspelarens hastighetsinställning ......................... 21

Mätning av skivspelarens hastighet ........................ 21

Justera vridmomentet för att rotera skivspelaren med konstant hastighet.......................................... 22

• Underhåll Underhåll p. 23
• Felsökningsguide p. 24
• Tekniska data p. 25

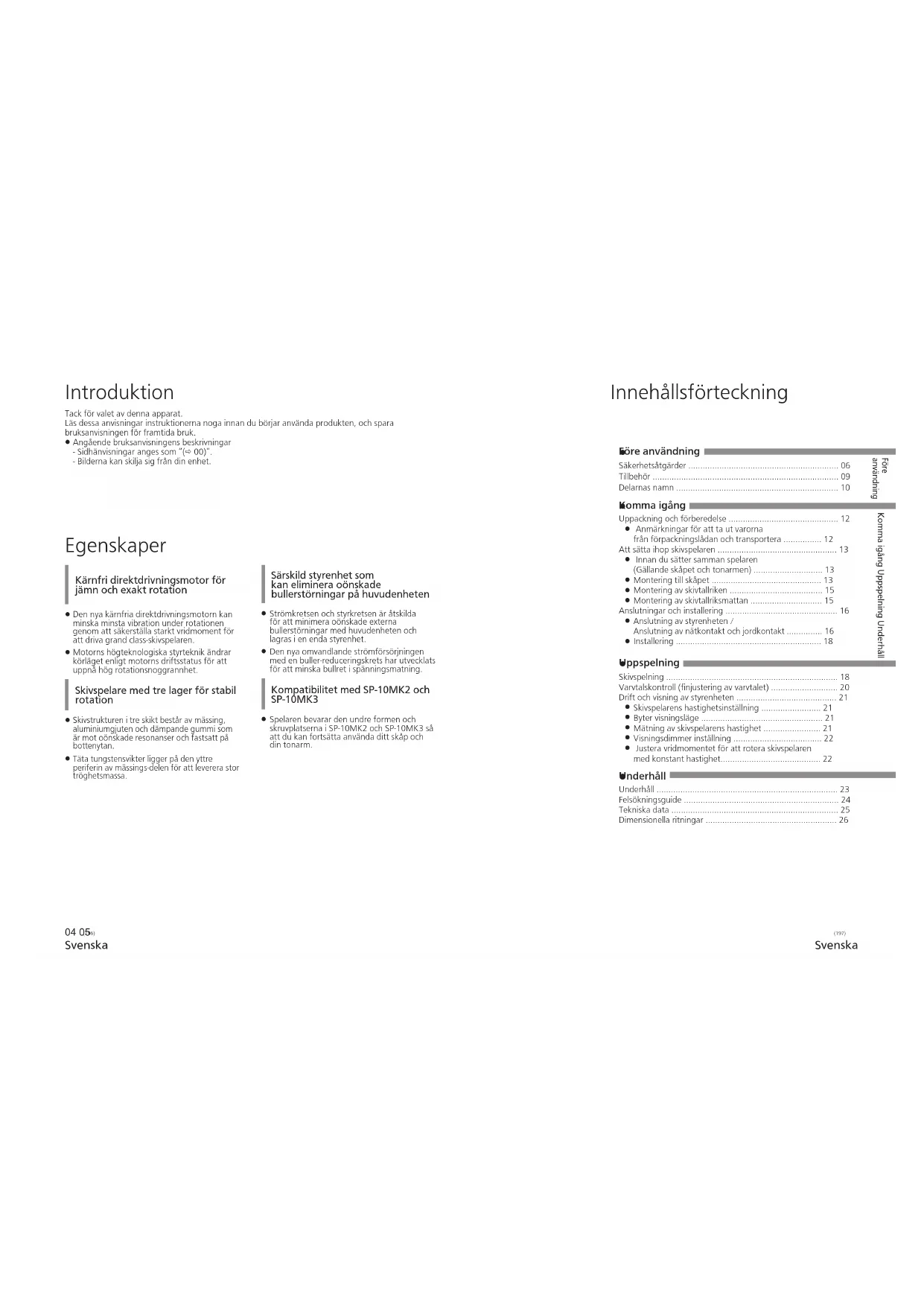

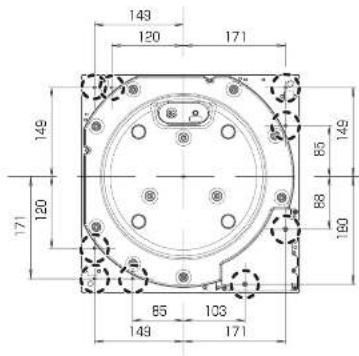

• Dimensionella ritningar Innehållsförteckning Egenskaper Introduktion Tack för valet av denna apparat. Läs dessa anvisningar instruktionerna noga innan du börjar använda produkten, och spara bruksanvisningen för framtida bruk. p. 26

00)”. - Bilderna kan skilja sig från din enhet.

Kärnfri direktdrivningsmotor för jämn och exakt rotation

Den nya kärnfria direktdrivningsmotorn kan minska minsta vibration under rotationen genom att säkerställa starkt vridmoment för att driva grand class-skivspelaren.

Motorns högteknologiska styrteknik ändrar körläget enligt motorns driftsstatus för att uppnå hög rotationsnoggrannhet. Skivspelare med tre lager för stabil rotation

Skivstrukturen i tre skikt består av mässing, aluminiumgjuten och dämpande gummi som är mot oönskade resonanser och fastsatt på bottenytan.

Täta tungstensvikter ligger på den yttre periferin av mässings-delen för att leverera stor tröghetsmassa. Särskild styrenhet som kan eliminera oönskade bullerstörningar på huvudenheten

Strömkretsen och styrkretsen är åtskilda för att minimera oönskade externa bullerstörningar med huvudenheten och lagras i en enda styrenhet.

Den nya omvandlande strömförsörjningen med en buller-reduceringskrets har utvecklats för att minska bullret i spänningsmatning. Kompatibilitet med SP-10MK2 och SP-10MK3

Spelaren bevarar den undre formen och skruvplatserna i SP-10MK2 och SP-10MK3 så att du kan fortsätta använda ditt skåp och din tonarm.Före användning Svenska (198) Svenska (199) Säkerhetsåtgärder

För att minska risken för brand, elstöt eller produktskada, -Utsätt inte enheten för regn, fukt, droppar eller stänk. -Placera inte några föremål med vätska, till exempel vaser, på enheten. -Använd endast rekommenderade tillbehör. -Avlägsna inte skyddslock. -Försök inte att reparera själv. Kontakta kvalificerade fackmän för service. -Låt inte metallföremål falla inuti enheten. -Placera inga tunga föremål ovanpå. Nätsladd

För att minska risken för brand, elstöt eller produktskada, -Kontrollera att spänningen motsvarar den som står tryckt på apparaten. -Sätt i elkontakten helt i elnätet. -Dra eller böj inte och placera inga tunga föremål på sladden. -Hantera inte kontakten med fuktiga händer. -Håll i själva kontakten när du ska lossa den ur elnätet. -Använd inte stickkontakter eller eluttag som är skadade.

Strömkontakten är bortkopplingsanordning. Installera enheten så att strömkontakten genast kan kopplas bort från vägguttaget.

Se till att stickkontaktens jordstift ansluts ordentligt för att undvika elektrisk stöt. -En apparat med KLASS I-konstruktion måste anslutas till ett jordat nätuttag. Enhet

Ställ inga föremål med öppen låga, så som ett tänt stearinljus, ovanpå enheten.

Den här enheten kan ta emot radiostörningar orsakade av mobiltelefoner under användning. Om sådana störningar uppstår, öka avståndet mellan enheten och mobiltelefonen.

Denna enhet är avsedd för användning på platser med tropiskt klimat.

Placera inte några föremål på enheten. Enheten blir varm när den är på.

Var alltid två eller flera personer då ni tar ut och transporterar huvudenheten.

Var försiktig så att du inte fastnar med händer och/eller fingrar i skivspelarenheten när du sätter samman spelaren. Placering

Placera den här enheten på en jämn yta.

För att minska risken för brand, elstöt eller produktskada, -Installera eller placera den inte i en bokhylla, inbyggt skåp eller annat begränsat utrymme. Se till att luftcirkulationen är tillräcklig kring enheten. -Se till att enhetens ventilationsöppningar inte är förtäppta av tidningar, bordsdukar, gardiner eller liknande föremål. -Utsätt inte enheten för direkt solljus, hög temperatur eller fuktighet och alltför mycket vibrationer.

Se till att platsen för placeringen är tillräckligt stark för att hålla för enhetens vikt (

Lyft eller bär inte den här enheten genom att hålla i någon av rattarna. Om du gör det kan den här enheten falla ned vilket kan leda till personskadoreller funktionsfel på enheten.

Tack för ditt val av denna produkt. Läs igenom de här anvisningarna noggrant innan du använder produkten och spara bruksanvisningen för framtida bruk. Säkerhetsföreskrifter ≥ Ta inte isär eller modifiera produkten. Om du gör det kan det orsaka en skada eller brand. ≥ Placera inte högtalarna på ostadiga platser som t.ex. på ett vingligt bord eller en lutande yta. Placera inte högtalarna på höga eller ojämna ytor eller på ytor som är känsliga för vibrationer eller stötar. Om högtalarna tippar eller ramlar kan det leda till personskador. ≥ Förvara spetsarna utom räckhåll för barn. Om de skulle råka svälja dem leder det till negativa fysiska effekter. Om du misstänker att någon har svalt spetsarna, kontakta din läkare omedelbart. ≥ Häng inte högtalarna från taket eller på väggen. Om du gör det kan det orsaka att högtalaren ramlar ned och skadar någon. ≥ Placera inte några föremål i basreflexportarnas hål baktill på högtalarna. Om du gör det kan det orsaka brand eller personskador. Var extra försiktig när barn är i närheten. ≥ Stå inte på eller häng inte ned över högtalarna. Om högtalarna tippar eller skadas kan det leda till personskador. ≥ Använd inte högtalarna under en lång tidsperiod när ljudet är förvrängt. Om du gör det kan det orsaka att högtalarna överhettas vilket resulterar i funktionsfel eller brand. ≥ Placera inte tunga eller stora föremål på högtalarna. Om högtalarna tippar eller ramlar kan det leda till personskador. ≥ Rör inte membranen. Om man gör det kan membranet deformeras vilket kan resultera i att ljudet inte matas ut korrekt. ≥ Förvara högtalarna utom räckhåll för barn, även spädbarn. Om man inte gör det, kan det orsaka personskador om högtalarna tippar. ≥ Placera inte högtalarna på ställen där de är utsatta för extremt höga temperaturer. Undvik särskilt ställen där de står i direkt solljus och nära uppvärmningsutrustning. Observera även att om man gör det kan det orsaka att det yttre höljet eller de inre komponenterna försämras. ≥ Placera inte högtalarna på ställen där de är utsatta för fet rök eller ånga eller på fuktiga eller dammiga platser. Om man gör det kan elektriciteten ledas genom olja, fukt eller damm och leda till en brand eller elektrisk chock. ≥ Håll magnetiska föremål borta från produkten. Starka magneter som finns inuti högtalarna och högtalarskydden kan skada kontokort, resekort, klockor och andra föremål. ≥ Sätt inte in ett finger i basreflexportarna baktill på högtalarna. Håll barn under noggrann uppsikt eftersom det kan leda till personskador om de råkar göra det. ≥ Anslut inte högtalarna till en förstärkare med en uteffekt som är större än deras tillåtna ineffekt. Om man gör det kan det orsaka att högtalarna överhettas vilket leder till en brand. ≥ Varje högtalare måste bäras och installeras av minst två personer. Om man tappar dem kan det orsaka skada. ≥ Fäst högtalarna så att de inte tippar. Om de tippar i en katastrof som t.ex. en kraftfull jordbävning eller en olycka, kan det leda till personskador. VARNING FÖRSIKTIGHET Produktens identifikationsmärkning sitter på enhetens undersida. Avfallshantering av produkterEndast för Europeiska Unionen och länder med återvinningssystem Denna symbol på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter inte får blandas med vanliga hushållssopor. För att gamla produkter ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Genom att ta göra det korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.För mer information om insamling och återvinning kontakta din kommun.Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser. (100) SB-R1_SQT0465_PPCEBEGGN_mst.book 4 ページ ２０１５年１月２３日　金曜日　午後４時４３分 06 07Före användning Svenska (200) Svenska (201) Tillbehör

För att förebygga skador under transporten är en del av utrustningen isärtagen. Kontrollera och identifiera de medföljande tillbehören. Nätsladd (1 st.) (K2CG3YY00191) Nätsladd (1 st.) (K2CM3YY00041) Nätsladd (1 st.) (K2CS3YY00033) Nätsladd (1 st.) (K2CT3YY00081) Skivtallriksmatta (1 st.) (RGS0008) Adapter för EP-skivor (1 st.) (TEKX077) Skruvsats för skivtallrik (1 set

Skruvar, långa (3 st.)

Tillbehörens modellnummer är per februari 2018. De kan ändras utan föregående meddelande.

Behåll förpackningsmaterial efter att du har tagit ut varorna. Du kommer att behöva dem när du transporterar produkten över längre sträckor.

Följ lokala föreskrifter när du kasserar produkten.

Använd inte någon annan nätsladd än den som medföljer.

Håll extra motvikt, skruvarna och brickorna utom räckhåll för barn för att undvika sväljning.Före användning Svenska (202) Svenska (203) Siffror som (

00) är sidhänvisningar.

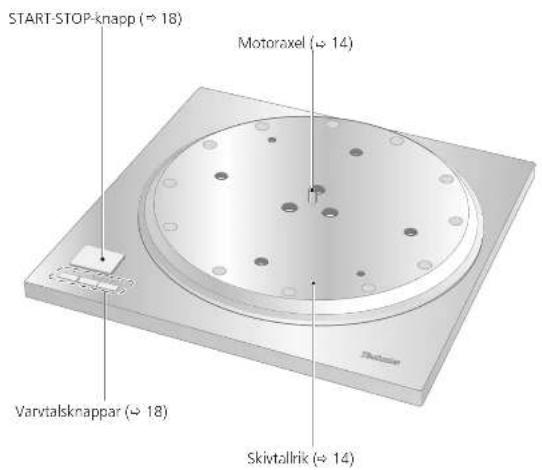

Huvudenhet (Framsida) Huvudenhet (Baksida) OFF ON33/45/78ー      PITCH ADJRESETDISPLAY Strömbrytare (

18) Knapp för val av skivspelarens hastighet 33/45/78 (

20) Återställningsknapp

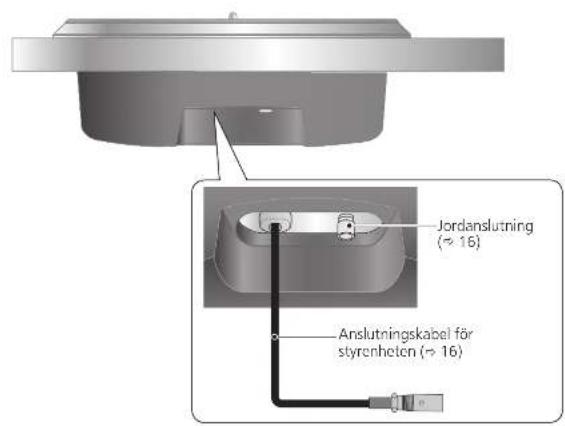

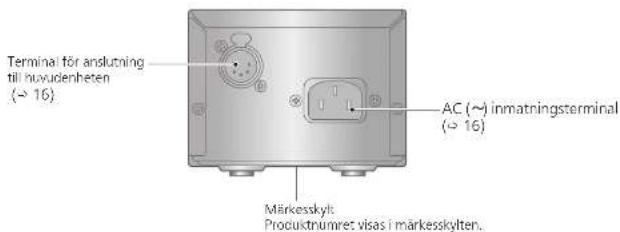

16) Terminal för anslutning till huvudenheten

16) Märkesskylt Produktnumret visas i märkesskylten.Komma igång Svenska (204) Svenska (205)

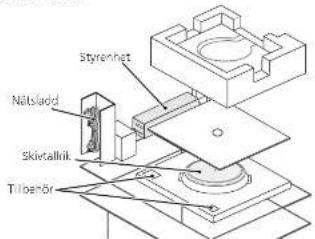

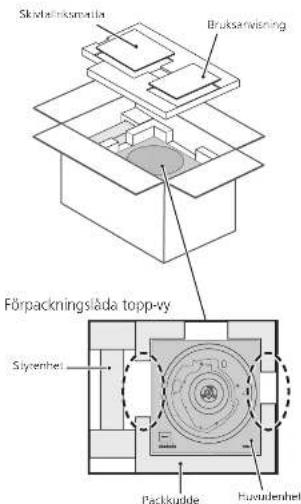

Anmärkningar för att ta ut varorna från förpackningslådan och transportera Packningsordning Uppackning och förberedelse Förpackningslåda topp-vy

Ta fram skivspelarens platta och bruksanvisningen.

• Förvara tillbehören utom räckhåll för barn.

• Huvudenheten och styrenheten är förpackade i skyddande ark.

Placera händerna mellan packkuddarna (prickad linje i förpackningens topp-vy) och lyft upp huvudenheten långsamt för att ta ut den. Utför alltid denna uppgift med två eller flera personer.

• Var försiktig när du lyfter upp huvudenheten.

• Håll huvudenheten underifrån för att förhindra att den glider ur dina händer.

• Utför uppgiften med båda händerna för att inte tappa balansen.

Ta ut styrenheten, nätverkskabeln, skivspelaren och andra tillbehör.

Observera Lyft upp uppgiftsbilden

Var alltid två eller flera personer då ni tar ut och transporterar huvudenheten.

Var försiktig så du inte förlorar balansen om du lyfter enheten med dina händer i en icke-optimal position.

• Du kan skada din rygg.

• Du kan förlora balansen i trappor och liknande, vilket kan leda till skada.

Var försiktig så att du inte klämmer fingrarna när du tar ut huvudenheten.

Var försiktig så att du inte klämmer fingrarna i glipan mellan huvudenhetens botten och golvet.

Behåll förpackningsmaterialet efter att du har tagit ut varorna.

Ta ut varorna efter att ha bestämt platsen för installation.

17). TillbehörNätsladdNätsladdSkivtallriksmattaSkivtallriksmattaHuvudenhetHuvudenhetStyrenhetStyrenhetStyrenhetSkivtallrikSkivtallrikBruksanvisningBruksanvisningPackkuddeTillbehör Att sätta ihop skivspelaren Innan du sätter samman spelaren (Gällande skåpet och tonarmen) Montering till skåpet

När det gäller skåpet

Den här spelaren bevarar bottenformen och skruvplatserna av SP-10MK2 och SP-10MK3 så att du kan fortsätta använda ditt skåp och din tonarm för ett system som använder SP-10MK2 eller SP-10MK3.

Denna spelare är en modell med ett stort startande vridmoment. För att få full nytta av dess egenskaper och prestanda, använd ett tungt skåp av tjockt material.

När du väljer ett skåp bestämmer du dess yttre dimensioner baserat på den effektiva längden på din tonarm.

Använd fasta och starka isolatorer för att stödja skåpet.

När det gäller montering av tonarmen

Använd tonarm-basen såld separat. För detaljer som monteringsmetod, följ instruktionsanvisningarna för tonarmens bas och tonarmens broschyr.

Dra åt de avtagbara skruvarna för handtag i monteringshålen (två platser) för det avtagbara handtaget på skivspelarenheten.

Lyft upp huvudenheten långsamt och placera den på skåpet.

Fixera huvudenheten till skåpet med skruvar.

Montera genom att följa skåpets bruksanvisningar. Monteringshål för avtagbart handtagKomma igång Svenska (206) Svenska (207) Att sätta ihop skivspelaren (fortsättning)För att förebygga skador under transporten är en del av utrustningen isärtagen.Sätt ihop skivspelaren i följande ordning.

Anslut inte nätsladden förrän installationen är klar.

Vid montering av skivspelaren ska du förhindra främmande material från att komma in mellan huvudenheten och skivtallriken.Observera Rotorns stiftSkivtallriksmattaSkivtallrikMotoraxel

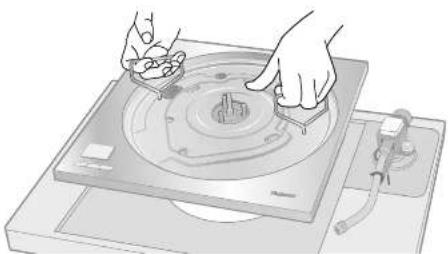

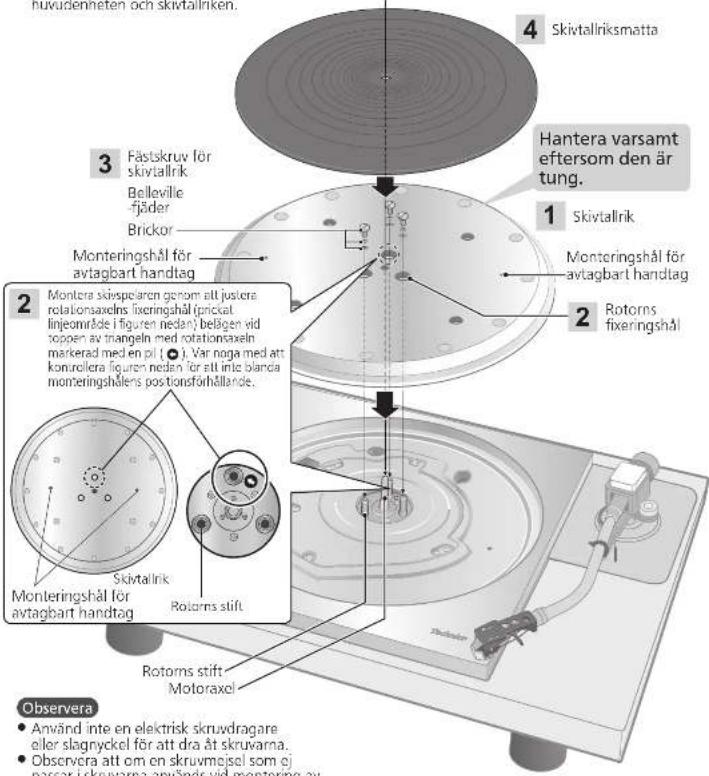

Montera skivspelaren genom att justera rotationsaxelns fixeringshål (prickat linjeområde i figuren nedan) belägen vid toppen av triangeln med rotationsaxeln markerad med en pil (). Var noga med att kontrollera figuren nedan för att inte blanda monteringshålens positionsförhållande.Rotorns stiftSkivtallrik Monteringshål för avtagbart handtagMonteringshål för avtagbart handtagMonteringshål för avtagbart handtag Fästskruv för skivtallrikBelleville -fjäderBrickorRotorns fixeringshål Observera

Använd inte en elektrisk skruvdragare eller slagnyckel för att dra åt skruvarna.

Observera att om en skruvmejsel som ej passar i skruvarna används vid montering av skivtallriken kan huvudenheten skadas.Hantera varsamt eftersom den är tung. Montering av skivtallriksmattan

Lägg skivtallriksmattan på skivtallriken. Montering av skivtallriken

Dra åt de avtagbara skruvarna för handtag i monteringshålen (två platser) på skivspelaren. Lyft upp skivspelaren långsamt och sänk den så att du sätter in mitt-spindeln i hålet i skivspelarenhetens mitt.Observera

Dra åt det avtagbara handtaget genom att vrida det 5 eller fler gånger. Om du har dragit det så långt det går, lossa det något. Dra inte åt det ordentligt.

Var försiktig när du hanterar skivtallriken, eftersom den är tung.

Torka bort fingeravtryck och smuts med en mjuk trasa. Sänk långsamt ned skivtallriken medan du passar samman fixeringshålen (tre platser) med rotorns stift.

Montera med hjälp av rotationsaxeln med pilmarkeringen som en guide.

Om rotorns stift inte är korrekt inpassade blir det ett mellanrum mellan skivtallriken och huvudenheten, vilket förhindrar korrekt montering av skivtallriken. Tvinga inte skivtallriken nedåt. Fäst brickorna, belleville-fjädrarna och skruvarna för skivtallriken till rotorns fixeringshål och dra åt skruvarna ordentligt.

Demontering av skivtallriken Lossa skivtallrikens fästskruvar och ta bort dem. - Förvara skruvarna, belleville-fjädrarna och brickorna noga. Dra åt de löstagbara skruvarna för handtaget i monteringshålen för det avtagbara handtaget (två platser) på skivspelarenheten och lyft sakta skivspelarenheten rakt upp.

Undvik vid åtdragning av skruvar att skruvskallarna sticker ut från skivtallrikens yta.

Dra åt de tre skruvarna jämnt. Att misslyckas med att göra det kan göra skivspelaren skallrar eller roterar instabilt. Se till att ingen av skruvarna är lösa.ObserveraFästskruv för skivtallrikBelleville-fjäderBrickorKomma igång Svenska (208) Svenska (209) Anslutningar och installering

Stäng av alla enheter och koppla loss nätsladden från nätuttaget innan du utför några anslutningar.

Anslut nätsladden endast efter att alla andra anslutningar är färdiga.

Se även bruksanvisningen för den anslutna enheten.

Strömbrytaren separerar inte hela enheten från elnätet, även om den är i ”OFF”-läge. Dra ut stickkontakten från eluttaget om du inte ska använda apparaten under en längre tid. Placera enheten så att stickkontakten lätt kan dras ut.Observera Huvudenhetens baksidaNätsladdTill ett nätuttagi hemmet

Anslut anslutningskabel för styrenheten genom att trycka in den tills den klickar på plats.

Anslut nätverkssladden.

Anslut nätkontakten och jordkontakten.

Bekräfta nätutgångens wattförsörjning på den anslutna utrustningen innan du ansluter den här enheten till utrustningens nätutgång. (Denna enhets wattförbrukning är 10 W.) Anslutningskabel för styrenhetenStyrenhet baksida* Anslut huvudenhetens jordanslutning till den på förstärkaren vid behov med hjälp av en jordledning som finns tillgänglig på marknaden.Jordanslutning*

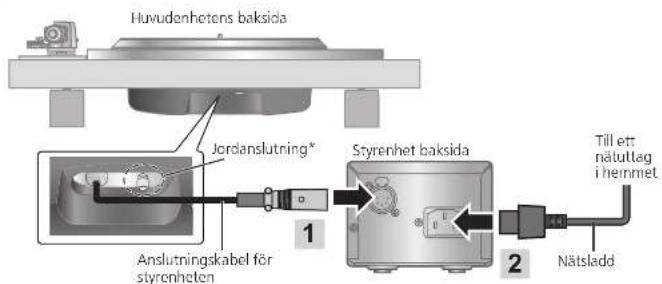

Anslutning av styrenheten / Anslutning av nätkontakt och jordkontakt Installering

Använd alltid två eller fler personer för att montera, installera eller flytta skivspelarenheten.

Innan du flyttar enheten, koppla loss alla anslutna enheter och stäng av strömmen. Att flytta enheten med styrenheten ansluten kan göra att den faller av och orsakar skada.

Se till att enheten inte utsätts för direkt solljus, damm, fuktighet eller värme från någon uppvärmningsanordning.

Det kan hända att enheten plockar upp interferens från en radio om det finns någon i närheten. Håll enheten på så stort avstånd som möjligt från radioapparater.

Installera inte enheten på en värmekälla.

Undvik platser med stora temperaturvariationer.

Undvik platser med ofta förekommande kondens.

Om det behövs anti-fall-åtgärder, kontakta en entreprenör. Golv- och väggstyrkan måste kontrolleras.

Undvik instabila platser.

Kontrollera att installationsplatsen är tillräckligt starkt för att motstå den sammanlagda vikten av enheten och systemet.

Placera inte några föremål på enheten.

Installera inte enheten i ett trångt utrymme såsom en bokhylla.

Installera enheten på en plats på tillräckligt avstånd från väggar och andra saker för att säkerställa effektiv värmeavledning från enheten.

Dra inte enheten med våld efter installationen. Om du gör det kan det skada isolatorn eller golvytan.

Observera att enheten kan skadas av cigarettrök eller fukt från en ultraljudsluftfuktare.

Kondensation Tänk på vad som händer när man tar ut en kall flaska från ett kylskåp. Om du lämnar den i ett rum en stund bildas det kondensdroppar på flaskytan. Detta fenomen kallas ”kondensation”.

Förhållanden som orsakar kondensation Snabba temperaturförändringar (orsakade av flyttning från en varm plats till en kall plats eller vice versa, snabb nedkylning eller uppvärmning eller direkt exponering för nedkyld luft) Hög luftfuktighet i ett rum med mycket ånga etc. Regnperiod

Kondensation kan skada enheten. Om kondensation har inträffat, stäng av enheten och låt den stå tills den anpassar sig till omgivningens temperatur (ca 2 till 3 timmar).Uppspelning Svenska (210) Svenska (211) Skivspelning Förberedelse 1 Lägg en skiva (medföljer ej) på skivtallriken.

Om du använder en skivstabilisator (medföljer ej)

Se bruksanvisningen för skivstabilisator.

När du spelar SP-skivor

Tryck samtidigt på varvtalsknapparna [78] ([78] tänds). Tryck inte på [START-STOP] när skivtallriken har tagits bort. ObserveraOFF ON33/45/78ー      PITCH ADJRESETDISPLAY

Tryck på styrenhetens strömbrytare för att sätta på den. Hastigheten ställs automatiskt in på

1/3 varv, indikatorlamporna [33] på huvudenheten och skärmens hastighet på [33.33] visas på styrenhetens display.

Tryck på [START-STOP]. Skivtallriken börjar snurra.

Knapp för val av skivspelarens hastighet33/45/78Observera

Om du trycker på [33/45/78] på styrenheten kan du också ändra skivspelarenhetens hastigheten. (

När avspelningen är slut

Lyft tonarmsspaken, för tillbaka tonarmen till tonarmsstödet och sänk tonarmsspaken. Tryck på [START-STOP].Den elektroniska bromsen stannar försiktigt skivtallriken. Tryck på styrenhetens strömbrytare för att stänga av den. Kläm fast tonarmen med tonarmsklämman. Sätt tillbaka nålskyddet (för att skydda nålspetsen).

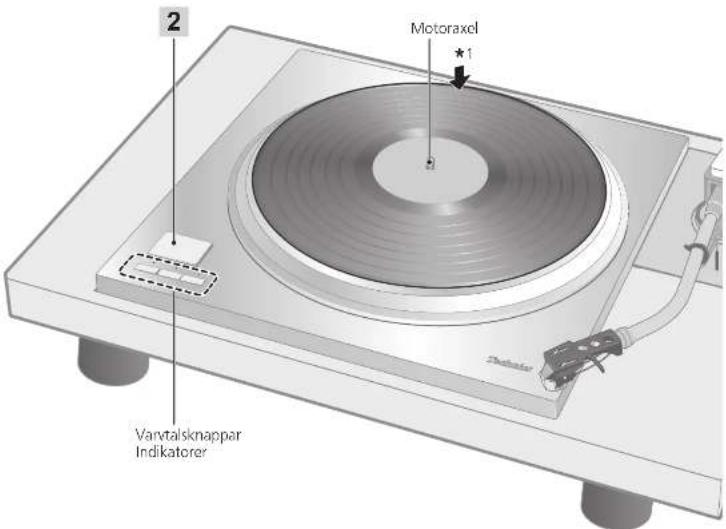

När du spelar EP-skivor

Tryck på varvtalsknappen [45] ([45] tänds).

Placera adaptern för EP-skivor över motoraxeln.VarvtalsknapparIndikatorer Motoraxel

1Uppspelning Svenska (212) Svenska (213) Varvtalskontroll (finjustering av varvtalet)

Tryck på [-] eller [+] på styrenheten för att utföra regleringen.

Tonhöjden kan ställas in inom ungefär ±16% av den för närvarande inställda hastigheten på skivspelarenheten [33/45/78].

Det aktuella inställda värdet visas på displayen på styrenheten. Displayen skiljer sig beroende på visningsläge. (Byter visningsläge

Skivspelarens hastighet ändras varje gång tonhöjden ställs in medan skivspelaren roterar.

När visningsläget är ”Inställning av skivspelarens hastighet”

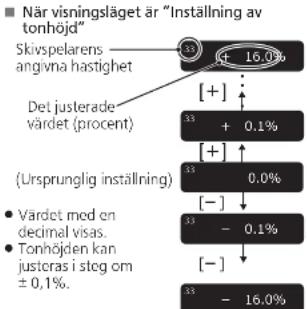

När visningsläget är ”Inställning av tonhöjd”＋ 0.1%

Skivspelarens angivna hastighetSkivspelarens angivna hastighetSkivspelarens angivna hastighetDet justerade värdet (skivspelarens hastighet)Det justerade värdet (skivspelarens hastighet)Det justerade värdet (procent)(Ursprunglig inställning)(Ursprunglig inställning)

Om du trycker på knappen ökar eller minskar värdet.

Om du håller knappen nedtryckt accelererar ökningen eller minskningen.

Värdet med två decimaler visas.

Skivspelarens hastighet kan justeras i steg om ± 0,01 vridning.

Värdet med en decimal visas.

Tonhöjden kan justeras i steg om ± 0,1%.

Indikatorn på knappen för val av hastighet på huvudenheten under tonreglering

För att återgå till föreskriven hastighet för skivspelarenTryck på [RESET] på styrenheten. Värdet återgår omedelbart till den föreskrivna hastigheten för skivspelaren. (33 1/3 , 45 eller 78,26 rpm)* Displayen på styrenheten visar den föreskrivna inställningen. Skivspelarens hastighet blir den föreskrivna hastigheten för skivspelaren i skivspelarens inställningsläge och 0,0% i inställningsläget för tonhöjden.

Blå lysdiod på: Utan tonreglering (0,0%)

Orange LED på: Under tonregleringen 0.0%

(Visningsläge: Skivspelarens hastighetsinställning)(Visningsläge: Inställning av tonhöjd)Observera

Tonhöjden kan ställas in för varje hastighet för skivspelaren.

Avstängningen av strömbrytaren avbryter inställningen för tonregleringen. Om du slår på strömbrytaren återgår värdet till den ursprungliga inställningen. START・STOP

Funktion under ”Mätning av skivspelarens hastighet”Om du använder knapparna enligt nedan ändras visningsläget till ”Skivspelarens hastighetsinställning” så att du kan genomföra inställningen. * Visningsläget återgår till ”Mätningen för skivspelarens hastighet” om ingen operation utförs inom tre sekunder. · [-]/[+]: Tonhöjden kan justeras.

• [RESET]: Värdet återgår omedelbart till den föreskrivna hastigheten för skivspelaren.· [33/45/78]: Skivspelarens hastighet ändras varje gång knappen trycks ned. Drift och visning av styrenheten Byter visningsläge

Tryck på [Display] på styrenheten.Varje gång [DISPLAY] trycks in ändras visningsläget i enlighet med ”inställning av skivspelarens hastighet”

”Inställning av tonhöjd” ”Mätning av skivspelarens hastighet” ”Skivspelarens hastighetsinställning”

varv)(45 varv)(78 varv) Skivspelarens hastighetsinställning

Tryck på [33/45/78] på styrenheten.Varje gång [33/45/78] trycks, ändras skivhastigheten i ordning ”33” ”45”

Skivspelarens hastighet ändras varje gång tonhöjden ställs in medan skivspelaren roterar.

Ett genomsnittligt värde visas.Mätning av skivspelarens hastighetDen faktiska skivhastigheten kan mätas i detta visningsläge. Växla visningsläge (se ovan) för att gå in i detta läge.

”rpm” visas efter det numeriska värdet.

”--.-- rpm” visas när skivspelaren har stannat. 0.0%

(Skivspelarens hastighetsinställning)(Inställning av tonhöjd)(Mätning av skivspelarens hastighet)

rpm 33Uppspelning UnderhållSvenska(214)Svenska(215)22 23 Underhåll

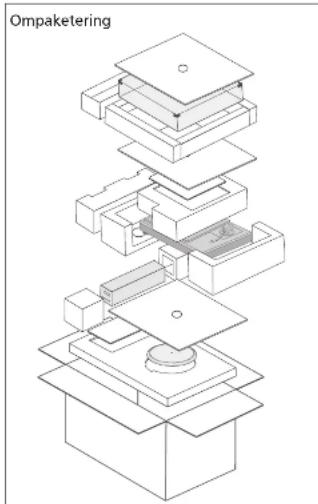

Flytta enhetenÅterförpacka enheten i det förpackningsmaterial den levererades i.

12) Behåll förpackningsmaterial efter att du har tagit ut varorna.Gör följande om du inte längre har kvar förpackningen:

Ta bort skivtallriken och skivtallriksmattan och förpacka dem noggrant.

Förpacka noggrant huvudenheten i en filt eller i papper.

WEEE-symbolKassering av produkten utanför EU-ländernaDen här symbolen gäller endast inom EU. Kontakta din kommun eller din återförsäljare för att ta reda på korrekt sätt för kassering av enheten.

Rengöring av huvudenhetenTorka av huvudenheten och andra komponenter med en torr, mjuk trasa.Om delarna är mycket smutsiga kan du vrida ur en våt trasa ordentligt och torka bort smutsen. Torka sedan efter med en mjuk trasa.

Använd inte lösningsmedel, inklusive bensin, thinner, alkohol, köksrengöringsmedel, kemiska torkdukar etc. Det kan orsaka att höljet deformeras eller att beläggningen lossnar.Ompaketering Visningsdimmer inställningSkärmVisningsdimmer när ingen operation utförs i 20 sekunderDisplay OFFLjusstyrkan reduceras med en nivå. (Ingen operation i ytterligare fem sekunder) Ljusstyrkan reduceras med två nivåer. (Ingen operation i ytterligare fem sekunder)

Dimmer OFFIngen dimmer (Alltid på)Dimmer 1Ljusstyrkan reduceras med en nivå.Dimmer 2Ljusstyrkan reduceras med två nivåer.Tryck på [START·STOP] och justera sedan vridmomentet (rotationskraft) på fem nivåer för att rotera skivspelaren med konstant hastighet.Visningsdämparen aktiveras om styrenheten inte används i 20 sekunder. Det finns fyra dimmönster.Justera vridmomentet för att rotera skivspelaren med konstant hastighet På styrenheten håller du [RESET] nere och trycker på [-] och [+] samtidigt.

Inställningen för vridmomentet visas. Tryck på [-] eller [+] på styrenheten för att utföra regleringen.

Välj en av de fem nivåerna från ”TORQUE1” till ”TORQUE5”. Om du trycker på knappen ökar eller minskar värdet.

Använd tabellen nedan som en guide.

Visningsläget återgår till den ursprungliga vyn om ingen operation utförs inom tre sekunder.

På styrenheten håller du [Återställ] nere och trycker på [DISPLAY].

Inställningen för dimmern visas.[+] [

Tryck på [Display] på styrenheten.Inställningen ändras varje gång du trycker på [DISPLAY].

Visningsläget återgår till den ursprungliga vyn om ingen operation utförs inom tre sekunder.Observera

Inställningen sparas. När strömmen slås på nästa gång kommer inställningen när strömmen senast stängdes av att återställas.Observera

Inställningen sparas. När strömmen slås på nästa gång kommer inställningen när strömmen senast stängdes av att återställas.

Efter inställningen justeras ljusstyrkan omedelbart till det inställda värdet. Displayen stängs omedelbart om ”Display AV” är vald.

• Användning av en knapp (någon annan knapp än strömbrytaren) på kontrollenheten medan dimmern är aktiv, återställer skärmen till full ljusstyrka.

Display OFF Dimmer OFF Dimmer 1 Dimmer 2 Drift och visning av styrenheten (fortsättning)SkärmVridmoment att rotera med konstant hastighetTORQUE5 Maximal (Fabriksinställning)TORQUE4TORQUE3TORQUE2TORQUE1 Minimum(Fabriksinställning)(Fabriksinställning)[RESET][

]Underhåll Svenska (216) Svenska (217)Felsökning – Utför följande kontroller innan du begär service. Kontakta din återförsäljare om du är osäker över kontrollpunkterna eller om de angivna åtgärderna inte löser problemet.Ingen ström.

Är nätsladden ansluten? Anslut nätsladden ordentligt. (

Är styrenheten ansluten till huvudenheten? Sätt in anslutningskabeln för styrenheten tills den klickar. (

16) Ingen indikation på styrenhetens vy.

Är nätkontakten ansluten? Sätt i det ordentligt. (

Är strömmen på? Tryck på strömknappen för att sätta på strömmen. (

Är skärmdämparen aktiverad? Använd en knapp (någon annan knapp än strömbrytaren) på styrenheten. (

22) Felsökningsguide Tekniska data AllmäntStrömförsörjning 110 - 240 V växelström, 50/60 HzStrömförbrukning 10 W (påslagen)0,05 W (avstängd) Mått (B×H×D)<Styrenhet> 110×84×350 mm<Huvudenhet> 365×109×365 mmVikt <Styrenhet> Ca 2.1 k <Huvudenhet> Ca 18.2.0 k Drifttemperatur 0 °C till 40 °CLuftfuktighet 35 % till 80 % RH (utan kondens)SkivspelardelenDrivning DirektdrivningMotor Borstlös likströmsmotorSkivtallrik Kombineratformgjuten mässingoch aluminium.Diameter: 323 mmVikt: Ca. 7,9 k

(inklusive en gummiunderlägg)Skivtallrikens varvtal 33-1/3, 45 och 78* rpmVarvtalets inställbara område±16 %Vridmoment, start 0,39 N·m (4,0 k

-cm) Bromssystem Elektronisk bromsSvaj 0,015 % W.R.M.S. (JIS C5521)Terminal sektionUtmatningsterminal JordanslutningTekniska data kan ändras utan föregående meddelande.* Skivspelarens hastighet blir 78,26 rpm när den är inställd på 78 rpm (tonreglering 0,0%).

FelkodFelmeddelandet kommer att meddelas vid behov på styrenhetens skärm och med indikatorknappen för val av hastighet på huvudenheten.Styrenhetens skärm MätningUnconnectedKontrollera att styrenheten är ansluten till huvudenheten.

16) F58 F76 F17 Kontakta din återförsäljare.

En av [33/45/78] indikatorknappen för val av hastighet på huvudenheten blinkar (snabbt eller långsamt) i orange färg.

Ange det visade numret och lysdiodens blinkande status vid samrådstiden. Unconnected (Exempel på styrenhetens display i händelse av ett fel) START・STOP 33 45 78(Exempel på indikatorknappen för val av hastighet på huvudenheten vid fel)Blinkar orange.Underhåll Svenska (218) Svenska (219)

Externa dimensioner Välj ett skåp som passar med spelarens externa dimensioner. <Enhet: mm>

Placering av skruvarna för att fästa skåpet Fäst spelaren i skåpet vid de nio positionerna (markerade med prickad linje) som visas i höger bild (huvudenhetens bottenyta). <Enhet: mm>
