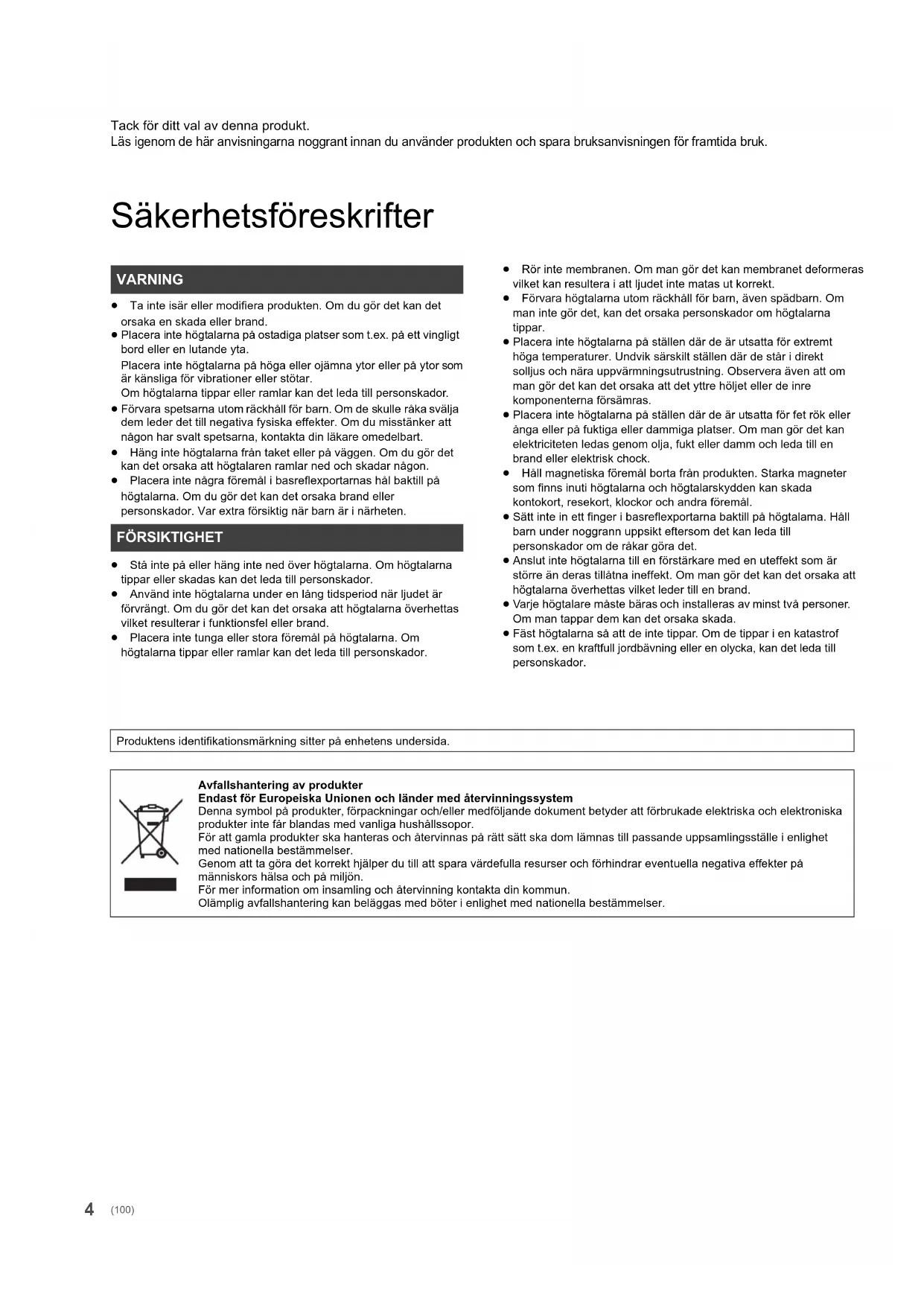

• ≥ De produktnummer som uppges i den här bruksanvisningen gäller från november 2014. Dessa kan ändras. ≥ Högtalarna levereras inte med högtalarkablar. Använd högtalarkablar som finns i handeln för att ansluta dem. Säkerhetsföreskrifter p. 4
• Tillbehör p. 5
• Om den här enheten p. 6
• Installation p. 7
• Anslutningar p. 11
• Fäst högtalarskydden p. 14
• Anmärkningar om användning p. 15
• Skötsel av apparat p. 15
• Specifikationer Om beskrivningarna i bruksanvisningen ≥Bilderna som visas kan skilja sig från din enhet. ∏ 4 spetsar ∏ 4 spetsfötter ∏ 4 avståndsbrickor ∏ 1 rengöringsduk ∏ 2 korta ledningar ∏ 1 högtalarskydd (101) SB-R1_SQT0465_PPCEBEGGN_mst.book 5 ページ ２０１５年１月２３日　金曜日　午後４時４３分6 Om den här enheten ∫ Namn på olika delar och högtalarnas funktioner ∫ Rekommenderade enheter Vi rekommenderar att du använder Technics-enheter (tillval) för överlägsen ljudkvalitet. p. 15

Platt koaxial 2-vägshögtalarenhet Den nyutvecklade platta tvåvägskoaxialhögtalarenheten har en diskant som kan återge frekvenser upp till 100 kHz, och den har även ett stabilt och lätt kolgrafitmembran. Dessutom har högtalarenheten ett platt mellanregistermembran som eliminerar störningar i frekvenskarakteristiken på grund av hålrumseffekten som orsakas av konmembranet. Resultatet är en punktljudkälla som ger utmärkt ljudlokalisering och jämna riktningsegenskaper över hela frekvensområdet utan toppar eller dalar.

Bashögtalare med låg distorsion och lång slaglängd Bashögtalaren har låg distorsion och utmärkt respons när det gäller att återge frekvenser även med stor amplitud, viket ger ett basljud med ett brett dynamikområde.

Runt kabinett för hög styvhet Genom att det är utformat för att eliminera oönskade vibrationer, diffraktionsreflektioner och stående vågor ger kabinettet en verklighetstrogen och rik ljudåtergivning.Produktnamn ModellnummerStereo Effektförstärkare SE-R1Nätverksspelare med Intergrerat Försteg SU-R1

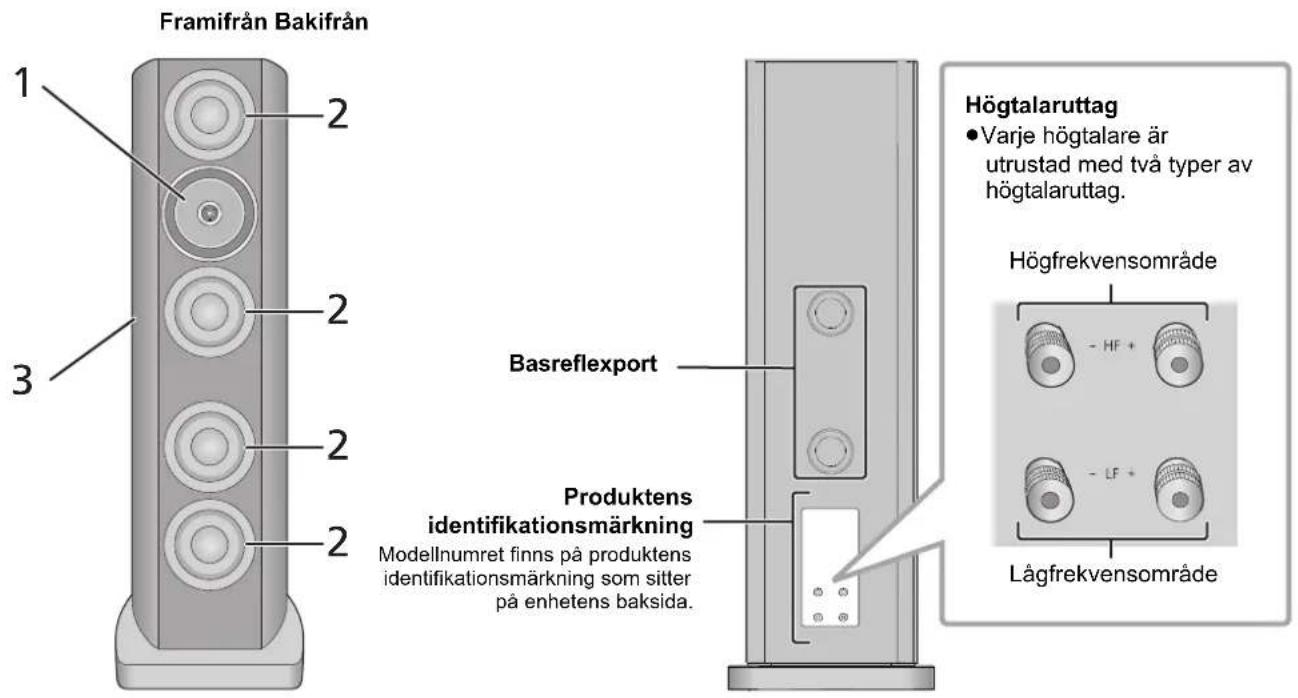

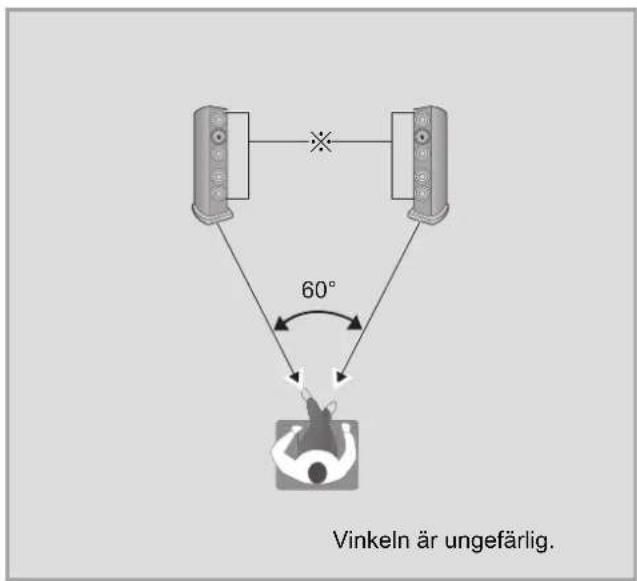

Framifrån BakifrånBasreflexportHögtalaruttag≥Varje högtalare är utrustad med två typer av högtalaruttag.ProduktensidentifikationsmärkningModellnumret finns på produktensidentifikationsmärkning som sitterpå enhetens baksida.LågfrekvensområdeHögfrekvensområde (102) SB-R1_SQT0465_PPCEBEGGN_mst.book 6 ページ ２０１５年１月２３日　金曜日　午後４時４３分7 Svenska Installation ≥Varje högtalare måste bäras och installeras av minst två personer. ≥Rör inte högtalarenheterna. Om man gör det kan det leda till felaktigheter i ljudkvaliteten. ≥Placera högtalarna på ungefär samma avstånd från platsen där man ska lyssna. ≥Högtalarna alstrar basljud från basreflexportarna på baksidan såväl som på framsidan. Installera högtalarna minst 5 cm från väggarna så att de inte täcker för basreflexportarna på baksidan. ≥Håll förstärkaren eller andra enheter och högtalarna på minst 1 cm avstånd från varandra. ∫ För optimal placering Basljudets kvalitet och volym, ljudlokaliseringsprestandan, ljudåtergivningen och andra faktorer som avgör ljudkvaliteten varierar beroende på var den här apparaten installeras, platsen där man lyssnar, förhållandena i rummet och andra faktorer. Se informationen nedan vid installation av högtalarna. Att bestämma en installationsplats. ≥Varje högtalare väger cirka 72 kg. Kontrollera att installationsplatsen är tillräckligt stark för att klara vikten. ≥Fråga en installationstekniker om du behöver fästa högtalarna så att de inte tippar. Golvets och väggens hållfasthet måste kontrolleras. (> 10) ≥Placera högtalarna på en platt säker yta. Om högtalarna gungar när de står på plats, kan du använda avståndsbrickorna. (> 8) ≥För att minska skillnaden i ljudkvalitet mellan den vänstra och högra högtalaren, installera dem så att de akustiska förhållandena (reflektion och ljudabsorption) runt dem är desamma. Justera avståndet mellan högtalarnas baksida och väggarna Om du installerar högtalarna nära en vägg eller i ett hörn, kommer basljudet att bli kraftigare; dock kan ljudlokaliseringsprestandan försämras när högtalarna hamnar för nära. Om det inträffar, justera avståndet mellan högtalarna och den främre väggen, vilket bör vara mellan 30 cm och 60 cm. (Observera att avståndet mellan högtalarna och sidoväggarna bör vara större än 60 cm.) ≥Dra inte högtalarna med kraft. Om du gör det kan pluggarna på fötterna dras av, vilket skadar högtalarna och golvet. Justera högtalarnas vinkel Vinkla framsidan av högtalarna mot lyssnarna. Genom att följa dessa steg kommer högtalarna lättare att kunna ge en mer exakt ljudlokalisering. Justera rummets akustik och högtalarlayouten Beroende på rummets förhållanden (inklusive rummets storlek och form, avstånd till väggarna och ekonivå) kan vissa ljud bli överdrivna eller dämpade vilket gör dem svåra att höra. I så fall kan man lösa problemet genom att justera ekonivån genom att flytta på högtalarna, ändra platsen där du lyssnar eller täcka väggar och fönster med tjocka gardiner. ≥Spetsarna kan förbättra ljudkvaliteten. (> 8) 60° t. ex. Vinkeln är ungefärlig. ※ Högtalarenheter

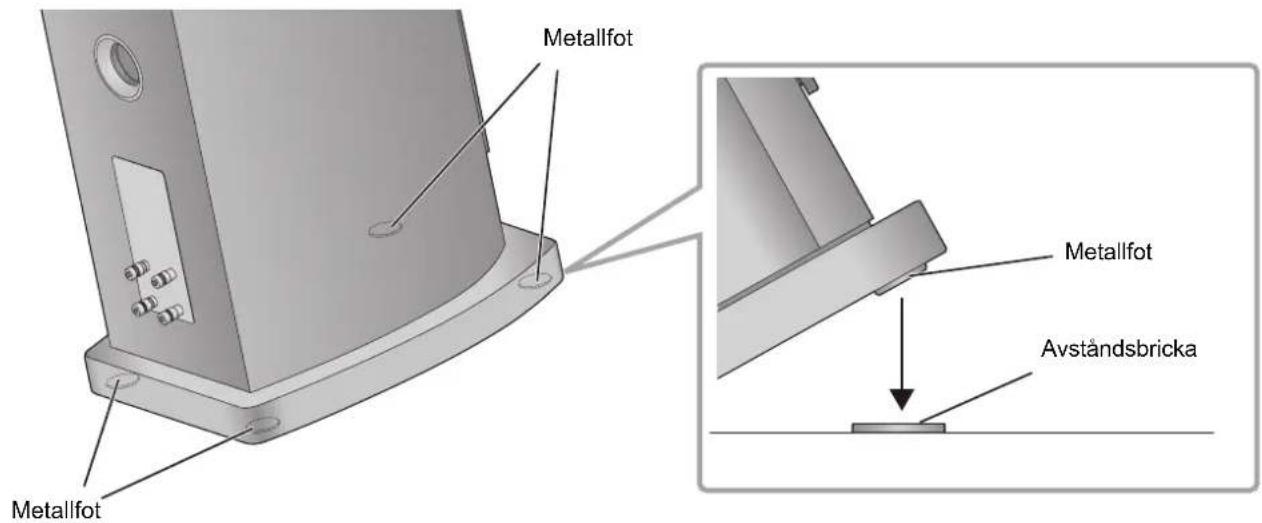

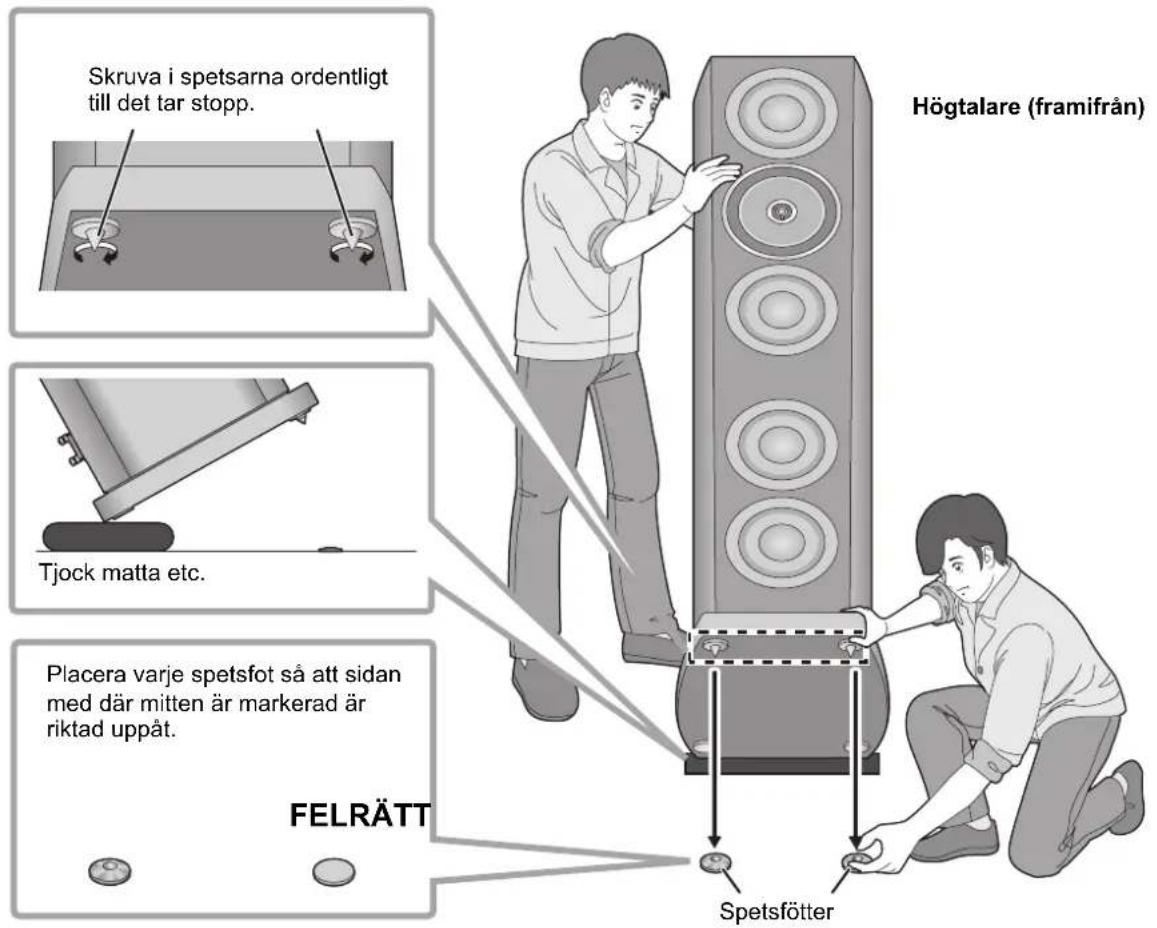

(103) SB-R1_SQT0465_PPCEBEGGN_mst.book 7 ページ ２０１５年１月２３日　金曜日　午後４時４３分8 ∫ Montera avståndsbrickorna Placera högtalarna på en yta som inte skadas, som ett golv med matta på, eller en yta som det inte gör något om den skadas. ≥Om högtalarna gungar, placera avståndsbrickorna under metallfötterna. Detta kommer att hindra att metallfötterna gungar där högtalarna placeras. ∫ Fästa spetsarna Spetsarna kan förbättra ljudkvaliteten. Om avståndsbrickorna och spetsarna ≥Förvara spetsar utom räckhåll för barn, så att de inte råkar svälja dem. ≥Panasonic tar inte ansvar för några olyckor eller skador som orsakas av felaktig montering eller hantering av produkten. Sätt inte fast tillbehören på något annat sätt än det som anges i bruksanvisningen. ≥Varje högtalare väger cirka 72 kg. När högtalarna lutas för att fästa spetsarna, se till att det utförs av minst två personer. Var försiktig så att dina fingrar och tår inte kläms mellan högtalarna och golvet eller att högtalarna tippar när du fäster spetsarna. Lägg dessutom ut en tjock matta eller något liknande på golvet där du kommer att luta högtalarna för att förhindra att golvet skadas. ≥Eftersom varje spets bär upp en vikt på åtminstone 18 kg, kan de lämna märken och hack på installationsplatsen. För att förhindra att spetsarna skadar området, använd de medföljande spetsfötterna eller köp spetsfötter med stora kontaktytor och tillräcklig tålighet. ≥Om man flyttar högtalarna när spetsarna är fästa kan det skada golvet. Ta bort spetsarna innan du byter installationsplats. Metallfot Avståndsbricka Metallfot Metallfot (104) SB-R1_SQT0465_PPCEBEGGN_mst.book 8 ページ ２０１５年１月２３日　金曜日　午後４時４３分9 Svenska 1 Luta högtalarna bakåt och skruva in spetsarna i skruvhålen i de främre metallfötterna. När du använder spetsfötterna, placera dem under spetsarna. 2 Medan du riktar in toppen på spetsarna mot markeringarna på spetsfötterna, ska du långsamt ställa högtalaren så att den står upprätt. 3 På samma sätt som i steg 1 lutar du högtalarna framåt och skruvar in spetsarna i skruvhålen i de bakre metallfötterna. När du använder spetsfötterna, placera dem under spetsarna. 4 Placera avståndsbrickorna under spetsfötterna om högtalarna gungar. (> 8) Spetsfötter Högtalare (framifrån) Tjock matta etc. Skruva i spetsarna ordentligt till det tar stopp. Placera varje spetsfot så att sidan med där mitten är markerad är riktad uppåt. FELRÄTT (105) SB-R1_SQT0465_PPCEBEGGN_mst.book 9 ページ ２０１５年１月２３日　金曜日　午後４時４３分10 Högtalarna kan tippa i en katastrof som t.ex. en kraftfull jordbävning eller i en olycka. Av säkerhetsskäl ska du se till att fästa högtalarna så de inte tippar. Varje högtalare väger omkring 72 kg totalt. Kontrollera att högtalarplatserna är tillräckligt tåliga för att klara den vikten. Du kan få mer information av en installationstekniker. ∫ När du fäster högtalarna i en horisontell yta (golv, etc.) Fäst varje högtalare i golvet med vajrar eller liknande enligt bilden. ∫ När du fäster högtalarna i en vertikal yta (vägg, etc.) Gör en ögla med ett band eller liknande och dra den runt varje högtalare och fäst bandet i en stabil vägg eller pelare med en kraftig vajer, kedja eller liknande, enligt bilden.

≥Åtgärderna som beskrivs ovan garanterar inte skydd mot alla katastrofer och olyckor, inklusive jordbävningar. Observera att Panasonic inte är ansvariga för några skador på högtalarna, deras installationsplatser eller andra föremål, som orsakas av arbetet som utförts med att fästa högtalarna så att de inte tippar. ≥Om man använder spetsarna kommer högtalarna att kunna tippa lättare. Att förhindra att högtalarna tippar (106) SB-R1_SQT0465_PPCEBEGGN_mst.book 10 ページ ２０１５年１月２３日　金曜日　午後４時４３分11 Svenska Anslutningar Högtalarna levereras inte med högtalarkablar. Använd högtalarkablar som finns i handeln för att ansluta dem.

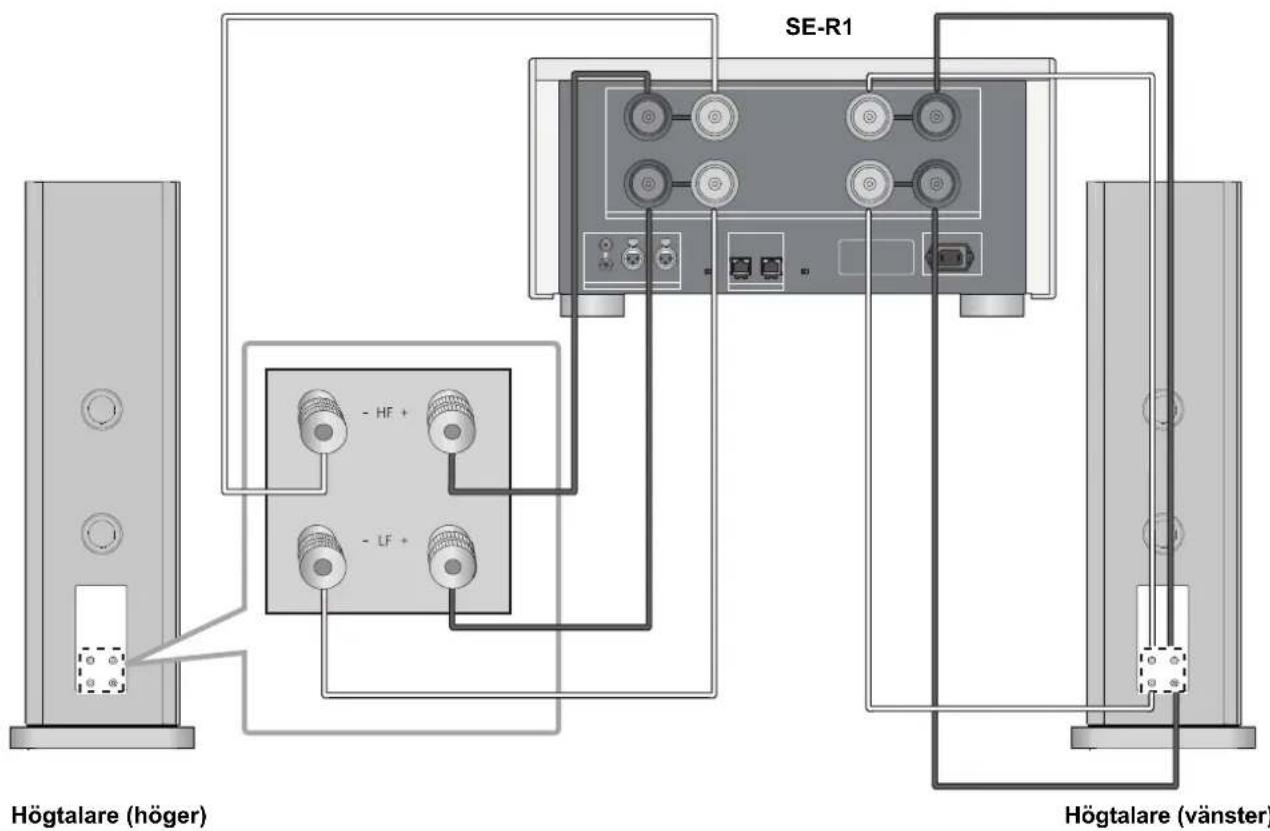

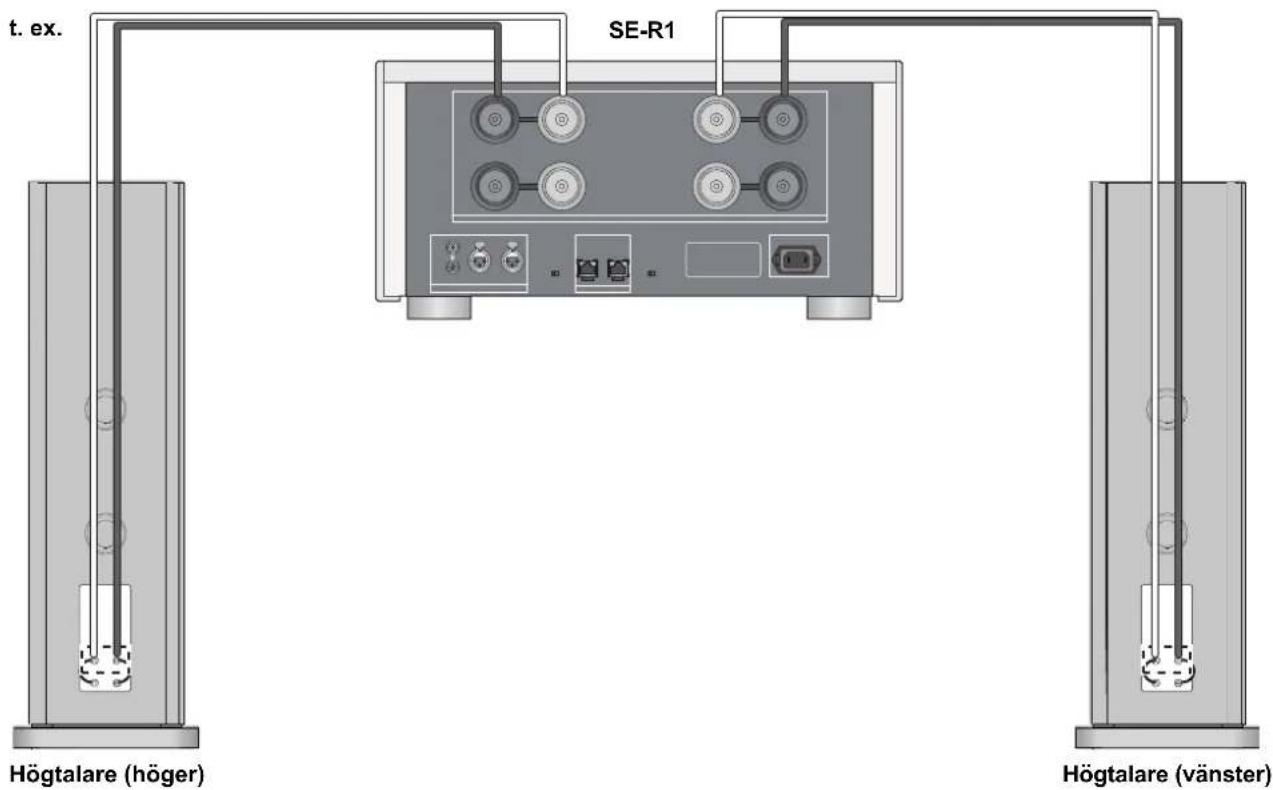

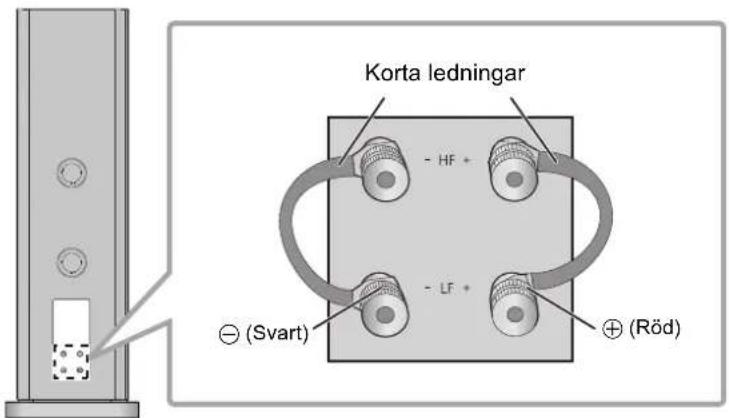

≥ Var försiktig så att du inte korsar (kortsluter) eller sätter högtalarsladdarnas poler på fel håll eftersom det kan skada förstärkaren. Hur du förbereder kablar och ansluter 1 Vrid rattarna för att lossa dem och sätt i kablarna i hålen. 2 Dra åt rattarna. - (Svart) + (Röd) Sätt inte i plastisoleringen. Högtalare (bakifrån) FEL (107) SB-R1_SQT0465_PPCEBEGGN_mst.book 11 ページ ２０１５年１月２３日　金曜日　午後４時４３分12 ≥Stäng av förstärkaren och dra ur dess nätsladd innan anslutning. ≥Se förstärkarens bruksanvisning för mer information. ∫ Anslutning med en kabel 1 Anslut de korta kablarna. 2 Anslut förstärkaren och högtalarna med högtalarkablar (finns i handeln). Att ansluta en förstärkare Korta ledningar - (Svart) + (Röd) Högtalare (bakifrån) Högtalare (vänster) Högtalare (höger) t. ex. SE-R1 (108) SB-R1_SQT0465_PPCEBEGGN_mst.book 12 ページ ２０１５年１月２３日　金曜日　午後４時４３分13 Svenska ∫ Anslutning med två kablar med två ledare (bi-wiring) ≥De korta ledningarna (medföljer) ska inte användas för anslutning med två kablar med två ledare.

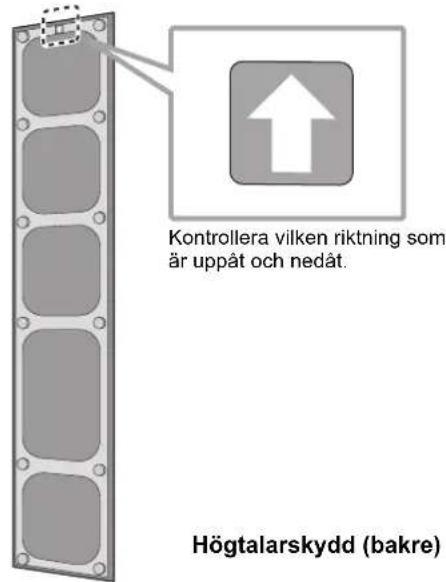

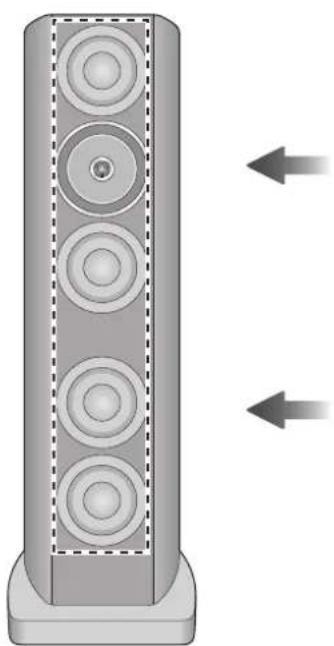

≥ Flytta inte på högtalaren medan högtalarkablarna är anslutna. Det kan orsaka kortslutning. ≥ När anslutningarna är färdiga, dra försiktigt i högtalarkablarna för att kontrollera att de sitter fast ordentligt. ≥ Koppla uttagens poler (+/-) korrekt. Om du inte gör det kan det orsaka negativa effekter på stereon eller funktionsfel. t. ex. SE-R1 Högtalare (vänster) Högtalare (höger) (109) SB-R1_SQT0465_PPCEBEGGN_mst.book 13 ページ ２０１５年１月２３日　金曜日　午後４時４３分14 Fäst högtalarskydden Högtalarna är utrustade med högtalarskydd som skyddar högtalarenheterna från damm. Använd magneter för att fästa högtalarskydden på högtalarenheterna. Kontrollera vilken riktning som är uppåt och nedåt på högtalarskydden genom att titta på illustrationen nedan, så att du sätter fast dem korrekt.

≥ Du kan njuta av överlägsen ljudkvalitet om du tar bort högtalarskydden före uppspelning. Högtalare (framifrån) Högtalarskydd (bakre) Kontrollera vilken riktning som är uppåt och nedåt. FELRÄTT (110) SB-R1_SQT0465_PPCEBEGGN_mst.book 14 ページ ２０１５年１月２３日　金曜日　午後４時４３分15 Svenska Anmärkningar om användning För att skydda högtalarna från skada orsakad av för hög ineffekt, observera följande försiktighetsåtgärder: ≥Minska volymen i följande fall för att undvika skador: jNär du spelar ljud med distorsion. jNär högtalarna mottar tjutande från en mikrofon eller grammofon, brus från en FM-sändning, eller kontinuerliga signaler från en oscillator, testskiva eller elektroniskt instrument. jNär du justerar ljudkvaliteten. jNär du sätter på och stänger av förstärkaren. ≥Undvik att höja volymnivån för mycket när du förstärker diskantljudet med en grafisk equalizer eller andra kontroller. ≥Undvik att mata ut överdrivet högt ljud med en förstärkare med liten effekt. Om du gör det kommer det att öka förstärkarens övertonsdistortion och kan skada högtalarna. ≥Du kan orsaka skador på dina högtalare, och förkorta deras bruksliv, om du spelar med hög volym under längre perioder. ≥Rör inte högtalaruttagen med dina händer eller andra föremål medan högtalarna används. Beroende på användningsförhållandena kan du utsätta dig för högspänning. Skötsel av apparat Torka högtalarna med den medföljande rengöringsduken. ≥Vrid ur en fuktad duk ordentligt för att rengöra vid svår smuts, torka av enheten och torka sedan av med en torr duk. ≥Använd inte lösningsmedel inklusive bensin, thinner, alkohol, köksrengöringsmedel, en kemisk torktrasa etc. Detta kan orsaka att det yttre höljet deformeras eller att ytskiktet försvinner. Specifikationer

≥ Specifikationerna kan ändras utan föregående meddelande. ≥ Vikt och mått är ungefärliga. Typ 6 st. 3,5-vägshögtalare, basreflextyp (koaxial 2-vägs mellanregister/inbyggd diskant) Högtalarenhet Woofer 16 cm konisk typ k4 Mellanregister/diskant Koaxial 16 cm platt typ k1 / 2,5 cm kupol typ k1 Impedans 4 ≠ Ineffekt (IEC) 300 W (MAX) 150 W (RATED) Ljudtrycksnivå 88 dB (2,83 V/m) 85 dB (W/m) Frekvensområde 20 Hz till 100 kHz (-16 dB) 28 Hz till 90 kHz (-10 dB) Frekvens med korskoppling 300 Hz, 3 kHz Mått (BkHkD) 408 mmk1.260 mmk522 mm Vikt Cirka 72 kg Variationsvidd för drifttemperatur 0
