BRUGSANVISNING SBR1E TECHNICS

Gama de humedades de funcionamiento De 20 % a 80 % RH (sin condensación) (75) SB-R1_SQT0465_PPCEBEGGN_mst.book 15 ページ ２０１５年１月２３日　金曜日　午後４時４３分4 Tak fordi du har købt dette produkt. Læs venligst disse instruktioner omhyggeligt igennem, før du anvender dette produkt, og gem vejledningen til fremtidig brug. Sikkerhedsforskrifter ≥ Produktet må ikke afmonteres eller ændres. Det kan medføre en skade eller brand. ≥ Anbring ikke højttalerne på et ustabilt sted, f.eks. på et bord, der rokker, eller på en hældende flade. Anbring aldrig højttalerne på en forhøjning eller ujævn flade eller på overflader, som kan blive udsat for vibrationer eller stød. Hvis højttalerne vælter eller falder ned, kan det medføre personskade. ≥ Opbevar de små søm utilgængeligt for børn. Hvis sømmene sluges ved en fejl, vil det have en skadelig fysisk virkning. Kontakt straks lægen, hvis du har mistanke om, at de små søm er blevet slugt. ≥ Hæng ikke højttalerne fra loftet eller direkte på væggen. Det kan resultere i, at højttaleren falder ned, hvilket kan medføre personskade. ≥ Anbring ikke genstande i basrefleksportene bag på højttalerne. Det kan medføre brand eller personskade. Hold øje med børnene, hvis de er i nærheden. ≥ Stå ikke ovenpå eller hæng ikke ned fra højttalerne. Hvis højttalerne vipper forover eller bagover, kan det medføre personskade. ≥ Brug ikke højttalerne i længere tid, hvis lyden er forvrænget. Det kan medføre, at højttalerne overopheder, som kan forårsage en fejl eller en brand. ≥ Anbring ikke tunge eller store genstande på højttalerne. Hvis højttalerne vælter eller falder ned, kan det medføre personskade. ≥ Rør aldrig membranerne. Det kan ødelægge membranerne, som kan medføre, at lyden ikke udsendes korrekt. ≥ Opbevar højttalerne utilgængeligt for børn, også småbørn. I modsat fald kan det medføre personskade, hvis højttalerne vælter. ≥ Anbring ikke højttalerne på steder, der kan blive udsat for meget høje temperaturer. Undgå især steder, som er udsat for direkte sollys eller ved siden af varmeapparater eller lignende. Bemærk også, at hvis dette sker, kan yderbeklædningen eller de indvendige dele blive forringet. ≥ Anbring ikke højttalerne på steder, som er udsat for fedtet røg eller damp, eller på fugtige eller støvede steder. Det kan nemlig medføre, at der føres elektricitet gennem olie, fugt eller støv, som kan forårsage en brand eller elektrisk stød. ≥ Hold magnetiske genstande væk fra produktet. Kraftige magneter inden i højttalerne og højttalernet kan ødelægge kreditkort, rejsekort, ure og andre genstande. ≥ Sæt ikke fingeren i basrefleksportene bag på højttalerne. Pas især på børn, da de kan komme til skade. ≥ Højttalerne må ikke tilsluttes en forstærker med et output på mere end det tilladelige input. Dette kan medføre, at højttalerne overopheder, som kan forårsage en brand. ≥ Hver højttaler skal bæres og installeres af mindst to personer. Hvis man taber den, skal den blive beskadiget. ≥ Fastgør højttalerne, så de ikke vipper frem- eller bagover. Hvis de vipper frem- eller bagover i en katastrofelignende situation, f.eks. et kraftigt jordskælv, eller ved et uheld, kan det medføre personskade. ADVARSEL FORSIGTIG! Produktidentifikationsmarkeringerne findes i enhedens bund. Indsamling af elektronikskrot Kun for Den Europæiske Union og lande med retursystemer Dette symbol på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter ikke må blandes med almindeligt husholdningsaffald. For korrekt behandling, indsamling og genbrug af gamle produkter, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning. Ved at skaffe sig af med dem på korrekt vis hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative påvirkninger af menneskers sundhed og miljøet. Ønsker du mere udførlig information om indsamling og genbrug skal du kontakte din kommune. Usagkyndig bortskaffelse af elektronikskrot kan eventuelt udløse bødeforlæggelse. (76) SB-R1_SQT0465_PPCEBEGGN_mst.book 4 ページ ２０１５年１月２３日　金曜日　午後４時４３分5 Dansk Indholdsfortegnelse Tilbehør

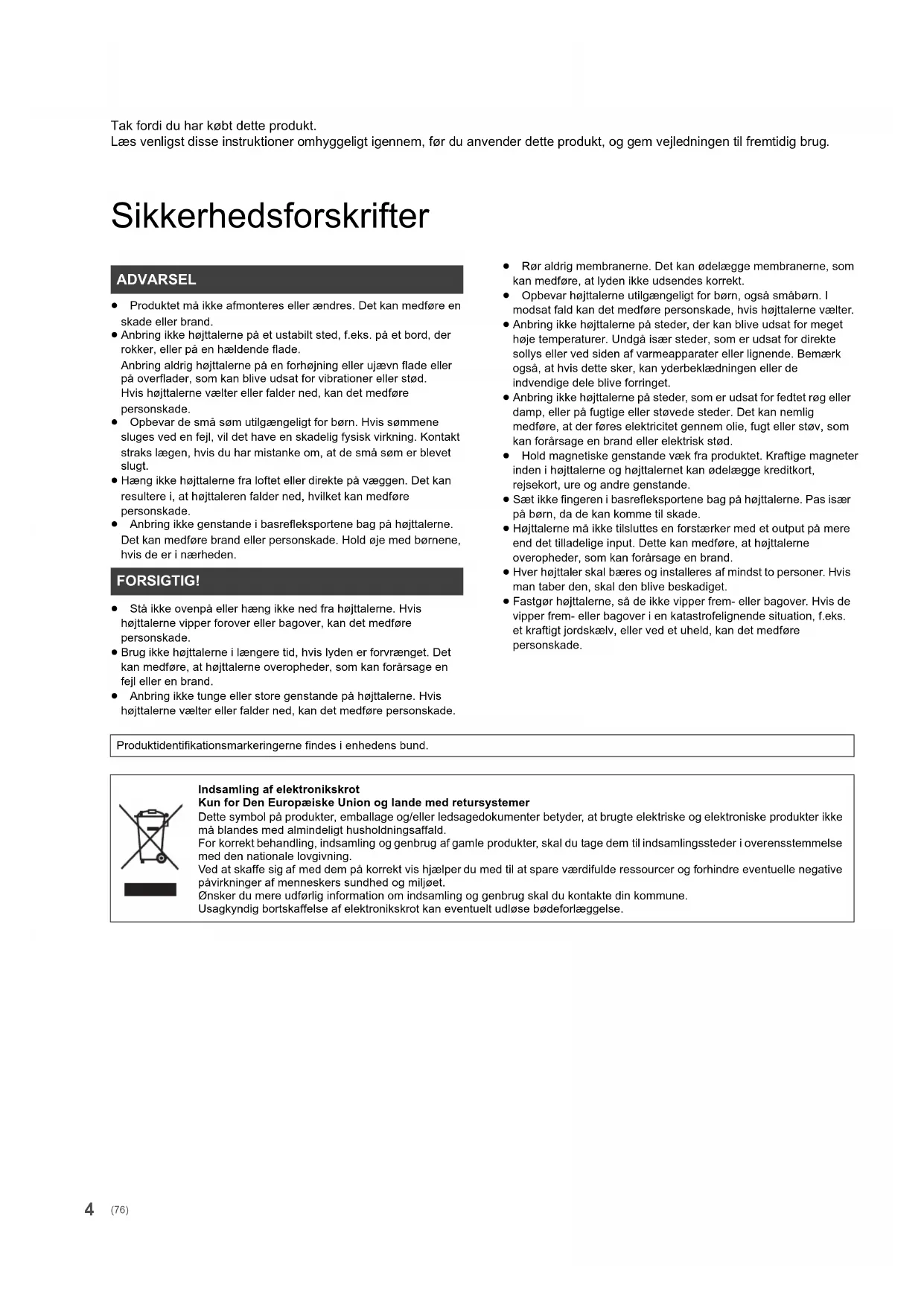

• ≥ Korrekte produktnumre angivet i denne betjeningsvejledning gælder fra og med november 2014. Ændringer kan ske. ≥ Der følger ikke højttalerkabler med højttalerne. Benyt højttalerkabler, som kan købes i handelen. Sikkerhedsforskrifter p. 4
• Tilbehør p. 5
• Om denne enhed p. 6
• Installation p. 7
• Tilslutninger p. 11
• Fastgørelse af højttalernet p. 14
• Bemærkninger om brug af højttalere p. 15
• Vedligeholdelse af apparatet p. 15
• Specifikationer Om beskrivelserne i denne betjeningsvejledning ≥De viste illustrationer kan være forskellige fra dit apparat. ∏ 4 spidser ∏ 4 spidssko ∏ 4 afstandsholdere ∏ 1 rengøringsklud ∏ 2 korte ledninger ∏ 1 højttalernet (77) SB-R1_SQT0465_PPCEBEGGN_mst.book 5 ページ ２０１５年１月２３日　金曜日　午後４時４３分6 Om denne enhed ∫ Navne på højtalerdele og -funktioner ∫ Anbefalede anordninger Vi anbefaler brugen af Technics-anordninger (ekstraudstyr) for en bedre lydkvalitet. p. 15

Flad 2-vejs koaksial-højttalerenhed Den sidste nye flade koaksiale tovejshøjttaler har en dome tweeter, som kan gengive frekvenser på op til 100 kHz, omfatter en stiv letvægtsmembran af kulstofsgrafit. Desuden har højttalerenheden en flad mellemmembran, der fjerner frekvensforstyrrelser fra hulrumseffekten, som skyldes keglemembran. Resultatet er en punktlydkilde, hvormed der opnås en fantastisk lydlokalisering og dermed problemfrie retningsegenskaber på tværs af hele frekvensområdet uden spidser eller dyk.

Woofer med lav forvrængning og langt slag Wooferen har lav forvrængning og en fremragende respons ved gengivelse af frekvenser, selv med stor amplitude, og giver en baslyd med et bredt dynamisk område.

Rundt kabinet med høj stivhed Kabinettet er udviklet til at bortskaffe uønsket vibration, brydningsrefleksion og stationære bølger og muliggør en gengivelse af et nøjagtigt, fyldigt lydmiljø.Produktnavn ModelnummerStereo effektforstærker SE-R1Netværkslydkontrolafspiller SU-R1

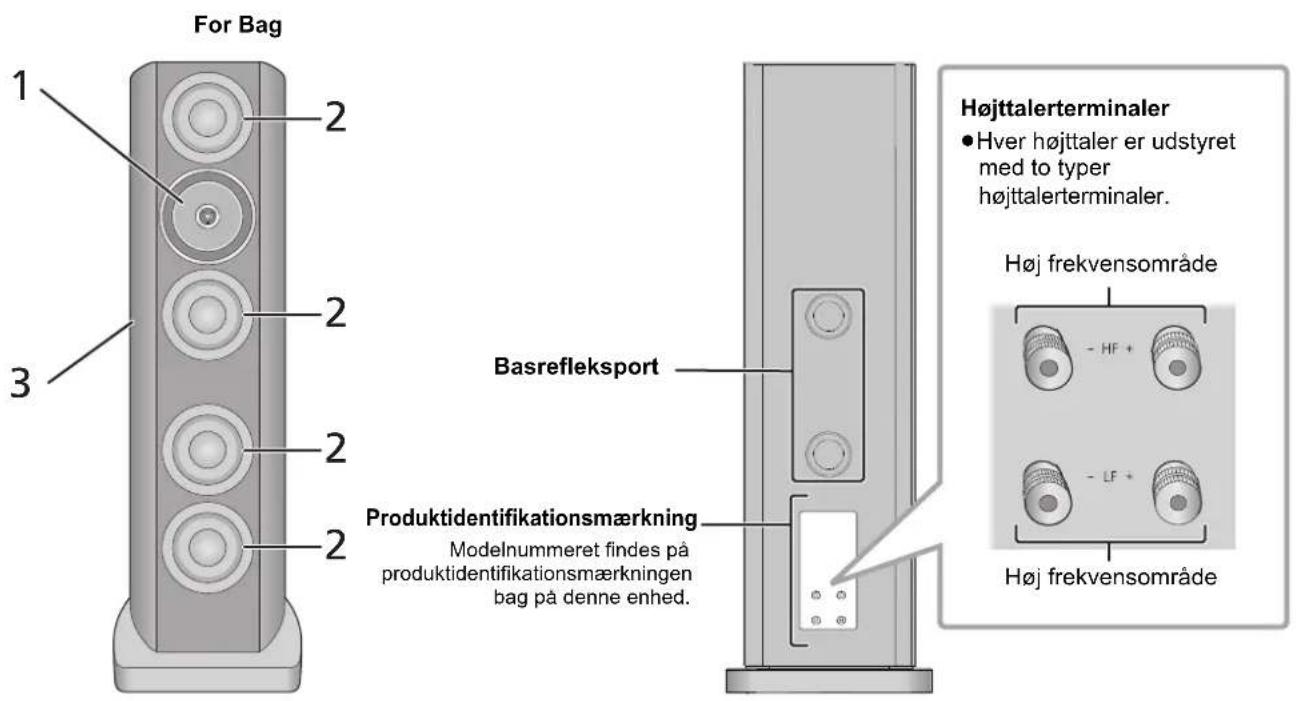

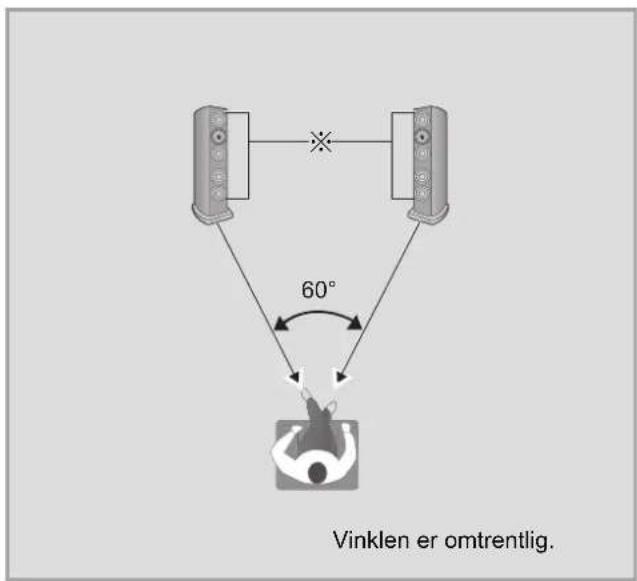

For BagBasrefleksportHøjttalerterminaler≥Hver højttaler er udstyret med to typer højttalerterminaler.ProduktidentifikationsmærkningModelnummeret findes påproduktidentifikationsmærkningenbag på denne enhed.Høj frekvensområdeHøj frekvensområde (78) SB-R1_SQT0465_PPCEBEGGN_mst.book 6 ページ ２０１５年１月２３日　金曜日　午後４時４３分7 Dansk Installation ≥Hver højttaler skal bæres og installeres af mindst to personer. ≥Højttalerenhederne bør ikke berøres. Det kan medføre en forkert lydkvalitet. ≥Anbring højttalerne i ca. samme afstand fra lytteposition. ≥Højttalerne frembringer baslyden fra basrefleksportene bagpå og foran. Installér højttalerne i en afstand på mindst 5 cm væk fra væggene, så de ikke dækker basrefleksportene bagpå. ≥Hold forstærkeren eller andre enheder og højttalerne i en afstand på mindst 1 cm væk fra hinanden. ∫ For en optimal position Lydstyrken og kvaliteten af baslyden, lydlokalisering, lydmiljø og andre faktorer, som bestemmer lydkvaliteten, varierer afhængigt af denne enheds installationssted, lyttepositionen, rumforholdene og andre faktorer. Se informationen nedenfor ved installation af højttalerne. Sådan bestemmer du en installationsplacering ≥Hver højttaler har en masse på ca. 72 kg. Kontrollér, at installationsstedet er tilstrækkeligt stærkt for at bære denne masse. ≥Hvis du skal sikre, at højttalerne ikke vipper over, skal du kontakte en installatør. Gulvets og væggenes styrke skal kontrolleres. (> 10) ≥Placer højtalerne på en flad og sikker overflade. Hvis højttalerne rokker, når de er placeret, skal du bruge afstandsholderne. (> 8) ≥For at minimere forskellen i lydkvaliteten mellem venstre og højre højttaler, skal de installeres, så lydforholdene (lydrefleksion og -absorption) omkring disse er den samme. Justering af afstande mellem bagsiden af højttalerne og væggene Hvis du installerer højttalerne tæt på en væg eller i et hjørne, bliver baslyden kraftigere. Men hvis højttalerne stilles for tætte på væggen eller hjørnet, kan lydlokaliseringen og lydmiljøet blive forringet. Hvis dette sker, skal du justere afstanden mellem højttalerne og frontvæggen, så den er mellem 30 cm til 60 cm. (Bemærk, at afstanden mellem højttalerne og sidevæggen skal mindst være 60 cm.) ≥Træk ikke i højttalerne med stor kraft. Det kan medføre, at polstringerne på højttalernes fødder falder af, og det kan beskadige både højttalerne og gulvet. Justering af højtalernes højde og vinkel Anbring forsiden af højttalerne på skrå mod lytteren. Følg disse trin, så højttalerne leverer en mere nøjagtig lydlokalisering. Justering af rummets akustik og speaker-placering Afhængigt af rummets miljø (herunder størrelsen og udformningen af rummet, afstand til vægge og genlydniveau), kan visse lyde forekomme overdrevne eller dæmpede, så de bliver svære at høre. I sådanne tilfælde kan det afhjælpe problemet, hvis du justerer genlydniveauet, ændrer lyttepositionen eller dækker vægge og vinduer til med tykke gardiner. ≥Spidserne kan fremhæve lydkvaliteten. (> 8) 60° f.eks. Vinklen er omtrentlig. ※ Højttalerenheder

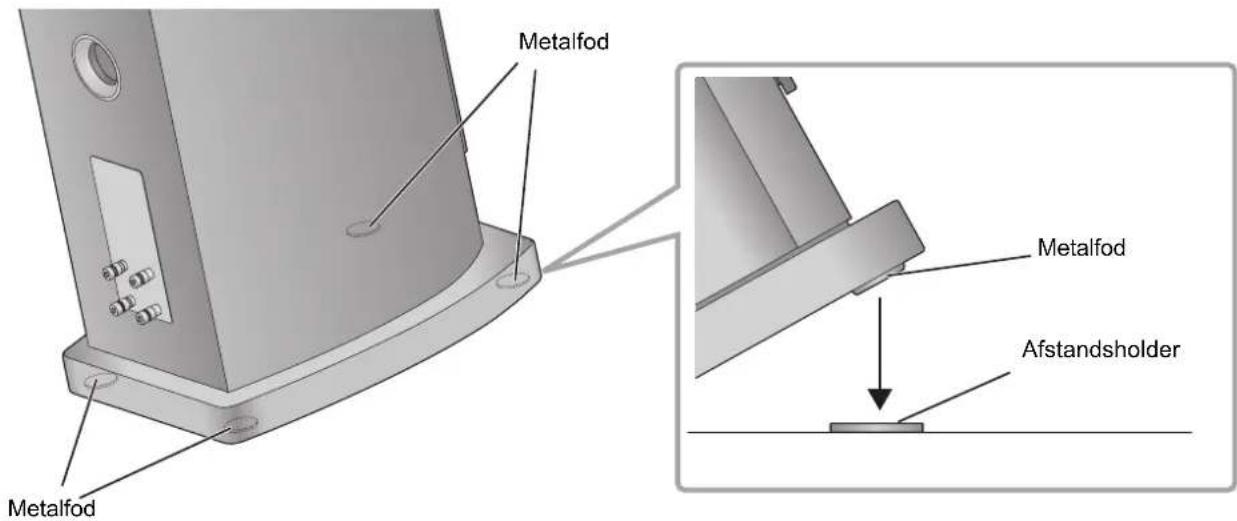

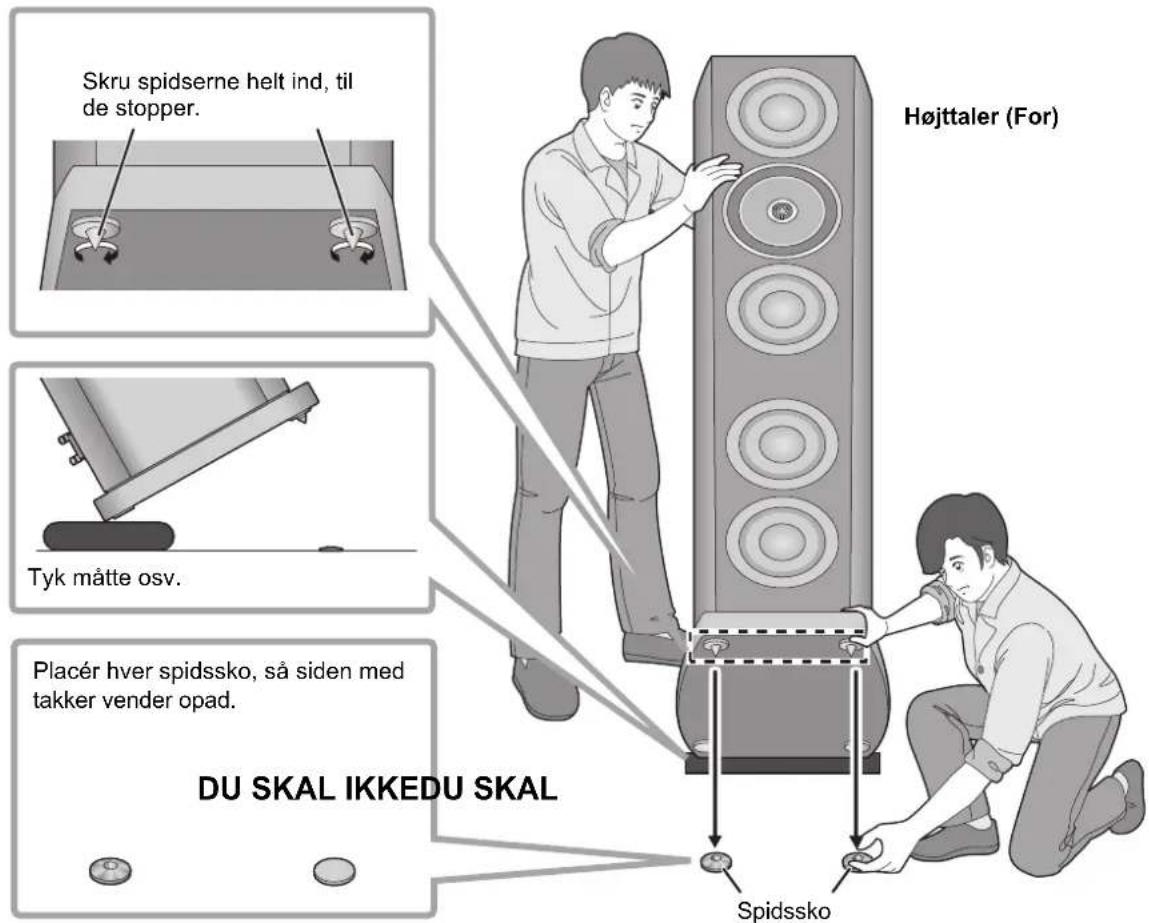

(79) SB-R1_SQT0465_PPCEBEGGN_mst.book 7 ページ ２０１５年１月２３日　金曜日　午後４時４３分8 ∫ Fastgørelse af afstandsholdere Anbring højttalerne på en overflade, der ikke kan blive ødelagt, som f.eks. et væg-til-væg gulvtæppe, eller en overflade, der godt må blive ridset. ≥Hvis højttalerne rokker, skal der anbringes afstandsholderne under metalfødderne. Det forhindrer, at metalfødderne rokker på højttalerplaceringerne. ∫ Fastgørelse af spidser Spidserne kan fremhæve lydkvaliteten. Om afstandsholdere og spidser ≥Hold spidser uden for børns rækkevidde for at forhindre, at de sluger dem. ≥Panasonic er ikke ansvarlig for personskader eller beskadigelser, som skyldes forkert samling eller håndtering af produktet. Man må ikke fastgøre tilbehør på andre måder end vist og anvist i denne betjeningsvejledning. ≥Hver højttaler har en masse på ca. 72 kg. Hvis du vipper højttalerne for at fastgøre spidserne, skal du sørge for, at arbejdet udføres af mindst to personer. Når du fastgør spidserne, skal du passe på, at du ikke får fingrene eller tæerne i klemme mellem højttalerne og gulvet, eller når du vipper højttalerne. Desuden skal du sørge for, at du lægger en tyk måtte eller lignende på siden af gulvet, når du vipper højttalerne over for at forhindre, at gulvet bliver ødelagt. ≥Da spidserne understøtter en masse på mindst ca. 18 kg, kan spidserne efterlade mærker og nedtryk på installationsstedet. For at forhindre, at spidserne ødelægger noget, skal du bruge de medfølgende spidssko eller købe spidssko med store kontaktflader og af en passende styrke. ≥Når du flytter højttalerne med spidser på, kan det ødelægge gulvet. Før du ændrer installationssted, skal du flytte spidserne. Metalfod Afstandsholder Metalfod Metalfod (80) SB-R1_SQT0465_PPCEBEGGN_mst.book 8 ページ ２０１５年１月２３日　金曜日　午後４時４３分9 Dansk 1 Vip højttaleren bagud, og skru spidserne i skruehuller på de forreste metalfødder. Når du bruger spidssko, skal de anbringes under spidserne. 2 Mens du justerer spidserne med indhakkene på spidsskoenen, skal du langsomt bringe højttaleren tilbage til opretstående position. 3 Ligesom under trin 1 skal du vippe højttaleren frem og skrue spidserne ind i skruehullerne på de bageste metalfødder. Når du bruger spidssko, skal de anbringes under spidserne. 4 Hvis højttalerne rokker, skal du anbringe afstandsholderne under spidsskoene. (> 8) Spidssko Højttaler (For) Tyk måtte osv. Skru spidserne helt ind, til de stopper. Placér hver spidssko, så siden med takker vender opad.

(81) SB-R1_SQT0465_PPCEBEGGN_mst.book 9 ページ ２０１５年１月２３日　金曜日　午後４時４３分10 Højttalerne kan vippe frem- eller bagover i en katastrofelignende situation, f.eks. et kraftigt jordskælv, eller ved et uheld. For din sikkerheds skyld bør du fastgøre højttalerne, så de ikke kan vippe frem- eller bagover. Hver højttaler vejer ca. 72 kg i alt. Kontrollér, at højtalerplaceringerne er tilstrækkeligt stærke for at modstå denne vægt. Kontakt en montør for yderligere oplysninger. ∫ Når højttalerne fastgøres på en vandret overflade (gulv osv.) Fastgør hver af højttalerne på gulvet med ledninger eller lignende, som vist på illustration. ∫ Når højttalerne fastgøres på en lodret overflade (væg osv.) Læg et bånd eller lignende omkring hver af højttalerne, og forbind det til en solid væg eller søjle vha. en solid ledning, kæde eller lignende, som vist på illustration.

≥Ovennævnte foranstaltninger garanterer ikke beskyttelse mod alle katastrofer og uheld, herunder jordskælv. Bemærk, at Panasonic ikke er ansvarlig for eventuelle skader på højttalerne, installationsstederne eller på andre genstande som et resultat af det arbejde, der udføres for at sikre, at højttalerne ikke vipper frem- eller bagover. ≥Brugen af spidser eller lignende nedenunder gør, at højttalerne lettere kan vippe frem- eller bagover. Sådan forhindrer du, at højttalerne vipper frem- eller bagover (82) SB-R1_SQT0465_PPCEBEGGN_mst.book 10 ページ ２０１５年１月２３日　金曜日　午後４時４３分11 Dansk Tilslutninger Der følger ikke højttalerkabler med højttalerne. Benyt højttalerkabler, som kan købes i handelen.

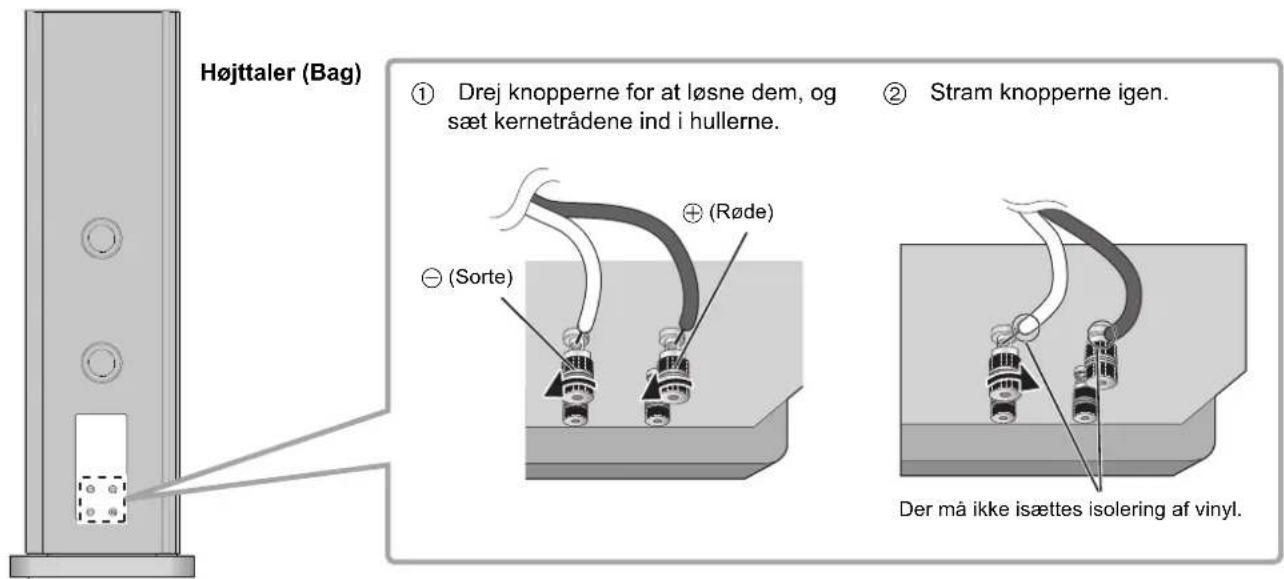

≥ Pas på ikke at krydse (kortslutte) højttalerledninger eller vende polariteten om, da forstærkeren kan blive beskadiget. Tilslutning af højttalerkabler 1 Drej knopperne for at løsne dem, og sæt kernetrådene ind i hullerne. 2 Stram knopperne igen. - (Sorte) + (Røde) Der må ikke isættes isolering af vinyl. Højttaler (Bag)

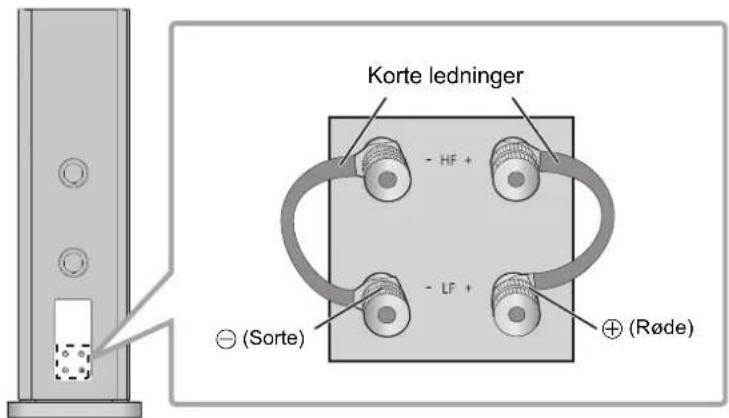

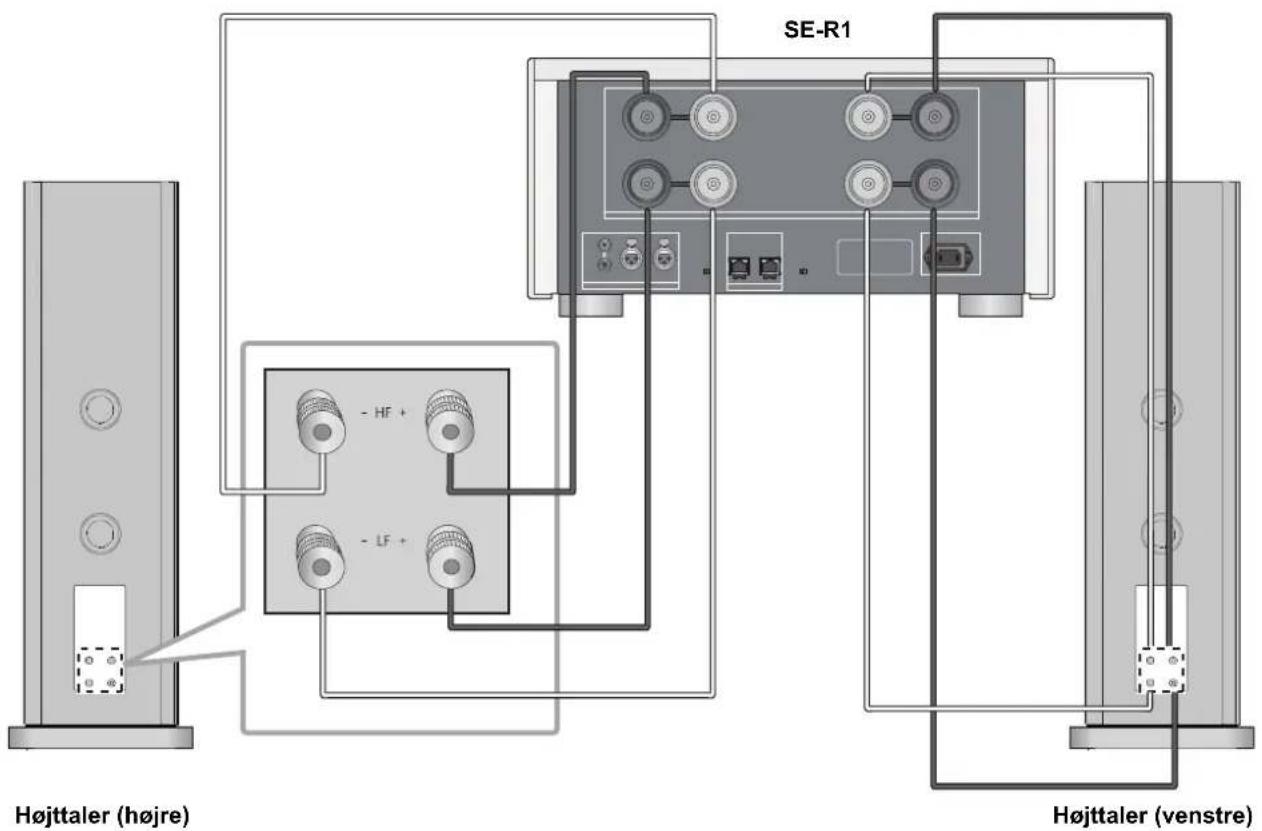

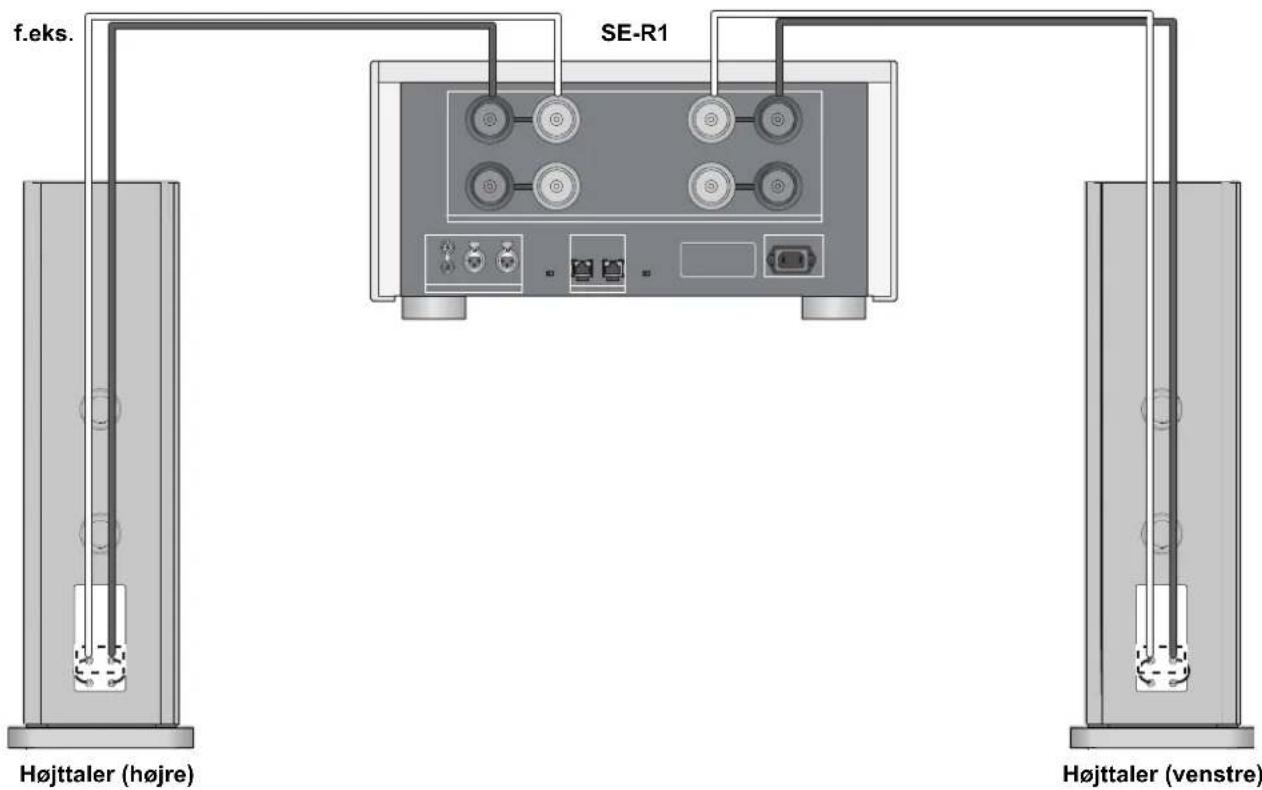

(83) SB-R1_SQT0465_PPCEBEGGN_mst.book 11 ページ ２０１５年１月２３日　金曜日　午後４時４３分12 ≥Sluk for forstærkeren, og tag strømledningen ud før tilslutning. ≥Se forstærkerens betjeningsvejledning for yderligere oplysninger. ∫ Enkelt ledningsforbindelse 1 Tilslut de korte ledninger. 2 Tilslut forstærker og højttalere med højttalerkabler (kan fås i handelen). Tilslutning til af en forstærker Korte ledninger - (Sorte) + (Røde) Højttaler (Bag) Højttaler (venstre) Højttaler (højre) f.eks. SE-R1 (84) SB-R1_SQT0465_PPCEBEGGN_mst.book 12 ページ ２０１５年１月２３日　金曜日　午後４時４３分13 Dansk ∫ Dobbelt ledningsforbindelse ≥De korte ledninger (medfølger) anvendes ikke til dobbelt ledningsforbindelse.

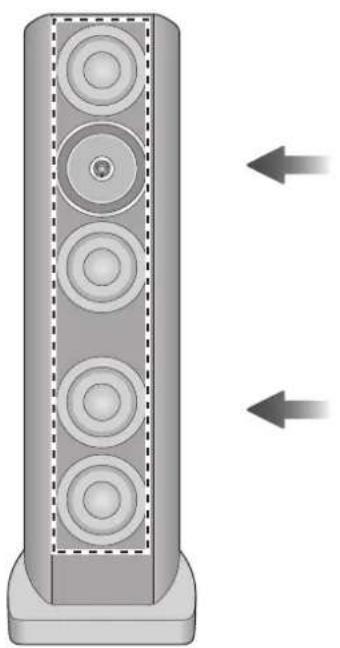

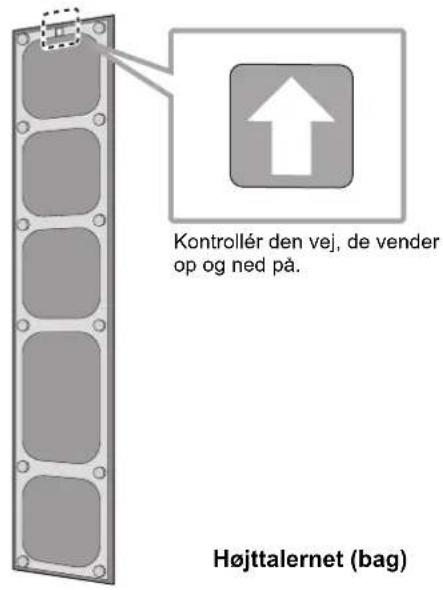

≥ Du må ikke flytte højttaleren, mens højttalerkablerne er tilsluttet. Det kan medføre en kortslutning. ≥ Når tilslutningerne er udført, skal du trække let i højttalerkablerne for at kontrollere, at de er korrekt tilsluttet. ≥ Forbind terminalernes polariteten (+/-) korrekt. I modsat fald kan det påvirke stereoeffekten eller medføre en fejlfunktion. f.eks. SE-R1 Højttaler (venstre) Højttaler (højre) (85) SB-R1_SQT0465_PPCEBEGGN_mst.book 13 ページ ２０１５年１月２３日　金曜日　午後４時４３分14 Fastgørelse af højttalernet Højttalerne leveres med højttalernet, som beskytter højttalerenhederne mod støv. Brug magneter til at fastgøre højttalernettene på højttalerenhederne. For at fastgøre højttalernettene korrekt skal du kontrollere den vej de vender op og ned på ved at se illustrationen nedenfor.

≥ Du kan få glæde af en meget høj lydkvalitet ved at fjerne højttalernettene før afspilning. Højttaler (For) Højttalernet (bag) Kontrollér den vej, de vender op og ned på.

(86) SB-R1_SQT0465_PPCEBEGGN_mst.book 14 ページ ２０１５年１月２３日　金曜日　午後４時４３分15 Dansk Bemærkninger om brug af højttalere Vær opmærksom på følgende foranstaltninger for at beskytte højttalerne mod overdreven effekt: ≥Sænk lydstyrken i følgende tilfælde for at undgå skade: jVed afpilning af forvrænget lyd. jHvis højttalerne udsættes for hylen fra en mikrofon eller en pladespiller, støj fra FM-udsendelser eller uafbrudte signaler fra en oscillator, en testdisk eller et elektronisk instrument. jNår lydkvaliteten indstilles. jNår der tændes og slukkes for forstærkeren. ≥Undgå at øge lydstyrken for meget under fremhævelse af diskanten vha. en grafisk equalizer (modforvrænger) eller andre kontrolelementer. ≥Undgå at skrue helt oppe for lyden med en forstærker med en lille effekt. Det kan forøge forstærkerens forvrængning og beskadige højttalerne. ≥Højttalerne kan lide skade og deres levetid afkortes, hvis der spilles med høj lydstyrke i længere tid. ≥Rør aldrig højttalerstikkene med hænderne eller andre genstande, mens højttalerne er i brug. Afhængigt af brugsbetingelserne, kan du blive udsat for højspænding. Vedligeholdelse af apparatet Tør højttalerne af med den medfølgende rengøringsklud. ≥Hvis der er meget snavs, vrid da en våd klud godt, og tør snavset af. Tør efter med en tør klud. ≥Brug aldrig opløsningsmidler, herunder benzin, fortynder, sprit, opvaskemiddel, klude imprægneret med et kemikalie osv. Det kan forårsage, at kabinettets udvendige side eller belægning skæmmes, eller at belægningen skaller af. Specifikationer

≥ Specifikationerne kan ændres uden forudgående meddelelse herom. ≥ Masse og dimensioner er omtrentlige. Type 3,5-vejs 6 højttalere, basreflekstype (koaksial 2-vejs mellemtoneområde/indbyggede tweetere) Højttalerenhed Woofer 16 cm konisk type k4 Mellemtoneområde/tweeter Koaksial 16 cm flad type k1 / 2,5 cm domtype k1 Impedans 4 ≠ Strømindgang (IEC) 300 W (MAX) 150 W (RATED) Lydtryksniveau 88 dB (2,83 V/m) 85 dB (W/m) Frekvensområde 20 Hz til 100 kHz (-16 dB) 28 Hz til 90 kHz (-10 dB) Overføringshastighed 300 Hz, 3 kHz Dimensioner (VkHkD) 408 mmk1.260 mmk522 mm Masse Ca. 72 kg Driftstemperaturinterval 0
