MANUALE UTENTE SBR1E TECHNICS

Plage d’humidité de service 20 % à 80 % RH (sans condensation) (51) SB-R1_SQT0465_PPCEBEGGN_mst.book 15 ページ ２０１５年１月２３日　金曜日　午後４時４３分4 La ringraziamo dell’acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri. Precauzioni per la sicurezza ≥ Non smontare o modificare il prodotto, perché si potrebbero causare danni o sviluppare incendi. ≥ Non posizionare i diffusori su supporti instabili, come un tavolo instabile o una superficie inclinata. Non posizionare i diffusori su superfici elevate o irregolari o su superfici vulnerabili a vibrazioni o colpi. Se i diffusori si inclinano o cadono, potrebbero provocare lesioni personali. ≥ Mantenere le punte fuori dalla portata dei bambini. Se ingerite accidentalmente, provocano effetti avversi sul fisico. Se si sospetta che le punte siano state ingerite, consultare immediatamente un medico. ≥ Non appendere gli altoparlanti al soffitto o a una parete. In caso contrario gli altoparlanti potrebbero cadere, procurando lesioni alle persone presenti. ≥ Non inserire oggetti all'interno dei fori delle porte bass reflex nella parte posteriore. Esiste il rischio che si sviluppi un incendio, o che qualcuno rimanga ferito. Prestare grande attenzione ai bambini. ≥ Non stare in piedi sopra ai diffusori e non appendersi ad essi. Se i diffusori si ribaltano o si danneggiano, questo potrebbe causare lesioni personali. ≥ Non usare a lungo i diffusori quando il suono è distorto. Farlo potrebbe causare il riscaldamento eccessivo dei diffusori e causare un malfunzionamento o un incendio. ≥ Non posizionare oggetti pesanti o di grandi dimensioni sui diffusori. Se i diffusori si ribaltano o cadono, questo potrebbe causare lesioni personali. ≥ Non toccare i diaframmi. I diaframmi potrebbero danneggiarsi, e di conseguenza, il suono potrebbe non essere emesso correttamente. ≥ Mantenere i diffusori fuori dalla portata dei bambini, altrimenti la caduta dei diffusori potrebbe causare lesioni personali. ≥ Non posizionare i diffusori in posizioni soggette a temperature estremamente elevate. In particolare, evitare posizioni esposte a luce del sole diretta e vicino ad apparecchiature di riscaldamento. Notare anche che questo potrebbe causare il deterioramento della struttura esterna o dei componenti interni. ≥ Non posizionare i diffusori in posizioni soggette a fumi o vapori grassi, o in posizioni umide o polverose. L'elettricità potrebbe essere condotta attraverso olio, umidità o polvere, causando un incendio o una scossa elettrica. ≥ Tenere lontano dal prodotto gli oggetti magnetici. I potenti magneti che si trovano all'interno dei diffusori e sulle griglie dei diffusori potrebbero danneggiare carte e schede con banda magnetica, orologi ed altri oggetti. ≥ Non mettere le dita all'interno delle porte Bass reflex nella parte posteriore degli altoparlanti. Prestare grande attenzione ai bambini, perché potrebbero ferirsi. ≥ Non collegare i diffusori ad un amplificatore caratterizzato da una potenza superiore a quella consentita dai diffusori. Potrebbe provocare il riscaldamento eccessivo dei diffusori, con conseguente principio di incendio. ≥ Ciascun diffusore deve essere trasportato ed installato da almeno due persone. La caduta dei diffusori può provocare lesioni. ≥ Fissare i diffusori per evitare che si ribaltino. Il ribaltamento, nel

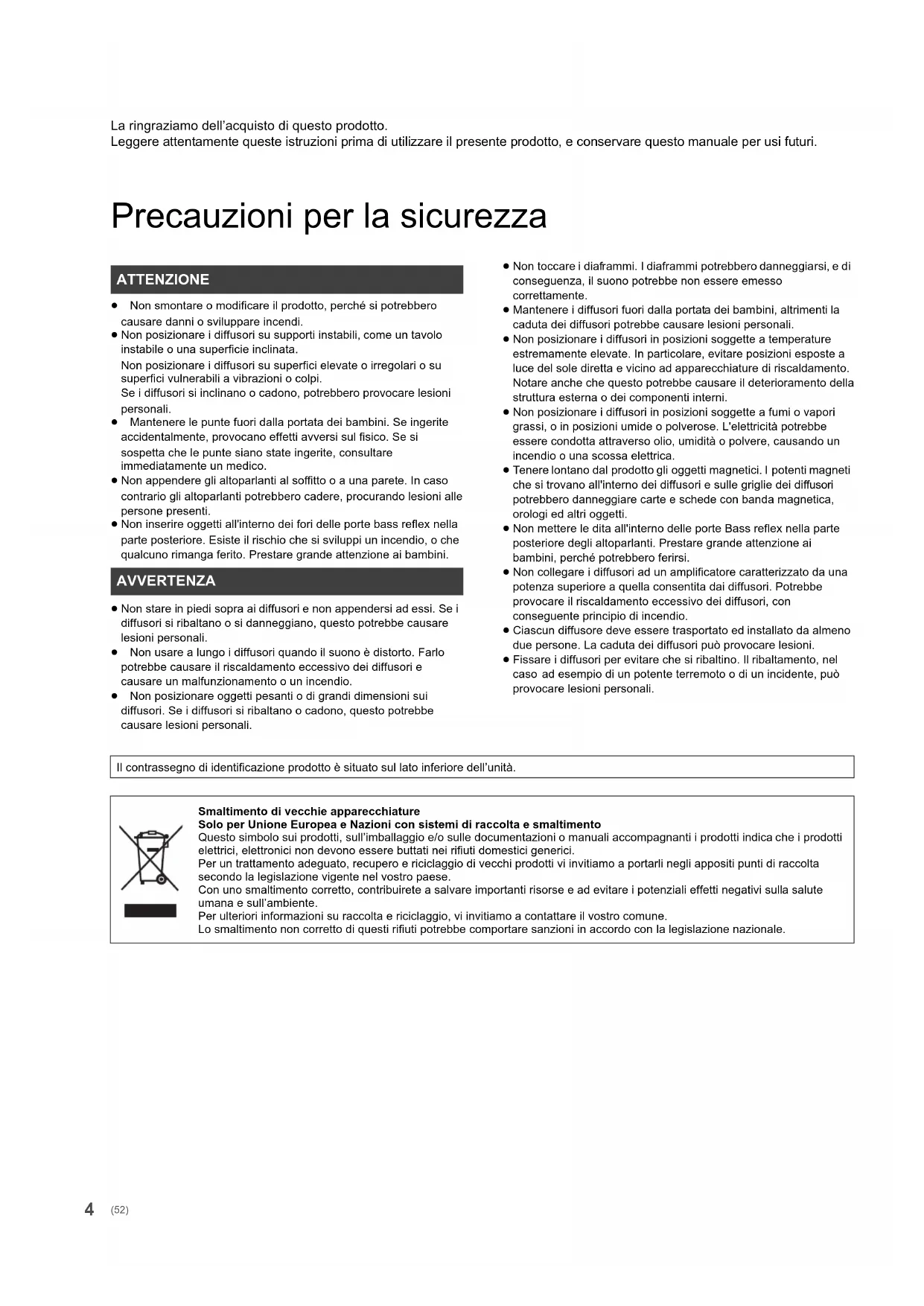

aso ad esempio di un potente terremoto o di un incidente, può provocare lesioni personali. ATTENZIONE AVVERTENZA Il contrassegno di identificazione prodotto è situato sul lato inferiore dell’unità. Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questo simbolo sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. (52) SB-R1_SQT0465_PPCEBEGGN_mst.book 4 ページ ２０１５年１月２３日　金曜日　午後４時４３分5 Italiano Indice Accessori

• ≥ I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a novembre 2014. Tali codici sono soggetti a modifica. ≥ I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio. Precauzioni per la sicurezza p. 4
• Accessori p. 5
• Informazioni su questa unità p. 6
• Installazione p. 7
• Connessioni p. 11
• Fissaggio delle griglie dei diffusori p. 14
• Note sull'utilizzo p. 15
• Cura dell’unità p. 15

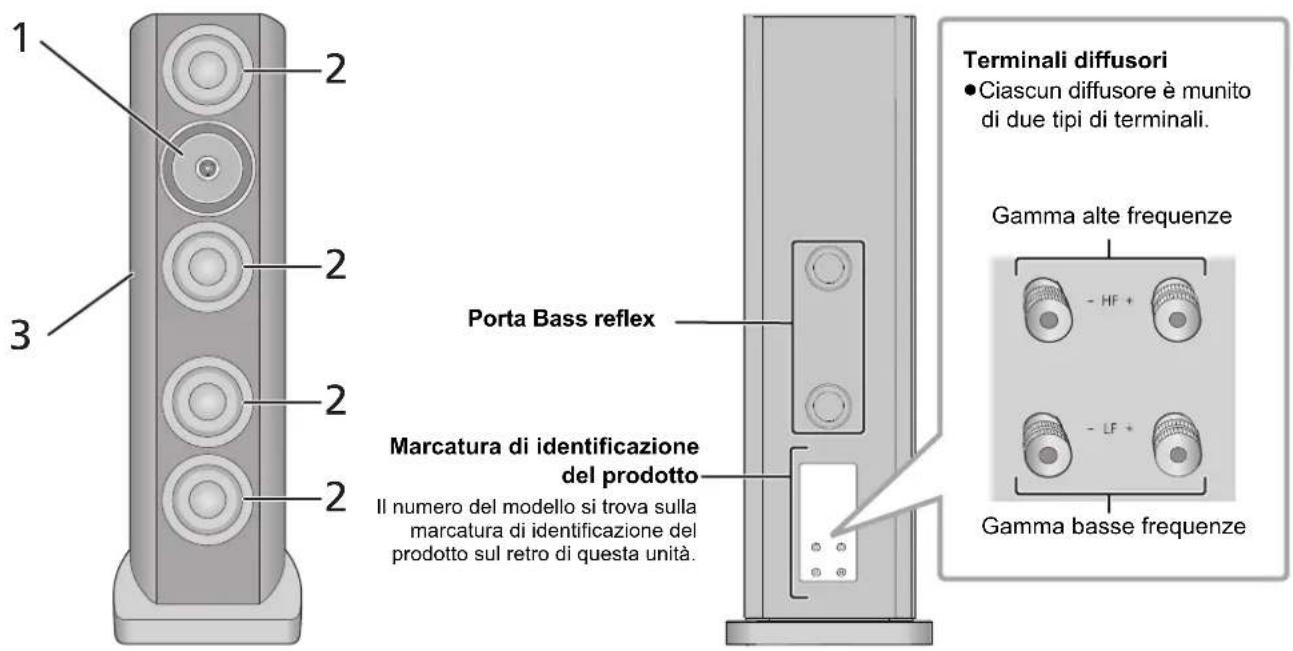

• Specifiche Descrizioni contenute in queste istruzioni per l’uso ≥L’aspetto dell’unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell’unità in dotazione. ∏ 4 punte ∏ 4 sottopunte ∏ 4 distanziatori ∏ 1 panno per pulizia ∏ 2 cavetti ∏ 1 griglia dei diffusori (53) SB-R1_SQT0465_PPCEBEGGN_mst.book 5 ページ ２０１５年１月２３日　金曜日　午後４時４３分6 Informazioni su questa unità ∫ Nomi delle parti e caratteristiche degli altoparlanti ∫ Dispositivi consigliati Per una migliore qualità dell'audio si consiglia di utilizzare i seguenti dispositivi Technics (opzionali). p. 15

Altoparlante piatto coassiale a 2 vie Il diffusore di nuova concezione con due altoparlanti piatti coassiali dispone di un tweeter a cupola in grado di riprodurre frequenze sino a 100 kHz, che incorpora un diaframma rigido e leggero in grafite di carbonio. Inoltre, il diffusore dispone di un diaframma piatto per i medi che elimina il disturbo caratteristico della frequenza dovuto all'effetto cavità causato dal diaframma a cono. Il risultato è una fonte sonora puntiforme che consente una eccezionale localizzazione del suono e fornisce ottime caratteristiche direzionali sull'intera gamma di frequenza in modo lineare.

Woofer caratterizzato da bassa distorsione e lunga escursione Il woofer offre bassa distorsione ed una eccezionale risposta nella riproduzione di frequenze anche con ampiezza estesa, ottenendo bassi con una estesa gamma dinamica.

Cabinet arrotondato, estremamente rigido Progettato in modo da eliminare le vibrazioni indesiderate, la diffrazione della riflessione e le onde stazionarie, il mobiletto consente la riproduzione di un ambiente sonoro ricco e fedele.Nome del prodotto Numero modelloAmplificatore di potenza stereo SE-R1Network Audio Control Player SU-R1

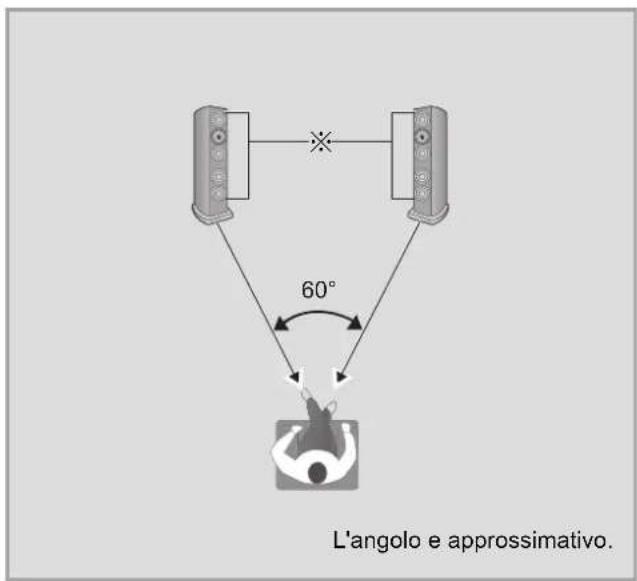

Parte anteriore Parte posteriorePorta Bass reflexTerminali diffusori≥Ciascun diffusore è munito di due tipi di terminali.Marcatura di identificazionedel prodottoIl numero del modello si trova sullamarcatura di identificazione delprodotto sul retro di questa unità.Gamma basse frequenzeGamma alte frequenze (54) SB-R1_SQT0465_PPCEBEGGN_mst.book 6 ページ ２０１５年１月２３日　金曜日　午後４時４３分7 Italiano Installazione ≥Ciascun diffusore deve essere trasportato ed installato da almeno due persone. ≥Non toccare i diffusori. In caso contrario si rischia di compromettere la qualità dell'audio. ≥Posizionare i diffusori all'incirca alla stessa distanza dalla posizione di ascolto. ≥I diffusori emettono i suoni bassi dalle porte bass reflex sul retro dell'unità, oltre che dal davanti. Installare i diffusori ad una distanza di almeno 5 cm dalle pareti, in modo che le porte bass reflex sul retro non risultino coperte. ≥Tenere l'amplificatore o qualsiasi altro dispositivo lontano dai diffusori almeno 1 cm. ∫ Per un posizionamento ottimale La qualità ed il volume dei bassi, la localizzazione del suono, l'ambiente sonoro e altri fattori che determinano la qualità dell'audio, variano a seconda del punto in cui è installata questa unità, della posizione di ascolto, delle condizioni della stanza e di altri fattori. Quando si installano gli altoparlanti, tenere conto di quanto segue. Scelta del punto di installazione. ≥Ciascun diffusore ha una massa di circa 72 kg. Verificare che la posizione di installazione sia sufficientemente robusta da sopportare questo peso. ≥Se è necessario assicurare i diffusori in modo che non si ribaltino, consultare un installatore specializzato. È necessario verificare la robustezza del pavimento e della parete. (> 10) ≥Posizionare i diffusori su una superficie piana sicura. Se i diffusori non sono stabili quando vengono posizionati, usare i distanziatori. (> 8) ≥Per minimizzare la differenza della qualità sonora tra il diffusore sinistro e quello destro, installarli in modo che le condizioni acustiche (riflessione ed assorbimento del suono) attorno ad essi siano le stesse. Regolazione della distanza tra il retro degli altoparlanti e le pareti Se si installano i diffusori vicino ad una parete o in un angolo, i bassi saranno più potenti; tuttavia, quando i diffusori sono troppo vicini alla parete o all'angolo, la localizzazione e il soundstage possono peggiorare. In tal caso, regolare la distanza tra i diffusori e la parete anteriore, che dovrebbe essere tra 30 cm e 60 cm. (Notare che la distanza tra i diffusori e le pareti laterali dovrebbe essere superiore a 60 cm.) ≥Non trascinare i diffusori con forza. Farlo può causare il distacco delle protezioni sui piedini, danneggiando i diffusori ed il pavimento. Regolazione dell'angolazione dei diffusori Angolare il lato anteriore dei diffusori verso l'ascoltatore. In questo modo la localizzazione del suono dei diffusori migliorerà. Regolazione dell'acustica della stanza e disposizione degli altoparlanti A seconda delle caratteristiche dell'ambiente (tra cui le dimensioni e la forma della stanza, la distanza dalle pareti e il livello di riverbero), alcuni suoni possono essere amplificati o soppressi, rendendo problematico l'ascolto. In tali casi, per provare a risolvere il problema modificare il livello di riverbero spostando gli altoparlanti, cambiando la posizione di ascolto o coprendo le pareti e le finestre con tende spesse. ≥Le punte possono migliorare la qualità audio. (> 8) 60° es. L'angolo e approssimativo. ※ Diffusori

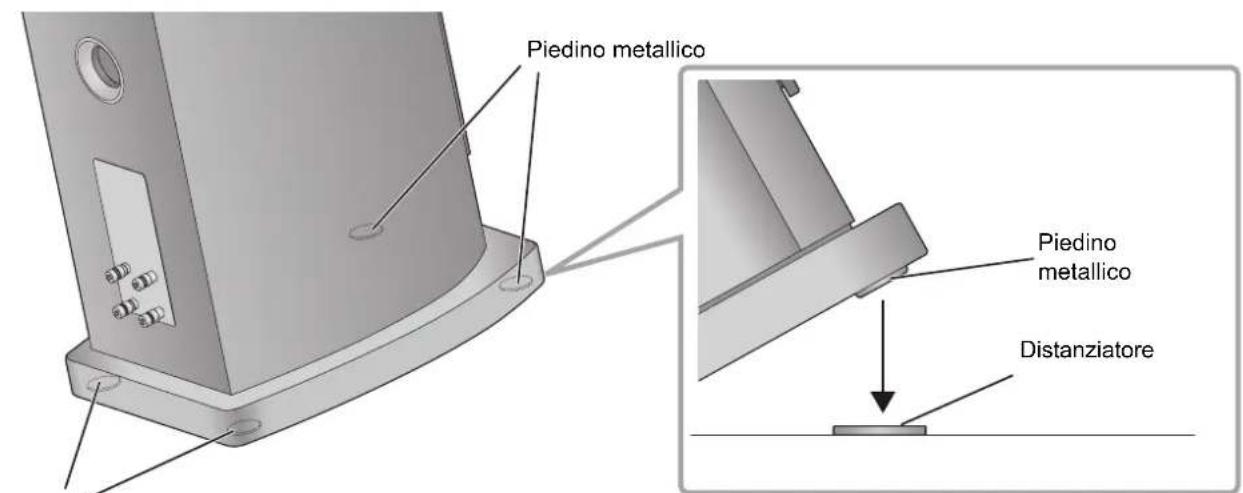

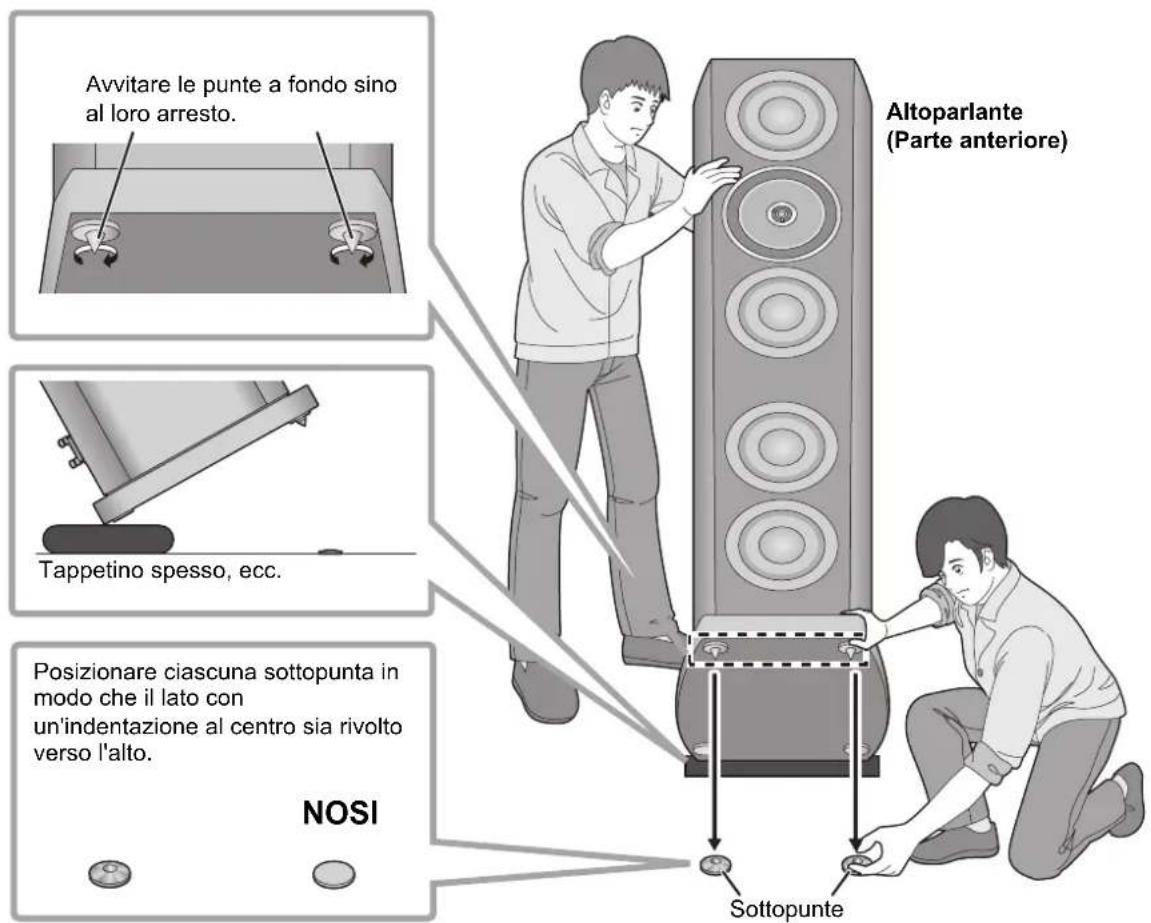

(55) SB-R1_SQT0465_PPCEBEGGN_mst.book 7 ページ ２０１５年１月２３日　金曜日　午後４時４３分8 ∫ Montaggio dei distanziatori Posizionare i diffusori su una superficie che non si danneggi, ad esempio su un tappeto, o su una superficie il cui eventuale danneggiamento non costituisca un problema. ≥Se i diffusori non sono stabili, posizionare i distanziatori sotto ai piedini metallici. Questo eviterà che i piedini metallici si muovano sulle sedi dei diffusori. ∫ Montaggio delle punte Le punte possono migliorare la qualità audio. Distanziatori e punte ≥Tenere le punte fuori della portata dei bambini, per evitare che li possano ingerire. ≥Panasonic non è responsabile per incidenti o danni causati da montaggio o movimentazione inappropriata del prodotto. Non montare gli accessori in modi diversi da quelli indicati in queste Istruzioni per l’uso. ≥Ciascun diffusore ha una massa di circa 72 kg. Quando si inclinano i diffusori per montare le punte, accertarsi che il lavoro venga effettuato da almeno due persone. Quando si montano le punte, fare attenzione ad evitare che le dita delle mani o dei piedi rimangano intrappolate tra i diffusori ed il pavimento o che i diffusori si ribaltino. Inoltre, accertarsi di posizionare un tappetino spesso o un oggetto simile sul pavimento nel punto dove appoggerete i diffusori per evitare danni al pavimento. ≥Poiché ciascuna punta supporta una massa di almeno 18 kg, le punte possono lasciare segni e indentazioni sul punto di installazione. Per evitare che le punte danneggino l'area, usare le sottopunte in dotazione o acquistare sottopunte con superfici di contatto estese ed adeguata robustezza. ≥Spostare i diffusori con le punte montate può causare danni al pavimento. Prima di modificare la posizione di installazione, rimuovere le punte. Piedino metallico Distanziatore Piedino metallico Piedino metallico (56) SB-R1_SQT0465_PPCEBEGGN_mst.book 8 ページ ２０１５年１月２３日　金曜日　午後４時４３分9 Italiano 1 Ruotare il diffusore all'indietro, ed avvitare le punte nei fori sui piedini metallici anteriori. Quando si usano le sottopunte, posizionarle sotto alle punte. 2 Mentre si allineano le estremità delle punte con le indentazioni sulle sottopunte, riportare lentamente il diffusore in posizione eretta. 3 Analogamente a quanto descritto nel Passaggio 1, ruotare il diffusore in avanti ed avvitare le punte nei fori sui piedini metallici posteriori. Quando si usano le sottopunte, posizionarle sotto alle punte. 4 Se i diffusori non sono stabili, posizionare i distanziatori sotto le sottopunte. (> 8) Sottopunte Altoparlante (Parte anteriore) Tappetino spesso, ecc. Avvitare le punte a fondo sino al loro arresto. Posizionare ciascuna sottopunta in modo che il lato con un'indentazione al centro sia rivolto verso l'alto. NOSI (57) SB-R1_SQT0465_PPCEBEGGN_mst.book 9 ページ ２０１５年１月２３日　金曜日　午後４時４３分10 I diffusori possono ribaltarsi nel caso ad esempio di un potente terremoto o di un incidente. Ai fini della sicurezza, accertarsi di fissare i diffusori per evitarne il ribaltamento. Ciascun diffusore pesa circa 72 kg in totale. Verificare che il punto dove vengono posizionati i diffusori sia sufficientemente robusto da sopportare questo peso. Per maggiori informazioni, consultare un installatore specializzato. ∫ Quando si fissano i diffusori ad una superficie orizzontale (pavimento, ecc.) Fissare ciascun diffusore al pavimento con cavi o dispositivi simili come mostrato nell'illustrazione. ∫ Quando si fissano i diffusori ad una superficie verticale (parete, ecc.) Avvolgere una fascia o un dispositivo simile attorno a ciascun diffusore, e fissarlo ad una parete o colonna robusta con un cavo resistente, una catena o un dispositivo simile, come mostrato nell'illustrazione.

≥Le misure descritte sopra non garantiscono la protezione da tutti i disastri ed incidenti, tra cui i terremoti. Panasonic non è responsabile per eventuali danni ai diffusori, alle loro posizioni di installazione o ad altri oggetti causati dal lavoro effettuato per prevenire il ribaltamento dei diffusori. ≥L'uso delle punte renderà i diffusori più vulnerabili al ribaltamento. Prevenzione del rischio di ribaltamento dei diffusori (58) SB-R1_SQT0465_PPCEBEGGN_mst.book 10 ページ ２０１５年１月２３日　金曜日　午後４時４３分11 Italiano Connessioni I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

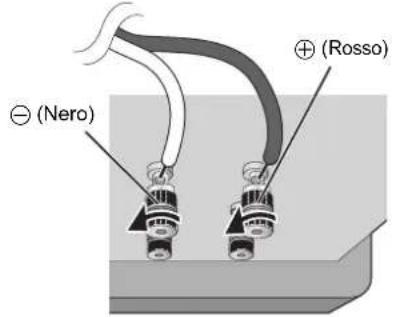

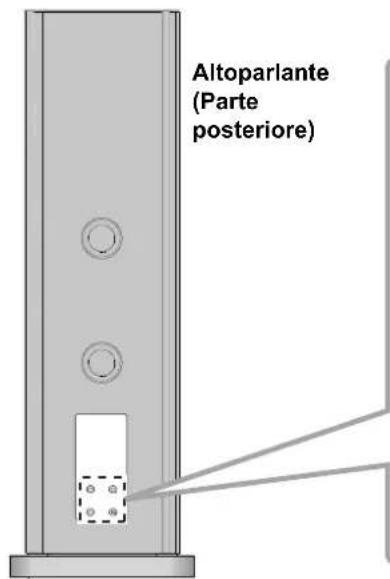

≥ Fare attenzione a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore. Collegamento dei cavi degli altoparlanti 1 Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori. 2 Serrare le manopole. - (Nero)

Rosso) Non inserire l'isolamento in vinile. Altoparlante (Parte posteriore)

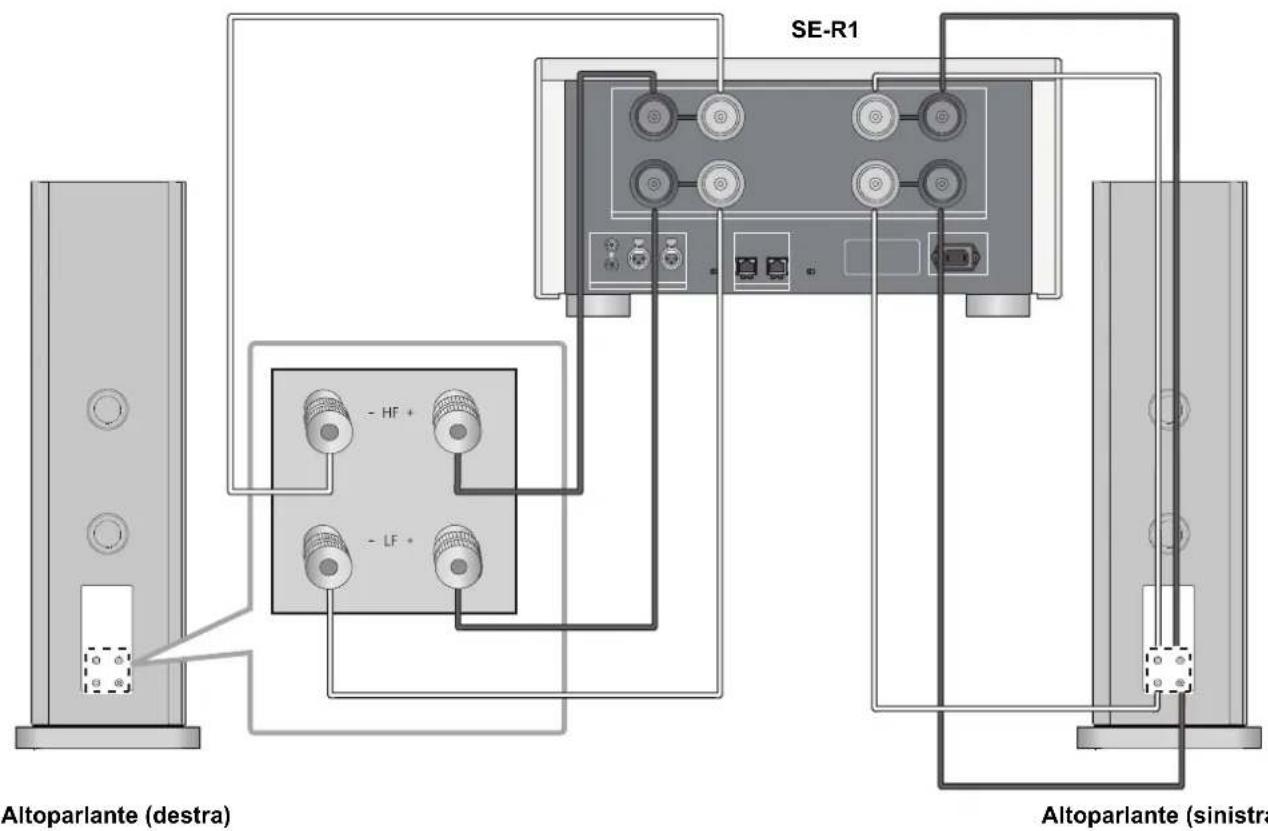

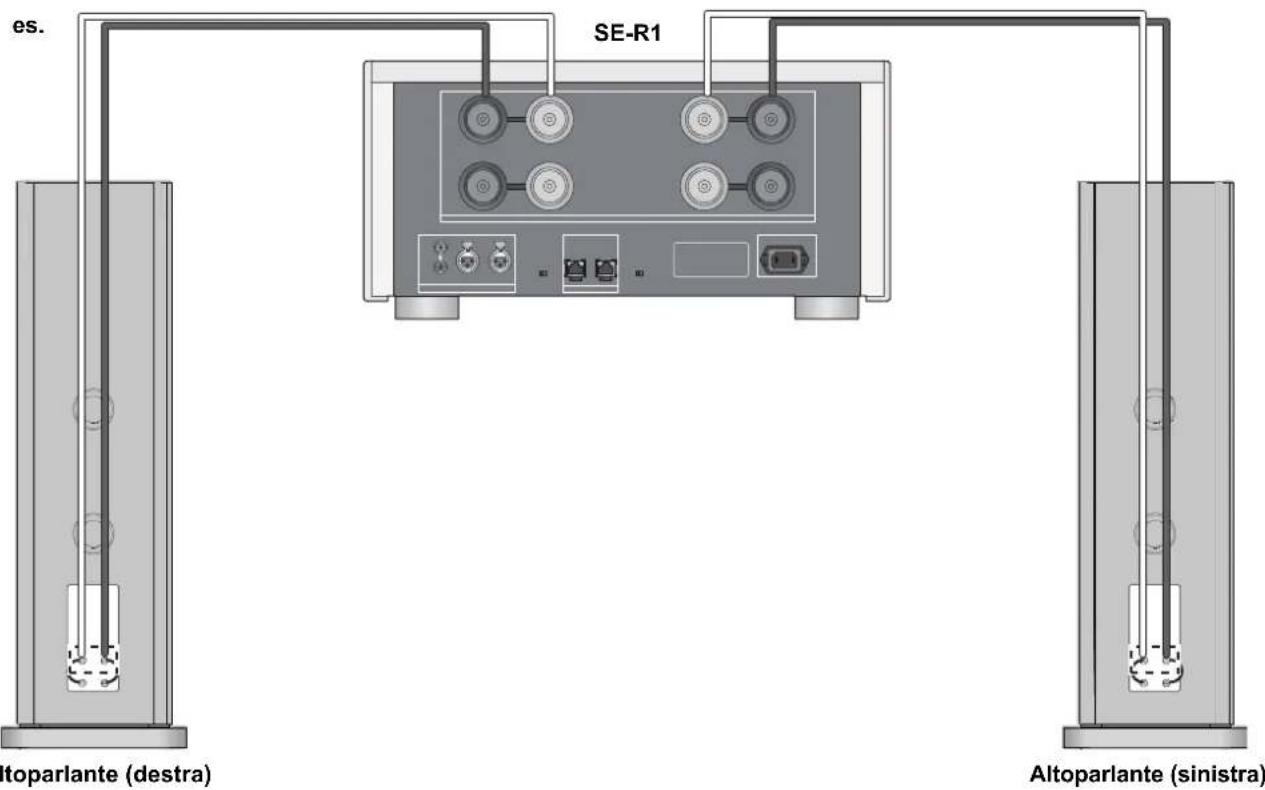

(59) SB-R1_SQT0465_PPCEBEGGN_mst.book 11 ページ ２０１５年１月２３日　金曜日　午後４時４３分12 ≥Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relativo cavo dell'alimentazione. ≥Per ulteriori informazioni, vedere le istruzioni per l’uso dell'amplificatore. ∫ Connessione mono-wiring 1 Collegare i cavetti. 2 Collegare l'amplificatore ai diffusori con cavi di potenza (disponibili in commercio). Collegamento con un amplificatore Cavetti - (Nero)

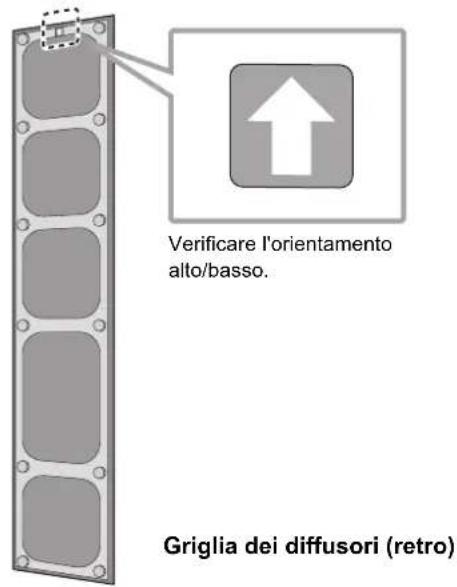

≥ Non spostare l'altoparlante mentre i relativi cavi sono collegati. In caso contrario potrebbe verificarsi un cortocircuito. ≥ Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente. ≥ Rispettare la corretta polarità (+/-) dei terminali. In caso contrario la qualità dell'effetto stereo potrebbe risentirne, o potrebbe verificarsi un malfunzionamento. es. SE-R1 Altoparlante (sinistra) Altoparlante (destra) (61) SB-R1_SQT0465_PPCEBEGGN_mst.book 13 ページ ２０１５年１月２３日　金曜日　午後４時４３分14 Fissaggio delle griglie dei diffusori Insieme ai diffusori vengono fornite delle apposite griglie, che li proteggono dalla polvere. Utilizzare i magneti per fissare le griglie ai diffusori. Per fissare correttamente le griglie dei diffusori, verificare il loro orientamento alto/basso facendo riferimento all'illustrazione sotto.

≥ È possibile ottenere una qualità audio superiore rimuovendo le griglie dei diffusori prima della riproduzione. Altoparlante (Parte anteriore) Griglia dei diffusori (retro) Verificare l'orientamento alto/basso. NOSI (62) SB-R1_SQT0465_PPCEBEGGN_mst.book 14 ページ ２０１５年１月２３日　金曜日　午後４時４３分15 Italiano Note sull'utilizzo Per proteggere gli altoparlanti dai danni causati da un livello eccessivo dei segnali in ingresso, osservare le seguenti precauzioni: ≥Per evitare danni, ridurre il volume nei casi seguenti: jQuando il suono riprodotto è distorto. jQuando i diffusori ricevono la controreazione da un microfono o giradischi, rumore da trasmissioni in FM o segnali continui da un oscillatore, disco di test o strumento elettronico. jQuando si regola la qualità del suono. jQuando si accende o spegne l’amplificatore. ≥Evitare di alzare troppo il livello del volume quando si accentuano i suoni acuti con un equalizzatore grafico o eventuali altri controlli. ≥Evitare di trasmettere suoni a volume troppo alto con un amplificatore di potenza ridotta. In caso contrario aumenterebbe la distorsione armonica dell'amplificatore e gli altoparlanti potrebbero danneggiarsi. ≥Si potrebbero danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alti livelli del volume per lunghi periodi di tempo. ≥Non toccare i terminali dei diffusori con le mani o altri oggetti durante l'uso dei diffusori. A seconda delle condizioni di utilizzo, questo potrebbe esporre a tensioni elettriche elevate. Cura dell’unità Pulire i diffusori con un panno asciutto e morbido. ≥Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto. ≥Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi. Specifiche

≥ Le specifiche possono essere modificate senza preavviso. ≥ La massa e le dimensioni sono approssimate. Tipo 3,5 vie, 6 altoparlanti, tipo bass-reflex (midrange a 2 vie coassiali/tweeter incorporati) Unità diffusori Woofer Tipo a cono 16 cm k4 Midrange/Tweeter Coassiale 16 cm tipo piatto k1 / 2,5 cm tipo a cupola k1 Impedenza 4 ≠ Potenza di ingresso (IEC) 300 W (MAX) 150 W (RATED) Livello di pressione sonora 88 dB (2,83 V/m) 85 dB (W/m) Gamma di frequenza 20 Hz a 100 kHz (-16 dB) 28 Hz a 90 kHz (-10 dB) Frequenza di crossover 300 Hz, 3 kHz Dimensioni (LkAkP) 408 mmk1.260 mmk522 mm Peso Circa 72 kg Temperatura di esercizio 0
