MANUALE UTENTE SBG90M2 TECHNICS

La ringraziamo dell'acquisto di quello prodotto.

Leggere attentamente queste istruzioni prima di utilizzato il presente prodotto, e conservare quello manuale per usi futuri.

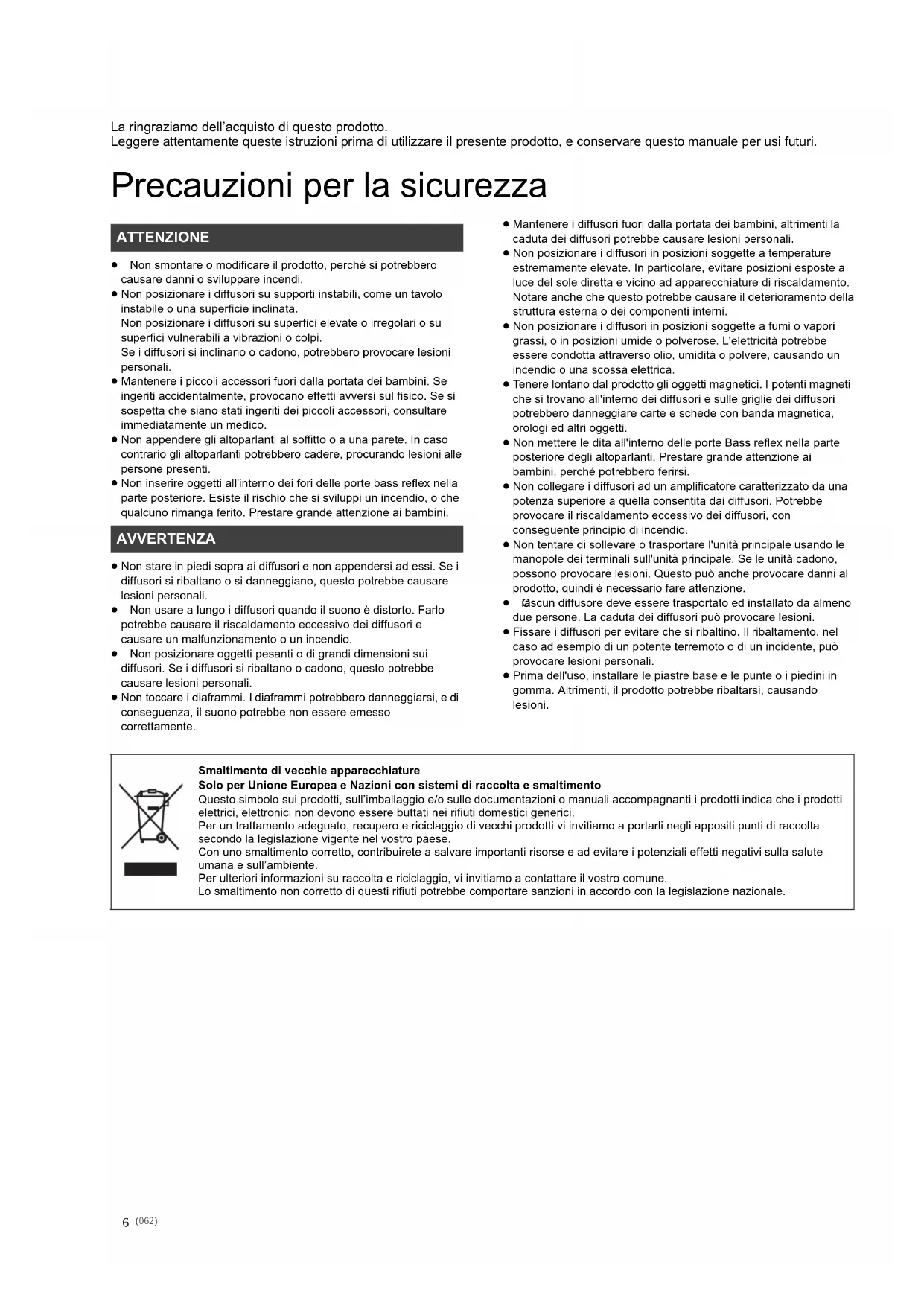

Precauzioni per la sicurezza

ATTENZIONE

• Non smontare o modificare il prodotto, perché si potrebbero causare danni o sviluppare incendi.
• Non posizionare i diffusori su supporti instabili, come un ravolo instabile o una superficie inclinata.
  Non posizionare i diffusori su superfici elevate o irregulari o su superfici vulnerabili a vibrazioni o colpi.
  Se i diffusori si inclinano o cadono, potrebbero provocare lesione personali.
• Mantenere i piccoli accessori fuori alla portata dei bambini. Se ineriti accidentallymente, provocano effetti avversi sul fisico. Se si sospetta che siano stati ineriti dei piccoli accessori, consultare immediamente un medico.
• Non appendere gli altoparlanti al soffitto o a una parete. In caso contrario gli altoparlanti potrebbero cadere, procurando lesioni alle persone presenti.
• Non inseire oggetti all'interno dei fori delle porte bass reflex nella parte posteriore. Esiste il rischio che si sviluppi un incendio, o che qualcuno rimanga ferito. Prestare grande attenzione ai bambini.

AVVERTENZA

• Non stare in piedi sopra ai diffusori e non appendersi ad essi. Se i diffusori si ribaltano o si danneggiano, quello potrebbe causare lesioni personali.
• Non usare a lungo i diffusori quando il suono è distorto. Farlo potrebbe causare il riscaldamento excessivo dei diffusori e causare un malfunzionamento o un incendio.
• Non posizionare oggetti pesanti o di grande dimensioni sui diffusori. Se i diffusori si ribaltano o cadono, quello potrebbe causare lesioni personali.

• Non toccare i diaframmi. I diaframmi potrebbero danneggiarsi, e di consequenceza, il suono potrebbe non essere emesso correttamente.

• Mantenere i diffusori fuori alla portata dei bambini, altrimenti la caduta dei diffusori potrebbe causare lesioni personali.

• Non posizionare i diffusori in positioni soggette a temperature extremamente elevate. In particolare, evitare positioni esposte a luce del sole diretta e vicino ad apparecchiature di riscaldamento. Notareanche che questo potrebbe causare il deterioramento della struttura esterna o dei componenti interni.
• Non posizionare i diffusori in posizioni soggette a fumi o vapori grassi, o in posizioni umide o polverose. L'elettricità potrebbe essere condottaattraverso olio,umidità o polvere,causando un incendio o una scossa elettrica.
• Tenere lontano dal prodotto gli oggetti magnetici. I potenti magneti che si trovano all'interno dei diffusori e sulle griglie dei diffusori potrebbero danneggiare carte e schede con banda magnetica, orologi ed altri oggetti.
• Non mettere le dita all'interno delle porte Bass reflex nella parte posteriore degli altoparlanti. Prestare grande attenzione ai bambini, perché potrebbero ferirsi.
• Non collegare i diffusori ad un amplificatore caratterizzato da una potenza superiore a quella consentita dai diffusori. Potrebbe provocare il riscaldamento eccessivo dei diffusori, con seguente principio di incendio.
• Non tentare di sollevare o trasportare l'unità principale usando le manopole dei terminali sull'unità principale. Se le unità cadono, possono provocare lesioni. Questo può essere provocare danni al prodotto, quando è necessario fare attenzione.
• Iascun diffusore deve essere trasportato ed installato da almeno due persone. La caduta dei diffusori cui provocare lesions.
• Fissare i diffusori per evitare che si ribaltino. Il ribaltamento, nel caso ad esempio di un potente terremoto o di un incidente, può provocare lesioni personali.
• Prima dell'uso, installare le piastre base e le punte o i piedini in gomma. Altrimenti, il prodotto potrebbe ribaltarsi, causando lesioni.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuale arrivapagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel vosto paese.

Con uno smallimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di quosti rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Indice

Precauzioni per la sicurezza 6
Accessor1. 7
Informazioni su Questa unità 8
Installazione 9
Connessioni. 16
Fissaggio delle griglie dei diffusori 18

Note sull'utilizzo 19
Cura dell'unità 19
Specifiche 19

Descrizioni contenate in queste istruzioni per l'uso

L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.

Accessor

4 punte (TBLA40861A)

4 sottomunte (TYL0079-A)

4 Piedini in gomma (TBLG32691)

12 Viti piastre base (THEL168)

2 Piaestre base A (TBLA40852)

2 Piaestre base B (TBLA41091)

4 distanziatori (TMKK653)

1 griglia dei diffusori (TTJ0006-A)

2 cavetti (TXJ001BP3E)

1 panno per pulizia (TXFPE01LHUU)

Prima dell'uso, installare le piastre base e le punte o i piedini in gomma.

• Tenere i piccoli accessori fuori della portata dei bambini, per evitare che li possano ingerire.

#

• I codici prodotto forniti in questo Manuale Utente sono aggiornati a luglio 2021. Possono essere soggetti a modifiche.
• I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

Informazioni su questa unità

- Caratteristiche degli altoparlanti

1 Le nuove unità a due vie coassiali a cono consentono una localizzazione precise del suono e fornisco un suono fluido e ricco

Per perseguire i loro concetti di sorgente punctiforme di suono e fase lineare, in queste nuove unità coassiali Technics ha utilizzato cordi lisci, dalle ogive rifasatrici con una speciale forma, ai sottili diaframmi mid-range, sino alle superfici di montaggio dei diffusori. Queste generano onde sferiche con fronti d'onda puliti che riproducono il suono in modo che possieda una qualità fluida e ricca e una localizzazione del suono precisa.

2 Balanced Driver Mounting Architecture assicura una distorsione e una degradazione della qualità audio ridotta

Installando l'altoparlante su una superficie di montaggio presso il centro di gravità nel cabinet, abbiamo potuto coprimere le vibrazioni trasmesse dall'altoparlante alla superficie di montaggio. La piastra base è stata ulteriormente rafforzata con la superficie di montaggio per il woofer estesa sino alla piastra base in modo che possa essere riprodotto un suono realistico con energia e buona granularià.

3 La riproduzione potente e naturale dei medi e dei bassi viene ottenuta con un uso minimo di materiali fonoassorbenti

L'energia delle onde stazionarie generate all'interno del cabinet viene concentrata usando la nostra speciale architettura del percorso del suono. Per eliminare in modo efficiente le onde stazionarie vengono posizionati materiali fonoassorbenti. Questo significa che possiamo ridurre notevolmente la dipendenza dai materiali fonoassorbenti per controllare il suono. L'energia del suono non viene persa, ottenendo medi e bassi potenti e naturali.

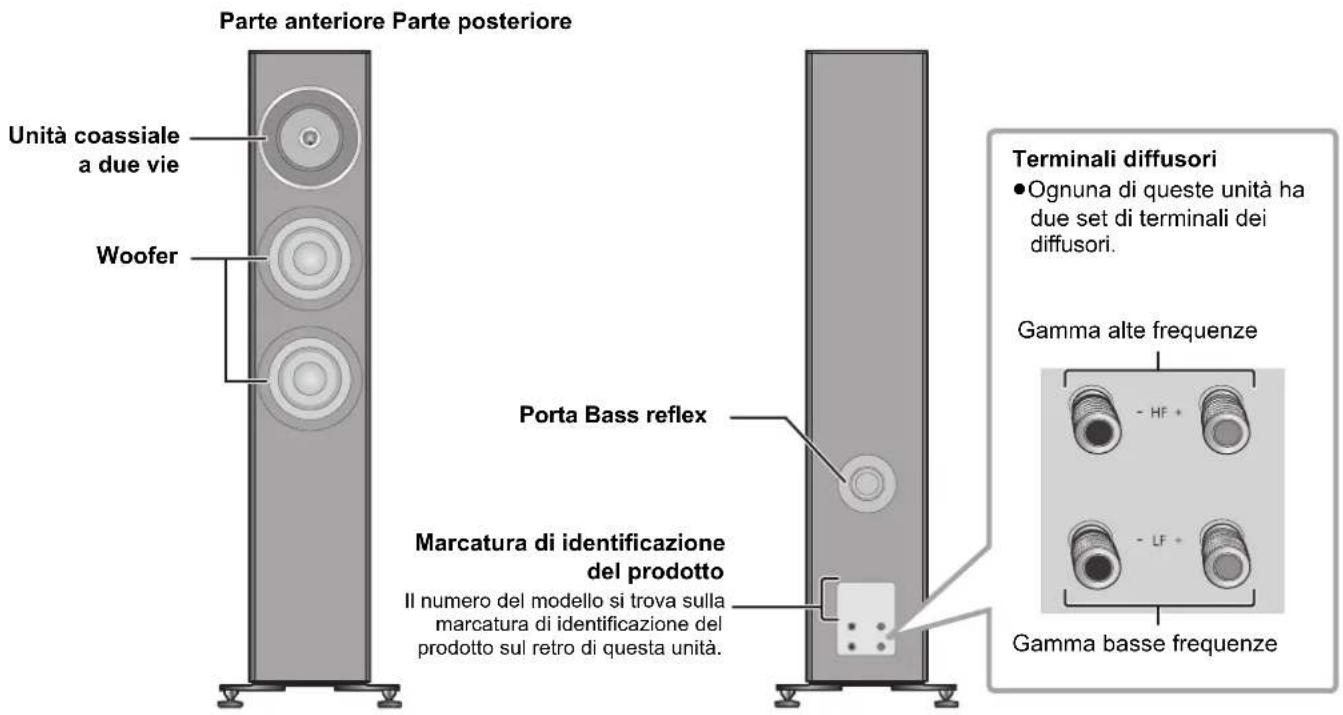

Nomi delle parti

Installazione

es.

※ Diffusori

• Ciascun diffusore delve essere trasportato ed installato da almeno due persone.
  Non toccare i diffusori. In caso contrario si rischia di prompressere la qualita dell'audio.

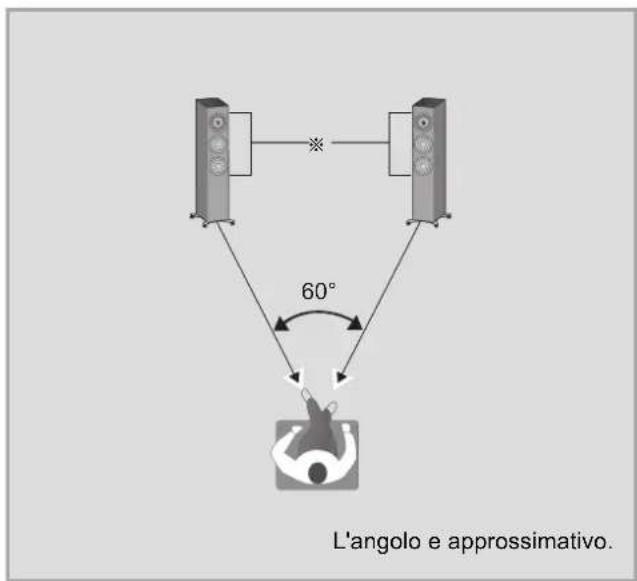

• Posizione i diffusori all'incirca alla stessa distanza alla posizione di ascolto.
• Diffusori emettono i suoni bassi dalle porte bass reflex sul retro dell'unità, altre che dal davanti. Installare i diffusori ad una distance di almeno 5 cm delle pareti, in modo che le porte bass reflex sul retro non risultino coperte.
• Tenere l'amplificatore o qualsiasti altro dispositivo lontano dai diffusori almeno 1 cm.

Per un posizionamento ottimale

La qualità ed il volume dei bassi, la localizzazione del suono, l'ambiente sonoro e altri fattori che determinano la qualità dell'audio, variano a seconda del punto in cui è installata但这a unità, della posizione di ascolto, delle condizioni della stanza e di altri fattori. Quando si installano gli altoparlanti, tenere conto di quello segue.

Scelta del punto di installment.

Ciascun diffusore ha una massa di circa 35kg . Verificare che la posizione di installmenta sua sufficientemente robusta da soportare quello peso.
- Se è necessario assicurare i diffusori in modo che non si ribaltino, consultare un installatore specializzato. É necessario verificare la robustezza del pavimento e della parete. (→ 15)
- Posizione i diffusori su una superficie pianà sicura.

Se i diffusori non sono stabili quando vengono posizionati, usare i distanziatori. ( 13,15)

• Per minimizzare la differenza della qualità sonora tra il diffusore sinistro e quello destro, installarli in modo che le condizioni acustiche (riflessione ed assorbimento del suono) attorno ad essi siano le stesse.

Regolazione della distance tra il retro degli altoparlanti e le pareti

Se si installano i diffusori vicino ad una parete o in un angolo, i bassi saranno più potenti; tuttavia, quando i diffusori sono troppo vicini alla parete o all'angolo, la localizzazione e il soundstage possono peggiore. In tal caso, regolare la distanza tra i diffusori e la parete anteriore, che dovrebbe essere tra 30 cm e 60 cm. (Notare che la distanza tra i diffusori e le pareti laterali dovrebbe essere superiore a 60 cm.)

Non trascinare i diffusori con forza. Farlo può danneggiare il diffusore ed il pavimento.

Regolazione dell'angolazione dei diffusori

Angolare lato anterio dei diffusori verso l'ascoltatore. In quello modo la localizzazione del suono dei diffusori migliorera.

Regolazione dell'acustica della stanza e disposizione degli altoparlanti

A seconda delle caratteristiche dell'ambiente (tra cui le dimensioni e la forma della stanza, la distance delle pareti e il livello di riverbero), alcuni suoni possono essere amplificati o suppressi, rendendo problematico l'ascolto. In tali casi, per provare a risolverre il problema modificare il livello di riverbero spostando gli altoparlanti, Cambiarando la posizione di ascolto o coprenderle pareti e le finestre con tende spesse.

• Le punte possono migliorare la qualità audio. (⇒ 12)

Installazione delle piastre base

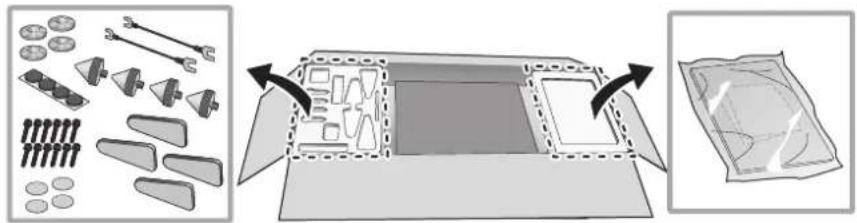

① Rimuovere gli accessori.

Rimuovere gli accessori dai blocchi in polistirolo, e posizionarli lontano dai bambini.

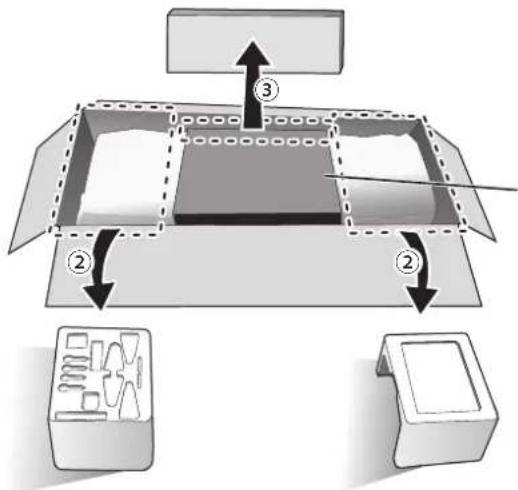

② Posizione are blocchi in polistirolo in un'area adatta al lavoro.
③ Rimuovere la scatola dell'imballaggio della griglia del diffusore.

Non rimuovere il cartone in quanto protege l'unita.

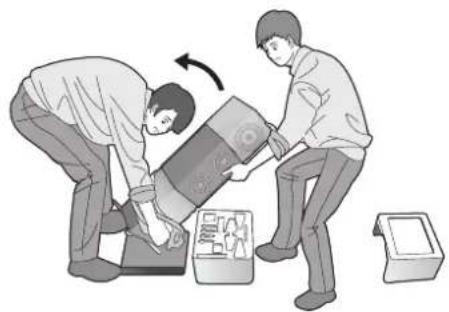

④ Posizionare il diffusore sui blocchi in polistiro rimossi nel Passaggio (2).

• Tenere conteo dei seguenti punti quando si solleva il diffusore.

• Tenere il fondo in modo che non scivoli dalle mani.

⑤ Arrotolare versus l'alto gli imballi protettivi (2) per scopire la parte inferiore del diffusore.

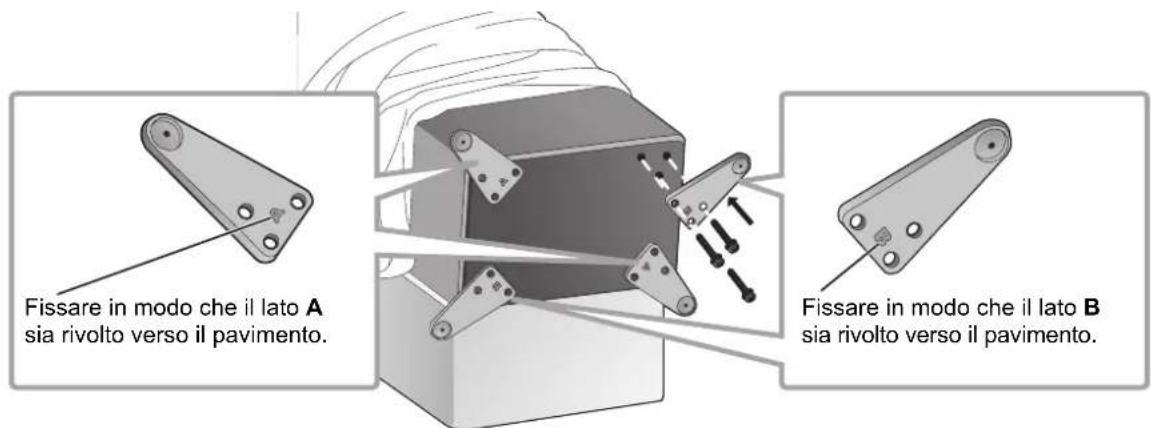

(6) Fissare strettamente le piastre base (4) al diffusore con le viti in dotazione.

Per prima casa fissare con le mani alla stringere le tre viti, quindi stringerle con un cacciavite.

• Dopo aver fissato le piastre base, accertarsi che siano stabili.

Posizionamento dei diffusori usinge le punte ( 12)

Posizioneamento dei diffusori usingo i piedini in gomma ( 14)

Posizionamento dei diffusori usinge le punte

Le punte possono migliorare la qualità audio.

• Panasonic non è responsable per incidenti o danni causati da montaggio o movimentazione inappropriata del prodotto. Non montare gli accessori in modi diversi da quali indicate in queste Istruzioni per l'uso.
  Ciascun diffusore ha una massa di circa 35kg .Quando si inclinano i diffusori per montare le punte, accertarsi che il lavoro venga effettuato da almeno due persone. Quando si montano le punte, fare attenzione ad evitare che le dita delle mani o dei piedi rimangano intrappolate tra i diffusori ed il pavimento o che i diffusori si ribaltino. Inoltre, accertarsi di posizionare un tappetino spesso o un oggetto simile sul pavimento nel punto dove appoggerete i diffusori per evitare danni al pavimento.
• Ogni punta è in grado di所提供 rari pesi di 8 kg o più. Que st significica che preso la posizione di installatione si possono verificare segn e rientranze. Per evitare che le punte danneggino l'area, usare le sottopunte in dotazione o acquistare sottopunte con superfici di contatto estese ed adeguata robustezza.
• Spostare i diffusori con le punte montate cui pavimento. Prima di modificare la posizione di installmente, rimuovere le punte.

Per evitare danni al pavimento, munirsi di due tappetini spessi (o simile). Posizioniari in anticipo nel punto in cui è stato effettuato il disimballaggio e nel punto di installmente.

① Posizione il diffusore verticalmente su un tappetino spesso (o simile).

② Rimuovere gli imballi protettivi (2) e il cartone che coprono il diffusore.

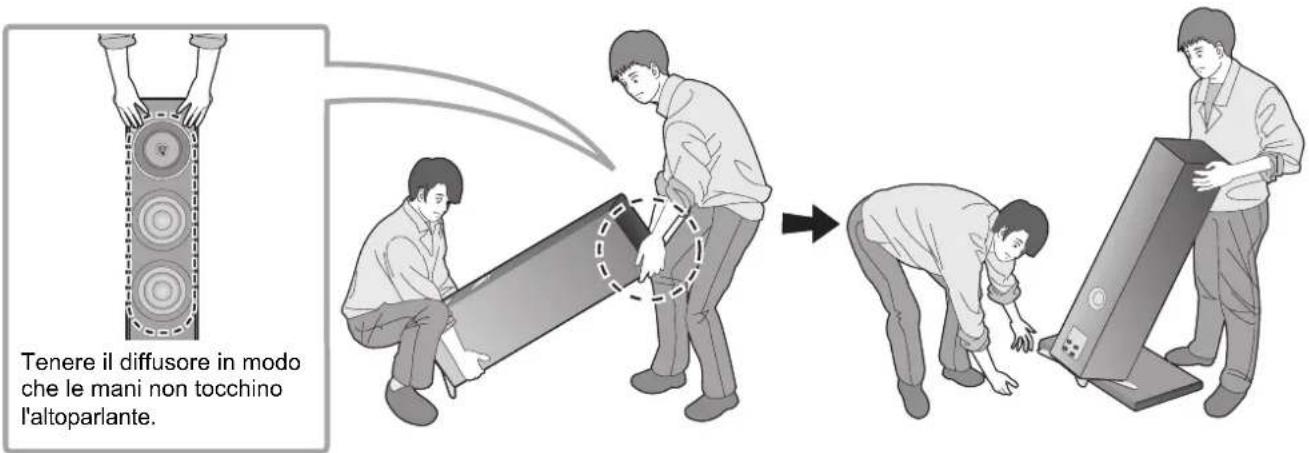

③ Trasportare il diffusore nel punto di installatione inclinandolo in avanti, e posizionarlo su un tappetino spesso (o simile).

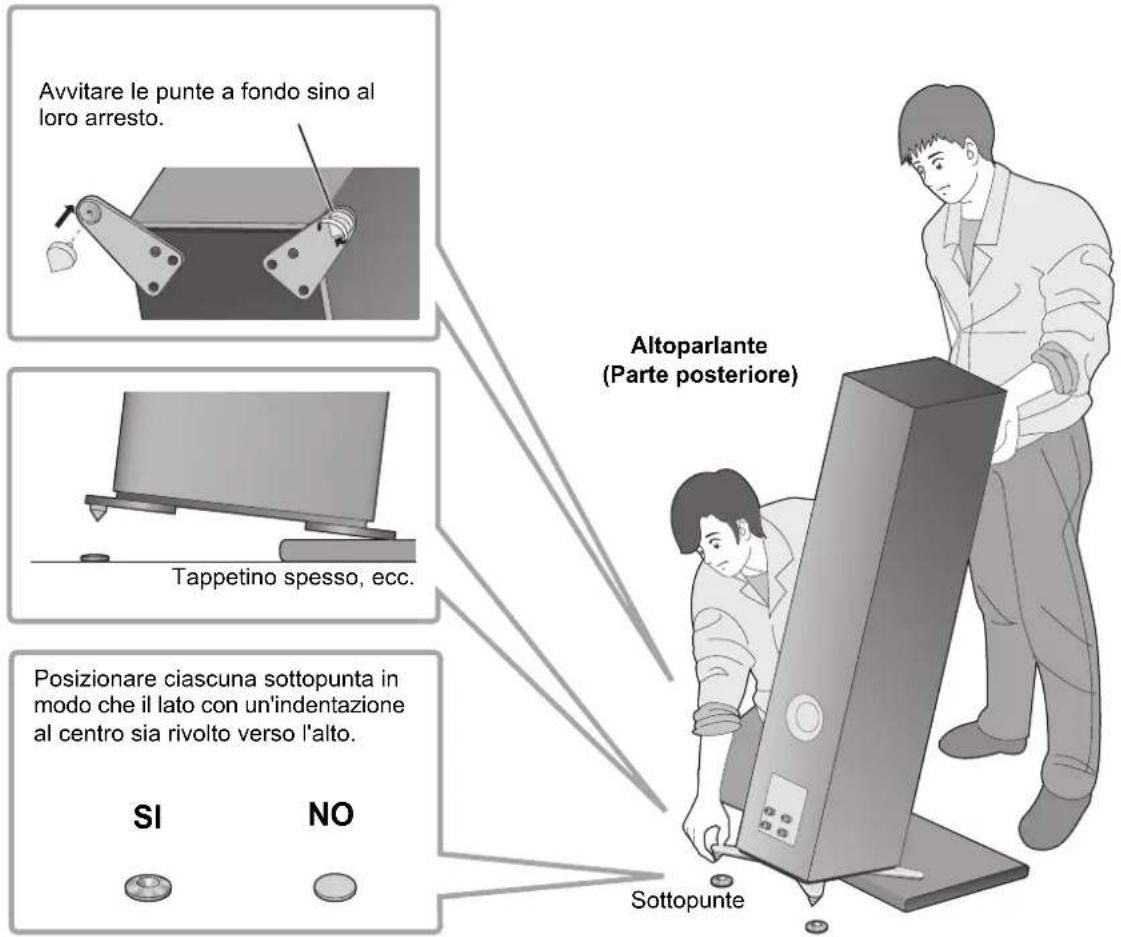

4) Inclinare il diffusore in avanti, ed avvitare le punte nelle due piastre sul lato posteriore. Quando si usano le soppunte, posizionarle sotto le punte.

5 Mentre si allineano le estremita delle punte con le indentazioni sulle sottopunte, riportare lentamente il diffusore in posizione eretta.

⑥ Come nel Passaggio ④, inclinare il diffusore indietro e rimuovere il materassino spesso (o simile).

7 Avvitare le punte nelle due piastre pase sul lato anteriore.

Quando si usano le sottomunte, posizionarle molto le punte.
Se i diffusori non sono stabili, posizionare i distanziatori sotto le sottopunte.

Posizionamento dei diffusori usingo i piedini in gomma

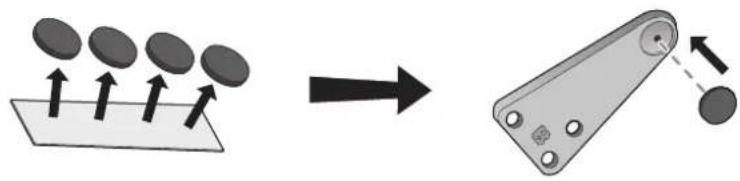

Fissare prima i piedini in gomma (4) alle aree rientanti sulle piastre base.

• Rimuovere la carta protettiva dai piedini in gomma, e spinneri a fondo nelle piastre baseenza toccare la superficie adesiva dei piedini in gomma.

• Panasonic non è responsabile per incidenti o danni causati da montaggio o movimentazione inappropriata del prodotto. Non montare gli accessori in modi diversi da quali indicate in queste Istruzioni per l'uso.
  Ciascun diffusore pesa circa 35kg . Accertarsi che I'operazione venga effettuata da almeno due persone. Fare attenzione che le dita delle mani o dei piedi non rimangano schiacciate tra il diffusore ed il pavimento e a non rovesciare il diffusore.
• Ogni piedino in gomma è in grado di所提供 tare pesi di 8 kg o più. Questo significica che presso la posizione di installazione si possono verificare segni e rientranze.
• Trascinare il diffusore sul pavimento cui causere il distacco dei piedini in gomma.
  Quando si cambia la posizione di installazione del diffusore, usare sempre almeno due persone per sollevervo.

Per evitare danni al pavimento, munirsi di un tappetino spesso (o simile). Posizionario in anticipo nel punto in cui è stato effettuato il disimballaggio.

① Posizione il diffusore verticalmente su un tappetino spesso (o simile).

② Rimuovere gli imballi protettivi (2) e il cartone che coprono il diffusore.

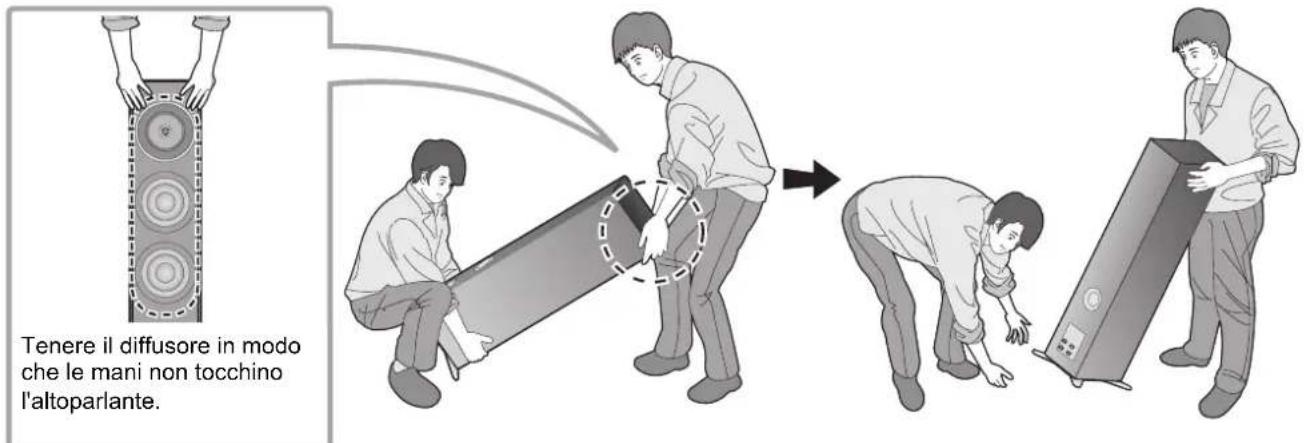

③ Tenere il diffusore in modo che sua inclinato in avanti e spostarlo nel punto di installmente.

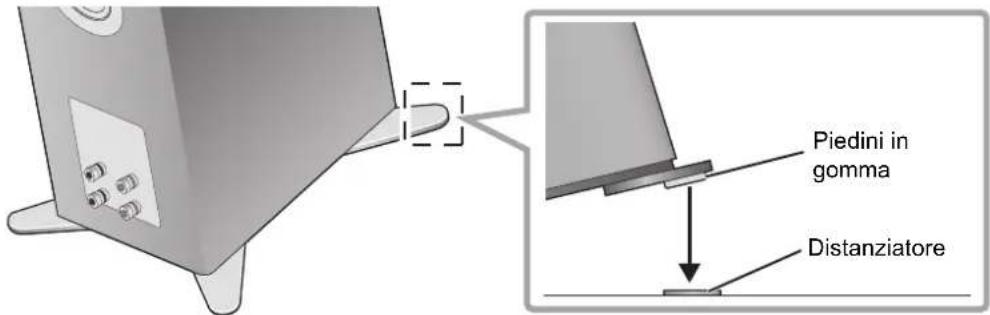

Se i diffusori non sono stabili dopo essere stati posizionati, posizionare i distanziatori fatto ai piedini in gomma. Questo evitera che i piedini in gomma si muovano sulla superficie di installmente.

Prevenzione del rischio di ribaltamento dei diffusori

I diffusori possono ribaltarsi nel caso ad esempio di un potente terremoto o di un incidente. Ai fini della sicurezza, accertarsi di fissare i diffusori per evitarne il ribaltamento.

Ciascun diffusore pesa circa 35kg in totale. Verificare che il punto dove vengono posizionati i diffusori sua sufficientemente robusto da sostortare quello peso.

Per maggiori informazioni, consultare un installatore specializzato.

Quando si fissano i diffusori ad una superficie orizzontale (pavimento, ecc.)

Fissare ciascun diffusore al pavimento con cavi o dispositivi similii come migliorato nell'illustrazione.

Filo

■ Quando si fissano i diffusori ad una superficie verticale (parete, ecc.)

Avvolgere una fascia o un dispositivo simile attorno a ciascun diffusore, e fissarlo ad una parete o colonna robusta con un cavo resistente, una catena o un dispositivo simile, come migliorato nell'illustrazione.

Cavoresidente, catena, ecc

#

• Le misure descripte sopra non garantiscono la protezione da tutti i disastri ed incidenti, tra cui i terremoti.

Panasonic non é responsable per eventuali danni ai diffusori, alle loro posizioni di installazione o ad altri oggetti causati dal lavoro effettuato per prevenir il ribaltamento dei diffusori.

L'uso delle punte renderà i diffusori più vulnerabili al ribaltamento.

Connessioni

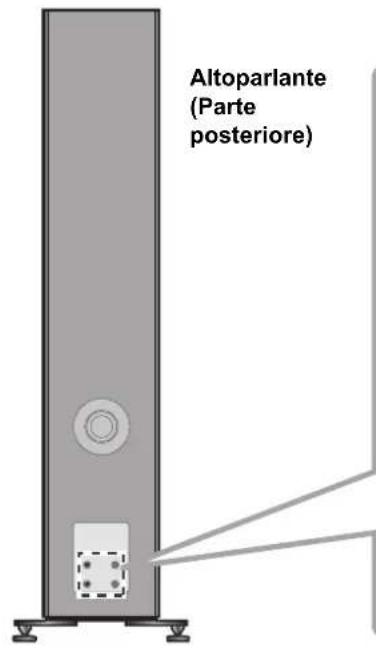

Collegamento dei cavi degli altoparlanti

I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

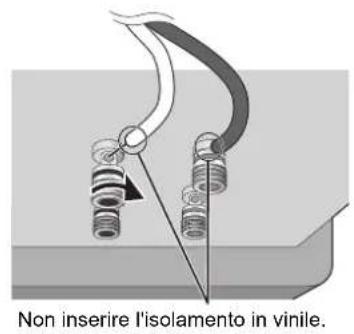

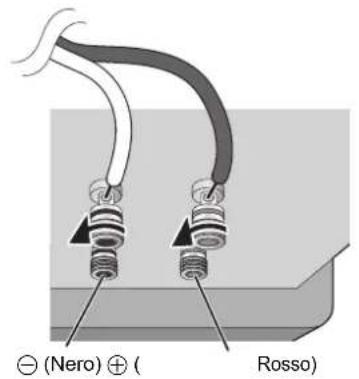

① Ruotare le manopole per allentarle,\ quindi inseire i fili centrali nei fori.

② Serrarele manopole.

Se risulta difficile collegare i cavi di potenza, allentare le manopole dei terminali per quanto possibile, quando effettuare il collegamento.

• Fare attenuation a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore.

NO

Collegamento con un amplificatore

• Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relative cavo dell'alimentazione.
• Per ulteriori informazioni, vedere le istruzioni per l'uso dell'amplificatore.

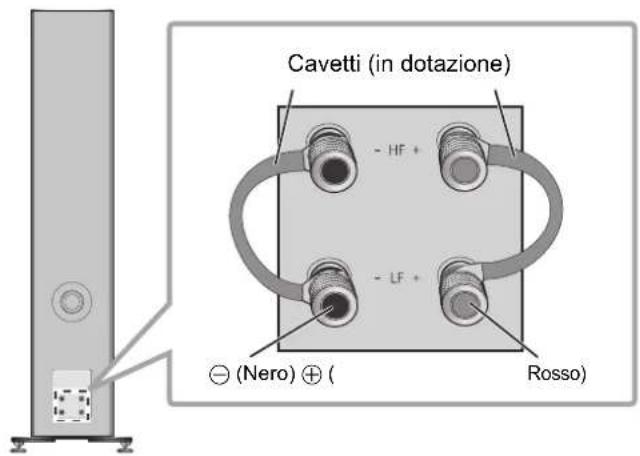

① Collegare i cavetti (in dotazione)

Altoparlante (Parte posteriore)

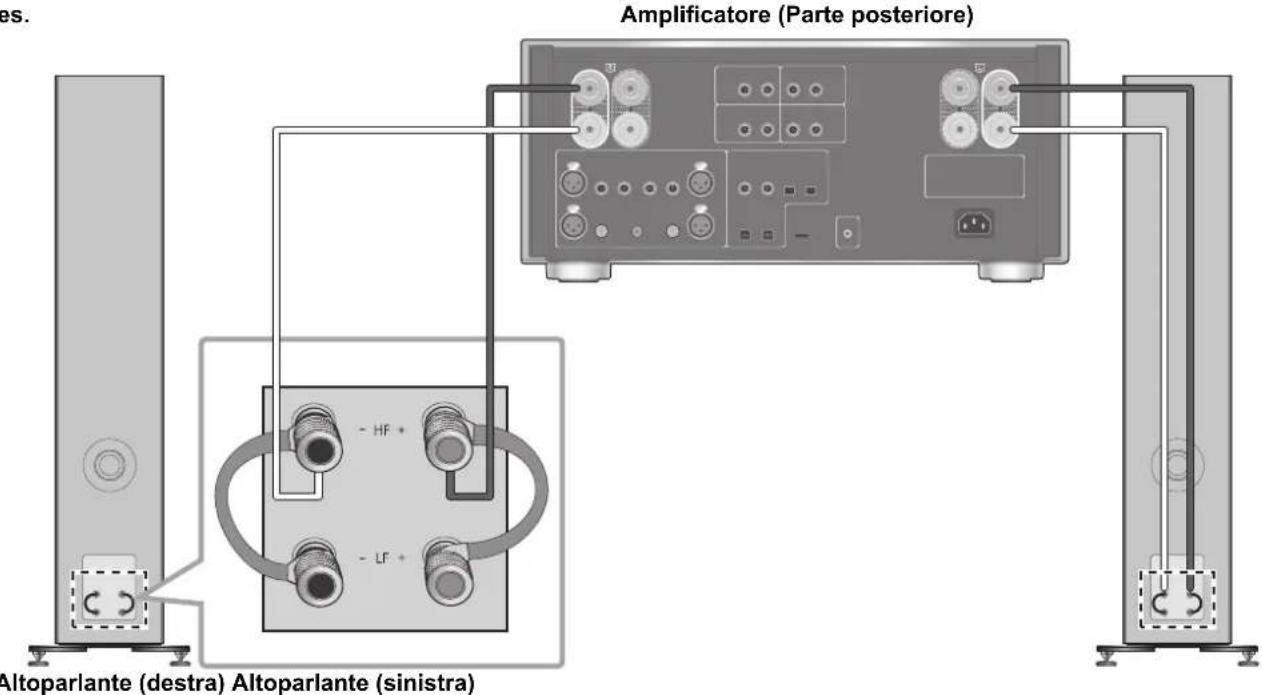

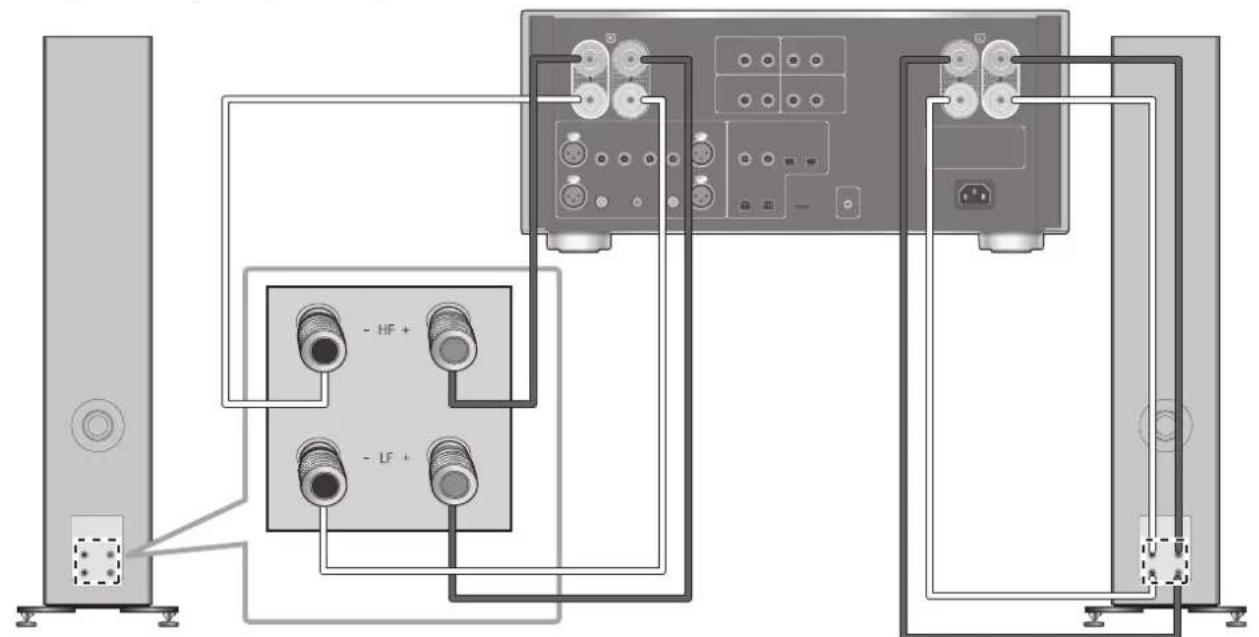

② Collegare l'amplificatore al diffusore con un cavo di potenza (disponibile in commercio)

es.

• Il cavo di potenza è collegato alla manopola del terminale HF nelle schema precedente, ma si otterrà un normale effetto stereo se si collega alla manopola del terminale LF.

Non usare i cavetti (in dotazione) in caso di collegamento bi-wiring.

es. Amplificatore (Parte posteriore)

Altoparlante (destra) Altoparlante (sinistra)

Non spostare l'altoparlante mentre i relativi cavi sono collegati. In caso contrario potrebber verificarsi un cortocircuito.
- Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente.
Risrtare corretta polarit (+ / - ) dei terminali. In caso contrario la qualita dell'effetto stereo potrebree risentirne, o potrebree verificarsi un malfunzamento.

Fissaggio delle griglie dei diffusori

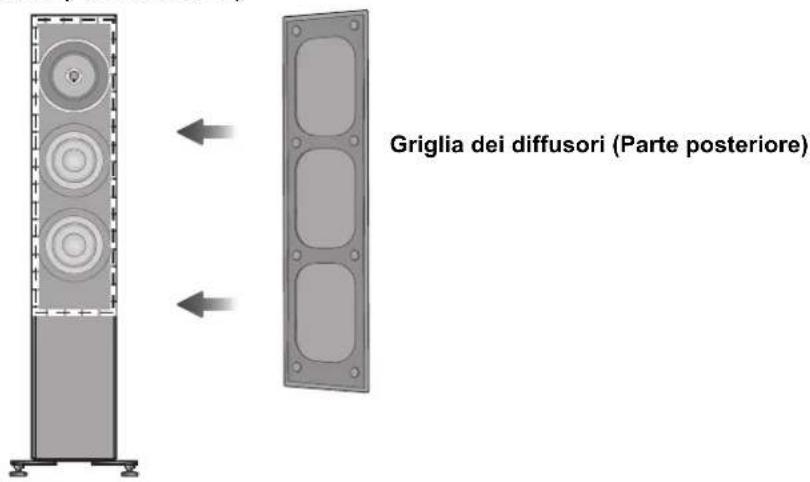

Insieme ai diffusori vengono fornite delle apposite griglie, che li proteggono alla polvere. Utilizzare i magneti per fissare le griglie ai diffusori.

Altoparlante (Parte anteriore)

• É possible ottener una qualità audio superiore rimuovendo le griglie dei diffusori prima della riproduzione.

Note sull'utilizzo

Per proteggere gli altoparlanti dai danni causati da un livllo eccessivo dei segnali in ingresso, osservare le seguenti precauzioni:

Per evitare danni, ridurre il volume nei casi seguenti:
-Quando il suono riprodotto è distorto.
-Quando i diffusori ricevono la controreazione da un microfono o giradischi, rumore da trasmissioni in FM o segnali continui da un oscillatore, disco di test o strumento elettronico.
-Quando si regola la calidad del suono.
-Quando si accende o spegne l'amplificatore.
- Evitare di alzare troppo il livello del volume quando si accentuano i suoni acuti con un equalizzatore grafico o eventuali altri controli.
- Evitare di trasmettere suoni a volume troppo alto con un amplificatore di potenza ridotta. In caso contrario augmenterebbe la distorsione armonica dell'amplificatore e gli altoparlanti potrebbero danneggiarsi.
Si potrebbero danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suonoagli alto livelli del volume per lunghi periodi di tempo.
Non toccare i terminali dei diffusori con le mani o altri oggetti durante l'uso dei diffusori. A seconda delle condizioni di utilizzo, quello potrebbe esporre a tensioni elettriche elevate.

Cura dell'unità

Pulire i diffusori con un panno asciutto e morbido.

Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
Non utilisezare solventi come benzina, diluent, alcol, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi.

Specifiche

Tip3vie,4altoparlanti,tipobass-reflex

(midrange a 2 vie coassiali/tweeter incorpatori)

Unità diffusori

Woofer Tipo a cono 16cm× 2

Midrange/Tweeter

Impedenza 4 Ω

Potenza di ingresso (IEC) 200 W (MAX)

Coassiale 16cm a cono × 1 / 2,5cm a cupola × 1

100 W (RATED)

Livello di pressione sonora 86 dB (2,83 V/m)

83 dB (W/m)

Gamma di frequenza

33 Hz a 90 kHz (-10 dB)

Frequenza di crossover 500Hz 3,4 kHz

Con i piedini in gomma

Peso Circa 35kg

Temperatura di esercizio 0

Gamma di umidità tollerata

20% a 80% RH (nessuna condensa)

• Le specifiche possono essere modificare nella preavviso.
• La massa e le dimensioni sono approximale.
