KÄYTTÖOHJE SBG90M2 TECHNICS

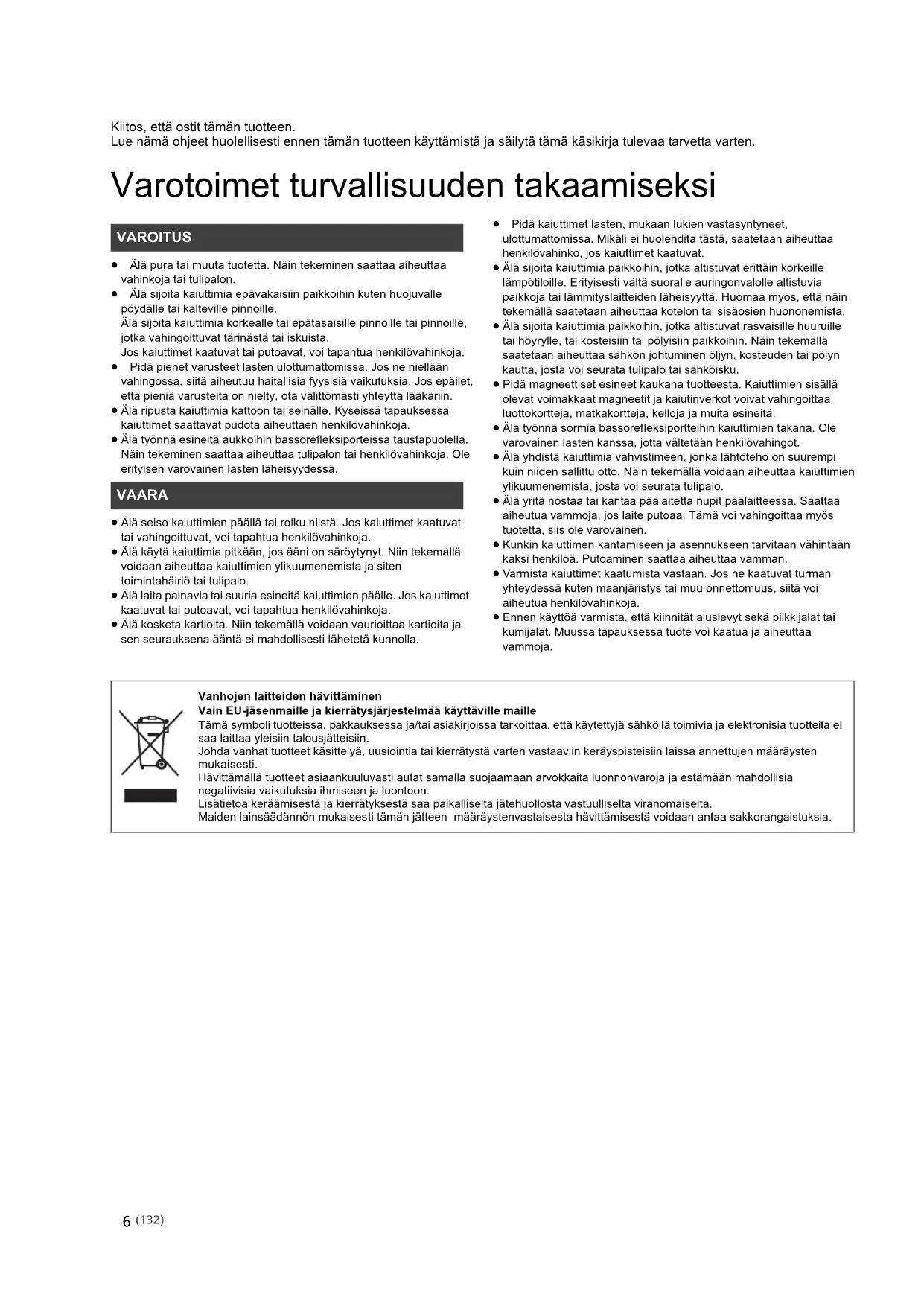

Variationsvidd för luftfuktighet vid drift 20 % till 80 % RH (ingen kondensbildning) (131) SB-G90M2_TQBM0786_E_mst.book 19 ページ ２０２１年８月３日　火曜日　午後２時４０分6 Kiitos, että ostit tämän tuotteen. Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten. Varotoimet turvallisuuden takaamiseksi ≥ Älä pura tai muuta tuotetta. Näin tekeminen saattaa aiheuttaa vahinkoja tai tulipalon. ≥ Älä sijoita kaiuttimia epävakaisiin paikkoihin kuten huojuvalle pöydälle tai kalteville pinnoille. Älä sijoita kaiuttimia korkealle tai epätasaisille pinnoille tai pinnoille, jotka vahingoittuvat tärinästä tai iskuista. Jos kaiuttimet kaatuvat tai putoavat, voi tapahtua henkilövahinkoja. ≥ Pidä pienet varusteet lasten ulottumattomissa. Jos ne niellään vahingossa, siitä aiheutuu haitallisia fyysisiä vaikutuksia. Jos epäilet, että pieniä varusteita on nielty, ota välittömästi yhteyttä lääkäriin. ≥ Älä ripusta kaiuttimia kattoon tai seinälle. Kyseissä tapauksessa kaiuttimet saattavat pudota aiheuttaen henkilövahinkoja. ≥ Älä työnnä esineitä aukkoihin bassorefleksiporteissa taustapuolella. Näin tekeminen saattaa aiheuttaa tulipalon tai henkilövahinkoja. Ole erityisen varovainen lasten läheisyydessä. ≥ Älä seiso kaiuttimien päällä tai roiku niistä. Jos kaiuttimet kaatuvat tai vahingoittuvat, voi tapahtua henkilövahinkoja. ≥ Älä käytä kaiuttimia pitkään, jos ääni on säröytynyt. Niin tekemällä voidaan aiheuttaa kaiuttimien ylikuumenemista ja siten toimintahäiriö tai tulipalo. ≥ Älä laita painavia tai suuria esineitä kaiuttimien päälle. Jos kaiuttimet kaatuvat tai putoavat, voi tapahtua henkilövahinkoja. ≥ Älä kosketa kartioita. Niin tekemällä voidaan vaurioittaa kartioita ja sen seurauksena ääntä ei mahdollisesti lähetetä kunnolla. ≥ Pidä kaiuttimet lasten, mukaan lukien vastasyntyneet, ulottumattomissa. Mikäli ei huolehdita tästä, saatetaan aiheuttaa henkilövahinko, jos kaiuttimet kaatuvat. ≥ Älä sijoita kaiuttimia paikkoihin, jotka altistuvat erittäin korkeille lämpötiloille. Erityisesti vältä suoralle auringonvalolle altistuvia paikkoja tai lämmityslaitteiden läheisyyttä. Huomaa myös, että näin tekemällä saatetaan aiheuttaa kotelon tai sisäosien huononemista. ≥ Älä sijoita kaiuttimia paikkoihin, jotka altistuvat rasvaisille huuruille tai höyrylle, tai kosteisiin tai pölyisiin paikkoihin. Näin tekemällä saatetaan aiheuttaa sähkön johtuminen öljyn, kosteuden tai pölyn kautta, josta voi seurata tulipalo tai sähköisku. ≥ Pidä magneettiset esineet kaukana tuotteesta. Kaiuttimien sisällä olevat voimakkaat magneetit ja kaiutinverkot voivat vahingoittaa luottokortteja, matkakortteja, kelloja ja muita esineitä. ≥ Älä työnnä sormia bassorefleksiportteihin kaiuttimien takana. Ole varovainen lasten kanssa, jotta vältetään henkilövahingot. ≥ Älä yhdistä kaiuttimia vahvistimeen, jonka lähtöteho on suurempi kuin niiden sallittu otto. Näin tekemällä voidaan aiheuttaa kaiuttimien ylikuumenemista, josta voi seurata tulipalo. ≥ Älä yritä nostaa tai kantaa päälaitetta nupit päälaitteessa. Saattaa aiheutua vammoja, jos laite putoaa. Tämä voi vahingoittaa myös tuotetta, siis ole varovainen. ≥ Kunkin kaiuttimen kantamiseen ja asennukseen tarvitaan vähintään kaksi henkilöä. Putoaminen saattaa aiheuttaa vamman. ≥ Varmista kaiuttimet kaatumista vastaan. Jos ne kaatuvat turman yhteydessä kuten maanjäristys tai muu onnettomuus, siitä voi aiheutua henkilövahinkoja. ≥ Ennen käyttöä varmista, että kiinnität aluslevyt sekä piikkijalat tai kumijalat. Muussa tapauksessa tuote voi kaatua ja aiheuttaa vammoja. VAROITUS VAARA Vanhojen laitteiden hävittäminen Vain EU-jäsenmaille ja kierrätysjärjestelmää käyttäville maille Tämä symboli tuotteissa, pakkauksessa ja/tai asiakirjoissa tarkoittaa, että käytettyjä sähköllä toimivia ja elektronisia tuotteita ei saa laittaa yleisiin talousjätteisiin. Johda vanhat tuotteet käsittelyä, uusiointia tai kierrätystä varten vastaaviin keräyspisteisiin laissa annettujen määräysten mukaisesti. Hävittämällä tuotteet asiaankuuluvasti autat samalla suojaamaan arvokkaita luonnonvaroja ja estämään mahdollisia negatiivisia vaikutuksia ihmiseen ja luontoon. Lisätietoa keräämisestä ja kierrätyksestä saa paikalliselta jätehuollosta vastuulliselta viranomaiselta. Maiden lainsäädännön mukaisesti tämän jätteen määräystenvastaisesta hävittämisestä voidaan antaa sakkorangaistuksia. (132) SB-G90M2_TQBM0786_E_mst.book 6 ページ ２０２１年８月３日　火曜日　午後２時４０分Suomi

Sisällysluettelo Varusteet

• ≥ Tämän omistajan oppaan tuotenumerot ovat heinäkuun 2021 mukaisia. Niihin voi tulla muutoksia. ≥ Kaiuttimia ei toimiteta kaiuttimen johtojen kanssa. Liitäntää varten, käytä kaupallisesti saatavilla olevia kaiuttimen johtoja. Varotoimet turvallisuuden takaamiseksi p. 6
• Varusteet p. 7

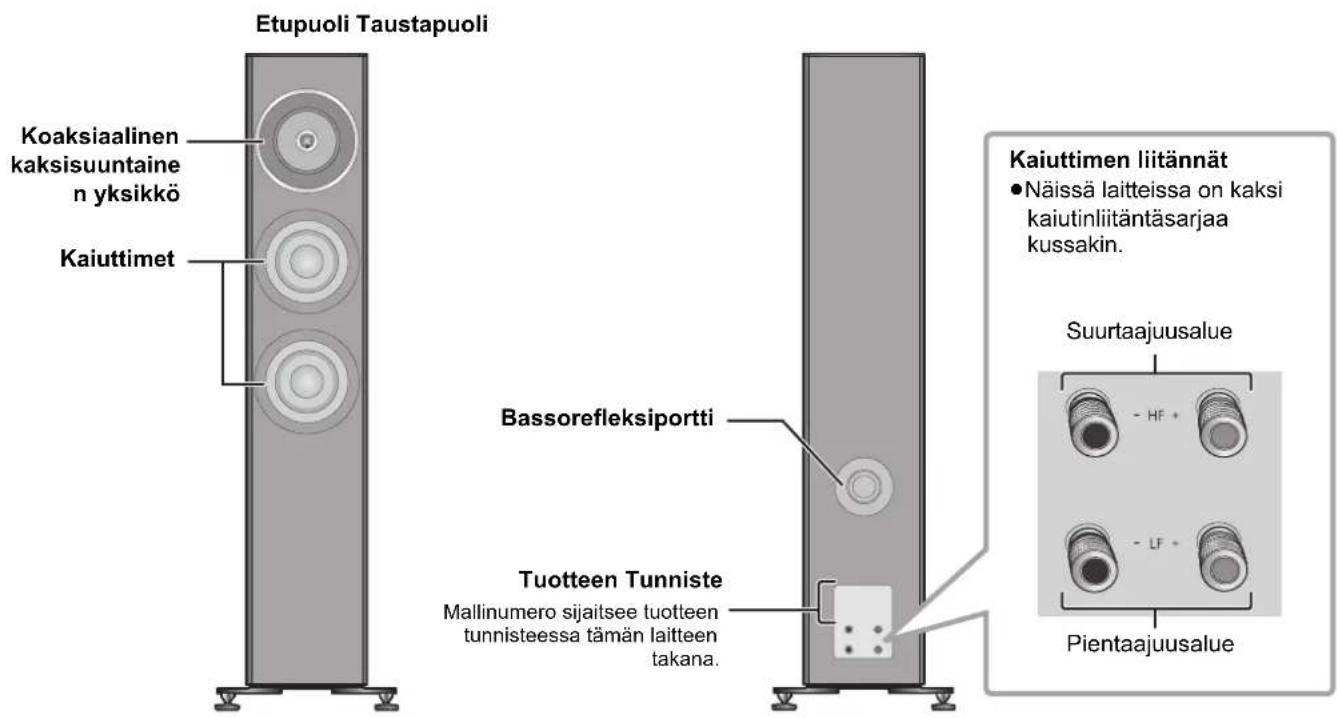

• Tietoja tästä laitteesta p. 8
• Asennus p. 9
• Liitännät p. 16
• Kaiutinverkkojen kiinnittäminen p. 18
• Huomautuksia käyttöön p. 19
• Laitteen hoito p. 19
• Tekniset tiedot Tietoja kuvauksista näissä käyttöohjeissa ≥Näytettävät kuvat voivat poiketa käytettävästä laitteesta. ∏ 4 piikkijalkaa (TBLA40861A) ∏ 4 piikkijalkasuojusta (TYL0079-A) ∏ 4 Kuminen jalka (TBLG32691) ∏ 12 Aluslevyjen ruuvit (THEL168) ∏ 2 Aluslevyt A (TBLA40852) ∏ 2 Aluslevyt B (TBLA41091) ∏ 4 välilevyä (TMKK653) ∏ 1 kaiutinverkko (TTJ0006-A) ∏ 2 lyhyttä johtoa (TXJ001BP3E) ∏ 1 puhdistusliina (TXFPE01LHUU) ≥Pidä pienet varusteet lasten ulottumattomissa nielaisemisen estämiseksi. Ennen käyttöä varmista, että kiinnität aluslevyt sekä piikkijalat tai kumijalat. (133) SB-G90M2_TQBM0786_E_mst.book 7 ページ ２０２１年８月３日　火曜日　午後２時４０分8 Tietoja tästä laitteesta ∫ Kaiuttimien ominaisuudet ∫ Osien nimet p. 19

Hiljattain kehitetyt kaksisuuntaiset koaksiaaliset kartioyksiköt mahdollistavat tarkan äänen paikannuksen ja ne antavat pehmeän ja rikkaan äänen Äänen pistelähteen ja lineaarivaiheen käsitteiden mukaisesti, Technicsin uusissa koaksiaalisissa yksiköissä käytetään sileitä reunoja, ainutlaatuisesti muotoilluista vaihepistokkeista aina ohuisiin keskialueen kalvoihin ja edelleen ohjauslevyihin asti. Nämä aikaansaavat pallomaisia aaltoja puhtailla aaltorintamilla, jotka tuottavat toistettavan äänen niin, että se omaa pehmeän ja rikkaan äänenlaadun sekä samalla tarkan äänen paikannuksen.

Tasapainotettu kaiutinelementtien asennusarkkitehtuuri varmistaa pienemmän äänen vääristymisen ja äänenlaadun heikkenemisen Asentamalla kaiutinyksikön kaiuttimen asennuslevylle sen massakeskipisteeseen kaapissa, olemme kyenneet vaimentamaan kaiutinyksiköstä levyyn välittyvää värinää. Aluslevyä on edelleen vahvistettu ja kaiuttimen asennuslevyä bassokaiuttimelle on laajennettu alaspäin aluslevyyn niin, että voidaan tuottaa realistinen ääni voimakkaana ja hyvällä tarkkuudella.

Keskialueen ja matalien äänien tehokas ja luonnollinen toisto saavutetaan käyttämällä vain vähäistä määrää ääntä vaimentavia materiaaleja Kaapin sisällä syntyvien seisovien aaltojen energia keskitetään ainutlaatuisen äänireittiarkkitehtuurimme avulla ja ääntä vaimentavat materiaalit on sijoitettu poistamaan seisovat aallot tehokkaasti. Tämä tarkoittaa, että voimme vähentää huomattavasti ääntä vaimentavien materiaalien käyttöä äänen ohjaamisen eikä menetetä tarvittavien äänien energiaa, jolloin tuloksena saadaan voimakkaat ja luonnolliset matalat ja keskialueen äänet. Etupuoli Taustapuoli Bassorefleksiportti Kaiuttimen liitännät ≥Näissä laitteissa on kaksi kaiutinliitäntäsarjaa kussakin. Tuotteen Tunniste Mallinumero sijaitsee tuotteentunnisteessa tämän laitteentakana. Suurtaajuusalue Pientaajuusalue Kaiuttimet Koaksiaalinen kaksisuuntaine n yksikkö (134) SB-G90M2_TQBM0786_E_mst.book 8 ページ ２０２１年８月３日　火曜日　午後２時４０分Suomi

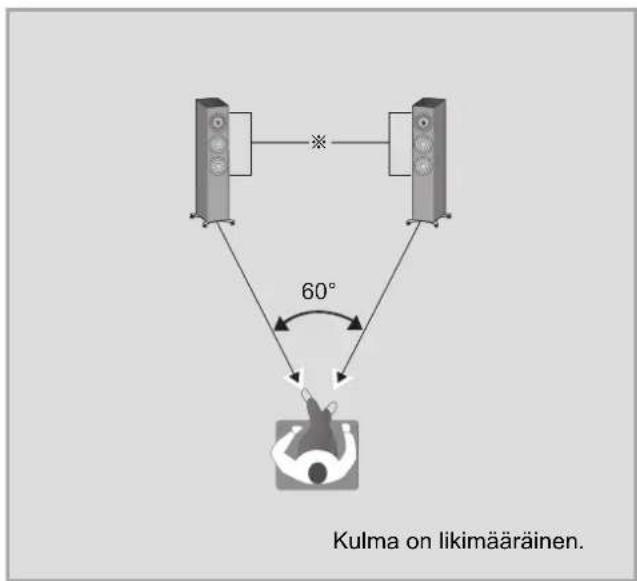

Asennus ≥Kunkin kaiuttimen kantamiseen ja asennukseen tarvitaan vähintään kaksi henkilöä. ≥Älä kosketa kaiutinyksikköjä. Niin tekemällä seurauksena saattaa olla virheellinen äänenlaatu. ≥Sijoita kaiuttimet suunnilleen samalle etäisyydelle kuuntelupaikasta. ≥Kaiuttimet lähettävät bassoäänen bassorefleksiporteista takana ja edessä. Asenna kaiuttimet vähintään 5 cm:n etäisyydelle seinistä, jotta ne eivät peitä takana olevia bassorefleksiportteja. ≥Pidä vahvistin tai mikä tahansa muu laite ja kaiuttimet vähintään 1 cm etäisyydellä toisistaan. ∫ Optimaalista asentoa varten Bassoäänien laatu ja äänenvoimakkuus, äänen paikannusominaisuus, äänitunnelma ja muut äänenlaatua määrittävät tekijät vaihtelevat tämän laitteen asennuspaikan, kuunteluasennon, tilan olosuhteiden ja muiden tekijöiden mukaan. Katso alla olevia tietoja, kun asennat kaiuttimet. Asennuspaikan määrittäminen. ≥Kunkin kaiuttimen paino on noin 35 kg. Tarkista, että asennuspaikka on riittävän vahva kannattamaan kyseisen painon. ≥Jos haluat varmistaa kaiuttimet kaatumista vastaan, ota yhteyttä asennuksen ammattilaiseen. Lattian ja seinän kestävyys on varmistettava. (> 15) ≥Aseta kaiuttimet tasaiselle, vakaalle alustalle. Jos kaiuttimet huojuvat sijoittamisen jälkeen, käytä välilevyjä. (> 13, 15) ≥Vasemman ja oikean kaiuttimen välisen äänenlaatueron minimoimiseksi, asenna ne siten, että niiden ympärillä olevat akustiset olosuhteet (äänen heijastuminen ja imeytyminen) ovat samanlaiset. Etäisyyksien säätäminen kaiuttimien takaosan ja seinän välillä Jos asennat kaiuttimet lähelle seinää tai kulmaa, bassoääni on voimakkaampi. Jos kaiuttimet ovat kuitenkin liian lähellä sitä, äänen paikannusominaisuus ja äänitunnelma voivat heikentyä. Jos tapahtuu näin, säädä kaiuttimien välistä etäisyyttä, jonka olisi oltava välillä 30 cm - 60 cm. (Huomaa, että kaiuttimien ja sivuseinien välisen etäisyyden olisi oltava suurempi kuin 60 cm.) ≥Älä vedä kaiuttimia voimalla. Niin tekemällä voidaan vahingoittaa kaiutinta ja lattiaa. Kaiuttimen korkeuden ja kulman säätäminen Suuntaa kaiuttimien etupuoli kuuntelijaa kohti. Näitä vaiheita noudattamalla autetaan kaiuttimia tarkemman äänen paikannuksen tuottamisessa. Huoneen akustiikan ja kaiuttimien asettelun säätäminen Huoneen ympäristöstä riippuen (mukaan lukien huoneen koko ja muoto, etäisyys seinistä ja kaikutaso) tietyt äänet voivat korostua liiallisesti tai häipyä, jolloin niitä on vaikea kuulla. Kyseisissä tapauksissa kaikutason säätäminen liikuttamalla kaiuttimia, muuttamalla kuunteluasentoa tai peittämällä seinät ja ikkunat paksuilla verhoilla saattaa ratkaista ongelman. ≥Piikkijalat saattavat korostaa äänenlaatua. (> 12) 60° esim. Kulma on likimääräinen. § Kaiutinyksiköt

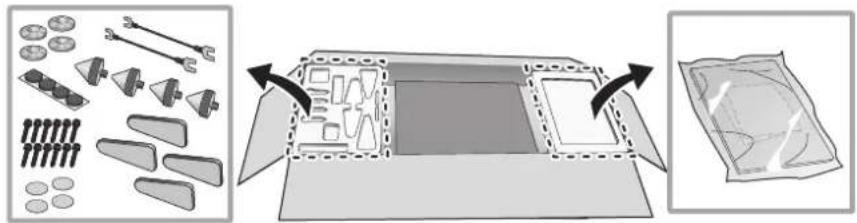

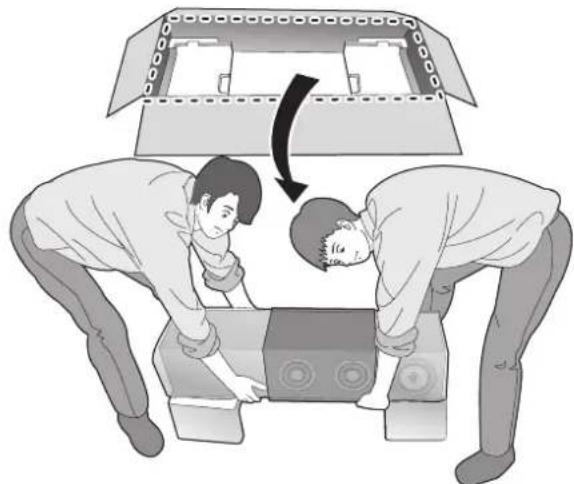

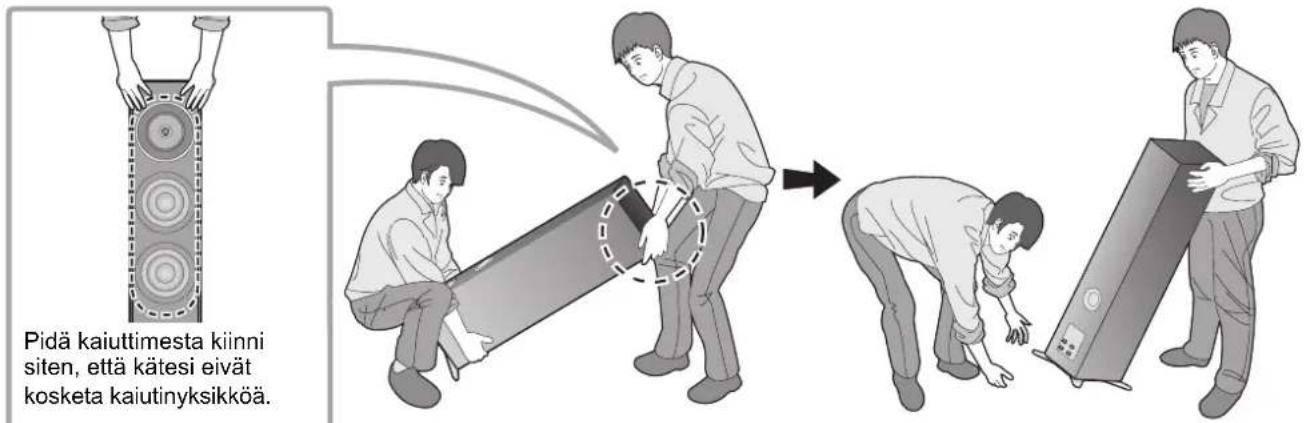

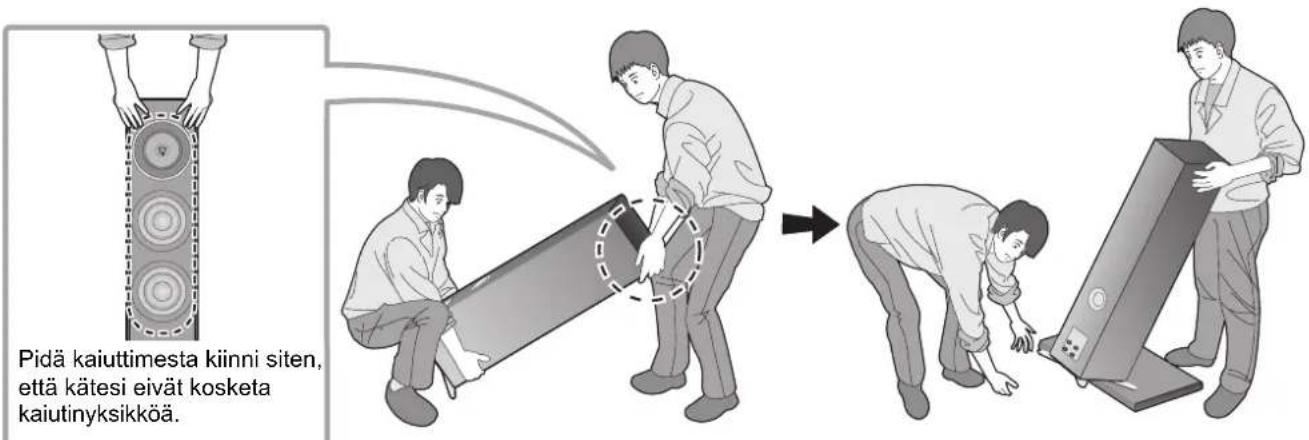

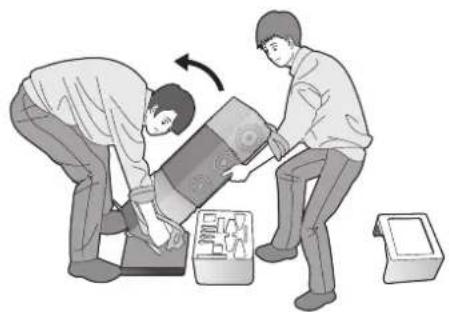

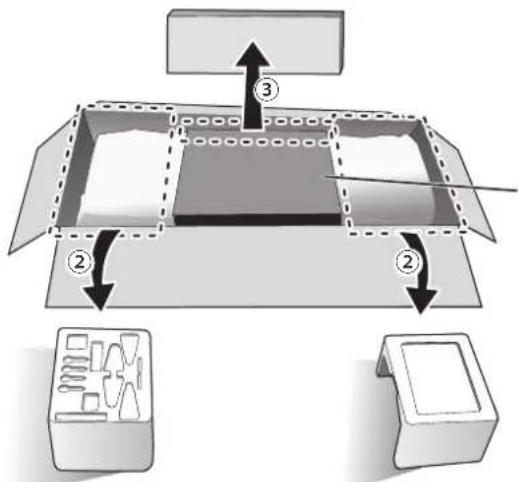

(135) SB-G90M2_TQBM0786_E_mst.book 9 ページ ２０２１年８月３日　火曜日　午後２時４０分10 1 Poista varusteet. ≥Poista varusteet polystyreenilohkoista ja aseta ne lasten ulottumattomissa olevaan paikkaan. 2 Aseta polystyreenilohkot työskentelyyn sopivaan paikkaan. 3 Poista kaiutinverkon pakkaus. 4 Aseta kaiuttimet vaiheessa 2 poistettujen polystyreenilohkojen päälle. ≥Pidä mielessäsi seuraavat kohdat, kun nostat kaiutinta. jPidä kiinni pohjasta siten, jotta kätesi eivät luista. Aluslevyjen kiinnittäminen

Jätä pahvi paikalleen, jotta se suojaa kaiutinyksikköä. (136) SB-G90M2_TQBM0786_E_mst.book 10 ページ ２０２１年８月３日　火曜日　午後２時４０分Suomi

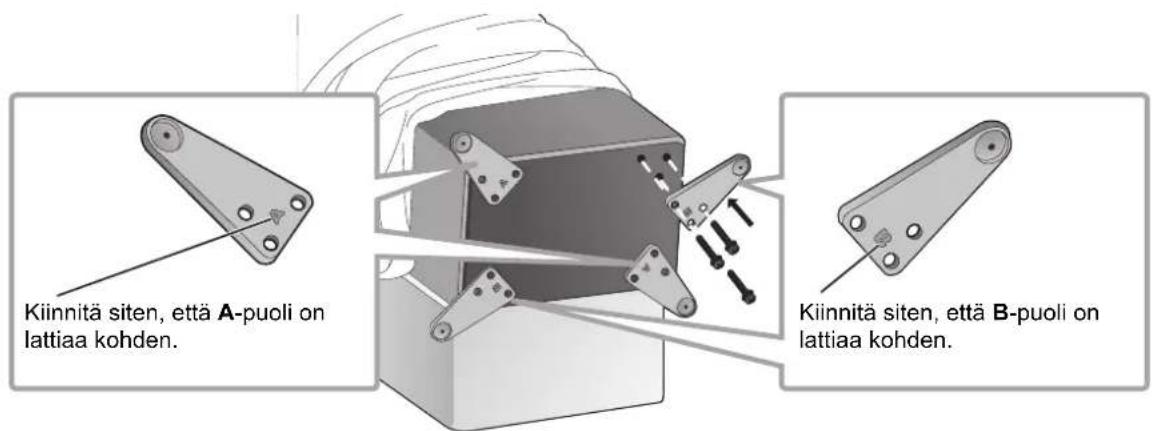

5 Rullaa pois suojapussit (2 kpl), jotta paljastetaan kaiuttimen pohja. 6 Kiinnitä aluslevyt (4 kpl) kaiuttimeen turvallisesti toimitetuilla ruuveilla. ≥Ensin esiasenna käsin kolme ruuvia löysästi ja kiristä ne sitten ruuvitaltalla. ≥Aluslevyjen kiinnittämisen jälkeen, varmista, etteivät ne huoju. Kaiuttimien sijoittaminen piikkijalkoja käyttäen (> 12) Kaiuttimen sijoittaminen kumijalkoja käyttäen (> 14) Kiinnitä siten, että A-puoli on lattiaa kohden. Kiinnitä siten, että B-puoli on lattiaa kohden. (137) SB-G90M2_TQBM0786_E_mst.book 11 ページ ２０２１年８月３日　火曜日　午後２時４０分12 Piikkijalat saattavat korostaa äänenlaatua. Jotta estetään lattian vahingoittuminen, varaa kaksi paksua mattoa (tai vastaavaa suojaa). Aseta ne purkupaikalle ja asennuspaikalle etukäteen. 1 Aseta kaiutin pystysuoraan asentoon paksulle matolle (tai vastaavan suojan päälle). 2 Poista suojapussit (2 kpl) ja pahvi, jotka peittävät kaiuttimen. 3 Nosta kaiutin asennuspaikkaan ja samalla kallista sitä eteenpäin sekä laita se paksun maton (tai vastaavan suojan) päälle. Kaiuttimien sijoittaminen piikkijalkoja käyttäen ≥Panasonic ei ole vastuussa mistään onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen sopimattomasta asennuksesta tai käsittelystä. Älä kiinnitä lisävarusteita millään muulla kuin käyttöohjeiden kuvaamalla tavalla. ≥Kunkin kaiuttimen paino on noin 35 kg. Kun kallistat kaiuttimia piikkijalkojen asettamiseksi, varmista, että työhön osallistuu vähintään kaksi henkilöä. Kun kiinnitetään piikkijalkoja, toimi varovasti, jotta vältetään sormien tai varpaiden jääminen kaiuttimen ja lattian väliin tai kaiuttimien kaatuminen. Lisäksi varmista, että levität paksun maton tai vastaavan esineen sille lattian puolelle, jolle kallistat kaiuttimia, jotta estetään lattian vahingoittuminen. ≥Jokaisen piikkijalan kannattama paino on 8 kg tai enemmän. Tämä tarkoittaa, että asennuspaikkaan saattaa syntyä jälkiä ja painumia. Estääksesi piikkijalkoja vahingoittamasta aluetta, käytä toimitettuja piikkijalkasuojuksia tai osta laajalla kosketuspinnalla varustetut riittävän vahvat piikkijalkasuojukset. ≥Kaiuttimien liikuttaminen piikkijalkojen kanssa voi vahingoittaa lattiaa. Ennen asennuspaikan muuttamista, poista piikkijalat. Pidä kaiuttimesta kiinni siten, että kätesi eivät kosketa kaiutinyksikköä. (138) SB-G90M2_TQBM0786_E_mst.book 12 ページ ２０２１年８月３日　火曜日　午後２時４０分Suomi

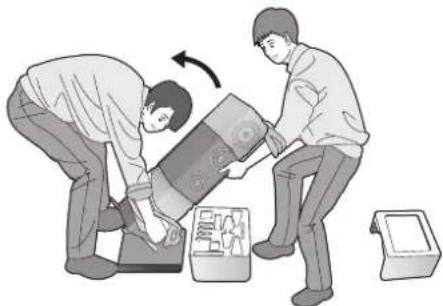

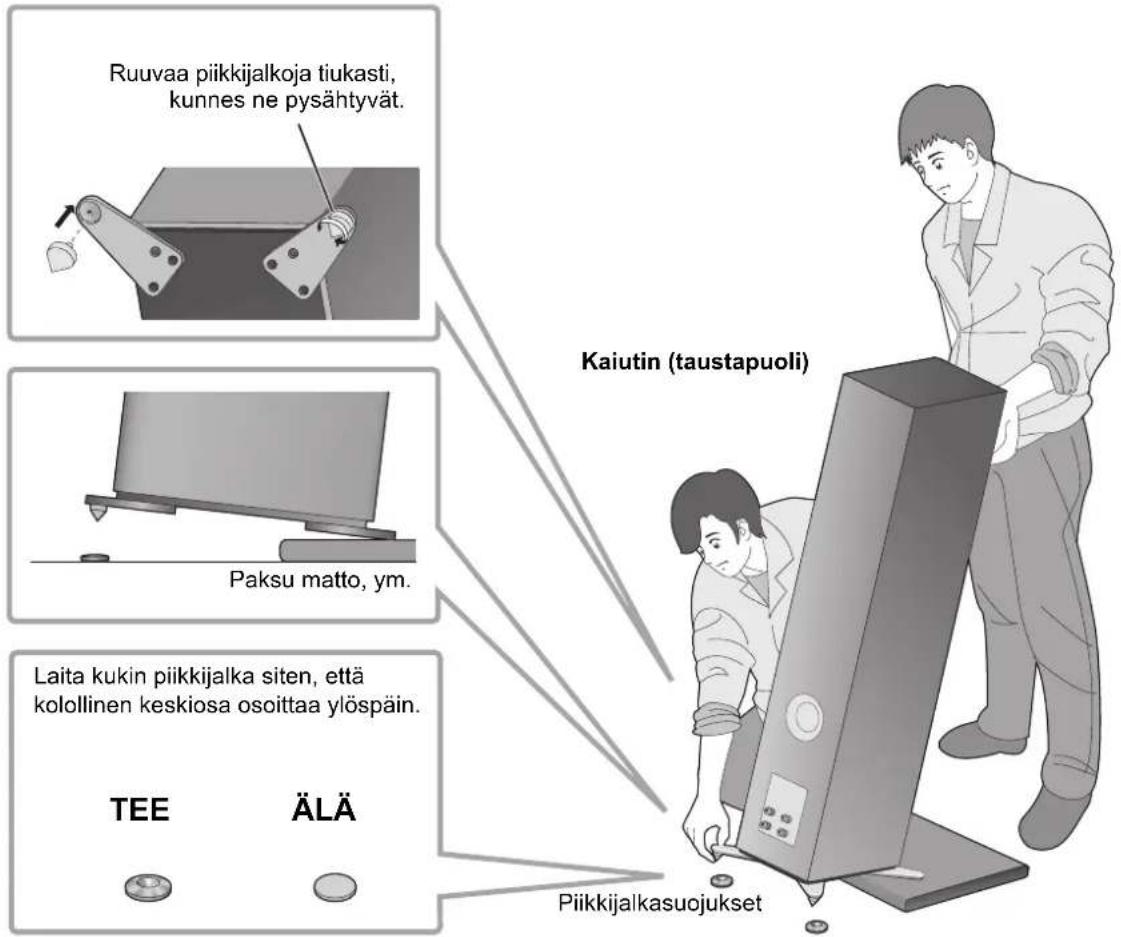

4 Kallista kaiutinta eteenpäin ja ruuvaa piikkijalat kahteen taustapuolen aluslevyyn. Kun käytetään piikkijalkojen suojuksia, laita ne piikkijalkojen alle. 5 Samalla kun kohdistat piikkijalkojen kärjet piikkijalkasuojuksissa oleviin koloihin, palauta kaiutin hitaasti pystyasentoon. 6 Samalla tavalla kuin vaiheessa 4, kallista kaiutinta taaksepäin ja poista paksu matto (tai vastaava suoja). 7 Ruuvaa piikkijalat kahteen etupuolen aluslevyyn. Kun käytetään piikkijalkojen suojuksia, laita ne piikkijalkojen alle. 8 Jos kaiuttimet huojuvat, laita välilevyt piikkijalkasuojusten alle. Piikkijalkasuojukset Kaiutin (taustapuoli) Paksu matto, ym. Ruuvaa piikkijalkoja tiukasti, kunnes ne pysähtyvät. Laita kukin piikkijalka siten, että kolollinen keskiosa osoittaa ylöspäin. ÄLÄ TEE Välilevy (139) SB-G90M2_TQBM0786_E_mst.book 13 ページ ２０２１年８月３日　火曜日　午後２時４０分14 Kiinnitä kumijalat (4 kpl) aluslevyissä oleviin uurteisiin etukäteen. ≥Poista taustapaperi kumijaloista ja työnnä ne tukevasti aluslevyihin koskettamatta kumijalkojen tarrapintaa. Jotta estetään lattian vahingoittuminen, varaa paksu mattoa (tai vastaava suoja). Aseta se purkupaikalle etukäteen. 1 Aseta kaiutin pystysuoraan asentoon paksulle matolle (tai vastaavan suojan päälle). 2 Poista suojapussit (2 kpl) ja pahvi, jotka peittävät kaiuttimen. 3 Pidä kaiuttimesta siten, että se kallistuu eteenpäin ja siirrä se asennuspaikalle. Kaiuttimen sijoittaminen kumijalkoja käyttäen ≥Panasonic ei ole vastuussa mistään onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen sopimattomasta asennuksesta tai käsittelystä. Älä kiinnitä lisävarusteita millään muulla kuin käyttöohjeiden kuvaamalla tavalla. ≥Kukin kaiutin painaa noin 35 kg. Varmista, että työhön osallistuu vähintään kaksi henkilöä. Toimi varovasti, jotta vältetään sormien tai varpaiden jääminen kaiuttimen ja lattian väliin tai kaiuttimien kaatuminen. ≥Jokaisen kumijalan kannattama paino on 8 kg tai enemmän. Tämä tarkoittaa, että asennuspaikkaan saattaa syntyä jälkiä ja painumia. ≥Jos vedät kaiutinta lattialla, kumijalat voivat irrota. Kun muutetaan kaiuttimen asennuspaikkaa, tarvitaan aina vähintään kaksi henkilöä sen nostamiseen. Pidä kaiuttimesta kiinni siten, että kätesi eivät kosketa kaiutinyksikköä. (140) SB-G90M2_TQBM0786_E_mst.book 14 ページ ２０２１年８月３日　火曜日　午後２時４０分Suomi

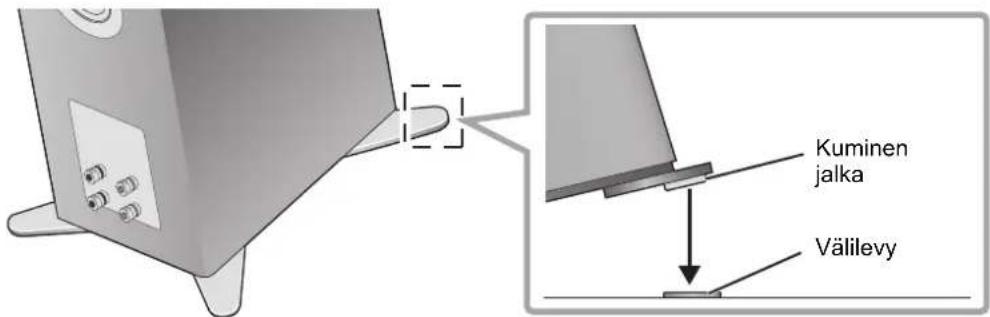

4 Jos kaiuttimet huojuvat niiden sijoittamisen jälkeen, laita välilevyt kumijalkojen alle. Tämä ehkäisee kumijalkoja huojumasta asennuspinnalla. Kaiuttimet saattavat kaatua turman yhteydessä kuten maanjäristys tai muu onnettomuus. Turvallisuutesi vuoksi muista varmistaa kaiuttimet kaatumisen varalta. Kukin kaiutin painaa noin 35 kg kaikkiaan. Tarkista, että kaiuttimen sijaintipaikat ovat riittävän vahvoja kannattamaan kyseisen painon. Lisätietoja varten ota yhteys ammattitaitoiseen asentajaan. ∫ Kun varmistetaan kaiuttimet vaakasuoralle pinnalle (lattia, ym.) Varmista kukin kaiutin lattiaan kaapeleilla tai vastaavilla välineillä kuten osoitetaan kuvassa. ∫ Kun varmistetaan kaiuttimet pystysuoralle pinnalle (seinä, ym.) Silmukoi nauha tai vastaava esine jokaisen kaiuttimen ympärille ja kiinnitä se tukevaan seinään tai pylvääseen vahvalla kaapelilla, ketjulla tai vastaavalla osalla kuvan mukaisesti.

≥Edellä kuvatut toimet eivät takaa suojaa kaikkia turmia ja onnettomuuksia vastaan, mukaan lukien maanjäristykset. Huomaa, että Panasonic ei vastaa mistään vahingoista kaiuttimille, niiden asennuspaikoille tai muille esineille, jotka aiheutuvat työstä, joka suoritetaan kaiuttimien varmistamiseksi kaatumista vastaan. ≥Piikkijalkojen käyttäminen tekee kaiuttimista alttiimmat kaatumiselle. Kuminen jalka Välilevy Kaiuttimien putoamisen ehkäiseminen Kaapeli Vahva kaapeli, ketju jne. (141) SB-G90M2_TQBM0786_E_mst.book 15 ページ ２０２１年８月３日　火曜日　午後２時４０分16 Liitännät Kaiuttimia ei toimiteta kaiuttimen johtojen kanssa. Liitäntää varten, käytä kaupallisesti saatavilla olevia kaiuttimen johtoja. Jos on vaikea liittää kaiuttimen johtoja, löysää nuppeja mahdollisimman paljon ja liitä sitten.

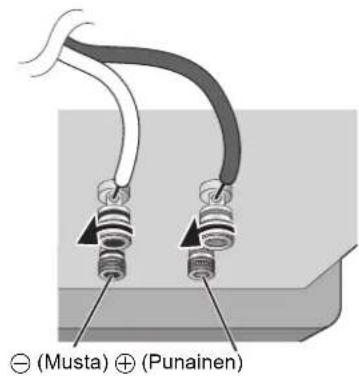

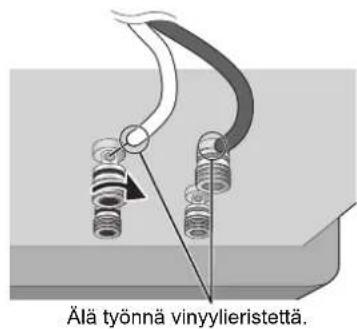

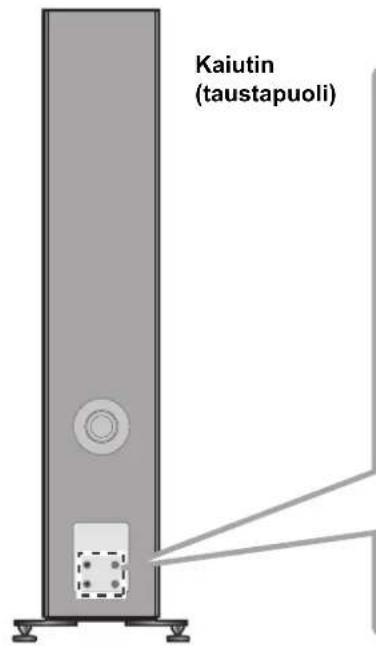

≥ Varo laittamasta ristiin (oikosulku) tai kääntämästä kaiuttimien johtojen napaisuutta, koska se voi vahingoittaa vahvistinta. Kaiuttimen johtojen liittäminen 1 Käännä nuppeja niiden löystyttämiseksi ja työnnä johtimet aukkoihin. 2 Kiristä nupit. - (Musta) + (Punainen) Älä työnnä vinyylieristettä. Kaiutin (taustapuoli) ÄLÄ (142) SB-G90M2_TQBM0786_E_mst.book 16 ページ ２０２１年８月３日　火曜日　午後２時４０分Suomi

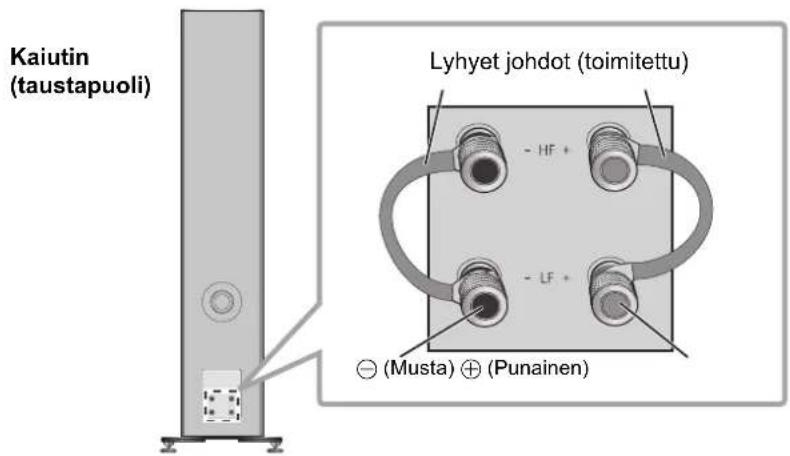

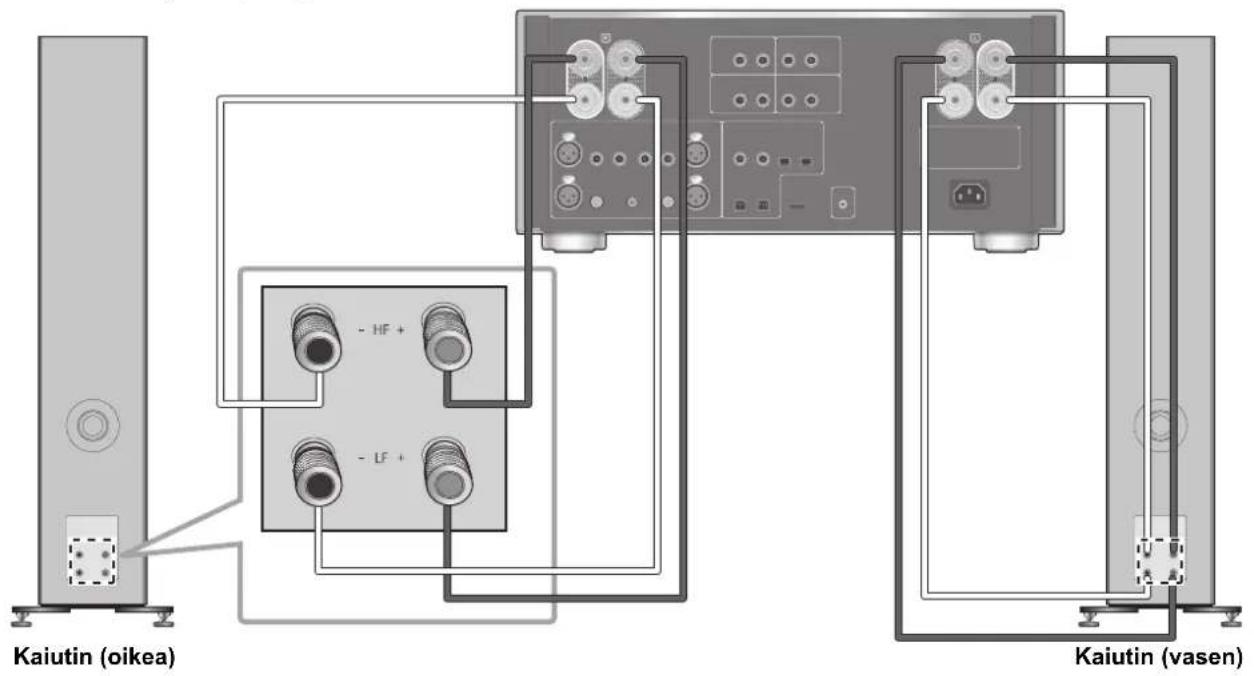

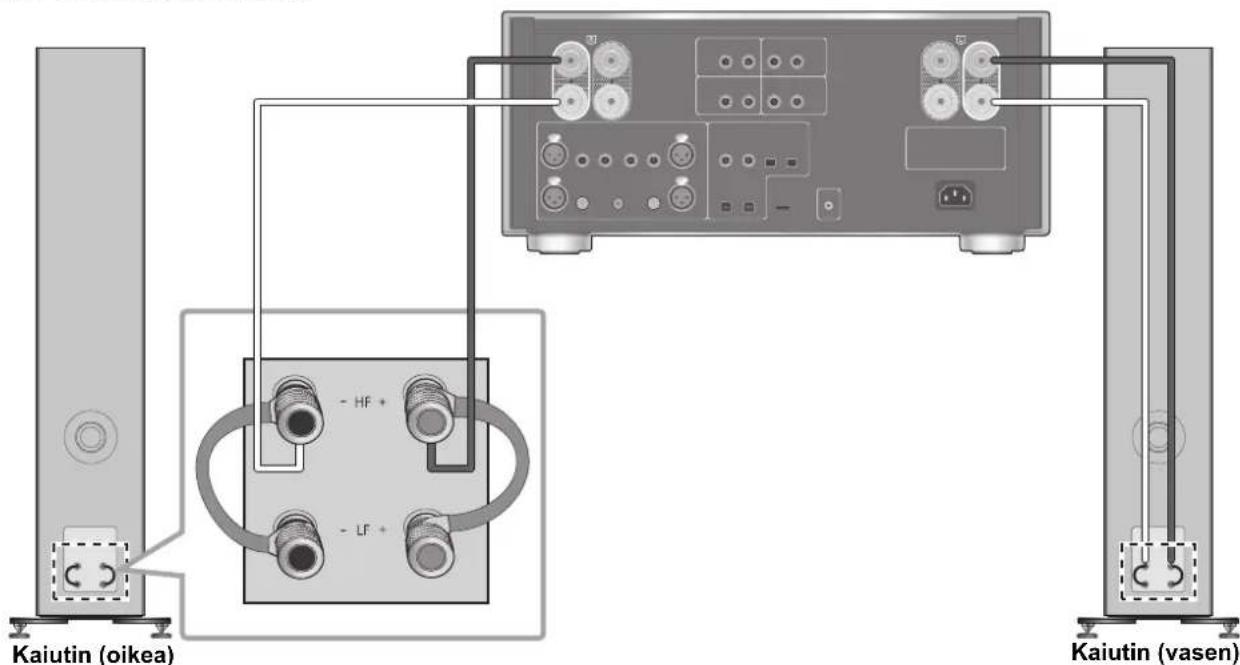

≥Ennen liitäntää sammuta vahvistin ja irrota sen virtajohto. ≥Jos haluat lisätietoja, katso vahvistimen käyttöohjeita. ∫ Yksijohtoinen liitäntä 1 Yhdistä lyhyet johdot (toimitettu) ≥Kaiuttimen johto on liitetty HF-nuppiin edellä olevassa kaaviossa, mutta saat edelleen normaalin stereovaikutuksen, jos liität LF- nuppiin. Vahvistimeen liittäminen esim. Vahvistin (taustapuoli) Kaiutin (vasen) Kaiutin (oikea) - (Musta) + (Punainen) Lyhyet johdot (toimitettu) 2 Liitä vahvistin ja kaiutin kaiutinjohdoilla (kaupallisesti saatavilla). Kaiutin (taustapuoli) (143) SB-G90M2_TQBM0786_E_mst.book 17 ページ ２０２１年８月３日　火曜日　午後２時４０分18 ∫ Kaksijohtoinen liitäntä ≥Älä käytä lyhyitä johtoja (toimitettu), kun käytetään kaksijohtoista liitäntää.

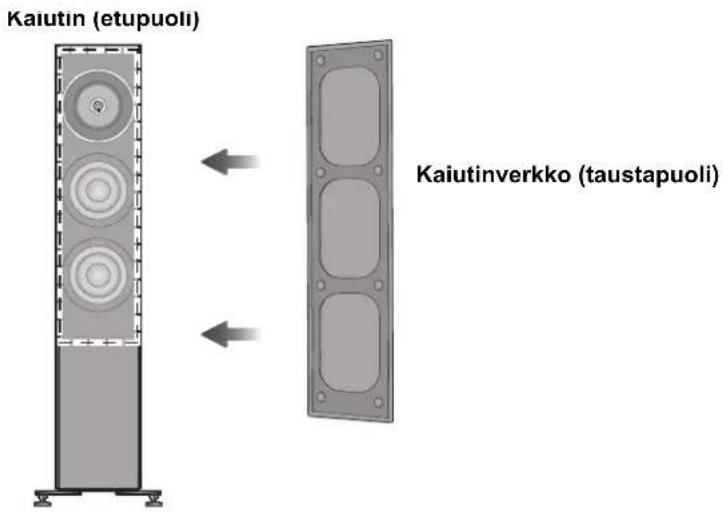

≥ Älä liikuta kaiutinta, kun kaiuttimen johtoja liitetään. Tämä saattaa aiheuttaa sähköiskun. ≥ Kun liitännät on suoritettu loppuun, vedä kaiuttimen johtoja hieman tarkistaaksesi, että ne on liitetty kunnolla. ≥ Johdota liitäntöjen napaisuus (+/-) oikein. Mikäli ei tehdä näin, se saattaa aiheuttaa negatiivisia stereovaikutuksia tai toimintahäiriöitä. Kaiutinverkkojen kiinnittäminen Kaiuttimen mukana toimitetaan kaiutinverkot, jotka suojaavat kaiutinyksikköjä pölyltä. Käytä magneetteja kaiutinverkkojen kiinnittämiseksi kaiutinyksiköihin.

≥ Voit nauttia paremmasta äänenlaadusta poistamalla kaiutinverkot ennen toistoa. esim. Vahvistin (taustapuoli) Kaiutin (vasen) Kaiutin (oikea) Kaiutin (etupuoli) Kaiutinverkko (taustapuoli) (144) SB-G90M2_TQBM0786_E_mst.book 18 ページ ２０２１年８月３日　火曜日　午後２時４０分Suomi

Huomautuksia käyttöön Kaiuttimien suojaamiseksi liiallisen tulosignaalin aiheuttamia vaurioita vastaan, noudata seuraavia varotoimia: ≥Alenna äänenvoimakkuutta seuraavissa tapauksissa vahinkojen välttämiseksi: jKun toistetaan säröytynyttä ääntä. jKun kaiuttimet vastaanottavat huutoa mikrofonista tai levysoittimesta, kohinaa FM-lähetyksistä tai jatkuvaa signaalia oskillaattorista, testilevyltä tai elektronisesta instrumentista. jKun säädetään äänenlaatua. jKun kytketään vahvistin päälle tai pois päältä. ≥Vältä äänenvoimakkuuden nostamista liian paljon, kun korostetaan diskanttiääntä graafisella taajuuskorjaimella tai muilla säätimillä. ≥Vältä lähettämästä liian kovaa ääntä pienitehoisella vahvistimella. Niin tekeminen lisää vahvistimen harmonista kokonaissäröä ja se saattaa vahingoittaa kaiuttimia. ≥Saatat vahingoittaa kaiuttimia ja lyhentää niiden käyttöikää, jos toistat ääntä erittäin voimakkaasti pitkiä aikoja. ≥Älä kosketa kaiuttimen liittimiä käsilläsi tai muilla esineillä, kun kaiuttimet ovat käytössä. Käyttöolosuhteista riippuen näin tekemällä altistutaan suurjännitteelle. Laitteen hoito Puhdista kaiuttimet toimitetulla puhdistusliinalla. ≥Kun lika on kovassa, purista kostea liina hyvin ja pyyhi lika pois. Lopuksi pyyhi kuivalla liinalla. ≥Älä käytä liuottimia kuten bensiiniä, ohennusainetta, alkoholia, keittiön puhdistusaineita, kemiallista pyyhintä, ym. Tämä saattaa aiheuttaa muutoksia ulkokuoren tai pinnoitteen irtoamista. Tekniset tiedot

≥ Tekniset tiedot voivat muuttua ilman eri ilmoitusta. ≥ Paino ja mitat ovat likimääräisiä. Tyyppi 3-teinen 4 kaiutinta, bassorefleksityyppi (koaksiaalinen 2-teinen keskiäänialue/sisäiset diskanttikaiuttimet) Kaiutinyksikkö Bassokaiutin 16 cm kartio tyyppi k2 Keskiäänialue/Diskanttikaiutin Koaksiaalinen 16 cm kartiotyyppinen k1 / 2,5 cm kupumainen k1 Impedanssi 4 ≠ Tuloteho (IEC) 200 W (MAX) 100 W (RATED) Äänenpainetaso 86 dB (2,83 V/m) 83 dB (W/m) Taajuusalue 33 Hz - 90 kHz (-10 dB) Jakotaajuus 500 Hz, 3,4 kHz Mitat (LkKkS) Piikkijalkojen kanssa Kumijalkojen kanssa 292 mmk1.114 mmk366 mm 292 mmk1.093 mmk366 mm Paino Noin 35 kg Käyttölämpötila-alue 0
