KÄYTTÖOHJE SBG90E TECHNICS

Kiitos, että ostit tämän tuotteen.

Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten.

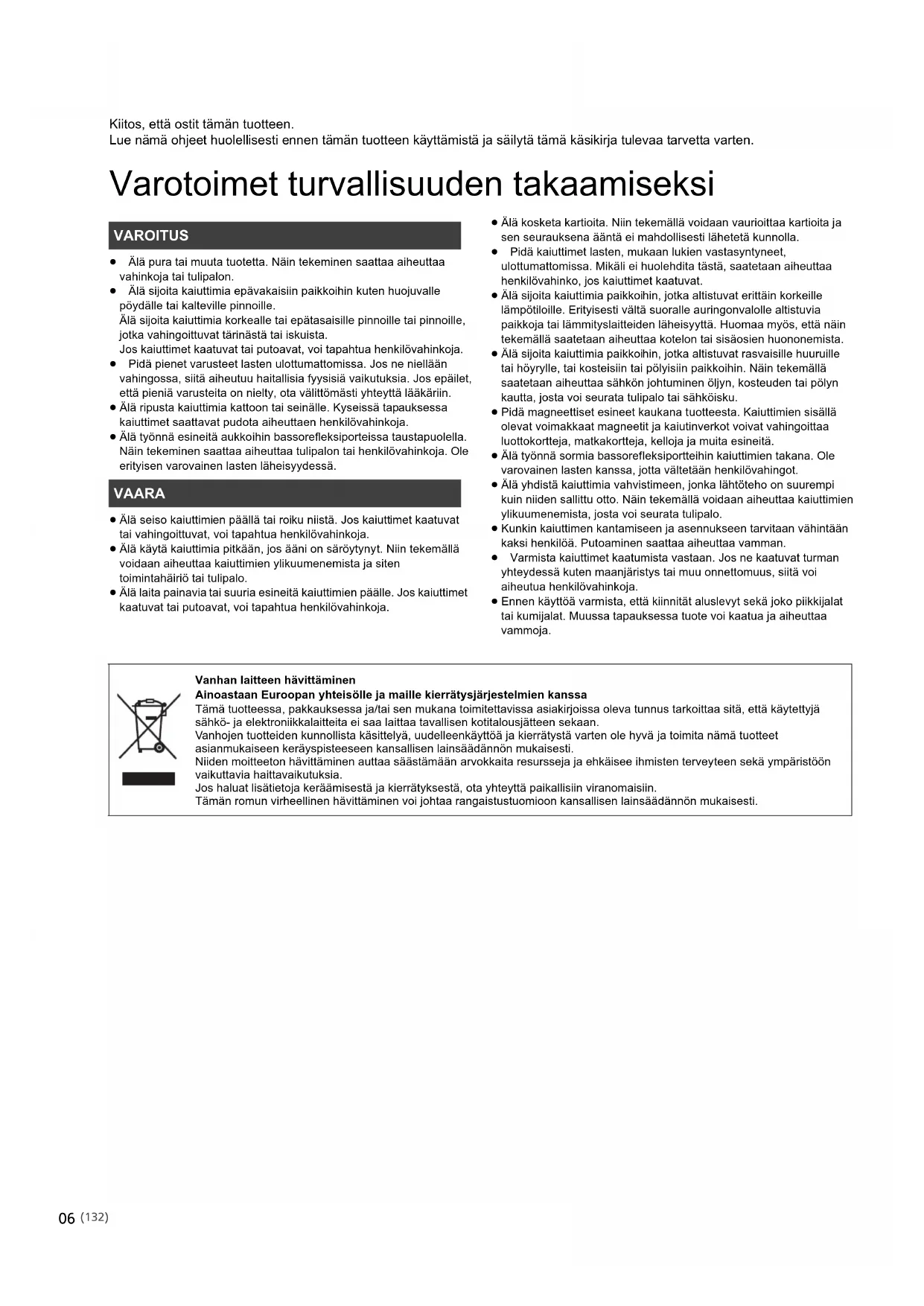

Varotoimet turvallisuuden takaamiseksi

VAROITUS

• Älä pura tai muuta tuotetta. Näin tekeminen saattaa aiheuttaa vahinkoja tai tulipalon.
• Älä sijoita kaiuttimia epävakaisiin paikkoihin kuten huojuvalle pöydälle tai kalteville pinnoille.
  Älä sijoita kaiuttimia korkealle tai epätasaisille pinnoille tai pinnoille, jotka vahingoittuvat tärinästä tai iskuista.
  Jos kaiuttimet kaatuvat tai putoavat, voi tapahtua henkilövahinkoja.
• Pidä pienet varusteet lasten ulottumattomissa. Jos ne niellään vahingossa, siitä aiheutuu haitallisia fyysisiä vaikutuksia. Jos epäilet, että pieniä varusteita on nielty, ota välittömästi yhteyttä lääkäriin.
• Älä ripusta kaiuttimia kattoon tai seinälle. Kyseissä tapauksessa kaiuttimet saattavat pudota aiheuttaen henkilövahinkoja.
• Älä työnnä esineitä aukkoihin bassorefleksiporteissa taustapuolella. Näin tekeminen saattaa aiheuttaa tulipalon tai henkilövahinkoja. Ole erityisen varovainen lasten läheisyydessä.

VAARA

• Älä seiso kaiuttimien päällä tai roiku niistä. Jos kaiuttimet kaatuvat tai vahingoittuvat, voi tapahtua henkilövahinkoja.
• Älä käytä kaiuttimia pitkään, jos ääni on säröytynyt. Niin tekemällä voidaan aiheuttaa kaiuttimien ylikuumenemista ja siten toimintahäiriö tai tulipalo.

• Älä laita painavia tai suuria esineitä kaiuttimien päälle. Jos kaiuttimet kaatuvat tai putoavat, voi tapahtua henkilövahinkoja.

• Älä kosketa kartioita. Niin tekemällä voidaan vaurioittaa kartioita ja sen seurauksena ääntä ei mahdollisesti lähetetä kunnolla.

• Pidä kaiuttimet lasten, mukaan lukien vastasyntyneet, ulottumattomissa. Mikäli ei huolehdita tästä, saatetaan aiheuttaa henkilövahinko, jos kaiuttimet kaatuvat.
• Älä sijoita kaiuttimia paikkoihin, jotka altistuvat erittäin korkeille lämpötiloille. Erityisesti vältä suoralle auringonvalolle altistuvia paikkoja tai lämmityslaitteiden läheisyyttä. Huomaa myös, että näin tekemällä saatetaan aiheuttaa kotelon tai sisäosien huononemista.
• Älä sijoita kaiuttimia paikkoihin, jotka altistuvat rasvaisille huuruille tai höyrylle, tai kosteisiin tai pölyisiin paikkoihin. Näin tekemällä saatetaan aiheuttaa sähkön johtuminen öljyn, kosteuden tai pölyn kautta, josta voi seurata tulipalo tai sähköisku.
• Pidä magneettiset esineet kaukana tuotteesta. Kaiuttimien sisällä olevat voimakkaat magneetit ja kaiutinverkot voivat vahingoittaa luottokortteja, matkakortteja, kelloja ja muita esineitä.
• Älä työnnä sormia bassorefleksiportteihin kaiuttimien takana. Ole varovainen lasten kanssa, jotta vältetään henkilövahingot.
• Älä yhdistä kaiuttimia vahvistimeen, jonka lähtöteho on suurempi kuin niiden sallittu otto. Näin tekemällä voidaan aiheuttaa kaiuttimien ylikuumenemista, josta voi seurata tulipalo.
• Kunkin kaiuttimen kantamiseen ja asennukseen tarvitaan vähintään kaksi henkilöä. Putoaminen saattaa aiheuttaa vamman.
• Varmista kaiuttimet kaatumista vastaan. Jos ne kaatuvat turman yhteydessä kuten maanjäristys tai muu onnettomuus, siitä voi aiheutua henkilövahinkoja.
• Ennen käyttöä varmista, että kiinnität aluslevyt sekä joko piikkijalat tai kumijalat. Muussa tapauksessa tuote voi kaatua ja aiheuttaa vammoja.

Vanhan laitteen hävittäminen

Ainoastaan Euroopan yhteisölle ja maille kierrätysjärjestelmien kanssa

Tämä tuotteessa, pakkauksessa ja/tai sen mukana toimitettavissa asiakirjoissa oleva tunnus tarkoittaa sitä, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa laittaa tavallisen kotitalousjätteen sekaan.

Vanhojen tuotteiden kunnollista käsittelyä, uudelleenkäyttöä ja kierrätystä varten ole hyvä ja toimita nämä tuotteet asianmukaiseen keräyspisteeseen kansallisen lainsäädännön mukaisesti.

Niiden moitteeton hävittäminen auttaa säästämään arvokkaita resursseja ja ehkäisee ihmisten terveyteen sekä ympäristöön vaikuttavia haittavaikutuksia.

Jos haluat lisätietoja keräämisestä ja kierrätyksestä, ota yhteyttä paikallisiin viranomaisiin.

Tämän romun virheellinen hävittäminen voi johtaa rangaistustuomioon kansallisen lainsäädännön mukaisesti.

Sisällysluettelo

Varotoimet turvallisuuden takaamiseksi.... 06

Varusteet....07

Tietoja tästä laitteesta.... 08

Asennus....09

Liitännät 16

Kaiutinverkkojen kiinnittäminen.... 18

Huomautuksia käyttöön.... 19

Laitteen hoito.... 19

Tekniset tiedot 19

Tietoja kuvauksista näissä käyttöohjeissa

- Näytettävät kuvat voivat poiketa käytettävästä laitteesta.

Varusteet

□ 4 piikkijalkaa (TBLA40861)

□ 4 piikkijalkasuojusta (TYL0079)

□ 4 välilevyä (TMKK653)

□ 1 kaiutinverkko (TTJ0006-A)

□ 1 puhdistusliina (TXFPE01LHUU)

Ennen käyttöä varmista, että kiinnität aluslevyt sekä joko piikkijalat tai kumijalat.

- Pidä pienet varusteet lasten ulottumattomissa nielaisemisen estämiseksi.

• Tässä omistajan oppaassa olevat tuotenumerot ovat helmikuun 2017 mukaisia. Niihin voi tulla muutoksia.
• Kaiuttimia ei toimiteta kaiuttimen johtojen kanssa. Liitäntää varten, käytä kaupallisesti saatavilla olevia kaiuttimen johtoja.

Tietoja tästä laitteesta

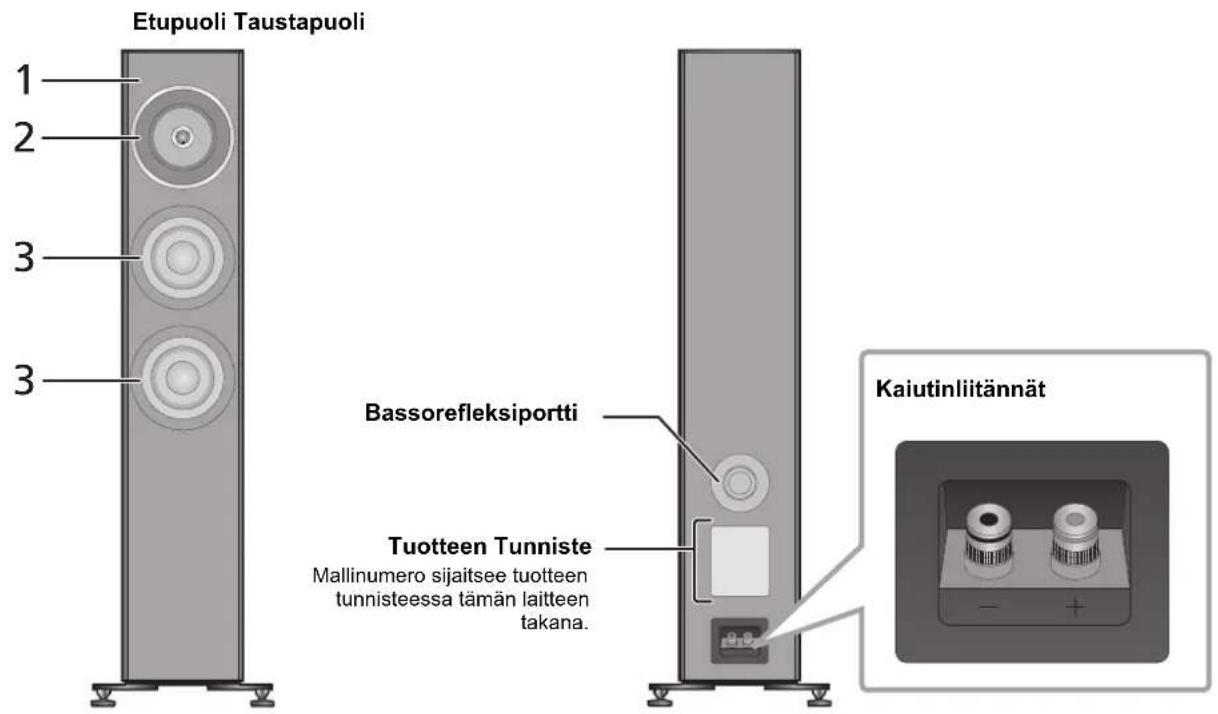

■ Kaiuttimen osien nimet ja ominaisuudet

Etupuoli Taustapuoli 1 2 3 3 Bassorefleksiportti Tuotteen Tunniste Mallinumero sijaitsee tuotteen tunnisteessa tämän laitteen takana. Kaiutinliitännät

1 Tasapainotettu kaiutinelementtien asennusarkkitehtuuri

Alaohjauslevyyn kaapin sisälle massakeskipisteseen asennettu kaiutinyksikkö on suunniteltu vaimentamaan sen aikaansaamaa tärinää. Kaiutinyksikköä ei ole asennettu etuohjauslevyyn, jotta minimoidaan häiritsevän tärinän lähetys kaiutinyksiköstä kehykseen. Tuloksena saadaan kaiutin, joka toimittaa realistisen ja syvän ääniasteikon, joka muodostuu työntyvistä ja herkistä äänistä, joiden taajuudet vaihtelevat alhaisesta erittäin korkeaan.

2 Koaksiaalinen kaksisuuntainen yksikkö

Hiljattain kehitetty keskitaajuus-korkeataajuusyksikkö sisältää koaksiaalisen kaksisuuntaisen järjestelmän, joka hyödyntää laadukkaissa malleissa käytettäviä suunnitteluperiaatteita: pistemäinen äänilähde ja lineaarinen vaihetoisto. Tarkkaa äänen paikantamista varten suunniteltu järjestelmä sallii kaiuttimen lähettää eri soittimien tuottamia ääniä selkeästi ja se aikaansaa kolmiulotteisen ääniasteikon.

Pienisäröiset pitkäiskuiset bassokaiuttimet

Kaiutin sisältää kaksi bassokaiutinta, jotka on valmistettu erilaisista osista kuten kaksoismagneetit, pitkät äänikelat ja kuparirenkaat. Tuloksena kaiutin toimittaa bassoääntä, joka tarjoaa vähäisen särön ja erinomaisen vasteen jopa toistettaessa laajan amplitudialueen taajuuksia.

■ Suositellut laitteet

Suosittelemme käyttämään Technicsin laitteita (lisävaruste) paremman äänenlaadun takaamiseksi.

Tuotteen nimi Mallinumero
Integroitu stereovahvistin SU-G700
Verkkoaudiovahvistin SU-G30

Asennus

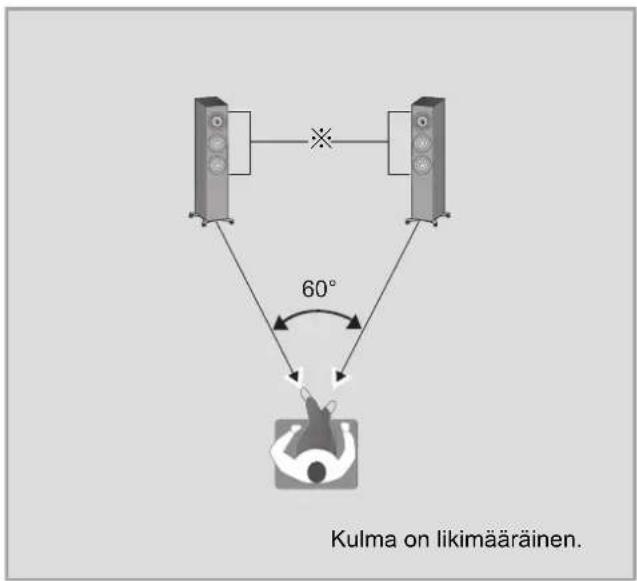

esim.

60° Kulma on likimääräinen.

※ Kaiutinyksiköt

• Kunkin kaiuttimen kantamiseen ja asennukseen tarvitaan vähintään kaksi henkilöä.
• Älä kosketa kaiutinyksikköjä. Niin tekemällä seurauksena saattaa olla virheellinen äänenlaatu.
• Sijoita kaiuttimet suunnilleen samalle etäisyydelle kuuntelupaikasta.
• Kaiuttimet lähettävät bassoäänen bassorefleksiporteista takana ja edessä. Asenna kaiuttimet vähintään 5 cm:n etäisyydelle seinistä, jotta ne eivät peitä takana olevia bassorefleksiportteja.
• Pidä vahvistin tai mikä tahansa muu laite ja kaiuttimet vähintään 1 cm etäisyydellä toisistaan.

■ Optimaalista asentoa varten

Bassoäänien laatu ja äänenvoimakkuus, äänen paikannusominaisuus, äänitunnelma ja muut äänenlaatua määrittävät tekijät vaihtelevat tämän laitteen asennuspaikan, kuunteluasennon, tilan olosuhteiden ja muiden tekijöiden mukaan. Katso alla olevia tietoja, kun asennat kaiuttimet.

Asennuspaikan määrittäminen.

• Kunkin kaiuttimen paino on noin 32 kg. Tarkista, että asennuspaikka on riittävän vahva kannattamaan kyseisen painon.
• Jos haluat varmistaa kaiuttimet kaatumista vastaan, ota yhteyttä asennuksen ammattilaiseen. Lattian ja seinän kestävyys on varmistettava. (→ 15)
• Aseta kaiuttimet tasaiselle, vakaalle alustalle.

Jos kaiuttimet huojuvat sijoittamisen jälkeen, käytä välilevyjä. (⇒ 13, 14)

- Vasemman ja oikean kaiuttimen välisen äänenlaatueron minimoimiseksi, asenna ne siten, että niiden ympärillä olevat akustiset olosuhteet (äänen heijastuminen ja imeytyminen) ovat samanlaiset.

Etäisyyksien säätäminen kaiuttimien takaosan ja seinän välillä

Jos asennat kaiuttimet lähelle seinää tai kulmaa, bassoääni on voimakkaampi. Jos kaiuttimet ovat kuitenkin liian lähellä sitä, äänen paikannusominaisuus ja äänitunnelma voivat heikentyä. Jos tapahtuu näin, säädä kaiuttimien välistä etäisyyttä, jonka olisi oltava välillä 30 cm - 60 cm. (Huomaa, että kaiuttimien ja sivuseinien välisen etäisyyden olisi oltava suurempi kuin 60 cm.)

- Älä vedä kaiuttimia voimalla. Niin tekemällä voidaan vahingoittaa kaiutinta ja lattiaa.

Kaiuttimen korkeuden ja kulman säätäminen

Suuntaa kaiuttimien etupuoli kuuntelijaa kohti. Näitä vaiheita noudattamalla autetaan kaiuttimia tarkemman äänen paikannuksen tuottamisessa.

Huoneen akustiikan ja kaiuttimien asettelun säätäminen

Huoneen ympäristöstä riippuen (mukaan lukien huoneen koko ja muoto, etäisyys seinistä ja kaikutaso) tietyt äänet voivat korostua liiallisesti tai häipyä, jolloin niitä on vaikea kuulla. Kyseisissä tapauksissa kaikutason säätäminen liikuttamalla kaiuttimia, muuttamalla kuunteluasentoa tai peittämällä seinät ja ikkunat paksuilla verhoilla saattaa ratkaista ongelman.

- Piikkijalat saattavat korostaa äänenlaatua. (⇒ 12)

Aluslevyjen kiinnittäminen

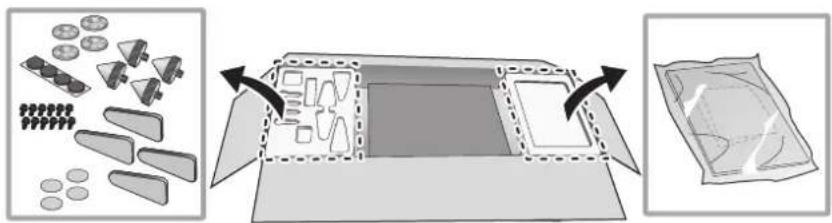

① Poista varusteet.

- Poista varusteet polystyreenilohkoista ja aseta ne lasten ulottumattomissa olevaan paikkaan.

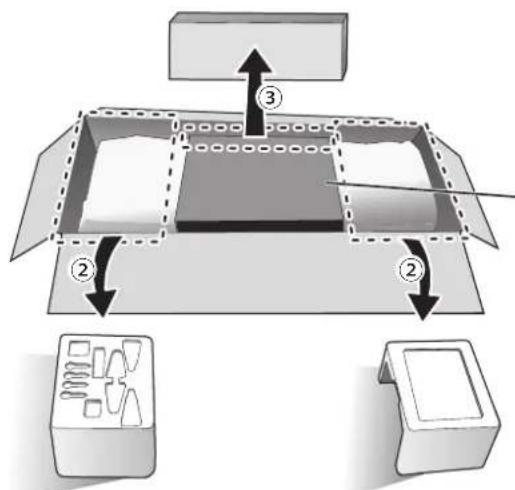

② Aseta polystyreenilohkot työskentelyyn sopivaan paikkaan.
③ Poista kaiutinverkon pakkaus.

Jätä pahvi paikalleen, jotta se suojaa kaiutinyksikköä.

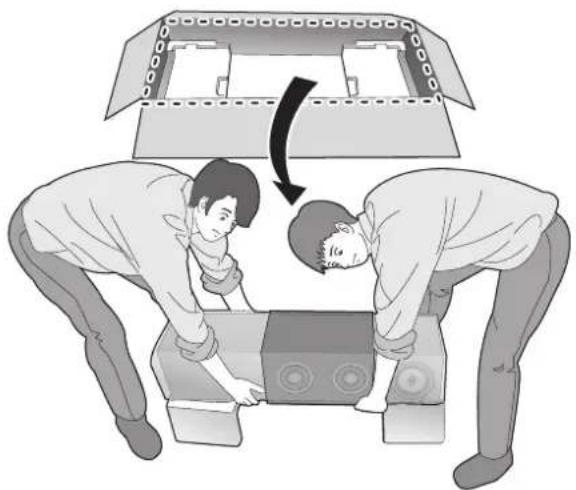

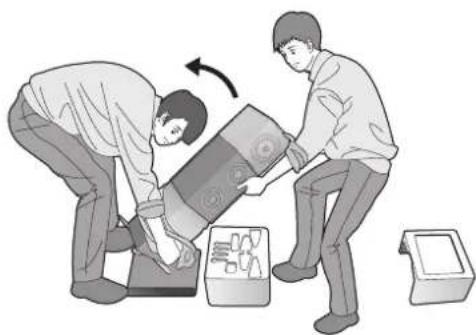

④ Aseta kaiuttimet vaiheessa ② poistettujen polystyreenilohkojen päälle.

- Pidä mielessäsi seuraavat kohdat, kun nostat kaiutinta.

-Pidä kiinni pohjasta siten, jotta kätesi eivät luista.

⑤ Rullaa pois suojapussit (2 kpl), jotta paljastetaan kaiuttimen pohja.

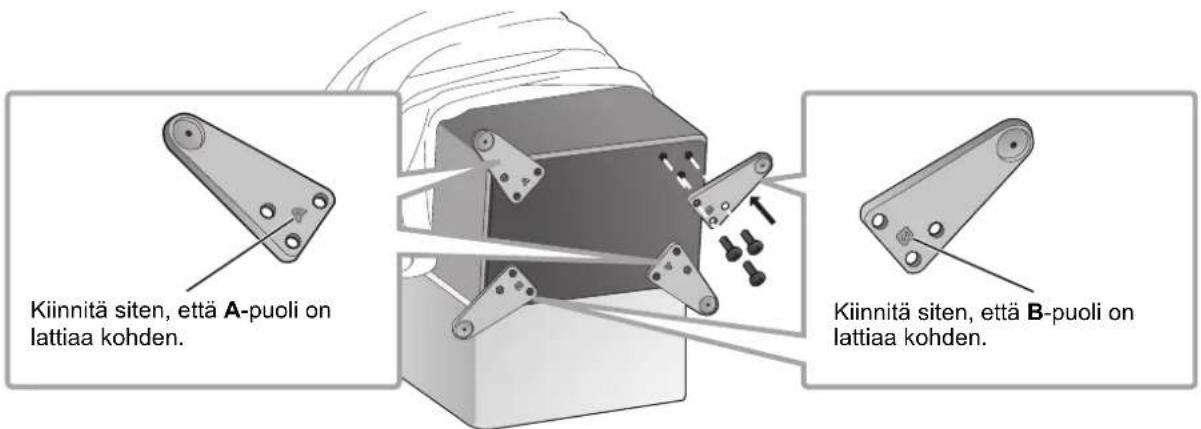

⑥ Kiinnitä aluslevyt (4 kpl) kaiuttimeen turvallisesti toimitetuilla ruuveilla.

Kaiuttimen sijoittaminen kumijalkoja käyttäen

Kiinnitä kumijalat (4 kpl) aluslevyissä oleviin uurteisiin etukäteen.

- Poista taustapaperi kumijaloista ja työnnä ne tukevasti aluslevyihin koskettamatta kumijalkojen tarrapintaa.

- Ensin esiasenna käsin kolme ruuvia löysästi ja kiristä ne sitten ruuvitaltalla.

Kiinnitä siten, että A-puoli on lattiaa kohden. Kiinnitä siten, että B-puoli on lattiaa kohden.

- Aluslevyjen kiinnittämisen jälkeen, varmista, etteivät ne huoju.

Kaiuttimen sijoittaminen piikkijalkoja käyttäen (→ 12)

Kaiuttimen sijoittaminen kumijalkoja käyttäen (→ 14)

Kaiuttimien sijoittaminen piikkijalkoja käyttäen

Piikkijalat saattavat korostaa äänenlaatua.

• Panasonic ei ole vastuussa mistään onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen sopimattomasta asennuksesta tai käsittelystä. Älä kiinnitä lisävarusteita millään muulla kuin käyttöohjeiden kuvaamalla tavalla.
• Kunkin kaiuttimen paino on noin 32 kg. Kun kallistat kaiuttimia piikkijalkojen asettamiseksi, varmista, että työhön osallistuu vähintään kaksi henkilöä. Kun kiinnitetään piikkijalkoja, toimi varovasti, jotta vältetään sormien tai varpaiden jääminen kaiuttimen ja lattian väliin tai kaiuttimien kaatuminen. Lisäksi varmista, että levität paksun maton tai vastaavan esineen sille lattian puolelle, jolle kallistat kaiuttimia, jotta estetään lattian vahingoittuminen.
• Koska kukin piikkijalka kannattaa noin 8 kg painoa, piikkijalat voivat jättää merkkejä ja koloja asennuspaikkaan. Estääksesi piikkijalkoja vahingoittamasta aluetta, käytä toimitettuja piikkijalkasuojuksia tai osta laajalla kosketuspinnalla varustetut riittävän vahvat piikkijalkasuojukset.
• Kaiuttimien liikuttaminen piikkijalkojen kanssa voi vahingoittaa lattiaa. Ennen asennuspaikan muuttamista, poista piikkijalat.

Jotta estetään lattian vahingoittuminen, varaa kaksi paksua mattoa (tai vastaavaa suojaa). Aseta ne purkupaikalle ja asennuspaikalle etukäteen.

① Aseta kaiutin pystysuoraan asentoon paksulle matolle (tai vastaavan suojan päälle).

② Poista suojapussit (2 kpl) ja pahvi, jotka peittävät kaiuttimen.

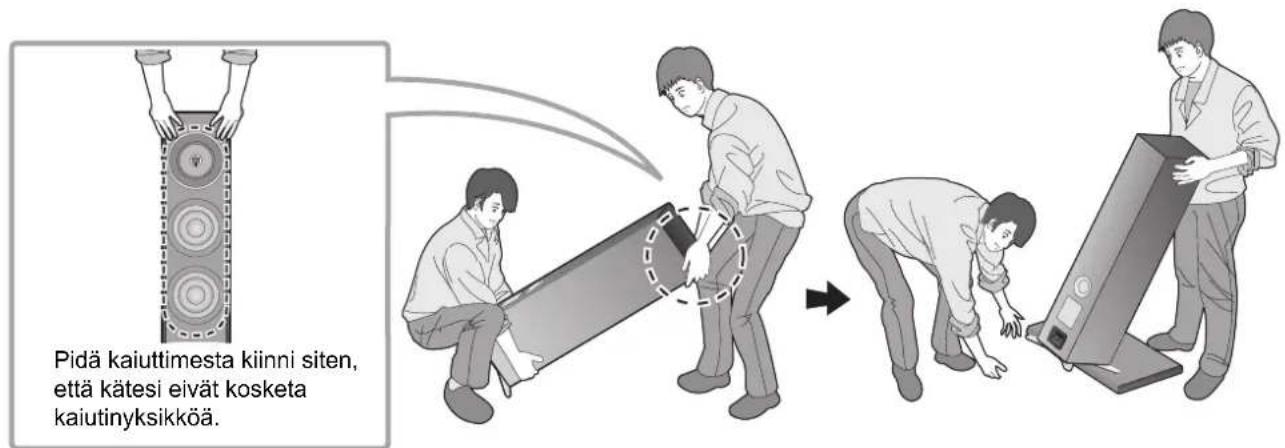

③ Nosta kaiutin asennuspaikkaan ja samalla kallista sitä eteenpäin sekä laita se paksun maton (tai vastaavan suojan) päälle.

Pidä kaiuttimesta kiinni siten, että kätesi eivät kosketa kaiutinyksikköä.

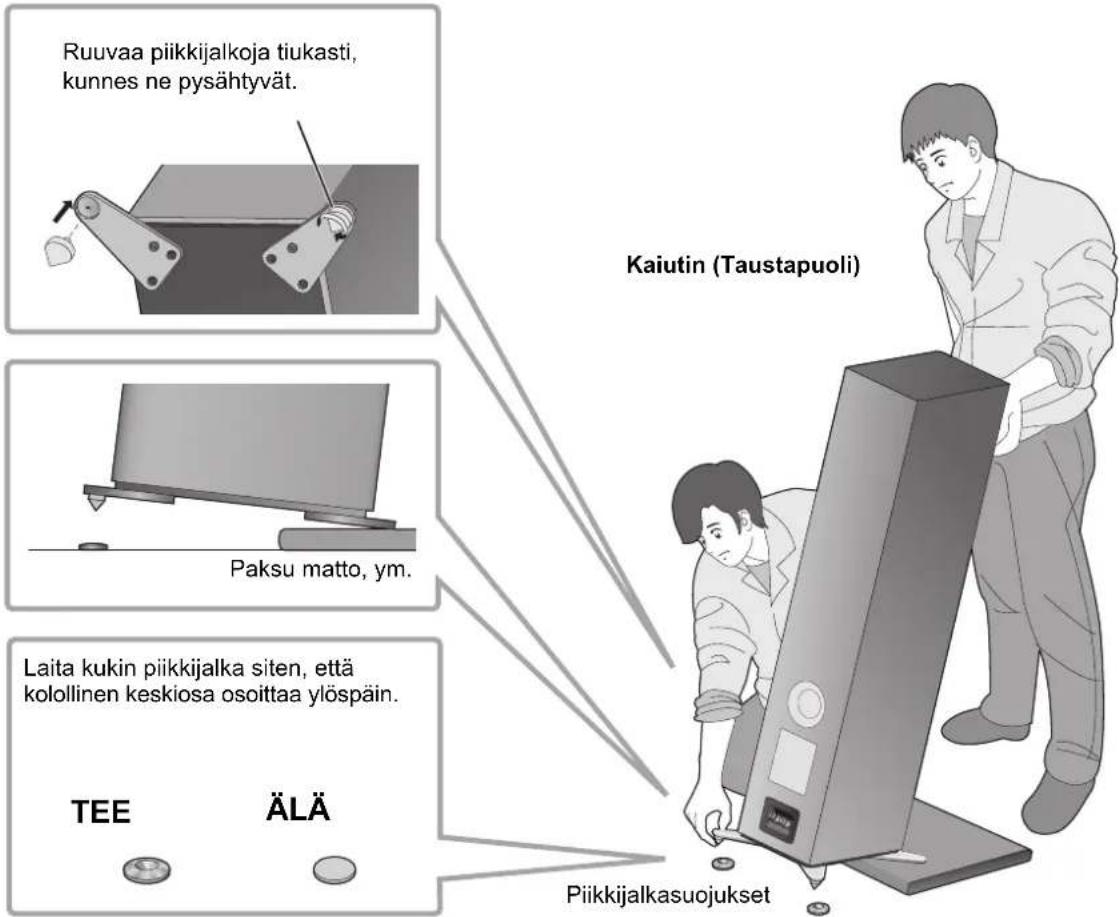

④ Kallista kaiutinta eteenpäin ja ruuvaa piikkijalat kahteen taustapuolen aluslevvyn. Kun käytetään piikkijalkojen suojuksia, laita ne piikkijalkojen alle.

⑤ Samalla kun kohdistat piikkijalkojen kärjet piikkijalkasuojuksissa oleviin koloihin, palauta kaiutin hitaasti pystyasentoon.

⑥ Samalla tavalla kuin vaiheessa ④, kallista kaiutinta taaksepäin ja poista paksu matto (tai vastaava suoja).
⑦ Ruuvaa piikkijalat kahteen etupuolen aluslevyyn. Kun käytetään piikkijalkojen suojuksia, laita ne piikkijalkojen alle.
⑧ Jos kaiuttimet huojuvat, laita välilevyt piikkijalkasujusten alle.

Välilevy

Kaiuttimen sijoittaminen kumijalkoja käyttäen

Kiinnitä kumijalat (4 kpl) aluslevyissä oleviin uurteisiin etukäteen. (⇒ 11)

• Panasonic ei ole vastuussa mistään onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen sopimattomasta asennuksesta tai käsittelystä. Älä kiinnitä lisävarusteita millään muulla kuin käyttöohjeiden kuvaamalla tavalla.
• Kukin kaiutin painaa noin 32 kg. Varmista, että työhön osallistuu vähintään kaksi henkilöä. Toimi varovasti, jotta vältetään sormien tai varpaiden jääminen kaiuttimen ja lattian väliin tai kaiuttimien kaatuminen.
• Koska kukin kumijalka kannattaa vähintään noin 8 kg:n painoa, kumijalat voivat jättää jälkiä ja koloja asennuspaikkaan.
• Jos vedät kaiutinta lattialla, kumijalat voivat irrota.
  Kun muutetaan kaiuttimen asennuspaikkaa, tarvitaan aina vähintään kaksi henkilöä sen nostamiseen.

Jotta estetään lattian vahingoittuminen, varaa paksu mattoa (tai vastaava suoja). Aseta se purkupaikalle etukäteen.

① Aseta kaiutin pystysuoraan asentoon paksulle matolle (tai vastaavan suojan päälle).

② Poista suojapussit (2 kpl) ja pahvi, jotka peittävät kaiuttimen.

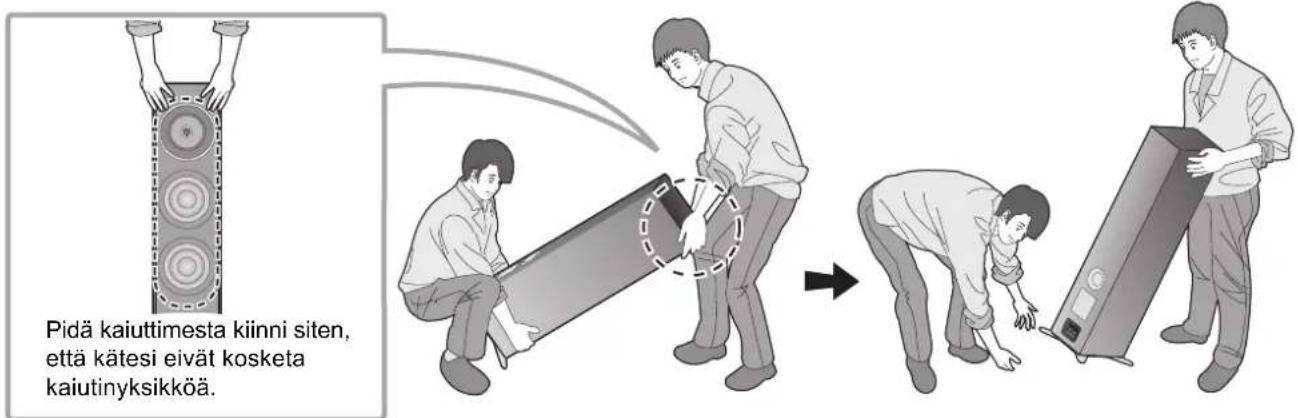

③ Pidä kaiuttimesta siten, että se kallistuu eteenpäin ja siirrä se asennuspaikalle.

Pidä kaiuttimesta kiinni siten, että kätesi eivät kosketa kaiutinyksikköä.

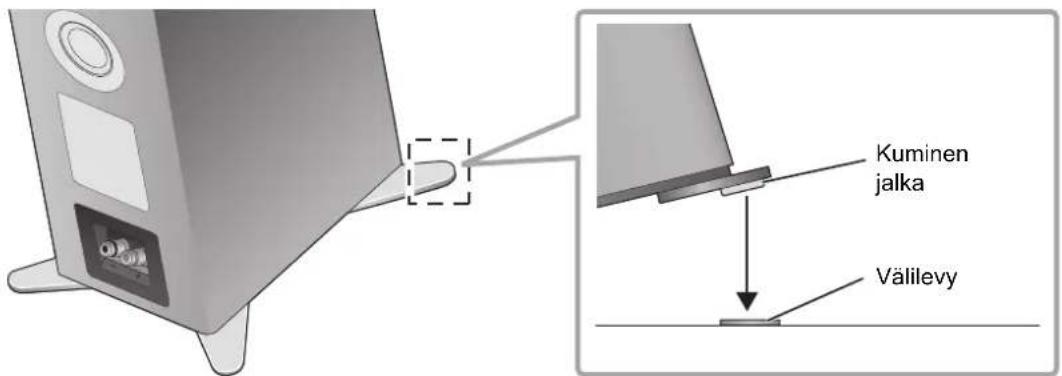

④ Jos kaiuttimet huojuvat niiden sijoittamisen jälkeen, laita välilevyt kumijalkojen alle. Tämä ehkäisee kumijalkoja huojumasta asennuspinnalla.

Kuminen jalka Välilevy

Kaiuttimet saattavat kaatua turman yhteydessä kuten maanjäristys tai muu onnettomuus. Turvallisuutesi vuoksi muista varmistaa kaiuttimet kaatumisen varalta.

Kukin kaiutin painaa noin 32 kg kaikkiaan. Tarkista, että kaiuttimen sijaintipaikat ovat riittävän vahvoja kannattamaan kyseisen painon.

Lisätietoja varten ota yhteys ammattitaitoiseen asentajaan.

■ Kun varmistetaan kaiuttimet vaakasuoralle pinnalle (lattia, ym.)

Varmista kukin kaiutin lattiaan kaapeleilla tai vastaavilla välineillä kuten osoitetaan kuvassa.

■ Kun varmistetaan kaiuttimet pystysuoralle pinnalle (seinä, ym.)

Silmukoi nauha tai vastaava esine jokaisen kaiuttimen ympärille ja kiinnitä se tukevaan seinään tai pylvääseen vahvalla kaapelilla, ketjulla tai vastaavalla osalla kuvan mukaisesti.

Hihna

• Edellä kuvatut toimet eivät takaa suojaa kaikkia turmia ja onnettomuuksia vastaan, mukaan lukien maanjäristykset.
  Huomaa, että Panasonic ei vastaa mistään vahingoista kaiuttimille, niiden asennuspaikoille tai muille esineille, jotka aiheutuvat työstä, joka suoritetaan kaiuttimien varmistamiseksi kaatumista vastaan.
• Piikkijalkojen käyttäminen tekee kaiuttimista alttiimmat kaatumiselle.

Liitännät

Kaiuttimen johtojen liittäminen

Kaiuttimia ei toimiteta kaiuttimen johtojen kanssa. Liitäntää varten, käytä kaupallisesti saatavilla olevia kaiuttimen johtoja.

Kaiutin (taustapuoli)

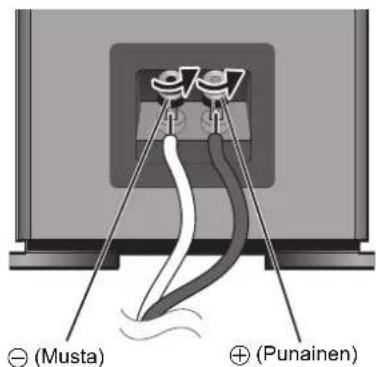

① Käännä nuppeja niiden löystyttämiseksi ja työnnä johtimet aukkoihin.

(Musta) (Punainen)

② Kiristä nupit.

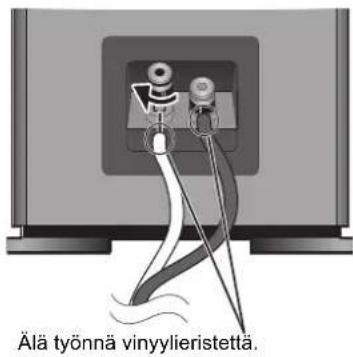

Älä työnnä vinyylieristetta.

Jos on vaikea liittää kaiuttimen johtoja, irrota nupit ennen niiden liittämistä.

- Varo laittamasta ristiin (oikosulku) tai kääntämästä kaiuttimien johtojen napaisuutta, koska se voi vahingoittaa vahvistinta.

ÄLÄ

Vahvistimeen liittäminen

• Ennen liitäntää sammuta vahvistin ja irrota sen virtajohto.
• Jos haluat lisätietoja, katso vahvistimen käyttöohjeita.

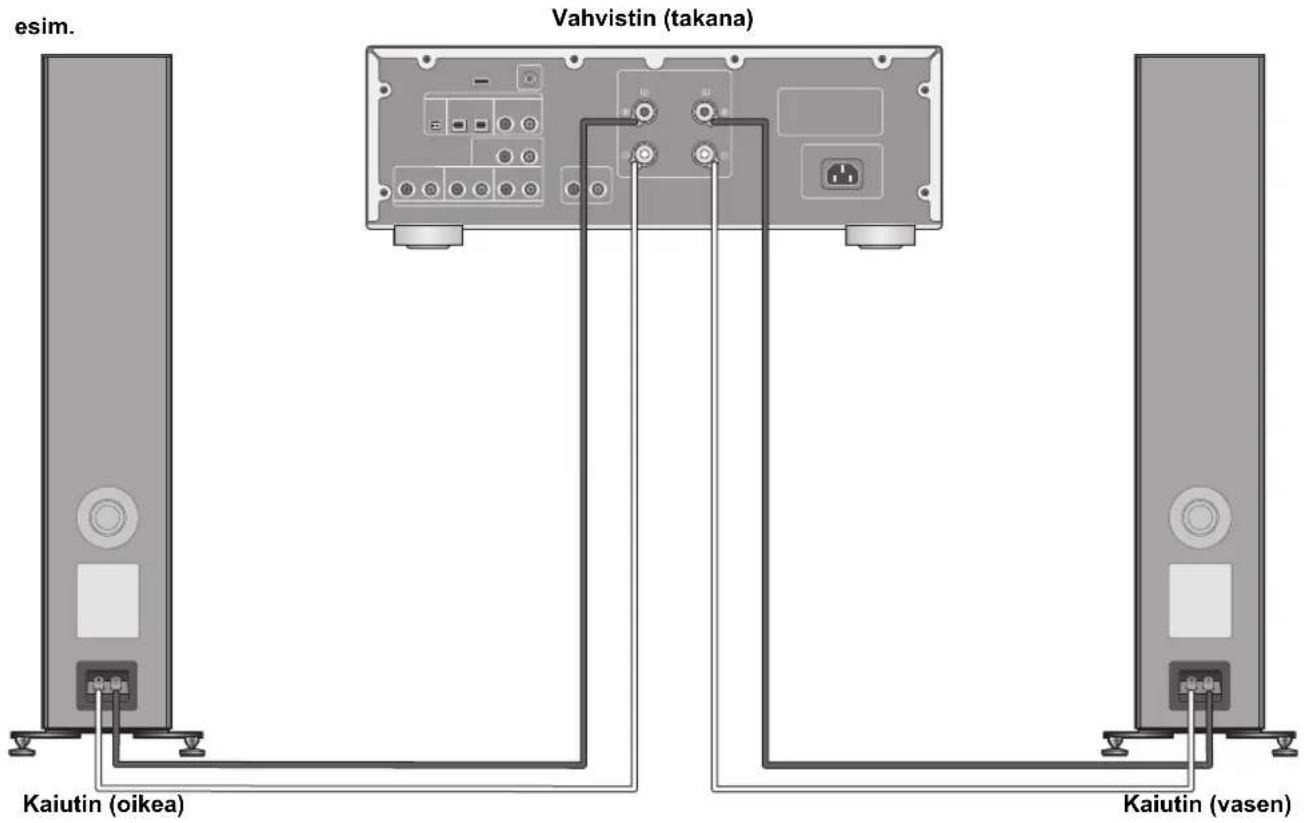

Liitä vahvistin ja kaiuttimet kaiutinjohdoilla (kaupallisesti saataville).

esim. Vahvistin (takana) Kaiutin (oikea) Kaiutin (vasen)

• Älä liikuta kaiutinta, kun kaiuttimen johtoja liitetään. Tämä saattaa aiheuttaa sähköiskun.
• Kun liitännät on suoritettu loppuun, vedä kaiuttimen johtoja hieman tarkistaaksesi, että ne on liitetty kunnolla.
• Johdota liitäntöjen napaisuus (+/-) oikein. Mikäli ei tehdä näin, se saattaa aiheuttaa negatiivisia stereovaikutuksia tai toimintahäiriöitä.

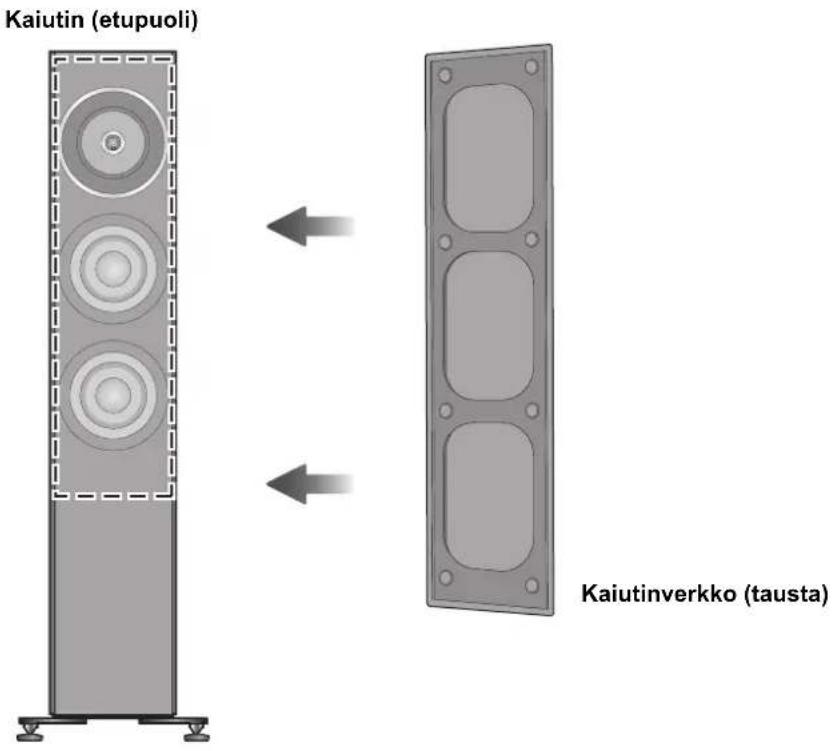

Kaiutinverkkojen kiinnittäminen

Kaiuttimen mukana toimitetaan kaiutinverkot, jotka suojaavat kaiutinyksikköjä pölyltä. Käytä magneetteja kaiutinverkkojen kiinnittämiseksi kaiutinyksiköihin.

Kaiutin (etupuoli) Kaiutinverkko (tausta)

- Voit nauttia paremmasta äänenlaadusta poistamalla kaiutinverkot ennen toistoa.

Huomautuksia käyttöön

Kaiuttimien suojaamiseksi liiallisen tulosignaalin aiheuttamia vaurioita vastaan, noudata seuraavia varotoimia:

- Alenna äänenvoimakkuutta seuraavissa tapauksissa vahinkojen välttämiseksi:

–Kun toistetaan säröytynyttä ääntä.

—Kun kaiuttimet vastaanottavat huutoa mikrofonista tai levysoittimesta, kohinaa FM-lähetyksistä tai jatkuvaa signaalia oskillaattorista, testilevyltä tai elektronisesta instrumentista.

—Kun säädetään äänenlaatua.

—Kun kytketään vahvistin päälle tai pois päältä.

• Vältä äänenvoimakkuuden nostamista liian paljon, kun korostetaan diskanttiääntä graafisella taajuuskorjaimella tai muilla säätimillä.
• Vältä lähettämästä liian kovaa ääntä pienitehoisella vahvistimella. Niin tekeminen lisää vahvistimen harmonista kokonaissäröä ja se saattaa vahingoittaa kaiuttimia.
• Saatat vahingoittaa kaiuttimia ja lyhentää niiden käyttöikää, jos toistat ääntä erittäin voimakkaasti pitkiä aikoja.
• Älä kosketa kaiuttimen liittimiä käsilläsi tai muilla esineillä, kun kaiuttimet ovat käytössä. Käyttöolosuhteista riippuen näin tekemällä altistutaan suurjännitteelle.

Laitteen hoito

Puhdista kaiuttimet toimitetulla puhdistusliinalla.

• Kun lika on kovassa, purista kostea liina hyvin ja pyyhi lika pois. Lopuksi pyyhi kuivalla liinalla.
• Älä käytä liuottimia kuten bensiiniä, ohennusainetta, alkoholia, keittiön puhdistusaineita, kemiallista pyyhintä, ym. Tämä saattaa aiheuttaa muutoksia ulkokuoren tai pinnoitteen irtoamista.

Tekniset tiedot

Tyyppi 3-teinen 4 kaiutinta, bassorefleksityyppi

(koaksiaalinen 2-teinen keskiäänialue/sisäiset diskant tikaiuttimet)

Kaiutinyksikkö

Bassokaiutin

Keskiäänialue/Diskanttikaiutin

Impedanssi 4 Ω

Tuloteho (IEC) 200 W (MAX)

Äänenpainetaso 88 dB (2,83 V/m)

Taajuusalue

Piikkijalkojen kanssa

Kumijalkojen kanssa

Paino Noin 32 kg

Käyttölämpötila-alue 0

Sallittu kosteusalue

16 cm kartio tyyppi ×2

Koaksiaalinen 16 cm kartiotyyppinen ×1 / 2,5 cm kupumainen ×1

100 W (RATED)

85 dB (W/m)

27 Hz - 100 kHz (-16 dB)

32 Hz - 85 kHz (-10 dB)

20 % sitä 80 % RH (ei tiivistymistä)

• Tekniset tiedot voivat muuttua ilman eri ilmoitusta.
• Paino ja mitat ovat likimääräisiä.
