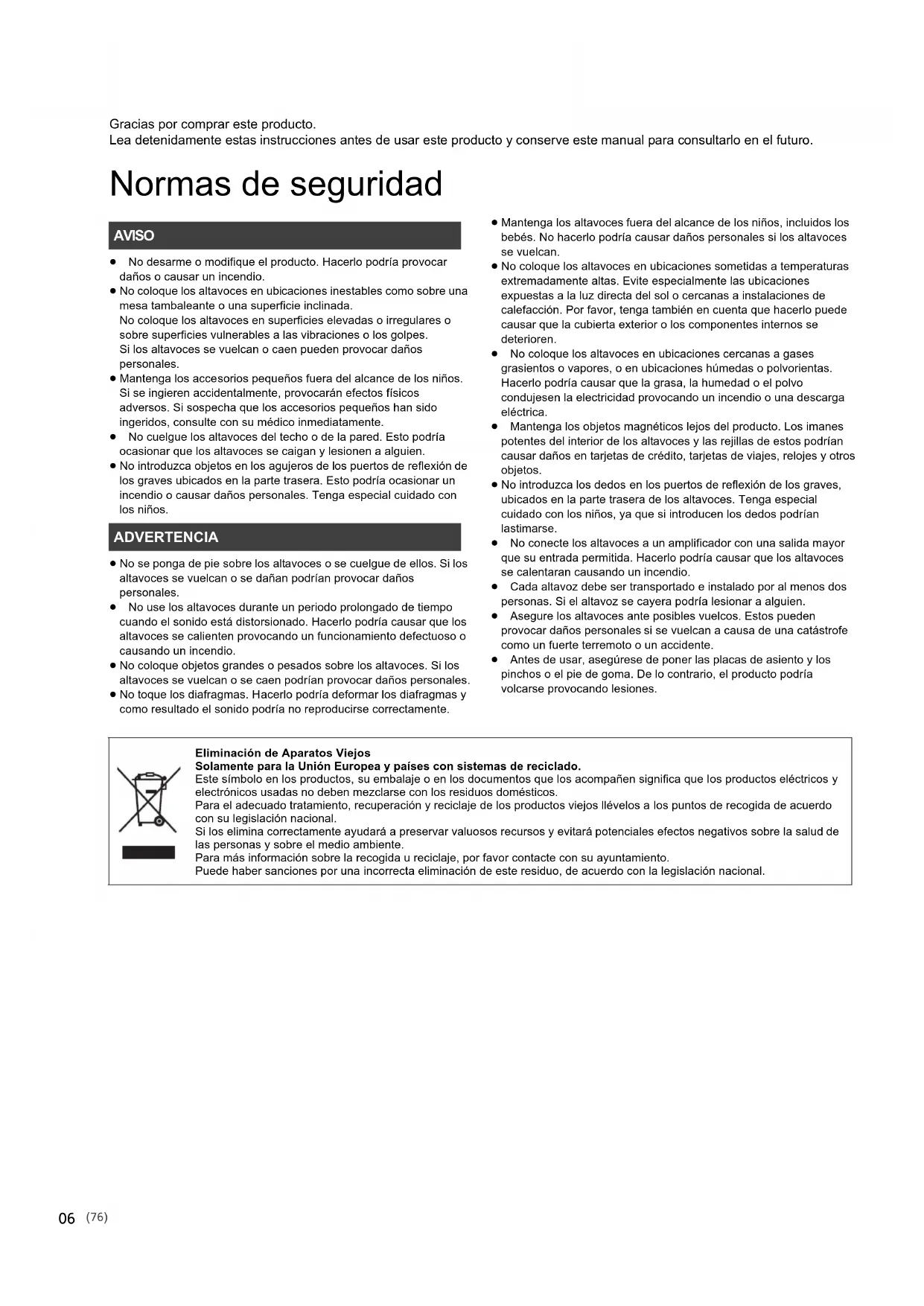

SB-G90_TQBM0081_PPCEBEGGN_mst.book 19 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Gracias por comprar este producto. Lea detenidamente estas instrucciones antes de usar este producto y conserve este manual para consultarlo en el futuro. Normas de seguridad ≥ No desarme o modifique el producto. Hacerlo podría provocar daños o causar un incendio. ≥ No coloque los altavoces en ubicaciones inestables como sobre una mesa tambaleante o una superficie inclinada. No coloque los altavoces en superficies elevadas o irregulares o sobre superficies vulnerables a las vibraciones o los golpes. Si los altavoces se vuelcan o caen pueden provocar daños personales. ≥ Mantenga los accesorios pequeños fuera del alcance de los niños. Si se ingieren accidentalmente, provocarán efectos físicos adversos. Si sospecha que los accesorios pequeños han sido ingeridos, consulte con su médico inmediatamente. ≥ No cuelgue los altavoces del techo o de la pared. Esto podría ocasionar que los altavoces se caigan y lesionen a alguien. ≥ No introduzca objetos en los agujeros de los puertos de reflexión de los graves ubicados en la parte trasera. Esto podría ocasionar un incendio o causar daños personales. Tenga especial cuidado con los niños. ≥ No se ponga de pie sobre los altavoces o se cuelgue de ellos. Si los altavoces se vuelcan o se dañan podrían provocar daños personales. ≥ No use los altavoces durante un periodo prolongado de tiempo cuando el sonido está distorsionado. Hacerlo podría causar que los altavoces se calienten provocando un funcionamiento defectuoso o causando un incendio. ≥ No coloque objetos grandes o pesados sobre los altavoces. Si los altavoces se vuelcan o se caen podrían provocar daños personales. ≥ No toque los diafragmas. Hacerlo podría deformar los diafragmas y como resultado el sonido podría no reproducirse correctamente. ≥ Mantenga los altavoces fuera del alcance de los niños, incluidos los bebés. No hacerlo podría causar daños personales si los altavoces se vuelcan. ≥ No coloque los altavoces en ubicaciones sometidas a temperaturas extremadamente altas. Evite especialmente las ubicaciones expuestas a la luz directa del sol o cercanas a instalaciones de calefacción. Por favor, tenga también en cuenta que hacerlo puede causar que la cubierta exterior o los componentes internos se deterioren. ≥ No coloque los altavoces en ubicaciones cercanas a gases grasientos o vapores, o en ubicaciones húmedas o polvorientas. Hacerlo podría causar que la grasa, la humedad o el polvo condujesen la electricidad provocando un incendio o una descarga eléctrica. ≥ Mantenga los objetos magnéticos lejos del producto. Los imanes potentes del interior de los altavoces y las rejillas de estos podrían causar daños en tarjetas de crédito, tarjetas de viajes, relojes y otros objetos. ≥ No introduzca los dedos en los puertos de reflexión de los graves, ubicados en la parte trasera de los altavoces. Tenga especial cuidado con los niños, ya que si introducen los dedos podrían lastimarse. ≥ No conecte los altavoces a un amplificador con una salida mayor que su entrada permitida. Hacerlo podría causar que los altavoces se calentaran causando un incendio. ≥ Cada altavoz debe ser transportado e instalado por al menos dos personas. Si el altavoz se cayera podría lesionar a alguien. ≥ Asegure los altavoces ante posibles vuelcos. Estos pueden provocar daños personales si se vuelcan a causa de una catástrofe como un fuerte terremoto o un accidente. ≥ Antes de usar, asegúrese de poner las placas de asiento y los pinchos o el pie de goma. De lo contrario, el producto podría volcarse provocando lesiones. AVISO ADVERTENCIA Eliminación de Aparatos Viejos Solamente para la Unión Europea y países con sistemas de reciclado. Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

• ≥ Los números de producto proporcionados en este Manual del propietario son correctos a partir de febrero de 2017. Estos números podrían estar sujetos a cambios. ≥ Los altavoces no se suministran con los cables de los altavoces. Para realizar la conexión, use los cables de los altavoces disponibles en comercios. Normas de seguridad p. 6
• Accesorios p. 7
• Acerca de este aparato p. 8
• Instalación p. 9
• Conexiones p. 16
• Colocar las rejillas de los altavoces p. 18
• Notas sobre el uso p. 19
• Cuidados de la unidad p. 19
• Especificaciones Acerca de las descripciones en este Manual del propietario ≥Las ilustraciones que se muestran pueden ser distintas a las de su aparato. ∏ 4 pinchos (TBLA40861) ∏ 4 bases para pinchos (TYL0079) ∏ 4 Pie de goma (TBLG32691) ∏ 12 Tornillos de la placa de asiento (THEL155Z) ∏ 2 Placas de asiento A (TBLA40852) ∏ 2 Placas de asiento B (TBLA41091) ∏ 4 espaciadores (TMKK653) ∏ 1 rejilla de altavoz (TTJ0006-A) ∏ 1 paño de limpieza (TXFPE01LHUU) ≥Mantenga los accesorios pequeños fuera del alcance de los niños para evitar que los ingieran. Antes de usar, asegúrese de poner las placas de asiento y los pinchos o el pie de goma. p. 19

(77) SB-G90_TQBM0081_PPCEBEGGN_mst.book 7 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Acerca de este aparato ∫ Nombres de las piezas y características de los altavoces ∫ Dispositivos recomendados Recomendamos usar dispositivos Technics (opcional) para obtener un audio de calidad superior.

Arquitectura de montaje de driver equilibrado La unidad de altavoz, montada sobre el sub-bafle del interior del armario en su centro de gravedad, está diseñada para suprimir la vibración que genera. La unidad de altavoz no está montada en el bafle delantero para así minimizar la transmisión de vibraciones indeseadas desde la unidad de altavoz al bafle. Como resultado, el altavoz proporciona un entorno de sonido realista y espacioso y un sonido penetrante y preciso con frecuencias en un rango entre bajo y superalto.

Unidad de dos vías coaxiales La recientemente desarrollada unidad de frecuencia media-a-alta se caracteriza por un sistema de dos vías coaxiales que hereda los conceptos de diseño desarrollados para nuestros modelos de alto nivel: una fuente de sonido puntual y una reproducción de fase lineal. El sistema, diseñado para conseguir una localización del sonido precisa, permite que el altavoz transmita con claridad varios sonidos producidos por instrumentos musicales para recrear un entorno de sonido tridimensional.

Woofers de carrera larga y baja distorsión El altavoz incorpora dos woofers fabricados con componentes como imanes dobles, bobinas móviles largas y anillas de cobre. Como resultado, el altavoz puede proporcionar sonidos graves con baja distorsión y una respuesta magnífica cuando se reproducen frecuencias incluso de gran amplitud.Nombre del producto Número del modeloAmplificador Estéreo Integrado SU-G700Amplificador de audio de red SU-G30

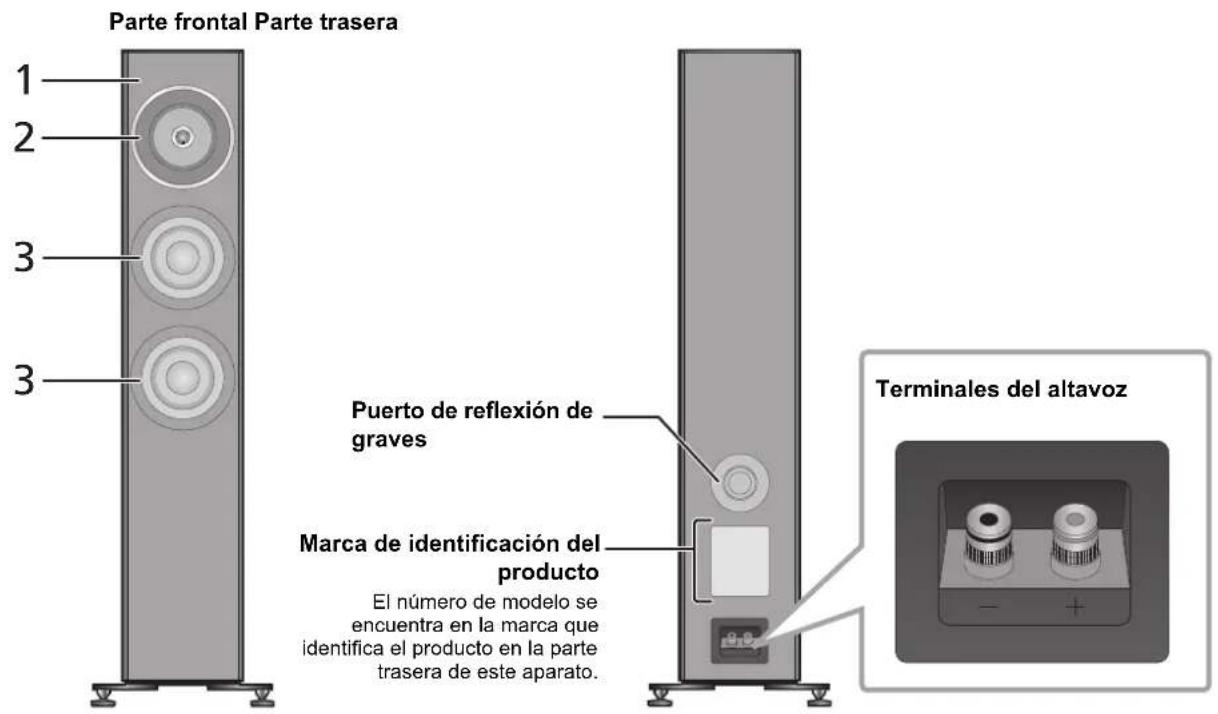

Parte frontal Parte traseraPuerto de reflexión de gravesTerminales del altavozMarca de identificación delproductoEl número de modelo seencuentra en la marca queidentifica el producto en la partetrasera de este aparato.

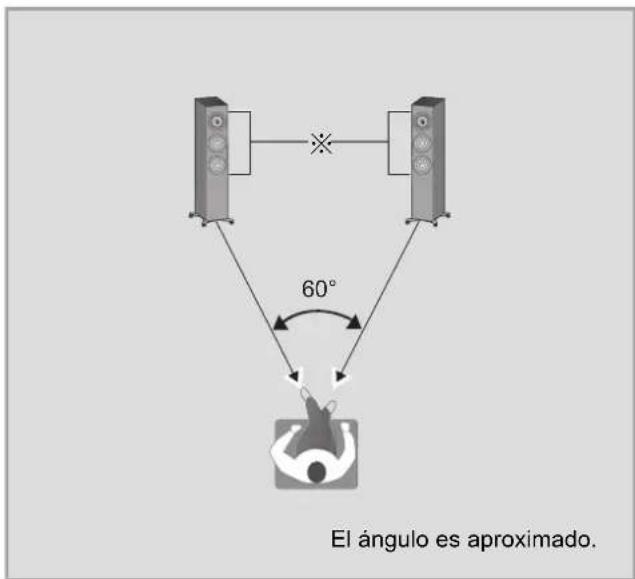

(78) SB-G90_TQBM0081_PPCEBEGGN_mst.book 8 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Español Instalación ≥Cada altavoz debe ser transportado e instalado por al menos dos personas. ≥No toque las unidades de altavoz. Si lo hace, la calidad del audio podría ser incorrecta. ≥Coloque los altavoces aproximadamente a la misma distancia desde la posición donde los va a escuchar. ≥Los altavoces producen los sonidos graves desde los puertos de reflexión de los graves, ubicados tanto en la parte trasera como en la parte frontal. Instale los altavoces al menos 5 cm alejados de las paredes para que no cubran los puertos de reflexión de los graves. ≥Mantenga el amplificador o cualquier otro dispositivo y los altavoces a al menos 1 cm de distancia entre ellos. ∫ Para una posición óptima La calidad y el volumen de los sonidos graves, el desempeño de la localización del sonido, el ambiente de sonido y otros factores que determinan la calidad del audio varían dependiendo del lugar donde se instale este aparato, la posición desde la que se escucha, las condiciones de la sala y otros factores. Cuando instale los altavoces, consulte la información que se presenta a continuación. Determinar el sitio para la instalación. ≥Cada altavoz tiene un peso de 32 kg aproximadamente. Compruebe que el sitio donde se realizará la instalación sea lo suficientemente fuerte para aguantar este peso: ≥Si necesita asegurar los altavoces ante posibles vuelcos, consulte a un especialista de instalaciones. Se debe verificar la resistencia del suelo y de la pared. (> 15) ≥Ponga los altavoces en una superficie plana segura. Si el altavoz se tambalea estando colocado, use los espaciadores. (> 13, 14) ≥Para minimizar la brecha en la calidad del audio entre el altavoz derecho y el izquierdo, instálelos de tal forma que las condiciones acústicas (reflexión y absorción del sonido) a su alrededor sean las mismas. Ajustar la distancia entre la parte trasera de los altavoces y las paredes Si instala los altavoces cerca de una pared o en una esquina, los sonidos graves serán más potentes. Sin embargo, si los altavoces están muy cerca de las paredes o de las esquinas, el desempeño de la localización del sonido y el ambiente de sonido pueden deteriorarse. En caso de que esto ocurra, ajuste la distancia entre los altavoces y la pared frontal, que debería ser de 30 cm a 60 cm. (Tenga en cuenta que la distancia entre los altavoces y las paredes laterales debería ser mayor a 60 cm.) ≥No arrastre los altavoces por la fuerza. Hacerlo podría causar daños en el altavoz y en el suelo. Ajustar la altura y el ángulo de los altavoces Dirija la parte frontal de los altavoces hacia el oyente. Si sigue estos pasos, los altavoces podrán ofrecer una localización de sonido más precisa. Ajustar la acústica de la sala y la distribución de los altavoces Dependiendo del ambiente de la sala (incluyendo el tamaño y la forma de la sala, la distancia a las paredes y el nivel de resonancia), ciertos sonidos podrían exagerarse o suprimirse, y podría ser difícil escucharlos. En esos casos, ajustar el nivel de resonancia moviendo los altavoces, cambiando la posición del oyente o cubriendo las paredes y ventanas con cortinas gruesas, podría ayudar a solucionar el problema. ≥Los pinchos pueden mejorar la calidad del audio. (> 12) 60° p.ej. El ángulo es aproximado. ※ Unidades de altavoz

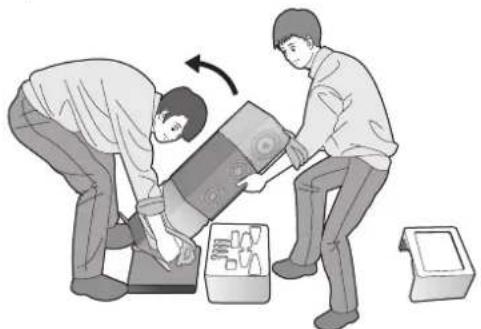

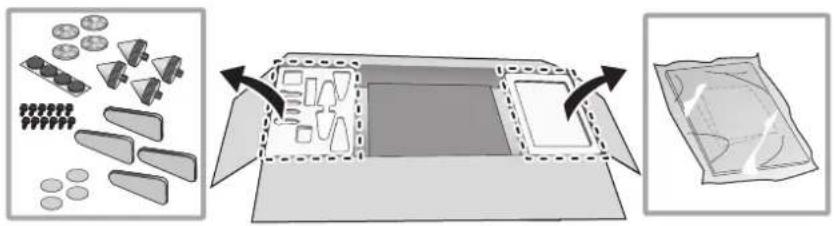

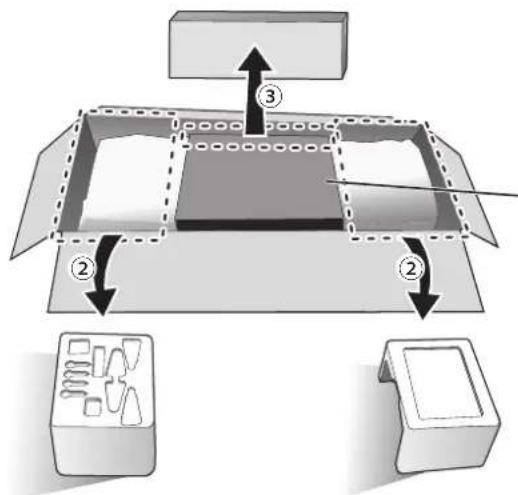

SB-G90_TQBM0081_PPCEBEGGN_mst.book 9 ページ ２０１７年２月１０日　金曜日　午前１０時３９分1 Saque los accesorios. ≥Saque los accesorios de los bloques de poliestireno y colóquelos en un lugar alejado del alcance de los niños. 2 Ponga los bloques de poliestireno en una área adecuada para trabajar. 3 Saque la caja de embalaje de la rejilla del altavoz. 4 Coloque el altavoz en los bloques de poliestireno retirados en el Paso ② . ≥Cuando levante el altavoz, tenga en cuenta lo siguiente. jAgarre por abajo de modo que no se le resbalen las manos. Cómo colocar las placas de asiento

Deje el cartón puesto para proteger la unidad de altavoz.

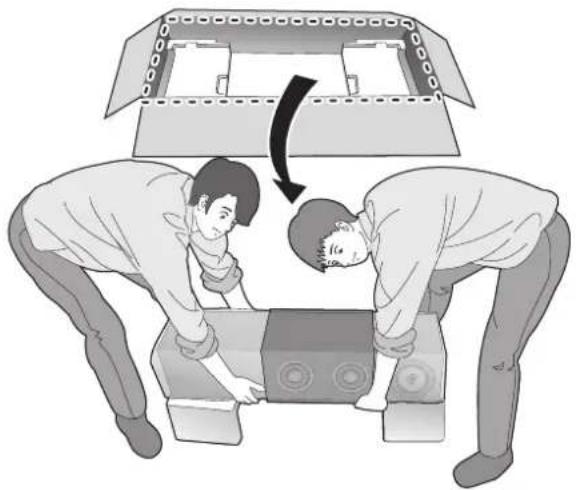

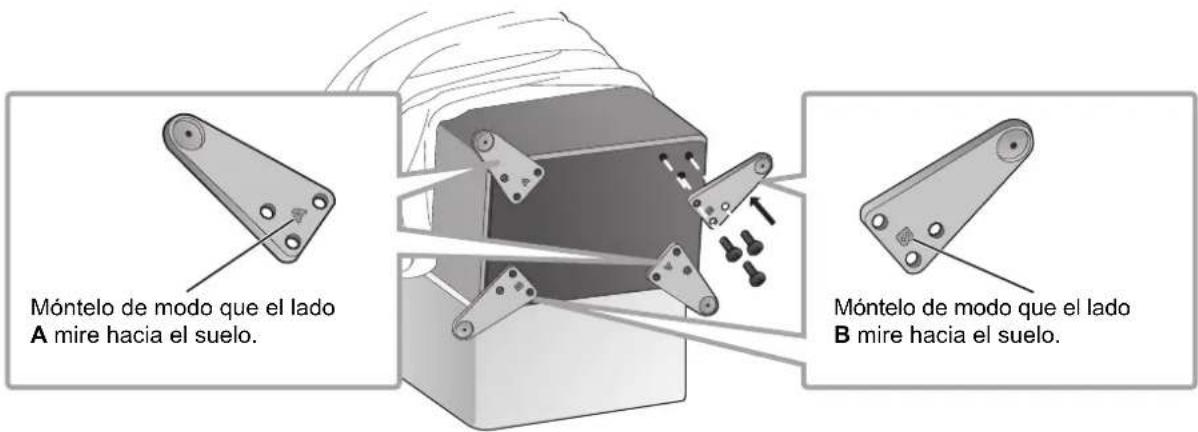

(80) SB-G90_TQBM0081_PPCEBEGGN_mst.book 10 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Español 5 Enrolle las bolsas protectoras (2 unidades) para destapar la parte inferior del altavoz. 6 Monte las placas de asiento (4 unidades) en el altavoz firmemente con los tornillos suministrados. ≥Primero coloque manualmente los tres tornillos sin apretarlos y después apriételos con un destornillador. ≥Después de colocar las placas de asiento, asegúrese de que no se tambalean. Colocación del altavoz usando los pinchos (> 12) Colocación del altavoz usando el pie de goma (> 14) Colocación del altavoz usando el pie de goma Coloque los pies de goma (4 unidades) en los huecos de las placas de asiento con antelación. ≥Despegue el papel adhesivo de los pies de goma y métalos firmemente en las placas de asiento sin tocar la superficie adhesiva de los pies de goma. Móntelo de modo que el lado A mire hacia el suelo. Móntelo de modo que el lado B mire hacia el suelo. (81)

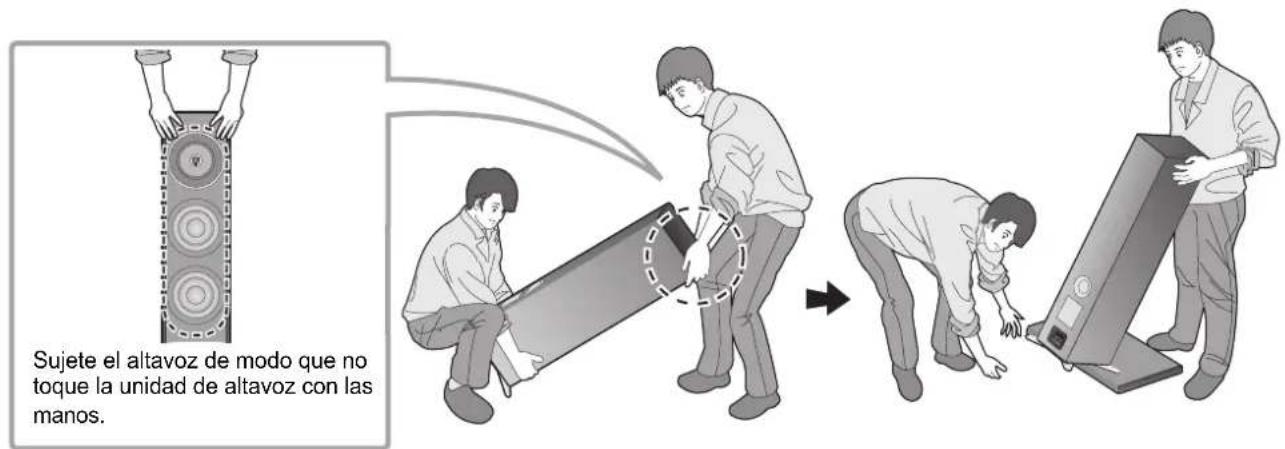

SB-G90_TQBM0081_PPCEBEGGN_mst.book 11 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Los pinchos pueden mejorar la calidad del audio. Para evitar daños en el suelo, tenga a su disposición dos alfombras gruesas (o similar). Colóquelas de antemano en el lugar del desembalaje y en el lugar de la instalación. 1 Coloque el altavoz verticalmente sobre una alfombra gruesa (o similar). 2 Quite las bolsas de protección (2 unidades) y el cartón que cubre el altavoz. 3 Lleve al altavoz al lugar de instalación mientras lo inclina hacia adelante y colóquelo sobre una alfombra gruesa (o similar). Colocación de los altavoces usando los pinchos ≥Panasonic no se hace responsable de ningún accidente o daño causado por un montaje o manejo inadecuado del producto. No coloque los accesorios de otra forma que no sea la forma indicada en estas instrucciones de funcionamiento. ≥Cada altavoz tiene un peso de 32 kg aproximadamente. Cuando incline los altavoces para colocar los pinchos, asegúrese de que el trabajo se realice entre al menos dos personas. Cuando coloque los pinchos, tenga precaución de que sus dedos de las manos o de los pies no se queden atrapados entre los altavoces y el suelo, también tenga cuidado de no volcar los altavoces. Además, asegúrese de colocar una esterilla gruesa o algo similar en el lado del suelo donde inclinará los altavoces para evitar dañar el suelo. ≥Debido a que cada pincho soporta un peso de al menos 8 kg aproximadamente, los pinchos podrían dejar marcas y hendiduras en el sitio donde se instalen. Para evitar que los pinchos dañen la zona, use las bases para pinchos suministradas o compre unas bases para pinchos con grandes superficies de contacto y la fuerza adecuada. ≥Mover los altavoces con los pinchos colocados podría dañar el suelo. Antes de cambiar la ubicación de la instalación, retire los pinchos. Sujete el altavoz de modo que no toque la unidad de altavoz con las manos. (82)

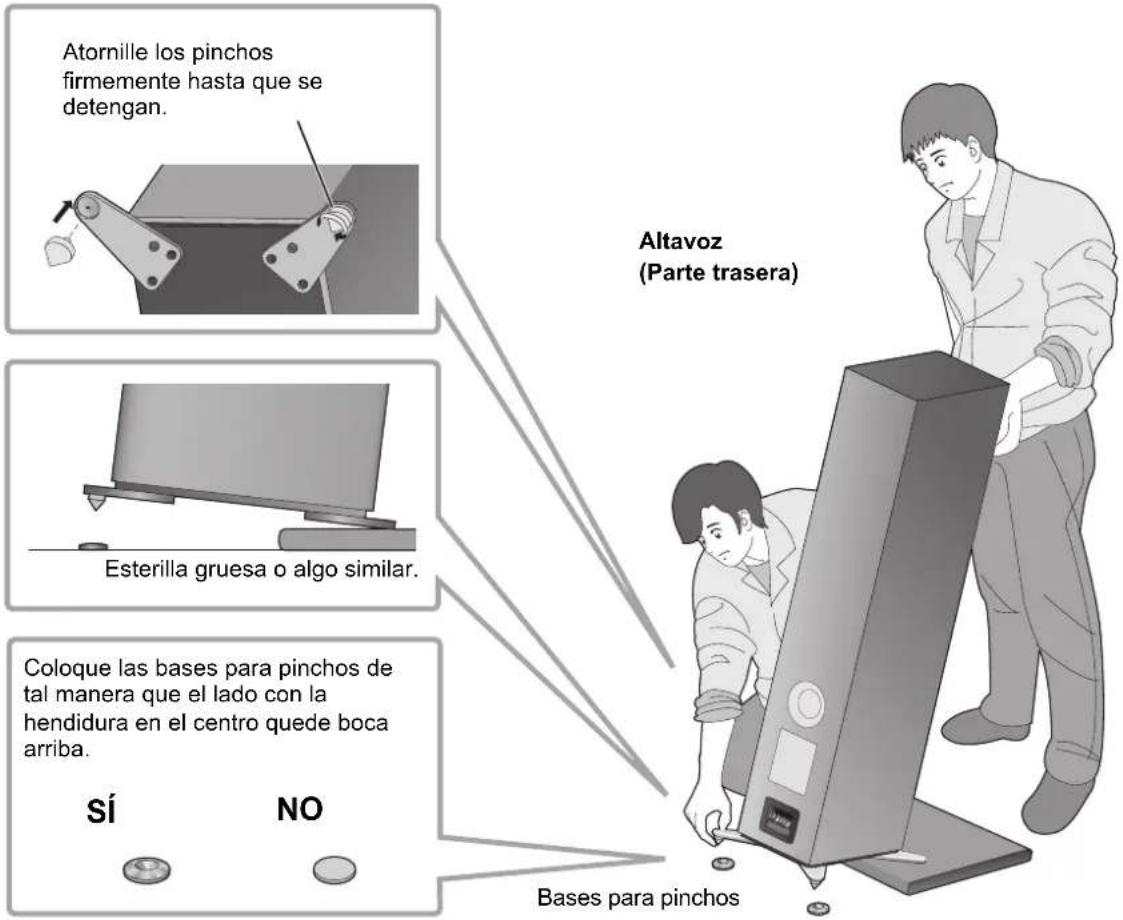

SB-G90_TQBM0081_PPCEBEGGN_mst.book 12 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Español 4 Incline el altavoz hacia adelante y atornille los pinchos en las dos placas de asiento de la parte trasera. Cuando use las bases para pinchos, colóquelas bajo los pinchos. 5 Mientras alinea las puntas de los pinchos con las hendiduras de las bases para pinchos, vuelva a colocar el altavoz lentamente en posición vertical. 6 Del mismo modo que en el Paso ④ , incline el altavoz hacia atrás y retire la alfombra gruesa (o similar). 7 Atornille los pinchos en las dos placas de asiento de la parte delantera. Cuando use las bases para pinchos, colóquelas bajo los pinchos. 8 Si los altavoces se tambalean, coloque los espaciadores bajo las bases para pinchos. Bases para pinchos Altavoz (Parte trasera) Esterilla gruesa o algo similar. Atornille los pinchos firmemente hasta que se detengan. Coloque las bases para pinchos de tal manera que el lado con la hendidura en el centro quede boca arriba.

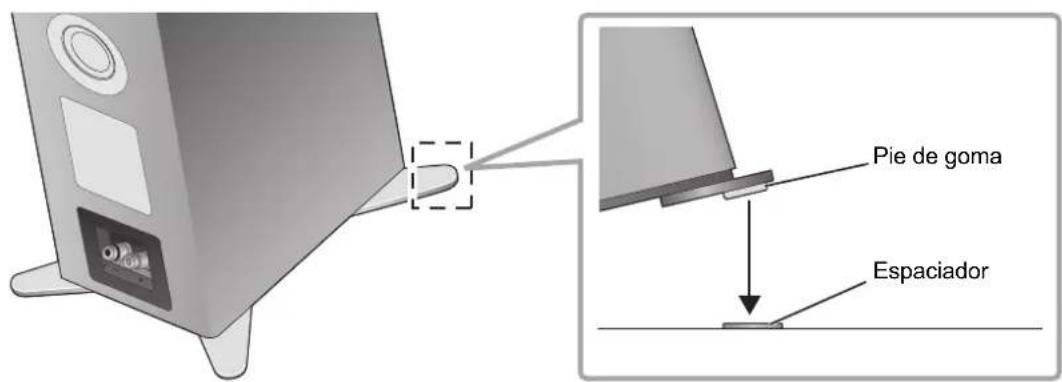

SB-G90_TQBM0081_PPCEBEGGN_mst.book 13 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Coloque los pies de goma (4 unidades) en los huecos de las placas de asiento con antelación. (> 11) Para evitar daños en el suelo, tenga a su disposición una alfombra gruesa (o similar). Colóquela de antemano en el lugar del desembalaje. 1 Coloque el altavoz verticalmente sobre una alfombra gruesa (o similar). 2 Quite las bolsas de protección (2 unidades) y el cartón que cubre el altavoz. 3 Sujete el altavoz de modo que esté inclinado hacia adelante y muévalo hasta el lugar de la instalación. 4 Si los altavoces se tambalean después de ubicarlos, coloque los espaciadores bajo los pies de goma. Esto evitará que los pies de goma de tambaleen en la superficie de instalación. Colocación de los altavoces usando los pies de goma ≥Panasonic no se hace responsable de ningún accidente o daño causado por un montaje o manejo inadecuado del producto. No coloque los accesorios de otra forma que no sea la forma indicada en estas instrucciones de funcionamiento. ≥Cada altavoz pesa aproximadamente 32 kg. Asegúrese de que el trabajo lo realizan al menos dos personas. Tenga cuidado de no pillarse los dedos de las manos o pies entre el altavoz y el suelo y de no caerse sobre el altavoz. ≥Puesto que cada pie de goma soporta un peso de al menos 8 kg aproximadamente, puede que dejen marcas y hendiduras en el lugar de la instalación. ≥Si arrastra el altavoz por el suelo, los pies de goma podrían pelarse. Cuando cambie el lugar de instalación del altavoz, deberá recurrir como mínimo a dos personas para que lo levanten. Sujete el altavoz de modo que no toque la unidad de altavoz con las manos. Pie de goma Espaciador (84)

SB-G90_TQBM0081_PPCEBEGGN_mst.book 14 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Español Los altavoces pueden volcarse a causa de un desastre como un fuerte terremoto o un accidente. Para su seguridad, asegúrese de proteger los altavoces ante posibles vuelcos. Cada altavoz pesa aproximadamente 32 kg en total. Compruebe que la ubicación de los altavoces es lo suficientemente robusta como para soportar este peso. Para más detalles, consulte con un especialista en instalaciones. ∫ Al sujetar los altavoces a una superficie horizontal (suelo, etc.) Fije cada altavoz al suelo con cables o elementos similares como se muestra en la ilustración. ∫ Al sujetar los altavoces a una superficie vertical (pared, etc.) Enrolle una cinta o un elemento parecido alrededor de cada altavoz y amárrelo como se muestra en la ilustración a una pared robusta o a una columna con un cable, cadena o similar que sea fuerte.

≥Las medidas descritas arriba no garantizan las protección ante todas las catástrofes y accidentes, incluidos los terremotos. Por favor, tenga en cuenta que Panasonic no es responsable de los daños causados en los altavoces, en sus ubicaciones de instalación o en otros objetos debido a las tareas realizadas para asegurar los altavoces ante posibles vuelcos. ≥El uso de los pinchos hará que los altavoces sean más vulnerables a los vuelcos. Evitar que se vuelquen los altavoces Cable Cinta (85)

SB-G90_TQBM0081_PPCEBEGGN_mst.book 15 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Conexiones Los altavoces no se suministran con los cables de los altavoces. Para realizar la conexión, use los cables de los altavoces disponibles en comercios. Si resulta difícil conectar los cables del altavoz, quite los botones antes de conectarlos.

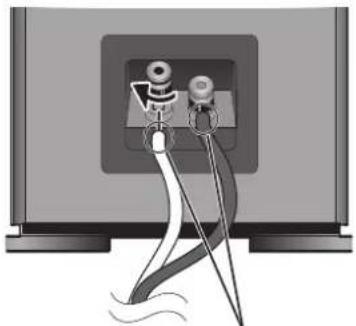

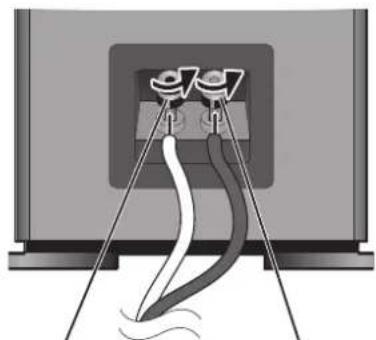

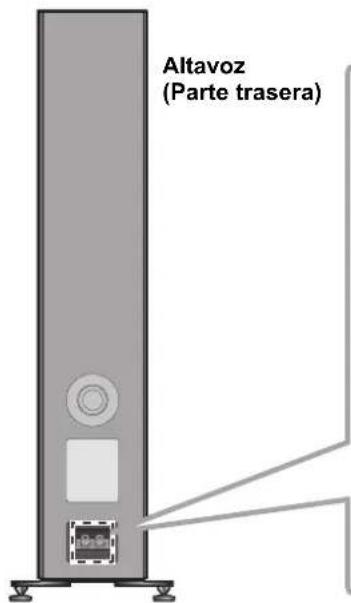

≥ Tenga cuidado de no cruzar (cortocircuito) o invertir la polaridad de los cables del altavoz, ya que eso puede dañar el amplificador. Preparación de los cables y conexión 1 Gire las perillas para aflojarlas e inserte los núcleos de los cables en los agujeros. 2 Apriete las perillas. - (Negro) + (Rojo) No inserte el aislamiento de vinilo. Altavoz (Parte trasera)

SB-G90_TQBM0081_PPCEBEGGN_mst.book 16 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Español ≥Antes de realizar la conexión, apague el amplificador y desconecte su cable de alimentación. ≥Para obtener más información, consulte las instrucciones de funcionamiento del amplificador. Conecte el amplificador y los altavoces con los cables de los altavoces (disponibles en comercios).

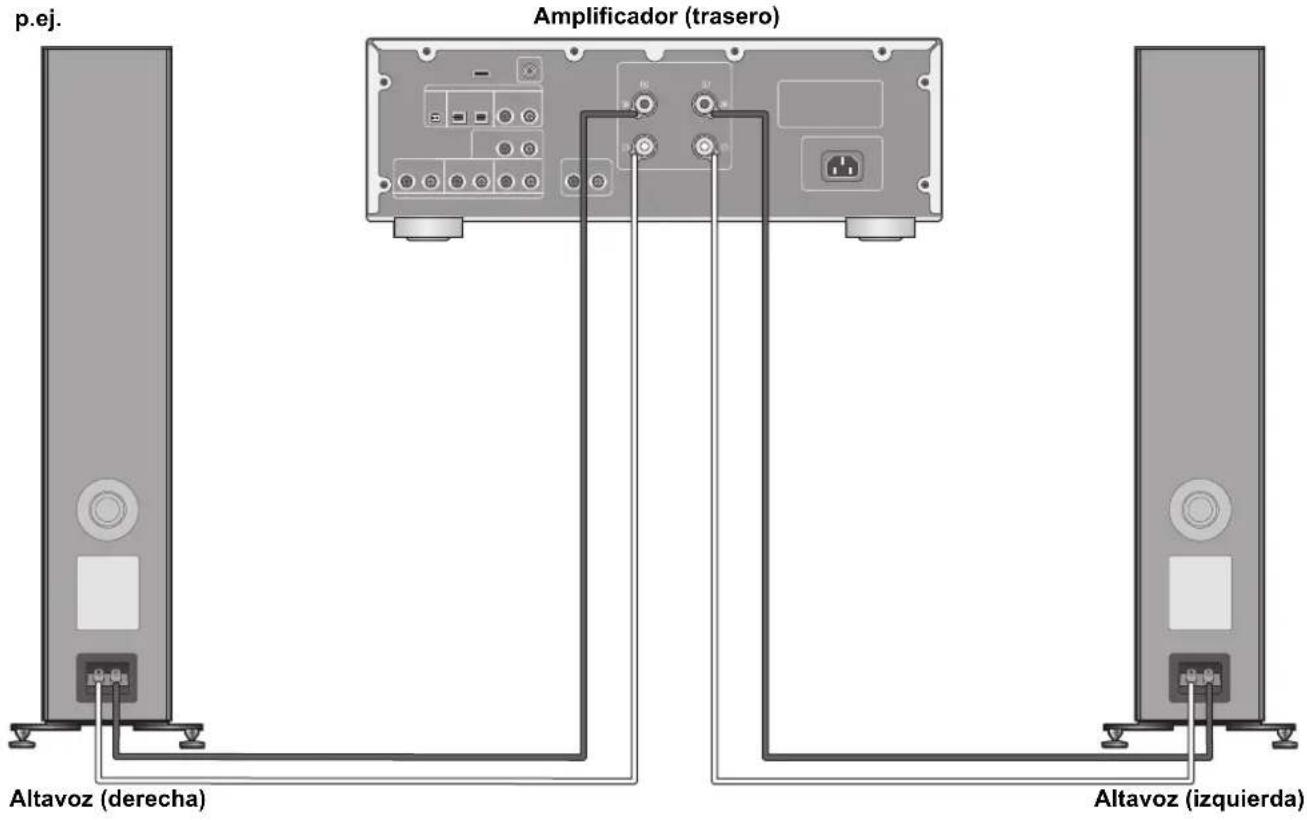

≥ No mueva el altavoz mientras los cables del altavoz estén conectados. Esto podría ocasionar un cortocircuito. ≥ Cuando las conexiones estén terminadas, tire de los cables del altavoz ligeramente para comprobar que estén conectados con firmeza. ≥ Conecte la polaridad (+/-) de las terminales correctamente. De lo contrario, podría repercutir de forma negativa en los efectos estéreo o provocar un mal funcionamiento. Conexión con un amplificador p.ej. Amplificador (trasero) Altavoz (izquierda) Altavoz (derecha) (87)

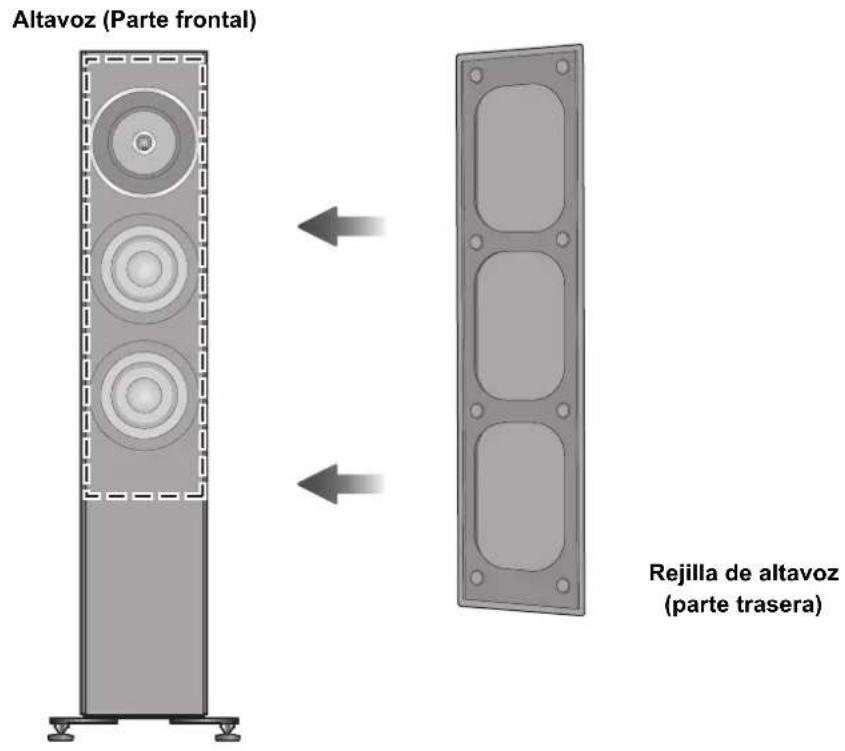

SB-G90_TQBM0081_PPCEBEGGN_mst.book 17 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Colocar las rejillas de los altavoces Los altavoces se suministran con rejillas, que protegen las unidades de altavoz del polvo. Use los imanes para fijar las rejillas de los altavoces a las unidades de altavoz.

≥ Puede disfrutar de una calidad de audio superior si quita las rejillas de los altavoces antes de la reproducción. Altavoz (Parte frontal) Rejilla de altavoz (parte trasera) (88)

SB-G90_TQBM0081_PPCEBEGGN_mst.book 18 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Español Notas sobre el uso Para proteger los altavoces del daño causado por una entrada excesiva, tome en cuenta las siguientes precauciones: ≥Para evitar daños, reduzca el volumen en los casos siguientes: jCuando reproduzca sonido distorsionado. jCuando los altavoces reciban aullido procedente de un micrófono o giradiscos, ruido de emisiones de FM o señales continuas procedentes de un oscilador, disco de prueba o instrumento electrónico. jCuando ajuste la calidad del sonido. jCuando encienda o apague el amplificador. ≥Evite elevar demasiado el volumen cuando aumente el sonido de los agudos con un ecualizador gráfico u otros controles. ≥Evite emitir sonidos excesivamente altos con un amplificador de poca potencia. Esto aumenta la distorsión armónica del amplificador y podría dañar los altavoces. ≥Si reproduce el sonido con niveles altos durante períodos de tiempo prolongados podrá estropear sus altavoces y reducir su duración. ≥No toque los terminales de altavoz con las manos u otros objetos mientras estos están en funcionamiento. Dependiendo de las condiciones de uso, hacerlo podría exponerle a altos voltajes. Cuidados de la unidad Limpie los altavoces con el paño de limpieza suministrado. ≥Cuando esté muy sucio, humedezca un paño en agua para limpiar el aparato; a continuación limpie otra vez con un paño seco. ≥No use solventes, como por ejemplo, bencina, disolvente, alcohol, detergente de cocina, limpiador químico, etc. Esto podría provocar que la caja exterior se deforme o que el revestimiento se caiga. Especificaciones

≥ Las especificaciones se encuentran sujetas a cambio sin previo aviso. ≥ La masa y las direcciones son aproximadas. Tipo 3 vías, 4 altavoces, tipo de reflexión de los graves (coaxial de dos vías de rango medio/tweeters integrados) Unidad de altavoz Woofer 16 cm Tipo cono k2 Rango medio/Tweeter (altavoz de alta frecuencia) Coaxial 16 cm tipo cono k1 / 2,5 cm tipo domo k1 Impedancia 4 ≠ Potencia de entrada (IEC) 200 W (MAX) 100 W (RATED) Nivel de presión del sonido 88 dB (2,83 V/m) 85 dB (W/m) Rango de frecuencia 27 Hz a 100 kHz (-16 dB) 32 Hz a 85 kHz (-10 dB) Frecuencia de traspaso 480 Hz, 3,2 kHz Dimensiones (AnkAlkProf) Con los pinchos Con los pies de goma 302 mmk1.114 mmk375 mm 302 mmk1.093 mmk375 mm Masa Aprox. 32 kg Gama de temperaturas de funcionamiento 0

Gama de humedades de funcionamiento De 20 % a 80 % RH (sin condensación) (89)
