MANUAL DE USUARIO SBG90 TECHNICS

Instruetiones de funciona

Gracias por comprar este producto.

Lea detenidamente estas instrucciones antes de usar este producto y conserve este manual para consultarlo en el futuro.

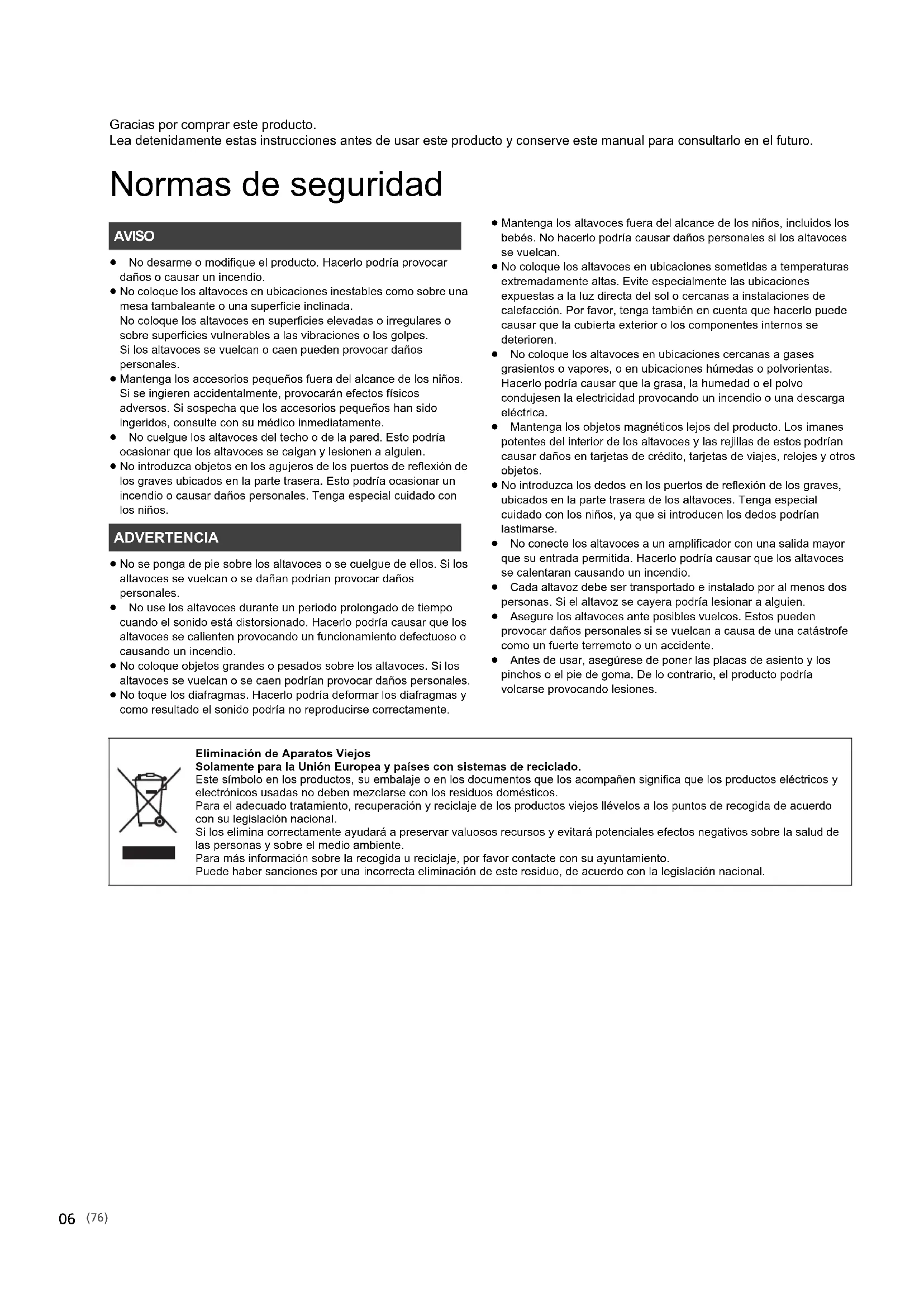

Normas de seguridad

AVISO

• No desarme o modifique el producto. Hacerlo podra provocar daños o causar un incendio.
• No Coloque los altavoces enubicaciones inestables como sobre una mesa tambaleante o una superficie inclinada.
  No Coloque los altavoces en superficies elevadas o irregulares o sobre superficies vulnerables a las vibraciones o los golpes.
  Si los altavoces se vuelcan o caen poder provocar daños personales.
• Mantenga los accesos微量元素onga月以来 del alcance de los niños. Si se ingieren accidentalmente, provocaran efectos fisicos adversos. Si sosaicha que los accesos微量元素 han sido ingeridos, consulte con su medico inmediamente.
• No*cuelgue los altavoces del techo o de la pared. Esto podrfa occasionar que los altavoces se caigan y lesionen a alguien.
• No introduzca objetos en los agujeros de los puertos de reflexion de los graves ubicados en la parte trasera. Esto podria occasionar un incendio o Causear daños personales. Tenga especial cuidado con los niños.

ADVERTENCIA

• No seonga de pie sobre los altavoces o se cuelgue de ellos. Si los altavoces se vuelcan o se dañan podrían provocar daños personales.
• No use los altavoces durante un periodo prolongado de tiempo cuando el sonido está distorsionado. Hacerlo podraCausear que los altavoces se calienten provocando unFuncionamento defectuoso o causando un incendio.
• No coloque objetos grandes o pesados sobre los altavoces. Si los altavoces se vuelcan o se caen podrián provocar daños personales.

• No toque los diafragmas. Hacerlo podraformingar los diafragmas y como resultado el sonido podria no reproducirse correctamente.

• Mantenga los altavocesonga del alcance de los niños, incluidos los bebés. No hacerlo podría causar danos personales si los altavoces se vuelcan.

• No coloque los altavoces en ubicaciones sometidas a temperatas extremadamente altas. Evite especialmente las ubicaciones expuestos a la luz directa del sol o cercanas a instalaciones de calefacción. Por favor,onga también en cuenta que hacerlo pueda CAUSED que la cubierta exterior o los componentes internos se deterioren.
• No coloque los altavoces en ubicaciones cercanas a gases grasientos o vapores, o en ubicaciones humedes o polvorrientas. Hacerlo podria causar que la grasa, la humedad o el polvo condujesen la electricidad provocando un incendio o una descarga electrica.
• Mantenga los objetos magnéticos lejos del producto. Los imanes potentes del interior de los altavoces y las rejillas de这些 podrjan causar daños en tarjetas de credito, tarjetas de viajes, relojas y otros objetos.
• No introduzca los dedos en los puertos de reflexion de los graves, ubicados en la parte trasera de los altavoces. Tenga especial cuidado con los niños, ya que si introducen los dedos podrnanlastimarse.
• No conecte los altavoces a un amplificador con una salute mayor que su entrada permitida. Hacerlo podra Causear que los altavoces se calentaran causando un incendio.
• Cada altovo debe ser transporte e instalado por al menos dos personas. Si el altovo se Cayera podra lesionar a algoien.
• Aseguire los altavoces ante posibles vuelcos. Estos能把 provocar días personales si se vuelcan a causa de una catástrofe como un fuerte terremoto o un accidente.
• Antes de usar, asegúrese de poder las placas de作為 y los pinchos o el pie de goma. De lo contrario, el producto podía volcarse provocando lesiones.

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y páises con sistemas de reciclado.

Este sibolo en los productos, su embalaje o en los documents que los asocien significa que los productos electricos y electronicos usadas no deben mezclarse con los residuos domesticos.

Para el adequado tratamento, recuperacion y recicaje de los productos viejos llevelos a los+puntos de recogida de acuero en lawalatoria reoipal.

Si los elimina correctamente ayudar a preservar valuosos recursos y evitará potencias efectos negativos sobre la salute de las personas y sobre el medio ambiente.

Para mas informacion sobre la recogida u reciclaje, por favor contacte con su ayuntamento.

Puede haber saniones por una incorrecta eliminacion de este residuo, de acuerdo con la legislacion nacional.

Índice

Normas de segundad 06

Accesorios 07

Acerca de este aparato. 08

Instalacion 09

Conexiones 16

Colocar las rejillas de los altavoces 18

Notas sobre el uso 19

Cuidados de la unidad 19

Especificaciones 19

Acerca de las descricciones en este Manual del propietario

Las ilustraciones que se muestran peuvent ser distinctas a las de su aparato.

Accesorios

4 pinchos (TBLA40861)

4 Pie de goma (TBLG32691)

2 Placas de asiento A (TBLA40852)

4 espaciadores (TMKK653)

1 paño de limpieza (TXFPE01LHUU)

4 bases para pinchos (TYL0079)

12 Tornillos de la placar de asiento (THEL155Z)

2 Placas de asiento B (TBLA41091)

1 rejilla de altavoz (TTJ0006-A)

Antes de使用者, asegurese deponer las placas de asiento y los pinchos o el pie de goma.

• Mantenga los accesosoes微量元素fuera del alcance de los niños para evitar que los ingieran.

#

• Los númeroos de producto proporcionados en este Manual del propietario son correctos a partir de febrero de 2017. Estos númeroos podrieran estar susjetos a Cambios.
• Los altavoces no se suministran con los cables de los altavoces. Para realizar la connexion, use los cables de los altavoces disponibles en commercios.

Acerca de este aparato

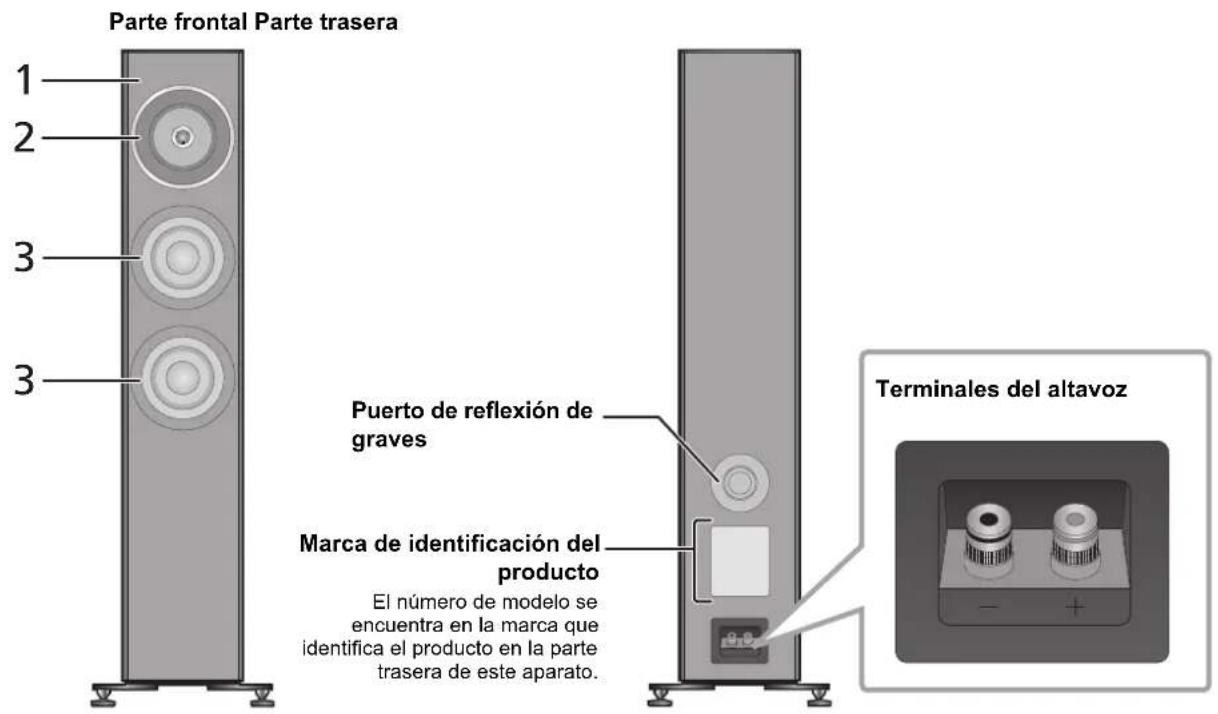

Nombres de las piezas y caracteristicas de los altavoces

1 Arquitectura de montaje de driver equilibrado

La unidad de alto, montada sobre el sub-bafle del interior del armario en su centro de gravedad, está disnada para suprimir la vibracion que genera. La unidad de alto no está montada en el bafle delantero para asiminizar la transmisión de vibraciones indeseadas desdela unidadde altavoz albfe. Como resultado, el alto porciona un entorno de sonido realista y espacioso y un sonido penetrante y precise con fecuencias en un rango entre bajo y superalto.

Unidad de dos vías coaxiales

La recientamente desarrollada unidad de fecuencia media-a-alta se caracteriza por un systema de dos vias coaxiales que hereda los conceptos de diseño desarrollados para nuestros modelos de alto nivel: una fuente de sonido punctual y una reproduccion de fase lineal. El systema, diseado para促成 una localizacion del sonido precise, permite que el altovo transmitita con claridad various sonidos producidos por instrumentos musicales para recreate un entorno de sonido tridimensional.

3 Woofers de carrera larga y baja distorsión

El altovo incorpora dos woofers fabricados con componentes como imanes dobles, bobinas moviles largas y anillas de cobre. Como resultado, el altovo puede proportionsar sonidos graves con baja distorsión y una respuesta magnifica cuando se reproducen Frequencias incluo de gran amplitud.

Dispositivos recomendados

Recomendamos usar dispositivos Technics (optional) para Obtener un audio de calidad superior.

Nombre del producto Número del modelo
Amplificador Estéreo Integrado SU-G700
Amplificador de audio de red SU-G30

Instalación

p.ej.

※ Unidades de alteavoz

• Cada altovo debe ser transporte e instalado por al menos dos pessoas.
• No toque las unidades de altovoz. Si lo hace, la calidad del audio podra ser incorrecta.

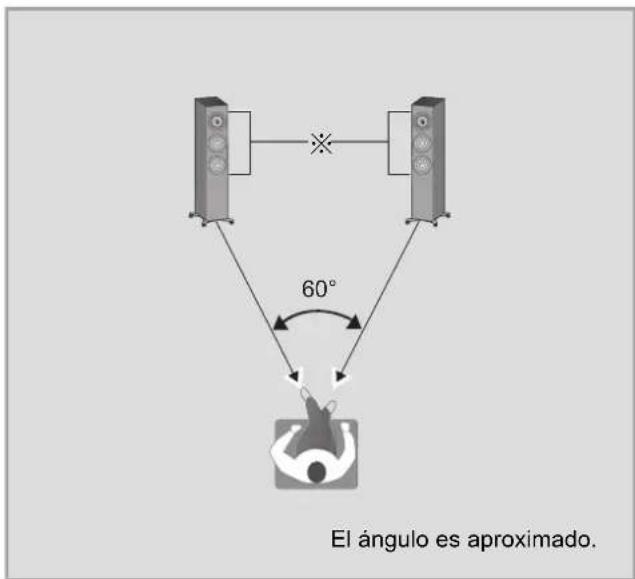

• Coloque los altavoces aproximadamente a la misma distancia desde la posicjion donte los va a esuchar.
• Los altavoces producen los sonidos graves desde los puertos de reflejo de los graves, ubicados tanto en la parte trasera como en la parte frontal. Instale los altavoces al menos 5 cm alejados de las paredes para que no cubran los puertos de reflexion de los graves.
• Mantenga el amplificador o cualquier(other dispositivo y los altavoces a al menos 1 cm de distancia entre ellos.

Para una posicion optima

La calidad y el volumen de los sonidos graves, el despeño de la localización del sonido, el ambiente de sonido yotiros factores que determinan la calidad del audio varian dependiendo del lugar donde se instale este aparato, la posicón desde la que se escucha, las conditiones de la sala yotiros factores. Cuando instale los altavoces, consulte la información que se presenta a continuación.

Determine el situ para la instalacion.

• Cada altevoziene un peso de 32 kg aproximadamente. Compruebe que el situoonde se realizar la instalacion sea lo suficientmente fuerte para aquantar este peso:
  Si necesita asegurar los altavoces ante posibles vuelcos, consulte a un especialista de instalaciones. Se debe verificar la resistencia del sueyo y de la pared. ( 15)
• Ponga los altavoces en una superficie plana segura.

Si el altovoz se tambalea estando colocado, use los espaciadores. ( 13,14)
- Para minimizar la brecha en la calidad del audio entre el altavoz derecho y el izquierdo, instalelos de tal forma que las conditiones acústicas (reflexión y absorcción del sonido) a su alrededor sean las mismas.

Ajustar la distancia entre la parte trasera de los altavoces y las paredes

Si instalala los altavoces cerca de una pared o en una esquina, los sonidos graves seran más potentes. Sin embargo, si los altavoces estar muy cerca de las paredes o de las esquinas, el despeñido de la localización del sonido y el ambiente de sonido pueda deteriorarse. En caso de que this occurra,ajuste la distancia entre los altavoces y la pared frontal,que deben ser de 30~cm a 60~cm . (Tenga en cuenta que la distancia entre los altavoces y las paredes laterales deben ser mayor a 60~cm .
- No arrastre los altavoces por la fuerza. Hacerlo podra Causear daños en el altovoz y en el suejo.

Ajustar la alta y el ángulo de los altavoces

Dirija la parte frontal de los altavoces hacía el oyente. Si sigue这些东西 pasos, los altavoces podran.Ofrecer una localizacion de
sonido mas precisa.

Ajustar la acústica de la sala y la distribución de los altavoces

Dependiendo del ambiente de la sala (incluyendo el tamen y la forma de la sala, la distancia a las paredes y el nivel de resonancia), ciertos sonidos podrjan exagerarse o suprimirse, y podria ser dificil eschucarlos. Enthose cases,ajustar el nivel de resonancia moviendos altavoces, Cambiaro la posicion del oyente o cubriendo las paredes y ventanas con cortinas gruesas, podria poder a solucionar el problema.

• Los pinchos peuvent melhorar la calidad del audio. (⇒ 12)

Cómo colocar las placas de asiento

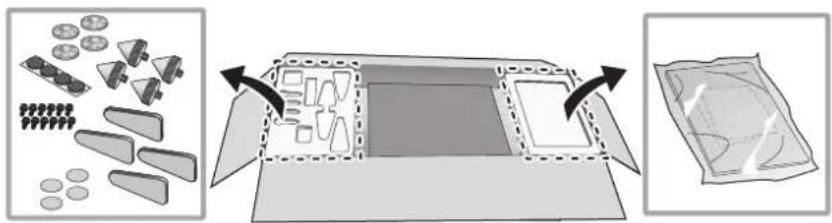

① Saque los accesos.

Saque los accesos de los bloques de poliestireno y colóquelos en un lugar alejado del alcance de los niños.

② Ponga los bloques de poliestireno en unaarea adecuada para trabajo.

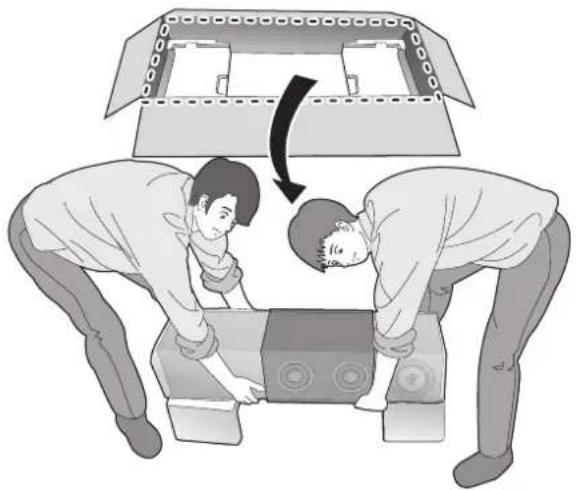

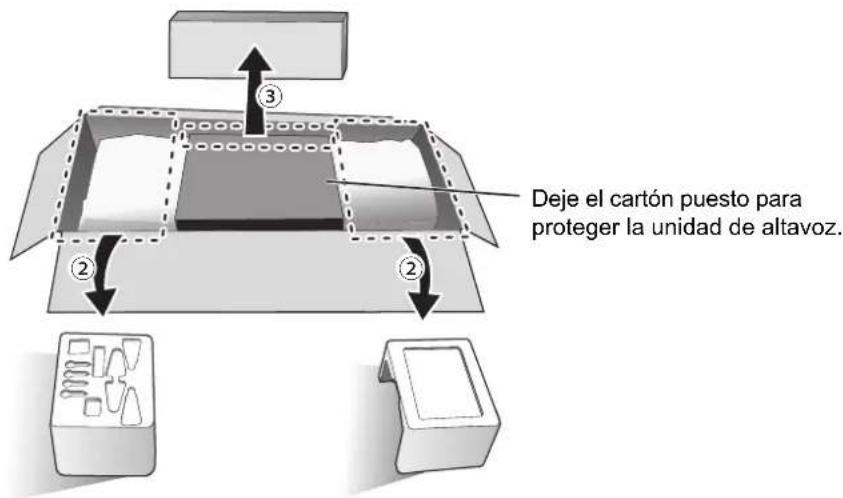

Saque la caja de embalaje de la rejilla del altovoz.

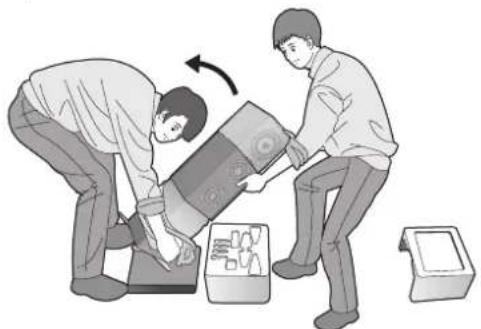

④ Coloque el altovoz en los bloques de poliestireno retirados en el Paso ②.

• Cuando levante el altovo,onga en cuenta lo siguientes.
• Agarre por abajo de modo que no se le resbalen las manos.

⑤ Enrolle las bolsas protectoras (2 unidas) para destapar la parte inferior del altovoz.

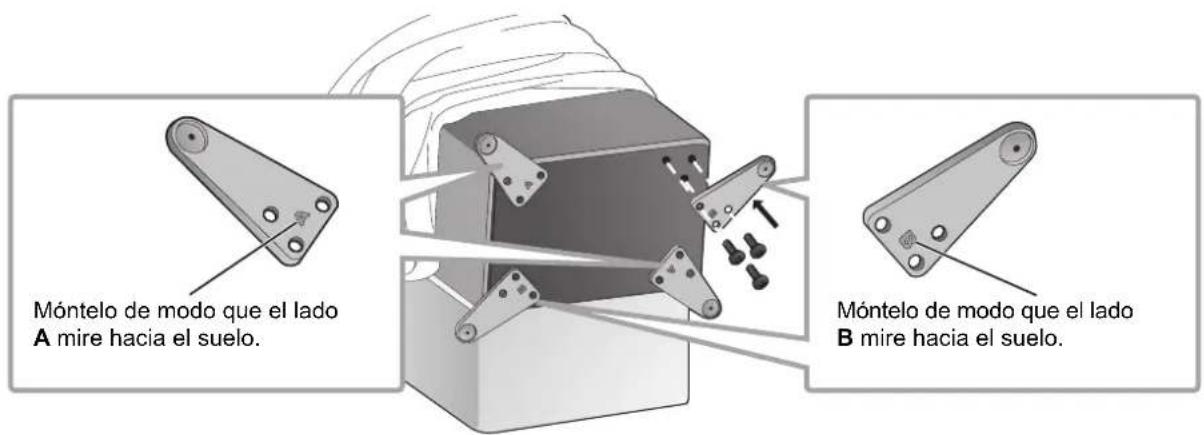

Monte las plagas de asiento (4 unidades) en el altovoz firmamente con los tornillos suministrados.

Colocacion del altovoz usingo el pie de goma

Coloque los pies de goma (4 unidades) en los huecos de las placas de asiento con antelación.

• Despegue el papel adhesivo de los pies de goma y métalos firmamente en las placas de asiento sin tocar la superficie adhesiva de los pies de goma.

• Primero colque manualmente los tres tornillos sin apretarlos y afterwards aprietelos con un destornillador.

• Después de colocar las placas de asiento, asegürese de que no se tambalean.

Colocacion del altavoz usingo los pinchos ( 12)

Colocacion del altavoz usinge el pie de goma ( 14)

Colocacion de los altavoces usingo los pinchos

Los pinchos peuvent melhorar la calidad del audio.

• Panasonic no se hace responsable de ningún accidente o dano causado por un montaje o manejo inadequado del producto. No colque los accesos de另一 forma que no sea la forma indicada en estas instruciones de funciona.
• Cada altavoz tiene un peso de 32kg aproximadamente. Cuando incline los altavoces para colocar los pinchos, asegures de que el trabajo se realice entre al menos dos personas. Cuando colque los pinchos,onga precaccion de que sus dedos de las manos o de los pies no se queden atrapados entre los altavoces y el sueo, tambiénonga calidad de no volcar los altavoces. Ademas, asegures de colocar una esterilla gruesa o algo similar en el bajo del sueo donde inclinar a los altavoces para evaporar dañar el sueo.
• Debido a que cada pincho soporta un peso de al menos 8 kg aproximadamente, los pinchos podrián partir marcas y hendiduras en el situo donde se instalen. Para evaporar que los pinchos dären la zona, use las bases para pinchos suministradas oimore una base para pinchos con grandes superficies de contacto y la fuerza adecuada.
• Mover los altavoces con los pinchos colocados podra dañar el suejo. Antes deCambiar la ubicacion de la instalacion, retire los pinchos.

Para evaporar danos en el sueyo,onga a su disposicion dos alfombras gruesas (o similar). ColqueLAS de antemano en el lugar del desembalaje y en el lugar de la instalacion.

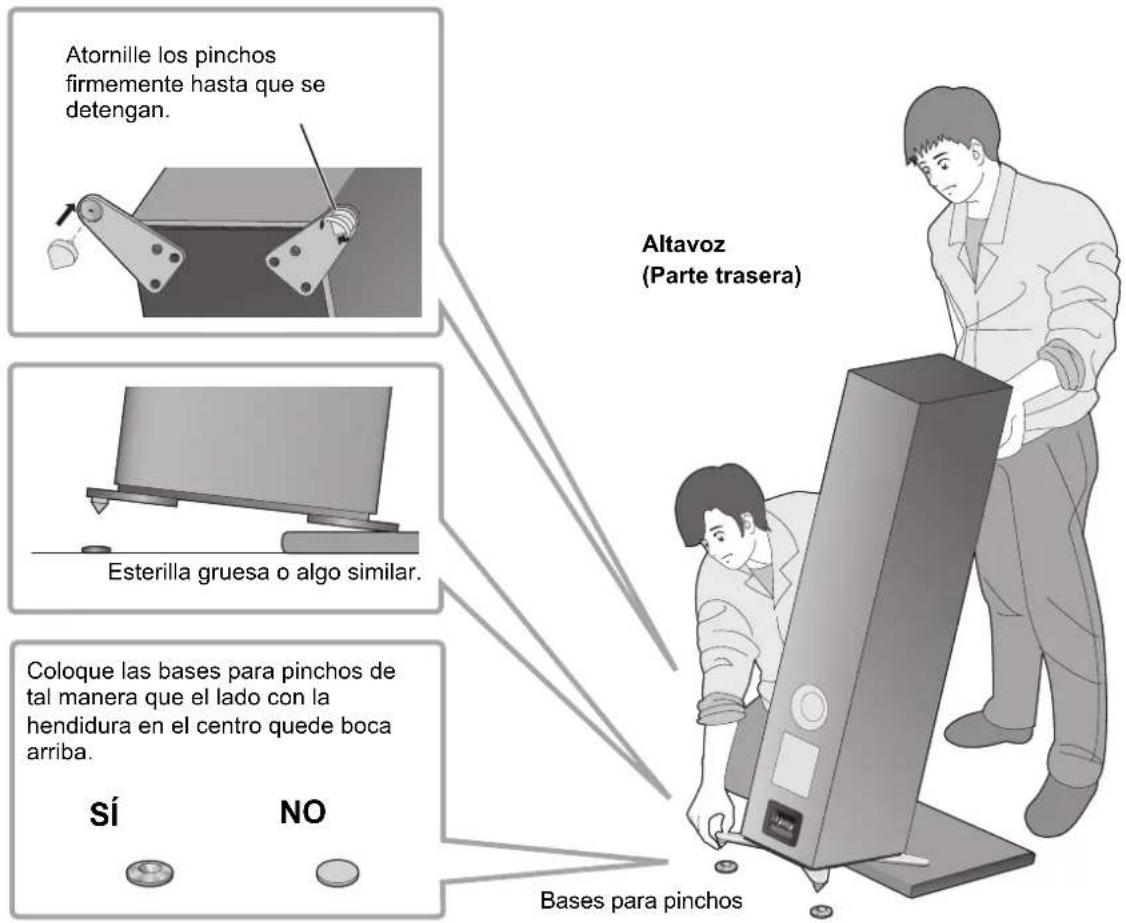

① Coloque el altovoz verticalmente sobre una alfombra gruesa (o similar).

② Quite las bolsas de proteccion (2 unidades) y el carton que cubre el altavoz.

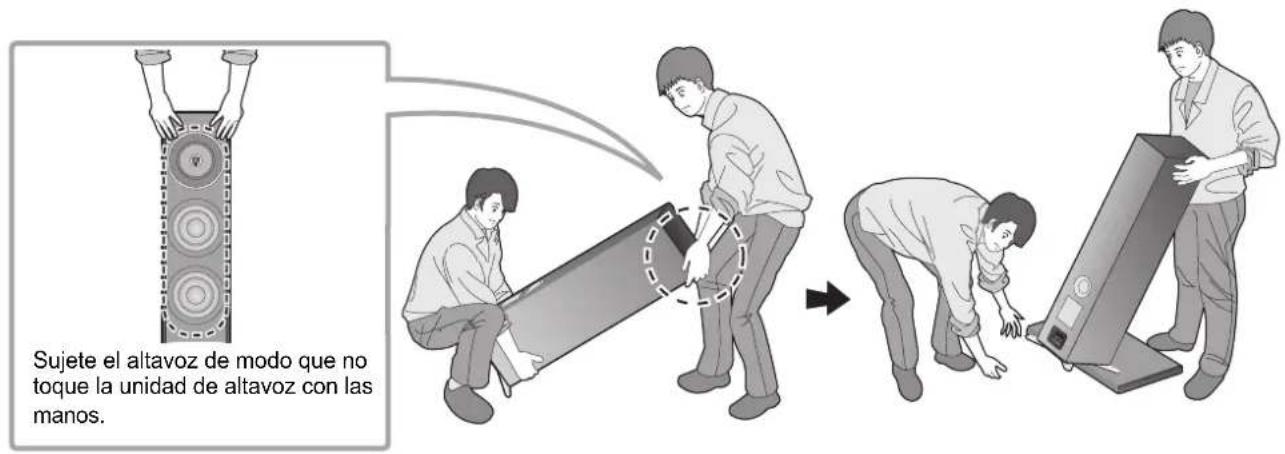

③ Lleve al altavoz al lugar de instalacion,mieras lo inclina hacia adelante y colqueo sobre una alfombra gruesa (o similar).

④ Incline el altoz hacia adelante y atornille los pinchos en las dos placas de asiento de la parte trasera. Cuando use las bases para pinchos, colóquelas bajo los pinchos.

⑤ Mientras alinea las punas de los pinchos con las hendiduras de las bases para pinchos, vuelva a colocar el altovo lentamente en posicjion vertical.

⑥ Del mismo modo que en el Paso ④, incline el altovo hacía atras y retire la alfombra gruesa (o similar).
⑦ Atornille los pinchos en las dos placas de asiento de la parte delantera. Cuando use las bases para pinchos, colóquelas bajo los pinchos.
⑧ Si los altavoces se tambalean, colque los espaciadores bajo las bases para pinchos.

Colocacion de los altavoces usingo los pies de goma

Coloque los pies de goma (4 unidades) en los huecos de las placas de asiento con antelación. ( 11)

• Panasonic no se hace responsable de ningún accidente o dano causado por un montaje o manejo inadequado del producto. No Coloque los accesos de otra forma que no sea la forma indicada en estas instruciones de funciona.
• Cada altavoz peso aproximamente 32kg . Asegürese de que el trabajo lo realizan al menos dos personas. Tenga cuidado de no pillarse los dedos de las manos o pies entre el altavoz y el sueño y de no caarse sobre el altovoz.
• Puesto que cada pie de goma soporta un peso de al menos 8kg aproximadamente, pueda que deben marcas y hendiduras en el lugar de la instalacion.
• Si arrastra el altovoz por el suelo, los pies de goma podrian pelarse.
  Cuando cambie el lugar de instalacion del altovoz, deben recurrir como minimum a dos personas para que lo levantan.

Para evaporar daños en el suelo,onga a su disposición una alfombra gruesa (o similar). Colóquela de antemano en el lugar del desembalaje.

① Coloque el altovoz verticalmente sobre una alfombra gruesa (o similar).

② Quite las bolsas de proteccion (2 unidades) y el carton que cubre el altovoz.
③ Sujete el altavoz de modo que esté inclinado hacer adelante y muévalo hasta el lugar de la instalación.

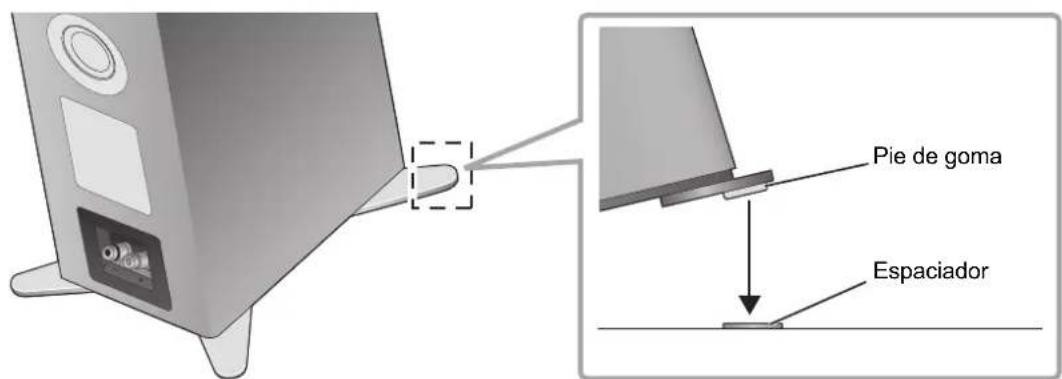

④ Si los altavoces se tambalean despues de ubicarlos, colque los espaciadores bajo los pies de goma. Este evitara que los pies de goma de tambaleen en la superficie de instalacion.

Evitar que se vuelquen los altavoces

Los altavoces peuvent volcarse acause de un desastre como un fuerte terremoto o un accidente. Para su seguridad, asegues de proteger los altavoces ante posibles vuelcos.

Cada altavoz pesa aproximadamente 32kg en total. Compruebe que la ubicacion de los altavoces es lo suficientmente robusta como para soportar este peso.

Para más detailles, consulte con un especialista en instalaciones.

Al sujetar los altavoces a una superficie horizontal (suelo, etc.)

Fije cada altovoz al sueo con cables o elementos similares como se muestra en la ilustracion.

Cable

Al sujetar los altavoces a una superficie vertical (pared, etc.)

Enrolle una cinta o un elemento parecido alrededor de cada altovoz y amárrelo como se muestra en la ilustración a una pared robusta o a una columna con un cable, cadena o similar que sea fuerte.

Las medidas descritas arriba no garantizan las proteccion ante todas las catstrofes y accidentes, incluidos los terremotos. Por favor,onga en cuestion que Panasonic no es responsable de los daños causados en los altavoces, en sus ubicaciones de instalacion o en otheros objetos debido a las tareas realizadas para asegurar los altavoces ante posibles vuelcos.
- El uso de los pinchos hará que los altavoces Sean más vulnerables a los vuelcos.

Conexiones

Preparación de los cables y conexión

Los altavoces no se suministran con los cables de los altavoces. Para realizar la connexion, use los cables de los altavoces disponibles en commercios.

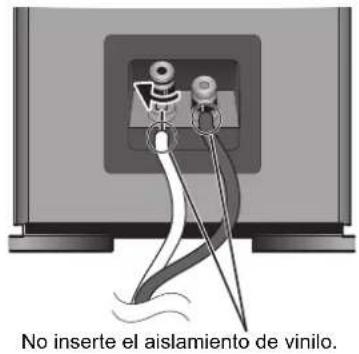

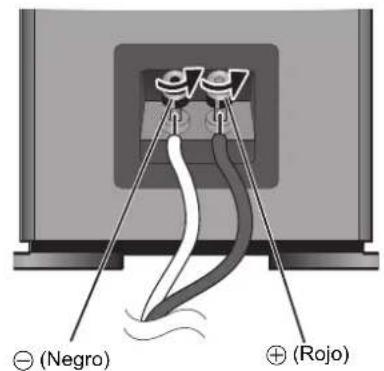

Gire las perillas para aflojarlas e inserte los nucleos de los cables en los agujeros.

② Apriete las perillas.

Si resulta dificil conectar los cables del altovoz, quite los botones antes de conectarlos.

• Tenga cuidado de no cruzar (cortocircuito) o invertir la polaridad de los cables del altovoz, ya que ese pueda darar el amplificador.

Conexión con un amplificador

• Antes de realizar la connexion, apague el amplificador y desconecte su cable de alimentacion.
• Para Obtener más información, consulte las instrucciones de funciona del amplíficator.

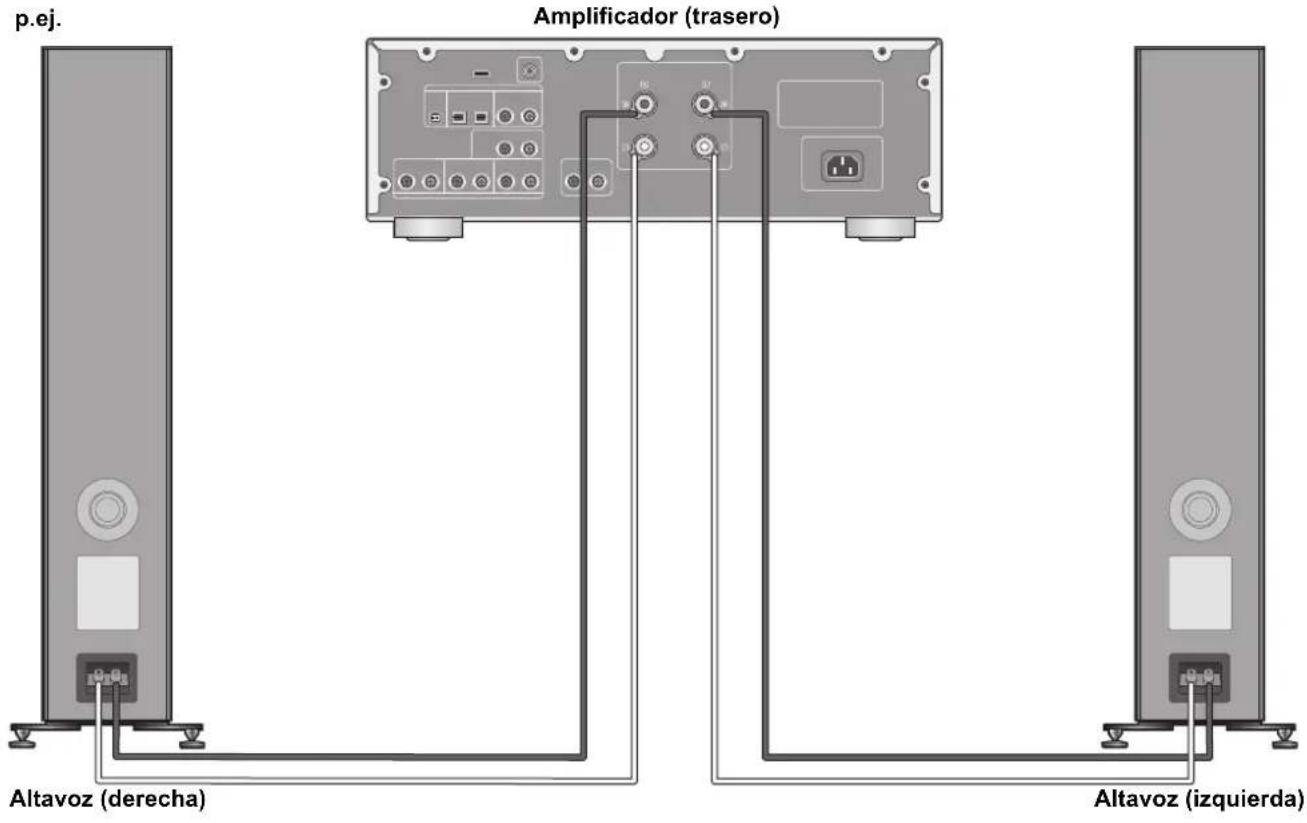

Conecte el amplificador y los altavoces con los cables de los altavoces (disponibles en comercios).

• Noquia el altovozmñas los cables del altovo estén conectados. Esto podria occasionar un cortocircuito.
• Cuando las conexiones estén terminadas, tire de los cables del altovoz ligeramente para probar que estén connectados con firmeza.
• Conecte la polaridad (+/-) de las terminales correctamente. De lo contrario,edia repercutir de forma negativa en los efectos estereo o provocar un mal funciona.

Colocar las rejoillas de los altavoces

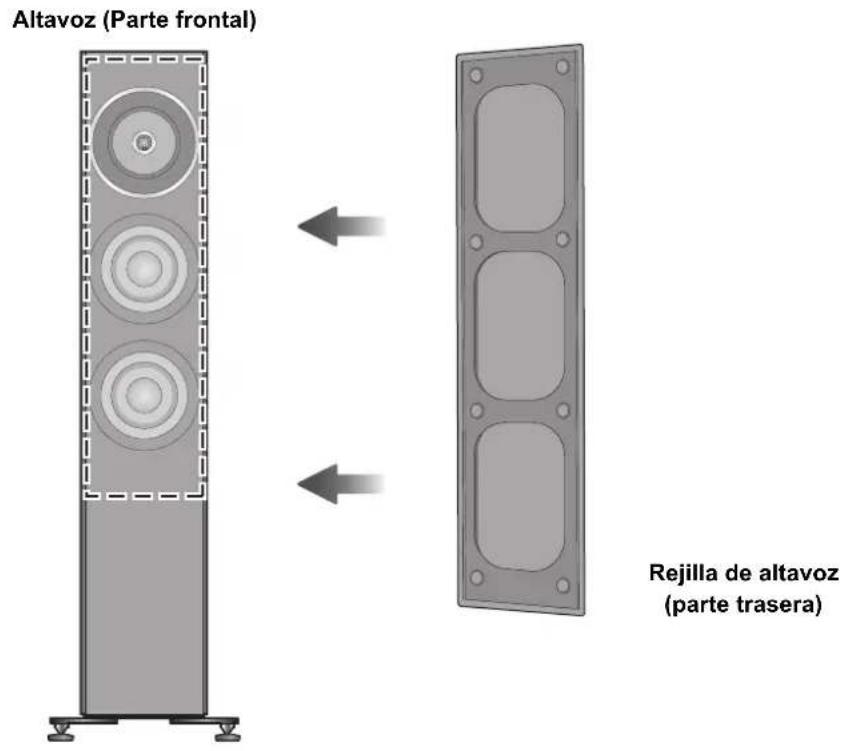

Los altavoces se suministran con rejillas, que protegen las unidades de altoz del polvo. Use los imanes para fazer las rejillas de los altavoces a las unidades de altoz.

• Puede disfurar de una calidad de audio superior si quita las rejillas de los altavoces antes de la reproduccion.

Notas sobre el uso

Para proteger los altavoces del dano causado por una entrada excessiva, tome enIELDas seguidentes precauiones:

• Para evaporar días, reduzca el volumen en los casos individentes:
  -Cuongreproduzca sonido distorsionado.
• Cuando los altavoces reciban aullido procedente de un micrófono o giradiscos, ruido de emisiones de FM o senales continuas procedentes de un oscilador, disco de prueba o instrumento electrónico.
  -Cuongajustela calidadel sonido.
  -Cuando encienda o apague el amplificador.
• Evite elevar demasiado el volumen cuando;aunte el sonido de los agudos con un ecualizador grfico u otheros controles.
• Evite emitir sonidos excessivamente altos con un amplificador de poca potencia. Esto augmente la distorsion armónica del amplificador youlda darar los altevces.
• Si reproduce el sonido con niveles altos durante periodos de tiempo prolongados podra estropear sus altavoces y reducir su duración.
• No toque los externales de altavoz con las manos u或者其他 objetivos cuando estan en functiOnamento. Dependiendo de las conditions de uso, hacerlo podra exponerle a altos voltajes.

Cuidados de la unidad

Limpie los altavoces con el paño de limpieza suministrado.

• Cuando esté muy sucio, humedezca un paño en agua para limpar el aparato; a continuación limpie otra vez con un paño seco.
• No use solvents, como por exemple, bencina, disolvente, alcohol, detergente de cocina, limpiador quimico, etc. Esto podra provocar que la caja exterior se deform e que el revestimiento se caiga.

Especillasiones

Tipo 3 vías, 4 altavoces, tipo de reflexión de los graves

(coaxial de dos vías de rango medio/tweeters integrados)

Unidad de altovoz

Woofer

Rango medio/Tweeter (altavoz de alta Frequencia)

Impedancia 4 Ω

Potencia de entrada (IEC) 200 W (MAX)

Nivel de presión del sonido 88 dB (2,83 V/m)

Rango de Frequencia

Frecuencia de traspaso 480 Hz, 3,2 kHz

Dimensiones (An×Al×Prof)

Con los pinchos

Con los pies de goma

Masa Aprox. 32kg

Gama de temperatas de funciona 0

Gama de humedades de funcionajo

16 cm Tipo cono × 2

Coaxial 16 cm tipo cono × 1 / 2,5 cm tipo domo × 1

100 W (RATED)

85 dB (W/m)

27 Hz a 100 kHz (-16 dB)

32 Hz a 85 kHz (-10 dB)

302mm× 1.114mm× 375mm

302mm× 1.093mm× 375mm

^ C a + 40^ C

De 20% a 80% RH (sin condensacion)

Las specifications se encuentran susjetas a cambio sin previo aviso.
- La mata y las direcciones son aproximadas.

Tak fordu har kobe tdette produit.

NUMERO DE SÉRIE N° DE TÉLÉPHONE

Homologation :

DATE D'ACHAT

DETÄILLANT

ADRESSE DU DÉTAILLANT
