GEBRUIKSAANWIJZING SBG90 TECHNICS

Dank u voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

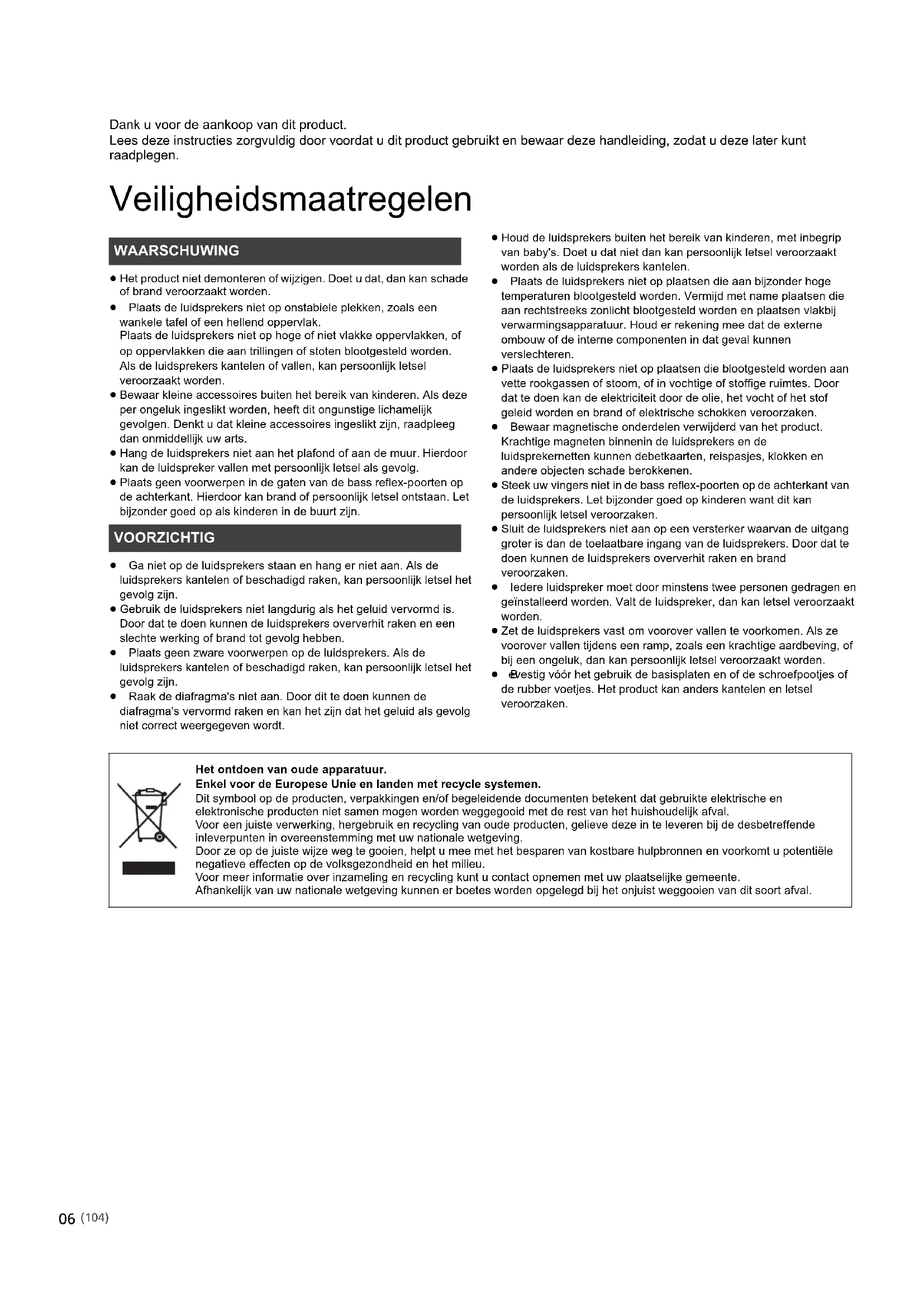

Veiligheidsmaatregelen

WAARSCHUWING

• Het product Niet demonteren of wijzigen. Doet u dat, dan kan schade of brand veroorzaakt worden.
• Plaats de luidsprekers Niet op onstabile plekken, zoals een wankele tafel of een hellend oppervlak.
  Plaats de luidsprekers Niet op hoge of Niet vlakke oppervlakken, of op oppervlakken die aan trillingen of stoten blootgesteld worden. Als de luidsprekers kantelen of vallen, kan persoonlijk letselveroorzaakt worden.
• Bewaarkleine accessoiresbuiten hetbereik van kinderen. Alsdezepor ongelukingeslikt worden,heeft dit ontunstige lichamelijkgevolgen.Denkutdatkleine accessoiresingesliktzijnraadpleegdan onmiddelijk uw arts.
• Hang de luidsprekers Niet aan het plafond of aan de muur. Hierdoor kan de luidspreker vallen met persoonlijk letsel als gevolg.
• Plaats geen voorwerpen in de gaten van de bass reflex-poorten op dechterkant. Hierdoor kan brand of persoonlijk letsel ontstaan. Let bijzonder goed op als kinderen in de buurt�n.

VOORZICHTIG

• Ga Niet op de luidsprekers staan en hang er nicht aan. Als de luidsprekers kantelen of beschadigd raken, kan persoonlijk letsel het gevolg zich.
• Gebruik de luidsprekers nicht langdurig als het geluid verrormd is. Door dat te doe den konnen de luidsprekers oververhit raken en een slechte werkung of brand tot geolg hebben.
• Plaats geen zware voorwerpen op de luidsprekers. Als de luidsprekers kantelen of beschadigd raken, kan persoonlijk letsel het gevolg�n.

• Raak de diafragma's Niet aan. Door dit te doeen kunnen de diafragma's verrormd raken en kan hetijken dat het geluid als geolgnet correct weergegeven worden.

• Houd de luidsprekers buiten het bereik van kinderen, met inbegrip van baby's. Doet u dat Niet dan kan persoonlijk letsel veroorzaakt worden als de luidsprekers kantelen.

• Plaats de luidsprekers Niet opplaatsen die aan bijzonder hoge temperatenblootgesteld worden. Vermijd met name plaatsen die aanrechtstrecks zonlicht blootgesteld worden enplaatsen vlakbij verwarmingsapparatur. Houd er rekening mee dat de externe ombouw of de interne componenten in dat geval konnen verslechteren.
• Plaats de luidsprekers Niet opplaaten die bloatgesteld worden aan vette rookgassen of stoom, of in vochtige of stoffige ruimtes. Door dat te doeen kan de elektricitieit door de olie, het vocht of het stof geleid worden en brande of elektrische schokken veroorzaken.
• Bewaar magnetische onderdelen verwijderd van het product. Krachtige magneten binnenin de luidsprekers en de luidsprekernetten können debetkaarten, reispasjes, klokken en andere objecten schade berokkenen.
• Steek uw vingers Niet in de bass reflex-poorten op de achterkant van de luidsprekers. Let bijzonder goed op kinderen want dit kan persoonlijk letse!veroorzaken.
• Sluit de luidsprekers Niet aan op een versterker waarvan de uitgang groter is dan de toelaatbare ingang van de luidsprekers. Door dat te doen+kennen de luidsprekers oververhit raken en brandveroorzaken.
• Iedere luidspreker moet door minstens twee Personen gedragen en geinstalleerd worden. Valt de luidspreker, dan kan letsel veroorzaakt worden.
• Zet de luidsprekers vast om voorover vallen te voorkomen. Als ze voorover vallenijdens een ramp, Zoals een krachtige aardbeving, of bij een ongeluk, dan kan persoonlijk letsel veroorzaakt worden.
• Vestig voör het gebruik de basisplaten en of de schroefpootjes of de rubber voetjes. Het product kan anders kantelen en letsel veroorzaken.

13/14

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbolism op de produits, verpakkingen en/of begeleidende documenten betekent dat gebrakte elektrische en elektronische producten NietSAMenmogenwordenweggegoad met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbeteffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentièle negatieve efecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uwplaatselijke gemeente.

Afnankelijk van uw nationale wetgeving konnen er boetes worden opgelegd bij het onjuist weglooien van dit soort afval.

Inhoudsopgave

Veiligheidsmaatregelen 06

Accessoires 07

Over dit toestel 08

Installatie 09

Aansluitingen 16

Bevestigen van de luidsprekernetten 18

Opmerkingen over het gebruik 19

Verzorging van het toestel. 19

Specifications 19

Over de beschrijvingen die in denen handleiding staan

• De afbeeldingen können afwijken van uw toestel.

Accessoires

4 Schroefpootjes (TBLA40861)

4 Schroefpootkapjes (TYL0079)

4 Rubber voetjes (TBLG32691)

12 Basisplaatschroeven (THEL155Z)

2 Basisplaten A (TBLA40852)

2 Basisplaten B (TBLA41091)

4 Afstandselementen (TMKK653)

1 Luidsprekernet (TTJ0006-A)

1 Reinigingsdoek (TXFPE01LHUU)

Bevestig vór het gebruik de basisplaten en of de schroefpootjes of de rubber voetjes.

• Bewaarkleine accessoires buiten het bereik van kinderen om inslikken ervan te voorkomen.

• De productnummers die in deze handleiding verstrekt worden, zich correct met ingang van februar 2017. Ze konnen aan wijzigingen onderhevig�n.
• De luidsprekers worden nicht met luidsprekerkabels geleverd. Gebruik voor de aansluiting in de handel verkrijgbare luidsprekerkabels.

Over dit toestel

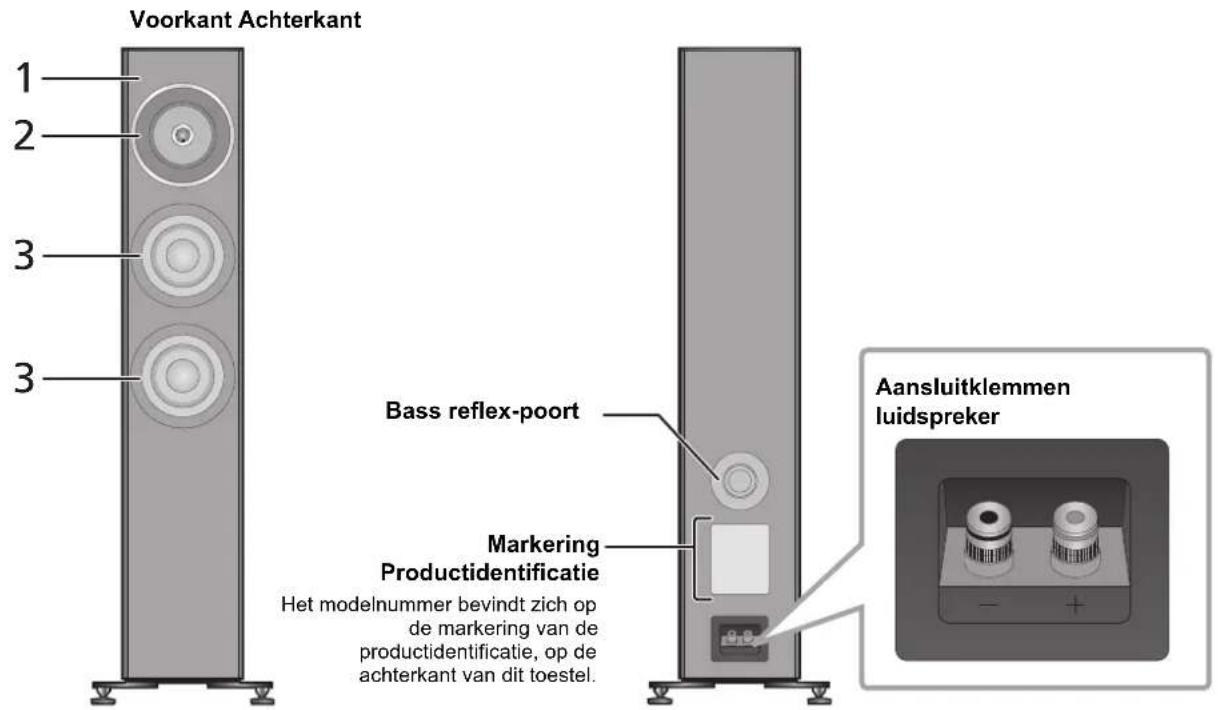

■ Namen van onderdelen en kenmerken van de luidsprekers

Evenwichtige architectuur voor de montage van de luidsprekerdriver

De luidsprekereenheid die op het onderste klankbord in de kast op het eigien zwaartepunt gemonteerd is, is ontworpen om de trillingen die het zich genereert te onderdukken. De luidsprekereenheid is Niet op het voorste klankbord gemonteerd om de overdracht van ongewenste trillingen van de luidsprekereenheid maar het klankbord te minimisieren. Het resultaat is een luidspreker die een realistisch, ruimtelijk geluidsveld levert dat uit een doordringend en holder geluid bestaat waarvan de frequencies van laag tot superhoog varieren.

Coaxial tweewegsystem

De nieuw ontwikkelde unit met midden tot hoge frequentie worden gekenmerkt door een coaxiaal tweewegsystemeat de ontwerpconcepten erft die voor onsze high-end modellen ontwikkeld werden: een puntvormige geluidsbron en lineaire fasereproductie. Het systeem, dat ontworpen is voor een accurate geluidslokalisation, stelt de luidspreker in staat op heldere wijze diverse geluiden, die door muziekinstrumenten geprodued worden, wee te given teneinde een tridimensionaal geluidsveld te herschappen.

2 Lange-slag woofers met lage vervorming

De luidspreker bevat twee woofers die uit componenten bestaan zoals dubbe magneten, lange spreekspoelen en koperen ringen. Als resultaat kan de luidspreker een bass-geluid verstrekken dat lage verrorming en een superbe respons biodt bij de reproductie van frequenities met zelfs een groe amplitude.

Aanbevolen apparatuur

Wij raden aan (optionele) apparatuur van Technics te gebruiken voor een supérieure geluidskwaliteit.

Productnaam Modelnummer
Geointegreerde Stereo Versterker SU-G700
Netwerkaudioversterker SU-G30

Installatie

bijv.

※ Luidsprekereenheden

• ludere luidspreker moet door minstens twee Personen gedragen en geinstalleerd worden.
• Raak de luidsprekereenheden Niet aan. Dit kan resulteren in een onjuiste audiokwaliteit.

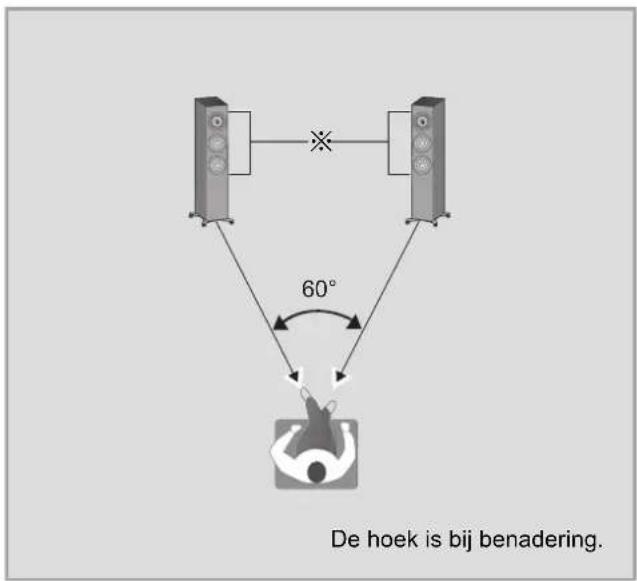

• Plaats de luidsprekers op ongeveerdezelfde afstand van de luisterpositie.
• De luidsprekers producenlage tonen uit de bass reflex-poorten op zowel de acheerkant als de voorkant. Installer de luidsprekers op minstens 5 cm van de muren zodat deze de bass reflex-poorten op de acheerkant Niet bedekken.
  Houd de versterker, of ieder ander apparaat, en de luidsprekers, op minstens 1 cm van elkaar verwijderd.

Voor een optimale opstelling

De kwaliteit en het volume van het basgeluid, de prestaties van de geluidslokalisation, de geluidsambiance en andere factoren die de audiokwaliteit bepalen, varieren en zijn afhankelijk van deplaats van installmentie van dit toestel, de luisterpositie, de situatie van het vertrek en andere factoren. Raadpleeg onderstaande informatie wanner u de luidsprekers installeert.

Vaststellen van deplaats van installmentie.

• Ledere luidspeker heeft een gewicht van ongeveer 32kg . Controller of deplaats van installmentie sterk genoeg is om dit gewicht te dragen.
• Indien u de luidsprekers要去 vastzetten om voorover kantelen te voorkomen, raadpleeg dan een installmentie-specialist. De sterkte van de vloer en de muur要去en gecontroleerd worden. ( 15)
  Zet de luidsprekers op een plat veilig oppervlak.

Als de luidsprekers tijdens de plaatsing schommelen, gebruik dan de afstandselementen. ( 13,14)

• Om het verschil in audiokwaliteitussen de linker en rechter luidsprekers te minimisieren, moeten deze zo geinstalleerd worden dat de akoestiek (weerkaatsing en absorptie van geluid) eromheen hetzelfde is.

Regelen van de afstanden:tussen de achterkant van de luidsprekers en de muren

Als de luidsprekers vlakbij een muur of in een hoek geinstalleerd worden, za het basgeluid krachtiger zijn. Als de luidsprekers城县 te dichtbij een muur of een hoek staan, kuren de prestaties van de geluidslokalisatie en de geluidsambiance verslechteren. Als dat gebeurt, regel dan de afstand tussen de luidsprekers en de muur er voor, die tussen de 30 cm en de 60 cm moet zich (houd er rekening mee dat de afstand tussen de luidsprekers en de zijmuren groter dan 60 cm要去 zich.)

• Versleep de luidsprekers Niet met kracht. Daardoor konnen zowel de luidsprekers als de vloer beschadigd raken.

Hoekinstelling van de luidsprekers

Richt de hoek van de voorkant van de luidsprekers waar de luisteraar toe. Door deze stappen te volgen zullen de luidsprekers een preciezere geluidslokalisatie verstrekken.

Regelen van de akoestiek van het vertrek en opstelling van de luidspreker

Afhankelijk van het vertrek (met inbegrip van de afmetingen en de vorm van het vertrek, de afstand ten opzichte van de muren en het nagalmniveau), hunnen bepaalde geluiden overdreven of jeist onderdukt worden waardoor ze moeilijk te beluisteren zich. In dergelijke gezallen kan het nagalmniveau afgesteld worden door de luidsprekers te bewegen, de luisterpositie te veranderen of de muren en de ramen metDICke gordijinen te bedekken, waardoor het probleem kan worden verholpen.

• De schroefpootjes können de audiokwaliteit verhogen. (→ 12)

De basisplaten bevestigen

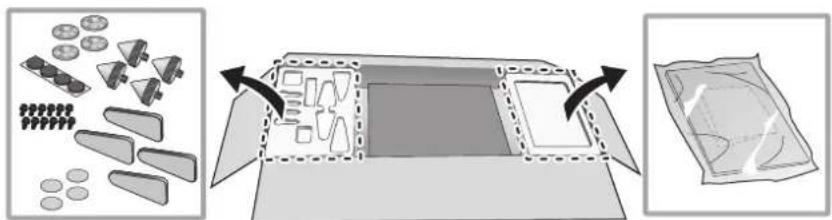

① Verwijder de accessoires.

Haal de accessoires uit de piepschuim blokken en leg ze op een plaats buiten het bereik van kinderen.

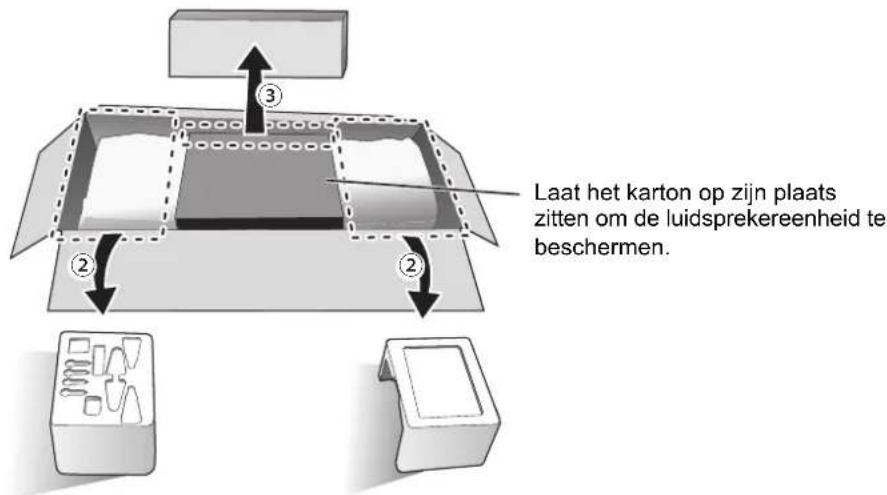

② Leg de piepschuim blokken neer op een plaats die geschicht is voor het werk.
③ Verwijder de verpakkingsdoes van het luidsprekkernet.

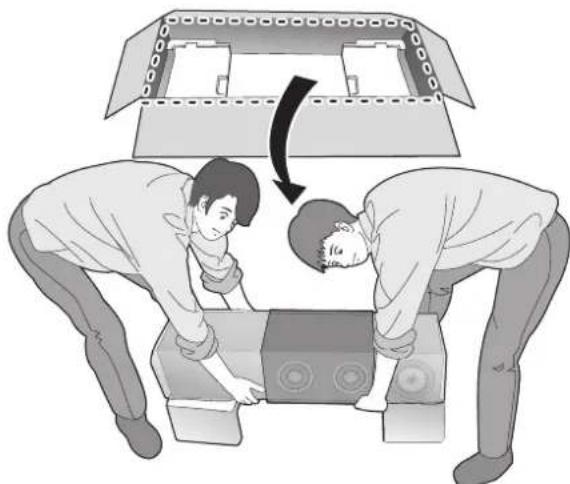

④ Plaats de luidspreker op de polystyrol blokken die in stap ② verwijderd werden.

• Houd rekening met de volgende punten wanner u de luidspreker optilt.
• Houd de bodem zo vast dat uw handen nicht slippen.

⑤ Rol de beschemzakken (2 stuks) op om de bodem van de luidspreker te ontbloten.

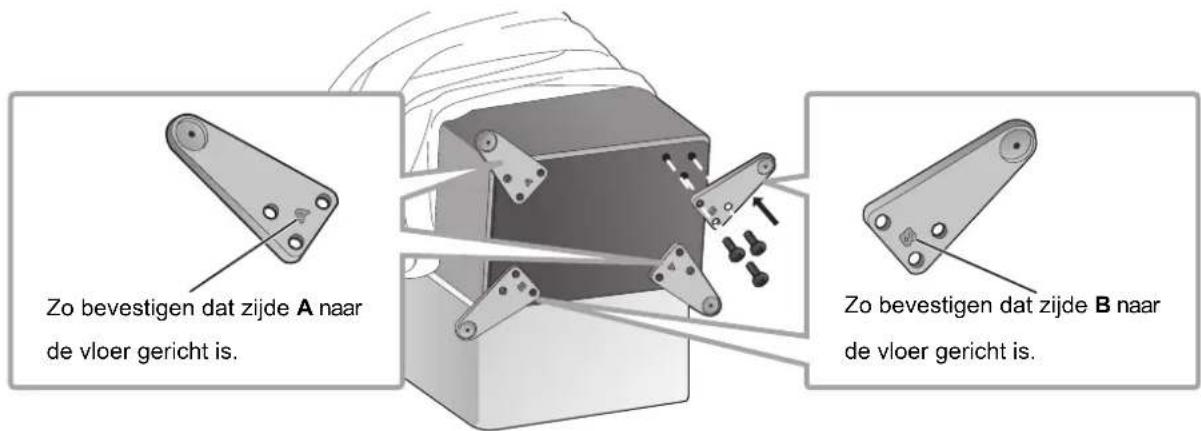

6 Zet de basisplaten (4 stuks) met de bijgeleverde schroeven stevig vast op de luidspreker.

Plaatsen van de luidspreker met gebruik van de rubber voetjes

Bevestig de rubber voetjes (4 stuks) van tevoren in de uitsparingen op de basisplaten.

• Verwijder het afdekpapier van de rubber voetjes en duw ze stevig in de basisplaten zonder het kleefoppervlak van de rubber voetjes aan te raken.

• Draai de drie schroeven eerst met de hand slechts een Klein beetje vast en draai ze daarna stevig vast met een schroevendraier.

• Nadat de basisplaten bevestigd zich, moet gecontroleerd worden of ze Niet wieben.

Plaatsen van de luidsprekers met gebruik van de schroefpootjes ( 12)

Plaatsen van de luidspreker met gebruik van de rubber voetjes ( 14)

Plaatsen van de luidsprekers met gebruik van de schroefpootjes

De schroefpootjes kunn de audiokwaliteit verhogen.

• Panasonic is Niet aansprakelijk voor ongevalten of schade van ongeacht welke aard, die veroorzaakt worden door een oneigenlijke montage of hantering van het product. Bevestig de accessoires Niet op een andere wijze dan in deze gebruiksaanwijzing beschreven worden.
• Iedere luidspreker heeft een gewicht van ongeveer 32kg . Als u de luidsprekers kantelt om de schroefpootjes te bevestigen, zorg er dan voor dat dit werk door twee personen uitgevoerd worden. Wees voorzichtig tijdens het bevestigen van de schroefpootjes om te voorkomen dat uw vingers of tenenussen de luidspreker en de vloer bekneld raken en te vermijden dat de luidspreker omvalt. Zorg bovendien voor een dikke mat, ofiets gelijkaardigs, die u op de vloer legt waar u de luidsprekers kantelt, om beschadiging van de vloer te voorkomen.
• Aangezien ieder schroefpootje een gewicht van minstens onceveer 8kg ondersteunt, können deze schroefpootjes op deplaats van installmentie sporen en inkepingen achefterlaten. Om te voorkomen dat de schroefpootjes de vloer beschadigen, kut u de bijgeleverde schroefpootkapjes gebruiken of schroefpootkapjes met een groot contactoppervlak en passende sterkte aanschaffen.
• Als u de luidsprekers met bevestigde schroefpootjes verplaatst, kan de vloer schade berokkend worden. Verwijder de schroefpooties alvorens de plaats van installmentie te veranderen.

Om beschadiging van de vloer te voorkomen, dient u tweeDICke matten (of iets gelijkaardigs) voor handen te hebben. Leg deze van tevoren op deplaats waar het uitpakken plaatsvindt en op deplaats waar de installmentie plaatsvindt.

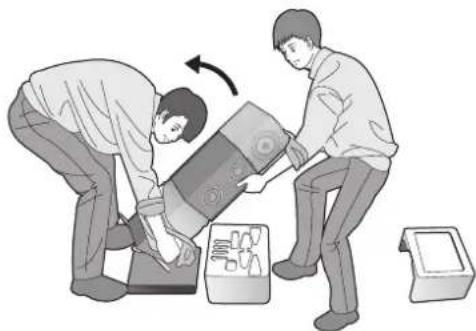

① Plaats de luidspreker verticaal op eenDICke mat (of iets gelijkaardigs).

② Verwijder de beschemzakken (2 stuks) en het karton die de luidspreker afdekken.

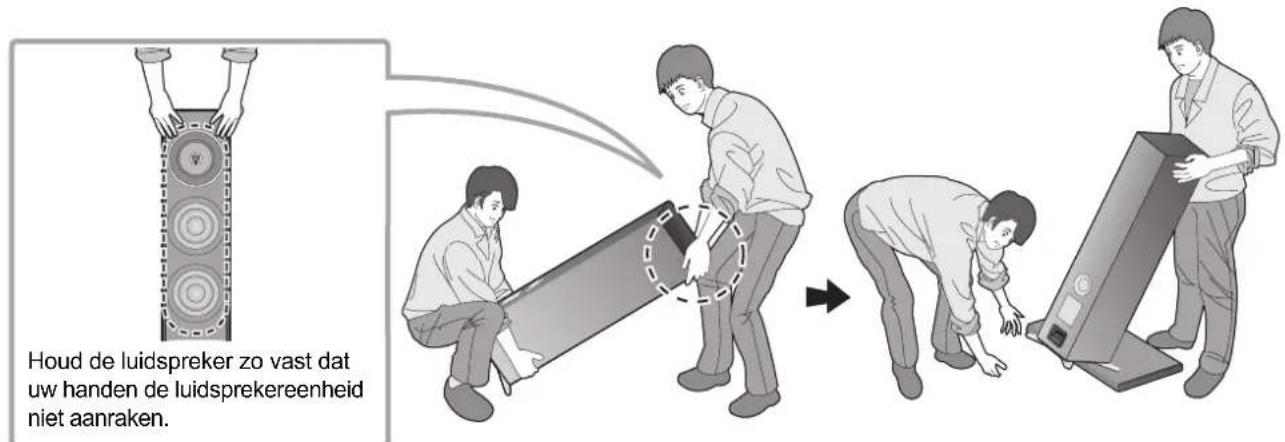

③ Verplaats de luidspreker maar de planta van installmentie verwijl deze voorover gekanteld is enzet hem op een dit te gelijkaardigs).

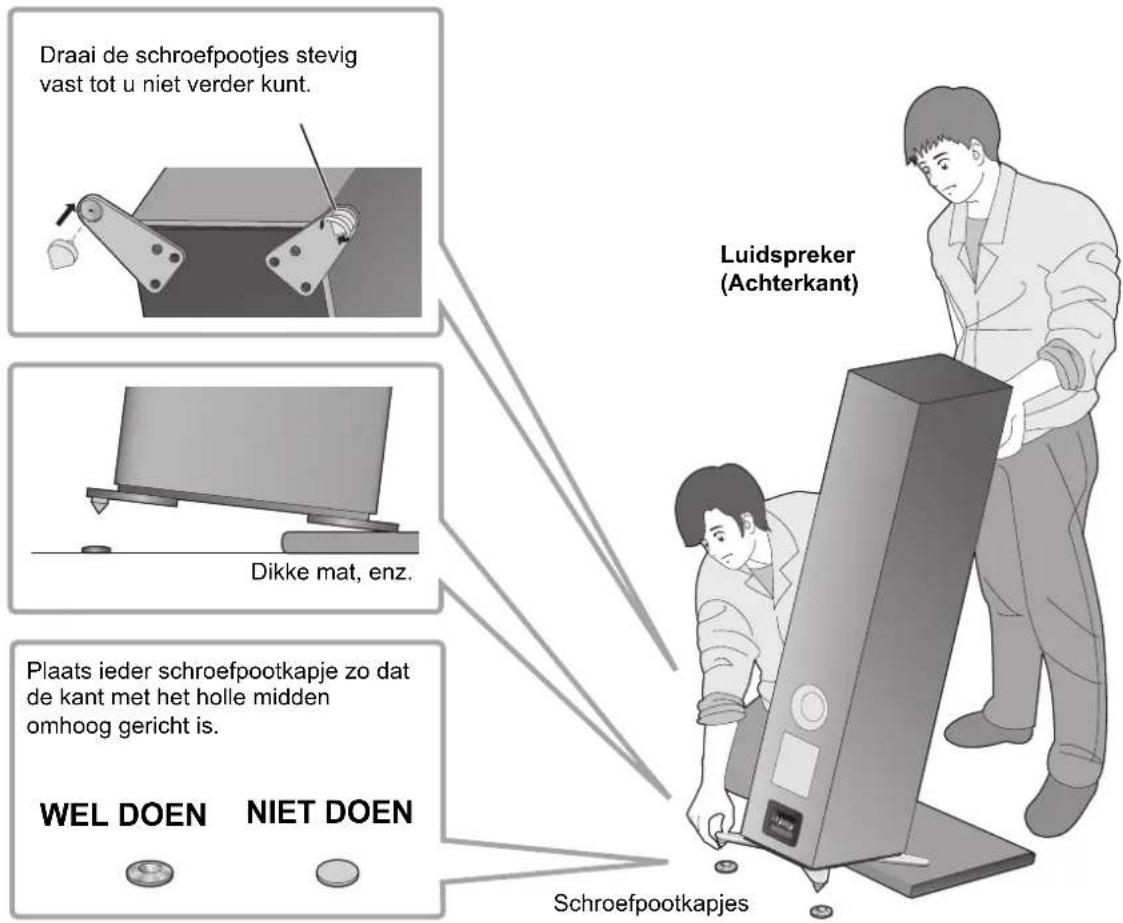

Kantel de luidspreker voorover en schroef de schroefpootjes in de twee basisplaten aan de achterkant. Als de kapjes van de schroefpootjes gebruikt worden,plaats deze dan onder de schroefpootjes.

⑤ Terwijl u de punten van de schroefpootjes uitlijnt met de inkepingen op de schroefpootkapjes, zet u de luidspreker langzaam weer overeind.

Kantel de luidspreker opdezelfde manier als in stap ④ achefterover en verwijder deDICke mat (of iets gelijkkaardigs).
⑦ Schroef de schroefpootjes vast in de twee basisplaten aan de voorkant.
Als de kapjes van de schroefpootjes gebruikt worden, plaats deze dan onder de schroefpootjes. Als de luidsprekers schommelen, breng dan de afstandselementen onder de schroefpootkapjes aan.

Plaatsen van de luidsprekers met gebruik van de rubber voetjes

Bevestig de rubber voetjes (4 stuks) van tevoren in de uitsparingen op de basisplaten. ( 11)

• Panasonic is Niet aansprakelijk voor ongevalen of schade van ongeacht welke aard, die veroorzaakt worden door een oneigenlijke montage of hantering van het product. Bevestig de accessoires Niet op een andere wijze dan in deze gebruiksaanwijzing beschreven worden.
• Iedere luidspreker weegt ongeveer 32kg . Controller of het werk door minstens twee personen uitgevoerd worden. Pas op dat uw vingers of tenen Nietussen de luidspreker en de vloer terechtkomen of dat de luidspreker omvalt.
• Omdat ieder rubber voetje een gewicht van minstens ongeveer 8kg ondersteunt, können de rubber voetjes afdrukken of inkepingen op de plaat van installmentie achterlaten.
• Als u de luidspreker over de vloer sleet, kunnen de rubber voetjes los raken.
  Wanner u de plaats van installmentie verandert, til de luidspreker dan allijd met minstens twee Personen op.

Om beschadiging van de vloer te voorkomen, dient u een ditke mat (of iets gelijkaardigs) voor handen te hebben. Leg deze van tevoren op deplaats waar het uitpakken plaatsvindt.

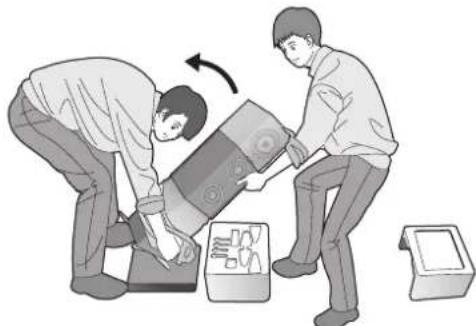

① Plaats de luidspreker verticaal op eenDICke mat (of iets gelijaardigs).

② Verwijder de beschermzakken (2 stuks) en het karton die de luidspreker afdekken.

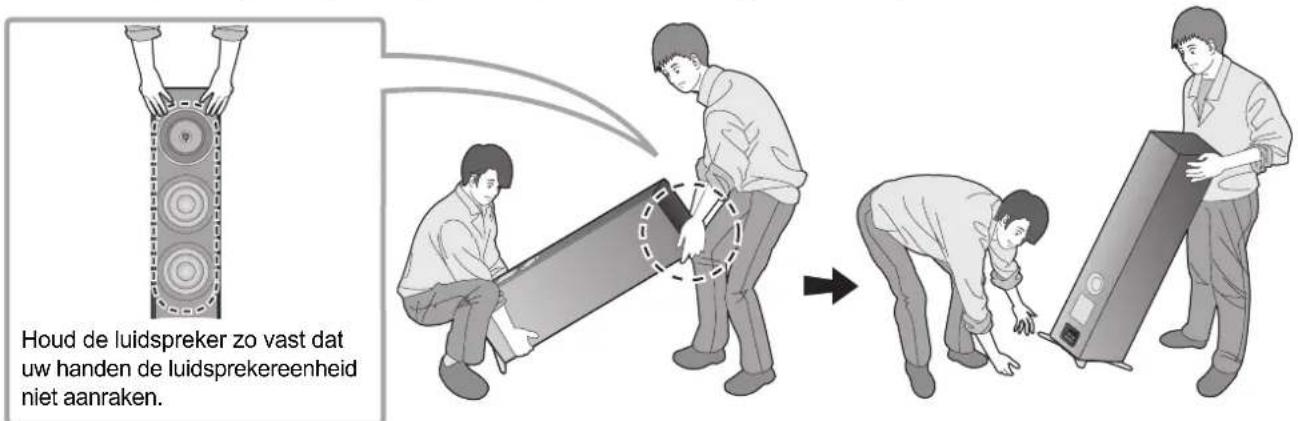

Houd de luidspreker op een wijze dat hij voorover gekanteld is en breng hem maar deplaats van installmentie.

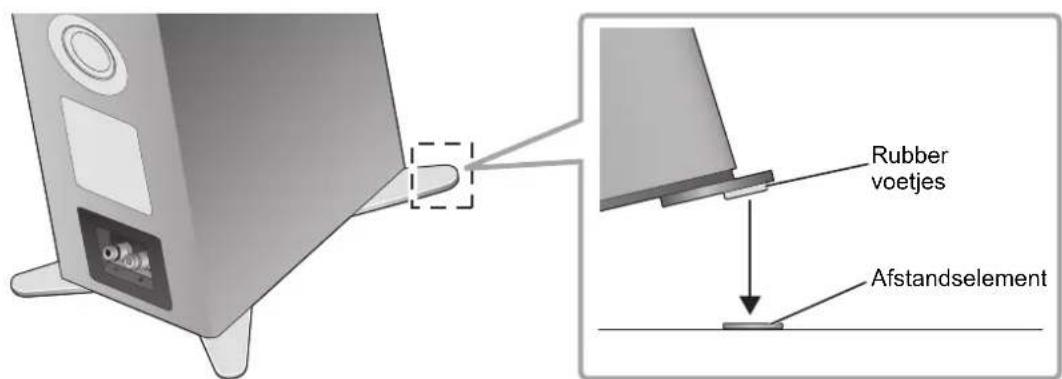

④ Als de luidsprekers wankelen,plaats dan afstandselementen onder de rubber voetjes. Hierdoor wordt voorkomen dat de rubber voetjes wankelen op deplaats van installmentie van de luidspreker.

Voorkomen dat de luidsprekers voorover vallen

De luidsprekers kuren voorover vallen tijdens een ramp, zoals een krachtige aardbeving, of bij een ongeluk. Controleer voor uw veiligheid of de luidsprekers vastgezet ons om te voorkomen dat ze voorover vallen. Iedere luidspreker weegt in zijn geheel ongeveer 32kg . Controleer of de plaatsen van installmentie van de luidsprekers sterk genoeg zijn om dit gewicht te verdragen. Raadpleeg voor details een installiespecialist.

■ Als de luidsprekers op een horizontal oppervlak (vloer, enz.) vastgezet worden.

Zet iedere luidspreker vast op de vloer met gebruik van touwen of iets dergelijks, zoals de afbeelding toont.

■ Als de luidsprekers op een verticaal oppervlak (muur, enz.) vastgezet worden.

Maak met een band, of iets dergelijks, een lus rondon iedere luidspreker en zet deze met een sterk touw, ketting, of iets dergelijks, aan een stevige muur vast zoals de afbeelding toont.

• De hiervoor beschreiben maatregelen garanderen geen bescherming gegen alle rampen en ongelukken, met inbegrip van aardbevingen.
  Houd u er rekening mee dat Panasonic nicht aansprakelijk is voor ongeacht welke schade aan de luidsprekers, deplaatsen van installmentie of andere voorwerpen, die veroorzaakt worden door de werken die uitgevoerd worden om de luidsprekers te behoeden gegen het voorover vallen.

• Het gebruik van de schroefpootjes za de luidsprekers kwetsbaarder makeen voor het voorover vallen.

Aansluitingen

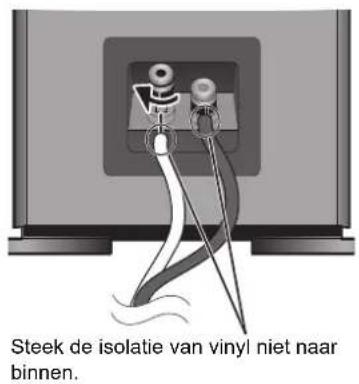

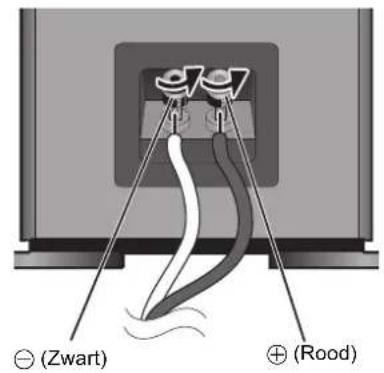

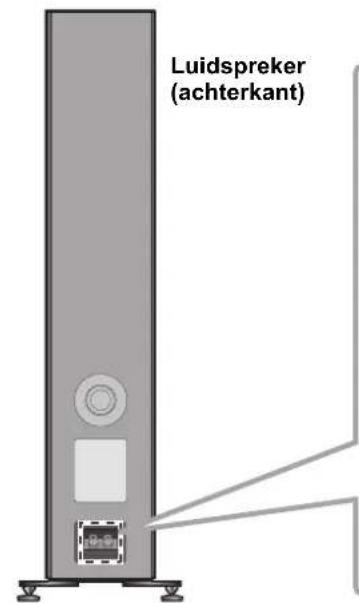

De luidsprekkerkabels verbinden

De luidsprekers worden nicht met luidsprekerkabels geleverd. Gebruik voor de aansluiting in de handel verkrijgbare luidsprekerkabels.

① Draai aan de knoppen om ze los te zetten en stek de kerndraden in de gaten.

② Draai de knoppen vast.

Als het moeilijk is de luidspekerkabels te verbinden, verwijder dan de knoppen alvorens ze te verbinden.

Zorg eroor dat de polen van de luidsprekerkabels nicht gekruist (kortsluiting) of verwisseld worden want hierdoor kan de versterker beschadigd raken.

NIETDOEN

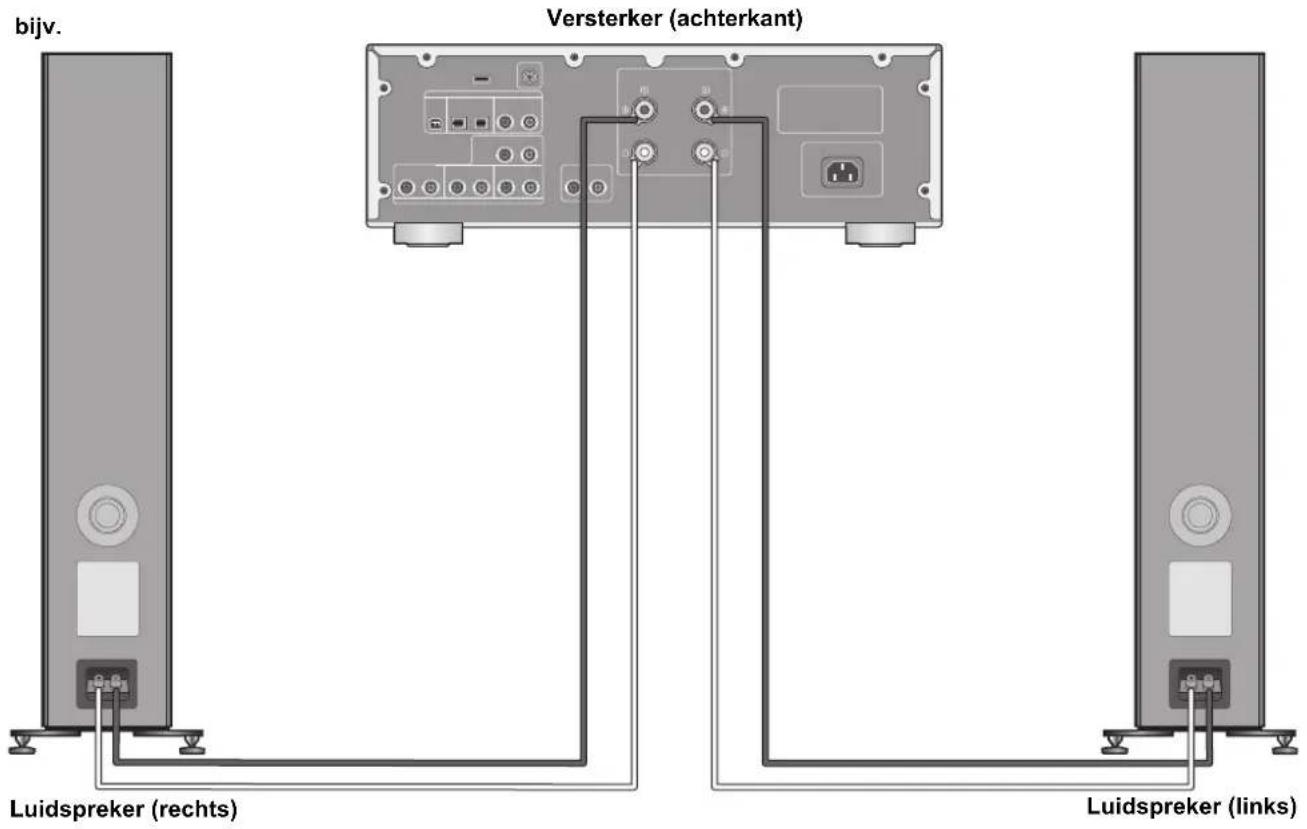

Aansluiten op een versterker

• Schakel de versterkeruit en sluit het netsnoer af voordat de aansluiting tot stand gebracht worden.
  Raadpleeg voor details de gebruiksaanwijzing van de versterker.

Verbind de versterker en de luidspreker met (in de handel verkrijgbare) luidsprekerkabels.

Beweeg de luidspreker Niet als de luidsprekerkabels aangesloten worden. Hierdoor kan kortsluiting ontstaan.
- Als de verbindingen tot stand gebracht zich, trek dan een beetje aan de luidsprekerkabels om te controlleren of ze stevig aangesloten zich.
Bedraad de polen (+/-) van de aansluitklemmen op correcte wijze. Doet u dat nicht dan kan dit negatieve gevolgen voor de stereo-effecten hebben of een slechte werkig veroorzaken.

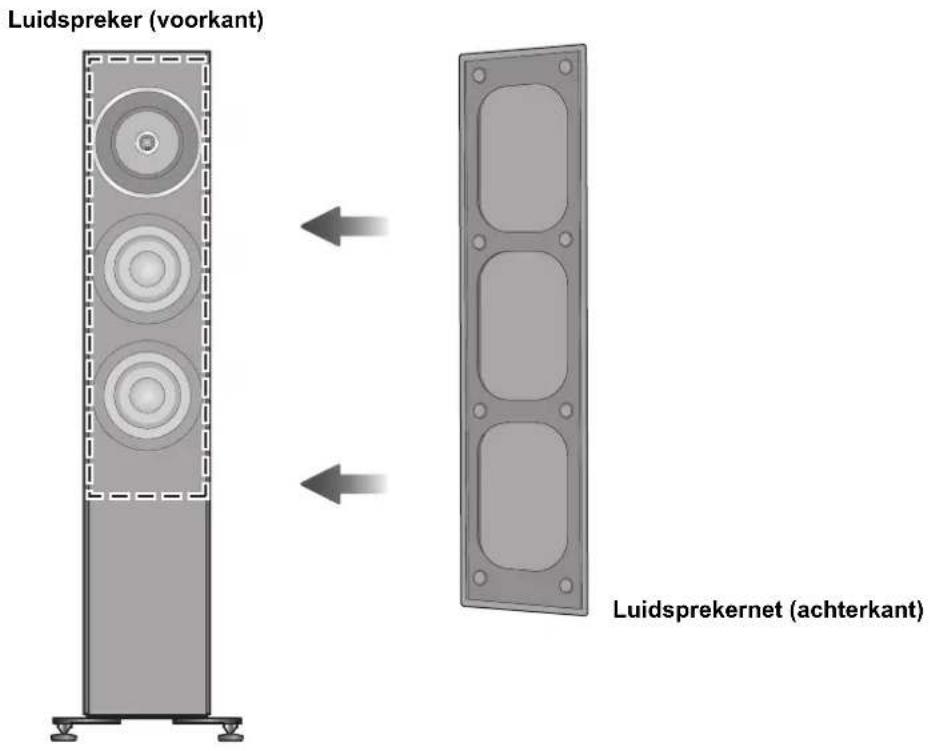

Bevestigen van de luidsprekernetten

De luidsprekers zijn uitgerust met luidsprekernetten die de luidsprekereenheden gegen stof beschermen. Gebruik de magneten om de luidsprekers op de luidsprekereenheden vast te zieten.

• U kunt van een supérieure audiokwaliteit genieten door voor het afspelen de luidspekernetten te verwijdenen.

Opmerkingen over het gebruik

Om de luidsprekers te beschermen gegen schade die veroorzaakt worden door een overmatige input van geluid, dienen de volgende voorzorgsmaatregelen getroffen te worden:

• Voorkom beschadiging door het volumeniveau in de volgende gevallen te verminderen:
  Wannerhetgeluidervormd is.
  Wanneer de luidspekers janktonen van een microfoon of platenspeler, ruis van FM-uitzendingen, of continue signalen van een oscillator, testdisc of elektronisch instrument ontvangen.
  -Wanneer u de geluidskwaliteit wilt regelen.
  -Wanneer u de versterker in- of uitschakelt.
• Vermijd het om het volumeniveau te hoog in te stellen wonneer u het treble-geluid met een grafische equalizer of ongeacht welke andere bedieningsorganen verhoegt.
• Vermijd het om een overmatig hard geluid met eenkleine stroomversterker uit te voeren. Dit za de harmonische verrorming van de versterker vergroten en de luidsprekers schade berokkenen.
• De luidsprekers können beschadigd raken en zullen minder lang meegaan indien u voor langere perioden geluid op hogeniveaua weergeeft.
• Raak de aansluitklemmen van de luidspeker Niet aan met uw handen of andere voorwerpen terwijl de luidspekers in gebruik�n. Afhankelijk van de gebruiksomstandigheden kut u hierdoor aan hoge spanning bootgesteld worden.

Verzorging van het toestel

Reinig de luidsprekers met de bijgeleverde reinigingsdoek.

• Als het toestel erg vuil is, wring dan een met water nat gemaakte doek goed uit en veeg het vuil weg. Neem het toestel verwolgens met een droge doek af.
• Gebruik geen oplosmiddelen, zoals benzine, verdunners, alcohol, Reinigingsmiddelen voor de keuken, chemische doekjes, enz. Deze+knen de ombouw verrormen of de coating doen afbladderen.

Specifications

Type 3-weg, 4 luidsprekers, type bass reflex

(coaxial 2-weg middenbereik/ingebouwde tweeters)

Luidsprekerenhed

Woofer

Middenbereik/Tweeter

Impedantie 4 Ω

Ingangsvermögen (IEC) 200 W (MAX)

16 cm kegal type × 2

Coaxiaal 16~cm kegeltype × 1 / 2.5 cm koepeltype × 1

Geluidsdrukniveaua 88 dB (2,83 V/m)

100 W (RATED)

Frequentieband

85 dB (W/m)

Kruislingse frequenta

27 Hz tot 100 kHz (-16 dB)

Met de schroefpootjes

480 Hz, 3,2 kHz

Met de rubber voetjes

Massa

Bedrijfstemperatuurbereik

Bedrijfsvochtigheidsbereik

302mm× 1.114mm× 375mm

302mm× 1.093mm× 375mm

Ong. 32kg

0^ tot +40^

20% tot 80% RH (geen condensatie)

• De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig.
  Gewichtenafmetingenzijnbenadering.
