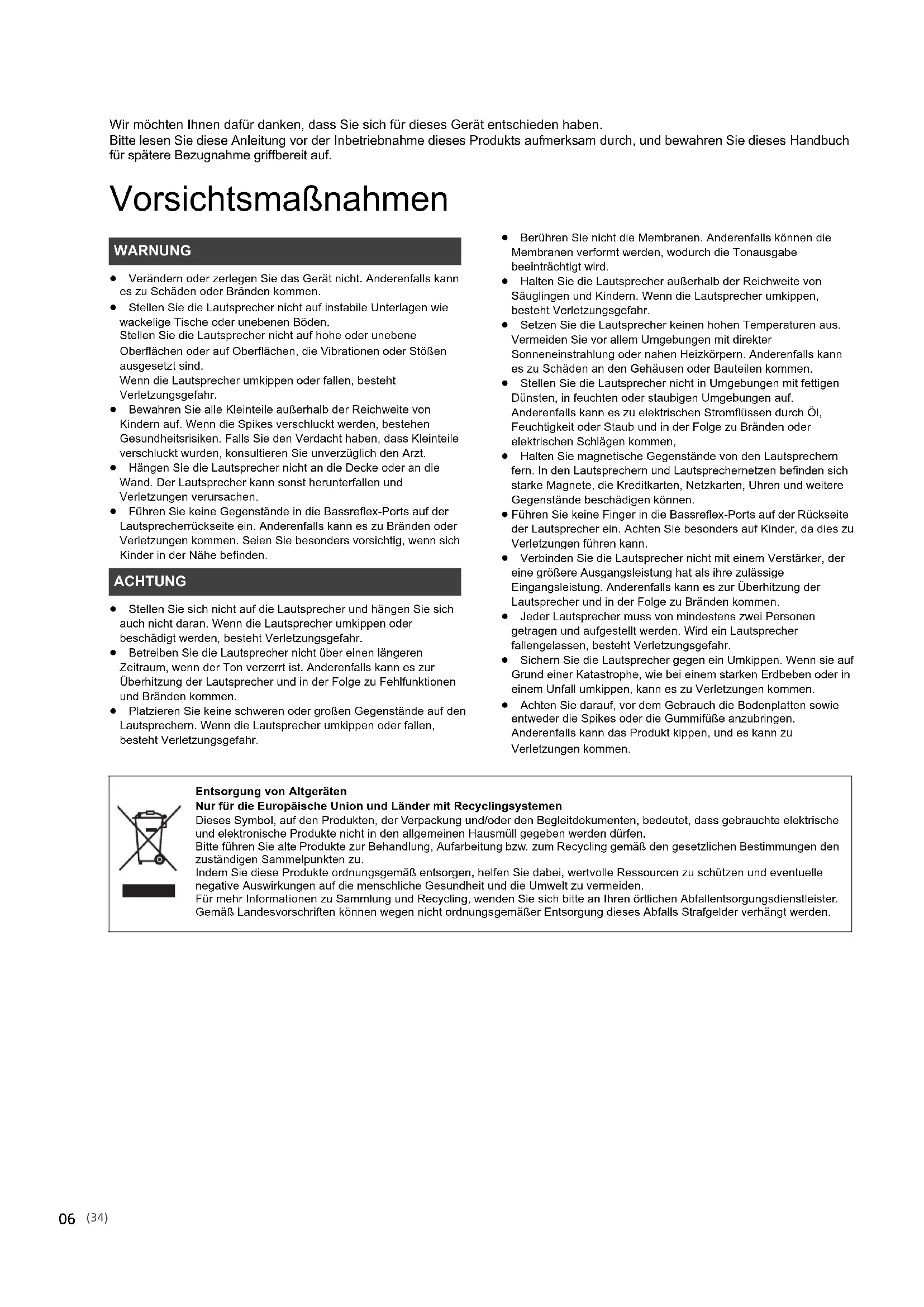

SB-G90_TQBM0081_PPCEBEGGN_mst.book 19 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. Vorsichtsmaßnahmen ≥ Verändern oder zerlegen Sie das Gerät nicht. Anderenfalls kann es zu Schäden oder Bränden kommen. ≥ Stellen Sie die Lautsprecher nicht auf instabile Unterlagen wie wackelige Tische oder unebenen Böden. Stellen Sie die Lautsprecher nicht auf hohe oder unebene Oberflächen oder auf Oberflächen, die Vibrationen oder Stößen ausgesetzt sind. Wenn die Lautsprecher umkippen oder fallen, besteht Verletzungsgefahr. ≥ Bewahren Sie alle Kleinteile außerhalb der Reichweite von Kindern auf. Wenn die Spikes verschluckt werden, bestehen Gesundheitsrisiken. Falls Sie den Verdacht haben, dass Kleinteile verschluckt wurden, konsultieren Sie unverzüglich den Arzt. ≥ Hängen Sie die Lautsprecher nicht an die Decke oder an die Wand. Der Lautsprecher kann sonst herunterfallen und Verletzungen verursachen. ≥ Führen Sie keine Gegenstände in die Bassreflex-Ports auf der Lautsprecherrückseite ein. Anderenfalls kann es zu Bränden oder Verletzungen kommen. Seien Sie besonders vorsichtig, wenn sich Kinder in der Nähe befinden. ≥ Stellen Sie sich nicht auf die Lautsprecher und hängen Sie sich auch nicht daran. Wenn die Lautsprecher umkippen oder beschädigt werden, besteht Verletzungsgefahr. ≥ Betreiben Sie die Lautsprecher nicht über einen längeren Zeitraum, wenn der Ton verzerrt ist. Anderenfalls kann es zur Überhitzung der Lautsprecher und in der Folge zu Fehlfunktionen und Bränden kommen. ≥ Platzieren Sie keine schweren oder großen Gegenstände auf den Lautsprechern. Wenn die Lautsprecher umkippen oder fallen, besteht Verletzungsgefahr. ≥ Berühren Sie nicht die Membranen. Anderenfalls können die Membranen verformt werden, wodurch die Tonausgabe beeinträchtigt wird. ≥ Halten Sie die Lautsprecher außerhalb der Reichweite von Säuglingen und Kindern. Wenn die Lautsprecher umkippen, besteht Verletzungsgefahr. ≥ Setzen Sie die Lautsprecher keinen hohen Temperaturen aus. Vermeiden Sie vor allem Umgebungen mit direkter Sonneneinstrahlung oder nahen Heizkörpern. Anderenfalls kann es zu Schäden an den Gehäusen oder Bauteilen kommen. ≥ Stellen Sie die Lautsprecher nicht in Umgebungen mit fettigen Dünsten, in feuchten oder staubigen Umgebungen auf. Anderenfalls kann es zu elektrischen Stromflüssen durch Öl, Feuchtigkeit oder Staub und in der Folge zu Bränden oder elektrischen Schlägen kommen, ≥ Halten Sie magnetische Gegenstände von den Lautsprechern fern. In den Lautsprechern und Lautsprechernetzen befinden sich starke Magnete, die Kreditkarten, Netzkarten, Uhren und weitere Gegenstände beschädigen können. ≥ Führen Sie keine Finger in die Bassreflex-Ports auf der Rückseite der Lautsprecher ein. Achten Sie besonders auf Kinder, da dies zu Verletzungen führen kann. ≥ Verbinden Sie die Lautsprecher nicht mit einem Verstärker, der eine größere Ausgangsleistung hat als ihre zulässige Eingangsleistung. Anderenfalls kann es zur Überhitzung der Lautsprecher und in der Folge zu Bränden kommen. ≥ Jeder Lautsprecher muss von mindestens zwei Personen getragen und aufgestellt werden. Wird ein Lautsprecher fallengelassen, besteht Verletzungsgefahr. ≥ Sichern Sie die Lautsprecher gegen ein Umkippen. Wenn sie auf Grund einer Katastrophe, wie bei einem starken Erdbeben oder in einem Unfall umkippen, kann es zu Verletzungen kommen. ≥ Achten Sie darauf, vor dem Gebrauch die Bodenplatten sowie entweder die Spikes oder die Gummifüße anzubringen. Anderenfalls kann das Produkt kippen, und es kann zu Verletzungen kommen. WARNUNG ACHTUNG Entsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

• ≥ Stand der in dieser Gebrauchsanweisung aufgeführten Produktnummern ist Februar 2017. Änderungen vorbehalten. ≥ Die Lautsprecher werden ohne Lautsprecherkabel ausgeliefert. Verwenden Sie im Handel erhältliche Lautsprecherkabel, um die Lautsprecher anzuschließen. Vorsichtsmaßnahmen p. 6
• Zubehör p. 7
• Über dieses Gerät p. 8
• Installation p. 9
• Anschlüsse p. 16
• Anbringen der Lautsprechernetze p. 18
• Hinweise zur Nutzung p. 19
• Gerätepflege p. 19
• Technische Daten Hinweise zu Beschreibungen in dieser Bedienungsanleitung ≥Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden. ∏ 4 Spikes (TBLA40861) ∏ 4 Spike-Schuhe (TYL0079) ∏ 4 Gummifüße (TBLG32691) ∏ 12 Schrauben für Bodenplatten (THEL155Z) ∏ 2 Bodenplatten A (TBLA40852) ∏ 2 Bodenplatten B (TBLA41091) ∏ 4 Abstandhalter (TMKK653) ∏ 1 Lautsprechernetz (TTJ0006-A) ∏ 1 Reinigungstuch (TXFPE01LHUU) ≥Bewahren Sie alle Kleinteile außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern. Achten Sie darauf, vor dem Gebrauch die Bodenplatten sowie entweder die Spikes oder die Gummifüße anzubringen. p. 19

(35) SB-G90_TQBM0081_PPCEBEGGN_mst.book 7 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Über dieses Gerät ∫ Namen der Lautsprecherteile und -funktionen ∫ Empfohlene Geräte Wir empfehlen die Verwendung von Technics-Geräten (Sonderzubehör) für eine überragende Audioqualität.

Ausbalancierte Treiberarchitektur Die Lautsprechereinheit ist im Gehäuse auf der unteren Schallwand als Schwerpunkt montiert. Sie ist zum Unterdrücken der eigenen Vibrationen ausgelegt. Die Lautsprechereinheit ist nicht auf der vorderen Schallwand montiert. So wird ein Übertragen unerwünschter Vibrationen von der Lautsprechereinheit auf die Schallwand minimiert. Im Ergebnis liefert der Lautsprecher realistische, profunde Tiefenstaffelung aus durchdringendem, klarem Klang mit tiefen bis extrem hohen Frequenzen.

Zweiwege-Koaxialsystem Die neuartige Mittel- bis Hochfrequenzeinheit verfügt über ein Zweiwege-Koaxialsystem mit den Designkonzepten, die für unsere High-End-Modelle entwickelt wurden: punktförmige Schallquelle und lineare Phasenreproduktion. Das System ist zur präzisen Klanglokalisierung ausgelegt und gestattet dem Lautsprecher, verschiedenste Klänge von Musikinstrumenten mit hoher Klarheit in dreidimensionaler Tiefenstaffelung wiederzugeben.

Langhub-Woofer mit geringer Verzerrung Der Lautsprecher beinhaltet zwei Woofer aus Komponenten wie Doppelmagneten, langen Schwingspulen und Kupferringen. So kann der Lautsprecher Basstöne mit geringer Verzerrung und hervorragender Reaktion auch bei großen Amplituden wiedergeben.Produktname ModellnummerStereo-Vollverstärker SU-G700Netzwerkaudio-Vollverstärker SU-G30

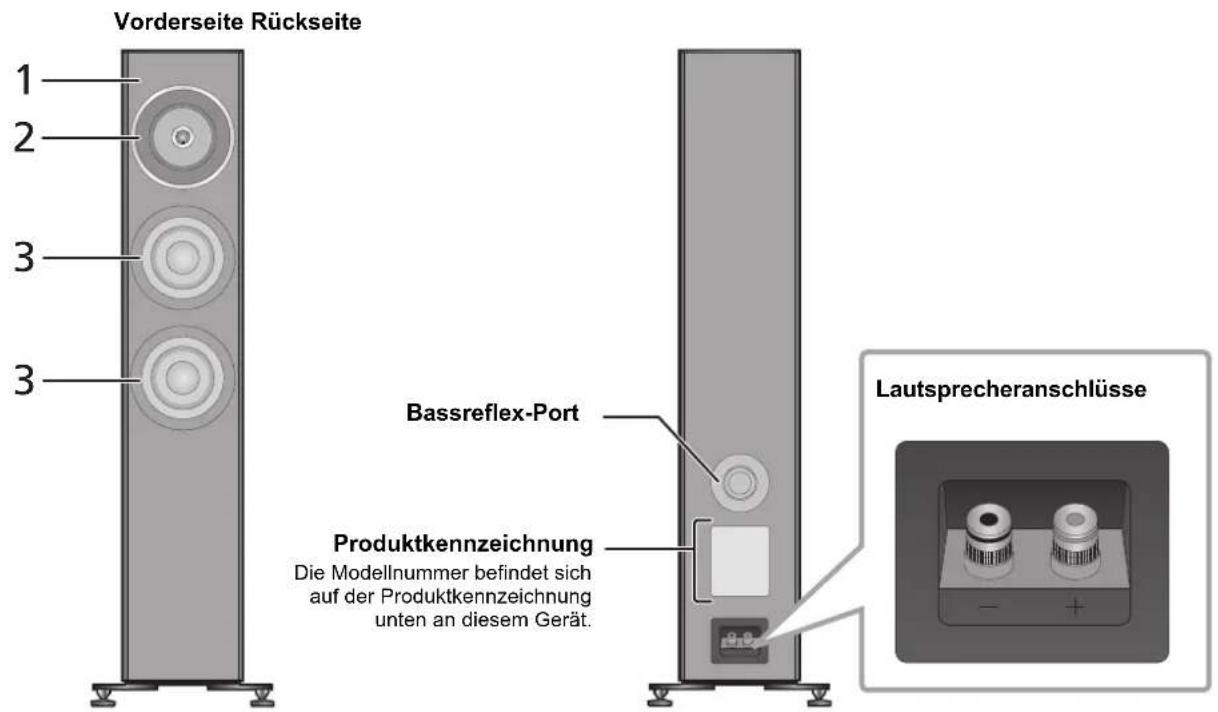

Vorderseite RückseiteBassreflex-PortLautsprecheranschlüsseProduktkennzeichnungDie Modellnummer befindet sichauf der Produktkennzeichnungunten an diesem Gerät.

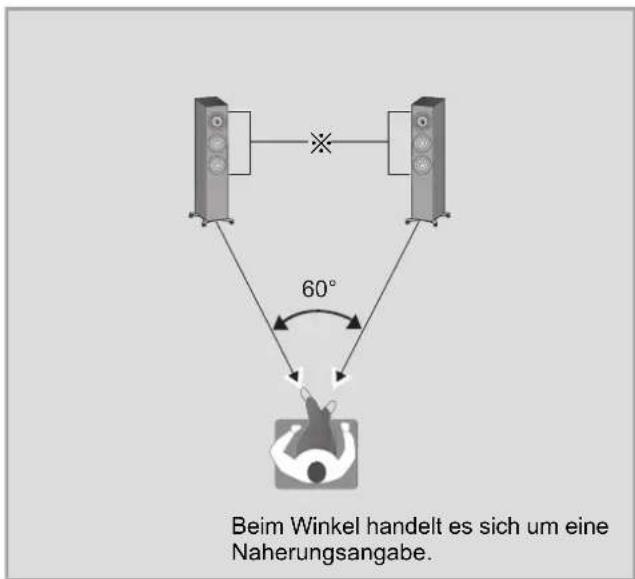

(36) SB-G90_TQBM0081_PPCEBEGGN_mst.book 8 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Deutsch Installation ≥Jeder Lautsprecher muss von mindestens zwei Personen getragen und aufgestellt werden. ≥Berühren Sie die Lautsprecher nicht. Anderenfalls kann die Audioqualität beeinträchtigt werden. ≥Stellen Sie die Lautsprecher in etwa derselben Distanz zur Hörposition auf. ≥Die Lautsprecher erzeugen Bassklänge über die Bassreflex-Ports auf der Rückseite sowie der Vorderseite. Installieren Sie die Lautsprecher mindestens 5 cm von den Wänden entfernt, sodass diese nicht die Bassreflex-Ports bedecken. ≥Behalten Sie den Verstärker oder andere Geräte und die Lautsprecher mindestens 1 cm voneinander entfernt. ∫ Für eine optimale Positionierung Die Qualität und Lautstärke des Bassklangs, die Leistung der Klanglokalisierung, die Klanglandschaft sowie andere Faktoren, die die Audioqualität bestimmen, variieren je nach Installationsstandort dieses Geräts, der Hörposition, den Raumbedingungen sowie anderen Faktoren. Beachten Sie bei der Installation der Lautsprecher die folgenden Informationen. Bestimmung eines Installationsstandorts. ≥Jeder Lautsprecher hat etwa eine Masse von 32 kg. Vergewissern Sie sich, dass der gewünschte Installationsort die entsprechende Tragfähigkeit aufweist. ≥Wenn Sie die Lautsprecher gegen Umkippen sichern müssen, wenden Sie sich an einen Installationsfachmann. Die Boden- und Wandstärke muss überprüft werden. (> 15) ≥Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche. Wenn die Lautsprecher nach dem Aufbau wackeln, verwenden Sie die Abstandshalter. (> 13, 14) ≥Um die Lücke der Audioqualität zwischen dem linken und rechten Lautsprecher zu minimieren, installieren Sie diese so, dass die akustischen Bedingungen (Sound-Reflexion und -Absorption) um diese herum dieselben sind. Anpassung der Entfernungen zwischen der Rückseite der Lautsprecher und der Wände Wenn Sie die Lautsprecher nahe an einer Wand oder in einer Ecke installieren, ist der Bassklang kraftvoller; befinden sich die Lautsprecher jedoch zu nahe daran, können sich die Leistung der Klanglokalisierung und die Klanglandschaft beeinträchtigen. Passen Sie in diesem Fall den Abstand zwischen den Lautsprechern und der Längswand an, der zwischen 30 cm und 60 cm liegen sollte. (Beachten Sie, dass der Abstand zwischen den Lautsprechern und den Seitenwänden größer als 60 cm sein sollte.) ≥Ziehen Sie die Lautsprecher nicht mit Gewalt. Anderenfalls können Lautsprecher und Fußboden beschädigt werden. Anpassung des Winkels der Lautsprecher Richten Sie die Vorderseite der Lautsprecher in Richtung des Hörers aus. Durch das Befolgen dieser Schritte können die Lautsprecher eine präzisere Klanglokalisierung erzielen. Anpassung der Raumakustik und Lautsprecheranordnung Je nach Raumumgebung (einschließlich der Größe und Form des Raums, der Entfernung zu den Wänden und dem Schallpegel), können bestimmte Klänge überspitzt oder unterdrückt werden, sodass diese schwer zu hören sind. In solchen Fällen kann das Anpassen des Schallpegels durch das Bewegen der Lautsprecher, das Ändern Ihrer Hörposition oder das Bedecken der Wände oder Fenster mit dicken Vorhängen dabei helfen, das Problem zu lösen. ≥Die Spikes können die Audioqualität verbessern. (> 12) 60° z.B. Beim Winkel handelt es sich um eine Naherungsangabe. ※ Lautsprecher

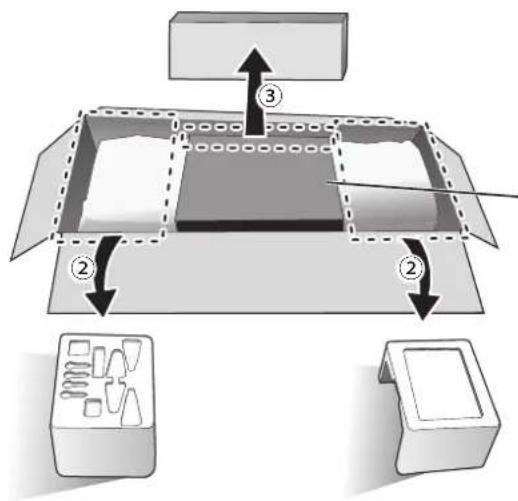

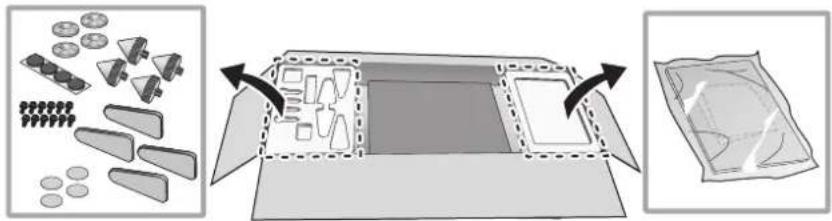

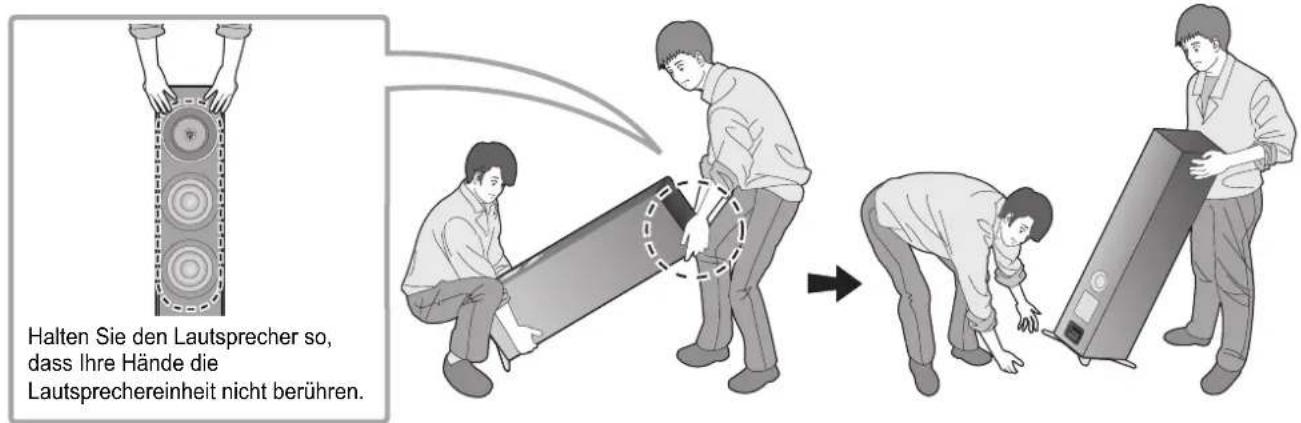

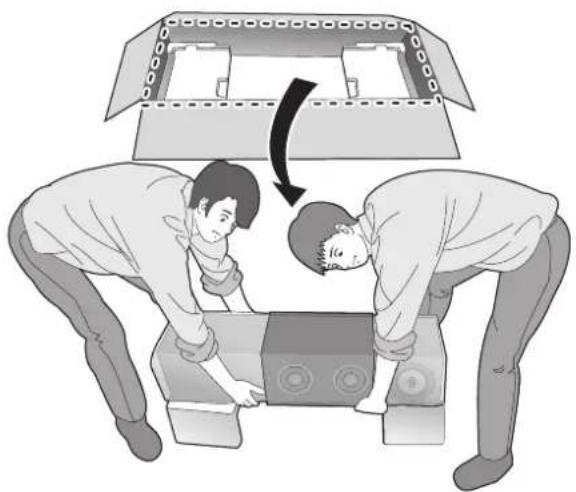

SB-G90_TQBM0081_PPCEBEGGN_mst.book 9 ページ ２０１７年２月１０日　金曜日　午前１０時３９分1 Entfernen Sie das Zubehör. ≥Nehmen Sie das Zubehör aus den Styroporblöcken und bewahren Sie es außerhalb der Reichweite von Kindern auf. 2 Platzieren Sie die Styroporblöcke beim gewünschten Aufstellungsort. 3 Entfernen Sie den Verpackungskarton des Lautsprechernetzes. 4 Platzieren Sie den Lautsprecher auf den Styropor-Blöcken, die Sie in Schritt ② entfernt haben. ≥Beachten Sie beim Anheben des Lautsprechers folgende Punkte: jHalten Sie die Unterseite so, dass Ihre Hände nicht abrutschen. Anbringen der Bodenplatten

Lassen Sie den Karton, wo er ist, um den Lautsprecher zu schützen.

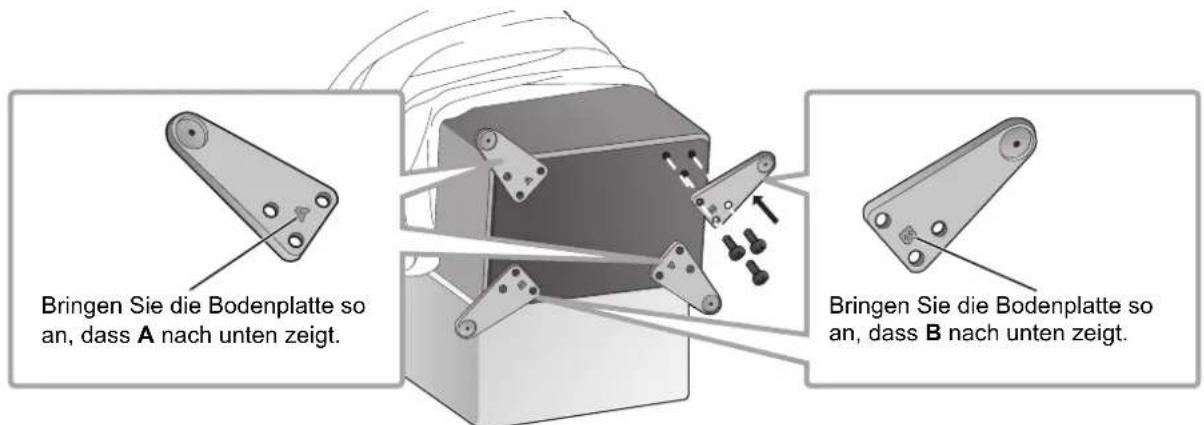

(38) SB-G90_TQBM0081_PPCEBEGGN_mst.book 10 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Deutsch 5 Rollen Sie die Schutzhüllen (2 Stück) auf, um die Unterseite des Lautsprechers freizulegen. 6 Bringen Sie die Bodenplatten (4 Stück) mithilfe der mitgelieferten Schrauben sicher am Lautsprecher an. ≥Befestigen Sie die Schrauben zunächst provisorisch mit der Hand und ziehen Sie sie dann mit einem Schraubendreher an. ≥Vergewissern Sie sich nach dem Anbringen der Bodenplatten, dass die Platten nicht wackeln. Aufstellen der Lautsprecher mithilfe der Spikes (> 12) Aufstellen der Lautsprecher mithilfe der Gummifüße (> 14) Aufstellen der Lautsprecher mithilfe der Gummifüße Passen Sie zuvor die Gummifüße (4 Stück) in die entsprechenden Aussparungen der Bodenplatten ein. ≥Entfernen Sie das Schutzpapier von den Gummifüßen, vermeiden Sie ein Berühren der Klebeflächen und pressen Sie die Gummifüße fest in die Bodenplatten. Bringen Sie die Bodenplatte so an, dass A nach unten zeigt. Bringen Sie die Bodenplatte so an, dass B nach unten zeigt. (39)

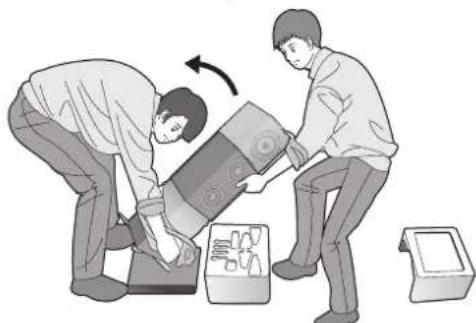

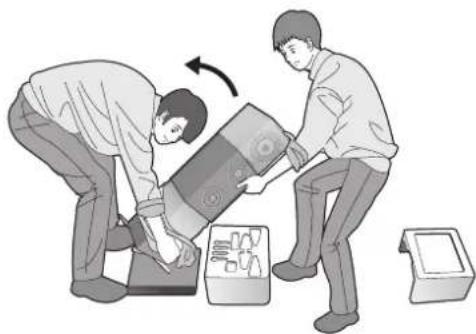

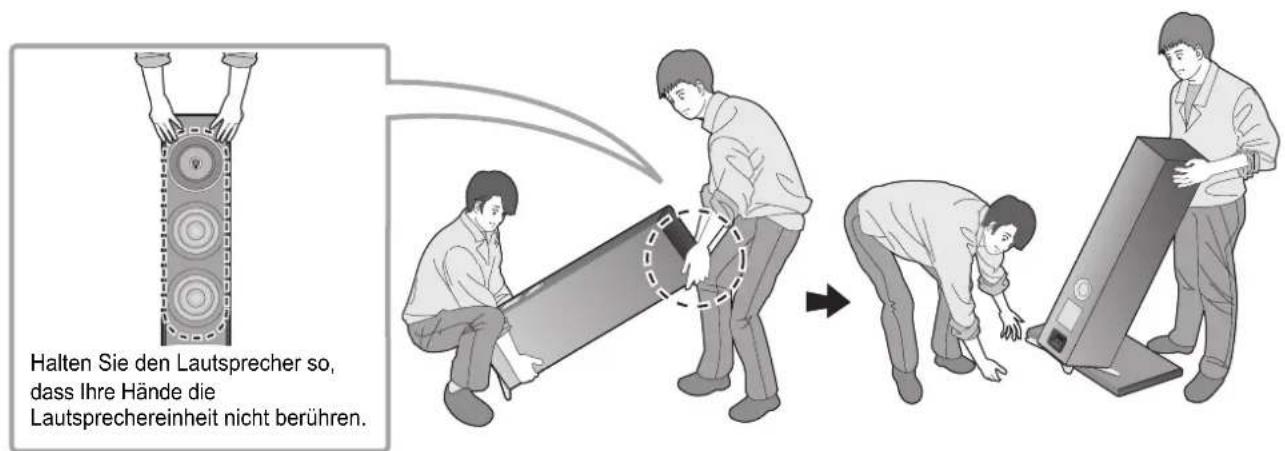

SB-G90_TQBM0081_PPCEBEGGN_mst.book 11 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Die Spikes können die Audioqualität verbessern. Halten Sie zwei dicke Matten o. ä. bereit, um Schäden am Fußbodenbelag zu vermeiden. Platzieren Sie sie vorab am Auspack- und Aufstellungsort. 1 Platzieren Sie den Lautsprecher vertikal auf einer dicken Matte o. ä. 2 Entfernen Sie die 2 Schutzhüllen sowie den Karton, mit denen der Lautsprecher bedeckt ist. 3 Tragen Sie den Lautsprecher nach vorne gekippt zum Aufstellungsort und stellen Sie ihn auf einer dicken Matte o. ä. auf. Aufstellen des Lautsprechers mithilfe der Spikes ≥Panasonic übernimmt keinerlei Haftung für Unfälle oder Schäden durch unsachgemäßen Aufbau oder Umgang mit dem Produkt. Bringen Sie das Zubehör ausschließlich entsprechend der Bedienungsanleitung an. ≥Jeder Lautsprecher hat etwa eine Masse von 32 kg. Wenn Sie die Lautsprecher kippen, um die Spikes anzubringen, führen Sie diese Arbeit mit mindestens zwei Personen aus. Wenn Sie die Spikes anbringen, achten Sie darauf, dass Sie Ihre Finger oder Zehen nicht zwischen Lautsprecher und Fußboden einklemmen und dass die Lautsprecher nicht umfallen. Bedecken Sie den Boden außerdem dort, wo der Lautsprecher abgelegt werden soll, mit einer dicken Matte oder einem ähnlichen Gegenstand, um Schäden am Fußboden zu vermeiden. ≥Jeder Spike trägt eine Masse von etwa 8 kg, daher ist es möglich, dass die Spikes Spuren bzw. Kerben am Installationsort hinterlassen. Verwenden Sie die mitgelieferten Spike-Schuhe oder erwerben Sie Spike-Schuhe mit großen Kontaktflächen und angemessener Stärke, um Schäden an der Umgebung durch die Spikes zu vermeiden. ≥Beim Bewegen der Lautsprecher mit angebrachten Spikes kann es zu Schäden am Fußboden kommen. Entfernen Sie die Spikes, bevor Sie den Installationsort wechseln. Halten Sie den Lautsprecher so, dass Ihre Hände die Lautsprechereinheit nicht berühren. (40)

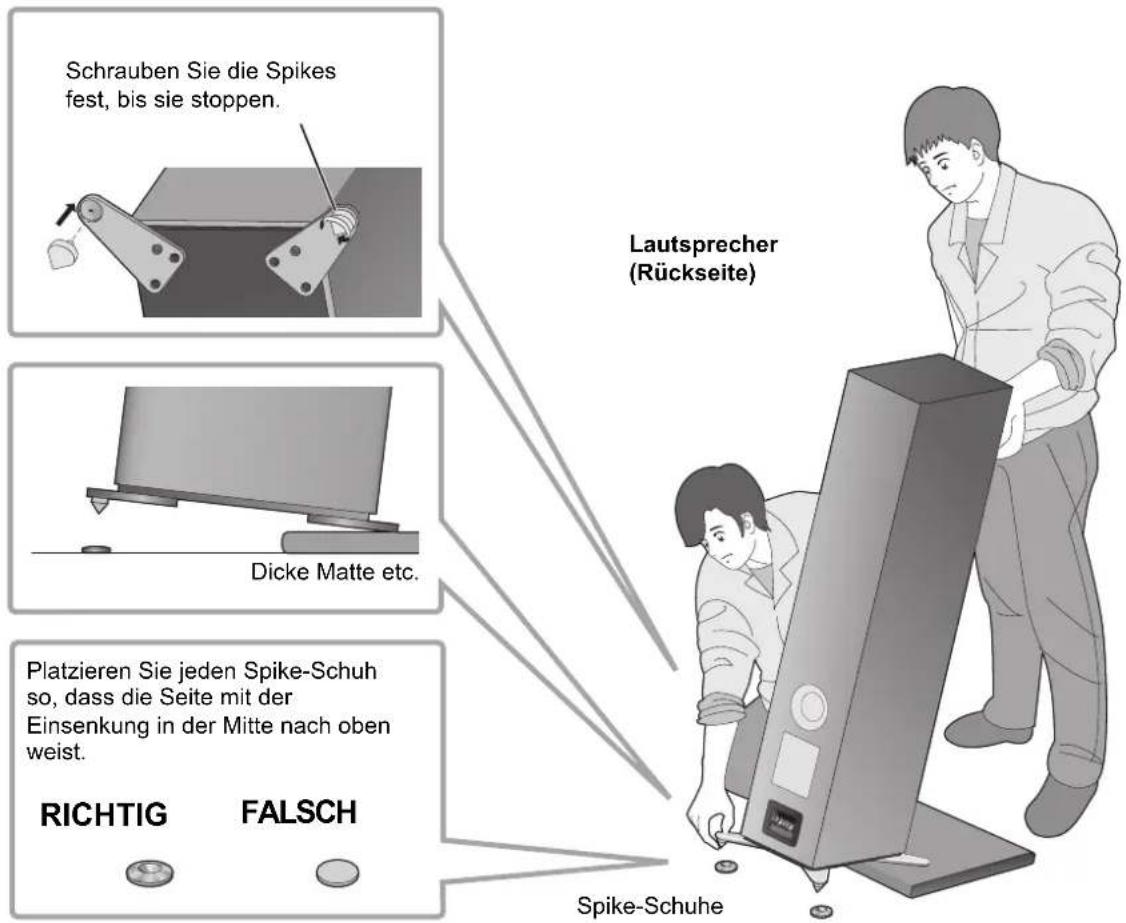

SB-G90_TQBM0081_PPCEBEGGN_mst.book 12 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Deutsch 4 Kippen Sie den Lautsprecher nach vorne und schrauben Sie die Spikes in die beiden rückseitigen Bodenplatten. Wenn Sie die Spike-Schuhe verwenden, platzieren Sie sie unter den Spikes. 5 Während Sie die Enden der Spikes mit den Kerben an den Spike-Schuhen ausrichten, bringen Sie den Lautsprecher langsam in die aufrechte Position zurück. 6 Entsprechend Schritt ④ kippen Sie den Lautsprecher nun nach hinten und entfernen die dicke Matte o. ä. 7 Schrauben Sie die Spikes in die beiden vorderen Bodenplatten. Wenn Sie die Spike-Schuhe verwenden, platzieren Sie sie unter den Spikes. 8 Wenn die Lautsprecher wackeln, legen Sie die Abstandshalter unter die Spike-Schuhe. Spike-Schuhe Lautsprecher (Rückseite) Dicke Matte etc. Schrauben Sie die Spikes fest, bis sie stoppen. Platzieren Sie jeden Spike-Schuh so, dass die Seite mit der Einsenkung in der Mitte nach oben weist. FALSCH RICHTIG Abstandhalter (41)

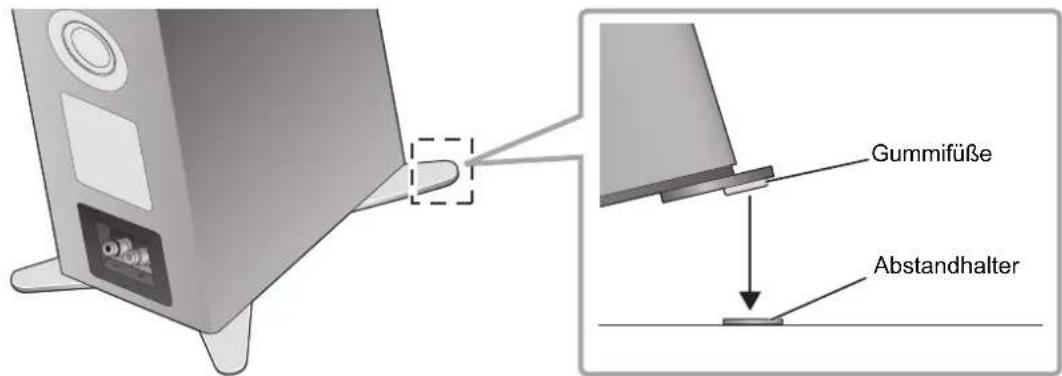

SB-G90_TQBM0081_PPCEBEGGN_mst.book 13 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Passen Sie zuvor die Gummifüße (4 Stück) in die entsprechenden Aussparungen der Bodenplatten ein. (> 11) Halten Sie eine dicke Matte o. ä. bereit, um Schäden am Fußbodenbelag zu vermeiden. Platzieren Sie sie vorab am Auspackort. 1 Platzieren Sie den Lautsprecher vertikal auf einer dicken Matte o. ä. 2 Entfernen Sie die 2 Schutzhüllen sowie den Karton, mit denen der Lautsprecher bedeckt ist. 3 Halten Sie den Lautsprecher so, dass er nach vorne gekippt ist, um ihn zum Aufstellungsort zu bewegen. 4 Wenn die Lautsprecher nach dem Aufstellen wackeln, platzieren Sie die Abstandhalter unter den Gummifüßen. So wird ein Wackeln der Gummifüße auf der Oberfläche des Aufstellungsorts vermieden. Aufstellen der Lautsprecher mithilfe der Gummifüße ≥Panasonic übernimmt keinerlei Haftung für Unfälle oder Schäden durch unsachgemäßen Aufbau oder Umgang mit dem Produkt. Bringen Sie das Zubehör ausschließlich entsprechend der Bedienungsanleitung an. ≥Jeder Lautsprecher wiegt ca. 32 kg. Achten Sie darauf, die Arbeit mit mindestens zwei Personen auszuführen. Achten Sie darauf, Ihre Finger und Zehen nicht zwischen Lautsprecher und Fußboden einzuklemmen und die Lautsprecher nicht umfallen zu lassen. ≥Jeder Gummifuß trägt ein Gewicht von ca. 8 kg, daher ist es möglich, dass die Gummifüße Spuren bzw. Kerben am Aufstellungsort hinterlassen. ≥Ziehen Sie den Lautsprecher nicht über den Boden, da sich ansonsten die Gummifüße lösen können. Heben Sie den Lautsprecher stets nur mit zwei Personen an, wenn Sie den Installationsort des Lautsprechers ändern. Halten Sie den Lautsprecher so, dass Ihre Hände die Lautsprechereinheit nicht berühren. Gummifüße Abstandhalter (42)

SB-G90_TQBM0081_PPCEBEGGN_mst.book 14 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Deutsch Die Lautsprecher können in einer Katastrophe, wie bei einem starken Erdbeben oder in einem Unfall umkippen. Vergewissern Sie sich zu Ihrer eigenen Sicherheit, dass die Lautsprecher gegen ein Umkippen gesichert sind. Jeder Lautsprecher wiegt insgesamt ca. 32 kg. Überprüfen Sie, ob die Lautsprecherorte stark genug sind, um diesem Gewicht standzuhalten. Wenden Sie sich für Details an einen Installationsfachmann. ∫ Bei der Sicherung der Lautsprecher an einer horizontalen Oberfläche (Boden etc.) Sichern Sie jeden Lautsprecher mit Drähten oder ähnlichen Gegenständen am Boden, wie in der Abbildung angezeigt. ∫ Bei der Sicherung der Lautsprecher an einer vertikalen Oberfläche (Wand etc.) Schlingen Sie ein Band oder einen ähnlichen Gegenstand um jeden Lautsprecher und verbinden Sie diesen mit Hilfe eines kräftigen Drahts, einer Kette oder einem ähnlichen Gegenstand mit einer stabilen Wand oder Säule, wie in der Abbildung angezeigt.

≥Die oben beschriebenen Maßnahmen gewährleisten keinen Schutz für alle Katastrophen und Unfälle, einschließlich Erdbeben. Bitte beachten Sie, dass Panasonic nicht für Beschädigungen an den Lautsprechern, ihren Installationsstandorten oder anderen Gegenständen verantwortlich ist, die durch die ausgeführten Arbeiten zur Sicherung der Lautsprecher gegen ein Umkippen verursacht werden. ≥Durch die Nutzung der Spikes werden die Lautsprecher anfälliger für ein Umkippen. Verhindern der Lautsprecher gegen ein Umkippen Draht Riemen (43)

SB-G90_TQBM0081_PPCEBEGGN_mst.book 15 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Anschlüsse Die Lautsprecher werden ohne Lautsprecherkabel ausgeliefert. Verwenden Sie im Handel erhältliche Lautsprecherkabel, um die Lautsprecher anzuschließen. Wenn Sie beim Anschließen der Lautsprecherkabel Schwierigkeiten haben, entfernen Sie zunächst die Knöpfe.

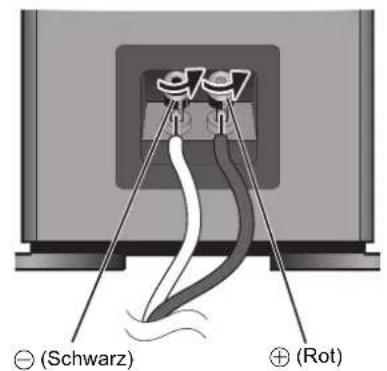

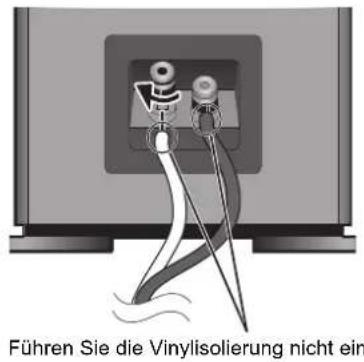

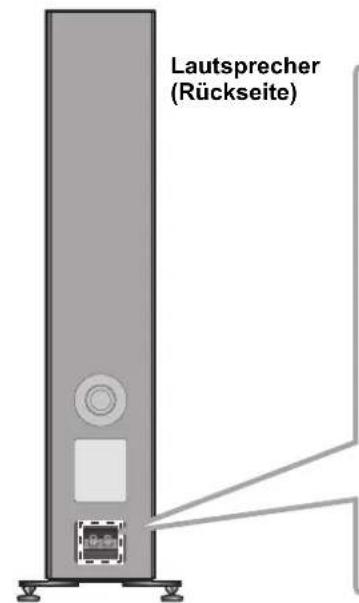

≥ Achten Sie darauf, die Polarität der Lautsprecherdrähte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des Verstärkers führen kann. Anschließen der Lautsprecherkabel 1 Drehen Sie die Knöpfe, um sie zu lösen, und führen Sie die Kerndrähte in die Löcher ein. 2 Ziehen Sie die Knöpfe fest. - (Schwarz) + (Rot) Führen Sie die Vinylisolierung nicht ein. Lautsprecher (Rückseite) FALSCH (44)

SB-G90_TQBM0081_PPCEBEGGN_mst.book 16 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Deutsch ≥Schalten Sie den Verstärker aus und ziehen Sie dessen Netzkabel, bevor Sie den Verstärker anschließen. ≥Detaillierte Informationen finden Sie in der Bedienungsanleitung des Verstärkers. Verbinden Sie den Verstärker und die Lautsprecher mit Lautsprecherkabeln (im Handel erhältlich).

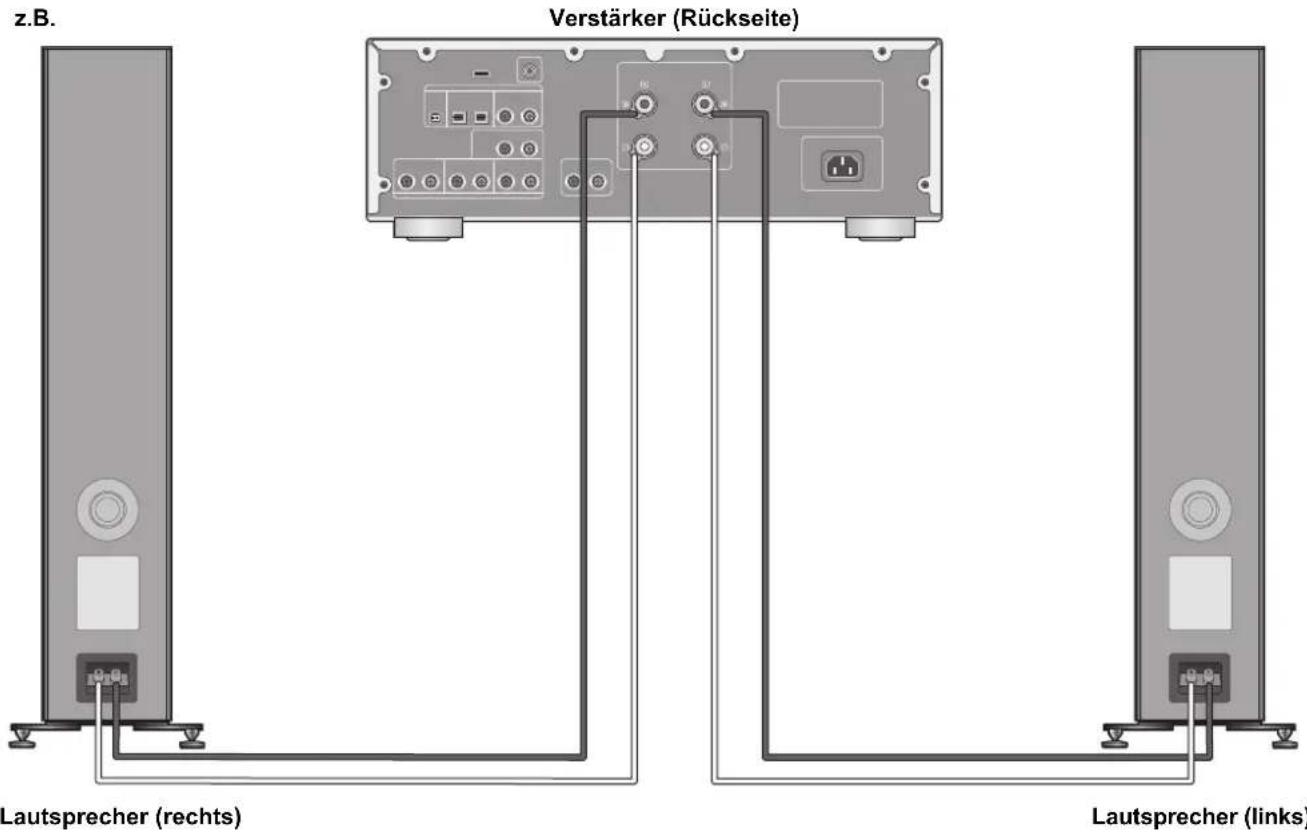

≥ Bewegen Sie den Lautsprecher nicht, während die Lautsprecherkabel angeschlossen sind. Dies kann zu einem Kurzschluss führen. ≥ Wenn die Verbindungen hergestellt wurden, ziehen Sie leicht an den Lautsprecherkabeln, um sicherzustellen, dass diese fest verbunden sind. ≥ Verdrahten Sie die Polarität (+/-) der Anschlüsse richtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommen. Anschluss über einen Verstärker z.B. Verstärker (Rückseite) (45)

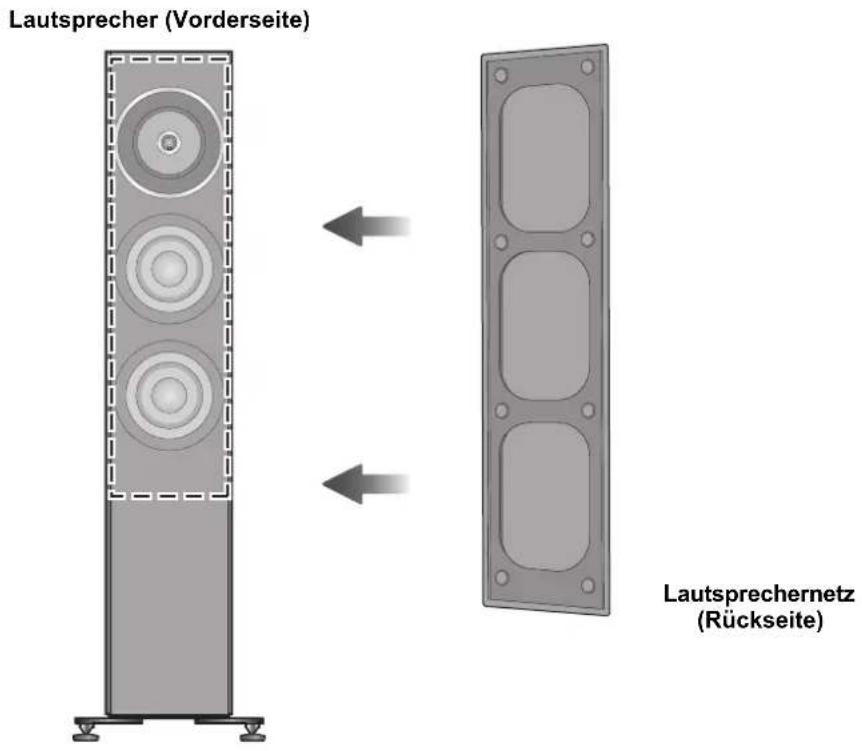

Lautsprecher (links) Lautsprecher (rechts) SB-G90_TQBM0081_PPCEBEGGN_mst.book 17 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Anbringen der Lautsprechernetze Die Lautsprecher werden mit Lautsprechernetzen geliefert, welche die Lautsprechergeräte vor Staub schützen. Verwenden Sie die Magnete, um die Lautsprechernetze an den Lautsprechereinheiten zu befestigen.

≥ Sie können eine hochwertige Audiowiedergabe genießen, wenn Sie zuvor die Lautsprechernetze entfernen. Lautsprecher (Vorderseite) Lautsprechernetz (Rückseite) (46)

SB-G90_TQBM0081_PPCEBEGGN_mst.book 18 ページ ２０１７年２月１０日　金曜日　午前１０時３９分Deutsch Hinweise zur Nutzung Um die Lautsprecher vor Schäden durch eine übermäßige Eingabe zu schützen, beachten Sie folgende Vorsichtsmaßnahmen: ≥Drehen Sie die Lautstärke in den folgenden Situationen zurück, um eine Beschädigung der Lautsprecher zu vermeiden: jWenn eine Programmquelle mit verzerrtem Klang wiedergegeben wird. jWenn die Lautsprecher Rückkopplungsheulen von einem Mikrofon oder Plattenspieler, Rauscheinstreuungen von einem UKW-Sender oder Sinussignale auffangen, die von einem Oszillator, einer Test-Disc oder einem elektronischen Musikinstrument erzeugt werden. jBeim Einstellen des Klangcharakters. jBeim Ein- und Ausschalten des Verstärkers. ≥Vermeiden Sie ein zu starkes Erhöhen der Lautstärke, wenn Sie Höhen mit einem Grafik-Equalizer oder einer anderen Steuerung verstärken. ≥Vermeiden Sie die Ausgabe von übermäßig lauten Klängen mit einem Verstärker mit niedriger Leistung. Andernfalls erhöht sich die harmonische Verzerrung des Verstärkers und die Lautsprecher können beschädigt werden. ≥Durch Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg können die Lautsprecher beschädigt werden, und ihre Lebensdauer verkürzt sich. ≥Berühren Sie die Lautsprecheranschlüsse nicht mit den Händen oder mit Gegenständen, während die Lautsprecher betrieben werden. Anderenfalls besteht je nach Gebrauchsbedingungen das Risiko, dass Sie hohen Stromspannungen ausgesetzt sind. Gerätepflege Reinigen Sie die Lautsprecher mit dem mitgelieferten Reinigungstuch. ≥Wenn Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es mit einem trockenen Tuch ab. ≥Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer etc. Diese könnten dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert. Technische Daten

≥ Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten. ≥ Die Gewichtsangaben und Abmessungen sind ungefähre Werte. Typ 3-Wege-4-Lautsprecher, Bassreflex-Typ (2-Wege-Koaxial-Mitten/integrierte Tweeter) Lautsprechereinheit Woofer 16 cm Konustyp k2 Mitten/Tweeter Koaxial-16 cm-Kegeltyp k1/2,5 cm-Kuppeltyp k1 Impedanz 4 ≠ Eingangsleistung (IEC) 200 W (MAX) 100 W (RATED) Schalldruckpegel 88 dB (2,83 V/m) 85 dB (W/m) Frequenzbereich 27 Hz bis 100 kHz (-16 dB) 32 Hz bis 85 kHz (-10 dB) Übergangsfrequenz 480 Hz, 3,2 kHz Abmessungen (BkHkT) Mit Spikes Mit Gummifüßen 302 mmk1.114 mmk375 mm 302 mmk1.093 mmk375 mm Gewicht Ca. 32 kg Betriebstemperaturbereich 0

Betriebsfeuchtigskeitsbereich 20 % bis 80 % Rel. Feuchte (keine Kondensbildung) (47)
