MANUALE UTENTE SBG90 TECHNICS

Istruzioni per I'uso

La ringraziamo dell'acquisto di quello prodotto.

Leggere attendamente queste istruzioni prima diutilizzare il presente prodotto, e conservare quello manuale per usi futuri.

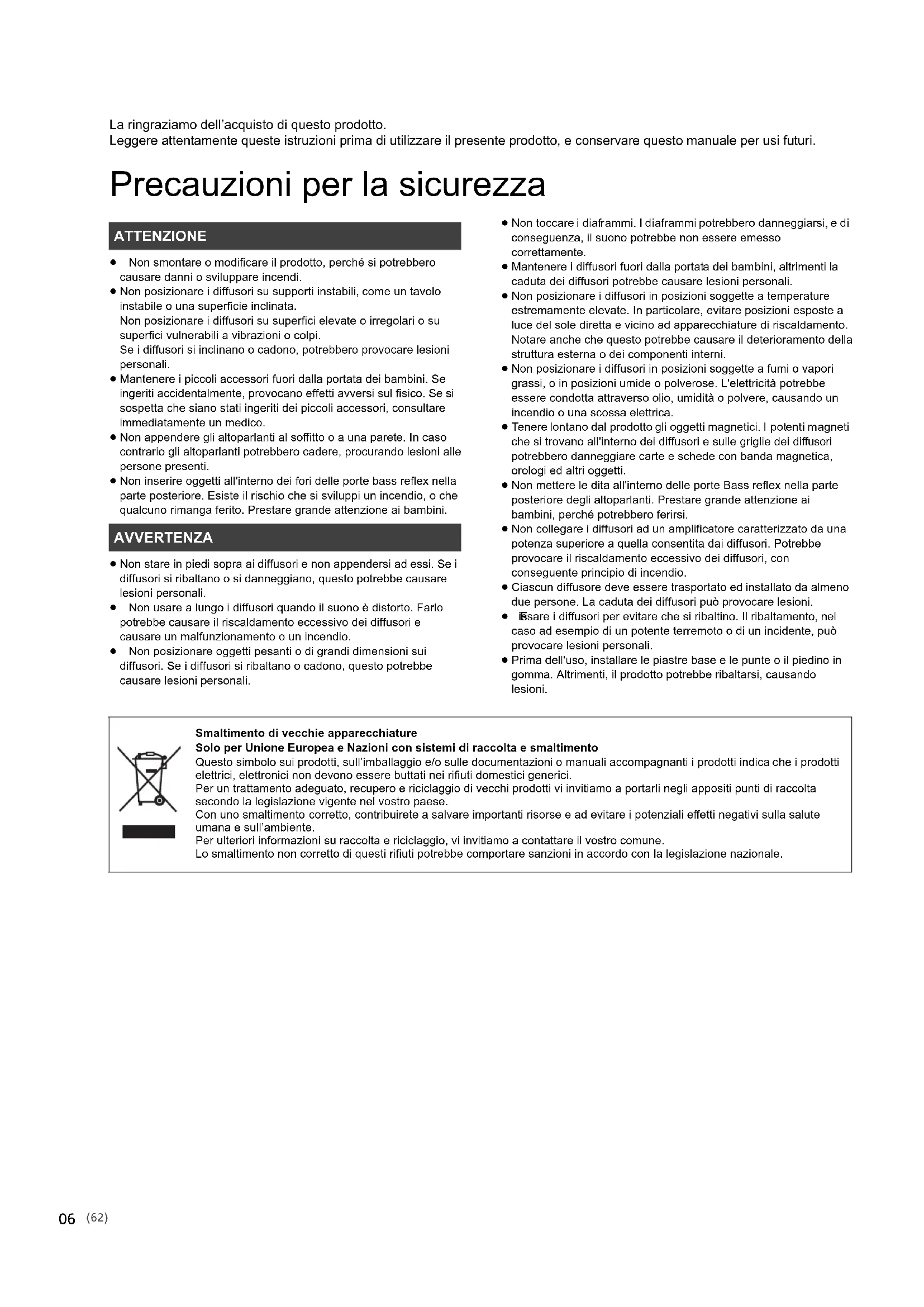

Precauzioni per la sicurezza

ATTENZIONE

• Non smontare o modificare il prodotto, perché si potrebbero causare danni o sviluppare incendi.
• Non posizionare i diffusori su supporti instabili, come un ravolo instabile o una superficie inclinata.

Non posizionare i diffusori su superfici elevate o irregulari o su superfici vulnerabili a vibrazioni o colpi.

Se i diffusori si inclinano o cadono, potrebbero provocare lesioni personali.

• Mantenere i piccoli accessori fuori alla portata dei bambini. Se ineriti accidentallymente, provocano effetti avversi sul fisico. Se si sospetta che siano stati ineriti dei piccoli accessori, consultare immediatamente un medico.
• Non appendere gli altoparlanti al soffitto o a una parete. In caso contrario gli altoparlanti potrebbero cadere, procurando lesioni alle persone presenti.
• Non insere oggetti all'interno dei fori delle porte bass reflex nella parte posteriore. Esiste il rischio che si sviluppi un incendio, o che qualcuno rimanga ferito. Prestare grande attenzione ai bambini.

AVVERTENZA

• Non stare in piedi sopra ai diffusori e non appendersi ad essi. Se i diffusori si ribaltano o si danneggiano, quello potrebbe causare lesioni personali.
• Non usare a lungo i diffusori quando il suono è distorto. Farlo potrebbe causare il riscaldamento excessivo dei diffusori e causare un malfunzionamento o un incendio.

• Non posizionare oggetti pesanti o di grande dimensioni sui diffusori. Se i diffusori si ribaltano o cadono, quello potrebbe causare lesioni personali.

• Non toccare i diaframmi. I diaframmi potrebbero dannegiarsi, e di seguenza, il suono potrebbe non essere emesso correttamente.

• Mantenere i diffusori fuori alla portata dei bambini, altrimenti la caduta dei diffusori potrebbe causare lesioni personali.
• Non posizionare i diffusori in positioni soggette a temperature extremamente elevate. In particolare, evitare positioni esposte a luce del sole diretta e vicino ad apparecchiature di riscaldamento. Notareanche che questo potrebbe causare il deterioramento della struttura esterna o dei componenti interni.
• Non posizionare i diffusori in posizioni soggette a fumi o vapori grassi, o in posizioni umide o polverose. L'elettricità potrebbe essere condottaattraverso olio,umidità o polvere,causando un incendio o una scossa elettrica.
• Tenere lontano dal prodotto gli oggetti magnetici. I potenti magneti che si trovano all'interno dei diffusori e sulle griglie dei diffusori potrebbero danneggiare carte e schede con banda magnetica, orologi ed altri oggetti.
• Non mettere le dita all'interno delle porte Bass reflex nella parte posteriore degli altoparlanti. Prestare grande attenzione ai bambini, perché potrebbero ferirsi.
• Non collegare i diffusori ad un amplificatore caratterizzato da una potenza superiore a quella consentita dai diffusori. Potrebbe provocare il riscaldamento eccessivo dei diffusori, con seguente principio di incendio.
  Ciascun diffusore delve essere trasportato ed installato da almeno due persone. La caduta dei diffusori cui provocare lesioni.
• iSare i diffusori per evitare che si ribaltino. Il ribaltamento, nel caso ad esempio di un potente terremoto o di un incidente, puo provocare lesioni personali.
• Prima dell'uso, installare le piastre base e le punte o il piedino in gomma. Altrimenti, il prodotto potrebbe ribaltarsi, causando lesioni.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuale arrivapagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e ricolaggio di vecchi prodotti vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel vosto paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di quosti rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Indice

Precauzioni per la sicurezza 06

Accessori. 07

Informazioni su Questa unità 08

Installazione. 09

Connessioni. 16

Fissaggio delle griglie dei diffusori 18

Note sull'utilizzo 19

Cura dell'unità 19

Specifiche 19

Descrizioni contenate in queste istruzioni per l'uso

• L'aspetto dell'unità alla strata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.

Accessor

4 punte (TBLA40861)

4 Piedini in gomma (TBLG32691)

2 Piastre base A (TBLA40852)

4 distanziatori (TMKK653)

1 panno per pulizia (TXFPE01LHUU)

4 sottopunte (TYL0079)

12 Viti piastre base (THEL155Z)

2 Piaestre base B (TBLA41091)

1 griglia dei diffusori (TTJ0006-A)

Prima dell'uso, installare le piastre base e le punte o il piedino in gomma.

• Tenere i piccoli accessori fuori della portata dei bambini, per evitare che li possano ingerire.

#

I codici prodotto forniti in quello manuale per l'utente sono aggiornati a febbraio 2017. Posso sono essere soggetti a modifiche.
- I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

Informazioni su questa unità

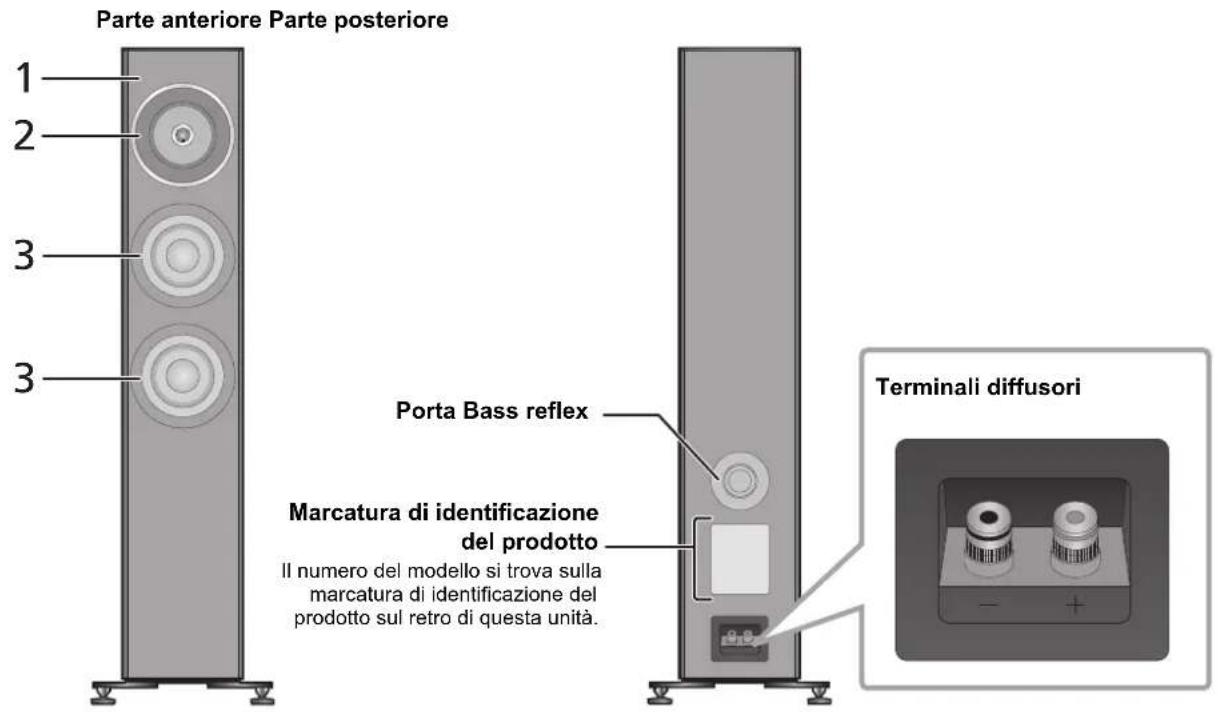

■ Nomi delle parti e caratteristiche degli altoparlanti

1 Architettura per il montaggio bilanciato degli altoparlanti

L'altoparlante, montato sul sottopannello all'interno del cabinet presso il suo centro di gravità, è progettato per soprimere le vibrazioni che genera. L'altoparlante non è montato sul pannello anterioe per minimizzare la trasmissione di vibrazioni indesiderate dall'altoparlante al pannello. Il risultato è un altoparlante che fornisce un soundstage realistico ed ampio, con un suono potente e cristallino e frequenze che vanno dai bassi ai super-acuti.

Unità coassiale a due vie

L'unità di nuova concezione per le frequenze medio-alte dispone di un sistema coassiale a due vie che eredita le idee progettuali dei nostri modelli high-end: una fonte puntiforme e la linearià della fase durante la riproduzione. Ilsystema, progettato per una localizzazione precisa del suono, consente all'altoparlante di emettere con chiarezza i vari suoni prodotti dagli strumenti musicali per ricreate un soundstage tridimensionale.

3 Woofer caratterizzati da bassa distorsione e lunga escursione

Il diffusore incorpora due woofer costruiti con componenti come doppi magneti, bobine mobili lunghe, ed anelli in rame. Il risultato è che il diffusore può riproduire bassi con distorsione ridotta ed ottima risposta nel riproduire le frequenze anche con elevata ampiezza.

Dispositivi consigliati

Per una migliorare qualità dell'audio si consiglia di utilizzato i seguenti dispositivi Technics (opzionali).

Nome del prodottoNumero modello
Amplificatore stereo integrato SU-G700
Amplificatore Network Audio SU-G30

Installazione

es.

※ Diffusori

• Ciascun diffusore delve essere trasportato ed installato da almeno due persone.
• Non toccare i diffusori. In caso contrario si rischia di compromettere la qualita dell'audio.
• Posizione are diffusori all'incirca alla stessa distanza nella posizione di ascolto.
  diffusori emettono i suoni bassi dalle porte bass reflex sul retro dell'unità, altre che dal davanti. Installare i diffusori ad una distance di almeno 5 cm dalle pareti, in modo che le porte bass reflex sul retro non risultino coperte.
• Tenere l'amplificatore o qualsiasi altri dispositivo lontano dai diffusori almeno 1 cm.

Per un posizionamento ottimale

La qualità ed il volume dei bassi, la localizzazione del suono, l'ambiente sonoro e altri fattori che determinano la qualità dell'audio, variano a seconda del punto in cui è installata esta unità, della posizione di ascolto, delle condizioni della stanza e di altri fattori. Quando si installano gli altoparlanti, tenereconto di quello segue.

Scelta del punto di installment.

• Ciacun diffusore ha una massa di circa 32kg . Verificare che la posizione di installmenta sia sufficientemente robusta da所提供 rare lo sso.
• Se è necessario assicurare i diffusori in modo che non si ribaltino, consultare un installatore specializzato. è necessario verificare la robustezza del pavimento e della parete. (→ 15)
• Posizione i diffusori su una superficie piana sicura. Se i diffusori non sono stabili quando vengono posizionati, usare i distanziatori. ( 13,14)
• Per minimizzare la differenza della qualità sonora tra il diffusore sinistro e quello destro, installerli in modo che le condizioni acustiche (riflessione ed assorbimento del suono) attorno adassi siano le stesse.

Regolazione della distance tra il retro degli altoparlanti e le pareti

Se si installano i diffusori vicino ad una parete o in un angolo, i bassi saranno più potenti; tuttavia, quando i diffusori sono troppo vicini alla parete o all'angolo, la localizzazione e il soundstage possono peggiore. In tal caso, regolare la distanza tra i diffusori e la parete anteriore, che dovrebbe essere tra 30 cm e 60 cm. (Notare che la distanza tra i diffusori e le pareti laterali dovrebbe essere superiore a 60 cm.)

Non trascinare i diffusori con forza. Farlo puo danneggiare il diffusore ed il pavimento.

Regolazione dell'angolazione dei diffusori

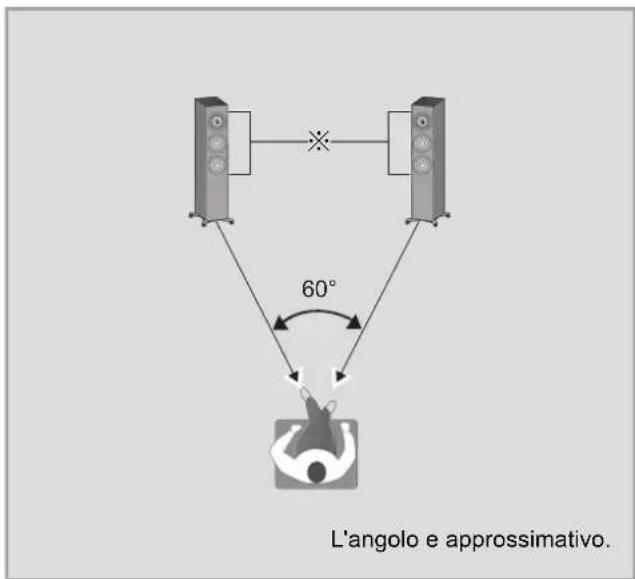

Angolare lato anterio dei diffusori sono l'ascoltatore. In quello modo la localizzazione del suono dei diffusori migliorera.

Regolazione dell'acustica della stanza e disposizione degli altoparlanti

A seconda delle caratteristiche dell'ambiente (tra cui le dimensioni e la forma della stanza, la distance delle pareti e il livello di riverbero), alcuni suoni possono essere amplificati o suppressi, rendendo problematico l'ascolto. In tali casi, per provare a risolverve il problema modificare il livello di riverbero spostando gli altoparlanti,ambiando la posizione di ascolto o coprendero le pareti e le finestre con tende speesse.

• Le punte possono migliorare la qualità audio. (⇒ 12)

Installazione delle piastre base

① Rimuoveregliaccessori.

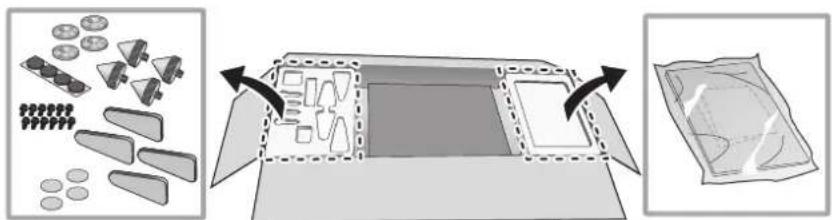

Rimuovere gli accessori dai blocchi in polistirolo, e posizionarl lontano dai bambini.

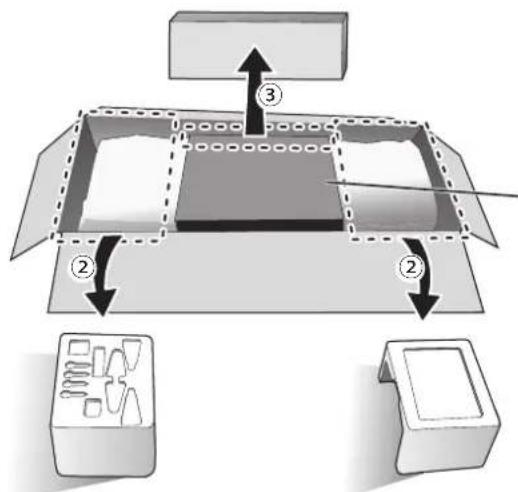

② Posizione i blocchi in polistirolo in un'area adatta al lavoro.
③ Rimuovere la scatola dell'imballaggio della griglia del diffusore.

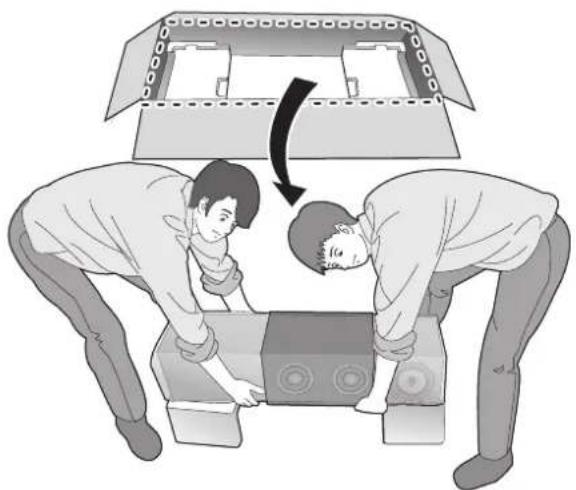

Non rimuovere il cartone in quanto protege l'unita.

④ Posizione il diffusore sui blocchi in polistirolo rimossi nel Passaggio ②.

• Tenere conte dei seguenti punti quando si solleva il diffusore.

• Tenere il fondo in modo che non scivoli dalle mani.

⑤ Arrotolare versus l'alto gli imballi protettivi (2) per scopire la parte inferiore del diffusore.

⑥ Fissare strettamente le piastre base (4) al diffusore con le viti in dotazione.

Posizioneamento del diffusore usando il piedino in gomma

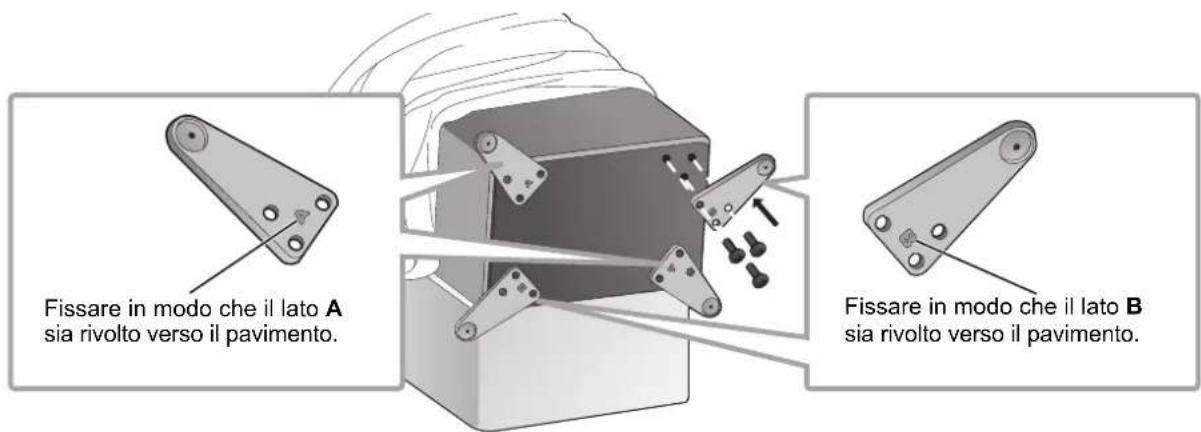

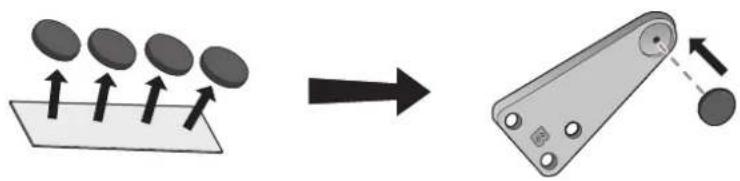

Fissare prima i piedini in gomma (4) alle aree rientanti sulle piastre base.

• Rimuovere la carta protettiva dai piedini in gomma, e spinnerli a fondo nelle piastre base alla toccare la superficie adesiva dei piedini in gomma.

• Per prima casa fissare con le mani nella stringere le tre viti, quindi stringerle con un cacciavite.

• Dopo aver fissato le piastre base, accertarsi che siano stabili.

Posizionamento del diffusore usingo le punte ( 12)

Posizionamento del diffusore usingo il piedino in gomma ( 14)

Posizionamento dei diffusori usinge le punte

Le punte possono migliorare la qualità audio.

• Panasonic non è responsable per incidenti o danni causati da montaggio o movimentazione inappropriata del prodotto. Non montare gli accessori in modi diversi da quali indicate in queste Istruzioni per l'uso.
  Ciascun diffusore ha una massa di circa 32kg .Quando si inclinano i diffusori per montare le punte, accertarsi che il lavoro venga effettuato da almeno due persone. Quando si montano le punte,fare attenzione ad evitare che le dita delle mani o dei piedi rimangano intrappolate tra i diffusori ed il pavimento o che i diffusori si ribaltino. Inoltre, accertarsi di posizionare un tappetino spesso o un oggetto simile sul pavimento nel punto dove appoggerete i diffusori per evitare danni al pavimento.
• Poiché ciascuna punta supporta una massa di almeno 8kg , le punte possono lasciare segni e indentazioni sul punto di installmente. Per evitare che le punte danneggino l'area, usare le soppunte in dotazione o acquistare sottopunte con superfici di contatto estese ed adequata robustezza.
• Spostare i diffusori con le punte montate cui occupare danni al pavimento. Prima di modificare la posizione di installmente, rimuovere le punte.

Per evitare danni al pavimento, munirsi di due tappetini spessi (o simile). Posizionarli in anticipo nel punto in cui è stato effettuato il disimballaggio e nel punto di installmente.

① Posizione il diffusore verticalmente su un tappetino spesso (o simile).

② Rimuovere gli imballi protettivi (2) e il cartone che coprono il diffusore.

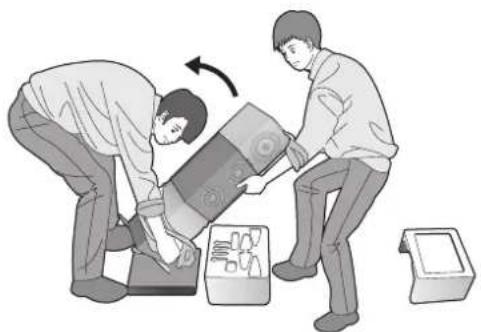

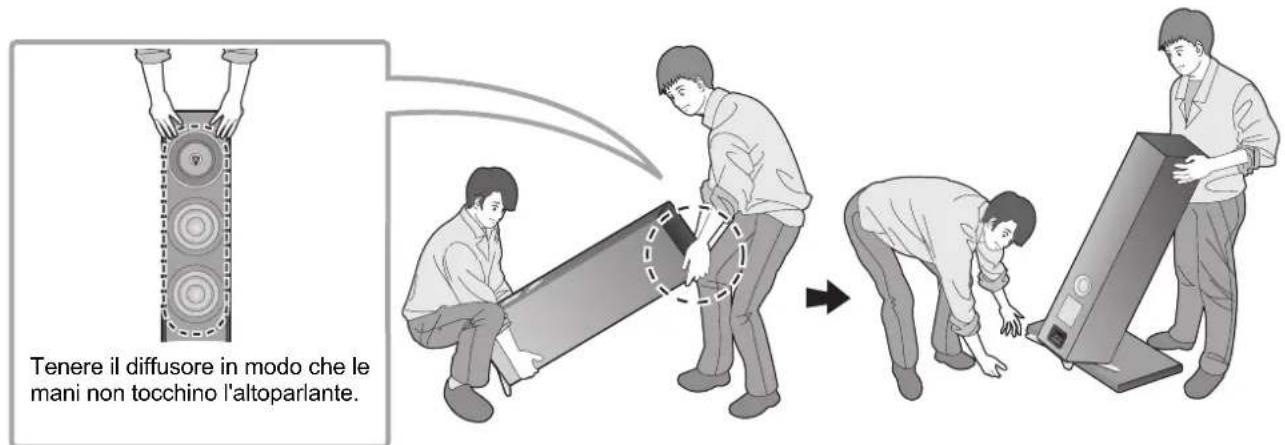

③ Trasportare il diffusore nel punto di installatione inclinandolo in avanti, e posizionarlo su un tappetino spesso (o simile).

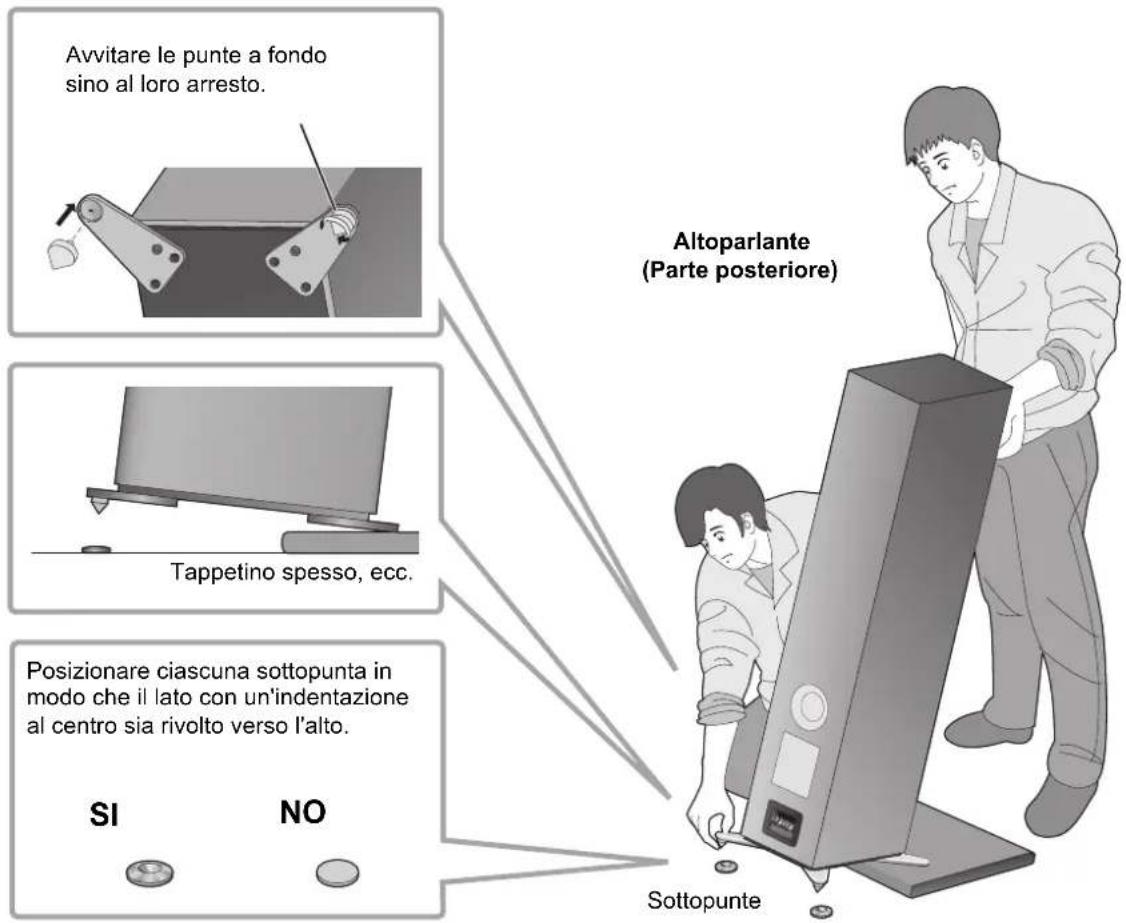

4 Inclinare il diffusore in avanti, ed avvitare le punte nelle due piastre sul lato posteriore. Quando si usano le soppunte, posizionarle molto le punte.

⑤ Mentre si allineano le estremita delle punte con le indentazioni sulle sottopunte, riportare lentamente il diffusore in posizione eretta.

⑥ Come nel Passaggio ④, inclinare il diffusore indietro e rimuovere il materassino spesso (o simile).
⑦ Avvitre le punte nelle due piastre pase sul lato anteriore.
Quando si useso le sottopunte, posizionarle sotto le punte.
⑧ Se i diffusori non sono stabili, posizionare i distanziatori tanto le sottopunte.

Posizionamento dei diffusori usingo i piedini in gomma

Fissare prima i piedini in gomma (4) alle aree rientanti sulle piastre base. ( 11)

• Panasonic non è responsable per incidenti o danni causati da montaggio o movimentazione inappropriata del prodotto. Non montare gli accessori in modi diversi da quelli indicate in queste Istruzioni per l'uso.
  Ciascun diffusore pesa circa 32 kg. Accertarsi che l'operazione venga effettuata da almeno due persone. Fare attenzione che le dita delle mani o dei piedi non rimangano schiacciate tra il diffusore ed il pavimento e a non rovesciare il diffusore.
• Poiché ciascun piedino in gomma supporta un peso di almeno 8 kg circa, i piedini in gomma lasciano segni ed indentazioni nel punto di installmente.
• Trascinare il diffusore sul pavimento cui causare il distacco dei piedini in gomma.
  Quando si cambia la posizione di installazione del diffusore, usare sempre almeno due persone per sollevarlo.

Per evitare danni al pavimento, munirsi di un tappetino spesso (o simile). Posizionario in anticipo nel punto in cui è stato effettuato il disimballaggio.

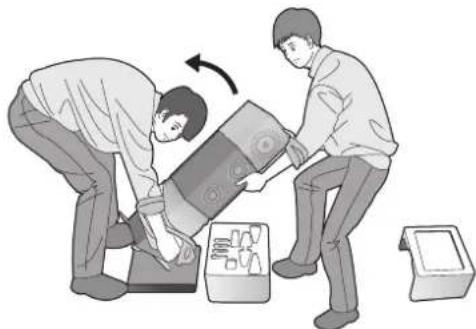

① Posizione il diffusore verticalmente su un tappetino spesso (o simile).

② Rimuovere gli imballi protettivi (2) e il cartone che coprono il diffusore.

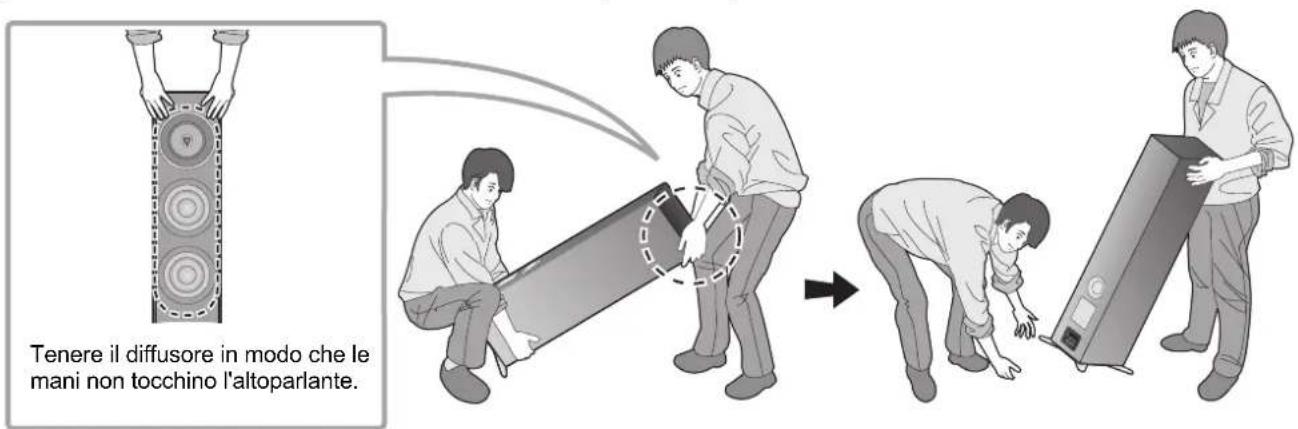

③ Tenere il diffusore in modo che sua inclinato in avanti e spostarlo nel punto di installmente.

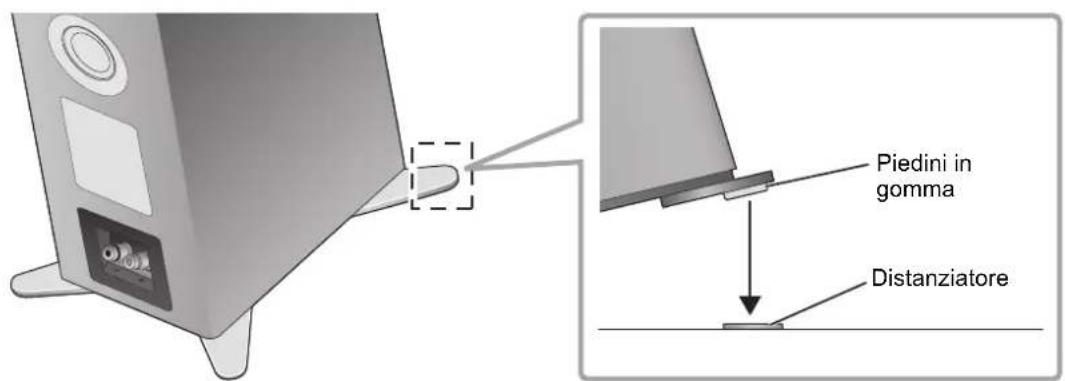

Se i diffusori non sono stabili dopo essere stati posizionati, posizionare i distanziatori fatto ai piedini in gomma. Questo evitera che i piedini in gomma si muovano sulla superficie di installmente.

Prevenzione del rischio di ribaltamento dei diffusori

I diffusori possono ribaltarsi nel caso ad esempio di un potente terremoto o di un incidente. Ai fini della sicurezza, accertarsi di fissare i diffusori per evitarne il ribaltamento.

Ciascun diffusore pesa circa 32kg in totale. Verificare che il punto dove vengono posizionati i diffusori sia sufficientemente robusto da所提供 rare lo so.

Per maggiori informazioni, consultare un installatore specializzato.

Quando si fissano i diffusori ad una superficie orizzontale (pavimento, ecc.)

Fissare ciascun diffusore al pavimento con cavi o dispositivi similii come migliorato nell'illustrazione.

Quando si fissano i diffusori ad una superficie verticale (parete, ecc.)

Avvolgere una fascia o un dispositivo simile attorno a ciascun diffusore, e fissarlo ad una parete o colonna robusta con un cavo resistente, una catena o un dispositivo simile, come migliorato nell'illustrazione.

Le misure descritte sopra non garantisco la protezione da tutti i disastri ed incidenti, tra cui i terremoti. Panasonic non è responsable per eventuali danni ai diffusori, alle loro posizioni di installmento o ad altri oggetti causati dal lavoro effettuato per prevenire il ribaltamento dei diffusori.
- L'uso delle punte renderà i diffusori più vulnerabili al ribaltamento.

Connessioni

Collegamento dei cavi degli altoparlanti

I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

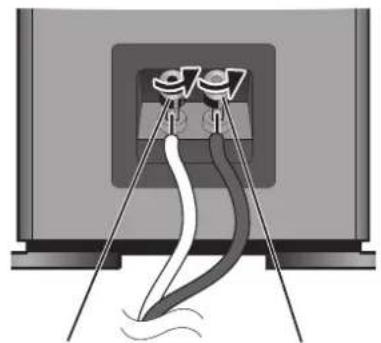

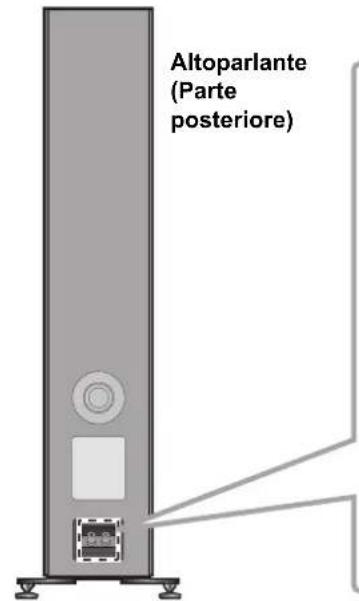

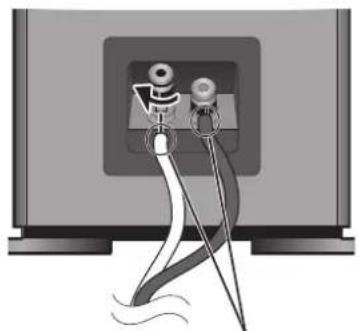

① Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori.

(Nero)

② Serrarele manopole.

Non inserire l'isolamento in vinile.

Se risulta difficile collegare i cavi di potenza, rimuovere i terminali prima di collegarli.

• Fare attenuation a non incrociare (cortocircuitare) o a non inverte la polarità dei fili dell'altoparlante, per evitare di danneggiare l' amplificatore.

NO

Collegamento con un amplificatore

• Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relativo cavo dell'alimentazione.
• Per ulteriori informazioni, vindere le istruzioni per l'uso dell'amplificatore.

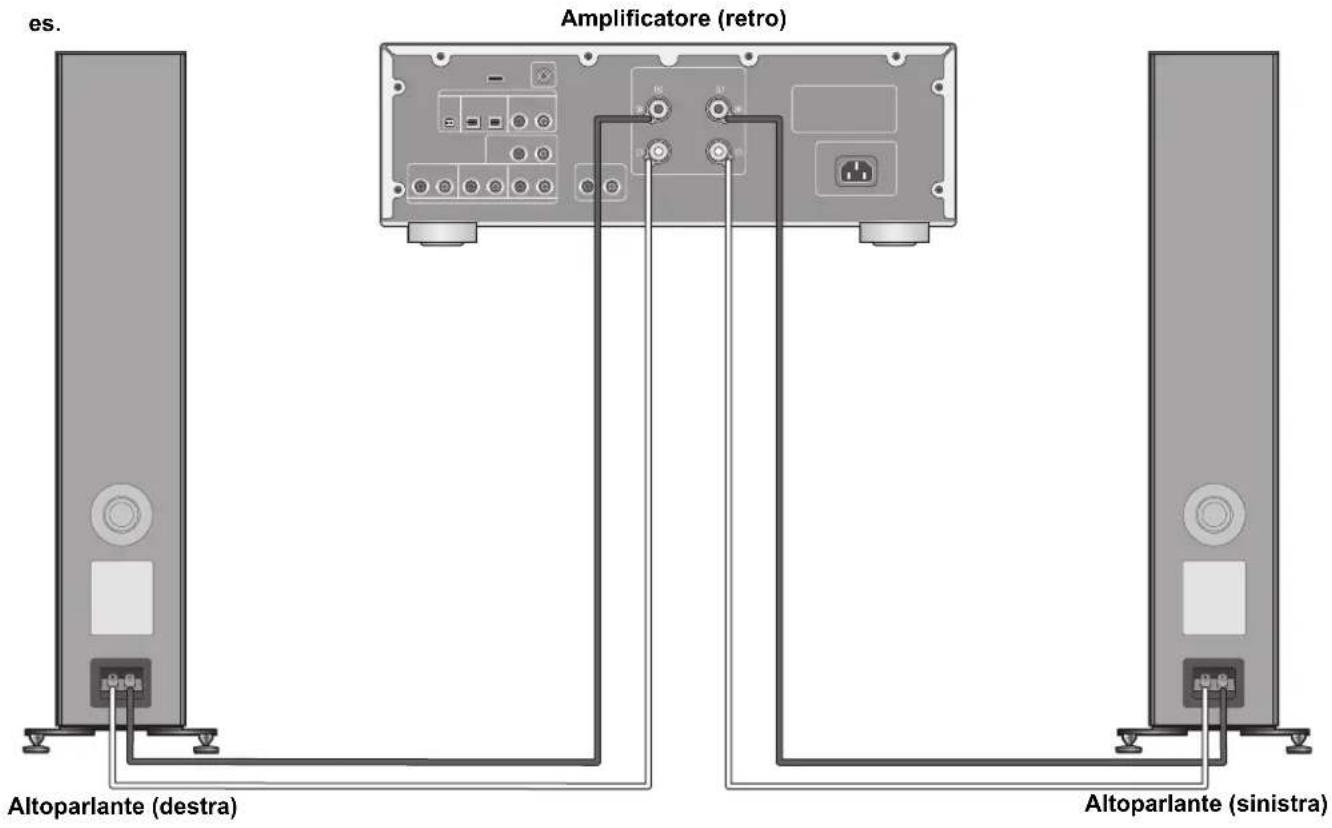

Collegare l'amplificatore ai diffusori con cavi di potenza (disponibili in commercio).

Non spostare l'altoparlante侧重i relativc cavi sono collegati. In caso contrario potrebberificarsi un cortocircuito.
- Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente.
Risptare la corretta polarita (+ / - ) dei terminali. In caso contrario la qualita dell'effetto stereo potrebber risentirne, o potrebber verificarsi un malfunzionamento.

Fissaggio delle griglie dei diffusori

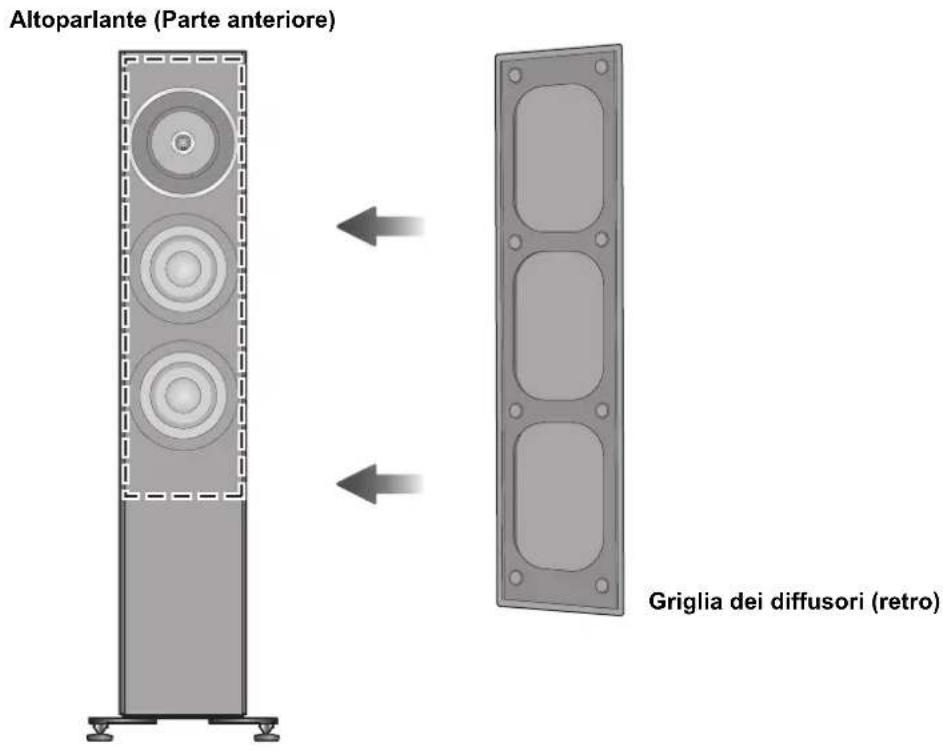

Insieme ai diffusori vengono fornite delle apposite griglie, che li protegono alla polvere. Utilizzare i magneti per fissare le griglie ai diffusori.

• É possible ottener une qualita audio superiore rimuovendo le griglie dei diffusori prima della riproduzione.

Note sull'utilizzo

Per proteggere gli altoparlanti dai danni causati da un livello eccessivo dei segnali in ingresso, osservare le seguenti precauzioni:

• Per evitare danni, ridurre il volume nei casi seguenti:

-Quando il suono riprodotto è distorto.
-Quando i diffusori ricevono la controreazione da un microfono o giradischi, rumore da trasmissioni in FM o segnali continui da un oscillatore, disco di test o strumento elettronico.
-Quando si regola la calidad del suono.
-Quando si accende o spegne l'amplificatore.
- Evitare di alzare troppo il livello del volume quando si accentuano i suoni acuti con un equalizzatore grafico o eventuali altri controli.
- Evitare di trasmettere suoni a volume troppo alto con un amplificatore di potenza ridotta. In caso contrario augmenterebbe la distorsione armonica dell'amplificatore e gli altoparlanti potrebbero danneggiarsi.
- Si potrebbero danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alto livelli del volume per lunghi periodi di tempo.
Non toccare i terminali dei diffusori con le mani o altri oggetti durante l'uso dei diffusori. A seconda delle condizioni di utilizzo, quello potrebbe esporre a tensioni elettriche elevate.

Cura dell'unità

Pulire i diffusori con un panno asciutto e morbido.

Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
Non utilizzare solventi come benzina, diluenti, alcal, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi.

Specifiche

Tip3vie,4altoparlanti,tipobass-reflex

(midrange a 2 vie coassiali/tweeter incorpatori)

Unità diffusori

Woofer

Midrange/Tweeter

Impedenza 4 Ω

Potenza di ingresso (IEC) 200 W (MAX)

Tip a cono 16 cm × 2

Coassiale 16 cm a cono × 1 / 2,5 cm a cupola × 1

100 W (RATED)

Livello di pressione sonora 88 dB (2,83 V/m)

85 dB (W/m)

Gamma di frequenza

27 Hz a 100 kHz (-16 dB)

32 Hz a 85 kHz (-10 dB)

Frequenza di crossover 480Hz 3,2 kHz

Con i piedini in gomma

Peso Circa 32kg

Temperatura di esercizio 0

Gamma di umidità tollerata 20% a 80% RH (nessuna condensa)

302mm× 1.114mm× 375mm

302mm× 1.093mm× 375mm

^ C a + 40^

• Le specifiche possono essere modificare alla preavviso.
• La massa e le dimensioni sono approximale.
