BEDIENUNGSANLEITUNG SBR1E TECHNICS

Wir möchten Ohnen darauf danken, dass Sie sich für diese Geät entschieden haben.

Bitten Sie these Anleitung vor der Inbetriebnahme thesees Products aufmerksam durch, und bewahren Sie thesees Handbuch fur spate Bezugnahme griffbereit auf.

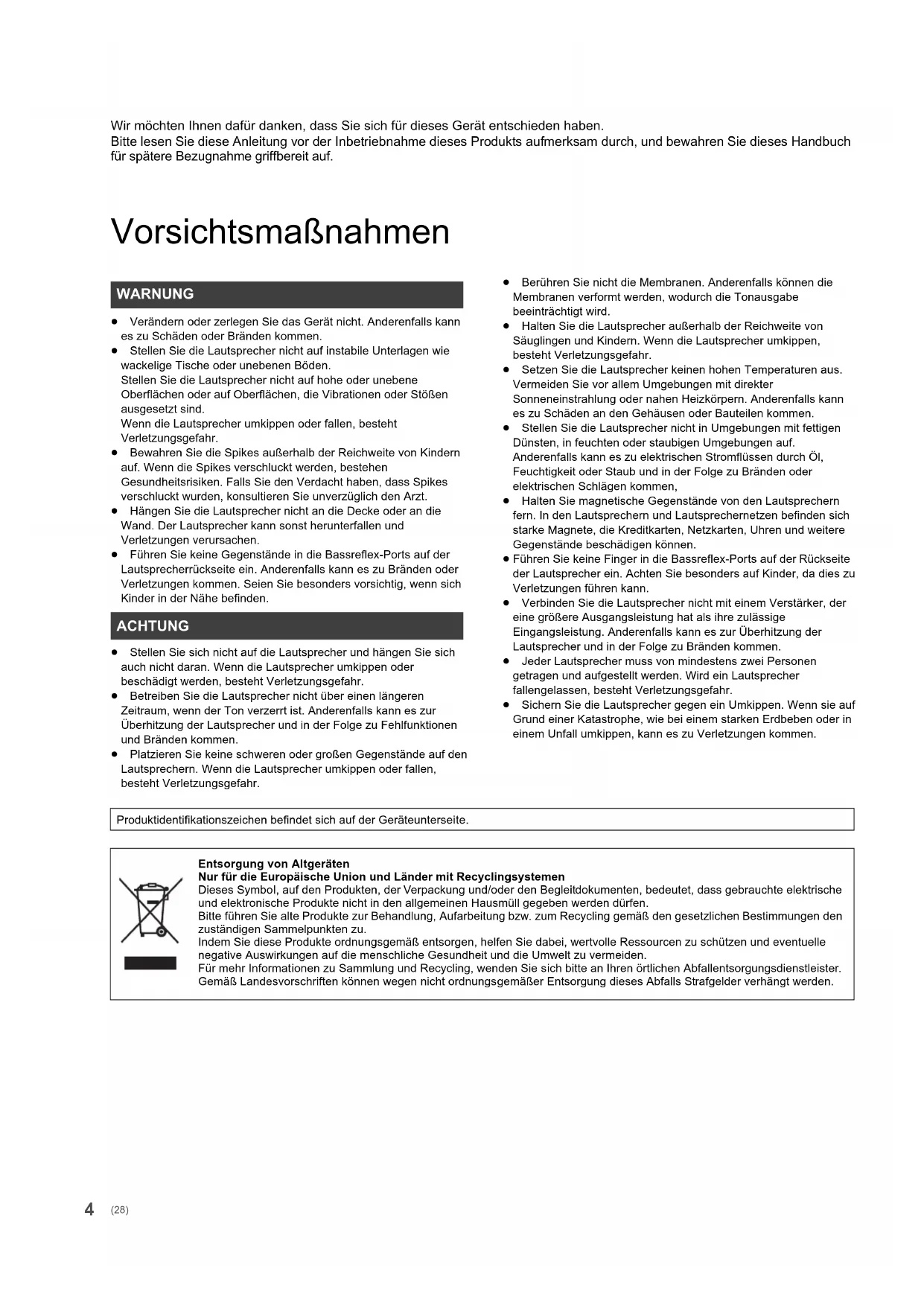

Vorsichtsmaßnahmen

WARNING

• Verändern oder zerlegen Sie das Gerät nicht. Anderenfalls kann es zu Schaden oder Branden kommt.
• Stellen Sie die Laufsprecher nicht auf instabile Unterlagen wie wackelige Tische oder unebenen Böden.
  Stellen Sie die Laufsprecher nicht auf hohe oder unebene Oberflächen oder auf Oberflächen, die Vibrationen oder Stößen ausgesetzt sind.

Wenn die Lautsprecher umkippen oder fallen, besteht Verletzungsgefahr.

• Bewahren Sie die Spikes außerhalb der Reichweite von Kindern auf. Wenn die Spikes verschlucht werden, bestehen Gesundheitsrisiken. Falls Sie den Verdacht haben, dass Spikes verschlucht wurden, konsultieren Sie unverzüglich den Arzt.
• Hängen Sie die Laufsprecher nicht an die Decke oder an die Wand. Der Laufsprecher kann sonst herunterfallen und Verletzungen verursachen.
• Führn Sie keine Gegenstände in die Bassreflex-Ports auf der Lautspracherrückseite ein. Anderenfalls kann es zu Bränden oder Verletzungen kommt. Seien Sie besonders vorsichtig, wenn sich Kinder in der Nähe befinden.

ACHTUNG

• Stellen Sie sich nicht auf die Laufsprecher und hangen Sie sich auch nicht daran. Wenn die Laufsprecher umkippen oder beschädigt werden, besteht Verletzungsgefahr.
• Betreiben Sie die Laufsprecher nicht über einen längeren Zeitraum, wenn der Ton verzerrt ist. Anderenfalls kann es zur Überhitzung der Laufsprecher und in der Folge zu Fehlfunktionen und Branden kommt.

• Platzieren Sie keine schweren oder großen Gegenstände auf den Laufsprechem. Wenn die Laufsprecher umkippen oder fallen, besteht Verletzungsgefahr.

• Berühren Sie nicht die Membranen. Anderenfalls können die Membranen verformt werden, wodurch die Tonausgabe beeinträchtigt wird.

• Halten Sie die Laufsprecher außerhalb der Reichweite von Sauglingen und Kindern. Wenn die Laufsprecher umkippen, besteht Verletzungsgefahr.
• Setzen Sie die Lautspricher keinen hohen Temperaturen aus. Vermeiden Sie vor allem Umgebungen mit direkter Sonneneinstrahlung oder nahen Heizkorpern. Anderenfalls kann es zu Schaden an den Gehäussen oder Bauteilen kommt.
• Stellen Sie die Laufsprecher nicht in Umgebungen mit fettigen Dünsten, in feuchten oder staubigen Umgebungen auf. Anderenfalls kann es zu elektrischen Stromflüssen durch Öl, Feuchtigkeit oder Staub und in der Folge zu Bränden oder elektrischen Schlägen kommt,
• Halten Sie magnetische Gegenstände von den Laufsprechem fern. In den Laufsprechem und Laufsprechernetzen befinden sich starke Magnete, die Kreditkarten, Netzkarten, Uhren und weitere Gegenstände beschädigten können.
• Führer Sie keine Finger in die Bassreflex-Ports auf der Rückseite der Laufsprecher ein. Achten Sie besonders auf Kinder, da dies zu Verletzungen führen kann.
• Verbinden Sie die Laufsprecher nicht mit einem Veränderer, der eine größere Ausgangsleistung hat als ihre zulässige Eingangsleistung. Anderenfalls kann es zur Überhitzung der Laufsprecher und in der Folge zu Branden kommt.
• Jeder Laufsprecher muss von mindestens zwei Personen getragen und aufgestellt werden. Wird ein Laufsprecher fallengelassen, besteht Verletzungsgefahr.
• Sichern Sie die Laufsprecher gegen ein Umkippen. Wenn sie auf Grund einer Katastrophe, wie bei einem starken Erdbehen oder in einem Unfall umkippen, kann es zu Verletzungen kommt.

Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrachte elektrische und elektronische Produkte nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitte führn Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunktten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Fur mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren ortlichen Abfallentsorgungsdiensteister. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemaier Entsorgung these Abfalls Strafelder verhängt werden.

Inhaltsverzeichnis

Vorsichtsmaßnahmen 4

Zubehor 5

Uber these Gerat 6

Installation 7

Anschlasse. 11

Anbringen der Laatsprechernetze. 14

Hinweise zur Nutzung. 15

Gerätepflege 15

Technische Daten. 15

Hinweise zu Beschreibungen in dieser Bedienungsanleitung

• Die gezeigten Abbildungen können sich von ihrem Gerät unterscheiden.

Zubehör

4 Spikes 4 Spike-Schuhe

4 Abstandhalter 1 Reinigungstuch

2 kurze Kabel 1 Lautsprechernet

• Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist November 2014. Änderungen sind vorbehalten.
  Die Laatsprecher werden ohne Laatsprecherkabel ausgeliefert. Verwenden Sie im Handel erhältliche Laatsprecherkabel, um die Laatsprecher anzuschreiben.

Über这意味着 Gerät

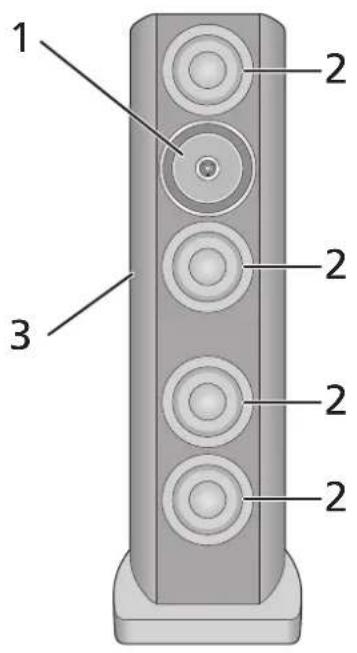

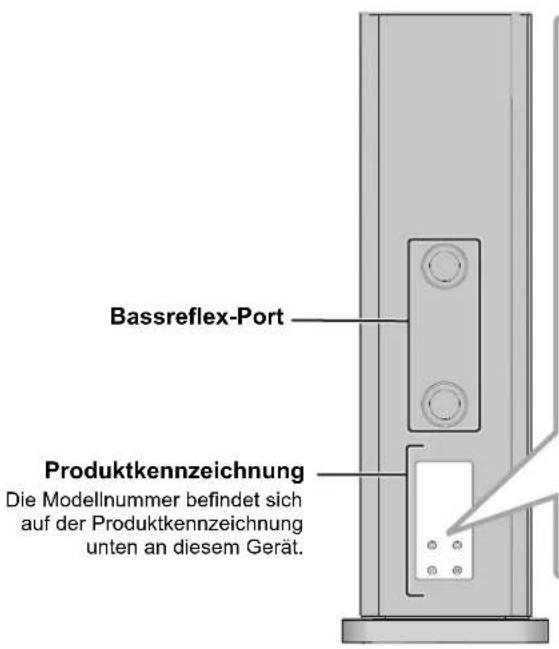

■ Namener Laatsprecherteile und -funktionen

Vorderseite Rückseite

1 Flaches 2-Wege-Koaxiallautsprechergerät

Die neu entwickelte Flachkoaxial-Zweiwege-Lautsprechereinheit verfügt über einen Hochtöner, der Frenzen bis zu 100 kHz wiedergeben kann, und eine steife, leichte Carbon-Graphit-Membran beinhaltet. Darüber hinaus hat die Lautsprechereinheit eine flache Mittenmembran, die die Frenzcharakteristik-Störung auf Grund des Hohlaumeffektis eliminiert, der durch die Konsummembran erzeugt wird. Das Ergebnis ist eine Punktschallquelle, die eine hervorragende Klanglokalisierung erzielt und sanfte Richtcharakteristiken über den gesamten Frenzbereich bietet, ohne Spitzen oder Einbrüche.

Langhub-Woofer mit geringer Verzerrung

Der Wofer biet e geringe Verzerrungen und eine hervorragende Reakton be der Wiedergabe von Frequenzen, auch bei groBen Amplituden, und liefert einen Bassklang mit einem groBen Dynamikbereich.

Hochsteifes rundes Gehäuse

Das Gehäuse wurde entwickelt, um unerwünschte Vibrationen, Beugungsreflexe und Stehwellen zu vermeiden, und es ermöglich die Wiedergabe von klangtreu den und reichen Gerauschen.

Empfohlene Geräte

Wir empfehlen die Verwendung von Technics-Geräten (Sonderzubehör) für eine übbragende Audioqualität.

Produktname Modellnummer
Stereo-Endstufe SE-R1
Netzwerkaudio-Vorstufe SU-R1

Installation

z.B.

Lautsprecher

Jeder Laatsprecher muss von mindestens zwei Personen getragen und aufgestellt werden.
- Berühren Sie die Laufsprecher nicht. Anderenfalls kann die Audioqualität beeinträchtigt werden.
- Stellen Sie die Lautspricher in etwa derselben Distanz zur Hörposition auf.
Die Laatsprecher erzeugen Basslange uber die Bassreflex-Ports auf der Rückseite sowie der Vorderseite. Installieren Sie die Laatsprecher mindestens 5 cm von den Wänden entfernt, sodass diese nicht die Bassreflex-Ports bedecken.
- Behalten Sie den Veränder oder andere Geräte und die Laufsprecher mindestens 1 cm voneinander entfern.

Fur eine optimale Positionierung

Die Qualität und Lautstärke des Bassklangs, die Leistung der Klanglokalisierung, die Klanglandschaft sowie andere Faktoren, die die Audioqualität bestimmen, variieren je nach Installationsstandort these Geräts, der Hörposition, den Raumbedingungen sowie anderen Faktoren. Beachten Sie bei der Installation der Lautsprecher die folgenden Informationen.

Bestimmung eines Installationsstandorts.

Jeder Lautsprecher hat etwa eine Masse von 72 kg. Vergewissern Sie sich, dass der gewünschte Installationsort die entsprachende Tragfähigkeit aufweist.
- Wenn Sie die Laufsprecher gegen Umkippen sichern müssen, wenden Sie sich an einen Installationsfachmann. Die Boden- und Wandstarke muss überprüft werden. (→ 10)
- Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche.
Wenn die Lautsprecher nach dem Aufbau wackeln, verwenden Sie die Abstandshalter. ( 8)
- Um die Lücke der Audioqualität zwischen dem linken und rechten Laufsprecher zu minimieren, installieren Sie diese so, dass die akustischen Bedingungen (Sound-Reflexion und -Absorption) um diese herum dieselben sind.

Anpassung der Entfernungen zwischen der Rückseite der Lautsprecher und der Wände

Wenn Sie die Laufsprecher nahe an einer Wand oder in einer Ecke installmenten, ist der Bassklang kraftvoller; befinden sich die Laufsprecher jedoch zu nahe daran, können sich die Leistung der Klanglokalisierung und die Klanglandschaft beeinträchtigen. Passen Sie in thisem Fall den Abstand zwischen den Laufsprechemn und der Langswand an, der zwischen 30 cm und 60 cm liegen sollen. (Beachten Sie, dass der Abstand zwischen den Laufsprechemn und den Seitenwänden länger als 60 cm sein sollte.)

Ziehen Sie die Lautspeicher nicht mit Gewalt. Andernfalls konnen sich die Pads an ihren Füben ablösen und die Lautsprecher und der Boden konnen beschädigt werden.

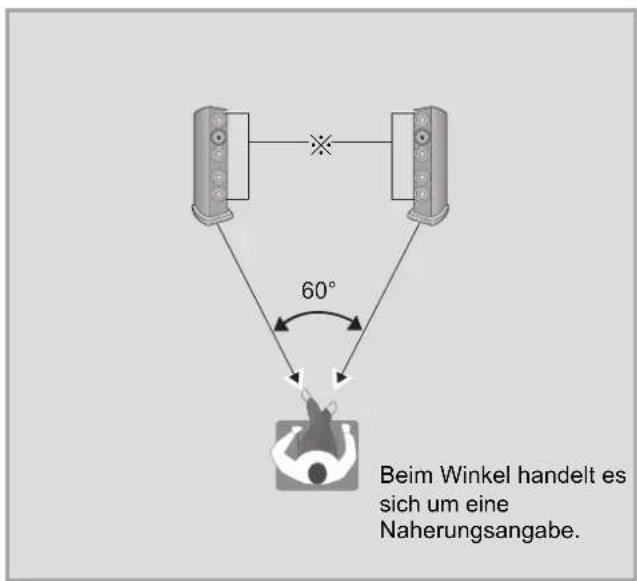

Anpassung des Winkels der Lautsprecher

Richten Sie die Vorderseite der Laufsprecher in Richtung des Hörers aus. Durch das Befolgen dieser Schritte konnen die Laufsprecher eine prazisere Klanglokalisierung erzielen.

Anpassung der Raumakustik und Laufsprecheranordnung

Je nach Raumumgebung (einschließlich der Groß und Form des Raums, der Enternung zu den Wänden und dem Schallpegel), können bestimmte Klänge überspitzt oder unterrückt werden, sodass diese schwer zu horen sind. In solchen Fällen kann das Anpassen des Schallpegels durch das Bewegen der Lautsprecher, das Ändern ihrer Hörposition oder das Bedecken der Wände oder Fenster mit dicken Vorhängen darauf helfen, das Problem zu losen.

Die Spikes konnen die Audioqualitat verbessern. ( 8)

Uber die Abstandhalter und Spikes

Bewahren Sie die Spikes außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

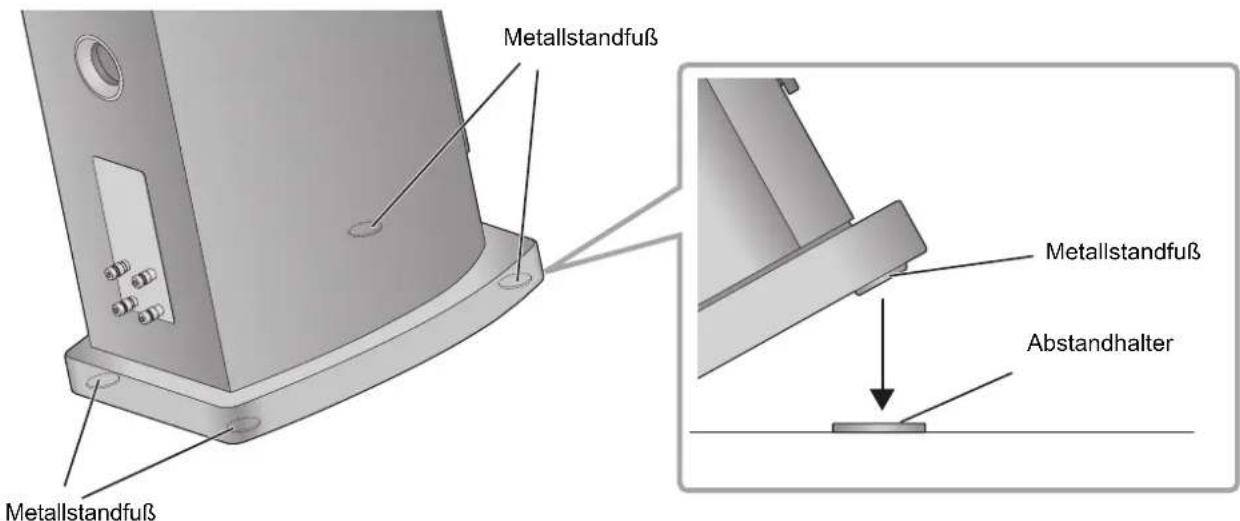

AnbringenderAbstandhalter

Stellen Sie die Lautsprecher auf eine Oberfläche, die nicht beschädigt wird, wie auf einen Teppichboden, oder auf eine Oberfläche, bei der es Ihnen nichts ausmacht, wenn sie beschädigt wird.

• Wenn die Lautsprecher wackeln, platzieren Sie die Abstandshalter unter den Metallfüßen. So wird ein Wackeln der Metallfüsse am Installationsort vermieden.

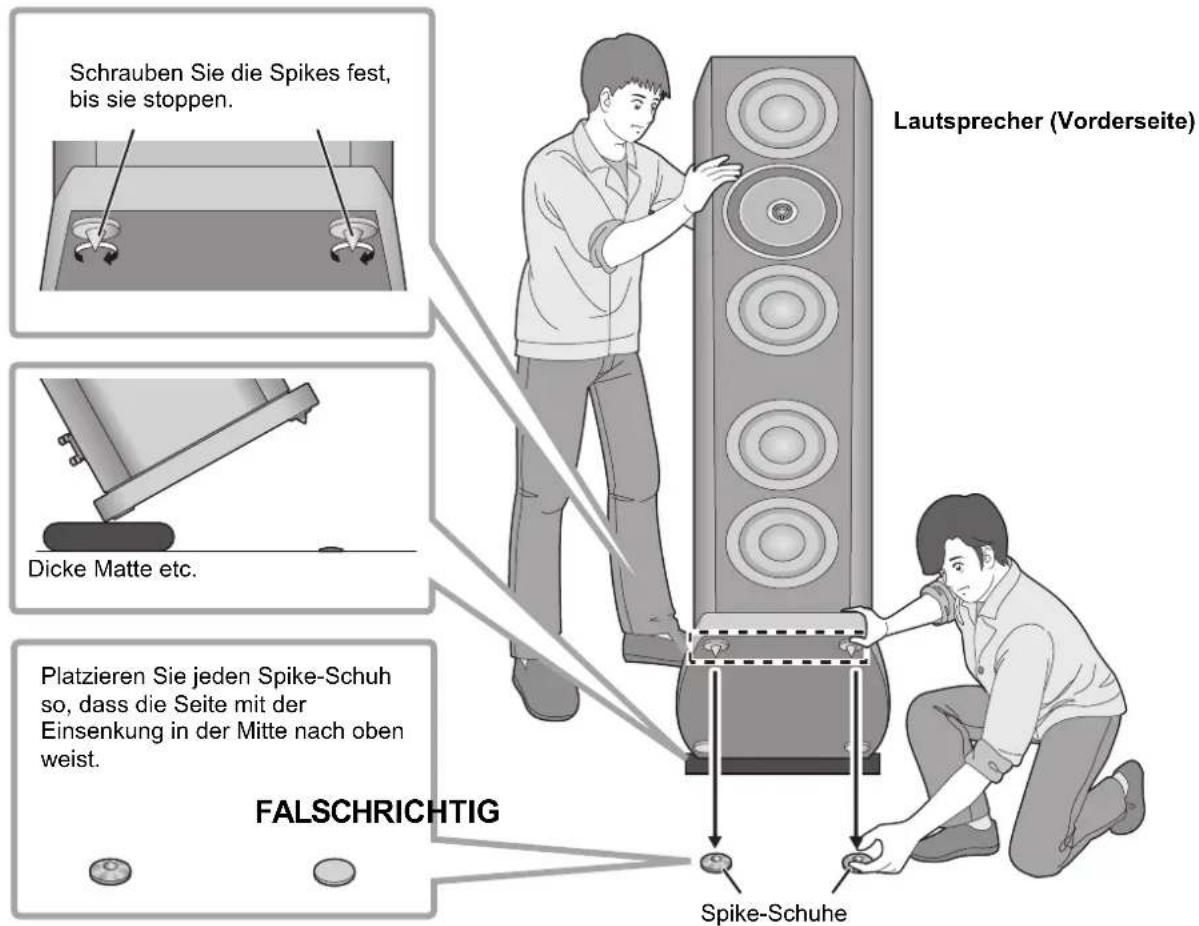

AnbringenderSpikes

Die Spikes konnen die Audioqualität verbessern.

• Panasonic übernimmt keinerlei Haftung für Unfälle oder Schäden durch unsachgemäßen Aufbau oder Umgang mit dem Produkt. Bringen Sie das Zubehör ausschließlich entsprechend der Bedienungsanleitung an.
  Jeder Laatsprecher hat etwa eine Masse von 72 kg. Wenn Sie die Laatsprecher kippen, um die Spikes anzubringen, führen Sie diese Arbeit mit mindestens zwei Personen aus. Wenn Sie die Spikes anbringen, achten Sie daraufuf, dass Sie ihre Finger oder Zehen nicht zwischen Laatsprecher und Fußboden einklemmen und dass die Laatsprecher nicht umfallen. Bedecken Sie den Boden außerdem Dort, wo der Laatsprecher abgelegt werden soll, mit einer dicken Matte oder einemähnlichen Gegenstand, um Schäden am Fußboden zu vermeiden.
• Jeder Spike tragt eine Masse von etwa 18kg , davon ist es möglich, dass die Spikes Spuren bzw. Kerben am Installationsort hinterlassen. Verwenden Sie die mitgelieferten Spike-Schuhe oder erwerben Sie Spike-Schuhe mit großem Kontaktflächen und angemessener Stärke, um Schäden an der Umgebung durch die Spikes zu vermeiden.
• Beim Bewegen der Lautsprecher mit angebrachten Spikes kann es zu Schaden am Fußboden kommt. Entfern den die Spikes, bevor Sie den Installationsort wechseln.

① Neigen Sie die Lautsprecher nach hinten und schrauben Sie die Spikes in die Schraublocher an den vorderen Metallfuen. Wenn Sie die Spike-Schuhe verwenden, platzieren Sie sie unter den Spikes.

② Wahrend Sie die Enden der Spikes mit den Kerben an den Spike-Schufen ausrichten, bringen Sie den Lautsprecher langsam in die aufrechte Position zurück.

③ Neigen Sie die Lautsprecher auf dieselbe Weise wie in Schritt ① nach vorn und schrauben Sie die Spikes in die Schraublocher an den hinteren Metallfuen.

Wenn Sie die Spike-Schuhe verwenden, platzieren Sie sie unter den Spikes.

(4) Wenn die Lautsprecher wackeln, legen Sie die Abstandshalter unter die Spike-Schuhe. ( 8)

Verhinder der Laatsprecher gegen ein Umkippen

Die Laatsprecher konnen in einer Katastrophe, wie bei einem starken Erdbeben oder in einem Unfall umkippen. Vergewisern Sie sich zu ihrer eigenen Sicherheit, dass die Laatsprecher gegen ein Umkippen geschichert sind.

Jeder Laatsprecher wiegt insgesamt ca. 72 kg. Überprüfen Sie, ob die Laatsprecherorte stark genug sind, um this gemacht standzuhalten.

Wenden Sie sich für Details an einen Installationsfachmann.

■ Bei der Sicherung der Laufsprecher an einer horizontalen Oberfläche (Boden etc.)

Sichern Sie jeder Laufsprecher mit Drahten oder ähnlichen Gegenständen am Boden, wie in der Abbildung angezeigt.

■ Bei der Sicherung der Laufsprecher an einer vertikalen Oberfläche (Wand etc.)

Schlingen Sie ein Band oder einen ähnlichen Gegenstand um jeder Laufsprecher und verbinden Sie diesen mit Hilfe eines kräftigen Drahts, einer Kette oder einem ähnlichen Gegenstand mit einer stabilen Wand oder Säule, wie in der Abbildung angezeigt.

#

Die offen beschrieben Maßnahmen gewährleisten keinen Schutz für alle Katastrophen und Unfälle, einschließlich Erdbehen.itte beachten Sie, dass Panasonic nicht fur Beschädigungen an den Laatsprechem, ihren Installationsstandorten oder anderen Gegenständen verantwortlich ist, die durch die ausgeführten Arbeiten zur Sicherung der Laatsprecher gegen ein Umkippen verursacht werden.
- Durch die Nutzung der Spikes werden die Lautsprecher anfälliger für ein Umkippen.

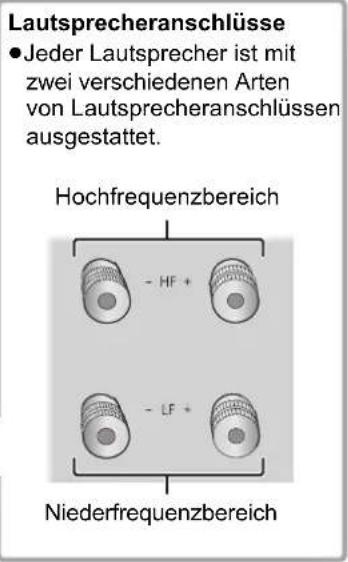

Anschlüsse

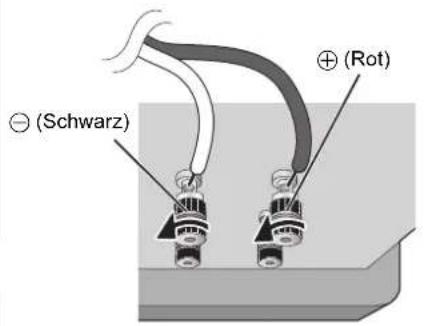

Anschließlich der Laufsprecherkabel

Die Laufsprecher werden ohne Lautsprecherkabel ausgeliefert. Verwenden Sie im Handel erhältliche Lautsprecherkabel, um die Laufsprecher anzuschreiben.

① Drehen Sie die Knöpf, um sie zu losen, und führen Sie die Kerndrahte in die Löscher ein.

② Ziehen Sie die Knöpfefest.

Führn Sie die Vinylisolierung nicht ein.

• Achten Sie darauf, die Polarität der Laatsprecherdrechte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des Verständerkers führen kann.

Anschluss über einen Veränderker

• Schalten Sie den Veränder aus undziehen Sie dessen Netzkabel, bevor Sie den Veränder anschlieben.
• Deteillierte Informationen finden Sie in der Bedienungsanleitung des Verstärkers.

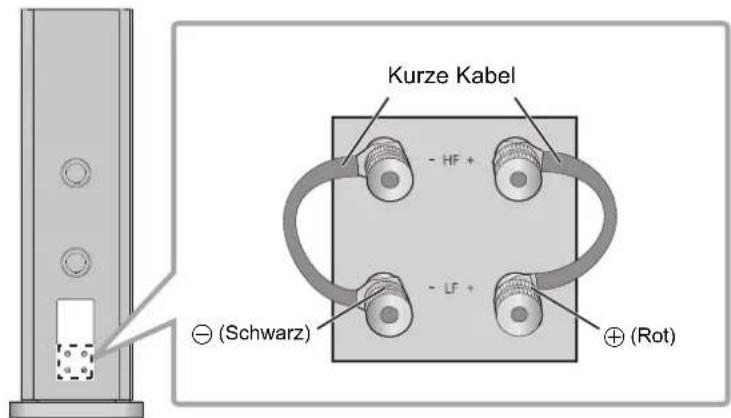

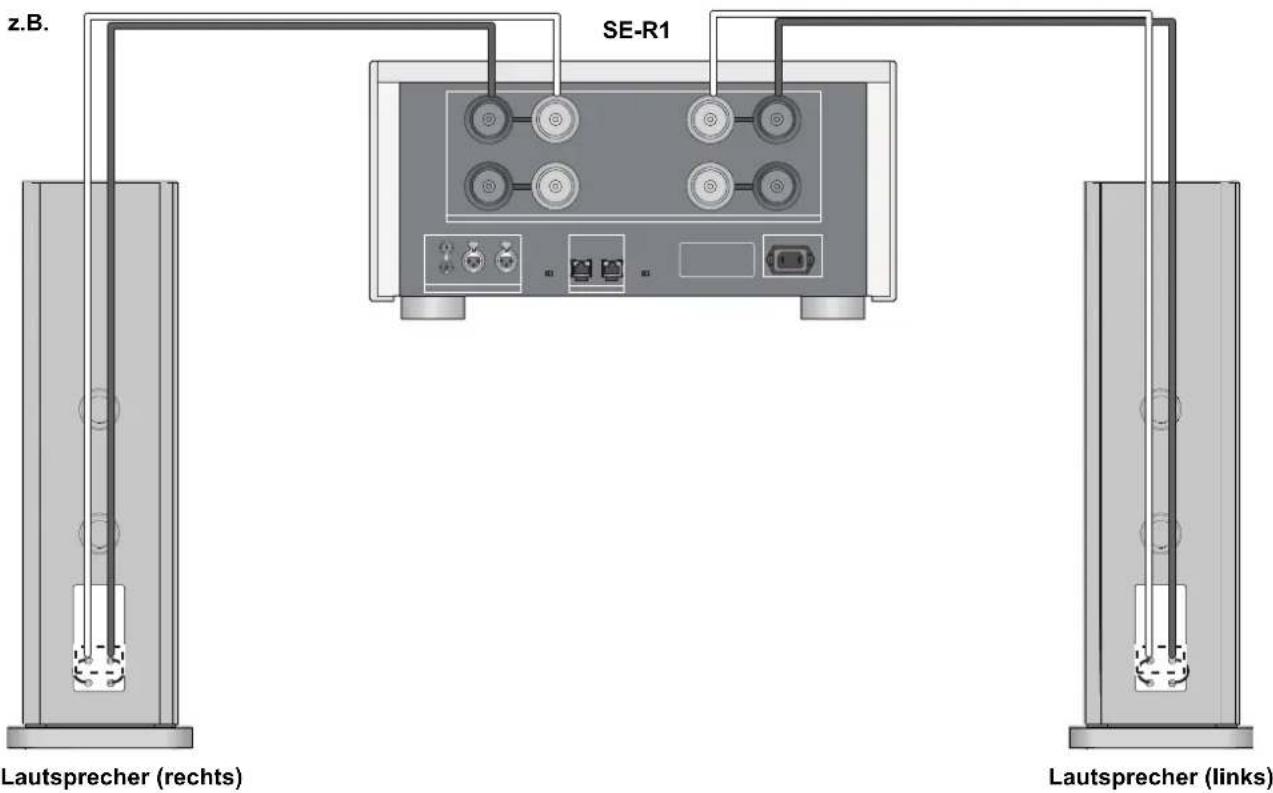

Einfache Kabelverbindung

① Verbinden Sie die kurzen Kabel.

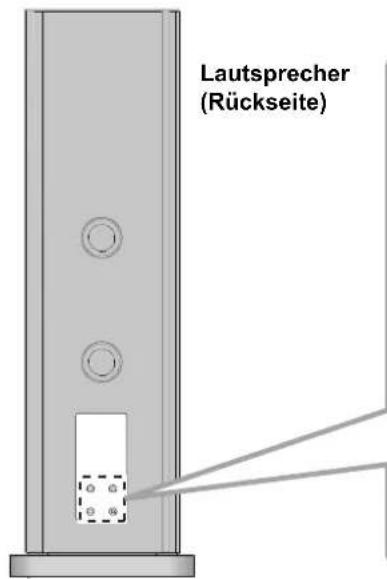

Lautsprecher (Rückseite)

② Verbinden Sie den Verständner und die Lautspeicher mit Lautspeicherkabeln (im Handel erhältlich).

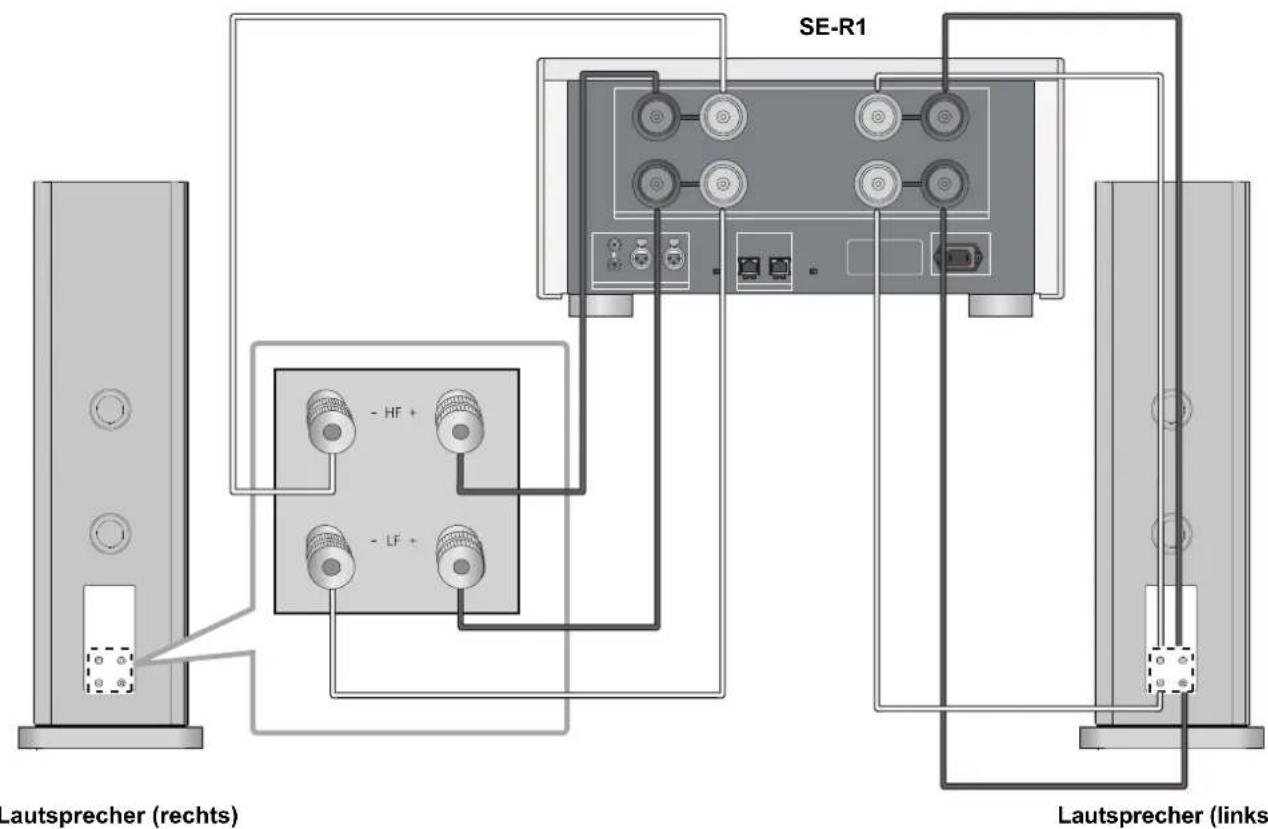

Bi-Wiring-Verbinding

Die kurzen Kabel (mitgeliefert) werden nicht für Bi-Wiring-Verbindungen verwendet.

z.B.

Bewegen Sie den Laatsprecher nicht, während die Laatsprecherkabel angeschlossen sind. Dies kann zu einem Kurzschluss führen.
- Wenn die Verbindungen hergestellt wurden, ziehen Sie leicht an den Lautspecherkabeln, um sicherzustellen, dass diese fest verbunden sind.
- Verdrahen Sie die Polarität (+/-) der Anschlüsse richtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommt.

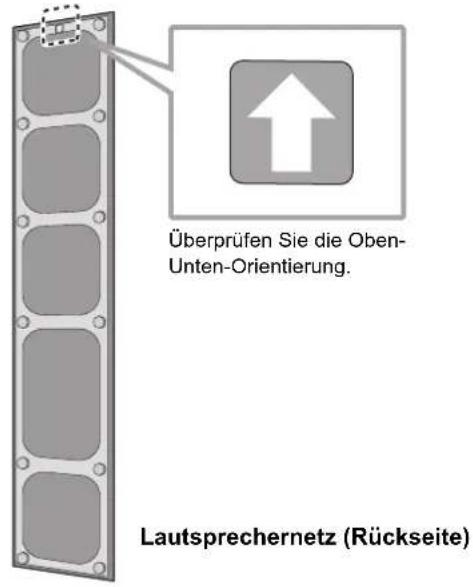

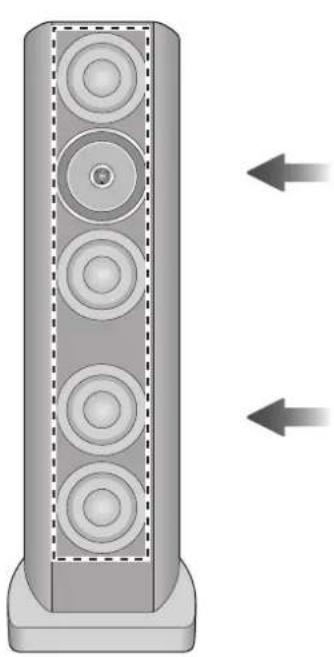

Anbringen der Laufsprechernetze

Die Lautspeicher werden mit Lautspechernetzen gefleert, welche die Lautspechergerate vor Staub schätzen. Verwenden Sie die Magnete, um die Lautspechernetze an den Lautspechereinheiten zu befestigen. Um die Lautspechernetze korrekt anzubringen, überprüfen Sie deren Oben-Unten-Orientierung anhand der nachstehenden Abbildung.

Laatsprecher (Vorderseite)

FALSCHRICHTIG

• Sie können eine hochwertige Audiowiedergabe genießen, wenn Sie zuvor die Laufsprechernetze entfern.

Hinweise zur Nutzung

Um die Lautsprecher vor Schaden durch eine übermäßige Eingabe zu schützen, beachten Sie folgende Vorsichtsmaßnahmen:

• Drehen Sie die Lautstärke in den folgenden Situationen zurück, um eine Beschädigung der Lautsprecher zu vermeiden: -Wenn eine Programmquelle mit verzerrtem Klang wiedergegeben wird.
• Wenn die Laufsprecher Rückkopplungsheulen von einem Mikrofon oder Plattenspieler, Rauscheinstreuungen von einem UKW-Sender oder Sinussignale auffangen, die von einem Oszillator, einer Test-Disc oder einem elektronischen Musikinstrument erzeugt werden.
  -Beim Einstellen des Klangcharakter.
  -Beim Ein- und Ausschalten des Verstärkers.
• Vermeiden Sie ein zu starkes Erhöhen der Lautstärke, wenn Sie Höhen mit einem Grafik-Equalizer oder einer anderen Steuerung verstärken.
• Vermeiden Sie die Ausgabe von übermäßig lauten Klängen mit einem Veränderer mit niedriger Leistung. Andem falls erhöht sich die harmonische Verzerrung des Veränderers und die Laufsprecher können beschädigt werden.
  Durch Wiedergabe mit hohem Lautstärkepegel über längerere Zeiträume hinweg konnen die Lautsprecher beschädigt werden, und ihre Lebensdauer verkurzt sich.
• Berühren Sie die Laufsprecheranschlüsse nicht mit den Händen oder mit Gegenständen, während die Laufsprecher betriebenen werden. Anderenfalls besteht je nach Gebrauchsbedingungen das Risiko, dass Sie hohen Stromspannungen ausgesetzt sind.

Gerätepflege

Reinigen Sie die Laufsprecher mit dem mitgelieferten Reinigungstuch.

• Wenn Schmutz hartnackig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es mit einem trockenen Tuch ab.
• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer etc. Diese können dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert.

Technische Daten

Typ 3,5-Wege-6-Lautsprecher, Bassreflex-Typ

(2-Wege-Koaxial-Mitten/integrierte Tweeter)

Lautspruchereinheit

Woofer

Mitten/Tweeter

Impedanz 4 Ω

Eingangsleistung (IEC) 300 W (MAX)

16 cm Konustyp × 4

Koaxial 16 cm Flachtyp × 1 / 2,5 cm Kuppeltyp × 1

Schalldruckpegel 88 dB (2,83 V/m)

150 W (RATED)

85 dB (W/m)

Frequenzbereich 20 Hz bis 100 kHz (-16 dB)

28 Hz bis 90 kHz (-10 dB)

Ubergangsfrequency

300 Hz, 3 kHz

Abmessungen (B× H× T)

Betriebstemperaturbereich

0^ bis +40^

Betriebsfeuchtigskeitsbereich

20% bis 80% Rel. Feuchte (keine Kondensbildung)

#

• Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.
  Die Gewichtsangaben und Abmessungen sind ungebährte Werte.
