KÄYTTÖOHJE SBR1E TECHNICS

Variationsvidd för luftfuktighet vid drift 20 % till 80 % RH (ingen kondensbildning) (111) SB-R1_SQT0465_PPCEBEGGN_mst.book 15 ページ ２０１５年１月２３日　金曜日　午後４時４３分4 Kiitos, että ostit tämän tuotteen. Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten. Varotoimet turvallisuuden takaamiseksi ≥ Älä pura tai muuta tuotetta. Näin tekeminen saattaa aiheuttaa vahinkoja tai tulipalon. ≥ Älä sijoita kaiuttimia epävakaisiin paikkoihin kuten huojuvalle pöydälle tai kalteville pinnoille. Älä sijoita kaiuttimia korkealle tai epätasaisille pinnoille tai pinnoille, jotka vahingoittuvat tärinästä tai iskuista. Jos kaiuttimet kaatuvat tai putoavat, voi tapahtua henkilövahinkoja. ≥ Säilytä piikkijalat lasten ulottumattomissa. Jos ne niellään vahingossa, siitä aiheutuu haitallisia fyysisiä vaikutuksia. Jos epäilet, että piikkijalkoja on nielty, ota välittömästi yhteyttä lääkäriin. ≥ Älä ripusta kaiuttimia kattoon tai seinälle. Kyseissä tapauksessa kaiuttimet saattavat pudota aiheuttaen henkilövahinkoja. ≥ Älä työnnä esineitä aukkoihin bassorefleksiporteissa taustapuolella. Näin tekeminen saattaa aiheuttaa tulipalon tai henkilövahinkoja. Ole erityisen varovainen lasten läheisyydessä. ≥ Älä seiso kaiuttimien päällä tai roiku niistä. Jos kaiuttimet kaatuvat tai vahingoittuvat, voi tapahtua henkilövahinkoja. ≥ Älä käytä kaiuttimia pitkään, jos ääni on säröytynyt. Niin tekemällä voidaan aiheuttaa kaiuttimien ylikuumenemista ja siten toimintahäiriö tai tulipalo. ≥ Älä laita painavia tai suuria esineitä kaiuttimien päälle. Jos kaiuttimet kaatuvat tai putoavat, voi tapahtua henkilövahinkoja. ≥ Älä kosketa kartioita. Niin tekemällä voidaan vaurioittaa kartioita ja sen seurauksena ääntä ei mahdollisesti lähetetä kunnolla. ≥ Pidä kaiuttimet lasten, mukaan lukien vastasyntyneet, ulottumattomissa. Mikäli ei huolehdita tästä, saatetaan aiheuttaa henkilövahinko, jos kaiuttimet kaatuvat. ≥ Älä sijoita kaiuttimia paikkoihin, jotka altistuvat erittäin korkeille lämpötiloille. Erityisesti vältä suoralle auringonvalolle altistuvia paikkoja tai lämmityslaitteiden läheisyyttä. Huomaa myös, että näin tekemällä saatetaan aiheuttaa kotelon tai sisäosien huononemista. ≥ Älä sijoita kaiuttimia paikkoihin, jotka altistuvat rasvaisille huuruille tai höyrylle, tai kosteisiin tai pölyisiin paikkoihin. Näin tekemällä saatetaan aiheuttaa sähkön johtuminen öljyn, kosteuden tai pölyn kautta, josta voi seurata tulipalo tai sähköisku. ≥ Pidä magneettiset esineet kaukana tuotteesta. Kaiuttimien sisällä olevat voimakkaat magneetit ja kaiutinverkot voivat vahingoittaa luottokortteja, matkakortteja, kelloja ja muita esineitä. ≥ Älä työnnä sormia bassorefleksiportteihin kaiuttimien takana. Ole varovainen lasten kanssa, jotta vältetään henkilövahingot. ≥ Älä yhdistä kaiuttimia vahvistimeen, jonka lähtöteho on suurempi kuin niiden sallittu otto. Näin tekemällä voidaan aiheuttaa kaiuttimien ylikuumenemista, josta voi seurata tulipalo. ≥ Kunkin kaiuttimen kantamiseen ja asennukseen tarvitaan vähintään kaksi henkilöä. Putoaminen saattaa aiheuttaa vamman. ≥ Varmista kaiuttimet kaatumista vastaan. Jos ne kaatuvat turman yhteydessä kuten maanjäristys tai muu onnettomuus, siitä voi aiheutua henkilövahinkoja. VAROITUS VAARA Tuotteen tunniste sijaitsee laitteen alapuolella. Vanhan laitteen hävittäminen Ainoastaan Euroopan yhteisölle ja maille kierrätysjärjestelmien kanssa Tämä tuotteessa, pakkauksessa ja/tai sen mukana toimitettavissa asiakirjoissa oleva tunnus tarkoittaa sitä, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa laittaa tavallisen kotitalousjätteen sekaan. Vanhojen tuotteiden kunnollista käsittelyä, uudelleenkäyttöä ja kierrätystä varten ole hyvä ja toimita nämä tuotteet asianmukaiseen keräyspisteeseen kansallisen lainsäädännön mukaisesti. Niiden moitteeton hävittäminen auttaa säästämään arvokkaita resursseja ja ehkäisee ihmisten terveyteen sekä ympäristöön vaikuttavia haittavaikutuksia. Jos haluat lisätietoja keräämisestä ja kierrätyksestä, ota yhteyttä paikallisiin viranomaisiin. Tämän romun virheellinen hävittäminen voi johtaa rangaistustuomioon kansallisen lainsäädännön mukaisesti. (112) SB-R1_SQT0465_PPCEBEGGN_mst.book 4 ページ ２０１５年１月２３日　金曜日　午後４時４３分5 Suomi Sisällysluettelo Varusteet

• ≥ Näiden käyttöohjeiden tuotenumerot ovat marraskuun 2014 mukaisia. Niihin voi tulla muutoksia. ≥ Kaiuttimia ei toimiteta kaiuttimen johtojen kanssa. Liitäntää varten, käytä kaupallisesti saatavilla olevia kaiuttimen johtoja. Varotoimet turvallisuuden takaamiseksi p. 4
• Varusteet p. 5
• Tietoja tästä laitteesta p. 6
• Asennus p. 7
• Liitännät p. 11
• Kaiutinverkkojen kiinnittäminen p. 14
• Huomautuksia käyttöön p. 15
• Laitteen hoito p. 15

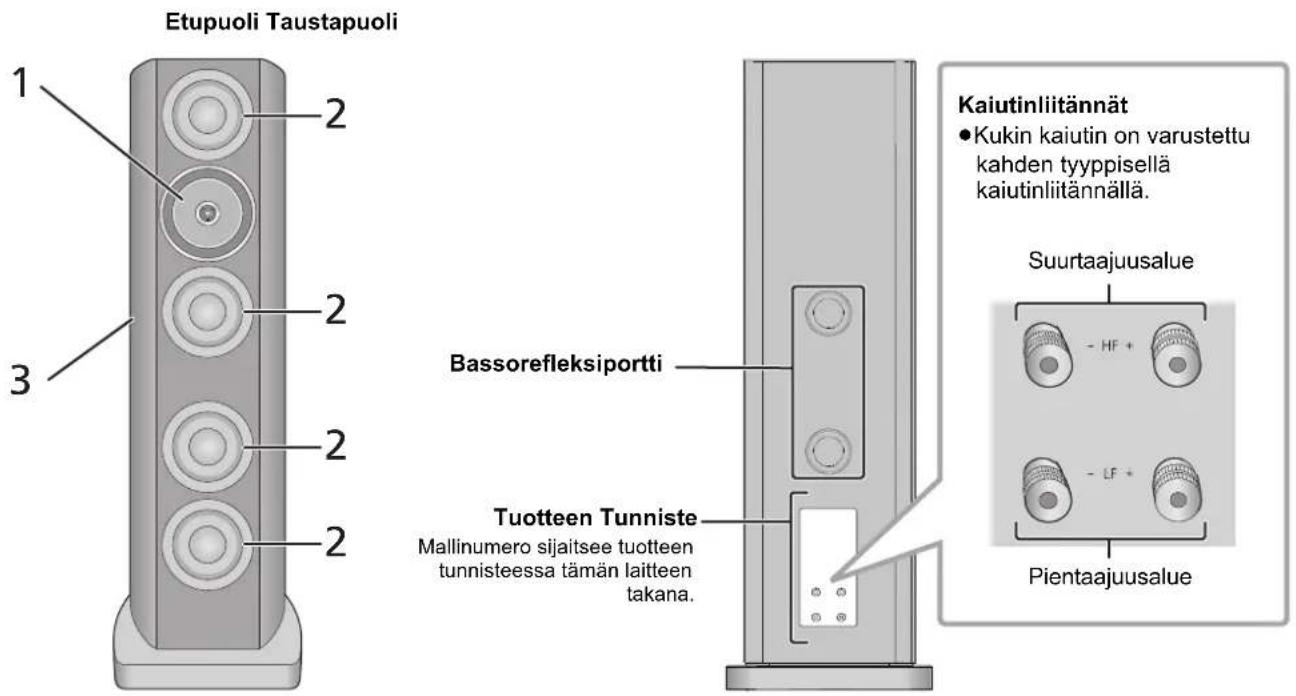

• Tekniset tiedot Tietoja kuvauksista näissä käyttöohjeissa ≥Näytettävät kuvat voivat poiketa käytettävästä laitteesta. ∏ 4 piikkijalkaa ∏ 4 piikkijalkasuojusta ∏ 4 välilevyä ∏ 1 puhdistusliina ∏ 2 lyhyttä johdinta ∏ 1 kaiutinverkko (113) SB-R1_SQT0465_PPCEBEGGN_mst.book 5 ページ ２０１５年１月２３日　金曜日　午後４時４３分6 Tietoja tästä laitteesta ∫ Kaiuttimen osien nimet ja ominaisuudet ∫ Suositellut laitteet Suosittelemme käyttämään Technicsin laitteita (lisävaruste) paremman äänenlaadun takaamiseksi. p. 15

Litteä koaksiaalinen 2-teinen kaiutinyksikkö Hiljattain kehitetylle litteälle koaksiaaliselle kaksiteiselle kaiutinyksikölle on tyypillistä kupumaisen diskanttikaiutin, joka kykenee toistamaan jopa 100 kHz:n taajuuksia ja joka sisältää jäykän ja samalla kuitenkin kevyen hiilikuitukartion. Lisäksi kaiutinyksikössä on litteä keskialuekartio, joka poistaa taajuudelle tyypillisen häiriön, joka johtuu kartiomaisen kalvon aiheuttamasta ontelovaikutuksesta. Tuloksena saadaan pisteäänilähde, joka saavuttaa loistavan äänen lokalisoinnin ja antaa pehmeät suuntausominaisuudet koko taajuusalueelle ilman huippuja tai kuoppia.

Pienisäröinen pitkäiskuinen bassokaiutin Bassokaiutin tarjoaa pienisäröisen ja loistavan vasteen toistettaessa taajuuksia jopa laajalla amplitudilla, taaten laajalla dynaamisella alueella toistuvan bassoäänen.

Erittäin jäykkä pyöreämuotoinen kotelo Suunniteltu poistamaan häiritsevää tärinää, taipumista, heijastumista ja seisovia aaltoja, kotelo sallii luotettavan ja rikkaan äänitunnelman toistamisen.Tuotteen nimi MallinumeroStereo päätevahvistin SE-R1Verkkoaudion ohjauslaite SU-R1

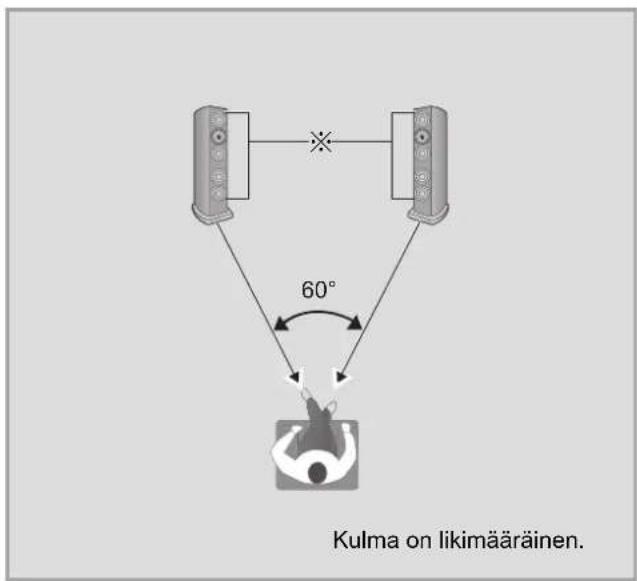

Etupuoli TaustapuoliBassorefleksiporttiKaiutinliitännät≥Kukin kaiutin on varustettu kahden tyyppisellä kaiutinliitännällä.Tuotteen TunnisteMallinumero sijaitsee tuotteentunnisteessa tämän laitteentakana.PientaajuusalueSuurtaajuusalue (114) SB-R1_SQT0465_PPCEBEGGN_mst.book 6 ページ ２０１５年１月２３日　金曜日　午後４時４３分7 Suomi Asennus ≥Kunkin kaiuttimen kantamiseen ja asennukseen tarvitaan vähintään kaksi henkilöä. ≥Älä kosketa kaiutinyksikköjä. Niin tekemällä seurauksena saattaa olla virheellinen äänenlaatu. ≥Sijoita kaiuttimet suunnilleen samalle etäisyydelle kuuntelupaikasta. ≥Kaiuttimet lähettävät bassoäänen bassorefleksiporteista takana ja edessä. Asenna kaiuttimet vähintään 5 cm:n etäisyydelle seinistä, jotta ne eivät peitä takana olevia bassorefleksiportteja. ≥Pidä vahvistin tai mikä tahansa muu laite ja kaiuttimet vähintään 1 cm etäisyydellä toisistaan. ∫ Optimaalista asentoa varten Bassoäänien laatu ja äänenvoimakkuus, äänen paikannusominaisuus, äänitunnelma ja muut äänenlaatua määrittävät tekijät vaihtelevat tämän laitteen asennuspaikan, kuunteluasennon, tilan olosuhteiden ja muiden tekijöiden mukaan. Katso alla olevia tietoja, kun asennat kaiuttimet. Asennuspaikan määrittäminen. ≥Kunkin kaiuttimen paino on noin 72 kg. Tarkista, että asennuspaikka on riittävän vahva kannattamaan kyseisen painon. ≥Jos haluat varmistaa kaiuttimet kaatumista vastaan, ota yhteyttä asennuksen ammattilaiseen. Lattian ja seinän kestävyys on varmistettava. (> 10) ≥Aseta kaiuttimet tasaiselle, vakaalle alustalle. Jos kaiuttimet huojuvat sijoittamisen jälkeen, käytä välilevyjä. (> 8) ≥Vasemman ja oikean kaiuttimen välisen äänenlaatueron minimoimiseksi, asenna ne siten, että niiden ympärillä olevat akustiset olosuhteet (äänen heijastuminen ja imeytyminen) ovat samanlaiset. Etäisyyksien säätäminen kaiuttimien takaosan ja seinän välillä Jos asennat kaiuttimet lähelle seinää tai kulmaa, bassoääni on voimakkaampi. Jos kaiuttimet ovat kuitenkin liian lähellä sitä, äänen paikannusominaisuus ja äänitunnelma voivat heikentyä. Jos tapahtuu näin, säädä kaiuttimien välistä etäisyyttä, jonka olisi oltava välillä 30 cm - 60 cm. (Huomaa, että kaiuttimien ja sivuseinien välisen etäisyyden olisi oltava suurempi kuin 60 cm.) ≥Älä vedä kaiuttimia voimakkaasti. Tekemällä niin saatetaan aiheuttaa tukijalkojen pehmusteiden irtoaminen sekä vahingoittaa kaiuttimia ja lattiaa. Kaiuttimen korkeuden ja kulman säätäminen Suuntaa kaiuttimien etupuoli kuuntelijaa kohti. Näitä vaiheita noudattamalla autetaan kaiuttimia tarkemman äänen paikannuksen tuottamisessa. Huoneen akustiikan ja kaiuttimien asettelun säätäminen Huoneen ympäristöstä riippuen (mukaan lukien huoneen koko ja muoto, etäisyys seinistä ja kaikutaso) tietyt äänet voivat korostua liiallisesti tai häipyä, jolloin niitä on vaikea kuulla. Kyseisissä tapauksissa kaikutason säätäminen liikuttamalla kaiuttimia, muuttamalla kuunteluasentoa tai peittämällä seinät ja ikkunat paksuilla verhoilla saattaa ratkaista ongelman. ≥Piikkijalat saattavat korostaa äänenlaatua. (> 8) 60° esim. Kulma on likimääräinen. ※ Kaiutinyksiköt

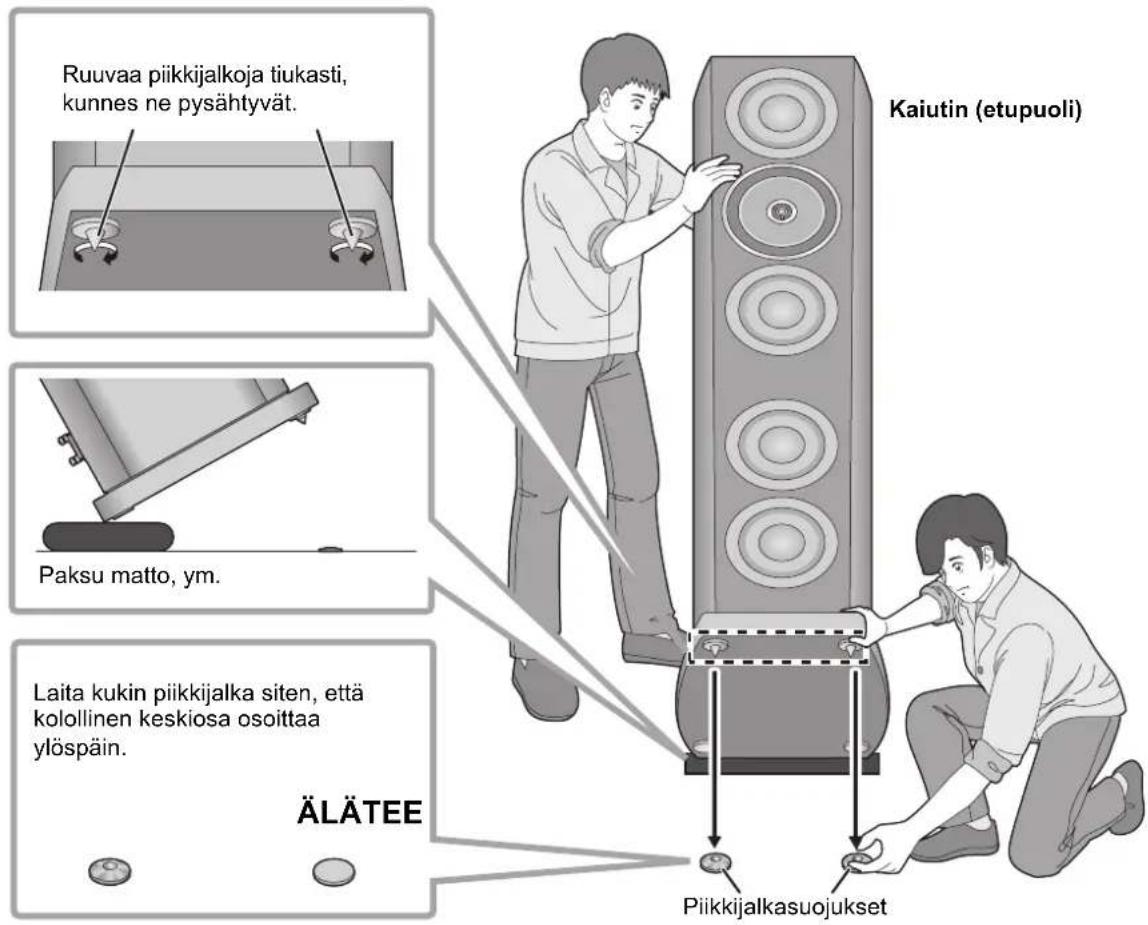

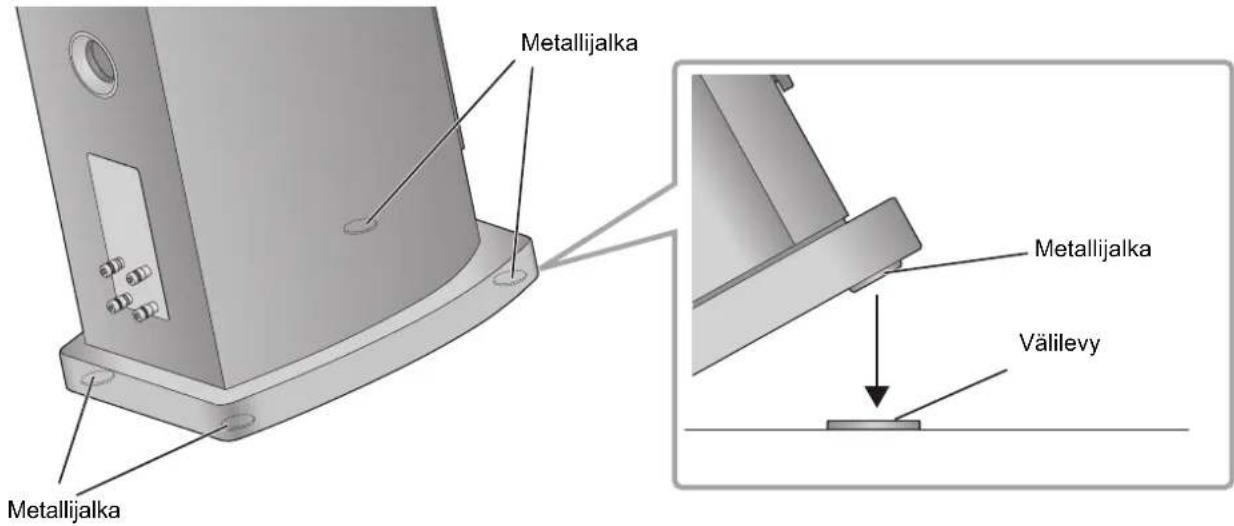

(115) SB-R1_SQT0465_PPCEBEGGN_mst.book 7 ページ ２０１５年１月２３日　金曜日　午後４時４３分8 ∫ Välilevyjen kiinnittäminen Sijoita kaiuttimet vahingoittumattomalle pinnalle kuten lattialla olevan maton päälle tai pinnalle, jonka vahingoittuminen ei haittaa sinua. ≥Jos kaiuttimet huojuvat, laita välilevyt metallijalkojen alle. Tämä ehkäisee metallijalkoja huojumasta kaiuttimen sijaintipaikalla. ∫ Piikkijalkojen kiinnittäminen Piikkijalat saattavat korostaa äänenlaatua. Tietoja välilevyistä ja piikkijaloista ≥Säilytä piikkijalkaa lasten ulottumattomissa nielaisemisen estämiseksi. ≥Panasonic ei ole vastuussa mistään onnettomuuksista tai vahingoista, jotka aiheutuvat tuotteen sopimattomasta asennuksesta tai käsittelystä. Älä kiinnitä lisävarusteita millään muulla kuin käyttöohjeiden kuvaamalla tavalla. ≥Kunkin kaiuttimen paino on noin 72 kg. Kun kallistat kaiuttimia piikkijalkojen asettamiseksi, varmista, että työhön osallistuu vähintään kaksi henkilöä. Kun kiinnitetään piikkijalkoja, toimi varovasti, jotta vältetään sormien tai varpaiden jääminen kaiuttimen ja lattian väliin tai kaiuttimien kaatuminen. Lisäksi varmista, että levität paksun maton tai vastaavan esineen sille lattian puolelle, jolle kallistat kaiuttimia, jotta estetään lattian vahingoittuminen. ≥Koska kukin piikkijalka kannattaa noin 18 kg painoa, piikkijalat voivat jättää merkkejä ja koloja asennuspaikkaan. Estääksesi piikkijalkoja vahingoittamasta aluetta, käytä toimitettuja piikkijalkasuojuksia tai osta laajalla kosketuspinnalla varustetut riittävän vahvat piikkijalkasuojukset. ≥Kaiuttimien liikuttaminen piikkijalkojen kanssa voi vahingoittaa lattiaa. Ennen asennuspaikan muuttamista, poista piikkijalat. Metallijalka Välilevy Metallijalka Metallijalka (116) SB-R1_SQT0465_PPCEBEGGN_mst.book 8 ページ ２０１５年１月２３日　金曜日　午後４時４３分9 Suomi 1 Kallista kaiuttimia taaksepäin ja ruuvaa piikkijalat etumetallijalkojen ruuvinreikiin. Kun käytetään piikkijalkojen suojuksia, laita ne piikkijalkojen alle. 2 Samalla kun kohdistat piikkijalkojen kärjet piikkijalkasuojuksissa oleviin koloihin, palauta kaiutin hitaasti pystyasentoon. 3 Samalla tavalla kuin vaiheessa 1, kallista kaiutinta eteenpäin ja ruuvaa piikkijalat takametallijalkojen ruuvinreikiin. Kun käytetään piikkijalkojen suojuksia, laita ne piikkijalkojen alle. 4 Jos kaiuttimet huojuvat, laita välilevyt piikkijalkasuojusten alle. (> 8) Piikkijalkasuojukset Kaiutin (etupuoli) Paksu matto, ym. Ruuvaa piikkijalkoja tiukasti, kunnes ne pysähtyvät. Laita kukin piikkijalka siten, että kolollinen keskiosa osoittaa ylöspäin. ÄLÄTEE (117) SB-R1_SQT0465_PPCEBEGGN_mst.book 9 ページ ２０１５年１月２３日　金曜日　午後４時４３分10 Kaiuttimet saattavat kaatua turman yhteydessä kuten maanjäristys tai muu onnettomuus. Turvallisuutesi vuoksi muista varmistaa kaiuttimet kaatumisen varalta. Kukin kaiutin painaa noin 72 kg kaikkiaan. Tarkista, että kaiuttimen sijaintipaikat ovat riittävän vahvoja kannattamaan kyseisen painon. Lisätietoja varten ota yhteys ammattitaitoiseen asentajaan. ∫ Kun varmistetaan kaiuttimet vaakasuoralle pinnalle (lattia, ym.) Varmista kukin kaiutin lattiaan kaapeleilla tai vastaavilla välineillä kuten osoitetaan kuvassa. ∫ Kun varmistetaan kaiuttimet pystysuoralle pinnalle (seinä, ym.) Silmukoi nauha tai vastaava esine jokaisen kaiuttimen ympärille ja kiinnitä se tukevaan seinään tai pylvääseen vahvalla kaapelilla, ketjulla tai vastaavalla osalla kuvan mukaisesti.

≥Edellä kuvatut toimet eivät takaa suojaa kaikkia turmia ja onnettomuuksia vastaan, mukaan lukien maanjäristykset. Huomaa, että Panasonic ei vastaa mistään vahingoista kaiuttimille, niiden asennuspaikoille tai muille esineille, jotka aiheutuvat työstä, joka suoritetaan kaiuttimien varmistamiseksi kaatumista vastaan. ≥Piikkijalkojen käyttäminen tekee kaiuttimista alttiimmat kaatumiselle. Kaiuttimien putoamisen ehkäiseminen (118) SB-R1_SQT0465_PPCEBEGGN_mst.book 10 ページ ２０１５年１月２３日　金曜日　午後４時４３分11 Suomi Liitännät Kaiuttimia ei toimiteta kaiuttimen johtojen kanssa. Liitäntää varten, käytä kaupallisesti saatavilla olevia kaiuttimen johtoja.

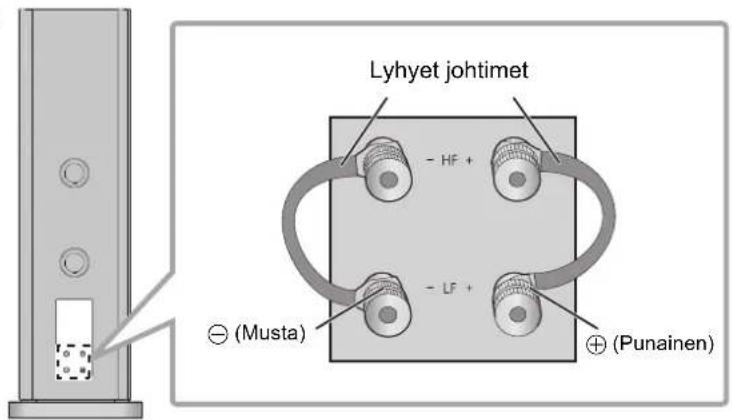

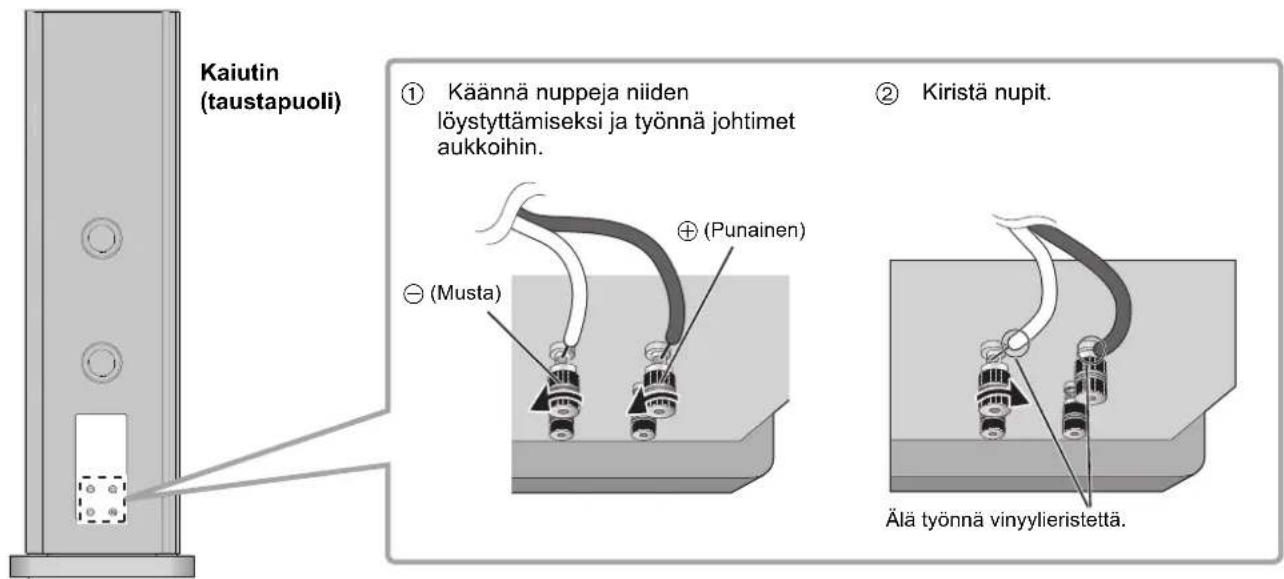

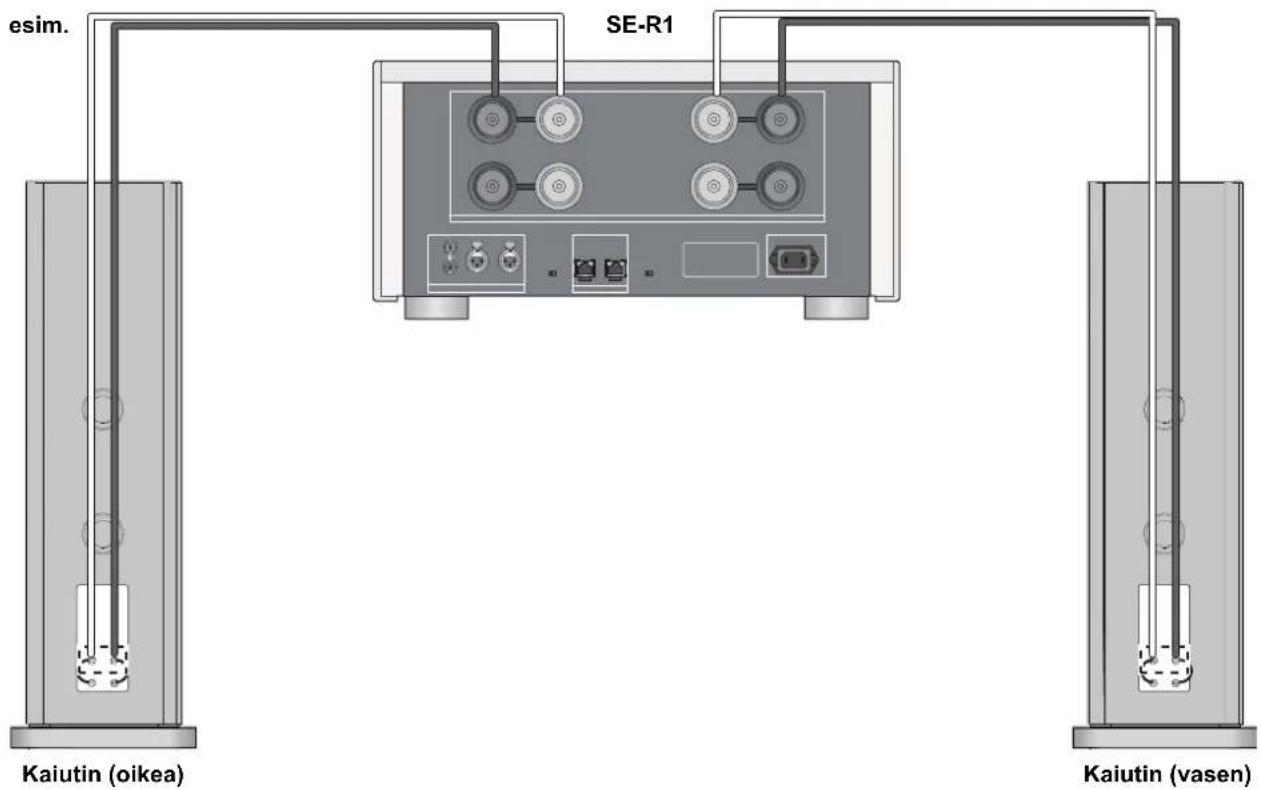

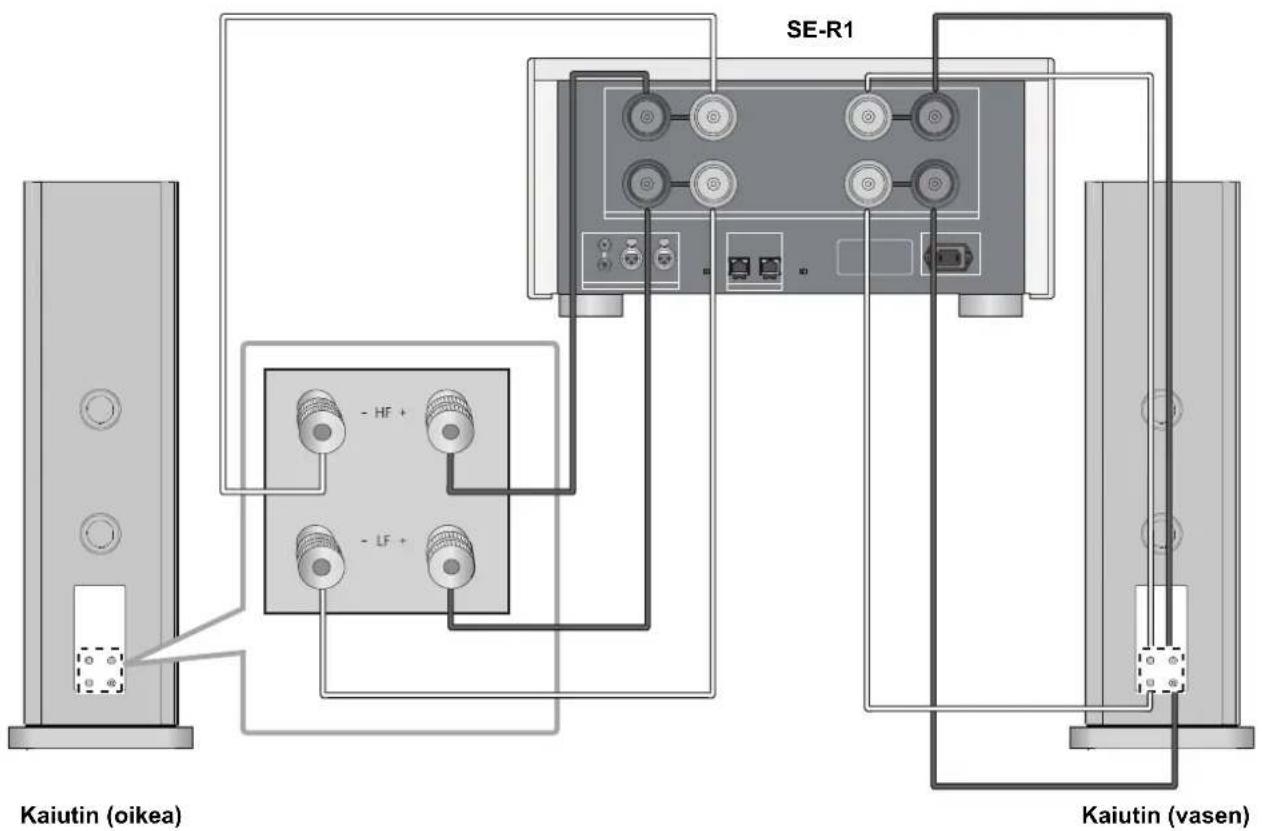

≥ Varo laittamasta ristiin (oikosulku) tai kääntämästä kaiuttimien johtojen napaisuutta, koska se voi vahingoittaa vahvistinta. Kaiuttimen johtojen liittäminen 1 Käännä nuppeja niiden löystyttämiseksi ja työnnä johtimet aukkoihin. 2 Kiristä nupit. - (Musta) + (Punainen) Älä työnnä vinyylieristettä. Kaiutin (taustapuoli) ÄLÄ (119) SB-R1_SQT0465_PPCEBEGGN_mst.book 11 ページ ２０１５年１月２３日　金曜日　午後４時４３分12 ≥Ennen liitäntää sammuta vahvistin ja irrota sen virtajohto. ≥Jos haluat lisätietoja, katso vahvistimen käyttöohjeita. ∫ Yksijohtoinen liitäntä 1 Yhdistä lyhyet johtimet. 2 Liitä vahvistin ja kaiuttimet kaiutinjohdoilla (kaupallisesti saataville). Vahvistimeen liittäminen Lyhyet johtimet - (Musta) + (Punainen) Kaiutin (taustapuoli) Kaiutin (vasen) Kaiutin (oikea) esim. SE-R1 (120) SB-R1_SQT0465_PPCEBEGGN_mst.book 12 ページ ２０１５年１月２３日　金曜日　午後４時４３分13 Suomi ∫ Kaksoisjohdotusliitäntä ≥Lyhyitä johtimia (toimitettu) ei käytetä kaksoisjohdotusliitännässä.

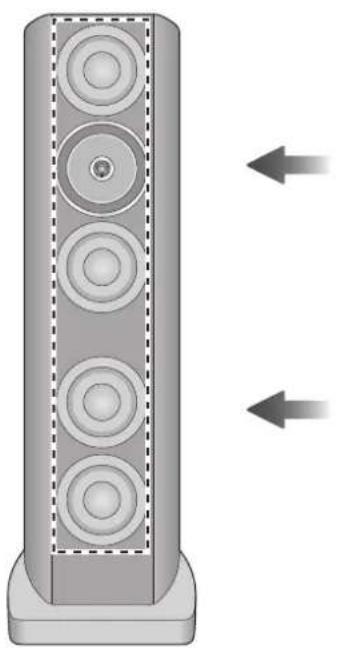

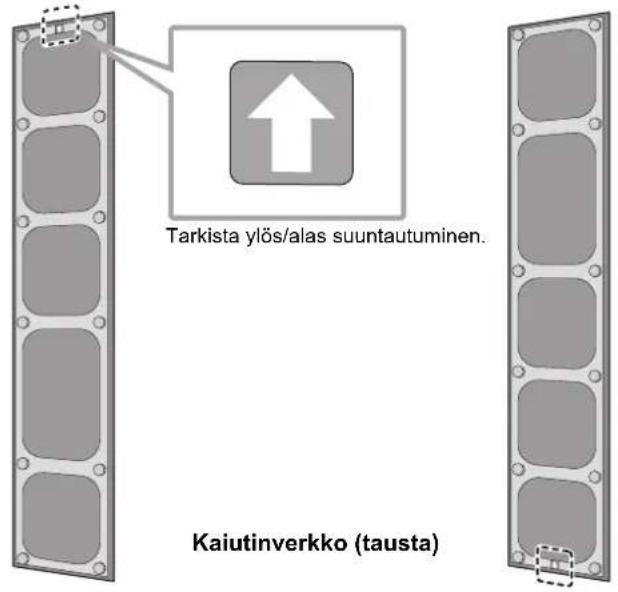

≥ Älä liikuta kaiutinta, kun kaiuttimen johtoja liitetään. Tämä saattaa aiheuttaa sähköiskun. ≥ Kun liitännät on suoritettu loppuun, vedä kaiuttimen johtoja hieman tarkistaaksesi, että ne on liitetty kunnolla. ≥ Johdota liitäntöjen napaisuus (+/-) oikein. Mikäli ei tehdä näin, se saattaa aiheuttaa negatiivisia stereovaikutuksia tai toimintahäiriöitä. esim. SE-R1 Kaiutin (vasen) Kaiutin (oikea) (121) SB-R1_SQT0465_PPCEBEGGN_mst.book 13 ページ ２０１５年１月２３日　金曜日　午後４時４３分14 Kaiutinverkkojen kiinnittäminen Kaiuttimen mukana toimitetaan kaiutinverkot, jotka suojaavat kaiutinyksikköjä pölyltä. Käytä magneetteja kaiutinverkkojen kiinnittämiseksi kaiutinyksiköihin. Kaiutinverkkojen liittämiseksi oikein, tarkista niiden ylös/alas suuntautuminen katsoen alla olevaa kuvaa.

≥Voit nauttia paremmasta äänenlaadusta poistamalla kaiutinverkot ennen toistoa. Kaiutin (etupuoli) Kaiutinverkko (tausta) Tarkista ylös/alas suuntautuminen. ÄLÄTEE (122) SB-R1_SQT0465_PPCEBEGGN_mst.book 14 ページ ２０１５年１月２３日　金曜日　午後４時４３分15 Suomi Huomautuksia käyttöön Kaiuttimien suojaamiseksi liiallisen tulosignaalin aiheuttamia vaurioita vastaan, noudata seuraavia varotoimia: ≥Alenna äänenvoimakkuutta seuraavissa tapauksissa vahinkojen välttämiseksi: jKun toistetaan säröytynyttä ääntä. jKun kaiuttimet vastaanottavat huutoa mikrofonista tai levysoittimesta, kohinaa FM-lähetyksistä tai jatkuvaa signaalia oskillaattorista, testilevyltä tai elektronisesta instrumentista. jKun säädetään äänenlaatua. jKun kytketään vahvistin päälle tai pois päältä. ≥Vältä äänenvoimakkuuden nostamista liian paljon, kun korostetaan diskanttiääntä graafisella taajuuskorjaimella tai muilla säätimillä. ≥Vältä lähettämästä liian kovaa ääntä pienitehoisella vahvistimella. Niin tekeminen lisää vahvistimen harmonista kokonaissäröä ja se saattaa vahingoittaa kaiuttimia. ≥Saatat vahingoittaa kaiuttimia ja lyhentää niiden käyttöikää, jos toistat ääntä erittäin voimakkaasti pitkiä aikoja. ≥Älä kosketa kaiuttimen liittimiä käsilläsi tai muilla esineillä, kun kaiuttimet ovat käytössä. Käyttöolosuhteista riippuen näin tekemällä altistutaan suurjännitteelle. Laitteen hoito Puhdista kaiuttimet toimitetulla puhdistusliinalla. ≥Kun lika on kovassa, purista kostea liina hyvin ja pyyhi lika pois. Lopuksi pyyhi kuivalla liinalla. ≥Älä käytä liuottimia kuten bensiiniä, ohennusainetta, alkoholia, keittiön puhdistusaineita, kemiallista pyyhintä, ym. Tämä saattaa aiheuttaa muutoksia ulkokuoren tai pinnoitteen irtoamista. Tekniset tiedot

≥ Tekniset tiedot voivat muuttua ilman eri ilmoitusta. ≥ Paino ja mitat ovat likimääräisiä. Tyyppi 3,5-teinen 6 kaiutinta, bassorefleksityyppi (koaksiaalinen 2-teinen keskiäänialue/sisäiset diskanttikaiuttimet) Kaiutinyksikkö Bassokaiutin 16 cm kartio tyyppi k4 Keskiäänialue/Diskanttikaiutin Koaksiaalinen 16 cm litteä tyyppi k1 / 2,5 cm kupumainen tyyppi k1 Impedanssi 4 ≠ Tuloteho (IEC) 300 W (MAX) 150 W (RATED) Äänenpainetaso 88 dB (2,83 V/m) 85 dB (W/m) Taajuusalue 20 Hz - 100 kHz (-16 dB) 28 Hz - 90 kHz (-10 dB) Jakotaajuus 300 Hz, 3 kHz Mitat (LkKkS) 408 mmk1.260 mmk522 mm Paino Noin 72 kg Käyttölämpötila-alue 0
