GEBRUIKSAANWIJZING SBG90E TECHNICS

Dank u voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

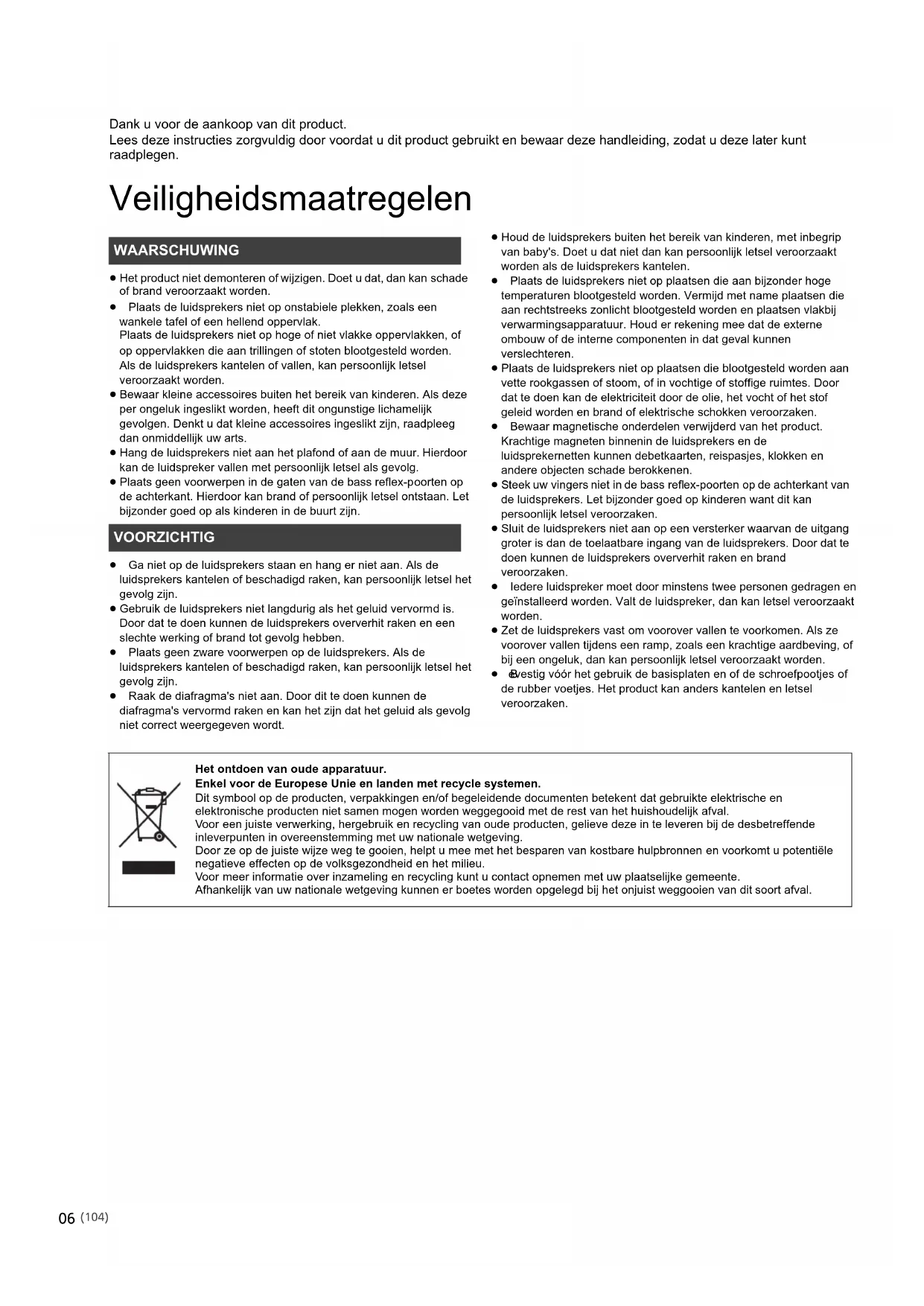

Veiligheidsmaatregelen

WAARSCHUWING

• Het product niet demonteren of wijzigen. Doet u dat, dan kan schade of brand veroorzaakt worden.
• Plaats de luidsprekers niet op onstabiele plekken, zoals een wankele tafel of een hellend oppervlak. Plaats de luidsprekers niet op hoge of niet vlakke oppervlakken, of op oppervlakken die aan trillingen of stoten blootgesteld worden. Als de luidsprekers kantelen of vallen, kan persoonlijk letsel veroorzaakt worden.
• Bewaar kleine accessoires buiten het bereik van kinderen. Als deze per ongeluk ingeslikt worden, heeft dit ongunstige lichamelijk gevolgen. Denkt u dat kleine accessoires ingeslikt zijn, raadpleeg dan onmiddellijk uw arts.
• Hang de luidsprekers niet aan het plafond of aan de muur. Hierdoor kan de luidspreker vallen met persoonlijk letsel als gevolg.
• Plaats geen voorwerpen in de gaten van de bass reflex-poorten op de achterkant. Hierdoor kan brand of persoonlijk letsel ontstaan. Let bijzonder goed op als kinderen in de buurt zijn.

VOORZICHTIG

• Ga niet op de luidsprekers staan en hang er niet aan. Als de luidsprekers kantelen of beschadigd raken, kan persoonlijk letsel het gevolg zijn.
• Gebruik de luidsprekers niet langdurig als het geluid vervormd is. Door dat te doen kunnen de luidsprekers oververhit raken en een slechte werking of brand tot gevolg hebben.
• Plaats geen zware voorwerpen op de luidsprekers. Als de luidsprekers kantelen of beschadigd raken, kan persoonlijk letsel het gevolg zijn.

• Raak de diafragma's niet aan. Door dit te doen kunnen de diafragma's vervormd raken en kan het zijn dat het geluid als gevolg niet correct weergegeven wordt.

• Houd de luidsprekers buiten het bereik van kinderen, met inbegrip van baby's. Doet u dat niet dan kan persoonlijk letsel veroorzaakt worden als de luidsprekers kantelen.

• Plaats de luidsprekers niet op plaatsen die aan bijzonder hoge temperaturen blootgesteld worden. Vermijd met name plaatsen die aan rechtstreeks zonlicht blootgesteld worden en plaatsen vlakbij verwarmingsapparatuur. Houd er rekening mee dat de externe ombouw of de interne componenten in dat geval kunnen verslechteren.
• Plaats de luidsprekers niet op plaatsen die blootgesteld worden aan vette rookgassen of stoom, of in vochtige of stoffige ruimtes. Door dat te doen kan de elektriciteit door de olie, het vocht of het stof geleid worden en brand of elektrische schokken veroorzaken.
• Bewaar magnetische onderdelen verwijderd van het product. Krachtige magneten binnenin de luidsprekers en de luidsprekernetten kunnen debetkaarten, reispasjes, klokken en andere objecten schade berokkenen.
• Steek uw vingers niet in de bass reflex-poorten op de achterkant van de luidsprekers. Let bijzonder goed op kinderen want dit kan persoonlijk letsel veroorzaken.
• Sluit de luidsprekers niet aan op een versterker waarvan de uitgang groter is dan de toelaatbare ingang van de luidsprekers. Door dat te doen kunnen de luidsprekers oververhit raken en brand veroorzaken.
• Iedere luidspreker moet door minstens twee personen gedragen en geïnstalleerd worden. Valt de luidspreker, dan kan letsel veroorzaakt worden.
• Zet de luidsprekers vast om voorover vallen te voorkomen. Als ze voorover vallen tijdens een ramp, zoals een krachtige aardbeving, of bij een ongeluk, dan kan persoonlijk letsel veroorzaakt worden.
• Úvestig vóór het gebruik de basisplaten en of de schroefpootjes of de rubber voetjes. Het product kan anders kantelen en letsel veroorzaken.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Inhoudsopgave

Veiligheidsmaatregelen 06

Accessoires....07

Over dit toestel 08

Installatie....09

Aansluitingen 16

Bevestigen van de luidsprekernetten 18

Opmerkingen over het gebruik 19

Verzorging van het toestel.... 19

Specificaties 19

Over de beschrijvingen die in deze handleiding staan

- De afbeeldingen kunnen afwijken van uw toestel.

Accessoires

□ 4 Schroefpootjes (TBLA40861)

4 Schroefpootkapjes (TYL0079)

4 Rubber voetjes (TBLG32691)

□ 12 Basisplaatschroeven (THEL155Z)

□ 2 Basisplaten A (TBLA40852)

□ 2 Basisplaten B (TBLA41091)

□ 4 Afstandselementen (TMKK653)

□ 1 Luidsprekernet (TTJ0006-A)

□ 1 Reinigingsdoek (TXFPE01LHUU)

Bevestig vóór het gebruik de basisplaten en of de schroefpootjes of de rubber voetjes.

- Bewaar kleine accessoires buiten het bereik van kinderen om inslikken ervan te voorkomen.

[NO TEXT]

• De productnummers die in deze handleiding verstrekt worden, zijn correct met ingang van februari 2017. Ze kunnen aan wijzigingen onderhevig zijn.
• De luidsprekers worden niet met luidsprekerkabels geleverd. Gebruik voor de aansluiting in de handel verkrijgbare luidsprekerkabels.

Over dit toestel

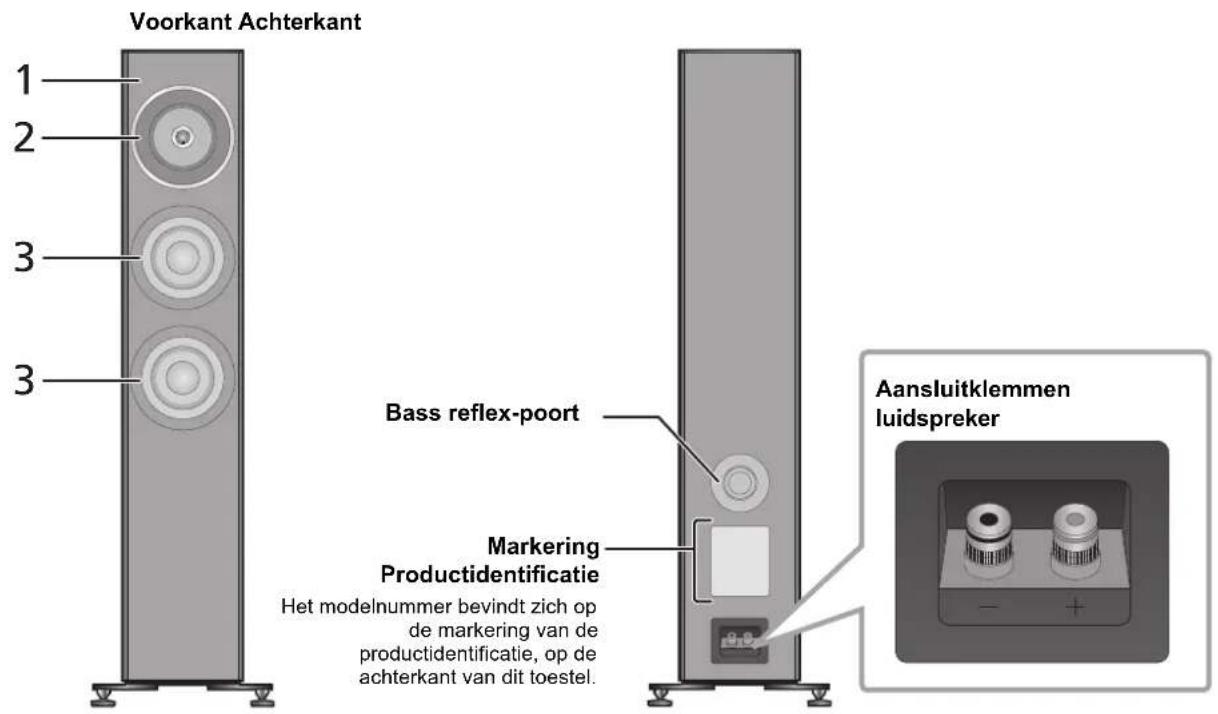

■ Namen van onderdelen en kenmerken van de luidsprekers

Voorkant Achterkant 1 2 3 3 Bass reflex-poort Markering Productidentificatie Het modelnummer bevindt zich op de marking van de productidentificatie, op de achterkant van dit toestel. Aansluitklemmen luidspreker

1 Evenwichtige architectuur voor de montage van de luidsprekerdriver

De luidsprekereenheid die op het onderste klankbord in de kast op het eigen zwaartepunt gemonteerd is, is ontworpen om de trillingen die het zelf genereert te onderdrukken. De luidsprekereenheid is niet op het voorste klankbord gemonteerd om de overdracht van ongewenste trillingen van de luidsprekereenheid naar het klankbord te minimaliseren. Het resultaat is een luidspreker die een realistisch, ruimtelijk geluidsveld levert dat uit een doordringend en helder geluid bestaat waarvan de frequenties van laag tot superhoog variëren.

Coaxiaal tweewegsysteem

De nieuw ontwikkelde unit met midden tot hoge frequentie wordt gekenmerkt door een coaxiaal tweewegsysteem dat de ontwerpconcepten erft die voor onze high-end modellen ontwikkeld werden: een puntvormige geluidsbron en lineaire fasereproductie. Het systeem, dat ontworpen is voor een accurate geluidslokalisatie, stelt de luidspreker in staat op heldere wijze diverse geluiden, die door muziekinstrumenten geproduceerd worden, weer te geven teneinde een tridimensionaal geluidsveld te herscheppen.

2 Lange-slag woofers met lage vervorming

De luidspreker bevat twee woofers die uit componenten bestaan zoals dubbele magneten, lange spreekspoelen en koperen ringen. Als resultaat kan de luidspreker een bass-geluid verstrekken dat lage vervorming en een superbe respons biedt bij de reproductie van frequenties met zelfs een grote amplitude.

■ Aanbevolen apparatuur

Wij raden aan (optionele) apparatuur van Technics te gebruiken voor een superieure geluidskwaliteit.

Productnaam Modelnummer
Geïntegreerde Stereo Versterker SU-G700
Netwerkaudioversterker SU-G30

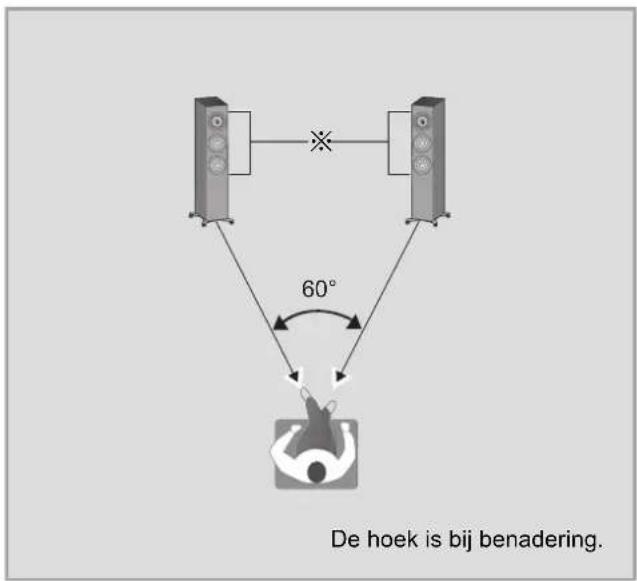

Installatie

bijv.

60° De hoek is bij benadering.

※ Luidsprekereenheden

• ledere luidspreker moet door minstens twee personen gedragen en geïnstalleerd worden.
• Raak de luidsprekereenheden niet aan. Dit kan resulteren in een onjuiste audiokwaliteit.
• Plaats de luidsprekers op ongeveer dezelfde afstand van de luisterpositie.
• De luidsprekers produceren lage tonen uit de bass reflex-poorten op zowel de achterkant als de voorkant. Installeer de luidsprekers op minstens 5 cm van de muren zodat deze de bass reflex-poorten op de achterkant niet bedekken.
• Houd de versterker, of ieder ander apparaat, en de luidsprekers, op minstens 1 cm van elkaar verwijderd.

■ Voor een optimale opstelling

De kwaliteit en het volume van het basgeluid, de prestaties van de geluidslokalisatie, de geluidsambiance en andere factoren die de audiokwaliteit bepalen, variëren en zijn afhankelijk van de plaats van installatie van dit toestel, de luisterpositie, de situatie van het vertrek en andere factoren. Raadpleeg onderstaande informatie wanneer u de luidsprekers installeert.

Vaststellen van de plaats van installatie.

• ledere luidspreker heeft een gewicht van ongeveer 32 kg. Controleer of de plaats van installatie sterk genoeg is om dit gewicht te dragen.
• Indien u de luidsprekers moet vastzetten om voorover kantelen te voorkomen, raadpleeg dan een installatie-specialist. De sterkte van de vloer en de muur moeten gecontroleerd worden. (⇒ 15)
• Zet de luidsprekers op een plat veilig oppervlak.
  Als de luidsprekers tijdens de plaatsing schommelen, gebruik dan de afstandselementen. (⇒ 13, 14)
• Om het verschil in audiokwaliteit tussen de linker en rechter luidsprekers te minimaliseren, moeten deze zo geïnstalleerd worden dat de akoestiek (weerkaatsing en absorptie van geluid) eromheen hetzelfde is.

Regelen van de afstanden tussen de achterkant van de luidsprekers en de muren

Als de luidsprekers vlakbij een muur of in een hoek geïnstalleerd worden, zal het basgeluid krachtiger zijn. Als de luidsprekers echter te dichtbij een muur of een hoek staan, kunnen de prestaties van de geluidslokalisatie en de geluidsambiance verslechteren. Als dat gebeurt, regel dan de afstand tussen de luidsprekers en de muur er vóór, die tussen de 30 cm en de 60 cm moet zijn (houd er rekening mee dat de afstand tussen de luidsprekers en de zijmuren groter dan 60 cm moet zijn.)

- Versleep de luidsprekers niet met kracht. Daardoor kunnen zowel de luidsprekers als de vloer beschadigd raken.

Hoekinstelling van de luidsprekers

Richt de hoek van de voorkant van de luidsprekers naar de luisteraar toe. Door deze stappen te volgen zullen de luidsprekers een preciezere geluidslokalisatie verstrekken.

Regelen van de akoestiek van het vertrek en opstelling van de luidspreker

Afhankelijk van het vertrek (met inbegrip van de afmetingen en de vorm van het vertrek, de afstand ten opzichte van de muren en het nagalmniveau), kunnen bepaalde geluiden overdreven of juist onderdrukt worden waardoor ze moeilijk te beluisteren zijn. In dergelijke gevallen kan het nagalmniveau afgesteld worden door de luidsprekers te bewegen, de luisterpositie te veranderen of de muren en de ramen met dikke gordijnen te bedekken, waardoor het probleem kan worden verholpen.

- De schroefpootjes kunnen de audiokwaliteit verhogen. (→ 12)

De basisplaten bevestigen

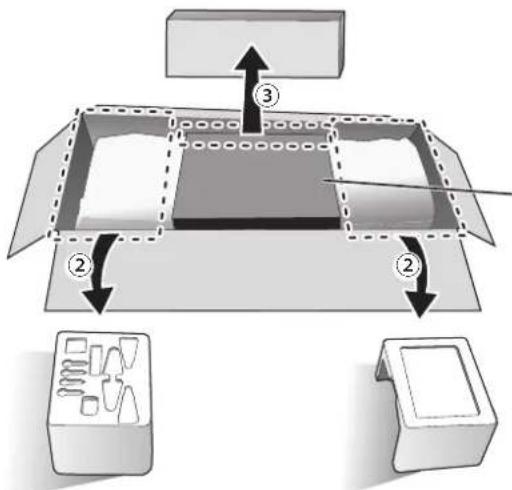

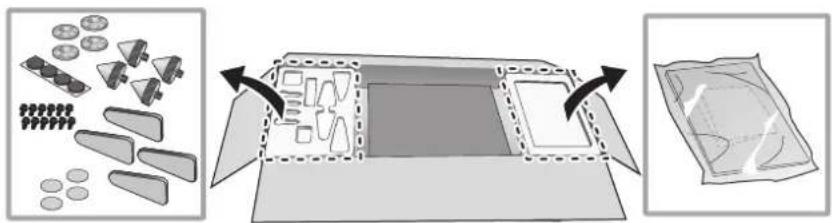

① Verwijder de accessoires.

- Haal de accessoires uit de piepschuim blokken en leg ze op een plaats buiten het bereik van kinderen.

② Leg de piepschuim blokken neer op een plaats die geschikt is voor het werk.
③ Verwijder de verpakkingsdoos van het luidsprekernet.

Laat het karton op zijn plaats zitten om de luidsprekereenheid te beschermen.

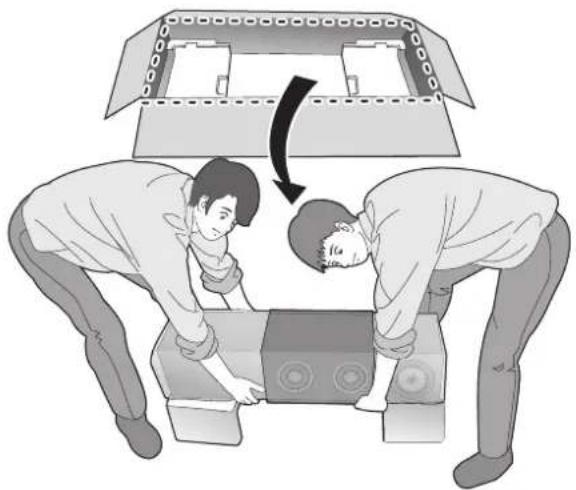

④ Plaats de luidspreker op de polystyrol blokken die in stap ② verwijderd werden.

- Houd rekening met de volgende punten wanneer u de luidspreker optilt. - Houd de bodem zo vast dat uw handen niet slippen.

⑤ Rol de beschermzakken (2 stuks) op om de bodem van de luidspreker te ontbloten.

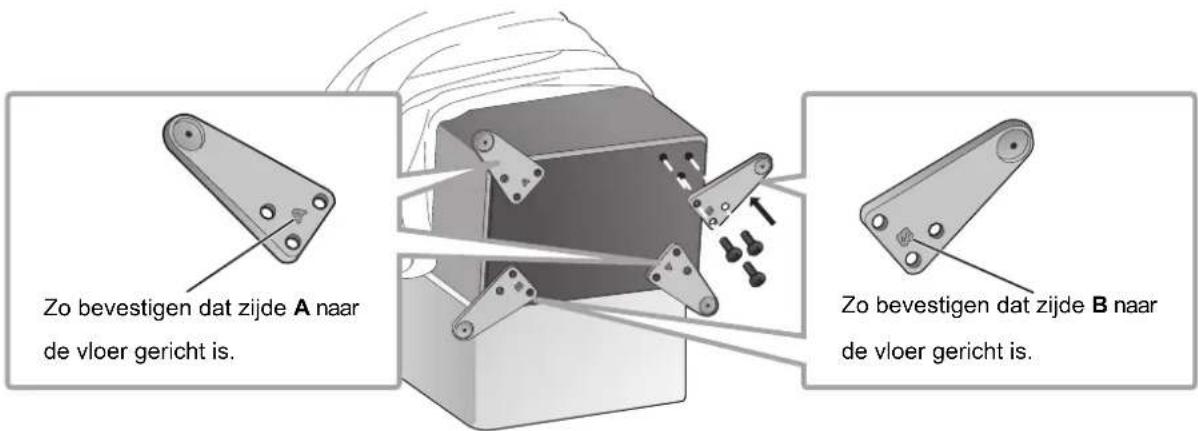

⑥ Zet de basisplaten (4 stuks) met de bijgeleverde schroeven stevig vast op de luidspreker.

Plaatsen van de luidspreker met gebruik van de rubber voetjes

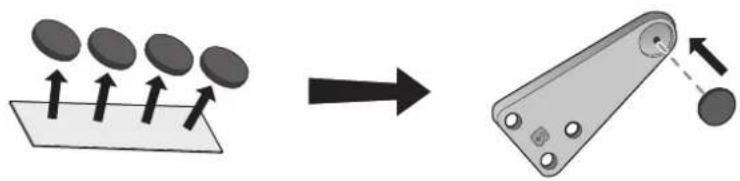

Bevestig de rubber voetjes (4 stuks) van tevoren in de uitsparingen op de basisplaten.

- Verwijder het afdekpapier van de rubber voetjes en duw ze stevig in de basisplaten zonder het kleefoppervlak van de rubber voetjes aan te raken.

- Draai de drie schroeven eerst met de hand slechts een klein beetje vast en draai ze daarna stevig vast met een schroevendraaier.

Zo bevestigen dat zijde A naar de vloer gericht is. Zo bevestigen dat zijde B naar de vloer gericht is.

- Nadat de basisplaten bevestigd zijn, moet gecontroleerd worden of ze niet wiebelen.

Plaatsen van de luidsprekers met gebruik van de schroefpootjes (→ 12)

Plaatsen van de luidspreker met gebruik van de rubber voetjes (→ 14)

Plaatsen van de luidsprekers met gebruik van de schroefpootjes

De schroefpootjes kunnen de audiokwaliteit verhogen.

• Panasonic is niet aansprakelijk voor ongevallen of schade van ongeacht welke aard, die veroorzaakt wordt door een oneigenlijke montage of hantering van het product. Bevestig de accessoires niet op een andere wijze dan in deze gebruiksaanwijzing beschreven wordt.
• ledere luidspreker heeft een gewicht van ongeveer 32 kg. Als u de luidsprekers kantelt om de schroefpootjes te bevestigen, zorg er dan voor dat dit werk door twee personen uitgevoerd wordt. Wees voorzichtig tijdens het bevestigen van de schroefpootjes om te voorkomen dat uw vingers of tenen tussen de luidspreker en de vloer bekneld raken en te vermijden dat de luidspreker omvalt. Zorg bovendien voor een dikke mat, of iets gelijkaardigs, die u op de vloer legt waar u de luidsprekers kantelt, om beschadiging van de vloer te voorkomen.
• Aangezien ieder schroefpootje een gewicht van minstens ongeveer 8 kg ondersteunt, kunnen deze schroefpootjes op de plaats van installatie sporen en inkepingen achterlaten. Om te voorkomen dat de schroefpootjes de vloer beschadigen, kunt u de bijgeleverde schroefpootkapjes gebruiken of schroefpootkapjes met een groot contactoppervlak en passende sterkte aanschaffen.
• Als u de luidsprekers met bevestigde schroefpootjes verplaatst, kan de vloer schade berokkend worden. Verwijder de schroefpootjes alvorens de plaats van installatie te veranderen.

Om beschadiging van de vloer te voorkomen, dient u twee dikke matten (of iets gelijkardigs) voor handen te hebben. Leg deze van tevoren op de plaats waar het uitpakken plaatsvindt en op de plaats waar de installatie plaatsvindt.

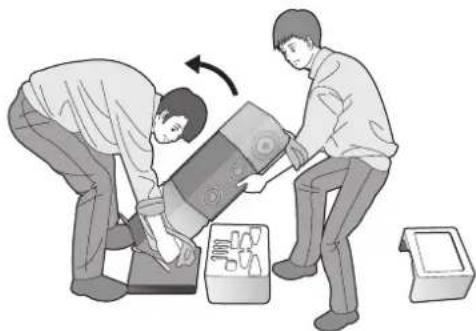

① Plaats de luidspreker verticaal op een dikke mat (of iets gelijkaardigs).

② Verwijder de beschermzakken (2 stuks) en het karton die de luidspreker afdekken.

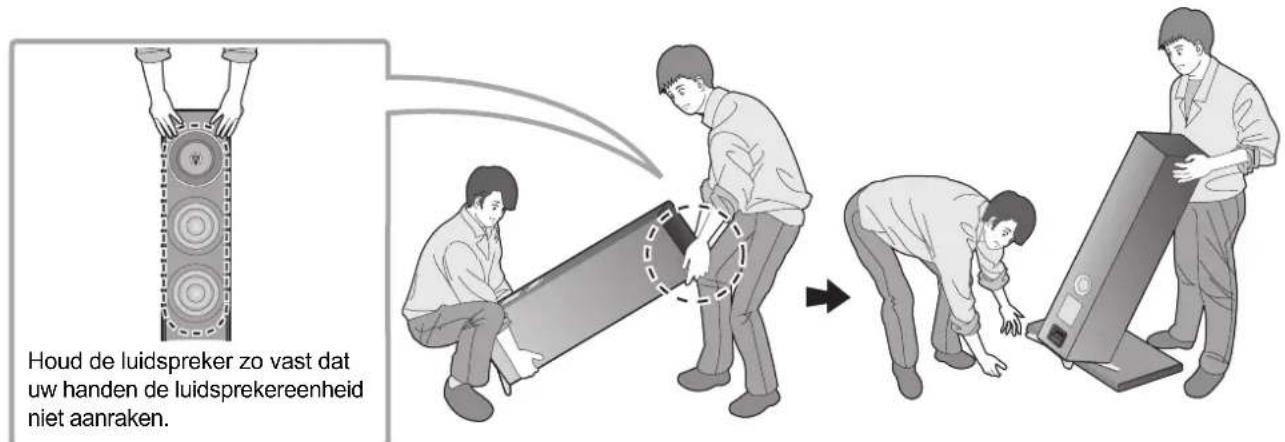

③ Verplaats de luidspreker naar de plaats van installatie terwijl deze voorover gekanteld is en zet hem op een dikke mat (of iets gelijkaardigs).

Houd de luidspreker zo vast dat uw handen de luidsprekereenheid niet aanraken.

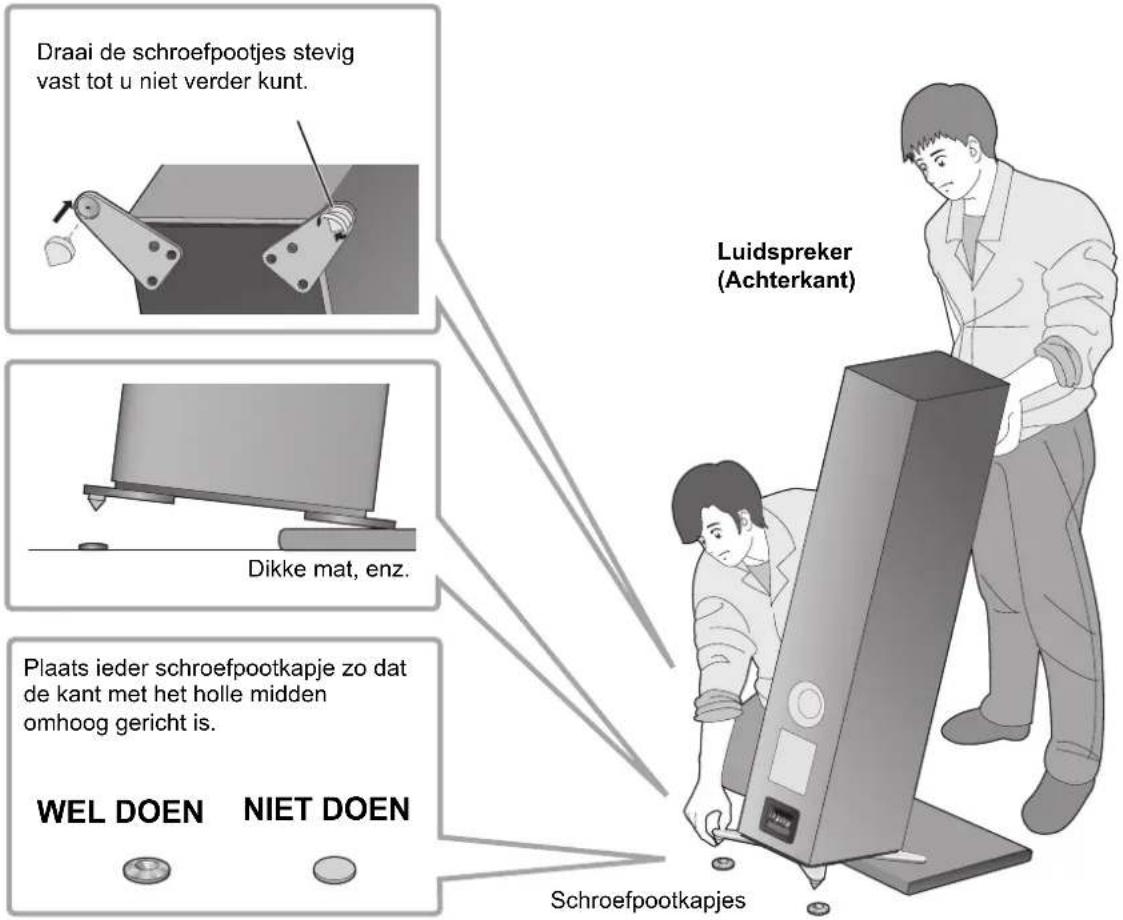

④ Kantel de luidspreker voorover en schroef de schroefpootjes in de twee basisplaten aan de achterkant. Als de kapjes van de schroefpootjes gebruikt worden, plaats deze dan onder de schroefpootjes.

Draai de schroefpootjes stevig vast tot u niet verder kunt. Dikke mat, enz. Plaats ieder schroefpootkapje zo dat de kant met het holle midden omhoog gericht is. WEL DOEN NIET DOEN Schroefpootkapjes Luidspreker (Achterkant)

⑤ Terwijl u de punten van de schroefpootjes uitlijnt met de inkepingen op de schroefpootkapjes, zet u de luidspreker langzaam weer overeind.

⑥ Kantel de luidspreker op dezelfde manier als in stap ④ achterover en verwijder de dikke mat (of iets gelijkardigs).

⑦ Schroef de schroefpootjes vast in de twee basisplaten aan de voorkant.

Als de kapjes van de schroefpootjes gebruikt worden, plaats deze dan onder de schroefpootjes. Als de luidsprekers schommelen, breng dan de afstandselementen onder de schroefpootkapjes aan.

Afstandselement

Plaatsen van de luidsprekers met gebruik van de rubber voetjes

Bevestig de rubber voetjes (4 stuks) van tevoren in de uitsparingen op de basisplaten. (→ 11)

• Panasonic is niet aansprakelijk voor ongevallen of schade van ongeacht welke aard, die veroorzaakt wordt door een oneigenlijke montage of hantering van het product. Bevestig de accessoires niet op een andere wijze dan in deze gebruiksaanwijzing beschreven wordt.
• Iedere luidspreker weegt ongeveer 32 kg. Controleer of het werk door minstens twee personen uitgevoerd wordt. Pas op dat uw vingers of tenen niet tussen de luidspreker en de vloer terechtkomen of dat de luidspreker omvalt.
• Omdat ieder rubber voetje een gewicht van minstens ongeveer 8 kg ondersteunt, kunnen de rubber voetjes afdrukken of inkepingen op de plaats van installatie achterlaten.
• Als u de luidspreker over de vloer sleept, kunnen de rubber voetjes los raken. Wanneer u de plaats van installatie verandert, til de luidspreker dan altijd met minstens twee personen op.

Om beschadiging van de vloer te voorkomen, dient u een dikke mat (of iets gelijkaardigs) voor handen te hebben. Leg deze van tevoren op de plaats waar het uitpakken plaatsvindt.

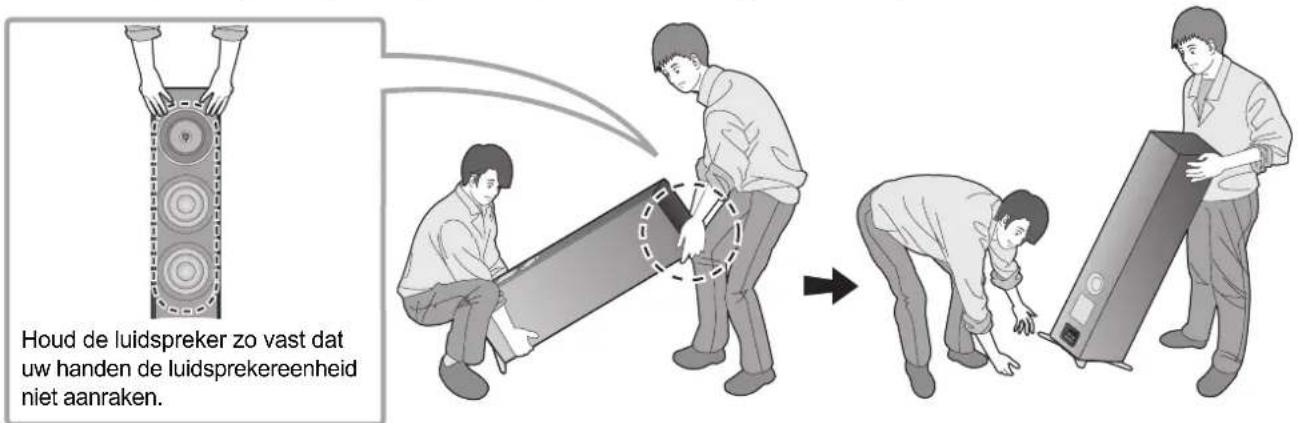

① Plaats de luidspreker verticaal op een dikke mat (of iets gelijkaardigs).

② Verwijder de beschermzakken (2 stuks) en het karton die de luidspreker afdekken.

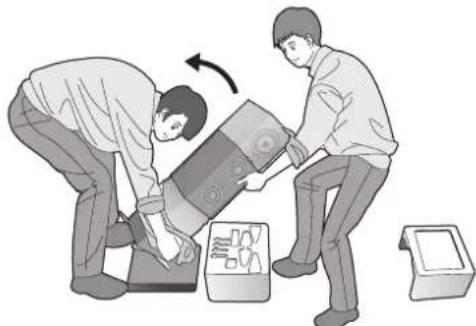

③ Houd de luidspreker op een wijze dat hij voorover gekanteld is en breng hem naar de plaats van installatie.

Houd de luidspreker zo vast dat uw handen de luidsprekereenheid niet aanraken.

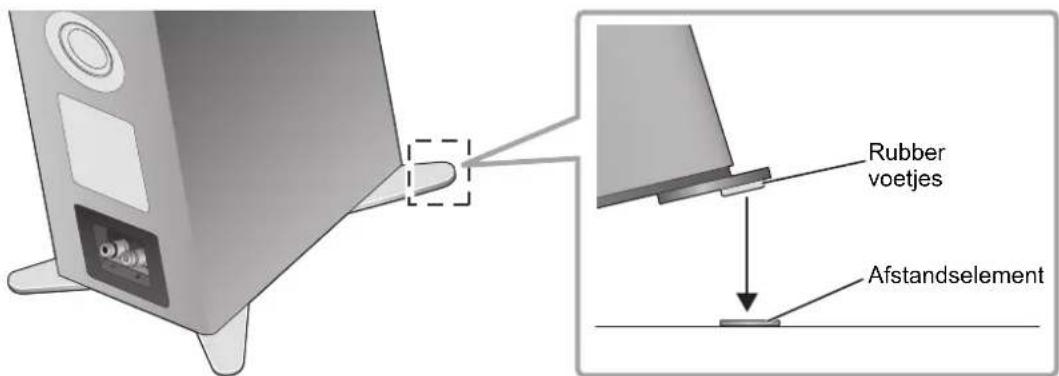

④ Als de luidsprekers wankelen, plaats dan afstandselementen onder de rubber voetjes. Hierdoor wordt voorkomen dat de rubber voetjes wankelen op de plaats van installatie van de luidspreker.

Rubber voetjes Afstandselement

Voorkomen dat de luidsprekers voorover vallen

De luidsprekers kunnen voorover vallen tijdens een ramp, zoals een krachtige aardbeving, of bij een ongeluk. Controleer voor uw veiligheid of de luidsprekers vastgezet zijn om te voorkomen dat ze voorover vallen.

Iedere luidspreker weegt in zijn geheel ongeveer 32 kg. Controleer of de plaatsen van installatie van de luidsprekers sterk genoeg zijn om dit gewicht te verdragen.

Raadpleeg voor details een installatiespecialist.

■ Als de luidsprekers op een horizontaal oppervlak (vloer, enz.) vastgezet worden.

Zet iedere luidspreker vast op de vloer met gebruik van touwen of iets dergelijks, zoals de afbeelding toont.

■ Als de luidsprekers op een verticaal oppervlak (muur, enz.) vastgezet worden.

Maak met een band, of iets dergelijks, een lus rondom iedere luidspreker en zet deze met een sterk touw, ketting, of iets dergelijks, aan een stevige muur vast zoals de afbeelding toont.

• De hiervoor beschreven maatregelen garanderen geen bescherming tegen alle rampen en ongelukken, met inbegrip van aardbevingen.
  Houd u er rekening mee dat Panasonic niet aansprakelijk is voor ongeacht welke schade aan de luidsprekers, de plaatsen van installatie of andere voorwerpen, die veroorzaakt wordt door de werken die uitgevoerd worden om de luidsprekers te behoeden tegen het voorover vallen.
• Het gebruik van de schroefpootjes zal de luidsprekers kwetsbaarder maken voor het voorover vallen.

Aansluitingen

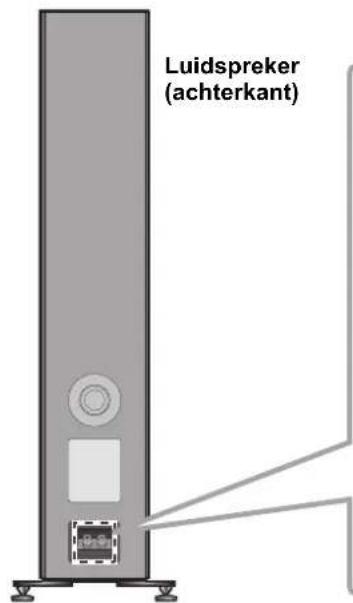

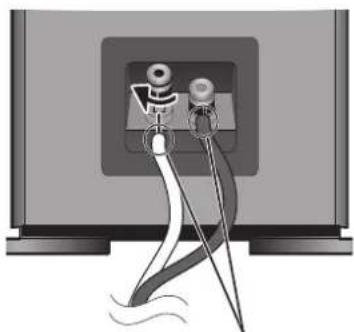

De luidsprekerkabels verbinden

De luidsprekers worden niet met luidsprekerkabels geleverd. Gebruik voor de aansluiting in de handel verkrijgbare luidsprekerkabels.

Luidspreker (achterkant)

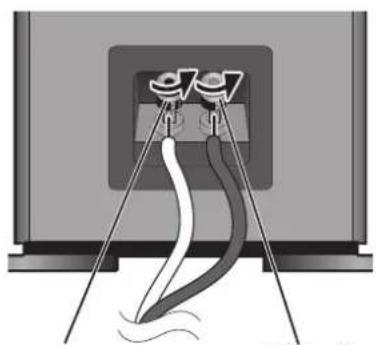

① Draai aan de knoppen om ze los te zetten en steek de kerndraden in de gaten.

② Draai de knoppen vast.

Steek de isolatie van vinyl niet naar binnen.

Als het moeilijk is de luidsprekerkabels te verbinden, verwijder dan de knoppen alvorens ze te verbinden.

- Zorg ervoor dat de polen van de luidsprekerkabels niet gekruist (kortsluiting) of verwisseld worden want hierdoor kan de versterker beschadigd raken.

NIET DOEN

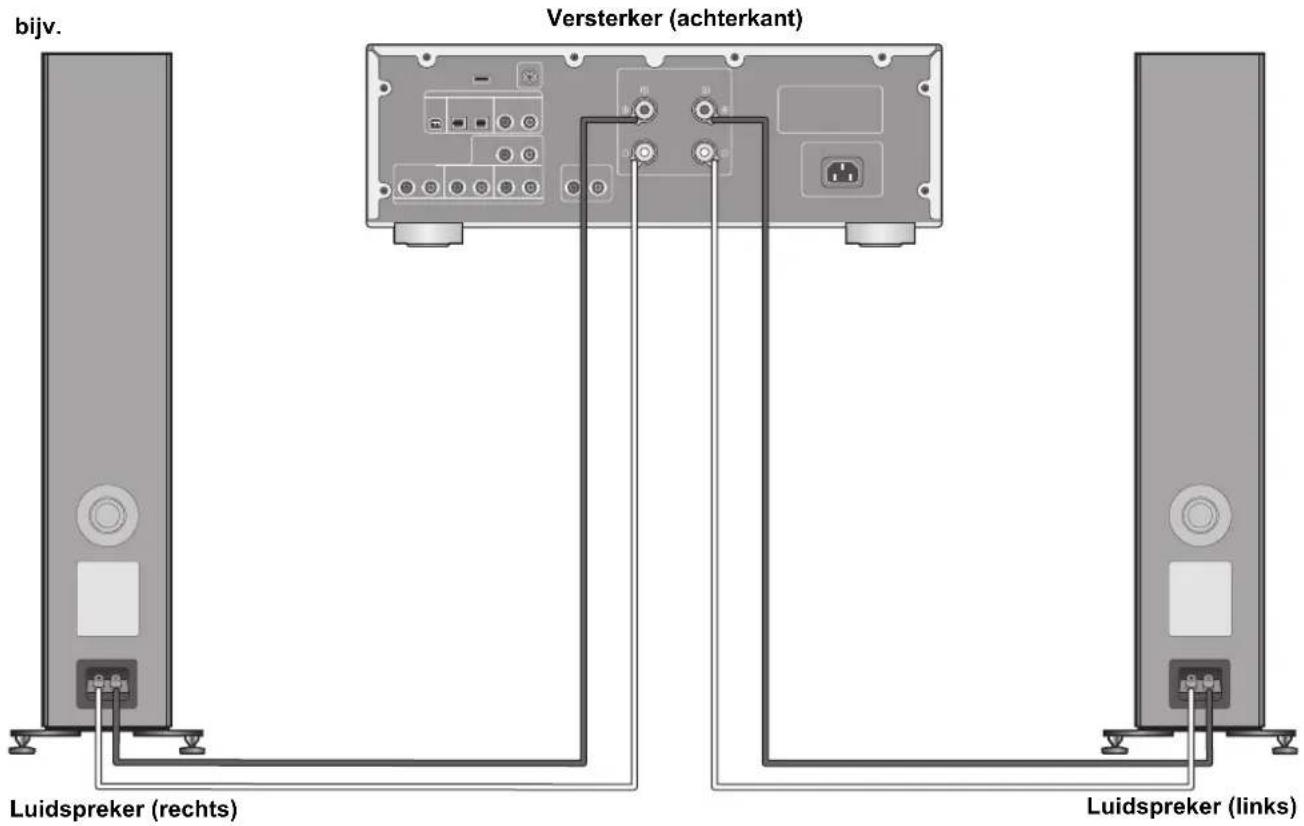

Aansluiten op een versterker

• Schakel de versterker uit en sluit het netsnoer af voordat de aansluiting tot stand gebracht wordt.
• Raadpleeg voor details de gebruiksaanwijzing van de versterker.

Verbind de versterker en de luidspreker met (in de handel verkrijgbare) luidsprekerkabels.

bijv. Versterker (achterkant) Luidspreker (rechts) Luidspreker (links)

• Beweeg de luidspreker niet als de luidsprekerkabels aangesloten worden. Hierdoor kan kortsluiting ontstaan.
• Als de verbindingen tot stand gebracht zijn, trek dan een beetje aan de luidsprekerkabels om te controleren of ze stevig aangesloten zijn.
• Bedraad de polen (+/-) van de aansluitklemmen op correcte wijze. Doet u dat niet dan kan dit negatieve gevolgen voor de stereo-effecten hebben of een slechte werking veroorzaken.

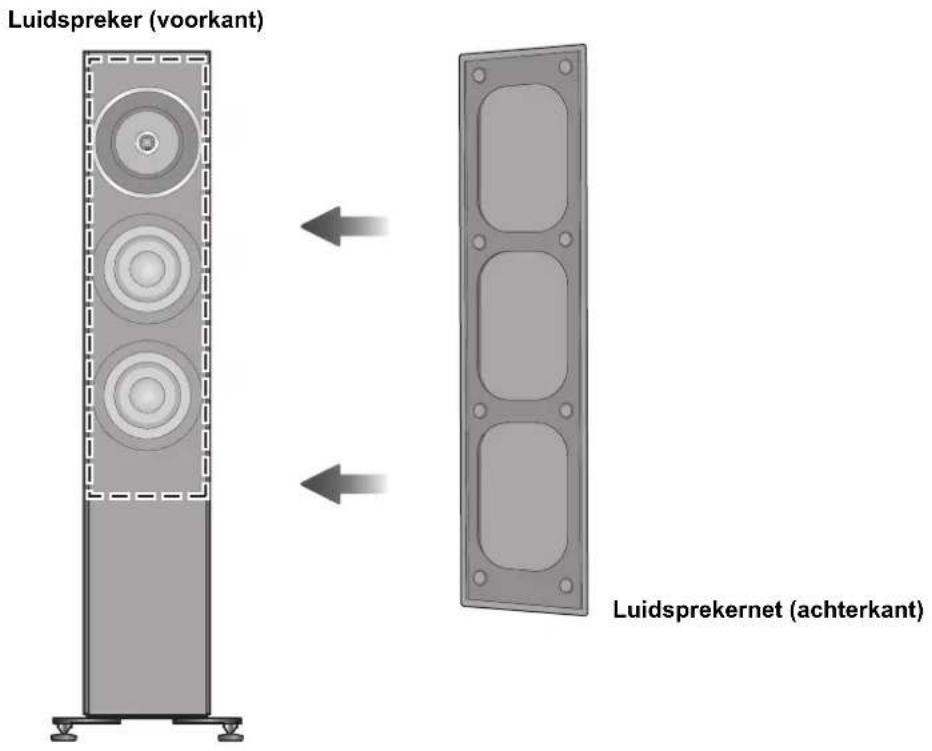

Bevestigen van de luidsprekernetten

De luidsprekers zijn uitgerust met luidsprekernetten die de luidsprekereenheden tegen stof beschermen. Gebruik de magneten om de luidsprekers op de luidsprekereenheden vast te zetten.

Luidspreker (voorkant) Luidsprekernet (achterkant)

- U kunt van een superieure audiokwaliteit genieten door vóór het afspelen de luidsprekernetten te verwijderen.

Opmerkingen over het gebruik

Om de luidsprekers te beschermen tegen schade die veroorzaakt wordt door een overmatige input van geluid, dienen de volgende voorzorgsmaatregelen getroffen te worden:

• Voorkom beschadiging door het volumeniveau in de volgende gevallen te verminderen:
  –Wanneer het geluid vervormd is.
  —Wanneer de luidsprekers janktonen van een microfoon of platenspeler, ruis van FM-uitzendingen, of continue signalen van een oscillator, testdisc of elektronisch instrument ontvangen.
  —Wanneer u de geluidskwaliteit wilt regelen.
  —Wanneer u de versterker in- of uitschakelt.
• Vermijd het om het volumeniveau te hoog in te stellen wanneer u het treble-geluid met een grafische equalizer of ongeacht welke andere bedieningsorganen verhoogt.
• Vermijd het om een overmatig hard geluid met een kleine stroomversterker uit te voeren. Dit zal de harmonische vervorming van de versterker vergroten en de luidsprekers schade berokkenen.
• De luidsprekers kunnen beschadigd raken en zullen minder lang meegaan indien u voor langere perioden geluid op hoge niveaus weergeeft.
• Raak de aansluitklemmen van de luidspreker niet aan met uw handen of andere voorwerpen terwijl de luidsprekers in gebruik zijn. Afhankelijk van de gebruiksomstandigheden kunt u hierdoor aan hoge spanning blootgesteld worden.

Verzorging van het toestel

Reinig de luidsprekers met de bijgeleverde reinigingsdoek.

• Als het toestel erg vuil is, wring dan een met water nat gemaakte doek goed uit en veeg het vuil weg. Neem het toestel vervolgens met een droge doek af.
• Gebruik geen oplosmiddelen, zoals benzine, verdunners, alcohol, reinigingsmiddelen voor de keuken, chemische doekjes, enz. Deze kunnen de ombouw vervormen of de coating doen afbladderen.

Specifications

Type 3-weg, 4 luidsprekers, type bass reflex

Luidsprekereenhed

Woofer

Middenbereik/Tweeter

Impedantie 4 Ω

Ingangsvermogen (IEC) 200 W (MAX)

Geluidsdrukniveau 88 dB (2,83 V/m)

Frequentieband

Kruislingse frequentie

Afmetingen (B×H×D)

Met de schroefpootjes

Met de rubber voetjes

Massa

Bedrijfstemperatuurbereik

Bedrijfsvochtigheidsbereik

(coaxiaal 2-weg middenbereik/ingebouwde tweeters)

16 cm kegal type ×2

Coaxiaal 16 cm kegeltype ×1 / 2.5 cm koepeltype ×1

100 W (RATED)

85 dB (W/m)

27 Hz tot 100 kHz (-16 dB)

32 Hz tot 85 kHz (-10 dB)

480 Hz, 3,2 kHz

20 % tot 80 % RH (geen condensatie)

• De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig.
• Gewicht en afmetingen zijn bij benadering.
