BRUKSANVISNING EAHT700 TECHNICS

2 Sæt langsomt pladetallerkenen på centerakselen.

Bemaerk

2 Tilslut netledningen.

Afpilningen starter.

Pause i afspilningen

Loft pickup-liften.

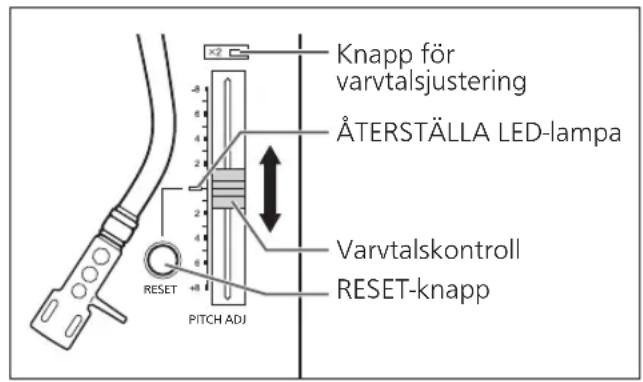

(finjustering at omdrejningshastigheden)

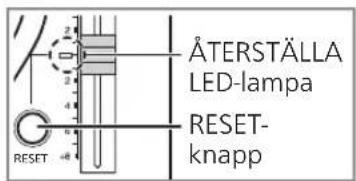

1 Tryk på [RESET] for at slukke LED-lampen for NULSTILLING.

Nulstilling af justeringen av omdrejningshastigheden til standard-hastighed

Tryk pà [RESET].

Lás dessa anvisningar instruktionerna noga innan du börjar användaprodukten, och sparabruksanvisingen for framtida bruk.

Angaende bruksanvisingens beskrivninger

• Sidhänvisiningar angles som ( 00)
• Bilderna kan skilja sig fran din enchet.

Egenskaper

Kärnfri direktdrivningsmotor for Högt vridmoment och tillförlitlighet

Den nyutvecklade sladdlosa direktdrivmotorn kan minska vibrationer under rotation med bibehallet hoigt vridmoment.
- Motorstyrningen med precisionsteknik växlar drivläge beroende på motorns driftstatus och möjiggör högt vridmoment och hög stabilitet.
Den digitala kontrollmetoden forbättrarsparning och noggrannhet vilket möjiggör en noggrann och stabil varvitalsreglering.

Högprecisionslager für en mycket kändlig tonarm

• Det maskinskurna högprecisionslager som används i tonarmslagret med kardanupphängning möjiggör en forbättrad spärning, vilket gör skating minre sannolikt även under de mest intensiva framforanden.

Mycket styvt skap med vibrationsreducering och hoggdampande isolator

Denna enchet ar utformad for att inte bara leverera hogkvalitativt ljud och högt Återkopplingsmotständ men ocksfor att effektiv stanga ute vibrationener i mycket högljudda miljoer.

Funktioner for att leverera ett brett utbud av framforanden

• Tillaterinstallingavvridmomentoch bromshastigthet.
• Tilläter omvänd upspelning.
• Tilläter användaren att valja mellan två olika färger på LED-lamporna beroende på dennes preferenser eller omgivningen.

Innehållsförteckning

Färe användning

Sakerhetsatgärder 04

Tillbehör 06

Delarnas namn 08

Komma igang

Att satta ihop skiv spelaren 09

Fasta pickupen 09
Fasta pickup-huvudet 09
Foremonteringavskivtallriken 11
- Montering av skivtallriken 11
- Montera skivspelarmattan 11
Fasta motvikten 11
- Demontering av skivtallriken 11

Ansluttingar ochinstallering 12

• Anslutning till en för Förstärkare eller komponentsystem/anslutning till en mixer 12
• Installing 13
• Montering av skyddsloket 13

Justering 14

Horisontell balans 14
Naltryck 14
- Antiskating 15

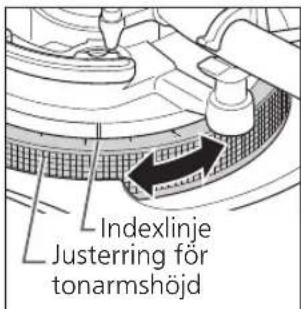

- Tonarmens hojd 16

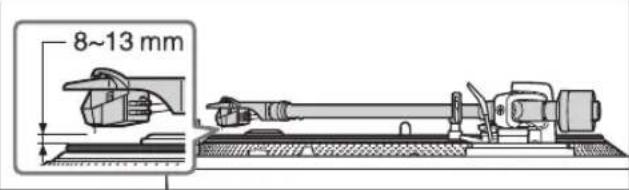

- Tonarmlyftens hojd 17

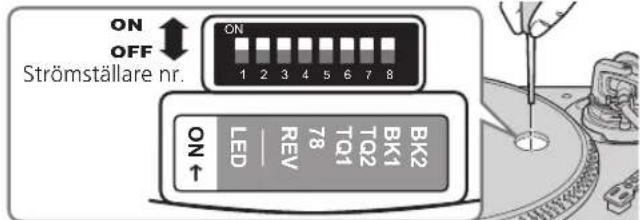

- Driftsinställingarna (LED-färginställningar/Omvänd upspelningsinställning/Inställning for 78 rpm/Inställning für vridmoment/Bromsinställning) 17

Uppspelning

Skivspelning 18

Varvtalskontroll (finjustering av varvtalet) 20

Underhall

Underhäll 21

Felsökningsguide 22

Tekniska data 23

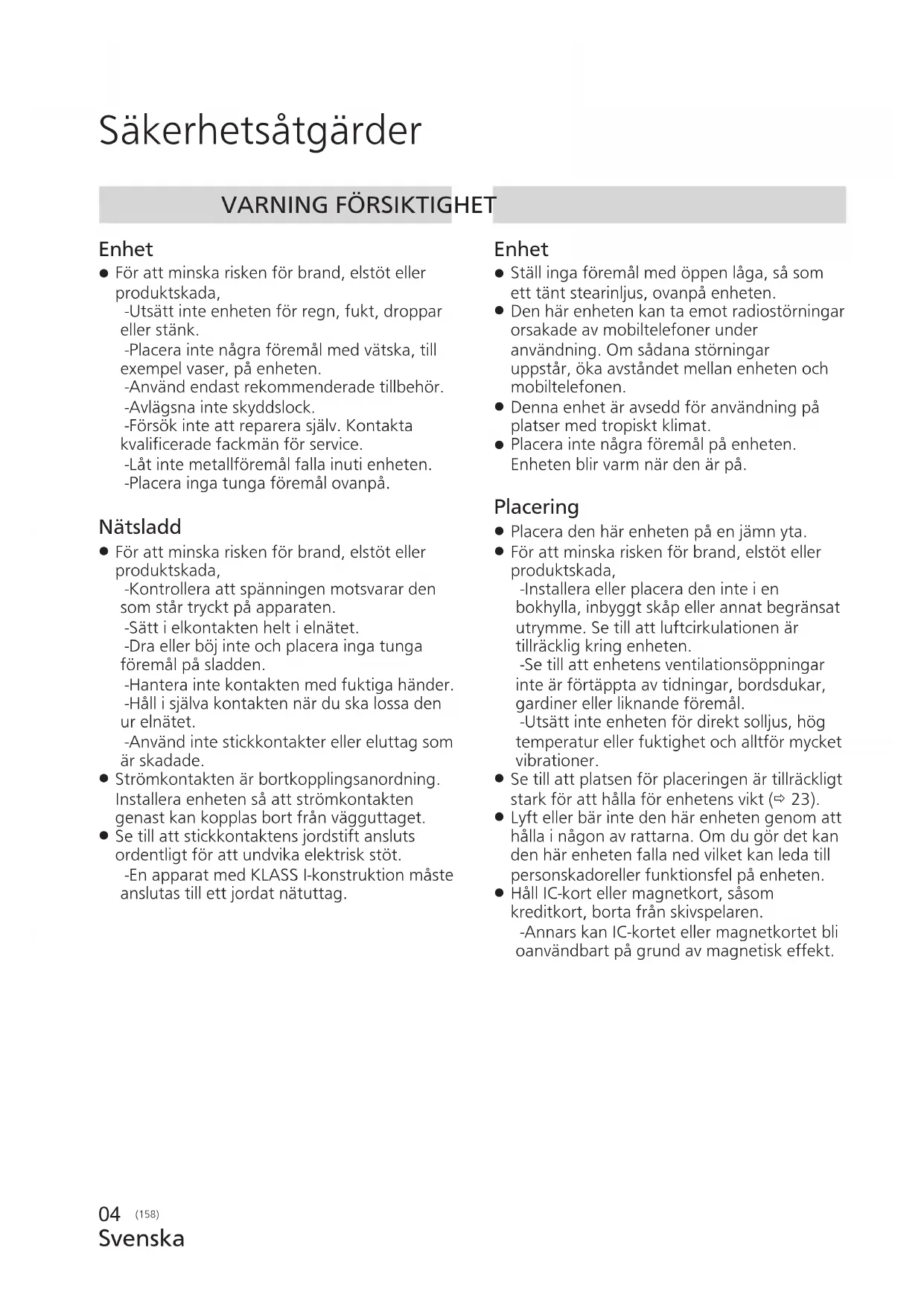

Sakerhetsåtgärder

WARNING FÖRSIKTIGHET

Enhet

• För att minska risiken für brand, elstöt allerprodukstkada,

-Utsatt inte encheten for regn, fukt, droppar.
eller stank.

-Placera inte nagra foremål med våtska, till exempler, på encheten.

-Använd endast rekommenderade tillbehör.

-Avlagsna inte skyddslock.

-Forsok inte att reparera sjalv. Kontaktakvalificerade fackman for service.

-Latinte metallforemal falla inuti enheten.

-Placera inga tunga foremål ovanpå.

Natsladd

• För att minska risiken für brand, elstöt aller Produktskada,

-Kontrollera att spanningen motvarsar den som stared tryckt pa apparaten.

-Dra aller bj inte och placera inga tunga foremål pa sladden.

-Hantera inte kontakten med fuktiga hander.

-HaII i sjalva kontakten när du sca lossa den ur elnatet.

-Använd inte stickkontakter aller eluttag som ar skadade.

• Strömkontakten ar bortkopplingsanordning. Installera encheten sa att strömkontakten genast kan koplas bort fran vagguttaget.

• Se till att stickkontaktens jordstift ansluts ordentligt for att undvika elektrisk stöt.

-En apparat med KCLASS I-konstruktionMASTERanslutas tillett jordat natuttag.

Enhet

Stall inga foremål med öppen laga, sö somett tant stearinljus, ovanpña encheten.
Den har encheten kan ta emot radiostornningar orsakade av mobiltelefoner under anvandning. Om sādana störningar uppstár, öka avständet mellan encheten och mobiltelefonen.
Denna enchet ar avsedd for anvandning paplater med tropiskt klimat.
- Placera ante nagra foremål pa encheten. Enheten blir varm nar den ar pa.

Placering

• Placera den harenheten pa en jännyta.
• För att minska risken für brand, elstöt eller Produktskada,

-Installera eller placera den inte i en bokhylla, inbyggt skap aller annat begransat utrémme. Se till att luftcirkulationen ar tillräcklig kring encheten.

-Se till att enchetens ventilationsöppninger inte ar fortopäpta av tidningar, bordsdukar, gardiner eller liknande foremål.

-Utsatt inte encheten for direkt solljus, hog temperatur aller fuktigkeit och alltfor mycket vibrationer.

• Se till att platsen for placeringen ar tillräckligt stark for att halla for enhetens vikt (⇒ 23).
• Lyft eller bär inte den här encheten genom att hälla i nagon av rattarna. Om du gör det kan den här encheten falla ned vilket kan leda till personskadoreller Funktionsfel på encheten.
• Håll IC-kort eller magnetkort, sösom kreditkort, borta frän skivspelaren. -Annars kan IC-kortet eller magnetkortet blöanvändbart på grund av magnetisk effekt.

Avfallshantering av Produkter

Endast for Europeiska Unionen och Länder med atervinningsystem

Denna symbol på produitter, forpackninger och/eller medfoljande dokument betyder att föbrukade elektriska och elektroniska produits inte fär blandas med vanliga hushållssopor. För att gamla produits ska hanteras och ätervinnas på rätt satt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att ta gora det korrekt hjälper du till att spara vardefulla resurser och forhindrar eventuella negativa effekter på manniskors halsa och på miljon.

För mer information om insamling och Återvinning kontakta dinCOMMUN.

Olamplig avfallshantering kan belaggas med boter i enlighet med nationella bestammelser.

Produktens identifikationsmärkning sitter på enhetens undersida.

Tillbehör

For att forebygga skador under transporten are en del av utrustningen isartagen. Kontrollera och identificera de medfoljande tillbehoren. (Vissa tillbehorsdilar levereras i en vaska.)

Skivtallrik (1 st.) (TYL0332)	Skivspelarmatta (1 st.) Slip-ark (1 st.)	Skyddslock (1 st.) (TTFA0454)
	En av varje År fösedd med enheten. Slip-arket År att sunt transparent ark. Var försiktig att inte slänga bort det av misstag.	Technics Etekett (1 st.) Technics
Adapter für EP-skivor (1 st.) (TPH0339)	Motvik (1 st.) (TYL0295)	Pickup-huvud (1 st.)
Skruvsats För pickup (1 set) • Muttrar (2 st.) • Skruvar, korta (2 st.) • Skruvar, länge (2 st.) • Brickor (2 st.) (Levereras i en påse)	PHONO-kablarna (1 st.) (K4EY4YY00003)	PHONO-jordledningen (1 st.) (K4EY1YY00189)
Nätsladd (1 st.) (K2CM3YY00055)	Kontrollvinylmögen (2 st.)
	• Placera kontrollvinylen på skivtallriken och lagg market över spindeln sa att den gär genom hålet i mitten.

• Vid eventuell reparation kan dessa ha en annan farg, logotyp m.m.
• Tillbehörens modellnummer ar per Juni 2020. De kanändras utan foregående meddelande.

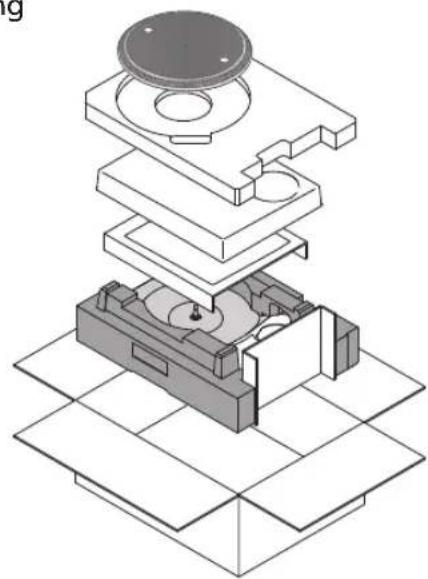

• Behäll Förpackningsmaterial after att du har tagit ut varorna.
  Du kommt att behöva demnardu transporterarprodukten over langre sträckor.
  Följ lokala foreskrifter när du kasserarprodukten.
• Använd inte nagon annan natsladd, PHONO-kabel och PHONO-jordledning an den som medfoljer.
• Förvara pickupen, muttrarna, skruvarna och brickorna utom räckhäll for barn for att Förhindra att delarna sväljs.

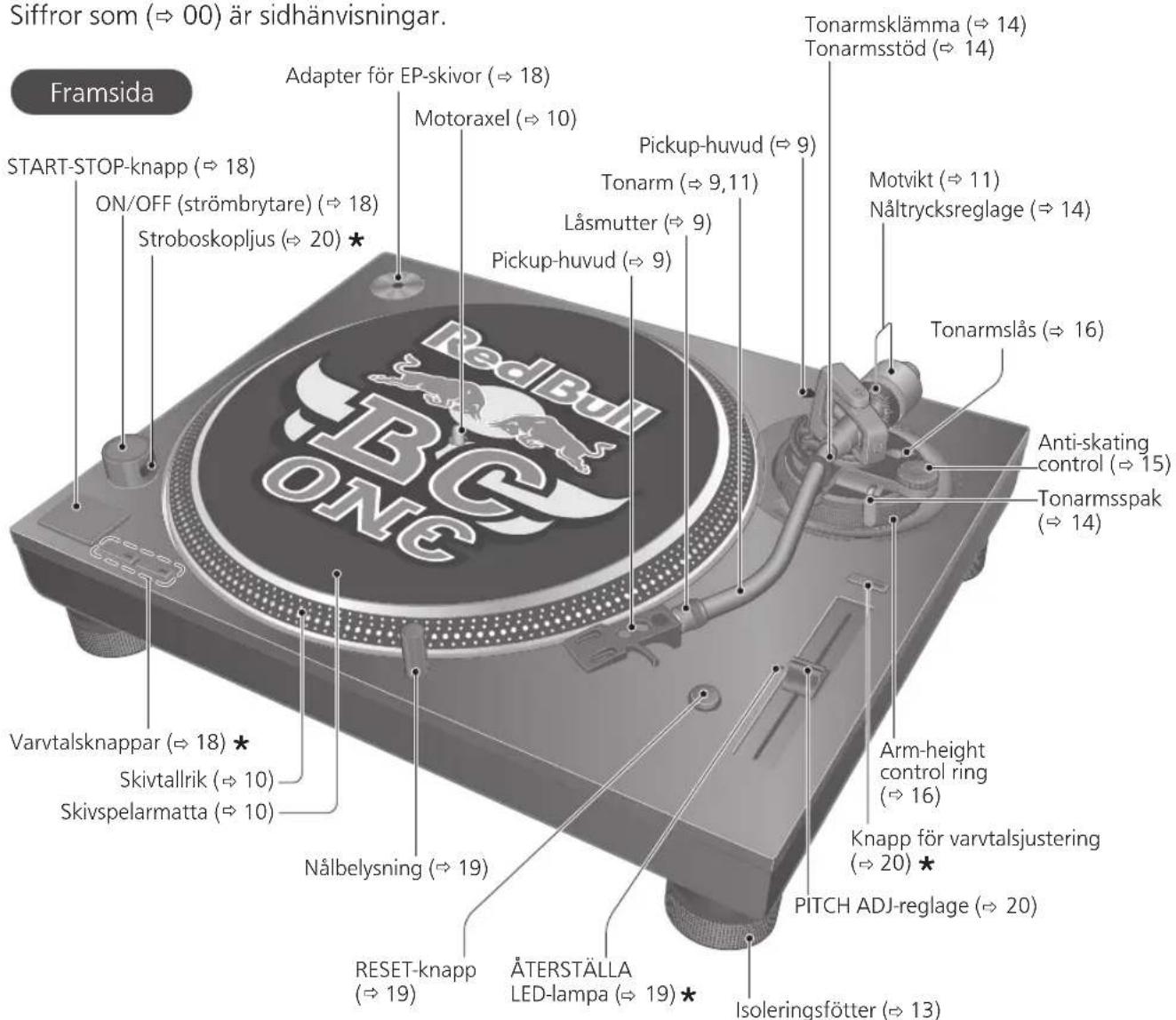

Delarnas namn

Siffror som ( 00) ar sidhänvisningar.

LED-lamporna kan stallas in till blatt ell er rott med LED-farginstallningen. (Fabriksiinstalling R od) ( 17)

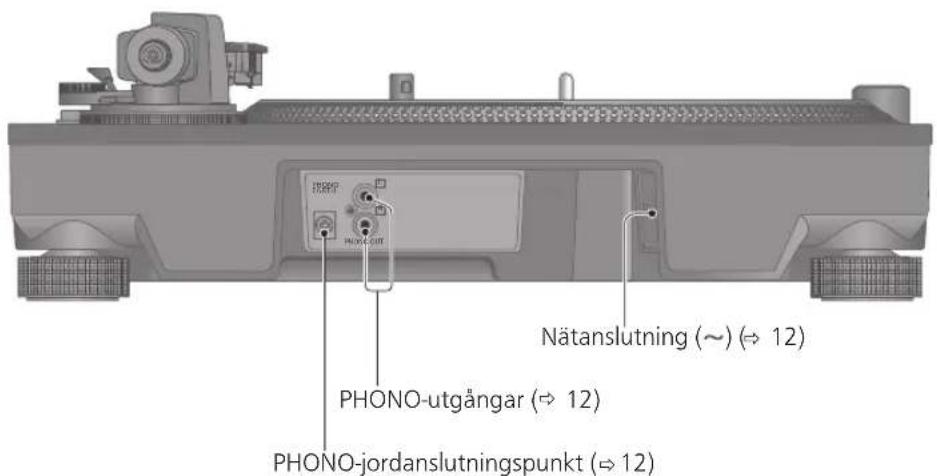

Baksidan

Att satta ihop skivspelaren

Fasta pickup

Observera

• Innan du flyttar encheten bör du stänga av den, dra ut strömkontakten och koppla bort all ansluten utrustning.

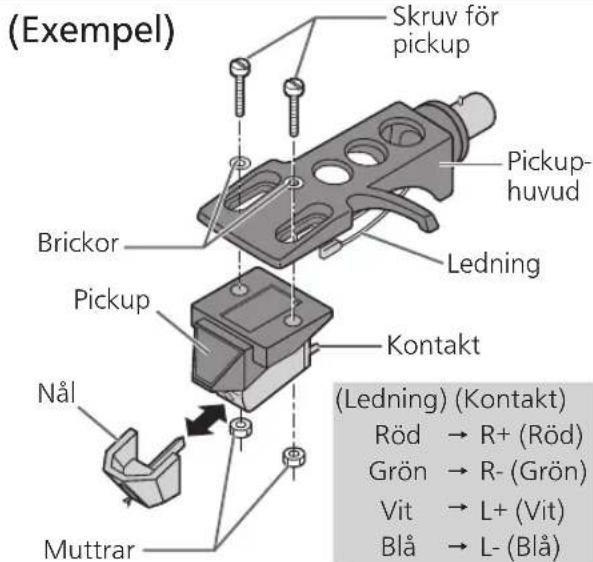

1 Skruva fast en pickup (säljs separat) preliminärt.

Följ pickupns anvisningar for att korrekt koppla den till pickup-huvudet och dra at skruvarna latt.

• Om fästskruvarna ar inkluderade i patronen, använd dem.
• När du spelar SP-skivor, använd en pickup für SP-skivor.
• Använd en liters, kammersielt tillganglig minusskruvmejsel (4 mm).
• Var försiktig sa att nalspetsen inte vidrörs.

2 Justera overhanget.

• Var försiktig sá att nålspetsen inte vidrörs.

① Flytta pickupen for att justera overhanget pa ett sadant satt att nalens spets ar 52 mm fran pickup-huvudets monteringsande enigt bilden nedan.

② Pickupen maste vara parallell med pickuphuvudet sett uppifran och fran sidan (bilden ar ovanifran).

• Set till att pickupen inte kan glida ur.

Notera

• Pickup-huvudets stöd (≈8) kan användas für att Förvara pickup-huvudet med den medfoljande pickupen, aller für att provisoriskt Förvara pickuphuvudet für att ersätta pickupen ihrer liknande. Det tilläter dig att forhindra fel ihrer störningar på pickupen och/eller nalen på grund av att pickuphuvudet stjalps.
• Beroende på pickuptyk kan skyddsloket ( 13) beröra och bryta pickupen om skyddsloket monteras medan pickup-huvudet vilar i sitt stod med pickupen monterad. Var noga med att pickup-huvudet inte lagras i sitt stod nar du monterar skyddsloket.

Fasta pickup-huvudet

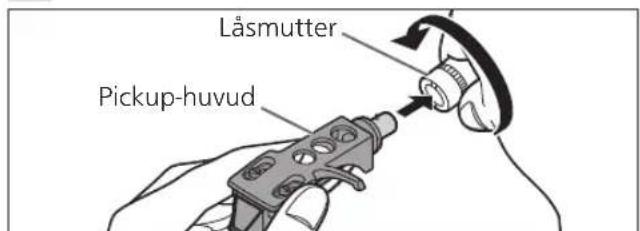

3 Fäst pickup-huvudet med pickupen på tonarmen. Hall pickup-huvudet horisontellt och dra at lasmattern.

• Var försiktig sä att nalspetsen inte vidrörs.

Att satta ihop skivspelaren (fortsattning)

Foratt forebygga skador under transporten are en del av utrustingen isartagen.

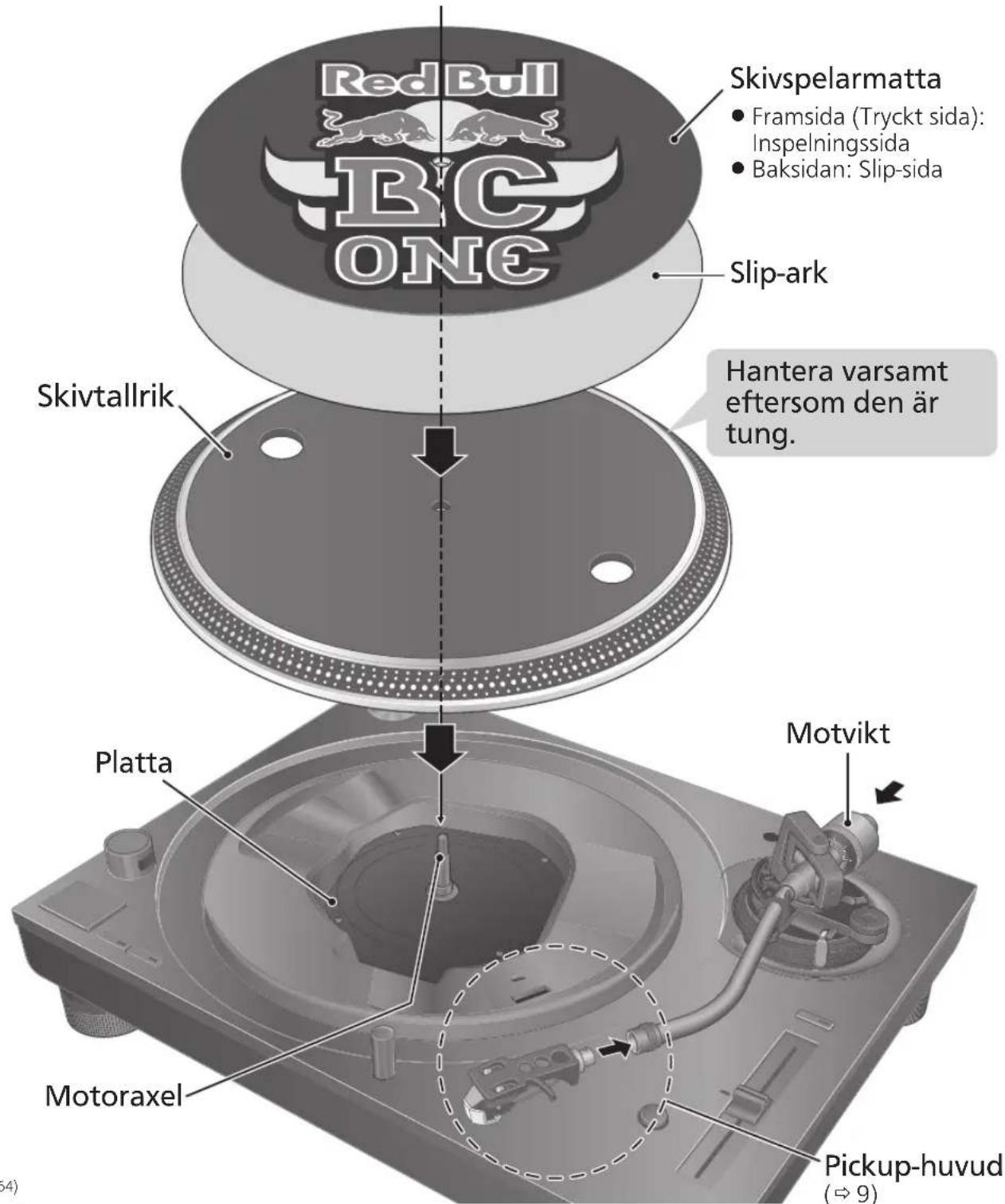

Satt ihop skiv spelaren i foljande ordning.

Observera

• Innan du börjar, satt på nalskyddet for att skydda nalspetsen, returnera tonarmen till tonarmsstödet och fasp den med tonarmsklämman.
• Anslutinte natsladden forran installationen arclar.
• Vid montering av skivspelaren sca du forhindra främande material fran att komma in mellan huvudenheten och skivtallriken.
  Rorinte ellerepa plattan.

Färe montering av skivtallriken

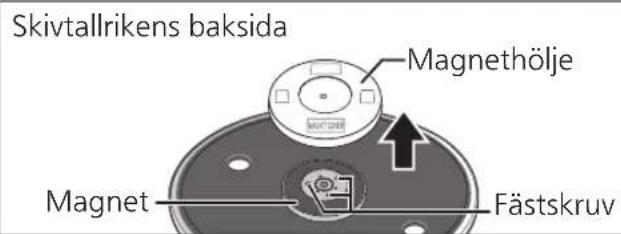

1 Ta bort magnetholjet fran skivtallriken.

Det finns en magnet och dess hölje pa baksidan av skivtallriken. Ta bort magnetholjet innan du monterar den till huvudenheten.

Observera

• Hall magnetiskt känsliga foremål, sösomett magnetkort och klockor, borta franmagneten.
• Forhindra skivtallriken fran atttraffahuvudenheten ellera.
  Forthindra att damm eller jarnpulver fastnarpa magneten pa baksidan.
  Ror inte fästskruvarna (tre stallen) paskivtallriken. Klassificeringsprestandan kan inte garanteras om de ar ur position.

• Var försiktig Near du hanterar skivtallriken, aftersom den ar tung.
• Var försiktig sä att dina fingrar inte fastnar.
• Torka bort fingervtryck och smuts med en mjuk trasa.

Montera skiv spelarmattan

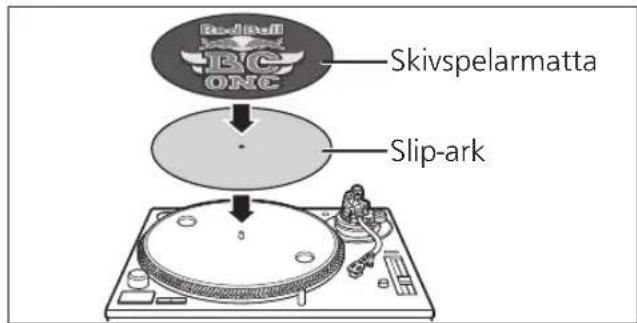

3 Placera skiv spelarmattan och sliparket på skiv spelaren.

• En skiva på den roterande skivtallriken kan stoppas manuellt saväl som roteras bakåt.
• Att lagga ett slip-ark på skivspelaren andrar glidkanslan.

Observera

• Innan du flyttar encheten bör du stänga av den, dra ut strömkontakten och koppla bort all ansluten utrustning.

Fasta motvikten

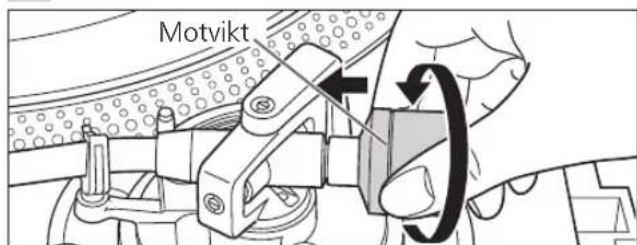

4 Fäst motvikten på tonarmens bakre ända.

Notera

Placera dina fingrar i de två halen pa skivtallriken, hall mittspindeln nedat och ta bort skivtallriken uppat, sasom visas på bilde

Anslutningar ochinstalling

• Stäng av alla encheter och koppla loss natsladden fran natuttaget innan du utfor nagra anslutningar.
• Anslut natsladden endast after att alla andra anslutningar ar fardiga.
• Var noga med att ansluta PHONO-jordledningen. Annars kan brumljud forekomma.
• Se även bruksanvisningen für den anslutna encheten.

1 Anslut PHONO-kabeln och PHONO-jordledningen till PHONO-ingangsterimalerna på den anslutna utrustningen.

Du fär inte tillräcklig volym och ljudkvalitet om den anslutna Förstärkaren saknar PHONO-ingängsterminaler.

2 Anslut natsladden.

• Bekräfta natutgangens wattforsörjning
  pá den anslutna utrustningen innan
  du ansluter den har enheten till
  utrustŋgens natutgäng.
  För strömforbrukningen avenna ent,
  se specifikationerna. (23)

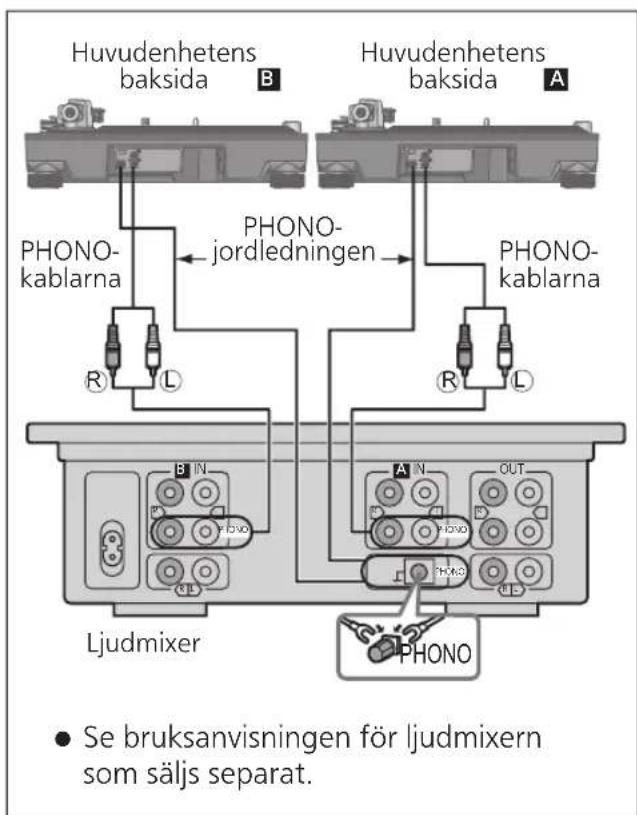

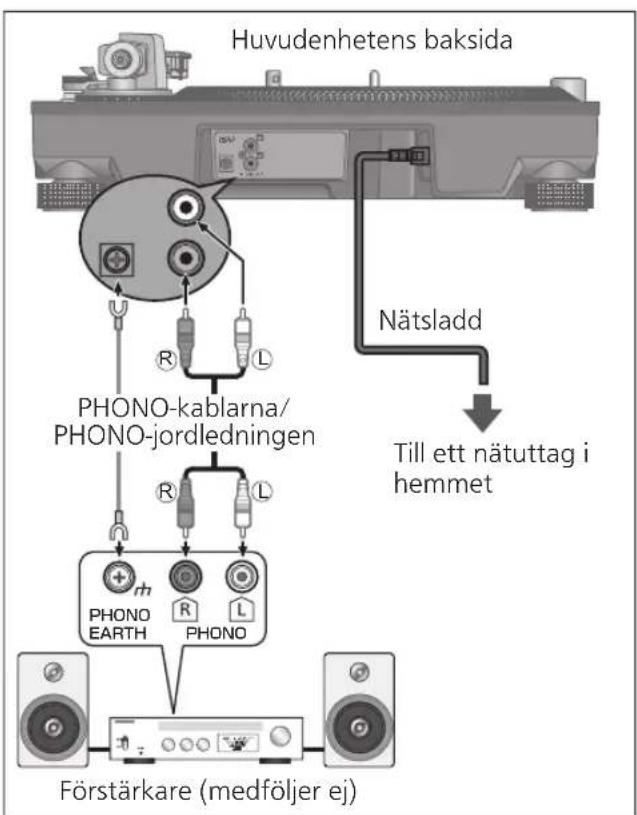

Anslutning till en forforstärkare aller komponentsystem/ anslutning till en mixer

Observera

• Dra at PHONO-jordanslutningen med en stjärnskruvmejsel.

Notera

• Strömbrystaren seperarar inte hela encheten från elnätet, även om den ár i "OFF"-läge. Dra ut stickkontakten från eluttaget om du inte ska använda apparaten under en langre tid. Placera encheten sö att stickkontakten lätt kan dras ut.

Installering

Installera encheten på en horisontell yta som ar skyddad mot vibrationer.
Håll den här encheten på sö stort avständ som möjlig frän högtalarna.

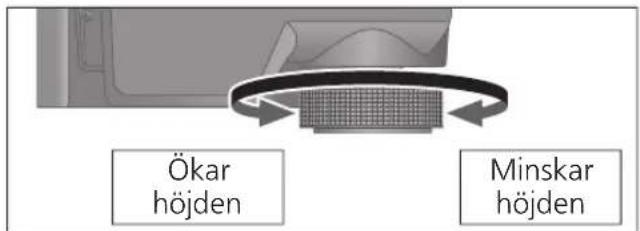

Justera hójden for att gora encheten vagrät

Höj huvudenheten for att vanda isolatorerna och for att justera hojden.

• Medurs: Minskar hojden.
  Moturs: Okar hojden.

Observera

Vrid inte isoleringsfotterna for langt. Det kan skada dem aller gora att de lossnar.

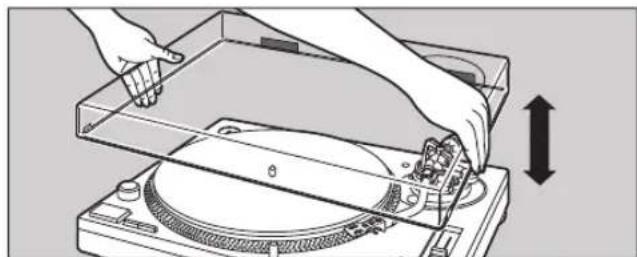

Montering av skyddslocket

1 Medan du häller dammskyddet fran bada sidor, satt det på plats genom att anpassa dess fyra hörn med de fyra hörnen på encheten.

• Lyft dammskyddet rakt upp nar du tar bort det.

Observera

• Aterfor tonarmen till tonarmstodet och sakra den med tonarmsklamman innan du satter pa. ell er tar av skyddslocket.
• Ta bort dammskyddet när du spelar.

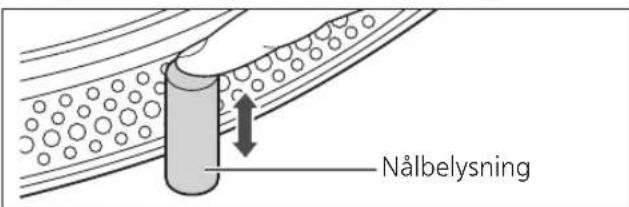

• Se till att nälbelysningen (⇒ 19) trycks ned\ när du monterar skyddslocket.
  Om skyddslocket ar monterat med\ nälbelysning upphöjd kan den röra vid\ skyddslocket.

Installeringsanvisningar

• Innan du flyttar encheten bör du stänga av den, dra ut strömkontakten och koppla bort all ansluten utrustning.
• Se till att encheten inte utsats for direkt solljus, damm, fuktighet aller varme fran nagon uppvarmningsanordning.
• Det kan hända att encheten plockar upp interferens frän en radio om det finns nàgon i narheten.
  Häll encheten på sö stort avständ som möjlgit frän radioapparater.
• Installerainteenhetenpànenvarmekälla.
• Undvik platser med stora temperaturvariationer.
• Undvik platser med ofta förekommende kondens.
• Undvik instabila platser.
• Placerainte nagra foremål paenheten.
• Installerainteenheteniettrangtutrhythmesa somenbokhylla.
• Installera encheten på en plats på tillräckligt avstand nrän vaggar och andra saker for att sakerställa effektiv varmeavledning frän encheten.
• Kontrollera att installationsplatsen ar tillrackligt starkt for att motsta den sammanlagda vikten av encheten och systemet. ( 23)
• Observera att encheten kan skadas av cigarettrök eller fukt fran en ultraljudsluftfuktare.

■ Kondensation

Tänk på vad som händer nar man tar ut en kall flaska från att kylskap. Om du lämnar den i ett rum en stund bildas det kondensdroppar på flaskytan. Detta fenomen kallas "kondensation".

• Forhällanden som orsakar kondensation
  Snabba temperaturforandringar (orsakade av flyttning fran en varm plats till en kall plats ellere vice versa, snabb nedkylning ellere uppvarmnng ellere direkt exponering for nedkyld luft)
  Hög luftfuktigkeit iett rum med mycket Ånga etc.
  Regnperiod
• Kondensation kan skada encheten. Om kondensation har intraffat, stang av encheten och låt denSTA tills den anpassar sig till omgivningens temperatur (ca 2 till 3 timmar).

Justering

Horisontell balans Nåltryck

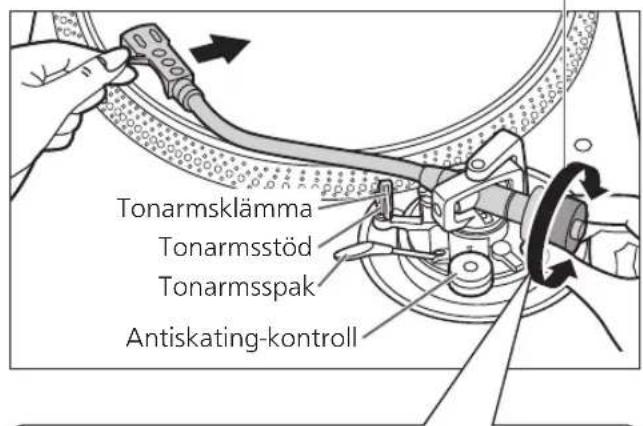

Forberedelse

• Tag bort nalskyddet, var forsiktig sa att nalen inte skadas, och frigor sedan tonarmsklamman.

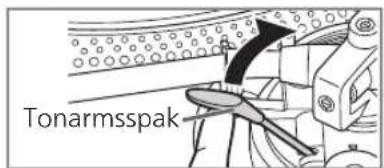

  Sank tonarmsspaken.
• Vrid antiskating-kontrollen till "0".

1 Frigör tonarmen frän tonarsstödet och justera horisontell balans genom att vrida motvikten.

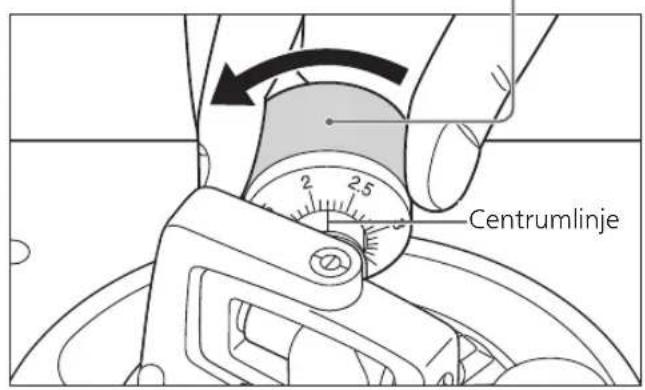

Häll tonarmen och vrid motvikten i pilens riktning for att justera balansent tills Armen ar ungefär horisontell.

• Var försiktig sä att inte nälspetsenkommen i beröring med skiv spelaren ellher huvudenheten.

Helt balanserad och tonarmen ar parallell med skivtallriken.

• Aterfor tonarmen till tonarmstodet och sakra den med tonarmsklamman.

1 Vrid nältrycksreglaget tills "0" pekar mot centrumlinjen på tonarmens bakre ända.

Se nälens braksanvisning for lampligt naltryck.

2 Vrid motvikten for att justera till lampligt nältryck for pickupen.

Naltrycksreglaget vrids tillsammans med motvikten.
Vrid tills centrumlinjen pekar på lampligt naltryck.

Antiskating

1 Vrid antiskating-kontrollen for att justera den till samma varde som nältrycksreglaget.

Notera

• För nältryck på 3 g och mer, justera antiskating-kontrollen till "3".
  När du utfor scratching (inklusive omvänd upspelning), justera antiskating-kontrollen beroende på scratchrörelserna som skutforas for att minska skating.

Tonarmens hojd

Utför endastenna justering om den pickup du anvander gör det nödvändigt.

Forberedelse

Lagg en skiva pa skivtallriken.

1 Frigör tonarmslåset.

Tonarmslas

2 Justera hjden med justerringen for tonarmshojd.

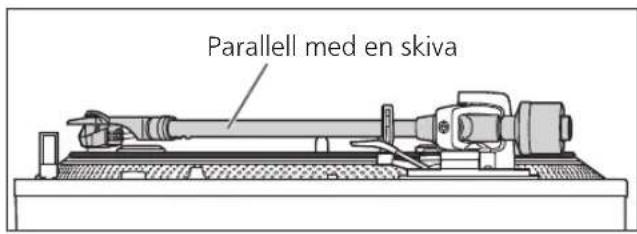

Justera tonarmens hojd tills tonarmen ar parallell med en skiva.

① Anvand tabellen nedan som referens for att hitta ratt hojdlage for pickupens hojd.

(För medfoljande pickup-huvud)

Pickuphofd (H) i millimeter	Höjdkontrollensläge
17	0
18	1
19	2
20	3
21	4
22	5
23	6

② Vrid pa justerringen for tonarmshojd for att rikta in positionsmarkt med indexlinjen. 0 till 6mm ar markerade pa justerringen for tonarmshojd.

Notera

När du utför scratching (inklusive omvänd upspelning), ställ in justeringsringen for tonarmshöjden beroende på scratchrörelserna som skä utforas För att minska skating.

- Om duinte känner till pickupens Höjd (H) eller Near du inte använder det medfoljande pickup-huvudet

Tag bort nalskyddet, var forsiktig sa att nalen inte skadas, och frigor sedan tonarmsklamman. Sank tonarmsspaken, kan du lata nalen vila pa en skiva och justera hojdkontrollen tills tonarmen och skivan ar parallella.

• Om pickupens Höjd (H) ar für liters for att gōrā dem parallella med varandra, sku du lagga till en "pickup-distans" (medfoljer ej).

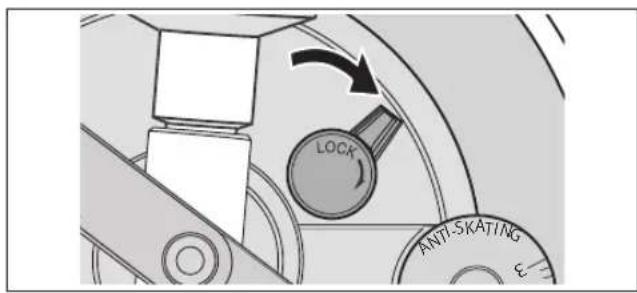

3 När justering av tonarmens Höjd ár klar, lås tonarmen genom att vrida tonarmens låsvred.

• Var noga med att vrida armens lasknapp till slutet sasom visas i figuren nedan. Du kan behova anecd en del kraft for att gora detta.

Observera

• Var försiktig sä att nälspetsen inte skadas.
• Använd inte Produkten med armlåset frigjort.
  For finjustering, användett vattenpass (medfoljer ej)for att justera tonarmens hojd saatt pickupen blir parallel med en skiva.

Tonarmlyftens hojd

Justera eventuellt hõjden enligt den pickup du anvander.

Förberedelse

Lagg en skiva på skivtallriken.
- Tag bort nalskyddet, var forsiktig sa att nalen inte skadas, och frigor sedan tonarmsklamman.
- Lyft tonarmsspaken och flytta tonarmen over skivan.

1 Kontrollera tonarmens lyfthöjd (avständet mellan nalspetsen och skivytan).

Om justering behövs, gà till steg 2.

• Tonarmens lyfthöjd ar fabriksjusterad till 8 till 13mm

2 Aterfor tonarmen tilltonarmstodet och sakra denmed tonarmsklamman. Vrid stallskruven.

Genom att vrida skruven medurs sanks armlyften.
Genom att vrida skruven moturs hojs armlyften.

Driftsinställningarna

Tillater LED-farginställning/installing for bakatuppselning/installing for 78 rpm/installing av vridmoment/brominställing.
① Stang av apparaten och dra ut stromkontakten. ② Justera som onskat genom att stalla omkopplarna med en fin stjarnskruvmejsel och dyikt.

LED-farginställninger

Läter dig välja röd eller blä fãrg pa stroboskopljuset, varvitalsknappar, knapp for varvitalsjustering och ATERSTÄLL LED-lampa.

	Strömställare nr.: 1 (LED)
Röd	AV (Fabriksenställning)
Blå PÅ

Omvänd upspelningsinstalling

Later dig inaktivera aller aktivera omvänd uppspelning. ( 19)

	Omkopplare Nr.: 3 (REV)
REV inaktiverad	AV (fabrikinstalling)
REV aktiverad PÅ

Inställning für 78 rpm

Later dig inaktivera aller aktivera 78 rpm. ( 19)

	Omkopplare Nr.: 4 (78)
78 rpm inaktiverad	AV (fabriksinställning)
78 rpm aktiverad PÅ

Inställning für vridmoment

LATER dig valja mellan fyra styrkenivær for att justera vridmomentet.

		Strömställare nr.: 5 (TQ1)	Strömställare nr.: 6 (TQ2)
Hög	①	PÅ PÅ
	②	AV PÅ
	③	AV (Fabrikinstalling) AV (Fabrikinstalling)
Låg	④	PÅ AV

Brominstalling

Läter dig valja mellan fyra nivaer av bromsstyrka for att stoppa skiv spelaren after att [START-STOP] har tryckts.

		Strömställare nr.: 7 (BK1)	Strömställare nr.: 8 (BK2)
Hög	①	AV PÅ
	②	AV (Fabrikinstalling)	AV (Fabrikinstalling)
	③	PÅ AV
	④	PÅ PÅ

Skivspelning

Forberedelse

1 Lagg en skiva (medfoljer ej) på skivtallriken.
2 Ta bort nalskyddet och frigor tonarmsklamman.

1 Vrid på [ON/OFF] För att slå på encheten.

Stroboskopljuset tand. 33-1/3 rpm valjs automatiskt och indikatorn [33] tand.

2 Tryck på [START-STOP]. Skivtallriken börjar snurra.

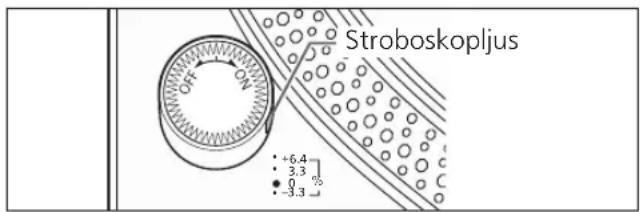

Stroboskopljus

Observera

Tryck inte på [START-STOP] Near skivtallriken har tagits bort.

Om du av misstag har tryckt på [START-STOP]

• Indikatorn För hastighetsvalknapp ([33] eller [45]) böjar blinka.
  Om den blinkar, vrid på [ON/OFF] für att stänga av encheten, passa in skivtallriken och vrid sedan på [ON/OFF] für att slå på encheten.

3 Tryck på [RESET] für att tända ATERSTÄLL LED-lampan for varvtalsregleringen.

Enheten spelar på att fast varvta1 (33-1/3, 45 aller 78 rpm) oberoende av [PITCH ADJ]-reglagets inställning.

• Finjustering av varvtalet (⇒ 20)

4 Lyft tonarmsspaken och flytta tonarmen over skivan.

Avspelningen starter.

För att spelabaklänges

Aktivera omvänd uppspelning med installingen for omvänd uppspelning ( 17)
Tryck samtidigt pa skiv spelarens knapp for val av varvital erer knapparna ([33], [45] eller [33] och [45]) och [START-STOP] medan skiv spelaren roterar.
- Omvänd upspelning startar med det varvtil som valts genom att trycka in varvitalsknappen aller knapparna.
For att atergå till normal upspelning, tryck på [START-STOP] igen medan du trycker på knappen for val av varvtiler knapparna.
- Starta normal upspelning genom att trycka på [START-STOP] igen after att ha tryckt på [START-STOP] under omvänd upspelning.
- Att samtidigt trycka på skiv spelarens varvtalsknapp eller knappar och [STARTSTOP] med skiv spelaren stoppad, börjar omvänd uppspelning.

For att tillfälligt avbryta avspelningen

Lyft up tonarmsspaken.

Nalen lyfts upp frän skivan.
Forattborja spelagien,sank tonarmsspaken.

När avspelningen ar slut

① Lyft tonarmsspaken, for tillbaka tonarmen till tonarmsstodet och sank tonarmsspaken.
② Tryck pa [START-STOP]. Den elektroniska bromsen stannar forsiktigt skivtallriken.
③ Vrid pa [ON/OFF] for att stanga av encheten.
④ Klam fast tonarmen med tonarmsklämman.
Satt tillbaka nalskyddet (for att skyda nalspetsen).

ForattbelysanaLEN

Nälspetsen är belyst under avspelning.

Tryck pà nälbelysningen.

Nälbelysningslampan (vit LED)kommen upp och belyser nalen.
Tryck ned nälbelysningslampan for att stänga av ljuset.

När du spelar EP-skivor

Tryck pa varvtalsknappen [45] ([45] tands).
- Placera adaptern for EP-skivor over motoraxelin.

När du spelar SP-skivor

Aktivera 78 rpm med inställingen for 78 rpm ( 17)
Tryck samtidigt pa varvtsalkapparna [33] och [45] (78 rpm: [33] och [45] tands).

- Om du använder en skivstabilisator (medfoljer ej)

Se bruksanvisingen for skivstabilisator.
- Maximal vikt: 1 kg

Varvtalskontroll (finjustering av varvtalet)

1 Tryck på [RESET] für att släcka ÅTERSTALL LED-lampan.

2 Tryck på knappen for varvvalsjustering for att valja ett varvvalsområde.

• [×2] tänd: ±16%
• [x2] slackt: ±8%

3 Medan skivtallriken roterar

Skjut [PITCH ADJ]-reglaget i endera riktning.

• Varvtalet kan justeras mellan ca. -8% och +8% aller ca. -16% och +16% beroende på ditt val.
• Sifflorna representative ungefähriga procenttal for varvitalsjusteringen.

For att Återställa varvtalet till det forinställda vardet

Tryck pà [RESET].

ÄTERSTÄLL LED-lamporna tänds och varvtalet átergår omedelbart till det Förinställda värdet oavsett vilken justering som har utförs med [PITCH ADJ] -reglaget.

• ATERSTÄLL LED-lampa på:
  Fast till det forinställda vardet.
• ATERSTÄLL LED-lampa av:
  Kan justeras med [PITCH ADJ].

Forattmatavarvtalet

De fyra raderna med stroboskopspeglar runt skivtallrikens kant kan vara till hjälp nar du ska māta varvtalet.

Stroboskopspeglar

a) + 6,4% andring av varvtalet narljuset ar stillastaende
b+3,3% andring av varvtalet narljuset ar stillastaende
Normalt varvital (33-1/3, 45 erer 78 rpm) nar lijuset ar stillastaeende
-3,3%ändring av varvaleta nr ljuset ar stillastående

Observera

Stroboskopspeglarna ar upplysta av stroboskopljuset (LED-belysning), synkroniserat med den exakta frekvensen av den digitala kontrollen.

Använd alltidenna LED-belysning for att mata varvtalet.

Underhäll

Vård av delarna

Torka noggrant bort damm fran nalen och skivan.

• Ta av pickup-huvudet med fastsatt pickup och rengör nalen med en mjuk borste. Borsta bakifran till nalspetsen.
• Använd en skivrengörare für att hälla dina skivor rena.

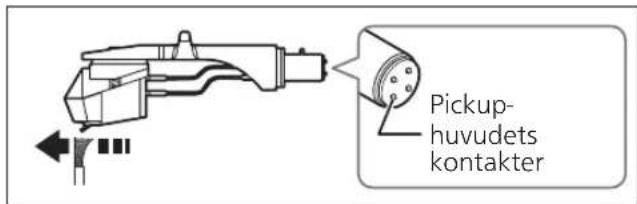

Torka av pickup-huvudets kontakter d' och d'a.

Torka av pickup-huvudets kontakter med en mjuk trasa och montera pickup-huvudet pa tonarmen.

Sank forstarkarvolymen aller stang av forstarkaren innan pickup-huvudet satts på ell eras bort.

Om pickup-huvudet flyttas medan volymen ar uppskruvad kan högtalarna skadas.

Rengora skyddslocket och höljet

Torka av skyddsloket och höljet med en mjuk trasa.

Vidrör inte plattan under rengöring. Annars kan spelaren gå sönder.

Om delarna ar mycket smutsiga kan du vrida ur en vát trasa ordentligt och torka bort smutsen. Torka sedan after med en mjuk trasa.

• Använd inte losningsmedel, inklusive bensin, thinner, alcohol, köksrengöringsmedel, kemiska torkdukar etc. Det kan orsaka att höljet deformeras eller att beläggningen lossnar.
• Torka inte av skyddsloket medan en skiva spelas.

Det kan orsaka att det bildas statisk elektricitet. Den statiska elektriciteten kan gora att tonarmen attraheras mot skyddslocket.

Flytta encheten

Återforpacka encheten i det forpackningsmaterial den levererades i.

Behall forpackningsmaterial after att du har tagit ut varorna.

Gör foljande om du inte langre har kvar forpackningen:

Ta av skivtallriken och skivspelarmattan och sla forsiktigt in dem.
- Ta av pickup-huvudet och motvikten frän tonarmen och linda in dem försiktigt.
- Sakra tonarmen med tonarmsklamman och tejpa fast den.
- Forpacka noggrant huvudenheten i en filt ell er i papper.

Ompaketering

Innan ompaketering
ska du ta bort
balansvikten och satta
in tonarmstödet under tonarmen.

WEEE-symbol

Kassering av Produktenutanfor EU-landerna

Den har symbolen galler endast inom EU.

Kontakta dinCOMMUN erler din Aterforsaljare for att ta reda pa korrekt satt for kassering avenheten.

Felsökningsguide

Felsökning - Utför följande kontROLLER innan du begär service. Kontakta din Återförsäljare om du är osäker over kontrollpunkterna eller om de angivna Åtgårderna inte lõser problemet.

Ingen ström.

Det finns ström men inget ljud. Ljudet är svagt.

• Är ansluttingarna till forstärkarens/mottagarens PHONO-terminaler korrekta?

Anslut PHONO-kabeln till forstärkarens PHONO-ingangsterminaler. ( 12)

Ljudet fran vänster och höger kanaler ar omvänt.

• Är ansluttingarna av stereoanslutningskabeln till forstärkaren eller mottagaren omvända?

Dubbelkontrollera alla ansluttingar. ( 12)

• Har pickup-huvudets ledninger anslutits korrekt till pickupens kontakter?

Dubbelkontrollera alla anslutningar. ( 9)

Det hörst brummande ljud under skivspelning.

• Finns det andra apparater eller natsladdar i narheten av stereoanslutningskabeln?

Flytta de andra apparaterna och deras natsladdar lagre bort fran den har enheten.

• Ar jordledningen ansluten?

→Setillattjordledningenarkorrektansluten. ( 12)

① Vrid [ON/OFF] till OFF.
② Dra ut stickkontakten, vanta i tre sekunder, och satt sedan i kontakten ingen.
③ Vrid [ON/OFF] till ON och tryck pa [START-STOP] sa att skivtallriken börjar rotera.
- Om indikatorn på varvtalsknappen blinkar igen, kontrollera vilken som blinkar och kontakta vär serificerepresentant.

Tekniska data

Allmänt
Strömförsörjning 110 - 2	40 V växelström, 50/60 Hz
Strömforbrukning 8,0 W	(påslagen) Ca. 0,2 W (avständ)
Mätt (B×H×D)	453 x 169 x 353 mm
Vikt Ca. 9,6 k	g
Drifttemperatur 0 °C till	+40 °C
Luftfuktigkeit 35% till 80% RH (utan kondens)
Skivspelardelen
Typ Direktdriven skivtallrik (manuellt)
Drivning Direktdrivning
Motor Borstlös	likströmsmotor
Skivtallrik Aluminium gjutet Diameter: 332 mm Vikt: Ca. 1,8 kg (Inklosive skivspelarmattan och slip-ark)
Skivtallrikens varvital 33-	1/3 rpm, 45 rpm (med omkopplare 78 rpm)
Varvtalets installbara område	±8%, ±16%
Vridmoment, start 1,8 k	g-cm
Startkarakteristik 0,7 s. från stillastående till 33-1/3 rpm
Bromssystem Elektronisk	broms
Svjat 0,025% WRMS

Tonarmsdelen
Typ Statistik balanserad typ
Effektiv langd 230 mm
Överhäng 15 mm
Spärningsfelsvinkel Inom	2° 32' (vid ytterspåret på en 30 cm (12") skiva) Inom 0° 32' (vid innerspåret på en 30 cm (12") skiva)
Förskutningsvinkel	22°
Justeringsområde für tonarmshöjden	0 - 6 mm
Justeringsområde für{nältryck	0 - 4 g (direktavläsning)
Pickup-huvudets vikt	Ca. 7,6 g
Lämplig pickup-vikt	5,6 - 12,0 g (Utan extra motvik) 14,3 - 20,7 g (inklusive huvudkalet)
Pickup-huvudets kontakt	1,2 mm ø 4-stiftigt uttag

Tekniska data kan andrasutan foregående meddelande.

Red Bull®-märkena och Red Bull BC One-logotypen ar licensierade genom Red Bull GmbH/Österrike.

Johdanto
