ПОСІБНИК КОРИСТУВАЧА EAHT700 TECHNICS

Особливості Двигун із прямим приводом без сердечника, що забезпечує високий крутний момент і

Найновіша конструкція двигуна з прямим приводом без сердечника дає змогу знижувати найменші вібрації під час обертання, водночас підтримуючи високий крутний момент.

Високоточна технологія управління двигуном перемикає режим приводу залежно від робочого стану двигуна і, таким чином,

високий крутний момент і стабільність.

Цифровий спосіб управління покращує відстеження й точність, забезпечуючи точне та стабільне регулювання висоти тону. Високоточні підшипники для високочутливого тонарма

У тонармі використовується оброблений машинним способом високоточний підшипник з карданним підвісом, що забезпечує покращене відстеження і зменшує ймовірність скочування навіть у найпотужніших режимах експлуатації. Захищений від вібрацій корпус та ізолятор з високою здатністю до амортизації

Конструкція цього пристрою не лише забезпечує високу якість звучання та стійкість до зворотного зв’язку, а й ефективно виключає зовнішні вібрації в умовах дуже високої гучності. Функції, що забезпечують широкий спектр експлуатаційних характеристик

Можливість настроювання крутного моменту та швидкості гальмування.

Можливість відтворення в зворотному напрямку.

Можливість вибору користувачем одного з двох кольорів світлодіодної лампи залежно від уподобань користувача чи умов експлуатації.

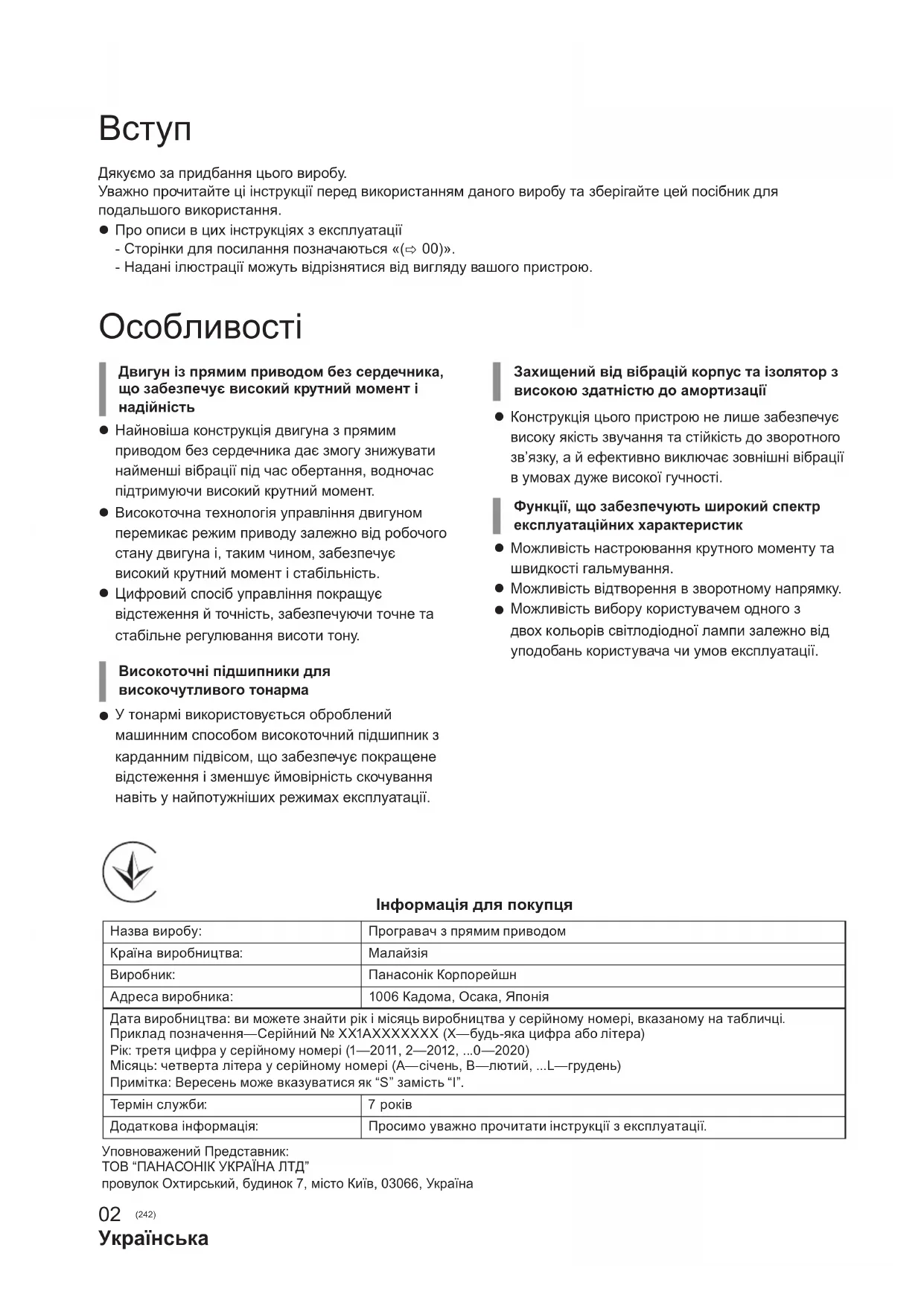

Дякуємо за придбання цього виробу. Уважно прочитайте ці інструкції перед використанням даного виробу та зберігайте цей посібник для подальшого використання.

Про описи в цих інструкціях з експлуатації - Сторінки для посилання позначаються «(

00)». - Надані ілюстрації можуть відрізнятися від вигляду вашого пристрою. Назва виробу: Програвач з прямим приводом Країна виробництва: Малайзія Виробник: Панасонік Корпорейшн Адреса виробника:1006 Кадома, Осака, Японія Дата виробництва: ви можете знайти рік і місяць виробництва у серійному номері, вказаному на табличці. Приклад позначення—Серійний № XX1AXXXXXXX (X—будь-яка цифра або літера) Рік: третя цифра у серійному номері (1—2011, 2—2012, ...0—2020) Місяць: четверта літера у серійному номері (A—січень, B—лютий, ...L—грудень) Примітка: Вересень може вказуватися як “S” замість “I”. Термін служби:7 років Додаткова інформація: Просимо уважно прочитати інструкції з експлуатації. Інформація для покупця Уповноважений Представник: ТОВ “ПАНАСОНІК УКРАЇНА ЛТД” провулок Охтирський, будинок 7, місто Київ, 03066, Україна SL-1200MK7RE.indb242SL-1200MK7RE.indb242 2020/08/1815:09:572020/08/1815:09:57Перед використанням Підготовка до роботи Відтворення

обслуговування (243)

Прикріплення картриджа ............................................................07

Прикріплення тримача головки ..................................................07

Перед установленням диска програвача ..................................09

Установлення диска програвача................................................09

Установлення сліпмата ..............................................................09

Прикріплення противаги .............................................................09

Щоб зняти диск програвача .......................................................09 Підключення й установлення ............................................................10

Підключення до інтегрованого підсилювача або компонентної системи /Підключення до мікшера ....................10

Установлення пилозахисної кришки .......................................... 11 Налаштування ...................................................................................12

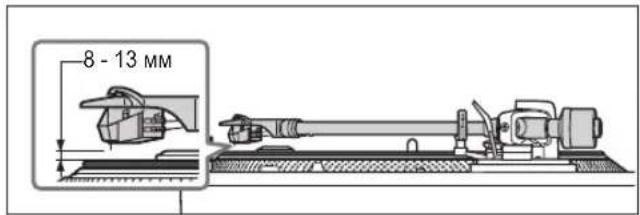

Висота підняття тонарма ...........................................................15

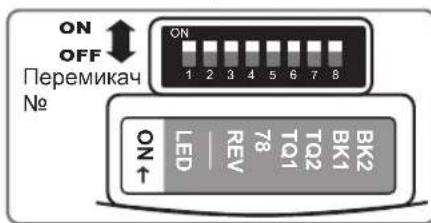

Налаштування кольору світлодіодів / Налаштування зворотного відтворення / Налаштування швидкості 78 об/хв / Налаштування крутного моменту / Налаштування гальмування ) .....................................................15

Відтворення Відтворення платівок .........................................................................16 Регулятор висоти тону (точне налаштування висоти тону) ............18

Технічне обслуговування Технічне обслуговування ..................................................................19 Посібник з пошуку й усунення несправностей ................................20 Технічні характеристики ....................................................................21 SL-1200MK7RE.indb243SL-1200MK7RE.indb243 2020/08/1815:09:572020/08/1815:09:57(244)

Заходи безпеки Попередження Застереження

Для зниження ризику виникнення пожежі, ураження електричним струмом або пошкодження виробу,

Бережіть пристрій від дощу, вологи, крапель,

Не ставте на пристрій речі, наповнені рідиною, наприклад вази.

Використовуйте пристрій із рекомендованим додатковим обладнанням.

Не ремонтуйте пристрій самостійно. Звертайтеся до кваліфікованих фахівців.

Запобігайте падінню металевих предметів усередину цього пристрою.

Не розташовуйте важкі речі на цьому пристрої. Кабель живлення змінного струму

Щоб зменшити небезпеку виникнення пожежі, ураження електричним струмом або пошкодження пристрою:

Переконайтеся, що напруга електроживлення відповідає характеристикам, які зазначено на

Вставляйте мережеву вилку в штепсельною розетку повністю.

Не тягніть, не згинайте кабель і не кладіть на нього важкі предмети.

Не торкайтеся мережевої вилки вологими

Коли від’єднуєте мережеву вилку, тримайтесь за корпус вилки.

Не користуйтеся пошкодженою мережевою вилкою чи штепсельною розеткою.

Мережева вилка є пристроєм для від’єднання. Установлюйте цей пристрій таким чином, щоб мережеву вилку можна було негайно від’єднати від штепсельної розетки.

Переконайтесь, що контакт заземлення на

вилці підключено надійно, щоб запобігти ураженню електричним струмом.

Пристрій конструкції КЛАСУ I треба підключати до штепсельної розетки із захисним заземленням.

Не розміщуйте на пристрої джерела відкритого вогню, наприклад, запалені свічки.

На роботу цього пристрою можуть впливати радіоперешкоди, спричинені мобільними телефонами. У разі наявності таких перешкод збільште відстань між цим пристроєм і мобільним

Цей пристрій призначено для використання в помірному та тропічному кліматі.

Не ставте ніякі предмети на цей пристрій. Коли пристрій увімкнено, він нагрівається. Розташування

Розташуйте пристрій на рівній горизонтальній

Щоб зменшити небезпеку виникнення пожежі, ураження електричним струмом або пошкодження пристрою:

Не встановлюйте або не розташовуйте цей пристрій у книжній шафі, вбудованій шафі чи в іншому замкненому просторі. Переконайтеся, що пристрій добре вентилюється.

Не загороджуйте вентиляційні отвори пристрою газетами, скатертинами, шторами

Не допускайте потрапляння на пристрій прямого сонячного світла, дії високих температур, високої вологості та надмірної

Переконайтесь, що місце розташування є достатньо міцним, щоб витримати вагу цього

Не піднімайте та не переносьте цей пристрій, тримаючи його за регулятори. Це може

до падіння пристрою, що призведе до травми або несправності пристрою.

Тримайте будь-яку плату ІС або магнітну карту, наприклад, кредитну карту, подалі від програвача.

Інакше плата ІС або магнітна карта можуть стати непридатними для використання через дію магнітного поля.

Виконуйте наступні застереження, якщо інше не вказано в супровідних документах.

1. Встановлюйте пристрій на жорсткій, рівній

2. Зберігайте всередині захищеного від вологи

3. Під час транспортування уникайте падіння

пристрою, його надмірної вібрації або ударів об інші об’єкти.

4. Правила та умови утилізації мають

відповідати національному та/або місцевому законодавству.

реалізації не встановлені виробником та мають відповідати національним та/або місцевим законодавчим вимогам країни реалізації

Маркування ідентифікаційного продукту розміщено в нижній частині пристрою. SL-1200MK7RE.indb244SL-1200MK7RE.indb244 2020/08/1815:09:572020/08/1815:09:57Перед використанням (245)

Щоб запобігти пошкодженню під час транспортування, частина обладнання була демонтована. Перевірте та ідентифікуйте аксесуари з комплекту постачання. (Деякі деталі аксесуарів постачаються в пакеті.) Диск програвача (1 шт.) (TYL0332) Сліпмат (1 шт.) Підкладка (1 шт.)

Обидва ці аксесуари постачаються в комплекті з пристроєм. Підкладка — це тонкий прозорий аркуш. Будьте уважні, щоб помилково не викинути її. Пилозахисна кришка (1 шт.) (TTFA0454) Етикетка з написом Technics (1 шт.) Адаптер платівок на 45 об/хв (1 шт.) (TPH0339) Противага (1 шт.) (TYL0295) Тримач головки (1 шт.) Комплект гвинтів для картриджа (1 комплект)

Гвинти довгі (2 шт.)

Шайби (2 шт.) (постачаються в пакеті) Кабель PHONO (1 шт.) (K4EY4YY00003) Кабель заземлення PHONO (1 шт.) (K4EY1YY00189) Кабель живлення змінного струму (1 шт.) ( K2CM3YY00055

Етикетки контрольної вінілової платівки (2 шт.)

Установивши контрольну вінілову платівку на диск програвача, прикріпіть етикетку таким чином, щоб шпиндель проходив через отвір у центрі.

У разі ремонту вони можуть відрізнятися за кольором, логотипом тощо.

Номери моделей аксесуарів станом на червень 2020 року. Вони можуть бути змінені без попереднього повідомлення.

Зберігайте пакувальні матеріали після виймання обладнання. Вони вам знадобляться в разі транспортування виробу на великі відстані.

Дотримуйтеся місцевих правил щодо утилізації виробу.

Не використовуйте будь-який інший кабель живлення змінного струму, кабель PHONO та кабель заземлення PHONO, окрім кабелів з комплекту постачання.

Зберігайте картридж, противагу, гайки, гвинти та шайби в недоступному для дітей місці, щоб діти випадково їх не проковтнули. SL-1200MK7RE.indb245SL-1200MK7RE.indb245 2020/08/1815:09:572020/08/1815:09:57(246)

00), указують на відповідні сторінки для довідки. Назви деталей Противага (

Регулятор притискної

12) Фіксатор тонарма

14) Кільце регулювання висоти тонарма (

13) Кнопка вибору діапазону висоти тону (

12) Кнопки вибору швидкості (

Налаштування кольору світлодіодів дає змогу вибрати синій або червоний колір світлодіодних ламп. (Заводське налаштування: червоний) (

15) Диск програвача (

17) Адаптер платівок на 45 об/хв (

16) Центральний шпиндель (

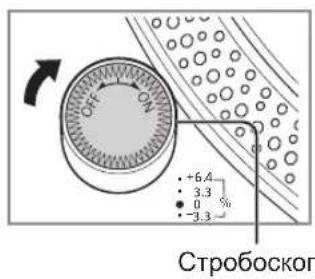

16) ON/OFF (увімк./вимк.) (живлення) (

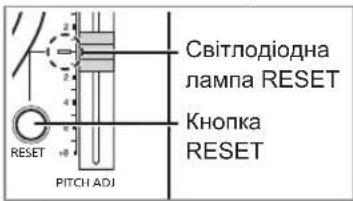

Кнопка RESET (скидання)(

17) Світлодіодна лампа RESET (скидання)

Регулятор PITCH ADJ (налаштування висоти тону)

18) Тримач головки (

7, 9) Підставка для тримача головки (

Лицьовий бік Тильний бік Вихідний роз’єм PHONO (

10) Вхідний роз’єм живлення змінного струму (

10) Роз’єм заземлення PHONO (

10) SL-1200MK7RE.indb246SL-1200MK7RE.indb246 2020/08/1815:09:582020/08/1815:09:58Перед використанням Підготовка до роботи (247)

Попередньо прикріпіть картридж (куплений у магазині). Дотримуйтесь інструкцій з експлуатації картриджа, щоб правильно прикріпити його до тримача головки, та злегка затягніть гвинти.

Якщо кріпильні гвинти входять у комплектацію картриджа, використовуйте їх.

Під час відтворення синглів (SP) використовуйте картридж для синглів.

Використовуйте мініатюрну пласку викрутку (4 мм), що є в продажу.

Будьте обережні, не торкайтеся кінця голки. Прикріплення картриджа

Затягніть гвинт для картриджа.

Картридж треба розташовувати паралельно тримачу головки, якщо дивитися зверху та збоку (на ілюстрації показано вид зверху). Гвинт для картриджаТримач головкиЕлектропровідГайкиШайбиГвинт для картриджаРоз’єм

Будьте обережні, щоб картридж не вислизнув з місця. КартриджГолка

Установіть тримач головки з картриджем у тонарм. Тримайте тримач головки горизонтально та затягніть стопорну гайку.

Будьте обережні, не торкайтеся кінця голки. Стопорна гайкаТримач головки

Відрегулюйте заходження голки.

Будьте обережні, не торкайтеся кінця голки.

Перемістіть картридж, щоб відрегулювати заходження голки таким чином, щоб кінець голки перебував на відстані 52 мм від кінця кріплення тримача головки, як показано на рисунку нижче. Кінець голки

Підставку для тримача головки (

використовувати для зберігання тримача головки з прикріпленим картриджем або для зберігання тримача головки, тимчасово знятого для заміни картриджа тощо. Це запобігає виходу з ладу або пошкодженню картриджа та/або стилуса через перевертання тримача головки.

Залежно від типу картриджа, установлення пилозахисної кришки (

тримач головки з прикріпленим картриджем зберігається на відповідній підставці, може спричинити дотик пилозахисної кришки до картриджа та пошкодження останнього. Коли прикріплюєте пилозахисну кришку, переконайтеся, що тримача головки не зберігається на відповідній підставці.

Під час виконання скретчу (включно зі зворотним відтворенням) використовуйте спеціальні картридж і стилус для діджеїв. (Електропровід)(Роз’єм)

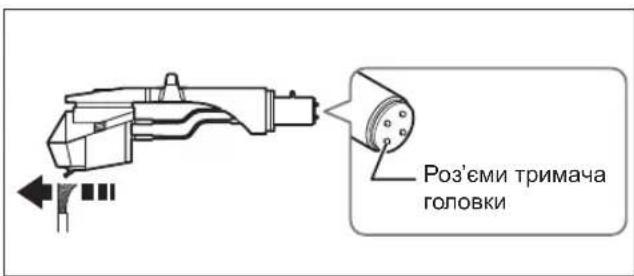

R+ (Червоний)Зелений R- (Зелений)Білий L+ (Білий)Синій L- (Синій) Прикріплення тримача головки SL-1200MK7RE.indb247SL-1200MK7RE.indb247 2020/08/1815:09:582020/08/1815:09:5808 (248)

Монтаж програвача (продовження)

Перш ніж починати налаштування, надіньте захисний наконечник на кінець голки, поверніть тонарм до опори тонарма й зафіксуйте його затискачем тонарма.

Не підключайте кабель живлення змінного струму, поки налаштування не буде виконано повністю.

Коли встановлюєте диск програвача, не допускайте попадання сторонніх матеріалів між основним пристроєм і диском програвача.

Не торкайтеся панелі та не дряпайте її.

Лицьовий бік (друкований): поверхня встановлення

Задній бік: поверхня

Щоб запобігти пошкодженню під час транспортування, частина обладнання була демонтована. Зберіть програвач, як указано далі. Тримайте надійно, оскільки диск важкий. SL-1200MK7RE.indb248SL-1200MK7RE.indb248 2020/08/1815:09:582020/08/1815:09:58Підготовка до роботи (249)

Прикріплення противаги

Прикріпіть противагу до задньої частини тонарма.

Внутрішня частина противаги змащується.

Щоб зняти диск програвача Як показано на рисунку праворуч, вставте пальці у два отвори на диску програвача,

центральний шпиндель вниз і підніміть диск програвача вгору. Перед установленням диска програвача

Зніміть кришку магніту з диска програвача.

На тильному боці диска програвача є магніт

Перед установленням на основний пристрій зніміть кришку магніту. Тильний бік диска програвача Кришка магніту

Тримайте всі чутливі до магніту речі, наприклад, магнітну карту, подалі від магніту.

Не допускайте ударів диска програвача об основний пристрій або падіння диска. Не допускайте прилипання пилу або залізного порошку до магніту на зворотному боці.

Не торкайтеся кріпильних гвинтів (три місця) диска програвача. Експлуатаційні показники не можуть бути гарантованими, якщо гвинти знаходяться поза положенням. Установлення диска програвача

Повільно встановіть диск програвача на центральний

Будьте обережні, коли тримаєте диск програвача, оскільки він важкий.

Будьте обережні, не затисніть пальці.

Витирайте відбитки пальців або забруднення м’якою тканиною. Установлення сліпмата

Покладіть сліпмат і підкладку на диск програвача.

Платівку на диску програвача, що обертається, можна зупиняти вручну, а також обертати в зворотному напрямку.

Використання підкладки на диску програвача змінює відчуття ковзання та встановлення голки на платівку.

Під час виконання скретчу (включно зі зворотним відтворенням) використовуйте спеціальні картридж і стилус для діджеїв. SL-1200MK7RE.indb249SL-1200MK7RE.indb249 2020/08/1815:09:582020/08/1815:09:5810 (250)

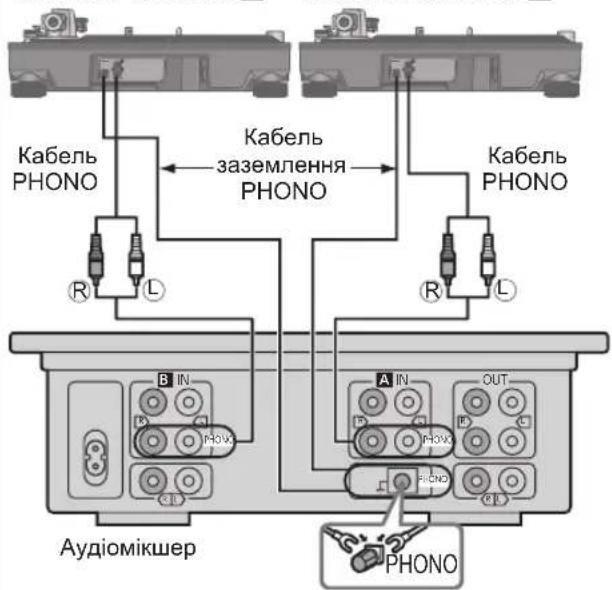

Підключення до інтегрованого підсилювача або компонентної системи / Підключення до мікшера Підключення й установлення

Вимкніть усі пристрої та від’єднайте кабель живлення змінного струму від розетки, перш ніж робити будь-які підключення.

Підключіть кабель живлення змінного струму тільки після виконання всіх інших підключень.

Обов’язково підключіть кабель заземлення PHONO. Інакше може бути чутно шум від мережі змінного

Зверніться також до інструкції з експлуатації пристрою, що підключається.

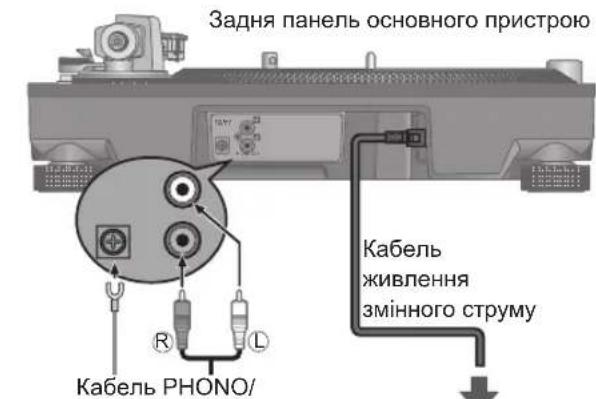

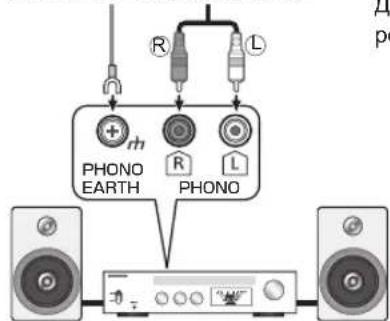

Підключіть кабель PHONO та кабель заземлення PHONO до вхідних роз’ємів PHONO підключеного обладнання.

Ви не матимете належної гучності або якості звуку, якщо на підключеному підсилювачі немає роз’ємів PHONO.

Підключіть кабель живлення змінного струму.

Перевірте номінальну потужність розетки змінного струму на підключеному обладнанні, перш ніж використовувати її для цього пристрою. Відомості про споживану потужність цього пристрою наведено в технічних характеристиках. (

Перемикач живлення не від’єднує весь пристрій від мережі живлення, навіть якщо перебуває в положенні «OFF» (вимк.). Витягніть вилку з електричної розетки, якщо не будете використовувати пристрій протягом тривалого часу. Розташуйте пристрій таким чином, щоб вилку можна було легко витягнути. ПриміткаPHONOEARTHPHONO OUT

PHONO Підсилювач (не входить до комплекту постачання) Кабель живлення змінного струмуЗадня панель основного пристроюЗадня панель основного пристроюАудіомікшерЗадня панель основного пристроюДо електричної розеткиКабель PHONO/Кабель заземлення PHONOКабель заземлення PHONO

Див. інструкцію з експлуатації аудіомікшера (купується окремо).Кабель PHONOКабель PHONOУвага!

Затягніть роз’єм заземлення PHONO за допомогою хрестоподібної викрутки. SL-1200MK7RE.indb250SL-1200MK7RE.indb250 2020/08/1815:09:592020/08/1815:09:59Підготовка до роботи (251)

Установлення Установлення пилозахисної кришки Установіть пристрій на горизонтальній поверхні, захищеній від вібрацій. Розташовуйте цей пристрій якнайдалі від динаміків.

Регулювання висоти для встановлення пристрою горизонтально

Підніміть основний пристрій, щоб повернути ізолятори й відрегулювати висоту.

За годинниковою стрілкою (праворуч), якщо дивитися знизу : Опускання

Проти годинникової стрілки (ліворуч), якщо дивитися знизу

Не викручуйте ізолятори занадто. Через це вони можуть випасти або пошкодитися.

Примітки щодо встановлення

Перш ніж переміщувати пристрій, вимкніть його, витягніть вилку з розетки й від’єднайте всі підключені пристрої.

Переконайтеся, що пристрій не зазнає впливу сонячних променів, пилу, вологості й тепла від опалювального приладу.

Цей пристрій може сприймати перешкоди від радіоприладу, якщо він розташований поблизу. Розташовуйте пристрій якнайдалі від радіоприладів.

Не встановлюйте пристрій на джерело тепла.

Уникайте місць з великими перепадами температури.

Уникайте місць, де часто утворюється конденсат.

Уникайте нестійких місць.

Не ставте предмети на пристрій.

Не встановлюйте пристрій у закритому просторі, наприклад на книжковій полиці.

Установлюйте пристрій таким чином, щоб він знаходився на достатній відстані від стін та інших пристроїв, щоб забезпечити ефективне виділення тепла зсередини пристрою.

Переконайтесь, що місце встановлення достатньо міцне, щоб витримати загальну вагу пристрою та системи. (

Зверніть увагу, що сигаретний дим або волога від ультразвукового зволожувача можуть пошкодити пристрій.

Конденсація Уявіть холодну пляшку, яку дістали з холодильника. Якщо залишити її в кімнаті на деякий час, на поверхні пляшки утворяться краплі роси. Це явище називається «конденсація».

Умови, що призводять до конденсації:

швидка зміна температури (викликана переміщенням з теплого місця в холодне або навпаки, швидким охолодженням чи нагріванням або прямим впливом охолодженого

висока вологість у приміщенні з великою кількістю пари тощо;

Конденсація може пошкодити пристрій. Якщо це сталося, вимкніть пристрій і залиште його, поки він не досягне температури навколишнього середовища (приблизно 2–3 години).

Тримаючи пилозахисну кришку з обох боків, установіть її на місце, сумістивши її чотири кути з чотирма кутами пристрою.

Коли знімаєте пилозахисну кришку, піднімайте її прямо вгору.

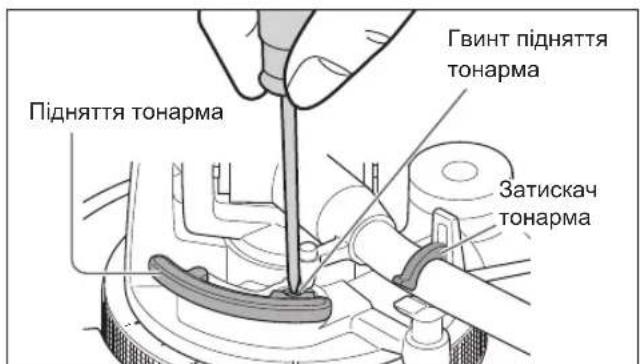

Поверніть тонарм до опори тонарма та зафіксуйте його затискачем тонарма, перш ніж прикріпляти чи знімати пилозахисну кришку.

Знімайте пилозахисну кришку під час відтворення.

Коли прикріплюєте пилозахисну кришку, переконайтеся, що лампу голки (

донизу. Якщо прикріпити пилозахисну кришку, коли лампу голки піднято, лампа може торкнутися пилозахисної кришки. SL-1200MK7RE.indb251SL-1200MK7RE.indb251 2020/08/1815:10:012020/08/1815:10:0112 (252)

Налаштування Регулятор протискочуванняЗатискач тонармаОпора тонармаВажіль мікроліфта

Звільніть тонарм з опори тонарма та налаштуйте горизонтальний баланс, повертаючи противагу. Тримайте тонарм і повертайте противагу в напрямку стрілки, щоб налаштувати рівновагу, поки тонарм не займе приблизно горизонтальне положення.

Слідкуйте за тим, щоб голка не торкалася диска програвача чи основного пристрою. ПротивагаТримайся тут, щоб повернути

Повертайте регулятор притискної сили, поки «0» не потрапить на центральну лінію задньої частини

Утримуйте противагу нерухомою, поки це

Поверніть тонарм до опори тонарма та зафіксуйте його затискачем тонарма. Горизонтальний баланс Притискна сила

Зніміть захисну кришку голки, будьте обережні, щоб не пошкодити голку, а потім відпустіть затискач тонарма.

Опустіть важіль мікроліфта.

Поверніть регулятор протискочування на «0». ПротивагаЗатискач тонармаРегулятор притискної Тримайся тут, щоб повернутиЗбалансовано, і тонарм налаштовано паралельно диску програвача.Противага занадто далеко зміщена вперед.Противага занадто далеко зміщена назад.

Інформацію щодо відповідної притискної сили див. у посібнику користувача.

Центральна лінія SL-1200MK7RE.indb252SL-1200MK7RE.indb252 2020/08/1815:10:012020/08/1815:10:01Підготовка до роботи (253)

Поверніть противагу, щоб відрегулювати відповідну притискну силу для картриджа.

Регулятор притискної сили буде повертатися разом із противагою.

Повертайте, поки центральна лінія не вкаже відповідну притискну силу.

Тримайся тут, щоб повернути Повертається

Поверніть регулятор протискочування, щоб налаштувати його на те саме значення, що й регулятор притискної сили.

Для притискної сили 3 г і більше налаштуйте регулятор протискочування на «3».

Під час виконання скретчу (включно зі зворотним відтворенням) відрегулюйте положення регулятора протискочування залежно від техніки скретчу, що застосовуватиметься, для зменшення ковзання.

Висота тонарма Налаштування (продовження)

Робіть це налаштування тільки в тому випадку, якщо це необхідно для картриджа, який використовується.

Установіть платівку на диск програвача.

Вивільніть фіксатор тонарма. Вказівна лінія Кільце регулювання висоти тонарма Висота картриджа (Н) у міліметрах

Фіксатор тонарма (Вивільнено)(Зафіксовано)

Використовуйте наведену нижче таблицю як довідку, щоб знайти відповідну позначку положення для висоти картриджа.

Поверніть кільце регулювання висоти тонарма, щоб вирівняти позначку положення із вказівною лінією. 0–6 мм позначено на кільці регулювання висоти тонарма.

Налаштуйте висоту за допомогою кільця регулювання висоти тонарма. Налаштовуйте висоту тонарма, поки тонарм не буде паралельним платівці. (Для тримача головки з комплекту постачання)

Коли висота картриджа (H) невідома, або коли не використовується тримач головки з комплекту

Зніміть захисну кришку голки (робіть це обережно, щоб не пошкодити голку), потім відпустіть затискач тонарма. Опустіть важіль мікроліфта, установіть голку на платівку та налаштовуйте регулятор висоти, поки тонарм не буде паралельним платівці.

Якщо висота картриджа (H) занадто мала, щоб зробити їх паралельними один одному, додайте «прокладку картриджа» (не входить до

Після завершення налаштування висоти тонарма зафіксуйте тонарм, повернувши ручку фіксатора

Обов’язково повертайте ручку фіксатора тонарма до кінця, як показано на рисунку нижче. Щоб це зробити, може знадобитися застосувати певну силу.

Будьте обережні, не пошкодьте голку.

Не використовуйте пристрій, коли фіксатор тонарма вивільнено.

Для більш точного налаштування використовуйте рівень (не входить до комплекту постачання) для регулювання висоти тонарма таким чином, щоб картридж став паралельним

Під час виконання скретчу (включно зі зворотним відтворенням) відрегулюйте положення кільця регулювання висоти тонарма залежно від техніки скретчу, що застосовуватиметься, для зменшення ковзання.

TQ1 TQ2 BK1 BK2 Висота підняття тонарма Зробіть налаштування відповідно до картриджа, якщо необхідно.

Установіть платівку на диск програвача.

Зніміть захисну кришку голки, будьте обережні, щоб не пошкодити голку, а потім відпустіть затискач тонарма.

Підніміть важіль мікроліфта та установіть тонарм над платівкою.

Перевірте висоту підйому тонарма (відстань між кінцем голки та поверхнею платівки). Якщо потрібне налаштування, перейдіть до кроку

Заводське налаштування для висоти підняття тонарма 8–13 мм.

Поверніть тонарм до опори тонарма та зафіксуйте його затискачем тонарма. Поверніть регулювальний гвинт.

Поворот гвинта за годинниковою стрілкою знижує підняття тонарма.

Поворот гвинта проти годинникової стрілки збільшує підняття тонарма. Робочі налаштування Можна виконати налаштування кольору світлодіодів, налаштування зворотного відтворення, налаштування швидкості 78 об/хв, налаштування крутного моменту і налаштування гальмування.

Вимкніть пристрій і витягніть вилку з електричної розетки.

Відрегулюйте за бажанням, установивши перемикачі за допомогою тонкої хрестоподібної викрутки або аналогічного засобу. Можна вибрати червоний або синій колір кольору лампи стробоскопа, кнопок вибору швидкості, кнопки вибору діапазону висоти тону та світлодіодної лампи RESET. Перемикач №: 1 (світлодіод)

OFF (ВИМК.) (заводське налаштування)

ON (УВІМК.) Налаштування кольору світлодіодів Дає змогу вимикати або вмикати зворотне відтворення. (

17) Перемикач №: 3 (REV) Зворотне відтворення

OFF (ВИМК.) (заводське налаштування) Зворотне відтворення

ON (УВІМК.) Налаштування зворотного відтворення Перемикач №: 4 (78) 78 об/хв вимкнено OFF (ВИМК.) (заводське налаштування) 78 об/хв увімкнено ON (УВІМК.) Дає змогу вимикати або вмикати швидкість 78 об/хв. (

17) Налаштування швидкості 78 об/хв Дає змогу вибрати один із чотирьох рівнів для регулювання крутного моменту. Перемикач №: 5 (TQ1) Перемикач №: 6 (TQ2)

OFF (ВИМК.) (заводське налаштування) OFF (ВИМК.) (заводське налаштування)

ON (УВІМК.) OFF (ВИМК.) Налаштування крутного моменту Перемикач №: 7 (BK1) Перемикач №: 8 (BK2)

OFF (ВИМК.) (заводське налаштування) OFF (ВИМК.) (заводське налаштування)

ON (УВІМК.) ON (УВІМК.) Можна вибрати один із чотирьох рівнів сили гальмування для зупинення диска програвача після натискання кнопки [START-STOP]. Налаштування гальмування

Відтворення платівок

Поверніть регулятор [ON/OFF], щоб увімкнути пристрій. Стробоскоп загорається. 33-

вибирається автоматично, і загорається індикатор [33].

Натисніть [START-STOP]. Диск програвача починає обертатися.

1 Установіть платівку на диск програвача.

2 Зніміть захисну кришку голки та вивільніть затискач тонарма.

Не натискайте [START-STOP], коли диск програвача знято. Якщо ви випадково натиснули [START-STOP].

Індикатор кнопки вибору швидкості ([33] або [45]) починає блимати.

Якщо він блимає, поверніть [ON/OFF], щоб вимкнути пристрій, установіть диск програвача, а потім поверніть [ON/OFF], щоб увімкнути пристрій. Кнопки вибору швидкості

Адаптер платівок на 45 об/хв Центральний шпиндель SL-1200MK7RE.indb256SL-1200MK7RE.indb256 2020/08/1815:10:022020/08/1815:10:02Відтворення (257)

Натисніть [RESET], щоб увімкнути світлодіодну лампу RESET регулювання висоти тону. Пристрій відтворює на попередньо заданій швидкості (33-1/3, 45 або 78 об/хв) незалежно від положення [PITCH ADJ].

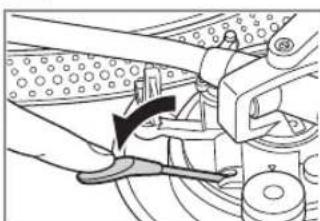

Опускайте важіль мікроліфта

Тонарм повільно рухається вниз. Починається відтворення.

налаштування висоти тону (

Щоб тимчасово припинити відтворення Підніміть важіль мікроліфта.

Голка підніметься над платівкою.

Щоб почати відтворення знову, опустіть важіль мікроліфта.

Коли відтворення закінчується

Підніміть важіль мікроліфта, поверніть тонарм до опори тонарма та опустіть важіль мікроліфта.

Натисніть [START-STOP]. Електронне гальмування плавно зупиняє диск програвача.

Поверніть регулятор [ON/OFF], щоб вимкнути

Зафіксуйте тонарм затискачем тонарма.

Знову встановіть захисну кришку голки (щоб захистити кінець голки).

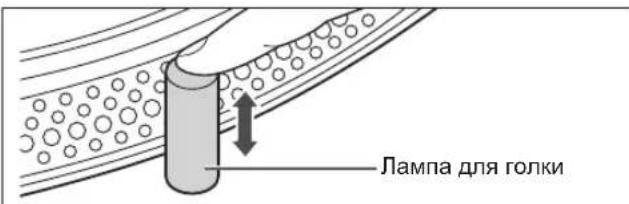

Щоб освітити голку Кінець голки підсвічується під час відтворення. Лампа для голки Натисніть лампу для голки.

Лампа для голки (білий світлодіод) піднімається й освітлює голку.

Притисніть лампу для голки вниз, щоб вимкнути

Під час відтворення платівок на 45 об/хв

Натисніть кнопку вибору швидкості [45] (світиться [45]).

Установіть адаптер платівок на 45 об/хв на центральний шпиндель.

Під час відтворення синглів (78 об/хв)

Увімкніть швидкість 78 об/хв за допомогою налаштування швидкості 78 об/хв

Одночасно натисніть кнопки вибору швидкості [33] і [45] (78 об/хв: світяться [33] і [45]).

У разі використання стабілізатора платівок (не входить до комплекту постачання)

Див. інструкцію з експлуатації стабілізатора

Максимальна вага: 1 к

ヱリヵヤラチモュルンユヴユヵ Кнопка RESETСвітлодіодна лампа RESET

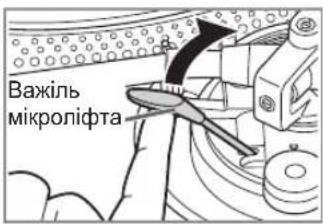

Підніміть важіль мікроліфта й установіть тонарм над платівкою. Важіль мікроліфта

Для відтворення в зворотному

Увімкніть зворотне відтворення за допомогою налаштування зворотного відтворення (

Одночасно натисніть кнопку або кнопки вибору швидкості диска програвача ([33], [45] або [33] і [45]) та кнопку [START-STOP] під час обертання диска програвача.

Зворотне відтворення починається на швидкості диска програвача, вибраної натисканням кнопки або кнопок вибору швидкості.

Щоб повернутися до звичайного відтворення, знову натисніть [START-STOP], одночасно натискаючи кнопку або кнопки вибору швидкості диска програвача.

Повторне натискання [START-STOP] після натискання кнопки [START-STOP] під час зворотного відтворення розпочинає звичайне відтворення.

Якщо одночасно натиснути кнопку або кнопки вибору швидкості диска програвача та [START- STOP], коли диск програвача зупинено, почнеться зворотне відтворення. SL-1200MK7RE.indb257SL-1200MK7RE.indb257 2020/08/1815:10:022020/08/1815:10:02(258)

Регулятор висоти тону (точне налаштування висоти тону)

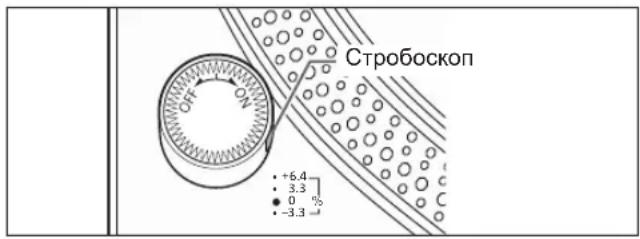

Для вимірювання висоти тону Чотири ряди дзеркал стробоскопа біля краю диска програвача можуть допомогти у вимірюванні висоти тону. Дзеркала стробоскопа, що освітлюються стробоскопом (світлодіодна лампа), синхронізованим з точною частотою цифрового

Завжди використовуйте цю світлодіодну лампу для вимірювання висоти тону.

Натисніть [RESET], щоб вимкнути світлодіодну лампу RESET.

Натисніть кнопку вибору діапазону висоти тону, щоб вибрати діапазон висоти тону.

[×2] світиться: ±16%

[×2] не світиться: ±8%

Коли диск програвача обертається Зруште [PITCH ADJ].

Висоту тону можна регулювати прибл. між -8% і +8% або -16% і +16% відповідно до вашого вибору.

Надані числа є приблизними відсотками для вашого налаштування.

Регулятор PITCH ADJКнопка вибору діапазону висоти тону Синій світлодіодний індикаторКнопка RESET

Щоб скинути висоту тону на попередньо задане значення Натисніть [RESET]. RESET індикатор загорається, і висота тону негайно повертається до попередньо заданого значення незалежно від положення [PITCH ADJ]. (33-¹⁄3, 45 або 78 об/хв)

Світлодіодна лампа RESET світиться: Зафіксовано попередньо задане значення.

Світлодіодна лампа RESET не світиться: можна настроїти за допомогою [PITCH ADJ].

Зміна +6,4 % висоти тону, коли встановилася Зміна +3,3 % висоти тону, коли встановилася Нормальна швидкість диска програвача (33-

, 45 або 78 об/хв), коли встановилася Зміна -3,3 % висоти тону, коли встановилася Дзеркала стробоскопа SL-1200MK7RE.indb258SL-1200MK7RE.indb258 2020/08/1815:10:032020/08/1815:10:03Відтворення

обслуговування (259)

Технічне обслуговування

Догляд за деталями Ретельно очистьте голку та платівку від пилу.

Зніміть тримач головки з картриджем і почистьте голку м’якою щіткою. Чистьте щіткою від основи

Використовуйте засіб для чищення платівок, щоб підтримувати чистоту платівок. Роз’єми тримача

Час від часу протирайте роз’єми тримача

Протріть роз’єми тримача головки м’якою тканиною та прилаштуйте тримач головки до тонарма. Вимкніть гучність підсилювача або вимкніть підсилювач, перш ніж установлювати або знімати тримач головки. Якщо тримач головки переміщується, коли гучність збільшена, це може призвести до пошкодження

Очищення пилозахисної кришки та

Протріть пилозахисну кришку та корпус м’якою

Не торкайтеся дошка під час очищення. Інакше програвач може вийти з ладу. Якщо кришка дуже забруднена, щільно відіжміть мокру тканину, щоб витерти забруднення, а потім витріть її м’якою тканиною.

Не використовуйте розчинники, такі як бензин, розріджувач, спирт, кухонні миючі засоби, хімічно оброблену тканину тощо. Це може призвести до деформування зовнішнього боку корпусу або пошкодження покриття.

Не протирайте пилозахисну кришку під час відтворення платівки. Це може призвести до утворювання статичної електрики. Ця статична електрика може призвести до притягнення тонарма до пилозахисної кришки.

Транспортування пристрою Знову запакуйте пристрій в упаковку, в якій він постачався. Зберігайте пакувальні матеріали після виймання обладнання. Якщо у вас більше немає упаковки, виконайте такі

Зніміть диск програвача й сліпмат та акуратно загорніть їх.

Зніміть тримач головки й противагу з тонарма та обережно загорніть їх.

Зафіксуйте тонарм затискачем тонарма

закріпіть його стрічкою на місці.

Акуратно загорніть основний пристрій у тканину

перепакуванням зніміть противагу та вставте опору тонарма під тонарм. Перепаковка SL-1200MK7RE.indb259SL-1200MK7RE.indb259 2020/08/1815:10:032020/08/1815:10:03(260)

Перш ніж звертатись до ремонтної служби, перевірте указане нижче. Якщо виникають сумніви щодо деяких пунктів перевірки або якщо заходи, які вказано в таблиці, не допомагають вирішити проблему, зверніться до

Чи підключено кабель живлення змінного струму?

Підключіть кабель живлення до розетки надійно. (

10) Живлення є, а звуку немає. Звук тихий.

Чи підключення до роз’ємів PHONO підсилювача/приймача зроблено правильно?

Підключіть кабелі PHONO до вхідних роз’ємів PHONO підсилювача. (

10) Звук зліва та справа поміняно на протилежний.

Чи підключення кабелів стереозвуку до підсилювача або приймача не змінено не протилежне?

Перевірте всі підключення двічі. (

Чи правильно підключено електропроводи тримача головки до роз’ємів картриджа?

Перевірте всі підключення двічі. (

Гудіння лунає під час відтворення.

Чи є інші прилади або їхні електропроводи змінного струму біля з’єднувального кабелю стереозвуку?

Від’єднайте прилади та їхні електропроводи змінного струму від цього пристрою.

Чи підключено кабель заземлення?

Переконайтесь, що кабель заземлення підключено правильно. (

10) Індикатор на кнопці вибору швидкості [33] або [45] блимає. Якщо індикатор на кнопці вибору швидкості [33] або [45] блимає, виконайте описані нижче дії. Це може усунути проблему.

Поверніть [ON/OFF] у положення OFF.

Витягніть мережеву вилку, зачекайте протягом трьох секунд, а потім підключіть вилку знову.

Поверніть [ON/OFF] у положення ON і натисніть [START-STOP], щоб диск програвача почав обертатися.

Якщо індикатор на кнопці вибору швидкості блимає знову, перевірте, котрий блимає, і зверніться до представника нашого сервісного центру. Посібник з пошуку та усунення несправностей SL-1200MK7RE.indb260SL-1200MK7RE.indb260 2020/08/1815:10:032020/08/1815:10:03Технічне обслуговування (261)

Технічні характеристики

Загальні характеристики Енергоживлення Змінний струм 110–240 В, 50/60 Гц

8,0 Вт (живлення ввімкнено) Прибл. 0,2 Вт (живлення

температури Від 0 °C до +40 °C Діапазон робочої

35–80 % відносної вологості (без конденсації) Вузол диска програвача Тип Програвач з ручним режимом прямого приводу Метод приводу Прямий привод Двигун Безщітковий двигун постійного

Алюмінієве лиття Діаметр: 332 мм Вага: Прибл. 1,8 к

(включно зі сліпматом і підкладкою) Швидкість диска

об/хв, 45 об/хв (з перемикачем 78 об/хв) Змінний діапазон висоти тону ±8%, ±16% Пусковий крутний

Характеристики прискорення 0,7 с від нерухомого стану до

гальмування Електронне гальмування

0,025% (зважене середньокв.

Вузол тонарма Тип Статичний баланс

230 мм Заходження голки 15 мм Кут помилки відстеження У межах 2° 32´ (на зовнішній доріжці платівки 30 см (12

У межах 0° 32´ (на внутрішній доріжці платівки 30 см (12

налаштування висоти тонарма 0–6 мм

налаштування притискної сили 0–4

(пряме зчитування) Вага тримача

Застосовний діапазон ваги

(без допоміжної ваги) 14,3–20,7

(включно з тримачем головки) Роз’єм тримача 4-контактний роз’єм ø1,2 мм Технічні характеристики можуть бути змінені без попереднього повідомлення. Маркування Red Bull
