MANUALE UTENTE EAHT700 TECHNICS

Grazie per averereacquistatoquesto prodotto.

Leggere attendamente queste istruzioni prima di utilizzato quello prodotto e conservare il presente manuale per uso futuro.

Note sulle descrizioni contenate in queste istruzioni per I'uso
- Le pagine da consultare sono indicate con ( 00)
- Le illustrazioni presenti nel manuale posso sono differire dal vostro apparecchio.

Caratteristiche

Motore coreless a presa diretta per elevata coppia e affidabilità

• Il nuovo motore di azionamento diretto del coreless cui ridurre il livello di vibrazioni durante la rotazione pur mantenendo una coppia elevata.
• La Tecnologia di controllo del motore ad alta precisione commuta il tipo di azionamento in base allo stato di funzionamento del motore consentendo una copbia elevata con elevata stabilità.
• Il metod di controllo digitale migliorata il tracciamento e la precisione, consentendo un controlo preciso e stabile del tono.

Cuscinetti di alta precisione per braccio giradischi ad alta sensibilità

• Il cuscinetto tagliato a macchina, ad alta precisione, utilizzato nel braccio giradischi con sospensioni cardaniche consente un tracciamento migliorato, rendendo meno probabile lo skatinganche durante le prestazioni più intense.

Armadietto alto rigrido con taglio vibrazioni e isolatore ad alto smorzamento

• Questa unità è progettata non solo per offrirere suono di alta qualità e alta resistenza al feedback, maanche per tagliare in modo efficiente le vibrazioni esterne in ambienti molto rumorosi.

Funzioni per offrirre una vasta gamma di prestazioni

• Consente la regolazione della coppia e della velocità del freno.
• Consente la riproduzione inversa.
• Consente all'utente di selezionare tra due colori della spia LED in base alle proprie preferenze o all'ambiente.

Sommario

- Prima dell'uso

Precauzioni per la sicurezza 04
Accessori 06
Nomi dei componenti 08

osn,||ap eW!d

Per 初始化

Montaggio del giradischi 09

• Collegamento della cartuccia 09
  Montaggio della consortiglia portatestina 09
• Prima di montare il giradischi 11
  Montaggio del giradischi 11
  Montaggio del tappetino 11
  Montaggio del contrappeso 11
  Per rimuovere il giradischi 11

Collegamenti installazione 12

• Collegamento a un sistema amplificatore pre-main o a un sistema di componenti/ Collegamento a un mixer 12

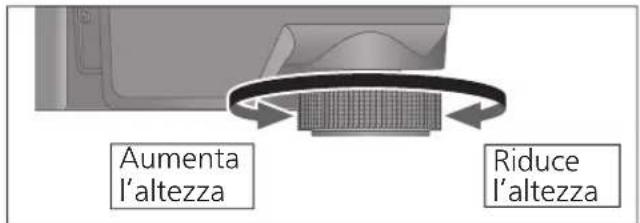

  Installazione 13

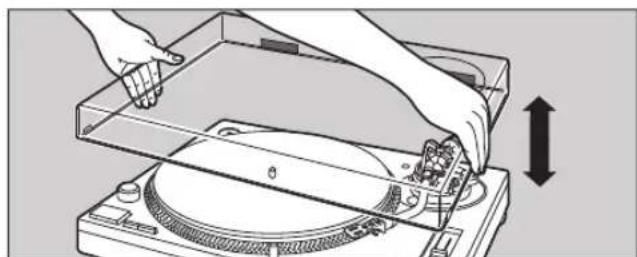

  Montare il coperchio antipolvere 13

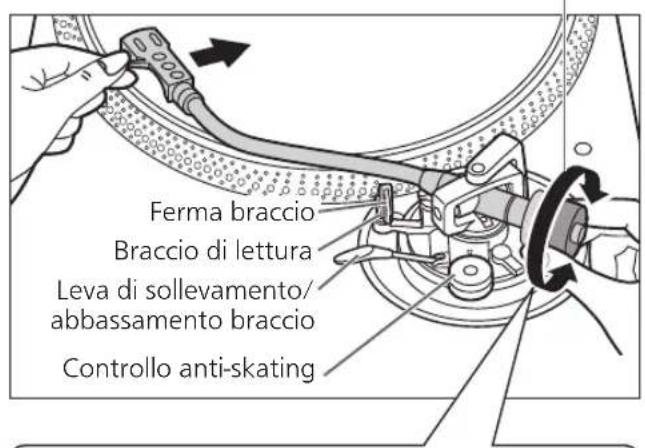

Regolazione 14

• Bilancimiento orizzontale 14
• Pressione della puntina 14

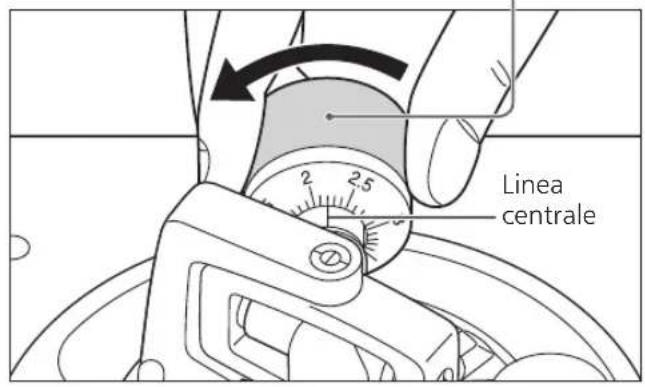

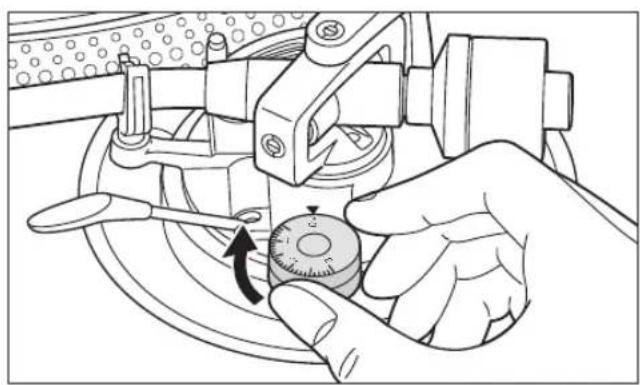

• Anti-skating 15

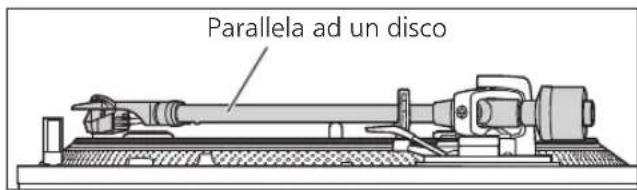

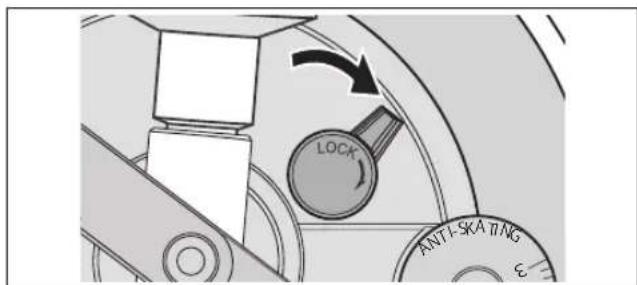

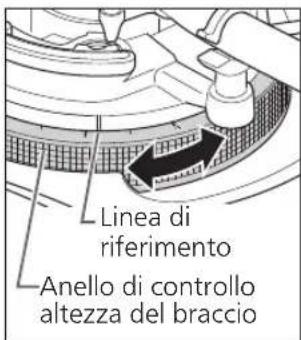

  Altezza del braccio giradischi 16

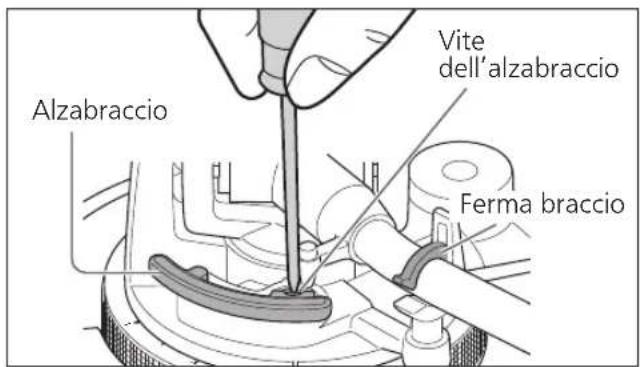

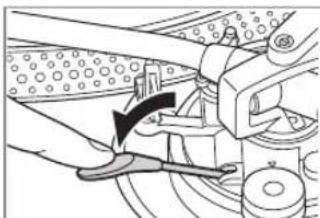

  Altezza dell'alzabraccio 17

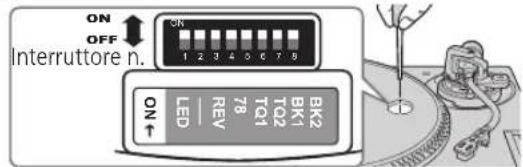

• Impostazioni operative (Impostazione colore LED/Impostazione riproduzione inversa/Impostazione 78 rpm/ Impostazione della coppiia/Impostazione freno) .... 17

In riproduzione

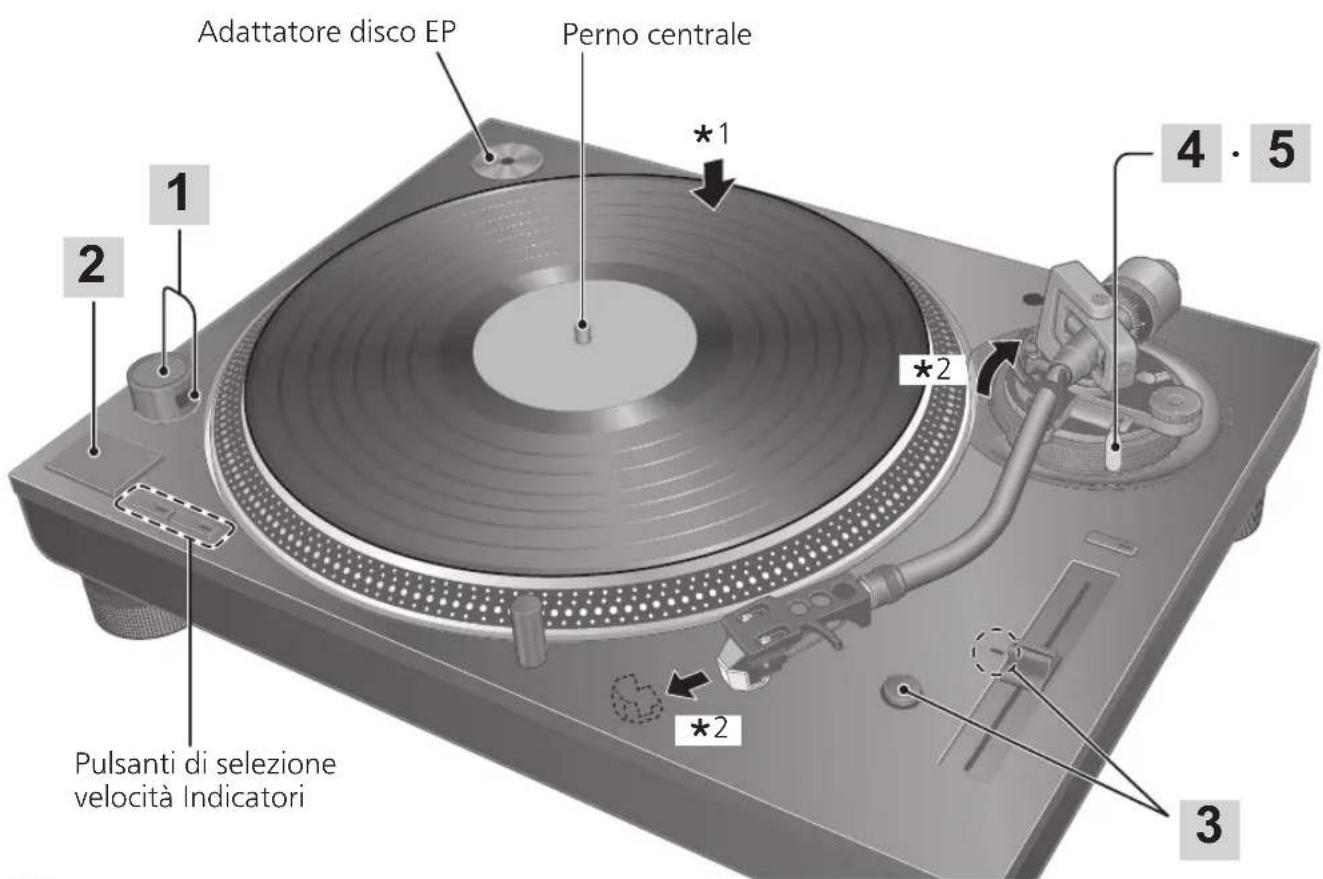

Lettura dei dischi 18

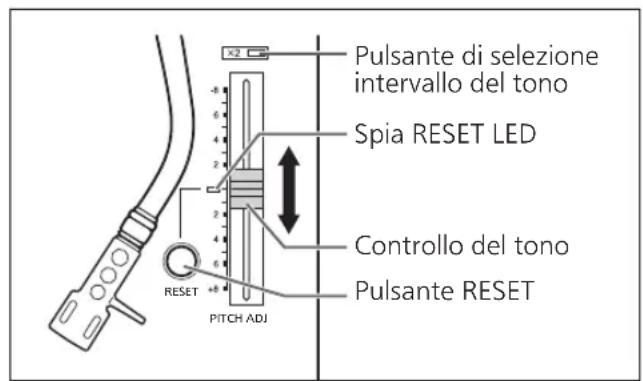

Controllo del tono (regolazione fine del tono) 20

Manutenzione

Manutenzione 21

Guida alla risoluzione dei problemi 22

Dati tecnici 23

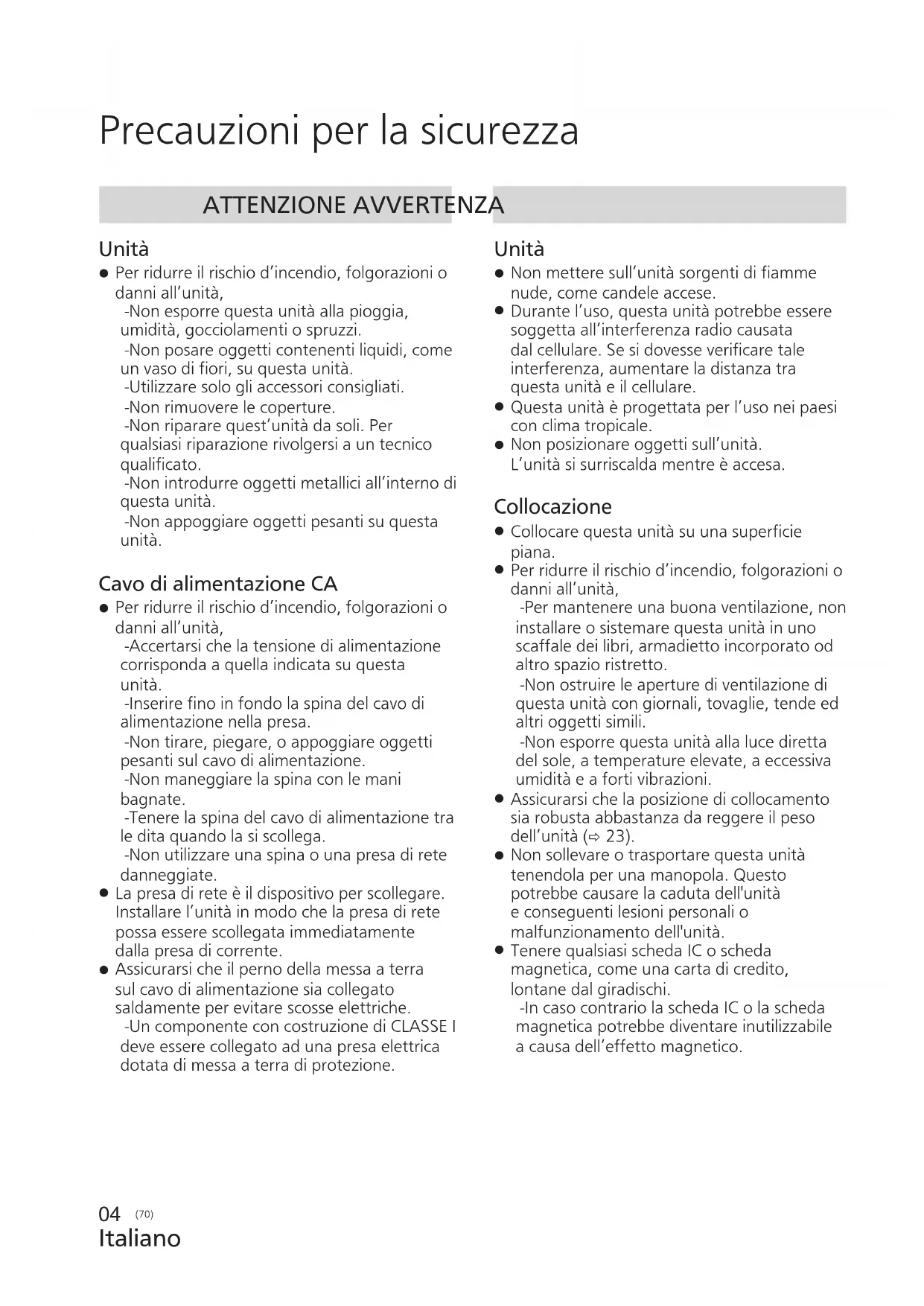

Precauzioni per la sicurezza

ATTENZIONE AVVERTENZA

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

-Non esporre esta unità alla pioggia, umidità, gocciolamenti o spruzzi.

-Non posare oggetti contenti liquidi, come un vaso di fiori, su questa unità.

-Utilizzare solo gli accessori consigliati.

-Non rimuovere le coperture.

-Non riparare quest'unità da soli. Per qualsiàri riparazione rivolgersi a un tecnico qualificato.

-Non introdurre oggetti metallici all'interno di questa unità.

-Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

-Accertarsi che la tensione di alimentazione corrisponda a quella indicata su esta unità.

• Inserire fino in fondo la spina del cavo di alimentazione nella presa.

-Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.

-Non maneggiare la spina con le mani in bagnate.

-Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.

-Nonutilizzareuna spina o una presa di rete danneggiate.

• La presa di rete è il disposativo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente alla presa di corrente.

• Assicurarsi che il perno della messa a terra sul cavo di alimentazione sia collegato saldamente per evitare scosse elettriche.

-Un componente con costruzione di CLASSE I deve essere collegato ad una presa elettrica dotata di messa a terra di protezione.

Unità

Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
- Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumento la distance tra但这a unità e il cellulare.
- Questa unità è progettata per l'uso nei paesi con clima tropicale.
Non posizionare oggetti sull'unita. L'unità si surriscalda quando è accesa.

Colloczione

• Collocare esta unità su una superficie pianà.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

-Per mantenere una buona ventilazione, non installare o sistemare esta unità in uno scaffale dei libri, armadietto incorp.orato od altri spazio ristretto.

-Non ostruire le aperture di ventilazione di但这a unità con giornali, tovaglie, tende ed altri oggetti simili.

-Non esporre esta unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

• Assicurarsi che la posizione di collocamento si a robusta abbastanza da reggere il peso dell'unità ( 23) .
  Non sollevare o trasportare questa unita tenendola per una manopola. Questo potrebbe causare la caduta dell'unita e seguenti lesioni personali o malfunzionamento dell'unita.
• Tenere qualsiasi scheda IC o schedamagnetica, come una carta di credito, lontane dal giradischi.

-In caso contrario la scheda IC o la scheda magnetica potrebbe divertare inutilizzabile a causa dell'effetto magnetico.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e ricolaggio di vecchi prodotti vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel loro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Il contrassegno di identificazione prodotto è situato sul lato inferiore dell'unità.

Accessor

Alcune parti sono state smontate per evitare danni durante la spedizione.

Verificare e identificare gli accessori in dotazione.

(Alcune parti degli accessori sono fornite in una borsa)

Giradischi (1 pz.) (TYL0332)	Tappetino (1 pz.) Foglio di scorrimento (1 pz.)	Coperchio antipolvere (1 pz.) (TTFA0454)
	Con l'unità viene fornito uno per ciascuno di questi. Il foglio di scorrimento è un foglio sottile, trasparente. Fare attenzione a non gettarlo via per erre.	Etichetta Technics (1 pz.) Technics
Adattatore disco EP (1 pz.) (TPH0339)	Contrappeso (1 pz.) (TYL0295)	Conchiglia portatestina (1 pz.)
Gruppo viti cartuccia (1 gruppo) • Dadi (2 • Viti corte (2 pz.) • Viti lunghe (2 pz.) • Rondelle (2 pz.) (Fornito in un sacchetto)	Cavo PHONO (1 pz.) (K4EY4YY00003)	Cavo di messa a terra PHONO (1 pz.) (K4EY1YY00189)
Cavo di alimentazione CA (1 pz.) (K2CM3YY00055)	Etichette vinile di controllo (2 pz.)
	Con il vinile di controllo installato sul giradischi, applicare l'etichetta facendo passare il mandrinoattraverso il foro centrale.

• In caso di riparazione, potrebbero essere diverse in colore, logo e casi via.
• I numero di modello degli accessori fanno riferimento a giugno 2020. Sono soggetti a modifiche alla preavviso.
• Conservare il materiale di imballaggio dopo aver estratto la merce.
  Può essere utile quando si trasporta il prodotto su lunghe distance.
• Seguire le normative locali per lo smaltimento del prodotto.
• Non utilizzato altri cavi di alimentazione CA, cavi PHONO e cavi di messa a terra PHONO ad eccezione di quelli in dotazione.
• Tenere la cartuccia, i dadi, le viti e le rondelle fuori alla portata dei bambini per evitare che possano inghiottirli.

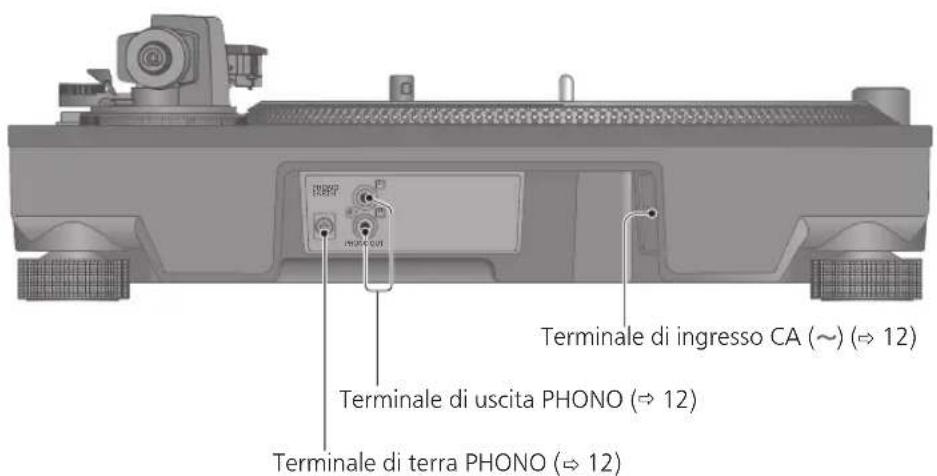

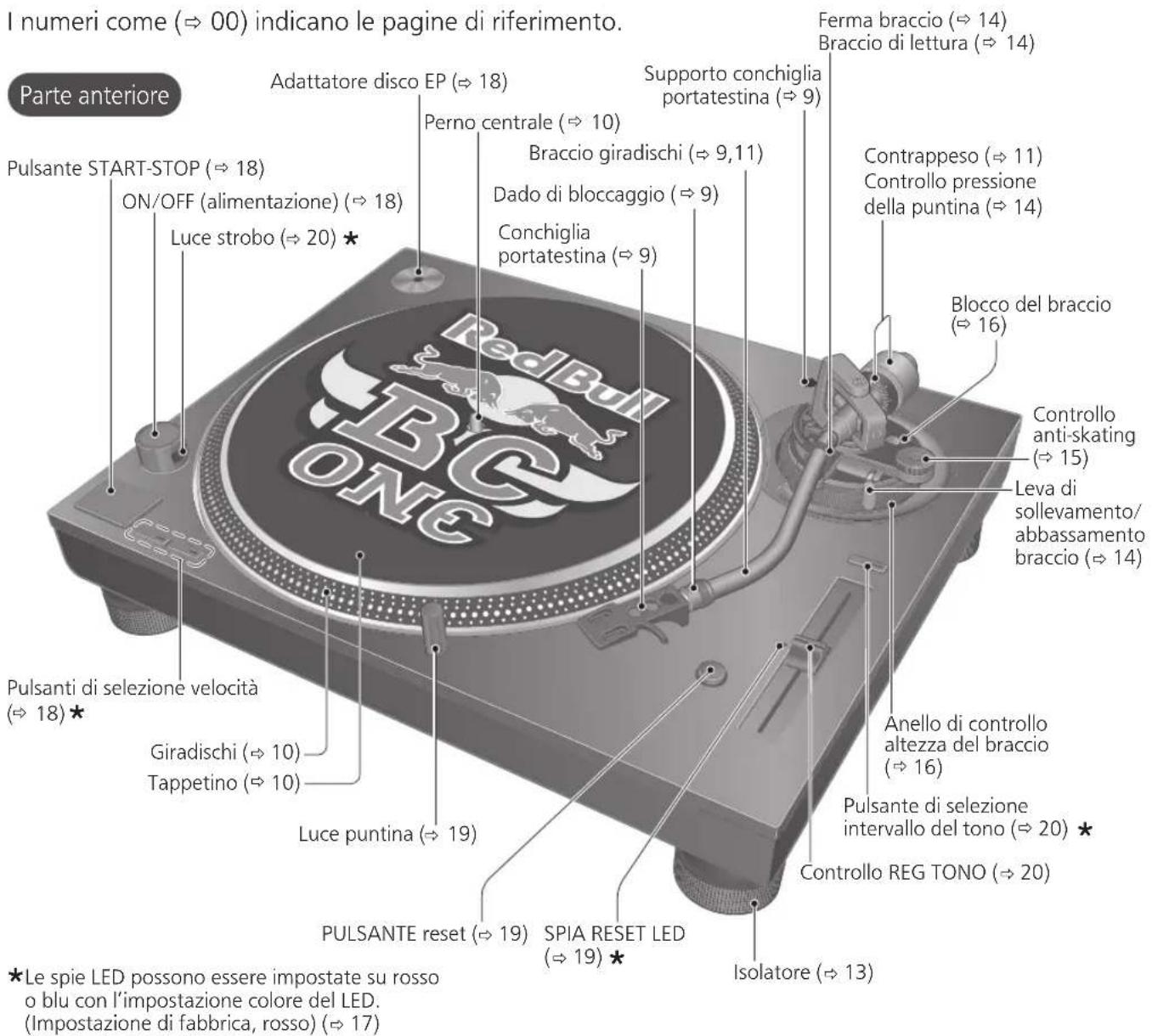

Nomi dei componenti

Indietro

Montaggio del giradischi

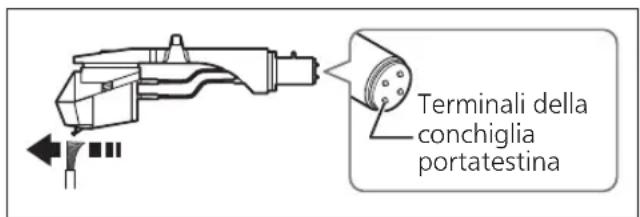

Collegamento della cartuccia

Attenzione

• Quando si esegue lo scratching (inclua la riproduzione inversa), utilizzare una cartuccia e una puntina per DJ.

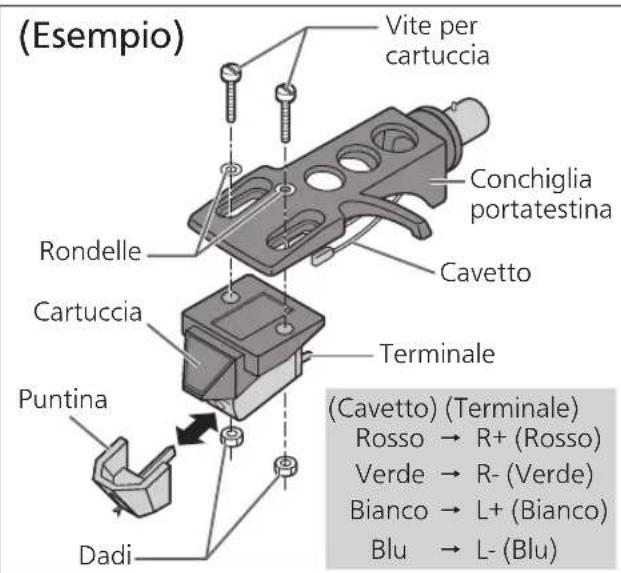

1 Fissare una cartuccia (comprata al supermercato) provvisoriamente.

Seguire le istruzioni della cartuccia per montarla correttamente alla consortiglia portatestina, quindi serrare le viti.

• Se le viti di fissaggio sono comprese nella cartuccia, utilizzarle.
• Quando si riproducono dischi SP, utilizes una cartuccia per dischi SP.
• Utilizzare un mini cacciavite piatto (4 mm) disponibile in commercio.
• Fare attenuation a non toccare la puntina.

2 Regolare la sporenza.

• Fare attenuation a non toccare la puntina.

① Spostare la cartuccia per regolare la sporenza in modo tale che la punta della puntina sia a 52 mm alla estremità di montaggio della conchiglia portatestina, come lostrato nella figura di seguito.

La cartuccia deve essere parallela sul portatestina se vista dall'alto e di lato (la figura è vista dall'alto).

③ Serrare la vite per cartuccia.

• Fare attenuatione affinché la cartuccia non esca.

Nota

• Il supporto della conchiglia portatestina ( 8) può essere utilizzato per conservare la conchiglia portatestina con la cartuccia fissata, oppure per conservare la conchiglia portatestina temporaneamente rimossa per sostuire la cartuccia e simili. Consente di evitare guasti o problemi alla cartuccia e/o alla puntina dovuti al ribaltamento della conchiglia portatestina.
• A seconda del tipo di cartuccia, montare il coperchio antipolvere ( 13) quando la consortiglia portatestina è conservata nel supporto consortiglia portatestina con la cartuccia collegata potrebbe far si che il coperchio antipolverere tocchi e rompa la cartuccia. Assicurarsi che la consortiglia portatestina non sia conservata nel supporto consortiglia portatestina quando si monta il coperchio antipolvere.

Montaggio della conchiglia portatestina

3 Montare la consortiglia portatestina con la cartuccia nel braccio. Mantenere la consortiglia portatestina orizzontale e serrare il dato di bloccaggio.

• Fare attenuation a non toccare la puntina.

Montaggio del giradischi (continua)

Alcune parti sono state smontate per evitare danni durante la spedizione.

Montare il giradischi nell'ordine seguente.

Attenzione

• Prima di impostare, inseire la protezione della puntina per proteggere la punta della puntina, riportare il braccio giradischi sul braccio dilettura e fissarlo con ilferma braccio.
  Non collegare il cavo di alimentazione CA finché non si è completato il montaggio.
• Durante il montaggio del giradischi, evitare che corpi estranei penetrino tra l'unità principale e il giradischi.
  Non toccare o graffiare la tavola.

Prima di montare il giradischi

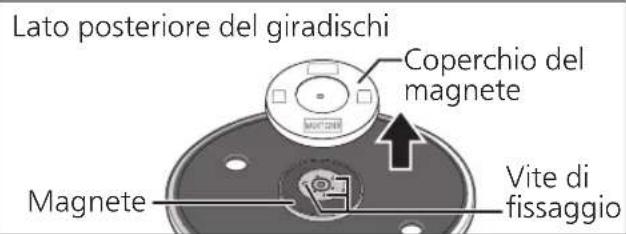

1 Rimuovere il coperchio del magnete dal giradischi.

• Un magnete e il relativo coperchio sono presenti sul lato posteriore del giradischi. Rimuovere il coperchio del magnete prima di installerlo sull'unità principale.

Attenzione

• Tenere qualsiasi oggetto sensibile al magnete, ad esempio schede magnetiche, lontano dal magnete.
• Evitare che il giradischi urti l'unità principale o cada.

Evitare che polvere o polvere di ferro aderiscano al magnete sul lato posteriore.

Non toccare le viti di fissaggio (tre positizioni) del giradischi. Le prestazioni di classificazione non potranno essere garantite se sono fuori posizione.

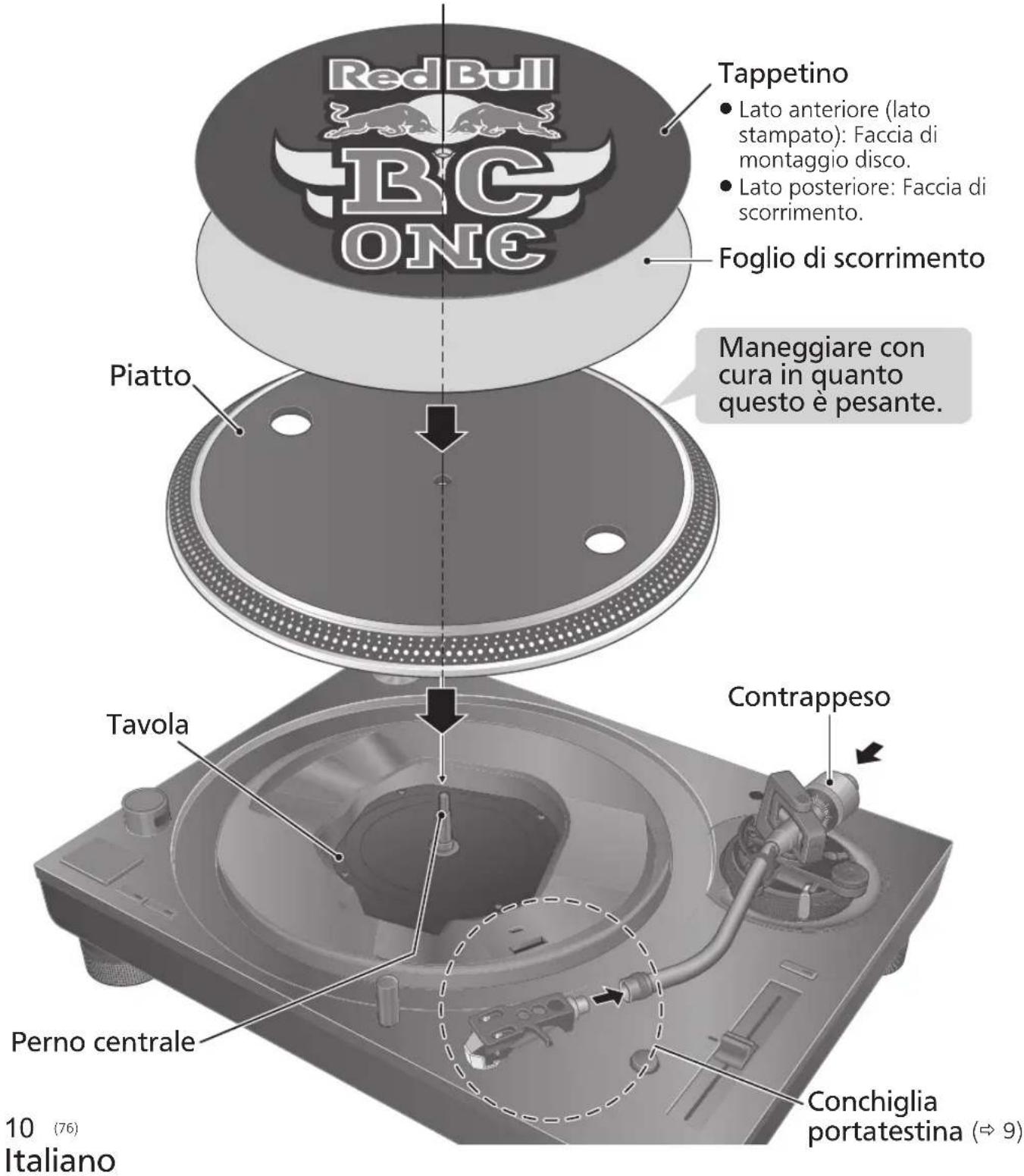

Montaggio del giradischi

2 Sistemare lentamente il giradischi sul perno centrale.

Attenzione

• Fare attenzione quando si maneggia il giradischi in quanto è pesante.
• Evitare che le dita rimangano incastrate.
• Eliminare impronte digitali o sporco con un panno morbido.

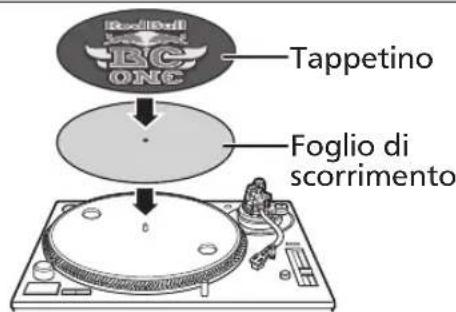

Montaggio del tappetino

3 Posare il tappetino e il foglio di scorrimento sul giradischi.

• Un disco sul giradisci in rotazione cui essere fermato manualmente e sono fatto ruotare in senso inverso.
• Posare un foglio di scorrimento sul giradischi modifica la sensazione di scorrimento-avanzamento.

Attenzione

• Quando si esegue lo scratching (inclusa la riproduzione inversa), utilizzare una cartuccia e una puntina per DJ.

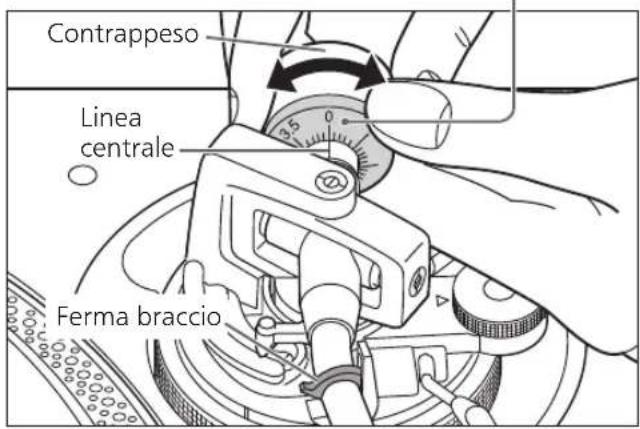

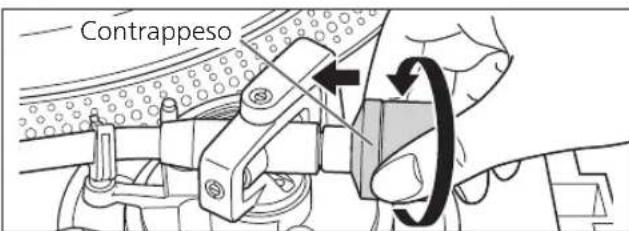

Montaggio del contrappeso

4 Montare il contrappeso sulla parte posteriore del braccio del giradischi.

Nota

• L'interno del contrappeso è unto.

Per rimuovere il giradischi

Come mostrato
nella figura a destra,
inserire le dita nei
due fori sul
giradischi, tenere
premuto il centro
del perno verso il bas
il giradischi verso l'al

Collegamenti e installmente

• Specnere tutte le unità e scollegare il cavo di alimentazione CA alla presa prima di effettuare i collegamenti.
• Ricollegare il cavo di alimentazione CA solo dopo aver completato tutti gli altri collegamenti.
• Assicurarsi di collegare il cavo di messa a terra PHONO. In caso contrario potrebbe sentiri un ronzio.
• Leggereanche il manuale diistruzioni del dispositivo collegato.

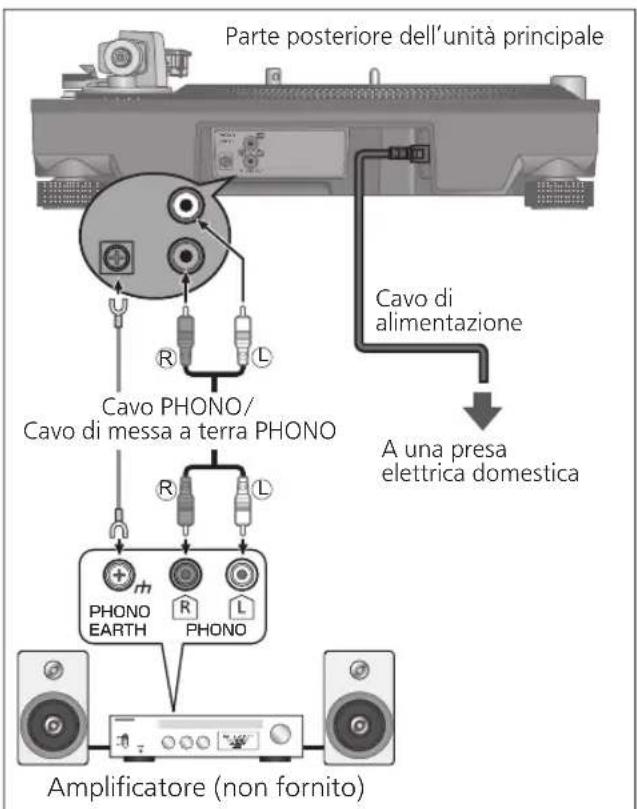

1 Collegare il cavo PHONO e il cavo di messa a terra PHONO ai terminali di ingresso PHONO degli appearecchi collegati.

• Se l'amplificatore collegato non ha i terminali PHONO, non è possible ottenere un volume o una qualità del suono adeguati.

2 Collegare il cavo di alimentazione CA.

• Controllare la potenza in watt della presa CA sull'apparecchio collegato prima di utilizzato per questa unità. Per il consumo energetico di但这a unità,fare riferimento alle specifiche. ( 23)

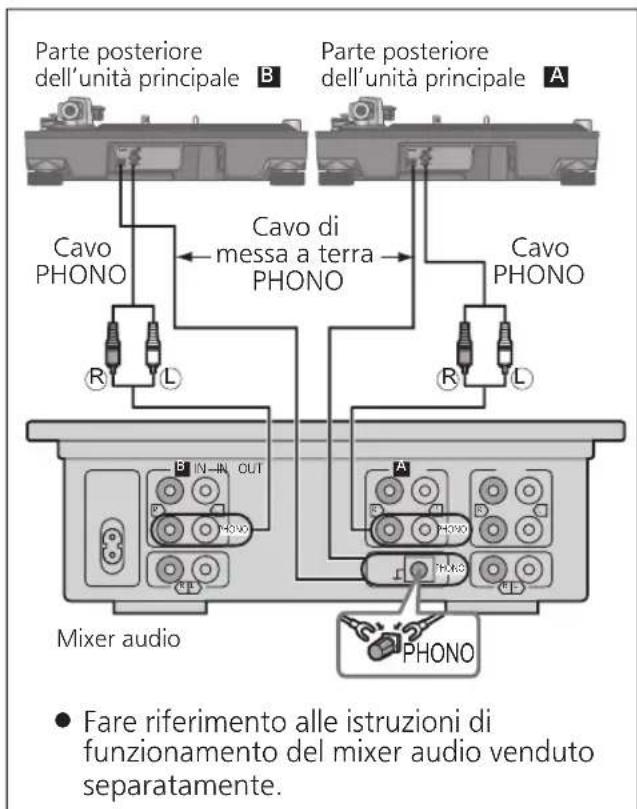

Collegamento a unsystema amplificatore pre-main o a unsystema di compo- nenti/Collegamento a un mixer

Attenzione

• Serrare il terminale di terra PHONO utilizzando un cacciavite con testa a croce.

Nota

• L'interruttore di funzionamento non distacca l'intera unità alla rete,anche se in posizione "OFF". Rimuovere la spina principale alla presa elettrica se non si intende utilizzato l'unità per un lungo periodo di tempo. Posizionare l'unità in modo che la spina possa essere rimossa lavorante.

Installazione

Installare l'unità su una superficie orizzontale protetta dalle vibrazioni.

Allontanare quanto più possibile l'unità dai diffusori.

Regolare l'altezza per posizionare I'unità in orizzontale

Sollevare l'unità principale per ruotare gli isolatori e regolare l'altezza.

In senso orario: Riduce l'altezza.
- In senso antiorario: Aumenta l'altezza.

Attenzione

Non ruotare eccessivamente gli isolatori. Ciò potrebbe causare un loro distaccamento o danneggiamento.

Montare il coperchio antipolvere

1 Tenendo il coperchio antipolvere da entrambi i lati, metterlo in posizione allineando i quattro angoli con i quattro angoli dell'unità.

• Durante la rimozione, sollevare il coperchio antipolvere verso l'alto.

Attenzione

• Riportare il braccio del giradischi sul braccio dilettura e fissarlo con il ferma braccio prima di fissare o rimuovere il coperchio antipolvere.
  Rimuovere il coperchio antipolverre durante la riproduzione.
• Assicurarsi che la luce puntina ( 19) sua premuta in basso quando si monta il coperchio antipolvere. Se il coperchio antipolvere viene montato con la luce puntina sollevata, potrebbe venire a contatto con il coperchio antipolvere.

Note per l'installazione

• Prima di spostare l'unità, spegnere l'unità, estrarre la spina di alimentazione e scollegare tutti i dispositivi connessi.
  Assicurarsi che I'unità non sia esposta alla luce diretta del sole, alla polvere, all'umidità o al calore di un calorifero.
• L'unità potrebbe captere interferenze alla radio se presenti nelle vicinanze. Tenere l'unità quando più lontano possibile da una radio.
  Non installare l'unità su una fonte di calore.
• Evitare luoghi con grande variazioni di temperatura.
• Evitare luoghi con frequente formazione di condensa.
  Evitare luoghi instabili.
  Non posizionare oggetti sull'unita.
• Non installare l'unità in uno spazio ristretto, come una libreria.
• Installare l'unità in una posizione ben lontana da pareti o altri dispositivi per assicurare una dispersione del calore efficace dall'interno dell'unità.
• Assicurarsi che il luogo di installatione sia sufficientemente forte da所提供are il peso complessivo dell'unità e delsystema. ( 23)
• Notare che l'unità pouè essere danneggiata dal fumo di sigaretta o dall'umidità di un umidificatore ad ultrasuoni.

Condensa

Pensare di prendere una bottiglia fredda dal frigoriferro. Se la si lascia in una stanza per un po', delle gocce di rugiada si formeranno sulla superficie della bottiglia. Questo fenomeno è chiamato "condensa".

• Condizioni che causano la formazione di condensa
  Rapida variazione di temperatura (causata spostando da un luogo caldo ad un luogo freddo o viceversa, rapido raffreddamento o riscaldamento, o esposizione diretta ad aria fredda)
  Elevata umidita in una stanza con tanto vapore, ecc.
  Stagione piovosa
• La condensa può danneggiare l'unità. Se ciò si verifica, spegnere l'unità e lasciarla finché non si adatta alla temperatura ambiente (circa da 2 a 3 ore).

Regolazione

Bilanciamento orizzontale Pressione della punina

Preparazione

Rimuovere la protezione della puntina facendo attenzione a non danneggiarla, quindi rilasciare il ferma braccio.
- Abbassare la leva di sollevamento/ abbassamento braccio.
- Ruotare il controlo anti-skating su "0".

1 Liberare il braccio dal braccio dilettura e regolare il bilanciamento orizzontale ruotando il contrappeso.

Reggere il braccio e ruotare il contrappeso nella direzione della freccia per regolare il bilanciamento finché il braccio è approximativamente orizzontale.

• Fare attenzione affinché la punita non tocchi il piatto o l'unità principale.

Il braccio è parallelo al piatto.

Il contrappeso è troppo in avanti.

Il contrappeso è troppo indietro.

Preparazione

• Riportare il braccio del giradischi sul braccio dilettura e fissarlo con ilferma braccio.

1 Ruotare il controllo pressione della testina fino a quando "0" si trova sulla linea centrale della parte posteriori del braccio.

• Facendo quello, tener fermo il contrappeso.

Controllo pressione della puntina

Nota

• Fare riferimento alla guida dell'utente per la pressione appropriata della punta.

2 Girare il contrappeso per regolare la pressione della puntina appropriata per la cartuccia.

• Il controlo pressione della testina si attiva insieme al contrappeso.
• Ruotare fino a quando la linea centrale indica la pressione della puntina appropriata.

Anti-skating

1 Ruotare il controllo anti-skating per regolarlo allo stesso valore del controlo pressione della puntina.

Nota

• Per pressioni dello stilo di 3 g e superiore, regolare il controllo anti-skating su "3".
• Quando si esegue lo scratching (inclusa la riproduzione inversa), regolare il controlo anti-skating in base ai movimenti di scratch da eseguire per ridurre lo skating.

Regolazione (continua)

Altezza del braccio giradischi

Fare esta regolazione soltanto se resa necessaria alla cartuccia usata.

Preparazione

• Posizione are un disco sul giradischi.

1 Rilasciare il blocca braccio.

Blocca braccio

2 Regolare l'altezza con I'anello di controlio altezza del braccio.

Regolare l'altezza del braccio fina a quando il braccio diventa parallelo al disco.

① Utilizzare la tabella qui sotto come riferimento per trovare il segno della posizione appropriato per l'altezza della cartuccia.

(Per la consortiglia portatestina in dotazione)

H H	Altezza cartuccia (H) in millimetri	Posizione di controlledlo dell'altezza
	17	0
	18	1
	19	2
	20	3
	21	4
	22	5
	23	6

② Ruotare I'anello di controllo altezza del braccio per allineare il segno della posizione con la linea di riferimento. Da 0 a 6 mm sono segnati sulla manopola di lavoro altezza del braccio.

Nota

• Quando si esegue lo scratching (inclua la riproduzione inversa), regolare l'anello di controllo altezza del braccio in base ai movimenti di scratch da eseguire per ridurre lo skating.

- Quando non si conosce l'altezza della cartuccia (A) o quando non si utilizza la consortiglia portatestina in dotazione

Rimuovere la protezione della punita facendo attenzione a non danneggiarla, quindi rilasciare il ferma braccio.

Abbassare la leva di sollevamento/ abbassamento braccio, appoggiare la puntina su un disco e regolare il controlo dell'altezza fino a quando il braccio e il disco sono paralleli.

• Se l'altezza della cartuccia (A) è troppo Bassa per renderle parallele l'une all'altra, aggiungere un "distanziatore cartuccia" (non in dotazione).

3 Al terme della regolazione dell'altezza del braccio, bloccare il braccio ruotando la manopola di blocco braccio.

• Assicurarsi di girare la manopola di blocco del braccio fino alla fine, come molto nell'imagine di seguito. Potrebbe essere necessario applicare una certa forza per farlo.

Attenzione

• Fare attenuation a non danneggiare la punita.
  Non utilizzato il prodotto con il blocco del braccio rilasciato.
• Per una regolazione di precisione, utilizzato un livello (non in dotazione) per regolare l'altezza del braccio in modo che la cartuccia sia parallela al disco.

Altezza dell'alzabraccio

Effettuare una regolazione in base alla cartuccia, se necessario.

Preparazione

• Posizione are un disco sul giradischi.
• Rimuovere la protezione della puntina facendo attenzione a non danneggiarla, quando rilasciare il ferma braccio.
• Alzare la leva di sollevamento/abbassamento braccio e spostare il braccio sulla disco.

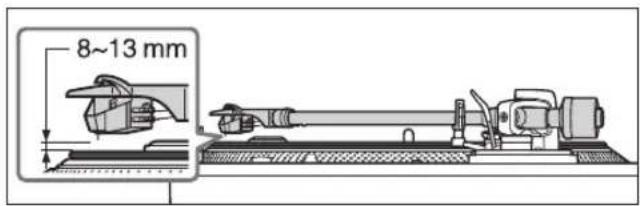

1 Controllare l'altezza leva dell'alzabraccio (distanza tra la puntina e la superficie del disco). Se è necessaria la regolazione, procedere al passo 2.

L'altezza dell'alzabraccio è regolata in fabbrica da 8 a 13 mm.

2 Riportare il braccio del giradischisul braccio dilettura e fissarlo conil ferma braccio. Ruotare la vite di regolazione.

• Ruotando la vite in senso orario si abbassa l'alzabraccio.
• Ruotando la vita in senso antiorario si abbassa l'alzabraccio.

Impostazioni operative

Consente impostazione colore LED, impostazione riproduzione inversa, impostazione 78 giri, impostazione coppia e impostazione freno.

① Accendere l'unità ed estrarre la spina di alimentazione alla presa.
Regolare come desiderato impostando gli interrupttori con un cacciavite con testa a croce sottile e simili.

Impostazione colore LED

Consente di selezionare rosso o blu per il colore della luce strobo, dei pulsanti di selezione velocità, del pulsante di selezione intervallo del tono e della spia RESET LED.

	Interruttore n.: 1 (LED)
Rosso	OFF (impostazione di fabbrica)
Blu ON

Impostazione riproduzione inversa

Consente di disabilitare o abilitare la riproduzione inversa. ( 19)

	Interruttore n.: 3 (REV)
REV disabilitato	OFF (impostazione di fabbrica)
REVabilitato ON

Impostazione 78 rpm

Consente di disabilitare o abilitare la riproduzione a 78 rpm. ( 19)

	Interruttore n.: 4 (78)
78 rpm disattivato	OFF (impostazione di fabbrica)
78 rpm abilitato	ON

Impostazione della coppia

Consente di selezionare tra quattro livelli di forza per regolare la coppia.

		Interruttore n.: 5 (TQ1)	Interruttore n.: 6 (TQ2)
Alto Basso	①	ON ON
	②	OFF ON
	③	OFF (impostazione di fabbrica)	OFF (impostazione di fabbrica)
	④	ON OFF

Impostazione freno Consente di selezionare tra quattro livelli di forza del freno per arrestare il giradischi dopo aver premuto [START-STOP].

		Interruttore n.: 7 (BK1)	Interruttore n.: 8 (BK2)
Alto Basso	①	OFF ON
	②	OFF (impostazione di fabbrica)	OFF (impostazione di fabbrica)
	③	ON OFF
	④	ON ON

Lettura dei dischi

Preparazione

^1 Posizione are un disco (non incluso) sul giradischi.
2 Rimuovere la protezione della puntina e rilasciare il ferma braccio.

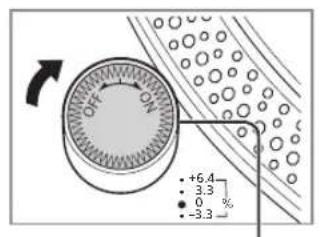

1 Ruotare su [ON/OFF] per accendere l'unità.

La luce strobo si accende. Viene automaticamente selezionata la velocità di 33-1/3 giri/min e l'indicatore [33] si accende.

2 Premere [START-STOP]. Il giradischi inizia a girare.

Luce strobo

Attenzione

Non premere [START-STOP] quando il giradischi viene rimioso.

Se viene premuto accidentalmente [START-STOP]

• L'indicatore del pulsante di selezione della velocità ([33] o [45]) inizia a lampeggiare.
  Se lampeggia, ruotare [ON/OFF] per specnere l'unità, installare il giradischi e ruotare [ON/OFF] per accendere l'unità.

3 Premere [RESET] per illuminare la spia RESET LED di controllo tono.

L'unità riproduce ad un tono prestabilito (33-1/3, 45 o 78 rpm) a prescindere alla posizione di [pitch adj].

Regolazione fine del tono ( 20)

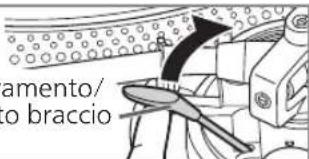

4 Alzare la leva di sollevamento/ abbassamento braccio e spostare il braccio sopra il disco.

Leva di sollevamento/ abbassamento braccio

5 Abbassare lentamente la leva di sollevamento/abbassamento. Il braccio si abbassa lentamente.

La riproduzione inizia.

Per riproduire all'inverso

• Abilitare la riproduzione inversa con l'impostazione di riproduzione inversa ( 17) .
• Premere contemporaneamente il pulsante o i pulsanti di selezione velocità del giradischi ([33], [45] o [33] e [45]) e [START-STOP] quando il giradischi è in rotazione.
• La riproduzione inversa ha inizio alla velocità selezionata del giradischi premendo il pulsante o i pulsanti di selezione velocità.
• Per tornare alla riproduzione normale, premere [START-STOP] nelle si premono nuovamente il pulsante o i pulsanti di selezione velocità del giradischi.
• Premendo nuovamente [START-STOP] dopo aver premuto [START-STOP] durante la riproduzione inversa ha inizio la riproduzione normale.
• Premendo contemporaneamente il pulsante o i pulsanti di selezione velocità del giradischie [START-STOP] con il giradischi arrestato si avvia la riproduzione inversa.

Per interrompere temporaneamente la riproduzione

Alzare la leva di sollevamento/abbassamento braccio.

• La puntina si solleva dal disco.
• Per avviare nuovamente la riproduzione, abbassare la leva di sollevamento/ abbassamento braccio.

■ Quando la riproduzione termina

① Alzare la leva di sollevamento/abbassamento braccio e riportare il braccio sul braccio dilettura e abbassare la leva di sollevamento/abbassamento braccio.

② Premere [START-STOP]. L'arresto elettronico arresta delicatamente il giradischi.
③ Ruotare su [ON/OFF] per specnere l'unità.
④ Bloccare il braccio con il ferma braccio.
⑤ Risosizionare la protezione della puntina (per proteggere la puntina).

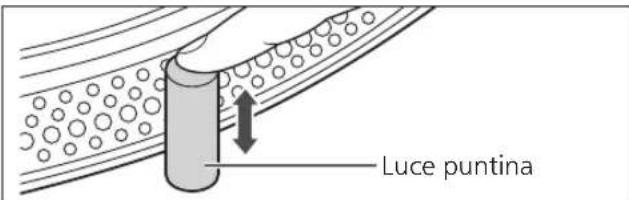

Per illuminare la puntina

La puntina è illuminata durante la riproduzione.

Premere la luce puntina.

• La luce della puntina (LED bianco) aumento e illumina la puntina.
• Premere verso il basso la luce della puntina per spegnere la luce.

■ Quando si riproducono dischi EP

• Premere il pulsante di selezione della velocità [45] ([45] si accende).
• Montare I'adattatore dischi EP sul perno centrale.

■ Quando si riproducono dischi SP

Abilitare 78 giri con l'impostazione 78 giri ( 17)
- Premere contemporaneamente i pulsanti di selezione della velocità [33] e [45] (78 rpm: [33] e [45] si accendono).

- Quando si utilizes una stabilitizzato di registrazione (non incluso)

• Vedere il manuale di istruzioni dello stabilizzatore del disco.
• Peso massimo: 1kg

Controllo del tono (regolazione fine del tono)

1 Premere [RESET] per spegnere la spia RESET LED.

2 Premere il pulsante di selezione intervallo del tono per selezionare l'intervallo del tono.

• [×2] luce accesa: ±16%
• [ × 2 ] luce spent: ±8%

3 Mentre il giradischi gira

Far scorrere [PITCH ADJ].

• Il tono può essere regolato tra -8% e +8% circa o -16% e +16% circa in base alla selezione.
• I numeroi rappresentano le percentuali approssimativ per la regolazione.

Per ripristinare il tono al valore predefinito

Premere [RESET].

La spia RESET LED si accende e il tono ritorna immediatamente a un valore predefinito independentemente alla posizione di [PITCH ADJ].

(33-1/3, 45 o 78 rpm)

fissato sul valore preimpostato.

• RESET LED disattivato:

può essere regolato con [PITCH ADJ].

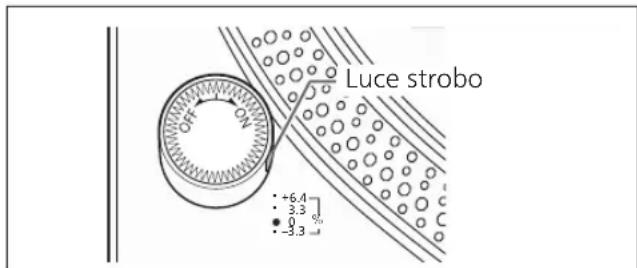

Per misurare il tono

Le quattro file di specchi strobo sul bordo del piatto possono aiutare a misurare il tono.

Specchi strobo

a Cambiamento del +6,4% del tono da fermo
⑥ Cambiamento del +3,3% del tono da fermo
Velocità normale del giradischi

(33-1/3, 45 o 78 rpm) da fermo

Cambiamento del -3,3% del tono da fermo

Attenzione

Gli specchi strobo sono illuminati alla luce strobo (illuminazione LED) sincronizzata con la frequenza precisa del controllo digitale. Utilizzato sempre QUESTa illuminazione LED per misurare il tono.

Manutenzione

Cura delle parti

Rimuovere completamente la polvere alla puntina e dal disco.

• Rimuovere la conchiglia portatestina con la cartuccia e pulire la puntina con una spazzola morbida. Spazzolare alla base fino alla punta.
• Utilizzare un detergente per dischi per mantenere i dischi puliti.

Pulire i terminali della conchiglia portatestina di tanto in tanto.

Pulire i terminali della conchiglia portatestina con un panno morbido e installare il portatestina sul braccio.

Abbassare il volume o spegnere

l'amplificatore prima di montare o rimuovere la consortiglia portatestina.

Si potrebbero danneggiare i diffusori se si sposta la conchiglia portatestina con il volume alto.

■ Pulizia del coperchio antipolvere e dell'involucro

Pulire il coperchio antipolvere e l'involucro con un panno morbido.

Non toccare la tavola durante la pulizia.
In caso contrario, illettore potrebbe non funzionare.

Quando molto sporco, strizzare un panno umido per rimuovere lo sporco, quando pulire con un panno morbido.

Non utilizzare solventi come benzina, diluenti, alcohol, detergente da cucina, un detergente chimico, ecc. Questo potrebbe causare la deformazione dell'involucro esterno o il distaccamento del rivestimento.
Non pulire il coperchio antipolvere durante la riproduzione di un disco. Ciò potrebbe causare elettricità statica. L'elettricità statica potrebbe causare l'attrazione del braccio verso il coperchio antipolvere.

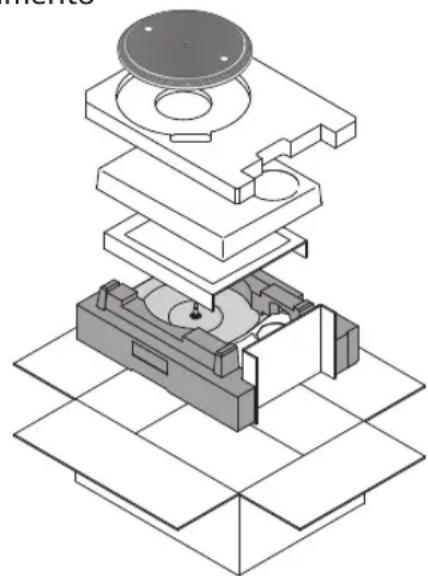

Spostamento dell'unità

Imballare di nuovo l'unità nella sua scatola originale.

Conservare il materiale di imballaggio dopo aver estratto la merce.

Se non si è conservata la scatola originale, procedere come segue:

• Rimuovere il giradischi e il tappetino e avvolgerli con attenzione.
• Rimuovere la consortiglia portatestina e il contrappeso dal braccio e con attenzione avvolgerli.
• Bloccare il braccio sul ferma braccio e fissarlo con del nastro adesivo.
• Avvolgere con cura l'unità principale in una coperta o in carta.

Riconfezionamento

Prima di effettuare il riconfezionamento, rimuovere il contrappeso ed inseire il supporto braccio sotto il braccio.

Simbolo RAEE

Lo smaltimento del prodotto al di fuori dei Paesi UE

Questo symbolo è valido solo all'interno dell'Unione Europea. Contattare un ufficio governativo locale o il rivenditore per confermare un modo giusto di smaltimento.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, verificare quanto segue. In caso di dubbi su alcuni dei punti di controllo o nel caso in cui le soluzioni indicate nella tabella non risolvano il problema, contattare il proprio rivenditore.

L'unità non si accende.

• Il cavo di alimentazione CA è collegato alla presa elettrica? →Collegarlo saldamente. ( 12)

L'unità si accende ma non c'é il suono. Il suono è debole.

• I collegamenti ai terminali PHONO dell'amplificatore/ricevitore sono corretti? Collegare il cavo PHONO ai terminali PHONO dell'amplificatore. ( 12)

I suoni destro e sinistro sono invertiti.

• I collegamenti del cavo di collegamento stereo all' amplificatore o al ricevitore sono invertiti? Controllare di nuovo i collegamenti. ( 12)
• I collegamenti dei cavi della conchiglia portatestina alla cartuccia sono corretti? Controllare di nuovo i collegamenti. ( 9)

Durante la riproduzione si sente un ronzio.

• Ci sono apparentecchi elettrici o i loro cavi di alimentazione CA sono vicino al cavo di collegamento stereo? →Allontanare gli apparentecchi elettrici e i loro cavi di alimentazione CA dall'unità.
• Il cavo di messa a terra è stato collegato? →Assicurarsi che il cavo di messa a terra sia collegato correttamente. (⇒ 12)

L'indicatore sul pulsante di selezione velocità [33] o [45] lampeggia.

Eseguire la segunte operazione quando l'indicatore sul pulsante di selezione velocità [33] o [45] lampeggia. Il sintomo può essere migliorato.

① Ruotare [ON/OFF] su OFF.
② Estrarre la spina di alimentazione, attendere tre secondi, quindi insere nuovamente la spina.
③ Ruotare [ON/OFF] su ON e premere il tasto [START-STOP] per ruotare il giradischi.
- Se l'indicatore sul pulsante di selezione velocità lampeggia nuovamente, verificare quale sta lampeggiano e contattare il nostro servizio di assistenza.

Dati tecnici

Generale
Alimentazione 110	-240 V CA, 50/60 Hz
Consumo di energia	8,0 W (unità accesa) Circa 0,2 W (unità spenta)
Dimensioni (L×A×P)	453 x 169 x 353 mm
Peso Circa 9,6 k	g
Temperatura operativa	0 °C a +40 °C
Umidità di esercizio	35% a 80% RH (senza condensa)
Sezione giradischi
Tipio Giradischi ad	azionamento diretto (manuale)
Metodo di azionamento	Diretto
Motore Motore CC	senza spazzole
Piatto Alluminio pre	essofuso Diametro: 332 mm Peso: Circa 1,8 kg (Compresi tappetino e foglio di scorrimento)
Velocità del giradischi	33-1/3 rpm, 45 rpm (con l'interruttore 78 rpm)
Intervallo variable del tono	±8%, ±16%
Coppia di avviamento	1,8 kg-cm
Caratteristica 0,7	secondi da fermo a 33-1/3 rpm
Sistema di arresto	Elettronico
Oscillazioni e vibrazioni	0,025% WRMS

Sezione del braccio
Tipo Tipo statico equilibrato
Lunghezza effettiva	230 mm
Sporenza 15 mm
Angolo di erre tracciamento	Entro 2° 32' (al solco esterno di un disco di 30 cm (12'')) Entro 0° 32' (al solco interno di un disco di 30 cm (12'"))
Angolo di compensazione	22°
Intervallo di regolazione altezza braccio	0 - 6 mm
Intervallo di regolazione pressione della puntina	0 - 4 g (lettura diretta)
Peso della conchiglia coprìtestina	Circa 7,6 g
Intervallo di peso della cartuccia applicabile	5,6 - 12,0 g (Senza il peso ausiliario) 14,3 - 20,7 g (compreso lo shell portatestina)
Capocorda terminale della conchiglia coprìtestina	Capocorda terminale 1,2 mm ø a 4 perni

I dati tecnici sono soggetti a modifiche senza preavviso.

I contrassegni Red Bull® e il logo Red Bull BC One sono concessi in licenza da Red Bull GmbH/Austria.

Introduccion

Muchismasgraciasporhaberadquiridoesteaparato.

Control del tono (ajuste fino al tono) 20

Mantenimiento

Mantenimiento 21

Control del tono (ajuste fino al tono)
