KÄYTTÖOHJE EAHT700 TECHNICS

-märkena och Red Bull BC One-logotypen är licensierade genom Red Bull GmbH/ Österrike. SL-1200MK7RE.indb177SL-1200MK7RE.indb177 2020/08/1815:09:362020/08/1815:09:36Suomi (178) Ominaisuudet Johdanto Kiitos tämän tuotteen ostamisesta. Lue nämä ohjeet huolellisesti ennen tuotteen käyttöä ja säilytä tämä opas myöhempää tarvetta varten.

Tietoa näissä käyttöohjeissa esiintyvistä kuvauksista - Sivut, joihin viitataan, ilmaistaan muodossa ”(

00)”. - Esitetyt kuvat saattavat poiketa laitteestasi. Ytimetön suoravetomoottori takaa korkean vääntömomentin ja luotettavuuden.

Uusi akseliton suoravetomoottori voi vähentää pieniä tärinöitä ja säilyttää samalla korkean vääntövoiman.

Erittäin tarkka moottorin ohjaustekniikka vaihtaa suoritustilaa moottorin toimintatilan mukaan yhdistäen korkean vääntömomentin hyvään vakauteen.

Digitaalinen ohjaustapa parantaa seurantaa ja tarkkuutta, mikä mahdollistaa tarkan ja vakaan pitch-säädön. Erittäin tarkat laakerit erityisen herkkää äänivartta varten

Kardaanikotelon jousituksella varustetussa äänivarren laakerissa käytetty koneellisesti leikattu erittäin tarkka laakeri mahdollistaa parannetun seurannan, jolloin luistaminen on epätodennäköisempää, jopa kiivaimpien esitysten aikana. Tärinää poistava tukevarakenteinen kotelo ja korkean vaimennuksen eristin

Tämä laite on suunniteltu korkealaatuisen äänen ja suuren takaisinkytkentävastuksen tuottamiseen, mutta myös ulkoisen tärinän tehokkaaseen poistamiseen erittäin meluisissa ympäristöissä. Toimintoja, joilla voidaan tuottaa laaja esitysvalikoima

Mahdollistaa vääntömomentin ja jarrutusnopeuden säätämisen.

Mahdollistaa taaksepäin toiston.

Käyttäjän on mahdollista valita kahdesta LED-valon väristä mieltymystensä tai ympäristön mukaan.

SL-1200MK7RE.indb178SL-1200MK7RE.indb178 2020/08/1815:09:362020/08/1815:09:36Ennen käyttöä Alkuun pääseminen Toistamien Huolto Suomi (179)

Alkuun pääseminen Soittimen kokoaminen ........................................................ 09

Äänirasian kiinnittäminen ....................................... 09

Vastapainon kiinnittäminen .................................... 11

Liittäminen esivahvistimeen tai erillislaitteistoon/ liittäminen mikseriin ............................................... 12

Käyttöasetukset ( LED-värin asetus/Taaksepäin toiston asetus/ 78 rpm -asetus/Vääntömomentin asetus/ Jarrutuksen asetus) ............................................... 17

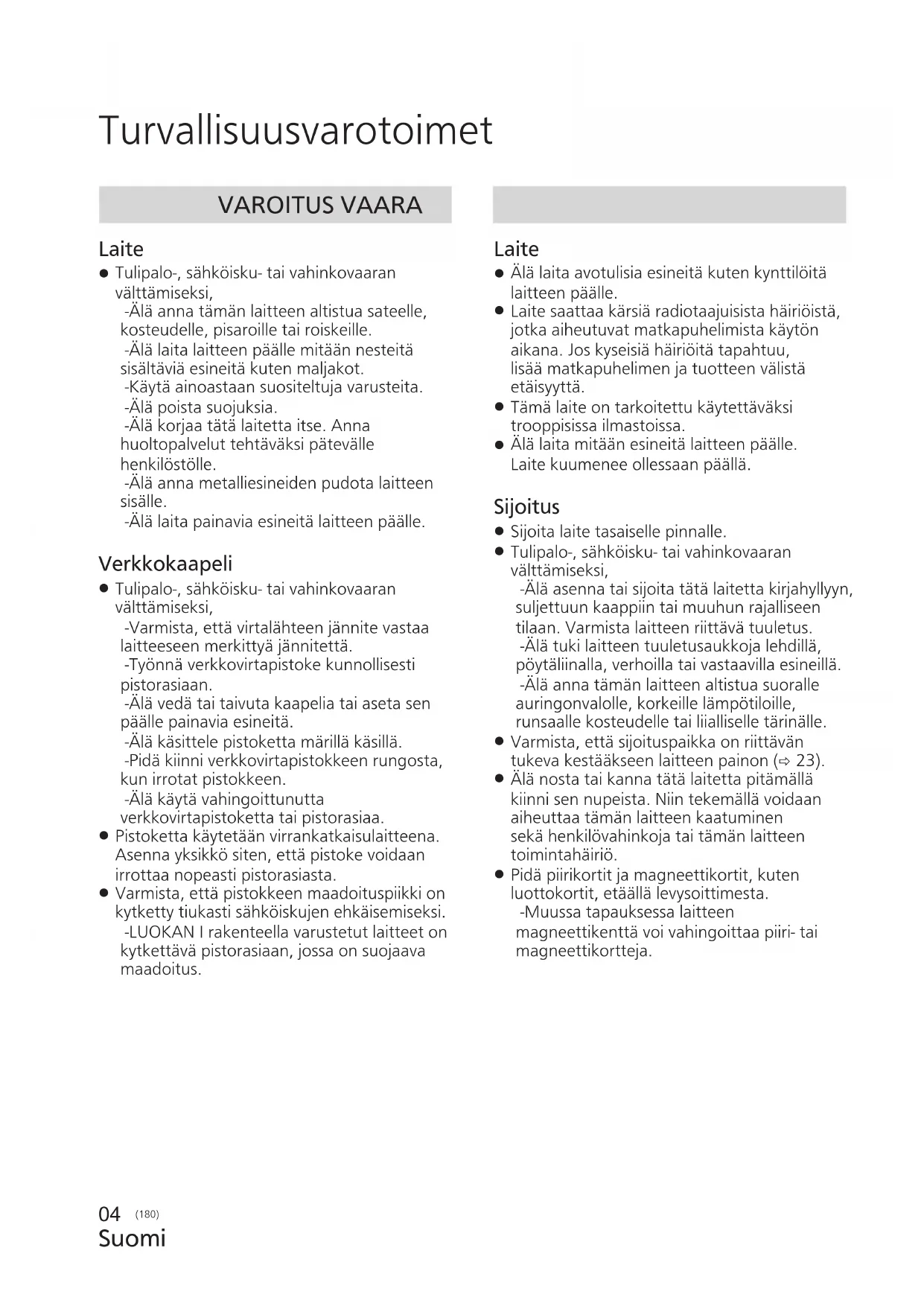

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, -Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille. -Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot. -Käytä ainoastaan suositeltuja varusteita. -Älä poista suojuksia. -Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle. -Älä anna metalliesineiden pudota laitteen sisälle. -Älä laita painavia esineitä laitteen päälle. Verkkokaapeli

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, -Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä. -Työnnä verkkovirtapistoke kunnollisesti pistorasiaan. -Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä. -Älä käsittele pistoketta märillä käsillä. -Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen. -Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa.

Pistoketta käytetään virrankatkaisulaitteena. Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta.

Varmista, että pistokkeen maadoituspiikki on kytketty tiukasti sähköiskujen ehkäisemiseksi. -LUOKAN I rakenteella varustetut laitteet on kytkettävä pistorasiaan, jossa on suojaava maadoitus. Laite

Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle.

Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä.

Tämä laite on tarkoitettu käytettäväksi trooppisissa ilmastoissa.

Älä laita mitään esineitä laitteen päälle. Laite kuumenee ollessaan päällä. Sijoitus

Sijoita laite tasaiselle pinnalle.

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, -Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus. -Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä. -Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai liialliselle tärinälle.

Varmista, että sijoituspaikka on riittävän tukeva kestääkseen laitteen painon (

Älä nosta tai kanna tätä laitetta pitämällä kiinni sen nupeista. Niin tekemällä voidaan aiheuttaa tämän laitteen kaatuminen sekä henkilövahinkoja tai tämän laitteen toimintahäiriö.

Pidä piirikortit ja magneettikortit, kuten luottokortit, etäällä levysoittimesta. -Muussa tapauksessa laitteen magneettikenttä voi vahingoittaa piiri- tai magneettikortteja.

Tämä tuotteessa, pakkauksessa ja/tai sen mukana toimitettavissa asiakirjoissa oleva tunnus tarkoittaa sitä, että käytettyjäsähkö- ja elektroniikkalaitteita ei saa laittaa tavallisen kotitalousjätteen sekaan. Vanhojen tuotteiden kunnollista käsittelyä, uudelleenkäyttöä ja kierrätystä varten ole hyvä ja toimita nämä tuotteet asianmukaiseen keräyspisteeseen kansallisen lainsäädännön mukaisesti. Niiden moitteeton hävittäminen auttaa säästämään arvokkaita resursseja ja ehkäisee ihmisten terveyteen sekä ympäristöön vaikuttavia haittavaikutuksia. Jos haluat lisätietoja keräämisestä ja kierrätyksestä, ota yhteyttä paikallisiin viranomaisiin. Tämän romun virheellinen hävittäminen voi johtaa rangaistustuomioon kansallisen lainsäädännön mukaisesti. Vanhan laitteen hävittäminen Ainoastaan Euroopan yhteisölle ja maille kierrätysjärjestelmien kanssa Tuotteen tunniste sijaitsee laitteen alapuolella. SL-1200MK7RE.indb181SL-1200MK7RE.indb181 2020/08/1815:09:362020/08/1815:09:36Suomi (182) Lisälaitteet

Jotta laite ei vahingoittuisi kuljetuksen aikana, joitakin varusteita on purettu. Tarkista ja tunnista toimitetut lisävarusteet. (Jotkin lisävarusteet toimitetaan pussissa.) Levylautanen (1 kpl) (TYL0332) Levymatto (1 kpl) Liukulevy (1 kpl)

Yksi kumpaakin toimitetaan laitteen mukana. Liukulevy on ohut, läpinäkyvä levy. Älä hävitä sitä vahingossa. Pölysuojus (1 kpl) (TTFA0454) Technics-merkintä (1 kpl) EP-levysovitin (1 kpl) (TPH0339) Vastapaino (1 kpl) (TYL0295) Rasiakelkka (1 kpl) Ruuvisarja äänirasiaa varten (1 sarja)

Lyhyet ruuvit (2 kpl)

Pitkät ruuvit (2 kpl)

Aluslevyt (2 kpl) (Toimitetaan pussissa) PHONO-kaapeli (1 kpl) (K4EY4YY00003) PHONO-maadoitusjohtoa (1 kpl) (K4EY1YY00189) Verkkovirtajohto (1 kpl) (K2CM3YY00055) Aikakoodivinyylin tarrat (2 kpl)

Kun aikakoodivinyyli on asennettu levylautaselle, kiinnitä tarra ohjaamalla keskiötappi sen keskellä olevan reiän läpi. SL-1200MK7RE.indb182SL-1200MK7RE.indb182 2020/08/1815:09:362020/08/1815:09:36Ennen käyttöä Suomi (183)

Korjaustapauksessa niiden väri, logo jne. voivat olla erilaisia.

Lisävarusteiden mallinumerot ovat voimassa kesäkuusta 2020 alkaen. Tietoja voidaan muuttaa ilman erillistä ilmoitusta.

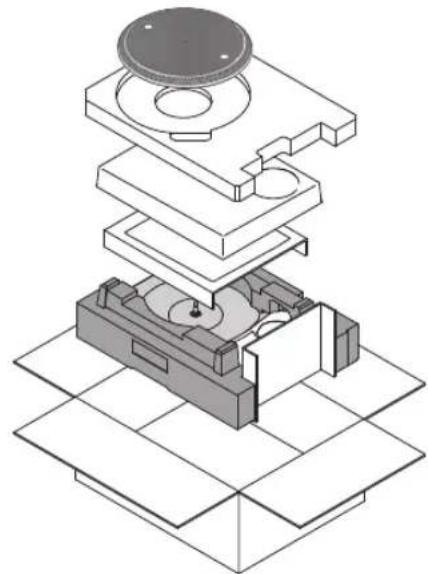

Säilytä pakkausmateriaalit myöhempää käyttöä varten. Näin levysoitinta voidaan siirtää pitkiäkin matkoja.

Noudata paikallisia määräyksiä, kun hävität tuotteen.

Älä käytä muuta kuin mukana toimitettua verkkovirtajohtoa, PHONO-kaapelia ja PHONO- maadoitusjohtoa.

Pidä äänirasia, mutterit, ruuvit ja aluslevyt lasten ulottumattomissa, jotta he eivät nielisi niitä. SL-1200MK7RE.indb183SL-1200MK7RE.indb183 2020/08/1815:09:372020/08/1815:09:37Suomi (184) Takaosa PHONO-lähtöliitin (

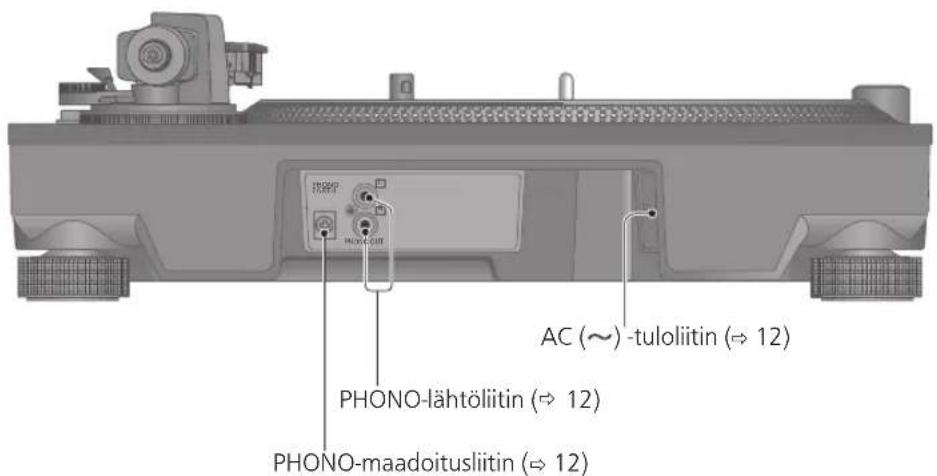

12) AC ( ) -tuloliitin (

12) PHONO-maadoitusliitin (

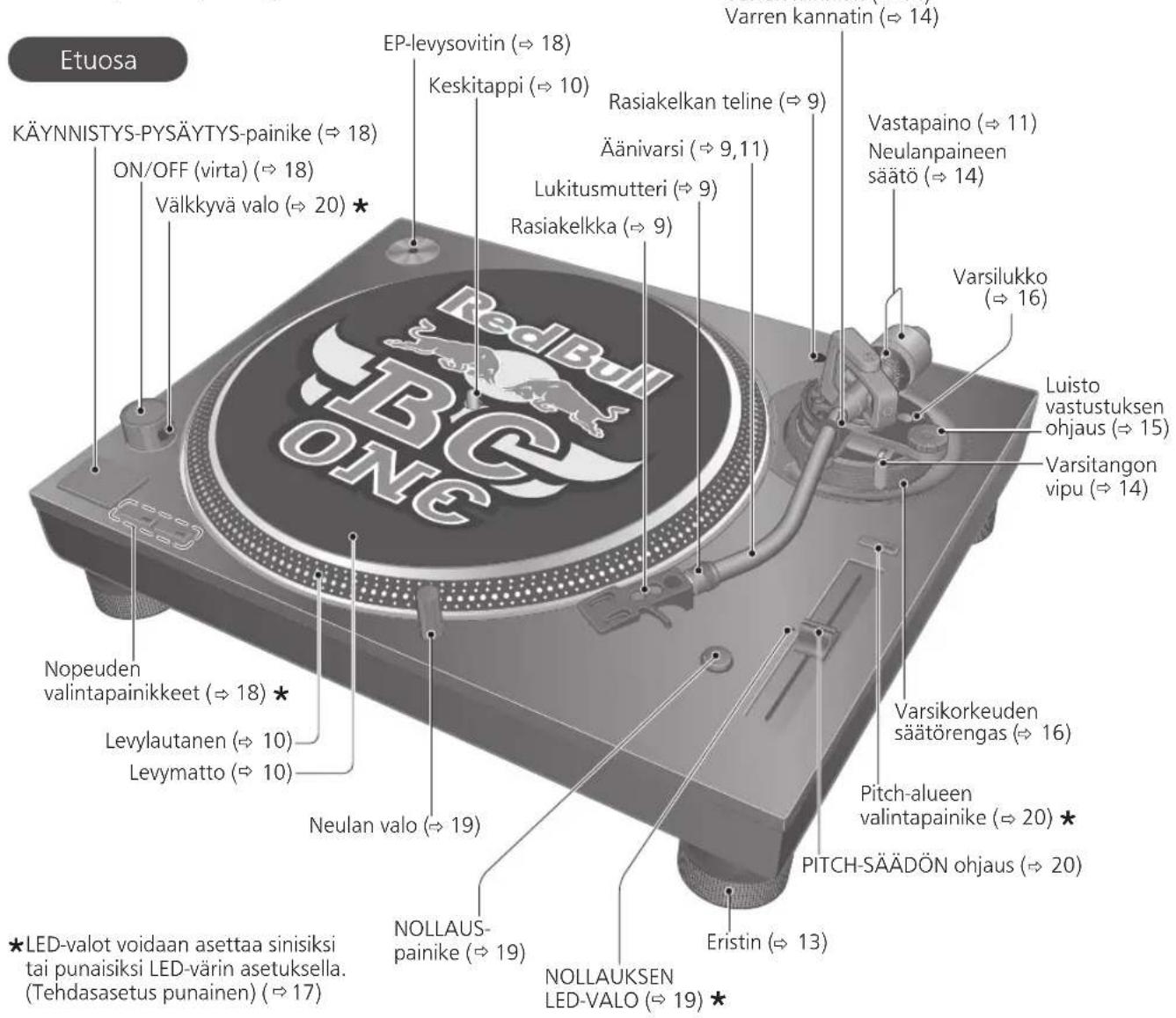

00), osoittavat viitattaviin sivuihin. Osien nimet

11) Neulanpaineen säätö (

16) Pitch-alueen valintapainike (

14) Nopeuden valintapainikkeet (

LED-valot voidaan asettaa sinisiksi tai punaisiksi LED-värin asetuksella. (Tehdasasetus punainen) (

Etuosa Varsikorkeuden säätörengas (

16) Luisto vastustuksen ohjaus (

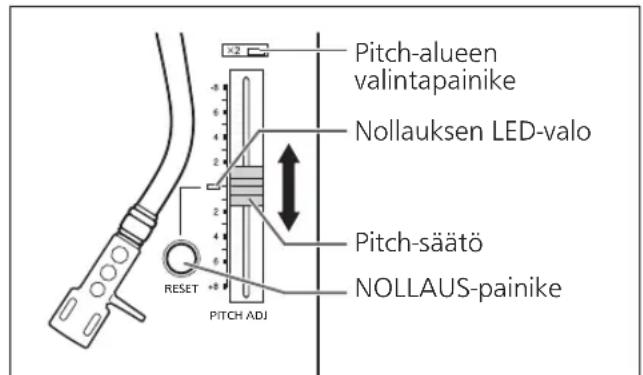

19) PITCH-SÄÄDÖN ohjaus (

20) SL-1200MK7RE.indb184SL-1200MK7RE.indb184 2020/08/1815:09:372020/08/1815:09:37Ennen käyttöä Alkuun pääseminen Suomi (185) Suomi (185)

Soittimen kokoaminen

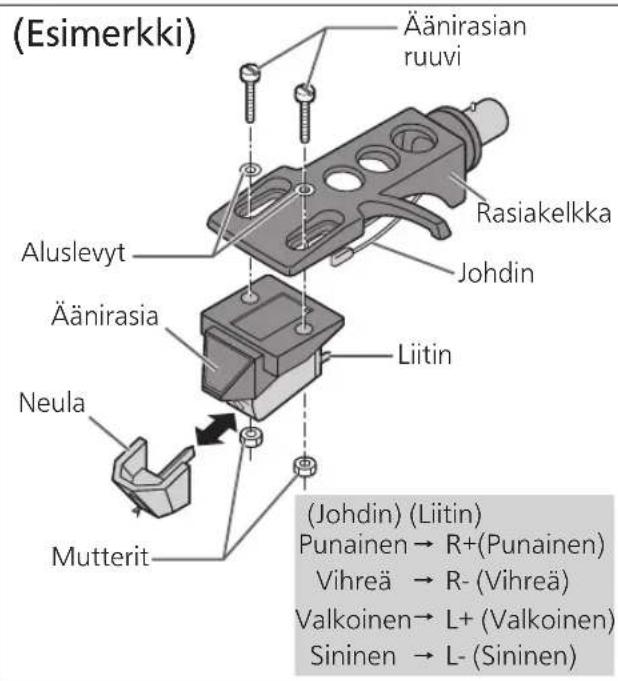

Kiinnitä äänirasia (kaupasta ostettu) alustavasti. Noudata äänirasian ohjeita kiinnittääksesi rasian oikein rasiakelkkaan ja kiristä sitten ruuvit kevyesti.

Jos äänirasiaan sisältyy kiinnitysruuveja, käytä niitä.

Toistettaessa SP-levyjä käytä SP-levyille soveltuvaa äänirasiaa.

Käytä kaupallisesti saatavilla olevaa pientä talttapääruuvimeisseliä (4 mm).

Varo koskettamasta neulan kärkeä. Äänirasian kiinnittäminen

Kiristä äänirasian ruuvi.

Äänirasian tulisi olla yhdensuuntaisesti rasiakelkassa ylhäältä ja sivulta katsottuna (kuva on ylhäältä päin). Äänirasian ruuviRasiakelkkaJohdinÄänirasiaNeula(Johdin) (Liitin)Punainen R+(Punainen)Vihreä R- (Vihreä)Valkoinen L+ (Valkoinen)Sininen L- (Sininen)Äänirasian ruuviLiitin (Esimerkki)

Varo koskettamasta neulan kärkeä.

Varo, ettei äänirasia luista pois paikaltaan. 52 mmNeulan kärkiMutteritAluslevyt

Siirrä äänirasiaa ylityksen säätämiseksi siten, että neulan kärki on 52 mm:n päässä rasiakelkan asennuspäästä, kuten alla olevassa kuvassa näkyy. Huomaa

Rasiakelkan telinettä ( 8) voidaan käyttää rasiakelkan säilyttämiseen äänirasia kiinnitettynä tai tilapäisesti irrotetun rasiakelkan säilyttämiseen äänirasian vaihtamisen ja vastaavien toimien aikana. Sen avulla voit estää äänirasian ja/tai neulan vikoja tai ongelmia, jotka johtuvat rasiakelkan kääntymisestä ympäri.

Äänirasian tyypin mukaan pölysuojuksen (

13) kiinnittäminen, kun rasiakelkka on rasiakelkan telineessä ja äänirasia on kiinni, voi aiheuttaa sen, että pölysuojus koskettaa äänirasiaa ja rikkoo sen. Varmista pölysuojusta kiinnitettäessä, että rasiakelkka ei ole rasiakelkan telineessä. Rasiakelkan kiinnittäminen

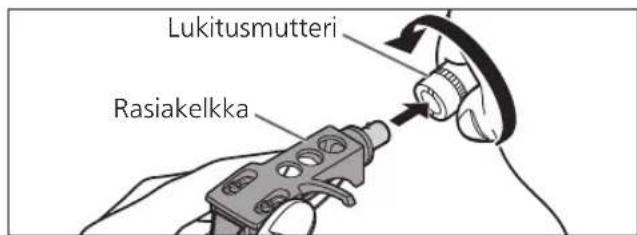

Asenna rasiakelkka äänivarteen äänirasian kanssa. Pidä rasiakelkka vaaka-asennossa ja kiristä lukitusmutteri.

Varo koskettamasta neulan kärkeä. LukitusmutteriRasiakelkka Huomio

Skrätsättäessä (ja toistettaessa taaksepäin) on käytettävä DJ-käyttöön tarkoitettua äänirasiaa ja neulaa. SL-1200MK7RE.indb185SL-1200MK7RE.indb185 2020/08/1815:09:372020/08/1815:09:37Suomi (186) Soittimen kokoaminen (jatkuu) Jotta laite ei vahingoittuisi kuljetuksen aikana, joitakin varusteita on purettu. Kokoa soitin seuraavassa järjestyksessä.

Aseta ennen asentamista neulan suojus neulan ylle neulan kärjen suojaamiseksi, palauta äänivarsi varren kannattimelle ja kiinnitä se varren kiinnittimen avulla.

Älä kytke verkkovirtajohtoa, ennen kuin asennus on valmis.

Levysoittimen asentamisen yhteydessä estä vieraiden materiaalien pääsy rungon ja levylautasen väliin.

Älä kosketa tai naarmuta soittimen yläpintaa. Huomio

Käsittele varovasti, sillä tämä on raskas.

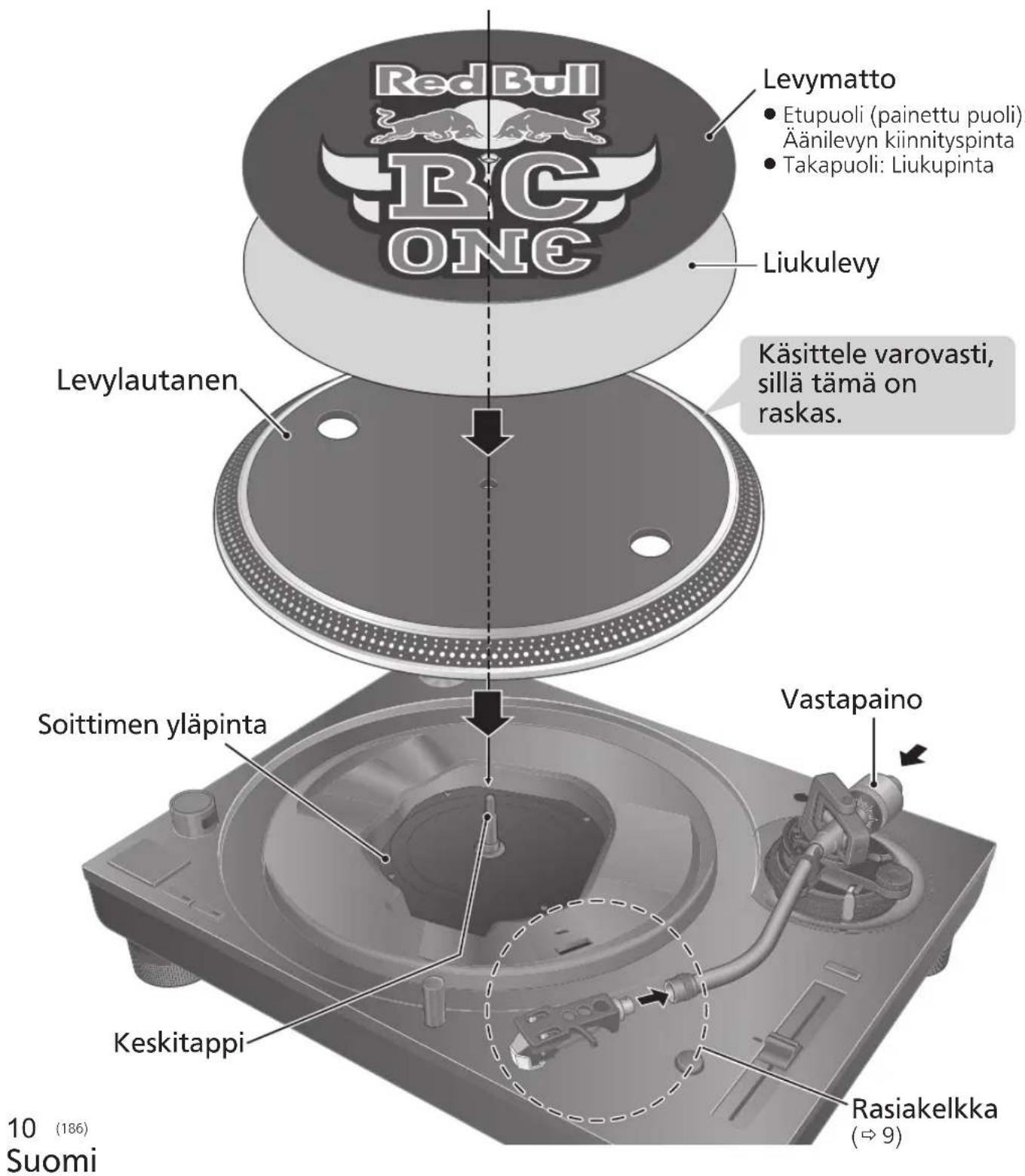

Etupuoli (painettu puoli): Äänilevyn kiinnityspinta

Takapuoli: Liukupinta Levylautanen Soittimen yläpinta Keskitappi Vastapaino Liukulevy Levymatto Rasiakelkka

SL-1200MK7RE.indb186SL-1200MK7RE.indb186 2020/08/1815:09:372020/08/1815:09:37Alkuun pääseminen Suomi (187) Vastapainon kiinnittäminen

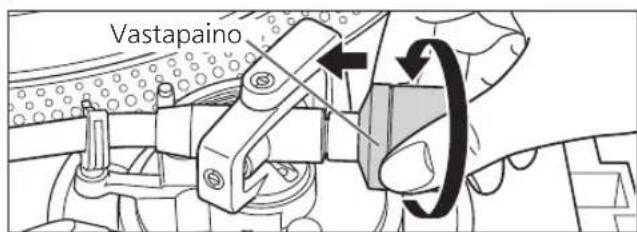

Kiinnitä vastapaino äänivarren takaosaan. Vastapaino

Vastapainon sisäpuoli on voideltu. Huomaa

Levylautasen asennus

Aseta levylautanen hitaasti keskustappiin. Levylautasen irrottaminen Laita sormet oikealla olevan kuvan mukaisesti levylautasen kahteen reikään, pidä keskustappi alhaalla ja vedä levylautanen ylös. Ennen levylautasen asentamista

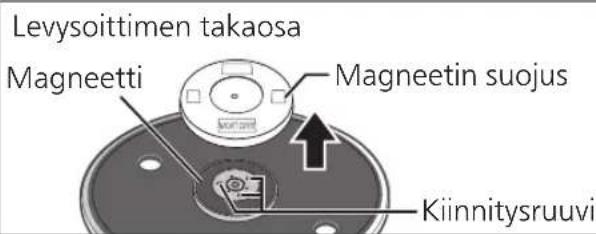

Irrota levysoittimen magneetin suojus.

Levysoittimen takaosassa on magneetti ja sen suojus. Irrota magneetin suojus ennen runkoon asentamista. Levysoittimen takaosa Magneetin suojus Magneetti Kiinnitysruuvi Huomio

Pidä kaikki magneettisesti herkät esineet, kuten magneettikortti ja kello, etäällä magneetista.

Älä anna levylautasen iskeytyä runkoa vasten tai pudota. Suojaa takaosan magneetti pölyltä ja rautajauheelta.

Älä koske levylautasen kiinnitysruuveihin (kolmessa paikassa). Ilmoitettuja arvoja ei voida taata, mikäli ruuvien asentoa on muutettu. Huomio

Ole varovainen, kun käsittelet levysoitinta, sillä se on raskas.

Varo sormien jäämistä puristuksiin.

Pyyhi sormenjäljet tai lika pehmeällä liinalla. Levymaton asennus

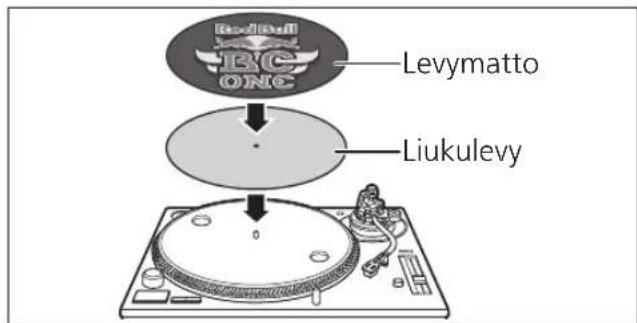

Aseta levymatto ja liukulevy levylautaselle.

Pyörivällä levylautasella oleva äänilevy voidaan pysäyttää käsin, ja sitä voidaan myös pyörittää taaksepäin.

Liukulevyn asettaminen levylautaselle muuttaa liuku-myötäkuuntelun tuntumaa. Levymatto Liukulevy Huomio

Skrätsättäessä (ja toistettaessa taaksepäin) on käytettävä DJ-käyttöön tarkoitettua äänirasiaa ja neulaa. SL-1200MK7RE.indb187SL-1200MK7RE.indb187 2020/08/1815:09:372020/08/1815:09:37Suomi (188) Liitännät ja asennus

Sammuta kaikki laitteet ja irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään liitäntöjä.

Kytke verkkovirtajohto vasta kun kaikki muut liitännät on tehty.

Muista kytkeä PHONO-maadoitusjohto. Muuten sähköverkon kohinaa voi esiintyä.

Katso myös kytkettävän laitteen käyttöohjeita.

Kytke PHONO-johto ja PHONO- maadoitusjohto käytettävän laitteen PHONO-liittimiin.

Riittävä äänenvoimakkuus ja -laatu saavutetaan vain, jos käytettävässä vahvistimessa on PHONO-tuloliittimet.

Kytke verkkovirtajohto.

Varmista pistorasian wattiluku liitetystä laitteesta ennen sen käyttämistä tässä laitteessa. Katso tämän laitteen virrankulutus teknisistä tiedoista. (

Käyttökytkin ei irrota koko laitetta sähköverkosta, vaikka se olisi ”OFF”-asennossa.Poista pistoke pääpistorasiasta, ellet aio käyttää laitetta pitkään aikaan. Sijoita laite niin, että pistoke voidaan helposti poistaa.HuomaaHuomio

Kiristä PHONO-maadoitusliitin ristipääruuvitaltalla.

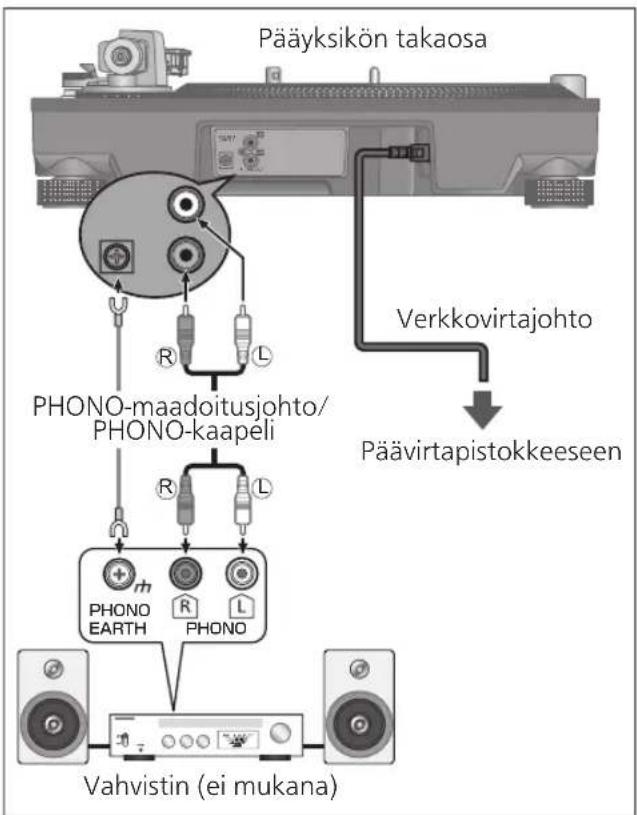

Liittäminen esivahvistimeen tai erillislaitteistoon/ liittäminen mikseriin PHONOEARTHPHONO OUT

PHONO Vahvistin (ei mukana)VerkkovirtajohtoPääyksikön takaosaPääyksikön takaosaÄänimikseriPääyksikön takaosaPäävirtapistokkeeseenPHONO-maadoitusjohto/PHONO-kaapeliPHONO-maadoitusjohto

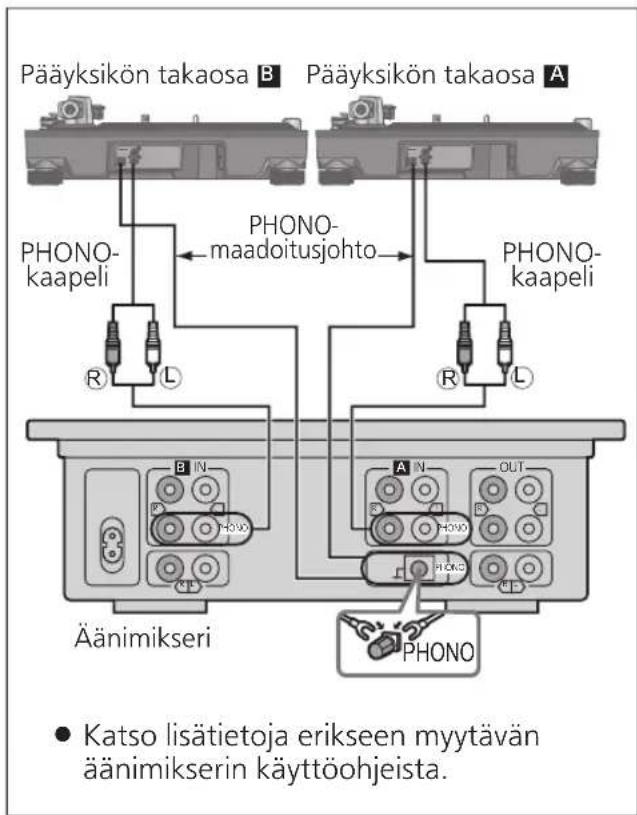

Katso lisätietoja erikseen myytävän äänimikserin käyttöohjeista.PHONO-kaapeliPHONO-kaapeli SL-1200MK7RE.indb188SL-1200MK7RE.indb188 2020/08/1815:09:382020/08/1815:09:38Alkuun pääseminen Suomi (189) Asennus Asenna pölysuojus Asenna laite vaakasuoralle pinnalle, joka on suojattu tärinältä. Pidä laite mahdollisimman kaukana kaiuttimista.

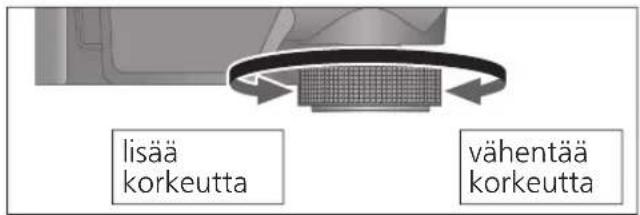

Korkeuden säätäminen laitteen saamiseksi vaakatasoon vähentää korkeutta lisää korkeutta Nosta pääyksikköä kääntääksesi eristeitä ja säätääksesi korkeutta.

Myötäpäivään: vähentää korkeutta.

Vastapäivään: lisää korkeutta. Huomio

Älä käännä eristimiä liian pitkälle. Tällöin ne saattavat lähteä irti tai vahingoittua.

Huomautuksia asennuksesta

Ennen levysoittimen siirtämistä sammuta levysoitin, irrota pistoke pistorasiasta ja irrota kaikki liitetyt laitteet.

Varmista, ettei laite altistu suoralle auringonvalolle, pölylle, kosteudelle eikä lämmityslaitteen lämmölle.

Tämä laite saattaa saada häiriötä radiosta, jos sellainen on lähellä. Pidä laite mahdollisimman kaukana radiosta.

Älä asenna laitetta lämmönlähteen päälle.

Vältä paikkoja, joissa on suuria lämpötilan vaihteluita.

Vältä paikkaa, jossa esiintyy usein kondensaatiota.

Vältä epävakaata paikkaa.

Älä laita esinettä laitteen päälle.

Älä asenna laitetta rajattuun tilaan, kuten kirjahyllyyn.

Asenna laite seinistä tai muista laitteista hyvin etäällä olevaan paikkaan varmistaaksesi tehokkaan lämpösäteilyn laitteen sisältä.

Varmista, että asennuspaikka on riittävän vahva kestämään laitteen ja järjestelmän kokonaispainon. (

Huomaa, että laite saattaa vahingoittua tupakansavusta tai ultraääni- ilmankostuttimen kosteudesta.

Kondensaatio Ajattele kylmän pullon pois ottamista jääkaapista. Jos jätät sen huoneeseen joksikin aikaa, kastepisaroita muodostuu pullon pinnalle. Tätä ilmiötä kutsutaan ”kondensoitumiseksi”.

Kondensaatiota aiheuttavia olosuhteita

Nopea lämpötilan muutos (jonka aiheuttaa siirtyminen lämpimästä paikasta kylmään paikkaan tai päinvastoin, nopea jäähdytys tai lämmitys tai suora altistuminen jäähdytetylle ilmalle)

Korkea ilmankosteus huoneessa, jossa on paljon höyryä jne.

Kondensaatio voi vahingoittaa laitetta. Jos sitä on tapahtunut, sammuta laite ja anna sen olla, kunnes se mukautuu ympäristön lämpötilaan (noin 2–3 tuntia).

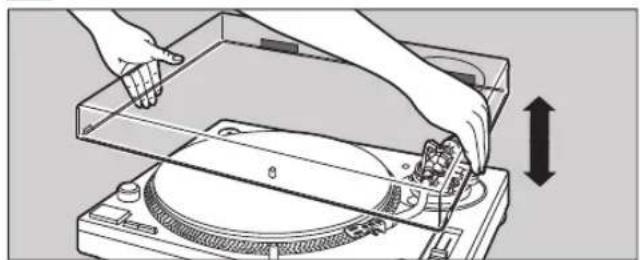

Samalla kun pitelet pölysuojusta molemmilta puolilta, aseta se paikalleen kohdistamalla sen neljä kulmaa laitteen neljän kulman kanssa.

Kuin poistat pölysuojuksen, nosta se suoraan ylös. Huomio

Aseta äänivarsi takaisin varren kannattimeen ja asenna se varren kiinnittimeen ennen kuin kiinnität tai irrotat pölysuojuksen.

Poista pölysuojus soittaessasi levyjä.

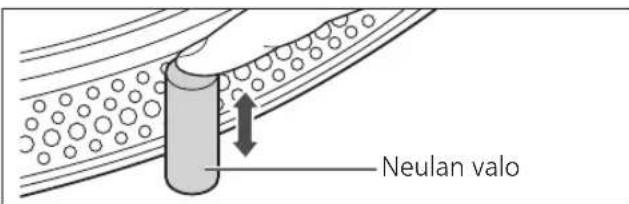

Varmista pölysuojusta kiinnitettäessä, että neulan valo (

pölysuojus kiinnitetään neulan valon ollessa ylhäällä, se voi koskettaa pölysuojusta.

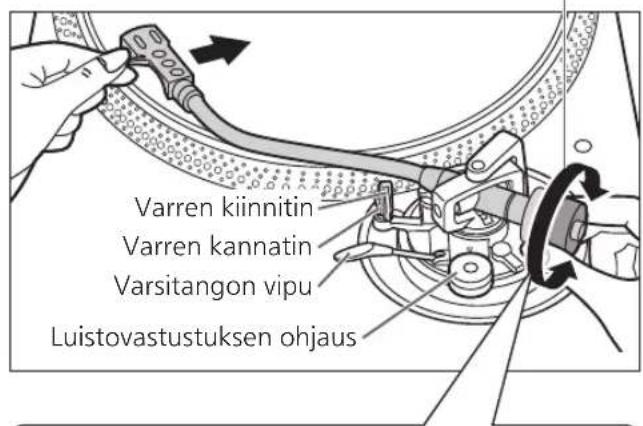

Vapauta äänivarsi varren kannattimesta ja säädä vaakatasapainoa kääntämällä vastapainoa. Pidä äänivarresta kiinni ja käännä vastapainoa nuolen suuntaan säätääksesi tasapainoa, kunnes varsi on suunnilleen vaakasuorassa.

Huolehdi, ettei neulan kärki kosketa levylautasta tai pääyksikköä. VastapainoPidä tästä kiinni kääntääksesi

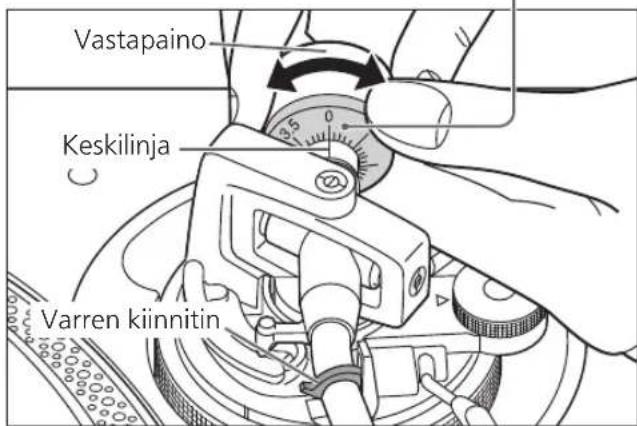

Käännä neulanpaineen säätöä, kunnes ”0” tulee äänivarren takaosan keskilinjaan.

Pidä vastapainoa paikallaan tätä tehdessäsi. Valmistelu

Aseta äänivarsi takaisin varren kannattimeen ja asenna se varren kiinnittimeen. Vaakatasapaino Neulanpaine Valmistelu

Poista neulan suojus varoen vahingoittamasta neulaa ja vapauta varren kiinnitin.

Käännä luistovastustuksen ohjaus kohtaan ”0”. Säätäminen VastapainoVarren kiinnitinKeskilinjaNeulanpaineen säätöPidä tästä kiinni kääntääksesiTasapainotettu ja äänivarsi on yhdensuuntainen levylautasen kanssa.Vastapaino on liian pitkällä edessä.Vastapaino on liian takana.

Katso neulasi käyttöoppaasta sopiva neulanpaine. Huomaa

Käännä luistovastustuksen ohjausta säätääksesi sen samaan arvoon kuin neulanpaineen säädön kanssa.

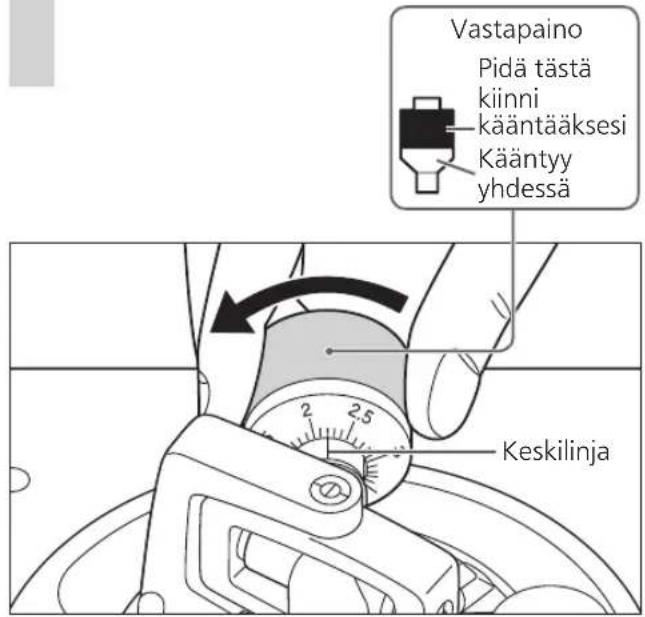

Käännä vastapainoa säätääksesi sopivan neulanpaineen äänirasialle.

Neulanpaineen säätö kääntyy yhdessä vastapainon kanssa.

Käännä, kunnes keskilinja osoittaa sopivaan neulanpaineeseen. Keskilinja Vastapaino Pidä tästä kiinni kääntääksesi Kääntyy yhdessä

Säädä sivuttaisvedon poistin kohtaan ”3”, kun neulanpaine on 3

Skrätsättäessä (ja toistettaessa taaksepäin) vähennä sivuttaisvetoa säätämällä sivuttaisvedon poisto suoritettavien skrätsäysliikkeiden mukaan. Huomaa

Äänivarren korkeus Tee tämä säätö vain, jos käyttämäsi äänirasia tekee sen tarpeelliseksi.Valmistelu

Laita äänilevy levylautaselle.

Vapauta varsilukko. Säätäminen (jatkuu) IndeksiviivaVarsikorkeuden säätörengasÄänirasian korkeus(H) millimetreinäKorkeus säätökohtaan

Käytä alla olevaa kaaviota viitteenä löytääksesi sopivan paikkamerkin äänirasian korkeudelle. Käännä varsikorkeuden säätörengasta kohdistaaksesi paikkamerkin indeksiviivaan.0–6 mm on merkitty varsikorkeuden säätörenkaaseen.

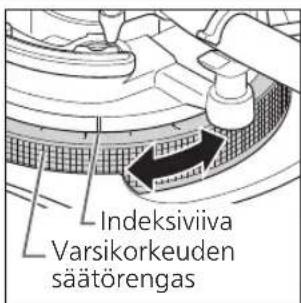

Säädä korkeutta varsikorkeuden säätörenkaalla. Säädä varren korkeutta, kunnes äänivarsi on yhdensuuntainen äänilevyn kanssa. (Mukana toimitettua rasiakelkkaa varten)

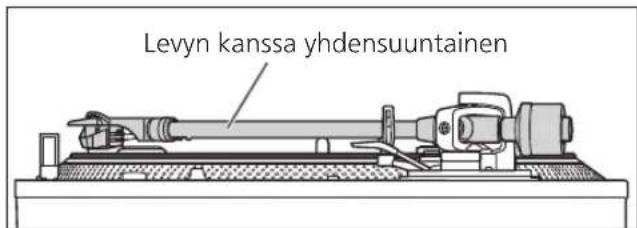

Kun äänirasian korkeutta ei tiedetä (H) tai kun mukana toimitettua rasiakelkkaa et käytetä Poista neulan suojus varoen vahingoittamasta neulaa ja vapauta varren kiinnitin.Laske varsitangon vipu, aseta neula äänilevylle ja säädä korkeussäätöä, kunnes äänivarsi ja äänilevy ovat yhdensuuntaisesti.

Jos äänirasian korkeus (H) ei riitä yhdensuuntaistamiseen, käytetään äänirasiavälikettä (ei kuulu toimitukseen).

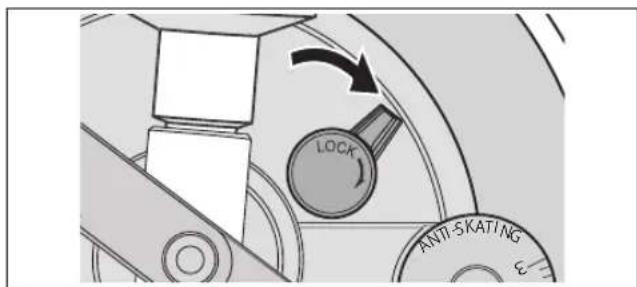

Kun varren korkeussäätö on valmis, lukitse äänivarsi kääntämällä varren lukitusnuppia.

Käännä varren lukitusnuppi ääriasentoon alla olevan kuvan mukaisesti. Tämä saattaa edellyttää hienoista voimankäyttöä.Levyn kanssa yhdensuuntainenHuomio

Varo vahingoittamasta neulan kärkeä.

Älä käytä tuotetta, kun varren lukitus on vapautettu.

Hienosäädä varren korkeus käyttämällä vesivaakaa (ei kuulu toimitukseen) siten, että äänirasia on yhdensuuntainen levyn kanssa.

(Vapautettu) (Lukittu)Varsilukko

Skrätsättäessä (myös toistettaessa taaksepäin) vähennä sivuttaisvetoa säätämällä varsikorkeuden säätörengasta suoritettavien skrätsäysliikkeiden mukaan.Huomaa SL-1200MK7RE.indb192SL-1200MK7RE.indb192 2020/08/1815:09:412020/08/1815:09:41Alkuun pääseminen Suomi (193)

Varsinostimen korkeus Tee säätö tarvittaessa äänirasiasi mukaan. Valmistelu

Laita äänilevy levylautaselle.

Poista neulan suojus varoen vahingoittamasta neulaa ja vapauta varren kiinnitin.

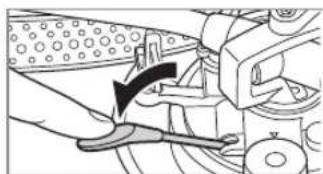

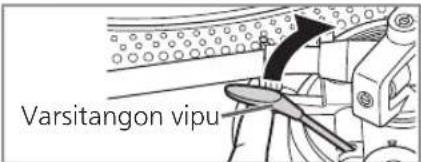

Nosta varsitangon vipua ja siirrä äänivarsi äänilevyn ylle.

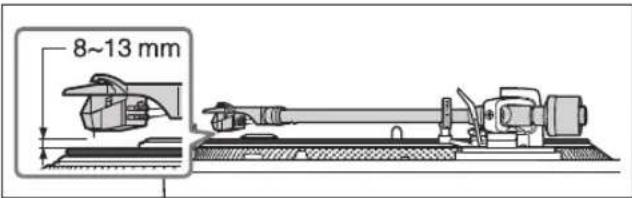

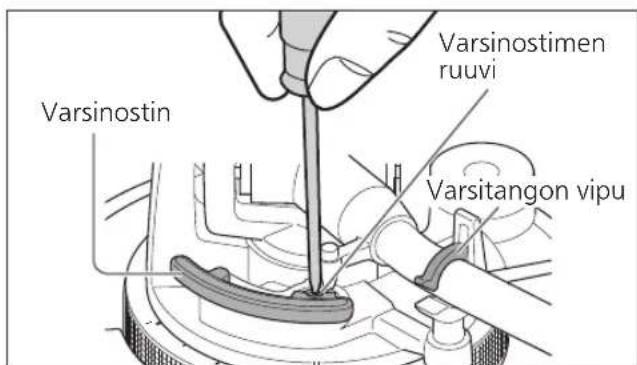

Tarkista varsinostimen korkeus (neulan kärjen ja äänilevyn pinnan välinen etäisyys). Jos säätöä tarvitaan, siirry vaiheeseen

Varsinostimen korkeus on säädetty tehtaalla

Aseta äänivarsi takaisin varrenkannattimeen ja asenna sevarren kiinnittimeen. Käännä säätöruuvia.

Ruuvin kiertäminen myötäpäivään laskee varsinostinta.

Ruuvin kiertäminen vastapäivään nostaa varsinostinta. Varsinostimen ruuviVarsinostin Varsitangon vipu Käyttöasetukset Mahdollistavat LED-värin asetuksen, taaksepäin toiston asetuksen, 78 kierr./min -asetuksen, vääntömomentin asetuksen ja jarrutuksen asetuksen. Sammuta levysoitin ja irrota pistoke pistorasiasta. Säädä tarvittaessa asettamalla kytkimet ohuella ristipääruuvitaltalla ja vastaavalla.Mahdollistaa punaisen tai sinisen värin valitsemisen välkkyvälle valolle, nopeuden valintapainikkeille, pitch-alueen valintapainikkeelle ja nollauksen LED-valolle. Kytkin nro: 1 (LED)Punainen OFF (tehdasasetus)Sininen

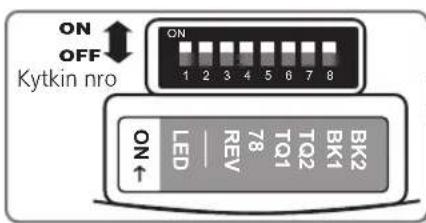

LED-värin asetus Voit poistaa taaksepäin toiston käytöstä tai ottaa sen käyttöön.

19) Kytkin nro: 3 (REV)REV pois käytöstä OFF (tehdasasetus)REV käytössä

Taaksepäin toiston asetus Voit poistaa 78 rpm -asetuksen käytöstä tai ottaa sen käyttöön.

19) Kytkin nro: 4 (78)78 rpm pois käytöstä OFF (tehdasasetus)78 rpm käytössä

Kytkin nro Voit valita neljästä voimakkuustasosta vääntömomentin säätämiseksi. Vääntömomentin asetus Kytkin nro: 5 (TQ1) Kytkin nro: 6 (TQ2)Korkea ON ON

OFF ON OFF (tehdasasetus) OFF (tehdasasetus)Matala ON OFFVoit valita neljästä jarrutuksen voimakkuustasosta levylautasen pysäyttämiseksi sen jälkeen kun [START-STOP]-painiketta painetaan. Jarrutuksen asetus Kytkin nro: 7 (BK1) Kytkin nro: 8 (BK2)Korkea OFF ON

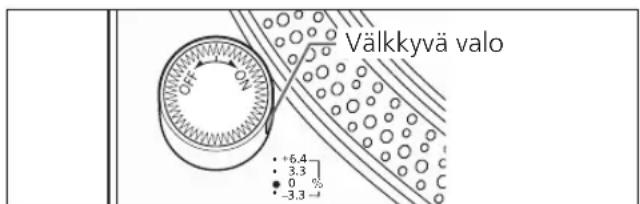

Kierrä [ON/OFF]-nuppia kytkeäksesi laitteen päälle. Välkkyvä valo syttyy. 33-1/3 rpm valitaan automaattisesti ja ilmaisin [33] syttyy.

Paina [START-STOP]- painiketta. Levylautanen alkaa pyöriä. Valmistelu

1 Aseta levy (ei kuulu toimitukseen) levylautaselle.

2 Poista neulan suojus ja vapauta varren kiinnitin.

Nopeuden valintapainikkeet Ilmaisimet

Älä paina [START-STOP]-painiketta levylautasen irrottamisen aikana. Jos [START-STOP]-painiketta on painettu epähuomiossa

Nopeudenvalintapainikkeen ([33] tai [45]) merkkivalo alkaa vilkkua.

Valon vilkkuessa sammuta laite kiertämällä [ON/OFF]-nuppia, asenna levylautanen ja käynnistä laite kiertämällä [ON/OFF]-nuppia. Huomio Ilmaisin

Paina [RESET]-painiketta sytyttääksesi pitch-säädön nollauksen LED-valon. Laite toistaa ennalta asetetun pitchin mukaan (33-1/3, 45 tai 78 rpm) riippumatta [PITCH ADJ] -asennosta.

Laske varsitangon vipua hitaasti. Äänivarsi liikkuu hitaasti alas. Toisto alkaa.

Toiston pysäyttäminen väliaikaisesti Nosta varsitangon vipua.

Neula nousee äänilevyltä.

Toisto aloitetaan uudelleen laskemalla varsitangon vipua.

Nosta varsitangon vipua, aseta äänivarsi takaisin kannattimeensa ja laske varsitangon vipua.

Paina [START-STOP]-painiketta. Elektroninen jarru pysäyttää levylautasen kevyesti.

Käännä [ON/OFF]-nuppia kytkeäksesi laitteen päälle.

Kiinnitä äänivarsi varren kiinnittimellä.

Laita neulan suojus takaisin (suojaamaan neulan kärkeä).

Neulan valaiseminen Neulan kärki on valaistu toiston aikana. Neulan valo Paina neulan valoa.

Neulan valo (valkoinen LED) kirkastuu ja valaisee neulaa.

Paina neulan valoa alas sammuttaaksesi valon.

Toistettaessa EP-levyjä

Paina nopeuden valintapainiketta [45] ([45] syttyy).

Asenna EP-levysovitin keskitapin ylle.

Toistettaessa SP-levyjä

Ota 78 rpm käyttöön 78 rpm -asetuksen avulla (

Paina nopeuden valintapainikkeita [33] ja [45] samanaikaisesti (78 rpm: [33] ja [45] syttyvät).

Käytettäessä äänilevyn vakainta (ei mukana)

Katso levynvakaimen käyttöoppaasta.

NOLLAUS-painikeNollauksen LED-valo

Nosta varsitangon vipua ja siirrä äänivarsi äänilevyn ylle. Varsitangon vipu

Taaksepäin toistamiseksi

Ota taaksepäin toisto käyttöön taaksepäin toiston asetuksella (

Paina samanaikaisesti levylautasen nopeuden valintapainiketta tai -painikkeita ([33], [45] tai [33] ja [45]) ja [START-STOP], kun levylautanen pyörii.

Taaksepäin toisto alkaa levylautasen nopeudesta, joka on valittu painamalla nopeuden valintapainiketta tai -painikkeita.

Palataksesi normaaliin toistoon paina [START-STOP]-painiketta uudelleen samanaikaisesti, kun painat levylautasen nopeuden valintapainiketta tai -painikkeita.

Kun [START-STOP]-painiketta painetaan uudelleen [START-STOP]-painikkeen painamisen jälkeen taaksepäin toiston aikana, normaali toisto alkaa.

Levylautasen nopeuden valintapainikkeen tai -painikkeiden ja [START-STOP]-painikkeen samanaikainen painaminen levylautanen pysäytettynä käynnistää taaksepäin toiston. SL-1200MK7RE.indb195SL-1200MK7RE.indb195 2020/08/1815:09:422020/08/1815:09:42Suomi (196) Pitch-säätö (hienosäätö pitchiin)

Pitchin mittaaminen Neljä välkkyvien peilien riviä levylautasen reunoilla voivat auttaa sinua mittaamaan pitchiä. Välkkyvät peilit valaistaan välkkyvällä valolla (LED-valaistus), joka on synkronoitu digitaalisen ohjauksen tarkan taajuuden kanssa. Käytä aina tätä LED-valaistusta pitchin mittaamisessa.

Kytke nollauksen LED-valo pois päältä painamalla [RESET]- painiketta.

Paina pitch-alueen valintapainiketta valitaksesi pitch- alueen.

[×2] valo päällä: ±16%

[×2] valo pois päältä: ±8%

Pitch voidaan säätää n. –8% ja +8% tai n. –16% ja +16% välille valintasi mukaan.

Luvut edustavat omien säätöjesi likimääräisiä prosenttiosuuksia.

Pitch-alueen valintapainike Nollauksen LED-valoPitch-säätöNOLLAUS-painike

Pitchin nollaaminen esiasetettuun arvoon Paina [RESET]. Nollauksen LED-valo syttyy ja pitch palaa välittömästi esiasetettuun arvoon riippumatta [PITCH ADJ] -asennosta. (33-1/3, 45 tai 78 rpm)

Nollauksen LED-valo päällä: Asetettu pysyvästi esiasetettuun arvoon.

Nollauksen LED-valo pois päältä: Säädettävissä [PITCH ADJ] -toiminnolla. Huomio +6,4% pitchin muutos, kun laite on paikallaan+3,3% pitchin muutos, kun laite on paikallaan Normaali levylautasen nopeus (33-1/3, 45 tai 78 rpm), kun laite on paikallaan –3,3% pitchin muutos, kun laite on paikallaanVälkkyvät peilit

Osien hoito Puhdista pöly neulasta ja äänilevyltä perusteellisesti.

Ota rasiakelkka pois äänirasian kanssa ja puhdista neula pehmeällä harjalla. Harjaa se pohjasta kärkeen.

Käytä äänilevyn puhdistajaa pitääksesi levysi puhtaana. Pyyhi rasiakelkan liittimet silloin tällöin. Pyyhi rasiakelkan liittimet pehmeällä liinalla ja asenna rasiakelkka äänivarteen. Laske vahvistimen äänenvoimakkuutta tai sammuta vahvistin ennen rasiakelkan asentamista tai irrottamista. Kaiuttimesi voivat vahingoittua, jos rasiakelkkaa liikutetaan äänenvoimakkuuden ollessa päällä.

Laitteen siirtäminen Pakkaa laite uudelleen pakkaukseen, jossa se tuli. Säilytä pakkausmateriaalit myöhempää käyttöä varten. Jos sinulla ei enää ole pakkausta, toimi seuraavasti:

Poista levylautanen ja levymatto ja kääri ne huolellisesti.

Irrota rasiakelkka ja vastapaino äänivarresta ja kääri ne huolellisesti.

Kiinnitä äänivarsi varren kiinnittimeen ja teippaa se paikoilleen.

Kääri pääyksikkö huolellisesti peittoon tai paperiin.

WEEE-symboli Tuotteen hävittäminen EU-maiden ulkopuolella Tämä symboli on voimassa vain EU:ssa. Ota yhteyttä valtion virastoon tai jälleenmyyjään varmistaaksesi oikean hävittämistavan.

Pölysuojuksen ja kotelon puhdistaminen Pyyhi pölysuojus ja kotelo pehmeällä liinalla. Älä koske puhdistamisen aikana soittimen yläpintaan. Muussa tapauksessa soitin voi vikaantua. Kun likaa on runsaasti, väännä märkää liinaa voimakkaasti pyyhkiäksesi lian ja sen jälkeen pyyhi pehmeällä liinalla.

Älä käytä liuottimia, kuten bensiiniä, tinneriä, alkoholia, keittiöpesuainetta, kemiallista pyyhintä jne. Tämä saattaa muuttaa ulkokuoren muotoa tai irrottaa pinnoitetta.

Älä pyyhi pölysuojusta soittaessasi levyä. Tämä voi aiheuttaa staattista sähköä. Staattinen sähkö voi saada pölysuojuksen vetämään äänivartta puoleensa.

Rasiakelkan liittimet

Irrota vastapaino ja aseta äänivarren tuki äänivarren alle ennen pakkaamista uudelleen. Pakkaaminen uudelleen SL-1200MK7RE.indb197SL-1200MK7RE.indb197 2020/08/1815:09:422020/08/1815:09:42Suomi (198) Vianmääritys ennen huoltopyyntöä, tee alla olevat tarkastukset. Jos olet epävarma joistakin tarkastuskohdista tai jos kaaviossa osoitetut korjaustoimenpiteet eivät ratkaise ongelmaa, ota yhteyttä jälleenmyyjääsi. Ei virtaa.

Onko verkkovirtajohto kytketty pistorasiaan?

Kytke johto kunnolla pistorasiaan. (

12) On virtaa, muttei ääntä. Ääni on heikko.

Ovatko liitännät vahvistimeen / vastaanottimen PHONO-liittimiin kunnossa?

Kytke PHONO-johto vahvistimen PHONO-tuloliittimiin. (

12) Vasen ja oikea ääni ovat vaihtuneet päinvastaisiksi.

Ovatko stereoyhteyden kaapeliliitännät vahvistimeen tai vastaanottimeen päinvastoin?

Tarkista kahteen kertaan kaikki liitännät. (

Ovatko rasiakelkkaliitäntöjen johtimet äänirasian liittimiin kunnossa?

Tarkista kahteen kertaan kaikki liitännät. (

Toiston aikana kuuluu kohinaa.

Onko stereoliitäntäkaapelin lähellä muita laitteita tai niiden verkkovirtajohtoja?

Pidä laitteet ja niiden verkkovirtajohdot erillään tästä laitteesta.

Onko maadoitusjohto kytketty?

Varmista, että maadoitusjohto on kytketty oikein. (

12) Nopeuden valintapainikkeen [33] tai [45] ilmaisin vilkkuu. Suorita seuraava toimenpide, kun nopeuden valintapainikkeen [33] tai [45] ilmaisin vilkkuu. Tämä ongelma voidaan hoitaa.

Käännä [ON/OFF]-nuppi OFF-asentoon.

Vedä pistoke pois, odota kolme sekuntia ja aseta pistoke takaisin.

Käännä [ON/OFF]-nuppi ON-asentoon ja paina [START-STOP]-painiketta pyörittääksesi levylautasta.

Jos nopeuden valintapainikkeen ilmaisin vilkkuu uudelleen, tarkista kumpi vilkkuu ja ota yhteyttä huoltoedustajaan. Vianmääritysopas

Käyttölämpötila 0 °C – +40 °C Ilmankosteus 35% – 80% RH (ilman tiivistymistä) Levylautasen osuus Tyyppi Suoravetoinen levysoitinjärjestelmä (manuaalinen) Ohjausmenetelmä Suoraveto Moottori Harjaton tasavirtamoottori Levylautanen Alumiinipainevalukotelo Halkaisija: 332 mm Massa: Noin 1,8 k

(Sisältää levymaton ja liukulevyn) Levylautasen nopeudet

rpm, 45 rpm (kytkimellä 78 rpm) Muuttuva pitch- alue ±8%, ±16% Käynnistysvääntömomentti 1,8 k

-cm Heräämisominaisuudet 0,7 s pysähdyksestä

rpm Jarrutusjärjestelmä Elektroninen jarru Huojunta ja värinä 0,025% WRMS Äänivarren osuus Tyyppi Staattisesti tasapainotettu tyyppi Hyötypituus 230 mm Ylitys 15 mm Virhekulman seuranta Arvojen 2° 32’ (30 cm:n äänilevyn ulommalla uralla (12-tuumainen)) sisällä Arvojen 0° 32’ (30 cm:n äänilevyn sisemmällä uralla (12-tuumainen)) sisällä Poikkeamakulma 22° Varsikorkeuden säätöalue

Neulanpaineen säätöalue 0–4

Soveltuvan äänirasian paino 5,6–12,0

(Ilman lisäpainoa) 14,3–20,7

(rasiakelkka mukaan lukien) Rasiakelkan kaapelikenkä 1,2 mm ø 4-nastainen kaapelikenkä Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
