РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EAHT700 TECHNICS

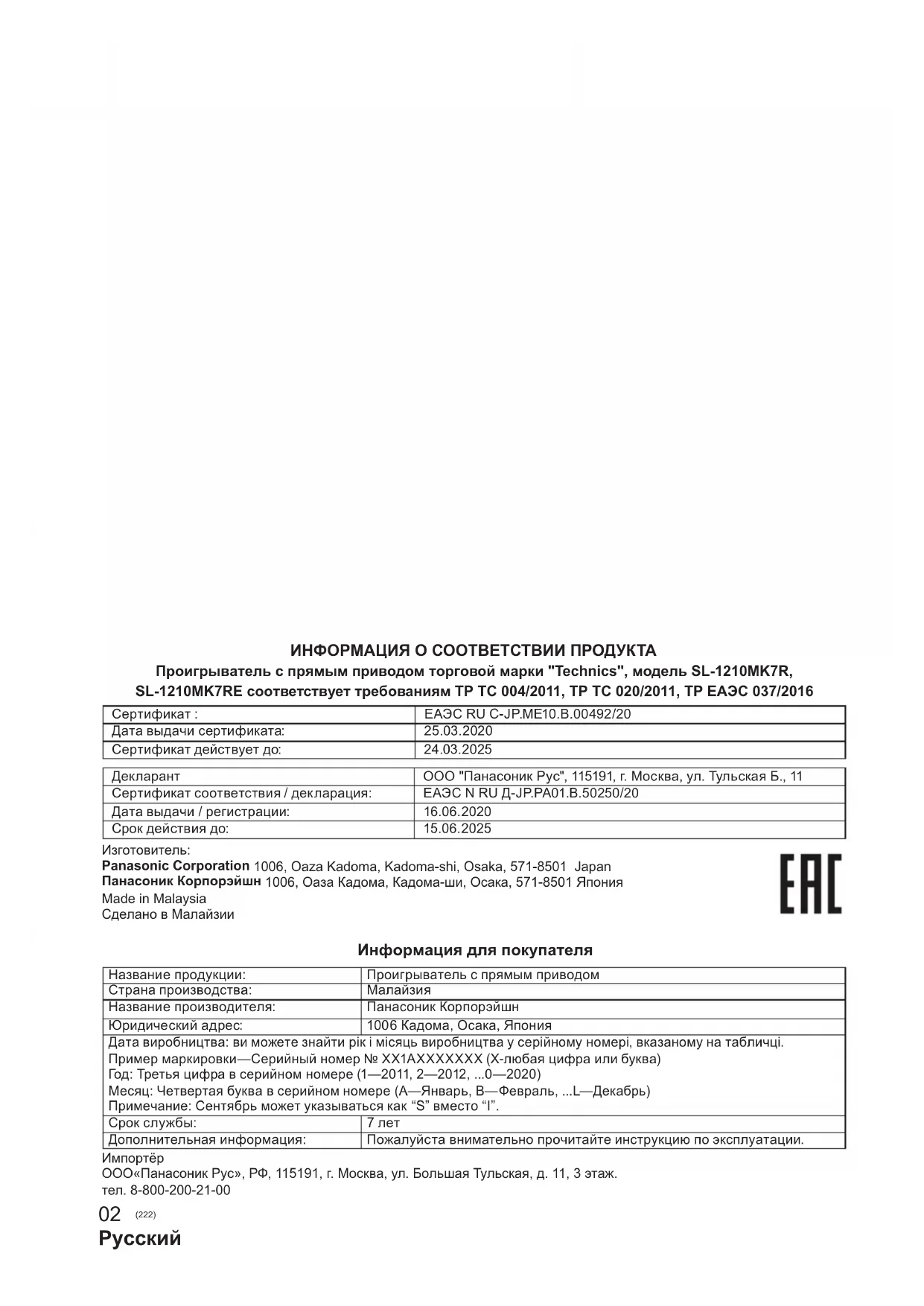

Декларант ООО "Панасоник Рус", 115191, г. Москва, ул. Тульская Б., 11 Сертификат соответствия / декларация: ЕАЭС N RU Д-JP.РА01.В.50250/20 Дата выдачи / регистрации:16.06.2020 Срок действия до:15.06.2025 Сертификат : ЕАЭС RU C-JP.МЕ10.B.00492/20 Дата выдачи сертификата:25.03.2020 Сертификат действует до:24.03.2025 Название продукции: Проигрыватель с прямым приводом Страна производства: Малайзия Название производителя: Панасоник Корпорэйшн Юридический адрес:1006 Кадома, Осака, Япония Дата виробництва: ви можете знайти рік і місяць виробництва у серійному номері, вказаному на табличці. Пример маркировки—Серийный номер № XX1АХХХХХХХ (Х-любая цифра или буква) Го д : Трeтья цифра в серийном номере (1—2011, 2—2012, ...0—2020) Месяц: Четвeртая бyква в серийном номере (А—Январь, В—Февраль, ...L—Декабрь) Примечание: Сентябрь может указываться как “S” вместо “I”. Срок службы:7 лет Дополнительная информация: Пожалуйста внимательно прочитайте инструкцию по эксплуатации. ИНФОРМАЦИЯ О СООТВЕТСТВИИ ПРОДУКТА Информация для покупателя Проигрыватель с прямым приводом торговой марки "Technics", модель SL-1210MK7R, SL-1210MK7RE соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016 Изготовитель: Panasonic Corporation 1006, Oaza Kadoma, Kadoma-shi, Osaka, 571-8501 Japan Панасоник Корпорэйшн 1006, Оаза Кадома, Кадома-ши, Осака, 571-8501 Япония Made in Malaysia Сделано в Малайзии

ООО«Панасоник Рус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж. тел. 8-800-200-21-00

SL-1200MK7RE.indb222SL-1200MK7RE.indb222 2020/08/1815:09:492020/08/1815:09:49Перед использованием Первые шаги Техническое обслуживание Воспроизведение

Первые шаги Сборка проигрывателя ............................................07

Прикрепление корпуса головки .......................07

Прикрепление противовеса .............................09

Чтобы снять поворотный стол .........................09 Подключение и установка ....................................... 10

Подключение к предварительному усилителю или компонентной системе/ Подключение к микшеру ................................. 10

Ограничение соскальзывания .........................13

Настройки работы ( Настройка цвета светодиодов / Настройка обратного воспроизведения / Настройка скорости 78 об/мин / Регулировка крутящего момента / Настройка торможения) ................................. 15

Воспроизведение Проигрывание пластинок ........................................16 Регулятор высоты тона (точная настройка высоты тона) ............................18

Техническое обслуживание Техническое обслуживание ....................................19 Руководство по устранению неполадок .................20 Технические характеристики ..................................21 Характеристики Бескорпусный двигатель прямого привода для обеспечения высокого крутящего момента и надежности работы

Недавно разработанный бескорпусный двигатель прямого привода может уменьшить незначительную вибрацию во время вращения, сохраняя при этом высокий крутящий момент.

Высокоточная технология управления двигателем переключает режим привода в зависимости от рабочего состояния двигателя и, таким образом, обеспечивает высокий крутящий момент и стабильность.

Цифровой метод управления улучшает отслеживание

точность, позволяя плавно и корректно регулировать высоту тона. Высокоточные подшипники для высокочувствительного тонарма

Используемый в тонарме высокоточный промышленный подшипник с карданной подвеской позволяет улучшить отслеживание дорожки, что снижает вероятность проскальзывания даже при очень интенсивной эксплуатации. Снижающий вибрации высокотвердый корпус и изолятор с высокой демпфирующей способностью

Это устройство предназначено не только для обеспечения высококачественного звука и высокой устойчивости к акустической обратной связи, но и для эффективного устранения внешних вибраций в очень шумных условиях. Функции, обеспечивающие широкий спектр функциональных возможностей

Позволяет регулировать крутящий момент и скорость тормозного механизма.

Позволяет обратное воспроизведение.

Позволяет пользователю выбрать один из двух цветов светодиодной лампы в зависимости от предпочтений пользователя или окружающей обстановки.

Спасибо за покупку этого изделия. Пожалуйста, внимательно прочитайте эти инструкции перед использованием этого изделия и сохраните это руководство для дальнейшего использования.

Описания в настоящей инструкции по эксплуатации - Страницы, к которым следует обращаться, обозначены как «(

00)». - Иллюстрации могут отличаться от вашего устройства. SL-1200MK7RE.indb223SL-1200MK7RE.indb223 2020/08/1815:09:492020/08/1815:09:4904 (224)

Идентификационная маркировка продукта находится на нижней части устройства. Меры безопасности Предупреждение Предосторожность

Для снижения риска пожара, удара электрическим током или повреждения изделия:

Берегите это устройство от воздействия дождя, влажности, капель и брызг.

Не ставьте на это устройство емкости с водой, например вазы.

Используйте рекомендуемое дополнительное оборудование.

Не чините устройство самостоятельно. Доверьте обслуживание квалифицированному

При возникновении какой-либо неисправности прекратите использование устройства, не модифицируйте и не ремонтируйте его.

Не допускайте попадания металлических предметов внутрь устройства.

Не ставьте тяжелые предметы на это устройство. Сетевой шнур

Чтобы снизить риск возгорания, поражения электрическим током или повреждения изделия,

Убедитесь, что напряжение источника питания соответствует напряжению, указанному на данном устройстве.

Полностью вставьте вилку в розетку.

Не тяните, не сгибайте и не кладите тяжелые предметы на сетевой шнур.

Не прикасайтесь к вилке мокрыми руками.

отсоединении вилки держитесь за корпус сетевой вилки.

Не используйте поврежденную сетевую вилку или розетку.

Сетевая вилка является отключающим устройством. Установите это устройство так, чтобы штепсельная вилка могла быть немедленно отключена от розетки.

Убедитесь, что контакт заземления на сетевой вилке надежно подключен во избежание поражения электрическим током.

Аппарат конструкции класса I должен быть подключен к розетке с защитным заземлением.

Не ставьте на устройство источники открытого огня, например зажженные свечи.

Это устройство может принимать радиопомехи, вызванные мобильными телефонами во время использования. В случае возникновения таких помех увеличьте расстояние между данным устройством и мобильным телефоном.

Это устройство предназначено для использования в умеренном и тропическом

Не кладите никаких предметов на это устройство. Это устройство нагревается, пока оно включено.

Поместите это устройство на ровную поверхность.

Чтобы снизить риск возгорания, поражения электрическим током или повреждения изделия,

Не устанавливайте и не помещайте данное устройство в книжный шкаф, встроенный шкаф или в другое ограниченное пространство. Убедитесь, что это устройство хорошо проветривается.

Не закрывайте вентиляционные отверстия данного устройства газетами, скатертями

шторами и подобными предметами.

Не подвергайте данное устройство воздействию прямых солнечных лучей, высоких температур, высокой влажности и чрезмерной

Убедитесь, что место размещения достаточно прочное, чтобы выдержать вес данного устройства (

Не поднимайте и не переносите устройство, держа его за ручки. Это может привести к падению данного устройства, что может привести к травме или неисправности данного устройства.

Держите любую IC-карту или магнитную карту, например, кредитную карту, подальше от проигрывателя.

В противном случае IC-карта или магнитная карта могут стать непригодными из-за магнитного эффекта.

Следуйте нижеприведённым правилам, если иное не указано в других документах.

1. Устанавливайте прибор на твёрдой плоской

поверхности, за исключением отсоединяемых или несъёмных частей.

2. Хранить в сухом, закрытом помещении.

3. Во время транспортировки не бросать, не

подвергать излишней вибрации или ударам о другие предметы.

4. Утилизировать в соответствии с

национальным и/или местным законодательством. Правила и условия реализации не установлены изготовителем и должны соответствовать национальному и/или местному законодательству страны реализации товара. SL-1200MK7RE.indb224SL-1200MK7RE.indb224 2020/08/1815:09:492020/08/1815:09:49Перед использованием

Во избежание повреждения при транспортировке часть оборудования была разобрана. Пожалуйста, проверьте и определите поставляемые аксессуары. (Некоторые комплектующие поставляются в пакете). Поворотный стол (1 шт.) (TYL0332) Слипмат (1 шт.) Подложка под слипмат (1 шт.)

По одному экземпляру поставляется с устройством. Подложка под слипмат представляет собой тонкий прозрачный лист. Будьте внимательны, чтобы не выбросить его по ошибке. Пылезащитный чехол (1 шт.) (TTFA0454) Техническая этикетка (1 шт.) Записывающий адаптер EP (1 шт.) (TPH0339) Противовес (1 шт.) (TYL0295) Корпус головки (1 шт.) Набор винтов для картриджа (1 комплект)

Короткие винты (2 шт.)

Длинные винты (2 шт.)

Шайбы (2 шт.) (Поставляется в пакете) PHONO кабель (1 шт.) (K4EY4YY00003) PHONO заземление (1 шт.) (K4EY1YY00189) Сетевой провод переменного тока (1 шт.) (K2CM3YY00055) Контрольные виниловые наклейки (2 шт.)

Установив контрольный винил на поворотный стол, наклейте этикетку, пропуская шпиндель через его центральное отверстие.

В случае осуществления ремонта, они могут отличаться цветом, логотипом и т.д.

Номера моделей аксессуаров по состоянию на июнь 2020 года. Они могут быть изменены без предварительного уведомления.

Утилизируйте упаковочные материалы соответствующим образом.

При утилизации продукта соблюдайте местные правила.

Не используйте никакие другие сетевые провода, кабели PHONO и заземления PHONO, за исключением входящих в комплект поставки.

Держите картридж, дополнительный противовес, гайки, винты и шайбы в недоступном для детей месте, чтобы предотвратить проглатывание. SL-1200MK7RE.indb225SL-1200MK7RE.indb225 2020/08/1815:09:502020/08/1815:09:5006 (226) PHONOEARTHPHONO OUT

00) обозначают справочные страницы.

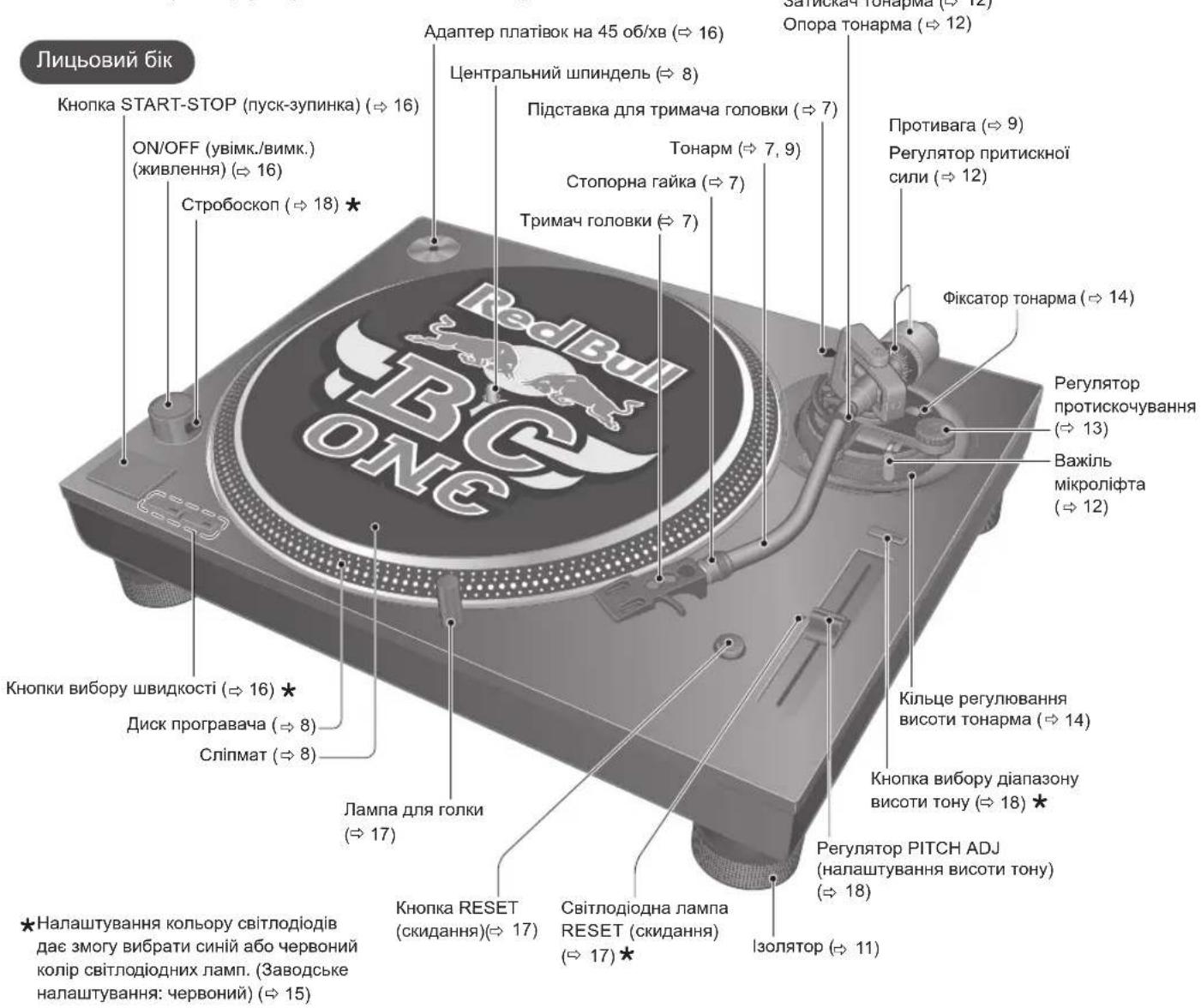

Название частей Противовес (

Регулятор давления иглы (

12) Блокировка тонарма

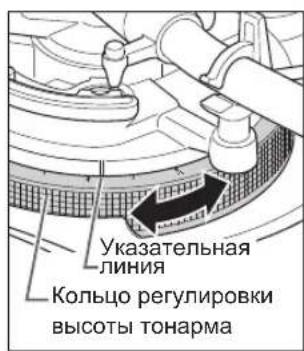

14) Кольцо регулировки высоты

14) Ограничитель соскальзывания

13) Кнопка выбора диапазона высоты тона (

12) Кнопки выбора скорости (

С помощью функции «Настройка цвета светодиодов» цвет светодиодных ламп можно установить на синий или красный. (Заводская настройка «Красный») (

15) Поворотный стол (

17) Записывающий адаптер EP (

16) Центральный шпиндель (

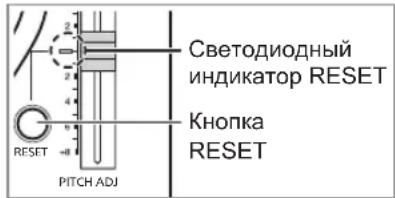

17) [RESET] Светодиодный индикатор RESET

7, 9) Подставка для корпуса головки (

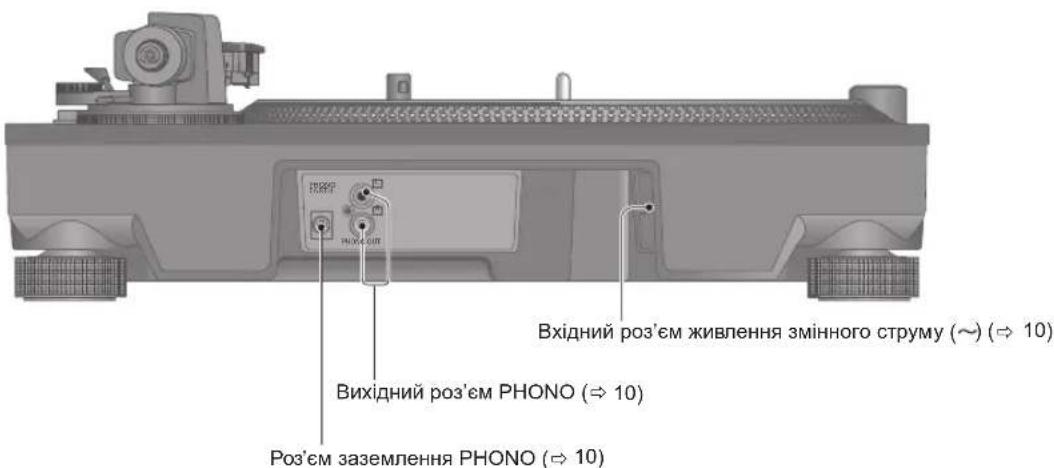

Выходная клемма PHONO (

10) Входная клемма ( ) переменного тока (

10) Клемма заземления PHONO (

Сборка проигрывателя

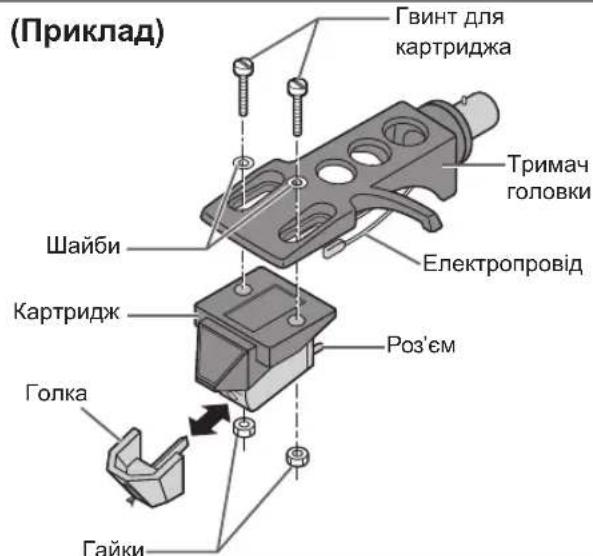

Прикрепите картридж (приобретенный в магазине) предварительно. Следуйте инструкциям к картриджу, чтобы правильно прикрепить его к корпусу головки, и слегка затяните винты.

Если крепежные винты прилагаются к картриджу, используйте их.

При воспроизведении пластинок SP используйте картридж для пластинок SP.

Используйте имеющуюся в продаже миниатюрную плоскую отвертку (4 мм).

Будьте осторожны, чтобы не коснуться конца Прикрепление картриджа

Затяните винт для картриджа.

Картридж должен располагаться параллельно на головке корпуса, если смотреть сверху и сбоку (на рисунке показан вид сверху). Винт для картриджаКорпус головкиПодводящий проводГайкиШайбыВинт для картриджаКлемма

Будьте осторожны, чтобы картридж не соскользнул со своего места.

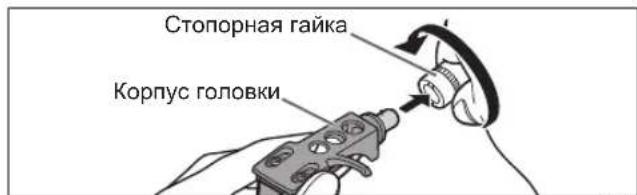

Прикрепление корпуса головки

Установите корпус головки с картриджем в тонарм. Держите корпус головки горизонтально и затяните стопорную гайку.

Будьте осторожны, чтобы не коснуться кончика иглы. Стопорная гайкаКорпус головки

Отрегулируйте вынос.

Будьте осторожны, чтобы не коснуться кончика иглы.

Перемещая картридж, отрегулируйте вынос таким образом, чтобы кончик иглы находился на расстоянии 52 мм от монтажного конца корпуса головки, как показано на рисунке

Подставку для корпуса головки (

использовать для хранения корпуса головки с прикрепленным картриджем или для хранения временно удаленного корпуса головки в случае замены картриджа и т. п. Это позволяет предотвратить поломку картриджа и/или иглы либо избежать неисправности из-за опрокидывания корпуса головки.

В зависимости от типа картриджа, когда корпус головки хранится в подставке для корпуса головки с прикрепленным картриджем, установка пылезащитной крышки (

привести к тому, что пылезащитная крышка коснется картриджа и поломает его. При установке пылезащитной крышки убедитесь, что корпус головки не хранится на подставке.

При выполнении скретчинга (включая обратное воспроизведение) используйте картридж и иглу для диджеев. (Подводящий провод)(Клемма)Красный R+ (Красный)Зеленый R- (Зеленый)Белый L+ (Белый)Синий L- (Синий) SL-1200MK7RE.indb227SL-1200MK7RE.indb227 2020/08/1815:09:512020/08/1815:09:5108 (228)

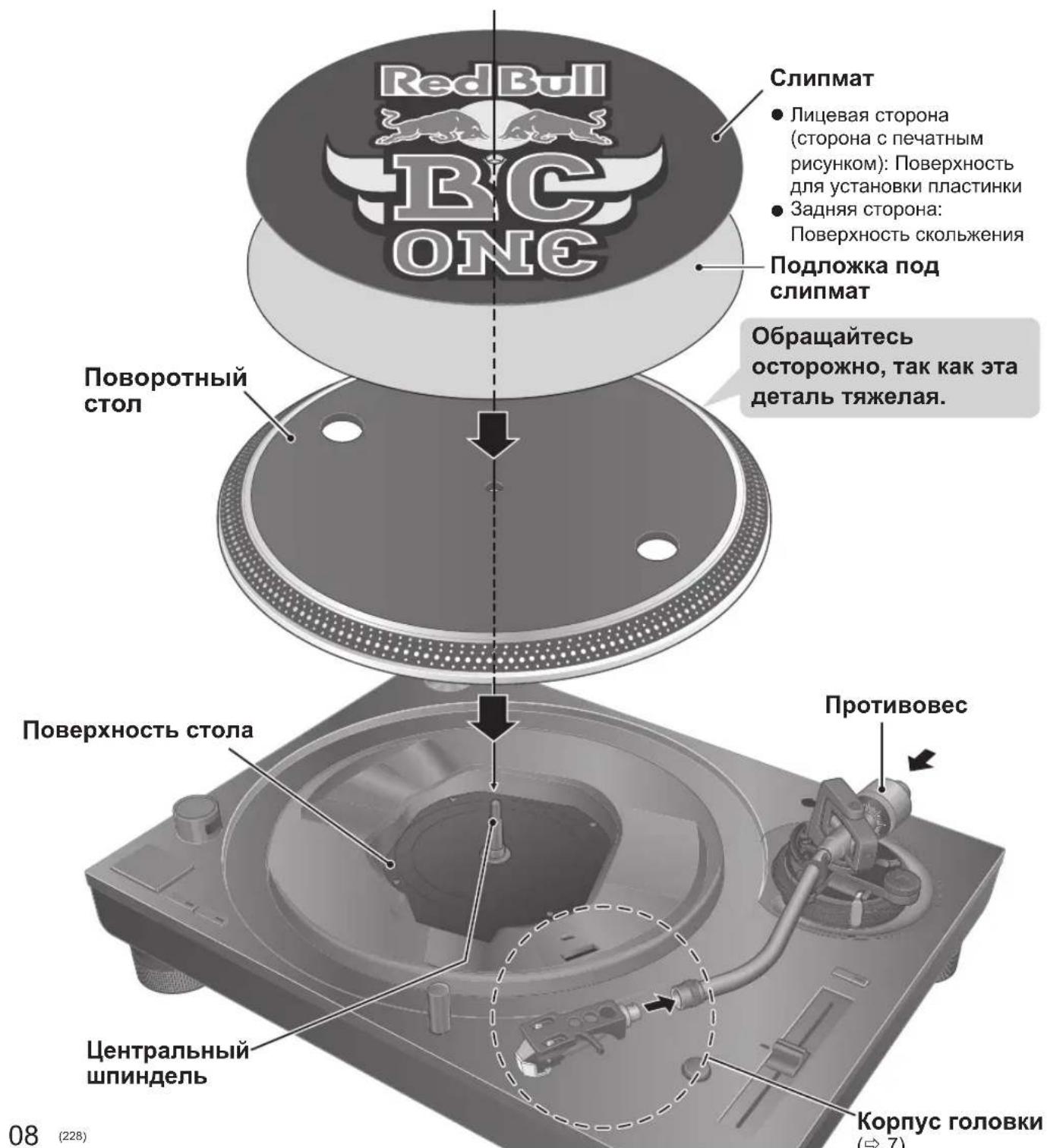

Сборка проигрывателя (продолжение)

Лицевая сторона (сторона с печатным рисунком): Поверхность для установки пластинки

Задняя сторона: Поверхность скольжения

Во избежание повреждения при транспортировке часть оборудования была разобрана. Соберите проигрыватель в следующем порядке.

Перед установкой наденьте на иглу защитный колпачок для защиты кончика иглы, верните тонарм на опору и зафиксируйте его с помощью зажима.

Не подключайте сетевой шнур переменного тока, пока не завершите настройку.

При установке поворотного стола не допускайте попадания посторонних материалов между основным блоком и поворотным столом.

Не трогайте и не царапайте поверхность стола.

Обращайтесь осторожно, так как эта деталь тяжелая.

оверхность стола Центральный

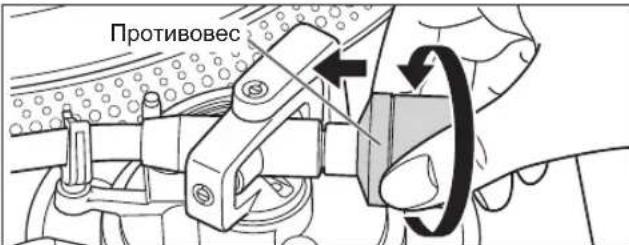

Прикрепление противовеса

Прикрепите противовес к задней части тонарма.

Внутри противовеса имеется смазка.

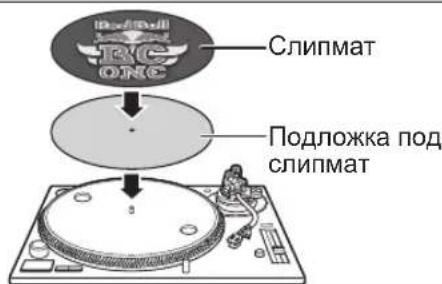

Положите слипмат и подложку на поворотный стол.

Пластинку на вращающемся поворотном столе можно остановить вручную, так же как и повернуть в обратном направлении.

Укладка подложки под слипмат на поворотном столе меняет ощущения при выполнении техники слип-кьюинг.

При выполнении скретчинга (включая обратное воспроизведение) используйте картридж и иглу для диджеев. Установка поворотного стола

Осторожно установите поворотный стол на центральный шпиндель. Перед установкой поворотного стола

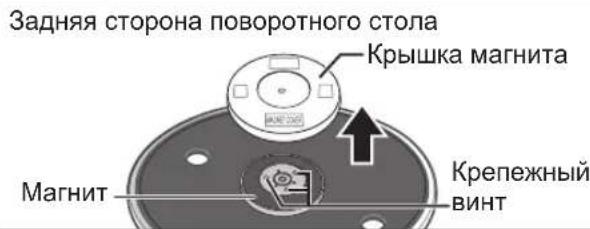

Снимите крышку магнита с поворотного стола.

С обратной стороны поворотного стола находится магнит под крышкой. Снимите крышку магнита перед установкой на основной блок. Задняя сторона поворотного стола Крышка магнита

Держите любые магниточувствительные объекты, например, карту с магнитной полосой, подальше от магнита.

Не допускайте столкновения проигрывателя с основным блоком или его падения. Не допускайте попадания пыли или железного порошка на магнит, расположенный с обратной

Не прикасайтесь к крепежным винтам (в трех местах) поворотного стола. Номинальные характеристики не гарантируются, если они

Будьте осторожны при обращении с поворотным столом, так как он тяжелый.

Будьте осторожны, чтобы не прищемить пальцы.

Протрите отпечатки пальцев или грязь мягкой

Чтобы снять поворотный стол Как показано на рисунке справа, установите пальцы в два отверстия на поворотном столе и,

центральный шпиндель, и

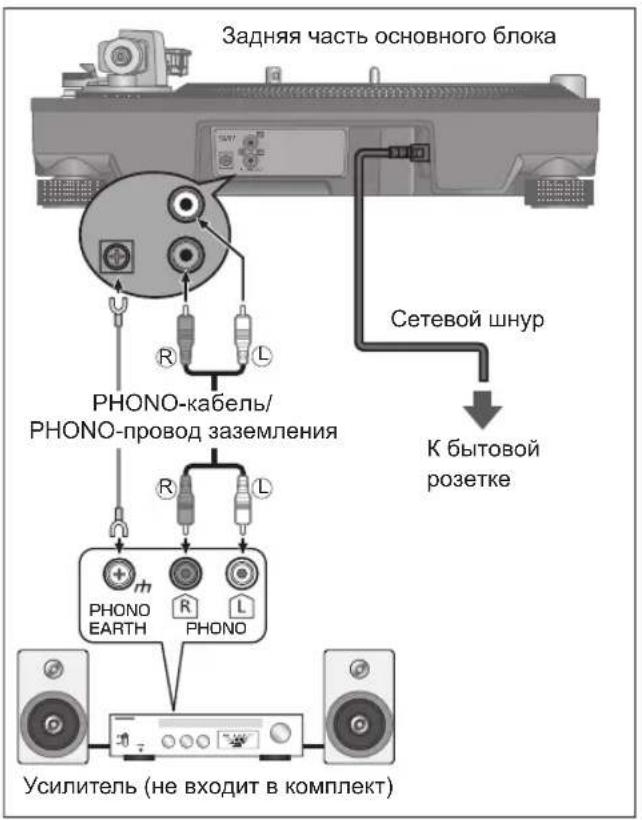

Подключение к предварительному усилителю или компонентной системе/Подключение к микшеру Подключение и установка

Выключите все устройства и отсоедините сетевой шнур от розетки перед выполнением любых подключений.

Подключайте сетевой шнур переменного тока только после завершения всех остальных подключений.

Обязательно подключите PHONO-провод заземления. В противном случае может возникнуть фон от сети переменного тока.

См. также инструкцию по эксплуатации подключаемого устройства.

Подключите PHONO-кабель и PHONO-провод заземления к входным клеммам PHONO подключаемого оборудования.

Если подключенный усилитель не имеет разъемов PHONO, то невозможно достигнуть оптимальных характеристик громкости или качества звука.

Подключите сетевой шнур.

Проверьте мощность розетки переменного тока на подключаемом оборудовании, прежде чем использовать ее для данного устройства. Потребляемая мощность данного устройства указана в разделе «Технические характеристики». (

Рабочий выключатель не отделяет все устройство от сети, даже если он находится в положении «ВЫКЛ». Выньте вилку из розетки, если вы не будете использовать устройство в течение длительного периода времени. Разместите устройство так, чтобы вилку можно было легко извлечь. ПримечаниеPHONOEARTHPHONO OUT

PHONO Усилитель (не входит в комплект) Сетевой шнурЗадняя часть основного блокаЗадняя часть основного блокаАудиомикшерЗадняя часть основного блокаК бытовой розеткеPHONO-кабель/PHONO-провод заземленияPHONO провод заземления

См. инструкцию по эксплуатации аудиомикшера (продается отдельно).PHONO-кабельPHONO-кабельВнимание

Затяните клемму заземления PHONO с помощью крестовой отвертки. SL-1200MK7RE.indb230SL-1200MK7RE.indb230 2020/08/1815:09:522020/08/1815:09:52Первые шаги

Установите пылезащитную крышку

Примечания относительно установки

Перед перемещением устройства выключите его, вытащите вилку из розетки и отсоедините все подключенные устройства.

Убедитесь, что устройство не подвергается воздействию прямых солнечных лучей, пыли, влаги и тепла от нагревательного прибора.

Данное устройство может принимать помехи от радио, если оно есть поблизости. Установите устройство как можно дальше от радиооборудования

Не устанавливайте устройство на источник

Избегайте мест с большими колебаниями температуры.

Избегайте мест с частой конденсацией.

Избегайте неустойчивых мест.

Не кладите никаких предметов на устройство.

Не устанавливайте устройство в ограниченном пространстве, например на книжной полке.

Установите устройство на достаточном расстоянии от стен или других устройств, чтобы обеспечить отвод тепла из устройства.

Убедитесь, что место установки достаточно прочное, чтобы выдержать общий вес устройства и системы. (

Обратите внимание, что устройство может быть повреждено сигаретным дымом или влажностью от ультразвукового увлажнителя.

Конденсация Вообразите, что вы достаете холодную бутылку из холодильника. Если оставить бутылку на некоторое время в комнате, на ее поверхности появятся капли росы. Это явление называется «конденсация».

Условия, вызывающие конденсацию

Резкий перепад температур (вызванный перемещением из теплого в холодное место или наоборот, быстрым охлаждением или нагревом либо прямым воздействием охлажденного

Высокая влажность в помещении с большим количеством пара и т. д.

Конденсация может повредить устройство. Если это произошло, выключите устройство

оставьте его до тех пор, пока оно не адаптируется к температуре окружающей среды (приблизительно от 2 до 3 часов).

Держа пылезащитную крышку с обеих сторон, поместите ее на место, выровняв четыре угла крышки с четырьмя углами устройства.

При снятии поднимайте пылезащитную крышку прямо вверх.

Верните тонарм на опору и зафиксируйте его зажимом перед тем, как надеть или снять пылезащитную крышку.

Снимайте пылезащитную крышку во время использования.

Убедитесь, что подсветка иглы (

при установке пылезащитного чехла. Если пылезащитная крышка крепится с поднятой подсветкой иглы, она может касаться пылезащитной крышки. Устанавливайте устройство на горизонтальной поверхности, защищенной от вибраций. Установите устройство как можно дальше от динамиков.

Регулировка высоты для горизонтального расположения

Поднимите устройство, чтобы повернуть изоляторы и отрегулировать высоту.

По часовой стрелке (вправо), если смотреть

Против часовой стрелки (влево), если смотреть снизу

Не поворачивайте изоляторы слишком далеко. Это может привести к их отрыву или повреждению. SL-1200MK7RE.indb231SL-1200MK7RE.indb231 2020/08/1815:09:542020/08/1815:09:5412 (232)

Регулировка ПротивовесЗажим тонармаЦентральная линияРычаг для размещения иглыЗажим тонармаОпора тонармаРычаг для размещения иглы

Снимите тонарм с опоры и отрегулируйте горизонтальный баланс, повернув противовес. Удерживая тонарм, поверните противовес в направлении стрелки, чтобы отрегулировать баланс до тех пор, пока тонарм не примет приблизительно горизонтальное положение.

Следите за тем, чтобы конец иглы не касался поверхности поворотного стола или устройства. ПротивовесДержите здесь, чтобы повернуть

Поворачивайте регулятор давления иглы до тех пор, пока «0» не достигнет центральной линии задней части тонарма.

Верните тонарм на опору и зафиксируйте его

Горизонтальный баланс Давление иглы

Снимите крышку иглы, следя за тем, чтобы не повредить ее, а затем отпустите зажим тонарма.

Опустите рычаг для размещения иглы.

Поверните ограничитель соскальзывания в положение «0». Регулятор давления иглыДержите здесь, чтобы повернутьРавновесие установлено, тонарм располагается параллельно поворотному столу.Противовес слишком далеко впереди.Противовес слишком далеко позади.

Давление иглы см. в руководстве по использованию иглы.

Ограничение соскальзывания

Поверните ограничитель соскальзывания, чтобы настроить его на то же значение, что и регулятор давления иглы.

Для давлений иглы 3 г и выше, установите ограничитель соскальзывания на «3».

При выполнении скретчинга (включая обратное воспроизведение) настройте ограничитель соскальзывания в зависимости от возможных скретч-перемещений, чтобы уменьшить количество соскальзываний.

Поверните противовес, чтобы отрегулировать давление иглы в соответствии с картриджем.

Регулятор давления иглы поворачивается вместе с противовесом.

Поворачивайте, пока центральная линия не укажет на соответствующее давление иглы. Центральная

Держите здесь, чтобы повернуть Поворачивается

Высота тонарма Регулировка (продолжение) Параллельно пластинке

При выполнении скретчинга (включая обратное воспроизведение) настройте кольцо регулировки высоты тонарма в зависимости от возможных скретч-перемещений, чтобы уменьшить количество соскальзываний.Примечание

Выполняйте эту регулировку, только если она необходима в зависимости от используемого

Установите пластинку на поворотный стол.

Отпустите блокировку тонарма. Указательная линияКольцо регулировки высоты тонармаВысота картриджа(H) в миллиметрахПоложение регулятора высоты

Блокировка тонарма (отпущена)(заблокирована)

Используйте приведенную ниже таблицу для справки, чтобы найти соответствующую метку положения в зависимости от высоты картриджа.

Поверните кольцо регулировки высоты тонарма, чтобы совместить метку положения с указательной линией.На кольце регулировки высоты тонарма имеются отметки от 0 до 6 мм.

Отрегулируйте высоту с помощью кольца регулировки высоты

Регулируйте высоту тонарма, пока тонарм установится параллельно поверхности пластинки. (для входящего в комплект корпуса головки)

Если вы не знаете высоту картриджа (H) или не используете прилагаемый корпус головки Снимите крышку иглы, следя за тем, чтобы не повредить иглу, а затем отпустите зажим тонарма. Опустите рычаг для размещения иглы, установите иглу на пластинку и поворачивайте регулятор высоты, пока тонарм и пластинка не будут параллельны.

Если высота картриджа (H) слишком мала, чтобы обеспечить параллельность, добавьте «прокладку для картриджа» (не прилагается).

После завершения регулировки высоты тонарма заблокируйте его, повернув ручку блокировки

Обязательно поверните ручку блокировки тонарма до конца, как показано на рисунке ниже. Возможно, для этого придется приложить некоторое усилие.Внимание

Будьте осторожны, чтобы не повредить наконечник

Не используйте проигрыватель с отпущенной блокировкой тонарма.

Для более точной регулировки используйте уровень (не входит в комплект поставки), чтобы отрегулировать высоту тонарма так, чтобы картридж располагался параллельно пластинке. SL-1200MK7RE.indb234SL-1200MK7RE.indb234 2020/08/1815:09:552020/08/1815:09:55Первые шаги

TQ1 TQ2 BK1 BK2 Высота подъема тонарма При необходимости выполните настройку в соответствии с вашим картриджем.

Установите пластинку на поворотный стол.

Снимите крышку иглы, следя за тем, чтобы не повредить ее, а затем отпустите зажим тонарма.

Поднимите рычаг для размещения иглы и разместите тонарм над пластинкой.

Проверьте высоту подъема тонарма (расстояние между концом иглы и поверхностью пластинки). Если необходима настройка, перейдите к шагу

Высота тонарма отрегулирована на заводе на значение от 8 до 13 мм.

Верните тонарм на опору и зафиксируйте его зажимом. Поверните регулировочный винт.

При повороте винта по часовой стрелке тонарм опускается.

При повороте винта против часовой стрелки тонарм поднимается. Настройки работы Позволяет настроить цвет светодиодов, обратное воспроизведение, скорость 78 об/мин, крутящий момент и торможение.

Выключите устройство и вытащите вилку из розетки.

Отрегулируйте по желанию, установив переключатели с помощью тонкой крестообразной отвертки и т. п. Позволяет выбрать красный или синий цвет для подсветки стробоскопа, кнопок выбора скорости, кнопки выбора диапазона высоты тона и светодиодного индикатора RESET. Переключатель № 1 (LED)

ВЫКЛ. (заводская настройка)

Настройка цвета светодиодов Позволяет отключить или включить обратное воспроизведение.

17) Переключатель № 3 (REV) REV отключен ВЫКЛ. (заводская настройка) REV включен

Настройка обратного воспроизведения Переключатель № 4 (78) Скорость 78 об/ мин отключена

(заводская настройка) Скорость 78 об/ мин включена

Позволяет отключить или включить скорость 78 об/мин. (

17) Настройка скорости 78 об/мин Позволяет выбрать один из четырех уровней силы для регулировки крутящего момента. Переключатель № 5 (TQ1) Переключатель № 6 (TQ2)

(заводская настройка)

(заводская настройка)

Регулировка крутящего момента Переключатель № 7 (ВК1) Переключатель № 8 (ВК2)

(заводская настройка)

(заводская настройка)

Позволяет выбрать один из четырех уровней силы торможения, чтобы остановить поворотный стол после нажатия кнопки [START-STOP]. Настройка торможения Переключатель

Кнопки выбора скорости

Записывающий адаптер EP Центральный шпиндель

Не нажимайте [START-STOP], когда поворотный стол снят. Если вы случайно нажали [START-STOP].

Индикатор кнопки выбора скорости ([33] или [45]) начнет мигать.

Если он мигает, поверните выключатель [ON/OFF] в выключенное положение, установите поворотный стол, а затем поверните выключатель [ON/OFF] во включенное положение. Проигрывание пластинок

Включите устройство с помощью выключателя [ON/OFF]. Включится стробоскоп. Автоматически выбирается скорость 33-

об/мин и загорается индикатор [33].

Нажмите [START-STOP]. Поворотный стол начинает вращаться.

1 Установите пластинку (не входит в комплект) на поворотный стол.

2 Снимите крышку иглы и отпустите зажим тонарма.

Нажмите [RESET], чтобы загорелся светодиодный индикатор RESET регулятора высоты тона. Воспроизведение выполняется с предустановленной высотой тона (33-

, 45 или 78 об/мин) независимо от положения [PITCH ADJ].

Осторожно опустите рычаг для размещения иглы. Тонарм медленно опускается.

воспроизведение. ヱリヵヤラチモュルンユヴユヵ Кнопка RESETСветодиодный индикатор RESET

Для воспроизведения в обратном направлении

Включите обратное воспроизведение с помощью переключателя «Настройка обратного воспроизведения» (

Одновременно нажмите кнопку или кнопки выбора скорости поворотного стола ([33], [45] или [33] и [45]) и [START-STOP] во время вращения поворотного стола.

Обратное воспроизведение начинается со скорости поворотного стола, выбранной кнопкой или кнопками выбора скорости.

Чтобы вернуться к нормальному воспроизведению, снова нажмите [START- STOP], одновременно нажимая кнопку или кнопки выбора скорости поворотного стола.

Повторное нажатие [START-STOP], после того как кнопка [START-STOP] нажималась во время обратного воспроизведения, запускает нормальное воспроизведение.

Одновременное нажатие кнопки или кнопок выбора скорости поворотного стола и кнопки [START-STOP] при остановленном поворотном столе запускает воспроизведение в обратном направлении.

Поднимите рычаг для размещения иглы и разместите тонарм над пластинкой. Рычаг для размещения

Чтобы приостановить воспроизведение Поднимите рычаг для размещения иглы.

Игла поднимается с пластинки.

Чтобы возобновить воспроизведение, опустите рычаг для размещения иглы.

После завершения воспроизведения

Поднимите рычаг для размещения иглы, верните тонарм на опору и опустите рычаг для размещения иглы.

Нажмите [START-STOP]. Электронный тормоз плавно остановит поворотный стол.

Выключите устройство с помощью выключателя [ON/OFF].

Зафиксируйте тонарм зажимом.

Установите крышку иглы на место (для защиты конца иглы).

Для подсветки иглы Конец иглы подсвечивается во время воспроизведения. Подсветка иглы Нажмите на подсветку иглы.

Подсветка иглы (белый светодиод) поднимается и освещает иглу.

Нажмите на подсветку иглы, чтобы выключить

При воспроизведении пластинок EP

Нажмите кнопку выбора скорости [45] (загорается [45]).

Установите адаптер для пластинок EP на центральный шпиндель.

При воспроизведении пластинок SP (78 об/мин)

Включите скорость 78 об/мин с помощью переключателя «Настройка скорости 78 об/мин»

Нажмите кнопки выбора скорости [33] и [45] одновременно (78 об/мин: загораются [33] и [45]).

При использовании стабилизатора

(не входит в комплект поставки)

Смотрите инструкцию по эксплуатации стабилизатора пластинки.

Максимальный вес: 1 к

Регулятор высоты тона (точная настройка высоты тона) Стробоскопические зеркала освещаются стробоскопом (светодиодная подсветка), синхронизированным с точной частотой цифрового регулятора. Всегда используйте эту светодиодную подсветку для измерения высоты тона.

Нажмите [RESET], чтобы выключить светодиодный индикатор RESET.

Нажмите кнопку выбора диапазона высоты тона, чтобы выбрать диапазон высоты тона.

[×2] загорается: ±16%

Во время вращения поворотного стола Переместите [PITCH ADJ].

Вы можете выбрать высоту тона между прибл. -8% и +8% или прибл. -16% и +16%.

Эти значения представляют собой приблизительный процент регулировки. ヱリヵヤラチモュルンユヴユヵ Кнопка выбора диапазона высоты

Светодиодный индикатор RESET Регулятор PITCH ADJ Кнопка RESET

Для сброса высоты тона до предустановленного значения Нажмите [RESET]. Загорается светодиодный индикатор RESET, и высота тона немедленно возвращается к предустановленному значению независимо от положения [PITCH ADJ]. (33-¹⁄3, 45 или 78 об/мин)

Светодиод RESET горит: Фиксировано на заданном значении.

Светодиод RESET выключен: Можно отрегулировать с помощью [PITCH ADJ].

Измерение высоты тона Четыре ряда стробоскопических зеркал по краю поворотного стола помогают вам измерить высоту

Изменение высоты тона на +6,4% в неподвижном

Изменение высоты тона на +3,3% в неподвижном

Нормальная скорость вращения поворотного стола (33-

, 45 или 78 об/мин) в неподвижном

Изменение высоты тона на -3,3% в неподвижном

Техническое обслуживание

Перемещение устройства Упакуйте устройство в оригинальную упаковку. Сохраняйте упаковочные материалы после извлечения изделий. Если оригинальная упаковка утеряна, сделайте

Снимите поворотный стол и слипмат и аккуратно заверните их.

Снимите корпус головки и противовес с тонарма и аккуратно заверните их.

Зафиксируйте тонарм зажимом и закрепите его клейкой лентой.

Аккуратно заверните основной блок в одеяло или бумагу.

Перед повторной упаковкой снимите противовес и вставьте опору тонарма под

Уход за деталями Тщательно очистите от пыли иглу и пластинку.

Снимите корпус головки с картриджем и почистите иглу мягкой щеткой. Очищайте в направлении от основания к концу.

Для очистки пластинок используйте специальный очиститель. Клеммы корпуса

Время от времени протирайте клеммы на корпусе головки. Протрите клеммы корпуса головки мягкой тканью и установите корпус головки на тонарм. Уменьшите громкость усилителя или выключите усилитель перед установкой или снятием корпуса головки. Перемещение корпуса во время увеличения громкости может привести к повреждению

Очистка пылезащитной крышки и корпуса проигрывателя Протрите пылезащитную крышку и корпус мягкой тканью. Не прикасайтесь к основанию во время очистки. В противном случае проигрыватель может выйти из строя. При сильном загрязнении вытрите грязь хорошо отжатой влажной тряпкой, а затем протрите поверхность мягкой тканью.

Не используйте растворители, в том числе бензол, разбавитель, спирт, моющие средства

, химические чистящие средства и т. д. Это может привести к деформации внешнего корпуса или к удалению покрытия.

Не протирайте пылезащитную крышку от пыли, когда она установлена. Это может привести к тому, что тонарм будет притягиваться к пылезащитной крышке в результате выработки статического электричества. Убедитесь, что пылезащитная крышка снята во время проигрывания пластинки. SL-1200MK7RE.indb239SL-1200MK7RE.indb239 2020/08/1815:09:562020/08/1815:09:5620 (240)

Прежде чем обращаться за обслуживанием, выполните следующие проверки. Если у вас есть сомнения по поводу некоторых пунктов проверки или если указанные в таблице способы устранения не помогли решить проблему, обратитесь к продавцу. Нет питания.

Подключен ли сетевой шнур?

Подключите сетевой шнур должным образом. (

10) Питание включено, но нет звука. Звук слабый.

Правильно ли выполнено подключение к разъемам PHONO усилителя/приемника?

Подсоедините кабели PHONO к входным клеммам PHONO усилителя. (

10) Звуки слева и справа поменялись местами.

Подключены ли стереофонические соединительные кабели к усилителю или приемнику?

Внимательно проверьте все соединения. (

Правильно ли подключены подводящие провода корпуса головки к клеммам картриджа?

Внимательно проверьте все соединения. (

Гул слышен во время воспроизведения.

Есть ли рядом со стереофоническим соединительным кабелем другие приборы или их сетевые шнуры?

Уберите приборы и их сетевые шнуры дальше от проигрывателя.

Подключен ли заземляющий провод?

Убедитесь, что заземляющий провод подключен правильно. (

10) Индикатор кнопки выбора скорости [33] или [45] мигает. Выполните следующие операции, когда индикатор на кнопке выбора скорости [33] или [45] мигает. Это может привести к устранению признака неисправности.

Приведите выключатель [ON/OFF] в положение ВЫКЛ.

Извлеките вилку из розетки, подождите три секунды и снова вставьте вилку.

Поверните выключатель [ON/OFF] в положение ВКЛ. и нажмите [START-STOP], чтобы начать вращение поворотного стола.

Если индикатор на кнопке выбора скорости снова мигает, проверьте какой из них мигает, и обратитесь к представителю сервисной службы. Руководство по устранению неполадок SL-1200MK7RE.indb240SL-1200MK7RE.indb240 2020/08/1815:09:572020/08/1815:09:57Техническое обслуживание

Технические характеристики Общая информация Источник питания 110-240 В переменного тока, 50/60 Гц Потребляемая

8,0 Вт (питание включено) Прибл. 0,2 Вт (питание

(Ш × В × Г) 453 х 169 х 353 мм Масса Прибл. 9,6 к

От 0 °C до +40 °C Рабочий диапазон

Относительная влажность от 35 до 80% (без конденсации) Секция поворотного стола Тип Проигрыватель с прямым приводом и ручным управлением Метод привода Прямой

Двигатель Бесщеточный двигатель постоянного тока Опорный диск проигрывателя Литой алюминий Диаметр: 332 мм Масса: Прибл. 1,8 к

(включая слипмат и подложку под слипмат)

, 45 об/мин (с переключателем 78 об/мин) Регулируемый диапазон высоты

±8% и ±16% Пусковой крутящий

Характеристики наращивания

0,7 с из неподвижного состояния до

Тип Статический баланс Эффективная

В пределах 2° 32´ (на наружной канавке пластинки диаметром 30 см (12˝)) В пределах 0° 32´ (на внутренней канавке пластинки диаметром 30 см (12˝)) Угол коррекции 22°

регулировки высоты тонарма 0–6 мм

регулировки давления иглы 0–4

(прямое чтение) Вес корпуса

(без противовеса) От 14,3 до 20,7

(включая корпус головки) Клемма головки ø1,2 мм 4-контактная клемма Технические характеристики могут быть изменены без предварительного уведомления. Отметки Red Bull

Гвинти короткі (2 шт.)

Жыл: биринчи белги (1 — 2011, 2 —2012, … 0 —2020) Ай: экинчи белги (A — январь, B — февраль, … L — декабрь)
