Kenmerken Inleiding Hartelijk dank voor de aankoop van dit product. Lees deze instructies aandachtig voordat u dit product gebruikt en bewaar deze handleiding voor toekomstig gebruik.

Over de beschrijvingen in deze gebruiksaanwijzing - Betreffende pagina’s worden aangeduid als „(

00)”. - De getoonde illustraties kunnen verschillen van uw apparaat. De kernloze directe aandrijving elimineert koppelrimpel (cogging) en zorgt voor een soepele rotatie

De nieuw ontwikkelde kernloze directe aandrijfmotor kan kleine trillingen tijdens rotatie verminderen terwijl een hoge torsie wordt behouden.

De motorregeltechnologie met hoge precisie schakelt de aandrijfmodus volgens de bedrijfsstatus van de motor. Deze technologie combineert een hoge torsie met stabiliteit. De toonarm met lagers met hoge precisie bereikt een hoge initiële- bewegingsgevoeligheid

De toonarmpijp is van licht, zeer stijve aluminium.

Het gebruik van de traditionele Technics cardanische ophangingconstructie en lagers met hoge precisie bereiken hoge eerste- bewegingsgevoeligheid. Een platenspeler met een hoge stijfheid en een verbeterde trillingsdempende capaciteit

Versterking van ribben aan de achterzijde van de aluminium gegoten plaat en een rubberlaagje voor het verwijderen van onnodige resonantie kan een hoge stijfheid en een verbeterde trillingsdempende capaciteit leveren. Trilvrij kabinet en isolatoren

De tweelagige kast gemaakt van een combinatie van BMC en gegoten aluminium zorgt voor een hoge stijfheid.

Speciale siliconenrubberisolatoren met een uitstekende trillingsdempende capaciteit en betrouwbaarheid op lange termijn kan externe trillingen buitensluiten en huilende geluiden onderdrukken. Hoogwaardige aansluitingen

Vergulde PHONO-uitgangen voorkomen achteruitgang van de geluidskwaliteit.

De kast heeft metalen afgeschermd interieur om te beschermen tegen externe ruis. Uiterst nauwkeurig toerental van de draaischijf met de snelheidsregeling

De digitale regelmethode wordt gebruikt om een constante snelheidsregeling te bereiken.

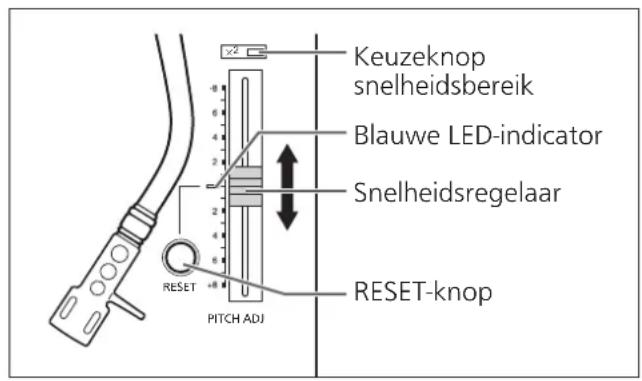

Er is een keuzeknop voor variabel snelheidsbereik (×2) voorzien. Snelheidsregeling met een bereik tot ±16% is mogelijk.Vóór gebruik Ermee beginnen Afspelen Onderhoud Nederlands (149)

Het aansluiten aan de PHONO-aansluitingen en AC IN-aansluiting ............................................... 12

De draaischijf aanbrengen ...................................... 15

De draaischijfmat aanbrengen ................................ 15

Aansluiten op een geïntegreerde versterker of componentsysteem ............................................ 16

De start-/remsnelheid van de draaischijf afstellen ... 21

Afspelen Platen afspelen ................................................................... 22 Snelheidsregeling (fijnafstelling van snelheid) ...................... 24

Onderhoud Onderhoud ......................................................................... 25 Gids voor het verhelpen van storingen ................................. 26 Technische gegevens .......................................................... 27 InhoudsopgaveNederlands (150) Veiligheidsmaatregelen Waarschuwing Let op Apparaat

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten. -Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op dit apparaat. -Gebruik alleen de aanbevolen accessoires. -Verwijder geen afdekkingen. -Voer zelf geen reparaties aan dit apparaat uit. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel. -Zorg dat er geen metalen voorwerpen in dit apparaat terechtkomen. -Zet geen zware voorwerpen op dit apparaat. AC-netsnoer

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Controleer of de voltage van de stroomtoevoer overeenkomt met de voltage afgedrukt op dit apparaat. -Steek de netstekker volledig in het stopcontact. -Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op. -Raak de stekker niet aan met natte handen. -Houd de netstekker vast bij het verwijderen van de stekker uit het stopcontact. -Gebruik geen beschadigde netstekker of beschadigd stopcontact.

De netstekker is het middel voor ontkoppeling. Plaats dit apparaat op zodanige wijze dat de netstekker onmiddellijk uit het stopcontact kan worden gehaald.

Zorg dat de aardingspen op de netstekker goed is aangesloten om een elektrische schok te voorkomen. -Een apparaat van KLASSE I moet worden aangesloten op een stopcontact met een beschermende aardaansluiting. Apparaat

Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit apparaat.

Dit apparaat kan radiostoring ontvangen die wordt veroorzaakt door in gebruik zijnde mobiele telefoons. In geval van een dergelijke storing vergroot u de afstand tussen dit apparaat en de mobiele telefoon.

Dit apparaat is bedoeld voor gebruik in gematigde en tropische klimaten.

Plaats geen voorwerpen op dit apparaat. Dit apparaat wordt heet terwijl het aan staat. Opstelling

Plaats dit apparaat op een vlakke ondergrond.

Om het risico op brand, een elektrische schok of productschade te verkleinen, -Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of andere besloten ruimte. Zorg voor een goede ventilatie van dit apparaat. -Blokkeer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleedjes, gordijnen en dergelijke. -Stel dit apparaat niet bloot aan direct zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

Zorg ervoor dat de plaatsingslocatie stevig genoeg is om het gewicht van dit apparaat te dragen (

Houd dit apparaat niet bij de knoppen vast om het op te tillen of te dragen. Doet u dit wel, dan kan dit apparaat vallen, met persoonlijk letsel of storing van dit apparaat tot gevolg.

Houd alle IC-kaarten of magnetische kaarten, zoals creditcards, uit de buurt van de draaitafel. -Anders kan de IC-kaart of magnetische kaart onbruikbaar worden als gevolg van magnetisch effect. 06Vóór gebruik Nederlands (151) +HWRQWGRHQYDQRXGHDSSDUDWXXU

Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen. Controleer de bijgeleverde accessoires. Draaischijf (1 st.) (TTV0027) Draaischijfmat (1 st.) (RGS0008) Stofkap (1 st.) (TTPA0683) EP-plaatadapter (1 st.) (TEKX077) Contragewicht (1 st.) (TYL0056) Hulpgewicht (1 st.) (TKKH51441) Elementhouder (1 st.) (TPBGA003) Overstekkaliber (1 st.) (RMR2210-W) Schroevenset voor element (1 set) (TTV0022)

De modelnummers van de accessoires zijn geldig vanaf februari 2017. Ze kunnen worden gewijzigd zonder voorafgaande kennisgeving.

Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft. U hebt deze nodig wanneer u het product op lange afstand gebruikt.

Volg de plaatselijke voorschriften bij het weggooien van het product.

Gebruik geen ander AC-netsnoer en geen andere PHONO-kabel en PHONO-aardingsdraad dan deze die zijn meegeleverd.

Bewaar het element, het hulpgewicht, de moeren, schroeven en sluitringen buiten het bereik van kinderen om inslikken te voorkomen.

Afbeeldingen en illustraties in deze handleiding zijn van het zilverkleurige hoofdapparaat.Nederlands (154) Contragewicht

19) Keuzeknop snelheidsbereik (

18) Toerentalkeuzeknoppen (

14) Draaischijfmat (

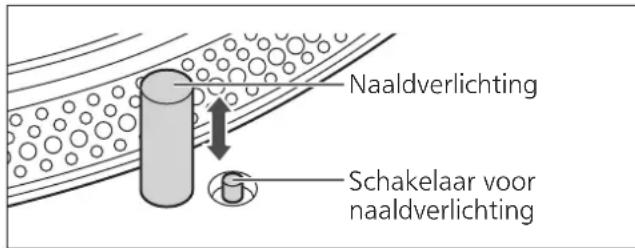

23) Schakelaar voor naaldverlichting (

23) EP-plaatadapter (

24) Plaats voor montage hulp- gewicht (

20) geven referentiepagina’s aan.

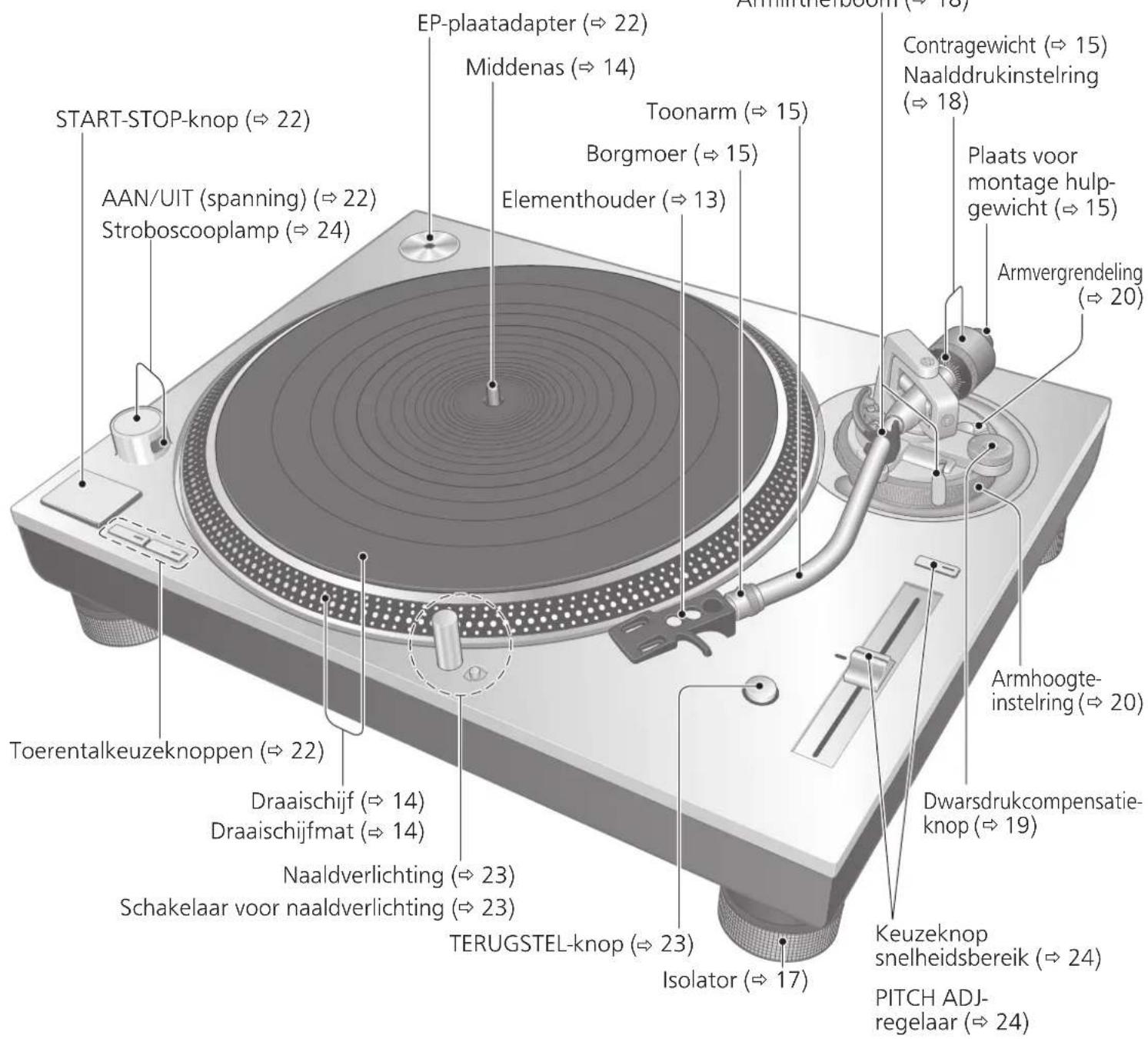

Naam van onderdelen 10Vóór gebruik Nederlands (155)

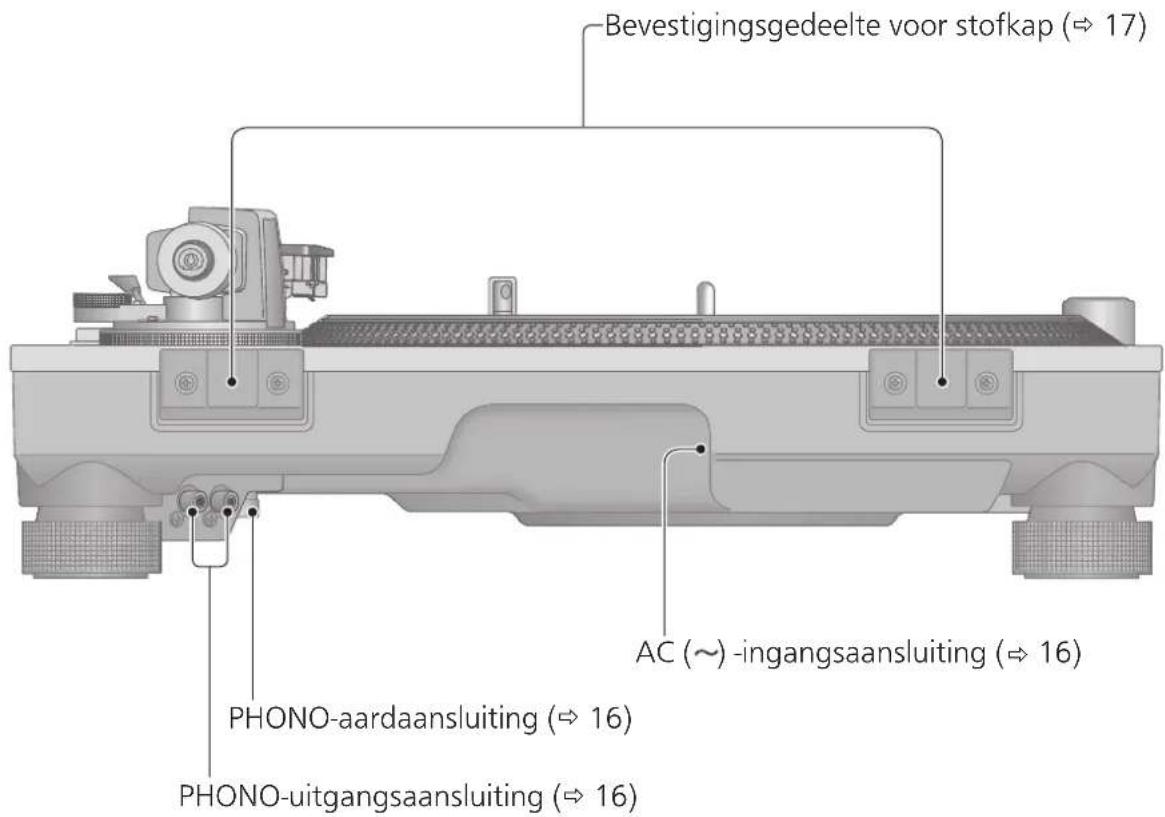

Achterkant PHONO-aardaansluiting (

16) Bevestigingsgedeelte voor stofkap (

16)Nederlands (156) Ineenzetten van de platenspeler

Aansluiten op de PHONO-aansluitingen en AC IN-aansluiting Maak verbinding met de PHONO-aansluitingen en AC IN-aansluiting voor het opzetten van of het installeren van de speler.

Haal de speler uit de verpakking, bevestig de „VOOR demping” en plaats de speler op zijn plaats vast met de voorkant naar beneden zodat u verbinding kunt maken met de PHONO-aansluitingen en AC IN-aansluiting aan de achterkant.

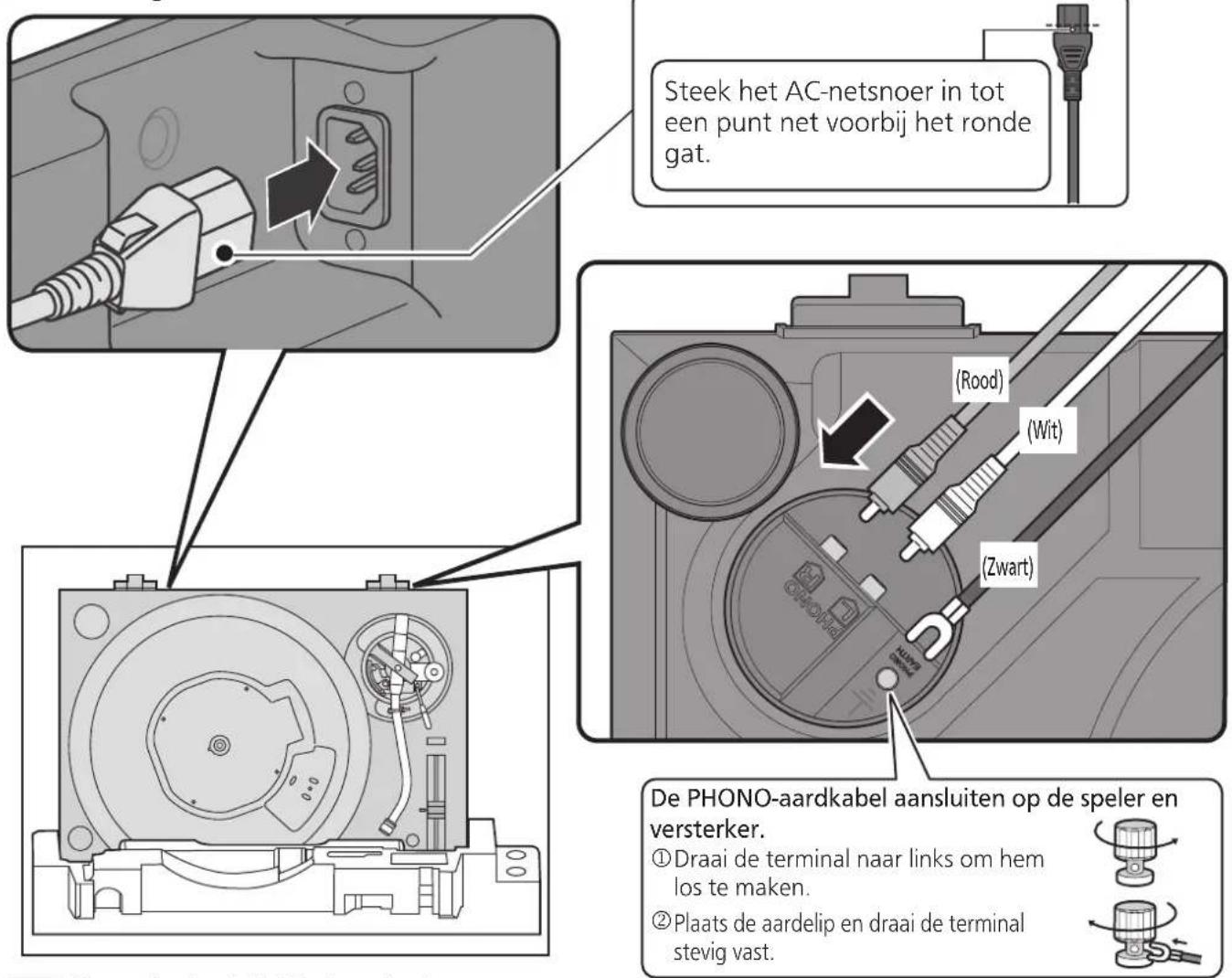

Sluit de meegeleverde PHONO- kabel aan, PHONO-aardkabel en AC-netsnoer. Sluit de PHONO-kabel, PHONO-aardingsdraad en AC-stroomdraad aan. Bevestig de „VOOR demping” en plaats de speler met de voorzijde naar beneden. Wees voorzichtig dat u de speler niet te ver kantelt.AandachtSteek het AC-netsnoer in tot een punt net voorbij het ronde gat. (Zwart)(Wit)(Rood)De PHONO-aardkabel aansluiten op de speler en versterker. Draai de terminal naar links om hem los te maken.

Plaats de aardelip en draai de terminal stevig vast.Ermee beginnen Nederlands (157)

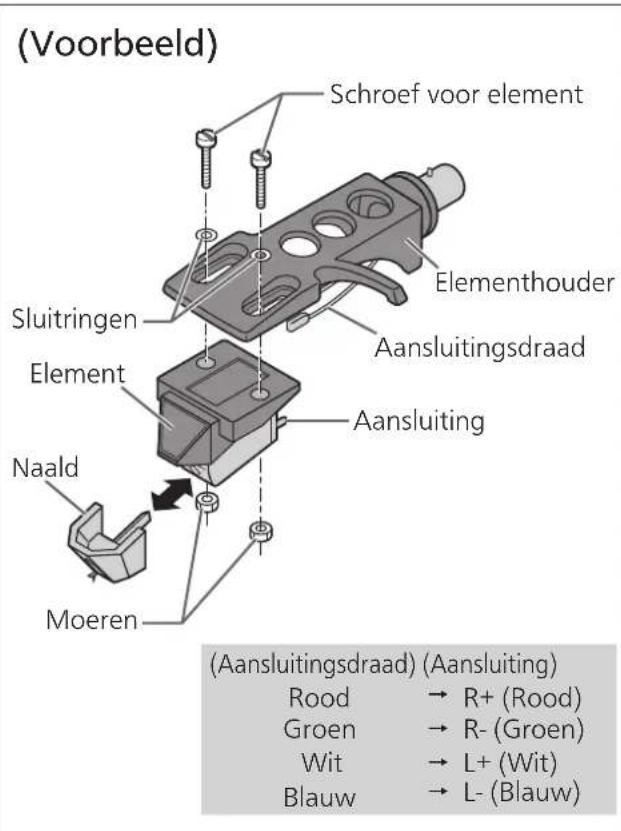

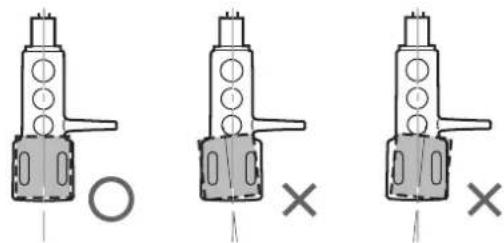

Bevestig een element (in de winkel gekocht) voorzichtig. Volg de instructies bij het element om het op de juiste wijze aan de elementhouder te bevestigen, en draai de schroeven lichtjes vast.

Gebruik de bevestigingsschroeven als deze zijn meegeleverd met de cartridge.

Gebruik bij het afspelen van SP-platen een element voor SP-platen.

Gebruik een los verkrijgbare mini platte schroevendraaier (4 mm).

Wees voorzichtig dat u de punt van de naald niet raakt. Het element bevestigen

Breng het bijgeleverde overstekkaliber aan op de elementhouder.

Draai de schroef voor het element vast. De overstek kan optimaal worden ingesteld. Schroef voor elementOverstekkaliberElementhouderElementhouderAansluitingsdraadElementNaald(Aansluitingsdraad) (Aansluiting) Rood

R+ (Rood)Groen R- (Groen) Wit

L+ (Wit)Blauw L- (Blauw)Schroef voor elementAansluiting (Voorbeeld) 52 mm

Stel de overstek in. Gebruik het bijgeleverde overstekkaliber.

Verschuif het element zodanig dat de punt van de naald zich precies boven de rand van het kaliber bevindt.

Het element moet evenwijdig zijn aan de elementhouder gezien vanaf de boven- en zijkant (de illustratie toont het bovenaanzicht).

Wees voorzichtig dat het element niet van zijn plaats kan wegschuiven. Punt van de naaldMoerenSluitringen 13Nederlands (158) Ineenzetten van de platenspeler (vervolg) Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen. Monteer de platenspeler in de hieronder beschreven volgorde.

Sluit het AC-netsnoer niet aan voordat de montage is voltooid.

Bij de montage van de draaitafel, voorkom dat vreemd materiaal tussen het hoofdtoestel en de draaitafel komt.

Raak het bord niet aan en kras het niet. Aandacht

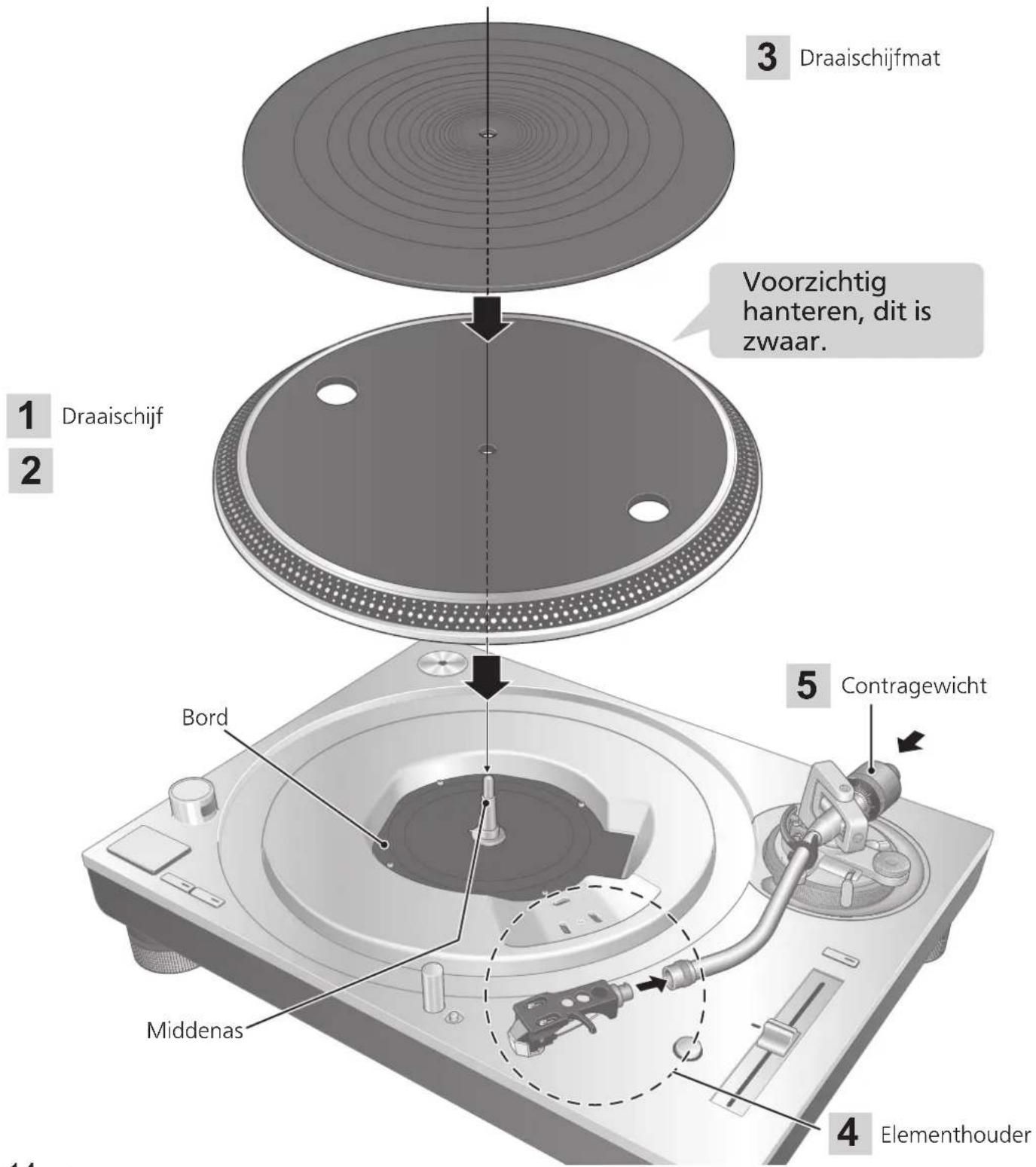

Draaischijfmat Draaischijf Middenas Bord Contragewicht Elementhouder

Voorzichtig hanteren, dit is zwaar.Ermee beginnen Nederlands (159) De elementhouder bevestigen

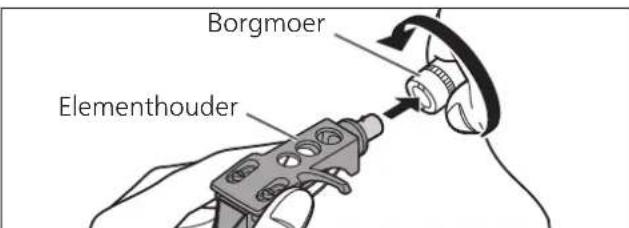

Breng de elementhouder met het element aan in de toonarm. Houd de elementhouder horizontaal en draai de borgmoer vast.

Wees voorzichtig dat u de punt van de naald niet raakt. BorgmoerElementhouder Het contragewicht bevestigen

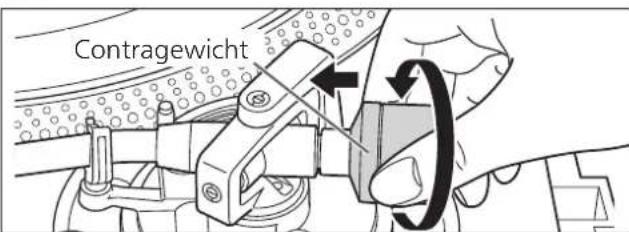

Bevestig het contragewicht op het achterste deel van de toonarm. ContragewichtHulpgewicht De draaischijfmat aanbrengen

Leg de draaischijfmat op de draaischijf.

De binnenkant van het tegengewicht is ingevet. Opmerking

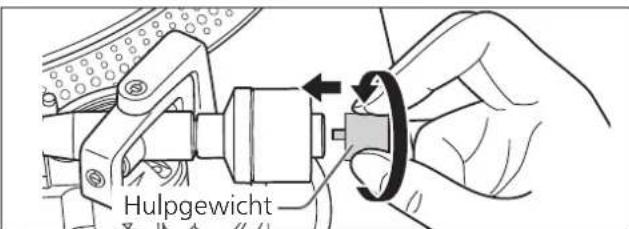

Bevestig het meegeleverde hulpgewicht aan de achterkant van de toonarm overeenkomstig het gewicht van uw cartridge. Voor aanpasbare element gewichtbereiken, zie "Gewichtsbereik van element".

Vóór de montage van de draaitafel

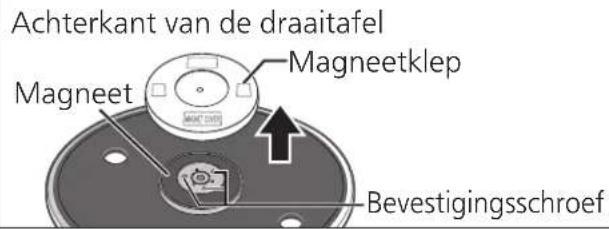

Verwijder de magneetklep van de draaitafel.

Er is een magneet en de klep zit aan de achterkant van de draaitafel. Verwijder de magneetklep voordat u aan het hoofdtoestel vastmaakt. Achterkant van de draaitafel Magneetklep Magneet Bevestigingsschroef Aandacht

Houd alle magnetisch-gevoelige objecten, zoals magneetkaarten en horloges, weg van de magneet.

Voorkom dat de draaischijf het hoofdtoestel raakt of valt. Voorkom dat stof of ijzerpoeder zicht hecht aan de magneet aan de achterkant.

Raak de bevestigingsschroeven (drie locaties) van de draaischijf niet aan. De functie kan niet worden gegarandeerd als ze in de verkeerde positie staan. De draaischijf aanbrengen

Zet de draaischijf voorzichtig op de middelste spil.

De draaischijf verwijderen

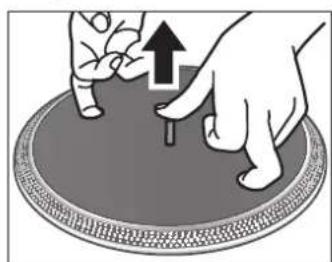

Zoals getoond in de afbeelding rechts, zet u uw vingers in de twee gaten van de draaischijf, houdt u de middelste spil omlaag, houdt u de selectieknop omhoog en verwijdert de draaischijf. Aandacht

Wees voorzichtig bij het hanteren van de draaischijf, aangezien deze zwaar is.

Zorg ervoor dat uw vingers niet vast komen te zitten.

Verwijder vingerafdrukken of vuil met een zachte doek.Nederlands (160) Aansluiten op een geïntegreerde versterker of componentsysteem Aansluiten en installeren

Schakel alle apparaten uit en haal het AC-netsnoer uit het stopcontact voordat u aansluitingen maakt.

Sluit het AC-netsnoer pas weer aan nadat alle aansluitingen zijn voltooid.

Zorg dat u de PHONO-aardingsdraad aansluit. Anders kan er netbrom optreden.

Raadpleeg ook de handleiding van het aangesloten toestel.

Sluit de PHONO-kabels en PHONO-aardingsdraad aan op de PHONO-ingangsaansluitingen van de aangesloten apparatuur.

Als de aangesloten versterker geen PHONO-ingangsaansluitingen heeft, zal de kwaliteit van het volume of geluid niet goed zijn.

Sluit het AC-netsnoer aan.

Controleer de wattage van de AC-netuitgang op de aangesloten apparatuur voordat u deze gebruikt voor dit apparaat. (Dit apparaat verbruikt 11 W.)

Zelfs in de stand „UIT” van de bedieningsschakelaar wordt het apparaat niet volledig afgesloten van de netvoeding. Trek de stekker uit het stopcontact als u het apparaat niet gebruikt gedurende een lange periode. Plaats het apparaat zodanig dat u de stekker gemakkelijk uit het stopcontact kunt halen. Opmerking

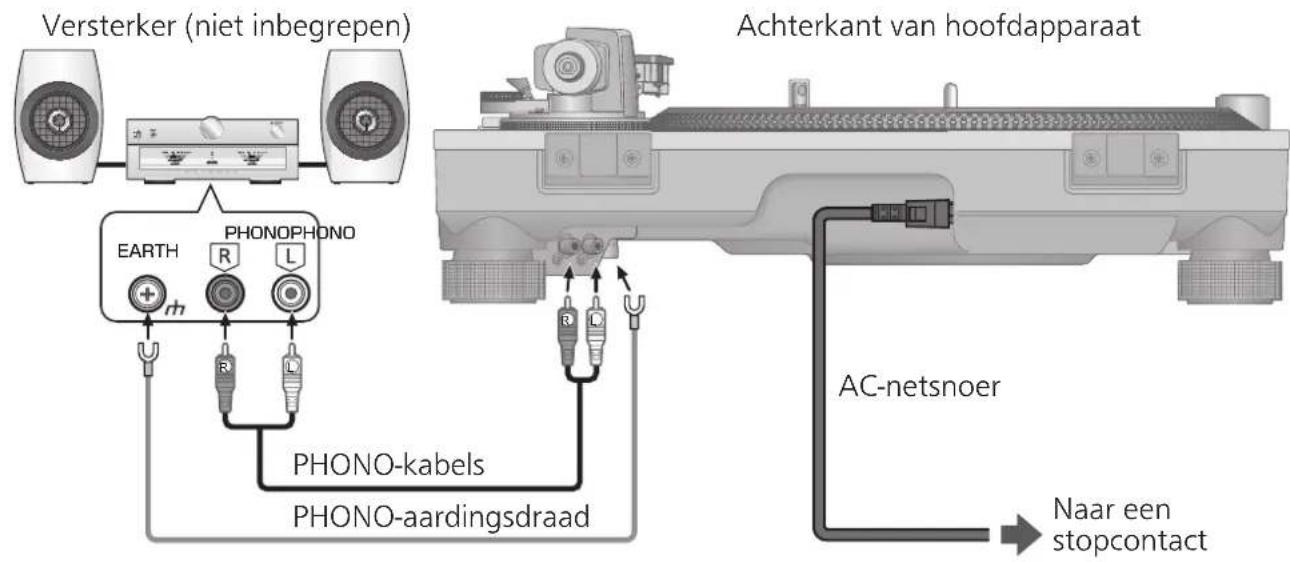

PHONO-kabels Achterkant van hoofdapparaat AC-netsnoer Naar een stopcontact Versterker (niet inbegrepen) PHONO-aardingsdraadErmee beginnen Nederlands (161) Installeren De stofkap aanbrengen Plaats het apparaat op een horizontaal oppervlak dat beschermd is tegen trillingen. Plaats dit apparaat zo ver mogelijk van luidsprekers vandaan.

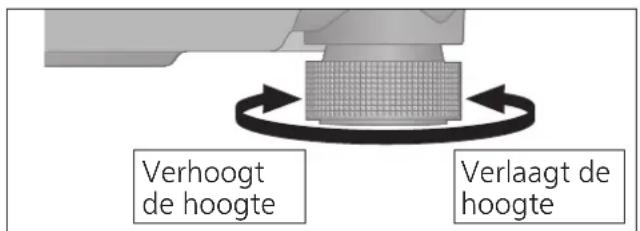

De hoogte aanpassen om het apparaat horizontaal te zetten Verlaagt de hoogte Verhoogt de hoogte Hef het hoofdtoestel om de isolatoren te draaien en stel de hoogte.

Linksom: Verhoogt de hoogte. Aandacht

Draai de isolatoren niet te ver. Anders kan dit ervoor zorgen dat ze loskomen of beschadigd raken.

Opmerkingen voor installatie

Voordat u het apparaat verplaatst, verwijdert u alle aangesloten toestellen en schakelt u de stroomtoevoer uit.

Zorg dat het apparaat niet is blootgesteld aan direct zonlicht, stof, vochtigheid, en warmte van een verwarmingstoestel.

Dit apparaat kan storing opvangen van een radio die dichtbij is geplaatst. Plaats het apparaat zo ver mogelijk van een radio vandaan.

Plaats het apparaat niet op een warmtebron.

Vermijd een plaats met grote temperatuurschommelingen.

Vermijd een plaats met frequente condensatie.

Vermijd een onstabiele plaats.

Plaats geen voorwerp op het apparaat.

Installeer het apparaat niet in een besloten ruimte zoals een boekenrek.

Plaats het apparaat op een ruime afstand van muren of andere toestellen om te zorgen voor een effectieve warmtestraling vanaf de binnenkant van het apparaat.

Zorg dat het materiaal van de installatieplaats stevig genoeg is om het gewicht van dit apparaat te dragen.

Het apparaat kan worden beschadigd door sigarettenrook of vocht uit een ultrasone luchtbevochtiger.

Condensatie Denk aan een koude fles die u uit een koekast neemt. Als u deze een tijdje in een kamer laat staan, worden er dauwdruppels gevormd op het oppervlak van de fles. Dit fenomeen noemen we „condensatie”.

Voorwaarden voor condensatie

Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme plek naar een koude plek of omgekeerd, snel koelen of verwarmen, of directe blootstelling aan gekoelde lucht)

Hoge luchtvochtigheid in een kamer met veel stoom, enz.

Condensatie kan het apparaat beschadigen. Als condensatie is opgetreden, schakel het apparaat dan uit en laat het staan tot het aangepast is aan de omgevingstemperatuur (ongeveer 2 tot 3 uur).

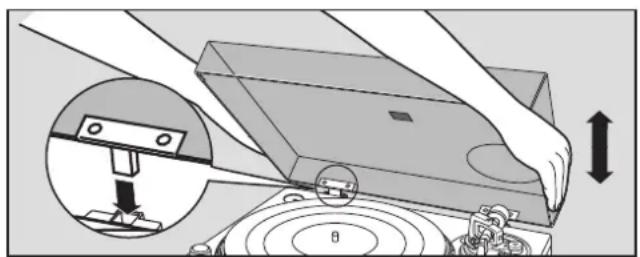

Houd de stofkap met beide handen vast en duw het in de bevestigingsgedeelten voor de stofkap (

Om de stofkap te verwijderen, houdt u de kap open en tilt u hem recht omhoog. Aandacht

Zet de toonarm terug op de armsteun en zet deze vast met de armklem voordat u de stofkap aanbrengt of verwijdert.

Bij het plaatsen van de stofkap, voorkom dat de punten van de scharnieren de hoofdunit raken en beschadigen. 17Nederlands (162)DwarsdrukcompensatieknopArmklemArmsteunArmlifthefboom

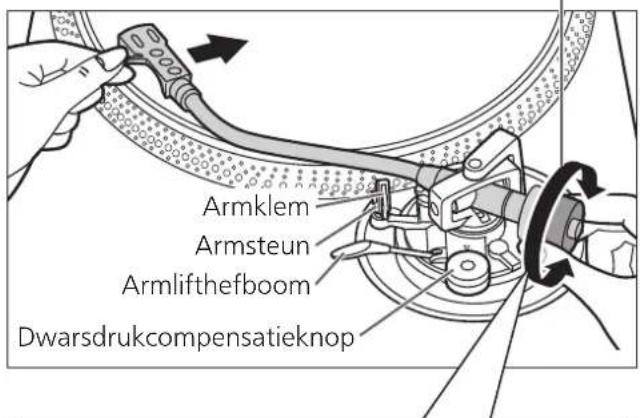

Maak de toonarm los uit de armsteun en stel de horizontale balans af door aan het contragewicht te draaien. Houd de toonarm vast en draai het contragewicht in de richting van de pijl om de balans af te stellen tot de arm ongeveer horizontaal staat.

Let op dat de punt van de naald de draaischijf of het hoofdapparaat niet raakt. ContragewichtHier vasthouden om te draaien Voorbereiding

Verwijder als eerste de stofkap.

Plaats de toonarm weer op de armsteun en zet deze vast met de armklem. Horizontale balans Naalddruk Voorbereiding

Verwijder als eerste de stofkap.

Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.

Draai de dwarsdrukcompensatieknop naar „0”. Afstelling ContragewichtArmklemMiddellijnNaalddrukinstelringHier vasthouden om te draaienGebalanceerd en toonarm evenwijdig aan de draaischijf.Het contragewicht staat te ver naar voren.Het contragewicht staat te ver naar achteren.

Raadpleeg de gebruikershandleiding van uw naald voor de juiste naalddruk. Opmerking

Draai de naalddrukinstelring tot er „0” staat bij de middellijn op het achterste deel van de toonarm.

Houd het contragewicht vast terwijl u dit doet. 18Ermee beginnen Nederlands (163)

Dwarsdrukcompensatie

Draai aan de dwarsdrukcompensatieknop om deze in te stellen op dezelfde waarde als de naalddrukinstelring.

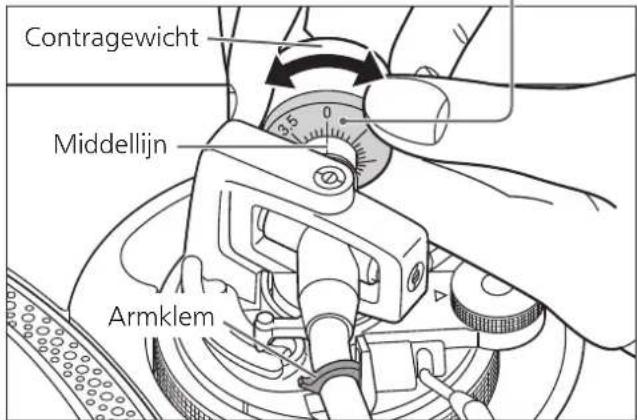

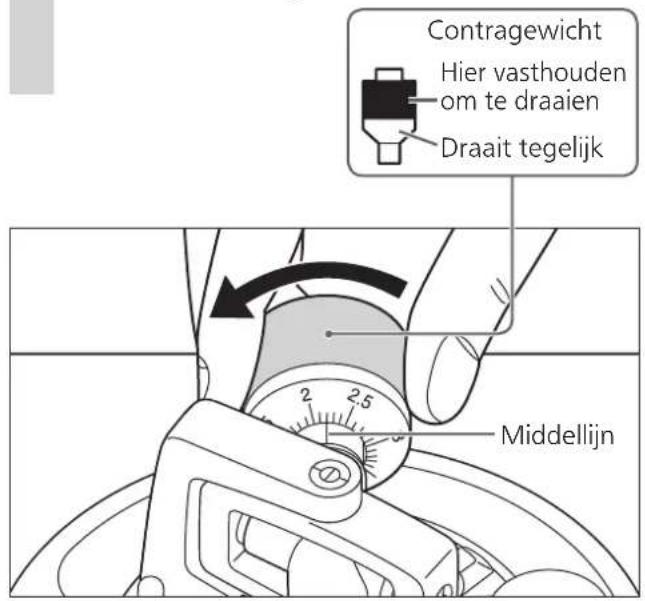

Draai aan het contragewicht om de juiste naalddruk voor het element in te stellen.

De naalddrukinstelring draait samen met het contragewicht.

Draai tot de middellijn de juiste naalddruk aangeeft. Middellijn Contragewicht Hier vasthouden om te draaien Draait tegelijk

Voor stylusdruk van 3

en hoger, pas anti- krassen controle aan naar „3”. Opmerking 19Nederlands (164)

Hoogte van de toonarm Maak deze afstelling alleen indien dit nodig is omwille van het element dat u gebruikt.Voorbereiding

Plaats een plaat op de draaischijf.

Zet de armvergrendeling los. Afstelling (vervolg) IndexstreepArmhoogte-instelringHoogte van element(H) in millimeterStand op de instelring

Gebruik de onderstaande tabel als referentie om het juiste standmerkteken te vinden voor de hoogte van uw element. Draai aan de armhoogte-instelring om het standmerkteken uit te lijnen met de indexstreep.Op de armhoogte-instelring staan aanduidingen van 0 tot 6 mm.

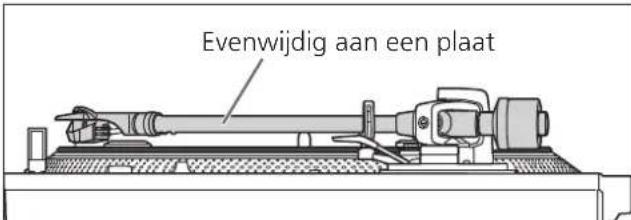

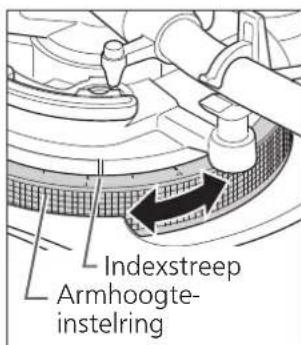

Stel de hoogte af met de armhoogte-instelring. Pas de armhoogte aan tot de toonarm evenwijdig is aan een plaat. (Voor meegeleverde elementhouder)

Als u de hoogte van het element (H) niet weet of wanneer u de meegeleverde elementhouder niet gebruikt Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.Laat u de armlifthefboom neer, plaatst u de naald op een plaat en past u de hoogte-instelring aan tot de toonarm en de plaat evenwijdig zijn.

Als de hoogte van het element (H) te laag is om evenwijdig te zijn, voed dan een „vulplaatje element” toe (niet bijgeleverd).

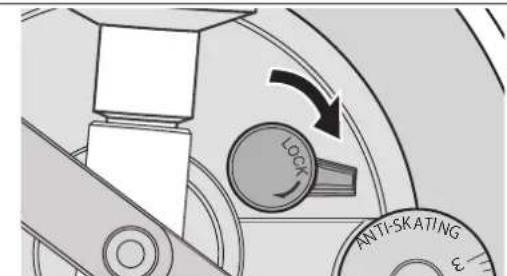

Nadat de armhoogte is afgesteld, vergrendelt u de toonarm door aan de armvergrendelingsknop te draaien.

Zorg ervoor dat u de armvergrendelknop naar het einde draait, zoals in de onderstaande figuur. Mogelijk moet u druk uitoefenen om dit te doen.Evenwijdig aan een plaatAandacht

Wees voorzichtig dat u de punt van de naald niet beschadigt.

Gebruik het product niet met ontgrendelde armvergrendeling.

Gebruik voor een fijnere afstelling een waterpas (niet meegeleverd) om de armhoogte aan te passen zodanig dat het element evenwijdig is aan een plaat. (Los)(Vergrendeld)Armvergrendeling

GErmee beginnen Nederlands (165)

Armlifthoogte Maak de afstelling volgens uw element indien nodig. Voorbereiding

Plaats een plaat op de draaischijf.

Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.

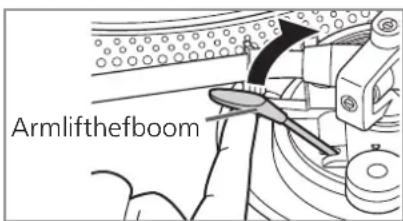

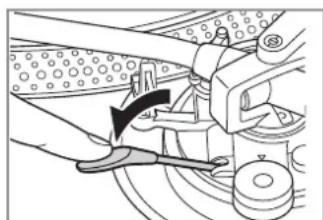

Breng de armlifthefboom omhoog en beweeg de toonarm boven de plaat.

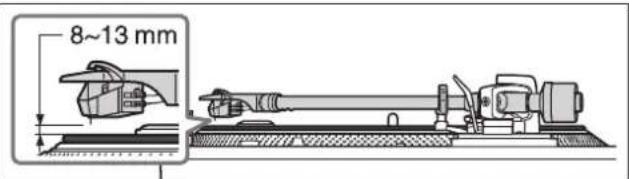

Controleer de armlifthoogte (afstand tussen punt van de naald en oppervlak van de plaat). Als afstelling nodig is, ga dan naar stap

De armlifthoogte is in de fabriek ingesteld op 8 tot 13 mm.

Plaats de toonarm weer op dearmsteun en zet deze vast met dearmklem. Draai aan de stelschroef.

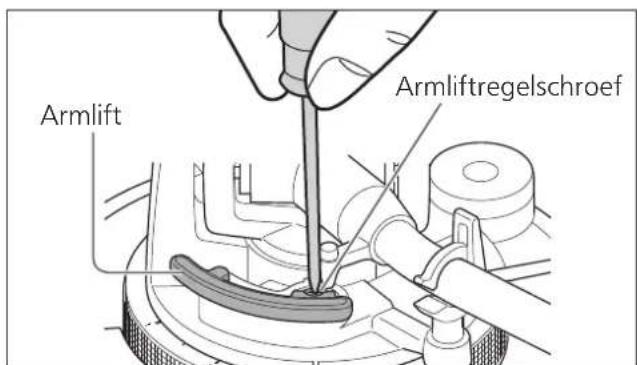

De armlift wordt verlaagd wanneer u de schroef naar rechts draait.

De armlift wordt verhoogd wanneer u de schroef naar links draait. Armliftregelschroef Armlift

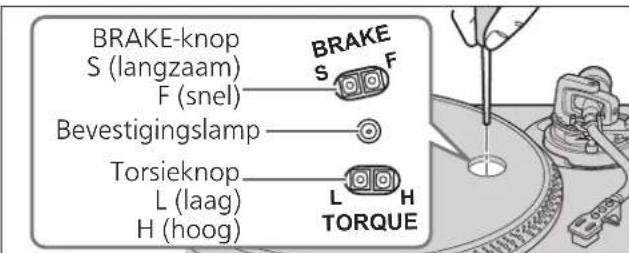

BRAKE-knop S (langzaam) F (snel) Torsieknop L (laag) H (hoog) Bevestigingslamp

Druk lichtjes op het midden van de knop. Startsnelheid U kunt kiezen uit drie opties van de startsnelheid (de tijd die nodig is om de constante snelheid te bereiken) nadat [START-STOP] is ingedrukt en de omwentelingstoename bij de constante snelheid. (Fabrieksinstelling: 3) [3] Snel starten

Het bevestiginglampje knippert het opgegeven aantal keren op basis van de huidige instelling wanneer u op de H- of L-torsieknop drukt.

Als u de instelling wilt wijzigen, drukt u op de H- of L-torsieknop terwijl het lampje knippert. Voorbeeld: Als de huidige instelling [3] is en u drukt twee keer op de L-knop, dan verandert de instelling naar [1].

Na het indrukken van de torsieknop knippert het bevestigingslampje het aangegeven aantal keren om de nieuwe instelling te laten zien, blijft het twee seconden aan en gaat dan uit. Remsnelheid U kunt kiezen uit vijf opties van de remsnelheid om te draaischijf te stoppen nadat [START-STOP] is ingedrukt. (Fabrieksinstelling: 5) [5] Stopt snel

Het bevestiginglampje knippert het opgegeven aantal keren op basis van de huidige instelling wanneer u op de F- of S-remknop drukt.

Als u de instelling wilt wijzigen, drukt u op de F- of S-remknop terwijl het lampje knippert. Voorbeeld: Als de huidige instelling [5] is en u drukt twee keer op de S-knop, dan verandert de instelling naar [3].

Na het indrukken van de remknop knippert het bevestigingslampje het aangegeven aantal keren om de nieuwe instelling te laten zien, blijft het twee seconden aan en gaat dan uit. De start-/remsnelheid van de draaischijf afstellenNederlands (166) Platen afspelen

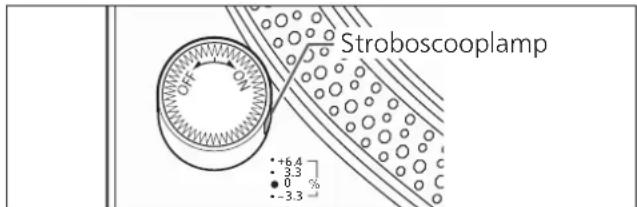

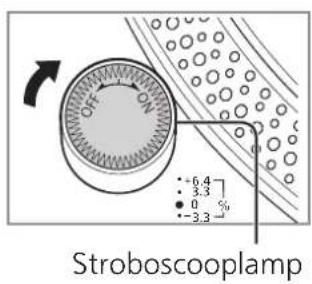

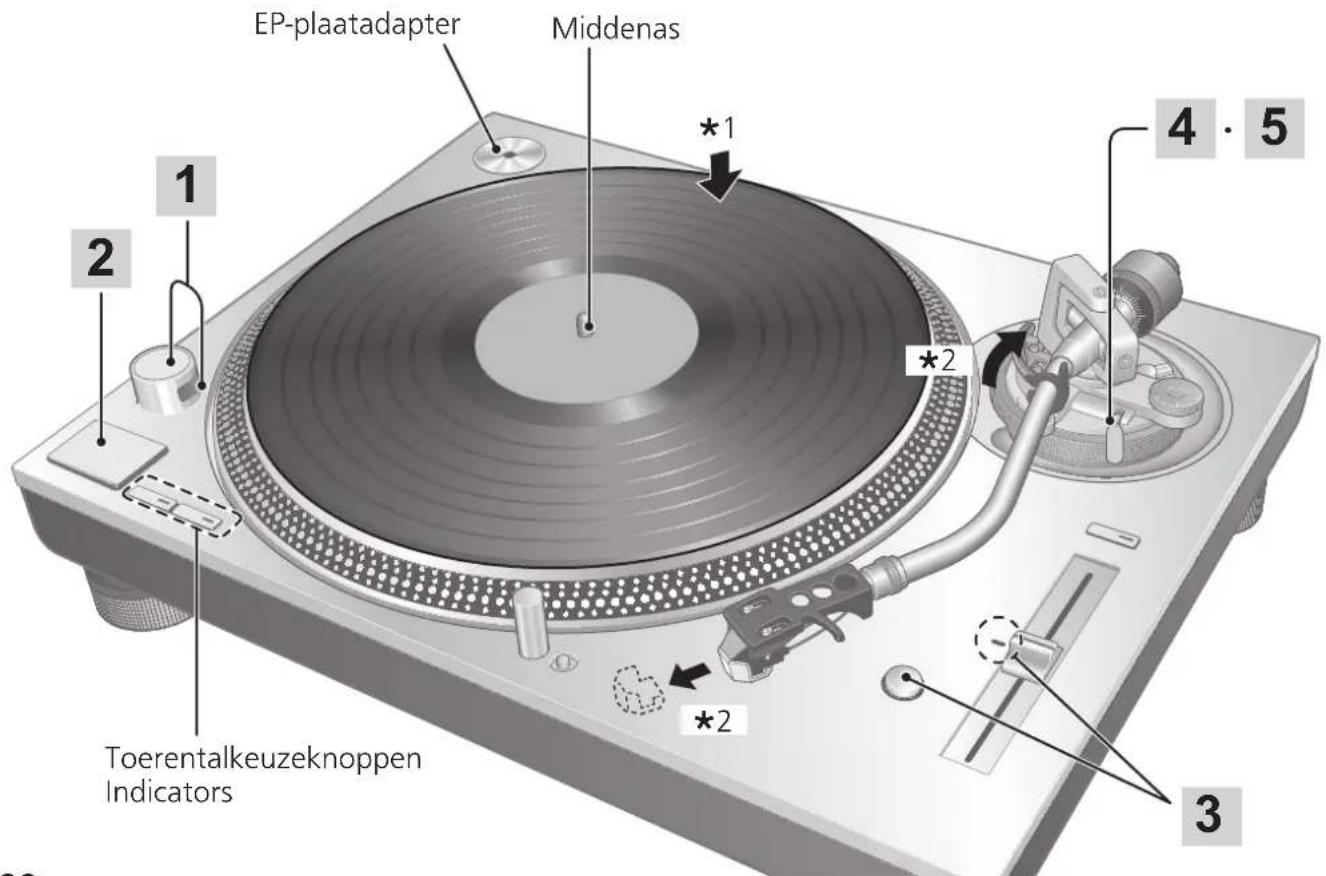

Draai aan [ON/OFF] om het apparaat in te schakelen. De stroboscooplamp gaat branden. 33-1/3 t/min wordt automatisch geselecteerd en de indicator [33] gaat aan.

Druk op [START-STOP]. De draaischijf begint te draaien. Voorbereiding

1 Plaats een plaat (niet inbegrepen) op de draaischijf.

2 Verwijder de naaldbescherming en maak de armklem los.

EP-plaatadapter Middenas

Druk niet op [START-STOP] wanneer de draaischijf verwijderd is. Als u per ongeluk op [START-STOP] heeft gedrukt

De indicator van de snelheidkeuzeknop ([33] of [45]) begint te knipperen.

Als het knippert, draai dan [ON/OFF] om het apparaat uit te schakelen, bevestig de draaischijf en draai dan [ON/OFF] om het apparaat in te schakelen. AandachtAfspelen Nederlands (167)

Druk op [RESET] om het blauwe LED-lampje van de snelheidsregeling te doen branden. Het apparaat speelt af met een vooringestelde snelheid (33-1/3, 45 of 78 t/min) ongeacht de stand van [PITCH ADJ].

Zet de armlifthefboom omlaag. De toonarm gaat langzaam naar beneden. Het afspelen wordt gestart.

Fijnafstelling van snelheid (

Nadat het afspelen is voltooid

Breng de armlifthefboom omhoog, plaats de toonarm weer op de armsteun en zet de armlifthefboom omlaag.

Druk op [START-STOP]. De draaischijf wordt door de elektronische rem zachtjes tot stilstand gebracht.

Draai aan [ON/OFF] om het apparaat uit te schakelen.

Maak de toonarm vast met de armklem.

Breng de naaldbescherming weer aan (om de punt van de naald te beschermen).

Om de naald te verlichten De punt van de naald wordt verlicht tijdens het afspelen. NaaldverlichtingSchakelaar voor naaldverlichting Druk op de schakelaar voor naaldverlichting.

De naaldverlichting (witte LED) komt omhoog en verlicht de naald.

Druk de naaldverlichting omlaag om de verlichting uit te schakelen. Aandacht Druk stevig op de schakelaar voor naaldverlichting. Als u niet hard genoeg drukt, zal de verlichting aan gaan, maar niet omhoog komen.

Druk op de toerentalkeuzeknop [45] ([45] gaat branden).

Plaats de EP-plaatadapter op de middenas.

Druk tegelijk op de toerentalkeuzeknoppen [33] en [45] (78 t/min: [33] en [45] gaan branden).

Bij gebruik van een plaatstabilisator (niet inbegrepen)

Zie de instructiehandleiding van de plaatstabilisator.

Om het afspelen tijdelijk te onderbreken Breng de armlifthefboom omhoog.

De naald wordt nu van de plaat gelicht.

Om het afspelen opnieuw te starten, zet u de armlifthefboom omlaag. ヱリヵヤラチモュルンユヴユヵ RESET- knop Blauwe LED- indicator

Breng de armlifthefboom omhoog en beweeg de toonarm boven de plaat. Armlifthefboom 23Nederlands (168) Snelheidsregeling (fijnafstelling van snelheid)

Meten van de snelheid U kunt de snelheid meten aan de hand van de vier rijen stroboscoopspiegels op de buitenrand van de draaischijf. De stroboscoopspiegels worden verlicht door de stroboscooplamp (blauwe LED) in synchronisatie met de precieze frequentie van de digitale regeling. Gebruik altijd de blauwe LED om de snelheid te meten.

Druk op [RESET] om het blauwe LED-lampje uit te schakelen.

Druk op de keuzeknop voor snelheidsbereik om het snelheidsbereik te selecteren.

[×2]-lampje aan: ±16 %

[×2]-lampje uit: ±8 %

Terwijl de draaischijf draait Verschuif [PITCH ADJ].

Snelheid kan worden afgesteld tussen ong. –8 % en +8 % of ong. –16 % en +16 % afhankelijk van uw selectie.

De cijfers geven de percentages bij benadering aan voor uw afstelling.

Keuzeknop snelheidsbereik Blauwe LED-indicatorSnelheidsregelaarRESET-knop

Terugkeren naar de vooraf ingestelde snelheid Druk op [RESET]. De blauwe LED-indicator gaat aan en de snelheid keert onmiddellijk terug naar een vooraf ingestelde waarde ongeacht de stand van [PITCH ADJ]. (33-1/3, 45 of 78 t/min)

Blauwe LED aan: Vast op de vooraf ingestelde waarde.

Blauwe LED uit: Kan worden aangepast met behulp van [PITCH ADJ]. Aandacht +6,4 % verandering in snelheid bij stilstand+3,3 % verandering in snelheid bij stilstand Normaal toerental draaischijf (33-1/3, 45 of 78 t/min) bij stilstand -3,3 % verandering in snelheid bij stilstandStroboscoopspiegels 24Afspelen Onderhoud Nederlands (169) Onderhoud

Onderhoud van de onderdelen Verwijder goed het stof van de naald en de plaat.

Verwijder de elementhouder met het element en reinig de naald met een zachte borstel. Borstel vanaf de voet naar de punt.

Gebruik een platenreinigingsmiddel om uw platen schoon te houden. Veeg de aansluitingen van de elementhouder regelmatig schoon. Veeg de aansluitingen van de elementhouder schoon met een zachte doek en breng de elementhouder op de toonarm aan. Verlaag het volume van de versterker of schakel de versterker uit alvorens de elementhouder aan te brengen of te verwijderen. Als u de elementhouder beweegt terwijl het volume hoog is ingesteld, kunnen de luidsprekers beschadigd raken.

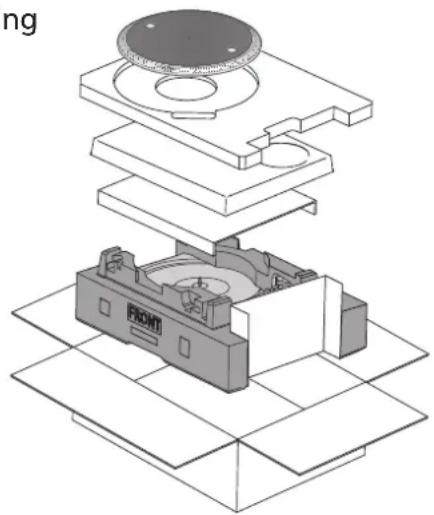

Vervoer van het apparaat Gebruik het oorspronkelijke verpakkingsmateriaal om het apparaat weer in te pakken. Bewaar het verpakkingsmateriaal nadat u de goederen verwijderd heeft. Als u dit verpakkingsmateriaal niet meer hebt, doet u het volgende:

Verwijder de draaischijf en draaischijfmat en pak deze zorgvuldig in.

Verwijder de elementhouder en het contragewicht van de toonarm en verpak deze zorgvuldig.

Maak de toonarm vast met de armklem en zet hem met plakband vast.

Wikkel het hoofdapparaat zorgvuldig in een deken of papier.

WEEE-symbool Verwijdering van het product buiten de EU-landen Dit symbool is alleen geldig in de EU. Neem contact op met een lokaal overheidskantoor of uw dealer om een juiste manier van verwijdering te bevestigen.

De stofkap en behuizing schoonmaken Veeg de stofkap en behuizing schoon met een zachte doek. Raak het bord niet aan tijdens het reinigen. Anders is het mogelijk dat de speler stopt met werken. Verwijder hevig vuil met een goed uitgewrongen natte doek en veeg schoon met een zachte doek.

Gebruik geen oplosmiddelen, zoals benzeen, thinner, alcohol, allesreiniger, doekjes met een chemisch preparaat e.d. Deze kunnen de behuizing vervormen of de afwerkingslaag doen loskomen.

Veeg de stofkap niet schoon terwijl een plaat wordt afgespeeld. Dit kan statische elektriciteit veroorzaken. Door statische elektriciteit kan de toonarm naar de stofkap toe worden getrokken.

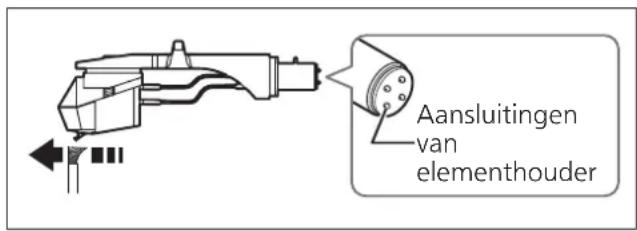

Aansluitingen van elementhouder

Voor het opnieuw verpakken verwijdert u het balansgewicht en brengt u de toonarmsteun in onder de toonarm. HerverpakkingNederlands (170) Voer de onderstaande controles uit voordat u contact opneemt voor onderhoud om storingen te verhelpen. Als u twijfelt over sommige controlepunten, of als de aangegeven oplossingen in het overzicht het probleem niet verhelpen, neem dan contact op met uw dealer. Geen spanning.

Is de stekker van het AC-netsnoer ingestoken?

Steek de stekker van het snoer goed in. (

16) Er is spanning, maar er is geen geluid. Zwak geluid.

Zijn de verbindingen naar de PHONO-aansluitingen van de versterker/ontvanger juist gemaakt?

16) Het geluid van de linker- en rechterkanalen is omgekeerd.

Zijn de verbindingen van de stereo-aansluitkabel naar de versterker of ontvanger omgekeerd?

Controleer alle aansluitingen opnieuw. (

Zijn de verbindingen van de aansluitingsdraden van de elementhouder op de elementaansluitingen goed gemaakt?

Controleer alle aansluitingen opnieuw. (

13) Brom tijdens het afspelen.

Zijn er andere toestellen of hun AC-netsnoer dicht bij de stereo-aansluitkabel geplaatst?

Plaats de toestellen en hun AC-netsnoer verder van dit apparaat vandaan.

Is de aardingsdraad aangesloten?

Zorg dat de aardingsdraad juist is aangesloten. (

16) De stroboscooplamp of het blauwe lampje knippert. Voer de volgende bewerking uit wanneer de stroboscooplamp of het blauwe lampje knippert. De symptomen kunnen worden verbeterd.

Trek de netstekker uit het stopcontact, wacht drie seconden en steek de stekker weer in het stopcontact.

Zet [ON/OFF] op AAN en druk op [START-STOP] om de draaischijf te doen draaien.

Als de stroboscooplamp of het blauwe lampje opnieuw knippert, controleer dan welke van beiden knippert en neem contact op met onze servicevertegenwoordiger. Gids voor het verhelpen van storingen 26Onderhoud Nederlands (171) Technische gegevens Algemeen Voeding 110 - 240 V AC, 50/60 Hz Stroomverbruik 11 W (spanning AAN) 0,2 W (spanning UIT) Afmetingen (B×H×D) 453 x 173 x 372 mm Gewicht Ong. 11,5 k

Gebruikstemperatuur 0 °C tot 40 °C Bedrijfsvochtigheid 35 % tot 80 % RH (zonder condensatie) Platenspelergedeelte Type Platenspeler met directe aandrijving (handmatig) Aandrijving Directe aandrijving Motor Gelijkstroommotor zonder borstels Draaischijf Aluminium gegoten Diameter: 332 mm Gewicht: Ong. 2,5 k

(inclusief een rubberafdekking) Toerentallen draaischijf 33-1/3, 45 en 78 t/min Snelheid met variabel bereik ±8 % en ±16 % Aanloopkoppel 2,2 k

-cm Aanloopkarakteristieken 0,7 sec. van stilstand tot 33-1/3 t/min Remsysteem Elektronische rem Wow en flutter 0,025 % W.R.M.S. (JIS C5521) Rumble 78 dB (IEC 98A gewogen) Toonarmgedeelte Type Statisch gebalanceerd Effectieve lengte 230 mm Overstek 15 mm Fouthoek Binnen 2° 32' (op de buitenste groef van een plaat van 30 cm (12”)) Binnen 0° 32' (op de binnenste groef van een plaat van 30 cm (12”)) Offset-hoek 22° Instelbereik armhoogte

Instelbereik naalddruk 0 – 4

(directe aflezing) Gewicht elementhouder Ong. 7,6

(inclusief het beschermkapje) (Met hulpgewicht) 10,0 – 16,4

(inclusief het beschermkapje) Kabelschoen elementhouder 1,2 mm
