KÄYTTÖOHJE SL1200GR TECHNICS

4-stiftigt uttag Tekniska data kan ändras utan föregående meddelande. 27Suomi (196) Ominaisuudet Johdanto Kiitos tämän tuotteen ostamisesta. Lue nämä ohjeet huolellisesti ennen tuotteen käyttöä ja säilytä tämä opas myöhempää tarvetta varten.

Tietoa näissä käyttöohjeissa esiintyvistä kuvauksista - Sivut, joihin viitataan, ilmaistaan muodossa ”(

00)”. - Esitetyt kuvat saattavat poiketa laitteestasi. Ytimetön suoraveto poistaa jättämähäviötä ja saa aikaan tasaisen pyörinnän

Uusi akseliton suoravetomoottori voi vähentää pieniä tärinöitä ja säilyttää samalla korkean vääntövoiman.

Erittäin tarkka moottorin ohjaustekniikka vaihtaa suoritustilaa moottorin toimintatilan mukaan yhdistäen korkean vääntömomentin hyvään vakauteen. Äänivarsi, jossa on erittäin tarkat laakerit, saa aikaan huomattavan alkuliikeherkkyyden

Äänivarren putki on kevyttä, erittäin jäykkää alumiinia.

Käyttämällä Technicsin perinteistä kardaanikotelon jousitusrakennetta ja tarkkuuslaakereita saavutetaan korkea alkuliikeherkkyys. Tukevarakenteinen ja tärinänvaimennukseltaan parannettu levysoitin

Alumiinista valetun lautasen takaosan vahvikeruoteet ja kumipinnoite poistavat tarpeettoman resonanssin, vahvistavat rakennetta ja parantavat tärinänvaimennusta. Tärinätön kotelo ja eristimet

Tukeva rakenne saadaan aikaan kaksikerroksisella BMC:n ja valualumiinin yhdistelmällä.

Erikoisvalmisteiset ja kestävät piikumieristimet vaimentavat erinomaisesti tärinää, suojaavat ulkoisilta tärinöiltä sekä vaimentavat ujellusta. Korkealaatuiset liittimet

Kullatut PHONO-lähtöliittimet estävät äänenlaadun heikkenemisen.

Kotelon metalloitu sisäosa suojaa ulkoisilta häiriöiltä. Erittäin tarkkaa levylautasnopeutta ylläpidetään pitch-säädöllä

Digitaalinen ohjaustapa on otettu käyttöön, jotta saavutettaisiin jatkuva pitch-säätö.

Varusteisiin kuuluu muuttuvan pitch- alueen valintapainike (×2). Pitch-säätö on mahdollista enintään ±16 %:n alueella. 04Ennen käyttöä Alkuun pääseminen Toistamien Huolto Suomi (197)

Alkuun pääseminen Soittimen kokoaminen ........................................................ 12

PHONO-liitäntöjen ja vaihtovirran kytkeminen ......... 12

Äänirasian kiinnittäminen ....................................... 13

Vastapainon kiinnittäminen .................................... 15 Liitännät ja asennus ............................................................. 16

Liittäminen integroituun vahvistimeen tai osajärjestelmään .................................................... 16

Levylautasen käynnistys-/jarrutusnopeuden säätäminen

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, -Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille. -Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot. -Käytä ainoastaan suositeltuja varusteita. -Älä poista suojuksia. -Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle. -Älä anna metalliesineiden pudota laitteen sisälle. -Älä laita painavia esineitä laitteen päälle. Verkkokaapeli

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, -Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä. -Työnnä verkkovirtapistoke kunnollisesti pistorasiaan. -Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä. -Älä käsittele pistoketta märillä käsillä. -Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen. -Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa.

Pistoketta käytetään virrankatkaisulaitteena. Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta.

Varmista, että pistokkeen maadoituspiikki on kytketty tiukasti sähköiskujen ehkäisemiseksi. -LUOKAN I rakenteella varustetut laitteet on kytkettävä pistorasiaan, jossa on suojaava maadoitus. Laite

Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle.

Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä.

Tämä laite on tarkoitettu käytettäväksi trooppisissa ilmastoissa.

Älä laita mitään esineitä laitteen päälle. Laite kuumenee ollessaan päällä. Sijoitus

Sijoita laite tasaiselle pinnalle.

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, -Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus. -Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä. -Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai liialliselle tärinälle.

Varmista, että sijoituspaikka on riittävän tukeva kestääkseen laitteen painon (

Älä nosta tai kanna tätä laitetta pitämällä kiinni sen nupeista. Niin tekemällä voidaan aiheuttaa tämän laitteen kaatuminen sekä henkilövahinkoja tai tämän laitteen toimintahäiriö.

Jotta laite ei vahingoittuisi kuljetuksen aikana, joitakin varusteita on purettu. Tarkista ja tunnista toimitetut lisävarusteet. Levylautanen (1 kpl) (TTV0027) Levysoittimen matto (1 kpl) (RGS0008) Pölysuojus (1 kpl) (TTPA0683) EP-levysovitin (1 kpl) (TEKX077) Vastapaino (1 kpl) (TYL0056) Lisäpaino (1 kpl) (TKKH51441) Rasiakelkka (1 kpl) (TPBGA003) Ylitysmittari (1 kpl) (RMR2210-W) Ruuvisarja äänirasiaa varten (1 sarja) (TTV0022)

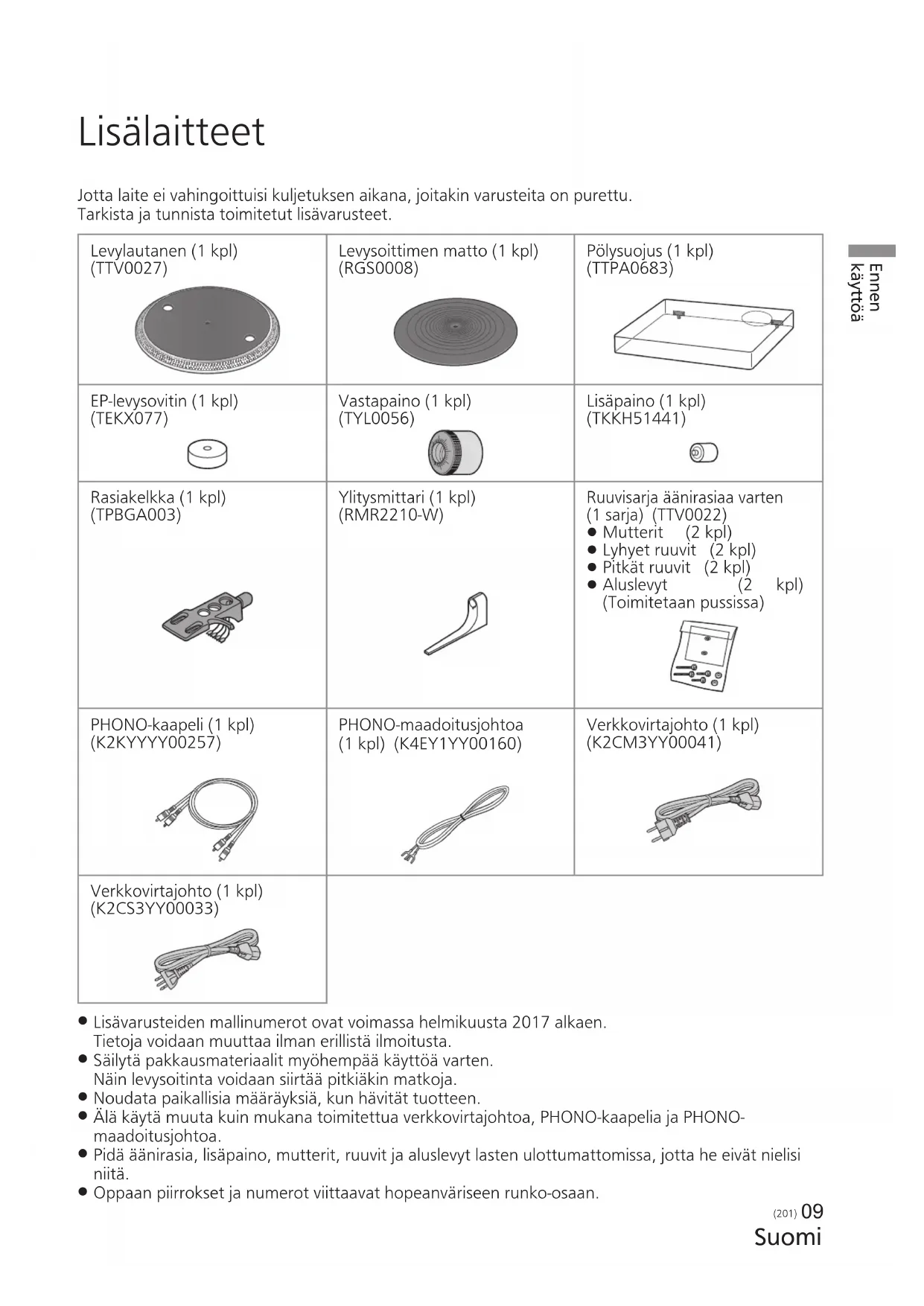

Lyhyet ruuvit (2 kpl)

Pitkät ruuvit (2 kpl)

Aluslevyt (2 kpl) (Toimitetaan pussissa) PHONO-kaapeli (1 kpl) (K2KYYYY00257) PHONO-maadoitusjohtoa (1 kpl) (K4EY1YY00160) Verkkovirtajohto (1 kpl) (K2CM3YY00041) Verkkovirtajohto (1 kpl) (K2CS3YY00033)

Lisävarusteiden mallinumerot ovat voimassa helmikuusta 2017 alkaen. Tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Säilytä pakkausmateriaalit myöhempää käyttöä varten. Näin levysoitinta voidaan siirtää pitkiäkin matkoja.

Noudata paikallisia määräyksiä, kun hävität tuotteen.

Älä käytä muuta kuin mukana toimitettua verkkovirtajohtoa, PHONO-kaapelia ja PHONO- maadoitusjohtoa.

Pidä äänirasia, lisäpaino, mutterit, ruuvit ja aluslevyt lasten ulottumattomissa, jotta he eivät nielisi niitä.

Oppaan piirrokset ja numerot viittaavat hopeanväriseen runko-osaan.Suomi (202) Vastapaino

15) Neulanpaineen säätö (

20) Varsikorkeuden säätörengas

20) Luisto vastustuksen ohjaus

19) Pitch-alueen valintapainike (

18) Nopeuden valintapainikkeet

14) Levysoittimen matto (

24) Lisä painon kiinnitys paikka

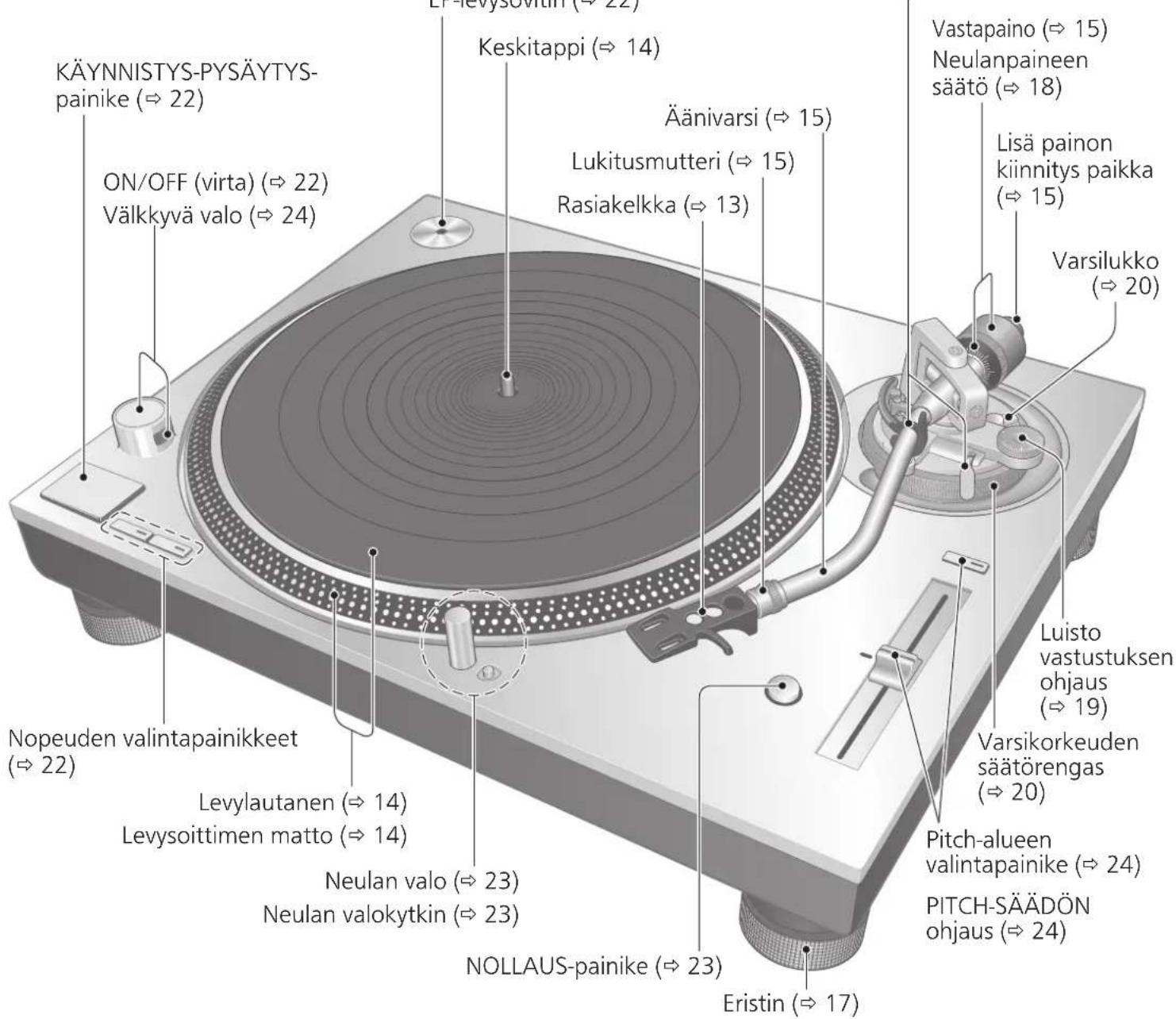

20), osoittavat viitattaviin sivuihin. Osien nimet 10Ennen käyttöä Suomi (203) Takaisin PHONO-maadoitusliitin (

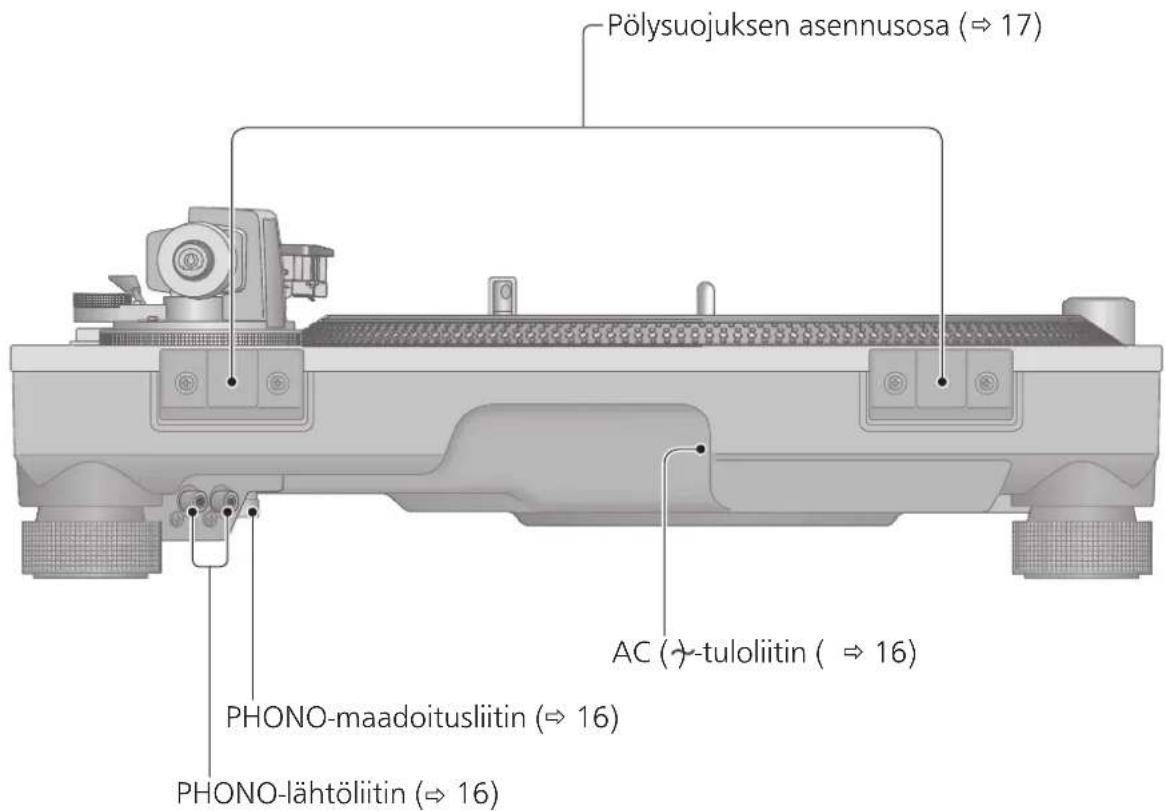

16) AC ( ) -tuloliitin (

16) Pölysuojuksen asennusosa (

17) PHONO-lähtöliitin (

16) 11Suomi (204) Soittimen kokoaminen

PHONO-liitäntöjen ja vaihtovirran kytkeminen

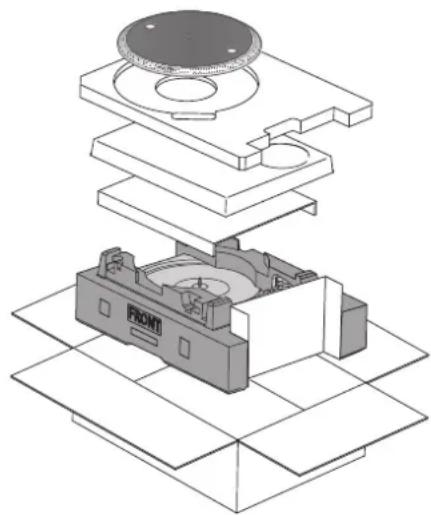

Ota soitin pakkauksesta, kiinnitä etuosan pehmusteet ja aseta soitin etupuoli alaspäin niin, että takaosan PHONO- ja verkkovirtaliitännät voidaan kytkeä.

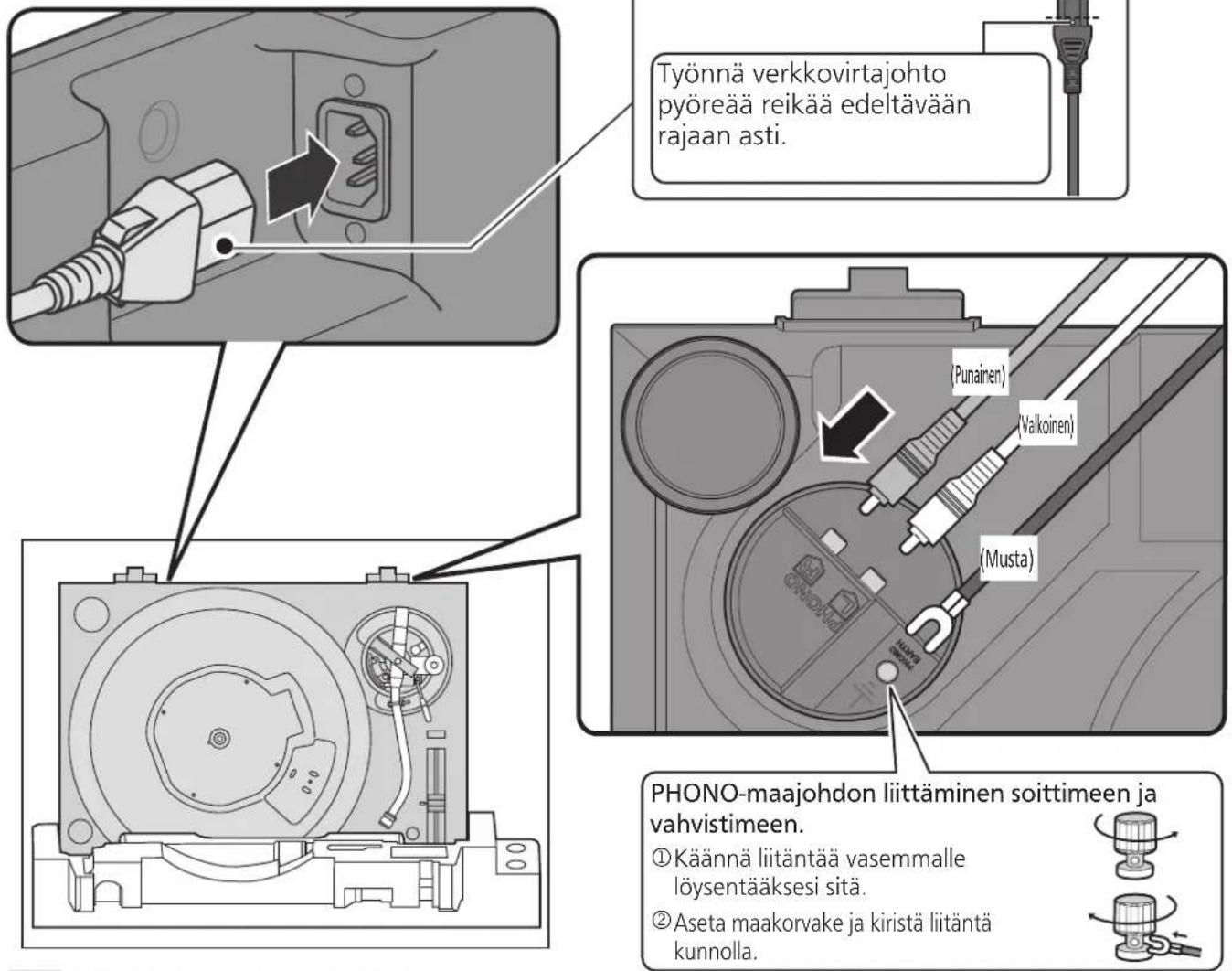

Kytke mukana toimitettu PHONO-kaapeli, PHONO- maajohto ja virtajohto . Kytke PHONO-johto, PHONO-maadoitusjohto ja vaihtovirtajohto. Kiinnitä etuosan pehmuste ja aseta soitin etupuoli alaspäin. Kytke PHONO-liitännät ja vaihtovirta ennen soittimen kokoamista ja asentamista.Varo, ettet kaada soitinta.HuomioPHONO-maajohdon liittäminen soittimeen ja vahvistimeen. Käännä liitäntää vasemmalle löysentääksesi sitä.

Aseta maakorvake ja kiristä liitäntä kunnolla.(Musta)(Valkoinen)(Punainen)Työnnä verkkovirtajohto pyöreää reikää edeltävään rajaan asti.Alkuun pääseminen Suomi (205)

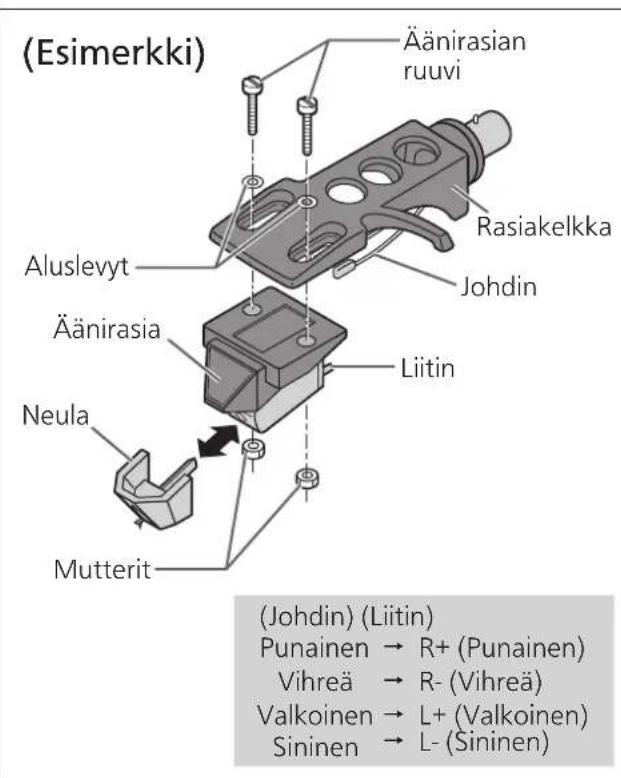

Kiinnitä äänirasia (kaupasta ostettu) alustavasti. Noudata äänirasian ohjeita kiinnittääksesi rasian oikein rasiakelkkaan ja kiristä sitten ruuvit kevyesti.

Jos äänirasiaan sisältyy kiinnitysruuveja, käytä niitä.

Toistettaessa SP-levyjä käytä SP-levyille soveltuvaa äänirasiaa.

Käytä kaupallisesti saatavilla olevaa pientä talttapääruuvimeisseliä (4 mm).

Varo koskettamasta neulan kärkeä. Äänirasian kiinnittäminen

Asenna ylitysmittari rasiakelkkaan.

Kiristä äänirasian ruuvi. Ylitys voidaan säätää optimaalisesti. Äänirasian ruuviYlitysmittariRasiakelkkaRasiakelkkaJohdinÄänirasiaNeula(Johdin) (Liitin)Punainen R+ (Punainen)Vihreä R- (Vihreä)Valkoinen L+ (Valkoinen)Sininen L- (Sininen)Äänirasian ruuviLiitin (Esimerkki)

Säädä ylitys. Käytä mukana toimitettua ylitysmittaria.

Varo, ettei äänirasia luista pois paikaltaan. 52 mm

Siirrä äänirasia linjaan mittarin pään kanssa neulan kärjen ollessa ylöspäin.

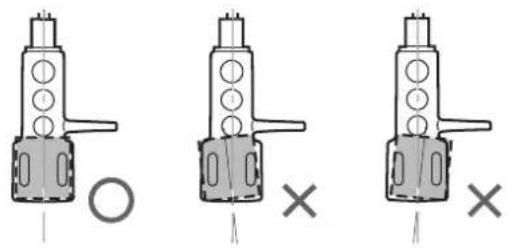

Äänirasian tulisi olla yhdensuuntaisesti rasiakelkassa ylhäältä ja sivulta katsottuna (kuva on ylhäältä päin). Neulan kärkiMutteritAluslevyt 13Suomi (206) Soittimen kokoaminen (jatkuu) Jotta laite ei vahingoittuisi kuljetuksen aikana, joitakin varusteita on purettu. Kokoa soitin seuraavassa järjestyksessä.

Älä kytke verkkovirtajohtoa, ennen kuin asennus on valmis.

Levysoittimen asentamisen yhteydessä estä vieraiden materiaalien pääsy rungon ja levylautasen väliin.

Älä kosketa tai naarmuta soittimen yläpintaa. Huomio

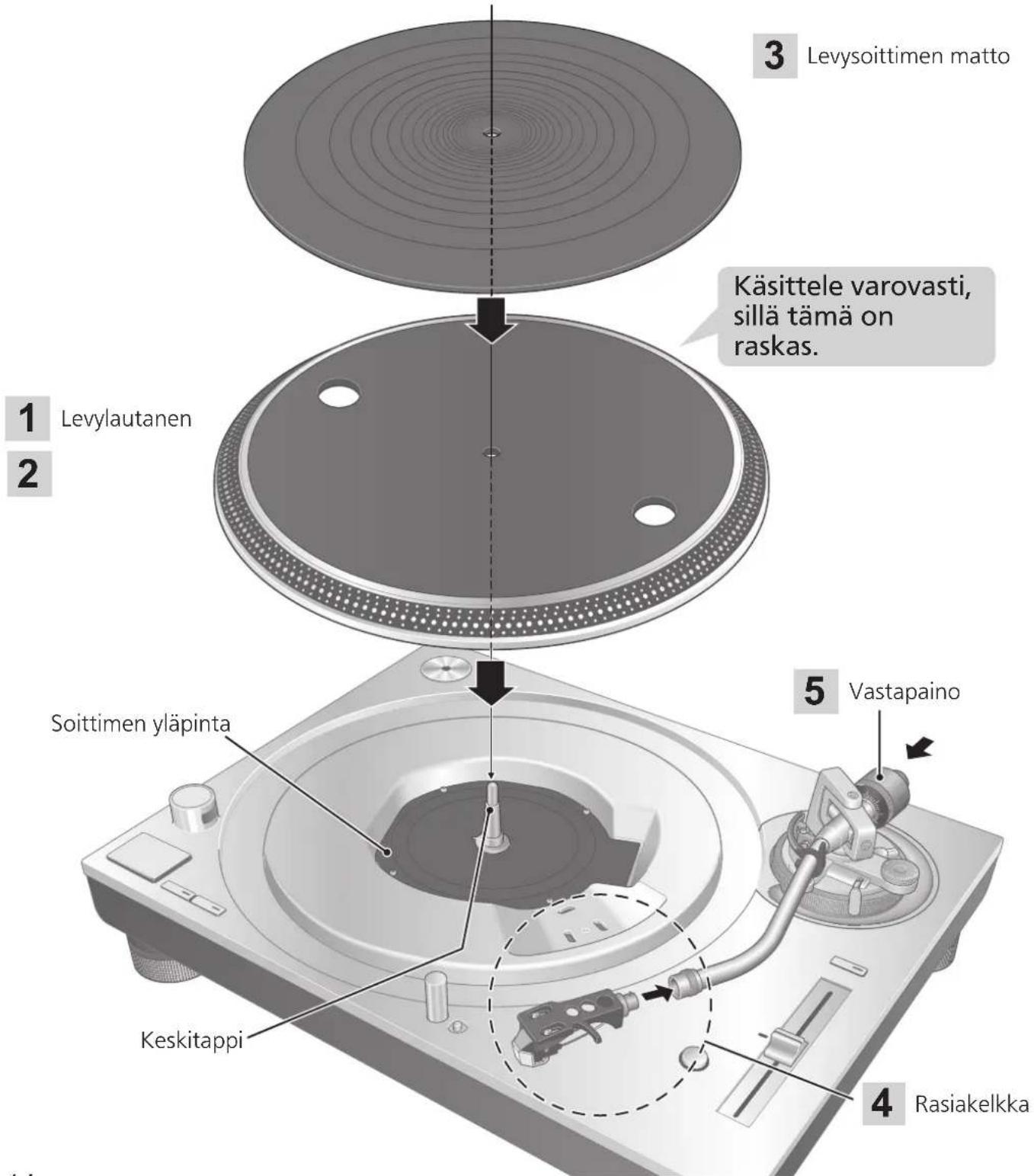

Levysoittimen matto Levylautanen Keskitappi Soittimen yläpinta Vastapaino Rasiakelkka

Käsittele varovasti, sillä tämä on raskas.Alkuun pääseminen Suomi (207) Rasiakelkan kiinnittäminen

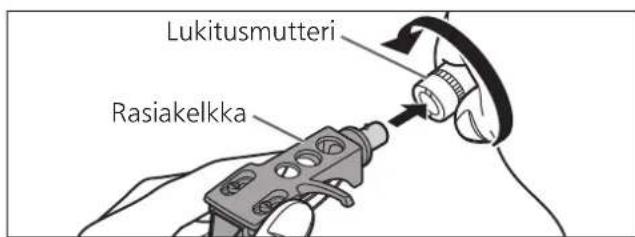

Asenna rasiakelkka äänivarteen äänirasian kanssa. Pidä rasiakelkka vaaka-asennossa ja kiristä lukitusmutteri.

Varo koskettamasta neulan kärkeä. LukitusmutteriRasiakelkka Vastapainon kiinnittäminen

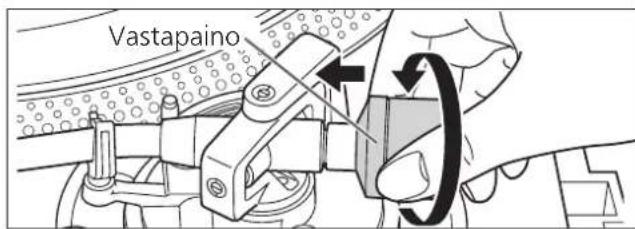

Kiinnitä vastapaino äänivarren takaosaan. Vastapaino

Vastapainon sisäpuoli on voideltu. Huomaa

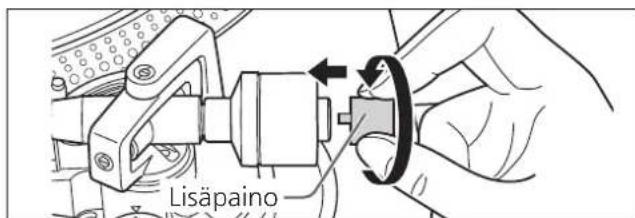

Kiinnitä mukana tullut lisäpaino äänivarren taakse äänirasiasi painon mukaan. Katso "Soveltuvan äänirasian paino" (

27) saadaksesi tietoja säädettävän äänirasian painoista.

Levylautasen asennus

Aseta levylautanen hitaasti keskustappiin.

Laita sormet oikealla olevan kuvan mukaisesti levylautasen kahteen reikään, pidä keskustappi alhaalla ja vedä levylautanen ylös. Ennen levylautasen asentamista

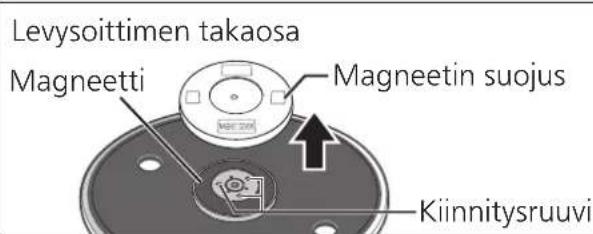

Irrota levysoittimen magneetin suojus.

Levysoittimen takaosassa on magneetti ja sen suojus. Irrota magneetin suojus ennen runkoon asentamista. Levysoittimen takaosa Magneetin suojus Magneetti Kiinnitysruuvi Huomio

Pidä kaikki magneettisesti herkät esineet, kuten magneettikortti ja kello, etäällä magneetista.

Älä anna levylautasen iskeytyä runkoa vasten tai pudota. Suojaa takaosan magneetti pölyltä ja rautajauheelta.

Älä koske levylautasen kiinnitysruuveihin (kolmessa paikassa). Ilmoitettuja arvoja ei voida taata, mikäli ruuvien asentoa on muutettu. Huomio

Ole varovainen, kun käsittelet levysoitinta, sillä se on raskas.

Varo sormien jäämistä puristuksiin.

Pyyhi sormenjäljet tai lika pehmeällä liinalla. Levysoittimen maton asennus

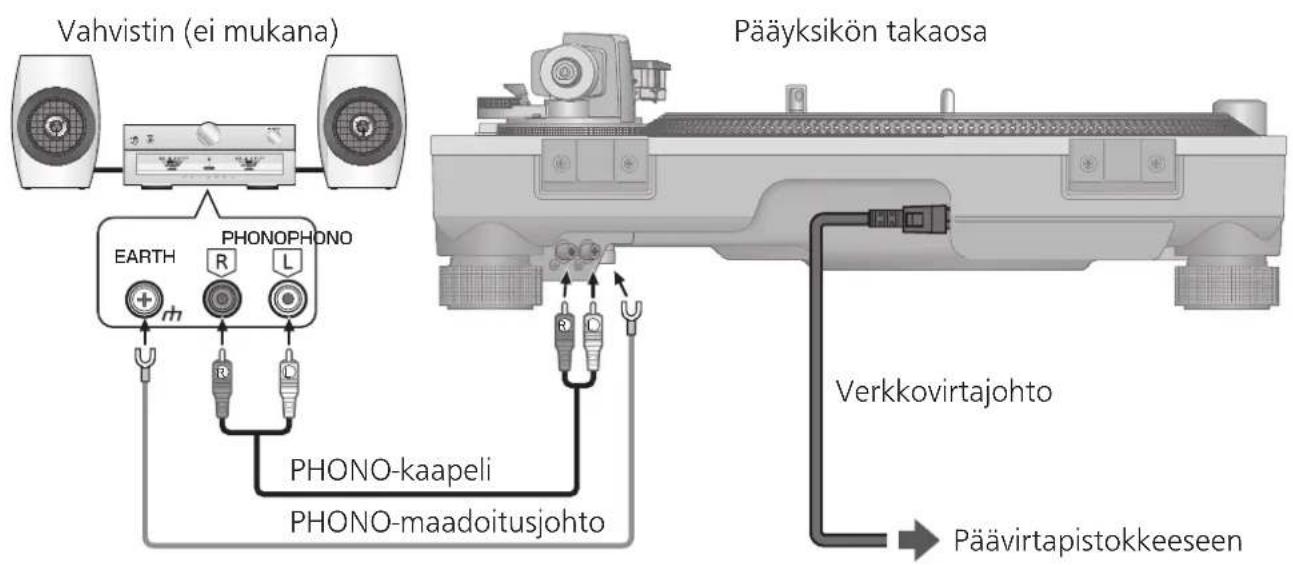

Aseta levysoittimen matto levylautaseen.Suomi (208) Liittäminen integroituun vahvistimeen tai osajärjestelmään Liitännät ja asennus

Sammuta kaikki laitteet ja irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään liitäntöjä.

Kytke verkkovirtajohto vasta kun kaikki muut liitännät on tehty.

Muista kytkeä PHONO-maadoitusjohto. Muuten sähköverkon kohinaa voi esiintyä.

Katso myös kytkettävän laitteen käyttöohjeita.

Kytke PHONO-johto ja PHONO- maadoitusjohto käytettävän laitteen PHONO-liittimiin.

Riittävä äänenvoimakkuus ja -laatu saavutetaan vain, jos käytettävässä vahvistimessa on PHONO-tuloliittimet.

Kytke verkkovirtajohto.

Varmista pistorasian wattiluku liitetystä laitteesta ennen sen käyttämistä tässä laitteessa. (Tämä laite kuluttaa 11 W.)

Käyttökytkin ei irrota koko laitetta sähköverkosta, vaikka se olisi ”OFF”-asennossa. Poista pistoke pääpistorasiasta, ellet aio käyttää laitetta pitkään aikaan. Sijoita laite niin, että pistoke voidaan helposti poistaa. Huomaa

PHONO-kaapeli Pääyksikön takaosa Verkkovirtajohto Päävirtapistokkeeseen Vahvistin (ei mukana) PHONO-maadoitusjohtoAlkuun pääseminen Suomi (209) Asennus Asenna pölysuojus Asenna laite vaakasuoralle pinnalle, joka on suojattu tärinältä. Pidä laite mahdollisimman kaukana kaiuttimista.

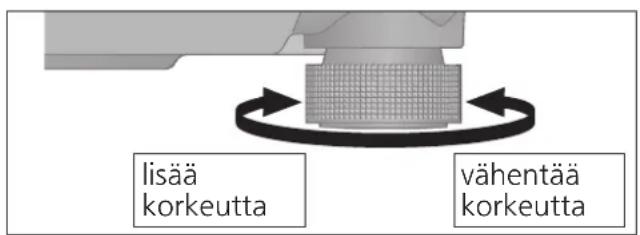

Korkeuden säätäminen laitteen saamiseksi vaakatasoon vähentää korkeutta lisää korkeutta Nosta pääyksikköä kääntääksesi eristeitä ja säätääksesi korkeutta.

Myötäpäivään: vähentää korkeutta.

Vastapäivään: lisää korkeutta. Huomio

Älä käännä eristimiä liian pitkälle. Tällöin ne saattavat lähteä irti tai vahingoittua.

Huomautuksia asennuksesta

Ennen kuin siirrät laitetta, irrota kaikki liitetyt laitteet ja katkaise virransyöttö.

Varmista, ettei laite altistu suoralle auringonvalolle, pölylle, kosteudelle eikä lämmityslaitteen lämmölle.

Tämä laite saattaa saada häiriötä radiosta, jos sellainen on lähellä. Pidä laite mahdollisimman kaukana radiosta.

Älä asenna laitetta lämmönlähteen päälle.

Vältä paikkoja, joissa on suuria lämpötilan vaihteluita.

Vältä paikkaa, jossa esiintyy usein kondensaatiota.

Vältä epävakaata paikkaa.

Älä laita esinettä laitteen päälle.

Älä asenna laitetta rajattuun tilaan, kuten kirjahyllyyn.

Asenna laite seinistä tai muista laitteista hyvin etäällä olevaan paikkaan varmistaaksesi tehokkaan lämpösäteilyn laitteen sisältä.

Varmista, että asennuspaikan materiaali on riittävän vahvaa kestämään laitteen painoa.

Huomaa, että laite saattaa vahingoittua tupakansavusta tai ultraääni- ilmankostuttimen kosteudesta.

Kondensaatio Ajattele kylmän pullon pois ottamista jääkaapista. Jos jätät sen huoneeseen joksikin aikaa, kastepisaroita muodostuu pullon pinnalle. Tätä ilmiötä kutsutaan ”kondensoitumiseksi”.

Kondensaatiota aiheuttavia olosuhteita

Nopea lämpötilan muutos (jonka aiheuttaa siirtyminen lämpimästä paikasta kylmään paikkaan tai päinvastoin, nopea jäähdytys tai lämmitys tai suora altistuminen jäähdytetylle ilmalle)

Korkea ilmankosteus huoneessa, jossa on paljon höyryä jne.

Kondensaatio voi vahingoittaa laitetta. Jos sitä on tapahtunut, sammuta laite ja anna sen olla, kunnes se mukautuu ympäristön lämpötilaan (noin 2–3 tuntia).

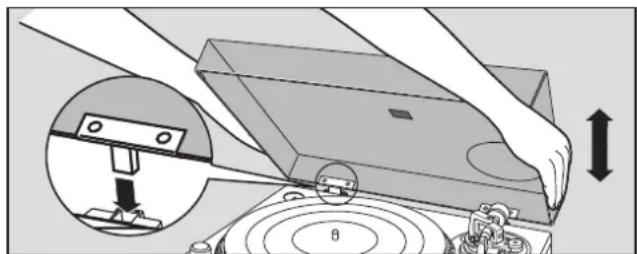

Pidä pölysuojusta molemmin käsin ja aseta se soittimen pölysuojuksen asetusosiin (

Poistaaksesi pölysuojuksen pidä se auki ja nosta sitä suoraan ylöspäin. Huomio

Aseta äänivarsi takaisin varren kannattimeen ja asenna se varren kiinnittimeen ennen kuin kiinnität tai irrotat pölysuojuksen.

Pölysuojusta asetettaessa älä anna saranoiden kärkien koskettaa ja vahingoittaa soittimen runkoa. 17Suomi (210)Luistovastustuksen ohjausVarren kiinnitinVarren kannatinVarsitangon vipu

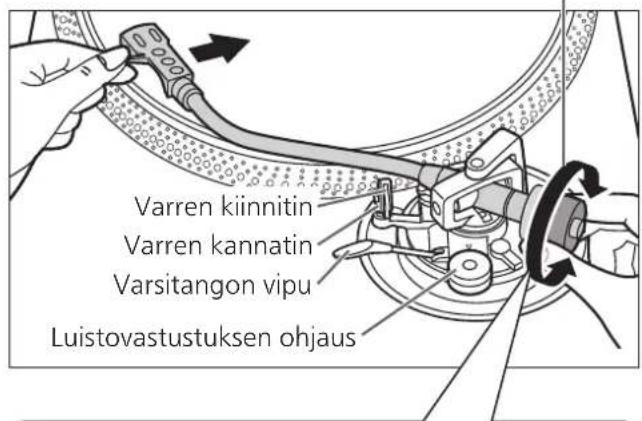

Vapauta äänivarsi varren kannattimesta ja säädä vaakatasapainoa kääntämällä vastapainoa. Pidä äänivarresta kiinni ja käännä vastapainoa nuolen suuntaan säätääksesi tasapainoa, kunnes varsi on suunnilleen vaakasuorassa.

Huolehdi, ettei neulan kärki kosketa levylautasta tai pääyksikköä. VastapainoPidä tästä kiinni kääntääksesi

Käännä neulanpaineen säätöä, kunnes ”0” tulee äänivarren takaosan keskilinjaan.

Pidä vastapainoa paikallaan tätä tehdessäsi. Valmistelu

Poista ensin pölysuojus.

Aseta äänivarsi takaisin varren kannattimeen ja asenna se varren kiinnittimeen. Vaakatasapaino Neulanpaine Valmistelu

Poista ensin pölysuojus.

Poista neulan suojus varoen vahingoittamasta neulaa ja vapauta varren kiinnitin.

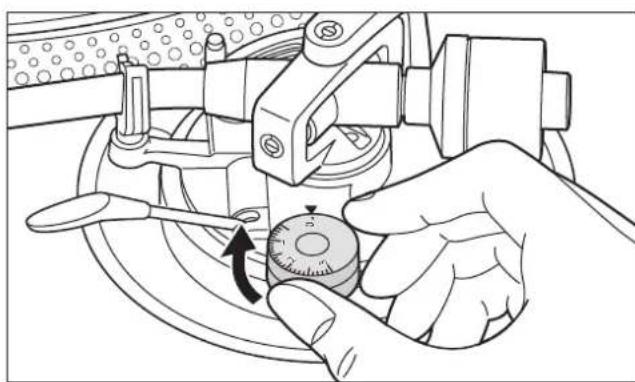

Käännä luistovastustuksen ohjaus kohtaan ”0”. Säätäminen VastapainoVarren kiinnitinKeskilinjaNeulanpaineen säätöPidä tästä kiinni kääntääksesiTasapainotettu ja äänivarsi on yhdensuuntainen levylautasen kanssa.Vastapaino on liian pitkällä edessä.Vastapaino on liian takana.

Katso neulasi käyttöoppaasta sopiva neulanpaine. Huomaa 18Alkuun pääseminen Suomi (211)

Käännä luistovastustuksen ohjausta säätääksesi sen samaan arvoon kuin neulanpaineen säädön kanssa.

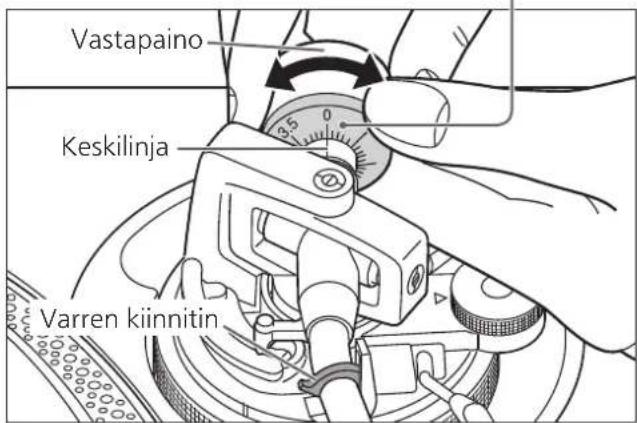

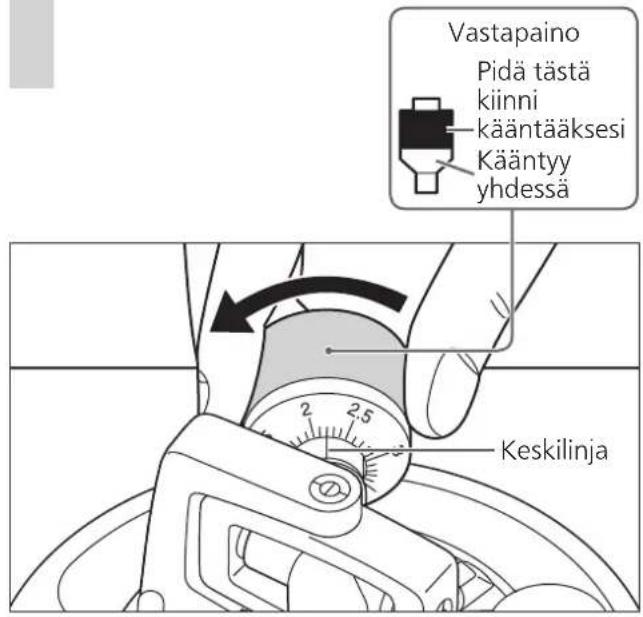

Käännä vastapainoa säätääksesi sopivan neulanpaineen äänirasialle.

Neulanpaineen säätö kääntyy yhdessä vastapainon kanssa.

Käännä, kunnes keskilinja osoittaa sopivaan neulanpaineeseen. Keskilinja Vastapaino Pidä tästä kiinni kääntääksesi Kääntyy yhdessä

Säädä sivuttaisvedon poistin kohtaan ”3”, kun neulanpaine on 3

tai sen yli. Huomaa 19Suomi (212)

Äänivarren korkeus Tee tämä säätö vain, jos käyttämäsi äänirasia tekee sen tarpeelliseksi.Valmistelu

Laita äänilevy levylautaselle.

Vapauta varsilukko. Säätäminen (jatkuu) IndeksiviivaVarsikorkeuden säätörengasÄänirasian korkeus(H) millimetreinäKorkeus säätökohtaan

Käytä alla olevaa kaaviota viitteenä löytääksesi sopivan paikkamerkin äänirasian korkeudelle. Käännä varsikorkeuden säätörengasta kohdistaaksesi paikkamerkin indeksiviivaan.0–6 mm on merkitty varsikorkeuden säätörenkaaseen.

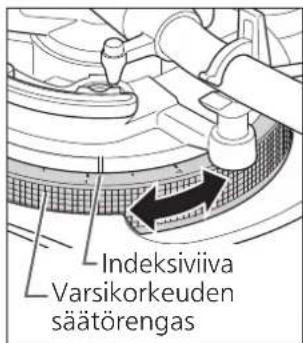

Säädä korkeutta varsikorkeuden säätörenkaalla. Säädä varren korkeutta, kunnes äänivarsi on yhdensuuntainen äänilevyn kanssa. (Mukana toimitettua rasiakelkkaa varten)

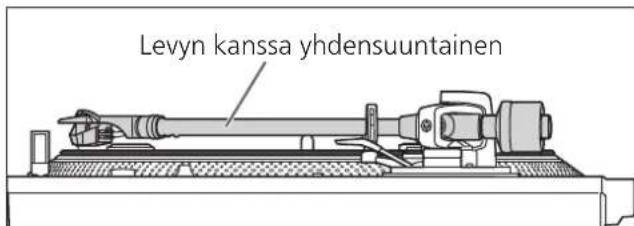

Kun äänirasian korkeutta ei tiedetä (H) tai kun mukana toimitettua rasiakelkkaa et käytetä Poista neulan suojus varoen vahingoittamasta neulaa ja vapauta varren kiinnitin.Laske varsitangon vipu, aseta neula äänilevylle ja säädä korkeussäätöä, kunnes äänivarsi ja äänilevy ovat yhdensuuntaisesti.

Jos äänirasian korkeus (H) ei riitä yhdensuuntaistamiseen, käytetään äänirasiavälikettä (ei kuulu toimitukseen).

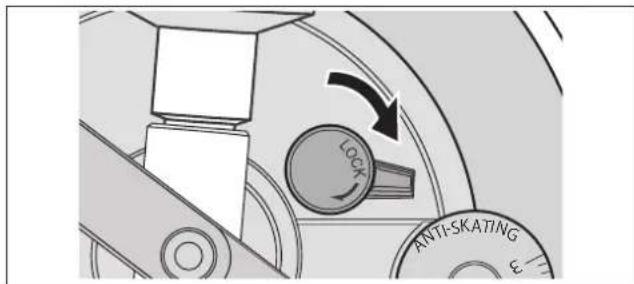

Kun varren korkeussäätö on valmis, lukitse äänivarsi kääntämällä varren lukitusnuppia.

Käännä varren lukitusnuppi ääriasentoon alla olevan kuvan mukaisesti. Tämä saattaa edellyttää hienoista voimankäyttöä.Levyn kanssa yhdensuuntainenHuomio

Varo vahingoittamasta neulan kärkeä.

Älä käytä tuotetta, kun varren lukitus on vapautettu.

Hienosäädä varren korkeus käyttämällä vesivaakaa (ei kuulu toimitukseen) siten, että äänirasia on yhdensuuntainen levyn kanssa. (Vapautettu)(Lukittu)Varsilukko

GAlkuun pääseminen Suomi (213)

Varsinostimen korkeus Tee säätö tarvittaessa äänirasiasi mukaan. Valmistelu

Laita äänilevy levylautaselle.

Poista neulan suojus varoen vahingoittamasta neulaa ja vapauta varren kiinnitin.

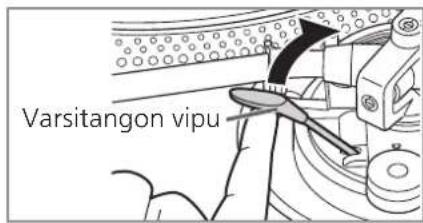

Nosta varsitangon vipua ja siirrä äänivarsi äänilevyn ylle.

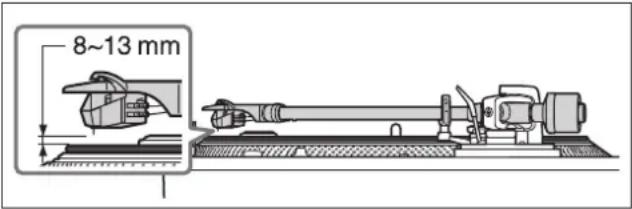

Tarkista varsinostimen korkeus (neulan kärjen ja äänilevyn pinnan välinen etäisyys). Jos säätöä tarvitaan, siirry vaiheeseen

Varsinostimen korkeus on säädetty tehtaalla 8–13 mm:iin.

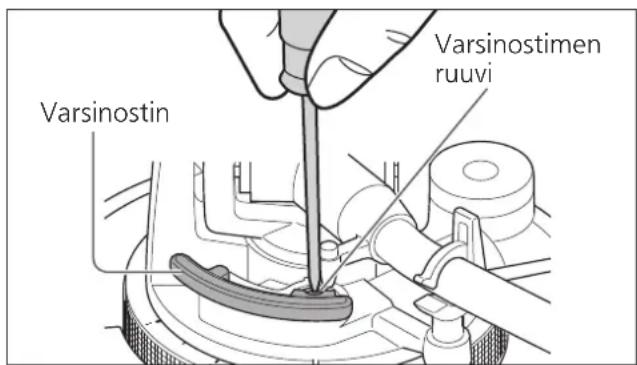

Aseta äänivarsi takaisin varrenkannattimeen ja asenna sevarren kiinnittimeen. Käännä säätöruuvia.

Ruuvin kiertäminen myötäpäivään laskee varsinostinta.

Ruuvin kiertäminen vastapäivään nostaa varsinostinta. Varsinostimen ruuvi Varsinostin

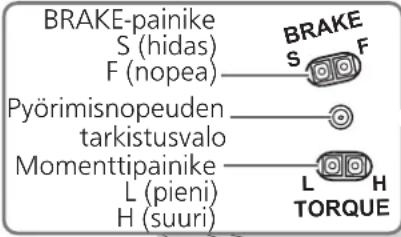

BRAKE-painike S (hidas) F (nopea) Momenttipainike L (pieni) H (suuri) Pyörimisnopeuden tarkistusvalo

Paina kevyesti painikkeen keskustaa. Käynnistysnopeus Valitse haluttu käynnistymisnopeus (vakionopeuden saavuttamisaika) kolmesta vaihtoehdosta painamalla ensin [START-STOP]-painiketta ja säätämällä sitten moottorin vääntövoimaa ruuvitaltalla. (Tehdasasetus: 3) [3] Nopea käynnistys

[1] Hidas käynnistys

Pyörimisnopeuden tarkistusvalo vilkkuu määrätyn kertamäärän valitun asetuksen mukaan painettaessa H- tai L-momenttipainiketta.

Vilkkumisen aikana vaihda asetusta painamalla H- tai L-momenttipainiketta. Esimerkki: Jos nykyinen asetus on [3] ja L-näppäintä painetaan kahdesti, asetukseksi tulee [1].

Momenttipainikkeen painamisen jälkeen pyörimisnopeuden tarkistusvalo vilkkuu määrätyn kertamäärän, joka ilmoittaa uuden asetuksen, palaa tasaisesti kaksi sekuntia ja sitten sammuu. Jarrutusnopeus [START-STOP]-painikkeen painamisen jälkeen on valittavissa viisi levylautasen jarrutusnopeutta. (Tehdasasetus: 5) [5] Pysähtyy nopeasti

[1] Pysähtyy hitaasti

F- tai S-jarrupainiketta painettaessa pyörimisnopeuden tarkistusvalo vilkkuu määrätyn kertamäärän valitun asetuksen mukaan.

Valon vilkkuessa vaihda asetusta painamalla F- tai S-jarrupainiketta. Esimerkki: Jos nykyinen asetus on [5] ja S-näppäintä painetaan kahdesti, asetukseksi tulee [3].

Jarrupainikkeen painamisen jälkeen pyörimisnopeuden tarkistusvalo vilkkuu määrätyn kertamäärän, joka ilmoittaa uuden asetuksen, palaa tasaisesti kaksi sekuntia ja sitten sammuu. Levylautasen käynnistys-/ jarrutusnopeuden säätäminenSuomi (214) Äänilevyjen soittaminen

Kierrä [ON/OFF]-nuppia kytkeäksesi laitteen päälle. Välkkyvä valo syttyy. 33-1/3 kierr./min valitaan automaattisesti ja ilmaisin [33] syttyy.

Paina [START-STOP]- painiketta. Levylautanen alkaa pyöriä. Valmistelu

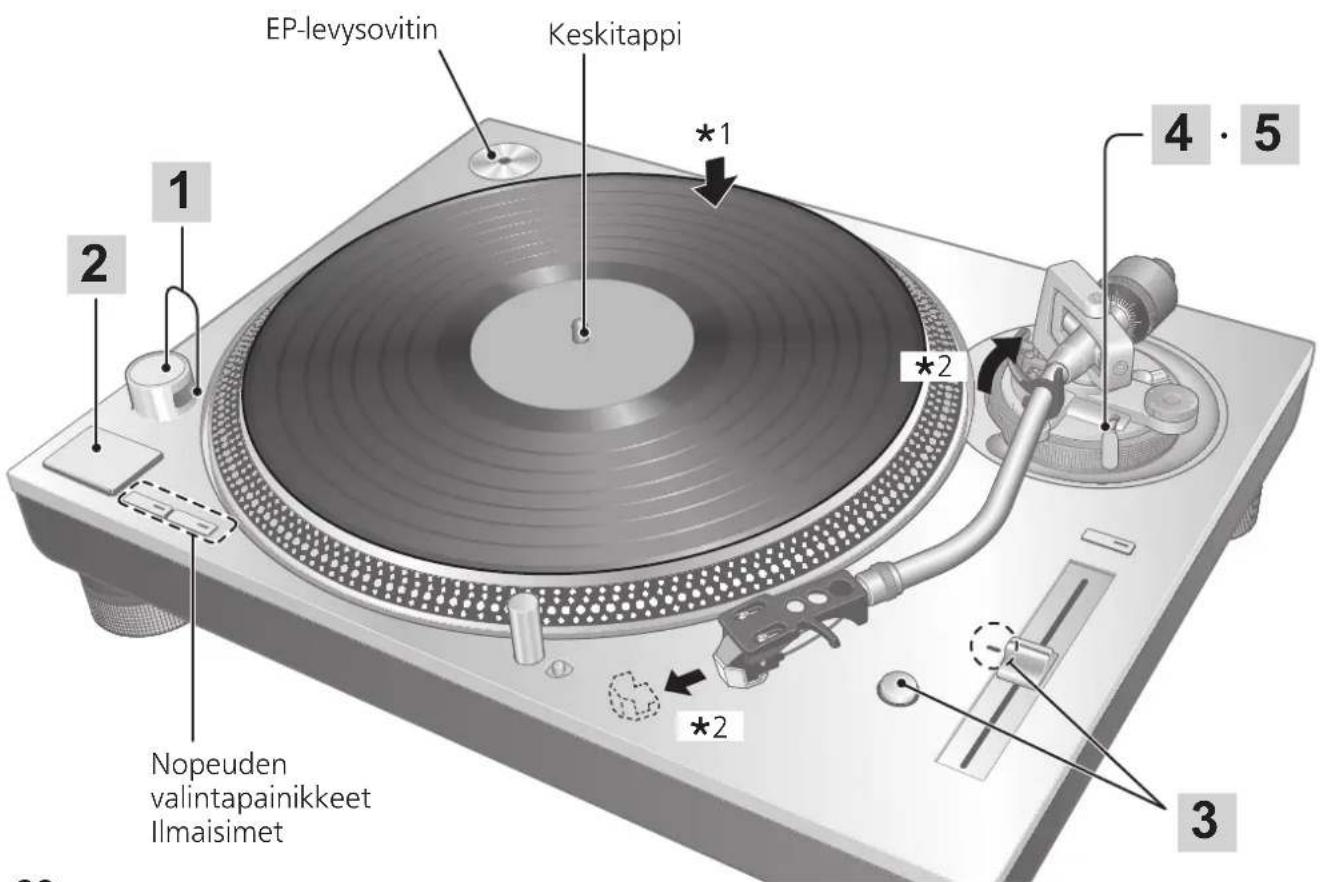

1 Aseta levy (ei kuulu toimitukseen) levylautaselle.

2 Poista neulan suojus ja vapauta varren kiinnitin.

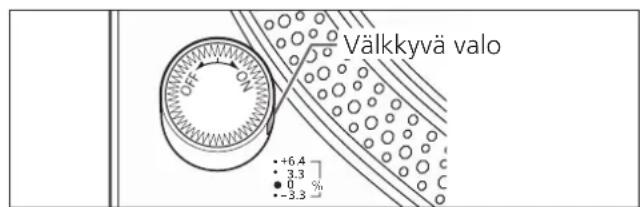

Välkkyvä valo Ilmaisin

Nopeuden valintapainikkeet Ilmaisimet

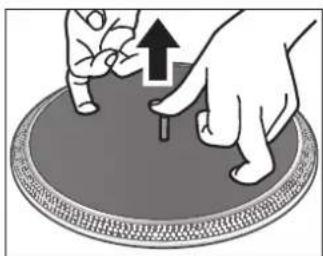

Älä paina [START-STOP]-painiketta levylautasen irrottamisen aikana. Jos [START-STOP]-painiketta on painettu epähuomiossa

Nopeudenvalintapainikkeen ([33] tai [45]) merkkivalo alkaa vilkkua.

Valon vilkkuessa sammuta laite kiertämällä [ON/OFF]-nuppia, asenna levylautanen ja käynnistä laite kiertämällä [ON/OFF]-nuppia. HuomioToistamien Suomi (215)

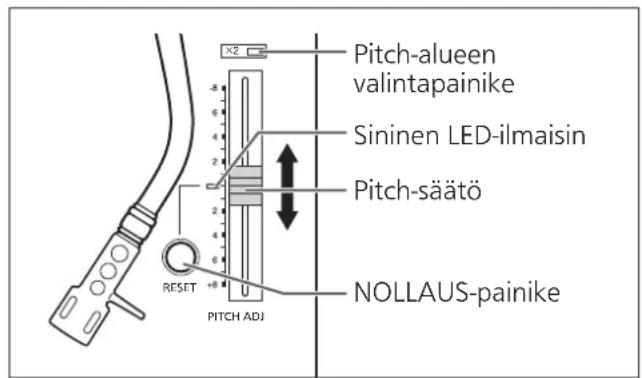

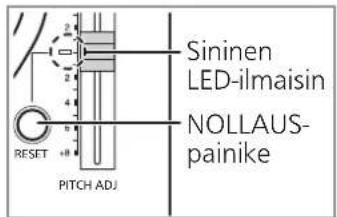

Paina [RESET]-painiketta sytyttääksesi pitch-säädön sinisen LED-lampun. Laite toistaa ennalta asetetun pitchin mukaan (33-1/3, 45 tai 78 kierr./min) riippumatta [PITCH ADJ] -asennosta.

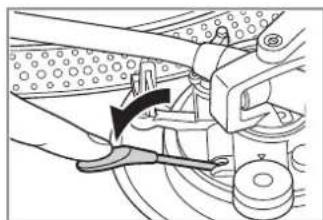

Laske varsitangon vipua hitaasti. Äänivarsi liikkuu hitaasti alas. Toisto alkaa.

Nosta varsitangon vipua, aseta äänivarsi takaisin kannattimeensa ja laske varsitangon vipua.

Paina [START-STOP]-painiketta. Elektroninen jarru pysäyttää levylautasen kevyesti.

Käännä [ON/OFF]-nuppia kytkeäksesi laitteen päälle.

Kiinnitä äänivarsi varren kiinnittimellä.

Laita neulan suojus takaisin (suojaamaan neulan kärkeä).

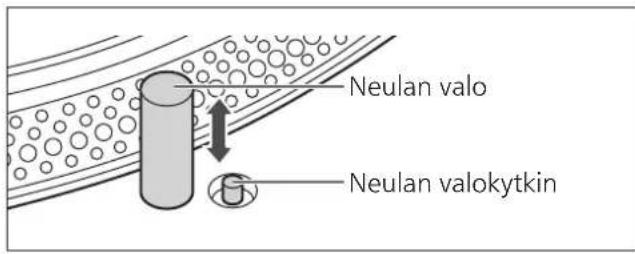

Neulan valaiseminen Neulan kärki on valaistu toiston aikana. Neulan valoNeulan valokytkin Paina neulan valokytkintä.

Neulan valo (valkoinen LED) kirkastuu ja valaisee neulaa.

Paina neulan valoa alas sammuttaaksesi valon. Huomio Paina neulan valokytkintä lujasti. Jos kytkintä painetaan kevyesti, valo voi syttyä, mutta ei kirkastu.

Toistettaessa EP-levyjä

Paina nopeuden valintapainiketta [45] ([45] syttyy).

Asenna EP-levysovitin keskitapin ylle.

Toistettaessa SP-levyjä

Paina nopeuden valintapainikkeita [33] ja [45] samanaikaisesti (78 kierr./min: [33] ja [45] syttyvät).

Käytettäessä äänilevyn vakainta (ei mukana)

Katso levynvakaimen käyttöoppaasta.

Toiston pysäyttäminen väliaikaisesti Nosta varsitangon vipua.

Neula nousee äänilevyltä.

Toisto aloitetaan uudelleen laskemalla varsitangon vipua. ヱリヵヤラチモュルンユヴユヵ NOLLAUS-painikeSininen LED-ilmaisin

Nosta varsitangon vipua ja siirrä äänivarsi äänilevyn ylle. Varsitangon vipu 23Suomi (216) Pitch-säätö (hienosäätö pitchiin)

Pitchin mittaaminen Neljä välkkyvien peilien riviä levylautasen reunoilla voivat auttaa sinua mittaamaan pitchiä. Välkkyvät peilit valaistaan välkkyvällä valolla (sininen LED), joka synkronoi digitaalisen ohjauksen tarkan taajuuden kanssa. Käytä aina sinistä LED-valoa pitchin mittaamisessa.

Paina pitch-alueen valintapainiketta valitaksesi pitch- alueen.

[×2] valo päällä: ±16 %

[×2] valo pois päältä: ±8 %

Pitch voidaan säätää n. –8 % ja +8 % tai n. –16 % ja +16 % välille valintasi mukaan.

Luvut edustavat omien säätöjesi likimääräisiä prosenttiosuuksia.

Pitch-alueen valintapainike Sininen LED-ilmaisinPitch-säätöNOLLAUS-painike

Pitchin nollaaminen esiasetettuun arvoon Paina [RESET]. Sininen LED-ilmaisin syttyy ja pitch palaa välittömästi esiasetettuun arvoon riippumatta [PITCH ADJ] -asennosta. (33-1/3, 45 tai 78 kierr./min)

Sininen LED palaa: Esiasetusta ei voi muuttaa.

Sininen LED pois: Säädettävissä [PITCH ADJ] -toiminnolla. Huomio +6,4 % pitchin muutos, kun laite on paikallaan+3,3 % pitchin muutos, kun laite on paikallaan Normaali levylautasen nopeus (33-1/3, 45 tai 78 kierr./min), kun laite on paikallaan –3,3 % pitchin muutos, kun laite on paikallaanVälkkyvät peilit 24Toistamien Huolto Suomi (217) Huolto

Osien hoito Puhdista pöly neulasta ja äänilevyltä perusteellisesti.

Ota rasiakelkka pois äänirasian kanssa ja puhdista neula pehmeällä harjalla. Harjaa se pohjasta kärkeen.

Käytä äänilevyn puhdistajaa pitääksesi levysi puhtaana. Pyyhi rasiakelkan liittimet silloin tällöin. Pyyhi rasiakelkan liittimet pehmeällä liinalla ja asenna rasiakelkka äänivarteen. Laske vahvistimen äänenvoimakkuutta tai sammuta vahvistin ennen rasiakelkan asentamista tai irrottamista. Kaiuttimesi voivat vahingoittua, jos rasiakelkkaa liikutetaan äänenvoimakkuuden ollessa päällä.

Laitteen siirtäminen Pakkaa laite uudelleen pakkaukseen, jossa se tuli. Säilytä pakkausmateriaalit myöhempää käyttöä varten. Jos sinulla ei enää ole pakkausta, toimi seuraavasti:

Ota levylautanen ja levysoittimen matto pois ja kääri ne huolellisesti.

Irrota rasiakelkka ja vastapaino äänivarresta ja kääri ne huolellisesti.

Kiinnitä äänivarsi varren kiinnittimeen ja teippaa se paikoilleen.

Kääri pääyksikkö huolellisesti peittoon tai paperiin.

WEEE-symboli Tuotteen hävittäminen EU-maiden ulkopuolella Tämä symboli on voimassa vain EU:ssa. Ota yhteyttä valtion virastoon tai jälleenmyyjään varmistaaksesi oikean hävittämistavan.

Pölysuojuksen ja kotelon puhdistaminen Pyyhi pölysuojus ja kotelo pehmeällä liinalla. Älä koske puhdistamisen aikana soittimen yläpintaan. Muussa tapauksessa soitin voi vikaantua. Kun likaa on runsaasti, väännä märkää liinaa voimakkaasti pyyhkiäksesi lian ja sen jälkeen pyyhi pehmeällä liinalla.

Älä käytä liuottimia, kuten bensiiniä, tinneriä, alkoholia, keittiöpesuainetta, kemiallista pyyhintä jne. Tämä saattaa muuttaa ulkokuoren muotoa tai irrottaa pinnoitetta.

Älä pyyhi pölysuojusta soittaessasi levyä. Tämä voi aiheuttaa staattista sähköä. Staattinen sähkö voi saada pölysuojuksen vetämään äänivartta puoleensa.

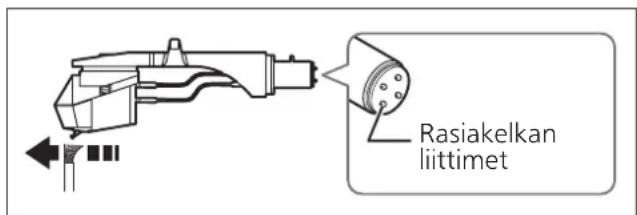

Rasiakelkan liittimet

Irrota vastapaino ja aseta äänivarren tuki äänivarren alle ennen pakkaamista uudelleen. Pakkaaminen uudelleenSuomi (218) Vianmääritys ennen huoltopyyntöä, tee alla olevat tarkastukset. Jos olet epävarma joistakin tarkastuskohdista tai jos kaaviossa osoitetut korjaustoimenpiteet eivät ratkaise ongelmaa, ota yhteyttä jälleenmyyjääsi. Ei virtaa.

Onko verkkovirtajohto kytketty pistorasiaan?

Kytke johto kunnolla pistorasiaan. (

16) On virtaa, muttei ääntä. Ääni on heikko.

Ovatko liitännät vahvistimeen / vastaanottimen PHONO-liittimiin kunnossa?

Kytke PHONO-johto vahvistimen PHONO-tuloliittimiin. (

16) Vasen ja oikea ääni ovat vaihtuneet päinvastaisiksi.

Ovatko stereoyhteyden kaapeliliitännät vahvistimeen tai vastaanottimeen päinvastoin?

Tarkista kahteen kertaan kaikki liitännät. (

Ovatko rasiakelkkaliitäntöjen johtimet äänirasian liittimiin kunnossa?

Tarkista kahteen kertaan kaikki liitännät. (

13) Toiston aikana kuuluu kohinaa.

Onko stereoliitäntäkaapelin lähellä muita laitteita tai niiden verkkovirtajohtoja?

Pidä laitteet ja niiden verkkovirtajohdot erillään tästä laitteesta.

Onko maadoitusjohto kytketty?

Varmista, että maadoitusjohto on kytketty oikein. (

16) Strobovalo tai sininen merkkivalo vilkkuu. Suorita seuraava toimenpide, kun strobovalo tai sininen merkkivalo vilkkuu. Tämä ongelma voidaan hoitaa.

Käännä [ON/OFF]-nuppi OFF-asentoon.

Vedä pistoke pois, odota kolme sekuntia ja aseta pistoke takaisin.

Käännä [ON/OFF]-nuppi ON-asentoon ja paina [START-STOP]-painiketta pyörittääksesi levylautasta.

Jos strobovalo tai sininen merkkivalo vilkkuu uudelleen, tarkista mikä valoista vilkkuu ja ota yhteyttä huoltoon. Vianmääritysopas 26Huolto Suomi (219) Tekniset tiedot Yleinen Virtalähde 110 - 240 VAC, 50/60 Hz Virrankulutus 11 W (virta PÄÄLLÄ) 0,2 W (virta POIS PÄÄLTÄ) Mitat (L×K×S) 453 x 173 x 372 mm Massa Noin 11,5 k

Käyttölämpötila 0 – 40 °C Ilmankosteus 35 % – 80 % RH (ilman tiivistymistä) Levylautasen osuus Tyyppi Suoravetoinen levysoitinjärjestelmä (manuaalinen) Ohjausmenetelmä Suoraveto Moottori Harjaton tasavirtamoottori Levylautanen Alumiinipainevalukotelo Halkaisija: 332 mm Massa: Noin 2,5 k

(kumilevy mukaan lukien) Levylautasen nopeudet 33-1/3, 45 ja 78 kierr./min Muuttuva pitch- alue ±8 % ja ±16 % Käynnistysvääntömomentti 2,2 k

-cm Heräämisominaisuudet 0,7 s pysähdyksestä 33-1/3 kierr./min Jarrutusjärjestelmä Elektroninen jarru Huojunta ja värinä 0,025 % W.R.M.S. (JIS C5521) Kumina 78 dB (IEC 98A -painotettu) Äänivarren osuus Tyyppi Staattisesti tasapainotettu tyyppi Hyötypituus 230 mm Ylitys 15 mm Virhekulman seuranta Arvojen 2° 32' (30 cm:n äänilevyn ulommalla uralla (12-tuumainen)) sisällä Arvojen 0° 32' (30 cm:n äänilevyn sisemmällä uralla (12-tuumainen)) sisällä Poikkeamakulma 22° Varsikorkeuden säätöalue

Neulanpaineen säätöalue 0–4

Soveltuvan äänirasian paino (Ilman lisäpainoa) 5,6–12,0

(rasiakelkka mukaan lukien) (lisäpainon kanssa) 10,0–16,4

(rasiakelkka mukaan lukien) Rasiakelkan kaapelikenkä 1,2 mm
