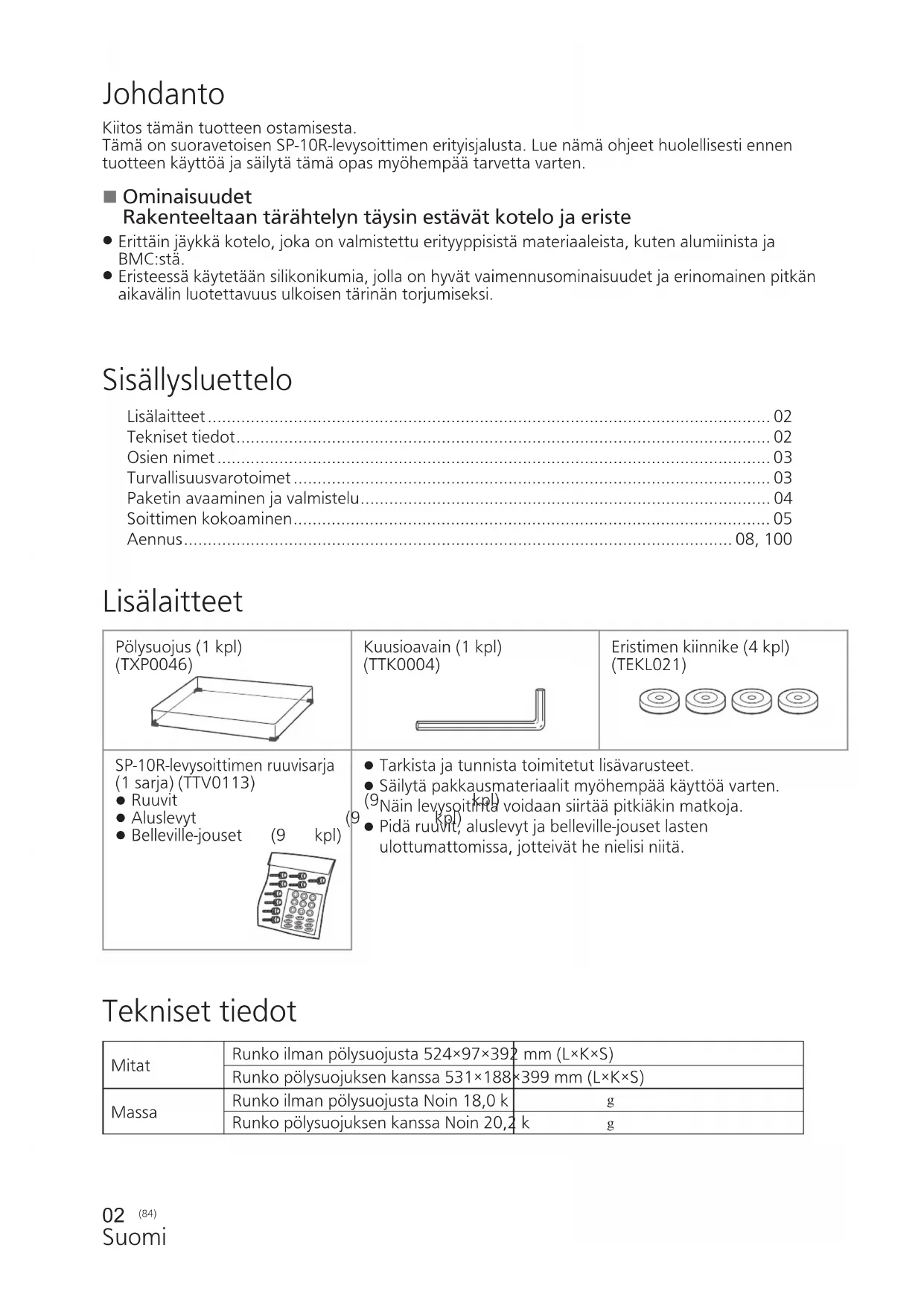

KÄYTTÖOHJE SH1000R TECHNICS

Kiitos tämän tuotteen ostamisesta.

Tämä on suoravetoisen SP-10R-levysoittimen erityisjalusta. Lue nämä ohjeet huolellisesti ennen tuotteen käyttöä ja säilytä tämä opas myöhempää tarvetta varten.

Ominaisuudet

Rakenteeltaan tärähtelyn täysin estävät kotelo ja eriste

• Erittäin jäykkä kotelo, joka on valmistettu erityyppisistä materiaaleista, kuten alumiinista ja BMC:stä.
• Eristeessä käytetään silikonikumia, jolla on hyvät vaimennusominaisuudet ja erinomainen pitkän aikavälin luotettavuus ulkoisen tärinän torjumiseksi.

Sisällysluettelo

Lisälaitteet 02
Tekniset tiedot....02
Osien nimet 03
Turvallisuusvarotoimet 03
Paketin avaaminen ja valmistelu....04
Soittimen kokoaminen....05
Aennus....08,100

Lisälaitteet

Pölysuojus (1 kpl)(TXP0046)	Kuusioavain (1 kpl)(TTK0004)	Eristimen kiinnike (4 kpl)(TEKL021)
SP-10R-levysoittimen ruuvisarja(1 sarja) (TTV0113)● Ruuvit● Aluslevyt● Belleville-jouset (9 kpl)	● Tarkista ja tunnista toimitetut lisävarusteet.● Säilytä pakkausmateriaalit myöhempää käyttöä varten.(9 Näin levysoitinta voidaan siirtää pitkiäkin matkoja.● Pidä ruuvit, aluslevyt ja belleville-jouset lasten ulottumattomissa, jotteivät he nielisi niitä.

Tekniset tiedot

Mitat	Runko ilman pölysuojusta 524×97×392 mm (L×K×S)
	Runko pölysuojuksen kanssa 531×188×399 mm (L×K×S)
Massa	Runko ilman pölysuojusta Noin 18,0 k	g
	Runko pölysuojuksen kanssa Noin 20,2 k	g

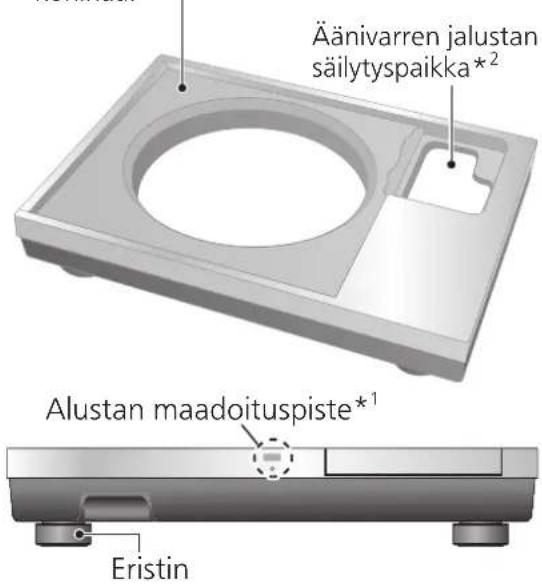

Osien nimet

SP-10R-levysoittimen rungon kiinnityspaikka

- SP-10R-levysoittimen rungon asentamisen yhteydessä eristimiä ei saa kiinnittää tähän. Muussa tapauksessa seurauksena voi olla kohinaa.

Äänivarren jalustan säilytyspaikka*² Alustan maadoituspiste*¹ Eristin

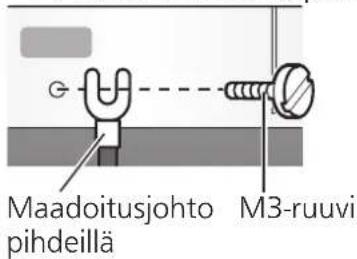

*1 Alustan maadoituspiste

Maadoitusjohto pihdeillä M3-ruuvi

M3-ruuvi (karkea kierre) 13 mm tai vähemmän 12 mm tai vähemmän

Periaatteessa alustan maadoituspistettä ei tarvitse liittää.

Jos olet huolestunut kohinasta, tee kytkentä alla kuvatulla tavalla.

Kohina voi vähentyä, vaikka se riippuu käyttöympäristöstä.

①Käyttäessäsi kaupallisesti saatavaa M3-ruuvia, liitä maadoitusjohto, jossa on pihdit, alustan maadoituspisteeseen.

②Kytke maadoitusjohto vahvistimen maadoitusliitäntään.

● Käytä johtavaa ruuvia.

*2 SP-10R-levysoittimen rungon äänivarren jalustan normaali asennuspaikka (⇒05) on tämä.

Turvallisuusvarotoimet

VAROITUS

- Älä jätä pienikokoisia osia pienten lasten ulottuville. Niiden vahingossa tapahtuva nieleminen on haitallista. -Jos pienikokoinen osa on nielty, ota välittömästi yhteyttä lääkäriin.

VAARA

- Sijoita laite tasaiselle pinnalle. Laitetta ei saa asentaa korkealle, epätasaiselle alustalle eikä paikkaan, jossa se on alttiina tärinöille tai iskuille.

-Laite voi kiepsahtaa ympäri tai pudota, mikä voi aiheuttaa henkilövahinkoja.

- Laiteen päälle ei saa asettaa painavia esineitä eikä sen päälle saa astua. -Laite voi kiepsahtaa ympäri tai pudota, mikä voi aiheuttaa henkilövahinkoja.

- Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle.

- Laitetta ei saa asentaa erittäin korkeassa lämpötilassa. Ulkoinen kotelo ja sisäosat voivat heiketä.

-Suojattava erityisesti suoralta auringonvalolta. Ei saa asentaa lähelle lämmitintä.

- Kahden tai useamman henkilön pitäisi aina olla mukana rungon pois ottamisessa ja kuljettamisessa. -Niin tekemällä voidaan aiheuttaa tämän laitteen kaatuminen sekä henkilövahinkoja tai tämän laitteen toimintahäiriö.

- Varo jättämästä sormia pölysuojuksen väliin. Loukkaantumisvaara. -Lapsia on pidettävä erityisesti silmällä.

Paketin avaaminen ja valmistelu

Huomautuksia tavaroiden pakkauslaatikosta poistamisesta ja kuljettamisesta

Huomio

- Kahden tai useamman henkilön pitäisi aina olla mukana rungon pois ottamisessa ja kuljettamisessa.

- Varo, ettet menetä tasapainoa, jos nostat laitetta käsin niin, ettet ole optimaalisessa asennossa.

- Saatat vahingoittaa selkääsi.

- Voit menettää tasapainon portaissa ja vastaavissa ja loukkaantua sen vuoksi.

- Varo, etteivät sormesi jää kiinni ottaessasi runkoa esiin.

- Varo, etteivät sormesi jää rungon pohjan ja lattian väliin.

- Säilytä pakkausmateriaalit myöhempää käyttöä varten. Ennen etäisyyksien päähän siirtämistä esim. muuton yhteydessä pakkaa laite pakkauksesta purkamiseen nähden päinvastaisessa järjestyksessä.

- Ota tavarat esiin sen jälkeen kun olet päättänyt asennuspaikan.

- Katso asennusta koskevat huomautukset kohdasta "Aennus" (⇒08).

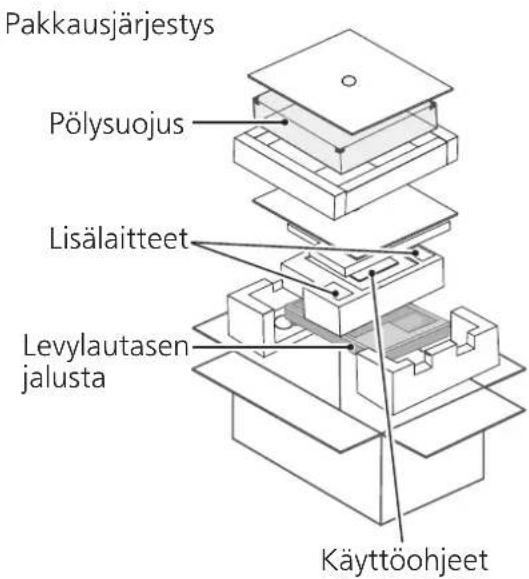

Pakkausjärjestys Pölysuojus Lisälaitteet Levylautasen jalusta Käyttöohjeet

① Ota esiin pölysuojus ja käyttöohjeet.

- Pidä lisävarusteet lasten ulottumattomissa.

- Levylautasen jalusta ja pölysuojus on kääritty suoja-arkkeihin.

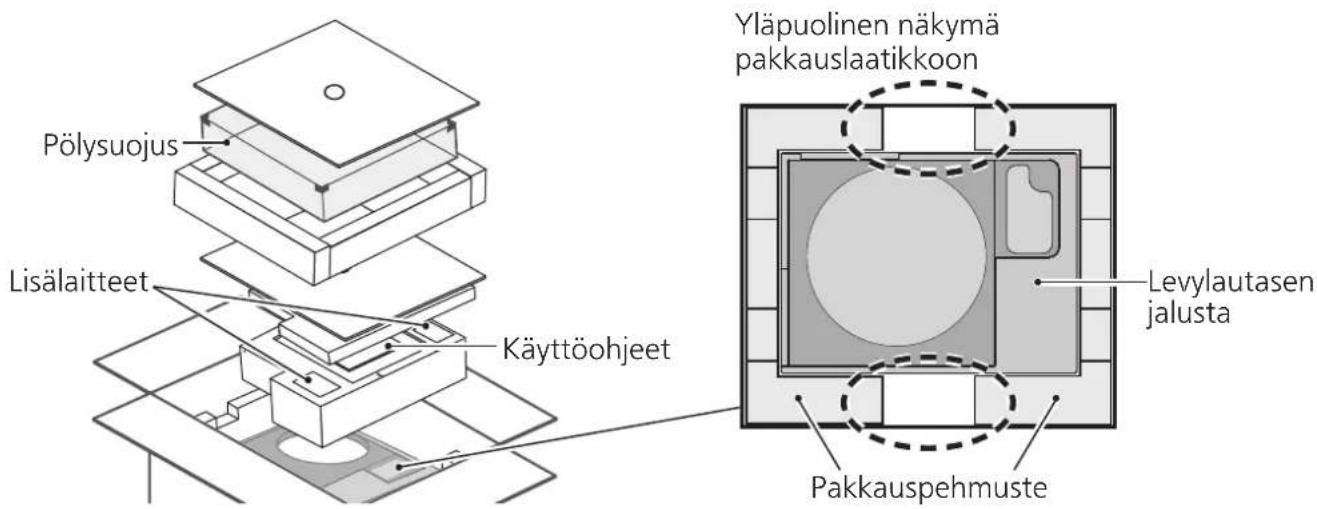

Pölysujus Yläpuolinen näkymä pakkauslaatikkoon Lisälaitteet Käyttöohjeet Levylautasen jalusta Pakkauspehmuste

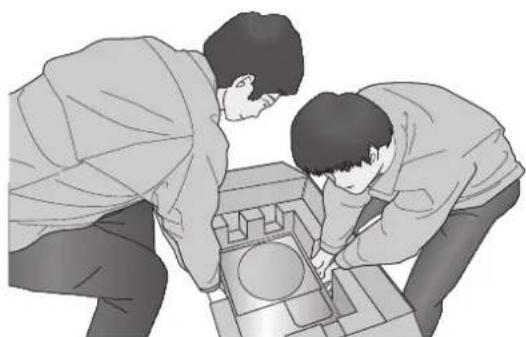

②Laita kätesi pakkauspehmusteiden väliin (①katkoviivalla merkitty alue pakkauslaatikon ylänäkymässä) ja nosta runko hitaasti ulos.

Suorita tämä toimenpide aina kahden tai useamman henkilön voimin.

- Ole hyvin varovainen nostaessasi runkoa.

- Pitele runkoa pohjasta, jotta et menettäisi otettasi siitä.

- Käytä molempia käsiä, jotta et menettäisi tasapainoa.

Soittimen kokoaminen

Ennen kuin kokoat soittimen

• Levylautasen kokoamis- ja irrottamisohjeet löytyvät SP-10R-levysoittimen käyttöohjeista.
• Äänivarren asentamisen yhteydessä käytä erikseen ostettavaa äänivarren jalustaa (SH-TB10). Katso asentamiseen liittyvät lisätiedot asennettavan äänivarren käyttöohjeista. Valitse alla luetelluista mallinumeroista lyhyen äänivarren jalusta silloin, kun asennat äänivarren jalustan sen normaaliin asennuspaikkaan.

Asenna jalustalevy SH-TB10-S äänivarren jalustan normaaliin asennuspaikkaan katsomalla asentamista käsittelevä kohta (⇒ 100).

Äänivarren jalusta	Äänivarsi (Lyhyen)
	Tuettu valmistaja	Mallinumero
SH-TB10RT1-S ortofon AS-212S, RS-212D
SH-TB10TC1-S Technics EPA-100mk2
SH-TB10JL1-S JELCO	SA-250
SH-TB10SM1-S SME	M2-9R

Asenna äänivarsi SP-10R-levysoittimen runkoon.

1 Kiinnitä äänivarsi äänivarren jalustaan.

- Katso äänivarren esite.

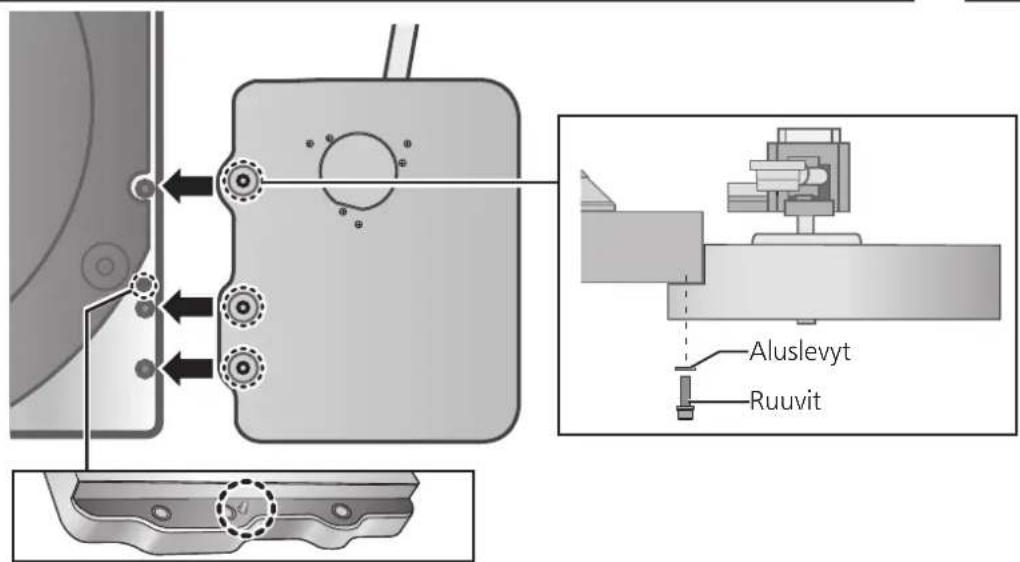

2 Asenna äänivarren jalusta SP-10R-levysoittimen runkoon.

• Kiinnitä sopivaan paikkaan.
• Sovita äänivarren jalustan ulokkeet ja ruuvinreiät SP-10R-levysoittimen runkoon ja kiristä jalusta (kolmesta kohtaa) kuusioavaimella käyttämällä äänivarren jalustan mukana toimitettuja kiinnitysruuveja ja aluslevyjä.

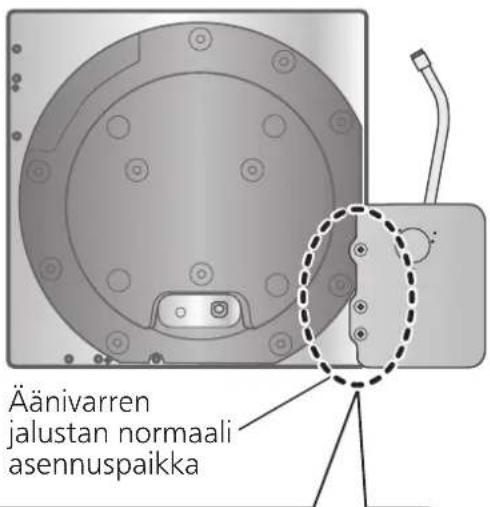

Äänivarren jalustan normaali asennuspaikka

Aluslevyt Ruuvit

Aseta paikalleen työntämällä äänivarren jalustan tappi tapinreikään.

Levylautasen jalustan asentaminen

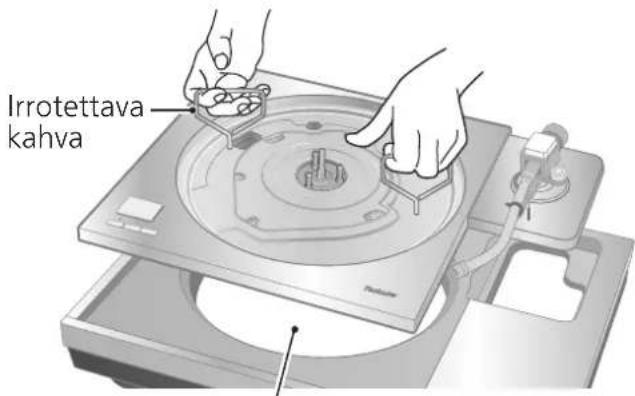

1 Kiristä SP-10R-levysoittimen mukana toimitetut irrotettavan kahvan ruuvit (kahdesta kohtaa) SP-10R-levysoittimen rungossa oleviin irrotettavan kahvan kiinnitysreikiin.

Huomio

- Kiristä irrotettava kahva kiertämällä sitä vähintään viisi kertaa. Jos olet kiristänyt sen loppuun asti, löysää hieman. Älä kiristä sitä tiukalle.

2 Nosta SP-10R-levysoittimen runko hitaasti ja aseta se levylautasen jalustalle.

- Varo takertumasta ohjausyksikön liitäntäjohtoon.

Irrotettavan kahvan kiinnitysreikä

Irrotettava kahva

Pujota ohjausyksikön liitäntäjohto levylautasen jalustan läpi.

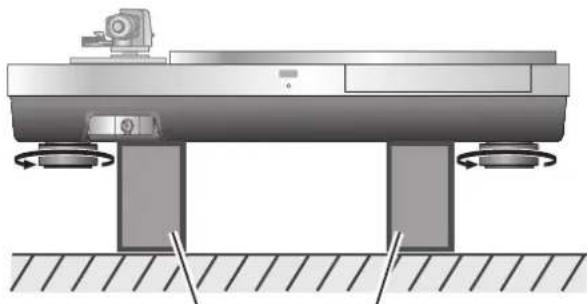

3 Irrota eristimet.

- Nosta runko laittamalla sen alle kaksi pakkauspehmustetta ja kierrä eristimiä vastapäivään (vasemmalle) alhaalta katsottuna.

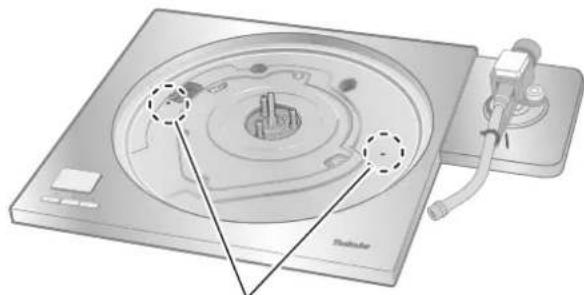

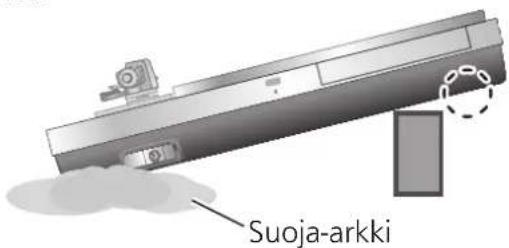

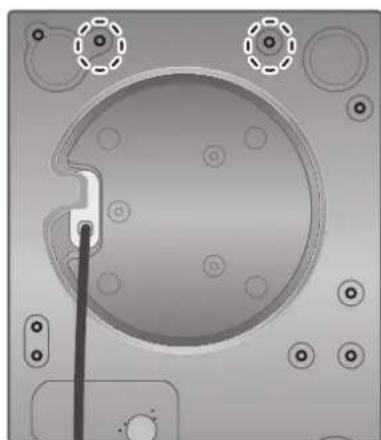

4 Aseta yksi pakkauspehmuste rungon alle siten, että runko asettuu kulmaan, ja kiristä SP-10R-levysoittimen ruuvisarja käyttämällä lisävarusteena toimitettua kuusioavainta. (Oikea olevassa kuvassa esitetyt kaksi kohtaa)

- Kiinnitä ruuvi, aluslevy ja Belleville-jousi alla esitetyssä järjestyksessä.

Kiinnittämisjärjestys Belleville-jouset Aluslevyt Ruuvit

Suoja-arkki

5 Aseta runko pystysuoraan kyljelleen rungon mukana toimitetun suoja-arkin päälle.

• Varmista, ettei suojaarkin alla ole pinnasta koholla olevia esineitä, kuten ruuveja.
• Varo, ettei runko pääse kallistumaan ja kaatumaan.

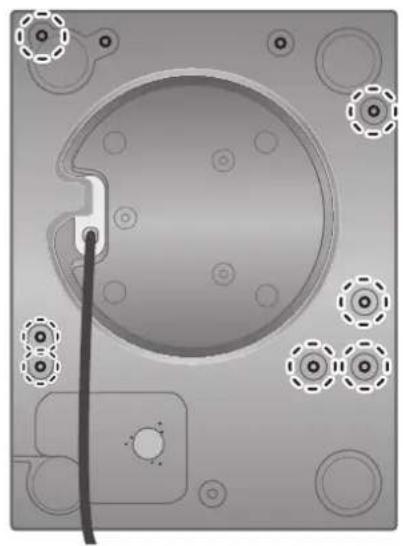

6 Kiristä SP-10R-levysoittimen ruuvisarja lisävarusteena toimitetulla kuusioavaimella. (Oikea olevassa kuvassa esitetyt seitsemän kohtaa)

- Tarkista, että kaikki yhdeksän ruuvia, mukaan lukien kaksi vaiheessa 4 kiristettyä, on kiristetty tiukasti.

7 Liitä eristimet soittimeen.

- Nosta runko laittamalla sen alle kaksi pakkauspehmustetta ja kierrä eristimiä myötäpäivään (oikealle) alhaalta katsottuna.

8 Levylautasen asentaminen SP-10R-levysoittimen runkoon.

- Katso kohta "Levylautasen asennus" SP-10R-levysoittimen käyttöohjeista.

Suoja-arkki

IAsenna laite vaakasuoralle pinnalle, joka on suojattu tärinältä.

Pidä laite mahdollisimman kaukana kaiuttimista.

*Katso kohta "Huomautuksia asennuksesta" sekä SP-10R-levysoittimen käyttöohjeet.

• Jos laite tärisee asennuksen yhteydessä, säädä asettamalla eristimet. (⇒alla)
• Älä vedä laitetta väkisin asentamisen jälkeen. Muuten eristin tai lattian pinta voi vahingoittua.
• Suorita tämä toimenpide aina kahden tai useamman henkilön voimin.

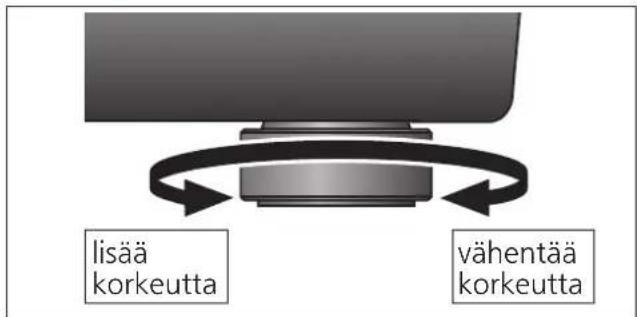

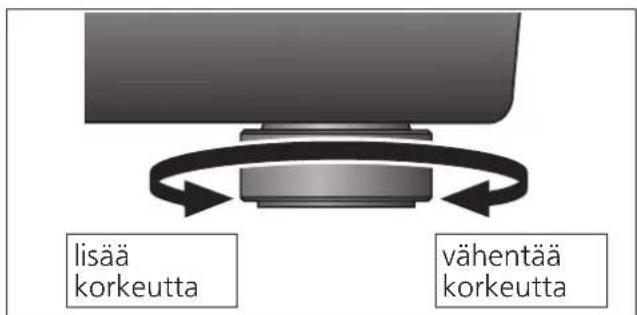

Korkeuden säätäminen laitteen saamiseksi vaakatasoon

1 Nosta pääyksikköä kääntääksesi eristeitä ja säätääksesi korkeutta.

• Myötäpäivään (oikealle) alhaalta katsottuna: Ala-asennossa
• Vastapäivään (vasemmalle) alhaalta katsottuna: Yläasennossa

Huomio

- Älä käännä eristimiä liian pitkälle. Tällöin ne saattavat lähteä irti tai vahingoittua.

lisää korkeutta vähentää korkeutta

On suositeltavaa käyttää laitetta normaalisti ilman eristimen kiinnikkeitä.

Käytä eristimen kiinnikkeitä asennusympäristön mukaan tai halutessasi.

• Tärinänvaimennus ei ole käytössä ja rakenteesta tuleejäykkä, kun eristimen kiinnikkeet on kiinnitetty.
• Joissain asennusympäristöissä voi kuulua ujellusta.
• Eristimen kiinnikkeen kiinnittäminen voi aiheuttaa ujellusta.

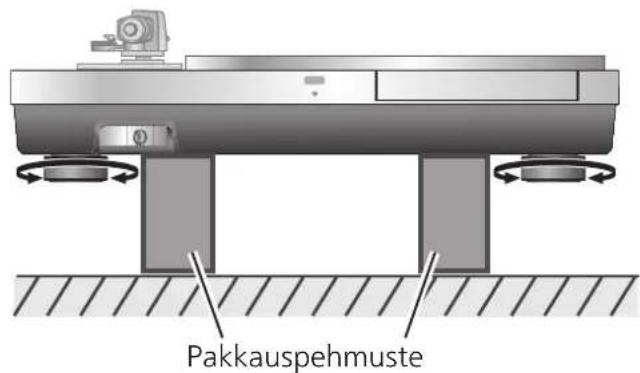

1 Irrota eristimet.

- Suorita tämä asettamalla pakkauspehmuste tai vastaava laitteen alle.

2 Kiinnitä eristimen kiinnike ruuvaamalla se eristimeen.

- Tämä saa eristimen pehmusteominaisuuden katoamaan.

Eristimen kiinnike Pehmuste

3 Kiinnitä eristimet.

Huomio

- Varo, ettet menetä tasapainoa.

Pakkauspehmuste

lisää korkeutta vähentää korkeutta

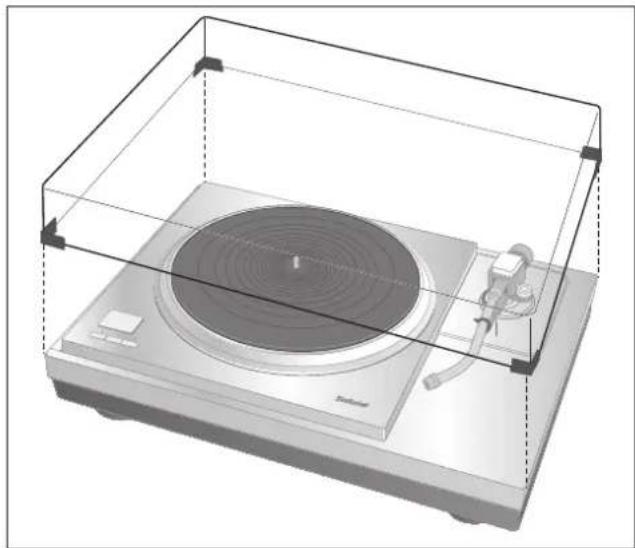

Asenna pölysuojus

1 Samalla kun pitelet pölysuojusta molemmilta puolilta, aseta se paikalleen kohdistamalla sen neljä kulmaa laitteen neljän kulman kanssa.

- Kuin poistat pölysuojuksen, nosta se suoraan ylös.

Seuraava äänivarren jalustan ja äänivarren yhdistelmä aiheuttaa pölysuojuksen kanssa käytettynä häiriöitä. Näin ollen irrota pölysuojus.

Äänivarren jalusta	Äänivarsi (Lyhyen)
	Tuettu valmistaja	Mallinumero
SH-TB10JL1-S J	ELCO SA-250

• Älä käytä pölysuojusta, jos olet liittänyt toisen äänivarren.
• Poista pölysuojus soittaessasi levyjä.

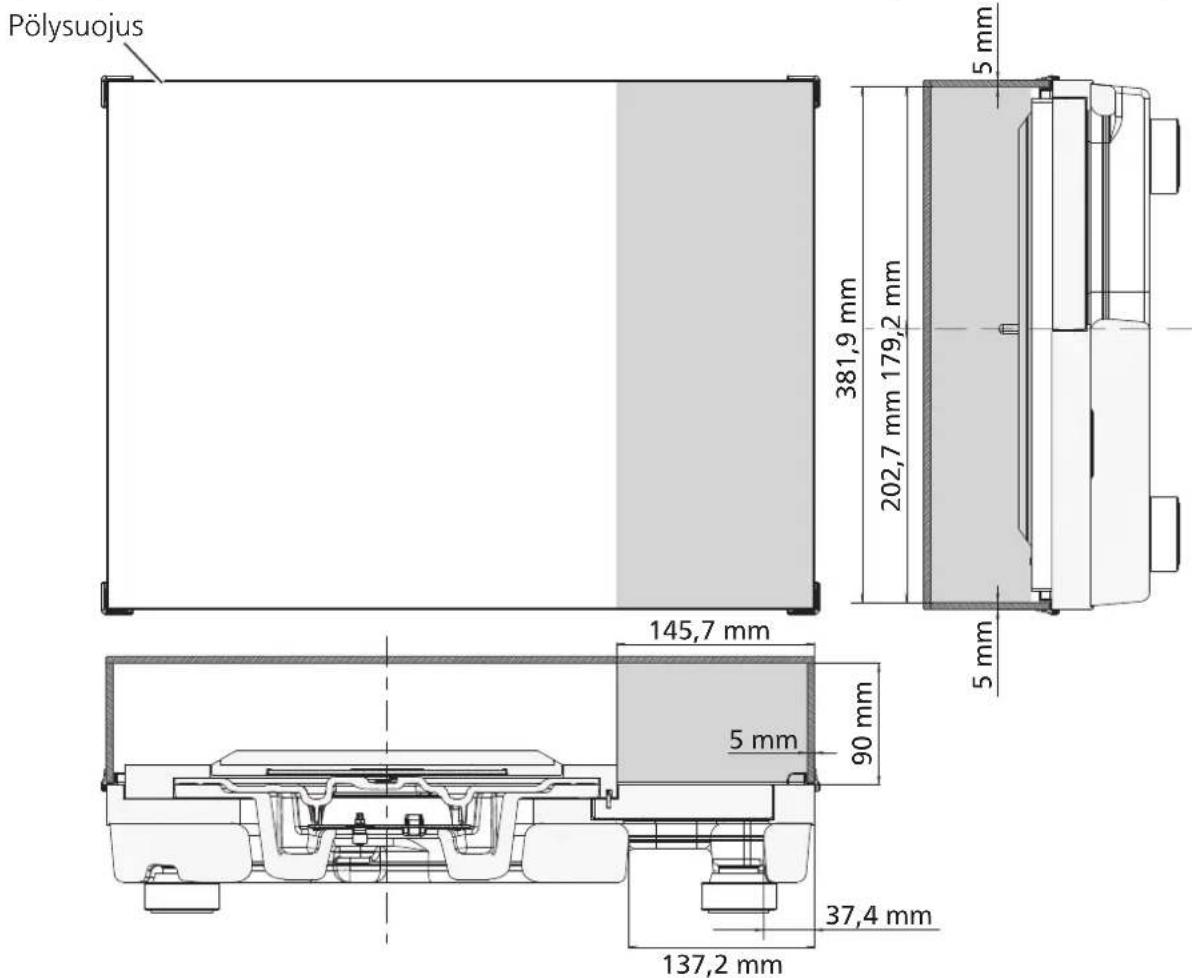

Pölysuojuksen asennuksessa huomioitava liikkumavara ( : Liikkumavara)

Pölysuojus 381,9 mm 202,7 mm 179,2 mm 5 mm 145,7 mm 5 mm 90 mm 5 mm 37,4 mm 137,2 mm
