BRUKSANVISNING SH1000R TECHNICS

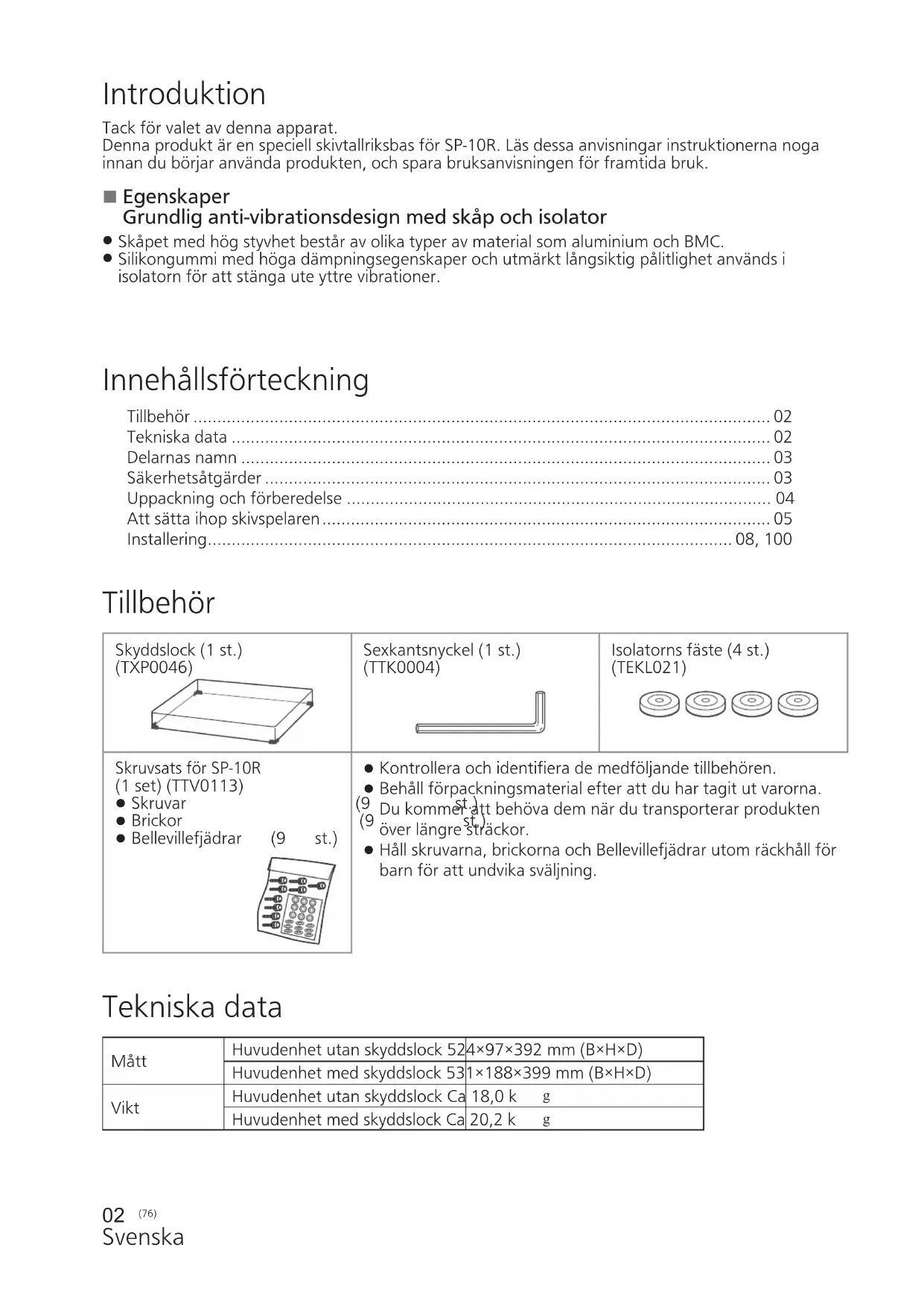

Tack för valet av denna apparat.

Denna produkt är en speciell skivtallriksbas för SP-10R. Läs dessa anvisningar instruktionerna noga innan du börjar använda produkten, och spara bruksanvisningen för framtida bruk.

Egenskaper

Grundlig anti-vibrationsdesign med skåp och isolator

• Skåpet med hög styvhet består av olika typer av material som aluminium och BMC.
• Silikongummi med höga dämpningsegenskaper och utmärkt långsiktig pålitlighet används i isolatorn för att stänga ute yttre vibrationer.

Innehållsförteckning

Tillbehör 02

Tekniska data 02

Delarnas namn 03

Säkerhetsåtgärder 03

Uppackning och förberedelse 04

Att sätta ihop skivspelaren 05

Skyddslock (1 st.)(TXP0046)	Sexkantsnyckel (1 st.)(TTK0004)	Isolators fäste (4 st.)(TEKL021)
Skruvsats för SP-10R(1 set) (TTV0113)● Skruvar● Brickor● Bellevillefjädrar (9 st.)	● Kontrollera och identifiera de medföljande tillbehören.● Behåll förpackningsmaterial efter att du har tagit ut varorna.(9 St.) Du kommer att behöva dem när du transporterar produkten (9 över längre sträckor.● Håll skruvarna, brickorna och Bellevillefjädrar utom räckhåll för barn för att undvika sväljning.

Tekniska data

Mått	Huvudenhet utan skyddslock 52	4×97×392 mm (B×H×D)
	Huvudenhet med skyddslock 53	1×188×399 mm (B×H×D)
Vikt	Huvudenhet utan skyddslock Ca	18,0 k g
	Huvudenhet med skyddslock Ca	20,2 k g

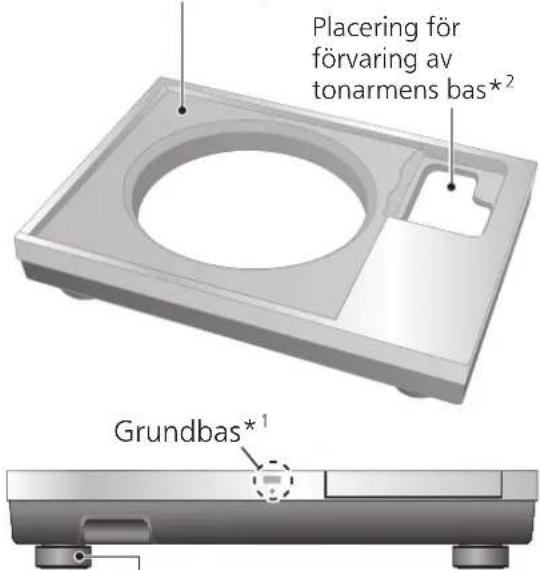

Delarnas namn

Placering för montering av huvudenheten SP-10R

- Fäst inte isoleringsfötter här vid montering av SP-10R huvudenhet. Detta kan orsaka oljud.

Placering för förvaring av tonarmens bas*² Grundbas*¹

Isoleringsfötter

*1 Grundbas

Jordledning med drag

M3 skruv (grov tråd) 13 mm eller mindre 12 mm eller mindre

I grund och botten är det inte nödvändigt att ansluta grundbasen.

Om du är orolig över bullret, anslut så som beskrivet nedan. Bullret kan minska, men det beror på din användningsmiljö.

①Använd en kommersiellt tillgänglig M3 skruv, sätt fast en jordledning med drag till grundbasen.
②Anslut jordkabeln till jordkopplingen på förstärkaren.
● Använd en ledande skruv.

*2 Tonarmsbasen som är monterad på standardläget (⇔05) för montering av tonarmsbasen på huvudenheten SP-10R kan förvaras här.

Säkerhetsåtgärder

WARNING

• Förvara inte smådelar inom räckhåll för små barn.
  Oavsiktlig sväljning av ett sådant föremål har en skadlig effekt på kroppen.
  -Om ett sådant föremål har svalts, kontakta läkare omgående.

FÖRSIKTIGHET

• Placera den här enheten på en jämn yta.
  Installera inte produkten på en plats högt upp, en ojämn plats eller platser med vibrationer eller stötar.
  -Produkten kan välta eller falla, vilket kan leda till personskador.

- Placera inte tunga föremål på produkten och kliv inte på den.

-Produkten kan välta eller falla, vilket kan leda till personskador.

- Ställ inga föremål med öppen låga, så som ett tänt stearinljus, ovanpå enheten.

- Installera inte produkten i en extremt hög temperatur.

Ytterkåpan och de inre delarna kan försämras.

-Särskilt viktigt är att inte utsätta den för direkt solljus och att inte placera den nära ett värmeelement.

- Var alltid två eller flera personer då ni tar ut och transporterar huvudenheten.

-Om du gör det kan den här enheten falla ned vilket kan leda till personskadoreller funktionsfel på enheten.

- Var försiktig så att fingrarna inte fastnar i skyddslocket.

Dina fingrar kan skadas.

-Håll särskilt noga kontroll på barn.

Uppackning och förberedelse

Anmärkningar för att ta ut varorna från förpackningslådan och transportera

Observera

• Var alltid två eller flera personer då ni tar ut och transporterar huvudenheten.
• Var försiktig så du inte förlorar balansen om du lyfter enheten med dina händer i en icke-optimal position.

• Du kan skada din rygg.

- Du kan förlora balansen i trappor och liknande, vilket kan leda till skada.

• Var försiktig så att du inte klämmer fingrarna när du tar ut huvudenheten.
• Var försiktig så att du inte klämmer fingrarna i glipan mellan huvudenhetens botten och golvet.
• Behåll förpackningsmaterialet efter att du har tagit ut varorna. Packa produkten i omvänd ordning mot uppackning innan den flyttas långt, till exempel när du flyttar till ett annat hus.
• Ta ut varorna efter att ha bestämt platsen för installation.
• För anvisningar gällande installation, se "Installering" (⇒ 08).

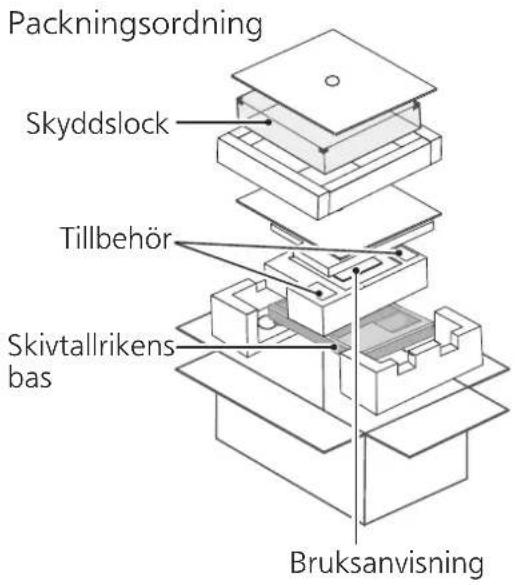

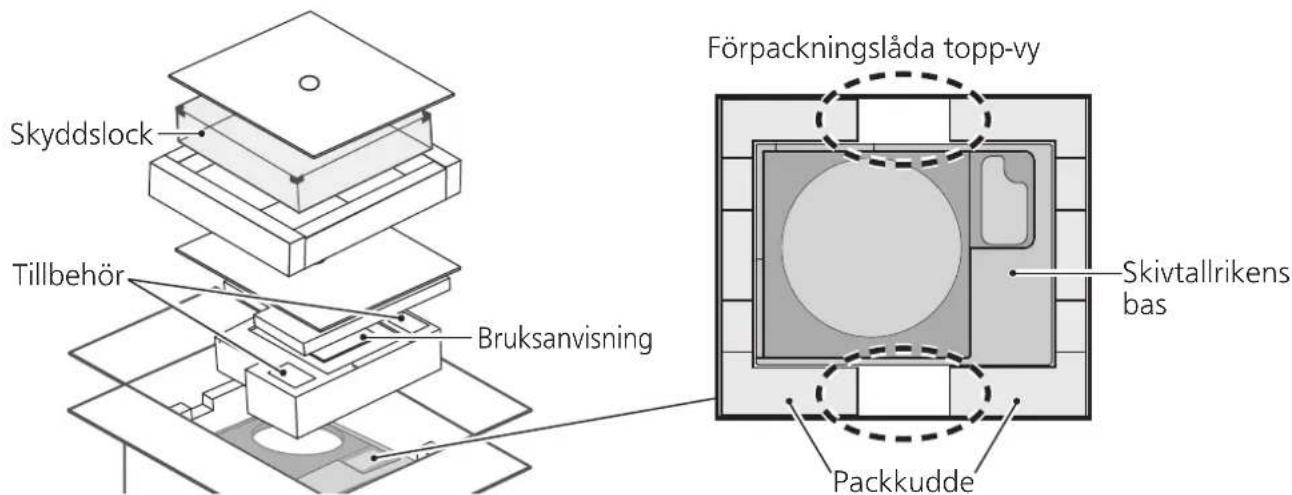

Packningsordning Skyddslock Tillbehör Skivtallrikens bas Bruksanvisning

①Ta fram skyddslocket och bruksanvisningen.

• Förvara tillbehören utom räckhåll för barn.
• Skivtallrikens bas och skyddslocket är inslagna i skyddsark.

Skyddslock Tillbehör Bruksanvisning Förpackningslåda topp-vy Skivtallrikens bas Packkudde

②Placera händerna mellan packkuddarna (①prickad linje i förpackningens topp-vy) och lyft upp huvudenheten långsamt för att ta ut den.

Utför alltid denna uppgift med två eller flera personer.

• Var försiktig när du lyfter upp huvudenheten.
• Håll huvudenheten underifrån för att förhindra att den glider ur dina händer.
• Utför uppgiften med båda händerna för att inte tappa balansen.

Lyft upp uppgiftsbilden

Att sätta ihop skivspelaren

Innan du sätter samman spelaren

- För att montera eller ta bort skivtallriken, se bruksanvisningen för SP-10R.

- Använd tonarmsbasen (SH-TB10) som säljs separat när du monterar en tonarm. För information om hur du monterar, se bruksanvisningen för tonarmen som ska monteras. Välj en kort tonarmbas bland modellnumren som anges nedanför när du monterar den i standardläget för montering av tonarmsbasen.

För att montera SH-TB10-S i standardläget för montering av tonarmsbasen, se avsnittet angående installation (⇒100).

Bas Tonarm	Tonarm (Kort)
	Tillverkare som stöds	Modellnummer
SH-TB10RT1-S ortofon	AS-212S, RS-212D
SH-TB10TC1-S Technics	EPA-100mk2
SH-TB10JL1-S JELCO	SA-250
SH-TB10SM1-S SME	M2-9R

Montera tonarmen på huvudenheten SP-10R

1 Montera din tonarm på basen för tonarmen.

- Hänvisa till din broschyr för tonarmen.

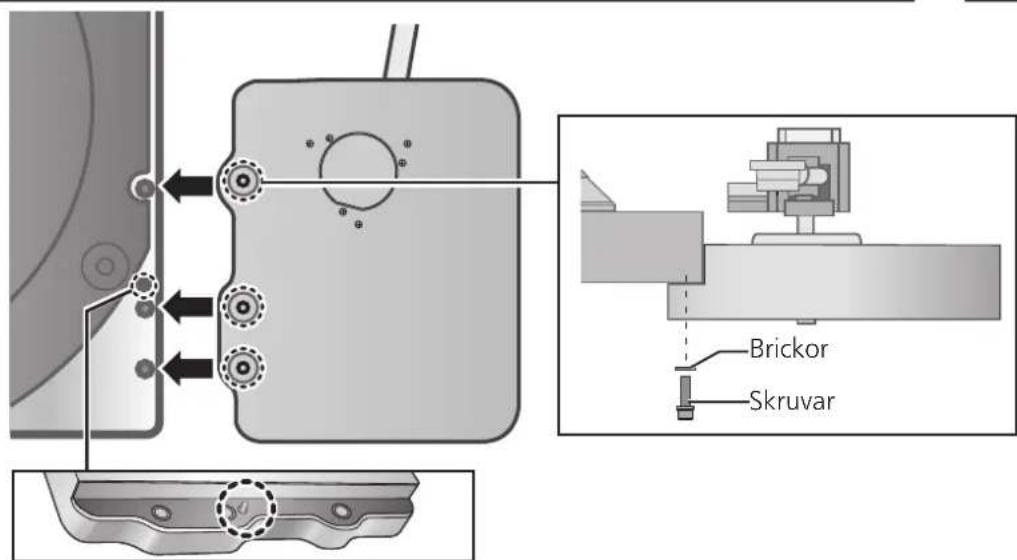

2 Montera tonarmsbasen på huvudenheten SP-10R.

• Montera på lämplig plats.
• Montera utsprången och skruvhålen för tonarmsbasen i huvudenheten SP-10R och dra åt den (på tre platser) med medföljande fästskruvar och brickor med sexkantnyckeln.

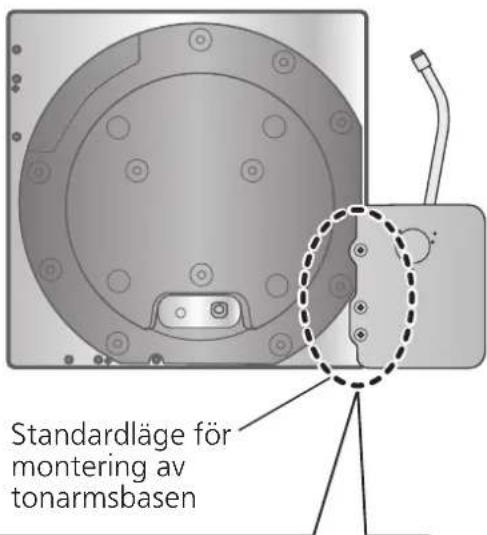

Standardläge för montering av tonarmsbasen

Standardläge för montering av tonarmsbasen

Sätt in stiftet på basen för tonarmen i stifthålet för att placera det.

Montering på skivtallrikens bas

1 Dra åt skruvarna för avtagbart handtag som medföljer SP-10R i monteringshålen för avtagbart handtag (på två platser) på huvudenheten SP-10R.

Observera

- Dra åt det avtagbara handtaget genom att vrida det 5 eller fler gånger. Om du har dragit det så långt det går, lossa det något. Dra inte åt det ordentligt.

2 Lyft sakta huvudenheten SP-10R och placera den på skivtallrikens bas.

- Var noga med att inte fånga anslutningskabeln för styrenheten.

Passera anslutningskabeln för styrenheten genom hålet på skivtallrikens bas.

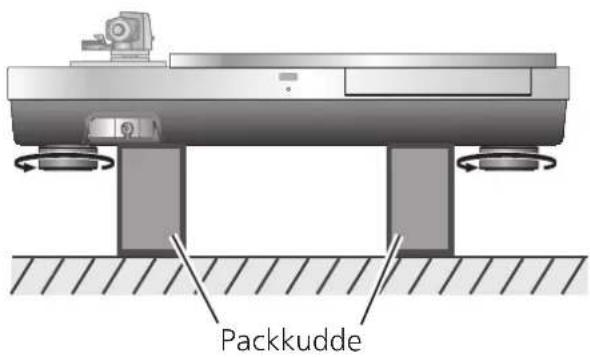

3 Avlägsna isolatorerna.

- Placera två packkuddar under huvudenheten för att lyfta den, och vrid isolatorerna moturs (till vänster) sett underifrån.

Packkudde

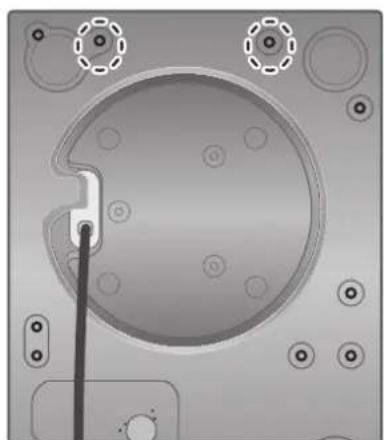

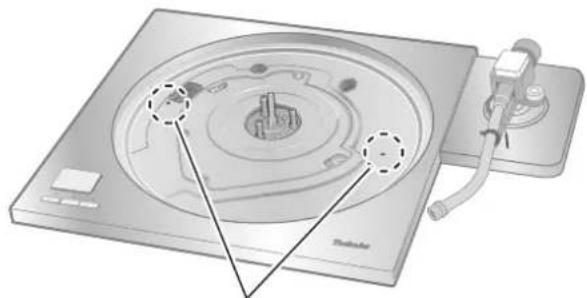

4 Placera en packkudde under huvudenheten för att sätta den i en vinkel för att dra åt skruven för SP-10R med den medföljande sexkantsnyckeln. (De två platserna som anges i figuren rätt)

- Montera skruven, brickan och Bellevillefjädern i den ordning som visas nedan.

Monteringsordning

Bellevillefjädrar Brickor Skruvar

Skyddsark

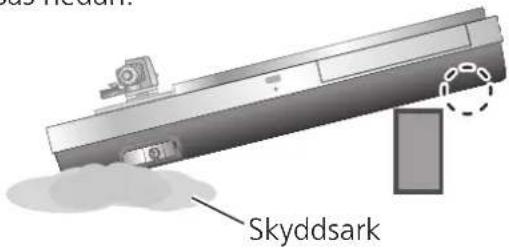

5 Placera huvudenheten vertikalt på en sida på det skyddande arket som följde med huvudenheten.

• Se till att det inte finns några utstickande föremål, till exempel skruvar, under det skyddande arket.
• Var försiktig så att huvudenheten inte förlorar balansen och välter.

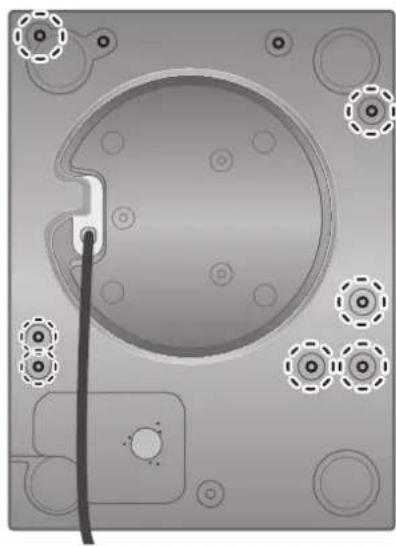

6 Dra åt skruven för SP-10R med hjälp av sexkantsnyckeln. (De sju platserna som anges i figuren rätt)

- Kontrollera att alla nio skruvarna inklusive de två som drogs åt i steg 4 är ordentligt åtdragna.

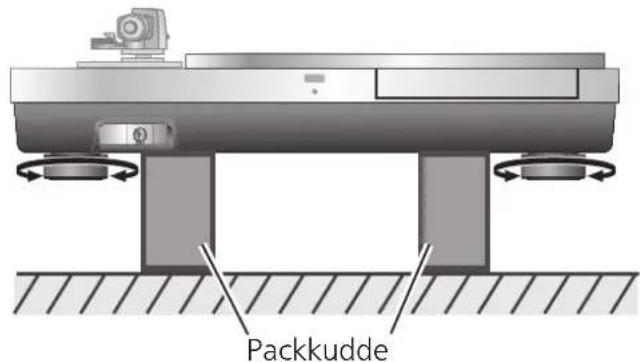

7 Fäst isolatorerna vid enheten.

- Placera två packkuddar under huvudenheten för att lyfta den, och vrid isolatorerna medurs (till höger) sett underifrån.

8 Montering av skivtallriken på huvudenheten SP-10R.

- Se "Montering av skivtallriken" i bruksanvisningen för SP-10R.

Skyddsark

Installera enheten på en horisontell yta som är skyddad mot vibrationer.

Håll den här enheten på så stort avständ som möjligt från högtalarna.

*Se även "Installeringsanvisningar" i bruksanvisningen för SP-10R.

• Om enheten skallrar när den är installerad, justera genom att införa isolatorer. (⇒Nedan)
• Dra inte enheten med våld efter installationen. Om du gör det kan det skada isolatorn eller golvytan.
• Använd alltid två personer eller fler för att utföra uppgiften.

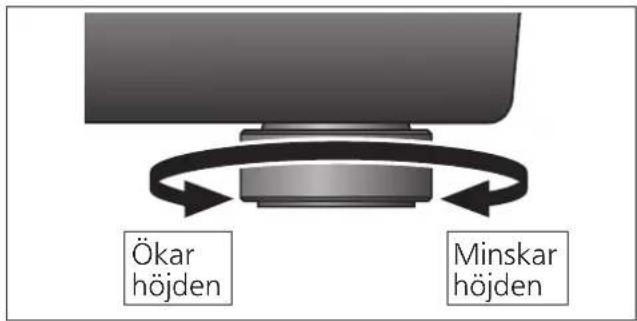

Justera höjden för att göra enheten vågrät

1 Höj huvudenheten för att vända isolatorerna och för att justera höjden.

• Medurs (till höger) sett underifrån: Sänkt
• Moturs (till vänster) sett underifrån: Upplyft

Observera

- Vrid inte isoleringsfötterna för långt. Det kan skada dem eller göra att de lossnar.

Ökar höjden Minskari höjden

Isolatorns fäste

Det rekommenderas att enheten normalt används utan monterade isolatorer.

Använd isolatorerna om installationsmiljön kräver det eller efter eget önskemål.

• Vibrationsabsorbering cancelleras och konstruktionen blir stel när isolatorerna monteras.
• Akustisk rundgång kan uppstå i vissa installationsmiljöer.
• Ylande kan uppstå som ett resultat av fästningen av isolatorns fäste.

1 Avlägsna isolatorerna.

- Utför uppgiften genom att placera packkudden eller liknande under enheten.

2 Montera fästet för isolatorn genom att skruva fast det på isolatorn.

- Detta gör att isolatorn förlorar sin dämpningsfunktion.

Isolatorns fäste Dämpa

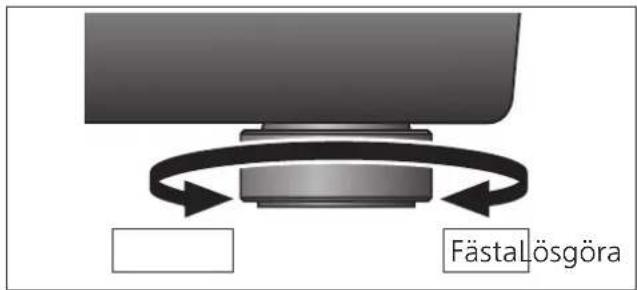

3 Montera isolatorerna.

Observera

- Var noga med att inte tappa balansen.

Packkudde

Fästa Lösgöra

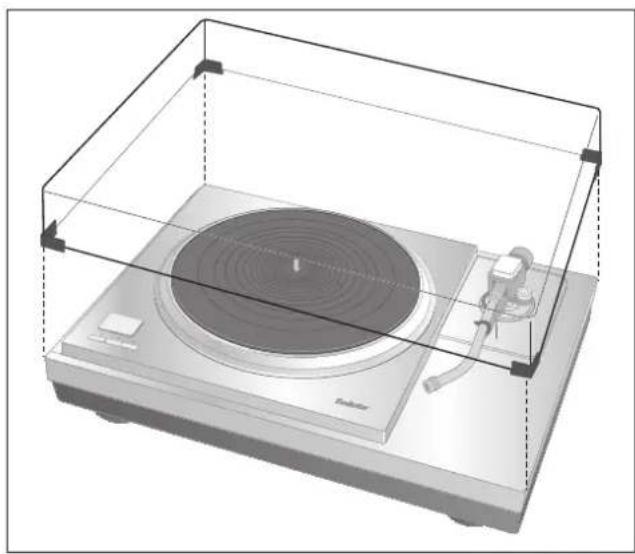

Montering av skyddslocket

1 Medan du håller dammskyddet från båda sidor, sätt det på plats genom att anpassa dess fyra hörn med de fyra hörnen på enheten.

- Lyft dammskyddet rakt upp när du tar bort det.

En kombination av följande tonarm och tonarmsbas kommer att resultera i kontakt med skyddslocket. Ta därför av skyddslocket.

Bas Tonarm	Tonarm (Kort)
	Tillverkare som stöds	Modellnummer
SH-TB10JL1-S JELCO SA-250

• Använd inte dammskyddet om du har en andra tonarm ansluten.
• Ta bort dammskyddet när du spelar.

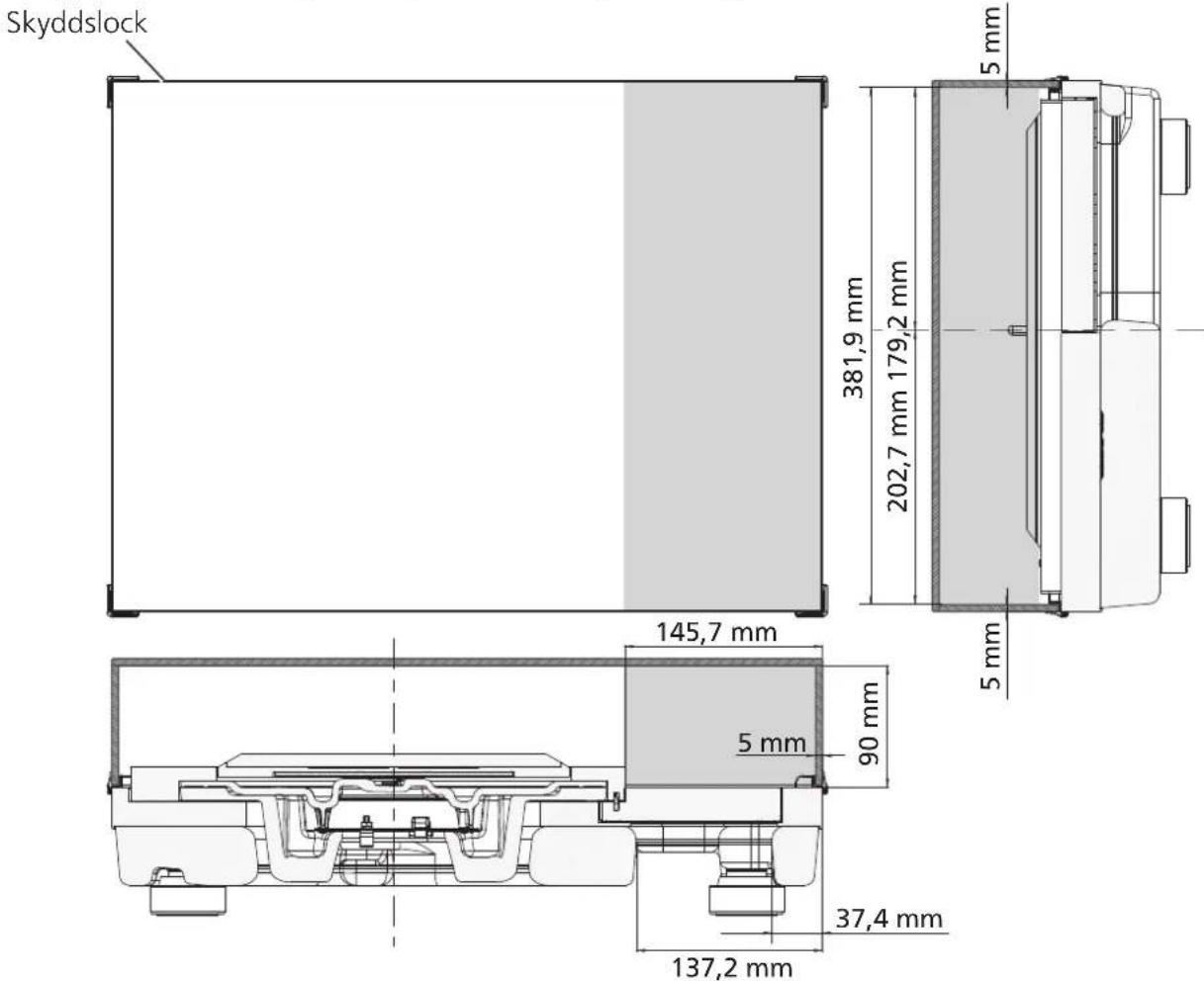

■ Urtag för montering av skyddslocket (■: Urtag)

Skyddslock 381,9 mm 202,7 mm 179,2 mm 5 mm 145,7 mm 5 mm 90 mm 5 mm 37,4 mm 137,2 mm
