BRUKSANVISNING SHTB10 TECHNICS

Förvara inte smådelar inom räckhåll för små barn. Oavsiktlig sväljning av ett sådant föremål har en skadlig effekt på kroppen. - Om ett sådant föremål har svalts, kontakta läkare omgående.

Använd alltid två eller fler personer för att montera, installera eller flytta skivspelaren. Att tappa skivspelaren kan orsaka skada.

Var försiktig så att du inte fastnar med händer och/eller fingrar i skivspelarenheten när du sätter samman spelaren. - Dina händer och/eller fingrar kan skadas. Egenskaper Denna bas tonarm är en produkt som låter dig montera en andra tonarm till SL-1000R.

Gör det möjligt för dig att montera olika typer av tonarmar utöver den vanliga, så att du kan uppnå önskad ljudkvalitet.

Den är utformad för att fästas stadigt och inbyggt på skivspelarenheten för att eliminera onödiga vibrationer mot tonarmen. Tillbehör Monteringsskruvset (1 set) (TYL0261)

• Förvara små delar på ett säkert ställe utom räckhåll för små barn. Tack för valet av denna apparat. Läs dessa anvisningar instruktionerna noga innan du börjar använda produkten, och spara bruksanvisningen för framtida bruk. Innehållsförteckning Tillbehör p. 2
• Säkerhetsåtgärder p. 3
• Montering av basen för tonarmen till spelaren p. 4
• Tonarm modeller/specifikationer per tillverkare (74) (75) Svenska0504 Svenska Montering av basen för tonarmen till spelaren Observera p. 8

Arbeta på en stabil, plan yta. (1) Koppla bort anslutningskabeln för styrenheten, phono-kabeln, jordledningen osv. (2) Avlägsna skivspelaren.

Se ”Demontering av skivtallriken” (

(3)Avlägsna isolatorerna.

Placera två packkuddar under huvudenheten för att lyfta, och vrid isolatorerna i den riktning som visas i bilden nedan. (7) Placera två packkuddar under huvudenheten för att lyfta. (9) Avlägsna locket från skåpet vid platsen där tonarmen kommer att monteras.

Ta bort de två monteringsskruvarna på skivspelarenheten, med hjälp av den medföljande sexkantsskiftnyckeln.

Beroende på typen av tonarm (kort typ eller lång typ) är dess monteringsplats förutbestämd.

Sida 8) (4) Placera huvudenheten vertikalt på en sida på det skyddande arket som följde med huvudenheten.

Se till att det inte finns några utstickande föremål, till exempel skruvar, under det skyddande arket.

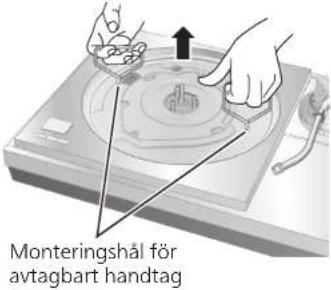

Var försiktig så att huvudenheten inte förlorar balansen och välter. (5) Ta bort monteringsskruvarna på skivspelarenheten med hjälp av den medföljande sexkantsskiftnyckeln. (De sju platserna som anges i figuren nedan) (6) Placera en packkudde under huvudenheten för att sätta den i en vinkel. Ta bort monteringsskruvarna på skivspelarenheten med hjälp av den medföljande sexkantsskiftnyckeln. (De två platserna som anges i figuren nedan) (8) Dra åt de avtagbara skruvarna för handtag i monteringshålen för det avtagbara handtaget på skivspelarenheten. Lyft skivspelarenheten långsamt för att avlägsna.

Avlägsna försiktigt för att undvika att styrenhetens anslutningskabel fastnar i skåpet och dylikt. Skyddsark Monteringshål för avtagbart handtag Observera

Dra åt det avtagbara handtaget genom att vrida det 5 eller flera gånger. Om du har dragit det så långt det går, lossa det något. Dra inte åt det ordentligt.

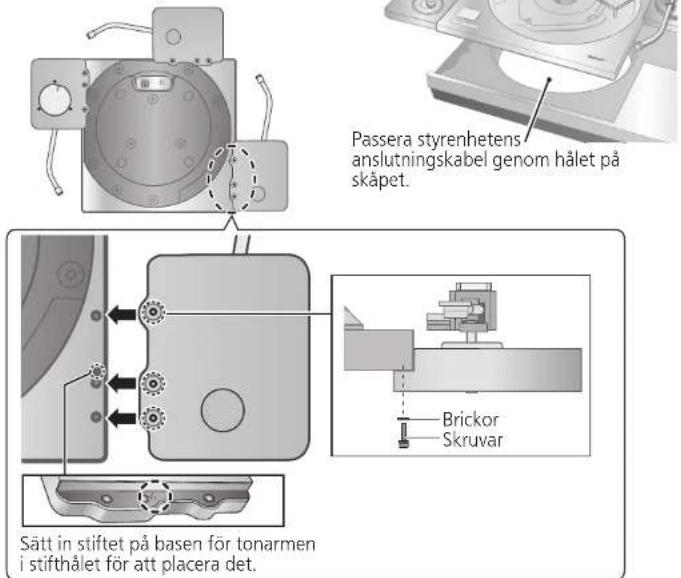

För att ta bort locket, lyft det rakt upp. Omslag Packkudde (SL-1000R) Skyddsark Packkudde (SL-1000R) (76) (77) Svenska0706 Svenska Montering av basen för tonarmen till spelaren (fortsättning) (11) Montera basen för tonarmen på skivspelarenheten.

Montera på lämplig plats.

Rikta in stiftet och skruvhålen på basen för tonarmen med stiftets hål och skruvhålen på skivspelarens sida, och dra åt skruvarna (tre platser) med sexkantsskiftnyckeln. (12) Dra åt de löstagbara skruvarna för handtaget i monteringshålen för det avtagbara handtaget på skivspelarenheten och montera sakta skivspelarenheten i skåpet.

Montera genom att se till att styrenhetens anslutningskabel inte fastnar i skåpet och dylikt. (13) Placera en packkudde under huvudenheten för att sätta den i en vinkel för att dra åt skivspelarenhetens monteringsskruvar med den medföljande sexkantsskiftnyckeln. (De två platserna som anges i figuren nedan) (14) Placera huvudenheten vertikalt på en sida på det skyddande arket som följde med huvudenheten. (15) Fäst monteringsskruvarna på skivspelarenheten, med hjälp av den medföljande sexkantsskiftnyckeln. (De sju platserna som anges i figuren nedan)

Kontrollera att skruvarna på alla nio platserna, inklusive de två åtspända i steg (13), är ordentligt åtspända. (16) Fäst isolatorerna vid enheten.

Placera två packkuddar under huvudenheten för att lyfta, och vrid isolatorerna i den riktning som visas i bilden nedan.

Se till att det inte finns några utstickande föremål, till exempel skruvar, under det skyddande arket.

Var försiktig så att huvudenheten inte förlorar balansen och välter. Skyddsark (10) Montera din tonarm på basen för tonarmen.

Hänvisa till din broschyr för tonarmen. Sätt in stiftet på basen för tonarmen i stifthålet för att placera det. Passera styrenhetens anslutningskabel genom hålet på skåpet. Brickor Skruvar Skyddsark Packkudde (SL-1000R) (17) Montering av skivtallriken.

Se ”Montering av skivtallriken” (

SH-TB10RT1-STillverkare som stöds : ortofonModell som stöds AS-212S, RS-212DMonteringsplats

SH-TB10SM1-STillverkare som stöds : SME Modell som stöds : M2-9R Monteringsplats : KortVikt: 1130

SH-TB10TC1-STillverkare som stöds : Technics Modell som stöds : EPA-100mk2 Monteringsplats : KortVikt : 1170

SH-TB10RT2-STillverkare som stöds : ortofonModell som stöds AS-309S, RS-309DMonteringsplats : LångaVikt : 1200

SH-TB10JL2-STillverkare som stöds : JELCO Modell som stöds : SA-750L Monteringsplats : LångaVikt : 1200

SH-TB10KD2-STillverkare som stöds : IKEDA Modell som stöds : IT-407 CR-1 Monteringsplats : LångaVikt : 1300

SH-TB10SM2-STillverkare som stöds : SME Modell som stöds : M2-12R Monteringsplats : LångaVikt : 1130

SH-TB10-SUtan tonarms monteringshål. Maskinen behövs för att matcha din tonarm. Vikt : 1360

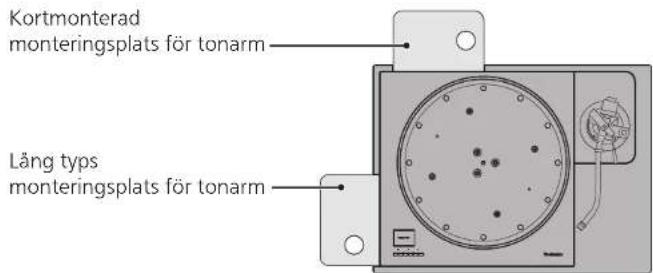

Kortmonterad monteringsplats för tonarm Lång typs monteringsplats för tonarm

SH-TB10JL1-STillverkare som stöds : JELCO Modell som stöds : SA-250 Monteringsplats

SH-TB10KD1-STillverkare som stöds : IKEDA Modell som stöds : IT-345 CR-1 Monteringsplats

SH-TB10RT1-STillverkare som stöds : ortofonModell som stöds AS-212S, RS-212DMonteringsplats Lyhyen Vikt : 1200

SH-TB10SM1-STillverkare som stöds : SME Modell som stöds : M2-9R Monteringsplats : LyhyenVikt: 1130

SH-TB10TC1-STillverkare som stöds : Technics Modell som stöds : EPA-100mk2 Monteringsplats : LyhyenVikt : 1170

SH-TB10RT2-STillverkare som stöds : ortofonModell som stöds AS-309S, RS-309DMonteringsplats : Pitkän Vikt : 1200

SH-TB10JL2-STillverkare som stöds : JELCO Modell som stöds : SA-750L Monteringsplats : Pitkän Vikt : 1200

SH-TB10KD2-STillverkare som stöds : IKEDA Modell som stöds : IT-407 CR-1 Monteringsplats : Pitkän Vikt : 1300

SH-TB10SM2-STillverkare som stöds : SME Modell som stöds : M2-12R Monteringsplats : Pitkän Vikt : 1130

SH-TB10-SUtan tonarms monteringshål. Maskinen behövs för att matcha din tonarm. Vikt : 1360

Lyhyen äänivarren kiinnityskohta Pitkän äänivarren kiinnityskohta

SH-TB10JL1-STillverkare som stöds : JELCO Modell som stöds : SA-250 Monteringsplats LyhyenVikt : 1160
