KÄYTTÖOHJE SHTB10 TECHNICS

Älä jätä pienikokoisia osia pienten lasten ulottuville. Niiden vahingossa tapahtuva nieleminen on haitallista. - Jos pienikokoinen osa on nielty, ota välittömästi yhteyttä lääkäriin.

Käytä levysoittimen nostamiseen, asentamiseen tai siirtämiseen aina vähintään kahta henkilöä. Levylautasen ja/tai -soittimen pudottaminen voi aiheuttaa henkilövahingon.

Varo jättämästä käsiä ja/tai sormia levylautasyksikön väliin levysoittimen kokoamisen yhteydessä. - Käsien ja/tai sormien loukkaantumisvaara. Ominaisuudet Tämän äänivarren jalustan avulla SL-1000R-levysoittimeen voidaan asentaa toinen äänivarsi.

Mahdollistaa erityyppisten äänivarsien asentamisen tavanomaisen lisäksi niin, että haluttu äänenlaatu voidaan saavuttaa.

Luja ja kiinteä kiinnitys levylautasyksikköön eliminoi tarpeettomat tärinät ja estää niiden välittymisen äänivarteen. Lisälaitteet Kiinnitysruuvisarja (1 sarja) (TYL0261)

Aluslevyt (3 kpl) Kuusioavain (1 kpl) (TTK0004)

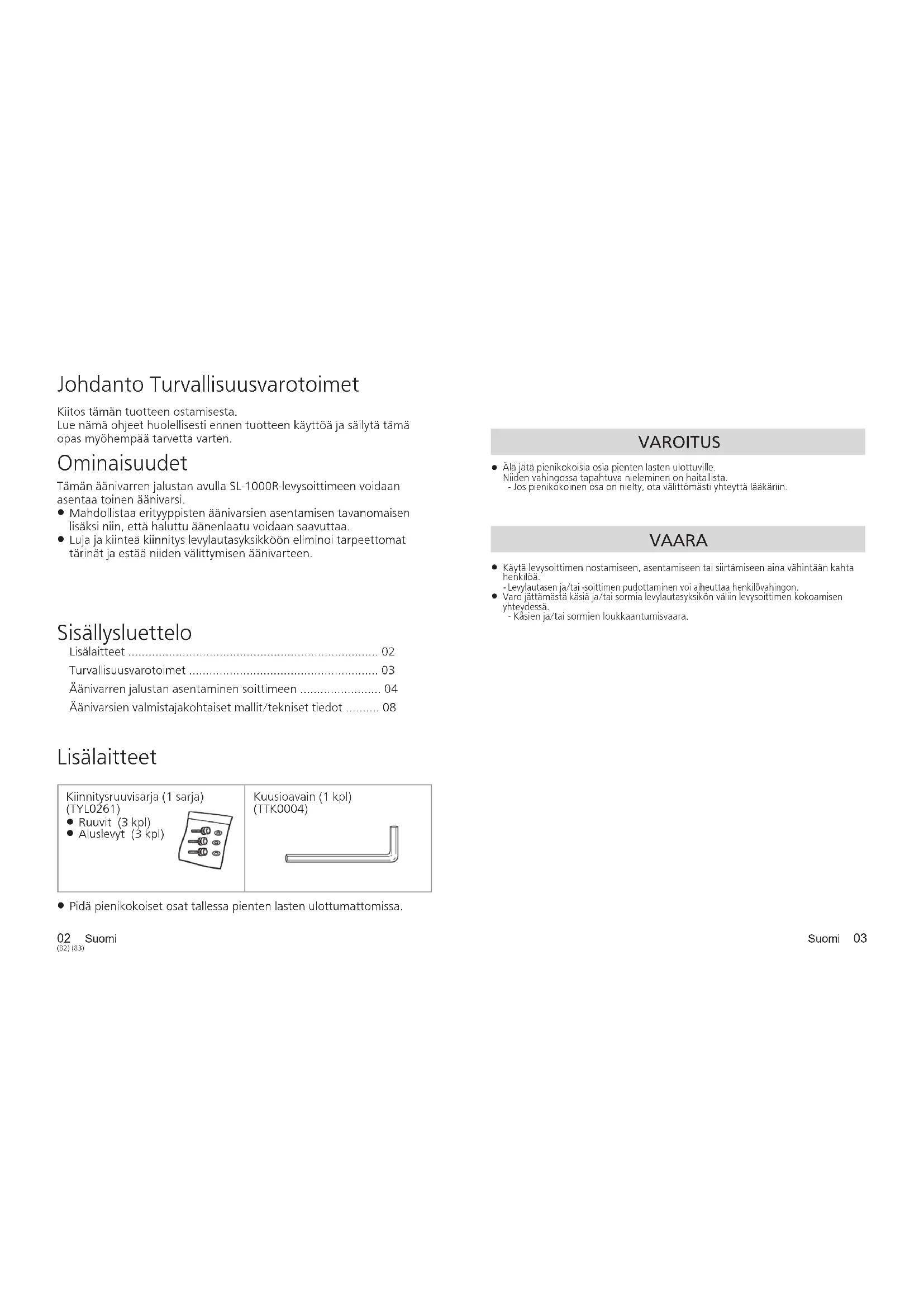

• Pidä pienikokoiset osat tallessa pienten lasten ulottumattomissa. Kiitos tämän tuotteen ostamisesta. Lue nämä ohjeet huolellisesti ennen tuotteen käyttöä ja säilytä tämä opas myöhempää tarvetta varten. Sisällysluettelo Lisälaitteet p. 2
• Turvallisuusvarotoimet p. 3
• Äänivarren jalustan asentaminen soittimeen p. 4
• Äänivarsien valmistajakohtaiset mallit/tekniset tiedot (82) (83) Suomi0504 Suomi Äänivarren jalustan asentaminen soittimeen Huomio p. 8

Työskentele tukevalla ja vaakasuoralla alustalla. (1) Irrota mm. ohjausyksikön liitäntäjohto, äänijohto ja maadoitusjohto. (2) Irrota levylautanen.

Katso SL-1000R- levysoittimen käyttöohjeiden kohta Levylautasen poistaminen(

Nosta asettamalla rungon alle kaksi pakkauspehmustetta ja käännä eristimet alla olevan kuvan mukaisesti. (7) Nosta asettamalla rungon alle kaksi pakkauspehmustetta. (9) Irrota kotelon kansi äänivarren kiinnityskohdasta.

Irrota kaksi kiinnitysruuvia lisävarusteena toimitettavalla kuusioavaimella.

Äänivarren kiinnityskohta on sen tyypin (lyhyt tai pitkä) mukaan ennalta määrätty. (

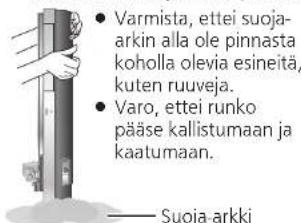

sivu 8) (4) Aseta runko pystysuoraan kyljelleen rungon mukana toimitetun suoja-arkin päälle.

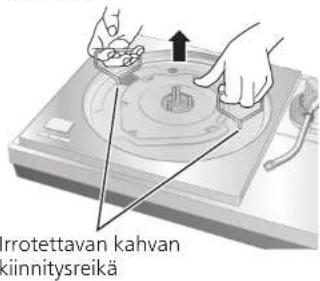

Varo, ettei runko pääse kallistumaan ja kaatumaan. (5) Irrota levylautasyksikön kiinnitysruuvit lisävarusteena toimitettavalla kuusioavaimella. (Alla olevassa kuvassa esitetyt seitsemän kohtaa) (6) Aseta runko kulmaan laittamalla sen alle pakkauspehmuste. Irrota loput levylautasyksikön kiinnitysruuvit lisävarusteena toimitettavalla kuusioavaimella. (Alla olevassa kuvassa esitetyt kaksi kohtaa) (8) Kiristä irrotettavien kahvojen ruuvit levylautasyksikön irrotettavien kahvojen kiinnitysreikiin. Irrota levylautanen alustoineen nostamalla hitaasti.

Irrota huolellisesti ja estä ohjausyksikön liitäntäjohdon tarttuminen esimerkiksi koteloon. Pakkauspehmuste (SL-1000R) Pakkauspehmuste (SL-1000R) Suoja-arkki Irrotettavan kahvan kiinnitysreikä Huomio

Kiristä irrotettava kahva kiertämällä sitä vähintään viisi kertaa. Jos olet kiristänyt sen loppuun asti, löysää hieman. Älä kiristä sitä tiukalle.

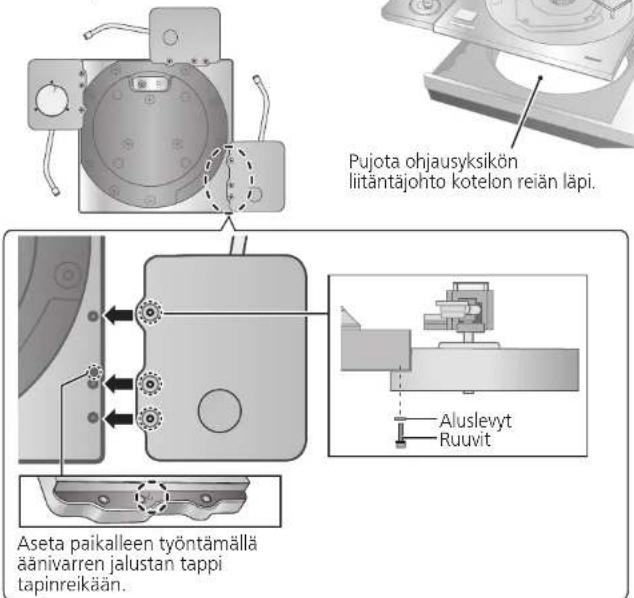

Irrota kansi nostamalla se suoraan ylös. Kansi Suoja-arkki (84) (85) Suomi0706 Suomi Äänivarren jalustan asentaminen soittimeen (jatkuu) (11) Kiinnitä äänivarren jalusta levylautasyksikköön.

Kiinnitä sopivaan paikkaan.

Kohdista äänivarren jalustan tapin ja ruuvinreikien kohdat levysoittimen sivulla olevien tapin reiän ja ruuvinreikien kanssa ja kiristä ruuvit (kolme kohtaa) kuusioavaimella. (12) Kiristä irrotettavien kahvojen ruuvit levylautasyksikön irrotettavien kahvojen kiinnitysreikiin ja kiinnitä levylautanen alustoineen hitaasti koteloon.

Kiinnitä varoen siten, ettei ohjausyksikön liitäntäjohto tartu koteloon tms. (13) Aseta yksi pakkauspehmuste rungon alle siten, että runko asettuu kulmaan, jolloin levylautasyksikön kiinnitysruuvit voidaan kiristää lisävarusteena toimitetulla kuusioavaimella. (Alla olevassa kuvassa esitetyt kaksi kohtaa) (14) Aseta runko pystysuoraan kyljelleen rungon mukana toimitetun suoja-arkin päälle. (15) Kiristä levylautasyksikön kiinnitysruuvit lisävarusteena toimitettavalla kuusioavaimella. (Alla olevassa kuvassa esitetyt seitsemän kohtaa)

Tarkista vielä, että ruuvit kaikissa yhdeksässä kohdassa, mukaan lukien kaksi vaiheessa (13) kiristettyä, ovat tiukassa. (16) Liitä eristimet soittimeen.

Nosta asettamalla rungon alle kaksi pakkauspehmustetta ja käännä eristimet alla olevan kuvan mukaisesti.

Varo, ettei runko pääse kallistumaan ja kaatumaan. Suoja-arkki (10) Kiinnitä äänivarsi äänivarren jalustaan.

Katso äänivarren esite. Aseta paikalleen työntämällä äänivarren jalustan tappi tapinreikään. Pujota ohjausyksikön liitäntäjohto kotelon reiän läpi. Aluslevyt Ruuvit Suoja-arkki Pakkauspehmuste (SL-1000R) (17) Levylautasen asennus.

Katso SL-1000R-levysoittimen käyttöohjeiden kohta Levylautasen asennus (

(86) (87) Suomi0908 Suomi Äänivarsien valmistajakohtaiset mallit/tekniset tiedot

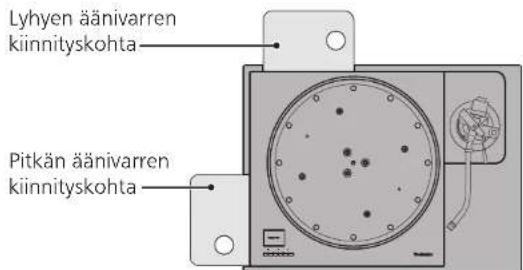

Lyhyen äänivarren kiinnityskohta Pitkän äänivarren kiinnityskohta
